BEDIENUNGSANLEITUNG KS 9121 TECHWOOD

Installation und Anschluss des Gerätes 4

Vor der Inbetriebnahme 4

FUNKTIONEN 5

Temperaturregelung 5

REINIGUNG UND PFLEGE 6

Abtauen 6

Wechsel der Glühlampe 7

TRANSPORT UND STANDORTÄNDERUNG 7

Wechsel des Türanschlages 7

BEVOR SIE DEN KUNDENDIENST RUFEN 8

BAUTEILE UND VORRATSFÄCHER 10

TEIL -1. AUFSTELLUNG

Sicherheits Information

• Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, jedoch kann sich das Kühlmittel sehr leicht entzünden, wenn es durch eine Beschädigung aus dem Kühlkreislauf austritt. Während des Transportes und der Installation ist mit größter Sorgfalt darauf zu achten, dass der Kühlkreislauf nicht beschädigt wird. Falls es doch zu einer Beschädigung kommt, müssen offene Flammen vermieden werden. Der Raum in dem das Gerät steht muss gut durchgelüftet werden.
• Im Kühlschrank dürfen keine elektrischen Geräte betrieben werden, hierbei besteht Lebensgefahr.
• Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Türschloss des alten Gerätes zu zerstören oder zu entfernen. Diese Maßnahme verhindert, dass Kinder sich selbst einsperren.
• Altgeräte enthalten Kühlmittel und Isoliermaterialien, diese müssen umweltgerecht entsorgt werden und dürfen nicht in den Hausmüll. Genauere Informationen zur Entsorgung erhalten Sie bei Ihrem Entsorgungsfachbetrieb, dabei ist die Entsorgung für Sie kostenfrei. Bitte stellen Sie sicher, dass die Rohrleitungen bis zur ordnungsgemäßen Entsorgung nicht beschädigt werden.

Wichtiger hinweis:

Um Betriebsstörungen zu vermeiden und mehr Freude an Ihrem Gerät zu haben, bitten wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durchzulesen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation und Bedienung des Gerätes.

Hinweise

Warnung: Benutzen Sie keine mechanischen Hilfsmittel oder andere Mittel zur Beschleunigung des Abtauvorgangs. Setzen Sie keinerlei Elektrogeräte im Inneren des Gerätes ein. Halten Sie die Belüftungsöffnungen des Gerätes frei. Beschädigen Sie nicht den Kühlkreislauf des Gerätes.

• Zur Verhinderung von Brandgefahr oder Überhitzung dürfen keine Adapter oder Vielfachstecker benutzt werden, um das Gerät mit dem Stromnetz zu verbinden!
• Schließen Sie keine alten, verbogenen Verlängerungskabel an das Gerät. Es besteht Brandgefahr!
  • Die Kabel nicht wickeln oder knicken.

• Sorgen Sie dafür, dass Kinder nicht mit dem Gerät spielen, stellen Sie sicher, dass das Gerät waagrecht uns stabil steht, verhindern Sie, dass das Gerät nach vorne kippen kann. Niemals auf dem Gerät sitzen oder sich an die schwingende Tür hängen.
• Benutzen Sie keine scharfkantigen Metallgegenstände um Eis aus dem Gefrierfach zu entfernen. Diese könnten den Kühlkreislauf des Gerätes irreparabel beschädigen.
• Den Kühlschrank nicht mit nassen Händen an das Stromnetz anschließen.
• Stellen sie keine mit Gasen gefüllte Flaschen, Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren könnten.
• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kühlteil aufbewahrt werden.
• Niemals, vor allem nicht mit nassen Händen die Innenwände des Gefrierfaches berühren. (Gefrieverbrennungsgefahr!)
  • Das aus dem Gefrierfach entfernte Eis nicht essen.
• Bitte beachten Sie, dass Kinder nicht unbeaufsichtigt sich in der Nähe der Maschine befinden, während des Betriebes.
• Falls das Netzkabel beschädigt sein sollte, muss es von der zuständigen Serviceniederlassungen ausgetauscht werden. Bei unsachgemäßen Arbeiten am Gerät besteht Lebensgefahr!

Installation und Anschluss des Gerätes

- Das Gerät ist nur für den Betrieb an einem Stromnetz mit 220-240V/ 50Hz Wechselspannung vorgesehen!

- Nützliche Hilfe zum Aufbau und Inbetriebnahme erhalten Sie kostenlos von unserem Servicepartner.

- Bevor Sie das Gerät an den Stromkreis anschließen, überprüfen Sie ob die Daten Ihres Stromnetzes mit dem des Gerätes übereinstimmen.

- Wenn der Netzstecker nicht in Ihren Netzanschluss passt, wenden Sie sich an einen autorisierten Service, unsachgemäß ausgeführte Arbeiten am Stromanschluss sind lebensgefährlich!

- Nach dem Transport lassen Sie das Gerät zuerst ca. 3 Stunden stehen, bevor Sie es mit dem Stromnetz verbinden, sonst kann das Gerät beschädigt werden.

- Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler, sowie für Schäden die dadurch entstehen, verantwortlich.

- Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.

• Das Gerät darf nicht im Freien stehen.

- Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohle Öfen und 5 cm zu Elektro Öfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden.

- Der Abstand zur Decke muss mind. 15 cm betragen.

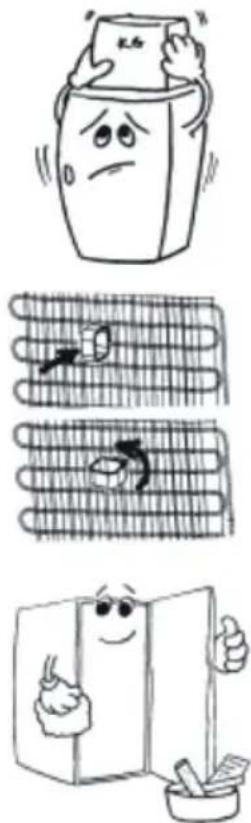

- Stellen Sie keine schweren Gegenstände auf das Gerät.

- Stellen Sie das Gerät neben einen anderen Kühlschrank oder Gefriertruhe, zur Vermeidung einer Kondensation muss ein Abstand von 2 cm eingehalten werden.

- Stellen Sie keine heißen Lebensmittel oder Schüssel auf das Gerät. Die Oberfläche könnte beschädigt werden.

- Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.

- Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Füsse kann das Gerät waagerecht ausgerichtet werden.

- Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierenden Reinigungsmittel (Handspülmittel). Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.

Vor der Inbetriebnahme

- Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach dem Transport 3 Stunden stehen lassen. Dies ist wichtig für einwandfreie Funktion.

- Nach der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch.

TEIL -2. FUNKTIONEN

Temperaturregelung

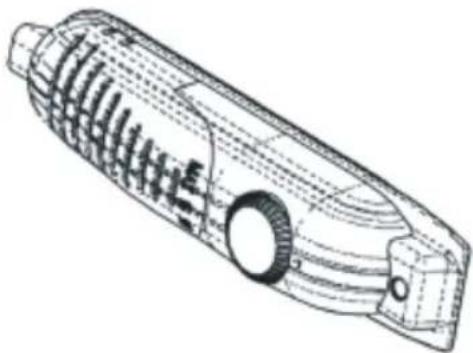

- Die Temperatur im Kühlteil und Gefrierfach wird durch ein Thermostat automatisch konstant gehalten. Die Regelung der Temperatur erfolgt durch einen Drehschalter. Wenn der Regler in der rechten Endposition /Position 5/ steht, sind die Temperaturen relativ niedrig ; wenn der Regler in der linken Endposition /Position 1/ steht, sind die Temperaturen relativ hoch. Die übrigen Positionen dazwischen entsprechen den Zwischenstufen der Kühlung. Die Position «0» besagt, Thermostat ist ausgeschaltet, es kommt zu keiner Kühlung.

Für kurzweilige Lagerung von Lebensmittel im Gefrierfach, können Sie den Schalter zwischen die minimale bis mittlere Position stellen. Bei langfristiger Lagerung stellen Sie den Schalter auf mittlere Position.

Beachten Sie, dass die Temperatur von vielen Faktoren abhängig ist: z.B. der Thermostatposition, der Umgebungstemperatur, häufigem Türöffnen, sowie der Menge und Beschaffenheit der zu frierenden und lagernden Lebensmittel. Je nach Bedarf können Sie die Temperatureinstellung ändern.

- Zum Erreichen einer angemessene Kühlung muss bei der ersten Inbetriebnahme das Gerät ohne Unterbrechung 24 Stunden laufen.

- Um eine Beschädigung des Kompressors zu vermeiden, muss zwischen An- und Ausschalten des Gerätes ein Zeitrahmen von mind. 5 Minuten liegen. Dies gilt auch, wenn Sie den Stecker aus der Steckdose ziehen und wieder einstecken.

- Der Kühlschrank verfügt über kein Gefrierfach, Sie können Ihre Lebensmittel im Kühlteil bei einer Temperatur von bis zu 4-6°C aufbewahren.

TEIL -3. REINIGUNG UND PFLEGE

• Grundsätzlich vor dem Reinigen Netzstecker ziehen bzw. Sicherung abschalten.
  • Gießen Sie kein Wasser in das Gerät.
• Zur regelmäßigen Pflege eignet sich lauwarmes Wasser mit einem leicht desinfizierenden Reinigungsmittel (Handspülmittel).
• Das Zubehör separat mit Seifenwasser reinigen. Diese dürfen nicht in der Spülmaschine gewaschen werden.
• Benutzen Sie keine säurehaltigen Putzmittel bzw. chemische Lösungsmittel. Nach der Reinigung mit klarem Wasser nachwischen und sorgfältig trocknen. Nach der Reinigung kann das Gerät mit trockenen Händen wieder angeschlossen werden.
• Um Energie zu sparen und die Produktivität zu erhalten sollte der Kondensator (Riffelblech auf der Rückseite) mindestens 2 x jährlich mit einem Besen gereinigt werden

• Das Gerät taut im normalen Betrieb automatisch ab.
• Tauwasserablaufrinne und Ablaufloch im Kühlraum häufiger reinigen, damit das Tauwasser ungehindert ablaufen kann. Benutzen Sie hierfür einen geeigneten spitzen Gegenstand.
• Sie können auch ein " Glas Wasser in das Abflussrohr gießen.

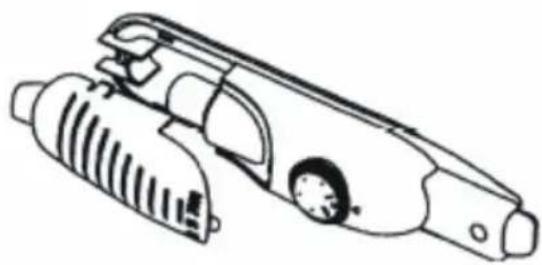

Wechsel der Glühlampe

Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen:

1. Netzstecker aus der Steckdose ziehen
2. Lichtdeckel durch Drücken der seitlichen Haken entfernen.
3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)
4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

TEIL -4. TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.

Wechsel des Türanschlages (Bei bestimmten Modellen)

Bitte kontaktieren Sie den Kundendienst. Bitte kontaktieren Sie den Kundendienst (Wechseln kostenpflichtig) oder ändern Sie den Türanschlag selbständig (s.Anleitung).

TEIL -5. BEVOR SIE DEN KUNDENDIENST RUFEN

Ihr Gerät ist so konstruiert und hergestellt, dass Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden. Folgende Störungen können Sie durch prüfen der möglichen Ursachen selbst beheben :

Das Gerät läuft nicht

• Stromausfall
  • Die Hauptsicherung ist ausgefallen
• Das Thermostat steht auf Position « 0 »
• Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an der selben Steckdose anschließen.

Die Gefrierraumtemperatur ist nicht ausreichend tief

• Das Gerät ist überladen
• Die Türen sind nicht korrekt verschlossen
• Staub auf dem Kondensator
- Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder Gegenstand.

Die Geräusche sind zu laut

• Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das Geräusch verändern sollte, prüfen Sie folgendes:
• Steht das Gerät fest auf dem Boden ?
• Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt?
• Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände ?

Wasser befindet sich im unteren Teil des Kühlteils (für 134/127 L Modell)

Abflussrohr ist verstopft. Reinigen Sie das Abflussloch.

Klimaklassen

Kühl- und Gefriergeräte werden unter anderem nach Klimaklassen entworfen und gebaut. Diese Klimaklassen geben die Umgebungstemperaturen an, unter denen das. Gerät ordnungsgemäß funktionieren wird. Dabei unterscheidet man die folgenden Klassen:

Die Klimaklasse Ihres Gerätes finden Sie auf dem Typenschild.

Wenn die Umgebungstemperatur für die entsprechende Klimaklasse abweicht, kann die Temperatur in Ihrem Kühlschrank über das gewünschte Maß hinaus ansteigen. Für Schäden an Ihrem Gefriergut, die durch Betrieb bei abweichender Umgebungstemperatur entstehen, übernehmen wir keine Garantie.

Klimaklasse	Umgebungstemperatur (°C)
T	zwischen 16 und 43
ST	zwischen 16 und 38
N	zwischen 16 und 32
SN	zwischen 10 und 32

• Die Klimaklasse Tropen steht lt. den Normen TS EN ISO 15502 für Umgebungstemperaturen zwischen 16°C und 43°C
• Die Konstruktion des Geräts entspricht den Normen E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Hinweis

• Das Kühlsystem befindet sich in der Rückwand des Kühteils, um ein verbessertes Aussehen zu erhalten. Je nach dem , ob der Kompressor läuft, entstehen Wasserperlen oder eine Reifschicht auf der Wand. Das ist kein Grund zur Sorge, das ist normal. Nur bei einer übermäßig dicken Schicht auf der Wand empfiehlt es sich das Gerät abzutauen(nur 145 l. modell).
• Wenn das Gerät für längere Zeit ausser Betrieb gesetzt wird (z.B. während den Sommerferien): Gerät ausschalten, Netzstecker ziehen. Gerät reinigen und die Tür geöffnet lassen um Geruchs- und Schimmelbildung zu vermeiden.

Falls Sie sämtliche Hinweise beachtet haben, das Gerät aber dennoch nicht richtig funktionieren sollte, wenden Sie sich bitte an den autorisierten Kundendienst in Ihrer Nähe.

Die Einsatzdauer des Gerätes (diese entspricht der Zeit, in der wir stets Ersatzteile für das Gerät bereithalten) beträgt 10 Jahre.

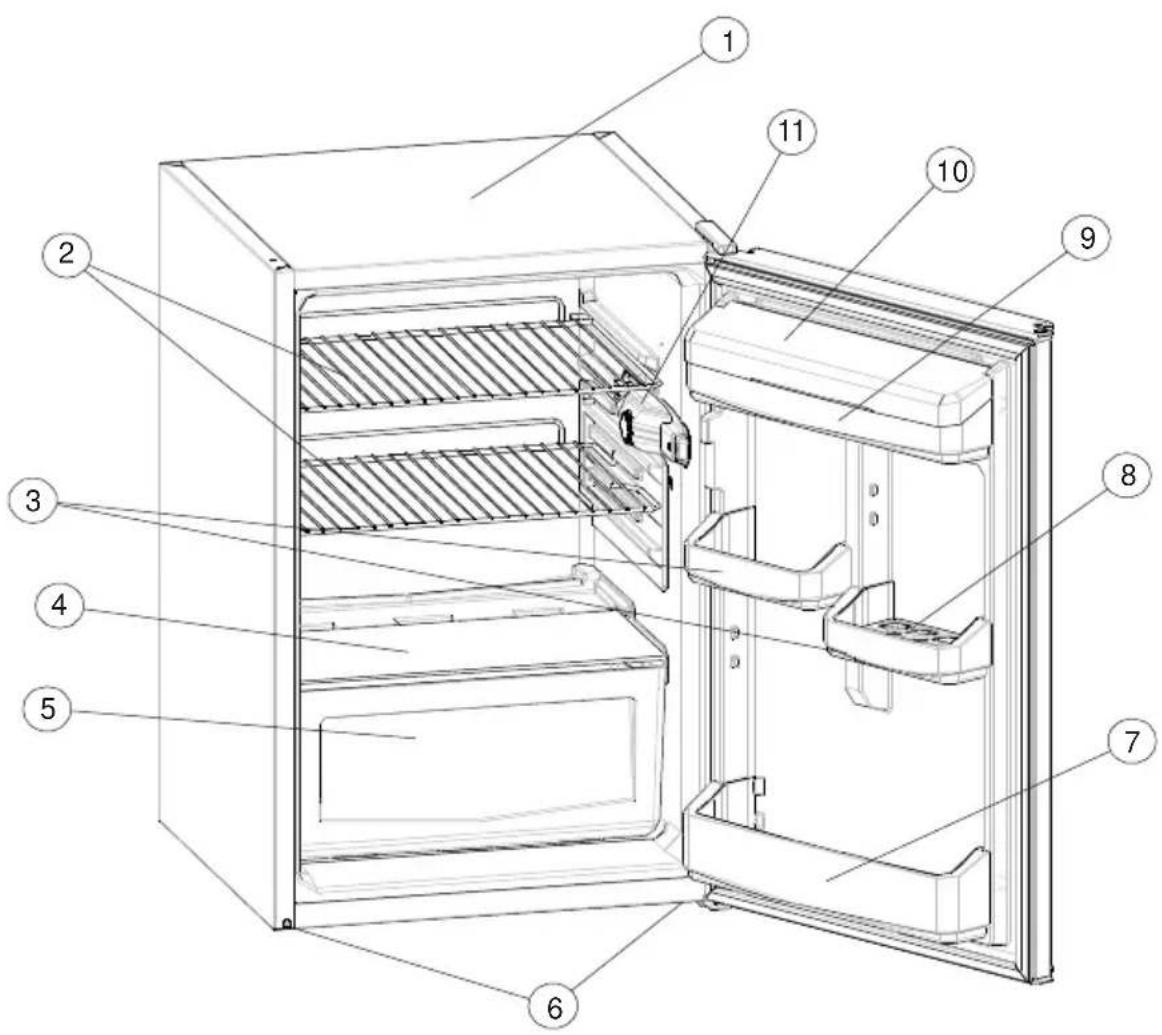

TEIL -6. BAUTEILE UND VORRATSFÄCHER

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1-) KÜHLSCHRANK
2-) KÜHLTEIL-ROST
3-) EIER FACH
4-) GLASREGAL
5-) GEMÜSEFACH
6-) VERSTELLBARE FÜSSE

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten. Bitte erfragen Sie bei der Gemeindestelle die zuständige Entsorgungsstelle.
