BEDIENUNGSANLEITUNG 37FLHD846 Finlux

farbfernsehgerät colour television

bedienungsanleitung owner's manual

Inhalt

Funktionen....2

Einleitung....2

Zubehör 2

Vorbereitung 2

Sicherheitshinweise....2

Netzspannung.... 2

Netzkabel....3

Feuchtigkeit und Wasser 3

Reinigung.... 3

Hitze und offenes Feuer 3

Gewitter 3

Ersatzteile....3

Servicearbeiten....3

Entsorgung 3

Informationen für Benutzer in Ländern der Europäischen Union .... 3

Trennen des Geräts vom Netz 4

Kopfhörer-Lautstärke 4

Installation....4

LCD-Bildschirm....4

Warnhinweis 4

Einlegen der Batterien in die Fernbedienung ..... 4

Ein-/Ausschalten des TV-Geräts 4

Einschalten des TV-Geräts 4

TV-Gerät ausschalten 4

Übersicht über die Fernbedienung 5

LCD-TV und Bedientasten.... 6

Ansicht der Anschlüsse – Anschlüsse an der

Rückseite....6

Ansicht der Anschlüsse – Anschlüsse an der

Seite 8

Netzanschluss 8

Antennenanschluss 8

Verwendung der digitalen Multimedia-Anschlüsse . 9

Anschluss von USB-Speichern 9

Anschließen des LCD-TVs an einen PC 9

Anschluss eines DVD-Players 9

Verwendung der seitlichen Anschlüsse 10

Anschließen anderer Geräte über Scart 10

Eingangsauswahl 11

Grundlegende Bedienung....11

Bedienung mit den Tasten am TV-Gerät .....11

Bedienung mit den Tasten der Fernbedienung ..11

Erste Einstellungen.... 12

Allgemeine Bedienung.... 13

Elektronischer Programmführer (EPG) 13

Programmoptionen 14

Analoger Teletext 14

Breitbild....14

IDTV-Menüsystem....15

Kanalliste 15

Navigieren in der Kanalgesamtliste 15

Verschieben von Kanälen in der Kanalliste ..... 15

Löschen von Kanälen in der Kanalliste ...... 15

Kanäle umbenennen 15

Kanäle sperren 16

Favoriten einrichten 16

Programmführer.... 16

Timer....16

Common Interface 17

TV-Setup....17

Einstellungen 17

Einstellungen 17

Zeiteinstellungen (**) 18

Spracheinstellungen 20

Spracheinstellungen 20

Installation.... 20

Medienbrowser (im DTV-Modus) 23

Video-Wiedergabe (optional) 25

Menüsystem Analog-TV 25

Menü Bild (Picture) 25

Menü Quelle 31

Menüsystem im PC-Modus 32

Menü PC Lage 32

Anzeige der TV-Information 32

Stummschaltungsfunktion 32

Picture-in-Picture (PIP)- und Picture-and-Picture (PAP)-Modi 33

Auswahl Bildmodus 33

Standbild.... 33

Zoom-Modi 33

Auto 33

16:9....33

4:3....33

Panorama 33

14:9....34

Kino (Cinema) 34

Untertitel 34

Zoom.... 34

Teletext 34

Tipps....35

Pfl ege des Bildschirms 35

Bleibendes Bild 35

Kein Strom 35

Schlechte Bildqualität 35

Kein Bild 35

Ton 35

Fernbedienung.... 35

Eingabequellen 35

Anhang A: Typische Anzeigemodi PC-Eingang .... 36

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen) 37

Anhang C: PIP-/PAP-Kombinationen 38

Anhang D: Im USB-Modus unterstützte Dateiformate 38

Anhang E: Unterstützte DVI-Auflösungen 39

Technische Daten 39

Digitaler Empfang (DVB-T)....39

Digitaler Empfang (DVB-C) 39

Funktionen

• LCD-Farbfernsehgerät mit Fernbedienung.

- Vollintegriertes Digital-TV (DVB-C/T-MPEG2) (DVB-C/T-MPEG4).

• DTV-Eingang unterstützt 1920x1080i

- HDMI-Anschlüsse für Digital-Video und -Audio sind vorhanden. Dieser Anschluss kann außerdem HighDefi nition-Signale empfangen.

- USB-Eingang

• 200 Programme VHF, UHF (analog).

• 1000 Programme im Digitalmodus (IDTV)

- Integrierter Tuner TNT HD, MPEG 2- / MPEG 4-kompatibel.

- OSD-Menüsystem

- 2 Scart-Buchsen für externe Geräte (wie Video, Videospiele, Stereoanlage etc.)

- Stereo-Audiosystem (SRS TruSurround XT).

- Teletext, FasText, TOPtext.

- Kopfhöreranschluss.

- Autoprogrammierung.

- Automatische Abstimmung (vorwärts und rückwärts).

- Automatische Stummschaltung, wenn keine Übertragung stattfindet.

- NTSC-Wiedergabe.

- PIP / PAP / PAT-Funktionen.

• AVL (Automatische Lautstärkebegrenzung)

- Wird kein gültiges Signal entdeckt, schaltet sich das Gerät nach 5 Minuten automatisch in den Standby-Modus.

- PLL (Frequenzsuche).

- PC-Eingang.

- Plug&Play für Windows 98, ME, 2000, XP, Vista, Windows 7.

- Audio-Ausgang.

- Spielemodus (optional).

• Dolby Virtueller Lautsprecher (optional).

- Aktive Antennenversorgung (optional).

- SRS TruSurr XT (optional).

• 100 Hz Frequenz-Scan (optional).

- Filmmodus (optional).

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das TV-Gerät in Betrieb nehmen.

Bewahren Sie dieses Handbuch zur künftigen Verwendung sicher auf.

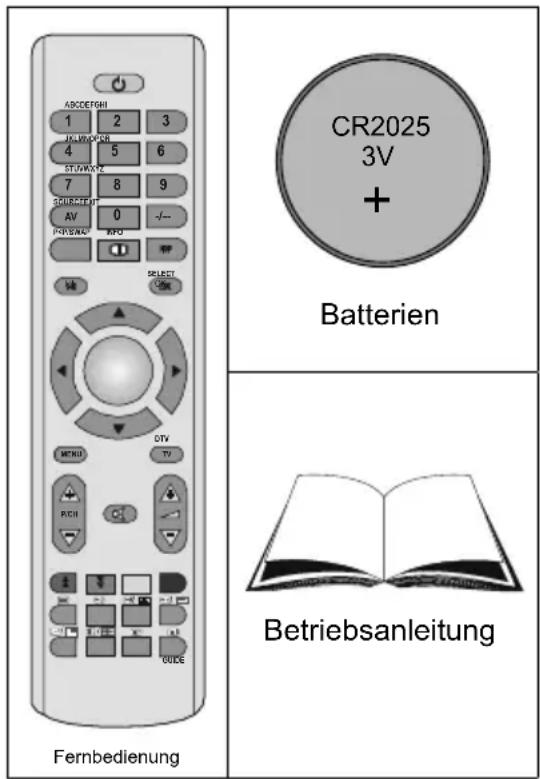

Zubehör

ABOCTRHI 1 2 3 JULINAVCR 4 5 6 STUVWY 7 8 9 SPURGTRH AV 0 PDSNAY APO SELECT COM CR2025 3V + Batterien METHU DTV TV RICH 1 2 3 4 5 6 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 Fernbedienung Betriebsanleitung

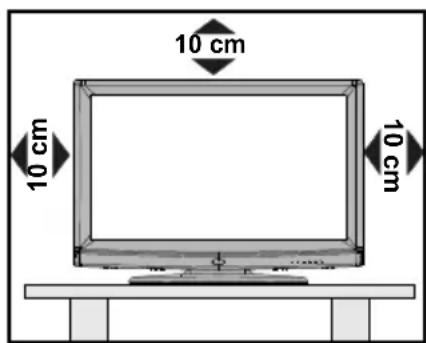

Vorbereitung

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen.

Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

10 cm 10 cm 10 cm

Sicherheitshinweise

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Netzspannung

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung auswählen.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals KHinweis in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifi zierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Halten Sie das Gerät vor Tropf- und Sp geschützt.

Sollten Festkörper oder Flüssigkeiten in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifi zierte Fachkraft überprüfen lassen, bevor es wieder in Betrieb genommen werden darf.

Reinigung

Ziehen Sie vor der Reinigung des Geräts den Netzstecker aus der Steckdose. Verwenden Sie keine fl üssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Stellen Sie sicher, dass keine offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden.

Batterien dürfen niemals zu großer Hitze wie direkter

Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Gewitter

Trennen Sie das Netzkabel von der Steckdose, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlau

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Entsorgung

Hinweise zur Entsorgung:

• Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich auch wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen.
• Batterien, auch schwermetallfreie, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.
• Die Kaltkathoden-Leuchtstoffröhre im LCD-Panel enthält eine geringe Menge Quecksilber. Bitte Hinweis die örtlichen Vorschriften bei der Entsorgung.

Informationen für Benutzer in Ländern der Europäischen Union

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme.

Für weitere Informationen wenden

Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder Ohrhörern können zu Gehörschäden führen.

Installation

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist)..

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit etwa einer Million Dünnschicht-Transistoren, die selbst feine Bilddetails aufl ösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

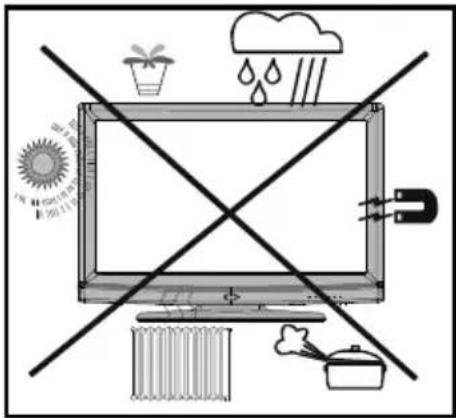

Warnhinweis

Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie weggehen.

Lizenzhinweise (optional)

TruSurround XT® ist ein Warenzeichen der SRS Lab, Inc. Die TruSurround-Technologie wird unter Lizenz der SRS Labs, Inc. verwendet.

LIZENZHINWEIS

Hergestellt unter Lizenz der Dolby Laboratories.

INHABER DER MARKENZEICHEN

"Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Einlegen der Batterien in die Fernbedienung

• Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten schieben.
• Legen Sie zwei Batterien vom Typ CR2025 oder einem gleichwertigen Typ ein. Legen Sie die Batterien in der richtigen Orientierung ein und setzen Sie die Batteriefachabdeckung wieder ein .

Hinweis: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Die Reichweite beträgt ca. 7 m / 23 ft.

Ein-/Ausschalten des TV-Geräts

Einschalten des TV-Geräts

• Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an.
• Drücken Sie die Taste STANDBY. Die Standby-LED leuchtet auf.
• Um das TV-Gerät aus dem Standby einzuschalten:
• Drücken Sie die Taste "☐", P/CH+ / P/CH- oder eine Zifferntaste auf der Fernbedienung.
• Drücken Sie die Taste -P/CH oder P/CH+ am TV-Gerät. Das TV-Gerät schaltet sich ein.

Hinweis: Wenn Sie Ihr TV-Gerät über die Standby-Taste auf der Fernbedienung einschalten, wird wieder das Programm bzw. die Quelle, die Sie zuletzt gesehen haben, ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

• Drücken Sie die Taste ^4 auf der Fernbedienung oder die STANDBY-Taste am TV-Gerät. Das Gerät schaltet dann in den Standby-Modus.
• Um das TV-Gerät vollständig stromlos zu schalten, müssen Sie den Netzstecker aus der Steckdose ziehen.

Hinweis: Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind.

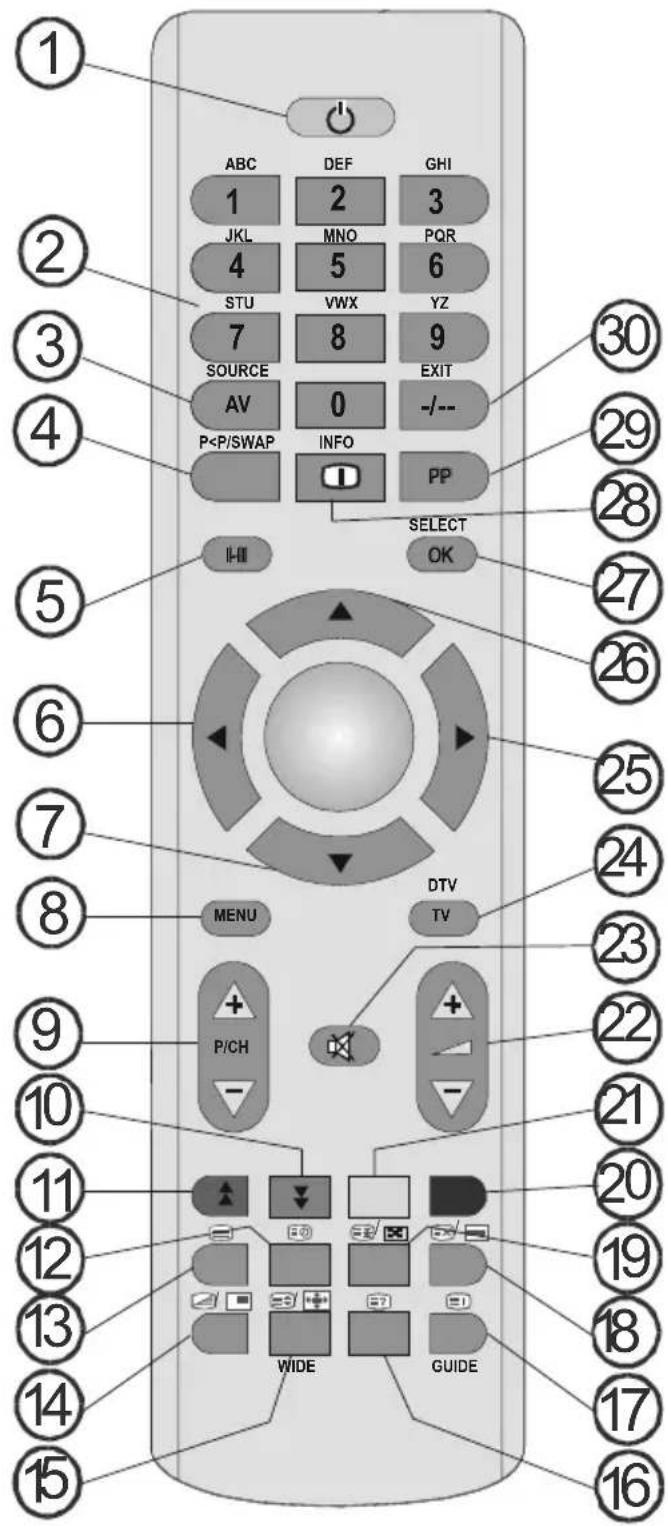

Übersicht über die Fernbedienung

Standby1.

Zifferntasten2.

AV / Quelle3.

Vorhergehendes Programm4.

Mono/Stereo - Dual I-II5.

Cursor nach links6.

Cursor nach unten7.

Menü8.

Programm weiter (Seite nach unten im DTV-9.

Modus) / Programm zurück (Seite nach oben im DTV-Modus)

Grün / Menü Bild / Untertitel ein-aus (*) (im 10. DTV-Modus)

Rot /Menü Ton/ Kanalliste Modus (*) (im DTV-11. Modus)

Zeit / (im TXT-Modus) / Untertitel ein-aus (**) 12. (im DTV-Modus)

1. Teletext / PAT-Modus

2. Mix (im TXT-Modus) / PIP-Modus

3. Vergrößern (im TXT-Modus) / Bildgröße Anzeigen (im TXT-Modus) / Von TV- auf PC-16. Modus umschalten

4. Indexseite / EPG (im DTV-Modus)

5. Aktualisieren (im TXT-Modus) / PAP-Modus

6. Halten (im TXT-Modus) / PIP-Position

7. Blau / Menü Installation / Wählt DVB-T- oder DVB-C-Kanäle (im DTV-Modus)

8. Gelbe / Menü Funktion / Aktuelle Sprache (im DTV-Modus) (*)

9. Lautstärke + / -

10. Stummschaltung

11. TV / Digital TV

12. Cursor nach rechts

13. Cursor nach oben

14. OK (Auswahl) /Standbild

15. Info

16. Auswahl Bildmodus Keine Funktion / Verlassen (im DTV-Modus)30.

(*) Nur als Option für EU-Länder.

(**) Nur als Option für UK.

① ABC DEF GHI 1 2 3 JKL MNO PQR 4 5 6 STU VWX YZ 7 8 9 SOURCE EXIT AV 0 -/-- P

LCD-TV und Bedientasten


Line drawing of a flat-screen computer monitor with no text or symbols on the screen or side


Architectural floor plan showing room layout with furniture and fixtures (no text or labels)


Diagram showing a monitor setup with labeled ports and a control panel, including menu, pitch, TV/AV, and numbered indicators.

Standby-Taste1. TV/AV-Taste2. 3. Tasten Programm aufwärts/ abwärts 4. Tasten Lautstärke +/- Hinweis: Drücken Sie die Tasten  das Hauptmenü anzuzeigen.

Ansicht der Anschlüsse – Anschlüsse an der Rückseite


10 ⑪ ⑫ ⑬ ⑭ HDMI 3 HDMI 2 HDMI 1 SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R AUDIO IN CoaxOUT OptiOUT ANT. 5VDC60mA Y Pb Pr ⑤ ⑥ ⑦ ⑧ ⑨

1. Am Anschluss Subwoofer Out können Sie einen externen aktiven Subwoofer anschließen, um so einen wesentlich tieferen Basseffekt zu erzeugen. Verwenden Sie ein geeignetes RCA-Kabel, um das Gerät an einen Subwoofer anzuschließen. 2. Die Audioausgänge dienen zur Ausgabe von Audiosignalen an ein externes Gerät, wie etwa eine optionale Stereoanlage. Um externe Lautsprecher oder dgl. an Ihr TV-Gerät anzuschließen, verwenden Sie ein Audiokabel und die AUDIO-AUSGÄNGE des TV-Geräts. 3. Der SCART 2-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). 4. Der SCART 1-Anschluss dient zur Eingabe von und Ausgabe an Zusatzgeräte(n). Schließen Sie das SCART-Kabel zwischen einer der SCART-Buchsen des TV-Geräts und der SCART-Buchse des Zusatzgeräts (z. B. Decoder, Videorecorder, DVD-Player) an. Hinweis: Wenn ein externes Gerät über die SCART-Anschlüsse angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus. Wenn beide Buchsen gleichzeitig verwendet werden, hat SCART 1 Priorität über SCART 2, wenn nicht anders festgelegt. Hinweis: Wenn Sie verschlüsselte Kanäle sehen wollen, müssen Sie den Decoder an EXT-1 anschließen. Wenn Sie den Decoder nicht an den Anschluss Scart 1 (Ext-1) anschließen, funktioniert er unter Umständen nicht . 5. Die Component Video-Eingänge (YPbPr) werden zum Anschließen von Component Video verwendet. Die Component Audio- und Video-Eingänge dienen zum Anschließen eines Gerätes mit Component-Ausgabe. Schließen Sie das Component-Video-Kabel zwischen den COMPONENT VIDEO-EINGÄNGEN am TV und den Component Video-Ausgängen des Geräts an. Achten Sie beim Anschließen darauf, dass die Buchsen mit den Buchstaben "Y", "Pb", "Pr" am TV mit den entsprechenden Buchsen am Gerät verbunden werden. 6. Die Audioeingänge PC/YPbPr werden zum Anschließen des Audiosignals eines PCs oder für ein Gerät, das über YPbPr an das TV-Gerät angeschlossen wird, verwendet. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres PCs an, um das PC-Audiosignal zu aktivieren. Schließen Sie das PC-Audiokabel zwischen den AUDIOEINGÄNGEN am TV-Gerät und dem Audioausgang Ihres Geräts an, um das Geräte-Audiosignal zu aktivieren. 7. Über den koaxialen Ausgang S/PDIF wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen. 8. Über den Ausgang S/PDIF Out wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein optisches Digitalkabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen. 9. An den RF-Eingang wird eine Antenne oder ein Kabel angeschlossen. Hinweis: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennenkabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt. 10. Der PC-Eingang dient zum Anschluss eines PCs an das TV-Gerät. Schließen Sie das PC-Kabel zwischen dem PC-EINGANG am TV-Gerät und dem PC-Ausgang an Ihrem PC an . 11. HDMI-3: HDMI-Eingang (optional) 12. HDMI 2: HDMI-Eingang 13. HDMI 1: HDMI-Eingang Der Seiten-HDMI-Eingang dient zum Anschluss eines Geräts mit einer HDMI-Buchse. Ihr LCD-Gerät kann High-Definition-Bilder von Geräten wie High-Definition-Satellitenreceivern oder -DVD-Playern wiedergeben. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich. Wenn Sie das Wandmontageset (optional) mit dem LCD-TV verwenden, sollten Sie unbedingt alle Kabel an der Rückseite des LCD-TVs anschließen, bevor Sie es an der Wand montieren.

Ansicht der Anschlüsse – Anschlüsse an der Seite

Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-1. Karte können Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen finden Sie im Abschnitt "Common Interface". Seitlicher USB-Eingang. . 2. Hinweis: Kann keine Codec-Aktualisierung durchgeführt werden. Der Seiten-HDMI-Eingang dient zum Anschluss eines Geräts mit einer HDMI-3. Buchse. Über die Kopfhörer-Buchse wird ein Kopfhörer an das System 4. angeschlossen. Schließen Sie hier einen KOPFHÖRER an, um das TV-Audiosignal mit Kopfhörern zu hören (optional). Der Videoeingang wird zum Anschließen der Videosignale von Zusatzgeräten 5. verwendet. Schließen Sie das Videokabel zwischen dem VIDEO IN-Anschluss des TV-Geräts und dem VIDEO OUT-Anschluss des Zusatzgeräts an. Die Audioeingänge werden zum Anschließen der Audiosignale von 6. Zusatzgeräten verwendet. Schließen Sie das Audiokabel zwischen den AUDIOEINGÄNGEN des TV-Geräts und dem AUDIOAUSGANG des Zusatzgeräts an. Hinweis: Wenn Sie ein Gerät über den VIDEOEINGANG an das TV-Gerät anschließen, sollten Sie das Gerät auch mit einem Audiokabel an die AUDIOEINGÄNGE des TV-Geräts anschließen, um das Audiosignal zu aktivieren.

Diagram of a computer monitor rear panel with labeled ports and connectors, showing internal structure and component layout.

Netzanschluss

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240VV Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. - Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Umgebungstemperatur im Raum anzupassen, bevor Sie es an einer Steckdose anstecken. - Stecken Sie das Netzkabel in eine Netzsteckdose .

Antennenanschluss

\- Schließen Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG an der Rückseite des TV-Geräts an.

SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R SPDIP Y Pb Pr AUDIO IN Coxx.OUT Optip.OUT HDMI 3 HDMI 2 HDMI 1 ANT. 6VDC === 60mA


Antenne/Kabel

Verwendung der digitalen Multimedia-Anschlüsse

- Sie können über den USB-Eingang am TV-Gerät USB-Geräte an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Stick gespeicherte JPG-, Video (optional)- und MP3-Dateien abspielen bzw. anzeigen. - Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel. - Machen Sie gegebenenfalls Kopien von Ihren Dateien, bevor Sie das USB-Gerät an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Hinweis, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt. - Ziehen Sie das USB-Modul nicht ab, während eine Datei wiedergegeben wird. - Das TV-Gerät unterstützt nur mit FAT32 formatierte Laufwerke. Das NTFS-Format wird nicht unterstützt. Wenn Sie eine USB-Disk im NTFS-Format anschließen, wird die Meldung "USB nicht formatiert" angezeigt. VORSICHT: Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten insbesondere nicht mehrmals schnell hintereinander das Laufwerk ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen. SEITENANSICHT USB-SPEICHER

DC-54-Max-50mA BSN

Anschluss von USB-Speichern

\- Stecken Sie das USB-Gerät in den USB-Eingang am TV-Gerät ein. WICHTIG: Das TV-Gerät unterstützt nur mit FAT32 formatierte Laufwerke. Das NTFS-Format wird nicht unterstützt. - Wird die angesteckte USB-Festplatte nicht erkannt, trennen Sie sie ab und stecken Sie sie nochmals ein. - Es wird empfohlen, dass Sie das USB-Gerät direkt an den USB-Eingang des TV-Geräts einstecken. Wenn Sie ein separates Kabel verwenden, könnten Kompatibilitätsprobleme auftreten.

Anschließen des LCD-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie dieses an einen Computer anschließen. - Schalten Sie Computer und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen. - Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LCD-TV anzuschließen. - Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt "Eingangsauswahl". - Stellen Sie die von Ihnen bevorzugte Auflösung ein. Informationen zur Auflösung finden Sie im Anhang.

SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R SPDDR Y Ps Py AUDIO IN Cass OUT Cass OUT HDMI 3 HDMI 2 HDMI 1 ANT. 5VDC 60mA


Audioeingänge PC-Audiokabel (nichtmitgeliefert) anAUDIOEINGÄNGE desTV-Geräts PC-Eingang PC-RGB-Kabel (nichtmitgeliefert) anPC-Eingang

Anschluss eines DVD-Players

Wenn Sie einen DVD-Player an Ihr LCD-TV-Gerät anschließen möchten, können Sie dafür die Anschlüsse des TV-Geräts verwenden. DVD-Player können verschiedene Anschlüsse aufweisen. Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen. Hinweis: Die in der Abbildung gezeigten Kabel sind nicht im Lieferumfang enthalten. \- Hat Ihr DVD-Player eine HDMI-Buchse, können Sie ihn über HDMI anschließen. Schalten Sie auf HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Siehe dazu den Abschnitt "Eingangsauswahl". - Die meisten DVD-Player werden über die COMPONENT-ANSCHLÜSSE angeschlossen. Verwenden Sie ein Component-Videokabel, um es an den Videoeingang anzuschließen. Um das Audiosignal wiederzugeben, verwenden Sie ein Component-Audiokabel wie unten in der Abbildung gezeigt. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt "Eingangsauswahl". - Sie können den Anschluss auch über SCART 1 oder SCART 2 vornehmen. Verwenden Sie ein SCART-Kabel, wie in der Abbildung unten gezeigt. Hinweis: Diese drei Anschlussmethoden haben dieselbe Funktion, aber auf verschiedenen Qualitätsstufen. Sie müssen nicht alle drei Anschlussarten verwenden.

Scartbuchsen Component -Vidooingänge Component -Audiocingänge HDMI -Eingänge DVD-Player

Verwendung der seitlichen Anschlüsse

Sie können eine Reihe von Zusatzgeräten an Ihr LCD-TV-Gerät anschließen. Die verschiedenen Anschlussmöglichkeiten werden unten gezeigt. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind. - Zum Anschluss eines Camcorders verwenden Sie bitte die VIDEO IN- und die AUDIOANSCHLÜSSE. Schließen Sie den Camcorder nicht gleichzeitig an die Anschlüsse VIDEO IN an, da dies zu Bildstörungen führen kann. Für die Auswahl der entsprechenden Quelle siehe den Abschnitt "Eingangsauswahl" im Folgenden. - Um das TV-Audiosignal über Kopfhörer zu hören, schließen Sie diesen an die KOPFHÖRER-Buchse des TV-Geräts an.

Kopfhörer Camcorder

Anschließen anderer Geräte über Scart

Die meisten Geräte unterstützen einen SCART-Anschluss. Über die SCART-Buchsen können Sie einen DVD-Recorder, einen VCR oder einen Decoder an Ihr LCD-TV anschließen. Beachten Sie, dass die in der Abbildung gezeigten Kabel nicht im Lieferumfang enthalten sind. Schalten Sie das Zusatzgerät und TV-Gerät aus, bevor Sie die Anschlüsse vornehmen. Lesen Sie für weitere Informationen das Handbuch des Zusatzgeräts.

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten. - Drücken Sie die Taste "AV/SOURCE" auf der Fernbedienung, um die Quelle direkt zu ändern. oder, - Wählen Sie die Option "Quelle" (Source) aus dem Hauptmenü über die Tasten "◀" oder "◀". Markieren Sie dann mit den Tasten "▼" oder "▲" einen Eingang und drücken Sie dann die Taste "▶", um ihn auszuwählen. Beachten Sie: Sie können die gewünschten Quellenoptionen durch Drücken der Taste OK markieren. Daher sind, wenn die Taste "AV/SOURCE" gedrückt wird, nur die markierten Quellenoptionen verfügbar (mit Ausnahme der Quelle TV).

QUELLE : TV TV DTV/USB EXT-1 EXT-2 FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 YPbPr

Grundlegende Bedienung

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Einstellung der Lautstärke

\- Drücken Sie die Taste “”, um die Lautstärke zu verringern bzw. die Taste “”, um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmrands wird daraufhin ein Lautstärkebalken (Schieberegler) eingeblendet.

Programmauswahl

\- Drücken Sie die Taste "P/CH +", um das nächste Programm aufzurufen bzw. die Taste "P/CH -", um das vorherige Programm auszuwählen.

Ansicht des Hauptmenüs

\- Drücken Sie die Tasten “—” / “+” gleichzeitig, um das Hauptmenü anzuzeigen. Wählen Sie im Hauptmenü über die Tasten “P/CH -” oder “P/CH +” ein Untermenü aus und öffnen Sie dieses Untermenü über die Tasten “—” oder “.” + Informationen über die Benutzung der Menüs fi nden Sie im Abschnitt Menüsystem.

AV-Modus

\- Drücken Sie die Taste "TV/AV" im Bedienfeld am TV-Gerät, um zwischen den AV-Modi umzuschalten.

Bedienung mit den Tasten der Fernbedienung

\- Über die Fernbedienung Ihres TV-Geräts können Sie sämtliche Funktionen des von Ihnen gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TV-Geräts beschrieben. - Beschreibungen der Funktionen des Menüsystems fi nden Sie in den folgenden Abschnitten.

Einstellung der Lautstärke

\- Drücken Sie die Taste “◀+”, um die Lautstärke zu erhöhen. Drücken Sie die Taste “−◀”, um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

\- Drücken Sie die Taste "P/CH -", um das vorhergehende Programm auszuwählen. - Drücken Sie die Taste "P/CH +", um das nächste Programm auszuwählen.

Programmwahl (Direktzugriff)

\- Drücken Sie die Zifferntasten auf der Fernbedienung, um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme zwischen 10 - 1000 (IDTV) oder 10-199 (analog) auszuwählen, drücken Sie der Reihe nach die Zifferntasten der gewünschten Programmnummer. Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffern auszuwählen .

Erste Einstellungen

Wenn Sie Ihr TV-Gerät das erste Mal einschalten, erscheint das Menü für die Sprachauswahl auf dem Bildschirm. Es erscheint die Mitteilung "Willkommen. Bitte wählen Sie Ihre Sprache aus!", die nacheinander in allen Sprachen im OSD-Menü eingeblendet wird. Markieren Sie mit den Tasten "▼" oder "▲ die gewünschte Sprache und drücken Sie die Taste OK. Über die Taste I können Sie Informationen zur Benutzung des Menüs abrufen. Durch erneutes Drücken der Taste ikönnen Sie das Hilfemenü wieder verlassen. Danach wird das Menü "Erstinstallation" auf dem Fernsehbildschirm angezeigt. Wählen Sie durch Drücken der Tasten "◀" oder "▶" die gewünschte Länderoption und drücken Sie die Taste OK.

Erste Installation Willkommen! Deutschland um Land auszuwählen OK um fortzufahren

Hinweis: Die Länderauswahl ist für UK nicht verfügbar. Drücken Sie die Taste OK, um fortzusetzen. Auf dem Bildschirm wird dann folgender Hinweis eingeblendet: Schalten Sie den Aktiven Antennenmodus durch Drücken der Tasten "◀" oder "▶" ein oder aus.

Erste Installation Aktiver Antennenmodus Aus um fortzufahren

Ist eine aktive Antenne an Ihr TV-Gerät angeschlossen, können Sie diese Option auf Ein stellen. Wenn anstelle einer aktiven eine Standardantenne verwendet wird, sollten die Option auf "Aus" gestellt werden. Siehe dazu das „Menü Einstellung“ in den folgenden Abschnitten für weitere Informationen. Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Möchten Sie die automatische Suche nach DIGITALLEN Kanälen beginnen? Ja Nein

\- Um eine "Ja" oder "Nein"-Option auszuwählen, markieren Sie die Option über die Tasten "oder und drücken Sie die Taste OK. Danach erscheint auf dem Bildschirm die folgende OSD-Meldung:

Bitte Art der Suche wählen Antenne Kabel

Wenn Sie Option KABEL (CABLE) wählen, wird der folgende Bildschirm angezeigt:

Netzsuche Startfrequenz 106000 KHz Endfrequenz 858000 KHz Suche step 9000 KHz 4...8 Eingabe eines Werts OK Suchen MENU Verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten "▼oder " " Sie können den Frequenzbereich mit den Zifferntasten der Fernbedienung manuell eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet. Hinweis: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange. Wenn Sie die Option ANTENNE (AERIAL) aus dem Bildschirm Suchtyp (Search Type) wählen, sucht das Digital-TV nach digitalen terrestrischen TV-Sendern.

Automatischer Sendersuchlauf Scanne Kanal: UHF 21. Bitte warten. Dies kann einige Minuten dauern. 0% 100% WDR W : arte WDR W : Phoenix WDR W : Das Erste WDR W : WDR Düsseldorf MENU Abtastung abbrechen

IDTV stellt sich automatisch auf die VHF-Übertragungskanäle ( ^** für EU-Länder) ein, sucht nach digitalen terrestrischen TV-Übertragungen und zeigt die Namen der gefundenen Kanäle an. Dieser Vorgang dauert etwa fünf Minuten. Über die Taste "MENU" können Sie den Suchvorgang jederzeit abbrechen. Hinweis: Kann das Digital-TV keine Kanäle speichern, wird die Meldung "Keine Kanäle verfügbar" auf dem Bildschirm angezeigt. Nach Abschluss der Automatischen Suche wird die folgende Meldung zur Abfrage der Suchoption eingeblendet. Wenn Sie "JA" wählen, wird die Programmliste nach der logischen Kanalnummer (LCN) sortiert. Wählen Sie "NEIN", um nach der Frequenz zu sortieren. Dieser Bildschirm wird für die Antennen- und Kabeloption eingeblendet (Diese Funktion ist nur für die Länderoptionen Deutschland, Schweiz, Österreich und Italien verfügbar).

Soll die vorsortierte Programmliste des Anbieters übernommen werden (LCN)? Ja Nein

Egal, ob Sie die Option ANTENNE (AERIAL) oder KABEL (CABLE) im Menü Suchtyp (Search Type) ausgewählt haben, wird nach Abschluss der automatischen Suche nach Digital-TV-Kanälen ein Abfragedialog eingeblendet, ob Sie analoge Kanäle suchen wollen.

Wollen Sie nach analogen Kanälen suchen? Ja Nein

Um nach analogen Kanälen zu suchen, wählen Sie "Ja" Das TV-Gerät schaltet in den Analog-TV-Modus. Ein Menü zur Suche nach analogen Kanälen wird eingeblendet. Stellen Sie die Option Sprache ein, indem Sie die Taste ◀ oder "▶ drücken. Drücken Sie die Taste "▼ oder " "um die Option Land zu markieren, und stellen Sie diese dann mit "◀ oder "▶ ein. Drücken Sie die Taste "▼ oder " "um die Option Teletextsprache zu markieren. Stellen Sie die Option dann mit der Taste "◀ oder "▶ ein. Drücken Sie die Taste BLAU, um abzubrechen. Drücken Sie die Taste OK oder ROT, um fortzusetzen, wenn Sie fertig sind. Die folgende OSD-Meldung wird eingeblendet::

APS in Betrieb... D 167.00 MHz 15% Abbrechen

Nach Abschluss der Automatischen Sendersuche wird eine Programmliste auf dem Bildschirm angezeigt. In der Programmliste sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind. Wenn Sie mit den Speicherplätzen und/oder den Programmnamen nicht einverstanden sind, können Sie diese in der Programmtabelle ändern. Mehr Informationen dazu fi nden Sie im Abschnitt "Programmtabelle".

Allgemeine Bedienung

Drücken Sie die Taste "AV/SOURCE" und wählen Sie aus der Liste "TV/DTV". Das TV-Gerät schaltet dann in den Digitalmodus.

Informationszeile

- Wann immer Sie über die Tasten P/CH + oder P/CH - oder die Zifferntasten den Kanal ändern, wird das Kanalbild zusammen mit einer Informationszeile am unteren Ende des Bildschirms angezeigt. Auch Informationen zum Übertragungstyp werden angezeigt. Dieses Bild wird für einige Sekunden auf dem Bildschirm angezeigt. • Die Informationszeile können Sie außerdem jederzeit einblenden, indem Sie die Taste ^i beim Betrachten eines Programms drücken. Drücken Sie erneut die Taste ^i , um die Informationszeile wieder auszublenden.

1 arte jetzt: Familienalbum 14:45-15:15 Nächster: Gefangen im Kaukasus 15:15-16:50

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie die richtigen vier Zifferntasten drücken, um den Kanal ansehen zu können. In dieser Situation wird eine Dialogbox zur Abfrage des Sperrcodes eingeblendet:

PIN eingeben

Elektronischer Programmführer (EPG)

Einige, aber nicht alle Kanäle senden Information über die laufende sowie nachfolgende Sendungen. Beachten Sie, dass die Informationen zu Sendungen automatisch aktualisiert werden. Sind auf den Kanälen keine Sendungsinformationen verfügbar, bleibt die EPG-Anzeige leer. \- Drücken Sie die Taste GUIDE, um das Menü GUIDE aufzurufen. \- Drücken Sie die Tasten "▼" oder "▲um zwischen den Kanälen zu navigieren. \- Drücken Sie die Tasten "◀ oder "▶um in der Programmliste zu navigieren.

Programm-Guide Fr 08/06 01:01 Fr 08/06 01:00 02:00 03:00 1. BBC ONE Natural World Missing BBC News 24 2. BBC TWO Expressive Arts - Mad About Music 7. BBC THREE Bust My Ass Two Pints o Two Pints o We 16. Rai Notizie 24 17. Rai Edu1 18. Rai Gulp 22. Rai Sport più 30. SAT2000 47. Rai Test HD 70. CBBC Channel This is CBBC! Yerring, Erwelt, Tag - Tag + OK Optionen 1...9 Springen @ Suche P< P jetzt INFO Details

ROTE Taste (Verkleinern): verkleinert die Info-Boxen. GRÜNE Taste (Vergrößern): vergrößert die Info-Boxen. GELBE Taste (Vorherg. Tag): zeigt die Programme des vorhergehenden Tags an. BLAUE Taste (Nächster Tag): zeigt die Programme des nächsten Tags an. INFO (Details): Zeigt Details zu den Programmen an. OK (Ansehen / Erinnerung): zeigt den markierten Kanal an/stellt eine Erinnerung für zukünftige Programme ein Zifferntasten (Springen): zur direkten Auswahl des bevorzugten Kanals über die Zifferntasten. 0 (SEARCH): aktiviert das Fenster "EPG-Suche".

Guide-Suche Do 27/07 13:58 Suche Aktuelle ProgrammListe Kanal Von Heute Bis Heute Suche nach Sparte Abgleichen mit Undefiniert Suche starten...

Drücken Sie die Taste "0", um das Menü EPG-Suche aufzurufen. Mit dieser Funktion können Sie die Datenbank des EPG nach dem ausgewählten Genre oder Namen durchsuchen. PProgrammoptionen Drücken Sie im Menü EPG die Taste OK, um das Menü "Programmoptionen (Programme Options)" auszuwählen.

Programmoptionen Kanal wählen

Mit dieser Option können Sie zum gewählten Kanal umschalten.

Download über Antenne

Um sicherzustellen, dass Ihr IDTV stets auf dem neuesten Stand ist, müssen Sie dafür sorgen, dass das Gerät nach der Verwendung in den Standby-Modus geschaltet wird. Das IDTV sucht täglich um 3:00 früh nach eventuell übertragenen Updates und lädt diese automatisch auf das Gerät herunter. Dieser Vorgang dauert normalerweise etwa 30 Minuten.

Anzeigen von Untertiteln

Bei der digitalen terrestrischen Übertragung (DVB-T) werden manche Programme mit Untertiteln ausgestrahlt. Hinweis: Sie können die Untertitel durch Drücken der Taste SUBTITLE aktivieren.

Digitaler Teletext (nur für UK\*\*)

- Drücken Sie die Taste TELETEXT (E) • Die Startseite des digitalen Teletext wird eingeblendet. - Steuern Sie diese Information über die farbigen Tasten, die Tasten “▼” oder “▲/“” oder “” und die Taste OK. Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein. Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden. - Wenn der Hinweis "Drücken Sie die Taste "OK" oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK. - Wenn Sie die Taste TELETEXT ☐ drücken, schaltet das TV-Gerät auf normalen Fernsehbetrieb zurück. - Bei einer digitalen, terrestrischen Sendung (DVB-T) verfügen Sie neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen. - Das Bildseitenverhältnis beim Ansehen eines Kanals, der nur über digitalen Teletext verfügt, entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds. - Wenn Sie erneut die Taste TELETEXT ☐ drücken, wird der digitale Teletext-Bildschirm angezeigt.

Analoger Teletext

Die Verwendung des Teletexts und seine Funktionen entsprechen jenen des analogen Teletextsystems. Bitte beachten Sie die Hinweise zum "TELETEXT".

Breitbild

Je nach Art der übertragenen Sendungen können Programme in einer Anzahl verschiedener Formate angesehen werden. Drücken Sie wiederholt die Taste "WIDE", um das Bildformat zu ändern. Wenn die Option Auto ausgewählt wurde, wird das angezeigte Format von dem gesendeten Bild bestimmt. BITTE BEACHTEN SIE: Die Menügröße passt sich der gewählten Bildgröße an.

IDTV-Menüsystem

\- Drücken Sie die Taste MENU, und das DTV-Hauptmenü wird eingeblendet.

Menü Programmliste Programm-Guide Timer Conditional Access TV Einstellungen DTV Einstellungen Medienarchiv

Sie können die folgenden Tasten für die Funktionen Verschieben, Löschen und Sperren verwenden.

Kanalliste

Drücken Sie im Hauptmenü die Tasten "▼ oder " ▲" auf der Fernbedienung, stellen Sie sicher, dass die erste Option Kanalliste markiert ist und drücken Sie die Taste OK, um die Kanalliste anzuzeigen. \- In der Option Kanalliste werden die Kanäle verwaltet. GELB: Wählt den Kanal aus bzw. hebt die Auswahl auf. BLAU: Wählt alle Kanäle aus bzw. hebt die Auswahl auf.

Navigieren in der Kanalgesamtliste

\- Drücken Sie die Tasten "▼ oder " ▲um den vorherigen bzw. nächsten Kanal auszuwählen. \- Sie können die Tasten ▲ oder ▼ drücken, um einen Seite weiter nach oben oder unten zu blättern. \- Um einen bestimmten Kanal anzusehen, markieren Sie ihn mit den Tasten "▼" oder "▲und drücken Sie dann die Taste OK, während über die Tasten "◀" oder "▶" in der Option Kanalliste das Symbol "Select" markiert wird. \- In der Option Kanalliste werden die Kanäle verwaltet. GELB: Wählt den Kanal aus bzw. hebt die Auswahl auf. BLAU: Wählt alle Kanäle aus bzw. hebt die Auswahl auf.

Verschieben von Kanälen in der Kanalliste

\- Drücken Sie die Taste "▼oder " " am einen Kanal auszuwählen, der verschoben werden soll. \- Drücken Sie die Tasten "◀" oder "▶" um im Menü Kanalliste die Option „Verschieben“ auszuwählen und drücken Sie OK zur Bestätigung.

Verschieben der Kanäle in neue Position 1 Ja Nein

Hinweis: Wenn Sie die Programmnummer des Kanals, den Sie verschieben wollen, eingeben, erscheint die Meldung "... Kanaldienste werden ersetzt. Wollen Sie fortsetzen?" als OSD-Anzeige. Drücken Sie OK zur Bestätigung oder "Nein" zum Abbrechen des Vorganges. Beachten Sie: Der folgende Bildschirm wird eingeblendet, wenn Sie nach der logischen Kanalnummer (LCN) sortierte Kanäle verschieben oder löschen wollen.

Der LCN - Dienst wird abgeschaltet, wenn Sie Kanäle verschieben oder löschen! Ja Noin

Wählen Sie "JA", um fortzufahren. Wählen Sie "NEIN" um abzubrechen (Die Funktion LCN ist nur für die Länderoptionen Deutschland, Österreich, Schweiz und Italien verfügbar).

Löschen von Kanälen in der Kanalliste

\- Drücken Sie die Taste "▼oder" "m einen Kanal auszuwählen, der gelöscht werden soll. \- Drücken Sie die Tasten "◀" oder "▶um im Kanallisten-Menü die Option "Löschen" auszuwählen.

Programmliste Antenne 1. arte 2. Phoenix 3. Das Erste 4. WDR Düsseldorf 5. ColorBar 100/-6dB 6. Codec4:3 7. Codec 16:9 8. BLUE/Left 1kHz Auswählen Bewegen Löschen Name Sperren Favoriten Funktion Navigieren OK Löschen INFO Mehr Tag

Drücken Sie die Taste "OK", um den in der Kanalliste markierten Kanal zu löschen. Der folgende Hinweis erscheint dann auf dem Bildschirm.

Der ausgewählte Sender/Kanal wird gelöscht (auch in der Favoritenliste!). Weiter? Ja Nein

Kanäle umbenennen

Um einen bestimmten Kanal umzubenennen, muss der Kanal über die Tasten "▼" oder " " markiert und anschließend über die Tasten "◀" oder "▶das Symbol "Namen bearbeiten" hervorgehoben werden. Drücken Sie die Taste "OK", um die Umbenennungsfunktion zu aktivieren.

Programmliste 1. arte 2. Phoenix 3. Das Erste 4. WDR Düsser 5. ColorBar10 6. Codec413 7. Codec1619 8. BLUE/Left1kHz Name [a]rte CE SOIR ABEND 20.20 Agrippine & schön Auswählen Bewegen Löschen Name Sperren Favoriten MENU Abbrechen ▼ Names eingeben OK Aktualiseren

Mit den Tasten "◀ oder "▶ können Sie den Eingabepunkt zum nächsten/vorigen Zeichen verschieben. Über die Tasten "▼ oder " " können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen 'b' zu einem 'a' nach Drücken der AUF-Taste, und zu einem 'c' nach Drücken der AUF-Taste. Durch Drücken der Zifferntasten "0...9" können Sie das markierte Zeichen durch eines der Zeichen, die über der Taste aufgedruckt sind, ersetzen. Drücken Sie die Taste MENU, um die Bearbeitung abzubrechen oder die Taste OK, um den neuen Namen zu speichern.

Kanäle sperren

Das Sperren von Kanälen bietet die Möglichkeit, bestimmte Kanäle nur mit Passwort zugänglich zu machen. Um einen Kanal zu sperren, müssen Sie zunächst das Kindersicherungs-Passwort kennen. Es ist werksseitig auf 0000 gesetzt und kann nur im Menü Einstellungen geändert werden. Markieren Sie durch Drücken der Tasten "▼" oder "▲" den Kanal, den Sie sperren möchten, und wählen Sie dann die Option "Sperren" durch Drücken der Tasten "◀" oder "▶" aus. Drücken Sie dann die Taste OK, und eine Passwort-Box wird eingeblendet.

PIN eingeben

Favoriteen einrichten

Um einen Favoriten einzustellen, markieren Sie im unteren Teil des Menüs Kanalliste die Option "Favoriten". Drücken Sie dann OK, und das Menü Favoritenliste bearbeiten wird eingeblendet.

FavoriteListen 1. arte 2. Phoenix 3. Das Erste 4. WDR Düsseldorf 5. ColorBar 100/-6dB 6. Codec4:3 7. Codec16:9 8. BLUE/Left1kHz Liste 1 ▶ Favoritenlisten ▼ Kanal auswählen OK Hinzufügen/Entfernen

Kanal zu einer Favoritenliste hinzufügen

Markieren Sie durch Drücken der Tasten "▼" oder "▲" den Kanal, den Sie zur Favoritenliste hinzufügen möchten. Drücken Sie die Taste OK, um den markierten Kanal zu der Favoritenliste hinzuzufügen. Das Symbol F zeigt an, dass ein Kanal zur Favoritenliste hinzugefügt wurde.

Kanal aus der Favoritenliste entfernen

- Markieren Sie den Kanal, den Sie aus der Favoritenliste entfernen wollen, und drücken Sie dann OK, um ihn zu löschen. Sie können die Taste OK drücken, um einen Kanal wieder hinzuzufügen. - To activate Favourites, go to the Configuration menu and select Favourite mode. Stellen Sie die Option Favoritenmodus mit den Tasten “◀” oder “▶auf ein. Um den Favoritenmodus zu verlassen, stellen Sie die Option Favoriten-Modus auf Aus. Hinweis: Mit der Taste i erhalten Sie im IDTV-Modus Hilfeinformationen.

Programmführer

Dieser Abschnitt entspricht den Hinweisen auf der Seite Allgemeine Bedienung. Bitte lesen Sie den Abschnitt EPG im Kapitel Allgemeine Bedienung. Timer

Timer Do 19/08 14:47 Nurse Begins Länge Löschen Bearbeiten Hinzufügen INFO Details

Um das Timer-Fenster anzuzeigen, drücken Sie entweder die Taste TIME auf der Fernbedienung, oder aktivieren Sie die Option aus dem Hauptmenü heraus. Um einen Timer hinzuzufügen, drücken Sie die Taste GELB auf der Fernbedienung. Das Fenster "Timer hinzufügen" wird eingeblendet. Kanal: Mit den Tasten "◀" oder "▶" können Sie durch die TV- oder Radioliste navigieren. Datum: Das Beginndatum wird über die Tasten Links/Rechts oder die Zifferntasten eingegeben. Start: Die Beginnzeit wird über die Tasten Links/Rechts oder die Zifferntasten eingegeben. Ende: Die Endzeit wird über die Tasten Links/Rechts oder die Zifferntasten eingegeben. Dauer: Zeigt die Dauer der Aufnahme an. Die Option Dauer wird automatisch angezeigt, nachdem die Start- und Endzeiten eingegeben wurden. Ändern / Löschen: Damit können alle Änderungen für andere Benutzer erlaubt oder gesperrt werden. Sie können die Einstellungen durch Drücken der Taste GRÜN speichern oder den Vorgang durch Drücken der Taste ROT abbrechen. Bearbeiten Sie die Liste mit der Taste GRÜN, oder löschen Sie sie mit der Taste ROT

Common Interface

Drücken Sie die Taste MENU, um das Hauptmenü anzuzeigen, und markieren Sie die Zeile "Common Interface" über die Tasten "▼ oder " " Drücken Sie anschließend die Taste OK. Um die kostenpflichtigen Kanäle der digitalen, terrestrischen Sendungen sehen zu können, ist es Voraussetzung, sich bei einem Pay-TV-Anbieter anzumelden. Besorgen Sie sich durch die Anmeldung bei einem Pay-TV-Anbieter die CAM-Module und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein. - Schalten Sie das TV-Gerät aus und ziehen Sie den Netzstecker. - Setzen Sie das CAM-Modul ein und führen Sie anschließend die Karte in den Schlitz ein. \- Das CAM-Modul sollte korrekt eingesetzt werden. In der falschen Orientierung kann das Modul nicht eingesetzt werden. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann. \- Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie es ein und warten Sie einen Moment, bis die Karte aktiviert wurde. \- Bei manchen CAM-Modulen kann folgende Einstellungen notwendig sein: Richten Sie das CAM-Modul ein, indem Sie das DIGITAL-TV-Menü, Option Common Interface aufrufen und die Taste OK drücken. (Das CAM-Setup-Menü wird nur dann eingeblendet, wenn es notwendig ist.) \- Um die Vertragsinformationen anzusehen: \- Rufen Sie das DIGITAL-TV auf; drücken Sie die Taste MENU, markieren Sie Common Interface und drücken Sie die Taste OK. \- Wenn kein Modul eingesetzt ist, erscheint der Hinweis: "Es konnte kein Common Interface-Modul gefunden werden" \- Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls. ACHTUNG: Sie dürfen das CI-Modul nur einsetzen oder entfernen, wenn das TV-Gerät im STANDBY-Modus oder ABGESCHALTET ist.

TV-Setup

Mit dieser Option können Sie die TV-Funktionen anzeigen. Vom Hauptmenü aus gelangen Sie zum Menü Digital-TV-Setup. Drücken Sie die Taste MENU, um das Hauptmenü aufzurufen und markieren Sie über die Tasten oder die Option „TV Setup“. Drücken Sie die Taste OK, um das Menü TV-Setup aufzurufen. Im Abschnitt "Menüsystem Analog-TV" finden Sie ausführliche Informationen über sämtliche Menüoptionen.

Einstellungen

Die Einstellungen in diesem Menü sehen wie folgt aus:

Einstellungen Konfiguration Sprache Installation

Einstellungen

Zum Konfi gurieren Ihrer TV-Einstellungen. Wählen die Option Einstellungen aus dem Menü Setup und drücken Sie dann OK, um dieses Menü aufzurufen. Drücken Sie die Taste EXIT auf der Fernbedienung, um das Menü zu verlassent.

Konfiguration Favoriten-Modus Aus A/V Delay 0 Suche Pay-TV Ja Bildbeschreibung Menüspere Standby Search Nein Zeiteinstellungen Aktivantenne Aus Receiver-Update V.4.9(EU) Übertragungsart Antenne Dolby Digital Aus Für Schwerhörige Aus Programmliste TV Digitale Asdioa... PCM Land : Österreich Navigieren

Favoriten-Modus

Verwenden Sie diese Funktion, um den Favoritenmodus zu aktivieren oder zu deaktivieren. Drücken Sie die Taste “◀ oder “▶ um diese Funktion auf Ein oder Aus zu stellen.

Verschlüsselte Kanäle suchen (Scan Encrypted)

Die Funktion Verschlüsselte Kanäle suchen ist nach Durchführung der Erstinstallation immer auf EIN gestellt. Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf AUS gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt. Wählen Sie mit den Tasten “▼” oder “ ”▲die Einstellung Verschlüsselte Kanäle suchen und drücken Sie die Taste “◀” oder “ ▶um die Option auf Ein oder Aus zu setzen.

Kindersicherung

\- Manche Kanäle senden Material, das die jüngeren Mitglieder Ihrer Familie nicht sehen sollten. Jeder Kanal kann ‘gesperrt’ werden, damit er nicht zur Ansicht ausgewählt werden kann, ohne dass vorher ein vierstelliger PIN-Code eingegeben wird. Auf diese Art und Weise kann jeder beliebige Kanal, der für jüngere Zuschauer nicht geeignet ist, geschützt werden. \- Diese Funktion aktiviert bzw. deaktiviert das Menü-Schutzsystem und ermöglicht eine Änderung des PIN-Codes. \- Verwenden Sie die Taste “▼” oder “▲” um die Option Jugendschutzeinstellungen markieren. Drücken Sie die Taste OK, um zum Menü Jugendschutzeinstellungen (Parental control) zu gelangen. Es wird ein Dialogfenster geöffnet, in dem der Sperrcode abgefragt wird:

PIN eingeben

Es gibt nur einen Code, der anfänglich auf "0000" gesetzt ist. Geben Sie den Sperrcode ein. Wenn der falsche Sperrcode eingegeben wurde, wird der folgende Hinweis "FALSCHER PIN" eingeblendet und das TV-Gerät kehrt zum vorhergehenden Menü zurück. Ist der PIN korrekt, wird das Menü Jugendschutzeinstellungen mit den folgenden Optionen eingeblendet:

Jugendschutz Jugendschutzsperre Aus Menüspere Deaktiviert PIN eingeben Auswählen

Alterssperre (\*\*)

(\*\*) Wenn Sie die Option Land bei der Erstinstallation auf UK einstellen, ist die Option Alterssperre nicht sichtbar. Ist diese Option eingestellt, holt sie sich Altersinformationen aus der Sendung. Ist die entsprechende Altersstufe gesperrt, zeigt das TV-Gerät den entsprechenden Inhalt nicht an.

Menüsperre

Verwenden Sie die Tasten “◀” oder “▶” um die Menüsperre einzustellen. Hier können Sie die Sperrfunktion für das Hauptmenü oder Installationsmenü einstellen oder aufheben, um den Zugriff auf die Menüs einzuschränken. Wenn die Menüsperre deaktiviert ist, ist das Menüsystem voll zugänglich. Deaktiviert: Alle Menüs sind frei zugänglich. Alle Menüs: Alle Menüs sind nur mit dem richtigen Sperrcode zugänglich. Damit kann der Benutzer weder Kanäle hinzufügen, löschen, umbenennen, verschieben, noch Timereinstellungen vornehmen. Menü Installation : Das Menü Installation ist gesperrt, so dass der Benutzer keine Kanäle hinzufügen kann. Beim Verlassen des Menüs Einstellungen werden die Änderungen gespeichert.

PIN einstellen

Verwenden Sie die Tasten "▼oder" " am zur Option "PIN einstellen" zu gehen. Drücken Sie die Taste OK, um das Fenster "PIN einstellen" einzublenden. Verwenden Sie die Zifferntasten, um die neue PIN einzugeben. Zur Bestätigung müssen Sie den neuen PIN ein zweites Mal eingeben. Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN einstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Zeiteinstellungen (\*\*)

(\*\*): Die Zeiteinstellung ist für Großbritannien nicht verfügbar. Markieren Sie im Menü Einstellungen die Option Zeiteinstellungen durch Drücken der Tasten "▼oder "▲". Drücken Sie OK. Daraufhin wird das Untermenü Zeiteinstellungen eingeblendet:

Zeiteinstellungen Aktuelle Zeit 14:45 Einstellung Zeitzone Auto Zeitzone GMT +02:00

Markieren Sie die Option Zeitzoneneinstellung über die Tasten "√oder"". Die Einstellung dieser Option nehmen Sie mit den Tasten "√oder" "vor. Sie kann auf AUTO oder MANUELL gestellt werden. Wenn AUTO gewählt wird, können die Optionen Aktuelle Zeit und Zeitzone nicht eingestellt werden. Wenn für Zeitzoneneinstellung MANUELL ausgewählt wird, kann die Option Zeitzone geändert werden: \- Wählen Sie die Option Zeitzone durch Drücken der Taste “▼” oder “▲aus. Verwenden Sie die Tasten “◀” oder “▶um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Receiver-Aktualisierung

Download über Antenne (OAD)

Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Stellen Sie sicher, dass das TV-Gerät im Standby-Modus ist. Das TV-Gerät wird automatisch täglich um 3 Uhr morgens hochgefahren und sucht dann nach neuen Informationen, die eventuell übertragen werden, und lädt diese automatisch auf Ihren Receiver herunter. Dieser Vorgang dauert normalerweise etwa 30 Minuten. Wenn Sie um diese Zeit gerade eine wichtige Aufnahme durchführen und diese nicht unterbrechen wollen, müssen Sie die OAD-Suche wie folgt deaktivieren: - Drücken Sie die Taste "MENU", wählen Sie mit den Tasten "▼" oder "▲ Setup und drücken Sie wieder OK. - Markieren Sie mit den Tasten "Voder" das Menü Einstellungen und drücken Sie OK. - Verwenden Sie die Tasten "▼" oder "▲um "RECEIVERAKTUALISIERUNG" auszuwählen, und drücken Sie OK. - Ändern Sie mit den Tasten "◀ oder "▶ die Option "Automatische Suche" von Aktiviert auf Deaktiviert.

Upgradeoptionen Automatische Suche Aktiviert Suche nach Update Auswahlen

\- Markieren Sie das Menü "Nach Upgrade suchen" mit den Tasten "▼ oder " " and drücken Sie OK, um die Aktualisierung zu starten.

Software-Update Softwarestand: 2009-11-03 Suche nach neuer Software Suchfortschritt:

\- Wenn nach Abschluss des Suchvorgangs keine neuen Software gefunden worden ist, wird auf dem Bildschirm folgender Hinweis eingeblendet: "Die Suche nach einer Aktualisierung wurde abgeschlossen. Es konnte keine neue Software gefunden werden".

Dolby Digital (Optional)

Markieren Sie im Menü Einstellungen die Dolby Digital durch Drücken der Tasten "▼" oder "▲" Drücken Sie die Taste "◀" oder "▶um" die Dolby Digital auf Ein oder Aus zu stellen. Wenn der Kanal, den Sie ansehen, Dolby Digitalunterstützt, können Sie diese Einstellung vornehmen.

Schwerhörige (\*)

Wählen Sie mit den Tasten “▼ oder “ ▲die Einstellung Hörgeschädigte und drücken Sie die Taste “◀ oder “ ▶um die Option auf Ein oder Aus zu setzen. Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen. (\*) Die Funktion Hörgeschädigte ist für UK nicht verfügbar.

Kanalliste

Verwenden Sie die Tasten ▼ oder " ▲um zur Option Kanalliste (Channel list) zu gehen. Verwenden Sie die Tasten oder, um den Kanallisten-Modus umzuschalten. Wenn Sie hier über die Tasten ▼ oder " ▲die Option "Nur TV" wählen, können Sie nur durch TV-Kanäle navigieren. Wenn Sie hier über die Tasten ▼ oder " ▲die Option "Nur Radio" wählen, können Sie nur durch Radio-Kanäle navigieren. Wenn Sie hier über die Tasten ▼ oder " ▲die Option "Nur Text" wählen, können Sie nur durch Text-Kanäle navigieren. Wenn Sie "Alle anzeigen" auswählen, können Sie durch alle Kanäle navigieren. Um die letzten Änderungen zu speichern und das Menü zu verlassen, drücken Sie die Taste MENU.

Digitaler Audioausgang

Verwenden Sie diese Einstellung, um den Signaltyp für den digitalen Audioausgang festzulegen. Verwenden Sie die Tasten “◀ oder “▶um die Option Digitale Audioausgabe auf Komprimiert (AC3) oder PCM einzustellen. Wenn der ausgewählte Kanal einen komprimierten Audiostream enthält, sollten Sie Ihr TV-Gerät über den SPDIF-Ausgang an eine externe Anlage anschließen, damit Sie den Ton hören können. Wenn Sie keine externe Anlage haben, stellen Sie die Option Digitaler Audioausgang mit der Taste “◀” oder “▶bitte auf “PCM” ein.

AV-Verzögerung

Sie können diese Einstellung verwenden, wenn bei der empfangenen Sendung ein AV-Synchronisationsproblem besteht. Drücken Sie "◀ oder "▶ um die Verzögerung einzustellen.

Bildbeschreibung (optional)

Die Bildbeschreibung ist ein zusätzlicher Audiotrack mit beschreibenden Texten für Blinde und Sehgeschädigte. Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt. Wählen Sie eine Option mit den Tasten “▼ oder “▲” aus. Verwenden Sie die Taste “◀ oder “▶zur Einstellung.

Bildbeschreibung (optional)

Mit dieser Einstellung können Sie die Bildbeschreibung aktivieren oder deaktivieren, indem Sie die Tasten “◀” oder “▶drücken.

Bevorzugte Sprache (optional)

Durch Drücken der Tasten "▼oder " " können Sie die bevorzugte Sprache für die Bildbeschreibung ändern. Diese Einstellung kann nur verwendet werden, wenn die Option auch verfügbar ist.

Relative Lautstärke (optional)

Mit dieser Einstellung kann die Lautstärke der Bildbeschreibung relativ zur Gesamtlautstärke verringert oder erhöht werden.

Standby-Suche (\*)

(\*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist. Wählen Sie mit den Tasten “▼” oder “▲” die Einstellung Standby-Suche und drücken Sie die Taste “◀” oder “ ”▶ um die Option auf Ein oder Aus zu setzen. Wenn Sie die Standby-Suche auf Aus stellen, ist diese Funktion nicht verfügbar. Um die Standby-Suche nutzen zu können, stellen Sie bitte sicher, dass Sie die Option Standby-Suche auf Ein stellen.

Aktive Antenne (\*)

Markieren Sie die Option Aktive Antenne mit den Tasten “▼ oder “ ” ▲Wenn für die Antennenleistung durch Drücken der Tasten “◀ oder “ ▶die Option Ein gewählt wird, werden +5V in den Ausgang der Antenne gespeist. Damit können auch aktive Antennen verwendet werden. Hinweis: Wenn anstelle einer aktiven eine Standardantenne verwendet wird, sollten die Option auf "Aus" gestellt werden.

Übertragungstyp

Wenn Sie den gewünschten Übertragungstyp mit den Tasten “◀” oder “▶” einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an. Gibt es für den gewählten Typ keine gespeicherten Kanäle, wird die Meldung “Keine Kanäle für diesen Typ gefunden” (“No channels for this type have been found.”) angezeigt.

Spracheinstellungen

In diesem Menü kann der Benutzer die bevorzugte Sprache einstellen. Wählen Sie die Option "Sprache" im Menü Setup und drücken Sie die Taste OK. Das Menü Spracheinstellungen wird angezeigt.

Spracheinstellungen Menü Deutsch Bevorzugs - Audio Deutsch - Untertitel Deutsch - Guide Deutsch - Media Sub. (optional) Deutsch Aktuell - Audio Englisch - Untertitel Keine ▲ Navigieren INFO Mehr

Sie können die gewünschten Spracheinstellungen mit den Tasten “▼/“ ▲nd “ ”/“ ▼vomehmen. (\*) optional. Hinweis: Wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist, funktioniert das Menü Spracheinstellungen wie folgt:

Spracheinstellungen


Spracheinstellungen Bevorzugt Monü Deutsch Erste Audiosprache Deutsch Zweite Audiosprache Schwedisch Erste Untertitelsprache Deutsch Zweite Untertitelsprache Schwedisch Erste Teletextsprache Finnisch Zweite Teletextsprache Englisch Programm-Guide Englisch Media Sub. (optional) Finnisch Navigieren INFO Mehr

Verwenden Sie die Tasten “▼ oder “ ▲um die Menüoptionen zu markieren, und drücken Sie dann die Tasten “◀oder “ ▶ • Die Option Audiosprache wird zur Festlegung der Audiosprache des Kanals verwendet. Die primären Einstellungen haben die höchste Priorität, wenn mehrere Auswahlmöglichkeiten in einer Übertragung vorhanden sind. Die sekundären Einstellungen sind die Alternativen, wenn die primären Optionen nicht verfügbar sind. - EPG-Sprache: Wenn die empfangenen EPG-Daten die gewählte EPG-Sprache enthalten, werden die EPG-Sprachdaten entsprechend geändert. - Mit der Option Teletextsprache wird die gewünschte Teletextsprache eingestellt. - Medienuntertitel: Damit beim Ansehen einer Mediendatei über den Medienbrowser die Untertitel richtig angezeigt werden, verwenden Sie diese Einstellung, um eine Filmuntertitelsprache auszuwählen. Wählen Sie die gewünschte Sprachoption (optional) durch Drücken der Taste "“ oder ““ aus.

Installation

Das Menü Installation soll Ihnen hauptsächlich beim effektiven Erstellen einer Kanaltabelle behilfl ich sein. Wählen Sie die Option Installation aus dem Menü Hauptmenü durch Drücken der Tasten "▼ oder "▲".

Installation Antenneninstallation Kabelinstallation Diensteliste löschen Erstinstallation

Antenneninstallation (Aerial Installation)

Wählen Sie die Zeile Antenneninstallation und drücken Sie OK, um den Menüinhalt anzuzeigen.

Antenneninstallation Automatischer Sendersuchlauf Kanäle Suchlauf Frequenz Suchlauf Netzsuche

Automatische Kanalsuche

Die Automatische Suche wird gestartet, wenn die Taste OK gedrückt wird, während die Option Automatische Kanalsuche markiert ist. Auf dem Bildschirm wird folgender Hinweis eingeblendet:

Automatischen Sendersuchlauf starten? Die bestehende Programmliste wird gelöscht! Ja Nein

Markieren Sie über die Tasten "◀ oder "▶Ja oder Nein, und drücken Sie zur Bestätigung die Taste OK. Wenn Ja ausgewählt wird, beginnt die automatische Suche. Wenn Nein ausgewählt wird, wird die automatische Suche abgebrochen. Nach Abschluss der Suche nach digitalen Kanälen wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt:

Wollen Sie nach analogen Kanälen suchen? Ja Nein

Markieren Sie Ja und drücken Sie die Taste OK, um nach analogen Kanälen zu suchen. Das folgende Menü erscheint für die Suche nach analogen Kanälen:

PROGRAMTABELLE ► Sprache Deutsch Land D Teletext Sprache Westen ANTENNENKABEL ÜBERPR. AUTO. PROGRAMMIER SYSTEM ■ Ok ■ Abbrechen

Stellen Sie die Option Sprache ein, indem Sie die Taste “◀” oder “▶”drücken. Drücken Sie die Taste “▼” oder “▲um die Option Land zu markieren, und stellen Sie diese dann mit “◀oder “▶ein. Wählen Sie die Option Teletext-Sprache mit den Tasten ▼ oder “▲aus. Wählen Sie eine Region mit den Tasten “◀” oder “▶aus. Wenn Sie fertig sind, drücken Sie OK oder ROT, um fortzusetzen: Zum Abbrechen drücken Sie die Taste BLAU.

APS in Betrieb... D 277.00 MHz P002 C-12 28% Abbrechen

Nach Abschluss des APS wird die Programmtabelle auf dem Bildschirm angezeigt. In der Programmtabelle sehen Sie die Programmnummern sowie die Namen, die den Programmen zugeordnet sind.

Kanalsuche

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und es wird nur dieser Multiplexer nach Kanälen durchsucht. Für jede gültige Kanalnummer wird der Signalpegel und die Signalqualität auf dem Bildschirm eingeblendet. Bei Kanalsuche und automatischer Suche wird jeder bestehende Kanal in der Datenbank nicht noch einmal gespeichert, damit es keine Duplikate gibt.

Frequenzsuche

Geben Sie die gewünschte Frequenz ein. Drücken Sie OK, wenn Sie fertig sind, und das TV-Gerät beginnt die Frequenzsuche.

Netzwerksuche (Network Search)

Wenn Sie die Zeile Netzwerksuche (Network Search) wählen und die Taste OK drücken, wird der folgende Menübildschirm eingeblendet:

Wollen Sie die Netzsuche starten? Dabei wird die bisherige Kanalliste ersetzt. Ja Nein

Wählen Sie JA (YES) und der Bildschirm Netzwerksuche (Network Search) wird eingeblendet. Ser Vorgang wird dann gestartet.

Netzsuche Scanne Kanal: VHF 10. Bitte warten. Dies kann einige Minuten dauern. 0% 100% WDR W : arte (TV 177M 16qam 3/4) WDR W : Phoenix (TV 177M 16qam 3/4) WDR W : Das Erste (TV 177M 16qam 3/4) WDR W : WDR Düsseldorf (TV 177M 16qam 3/4) MENU Abtastung abbrechen

Während der Netzwerksuche (Network Search) werden Kanäle, die die entsprechende Netzwerk-Information haben, durch die automatische Suche lokalisiert. Nach Abschluss der Suche wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt. Die Installation der analogen Kanäle wird im Abschnitt "Automatische Kanalsuche" weiter oben erklärt.

Kabelinstallation

Wählen Sie die Zeile Kabelinstallation und drücken Sie OK, um den Menüinhalt anzuzeigen.

Kabelinstallation Automatischer Sendersuchlauf Frequenz Suchlauf Netzsuche

Automatische Kanalsuche

Die Automatische Suche wird gestartet, wenn die Taste OK gedrückt wird, während die Option Automatische Kanalsuche Automatische Kanalsuche markiert ist. Auf dem Bildschirm wird folgender Hinweis eingeblendet:

Wollen Sie die Netzsuche starten? Dabei wird die bisherige Kanalliste ersetzt. Ja Nein

Markieren Sie über die Tasten "◀ oder "▶Ja (Yes) oder Nein (No), und drücken Sie zur Bestätigung die Taste OK. Wenn Ja ausgewählt wird, beginnt die automatische Suche. Wenn Nein ausgewählt wird, wird die automatische Suche abgebrochen. In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten "▼" oder "▲Sie können den Frequenzbereich mit den Zifferntasten der Fernbedienung manuell eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet. Hinweis: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange. Nach Abschluss der Suche nach digitalen Kanälen wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt. Operation of analogue channel installation is explained in “Automatic Channel Scan” section above.

Frequenzsuche

Geben Sie die gewünschte Frequenz, Modulation und Symbolrate ein. Die Modulation kann auf Auto, 16QAM, 32QAM, 64QAM, 128QAM und 256QAM eingestellt werden. Drücken Sie OK, wenn Sie fertig sind, und das TV-Gerät beginnt die Frequenzsuche.

Netzwerksuche (Network Search)

Wenn Sie die Zeile Netzwerksuche (Network Search) wählen und die Taste OK drücken, wird der folgende Menübildschirm eingeblendet:

Netzsuche Startfrequenz 106000 KHz Endfrequenz 858000 KHz Suche step 8000 KHz 1.9 Eingabe eines Werts OK Suchen MENU Verlassen

Geben Sie die Start- und Stopfrequenzbereiche ein, innerhalb welcher Sie suchen wollen. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche nimmt dementsprechend zu. Wenn Sie fertig sind, drücken Sie OK, um fortzusetzen: Ser Vorgang wird dann gestartet. Während der Netzwerksuche (Network Search) werden Kanäle, die die entsprechende Netzwerk-Information haben, durch die automatische Suche lokalisiert und die entsprechenden Frequenzen dieser Kanäle angezeigt. Nach Abschluss der Suche wird eine Meldung eingeblendet, die die Suche nach analogen Kanälen abfragt Die Installation der analogen Kanäle wird im Abschnitt "Automatische Kanalsuche" weiter oben erklärt.

Diensteliste löschen (\*)

(\*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist. Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Drücken Sie die Taste "▼ oder "▲" um die Option Diensteliste löschen auszuwählen, und drücken Sie anschließend OK. Auf dem Bildschirm erscheint die folgende OSD-Meldung:

Sind Sie sicher, dass Sie alle Programme löschen wollen? Ja Nein

Drücken Sie OK zum Abbrechen. Wählen Sie Ja, indem Sie die Taste “◀” oder “▶” drücken, und anschließend OK, um alle Kanäle zu löschen.

Erste Installation

Sie können diese Option verwenden, um Standardeinstellungen zu laden, die werksseitig im Receiver gespeichert wurden. Um die Werkseinstellungen zu übernehmen, markieren Sie die Option "Erstinstallation" und drücken Sie die Taste OK. Dann werden Sie gefragt, ob Sie die Einstellungen löschen möchten oder nicht. Wählen Sie "Ja", indem Sie bei markiertem "Ja" die Taste OK drücken, um die bestehende Kanaltabelle zu löschen.

Erst Installation mit autom. Sendersuche starten? Ja Nein

Nach dem Laden der Werkseinstellungen wird das Menü "Erstinstallation" angezeigt. Das Menü für die Sprachauswahl erscheint als erstes auf dem Bildschirm. Wählen Sie über die Tasten “▼” oder “▲” die gewünschte Sprachoption und aktivieren Sie sie mit der Taste OK. Danach wird das Menü “Erstinstallation” auf dem Bildschirm angezeigt. Wählen Sie durch Drücken der Tasten “◀” oder “▶” die gewünschte Option für Land und drücken Sie die Taste OK (\*nur für EU-Länder). Als Nächstes erscheint die OSD zur Auswahl des Aktiven Antennenmodus auf dem Bildschirm. Stellen Sie diese mit den Tasten "◀ oder "▶ ein und drücken Sie OK, um fortzusetzen. Siehe den Abschnitt "Erste Einstellungen" für weitere Informationen. Wenn die Option aktiver Antennenmodus ausgewählt worden ist, wird über eine Meldung der Start der automatischen Suche abgefragt:

Möchten Sie die automatische Suche nach DIGITALEN Kanälen beginnen? Ja Nein

Markieren Sie die Option "Ja" durch Drücken der Tasten "◀ oder " ▶ und drücken Sie anschließend OK, um die Installation zu starten. Um eine "Ja" oder "Nein"-Option auszuwählen, markieren Sie die Option über die Tasten "◀ oder " ▶ und drücken Sie die Taste OK. Danach erscheint auf dem Bildschirm die folgende OSD-Meldung:

Bitte Art der Suche wählen Antenne Kabel

Wenn Sie Option KABEL (CABLE) wählen, wird der folgende Bildschirm angezeigt:

Netzsuche Startfrequenz 106000 KHz Endfrequenz 858000 KHz Suche step 2000 KHz 1...9 Eingabe eines Werts OK Suchen MENU Verlassen

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren einer Zeile verwenden Sie die Tasten "▼oder" " .Sie können den Frequenzbereich mit den Zifferntasten der Fernbedienung manuell eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Während des Suchvorgangs wird der Bildschirm Automatische Suche (Automatic Search) eingeblendet. Hinweis: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange. Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp wählen, sucht das Digital-TV nach digitalen terrestrischen TV-Sendern.

Automatischer Sendersuchlauf Scanne Kanal: UHF 21. Bitte wartes. Dies kann einige Minuten dauern. 0% 100% WDR W : arte WDR W : Phoenix WDR W : Das Erste WDR W : WDR Düsseldorf MENU Abtastung abbrechen

IDTV stellt sich automatisch auf die VHF-Übertragungskanäle ( ^** für EU-Länder) ein, sucht nach digitalen terrestrischen TV-Übertragungen und zeigt die Namen der gefundenen Kanäle an. Dieser Vorgang dauert etwa fünf Minuten. Über die Taste "MENU" können Sie den Suchvorgang jederzeit abbrechen. Hinweis: Kann das Digital-TV keine Kanäle speichern, wird die Meldung "Keine Kanäle verfügbar" auf dem Bildschirm angezeigt. Egal, ob Sie die Option ANTENNE (AERIAL) oder KABEL (CABLE) im Menü Suchtyp (Search Type) ausgewählt haben, wird nach Abschluss der automatischen Suche nach Digital-TV-Kanälen ein Abfragedialog eingeblendet, ob Sie analoge Kanäle suchen wollen. Die Installation der analogen Kanäle wird im Abschnitt "Automatische Kanalsuche" weiter oben erklärt.

Medienbrowser (im DTV-Modus)

Immer wenn Sie einen USB-Speicher an Ihr TV-Gerät anstecken, wird die folgende Meldung auf dem Bildschirm ausgegeben:

Inhalt des USB-Gerät anzeigen? Ja Nein

Markieren Sie über die Tasten "◀ oder "JA oder NEIN, und drücken Sie zur Bestätigung die Taste OK. Oder wählen Sie den Medienbrowser über die Tasten "Voder " " aus dem Hauptmenü. Drücken Sie OK, um den Inhalt des Medienbrowsers anzuzeigen. Sie können Audio-, Foto- und Videodateien (optional) von einem USB-Flashlaufwerk wiedergeben. Hinweis: Bestimmte USB-Geräte werden unter Umständen nicht unterstützt. Hinweis: Die Optionen Filmmodus und Pixellence können im Medienbrowser-Modus nicht eingestellt werden. Hinweis: Wenn Sie den USB-Stick einstecken, während sich das TV-Gerät im analogen Modus befi ndet, schaltet es automatisch in den Digital-TV-Modus um. Hinweis: Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie das TV-Gerät aus und wieder ein. Stecken Sie das USB-Gerät anschließend wieder ein.

Medienbrowser USB 1 USB 1 OK Diskbrowser MENU Verlassen

Drücken Sie OK, um den Inhalt zu durchsuchen, oder "MENU", um den Browser zu verlassen.

Wiedergeben von Audiodateien:


Medienbrowser /MP3 01 Violin Concerto No.2,KV 211,1 All.mp3 0001. 01 Violin Concerto... 0002. 02 Violin Concerto... 0003. 03 Violin Concerto... 0004. 04 Violin Concerto... 0005. 05 Violin Concerto... 0006. 06 Violin Concerto... 0007. 07 Synfonia Conce... 1...9 Springen OK Auswahl wiedergeben Wiedergeben Pause Stop 4 > Zurück/Vor INFO Zufall Loop

Aktuelle Datei (Taste OK): Gibt die ausgewählte Datei wieder. Wiedergabe (GRÜN) : Gibt alle Mediendateien in dem Verzeichnis beginnend mit der ausgewählten Datei wieder. Pause/Fortsetzen (Taste GELB): Pausiert die Wiedergabe oder setzt sie fort. Stop (ROT) : Stoppt die Wiedergabe der Datei. Vorherige/Nächste (◀/): Springt zur vorhergehenden oder nächsten Datei und gibt diese wieder. Zufallswiedergabe (INFO) : Gibt die Dateien in zufälliger Reihenfolge wieder. Ist der Zufallswiedergabemodus aktiviert, springt das Gerät bei Betätigung der Funktionen Nächste/Vorhergehende ebenfalls zufällig weiter. Endloswiedergabe (BLAU) : Wiederholt die ausgewählte Datei immer wieder

Betrachten von JPEG-Dateien


Medienbrowser /Picture 0001. Picture_001.jpg 0002. Picture_002.jpg 0003. Picture_003.jpg 0004. Picture_004.jpg 0005. Picture_005.jpg 0006. Picture_006.jpg 0007. Picture_007.jpg Picture_001.jpg 1-9 Springen OK Volibild ansehen Slideshow

Gehe zu (0 ... 9) : springt zur Datei, die über die Zifferntasten ausgewählt wird. OK: zeigt das ausgewählte Bild im Vollbildmodus an Wiedergabe / Slideshow (GRÜNE): startet die Slideshow mit allen Bildern im Verzeichnis.

Optionen für Slideshow


2/19 Pause WAST zurück zur Dateiliste Weiter Zurück/Vor Zufall Drehen Endlos-Schleife INFO Hilfe

Pause (GELB): Pausiert die Slideshow. Fortsetzen (GRÜN) : Slideshow fortsetzen. Vorherige/Nächste (◀/▶): Springtzurvorhergehenden oder nächsten Datei der Slideshow. Drehen (▼ / ▲: Drehen des Bilds mit den Tasten Auf/Ab EXIT: Zurück zur Dateiliste Zufall (ROT) : zeigt die Dateien im aktuellen Ordner in zufälliger Reihenfolge an. Das Symbol 📄 dreht das markierte Symbol. Wird während der Slideshow der Zufallsmodus aktiviert, werden die folgenden Bilder zufällig angewählt (ist die Endlos-Wiedergabe nicht aktiviert, stoppt die Slideshow am Ende. Ist die Endlos-Wiedergabe aktiviert, beginnt die Diaschau am Ende von Neuem). Endlos (GRÜN): Die Diaschau wird ständig fortgesetzt, und das Symbol 📋 wird hervorgehoben. Info: aktiviert die Funktionsleiste.

Video-Wiedergabe (optional)


callou sahilde.avi x1 00m05s 04m03s Wiedrgb. Stop OK Pause Rücklauf Vorlauf MENU Untertitel/Audio

Wiedergabe (Taste Rot): Startet die Videowiedergabe. Stop (Taste Blau): Stoppt die Videowiedergabe. Pause (Taste OK): Pausiert die Videowiedergabe. Rücklauf (Cursor nach links): Startet den Rücklauf. Vorlauf (Cursor nach rechts): Startet den Vorlauf. Menu (Taste MENU) : Stellt Untertitel/Audio ein. Sie können die Untertitel mit der Taste OK einstellen, bevor Sie die Wiedergabe starten, bzw. mit der Taste MENU, während die Wiedergabe läuft. Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzuschalten Hinweis: Im Medienbrowser-Modus sind die Modi PIP/PAP nicht verfügbar.

Menüsystem Analog-TV Menü Bild (Picture)


BILD Modus Kontrast Helligkeit Schärfe Farbe Farbtemperatur Rauschreduktion Filmmodus Game Mode Bildformat Nein Signal Natürlich 45 45 8 40 Normal Niedrig Aus Aus Auto

Modus

Je nach Ihren Wünschen können Sie die entsprechende Option Modus einstellen. Wählen Sie die Option Modus mit den Tasten “▼” oder “▲ Drücken Sie die Taste “” oder “”, um eine der folgenden Optionen auszuwählen: Pixellence (optional), Kino, Dynamisch und Natürlich.

Pixelence (optional)

Durch Aktivieren der Funktion PIXELLENCE können Sie die Bildeinstellungen des TV-Geräts optimieren und eine bessere Qualität erzielen. PIXELLENCE umfasst eine Verbesserung des Kontrasts, der Schärfe und der Farbwiedergabe sowie eine Hauttonerkennung und -korrektur. Sie können den Pixellence-Modus durch Drücken der Tasten “◀” oder “▶ umschalten. Drücken Sie die Taste OK, um die Umbenennungsfunktion zu aktivieren. Wählen Sie die Option Demo, um den Pixellence-Demo-Modus zu starten. Im Demo-Modus ist der Bildschirm in zwei Bereiche geteilt. In einem Bereich ist Pixellence aktiviert, der andere zeigt den Inhalt ohne Pixellence an. Drücken Sie die Taste OK, um den Demo-Modus zu verlassen. Beachten Sie: Die Aktivierung der Option PIXELLENCE wird für HD- oder High Defi nition- sowie SD- oder Standard Defi nition-Inhalte mit geringem Rauschen empfohlen. Die Optimierung durch PIXELLENCE ist bei solchen Inhalten viel deutlicher wahrzunehmen. Die Option Pixellence ist im PIP- oder PAP-Fenster nicht verfügbar.

Helligkeit/Kontrast/Farbe/Schärfe/Farbton

Drücken Sie die Tasten “ ” oder “ ”, am die gewünschte Option auszuwählen. Drücken Sie die Tasten “ ” oder “ ”, am den Wert einzustellen. Beachten Sie: Die Option Farbton ist nur sichtbar, wenn das TV-Gerät ein NTSC-Signal empfängt.

Farbtemperatur (Colour Temp)

Wählen Sie die Option Farbtemperatur mit den Tasten “▼ oder “” aus. Drücken Sie die Taste “◀ oder “”, um eine der folgenden Optionen auszuwählen: Kühl, Normal und Warm.

Beachten Sie :

• Die Option Kühl ergibt ein Bild mit leichter Betonung von Blau. • Die Option Warm ergibt ein Bild mit leichter Betonung von Rot. - Wählen Sie Normal für normale Farben.

Rauschreduktion

Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Wählen Sie die Option Rauschunterdrückung mit der Taste “▼” oder “▲aus. Drücken Sie die Taste “▼oder “”, am eine der folgenden Optionen auszuwählen: Niedrig, Mittel, Hoch und Aus.

Filmmodus

Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme. Wählen Sie die Option Filmmodus mit den Tasten "▼" oder "▲". Drücken Sie die Taste “◀” oder “▶, um diese Funktion auf Ein bzw. Aus zu stellen. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können.

Spielemodus (optional)

Wählen Sie die Spielemodus durch Drücken der Taste "▼oder" "▲Verwenden Sie die Taste " " oder "►", um den Spielmodus auf Ein oder Aus zu stellen. Wenn der Spielemodus auf Ein gestellt ist, werden spezielle Spieleinstellungen, die für eine bessere Videodarstellung optimiert sind, geladen. Während der Spielmodus aktiv ist, werden auch die Einstellungen für Bildmodus, Kontrast, Helligkeit, Schärfe, Farbe und Farbtemperatur ausgeblendet und deaktiviert.

Beachten Sie :

Die Taste zur Auswahl des Bildmodus auf der Fernbedienung reagiert nicht, während der Spielmodus aktiv ist. Wenn das TV-Gerät in den PIP-/PAP-Modus geschaltet wird, wird die Option Spielmodus aus dem Menü Bild ausgeblendet und deaktiviert.

Bildzoom (Picture Zoom)

Wählen Sie die Option Bildzoom durch Drücken der Taste"▼ oder " " aus. Verwenden Sie die Tasten "◀" oder "▶", um zwischen Auto, 16:9, 4:3, Panorama, 14:9, Kino, Untertitel oder Zoom auszuwählen. Beachten Sie: Der Bildmodus kann nur im Digital-TV-Modus auf 16:9 oder 4:3 eingestellt werden.

Zurücksetzen

Wählen Sie die Option Zurücksetzen mit den Tasten "Voder" "Aus. Drücken Sie die Tasten " oder " oder OK, um die Bildmodi auf die Werkseinstellungen zurückzusetzen.

Speichern

Wählen Sie die Option Speichern mit den Tasten ▼ oder “▲” aus. Drücken Sie die Taste “▶” oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung “Gespeichert...”.

Menü Ton


SOUND Lautstärke 20 Equalizer ▶ Balance 0 Kopfhörer ▶ Ton-Modus Mono AVL Ein SPDIF Ausgang Aus Basisverbreiterung Aus SRS TruSurround XT Aus Speichern

Lautstärke

Wählen Sie die Option Lautstärke mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste " " oder " ", um den Wert für die Lautstärke einzustellen.

Equalizer

Wählen Sie die Option Equalizer mit den Tasten "▼oder " " aus. Drücken Sie die Taste ", ▶m in das Menü Equalizer zu gelangen .

SOUND Equalizer ► Voreinstellung 120 Hz 500 Hz 1.5 kHz 5 kHz 10 kHz Speichern Benutzer 0 0 0 0 0 0

Drücken Sie die Tasten “◀” oder “▶”, um die Voreinstellung zu ändern. Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat, Klassik und Benutzer eingestellt werden. Wählen Sie die gewünschte Frequenz durch Drücken der Tasten "▼" oder "▲und erhöhen oder verringern Sie die Frequenzverstärkung, indem Sie die Taste "▲oder "▲drücken. Drücken Sie die Taste "MENU", um zum vorhergehenden Menü zurückzukehren. Beachten Sie: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Balance

Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt. Wählen Sie die Option Balance mit den Tasten "▼ oder "▲aus. Drücken Sie die Taste " " oder " ", um den Wert für die Balance einzustellen. Die Balance kann zwischen -32 und + 32 eingestellt werden.

Kopfhörer

Wählen Sie die Option Kopfhörer mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "", um das Menü Kopfhörer aufzurufen. Die Optionen des Untermenüs Kopfhörer werden im Folgenden beschrieben:

Lautstärke (Volume)

Wählen Sie die Option Lautstärke mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "", um die Kopfhörer-Lautstärke zu erhöhen. Drücken Sie die Taste "◀ um die Kopfhörer-Lautstärke zu verringern. Die Lautstärke des Kopfhörers kann zwischen 0 und 63 eingestellt werden.

Kopfhörer-Ton (optional)

Wählen Sie die Option Kopfhörer-Ton mit den Tasten "▼ oder " " Aus. Durch Drücken der Taste " " oder ► können Sie Haupt, PIP/PAP, Aktiv oder Inaktiv auswählen. Haupt : Ton des Hauptfensters. PIP/PAP : Ton des PIP/PAP-Fensters. Aktiv : Ton der aktuellen Auswahl. Inaktiv : Ton des gerade nicht aktiven Fensters.

Ton-Modus (optional)

Wählen Sie die Option Audiomodus mit den Tasten "▼" oder "▲aus. Durch Drücken der Taste " " oder "▶" können Sie zwischen den Modi Mono, Stereo, Dual I oder Dual II wählen, jedoch nur, wenn der gewählte Kanal den entsprechenden Modus unterstützt.

AVL

Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen). Wählen Sie die Option AVL mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste " " oder " ", um AVL auf Ein oder Aus zu stellen.

SRS TruSurr XT (optional)

Wählen Sie durch Drücken von "▼" oder "▲" die Option SRS TruSurr XT. Drücken Sie die Taste "◀" oder "▶", um die Option SRS TruSurr XT auf ein oder aus zu stellen. Beachten Sie: Wenn Sie die Option SRS TruSurr XT auf Ein einstellen, können unter Umständen einige Optionen im Menü Ton nicht eingestellt werden

SPDIF-Ausgang (optional)

Wählen Sie die Option SPDIF-Ausgang mit den Tasten "Voder" aus. Drücken Sie die Taste " oder " um SPDIF-Ausgang auf Ein oder Aus zu stellen

Audioausgang (Audio Out) (optional)

Drücken Sie die Taste “▼ oder “ ”, um die Option Audioausgang (Audio Out) auszuwählen. Drücken Sie die Taste “◀” oder “▶, um die Option Audioausgang (Audio Out) auf Lautsprecher oder LineOut/SPDIF zu stellen. Wenn Sie für die Option Audioausgang LineOut/SPDIF wählen, wird das Audiosignal über die angeschlossenen Aktivlautsprecher ausgegeben. In diesem Fall erfolgt die Audioausgabe nicht über die Lautsprecher des TV-Geräts, und auch die Stummschaltungsfunktion steht nicht zur Verfügung. Ist LineOut/SPDIF aktiviert, wird die Anzeige Audioausgang auf dem Bildschirm eingeblendet, wenn Sie die Lautstärketasten “▼” / “▲” oder die Stummschaltungs-Taste auf Ihrer Fernbedienung drücken. Audioausgang LineOut/SPDIF Wenn Sie für die Option Audioausgang über die Tasten "oder"Lautsprecher (Speaker)" wählen, wird das Audiosignal über die Lautsprecher des TV-Geräts ausgegeben.

Dolby Virtueller Lautsprecher (optional)

Diese Funktion lässt den Eindruck entstehen, dass der Klang nicht wie gewohnt aus den Boxen, sondern aus jeder Ecke des Raums kommt. Durch Drücken der Taste “◀ oder “ ▶ schalten Sie diese Funktion ein und aus. Beachten Sie: Wenn Sie die Option Dolby Virtueller Lautsprecher auf Ein einstellen, können unter Umständen einige Optionen im Menü Ton nicht eingestellt werden.

Dolby VS (optional)

Diese Funktion lässt den Eindruck entstehen, dass der Klang nicht wie gewohnt aus den Boxen, sondern aus jeder Ecke des Raums kommt. Drücken Sie die Tasten “◀/“▶, um Dolby VS auf Aus, Weit oder Referenz einzustellen. Beachten Sie: Wenn Sie die Option Dolby VS auf Ein einstellen, können unter Umständen einige Optionen im Menü Ton nicht eingestellt werden.

Dolby VS-Modus (optional)

Wenn Sie Dolby VS auf Referenz oder Weiteinstellen, sind die Optionen Dolby-VS-Modus verfügbar und können auf Film oder Musik eingestellt werden. Verwenden Sie die Taste “◀ oder “ ▶ zur Einstellung.

Effekt (optional)

Wenn Sie eine Sendung in Mono ansehen, können Sie die Option Effekt einstellen, um einen stereoähnlichen, besseren Klang zu erzielen. Wenn das aktuelle Soundsystem Stereo ist, wird durch Einschalten dieses Effekts der Raumklang tiefer. Wählen Sie die Option Effekt mit den Tasten “▼” oder “▲. Drücken Sie die Taste “ ” oder “ ”, um diese Funktion auf Ein bzw. Aus zu stellen

Speichern

Wählen Sie die Option Speichern mit den Tasten ▼ oder “▲” aus. Drücken Sie die Taste “▶” oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung “Gespeichert...”.

Menü Funktion


FUNKTION Pip-Pap Einschlaf-Funktion Kindersicherung Sprache Standard Format Blauer Hintergrund Menü Hintergrund Hintergrundbel. Menü Zeitlimit Teletext Sprache Aus Aus Deutsch Ein 0 Auto 15 sek Westen Kein Signal

Filmmodus (optional)

Drücken Sie die Taste "▼" oder " "um Filmmodus (Movie Sense) auszuwählen. Verwenden Sie die Tasten “◀” oder “▶” um die Option Filmmodus auf Niedrig, Mittel, Hoch oder Aus einzustellen. Solange die Funktion Filmmodus (Movie Sense) aktiv ist, werden die Videoeinstellungen des TV-Geräts für bewegte Bilder optimiert, um die Qualität und Lesbarkeit zu verbessern. Ist die Option Filmmodus auf Niedrig, Mittel oder Hoch eingestellt, steht die Option Filmmodus-Demo zur Verfügung. Ist eine dieser Optionen gewählt, beginnt der Demo-Modus, wenn Sie die OK-Taste drücken. Solange der Demomodus aktiv ist, bleibt der Bildschirm in zwei Hälften geteilt. Auf der einen Hälfte wird die Filmmodus-Funktion demonstriert, auf der anderen Hälfte wird das Bild mit den normalen Einstellungen für TV angezeigt.

Hinweise

• Die Funktion Filmmodus arbeitet bei Übertragungen mit 24 Einzelbildern/Sekunde. • Die Funktion Filmmodus ist nicht verfügbar, wenn der Spielemodus aktiv ist. Wenn Sie zu einer anderen Quelle schalten und die Funktion Filmmodus einschalten, wird der Spielemodus automatisch deaktiviert.

Pip-Pap

Markieren Sie im Menü Funktion die Option PIP durch Drücken der Tasten "▼ oder " "Aus. Drücken Sie "▶", um das Untermenü PIP aufzurufen :

FUNKTION PIP/PAP Menu ►PIP/PAP Menu Aus

Mit den Tasten “◀” oder “▶” können Sie auf PIP- oder PAP-Modus schalten oder die Funktion deaktivieren. Ist das TV-Gerät auf den PIP- oder PAP-Modus geschaltet, ändert sich das Untermenü PIP-PAP entsprechend und die folgenden Einstellungen sind auf dem Menübildschirm zu sehen. Beachten Sie, dass nur die Optionen Quelle und Swap in den Menüeinstellungen aktiv sind, wenn Sie mit der Option PIP-PAP auf den PAP-Modus schalten.

Pip-Pap

Diese Option regelt den PIP- und PAP-Modus. Mit den Tasten "◀ oder " ▶können Sie das TV-Gerät auf PIP, PAP oder auf Aus schalten.

PIP-Größe

Mit dieser Option können Sie die Größe des PIP-Fensters auswählen. Drücken Sie die Taste "▼oder "▲ um die Option PIP-Größe zu markieren. Mit der Taste "◀oder " " können Sie die Option PIP-Größe auf Klein oder Groß einstellen. Beachten Sie: Diese Einstellung ist nicht aktiv, wenn das TV-Gerät im PAP-Modus ist.

PIP-Position

Mit dieser Einstellung wird das Teilbild verschoben. Wählen Sie die Option PIP-Position mit der Taste “▼” oder “▲” aus. Verwenden Sie die Taste “◀” oder “▶” zum Einstellen der PIP-Position. Die verfügbaren Positionen sind: Unten Rechts, Unten Links, Oben Links und Oben Rechts.

Quelle

Mit der Option PIP-Quelle können Sie die Signalquelle für das Teilbild einstellen. Wählen Sie die Option PIP-Quelle mit der Taste "▼" oder "▲aus. Verwenden Sie die Taste "◀der " " zum Einstellen der PIP -Quelle.

Programm

Diese Einstellung kann nicht verwendet werden.

Programmtausch

Wählen Sie die Option Programmtausch mit der Taste "▼ oder " " aus. Verwenden Sie die Taste "◀" oder "▶ zur Einstellung. Mit dieser Funktion können Sie die Programme zwischen Haupt- und PIP-Fenster austauschen. Beachten Sie: Alle PIP/PAP-Modi werden im Anhang E aufgelistet.

Schlaf-Timer

Wählen Sie Schlaf-Timer durch Drücken der Taste “▼” oder “▲aus. Drücken Sie die Tasten “ ”◀der “▶”, um die Schlaf-Timer einzustellen. Der Timer kann zwischen Aus und 120 Minuten in 10 -Minuten-Intervallen eingestellt werden. Wenn der Schlaf-Timer aktiviert ist, schaltet das TV-Gerät nach Ablauf der ausgewählten Zeit automatisch in den Standby-Modus.

Kindersicherung

Drücken Sie die Taste ▼" oder "▲, um die Option Kindersicherung auszuwählen. Drücken Sie die Taste “◀” oder “▶”, um die Kindersicherung auf Ein oder Aus zu stellen. Wenn Ein gewählt wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes (mit Ausnahme der STANDBY-Taste) außer Funktion gesetzt. Wenn eine Taste gedrückt wird, erscheint die Meldung Kindersicherung Ein auf dem Bildschirm, während das Menü ausgeblendet bleibt.

Sprache

Wählen Sie die Option Sprache mit den Tasten “▼” oder “▲” aus. Wählen Sie eine Sprache mit den Tasten “◀” oder “▶” aus.

Standard-Bildformat

Wenn der Zoommodus auf AUTO, gestellt ist, stellt das TV-Gerät den Zoommodus automatisch in Abhängigkeit vom übertragenen Signal ein. Wenn keine WSS- oder Bildgrößeninformation vorhanden ist, verwendet das TV-Gerät die hier festgelegte Einstellung. Wählen Sie die Option Standard-Format mit den Tasten "▼ oder " " aus. Über die Taste " " ◀ oder "►" können Sie die Option Standard-Format auf Panorama, 16:9, 4:3 oder 14:9 einstellen. Beachten Sie: Im Digital-TV-Modus ist die Funktion Standardformat nicht verfügbar.

Blauer Hintergrund

Wenn das Signal schwach oder ausgefallen ist, ändert sich das TV-Bild auf blau. Um dies zu ermöglichen, stellen Sie die Option Blauer Hintergrund auf Ein. Wählen Sie die Option Blauer Hintergrund durch Drücken der Taste “▼” oder “▲aus. Drücken Sie die Taste “◀ oder ”▶, um die Option Blauer Hintergrund auf Ein bzw. Aus zu stellen.

Menühintergrund (optional)

Wählen Sie die Option Menühintergrund mit den Tasten "▼oder " "▲us. Sie können die Stärke des Menühintergrunds einstellen, indem Sie die Tasten "◀" oder "▶drücken.

Hintergrundbel.

Mit dieser Einstellung wird die Hintergrundbeleuchtung geregelt. Wählen Sie die Option Hintergrundbel. durch Drücken von "▼oder" "aus. Drücken Sie die Taste "◀oder" "um die Option Hintergrundbel. auf Auto, Minimum, Medium oder Maximum zu ändern.

Menü Zeitlimit

Um eine bestimmte Anzeigedauer für die Menüschirme einzustellen, stellen Sie hier den gewünschten Wert ein. Wählen Sie die Option Menü Zeitlimit mit den Tasten "▼" oder "aus. Über die Taste " " oder " " können Sie das Menü Zeitlimit auf 15 Sek., 30 Sek. oder 60 Sek. einstellen.

Teletextsprache (TXT Language)

Wählen Sie die Option Teletext-Sprache mit den Tasten "▼oder " " aus. Stellen Sie über die Taste "◀" oder "▶" die Teletext-Sprache auf West, Ost, Griechenland-Türkei, Kyrillisch, Arabisch oder Persisch ein .

HDMI-PC-Vollmodus (optional)

Wenn Sie den PC-Bildschirm über einen externen Anschluss im HDMI-Modus sehen wollen, muss die Option HDMI-PC-VOLLMODUS aus Ein gestellt werden, damit das Bildverhältnis richtig eingestellt wird. Bei bestimmten Auflösungen kann sie auch deaktiviert sein. Beachten Sie: Wenn Sie ein HDMI-Gerät anschließen und das TV-Gerät in den HDMI-Modus schalten, wird diese Option sichtbar (außer in der Auflösung 1080i/1080p).

Vollmodus (optional)

Wenn Sie ein Gerät über HDMI oder YPbPr anschließen und die Auflösungen 1080i/1080p einstellen, ist die Option Vollmodus sichtbar. Sie können den Vollmodus über die Tasten “◀ oder “▶” auf 1:1 oder Normal einstellen. Wenn Sie 1:1 auswählen, wird das Bildverhältnis richtig eingestellt. Wenn Sie normal wählen, kann das Bildverhältnis erweitert werden.

Ext. Ausgang

Wählen Sie die Option Ext. Ausgang mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste " " oder " ", ▶ um Ext. Ausgang auf Ein oder Aus zu stellen.

Beachten Sie :

Zum Kopieren von einem DVD- oder VCR-Gerät sollten Sie die gewünschte Quelle aus dem Menü Quelle auswählen und im Menü Funktion die Option Ext. Ausgang auf "Ein" schalten.

Menü Installation


PROGRAMMIERUNG Programm 1 Band C Kanal 5 Farb Norm Auto Ton Norm BG Feinabstimmung 0 Suchlauf 175.25 MHz Speichern

Programm

Wählen Sie die Option Programm mit den Tasten ▼ oder “▲aus. Wählen Sie eine Programmnummer mit den Tasten “◀ oder “ ”aus. Sie können außerdem eine Nummer eingeben, in dem Sie die Zifferntasten auf der Fernbedienung verwenden. Sie können 200 Programme zwischen 0 und 199 speichern.

Band

Für Band können Sie entweder C oder S auswählen. Drücken Sie die Taste “◀ oder “▶, um Band auszuwählen.

Kanal

Der Kanal kann über die Taste ◀ oder "▶oder die Zifferntasten verändert werden.

Farbnorm

Wählen Sie die Option Farbnorm mit den Tasten "▼oder " "▲aus. Drücken Sie die Taste "◀" oder "◀", um die Farbnorm auf PAL, PAL 60, SECAM oder AUTO zu ändern.

Tonnorm

Wählen Sie die Option Tonnorm mit den Tasten "▼ oder " " aus. Drücken Sie die Taste " " ◀ oder "►, um die Option Tonnorm auf BG, DK, I, L oder L' zu ändern.

Feinabstimmung

Wählen Sie die Option Feinabstimmung durch Drücken der Taste ▼ oder “▲aus. Drücken Sie die Taste ◀ oder “▶, um die Abstimmung einzustellen.

Suche (Search)

Wählen Sie die Option Suchlauf mit den Tasten ▼ " oder "▲aus. Drücken Sie die Taste " " oder " ",▶ um die Programmsuche zu starten. Sie können auch die gewünschte Frequenz über die Zifferntasten eingeben, wenn die Suchoption markiert ist.

Speichern

Wählen Sie die Option Speichern mit den Tasten ▼ oder “▲” aus. Drücken Sie die Taste “▶” oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung “Gespeichert...”.

Menü Programmierung in den AV-Modi

Im Menü Programmierung erscheint der folgende Bildschirm, wenn das TV-Gerät in den AV-Modi arbeitet. Beachten Sie, dass nur eingeschränkte Optionen zur Verfügung stehen. Schalten Sie in den TV-Modus, um den gesamten Inhalt des Menüs Programmierung zu sehen.

PROGRAMMIERUNG Farb Norm Speichern Auto

Farbnorm (Colour System)

Wählen Sie die Option Farbnorm mit den Tasten "▼" oder "▲aus. Drücken Sie die Taste "◀oder " ",▶ um die Farbnorm auf PAL, SECAM, PAL60, AUTO, NTSC 4,43 oder NTSC 3,58 zu ändern.

Speichern

Wählen Sie die Option Programm speichern mit den Tasten "▼ oder " " aus. Drücken Sie die Taste " " ▶ oder OK, um die Einstellungen zu speichern. Auf dem Bildschirm erscheint die Meldung " Gespeichert...".

Programmtabelle

Wählen Sie die Option Programmtabelle durch Drücken der Taste "◀ oder " "aus .

PROGRAMMÄBELLE P001 ---- P011 ---- P002 ---- P012 ---- P003 ---- P013 ---- P004 ---- P014 ---- P005 ---- P015 ---- P006 ---- P016 ---- P007 ---- P017 ---- P008 ---- P018 ---- P009 ---- P019 ---- P010 ---- P020 ---- ■ Name ■ Sortieren ■ Löschen ■ APS

Durch Bewegen des Cursors in vier Richtungen können Sie auf einer Seite 20 Programme erreichen. Sie können den Cursor in den Seiten auf oder ab bewegen, indem Sie die Navigationstasten drücken, um alle dieser Programme im TV-Modus zu sehen (außer dem AV-Modus). Mit der Cursorbewegung erfolgt automatisch die Programmauswahl.

Name

Sie können den Namen eines ausgewählten Programmes durch Drücken der Taste ROT ändern. Der erste Buchstabe des ausgewählten Namens wird markiert. Drücken Sie die Taste “▼” oder “▲”, um diesen Buchstaben zu ändern und die Taste “◀ oder ”, um die anderen Buchstaben auszuwählen. Speichern Sie den Namen, indem Sie die Taste ROT drücken.

Verschieben/Sortieren

Wählen Sie das einzufügende Programm über die Navigationstasten aus. Drücken Sie die Taste GRÜN. Verschieben Sie das ausgewählte Programm mit Hilfe der Navigationstasten zum gewünschten Programmplatz und drücken Sie erneut die Taste GRÜN.

Löschen (Delete)

Drücken Sie die Taste GELB, um ein bestehendes Programm zu löschen. Wenn Sie die Taste GELB nun nochmals drücken, wird das ausgewählte Programm aus der Programmliste gelöscht und die anderen Programme rücken entsprechend nach oben.

APS (Autoprogrammiersystem)

Wenn Sie die Taste BLAU für APS drücken, erscheint das Menü Autoprogrammiersystem auf dem Bildschirm :

PROGRAMNTABELLE ► Land D WARNUNG! Vorgespeicherte Programme werden gelöscht ■ Ok ■ Abbrechen

Drücken Sie◀" oder ►", um Ihr Land auszuwählen. Wenn Sie die APS-Funktion abbrechen möchten, drücken Sie die Taste BLAU. Wenn Sie die Taste OK oder ROT zum Starten des APS drücken, werden alle gespeicherten Programme gelöscht und das TV-Gerät sucht erneut nach den verfügbaren Kanälen. Während der Suche wird die folgende OSD-Meldung eingeblendet:

APS in Betrieb... D 527.50 MHz P004 C-21 59% Abbrechen

Wenn Sie die Taste BLAU drücken, wird die APS-Funktion gestoppt und die Programmtabelle wird am Bildschirm angezeigt. Wenn Sie warten, bis der APS-Vorgang abgeschlossen ist, wird die Programmtabelle mit den gefundenen Programmen angezeigt.

Menü Quelle

Drücken Sie die Taste “▼oder“, ▲m das sechste Symbol auszuwählen. Drücken Sie anschließend “▶” oder OK. Das Menü Quelle erscheint auf dem Bildschirm :

QUELLE : TV TV DTV/USB EXT-1 EXT-2 FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 YPbPr

Markieren Sie im Menü Quelle über die Taste ▼ oder "▲eine Quelle und wechseln Sie in diesen Modus, indem Sie die Taste ▶drücken. Optionen für Quelle sind; TV, DTV/USB, EXT-1, EXT-2, FAV, HDMI-1, HDMI-2, HDMI-3, HDMI-4, YPbPr oder PC-VGA. Beachten Sie: Wenn Sie optionale Geräte an Ihr TV-Gerät angeschlossen haben, müssen Sie den entsprechenden Eingang wählen, um das Bild von dieser Quelle zu wählen.

Menüsystem im PC-Modus

Lesen Sie den Abschnitt "Anschließen des LCD-TVs an einen PC" für den Anschluss eines PCs an das TV-Gerät. Um auf die Quelle PC zu schalten, drücken Sie die Taste "AV/SOURCE" auf der Fernbedienung und wählen Sie PC als Eingang. Sie können auch das Menü "Quelle" verwenden, um zum PC-Modus zu schalten. Beachten Sie, dass die Menüeinstellungen für den PC-Modus nur verfügbar sind, wenn das TV-Gerät im PC-Modus ist.

Menü PC Lage

Wählen Sie das erste Symbol durch Drücken der Taste “◀ oder “▶. Das Menü PC Lage erscheint auf dem Bildschirm :

PC LAGE Auto-Position Bildlage Horizontal —— 50 Bildlage Vertikal —— 33 Phase —— 31 Pixelfrequenz —— 50 Kein Signal

Auto-Position

Wenn Sie das Bild horizontal oder vertikal in eine unerwünschte Position verschieben, können Sie mit dieser Option das Bild automatisch in die richtige Position verschieben. Mit dieser Einstellung wird daher automatisch die Anzeige optimiert. Wählen Sie die Option Auto-Position mit den Tasten "▼" oder "▲ Drücken Sie die Taste OK oder " ",◀▶". Warnung: Bitte stellen Sie sicher, dass die automatische Einstellung mit einem Vollbild vorgenommen wird. So erzielen Sie die besten Resultate.

Bildlage Horizontal

Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben. Wählen Sie die Option Bildlage Horizontal mit der Taste “▼” oder “▲aus. Verwenden Sie die Taste “◀” oder “”, um den Wert einzustellen.

Bildlage Vertikal

Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben. Wählen Sie die Option Bildlage Vertikal mit der Taste "▼ oder " " aus. Verwenden Sie die Taste " " oder ", um den Wert einzustellen.

Phase

Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten. Wählen Sie die Option Phase mit den Tasten▼" oder "▲aus. Verwenden Sie die Taste " " oder " ", um den Wert einzustellen.

Pixelfrequenz

Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten. Wählen Sie die Option Pixelfrequenz mit den Tasten "▼" oder "▲aus. Verwenden Sie die Taste "◀der", um den Wert einzustellen.

PC-Bildmenü

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor: Drücken Sie die Taste “◀” oder “▶”, um das zweite Symbol auszuwählen. Das PC-Bildmenü erscheint auf dem Bildschirm. Die Einstellungen für Helligkeit, Kontrast, Farbe und Farbtemperatur in diesem Menü entsprechen den im "Menüsystem Analog-TV" im Menü TV-Bild vorgenommenen Einstellungen. Beachten Sie : Wenn Sie die Option Farbtemperatur auf Benutzer stellen, können Sie die Einstellungen für R, G und B selbst definieren. Die Einstellungen für Audio, Funktion und Quelle sind identisch mit jenen, die unter Menüsystem Analog-TV erklärt werden.

Anzeige der TV-Information

Programmnummer, Programmname, Klanganzeige und Zoom-Modus werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste INFO gedrückt wird.

Stummschaltungsfunktion

Drücken Sie die Taste um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste "×" drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen.

Picture-in-Picture (PIP)- und Picture-and-Picture (PAP)-Modi

Drücken Sie die Taste einmal, um in den PIP-Modus zu wechseln. Im PIP-Modus wird ein kleines Bild (PIP-Bild) im Hauptbild angezeigt. Für das PIP-Fenster stehen eine Größe und 4 Positionen (links oben, rechts oben, links unten und rechts unten) zur Auswahl. Das Bildverhältnis des PIP-Fensters ist mit 4:3 festgelegt. Wird der PIP-Modus aufgerufen, ist das aktive Fenster das PIP-Fenster. Dieses wird mit einem weißen Rahmen umgeben dargestellt. Das aktive Fenster kann über die Tasten “◀” oder “▶geändert werden. Die OSD-Statusinfo bezieht sich auf das aktive Fenster. Die Position der Status-OSDs ist für beide Fenster gleich. Drücken Sie nochmals die Taste "■■" um den PAP-Modus zu verlassen. Im PAP-Modus werden zwei Fenster gleicher Größe auf dem Bildschirm angezeigt. Die Bildverhältnisse beider Fenster sind festgelegt. Wenn Sie in den PAP-Modus schalten, wird das Hauptfenster im PIP-Modus auf der rechten Seite des Bildschirms dargestellt. Das aktive Fenster kann über die Tasten “◀” oder “▶”. Drücken Sie nochmals die Taste "■■" um den PAP-Modus zu verlassen.

Auswahl Bildmodus

Durch Drücken der Taste PP können Sie die Einstellungen für den Bildmodus je nach Wunsch vornehmen. Die verfügbaren Optionen sind Dynamisch, Natürlich, Kino und Pixellence. Hinweis : This function will not be available while in PC mode.

Standbild

Sie können das Bild auf dem Bildschirm anhalten, indem Sie im TV-Modus die Taste "OK" auf der Fernbedienung drücken. Drücken Sie die Taste "OK", um das Bild festzuhalten. Drücken Sie nochmals diese Taste, um den Standbildmodus zu verlassen.

Zoom-Modi

Sie können das Bildseitenverhältnis (Bildformat) des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen. Drücken Sie die Taste "WIDE", um den Zoommodus direkt zu ändern. Die verfügbaren Zoommodi werden unten angeführt.

Beachten Sie:

In den YPbPr - und HDMI -Modi mit den Auflösungen 720p-1080i ist nur der Modus 16:9 verfügbar. Im PC-Modus ist nur der Modus 16:9 verfügbar.

Auto

Wenn ein WSS-Signal (Wide Screen Signaling = Breitbildsignal) mit dem Bildseitenformat im Sendesignal oder im Signal von einem externen Gerät enthalten ist, ändert das TV-Gerät automatisch den ZOOM-Modus in Übereinstimmung mit dem WSS -Signal. \- Wenn der AUTO-Modus wegen schlechter Qualität des WSS-Signals nicht richtig funktioniert, oder wenn Sie den ZOOM -Modus selbst ändern wollen, können Sie manuell zu einem anderen ZOOM -Modus wechseln.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

Diagram showing transformation of a square with four circles into a larger square, no text or symbols present

\- Für Bilder mit einem Bildseitenverhältnis von 16:9, die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9 -Modus.

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

Diagram showing transformation of a square with circular holes into a larger square, no text or symbols present

Panorama

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Diagram showing transformation of a square with four circles into a larger square with four circles (no text or symbols)

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

Diagram showing transformation of a square with a circle and surrounding circles into a larger square (no text or symbols)

Kino (Cinema)

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

Diagram showing transformation of a square with four circles inside, resulting in a larger square with four circles (no text or symbols)

Untertitel

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

SUBTITLE SUBTITLE

Zoom

Mit dieser Option können Sie das Bild vergrößern.

Diagram showing a square with four circles and an arrow pointing to a circular shape, both without any text or symbols.

Beachten Sie: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten "▼/ " ▲ drücken, während als Bildformat Panorama, 14:9, Kino oder Untertitel ausgewählt ist .

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden. Die Teletext-Funktionstasten werden unten angeführt :

“Teletext Ein-Aus / PAT-Modus

Aktiviert bei einmaligem Drücken den Teletext. Durch Drücken dieser Taste wird der Bildschirm in zwei Fenster unterteilt. In einem wird der Teletext angezeigt, im anderen der aktuelle TV-Kanal. Durch nochmaliges Drücken wird der Teletext-Modus verlassen.

Index

Dient zur Auswahl der Teletext-Indexseite.

Vergrößern

Drücken Sie einmal diese Taste, um die obere Hälfte der Seite zu vergrößern, und nochmals, um die untere Hälfte vergrößern zu lassen, Wenn Sie die Taste nochmals drücken, kehren Sie zur normalen Anzeigegröße zurück.

“E?”Anzeigen

Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

Mix

Blendet den Teletext über dem aktuellen Programm ein.

Halten

Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

Unterseiten

Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist. Wenn der Teletext nicht aktiviert ist, wird die Zeitinformation angezeigt, sofern das entsprechende Programm Teletext überträgt.

P+ / P- und Ziffern (0-9)

Zum Auswählen einer Seite drücken. Beachten Sie: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Farbtasten

(ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPtext. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT -System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOPtext -System vorhanden ist. Durch Drücken der Tasten P - oder P + wird die jeweils nächste oder vorhergehende Seite angefordert.

Tipps

Pfl ege des Bildschirms

Reinigen Sie den Bildschirm mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können. Stecken Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Geräts aus. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Bleibendes Bild

Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LCD-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab. Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom

Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität

Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein. Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild

Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton

Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste □unterbrochen? Es funktioniert nur ein Lautsprecher. Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung

Das Gerät spricht nicht auf die Fernbedienung an. Möglicherweise sind die Batterien leer. In diesem Fall können Sie das TV-Gerät immer noch über die Tasten am Gerät bedienen.

Eingabequellen

Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Anhang A: Typische Anzeigemodi PC-Eingang

Das Display hat eine maximale Auflösung von 1920 x 1200. Die folgende Tabelle illustriert einige der typischen Anzeigemodi. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen. Die unterstützten Auflösungen werden unten aufgelistet. Wenn Sie Ihren PC mit einer nicht unterstützten Auflösung betreiben, erscheint eine Warnmeldung am Bildschirm. Hinweis: Mit (\*) markierte Auflösungsmodi sind in den PIP-/PAP-Modi nicht verfügbar.

Index	Auflösung Frequenz				Standard	Unterstützte Zoommodi
	Hor. Ver	Ver (Hz)		Hor.(kHz)
1 640	350 85 37.9	VESA 16:9, 4:3
2 640	400 85 37.9	VESA 16:9, 4:3
3 640	400 70 31.5	IBM VGA	16:9, 4:3
4 640	480 60 31.5	VESA 16:9, 4:3
5 640	480 66 35.0	MAC	16:9, 4:3
6 640	480 72 37.9	VESA 16:9, 4:3
7 640	480 75 37.5	VESA 16:9, 4:3
8 640	480 85 43.3	VESA 16:9, 4:3
9 800	600 56 35.2	VESA 16:9, 4:3
10 800	600 60 37.9	VESA 16:9, 4:3
11	800 600	70 43.8		16:9, 4:3
12 800	600 72 48.1	VESA 16:9, 4:3
13 800	600 75 46.9	VESA 16:9, 4:3
14 800	600 85 53.7	VESA 16:9, 4:3
15 832	624 75 49.7	MAC	16:9, 4:3
16 1024	768 43 35.5			VESA(interlace)	16:9, 4:3
17 1024	768 60 48.4	VESA 16:9, 4:3
18*	1024 768	70 56.5 V	ESA 16:9, 4:3
19*	1024 768	72 57.7		16:9, 4:3
20*	1024 768	75 60.0		16:9, 4:3
21*	1024 768	85 68.3		16:9, 4:3
22 1152	864 60 53.8			16:9, 4:3
23*	1152 864	70 64.2 V	ESA 16:9, 4:3
24*	1152 864	75 67.5 V	ESA 16:9, 4:3
25*	1152 864	85 77.1 V	ESA 16:9, 4:3
26*	1152	870	75	68.9	MAC	16:9, 4:3
27 1280	768 60 47.7	VESA 16:9, 4:3
28 1360	768 60 47.7			16:9, 4:3
29*	1280 768	75 60.2 V	ESA 16:9, 4:3
30 1280	960 60 60.0	VESA 16:9, 4:3
31*	1280 960	75 75.0 V	ESA 16:9, 4:3
32*	1280 960	85 85.9 V	ESA 16:9, 4:3
33 1280	1024	60 64.0 V	ESA	16:9
34*	1280	1024	75	80.0	VESA	16:9
35*	1280	1024	85	91.1	VESA	16:9
36 1400	1050	60 65.3			16:9
37*	1400	1050	75	82.3		16:9
38 1440	900 60 55.9			16:9
39*	1440 900	75 70.6			16:9
40*	1600	1200	60	75.0	VESA	16:9
41 1680	1050	60 65.3			16:9
42*	1920	1200	60	74.5		16:9

Anhang B: AV- und HDMI-Signalkompatibilität (Eingangssignaltypen)

Quelle Untertützte Signale Verfügbar
EXT-1(SCART 1)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
EXT-2(SCART-2)	PAL 50/60 O
	NTSC 60 O
	RGB 50 X
	RGB 60 X
FAV	PAL 50/60 O
	NTSC 60 O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50 Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
	1080P 24 HZ	O

(X: Nicht möglich, O : Möglich) Hinweis: In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts. Anhang C: PIP-/PAP-Kombinationen

HAUPTBILD	TV DTV/USB Scart1 Scart2 FAV HDMI1 HDMI2 HDMI3 HDMI4 YPbPr										PC-VGA
TV	×	×	√(RGB)	×		×	√	√	√	√	√
DTV/USB	×		×		√	√	√	√	√	√	√
Scart1	√(RGB)	√	×	√(RGB)	√(RGB)	√	√	√	√	√	√
Scart2	×	√	√(RGB)	×		×	√	√	√	√	√
FAV	×	√	√(RGB)	×		×	√	√	√	√	√
HDMI1	√		√		√	√	√	×	×	×	×
HDMI2	√		√		√	√	√	×	×	×	×
HDMI3	√		√		√	√	√	×	×	×	×
HDMI4	√		√		√	√	√	×	×	×	×
YPbPr	√		√		√	√	√	√	√	√	√
PC-VGA	√		√		√	√	√	√	√	√	√

(RGB): Dies zeigt an, dass die Auswahl nur möglich ist, wenn an Scart-1 ein RGB-Signal anliegt. Einschränkungen: Scart-1 muss ein RGB-Signal haben, um mit den Quellen TV, Scart-2, FAV und PIP/PAP zu ermöglichen. Wenn diese Quellen im Hauptfenster angezeigt werden und Scart-1 kein RGB-Signal hat, kann die PIP/PAP-Quelle nicht auf die Quelle Scart-1 geschaltet werden. Wenn die Quelle Scart-1 im Hauptfenster angezeigt werden und Scart-1 kein RGB-Signal hat, kann die PIP/PAP-Quelle nicht auf die Quelle TV, Scart-2 oder FAV geschaltet werden. Anhang D: Im USB-Modus unterstützte Dateiformate

Medium	Datei-erweiterung	Format		Hinweise
		Video Audio		(Max. Auflösung / Bitrate etc.)
Film(Optional)	.avi	XviD	PCM/MP3	Videos in Standardauflösung (bis zu 720x576)werden unterstützt.
Musik	.mp3	--	MPEG 1/2Layer 1/2/3 (MP3)	(CBR und VBR bis zu 320 Kbps)
Foto	.jpg	Baseline JPEG		Bis zu 5760x4608 Auflösung.Hochaufl ösende Progressive-JPEGs werdennicht unterstützt.
Ext.Untertitel(Optional)	.srt			Nur zeitbasierte Untertitelformatewerden unterstützt.
	.sub (mit Ausnahme des MicroDVD-Formats)			Framebasierte Untertitelformate (z. B.MicroDVD) werden nicht unterstützt.

Anhang E: Unterstützte DVI-Auflösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Auflösungsinformationen halten.

	24Hz 2	5Hz 30Hz	50Hz	60Hz
480i					☑
480p					☑
576i				☑
576p				☑
720p				☑	☑
1080i				☑	☑
1080p	☑	☑	☑	☑	☑

Technische Daten

TV-ÜBERTRAGUNG

PAL/SECAM B/G D/K K' I/I' L/L'

EMPFANGSKANÄLE

VHF (BAND I/III) UHF (BAND U) HYPERBAND

ANZAHL DER VOREINGESTELLTEN KANÄLE

200

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

SRS TruSurround XT

Audio-Ausgangsleistung

(W_RMS.) (10% THD) 2×8

LEISTUNGSAUFNAHME (W)

190 W (max) < 1 W (Standby)

PANEL

16:9-Display, 37" Bildschirmgröße

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 245 x 919 x 631 Gewicht (kg): 14,4 TxLxB (Ohne Standfuß): 101 x 919 x 595 Gewicht (kg): 13,6

Digitaler Empfang (DVB-T)

Übertragungsstandards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbolrate: COFDM mit 2K/8K FFT-Modus. -Modulation: 16-QAM - 64-QAM FEC für alle DVB-Modi (wird automatisch gefunden)

ii. VIDEO

-H.264 (MPEG-4 p. 10) Main- und High Profi le Level 4.1/MPEG-2 MP@HL Videodecoder. -HD-Anzeige kompatibel mit mehreren Formaten (1080i, 720p, 576p) -Analoge CVBS-Ausgabe.

iii. AUDIO

-MPEG-1 Layer I/II, MPEG-2 Layer II, AAC, HEAAC, AC3 -Unterstützte Abtastfrequenzen 32, 44,1 und 48 kHz

Digitaler Empfang (DVB-C)

Übertragungsstandards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s -Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM und 256-QAM

ii. VIDEO

Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601-Format. -Analoge CVBS-Ausgabe.

iii. AUDIO

Alle MPEG1 Layer 1- und 2-Modi -Unterstützte Abtastfrequenzen 32, 44,1 und 48 kHz

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines Produktes unseres Hauses entschieden haben, und wünschen Ihnen viel Spaß mit diesem hochwertigen Produkt. Unsere strenge Fertigungskontrolle gewährleistet die hohe Qualität unserer Geräte. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von

2 Jahren

ab Kaufdatum nach den nachfolgenden Bedingungen: 1. Diese Garantie lässt Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer des Gerätes unberührt. Diese Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschränkt. 2. Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz 3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum. 4. Unsere Garantieleistung umfasst während der Garantiedauer nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, Materialkosten und die Transportkosten des Gerätes innerhalb der Schweiz. 5. Zur Geltendmachung Ihrer Beanstandung setzen Sie sich bitte mit folgender Servicenummer in Verbindung:

M-Infoline 0848 84 0848 www.migros.ch

Es wird empfohlen die Originalverpackung aufzubewahren, um im Garantiefalle einen sicheren Transport des Gerätes zu gewährleisten. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die schnelle Reparatur und Rücklieferung des Gerätes. Wir empfehlen 6. Sie müssen den Kaufnachweis führen. Hierzu genügt das Original des Kassenzettels, den Sie dem Gerät beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns eine Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück und berechnen Ihnen eine Pauschale für Transport und Ausarbeitung des Kostenvoranschlags. 7. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet. 8. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind. 9. Kein Garantieanspruch besteht: - bei unsachgemäßer Behandlung - bei mechanischer Beschädigung des Gerätes von außen - bei Transportschäden - bei Verschleiß - bei Bedienungsfehlern - bei Aufstellung des Gerätes in Feuchträumen oder im Freien - bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind - bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung - bei Missachtung der Bedienungsanleitung. - wenn das Gerät keinen technischen Defekt aufweist. - bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 festgelegten (Pixelfehlerklasse II) Toleranzen liegen 10. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingskosten, etc.). Hierdurch wird jedoch unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, nicht eingeschränkt oder ausgeschlossen. 12. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten. 13. Zur Validisierung Ihres Anspruches und um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte immer den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw...) Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät!

Contents

Features 41 Introduction......41 Accessories 41 Preparation....41 Safety Precautions 41 Power Source 41 Power Cord 42 Moisture and Water 42 Cleaning.... 42 Heat and Flames 42 Lightning 42 Replacement Parts 42 Servicing 42 Waste Disposal 42 Information for Users in European Union Countries 42 Disconnecting the Device 42 Disconnecting the Device 42 Headphone Volume 42 Installation.... 42 LCD Screen 43 Warning 43 Inserting Batteries in the Remote Control Handset 43 Switching the TV On/Off 43 To Switch the TV On 43 To Switch the TV Off 43 Overview of the Remote Control 44 LCD TV and Operating Buttons 45 Viewing the Connections- Back Connectors ..... 45 Viewing the Connections - Side Connectors ..... 47 Power Connection 47 Aerial Connection 47 Using Digital Multimedia Connectors...... 48 USB Memory Connection 48 Connecting the LCD TV to a PC 48 Connecting to a DVD Player.... 48 Using Side AV Connectors 49 Connecting Other Equipment via Scart 49 Input Selection 49 Basic Operations 50 Operation with the Buttons on the TV 50 Operation with the Remote Control 50 Initial Settings 50 General Operation 51 Electronic Programme Guide (EPG).... 52 Programme Options.... 52 Analogue Teletext 53 Widescreen....53 IDTV Menu System 53 Channel List 53 Navigating the Entire Channel List 53 Moving the channels in the channel list 53 Deleting the Channels in the Channel List ..... 53 Renaming channels 54 Adding Locks to Channels 54 Setting Favourites 54 Program Guide 54 Timers....54 Common Interface 55 TV Setup 55 Setup 55 Configuration 55 Time Settings(\*\*) (Optional) 56 Language Settings 57 Language Settings 57 Installation.... 58 Media Archive (in DTV mode) 61 Video Playback (optional) 62 Analogue TV Menu System 62 Picture Menu.... 62 Sound Menu 63 Feature Menu 64 Install Menu 66 Source Menu 67 PC Mode Menu System.... 68 PC Position Menu 68 Displaying TV Information 68 Mute Function 68 PIP (Picture-in-Picture) and PAP (Picture-and- Picture) Modes 68 Picture Mode Selection.... 69 Freezing Picture 69 Zoom Modes....69 Teletext 70 Tips....71 Screen Care....71 Image Persistence 71 No Power 71 Poor Picture 71 No Picture 71 Sound 71 Remote Control....71 Input Sources....71 Appendix A: PC Input Typical Display Modes ..... 72 Appendix B: AV and HDMI Signal Compatibility (Input Signal Types) 73 Appendix C: PIP/PAP Mode Combinations ..... 74 Appendix D: Supported File Formats for USB Mode....74 Appendix E: Supported DVI Resolutions 75 Specifications 75 Digital Reception (DVB-T) 75 Digital Reception (DVB-C) 75

Features

\- Remote controlled colour LCD TV. - Fully integrated digital TV (DVB-C/T - MPEG2) (DVB-C/T-MPEG4). • DTV input supports 1920x1080i \- HDMI connectors for digital video and audio. This connection is also designed to accept high definition signals. \- USB input. • 200 programmes from VHF, UHF(analogue). • 1000 programmes for digital mode (IDTV). \- Integrated tuner TNT HD, MPEG 2 / MPEG 4 compatible. \- OSD menu system. \- Two scart sockets for external devices (such as video, video games, audio set, etc.). \- Stereo sound system. (SRS TruSurround XT) \- Teletext, fastext, TOP text. • Headphone connection. • Automatic programming system. \- Forward or backward manual tuning. • Automatic sound mute when no transmission. \- NTSC playback. \- PIP / PAP / PAT functions. • AVL (Automatic Volume Limiting). \- When no valid signal is detected, after 5 minutes the TV switches itself automatically to standby mode. \- PLL (Frequency Search). \- PC input. \- Plug&Play for Windows 98, ME, 2000, XP, Vista, Windows 7. \- Audio line out. • Game Mode (optional) • Dolby Virtual Speaker (optional). • Active antenna power (optional). • SRS TruSurround XT (optional). • 100 Hz frequency scan. (optional). • Movie Sense. (optional)

Introduction

Thank you for choosing this product. This manual will guide you for the proper operation of your TV. Before operating the TV, please read this manual thoroughly. Please do keep this manual in a safe place for future references.

Accessories


Remote Control ASCREFSHI 1 2 3 RUV/SPAR 4 5 6 ST/VWKS 7 8 9 SUBSEGEIT AV 0 RVR/AV SELECT USB VDD DTV TVD RCH BODE CR2025 3V + Batteries Instruction Book

Preparation

For ventilation, leave a free space of at least 10 cm all around the set. To prevent any fault and unsafe situations, please do not place any objects on top of the set. Use this device in moderate climates.

10 cm 10 cm 10 cm

Safety Precautions

Please read the following recommended safety precautions carefully for your safety.

Power Source

The TV set should be operated only from a 220-240 V AC, 50 Hz outlet. Ensure that you select the correct voltage setting for your convenience.

Power Cord

Do not place the set, a piece of furniture, etc. on the power cord (mains lead) or pinch the cord. Handle the power cord by the plug. Do not unplug the appliance by pulling from the power cord and never touch the power cord with wet hands as this could cause a short circuit or electric shock. Never make a knot in the cord or tie it with other cords. The power cords should be placed in such a way that they are not likely to be stepped on. A damaged power cord can cause fire or give you an electric shock. When it is damaged and needs to be replaced, it should be done by qualified personnel.

Moisture and Water

Do not use this device in a humid and damp place (avoid the bathroom, the sink in the kitchen, and near the washing machine). Do not expose this device to rain or water, as this may be dangerous and do not place objects filled with liquids, such as flower vases, on top. Avoid from dripping or splashing.

Safety warning symbol showing a faucet above a monitor with crossed-out lines indicating prohibition or exclusion.

If any solid object or liquid falls into the cabinet, unplug the TV and have it checked by qualified personnel before operating it any further.

Cleaning

Before cleaning, unplug the TV set from the wall outlet. Do not use liquid or aerosol cleaners. Use soft and dry cloth.

Ventilation

The slots and openings on the TV set are intended for ventilation and to ensure reliable operation. To prevent overheating, these openings must not be blocked or covered in anyway.

Heat and Flames

The set should not be placed near to open flames and sources of intense heat such as an electric heater. Ensure that no open flame sources, such as lighted candles, are placed on top of the TV. Batteries should not be exposed to excessive heat such as sunshine, fire or the like.

Lightning

In case of storm and lightning or when going on holiday, disconnect the power cord from the wall outlet.

Replacement Parts

When replacement parts are required, make sure that the service technician has used replacement parts, which are specified by the manufacturer or have the same specifications as the original one. Unauthorized substitutions may result in fire, electrical shock or other hazards.

Servicing

Please refer all servicing to qualified personnel. Do not remove the cover yourself as this may result in an electric shock.

Waste Disposal

 Instructions for waste disposal: - Packaging and packaging aids are recyclable and should principally be recycled. Packaging materials, such as foil bag, must be kept away from children. - Batteries, including those which are heavy metal-free, should not be disposed of with household waste. Please dispose of used battery in an environment friendly manner. Find out about the legal regulations which apply in your area. - Cold cathode fluorescent lamp in LCD PANEL contains a small amount of mercury; please follow the local laws or regulations for disposal.

Information for Users in European Union Countries

This symbol on the product or on its packaging means that your electrical and electronic device should be disposed at the end of its service life separately from your household wastes. There are separate collection systems for recycling in EU.

Symbol of a trash bin with crossed lines indicating no waste or discharge, and a solid black rectangle below (no text or labels)

For more information, please contact the local authority or the dealer where you purchased the product.

Disconnecting the Device

The mains plug is used to disconnect TV set from the mains and therefore it must remain readily operable.

Disconnecting the Device

The mains plug is used to disconnect TV set from the mains and therefore it must remain readily operable.

Headphone Volume

Excessive sound pressure from earphones and headphones can cause hearing loss.

Illustration of a pair of headphones (no text or symbols visible)

Installation

To prevent injury, this device must be securely attached to the wall in accordance with the installation instructions when mounted to the wall (if the option is available).

LCD Screen

The LCD panel is a very high technology product with about a million thin film transistors, giving you fine picture details. Occasionally, a few non-active pixels may appear on the screen as a fixed blue, green or red point. Please note that this does not affect the performance of your product.

Warning

Do not leave your TV in standby or operating mode when you leave your house.

Weather and household climate icons including sun, rain, moon, thermometer, and household items

Licence Notification (optional)

 TruSurround XT is a trademark of SRS Labs, Inc. TruSurround technology is incorporated under license from SRS Labs, Inc.

LICENSE NOTICE

Manufactured under license from Dolby Laboratories.

TRADEMARK ACKNOWLEDGMENT

"Dolby" and the double-D symbol are trademarks of Dolby Laboratories.

Inserting Batteries in the Remote Control Handset

- Remove the battery cover located on the back of the handset by gently pulling backwards from the indicated part. - Insert two CR2025 or equivalent type batteries inside. Place the batteries in the right directions and replace the battery cover.

Diagram of a device with labeled parts and directional arrows (no text or symbols)

Note: Remove the battery from remote control handset when it is not to be used for a long period. Otherwise it can be damaged due to any leakage of batteries. Remote range is approximately 7m/23ft.

Switching the TV On/Off

To Switch the TV On

- Connect the power cord to the 220-240V AC, 50 Hz. - Press STANDBY switch. Then the standby LED lights up. • To switch on the TV from standby mode either: - Press the “☐” button, P/CH+ / P/CH- or a numeric button on the remote control. - Press the -P/CH or P/CH+ button on the TV. The TV will then switch on. Note: If you switch on your TV via standby button on the remote control, the programme/source that you were watching last will be reselected. By either method the TV will switch on.

To Switch the TV Off

- Press the "button on the remote control or press the STANDBY switch, so the TV will switch to standby mode. • To power down the TV completely, unplug the power cord from the mains socket. Note: When the TV is switched to standby mode, standby LED can blink to indicate that features such as Standby Search, Over Air Download or Timer is active.

Overview of the Remote Control

Standby1. Numeric buttons2. AV / Source3. Previous programme 4. Mono/Stereo - Dual I-II 5. Cursor left6. Cursor down7. Menu8. Programme up (Page down in DTV mode) 9. / Programme down (Page up in DTV mode) Green / Picture menu / Subtitle on-off (\*) 10. (in DTV mode) Red / Sound menu11. Time (in TXT mode) / Subtitle on-off (\*\*) 12. (in DTV mode) Teletext / PAT mode13. 14. Mix (in TXT mode) / PIP mode 15. Expand (in TXT mode) / Image Size 16. Reveal (in TXT mode) / Switch from TV to PC 17. Index page / Guide (in DTV mode) 18. Update (in TXT mode) / PAP mode 19. Hold (in TXT mode) / PIP position 20. Blue / Install menu / Selects DVB-T or DVB-C channels (in DTV mode) 21. Yellow / Feature menu 22. Volume up/down 23. Mute 24. TV / Digital TV 25. Cursor right 26. Cursor up 27. OK (Select) / Freeze Picture / Channel list mode (\*) (in DTV mode) 28. Info 29. Picture mode selection 30. No function / Exit (in DTV mode) (\*) Only available for EU country options. (\*\*) Only available for UK.

① ABC DEF GHI 1 2 3 JKL MNO PQR 4 5 6 STU VWX YZ 7 8 9 SOURCE EXIT AV 0 -/-- P

LCD TV and Operating Buttons


Line drawing of a flat-screen computer monitor with no text or symbols on the screen or side


Architectural floor plan showing room layout and furniture placement (no text or labels)


Diagram showing a monitor connected to a media control panel with labeled buttons and indicators

Standby button1. TV/AV button2. Programme Up/Down 3. buttons Volume Up/Down buttons4. Note: Press “-” and + buttons at the same time to view main menu.

Viewing the Connections- Back Connectors


10 11 12 13 SUB OUT LINE OUT L B SCART 2 VGA HDMI 3 HDMI 2 HDMI 1 SCART 1 L R SPDIP Y Pb Pr AUDIO IN CoaxOUT Optic OUT ANT. 5VDC60mA ⑤ ⑥ ⑦ ⑧ ⑨

1. Subwoofer Out is for connecting an external, active subwoofer to the set to give a much deeper bass effect. Use an appropriate RCA cable to connect the set to a subwoofer unit. 2. Audio Line Outs output audio signals to an external device such as an optional sound system. To connect the external speakers to your TV, use AUDIO LINE OUTS of the TV with an audio cable. SCART 23. inputs or outputs for external devices. SCART 14. inputs or outputs for external devices. Connect the SCART cable between SCART sockets on TV and SCART socket on your external device (such as a decoder, a VCR or a DVD player). Note: If an external device is connected via the SCART sockets, the TV will automatically switch to AV mode. If both sockets are employed at the same time, SCART 1 will override SCART 2 unless manually selected. Note: You should connect the decoder to EXT-1, if you are planning to watch a scrambled channel. The decoder might not function properly if you do not connect the decoder to the Scart 1 (Ext-1) socket. Component Video Inputs (YPbPr)5. are used for connecting component video. You can connect the component video and audio sockets with a device that has component output. Connect the component video cables between the COMPONENT VIDEO INPUTS on on the TV and the component video outputs of your device. While connecting, be sure that the letters on your TV, "Y", "Pb", "Pr" correspond with your device's connectors. 6. PC/YPbPr Audio Inputs are used for connecting audio signals of a PC or a device that connects to the TV via YPbPr. Connect the PC audio cable between the AUDIO INPUTS on the TV and audio output of your PC to enable PC audio. Connect the audio cable between AUDIO INPUTS on the TV and audio outputs of your device to enable component audio. S/PDIF Coaxial Out7. outputs digital audio signals of the currently watched source. Use an SPDIF coaxial cable to transfer audio signals to a device that has S/PDIF input. 8. S/PDIF Digital Out outputs digital audio signals of the currently watched source. Use a digital optic cable to transfer audio signals to a device that has S/PDIF input. RF Input9. connects to an antenna or a cable. Note that if you use a decoder or a media recorder, you should connect the aerial cable through the device to the television with an appropriate antenna cable, as shown in the illustration in the following pages. PC Input10. is for connecting a personal computer to the TV set. Connect the PC cable between the PC INPUT on the TV and the PC output on your PC. HDMI-3: 11. HDMI Input (optional) HDMI 2: 12. HDMI Input HDMI 1: 13. HDMI Input HDMI Inputs are for connecting a device that has an HDMI socket. Your LCD Television is capable of displaying High Definition pictures from devices such as a High Definition Satellite Receiver or DVD Player. These devices must be connected via the HDMI sockets or Component Socket. No sound connection is needed for an HDMI to HDMI connection. When you use the wall mount kit (optional) with the LCD TV, we would definitely recommend to plug all your cables into the back of the LCD before mounting to the wall.

Viewing the Connections - Side Connectors

CI Slot is used for inserting a CI card. A CI card allows you to view all 1. the channels that you subscribe to. For more information, see "Common Interface" section. Side USB input.2. Note: Codec update cannot be performed. Side HDMI Input is for connecting a device that has an HDMI socket.3. Headphone jack is used for connecting an external headphone to the system. 4. Connect to the HEADPHONE jack to listen to the TV from headphones (optional). Video Input is used for connecting video signals of external devices. Connect 5. the video cable between the VIDEO IN socket on the TV and the VIDEO OUT jack on your device. Audio Inputs are used for connecting audio signals of external devices. 6. Connect the audio cable between the AUDIO INPUTS on the TV and the AUDIO OUTPUT jacks on your device. Note: If you connect a device to the TV via the VIDEO INPUT, you should also connect your device with an audio cable to the AUDIO INPUTS of the TV to enable audio.

Diagram of a computer tower rear panel with labeled ports and connectors, showing internal structure and component layout.

Power Connection

IMPORTANT: The TV set is designed to operate on 220-240V AC, 50 Hz. - After unpacking, allow the TV set to reach the ambient room temperature before you connect the set to the mains. - Plug the power cable to the mains socket outlet.

Aerial Connection

\- Connect the aerial or cable TV plug to the AERIAL INPUT socket located at the rear of the TV.

AerialorCable HDMI 3 HDMI 2 HDMI 1 SUB OUT LINE OUT L R SCART 2 VGA SCART 1 L R SPDIP Y Pb Pr AUDIO IN Coxx.OUT Optic.OUT ANT. 5VDC==60mA

Using Digital Multimedia Connectors

- You can connect USB devices to your TV by using the USB input of the TV. This feature allows you to display/play JPG, video (optional) and MP3 files stored in a USB stick. - It is possible that certain types of USB devices (e.g. MP3 Players) may not be compatible with this TV. - You may back up your fi les before making any connections to the TV set in order to avoid any possible data loss. Note that manufacturer will not be responsible for any fi le damage or data loss. - Do not pull out USB module while playing a file. - The TV supports only FAT32 disk formatting. NTFS format is not supported. If you connect a USB disk with NTFS format, "usb is unformatted" osd will be displayed. CAUTION: Quickly plugging and unplugging USB devices, is a very hazardous operation. Especially, do not repeatedly quickly plug and unplug the drive. This may cause physical damage to the USB player and especially the USB device itself. SIDE VIEW USB MEMORY

DC Max 50mA BSN

USB Memory Connection

- Plug your USB device to the USB input of the TV. IMPORTANT: The TV supports only FAT32 disk formatting. NTFS format is not supported. - If the plugged USB disk is not recognised, please reinsert the disk. - It is recommended that you connect your USB device directly to the USB input of the TV. Some compatibility problems may occur if you use a separate cable connection.

Connecting the LCD TV to a PC

For displaying your computer's screen image on your LCD TV, you can connect your computer to the TV set. - Power off both computer and display before making any connections. - Use 15-pin D-sub display cable to connect a PC to the LCD TV. - When the connection is made, switch to PC source. See "Input selection" section. - Set the resolution that suits your viewing requirements. Resolution information can be found in the appendix parts.

HDMI 3 HDMI 2 HDMI 1 SUR OUT LINE OUT L R SCART 2 VGA SCART 1 L R Y Pb Fr AUDIO IN Cass OUT Cass OUT AVT 6VDC == 60mA Audio Inputs PCInput PCaudiocable (notsupplied) toAUDIOINPUTS ontheTV PCRGBcable (notsupplied) toPCInput

Connecting to a DVD Player

If you want to connect a DVD player to your LCD TV, you can use connectors of the TV set. DVD players may have different connectors. Please refer to your DVD player's instruction book for additional information. Power off both the TV and the device before making any connections. Note: Cables shown in the illustration are not supplied. - If your DVD player has an HDMI socket, you can connect via HDMI. When you connect to DVD player as illustrated below, switch to HDMI source. See, "Input Selection" section. - Most DVD players are connected through COMPONENT SOCKETS. Use a component video cable to connect video input. For enabling audio, use a component audio cable as illustrated below. When the connection is made, switch to YPbPr source. See, "Input selection" section. \- You may also connect through the SCART 1 or SCART 2. Use a SCART cable as shown below. Note: These three methods of connection perform the same function but in different levels of quality. It is not necessary to connect by all three methods.

Scartsockets Component video inputs Component audio inputs HDMI inputs DVDPlayer

Using Side AV Connectors

You can connect a range of optional equipment to your LCD TV. Possible connections are shown below. Note that cables shown in the illustration are not supplied. - For connecting a camcorder, connect to the VIDEO IN socket and the AUDIO SOCKETS. Do not connect the camcoder to VIDEO IN socket at the same time since it can cause noise in the picture. For selecting the related source, see the section "Input selection" in the following parts. • To listen to the TV sound from headphones, connect to the HEADPHONE jack of theTV.

R/L Headphone Camcorder

Connecting Other Equipment via Scart

Most devices support SCART connection. You can connect a; DVD recorder, a VCR or a decoder to your LCD TV by using the SCART sockets. Note that cables shown in the illustration are not supplied. Power off both the TV and the devices before making any connections. For more information, refer to your device's own instruction book.

Input Selection

Once you have connected external systems to your TV, you can switch to different input sources. - Press "AV/SOURCE" button on your remote control for directly changing sources. or, - Select "Source" option from the main menu by using "◀ or "▶ button. Use then " "▼ or "▲ button to highlight an input and press " "▼ button to select. Note: You can mark desired source options by pressing the OK button. Therefore, when "AVI SOURCE" button is pressed, only the marked source options will be available (except for the TV source).

SOURCE : TV TV ✓ DTV/USB ✓ EXT-1 ✓ EXT-2 ✓ FAV ✓ HDMI-1 ✓ HDMI-2 ✓ HDMI-3 ✓ HDMI-4 ✓ YPbPr ✓

Basic Operations

You can operate your TV using both the remote control and onset buttons.

Operation with the Buttons on the TV Volume Setting

\- Press “” button to decrease volume or “” button to increase volume, so a volume level scale (slider) will be displayed on the screen.

Programme Selection

\- Press "P/CH+" button to select the next programme or "P/CH -" button to select the previous programme.

Viewing Main Menu

\- Press “-”/“” buttons at the same time to view main menu. In the main menu select sub-menu using “P/CH -” or “P/CH +” buttons and enter the sub-menu using “-” or “” buttons. To learn the usage of the menus, refer to the menu system sections.

AV Mode

\- Press the "TV/AV" button in the control panel on the TV to switch between AV modes.

Operation with the Remote Control

\- The remote control of your TV is designed to control all the functions of the model you selected. The functions will be described in accordance with the menu system of your TV. - Functions of the menu system are described in the following sections.

Volume Setting

\- Press “+” button to increase the volume. Press “−” button to decrease the volume. A volume level scale (slider) will be displayed on the screen.

Programme Selection (Previous or Next Programme)

\- Press "P/CH-" button to select the previous programme. - Press "P/CH +" button to select the next programme.

Programme Selection (Direct Access)

\- Press numeric buttons on the remote control to select programmes between 0 and 9. The TV will switch to the selected programme. To select programmes between 10 - 1000 (for IDTV) or 10-199 (for analogue), press the numeric buttons consecutively. Press directly the programme number to reselect single digit programmes.

Initial Settings

When the TV is turned on for the first time, the menu for the language selection appears on the screen. The message "Welcome please select your language!" is displayed in all language options sequentially in the OSD. By pressing the “▼” or “▲” buttons highlight the language you want to set and press OK button. You can get information about the menu usage by pressing ⓘ button. Press button again to exit the help menu. After then, "First time installation" OSD will appear on the screen. By pressing "◀" or "▶" buttons, select the country you want to set and press OK button.

First Time Installation Welcome! Germany to choose your country OK to continue

Note: Country selection will not be available for UK. Press OK to continue. After then, the active antenna selection OSD appears on the screen: By pressing “◀” or “▶” buttons, set active antenna mode as on or off.

First Time Installation Active antenna mode Off to continue

If an active antenna is connected to your TV, you can select this option as On. Antenna power should be "Off" when standard antenna is used instead of the active antenna. See "Configuration Menu" in the following sections for more information. Press OK button on the remote control to continue and the following message will be displayed on the screen:

Do you want to start automatic search for DIGITAL channels? Yes No

\- To select the "Yes" or "No" option, highlight the item by using "◀" or "◀" buttons and press OK button. After then, the following OSD will be displayed on the screen:

Please select search type Aerial Cable

If you select CABLE option, the following screen will be displayed:

Network Search Start Frequency 106000 KHz Stop Frequency 858000 KHz Search Step 8000 KHz 1.9 Value entry OK Search MENU Exit

You can select frequency ranges from this screen. For highlighting lines you see, use “▼or “ ” button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When finished, press OK button to start automatic search. Automatic searching screen will be displayed during the process. Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time. If you select AERIAL option from the Search Type screen, the digital television will search for digital terrestrial TV broadcasts:

Automatic Channel Scan Scanning channel: VHF 11. Please wait. This will take a few minutes. 0% 100% WDR W : arte (TV 177M 16qam 3/4) WDR W : Phoenix (TV 177M 16qam 3/4) WDR W : Das Erste (TV 177M 16qam 3/4) WDR W : WDR Düsseldorf (TV 177M 16qam 3/4) MENU Cancel scan

The IDTV will automatically tune to the UHF or VHF ( ^** for EU countries) transmission channels, searching for digital terrestrial TV broadcasts and displaying the names of channels found. This process will take about a few minutes. To cancel searching, you can press the “MENU” button at any time during the process. Note: If the digital TV fails to store any channels, "No channels available." message will be displayed on the screen. After Automatic Search is completed, the following message will be displayed, asking for sorting option. If you select "YES", programme list will be sorted according to LCN (logical channel number). Select "NO" for using frequency sort. This screen will be displayed for both aerial and cable options (This feature is available for only Germany, Switzerland, Austria and Italy country option).

Do you want service list to be sorted according to LCN? Yes No

Either you select AERIAL or CABLE option from the search type menu, after the digital automatic search is completed, the following message asking for analogue channel search appears on the screen:

Do you want to search for analogue channels? Yes No

To search for analogue channels, select "Yes". TV switches to the analogue TV mode. A menu will be displayed to search for analogue channels. Set Language item by pressing “◀” or “▶” button. Press “▼or “” button to highlight Country item and then use “◀or “” to set. Press “” or “” button to highlight TXT. Language. Set TXT Language by using “◀or “” button. To cancel, press the BLUE button. When finished, press OK or RED button to continue and the following OSD will be displayed:

APS is running... UK 254.00 MHz 25% Cancel

After automatic tuning is finalized, a programme list will appear on the screen. In the programme list you will see the programme numbers and names assigned to the programmes. If you do not accept the locations and/or the names of the programmes, you can change them in Program table. For details, see the section, "Program table".

General Operation

Pressing the "TV/DTV" button at any time while watching television programmes will switch the TV set to the digital terrestrial television broadcasting. Information Banner \- Whenever you change the channel using the P/CH + or P/CH - button or numeric buttons, the TV displays the broadcast picture along with an information banner at the bottom of the screen. Broadcast type information is also displayed. This will remain on the screen for approximately a few seconds. \- The information banner can also be displayed by pressing the ⓘ button at any time while watching the TV. Pressing Ⓘ button again removes the banner.

1 BBC ONE 03:53 Now: BBC News 24 (News/CA) 02:20-05:00 Next: Breakfast (News/CA) 05:00-08:15

If the selected channel is locked, you must enter the correct four digit key to view the channel. In this case, a dialog box asking for the lock key will be displayed:

Electronic Programme Guide (EPG)

Some, but not all, channels send information about the current and next events. Please note that event information is updated automatically. If there are no event information data available for channels, EPG will be displayed with blanks. - Press GUIDE button to view the GUIDE menu. - Press “▼” or “▲” buttons to navigate through channels. - Press “◀” or “▶” buttons to navigate through the programme list.

Programme Guide Fri 08/06 00:55 Fri 08/06 00:00 01:00 02:00 1. BBC ONE Natural World Missing 2. BBC TWO Expressive Arts - Mad Ab 7. BBC THREE Save the next Bust My Ass Tw 16. Rai Notizio 24 17. Rai Edu 1 18. Rai Gulp 22. RAI Sport piu 30. SAT2000 47. Rai Test HD 70. CBBC Channel Shrink Expand Prev day Next day Info Details OK Options 1-9 Jump Search P+P Now

RED button (Shrink): makes the info boxes smaller. GREEN button (Expand): makes the info boxes larger. YELLOW button (Prev. Day): displays the programmes of previous day. BLUE button (Next day): displays the programmes of the next day. INFO (Details): displays the programmes in detail. OK (View / Timer): shows the highlighted channel / sets the reminder for future programmes. Numeric buttons (Jump): go to preferred channel directly via numeric buttons. P Guide Search The 27/07 12:04 Search Current channel list Channel From Today Until Today Search by Genre Match on Undefined Start search...

Press "0" button to view Guide Search menu. Using this feature, you can search the programme guide database in accordance with the genre selected or with name match.

Programme Options

In EPG menu, press the OK button to enter the "Programme Options" menu.  Using this option, you can switch to the selected channel.

Over Air Download

To ensure that your IDTV always has the most up-to-date information, please ensure that, after use, it is set to standby mode. At 3 A.M. each day, the IDTV automatically searches for any updates which may be broadcast and will download this to your IDTV automatically. This operation will normally take approximately 30 minutes.

Displaying Subtitles

With digital terrestrial broadcasting (DVB-T), some programmes are broadcast with subtitles. Note: You can enable subtitles by pressing the SUBTITLE button.

Digital Teletext (For UK only\*\*)

- Press the TELETEXT (按钮). • The digital teletext information appears. - Operate it with the coloured buttons, “▼” or “▲/“◀” or “▶” buttons and OK button. The operation method may differ depending on the contents of the digital teletext. Follow the instructions displayed on digital teletext screen. - When "Press "SELECT" button or similar message appears on the screen, press the OK button. - When the TELETEXT (≡) button is pressed, the TV returns to television broadcasting. - With digital terrestrial broadcasting (DVB-T), in addition to digital teletext broadcasting together with the normal broadcasting, there are also channels with just digital teletext broadcasting. - The aspect ratio (picture shape) when watching a channel with just digital teletext broadcasting is the same as the aspect ratio of the picture viewed previously. - When you press the TELETEXT (≡) button again, the digital teletext screen will be displayed.

Analogue Teletext

Use of teletext and its functions are identical to the analogue text system. Please do refer to the "TELETEXT" explanations.

Widescreen

Depending on the type of the broadcast being transmitted, programmes can be viewed in a number of formats. Press the "WIDE" button repeatedly to change screen format. When Auto is selected, the format being displayed is determined by the picture being broadcast. PLEASE NOTE: Menu size changes depending on the chosen image size.

IDTV Menu System

\- Press MENU button and DTV main menu will be displayed.

Menu Channel List Programme Guide Timers Conditional Access TV Setup Setup Media Browser

Channel List

Using "▼ or " "▲buttons on the remote control in main menu, make sure that the fi rst item, Channel List, is highlighted and press the OK button to display the Channel List. \- Channel List is the place where the channels are managed. You can use following buttons for Move, Delete and Lock functions. YELLOW: Tags/untags the selected channel. BLUE: Tags/untags all channels.

Navigating the Entire Channel List

\- Press "▼or " " keys for selecting the previous or next channel. - You can press ↑ or ↓ buttons to move page up or page down. - To watch a specific channel, highlight it using "▼" or "▲buttons and then press OK button, while the "Select" item on Channel List menu is highlighted via "◀or "▼" buttons.

Moving the channels in the channel list

- Press "▼or " " buttons to select the channel that will be moved. - Press "◀" or "▶" buttons to select the "Move" item on Channel List menu and press OK to confirm.

Move channel to new position 1 Yes No

Note: If you enter the same programme number of the channel that you want to move, “....services will be replaced. Do you want to continue?” OSD will be displayed. Press OK to confirm or select “No” to cancel. Note: The following screen will be displayed when want to move or delete channels that are sorted by LCN (logical channel number) service.

If you want to move or delete channels, the LCN_Service will be switched off! Yes No

Select "YES" to continue. Select "NO" to cancel (LCN feature is available for only Germany, Austria, Switzerland and Italy country options).

Deleting the Channels in the Channel List

- Press "▼or " " buttons to select the channel that will be deleted. - Press “◀” or “▶” buttons to select the “Delete” item on Channel List OSD.

Channel List Aerial TV only 1. BBC ONE 2. BBC TWO 7. BBC THREE 16. RaiNotizie24 17. Rai Edu1 18. Rai Gulp 22. RAI Sport più 30. SAT2000 Select Move Delete Edit Name Lock Favourites ► Function ▼ Navigate OK Delete INFO More Tag/Untag channel Tag/Untag All

Press "OK" button to delete the highlighted channel in the channel list. Then the message below appears on the screen.

The selected service will be permanently deleted. Are you sure? Yes No

Renaming channels

To rename a specifi c channel, the channel must be highlighted via pressing “▼or “ ” buttons and then highlight the “Edit Name” item by pressing “◀or “▶” buttons. Press “OK” button to activate rename feature.

Channel List Aerial 1. arte 2. Phoenix 3. Das Erste 4. WDR Düsseldorf 5. ColorBar 10 6. Codec4:3 7. Codec16:9 8. BLUE/Left 1kHz Edit Name [a]rte Select Move Delete Edit Name Lock Favourites MENU Cancel Enter Name OK Update

Now pressing “◀ or “▶buttons moves to the previous/next character. Pressing “▼or “”▶buttons toggles the current character, i.e., ‘b’ character becomes ‘a’ on and ‘c’ on . Pressing the numeric buttons ‘0...9’ replaces the highlighted character with the characters printed above the key one by one as the button is pressed. Press the MENU button to cancel the editing or OK button to save the new name.

Adding Locks to Channels

Channel Locking provides a password-protected access to channels selected by parents. In order to lock a channel you should know the Parental Lock password (default value is set to 0000 in the factory and can only be changed from the Confi guration menu). By pressing “▼” or “▲buttons, highlight the channel to be locked and select the “Lock” option by pressing “◀” or “▶” buttons. Then press the OK button and a password box is displayed:

Enter PIN

Setting Favourites

To set a favourite you should highlight the "Favourites" item at the bottom of the Channel List menu. Then press OK button and Edit Favourite List menu appears on the screen.

Favourite Lists 16. RaiNotizie24 17. Rai Edu 1 18. Rai Gulp 22. RAI Sport più 30. SAT2000 47. Rai Test HD 70. CBBC Channel 80. BBC NEWS 24 List 1 Favourite Lists Select Channel OK Add/Remove

Adding a Channel to a Favourites List

By pressing “▼or “ ” buttons, highlight the channel that you want to add to the favourite list. By pressing OK button, the highlighted channel is added to Favourite List. F icon indicates that a channel is added to Favourite List.

Removing a Channel from a Favourite List

\- Highlight the channel that you want to remove from the favourite list and press OK button to remove. You can press OK button again to re-adding a channel. \- To activate Favourites, go to the Configuration menu and select Favourite mode. Use “◀” or “▶” to set Favourite mode as on. To cancel Favourites, set Favourite Mode to Off. Hint: Pressing ⓘ button can help you for displaying information in IDTV.

Program Guide

This section is same with the instructions given in the General Operations page. Please see Electronic Programme Guide (EPG) section in the General Operations part.

Timers


Timers Fri 08/06 04:15 Name Start Length Delete Edit Add BINFO Details

Select Timers from the main menu and press OK button. Timers menu screen will be displayed. To add a timer, press the YELLOW button on the remote control. Then "Add Timer" window appears. Channel: “◀” or “▶” keys will navigate the user through the TV or Radio list. Date: Starting date is entered via the Left/Right or the numeric buttons. Start: Starting time is entered via the Left/Right or the numeric buttons. End: Ending time is entered via the Left/Right or the numeric buttons. Duration: Displays the duration of the recording. Duration item will be automatically displayed after the starting and ending times are entered. Change / Delete: permits or prohibits any modifications for other users. You can save the adjustments by pressing the GREEN key or cancel the process by pressing the RED button. You can edit the list via GREEN key and delete with the RED button.

Common Interface

Press MENU button to display the main menu and use the "▼or " " buttons to highlight the "Common Interface" line and press OK button. It is required to subscribe to a pay channel company to view the pay channels of the Digital Terrestrial broadcasting. Obtain the Conditional Access Module (CAM) and the viewing card by subscribing to a pay channel company, then insert those to the Television using the following procedure. - Switch off the TV and unplug from the mains. - Insert the CAM, and then the viewing card to the slot. \- The CAM should be correctly inserted, it is impossible to insert fully if reversed. The CAM or the TV terminal may be damaged if the CAM is forcefully inserted. \- Connect the TV to the mains supply, switch on and then wait for few moments until the card is activated. \- Some CAMs may require the following set up. Please set the CAM by entering the DIGITAL TV menu, Common Interface then pressing OK button. (CAM set up menu is not displayed when it is not required.) •To see the viewing contract information: \- Enter DIGITAL TV; press MENU button, then highlight Common Interface and press OK button. \- When no module is inserted, "No Common Interface module detected" message appears on the screen. \- Refer to the module instruction manual for details of the settings. NOTE: Insert or remove the CI module only when the TV is in STANDBY mode or SWITCHED OFF.

TV Setup

You can use this item to display the TV functions. The digital TV Setup menu screen is accessed from the main menu. Press the M button to display the main menu and use or buttons to highlight "TV Setup". Press OK button to display TV Setup menu screen. You can find detailed information for all menu items in "Analogue TV Menu System" section.

Setup

The adjustments in this menu are given as the following:

Setup Configuration Language Installation

Configuration

You can configure the settings of your TV. Select Configuration from Setup menu and press OK to view this menu. Press the EXIT button on the remote control to exit.

Configuration Favourite mode Off A/V Delay 0 Scan Encrypted Yes Audio Description Parental control Standby Search No Time settings Active antenna Off Receiver upgrade V.3.1(EU) Broadcast Type Aerial Dolby Digital On Hard of Hearing Off Channel list TV only Digital Audio Out PCM Country > Sweden Navigate

Favourite Mode

Use this function to enable or disable favourite mode. Press "◀or "◀" button to set this function as on or off.

Scan Encrypted

Scan Encrypted Channel feature will always be ON after performing first time installation. When this setting is on, search process will locate the encrypted channels as well. If it is set as OFF manually, encrypted channels will not be located while in automatic search or manual search. Use “▼or “”▲button to select Scan Encrypted and then press “◀or “ ”▲button to set this setting as On or Off.

Parental Control

- Some channels broadcast material which you do not want younger members of the family to watch. Any channel can be ‘locked’ so that it cannot be selected for viewing unless a four-digit PIN code is entered. In this way any channel not suitable for younger viewers can be prohibited. - This function enables or disables the menu protection system and allows the PIN code to be changed. - Use “▼” or “▲” buttons to highlight Parental Control. Press OK button to enter Parental Control menu. A dialog box asking for the lock key is displayed:

Enter PIN

There is only one key which is set to "0000" initially. Enter lock key. If wrong lock key is entered, the "WRONG PIN" message will be displayed on the screen and the TV returns to the previous menu. If the PIN is correct, the Parental Control menu including following items will be displayed:

Parental Control
Maturity Lock	Off
Menu lock	Disabled
Set PIN	Select

Maturity Lock (\*\*)

(\*\*) If you set Country option as UK in the first time installation, Maturity Lock option will not be visible. When set, this option gets the maturity information from the broadcast and if this maturity level is disabled, the TV will not display the related video-audio.

Menu Lock

Use "◀" or "▶" buttons to set Menu Lock. Here, you can set/reset locking function for the main menu or the installation menu to restrict access. If the menu lock is disabled, there will be free access to the menu system. Disabled: All menus are unlocked. All Menus: All menus are accessible only with the correct lock key. So the user cannot add, delete, rename or move the channels and cannot set the timers. Installation Menu: Installation menu is locked, so the user cannot add channels. Changes will be updated after exiting Conf guration Menu.

Set PIN

Use "▼ or " " buttons to go to "Set PIN" option. Press OK to display the "Set PIN" window. Use numeric buttons to enter new pin number you will need to input your new pin a second time for verification purposes. The factory default pin number is 0000, if you change the pin number make sure you write it down and keep it safe.

Time Settings(\*\*) (Optional)

(\*\*): Time setting will not be available for UK. In the configuration menu, highlight the Time Settings item by pressing “▼” or “▲” buttons. Press OK and Time Settings sub menu will be displayed on the screen:

Time Settings Current Time 04:22 Time Zone Setting Auto Time Zone GMT 00:00

Use “▼” or “ ” buttons to highlight the Time Zone Setting. Time Zone Setting is set using “◀” or “▶” buttons. It can be set to AUTO or MANUAL. When AUTO is selected, Current Time and Time Zone options will not be available to be set. If MANUAL option is selected as the Time Zone Setting, Time Zone can be altered: \- By pressing “▼” or “▲” buttons select Time Zone. Use “◀” or “▶” buttons to change the Time Zone between GMT-12 or GMT+12. Current Time on the top of the menu list will then change according to the selected Time Zone.

Receiver Upgrade

Over Air Download (OAD)

To ensure that your TV always has the most up to date information, use this setting. Please ensure that the TV is set to standby mode. The TV automatically powers up at 3.00 A.M. each day and searches for any new information which may be broadcast and will download this to your receiver automatically. This operation will normally take approximately 30 minutes. If you have an important recording to be carried out at 3.00 A.M. and you do not want to interrupt it, disable auto OAD search by performing the following: \- Press MENU button and using the “▼” or “▲” buttons to choose Setup and press OK button. \- Highlight Confi guration menu with “▼” or “▲keys and press OK. \- Use "▼" or "▲buttons to choose "RECEIVER UPGRADE" and press OK button. \- Using the “◀” or “▶” button change “Automatic scanning” from Enabled to Disabled.

Upgrade options
Automatic scanning	Enabled
Scan for upgrade	Select

\- Highlight "Scan for upgrade" menu with "▼or" ▲ "keys and pres OK to commence upgrade.

Software upgrade This software was built on 2009-06-10 at 14:46:30. Searching for new software... Search progress:

\- After the search progress is completed, the message "Completed searching for upgrade. No new software was found" appears on the screen if no new software is found.

Dolby Digital (Optional)

In the Confi guration Menu, highlight the Dolby Digital item by pressing “▼or “ ” buttons. Use the “ ” or ▶” buttons to set the Dolby Digital as On or Off. If the channel that you are watching supports Dolby Digital, you can turn this setting on.

Hard of Hearing (\*)

Use "▼or " " ▲button to select Hard of Hearing and then press "◀ or " ►button to set this setting as On or Off. If the broadcaster enables any special signal concerning the audio, you can set this setting as On to receive such signals. (\*) Hard of Hearing function will not be available for UK.

Channel List

Use “▼or “ ”▲buttons to go to Channel List option. Use or buttons to toggle Channel List Mode. If you select “TV Only”, with the “◀” or “▶” buttons, you navigate through only TV channels. If you select “Radio Only”, with the “◀” or “▶” buttons, you navigate through only radio channels. If you select “Text Only”, with the “◀” or “▶” buttons, you navigate through only text channels. If you choose “Show All” all channels can be navigated. To save the recent changes and exit; press the MENU button.

Digital Audio Out

Use this setting to define digital audio out signal type. Use “◀ or “▶buttons to set Digital audio out as Compressed (AC3) or PCM. If your selected channel includes compressed sound stream, you should connect your TV to external equipment by using Spdif out of your TV for enabling the sound output. If you have no external sound equipment, please select Digital Audio Out as “PCM” by using “◀or “ ”button.

A/V Delay

You can use this setting when there is an AV synchronization problem in the received broadcast. Press "◀ or " ▶ button to change the delay.

Audio Description (Optional)

Audio description refers to an additional narration track for blind and visually impaired viewers of visual media. You can use this feature, only if the broadcaster supports that additional narration track. Use “▼ or “▲ buttons to select an item. Then use “ ” or “ ” ▶ buttons to set.

Audio Description (Optional)

This function enables or disables the audio description feature by pressing the “◀or ” buttons.

Preferred Language (Optional)

By pressing the “▼or” buttons the preferred audio description language is being changed. This setting can be used, only if it is available.

Relative Volume (Optional)

Using this option, the Audio Description volume level can be increased or decreased relatively, according to the general volume.

Standby Search (\*) (Optional)

(\*) This setting is visible only when the Country option is set to Denmark, Sweden, Norway or Finland. Use “▼” or “▲” button to select Standby Search and then press “◀” or “▶” button to set this setting as On or Off. If you change Standby Search to Off, this function will be unavailable. To use Standby search please make sure that you select Standby Search as On.

Active Antenna(\*)

Use “▼ or “ ”▲buttons to highlight Active Antenna option. When antenna power option is set as On by pressing “◀” or “▶button, +5V will be transmitted to the antenna output. This feature enables the use of active antenna. Note: Antenna power should be "Off" when standard antenna is used instead of the active antenna.

Broadcast Type

When you set the desired broadcast type by using “◀or “ ”button, the TV will display the related channel list. If the related source has does not include any stored channels, “No channels for this type have been found.” message will be displayed on the screen.

Language Settings

In this menu the user can adjust the preferred language. Select "Language" item in the Setup menu and press OK button. Then language settings menu will be displayed.

Language Settings Menu English Preferred - Audio English - Subtitle English - Guide English - Media Sub,(optional) English Current - Audio English - Subtitle None Navigate INFO More

You can set the desired language options by using “▼”/“▲” and “”/“▼” buttons. (\*) optional. Note: If the Country option is set to Denmark, Sweden, Norway or Finland, the Language Settings menu will function as described below:

Language Settings


Language Settings Preferred Menu English Primary Audio Language English Secondary Audio Language Swedish Primary Subtitle Language English Secondary Subtitle Language Swedish Primary Teletext Language Finnish Secondary Teletext Language English Guide English Media Sub. (optional) Finnish Navigate INFO More

Use “▼ or ”▲buttons to highlight the menu item that will be adjusted and then press “◀or ”▶button to set. - Audio Language is used for selecting the soundtrack of a channels. Primary settings are the first priority when multiple choices are available on a broadcast. Secondary settings are the alternatives when the first options are not available. - Guide Language: If the received EPG data includes the selected guide language, EPG data language will be changed accordingly. - Teletext language sets the desired teletext language. - Media Subtitle: In order to display subtitles properly while viewing a media file via Media Browser, use this setting to select a movie subtitle language. By pressing “◀ or “▶ button, select the desired language option (optional).

Installation

The Installation menu is mainly intended to help you for creating a Channel Table in most efficient way. Select Installation from the main menu by pressing “▼” or “▲buttons.”

Installation Aerial Installation Cable Installation Clear Service List First Time Installation

Aerial Installation

Select Aerial Installation line and use OK button to view the menu contents:

Aerial Installation Automatic Channel Scan Channel Search Frequency Search Network Search

Automatic Channel Scan

Automatic channel scan is started by pressing OK button while Automatic channel scan item is highlighted. The following message appears on the screen:

Do you want to start an automatic channel scan? Your previous channel list will be replaced. Yes No

Highlight Yes or No by using “◀” or “▶” buttons and press OK button to confirm. If Yes is selected, automatic search starts. Selecting No cancels automatic search. After search is completed for digital channels, a message asking whether to search for analogue channels appears on the screen:

Do you want to search for analogue channels? Yes No

Highlight Yes and press OK button to search for analogue channels. The following menu appears on the screen for analogue channel search:

PROGRAM TABLE Language English Country D TXT Language West PLEASE CHECK ANTENNA CABLE AUTO. PROGRAMMING SYSTEM Ok Cancel

Set Language item by pressing “◀” or “▶” button. Press “▼” or “” button to highlight Country item and then use “◀” or “” to set. Press “” or “” button to highlight TXT Language. Select a region by using “◀” or “▶” button. When finished, press OK or RED button to continue. To cancel, press the BLUE button.

APS is running... D 284.25 MHz P002 C-12 29% Cancel

After APS is finalized, the programme table will appear on the screen. In the programme table you will see the programme numbers and names assigned to the programmes.

Channel Search

In manual channel search, the number of the multiplex is entered manually and only that multiplex is searched for the channels. For every valid channel number, signal level and signal quality are shown on the screen. In both channel and auto search any existing channel in the database is not re-stored to avoid redundant duplicates of that channel.

Frequency Search

Enter the desired frequency. When finished, press OK button, and the TV will start frequency search.

Network Search

When you select Network Search line and press OK button, the following menu screen will be displayed on the screen:

Do you want to start network search? Your previous channel list will be replaced. Yes No

Select YES to continue and Network Search screen will be displayed. The process will then start.

Network Search Scanning channel: VHF 10. Please wait. This will take a few minutes. 0% 100% WDR W : arte (TV 177M 16qam 3/4) WDR W : Phoenix (TV 177M 16qam 3/4) WDR W : Das Erste (TV 177M 16qam 3/4) WDR W : WDR Düsseldorf (TV 177M 16qam 3/4) MENU Cancel scan

During the Network Search, if channels that have network search info are found, automatic search process will end by locating those channels. After search is completed, a message asking whether to search for analogue channels appears on the screen. Operation of analogue channel installation is explained in “Automatic Channel Scan” section above.

Cable Installation

Select Cable Installation line in the Installation menu and use OK button to view the menu contents:

Cable Installation Automatic Channel Scan Frequency Search Network Search

Automatic Channel Scan

Automatic channel scan is started by pressing OK button while Automatic channel scan item is highlighted. The following message appears on the screen:

Do you want to start an automatic channel scan? Your previous channel list will be replaced. Yes No

Highlight Yes or No by using "◀ or "▶ buttons and press OK button to confirm. If Yes is selected, automatic search starts. Selecting No cancels automatic search. You can select frequency ranges from this screen. For highlighting the lines you see, use “▼” or “▲” button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When fi nished, press OK button to start automatic search. When finished, press OK button to start automatic search. Automatic searching screen will be displayed during the process. Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time. After search is completed for digital channels, a message asking whether to search for analogue channels appears on the screen: Operation of analogue channel installation is explained in "Automatic Channel Scan" section above.

Frequency Search

Enter the desired frequency, Modulation and symbol rate numbers. Modulation can be set as Auto, 16QAM, 32QAM, 64QAM, 128QAM and 256QAM. When finished, press OK button, and the TV will start frequency search.

Network Search

When you select Network Search line and press OK button, the following menu screen will be displayed on the screen:

Network Search Start Frequency 106000 KHz Stop Frequency 858000 KHz Search Step 8000 KHz 1...9 Value entry OK Search MENU Exit

Enter Start and Stop frequency ranges that you want to search within. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When finished press OK button to continue. The process will then start. During the Network Search, if channels that have network search info are found, the TV will automatically show the frequencies of those channels and network search process will end by locating those channels. After search is completed, a message asking whether to search for analogue channels appears on the screen: Operation of analogue channel installation is explained in "Automatic Channel Scan" section above.

Clear Service List (\*)

(\*) This setting is visible only when the Country option is set to Denmark, Sweden, Norway or Finland. Use this setting to clear channels stored. Press "▼or" ▲" button to select Clear Service List and then press OK. The following OSD will be displayed on the screen:

Are you sure you want to delete all channels? Yes No

Press OK to cancel. Select Yes by pressing “◀” or “▶” button and press OK to delete all of the channels.

First Time Installation

The user can use this item to load default settings, which were loaded to the receiver at the factory. To install factory settings, highlight "First Time Installation" menu item and press OK button, then you will be asked whether or not to delete the settings. Selecting "Yes" by pressing OK button will delete the existing channel table.

Do you want to delete all channels and settings for first time installation? Yes No

After factory settings are loaded, "First Time Installation" menu will be displayed. The menu which is displayed for language selection appears on the screen at first. By using ▼” or “▲” buttons, select the desired language option, and press OK button to activate. After then, “First time installation” OSD will appear on the screen. By pressing “◀” or “▶” buttons, select the Country you want to set and press OK button (\* only for EU countries). Next, active antenna mode selection OSD will appear on the screen. Use “◀” or “▶” to set and press OK to continue. See the section, “Initial Settings” for more information. After active antenna mode option is selected, a message asking for automatic search appears on the screen:

Do you want to start automatic search for DIGITAL channels? Yes No

Highlight "Yes" item by pressing "◀or "▼buttons and press OK button to start installation. • To select the "Yes" or "No" option, highlight the item by using "◀" or "▼" buttons and press OK button. After then, the following OSD will be displayed on the screen:

Please select search type Aerial Cable

If you select CABLE option, the following screen will be displayed:

Network Search Start Frequency 106000 KHz Stop Frequency 858000 KHz Search Step 9000 KHz 1...9 Value entry OK Search MENU Exit

You can select frequency ranges from this screen. For highlighting lines you see, use "▼or " " button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When finished, press OK button to start automatic search. Automatic searching screen will be displayed during the process. Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time. If you select AERIAL option from the Search Type screen, the digital television will search for digital terrestrial TV broadcasts:

Automatic Channel Scan Scanning channel: VHF 11. Please wait. This will take a few minutes. 0% 100% WDR W : arte (TV 177M 16qam 3/4) WDR W : Phoenix (TV 177M 16qam 3/4) WDR W : Das Erste (TV 177M 16qam 3/4) WDR W : WDR Düsseldorf (TV 177M 16qam 3/4) MENU Cancel scan

The IDTV will automatically tune to the UHF or VHF (\*\* for EU countries) transmission channels, searching for digital terrestrial TV broadcasts and displaying the names of channels found. This process will take about a few minutes. To cancel searching, you can press the "MENU" button at any time during the process. Note: If the digital TV fails to store any channels, "No channels available." message will be displayed on the screen. Either you select AERIAL or CABLE option from the search type menu, after the digital automatic search is completed, the following message asking for analogue channel search appears on the screen: Operation of analogue channel installation is explained previously in "Initial Installation" section.

Media Archive (in DTV mode)

Whenever you plug a USB flash disk to your TV, the following message will be displayed on the screen:

Do you want to browse USB device? Yes No

Select YES or NO by pressing “◀” or “▶” button and “OK” button to continue. You can also select Media Browser item from the main menu by using “▼” or “▲” buttons. Press OK to view Media Browser contents. You can play audio and photo and video (optional) files from a USB flash disk. Note: Some USB compliant devices may not be supported. Note: Movie Sense and Pixellence features cannot be set while in Media Browser mode. Note: If you plug USB stick in analogue mode, the TV will automatically switch to digital TV mode. Note: If the USB stick is not recognized after Power off/on or First Time Installation, fi rst plug the USB device out and power off/on the TV set. Plug the USB device again.

Media Browser USB Drive 1 USB Drive 1 OK Browse Disk MENU Exit

Press OK to browse, "MENU" to quit.

Playing Audio Files:


Media Browser /Music/Beyonce/Unknown Album 0001. Beyonce - If I Wer... 0002. Beyonce - Single t... Beyonce - If I Were A Boy.mp3 1... Jump Play This Play Pause/Resume Stop Previous/Next INFO Shuffle Loop

Play This (OK) : Plays the selected file. Play (GREEN) : Play all media files in the folder starting with the selected one. Pause/Resume (YELLOW button): Pauses or resumes playback. Stop (RED) : Stop the playing file. Previous/Next (◀) : Jumps to previous or next file to play. Shuffle (INFO) : Plays the files randomly. If shuffle mode is enabled, previous/next functions will also jump to the tracks randomly. Loop (BLUE) : Plays the selected file repeatedly.

Viewing JPEG Files


Media Browser Balls.Out-The.Gary... DVB MC MERVE Music 0001. 686B_1.JPG 0002. 942B_1.JPG 686B_1.JPG ... Jump OK View in full screen Slideshow

Jump (0...9) : jump to selected file using the numeric buttons. OK : view the selected picture in full screen. Play / Slideshow (GREEN) : start to slideshow with all pictures in the folder.

Slideshow Options


3/19 Pause Continue Previous/Next Rotate EXIT Back to file list Shuffle Loop INFO Help

Pause (YELLOW) : Pause the slideshow. Continue (GREEN) : Continue with the slideshow. Previous/Next (◀ / ▶: Jump to previous or next file of slideshow. Rotate (▼ / ▲: Rotate the picture using up/down buttons. EXIT : Back to fi le list. Shuffle (RED) : Shows the files randomly and continuous in current folder and icon turns the highlighted icon. If during a slideshow the shuffle mode is enabled, the next pictures will be chosen randomly (If the loop function is not enabled, the slideshow will stop at the end. If the loop function is enabled, after the slideshow ends, it will start again and again). Loop (GREEN) : Slideshow goes on continuously and icon turns the highlighted icon. Info : Activate the operations bar.

Video Playback (optional)


caillou sahilde.avi x1 00m09s 04m03s Play Stop OK Pause Rewind Forward MENU Subtitle/Audio

Play (Red button) : Starts the video playback. Stop (Blue button) : Stops the video playback. Pause (OK button) : Pause the video playback. Rewind (Cursor Left) : Goes backward. Forward (Cursor Right) : Goes forward. Menu (MENU button) : Sets subtitle/Audio. You can set subtitles by using OK button before starting the playback or by using MENU button during the playback. Press EXIT button to switch back to previous menu. Note: PIP/PAP mode is not available while in Media Browser mode.

Analogue TV Menu System Picture Menu


PICTURE Mode Natural Contrast 50 Brightness 45 Sharpness 8 Colour 40 Colour Temp. Noise Reduction Normal Film Mode Low Game Mode Off Picture Zoom Auto No Signal

Mode

For your viewing requirements, you can set the related mode option. Press “▼” or “▲” button to select Mode. Press “◀” or “▶” button to choose from one of these options: Pixellence (optional), Cinema, Dynamic and Natural.

Pixelence (optional)

By selecting PIXELLENCE mode, you can optimize the TV's video settings and acquire a better quality. PIXELLENCE mode thus includes contrast, sharpness, colour enhancement and skin tone correction along with the skin tone detection. By using “◀” or “▶” button, you can switch to Pixellence mode. Press OK button to activate Pixellence. Select Demo option to start Pixellence demo mode. Throughout the demo mode, the screen is splitted into two sections, one displaying the Pixellence active area; the other displaying the normal broadcast. Press OK button to quit the demo mode. Note: PIXELLENCE activation is recommended for HD (High Definition) or SD (Standard Definition) contents having low amount of noise. The optimization of PIXELLENCE will be much more evident while viewing such contents. Pixelence option will not be available in PIP/PAP window.

Brightness/Contrast/Colour/Sharpness/Hue

Press “▼or “” button to select the desired option. Press “◀or “” button to set the level. Note: Hue option can only be visible when the TV receives an NTSC signal.

Colour Temp

Press "▼or " " button to select Colour Temp. Press "◀or " " to choose from one of these options: Cool, Normal and Warm.

Note:

- Setting Cool option gives white colours a slight blue stress. - Setting Warm option gives white colours a slight red stress. - For normal colours, select Normal option.

Noise Reduction

If the broadcast signal is weak and the picture is noisy, use Noise Reduction setting to reduce the noise amount. Press “▼” or “▲” button to select Noise Reduction. Press “◀” or “ ” to choose from one of these options: Low, Medium, High or Off.

Film Mode

Films are recorded at a different number of frames per second to normal television programmes. Press “▼” or “▲” button to select Film Mode. Press “◀” or “▶” button to set this feature On or Off. Turn this feature on when you are watching. fi lms to see the fast motion scenes clearly.

Game Mode (optional)

Select Game Mode by pressing “▼or “”▲button. Use “◀” or “▶” button to set Game Mode as On or Off. When Game Mode is set to On, specific game mode settings, which are optimized for better video quality, will be loaded. Also; Picture Mode, Contrast, Brightness, Sharpness, Colour and Colour Temp settings will be invisible and disabled while Game Mode is on.

Note:

Picture mode selection button on the remote control will have no function while Game Mode is on. If the TV is switched to PIP/PAP mode, Game Mode setting will be disabled and be removed from the Picture menu.

Picture Zoom

Select Picture Zoom by pressing “▼” or “▲” button. Use “◀” or “▶” buttons, to change picture zoom to Auto, 16:9, 4:3, Panoramic, 14:9, Cinema, Subtitle or Zoom. Note : Picture mode settings can be set 16:9 or 4:3 only while in Digital Tv mode.

Reset

Press “▼” or “ ”▲button to select Reset. Press “◀” or “▶” or OK button to reset the picture modes to factory default settings.

Store

Press "▼ or " ▲ button to select Store. Press " " ▶ or OK button to store the settings. "Stored..." will be displayed on the screen.

Sound Menu


SOUND Volume 20 Equalizer ► Balance 0 Headphone ► Sound Mode Mono AVL On SPDIF Out Off Effect Off SRS TruSurround XT Off Store

Volume

Press “▼” or “▲” button to select Volume. Press “◀” or “▶” button to change the level of the Volume.

Equalizer

Press “▼” or “ ” button to select Equalizer. Press “▶” button to view equalizer menu.

SOUND Equalizer ► Preset User 120 Hz 0 500 Hz 0 1.5 kHz 0 5 kHz 0 10 kHz 0 Store

Press “◀ or “▶ button to change the preset. In equalizer menu, the preset can be changed to Music, Movie, Speech, Flat, Classic and User. Select the desired frequency by pressing “▼” or “▲” button and increase or decrease the frequency gain by pressing “◀” or “◀” button. Press the "MENU" button to return to the previous menu. Note: Equalizer menu settings can be changed only when the Equalizer Mode is in User.

Balance

This setting is used for emphasizing left or right speaker balance. Press “▼” or “▲” button to select Balance. Press “◀” or “ ” button to change the level of the balance. Balance level can be adjusted between -32 and +32.

Headphone

Press "▼or" "button to select Headphone. Press "button to view the headphone menu. Headphone sub-menu options are described below:

Volume

Press “▼” or “▲” button to select Volume. Press “▶” button to increase headphone volume level. Press “◀” button to decrease headphone volume level. Headphone volume level can be adjusted between 0 and 63.

Headphone Sound (optional)

Press "or" button to select Headphone Sound. Using "or" button, you can select Main, PIP/PAP, Active or Inactive. Main : Main window sound. PIP/PAP : PIP/PAP window sound. Active : Sound of the current selection. Inactive : Sound of the currently inactive window.

Sound Mode (optional)

Press "▼or" " button to select Sound Mode. Using "◀or" " button, you can select Mono, Stereo, Dual I or Dual II mode, only if the selected channel supports that mode.

AVL

Automatic Volume Limiting (AVL) function adjusts the sound to obtain fixed output level between programmes (For instance, volume level of advertisements tend to be louder than programmes). Press “▼” or “▲button to select AVL. Press “ ” or “▶button to set the AVL as On or Off.

SRS TruSurr XT (optional)

By pressing “▼ or “ ”▲select SRS TruSurr XT. Press “◀ or “ ”▶button to set SRS TruSurr XT as on or off. Note: If you set SRS TruSurr XT as On, some features in the Sound menu can be unavailable to be set.

Spdif Out (optional)

Press "▼or " ""▲ button to select Spdif Out. Press "◀" or "▼" button to set the Spdif Out as On or Off.

Audio Out (optional)

Press "▼or " "▲ button to select Audio Out. Press "◀" or "▶" button to set the Audio Out as Speaker or LineOut/SPDIF. If you select to Audio Out as LineOut/SPDIF, you will get audio through the active audio connectors. In this case, audio output will not be available through TV speakers and mute function cannot be used. While LineOut/SPDIF is activated, if you press volume “▼” / “▲” or mute button on your remote control, the Audio Out indicator will be displayed on the screen.

Audio Out

LineOut/SPDIF

If you select to Audio Out as "Speaker" by using "◀" or "▶" button, you can get audio through the TV's speakers.

Dolby Virtual Speaker (optional)

This feature is used to create the impression that sound is coming from around the room instead of the set speakers. Pressing the “” or “” buttons will turn the feature on or off. Note: If you set Dolby Virtual Speaker as On, some features in the Sound menu can be unavailable to be set.

Dolby VS (optional)

This feature is used to create the impression that sound is coming from around the room instead of the set speakers. Press “◀/”▶buttons to set Dolby Virtual Speaker as Off, Wide or Reference. Note: If you set Dolby VS as On, some features in the Sound menu can be unavailable to be set.

Dolby VS Mode (optional)

If you set Dolby VS as Reference or Wide, Dolby VS Mode options will be available to be set as Movie or Music. Use "◀or " " button to select.

Effect (optional)

If you are watching a mono broadcast, set Effect on to obtain a better sound effect which will be more stereolike. If the current sound system is stereo, switching this effect on will give a more spatial effect. Press “▼” or “▲button to select Effect. Press “ ”◀ or “▶button to set as On or Off .

Dynamic Bass (optional)

Dynamic Bass is used to increase bass effect of the TV set. Press “▼ or “ ” button to select Dynamic Bass. Use “◀ or “ ▶ button set Dynamic bass as On or Off. It is not recommended to select High while listening at high volume levels.

Store

Press “▼ or “ ” button to select Store. Press “ ” ▶ or OK button to store the settings. “Stored...” will be displayed on the screen.

Feature Menu


FEATURE Pip-Pap Sleep Timer Off Child Lock Off Language English Default Zoom 16:9 Blue Background On Menu Background 0 Backlight Auto Menu Timeout 15 sec TXT Language West PAL 50Hz

Movie Sense (optional)

Press "▼or " " button to select Movie Sense. Use “◀” or “▶” to set Movie Sense Low, Med, High or Off. While Movie Sense is active, it will optimize the TV’s video settings for motional images to acquire a better quality and readability. When Movie Sense option is set to Low, Med or High, Movie Sense demo option will be available. If one of these options is selected and if you press OK button, then the demo mode starts. While demo mode is active, the screen will be divided into two sections, one displaying the movie sense activity, the other displaying the normal settings for TV screen.

Notes.

- Movie Sense works while watching 24-frame broadcasts. - Movie Sense feature will not be available while Game Mode is set as On. If you switch to any other source and set Movie Sense as on, Game Mode will automatically set as Off.

Pip-Pap

In the Feature menu, highlight PIP item by pressing "▼ or " " buttons. Press " " ▶ button to enter PIP submenu:

FEATURE Pip-Pap ► Pip-Pap Off

Using "◀or "▶button, you can switch to PIP, PAP mode or turn off the feature. If the TV is switched to PIP or PAP mode, Pip-Pap submenu will change accordingly and the following settings will appear on the same menu screen. Note that if you switch to PAP mode by using Pip-Pap setting, only Source and Swap options will be active among the menu settings.

Pip-Pap

This line controls Pip/Pap modes. Use "◀ or "▶ buttons to switch the TV to Pip, Pap or Off.

Pip Size

Using this setting, you can set the size of the Pip window. Press "▼ or " ▲button to highlight Pip Size item. Use "◀ or " ▶button to set Pip Size to Small or Large. Note: This setting will be inactive if the TV is set to Pap mode.

PIP Position

This setting is used for moving the sub picture. Select PIP Position item by using “▼” or “▲” button. Use “ ” or “ ” button to adjust PIP position. Positions available are: Bottom Right, Bottom Left, Top Left and Top Right.

Source

PIP Source setting enables you to select the source of the sub picture. Select PIP Source item by using “▼” or “▲” button. Use “◀” or “▶” button to set PIP source.

Program

This setting will be unavailable to be used.

Swap

Select Swap item by using “▼or” ” button. Use “◀or” ” button to set. This function enables to swap between the main and the PIP picture. Note: See Appendix E for all PIP/PAP modes.

Sleep Timer

Press "▼or " " button to select Sleep Timer. Use "▼or " " button to set the Sleep Timer. The timer can be programmed between Off and 120 minutes in steps of 10 minutes. If Sleep Timer is activated, at the end of the selected time, the TV goes automatically to standby mode.

Child Lock

Press "▼or " " button to select Child Lock. Use "◀" or "▶" button to set the Child Lock On or Off. When On is selected, the TV can only be controlled by the remote control handset. In this case the control panel buttons (except for the STANDBY button) will not work. Hence, if one of those buttons is pressed, Child Lock On will be displayed on the screen when the menu screen is not visible.

Language

Press "▼or " " button to select Language. Use "▼or " " button to select the Language.

Default Zoom

While zoom mode is set as AUTO, the TV will set the zoom mode in accordance with the signal of the broadcast. If there is no WSS or aspect ratio information, the TV will then use this setting to adopt. Press "▼or " " button to select Default Zoom. You can set Default Zoom to Panoramic, 16:9, 4:3 or 14:9 by pressing "◀or " " button. Note : Default Zoom feature will not be available while in Digital Tv mode.

Blue Background

If the signal is weak or absent, the TV will automatically change to a blue screen. To enable this, set Blue Background to On. By pressing “▼” or “▲” button, select Blue Background. Press “◀” or “▶” button to set Blue Background as On or Off.

Menu Background (optional)

Press "▼or " " button to select Menu Background. You can set menu background level by pressing "▼or "▼ button.

Backlight

This setting controls the backlight level. Select Backlight by pressing “▼ or “▲button. Press◀ or “▶button to set Backlight to Auto, Medium, Maximum or Minimum.

Menu Timeout

To set a specific display timeout for menu screens, set a value for this option. Press “▼” or “▲” button to select Menu Timeout. Use “◀” or “▼” button to change menu timeout to 15 sec, 30 sec or 60 sec.

TXT Language

Press "▼or " " button to select Teletext Language. Use "▼or " " button to change Teletext Language to West, East, Turk/Gre, Cyrillic, Arabic or Persian.

HDMI PC Full Mode (optional)

If you want to view PC screen in HDMI mode by using external connection, HDMI PC FULL MODE option should be On to adjust the screen ratio correctly. This item might be inactive in some resolutions. Note: If you connect an HDMI device and switch the TV to HDMI mode, this feature will be visible (except for 1080i/1080P resolution).

Full Mode (optional)

If you connect a device via HDMI or YPbPr connectors and set 1080i/1080P resolutions, Full Mode item will be visible. You can set Full Mode as 1:1 or Normal by using “◀or “ ”If you select 1:1, screen ratio will be adjusted correctly. If you set Normal, screen ratio may expand.

Ext Out

Press "▼or " " button to select Ext Out. Use " " or "▼ button to set the Ext Out as On or Off.

Note:

For copying from a DVD or VCR device, you should choose desired source from source menu and turn "On" to EXT Out from feature menu.

Install Menu


INSTALL Program 1 Band C Channel 2 Colour System Auto Sound System BG Fine Tune 0 Search 48.10 MHz Store

Program

Press “▼or “ ” ▲button to select Program. Use “ ” ◀ or “▶button to select the program number. You can also enter a number using the numeric buttons on the remote control. There are 200 programme storage between 0 and 199.

Band

Band can be selected either C or S. Press "◀or "▶ button to set Band.

Channel

Channel can be changed by “◀ or “▶ button or numeric buttons.

Colour System

Press "▼or " " button to select Colour System. Use "▼or " " button to change the colour system to PAL, PAL 60, SECAM or AUTO.

Sound System

Press “▼ or “ ”▲ button to select Sound System. Press “◀ or “ ”▲ button to change the sound system to BG, DK, I, L or L’.

Fine Tune

Press "▼or " " button to select Fine Tune. Press "◀or " " button to adjust the tuning.

Search

Press “▼ or “ ” button to select Search. Use “ ” ▲ or “▶ button to start programme searching. You can also enter the desired frequency using the numeric buttons while Search item is highlighted.

Store

Press “▼” or “ ” button to select Store. Press “ ” ▶ or OK button to store the settings. “Stored...” will be displayed on the screen.

Install Menu in AV Modes

The following screen appears in the install menu when the TV is in AV modes. Note that limited options will be available. Switch to TV mode for viewing complete version of the Install menu.

INSTALL Colour System Auto Store

Colour System

Press "▼or " " button to select Colour System. Use "▼or " " button to change the colour system to PAL, SECAM, PAL60, AUTO, NTSC 4,43 or NTSC 3,58.

Store

Press "▼ or " ▲ button to select Store Program. Press "▼" or OK button to store the settings. "Stored..." will be displayed on the screen.

Program Table

Select Program Table by pressing “◀” or “▶” button.

PROGRAM TABLE P001 C-02 P011 ---- P002 C-12 P012 ---- P003 ---- P013 ---- P004 ---- P014 ---- P005 ---- P015 ---- P006 ---- P016 ---- P007 ---- P017 ---- P008 ---- P018 ---- P009 ---- P019 ---- P010 ---- P020 ---- ■ Name ■ Move ■ Delete ■ APS

By moving the cursor in four directions you can reach 20 programmes in the same page. You can scroll the pages up or down by pressing the navigation buttons to see all the programmes in TV mode (except for the AV modes). By cursor action, programme selection is done automatically.

Name

To change the name of a programme, select the programme and press the RED button. The first letter of the selected name will be highlighted. Press “▼” or “▲” button to change that letter and “ ”◀ or “▶” button to select the other letters. By pressing the RED button, you can store the name.

Move

Select the programme which you want to insert by navigation buttons. Press the GREEN button. By navigation buttons move the selected programme to the decided programme space and press the GREEN button again.

Delete

To delete a programme, press the YELLOW button. Pressing the YELLOW button again erases the selected programme from the programme list, and the following programmes shift one line up.

APS (Auto Programming System)

When you press the BLUE button for starting automatic tuning, Auto Programming System menu will appear on the screen:

PROGRAM TABLE ► Country UK WARNING! All Prestored Programs will be deleted ● Ok ● Cancel

Press “◀ or “▶ button to select your country. If you want to exit from A.P.S. function, press the BLUE button. When you press OK or RED button for starting automatic tuning, all stored programmes will be erased and the TV will search for available channels. During the search, the following OSD will be displayed:

APS is running... UK 254.00 MHz 25% Cancel

Whenever you press the BLUE button, APS function stops and Program Table appears on the screen. If you wait until the end of APS, Program Table will be displayed with the programmes found and located.

Source Menu

Press “▼ or “ ” button and select the sixth icon. Then press “▼” or OK button. Source menu appears on the screen:

SOURCE : TV TV DTV/USB EXT-1 EXT-2 FAV HDMI-1 HDMI-2 HDMI-3 HDMI-4 YPbPr

In source menu, highlight a source by pressing “▼or” button and switch to that mode by pressing “▶” button. Source options are; TV, DTV/USB, EXT-1, EXT-2, FAV, HDMI-1, HDMI-2, HDMI-3, HDMI-4, YPbPr or PC-VGA. Note: Once you have connected optional equipment systems to your TV, you should select the required input to view pictures from that source.

PC Mode Menu System

See "Connecting the LCD TV to a PC" section for connecting a PC to the TV set. For switching to PC source, press "AV/SOURCE" button on your remote control and select PC input. You can also use "Source" menu to switch to PC mode. Note that PC mode menu settings are available only while the TV is in PC source.

PC Position Menu

Select the first icon by pressing “◀ or “▶” button. PC Position menu appears on the screen:

PC POSITION Autoposition H Position 0 V Position 0 Phase 0 Dot Clock 0 No Signal

Autoposition

If you shift the picture horizontally or vertically to an unwanted position, use this item to put the picture into correct place automatically. This setting therefore automatically optimizes the display. Select Autoposition item by using “▼” or “▲buttons. Press OK or “◀” ” button. Warning: Please ensure auto adjustment is performed with a full screen image to ensure best results.

H (Horizontal) Position

This item shifts the image horizontally to right hand side or left hand side of the screen. Select H Position item by using “▼” or “▲” button. Use “◀” or “▼” button to adjust the value.

V (Vertical) Position

This item shifts the image vertically towards the top or bottom of the screen. Select V Position item by using “▼” or “▲” button. Use “◀” or “▼” button to adjust the value.

Phase

Depending on the resolution and scan frequency that you input to the TV set, you may see a hazy or noisy picture on the screen. In such a case you can use this item to get a clear picture by trial and error method. Select Phase item by using “▼” or “▲” buttons. Use “◀or “ ” button to adjust the value.

Dot Clock

Dot Clock adjustments correct the interference that appear as vertical banding in dot intensive presentations like spreadsheets or paragraphs or text in smaller fonts. Select Dot Clock item by using “▼” or “▲buttons. Use “◀” or “▶button to adjust the value.

PC Picture Menu

For adjusting PC picture items, do the following: Press "or" button to select the second icon. PC Picture menu appears on the screen. Brightness, Contrast, Colour and Colour Temperature settings in this menu are identical to settings defined in TV picture menu under "Analogue TV Menu System". Note: If you set Colour Temp as User, you can define R, G, B settings manually. Sound, Feature and Source settings are identical to the settings explained in Analog Tv menu system.

Displaying TV Information

Programme Number, Programme Name, Sound Indicator and Zoom Mode information is displayed on the screen when a new programme is entered or INFO button is pressed.

Mute Function

Press "button to disable sound. Mute indicator will be displayed in the upper side of the screen. To cancel mute, there are two alternatives; the first one is pressing the "☐" button and the second one is increasing the volume level.

PIP (Picture-in-Picture) and PAP (Picture-and-Picture) Modes

Press the "button once to switch to PIP mode. At PIP Mode, a small picture (PIP picture) is displayed on the main picture. There are 1 size and 4 positions (upper left, upper right, bottom left and bottom right) available for the PIP window. Aspect Ratio of the PIP window is fixed and 4:3. When PIP Mode is entered, the default active window is the PIP window and the active window is indicated by a yellow frame around it. The active window can be changed by pressing “◀” or “▶” button. The status info OSD belongs to active window. The place of the status OSDs are same for both windows. Press “□” again to exit PIP mode. Press the “☐” button again to activate PAP mode. At PAP Mode, two pictures with equal sizes are displayed on the screen. Aspect Ratios of the windows are fixed. When you switch to PAP Mode, main window in PIP Mode will be displayed on the right side of the screen. The active window can be changed by pressing “◀” or “▶” button. Press the “☐” button again to exit the PAP mode.

Picture Mode Selection

By pressing PP button, you can change Picture Mode settings in accordance with your viewing requirements. Available options are Dynamic, Natural, Cinema and Pixellence (optional). Note : This function will not be available while in PC mode.

Freezing Picture

You can freeze the picture on the screen by pressing the "OK" button on the remote control in TV mode. Press the "OK" button to freeze picture. Press again to quit freeze mode.

Zoom Modes

You can change the aspect ratio (image size) of the TV for viewing the picture in different zoom modes. Press "WIDE" button to directly change the zoom mode. Available zoom modes are listed below.

Note:

In YPbPr and HDMI modes, while in 720p-1080i resolutions, only 16:9 mode is available. In PC mode, only 16:9 mode is available.

Auto

When a WSS (Wide Screen Signalling) signal, which shows the aspect ratio of the picture, is included in the broadcast signal or the signal from an external device, the TV automatically changes the ZOOM mode according to the WSS signal. \- When the AUTO mode does not function correctly due to poor WSS signal quality or when you want to change the ZOOM mode, change to another ZOOM mode manually.

16:9

This uniformly stretches the left and right sides of a normal picture (4:3 aspect ratio) to fill the wide TV screen.

Diagram showing transformation of a square with four circles inside a larger square, ending in a smaller square with five circles (no text or symbols)

\- For 16:9 aspect ratio pictures that have been squeezed into a normal picture (4:3 aspect ratio), use the 16:9 mode to restore the picture to its original shape.

4:3

Use to view a normal picture (4:3 aspect ratio) as this is its original size.

Diagram showing transformation of a square with circular holes into a larger square (no text or symbols)

Panoramic

This stretches the left and right sides of a normal picture (4:3 aspect ratio) to fill the screen, without making the picture appear unnatural.

Diagram showing transformation of a square with circular holes into a larger square with circles (no text or symbols)

The top and bottom of the picture are slightly cut off.

14:9

This zooms up the wide picture (14:9 aspect ratio) to the upper and lower limits of the screen.

Diagram showing transformation of a square with a circle inside, resulting in a larger square with circles and dots (no text or symbols)

Cinema

This zooms up the wide picture (16:9 aspect ratio) to the full screen.

Diagram showing transformation from a square with circular holes to a square with circles (no text or symbols)

Subtitle

This zooms up the wide picture (16:9 aspect ratio) with subtitles to the full screen.

SUBTITLE SUBTITLE

Zoom

This option zooms to the picture.

Diagram showing transformation from a square with circular cutouts to a circle with curved cutouts (no text or symbols)

Note: You can shift to screen up or down by pressing "▼/ " " buttons while picture zoom is selected as panaromic, 14:9, Cinema or Subtitle.

Teletext

Teletext system transmits information such as news, sports and weather on your TV. Note that is the signal degrades, for example in poor/adverse weather conditions, some text errors may occur or the teletext mode may be aborted. Teletext function buttons are listed below:

“Teletext On-Off / PAT Mode

Activates teletext mode when pressed once. Pressing this button again will split the screen into two windows, one displaying the teletext and the other displaying the current channel. Pressing again will quit the teletext mode.

“正iIndex

Selects the teletext index page.

“Expand

Press once to enlarge top half of the page, press again to enlarge the bottom half of the page. Press again to revert back to normal size.

“?Reveal

Shows hidden information (e.g. solutions of games).

“Mix

Places the teletext screen over the programme.

“Hold

Holds a text page when convenient. Press again to resume.

Subcode Pages

Selects subcode pages if available when the teletext is activated. When the teletext is not activated, displays time info if the programme has teletext transmission.

P+ / P- and numbers (0-9)

Press to select a page. Note: Most TV stations use code 100 for their index pages.

Coloured Buttons

(RED/GREEN/YELLOW/BLUE)

Your TV supports both FASTEXT and TOP text systems. When these systems are available, the pages are divided into groups or topics. When FASTEXT system is available, sections in a teletext page will become colour-coded and can be selected by pressing the coloured buttons. Press a coloured button that corresponds to with your needs. The coloured writings will appear, showing you which coloured buttons to use when TOP text transmission is present. Pressing P - or P + commands will request the next or previous page respectively.

Tips

Screen Care

Clean the screen with a slightly damp, soft cloth. Do not use abrasive solvents as they may damage the coating layer of the TV screen. For your safety, unplug the mains plug when cleaning the set. When moving the TV, hold it properly from the bottom part.

Image Persistence

Please note that ghosting may occur while displaying a persistent image. LCD TVs' image persistence may disappear after a short time. Try turning off the TV for a while. To avoid this, do not leave the screen in still picture for extended periods.

No Power

If your TV system has no power, please check the main power cable and connection to the mains socket outlet.

Poor Picture

Have you selected the correct TV system? Is your TV set or house aerial located too close to a non-earthed audio equipment or neon lights, etc.? Mountains or high buildings can cause double pictures or ghost images. Sometimes you can improve the picture quality by changing the direction of the aerial. Is the picture or teletext unrecognisable? Check if you have entered the correct frequency. Please retune the channels. The picture quality may degrade when two peripherals are connected to the TV at the same time. In such a case, disconnect one of the peripherals.

No Picture

Is the aerial connected properly? Are the plugs connected tightly to the aerial socket? Is the aerial cable damaged? Are suitable plugs used to connect the aerial? If you are in doubt, consult your dealer. No Picture means that your TV is not receiving a transmission. Have you selected the correct button on the remote control? Try once more. Also make sure the correct input source has been selected.

Sound

You can not hear any sound. Did you perhaps interrupt the sound, pressing the button? Sound is coming from only one of the speakers. Is the balance set to one extreme? See Sound Menu.

Remote Control

Your TV no longer responds to the remote control. Perhaps the batteries are exhausted. If so you can still use the local buttons at the bottom of the TV.

Input Sources

If you cannot select an input source, it is possible that no device is connected. Check the AV cables and connections if you have tried to connect a device.

Appendix A: PC Input Typical Display Modes

The display has a maximum resolution of 1920 × 1200 . The following table is an illustration of some of the typical video display modes. Your TV may not support different resolutions. Supported resolution modes are listed below. If you switch your PC to an unsupported mode, a warning OSD will appear on the screen. Note: Resolution modes indicated with (\*) are not available for PIP/PAP modes.

Index	Resolution Frequency				Standard	Supported Zoom Modes
	Hor Ver	Ver (Hz)		Hor (KHz)
1 640	350 85 37.9	VESA 16:9, 4:3
2 640	400 85 37.9	VESA 16:9, 4:3
3 640	400 70 31.5	IBM VGA 16:9, 4:3
4 640	480 60 31.5	VESA 16:9, 4:3
5 640	480 66 35.0	MAC 16:9, 4:3
6 640	480 72 37.9	VESA 16:9, 4:3
7 640	480 75 37.5	VESA 16:9, 4:3
8 640	480 85 43.3	VESA 16:9, 4:3
9 800	600 56 35.2	VESA 16:9, 4:3
10 800	600 60 37.9	VESA 16:9, 4:3
11 800	600 70 43.8	16:9, 4:3
12 800	600 72 48.1	VESA 16:9, 4:3
13 800	600 75 46.9	VESA 16:9, 4:3
14 800	600 85 53.7	VESA 16:9, 4:3
15 832	624 75 49.7	MAC 16:9, 4:3
16 1024	768 43 35.5				VESA (interlace)	16:9, 4:3
17 1024	768 60 48.4	VESA 16:9, 4:3
18* 1024	768 70 56.5	VESA 16:9, 4:3
19* 1024	768 72 57.7	16:9, 4:3
20* 1024	768 75 60.0	16:9, 4:3
21* 1024	768 85 68.3	16:9, 4:3
22 1152	864 60 53.8	16:9, 4:3
23* 1152	864 70 64.2	VESA 16:9, 4:3
24* 1152	864 75 67.5	VESA 16:9, 4:3
25* 1152	864 85 77.1	VESA 16:9, 4:3
26* 1152	870 75 68.9	MAC 16:9, 4:3
27 1280	768 60 47.7	VESA 16:9, 4:3
28 1360	768 60 47.7	16:9, 4:3
29* 1280	768 75 60.2	VESA 16:9, 4:3
30 1280	960 60 60.0	VESA 16:9, 4:3
31* 1280	960 75 75.0	VESA 16:9, 4:3
32* 1280	960 85 85.9	VESA 16:9, 4:3
33 1280	1024	60 64.0	VESA 16:9
34* 1280	1024	75 80.0	VESA 16:9
35* 1280	1024	85 91.1	VESA 16:9
36 1400	1050	60 65.3			16:9
37* 1400	1050	75 82.3			16:9
38 1440	900 60 55.9			16:9
39* 1440	900 75 70.6			16:9
40* 1600	1200	60 75.0	VESA 16:9
41 1680	1050	60 65.3			16:9
42* 1920	1200	60 74.5			16:9

Appendix B: AV and HDMI Signal Compatibility (Input Signal Types)

Source Supported Signals Available
EXT-1(SCART 1)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
EXT-2(SCART-2)	PAL 50/60 O
	NTSC 60 O
	RGB 50 X
	RGB 60 X
FAV	PAL 50/60 O
	NTSC 60 O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
HDMI1HDMI2HDMI3HDMI4	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50 Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
	1080P 24 HZ O

(X: Not Available, O: Available)

Note: In some cases a signal on the LCD TV may not be displayed properly. The problem may be an inconsistency with standards from the source equipment (DVD, Set-top box, etc.). If you do experience such a problem please contact your dealer and also the manufacturer of the source equipment. Appendix C: PIP/PAP Mode Combinations

MAIN

TV DT

TV/USB Scart1

Scart2

FAV HD

HDMI1

HDMI2

HDMI3

HDMI4

YPbPr

PC-VGA

TV

x

x

(RGB)

x

x

√

√

√

√

√

√

DTV/USB

x

x

√

√

√

√

√

√

√

√

Scart1

(RGB)

√

x

(RGB)

(RGB)

√

√

√

√

√

√

√

Scart2

x

√

(RGB)

x

x

√

√

√

√

√

√

FAV

x

√

(RGB)

x

x

√

√

√

√

√

√

HDMI1

√

√

√

√

√

x

x

x

HDMI2

√

√

√

√

√

x

x

x

HDMI3

√

√

√

√

√

x

x

x

HDMI4

√

√

√

√

√

x

x

x

YPbPr

√

√

√

√

√

√

√

√

√

x

PC-VGA

√

√

√

√

√

√

√

√

√

√

(RGB): This indicates that, selection is possible only if Scart-1 has a RGB signal. Restrictions: Scart-1 source must have RGB signal to perform PIP\PAP with sources TV, Scart-2, FAV. If these sources are set to main window, and Scart-1 does not have a RGB signal, Pip\Pap source can not be switched to the Scart-1 source. If scart-1 source is set to main window, and scart-1 does not have a RGB signal, Pip\Pap source can not be switched to TV, Scart-2 and FAV sources. Appendix D: Supported File Formats for USB Mode

Media	File Extension	Format		Remarks
		Video Audio		(Maximum resolution/Bit rate etc.)
Movie (optional)	.avi XviD	PCM/MP3		Standart definition videos (up to 720x576 resolution) are supported.
Music .mp3	--		MPEG 1/2Layer 1/ 2/ 3 (MP3)	(CBR and VBR up to 320 Kbps)
Photo	.jpg	Baseline JPEG		Up to 5760x4608 resolution.High resolution progressive JPEGs are not supported.
External Subtitles (optional)	.srt			Only time-based subtitle formats are supported.Frame-based subtitle formats (e.g. MicroDVD) are not supported
	.sub	(except MicroDVD format)

Appendix E: Supported DVI Resolutions

When connecting devices to your TV's connectors by using DVI converter cables (not supplied), you can refer to the following resolution information.

	24Hz 2	5Hz 30Hz	50Hz	60Hz
480i					☑
480p					☑
576i				☑
576p				☑
720p				☑	☑
1080i				☑	☑
1080p	☑	☑	☑	☑	☑

Specifications

TV BROADCASTING

PAL/SECAM B/G D/K K' I/I' L/L'

RECEIVING CHANNELS

VHF (BAND I/III) UHF (BAND U) HYPERBAND

NUMBER OF PRESET CHANNELS

200

CHANNEL INDICATOR

On Screen Display

RF AERIAL INPUT

75 Ohm (unbalanced)

OPERATING VOLTAGE

220-240V AC, 50 Hz.

AUDIO

SRS TruSurround XT

AUDIO OUTPUT POWER

(W_RMS) (10% THD) 2×8

POWER CONSUMPTION (W)

190 W (max) < 1 W (Standby)

PANEL

16:9 display, 37" Screen Size

DIMENSIONS (mm)

DxLxH (With foot): 245 x 919 x 631 Weight (Kg): 14,4 DxLxH (Without foot): 101 x 919 x 595 Weight (Kg): 13,6

Digital Reception (DVB-T)

Transmission Standards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbol rate: COFDM with 2K/8K FFT mode. -Modulation: 16-QAM - 64-QAM FEC for all DVB modes (automatically found)

ii. VIDEO

-H.264 (MPEG-4 part 10) main and high profi le level 4.1/MPEG-2 MP@HL video decoder. -HD display multi format capable (1080i, 720p, 576p) -CVBS analogue output.

iii. AUDIO

-MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, AC3 -Sampling frequencies supported are 32, 44.1 & 48 kHz

Digital Reception (DVB-C)

Transmission Standards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbols/s to 7.2 Msymbols/s \- Modulation: 16-QAM, 32-QAM, 64-QAM, 128-QAM and 256-QAM

ii. VIDEO

\- All MPEG2 MP@ML formats with up-conversion and fi ltering to CCIR601 format. -CVBS analogue output

iii. AUDIO

-All MPEG1 Layer 1 and 2 modes -Sampling frequencies supported are 32, 44.1 & 48 kHz
