BEDIENUNGSANLEITUNG BigTel 165 AUDIOLINE

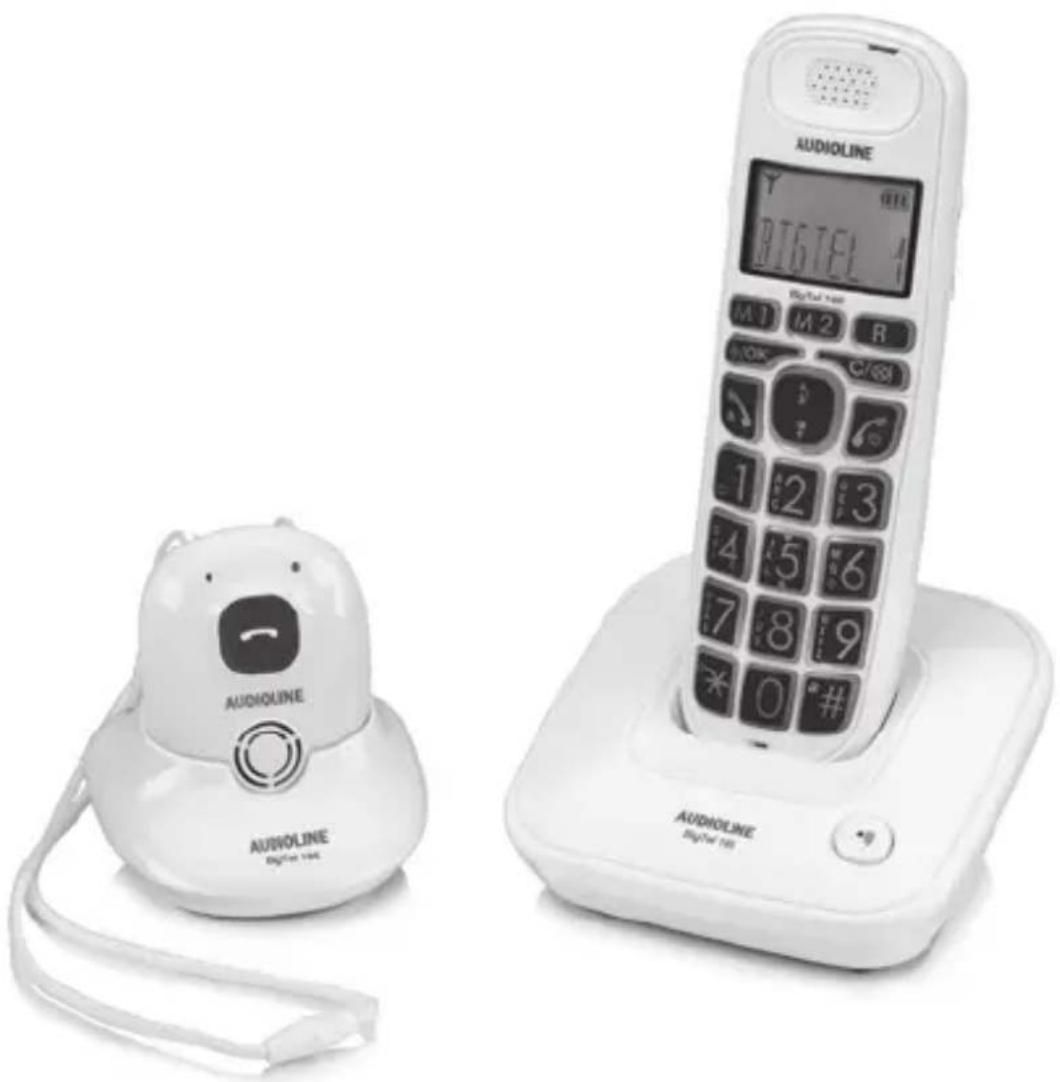

Schnurloses DECT-/GAP-Telefon mit Freisprech-Anhänger Cordless DECT/GAP telephone with pendant

Bedienungsanleitung Operating Instructions

1 Sicherheitshinweise ....4

Bestimmungsgemäße Verwendung 4

Aufstellungsort 4

Netzteil 4

Akkus 4

Stromausfall 4

Medizinische Geräte 5

Hörerlautstärke ....5

Freisprech-Anhänger 5

Entsorgung 6

2 Telefon in Betrieb nehmen ....7

Sicherheitshinweise 7

Verpackungsinhalt prüfen 7

Basisstation anschließen 8

Akkus einlegen (Mobilteil) .8

Akkus aufladen (Mobilteil) 9

Datum und Uhrzeit des Mobilteils einstellen .....9

Displaysprache einstellen 9

Automatische Rufannahme / Direktannahme .....9

Akku aufladen (Freisprech-Anhänger) .....9

3 Bedienelemente .....10

4 Einführende Informationen .....12

Symbole im Display des Mobilteils .....12

Anzeige-LED (Freisprech-Anhänger) 13

Bereitschaftsmodus 15

Strahlungsreduzierung (ECO-Mode) .....15

Navigation im Menü (Mobilteil) 15

5 Telefonieren mit dem Mobilteil .....16

Anruf annehmen 16

Anrufen 16

Freisprechen....16

Gespräch beenden 17

Wahlwiederholung 17

Aus der Anrufliste anrufen ....17

Aus dem Telefonbuch anrufen 18

Mit den Kurzwahltasten (2 - 9) anrufen .....18

Mit den Direktwahltasten anrufen (M1/M2) .....18

Anzeige der Gesprächsdauer ....18

Hörerlautstärke einstellen 19

Mikrofon ausschalten (Mute) 19

Intern telefonieren ....19

6 Telefonieren mit dem Freisprech-Anhänger .....21

Gespräch beenden .....21

Lautstärke einstellen .....21

Mit den Direktwahltasten (M1/M2) anrufen .....22

Rufnummer mit dem Mobilteil wählen Anrufen .....22

7 Weitere Leistungsmerkmale .....23

Tastensperre .....23

Tonruf am Mobilteil ausschalten ....23

Mobilteil ausschalten .....23

Freisprech-Anhänger ausschalten .....24

8 Anrufliste / Wahlwiederholung .....25

Anrufliste bearbeiten .....25

Wahlwiederholung bearbeiten .....25

9 Telefonbuch .....26

Neuen Eintrag anlegen .....26

Telefonbuchteinträge bearbeiten .....27

10 Telefon einstellen .....28

Datum/Zeit 28

Wecker 28

Tonruf für das Mobilteil einstellen .....29

Hinweistöne einstellen .....29

Klang einstellen .....29

Basisstation auswählen 30

Displaysprache einstellen ....30

Mobilteilnamen einstellen ....30

Displayanzeige einstellen ....31

Automatische Rufannahme einstellen .....31

Voice-Mailboxnummer eingeben ....31

Wahlverfahren einstellen ....32

Flashzeit einstellen ....32

Aufschalten einstellen ....32

PIN ändern .....33

Rufnummern auf Direktwahltasten speichern .....33

Telefon in den Auslieferungszustand zurücksetzen .....34

Freisprech-Anhänger zurücksetzen 34

11 Mobilteile an-/abmelden / Freisprech-Anhänger anmelden .35

Weiteres Mobilteil des gleichen Typs anmelden .....35

Mobilteil löschen 35

Freisprech-Anhänger neu anmelden .....36

12 Betrieb an Telefonanlagen/Zusatzdienste .....37

Betrieb an Telefonanlagen 37

Zusatzdienste Ihres Netzbetreibers .....37

13 Anhang 38

Menüstruktur....38

Fehlersuche ....39

Werkseinstellungen/Auslieferungszustand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Technische Daten 41

Konformitätserklärung 42

Pflegehinweise 42

Garantie 42

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Telefon beschädigen können. Versperren Sie den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

Hörerlautstärke

Ihr Telefon verfügt über eine zuschaltbare Verstärkung für den Hörer. Sie wird mit der Taste (a) Mobilteil eingeschaltet. Ist die Verstärkung aktiviert, leuchtet die rote LED oberhalb der Hörkapsel und im Display steht „V'ST. AN“.

Freisprech-Anhänger

Der Freisprech-Anhänger ist ein zusätzliches Mobilteil für Ihr BigTel 165. Er wird um den Hals getragen und bietet die Möglichkeiten, ankommende Telefongespräche im Freisprechmodus anzunehmen, ein mit dem Mobilteil gewähltes Telefongespräch zu übernehmen oder die im BigTel 165 gespeicherten Direktwahlnummern (M1/M2) mit einem einfachen Tastendruck anzurufen. Im Auslieferungszustand ist der Freisprech-Anhänger bereits an der Basisstation angemeldet und nach Laden des Akkus betriebsbereit.

Der Freisprech-Anhänger gibt Ihnen in folgenden Situationen zusätzliche Information per Sprachausgabe (Sprache: Deutsch, nicht veränderbar):

• Nicht angemeldet
• Außer Reichweite
• Niedriger Akkuladezustand

⚠️ Achtung: Bei normalem Gebrauch beträgt die Akku-Lebenszeit im Freisprech-Anhänger mindestens ein Jahr. Wenn Sie eine deutliche Verringerung der Gesprächszeit bemerken, sollte der Akku durch den Kundendienst ausgetauscht werden. Wenden Sie sich in diesem Fall an unsere Service-Hotline (siehe Seite 39).

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und

Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Telefon in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die

Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

1 Basisstation
1 Netzteil für Basisstation
1 Mobilteil
1 Freisprech-Anhänger
1 Ladeschale für Freisprech-Anhänger mit Netzteil
1 Telefonanschlusskabel
2 Akkus
1 Bedienungsanleitung

Die mitgelieferten Netzteile erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

Telefon in Betrieb nehmen

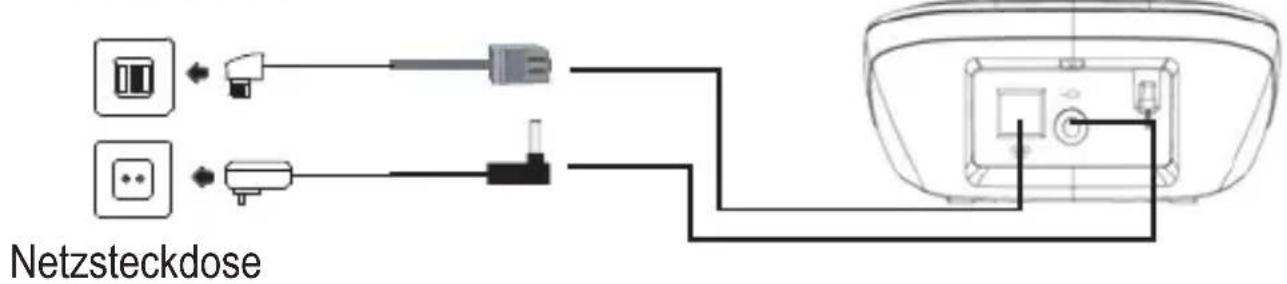

Basisstation anschließen

⚠️ Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefonanschluss

Netzsteckdose

⚠️ Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil!

Akkus einlegen (Mobilteil)

Öffnen Sie das Akkufach. Legen Sie die Akkus in das Akkufach ein. Schließen Sie das Akkufach.

⚠️ Achtung: Verwenden Sie nur NiMH-Akkus vom Typ AAA (Microzellen) / 500 mAh! Niemals Batterien/Primärzellen verwenden! Achten Sie auf die richtige Polarität!

Akkus aufladen (Mobilteil)

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 14 Stunden in die Basisstation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die untere Grenze erreicht hat, blinkt das Akkusymbol (☐) im Display und Sie hören den Akku-Warnton (falls Akku-Warnton eingeschaltet / Menüpunkt „MT EINST. / TOENE / BAT. LEER“). Sie haben noch ca. 10 Minuten Gesprächszeit.

Datum und Uhrzeit des Mobilteils einstellen

Bei Inbetriebnahme verfügt das Mobilteil nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste). Datum und Uhrzeit stellen Sie über den Menüpunkt „D. & ZEIT“ ein.

Displaysprache einstellen

Die Displaysprache ist in 3 verschiedenen Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „MT EINST. / SPRACHE“ ändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „MT EINST / AUTO ANT“ ein- oder ausgeschaltet.

Akku aufladen (Freisprech-Anhänger)

Verbinden Sie die Ladeschale mit dem Stromnetz und stellen Sie den Freisprech-Anhänger für ca. 5 Stunden in die Ladeschale.

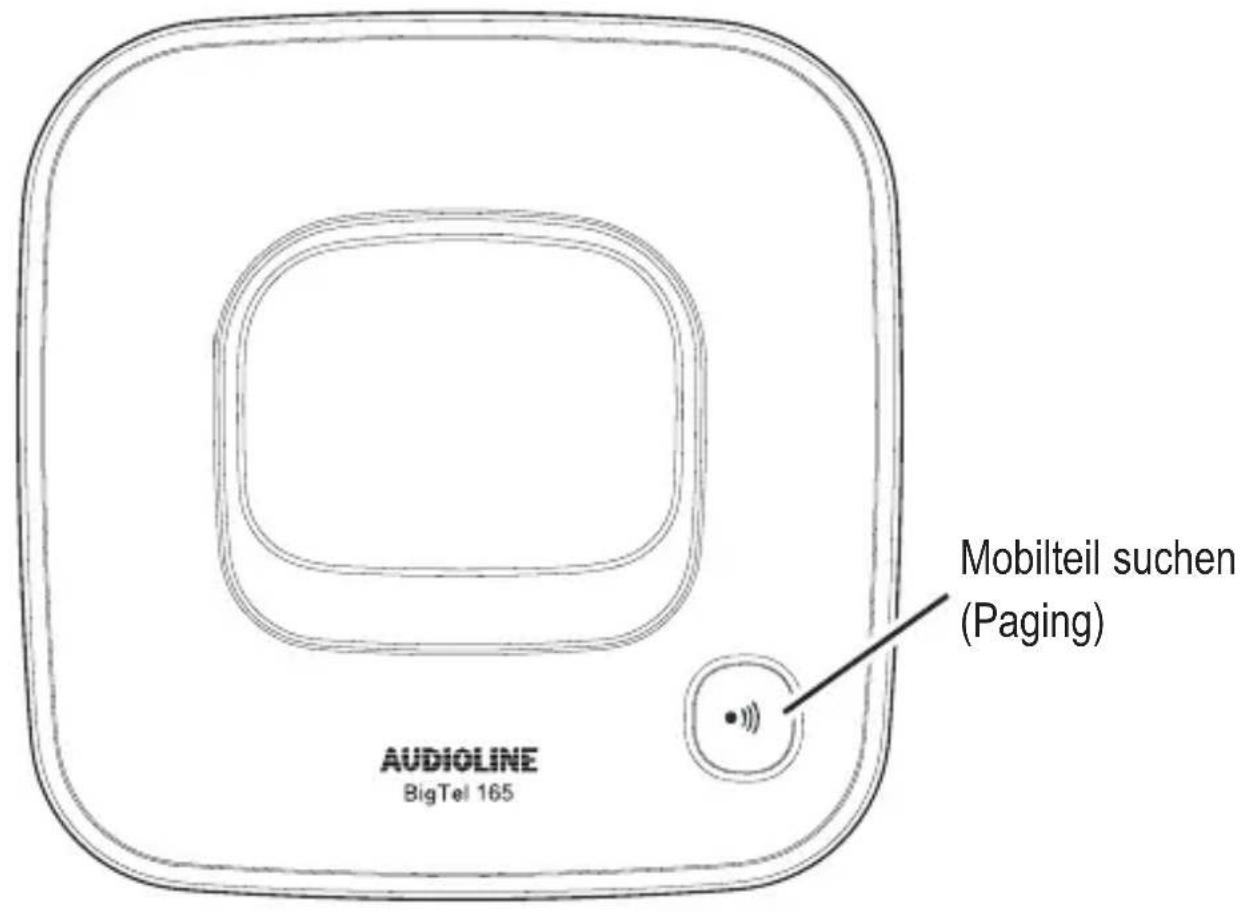

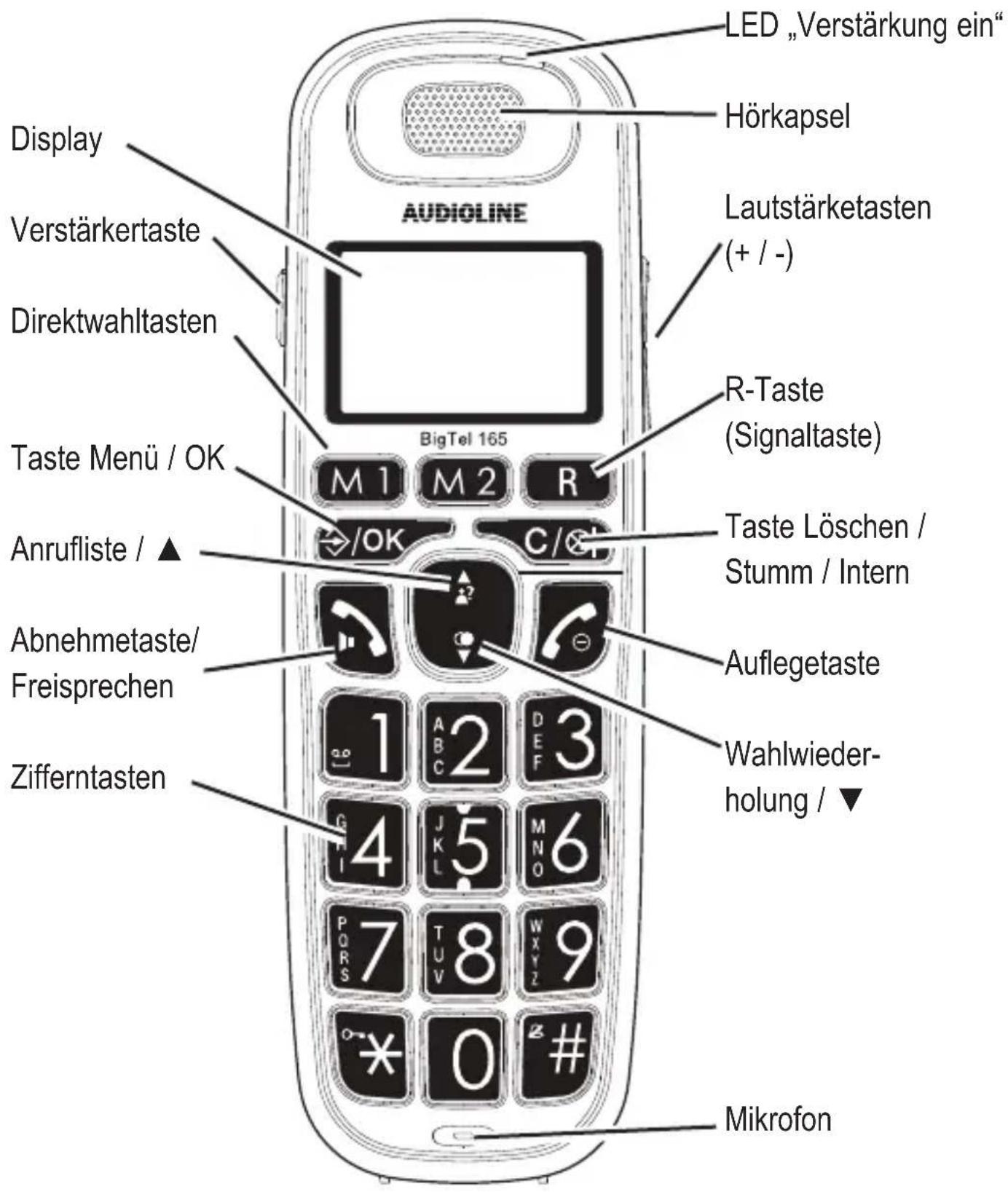

3 Bedienelemente

LED „Verstärkung ein“ Hörkapsel Display Verstärkertaste Direktwahltasten Audioline Lautstärketasten (+ / -) R-Taste (Signaltaste) Taste Menü / OK Anrufliste / ▲ Abnehmetaste/ Freisprechen Zifferntasten M 1 M 2 R /OK C/⊗ 1 A 2 D 3 4 J 5 M 6 P 7 T 8 W 9 0 #* Mikrofon

Mobilteil suchen (Paging) AUDIOLINE BigTel 165

Mikrofon Anruftaste/Auflegetaste Lautstärkeeinstellung

Anzeige-LED AUDIOLINE VOL - + M 1 N 2

Lautsprecher Reset-Taste Direktwahltasten
M1/M2

D

4 Einführende Informationen

Symbole im Display des Mobilteils

Symbol	Beschreibung
	Konstant: Verbindung zur Basisstation.Blinkt: keine Verbindung zur Basisstation.
	Konstant: Anzeige der Batteriekapazität.Blinkt während Mobilteil in der Basis:Die Akkus werden geladen.
	Konstant: Akkus sollten geladen werden.Blinkend: Laden Sie die Akkus.
	Konstant: Sie führen ein Gespräch.Blinkend: Sie erhalten gerade einen Anruf.
	Freisprechbetrieb ist aktiviert.
	Tonruf ist ausgeschaltet.
	Konstant: Eine Weckzeit ist eingestellt.Blinkt: Die eingestellte Weckzeit ist erreicht.
	Tastensperre ist eingeschaltet.
	Konstant: Sie führen ein Interngespräch (nur bei mehreren Mobilteilen an einer Basis).Blinkt: Eintreffendes Interngespräch.
	Weitere Ziffern/Buchstaben vor bzw. hinter den gegenwärtig angezeigten. Um diese anzuzeigen drücken Sie # .

Anzeige-LED (Freisprech-Anhänger)

Die Anzeige-LED des Freisprech-Anhängers kann in drei verschiedenen Farben leuchten und zeigt die folgenden Betriebszustände an:

Blau Leuchtet ständig:

Freisprech-Anhänger ist in der Ladeschale und geladen

Blinkt einfach (0,5 s an/4,5 s aus):

Freisprech-Anhänger ist im Bereitschaftszustand und nicht in der Ladeschale

Blinkt doppelt (0,25 s an/0,25 s aus/0,25 s an/1 s aus)

Während eines Gesprächs.

Hinweis: Hören Sie zusätzlich alle 10 s drei kurze Pieptöne, befinden Sie sich an der Grenze der Reichweite. Gehen Sie näher an die Basisstation.

Blinkt regelmäßig (0,5 s an/0,5 s aus)

Eintreffender Anruf. Zusätzlich hören Sie den Klingelton.

Rot Leuchtet ständig:

Freisprech-Anhänger ist in der Ladeschale und wird geladen.

Blinkt einfach (0,5 s an/9,5 s aus):

Im Ruhezustand. Zusätzlich hören Sie wiederholt 2 kurze Pieptöne. Die Akkukapazität ist niedrig. Stellen Sie den Freisprech-Anhänger in die Ladeschale.

Rot Blinkt doppelt (0,25 s an/0,25 s aus/0,25 s an/9,25 s aus)

Während eines Gesprächs. Zusätzlich hören Sie wiederholt 2 kurze Pieptöne. Die Akkukapazität ist niedrig. Stellen Sie den Freisprech-Anhänger in die Ladeschale.

Violett Leuchtet ständig:

Der Freisprech-Anhänger ist nicht an der Basisstation angemeldet.

Blinkt einfach (0,5 s an/4,5 s aus):

Die Basisstation ist nicht in Reichweite. Gehen Sie näher an die Basisstation.

Rot/Blau Blinken abwechselnd:

Der Freisprech-Anhänger ist im Anmeldemodus.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drücken.

Strahlungsreduzierung (ECO-Mode)

Im Gesprächsmodus wird die Strahlung im Vergleich zu Standard-DECT-Schnurlostelefonen erheblich reduziert, wenn sich das Mobilteil in der Nähe der Basisstation befindet.

Navigation im Menü (Mobilteil)

Alle Funktionen sind über unterschiedliche Menüs zu erreichen. Die komplette Menüstruktur finden Sie im Anhang.

Zur Navigation im Menü benutzen Sie die Tasten 🐎/und die 🗑️ Pfeiltasten.

Mit der Taste öffnen Sie das Menü.

Mit den Pfeiltasten ▲ bzw. ▼ bewegen Sie sich im Menü.

Zum Öffnen eines Untermenüs drücken Sie die Taste 📋/OK

Wollen Sie zum übergeordneten Menü zurück drücken Sie die Taste kurz. Bei langem Druck gelangen Sie wieder in den Bereitschaftszustand.

5 Telefonieren mit dem Mobilteil

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

Drücken Sie die Abnehmetaste.

Befindet sich das Mobilteil in der Basis und AUTO ANT ist nicht eingeschaltet:

Nehmen Sie das Mobilteil aus der Basis und drücken Sie die Abnehmetaste.

Befindet sich das Mobilteil in der Basis und AUTO ANT ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Gespräch wird automatisch angenommen.

Anrufen

Geben Sie die Rufnummer ein.

Fehler bei der Eingabe mit korigieren.

Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Freisprechen

Drücken Sie während eines Gesprächs die Abnehmetaste noch einmal. Der Lautsprecher wird eingeschaltet.

Gespräch beenden

Auflegetaste drücken oder Mobilteil in die Basis stellen.

Wahlwiederholung

Ihr Telefon speichert die 5 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie die Raute-Taste . # Die zuletzt gewählte Rufnummer steht immer am Anfang der Liste.

Öffnen Sie die Wahlwiederholungsliste.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 10 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen drücken Sie die Raute-Taste. Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

Öffnen Sie die Anrufliste.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

D

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 20 Einträge aufnehmen.

Zum Anlegen von Einträgen siehe Abschnitt „Telefonbuch“.

Drücken Sie die Menütaste.

Wählen Sie TEL.BUCH und drücken Sie die Menütaste.

Wählen Sie einen Eintrag aus.

Rufnummer wird gewählt.

Mit den Kurzwahltasten (2 - 9) anrufen

Zum Speichern einer Rufnummer auf die Kurzwahltasten siehe Seite 27, Menüpunkt "ZIELWAHL".

2 .. 9 Drücken Sie eine der Zifferntasten für ca. 3 s.

Die Rufnummer wird gewählt.

Mit den Direktwahltasten anrufen (M1/M2)

Zum Speichern einer Rufnummer auf die Direktwahltasten siehe Seite 33.

M1 / M2 Drücken Sie eine der Direktwahltasten für ca. 3 s.

Die Rufnummer wird gewählt.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörerlautstärke einstellen

önnen während eines Gesprächs die Lautstärke in 5

Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke).

Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Gespräches gespeichert.

Mikrofon ausschalten (Mute)

Sie können während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann. Im Display wird STUMM angezeigt.

Zum Einschalten des Mikrofons drücken Sie die Taste erneut.

Intern telefonieren

Internes Gespräch führen

Drücken Sie Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen (der Freisprech-Anhänger wird wie ein normales Mobilteil behandelt). Bei drei oder mehr angemeldeten Mobilteilen werden deren interne Nummern angezeigt (z. B. 2 3 4 5). Der Freisprech-Anhänger hat im Auslieferungszustand die interne

Rufnummer 5. Drücken Sie die gewünschte interne Nummer. Drücken Sie bei mehreren angemeldeten Mobilteilen „9“, werden alle gleichzeitig gerufen.

Solange Sie den Freisprech-Anhänger nicht ausdrücklich von der Basisstation abmelden (siehe Seite 35), behält er, auch nach einem Rücksetzen (Reset), siehe Seite 34, die interne Rufnummer 5. Erst bei erneutem Anmelden (z. B. einem Ersatz-Gerät, siehe Seite 35) wird ihm die nächste freie interne Rufnummer zugeteilt.

Externes Gespräch vermitteln

/OK ▲? / ▼

Während eines Externgespräches . . .

Drücken Sie die Menütaste.

Wählen Sie INTERN aus und drücken Sie die Menütaste.

Geben Sie ggf. die interne Rufnummer ein. Das externe

Gespräch wird gehalten. Wenn das gerufene Mobilteil

bzw. der Freisprech-Anhänger eingeschaltet wird ggf.

Gespräch ankündigen.

Drücken Sie die Auflegetaste. Das Gespräch ist übergeben.

Konferenz

/OK ▲?/ #*

Während eines Externgespräches . . .

Drücken Sie die Menütaste.

Wählen Sie INTERN aus und drücken Sie die Menütaste.

Geben Sie ggf. die interne Rufnummer ein.

Wenn das gerufenene Mobilteil bzw. der Freisprech-

Anhänger eingeschaltet wird drücken und halten Sie die

Stern-Taste bis KONFERENZ im Display erscheint.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

6 Telefonieren mit dem Freisprech-Anhänger

⚠️ Achtung: Bei normalem Gebrauch beträgt die Akku-Lebenszeit im Freisprech-Anhänger mindestens ein Jahr. Wenn Sie eine deutliche Verringerung der Gesprächszeit bemerken, sollte der Akku durch den Kundendienst ausgetauscht werden. Wenden Sie sich in diesem Fall an unsere Service-Hotline (siehe Seite 39).

Anruf annehmen

Ihr Telefon und der Freisprech-Anhänger klingeln.

Drücken Sie die Hörertaste.

Bitte achten Sie darauf, das Mikrofon (links oberhalb der Hörertaste) nicht aus Versehen mit einem Finger o. ä. abzudecken. Sprechen Sie mit einem Abstand von ca. 15 - 25 cm mit normaler Lautstärke. Sind Sie zu nah am Mikrofon, wird die Sprache verzerrt.

Gespräch beenden

Drücken Sie die Hörertaste.

Lautstärke einstellen

Zum Einstellen der Lautstärke drücken Sie ggf. VOL+ (lauter) oder VOL-(leiser). Mit dieser Einstellung werden sowohl die Lautstärke für die Sprachwiedergabe im Lautsprecher als auch für den Klingelton eingestellt.

D

Mit den Direktwahltasten (M1/M2) anrufen

Voraussetzung ist, dass im Mobilteil die Direktwahlnummern programmiert sind. Zum Speichern einer Rufnummer auf die Direktwahltasten siehe Seite 33.

M1 / M2 Drücken Sie eine der Direktwahltasten kurz. Die Rufnummer wird gewählt.

Rufnummer mit dem Mobilteil wählen

Voraussetzung ist, dass im Mobilteil die Funktion Aufschalten eingeschaltet ist (siehe Seite 32).

Geben Sie am Mobilteil die Rufnummer ein.

Fehler bei der Eingabe mit korigieren.

Drücken Sie die Abnehmetaste. Die Rufnummer wird gewählt.

Drücken Sie am Freisprech-Anhänger die Hörertaste.

Drücken Sie am Mobilteil die Stummtaste. Das Mikrofon des Mobilteils wird abgeschaltet. Dadurch werden Rückkopplungen (schrille Pfeifgeräusche) vermieden.

Vergessen Sie bitte nicht, nach Ende des Gesprächs am Freisprech-Anhänger die Hörertaste und am Mobilteil die Auflegetaste zu drücken, um die Leitung wieder freizumachen.

7 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegengenommen werden.

Drücken und halten Sie die Stern-Taste bis im Display das Symbol für die Tastensperre erscheint.

Zum Entsperren der Tastatur drücken und halten Sie die Stern-Taste erneut bis das Symbol wieder erlischt.

Tonruf am Mobilteil ausschalten

Sie können den Tonruf auch über das Menü „MT EINST / RUFTON / RT.LAUT.“ ausschalten.

Drücken und halten Sie die Raute-Taste bis im Display das Symbol für den ausgeschalteten Tonruf ✉rscheint.

Zum Wiedereinschalten des Tonrufs drücken und halten Sie die Raute-Taste erneut bis das Symbol wieder erlischt.

Mobilteil ausschalten

Sie können das Mobilteil ausschalten, um die Akkus zu schonen. Wenn das Mobilteil ausgeschaltet ist, werden eingehende Anrufe nicht signalisiert.

Drücken Sie die Auflegetaste und halten Sie sie gedrückt. Nach wenigen Sekunden wird das Mobilteil ausgeschaltet. Die Displaybeleuchtung erlischt.

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste so lange, bis im Display wieder ein Inhalt erscheint. Alternativ können Sie das Mobilteil auch einfach in die Basisstation stellen.

D

Freisprech-Anhänger ausschalten

Sie können den Freisprech-Anhänger ausschalten, um den Akku zu schonen. Wenn der Freisprech-Anhänger ausgeschaltet ist, werden eingehende Anrufe nicht signalisiert.

Drücken Sie die Hörertaste und halten Sie sie gedrückt. Nach wenigen Sekunden blinkt die LED mehrfach rot und Sie hören drei kurze Pieptöne. Der Freisprech-Anhänger ist ausgeschaltet.

Zum Wiedereinschalten des Freisprech-Anhängers drücken Sie die Hörertaste so lange, bis die LED mehrfach rot blinkt und Sie drei kurze Pieptöne hören. Alternativ können Sie den Freisprech-Anhänger auch einfach in die Ladeschale stellen.

8 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

Öffnen Sie die Anrufliste.

en Sie einen Eintrag aus.

Drücken Sie die Menütaste.

en Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

NR.SPEI. Die Rufnummer wird im Telefonbuch gespeichert. Geben

Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und wählen Sie eine Tonrufmelodie.

LOESCHEN Der Eintrag wird gelöscht.

A. LOESCH

Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

DETAILS Datum und Uhrzeit des Anrufs werden angezeigt.

Sie können die Anrufliste auch über das Menü öffnen:

Wahlwiederholung bearbeiten

Öffnen Sie die Wahlwiederholung.

en Sie einen Eintrag aus.

Drücken Sie die Menütaste.

en Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

NR.SPEI. Die Rufnummer wird im Telefonbuch gespeichert. Geben

Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und wählen Sie eine Tonrufmelodie.

LOESCHEN Der Eintrag wird gelöscht.

A. LOESCH

Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

9 Telefonbuch

Im Telefonbuch können Sie 20 Rufnummern und zugehörige Namen speichern. Sie können jedem Eintrag eine eigene Melodie zuordnen, mit der ein Anruf signalisiert werden soll. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

Drücken Sie die Menütaste.

Wählen Sie TEL.BUCH und bestätigen Sie mit der Menü-taste:

Ist noch kein Eintrag vorhanden wird LEER angezeigt. Sind bereits Einträge vorhanden wird der erste Eintrag angezeigt.

Drücken Sie die Menütaste.

Bestätigen Sie HINZU mit der Menütaste.

Geben Sie den Namen ein (maximal 8 Zeichen).

Die Zifferntasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden.

Nach kurzer Zeit springt die Einfügemarke (Cursor) weiter. Schließen Sie die Eingabe mit der Menütaste ab.

Geben Sie die Rufnummer ein (maximal 20 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste 0 für ca. 2 s; im Display wird P angezeigt.

Schließen Sie die Eingabe mit der Menütaste ab.

Sie eine Melodie für den Eintrag aus.

Bestätigen Sie mit der Menütaste.

Zurück zum Bereitschaftsmodus.

Telefonbucheinträge bearbeiten

Drücken Sie die Menütaste.

Wählen Sie TEL.BUCH und bestätigen Sie mit der Menü-taste.

en Sie einen Eintrag aus.

Drücken Sie die Menütaste.

en Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

HINZU Sie können einen neuen Eintrag anlegen.

ANSEHEN Der Eintrag wird angezeigt. Mit den Pfeiltasten sehen Sie Name, Rufnummer und Melodie.

AENDERN Sie können den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit „geben Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Einzelheiten dazu siehe unter „Neuen Eintrag anlegen“.

LOESCHEN Der Eintrag wird gelöscht.

A.LOESCH

Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

TB STAT. Die aktuelle Belegung wird angezeigt (z. B. 07/20:

7 von 20 möglichen Einträgen sind vorhanden).

ZIELWAHL

Um eine der Kurzwahltasten zu belegen, wählen Sie eine der Tasten aus der Liste und drücken Sie 🐎 Wählen Sie einen Eintrag aus dem Telefonbuch und drücken Sie 🐎/OK.

D

10 Telefon einstellen

Datum/Zeit

Drücken Sie die Menütaste.

Wählen Sie D. & ZEIT aus und drücken Sie die Menütaste.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

DAT.FORMAT

Sie können die Darstellung des Datums einstellen: (TTMMJJ oder MMTTJJ).

ZEITFORM Sie können die Darstellung der Zeit einstellen: (24 STD. oder 12 STD.).

ZE. EINST Geben Sie mit den Zifferntasten die Uhrzeit ein.

DA. EINST Geben Sie mit den Zifferntasten das Datum ein.

Bei einem Stromausfall geht die Einstellung verloren, wenn

gleichzeitig das Mobilteil ausgeschaltet ist oder die Akkus leer sind.

Wecker

Drücken Sie die Menütaste.

Wählen Sie ALARM aus und drücken Sie die Menütaste.

Wählen Sie EIN aus und drücken Sie die Menütaste.

Geben Sie mit den Zifferntasten die Weckzeit ein.

SNOOZE Drücken Sie die Menütaste.

Wählen Sie EIN oder AUS und drücken Sie die Menütaste. Ist „Snooze“ eingeschaltet, bedeutet dies, dass das Wecksignal nach 7 Minuten wiederholt wird, bis diese Funktion durch Drücken und Halten der Auflegetaste beendet wird. Ist „Snooze“ ausgeschaltet, wird das Wecksignal einmalig zur eingestellten Zeit gegeben. Zum Quittieren des Wecksignals drücken Sie eine beliebige Taste.

Tonruf für das Mobilteil einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie RUFTON aus und drücken Sie die Menütaste.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

INTERN Wählen Sie eine Melodie für die Signalisierung eines internen Anrufes aus.

EXTERN Wählen Sie eine Melodie für die Signalisierung eines externen Anrufes aus.

RT.LAUT. Wählen Sie die Lautstärke für den Rufton aus. Wählen Sie „RUFT. AUS“ wird das Symbol im Display angezeigt.

Hinweistöne einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste. Wählen Sie TOENE aus und drücken Sie die Menütaste.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

TASTENT. Schalten Sie den Quittungston für eine Tastenbetätigung ein oder aus.

BAT.LEER Schalten Sie den Hinweiston ein oder aus. Der Ton signalisiert, wenn der Akku geladen werden muss.

REICHWE. Schalten Sie den Hinweiston ein oder aus. Der Ton signalisiert, wenn Sie sich mit dem Mobilteil am Rande der Reichweite zur Basis befinden.

Klang einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

D

Wählen Sie KLANG aus und drücken Sie die Menütaste.

Sie aus den folgenden Möglichkeiten und bestätigen Sie mit der Menütaste:

NATUERL. Einstellung für natürliche Sprachwiedergabe.

BAESSE Einstellung für verstärkte Bässe.

HOEHEN Einstellung für verstärkte Höhen.

Basisstation auswählen

Ist Ihr Mobilteil an mehreren Basisstationen angemeldet, können Sie die gewünschte Basis auswählen. Die aktive Basis ist mit einem * gekennzeichnet (BASIS 1 *).

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie BS WAHL aus und drücken Sie die Menütaste.

Sie eine Basisstation und bestätigen Sie mit der Menütaste.

Displaysprache einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie SPRACHE aus und drücken Sie die Menütaste.

Sie eine Sprache und bestätigen Sie mit der Menütaste.

Mobilteilnamen einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie MT NAME aus und drücken Sie die Menütaste.

Löschen Sie den alten Namen mit geben Sie mit den Zifferntasten einen neuen Namen ein und drücken Sie die Menütaste.

Displayanzeige einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie MT DISPL aus und drücken Sie die Menütaste.

Sie, ob im Bereitschaftsmodus der Name des

Mobilteils oder die Uhrzeit angezeigt werden soll und bestätigen Sie mit der Menütaste..

Automatische Rufannahme einstellen

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie AUTO ANT aus und drücken Sie die Menü-taste.

Sie, ob die automatische Rufannahme ein- oder ausgeschaltet sein soll und bestätigen Sie mit der Menü-taste.

Bei eingeschalteter automatischer Rufannahme wird ein Anruf sofort enommen, wenn das Mobilteil aus der Basis genommen wird.

Voice-Mailboxnummer eingeben

Stellt Ihnen Ihr Netzbetreiber eine Voice-Mailbox (Netzanrufbeantwort zur Verfügung, können Sie deren Rufnummer hier eingeben. Weiterermationen erhalten Sie bei Ihrem Netzbetreiber.

Durch einen langen Tastendruck auf die Taste 1 im Ruhezustand wird diese Rufnummer gewählt.

Drücken Sie die Menütaste.

Wählen Sie MT EINST aus und drücken Sie die Menütaste.

Wählen Sie MAILBOX aus und drücken Sie die Menütaste.

Geben Sie die Rufnummer Ihrer Voice-Mailbox ein und drücken Sie die Menütaste.

Wahlverfahren einstellen

/OK ▲ +? / ▼ ○ ▲ +? / ▼ ○

Drücken Sie die Menütaste.

Wählen Sie BS EINST aus und drücken Sie die Menütaste.

Wählen Sie WAHLVERF aus und drücken Sie die Menü-taste.

/ Wählen Sie TONWAHL oder IMPULSW und bestätigen

Sie mit der Menütaste.

Für die meisten Anschlüsse ist TONWAHL die richtige Einstellung.

Flashzeit einstellen

/OK ▲?/ ▼○ ▲?/ ▼○ ▲?/ Wähl

Drücken Sie die Menütaste.

Wählen Sie BS EINST. aus und drücken Sie die Menütaste.

Wählen Sie FLASH-Z. aus und drücken Sie die Menütaste.

Sie KURZ (100 ms), MITTEL (250 ms) oder LANG

(600 ms) und bestätigen Sie mit der Menütaste.

Aufschalten einstellen

Das Leistungsmerkmal „Aufschalten“ ermöglicht Ihnen, mit zwei an der Basisstation angemeldeten Mobilteilen gleichzeitig mit einem externen Gesprächspartner zu sprechen. „Aufschalten“ ersetzt praktisch die auf Seite 20 beschriebene Schaltung einer Konferenz.

Drücken Sie die Menütaste.

Wählen Sie BS EINST. aus und drücken Sie die Menütaste.

Wählen Sie AUFSCH. aus und drücken Sie die Menütaste.

Sie EIN oder AUS und bestätigen Sie mit der

Menütaste.

PIN ändern

/OK

▲? / ▼

▲? / ▼

Drücken Sie die Menütaste.

Wählen Sie BS EINST aus und drücken Sie die Menütaste.

Wählen Sie PIN AEND aus und drücken Sie die Menütaste.

Geben Sie die aktuelle PIN ein (im Auslieferungszustand 0 0 0 0) und drücken Sie die Menütaste.

Geben Sie eine neue PIN ein und drücken Sie die Menü-taste.

Geben Sie die neue PIN noch einmal ein und drücken Sie die Menütaste.

Die vierstellige PIN schützt einige Einstellungen vor unbefugtem Zugriff. Wenn Sie die PIN vergessen haben, wenden Sie sich bitte an unsere Service-Hotline.

Rufnummern auf Direktwahltasten speichern

Das Telefon bietet Ihnen 2 Direktwahltasten. Die auf diesen Tasten gespeicherte Rufnummer wird direkt durch langes Drücken der entsprechenden Taste gewählt. Hinweis: Die ebenfalls auswählbaren Tasten M3 und M4 sind ohne Funktion).

D

Drücken Sie die Menütaste.

Wählen Sie ZIELW.SP aus und drücken Sie die Menütaste.

Wählen Sie M1 oder M2 aus und drücken Sie die Menü-taste.

Geben Sie die gewünschte Rufnummer ein und drücken Sie die Menütaste.

Telefon in den Auslieferungszustand zurücksetzen

/OK ▲? / ▼

Drücken Sie die Menütaste.

Wählen Sie RUECK-S. aus und drücken Sie die Menütaste.

Geben Sie die aktuelle PIN ein und drücken Sie die Menü-taste.

Bestätigen Sie auch die nachfolgende Sicherheitsabfrage mit der Menütaste.

Das Telefonbuch wird nicht gelöscht. Bitte löschen Sie das Telefonbuch über das Telefonbuch-Menü. Angemeldete Mobilteile bleiben angemeldet.

Freisprech-Anhänger zurücksetzen

Falls Sie das Gefühl haben, dass der Freisprech-Anhänger nicht ordnungsgemäß funktioniert, können Sie ihn zurücksetzen.

Stecken Sie eine aufgebogene Büroklammer o. ä. in das kleine Loch unterhalb der Taste VOL-. Der unter dem Loch liegende Kontakt wird betätigt und der Freisprech-Anhänger wieder zurückgesetzt.

Nach dem Rücksetzen des Freisprech-Anhängers ist dieser weiterhin an der Basisstation angemeldet.

Mobilteile an-/abmelden / Freisprech-Anhänger anmelden

11 Mobilteile an-/abmelden / Freisprech-Anhänger anmelden

An einer Basisstation können bis zu 5 Mobilteile angemeldet werden. Die mit Ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Zum Anmelden eines „fremden“ Mobilteils ziehen Sie bitte auch dessen Bedienungsanleitung zu Rate.

Weiteres Mobilteil des gleichen Typs anmelden

Drücken Sie die Menütaste.

Wählen Sie ANMELDEN aus und drücken Sie die Menü-taste.

Sie die gewünschte Basisstation aus und drücken

Sie die Menütaste.

Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll, und drücken Sie die Menütaste.

Drücken und halten Sie die Paging-Taste an der Basisstation für ca. 8 s.

Nach einer kurzen Zeit leuchtet das Antennensymbol im Display konstant und das Mobilteil ist angemeldet.

Mobilteil löschen

Drücken Sie die Menütaste.

Wählen Sie BS EINST aus und drücken Sie die Menütaste.

Wählen Sie MT ABM. aus und drücken Sie die Menütaste.

Geben Sie die aktuelle PIN ein und drücken Sie die Menü-taste.

Sie eines der angezeigten Mobilteile aus und drücken Sie die Menütaste.

Das Mobilteil, das Sie gerade benutzen, kann nicht abgemeldet wer-

Mobilteile an-/abmelden / Freisprech-Anhänger anmelden

Freisprech-Anhänger neu anmelden

Um den Freisprech-Anhänger anzumelden muss die PIN des Telefons auf 0 0 0 0 stehen (siehe Seite 33).

Drücken und halten Sie die Paging-Taste an der Basisstation für ca. 5 s.

VOL+ / VOL - Drücken Sie gleichzeitig die Tasten VOL+ und VOL- am Freisprech-Anhänger, bis die LED rot/blau blinkt.

Nach einer kurzen Zeit leuchtet die LED blau und der Freisprech-Anhänger ist angemeldet.

Betrieb an Telefonanlagen/Zusatzdienste

12 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rück-ruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Ziffer „0“ lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

13 Anhang

Menüstruktur

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise.

Bei technischen Problemen können Sie sich an unsere Service-Hotline wenden. Die Rufnummer finden Sie auf unserer Website www.audioline.de

Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste ist kein Wählton hörbar, die Wählleitung wird nicht belegt.
• Telefonanschluss-Stecker an der Basisstation und an der Telefonsteckdosekontrollieren.
• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Die Wählleitung wird durch ein anderes Mobilteil belegt. Warten Sie, bis die Verbindung beendet ist.

- Displayanzeige: „REICHW.“.

- Netzstecker an der Basisstation und an 230 V kontrollieren.

- Reichweite verringern.

- Mobilteil anmelden.

- Keine Anzeige auf dem Display.

- Mobilteil ausgeschaltet -> einschalten.

- Akku leer -> aufladen.

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Telefonbuch Kein Eintrag

Wecker Aus

Tonruf Mobilteil Intern: Melodie 2

Extern: Melodie 1

Tonruflautstärke: 3

Hinweistöne Tastenton: Ein

Akku leer: Ein

Reichweite: Ein

Sprache Deutsch

Mobilteilname BIGTEL

Displayanzeige Mobilteilname

Autom. Rufannahme Ein

Datum & Zeit Datumsformat: TT-MM-JJ

Zeitformat: 24 Stunden

Wahlverfahren Tonwahl

Flash-Zeit Kurz (100 ms)

PIN 0 0 0 0

Freisprech-Anhänger

Tonruflautstärke 3

Lautsprecherlautstärke 3

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite Mobilteil: bis zu 300 m im Freien, in Gebäuden bis zu 50 m

Max. Hörerlautstärke Mobilteil: bis zu 23 dB

(Lautstärke "5" + Verstärkung "Ein" + Klang Bässe bzw. Höhen verstärkt)

Reichweite Freisprech-Anhänger:

bis zu 250 m im Freien, in Gebäuden bis zu 40 m

Stromversorgung Basisstation / Stromversorgung Ladestation:

100\~240 V AC (Steckernetzgerät VT04EEU06045), 6V DC / 450mA.

Stromversorgung Mobilteil: 2 x AAA NiMH / 500 mAh

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

Ladezeit der Akkus: ca. 14 Stunden

Stromversorgung Freisprech-Anhänger:

Li-Ion Polymer Akku, 3,7 V, 450 mAh

Betriebsdauer Freisprech-Anhänger: in Bereitschaft / im Gespräch

450 mAh = ca. 150 h / ca. 7 h (abhängig von der Lautstärke)

Ladezeit des Freisprech-Anhänger-Akkus: ca. 5 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10°C bis +60°C

Wahlverfahren: MFV / IWV

R-Taste: Flash (100 ms/250 ms/600 ms)

Abmessungen Basisstation (mm): L / B / H = ca. 115 x 110 x 57

Abmessungen Mobilteil (mm): L / B / H = ca. 180 x 55 x 35

Abmessungen Freisprech-Anhänger (mm): L / B / H = ca. 75 x 55 x 25

Telefon-Anschluss-Schnur Belegung:

TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Konformitätserklärung

CE

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

- 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Telefonanlage liegt. Die Garantie gilt nicht für die in den Produk-

ten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

D

Stichwortverzeichnis

A

Akku-Lebenszeit im Freisprech-Anhänger....6, 21
Akkus 4
Akkus aufladen .....9
Akkus einlegen 8
Anruf annehmen .....16, 21
Anrufen 16,22
Anrufliste .....17, 25
Anzeige-LED (Freisprech-Anhänger) .....13
Aufschalten .....32
Aufstellungsort ....4
Auslieferungszustand .....40
Automatische Rufannahme . . .9, 31

B

Basisstation anschließen .....8
Basisstation auswählen .....30
Bereitschaftsmodus .....15
Bestimmungsgemäße Verwendung ....4

D

Datum/Uhrzeit .....9, 28
Direktannahme 9
Direktwahl .....18, 22, 33
Displayanzeige .....31
Displaysprache .....9, 30

E

ECO-Mode .....15
Entsorgung 6
Externes Gespräch vermitteln . . .20

F

Fehlersuche ....39
Flashzeit 32
Freisprech-Anhänger . .5, 9, 13, 21
Freisprech-Anhänger ausschalten .....24
Freisprech-Anhänger neu anmelden .....36
Freisprech-Anhänger zurücksetzen ....34
Freisprechen .....16

G

Garantie 42
Gespräch beenden .....17, 21
Gesprächsdauer .....18

H

Hinweistöne .....29
Hörerlautstärke ....5

|

Intern telefonieren .....19

K

Klang .....29

Konferenz .....20, 32

Konformitätserklärung .....42

Kurzwahl .....18, 27

L

Lautstärke (Hörer/Lautsprecher) .19

Lautstärke (Tonruf) .....29

M

Mailbox 31

Medizinische Geräte .....5

Menüstruktur .....38

Mikrofon ausschalten .....19

Mobilteil ausschalten .....23

Mobilteile an-/abmelden .....35

Mobilteilnamen .....30

Mute 19

N

Navigation im Menü .....15

Netzanrufbeantworter .....31

Netzteil 4

P

Pflegehinweise 42

PIN 33

R

Rufton .....29

S

Sicherheitshinweise .....4

Strahlungsreduzierung .....15

Stromausfall 4

Symbole im Display .....12

T

Tastensperre .....23

Technische Daten .....41

Telefonanlagen .....37

Telefonbuch .....18, 26

Tonruf 29

Tonruf am Mobilteil ausschalten .23

V

Verpackungsinhalt .....7

Voice-Mailboxnummer .....31

W

Wahlverfahren ....32

Wahlwiederholung .....17, 25

Wecker .28

Werkseinstellungen .....40

Z

Zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Zusatzdienste .....37

D

Anhang

Notizen

1 Safety Information .... 4

Intended use 4

• Not registered ("Nicht angemeldet")
• Out of range ("Außer Reichweite")
• Low battery ("Niedriger Akkuladezustand")

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service-Hotline

Die Rufnummer der Service-Hotline finden Sie auf unserer Internetseite www.audioline.de

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de

E-Mail: [e-mail]

Version 1.0 · 25.06.13

4250711991753
