BEDIENUNGSANLEITUNG Confi DECT 1 AUDIOLINE

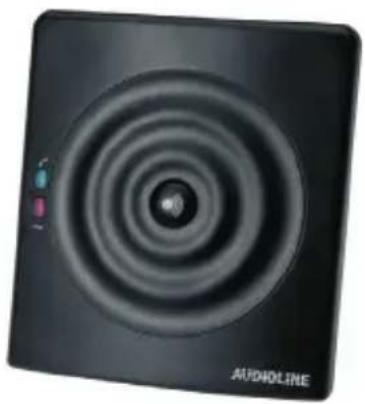

Konferenztelefon Conference telephone

Bedienungsanleitung Operating Instructions

ConfIDECT 1

AUDIOLINE

Confi DECT 1

Bedienungsanleitung ____ 3

- Inhaltsverzeichnis -

1 Allgemeine Hinweise....4

2 Bedienelemente 6

3 Inbetriebnahme....7

3.1 Sicherheitshinweise....7

3.2 Verpackungsinhalt prüfen....7

3.3 Basisstation anschließen....7

3.4 Akku in das Mobilteil einbauen 7

3.5 Aufladen des Akkus....8

3.6 Netzteilbetrieb des Mobilteils....8

4 Bedienung....9

4.1 Das Display 9

4.2 Aufstellort des Mobilteils....9

4.3 Anrufe entgegennehmen....10

4.4 Anrufe führen....10

4.5 Gesprächslautstärke einstellen 10

4.6 Anzeige der Gesprächsdauer.... 10

4.7 Anzeige der verbleibenden Gesprächszeit.... 10

4.8 Wahlwiederholung....11

4.9 Direktwahltaste M1 benutzen 11

4.10 Gespeicherte Rufnummern aus dem Telefonbuch anwählen 11

4.11 Notruftaste benutzen 11

4.12 Mikrofon im Handapparat stummschalten.... 11

4.13 Eigene Telefonnummer während eines Gesprächs abrufen.... 12

4.14 Ruftonlautstärke einstellen.... 12

4.15 Aufzeichnen von Konferenzen 12

4.16 Hinweise zur Reichweite 12

4.17 Paging von der Basisstation zum Handapparat 12

5 Rufnummern speichern ....13

5.1 Rufnummern in das Telefonbuch eingeben 13

5.2 Direktwahltaste M1 speichern 13

5.3 Notrufnummer ändern 14

5.4 Eigene Telefonnummer eingeben 14

6 T-NET-Betrieb / Nebenstellenanlagen....15

6.1 "R" Taste an Nebenstellenanlagen.... 15

6.2 "R" Taste und das T-Net der DEUTSCHEN TELEKOM....15

6.3 Pause benutzen 15

7 Programmierfunktionen....16

7.1 Ruftonmelodie einstellen.... 16

7.2 Flashzeit einstellen....16

7.3 Werkseinstellungen wieder herstellen....17

8 Fehlerbeseitigung....18

9 Wichtige Informationen....19

9.1 Technische Daten 19

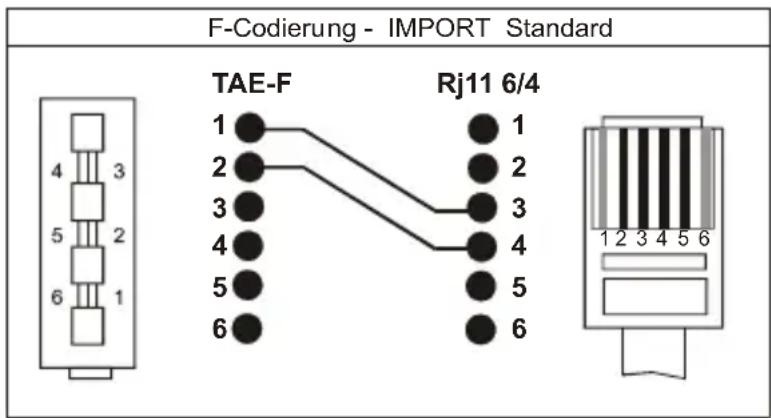

9.2 Telefonkabel austauschen 19

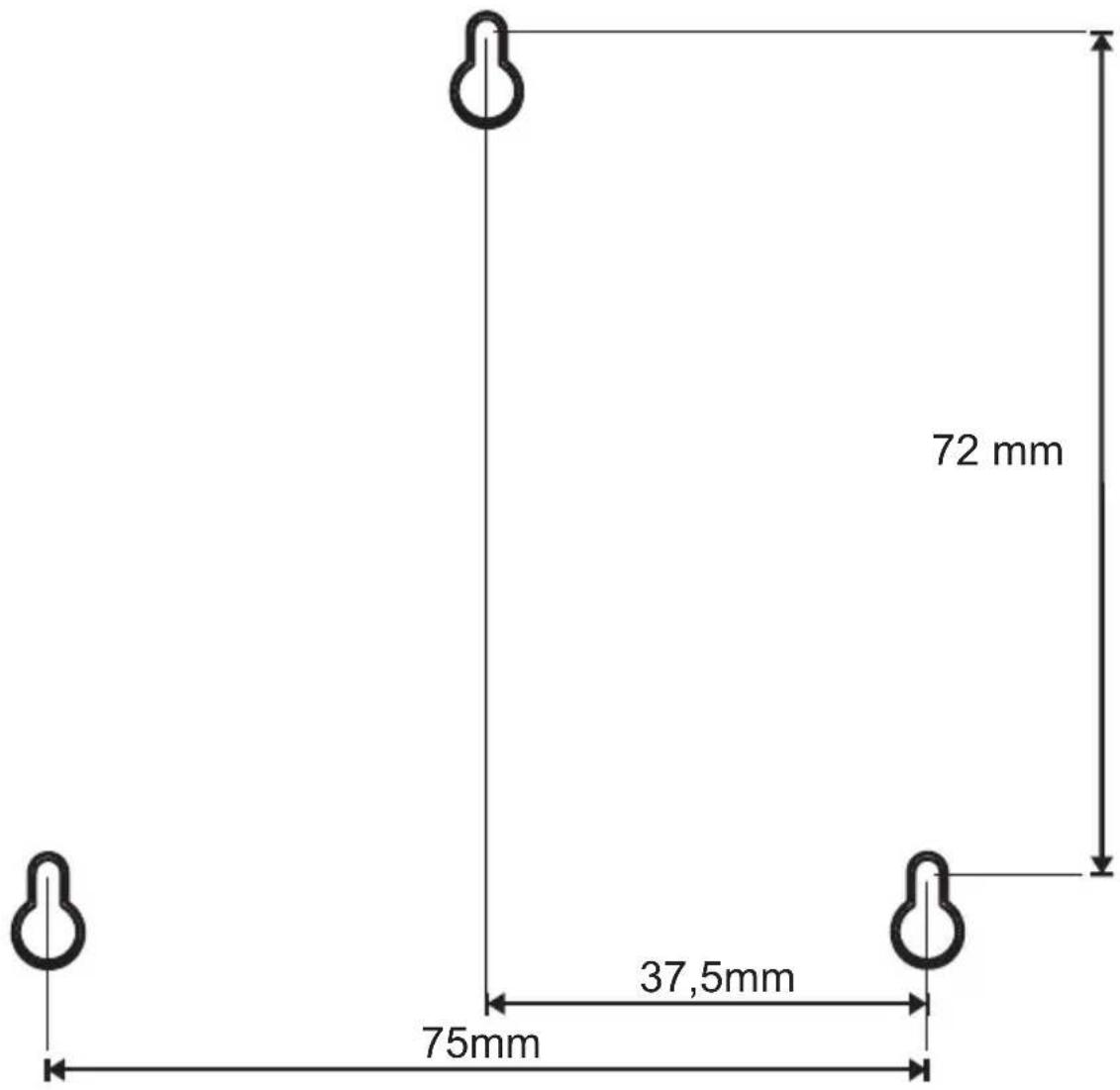

9.3 Wandmontage der Basisstation 20

9.4 Garantie....21

9.5 Konformitätserklärung 22

1 Allgemeine Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Service-Hotline [phone]. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Bestimmungsgemäße Verwendung - Dieses Telefon ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden. Das Telefon besitzt die Voraussetzung an einer TAE-Steckdose mit F/N-Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden. Schließen Sie das Anschlusskabel des Telefons nur an die dafür bestimmten Telefonsteckdosen an. Wechseln Sie den Stecker des Anschlusskabels nicht aus.

Stromausfall - Bei einem eventuellen Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für eventuelle Notfälle ein schnurgebundenes Telefon bereit, welches ohne eine externe Stromversorgung arbeitet.

Aufstellort - Am Aufstellort muss sich eine Netzsteckdose 230Volt befinden. Stellen Sie die Basisstation nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.

Stellen Sie die Basisstation auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße der Basisstation keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.

Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Übermäßige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.

Netzteile - Verwenden Sie nur die mitgelieferten AUDIOLINE Steckernetzteile, da andere Netzteile das Telefon zerstören können. Es besteht Lebensgefahr, wenn das Steckernetzteil geöffnet und nicht vom Stromnetz getrennt wird.

Aufladbarer Akku- Keine anderen aufladbaren Batterien oder Akkupacks verwenden. Diese können möglicherweise einen Kurzschluss verursachen. Verwenden Sie beim Austauschen immer nur einen Original-Akku 7.2V, 1800mAh. Akkus nicht ins Feuer werfen oder ins Wasser tauchen. Alte oder defekte Akkus nicht mit dem normalen Hausmüll entsorgen. Die angegebenen maximalen Standby- und Gesprächszeiten gelten für den mitgelieferten wiederaufladbaren Akku bei optimalen Bedingungen. Umgebungstemperatur, Aufladezyklus und weitere äußere Einflussfaktoren, wie z.B. Funkbelastung an der Einsatzumgebung können die Leistungszeiten erheblich verringern. Die Ladekapazität reduziert sich darüber hinaus technisch bedingt im Verlauf der Nutzung oder durch Lagerung bei sehr hohen oder niedrigen Temperaturen.

Laden des Mobilteils - Sollte sich das Mobilteil beim Laden erwärmen, so ist dies normal und ungefährlich. Laden Sie den Handapparat nicht mit fremden Aufladegeräten, da sonst Beschädigungen auftreten können.

Nebenstellenanlagen - Das Telefon kann auch an einer Nebenstellenanlage angeschlossen werden. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Durch die große Anzahl verschiedener Nebenstellenanlagen kann eine Funktionsgarantie nicht übernommen werden.

Entsorgung - Ist die Gebrauchszeit des Akkus oder der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäß den gesetzlichen Bestimmungen.

- Allgemeine Hinweise -

Hinweis für medizinische Geräte - Das Telefon arbeitet mit einer sehr geringen Sendeleistung. Diese geringe Sendeleistung schließt eine gesundheitliche Gefährdung nach dem derzeitigen Stand von Forschung und Technik aus. Es hat sich aber gezeigt, dass eingeschaltete tragbare Telefone medizinische Geräte beeinflussen können. Halten Sie deshalb bei medizinischen Geräten einen Abstand von mindestens einem Meter ein.

Temperatur und Umgebungsbedingungen - Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Die Basisstation darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

Reinigung und Pflege - Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüße der Basisstation sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä. haftbar gemacht werden.

CE-Zeichen- Das Telefon stimmt mit den grundlegenden Anforderungen der R&TTE-Directive überein. Dies wird durch das CE-Zeichen bestätigt.

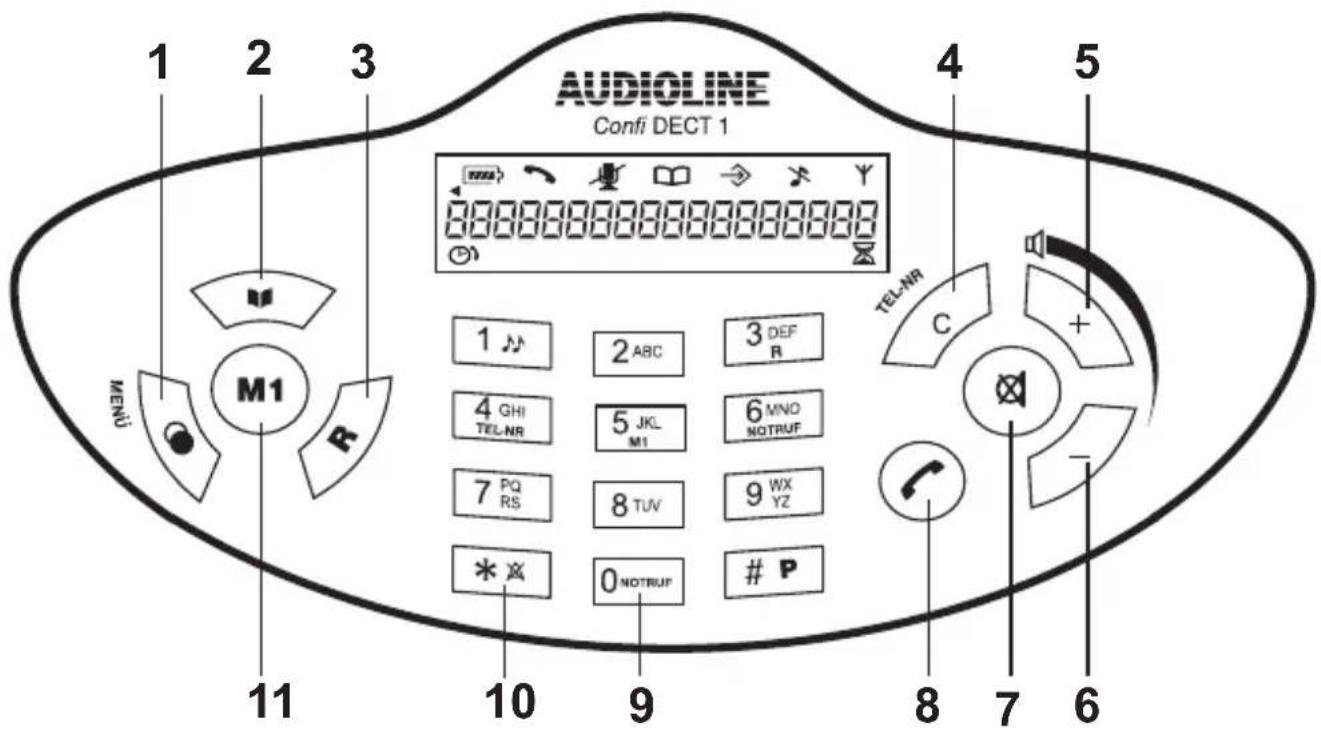

2 Bedienelemente

Mobilteil

AUDIOLINE Confi DECT 1 1 2 3 MENU M1 1 ABC 3 DEF TEL-NR C 4 GHI 5 JKL 6 MNO TEL-NR M1 NOTRUF 7 PQ 8 WX RS TUV YZ * * 0 # P NOTRUF

1 Wahlwiederholung/Menü
2 Telefonbuch
3 R - Signaltaste
4 Löschtaste/Anzeige der eigenen Rufnummer
5 Lautstärke lauter

6 Lautstärke leiser
7 Stummtaste
8 Gesprächstaste
9 Notruftaste
10 Rufton ausschalten
11 Direktwahltaste M1

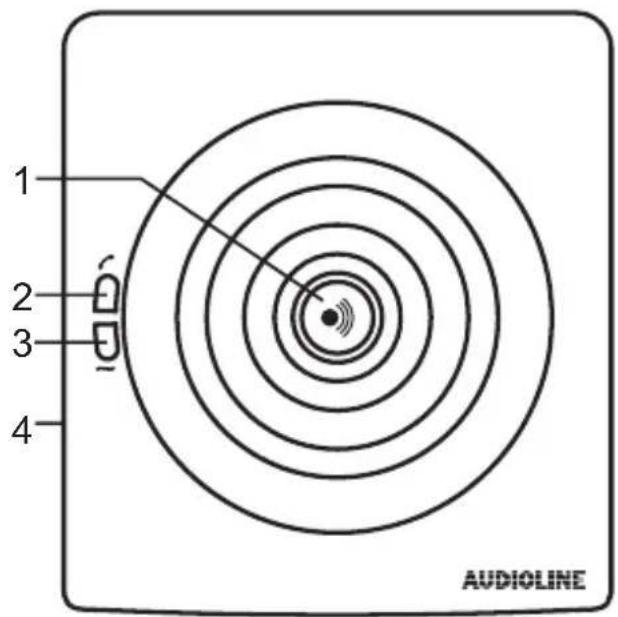

Basisstation

1 Paging-Taste
2 Gesprächsanzeige
3 Netzanzeige
4 Audioausgang

1 2 3 4 AUDIOLINE

- Inbetriebnahme -

3 Inbetriebnahme

3.1 Sicherheitshinweise

ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise am Anfang dieser Bedienungsanleitung.

3.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Basisstation mit Steckernetzteil	ein Telefonanschlusskabel
ein Mobilteil mit Steckernetzteil ein Akku 7.2V, 1	800mAh
eine Bedienungsanleitung

3.3 Basisstation anschließen

Stellen Sie die Basisstation die Nähe Ihrer Telefonanschlussdose und einer Netzsteckdose auf.

1. Stecken Sie den kleinen runden Stecker des Netzteils (7V, 400mA) ohne Anschlussadapter in die Buchse auf der Rückseite der Basisstation und das Steckernetzteil in eine vorschriftsmäßig installierte Netzsteckdose mit 230V. Das Steckernetzteil der Basisstation muss immer angeschlossen sein. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Steckernetzteil.

2. Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse auf der Rückseite der Basisstation. Verwenden Sie nur das neue beiliegende Telefonkabel.

3.4 Akku in das Mobilteil einbauen

1. Um den mitgelieferten wiederaufladbaren Akku in das Mobilteil einzulegen, öffnen Sie das Akkufach auf der Unterseite.

2. Schließen Sie das Kabel des Akkus an. Der Stecker ist mit einem Verpolungsschutz ausgestattet, so dass Sie den Stecker nicht falsch herum einstecken können.

1. Legen Sie den Akku in das Fach und schließen Sie den Deckel.

Wichtiger Hinweis: Möchten Sie das Mobilteil schnurlos benutzen, muss der Akku für mindestens 15 Stunden geladen werden. Siehe Kapitel 3.5. Bei nicht richtig geladenen Batterien kann es zu Fehlfunktionen des Telefons kommen.

3.5 Aufladen des Akkus

Zum Laden des Akkus verbinden Sie das Steckernetzteil (12V, 500mA) mit dem Anschlussadapter mit dem Mobilteil. Die Anschlussbuchse befindet sich auf der Rückseite.

Während der Akku geladen wird, blinken die Segmente in der Kapazitätsanzeige nacheinander. Ist der Akku voll aufgeladen, ist die Anzeige zu sehen.

Der wiederaufladbaren Akku des Mobilteils besitzt eine Standby-Zeit bei Zimmertemperatur von max. 80 Stunden und eine maximale Gesprächsdauer von bis zu 12 Stunden.

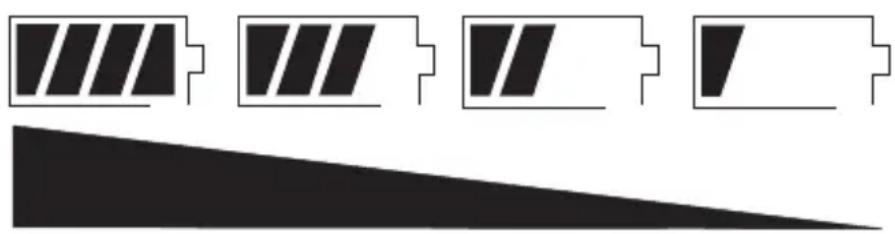

Die aktuelle Akkukapazität wird im Display angezeigt:

Ist die Akkukapazität zu gering, blinkt das Symbol ☐? im Display. Als weitere Warnung während eines Gesprächs, blinken alle 60 Sekunden die drei Kontrolleuchten auf der Oberseite des Mobilteils rot.

Hinweis: Eine weitere Information über die noch verbleibende Gesprächszeit, erhalten Sie während eines Gesprächs auf der rechten Displayseite. Diese Anzeige zeigt Ihnen die restliche Gesprächszeit in Stunden und Minuten an. Beim Betrieb mit Netzteil oder während des Ladevorgangs erhalten Sie keinen Hinweis auf die restliche Gesprächszeit.

3.6 Netzteilbetrieb des Mobilteils

Sie können das Mobilteil auch permanent an einem Netzteil betreiben.

Verbinden Sie dazu das Steckernetzteil (12V, 500mA) mit Anschlussadapter mit dem Mobilteil. Die Anschlussbuchse befindet sich auf der Rückseite.

4 Bedienung

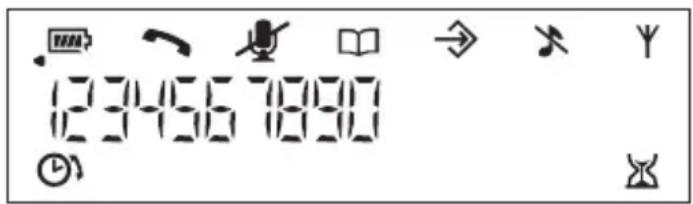

4.1 Das Display

Im normalen Betriebszustand kann das Display die eigene Rufnummer anzeigen. Wie Sie diese Rufnummer eingeben, erfahren Sie im Kapitel 5.4. Das Display zeigt Ihnen weiterhin alle wichtigen Funktionen mit verschiedenen Symbolen an.

1234567890

	Konstant: Sie führen ein Gespräch.Blinkt: Es erreicht Sie ein Anruf und die Verbindung zur Basisstation wird gerade hergestellt.
	Blinkt: Bitte das Mobilteil laden.
	Konstant: Anzeige der AkkukapazitätDurchlaufen der Segmente: Das Mobilteil wird geladen.
	Die Mikrofone im Mobilteil sind abgeschaltet (Stummschaltung).
	Die Programmierung ist aktiviert.
	Es werden Rufnummer in das Telefonbuch gespeichert oder abgerufen.
[SAAH]	Der Rufton ist abgeschaltet. Eingehende Anrufe werden nur noch optisch über die drei Kontrollleuchten signalisiert.
	Zeigt die aktuelle Gesprächsdauer in Stunden und Minuten an.
	Zeigt die verbleibende Gesprächszeit mit der aktuellen Akkukapazität in Stunden und Minuten.
	Erscheint, wenn die eingegebene Rufnummer länger als 18 Stellen ist.
	Konstant: Die Verbindung zur Basisstation ist gut.Blinkt: Die Reichweite zur Basisstation ist überschritten oder die Basisstation ist nicht angeschlossen.

4.2 Aufstellort des Mobilteils

Achten Sie beim Aufstellen des Mobilteils darauf, dass alle Konferenzteilnehmer ungefähr den gleichen Abstand zum Mobilteil haben. Damit vermeiden Sie, dass die Teilnehmer unterschiedlich laut bei Ihrem Gesprächspartner zu hören sind. Jeder Teilnehmer muss in die Richtung des Mobilteils sprechen, damit eine optimale Übertragung garantiert werden kann.

4.3 Anrufe entgegennehmen

Erreicht Sie ein Anruf, ertönt der Tonruf am Mobilteil. Im Display blinkt die Anzeige Drücken Sie die Gesprächstaste am Handapparat und die Verbindung wird hergestellt. Die grüne Gesprächsanzeige der Basisstation leuchtet während eines Gesprächs.

Um das Gespräch zu beenden, drücken Sie die Gesprächstaste am Mobilteil.

4.4 Anrufe führen

1. Geben Sie die gewünschte Telefonnummer mit max. 44 Stellen über das Tastenfeld ein. Da das Display maximal 18 Zahlen anzeigen kann, werden bei längeren Telefonnummern nur die letzten 18 Zahlen angezeigt.

Hinweis: Haben Sie eine falsche Zahl eingegeben, können Sie durch mehrmaliges Drücken der Taste die Telefonnummer löschen. Durch langes Drücken der Taste wird die Rufnummer komplett gelöscht.

1. Drücken Sie die Gesprächstaste und die gewünschte Verbindung wird hergestellt.

Hinweis: Sie können auch zuerst die Gesprächstaste drücken und erhalten damit das Freizeichen. Durch Eingabe der Zahlen Ihrer gewünschten Rufnummer wählt Ihr Telefon die Rufnummer direkt an. Eine Korrektur einzelner Zahlen der Rufnummer, wie oben erwähnt, ist bei dieser Form des Gesprächaufbaus nicht möglich.

4.5 Gesprächslautstärke einstellen

Während eines Gesprächs können Sie die Lautstärke der Gesprächspartner mit den Tasten + - in 16 Stufen einstellen.

4.6 Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächszeit auf der linken Displayseite in Minuten und Sekunden angezeigt. 10 Sekunden nach dem Wählen wird im Display von Anzeige der gewählten Nummer auf Anzeige der Gesprächsdauer umgeschaltet. Nach Beendigung des Gesprächs bleibt die Anzeige noch für einige Sekunden im Display erhalten.

4.7 Anzeige der verbleibenden Gesprächszeit

Sollten Sie das Mobilteil mit dem Akku betreiben, erhalten Sie während eines Gesprächs eine Information über die noch verbleibende Gesprächszeit. Diese Anzeige auf der rechten Displayseite zeigt Ihnen die restliche Gesprächszeit in Stunden und Minuten an. Beim Betrieb mit Netzteil oder während des Ladevorgangs erhalten Sie keinen Hinweis auf die restliche Gesprächszeit.

4.8 Wahlwiederholung

Die Wahlwiederholung nutzen Sie, wenn der angerufene Teilnehmer besetzt ist oder sich nicht meldet.

1. Drücken Sie die Taste und die zuletzt gewählte Telefonnummer wird im Display angezeigt. Da das Display maximal 18 Zahlen anzeigen kann, werden bei längeren Telefonnummern nur die letzten 18 Zahlen angezeigt.
2. Drücken Sie nun die Gesprächstaste und die angezeigte Telefonnummer wird automatisch gewählt. Möchten Sie die Rufnummer nicht wählen, drücken Sie einfach die Löschtaste C

4.9 Direktwahltaste M1 benutzen

Auf der Direktwahltaste M1 können Sie eine wichtige Rufnummer speichern und diese direkt mit einem Tastendruck anwählen. Wie Sie diese Rufnummern speichern, erfahren Sie im Kapitel 5.2.

1. Drücken Sie die Direktwahltaste M1 und die gespeicherte Rufnummer wird sofort angewählt.

4.10 Gespeicherte Rufnummern aus dem Telefonbuch anwählen

Nachdem Sie einige Telefonnummern gespeichert haben, können Sie diese sehr schnell und einfach abrufen. Wie Sie die Rufnummern speichern, erfahren Sie im Kapitel 5.1.

1. Drücken Sie die Telefonbuchtaste
2. Drücken Sie nun den gewünschten Speicherplatz von 0 bis 9.
3. Drücken Sie nun die Gesprächstaste und die angezeigte Telefonnummer wird automatisch gewählt.

4.11 Notruftaste benutzen

Durch das Festhalten der Notruftaste können Sie im Ernstfall schnell eine Notrufnummer wählen. Als Notruf ist die Rufnummer 112 der Feuerwehr vorprogrammiert. Wie Sie diese Notrufnummern ändern können, erfahren Sie im Kapitel 5.3.

1. Halten Sie die Taste für zwei Sekunden gedrückt und die gespeicherte Notrufnummer wird sofort angewählt.

4.12 Mikrofon im Handapparat stummschalten

Mit der Taste ✉ können Sie während eines Telefongespräches das Mikrofon des Handapparates abschalten. So ist es möglich zu sprechen, ohne dass der Gesprächspartner Sie hört. Der Lautsprecher im Handapparat bleibt eingeschaltet, und Sie können den Gesprächspartner weiterhin verstehen.

1. Drücken Sie einmal die Taste während eines Gesprächs. Im Display erscheint die Anzeige und die drei Kontrollleuchten auf dem Mobilteil leuchten rot.
2. Um das Mikrofon wieder einzuschalten, drücken Sie erneut die Taste . Die Anzeige erlischt und Sie können das Gespräch normal fortsetzen.

4.13 Eigene Telefonnummer während eines Gesprächs abrufen

Benötigen Sie während einer Konferenz die Information, über welche Rufnummer das Konferenztelefon zu erreichen ist, drücken Sie einfach die Taste TEL-NR. Damit die Rufnummer angezeigt werden kann, muss diese natürlich vorher eingespeichert werden. Siehe dazu 5.4.

4.14 Ruftonlautstärke einstellen

Mit den Tasten können Sie die Ruftonlautstärke in 5 Stufen anpassen oder das Klingelsignal komplett ausschalten. Bei ausgeschaltetem Klingelsignal erscheint im Display das Symbol und eingehende Anrufe werden nur noch optisch über die drei Kontrollleuchten signalisiert. Wie Sie die Ruftonmelodie verändern, erfahren Sie im Kapitel 7.1.

Hinweis: Um den Rufton direkt auszuschalten, halten Sie einfach die Taste ✦ ✕ gedrückt, bis im Display das Symbol ✕ erscheint.

4.15 Aufzeichnen von Konferenzen

Über den Audio-Ausgang an der linken Seite der Basisstation können Sie Konferenzen und Telefongespräche z. B. auf einen VoiceRecorder aufzeichnen. Verbinden Sie den Audio-Ausgang mit dem Eingang Ihres Aufzeichnungserätes. Bitte benutzen Sie einen Mini-Klinkenstecker (Mono)

4.16 Hinweise zur Reichweite

Die Reichweite des Handapparates beträgt ca. 50 Meter in geschlossenen Räumen und ca. 300 Meter im Freien. Bei einer guten Verbindung zur Basisstation erscheint im Display das Symbol Y.

Haben Sie sich zu weit von der Basisstation entfernt, blinkt das Symbol ✉ im Display und die drei Kontrollleuchten leuchten rot. Gehen Sie in diesem Fall wieder näher an die Basisstation, da ansonsten das Gespräch unterbrochen wird.

4.17 Paging von der Basisstation zum Handapparat

Wenn Sie sich nicht mehr erinnern können, wo Sie das Mobilteil liegen gelassen haben, drücken Sie die Taste ● der Basisstation. Sie werden für 30 Sekunden die Tonsignale hören und das Mobilteil so leicht wieder finden. Mit einer beliebigen Taste am Mobilteil können Sie die Tonsignale vorher beenden.

5 Rufnummern speichern

Das Konferenztelefon Confi DECT 1 speichert eine Rufnummer auf der Direktwahltaste M1, zehn wichtige Telefonnummern im Telefonbuch, sowie eine Notrufnummer und die eigene Rufnummer des benutzten Telefonanschlusses.

5.1 Rufnummern in das Telefonbuch eingeben

Im Telefonbuch können 10 Rufnummern mit einer jeweiligen Länge von bis zu 44 Stellen gespeichert werden. Als Speicherplätze dienen die zehn Zahlen 0 bis 9 auf dem Zahlenfeld.

1. Geben Sie zuerst die gewünschte Rufnummer ein, die Sie speichern möchten. Die Rufnummer wird im Display angezeigt. Ist die Rufnummer länger als 18 Stellen, werden immer nur die letzten 18 Zahlen im Display angezeigt.
2. Halten Sie die Telefonbuchtaste für 2 Sekunden gedrückt. Im Display erscheinen das Telefonbuch- und Programmiersymbol.
3. Wählen Sie nun den gewünschten Speicherplatz zwischen 0 und 9 auf dem Zahlenfeld.
4. Zum Speichern drücken Sie erneut die Telefonbuchtaste . Sie hören einen Bestätigungston und die Rufnummer ist gespeichert. Durch das Festhalten der Taste C können Sie die Programmierung verlassen, ohne zu speichern.

Hinweis: Bereits eingegebene Rufnummern werden durch das Überschreiben mit einer neuen Rufnummer gelöscht.

5.2 Direktwahltaste M1 speichern

Auf der Direktwahltaste M1 können Sie eine wichtige Rufnummer speichern und diese direkt mit einem Tastendruck anwählen.

1. Drücken Sie die Menütaste MENÜ bis im Display das Symbol erscheint.
2. Drücken Sie die Zahl 5 M1 auf dem Zahlenfeld. Im Display erscheint die aktuell eingestellte Rufnummer. Bei der ersten Programmierung bleibt das Display leer.
3. Drücken Sie erneut kurz die Menütaste MENÜ und die Rufnummer im Display blinkt.
4. Löschen Sie nun durch mehrmaliges Drücken der Taste eine bereits eingegebene Rufnummer.
5. Geben Sie nun die neue Rufnummer mit max. 30 Stellen ein.
6. Nachdem Sie die gewünschte Rufnummer eingegeben haben, bestätigen Sie Ihre Auswahl mit der MenütasteMENÜ. Durch das Festhalten der Taste können Sie die Programmierung verlassen, ohne zu speichern.
7. Um die Programmierung nach der Speicherung zu verlassen, halten Sie die Taste C kurzzeitig gedrückt.

- Telefonbuch -

5.3 Notrufnummer ändern

Durch das Festhalten der Notruftaste können Sie im Ernstfall schnell eine Notrufnummer wählen. Als Notruf ist die Rufnummer 112 der Feuerwehr vorprogrammiert. Möchten Sie eine andere Notrufnummer speichern, gehen Sie bitte wie folgt vor:

1. Drücken Sie die Menütaste MENÜ bis im Display das Symbol → erscheint.
2. Drücken Sie die Zahl 6 NOTRUF auf dem Zahlenfeld. Im Display erscheint die aktuell eingestellte Notrufnummer. Bei der ersten Programmierung erscheint die Rufnummer 112.
3. Drücken Sie erneut kurz die Menütaste MENÜ und die Rufnummer im Display blinkt.
4. Löschen Sie nun durch mehrmaliges Drücken der Taste die bereits eingegebene Rufnummer.
5. Geben Sie nun die neue Rufnummer mit max. 30 Stellen ein.
6. Nachdem Sie die gewünschte Notrufnummer eingegeben haben, bestätigen Sie Ihre Auswahl mit der Menütaste MENÜ. Durch das Festhalten der Taste können Sie die Programmierung verlassen, ohne zu speichern.
7. Um die Programmierung nach der Speicherung zu verlassen, halten Sie die Taste C kurzzeitig gedrückt.

5.4 Eigene Telefonnummer eingeben

Im normalen Betrieb kann das Display die eigene Rufnummer anzeigen. So erfahren Sie direkt, über welche Telefonnummer das Konferenztelefon zu erreichen ist. Diese eigene Rufnummer wird auch angezeigt, sobald Sie während eines Gesprächs die Taste TEL-NR drücken.

1. Drücken Sie die Menütaste MENÜ bis im Display das Symbol ⇨ erscheint.
2. Drücken Sie die Zahl 4 TEL-NR auf dem Zahlenfeld. Im Display erscheint die aktuell eingestellte Rufnummer. Bei der ersten Programmierung bleibt das Display leer.
3. Drücken Sie erneut kurz die Menütaste MENÜ.
4. Löschen Sie nun durch mehrmaliges Drücken der Taste eine eventuell bereits eingegebene Rufnummer.
5. Geben Sie nun die Rufnummer des Telefonanschlusses ein, an dem das Telefon angeschlossen ist.
6. Nachdem Sie die gewünschte Rufnummer eingegeben haben, bestätigen Sie Ihre Auswahl mit der Menütaste MENÜ. Durch das Festhalten der Taste können Sie die Programmierung verlassen, ohne zu speichern.
7. Um die Programmierung zu verlassen, halten Sie die Taste kurzzeitig gedrückt.

6 T-NET-Betrieb / Nebenstellenanlagen

Die „R“ Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-Net Funktionen der DEUTSCHEN TELEKOM nutzen.

6.1 "R" Taste an Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die „R“ Signaltaste verschafft Ihnen den Zugang zu diesen Möglichkeiten. An einer Nebenstellenanlage wird normalerweise die FLASH-Zeit „100ms“ benötigt. (Einstellung siehe 7.2. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

6.2 "R" Taste und das T-Net der DEUTSCHEN TELEKOM

Ihr AUDIOLINE-Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T-Net arbeitet mit der Einstellung „FLASH 300ms“ (Einstellung siehe 7.2). Zur Freischaltung der T-Net Funktionen wenden Sie sich bitte an die DEUTSCHE TELEKOM.

6.3 Pause benutzen

Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. "9" oder "0"), um ein Freizeichen für eine Amtsleitung auf den Apparat zu bekommen. Bei wenigen, älteren Nebenstellenanlagen dauert es einige Zeit bis das Freizeichen zu hören ist. Speziell für diese Nebenstellenanlagen kann nach der Amtsholung eine automatische Pause eingefügt werden, so dass Sie direkt weiterwählen können, ohne das Freizeichen abzuwarten.

Pause beim manuellen Wählen eingeben

Halten Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen Telefonnummer einmal die Taste # P gedrückt bis die Anzeige P im Display erscheint und fahren Sie dann mit der Eingabe der Rufnummer fort.

Nach der Amtsholung wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.

Die Pause kann auch bei Rufnummern für das Telefonbuch mit gespeichert werden.

7 Programmierfunktionen

Zur besseren Übersicht sind einige Tasten des Zahlenfeldes mit den zur Verfügung stehenden Programmierfunktionen beschriftet. Über die Menütaste und die entsprechenden Zahlen werden die Programmierfunktionen angewählt.

7.1 Ruftonmelodie einstellen

Das Mobilteil kann sich mit fünf verschiedenen Tonruf-Melodien melden, wenn Sie ein Anruf erreicht.

1. Drücken Sie die Menütaste MENÜ bis im Display das Symbol → erscheint.
2. Drücken Sie die Zahl 1 🎩 auf dem Zahlenfeld. Im Display erscheint die Nummer der aktuell ausgewählten Melodie.
3. Drücken Sie erneut kurz die Menütaste MENÜ und die Zahl im Display blinkt.
4. Wählen Sie nun mit den Zahlen 1 bis 5 die gewünschte Melodie aus. Bei jeder Auswahl hören Sie die entsprechende Melodie.
5. Nachdem Sie die richtige Melodie gefunden haben, bestätigen Sie Ihre Auswahl mit der MenütasteMENÜ. Durch das Festhalten der Taste C können Sie die Programmierung verlassen, ohne zu speichern.
6. Um die Programmierung zu verlassen, halten Sie die Taste kurzzeitig gedrückt.

7.2 Flashzeit einstellen

Das Telefon verfügt über die Flashzeiten 100ms, 300ms, 800ms und 1000ms (Werkseinstellung 100ms).

1. Drücken Sie die Menütaste MENÜ bis im Display das Symbol → erscheint.
2. Drücken Sie die Zahl 3 auf dem Zahlenfeld. Im Display erscheint die aktuell eingestellte Flashzeit.
3. Drücken Sie erneut kurz die Menütaste MENÜ und die Flashzeit im Display blinkt.
4. Wählen Sie nun mit den Zahlen 1 bis 4 die gewünschte Flashzeit aus. 1 = 100; 2 = 300ms, 3 = 800ms; 4 = 1000ms
5. Nachdem Sie die gewünschte Flashzeit eingegeben haben, bestätigen Sie Ihre Auswahl mit der Menütaste MENÜ. Durch das Festhalten der Taste können Sie die Programmierung verlassen, ohne zu speichern.
6. Um die Programmierung zu verlassen, halten Sie die Taste kurzzeitig gedrückt.

- Sonderfunktionen -

7.3 Werkseinstellungen wieder herstellen

Mit dieser Funktion wird das Telefon wieder auf die Werkseinstellungen zurückgesetzt.

Übersicht der Werkseinstellungen

Lautstärke des Mobilteils Mittel
Ruftonlautstärke	3
Ruftonmelodie	1
Flashzeit	100ms
Wahlwiederholung gelöscht
Telefonbuch	gelöscht
Direktwahltaste	gelöscht
Notrufnummer	112

1. Drücken Sie die Menütaste MENÜ bis im Display das Symbol → erscheint.

2. Halten Sie die Zahl 9 auf dem Zahlenfeld gedrückt bis im Display die Anzeige 888888888888888888 erscheint.

3. Bestätigen Sie Ihre Auswahl mit der Menütaste. Durch das Festhalten der Taste können Sie die Programmierung verlassen, ohne zu speichern.

8 Fehlerbeseitigung

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie bitte zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich auch an unsere Hotline unter Tel. [phone] wenden. Bei Garantieansprüchen wenden Sie sich bitte an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Kein Telefongespräch möglich	Die Telefonleitung ist nicht korrekt angeschlossen oder gestört.Verwenden Sie nur das mitgelieferte Telefonkabel.Testen Sie mit einem anderen Telefon, ob Ihr Telefonanschluss in Ordnung ist.Das Steckernetzteil der Basisstation ist nicht eingesteckt oder es liegt ein totaler Stromausfall vor.Das Akkupack ist leer oder defekt. Testen Sie das Mobilteil im Netzteilbetrieb.Sie haben sich zu weit von der Basisstation entfernt.
Verbindung abgehackt, fällt aus	Sie haben sich mit dem Mobilteil zu weit von der Basisstation entfernt.Falscher Aufstellungsort der Basisstation.
Das System reagiert nicht mehr oder befindet sich in einem undefinierten Zustand.	Setzen Sie alle Funktionen in den Werkszustand zurück.Ziehen Sie vorher kurzzeitig das Steckernetzteil aus der Steckdose.Werkseinstellung siehe Kapitel 7.3.
Im Display blinkt nach ein paar Stunden das Batterie-Symbol.	Laden Sie das Mobilteil für 15 Stunden.Hilft dies nicht, erneuern Sie das Akkupack.
Display-Anzeige dunkel Verursacht durch direkte Sonnenbestrahlung, Mobilteil abkühlen lassen.

9 Wichtige Informationen

9.1 Technische Daten

Standard DECT
Kanalzahl 1880 bis 1990 MHz
Audio Bandbreite 200 bis 3800Hz
Lautstärke 90 dBspl
Stromversorgung Basisstation 220/230V, 50 Hz => 7VDC, 400mA
Stromversorgung Mobilteil 220/230V, 50 Hz => 12VDC, 500mA
Aufladbare Akkupack 1 x 7,2V/ 1800mAh, Akkupack
Reichweite Innen bis zu 50m
Reichweite Aussen bis zu 300m
Standby bis zu 80 Stunden
Max. Gesprächsdauer bis zu 12 Stunden
Wählverfahren	MFV
Zulässige Umgebungstemperatur 10°C bis 30°C
Zulässige relative Luftfeuchtigkeit 20 bis 75%
Signaltastenfunktion 100ms, 300ms, 800ms, 1000ms

9.2 Telefonkabel austauschen

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der folgenden Zeichnung das passende Kabel bei Ihrem Händler.

F-Codierung - IMPORT Standard TAE-F Rj11 6/4 1 2 3 4 5 6

- Wichtige Informationen -

9.3 Wandmontage der Basisstation

Die Basisstation kann an eine Wand befestigt werden. Benutzen Sie zur Befestigung die drei Schrauben und Dübel, bohren Sie anhand der Bohrschablone drei Löcher und lassen Sie die Schrauben ca. 3 mm der Wand herausstehen. Stecken Sie nun die Basisstation auf die Schrauben und schieben Sie es etwas nach unten.

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hochentwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Diese Garantie gilt nicht für die in den Produkten verwendeten Batterien oder Akkupacks.

Garantiebedingungen:

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

9.5 Konformitätserklärung

WIR AUDIOLINE GmbH

IN HELLERSBERGSTR. 2a

D-41460 NEUSS

GERMANY

ALS INVERKEHRBRINGER IN DER EU ERKLÄREN VOLLVERANTWORTLICH, DASS DAS PRODUKT

MODEL: Confi DECT 1

BESCHREIBUNG: Schnurloses Konferenztelefon

KONFORM IST MIT DEN GRUNDLIEGENDEN ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC

BEVOLLMÄCHTIGTER:

Unterschrift:

Position in der Firma: GESCHÄFTSFÜHRER

Datum der Ausstellung: 14.01.2004

M. R. E. ER

Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt.

LIEFERANT: AUDIOLINE GmbH, HELLERSBERGSTR. 2a, D-41460 NEUSS

PRODUKT:

Confi DECT 1

Dieses Produkt ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern und eventuell zwischengeschalteten Nebenstellenanlagen, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden.

- Contents -

WICHTIGE GARANTIEHINWEISE

Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN.

UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜROADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG, LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG ODER WENDEN SIE SICH AN UNSERE HOTLINE:

0180 500 13 88

AUDIOLINE GmbH

Neuss

Service Hotline [phone]

Internet: www.audioline.de - E-mail: [e-mail]
