BEDIENUNGSANLEITUNG TEL 05 AUDIOLINE

Bedienungsanleitung OperatingInstructions

AUDIOLINE TEL5

Bedienungsanleitung ____ 3

- Inhaltsverzeichnis -

1 Allgemeine Hinweise ....4
2 Bedienelemente ....6
3 Inbetriebnahme ....7

3.1 Allgemeine Hinweise....7
3.2 Verpackungsinhalt prüfen 7
3.3 Telefonhörer anschließen 7
3.4 Telefon anschließen....7
3.5 Wandmontage....7

4 Bedienung ....8

4.1 Telefonieren....8
4.2 Anrufe entgegennehmen....8
4.3 Einstellen der Hörerlautstärke.... 8
4.4 Wahlwiederholung 8
4.5 Einstellbarer Tonruf....8

5 T-NET-Betrieb / Nebenstellenanlagen....9

5.1 "R" Taste an Nebenstellenanlagen 9
5.2 "R" Taste und die T-NET-Funktionen der Deutschen Telekom 9
5.3 Telefonnummern wählen bei dem Betrieb an Nebenstellenanlagen 9

6 Wichtige Informationen ....10

6.1 Fehlersuche 10
6.2 Telefonkabel austauschen 10
6.3 Garantie 11
6.4 Konformitätserklärung.... 12

- Allgemeine Hinweise -

1 Allgemeine Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Service-Hotline [phone]. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler.

Bestimmungsgemäße Verwendung

Dieses Telefon ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden. Das Telefon besitzt die Voraussetzung an einer TAE-Steckdose mit F/N-Codierung gemeinsam mit anderen Anschlussgeräten wie Fax, Anrufbeantworter oder einem Modem benutzt zu werden. Schließen Sie das Anschlusskabel des Telefons nur an die dafür bestimmten Telefonsteckdosen an. Wechseln Sie den Stecker des Anschlusskabels nicht aus.

Nebenstellenanlagen

Das Telefon kann auch an einer Nebenstellenanlage angeschlossen werden. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde. Durch die große Anzahl verschiedener Nebenstellenanlagen kann eine Funktionsgarantie nicht übernommen werden.

Entsorgung

Ist die Gebrauchszeit der gesamten Anlage abgelaufen, entsorgen Sie diese bitte umweltfreundlich gemäß den gesetzlichen Bestimmungen.

Temperatur und Umgebungsbedingungen

Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Das Telefon darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus.

- Allgemeine Hinweise -

Aufstellort

Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder HIFI-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.

Stellen Sie das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.

Verwenden Sie das Telefon nicht in explosionsgefährdeten Bereichen.

Übermäßige Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung müssen vermieden werden.

Reinigung und Pflege

Die Gehäuseoberflächen können mit einem trockenen, weichen und fusselfreien Tuch gereinigt werden. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüße des Telefons sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. ä. haftbar gemacht werden.

CE-Zeichen

Das Telefon stimmt mit den grundlegenden Anforderungen der R&TTE-Directive überein. Dies wird durch das CE-Zeichen bestätigt.

- Bedienelemente -

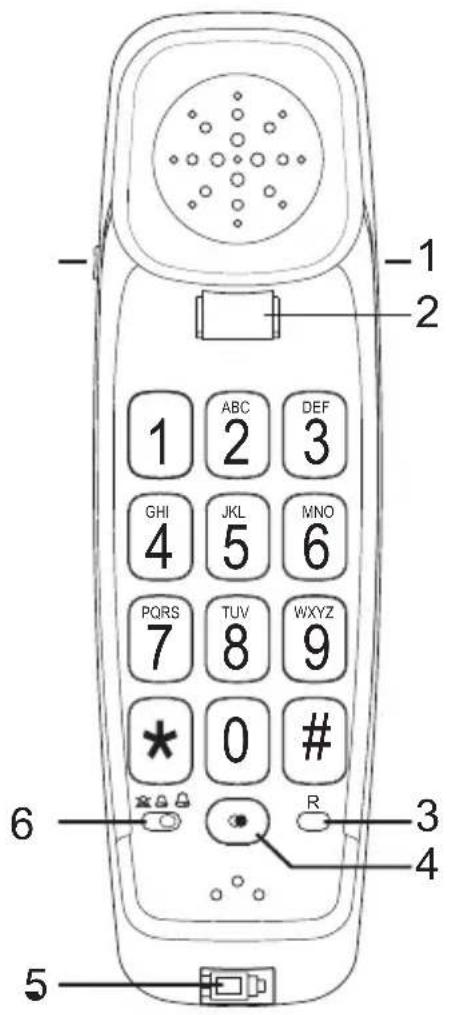

2 Bedienelemente

1 Umschaltung der Flash-Zeit 100/300ms
2 Trenntaste/Hörergabel
3 R-Signaltaste
4 Wahlwiederholung/Pause
5 Verbindung zum Basisgerät
6 Einstellung der Ruftonlautstärke
7 Einstellung der Hörerlautstärke

1 2 ABC DEF 1 2 3 GHI JKL MNO 4 5 6 PQRS TUV WXYZ 7 8 9 * 0 # R 3 4 6 5

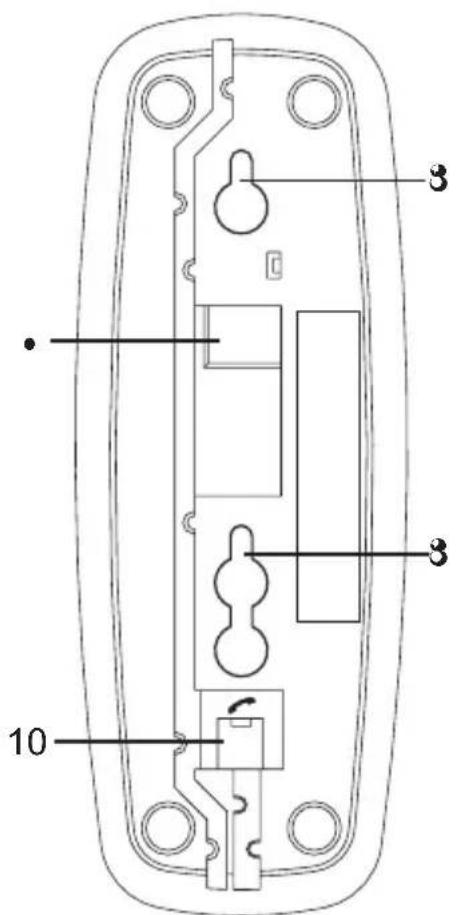

Unterseite Basisgerät

8 Befestigungen für Wandmontage
9 Anschluss Telefonkabel
10 Anschluss Spiralkabel zum Hörer

3.1 Allgemeine Hinweise

ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die Allgemeinen Hinweise am Anfang dieser Anleitung.

3.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

eine Telefonbasis ein Telefonhörer

ein Telefonanschlusskabel ein Spiralkabel

eine Bedienungsanleitung

3.3 Telefonhörer anschließen

Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer mit der Telefonbasis verbinden. Nehmen Sie nun das eine Ende des Spiralkabels und stecken Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie die Telefonbasis um und stecken Sie das andere Ende in die unteren Buchse (siehe Kapitel 2, Abschnitt Unterseite Basisgerät Punkt 3.). Klemmen Sie das Kabel in den Kabelkanal nach außen.

3.4 Telefon anschließen

Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse (siehe Kapitel 2, Abschnitt Unterseite Basisgerät Punkt 2.). auf der Unterseite der Telefonbasis. Führen Sie dann das Kabel durch die Kabelführung entweder nach oben oder nach unten aus dem Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal.

Das Telefon arbeitet mit dem MFV-Wählverfahren (Tonwahl).

3.5 Wandmontage

Ihr Telefon ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 85 mm senkrecht untereinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun die Telefonbasis auf die Schrauben und schieben Sie es etwas nach unten.

Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am oberen Ende der Hörerablage ein kleiner Einhängehaken.

- Bedienung -

4 Bedienung

4.1 Telefonieren

Ihr Telefon kann wie jedes konventionelle Telefon benutzt werden.

Bitte den Anweisungen folgen:

Nehmen Sie den Telefonhörer ab und warten Sie auf das Freizeichen.

Wählen Sie nun die gewünschte Telefonnummer.

Um das Gespräch zu beenden, legen Sie den Hörer wieder auf die Ablage zurück. Mit der Trenntaste können Sie das laufende Gespräch beenden und Sie erhalten direkt eine neue Amtsleitung.

4.2 Anrufe entgegennehmen

Sobald Sie ein Anruf erreicht, hören Sie das Rufsignal. Das Gespräch kann nun über den Hörer entgegengenommen werden.

4.3 Einstellen der Hörerlautstärke

Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren Bedürfnissen anpassen. Mit dem Schiebschalter VOL. am Hörer können Sie die Lautstärke von leise • auf laut • anpassen.

4.4 Wahlwiederholung

Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte Rufnummer bleibt automatisch im Telefon gespeichert. Um die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor:

Heben Sie den Hörer ab und drücken Sie die Wahlwiederholungstaste 📄. Die gespeicherte Rufnummer der Wahlwiederholung wird nun gewählt.

4.5 Einstellbarer Tonruf

Mit dem Schiebeschalter im Hörer können Sie die Stellungen (laut) oder

- T-NET/Nebenstellenanlagen -

5 T-NET-Betrieb / Nebenstellenanlagen

Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen.

5.1 "R" Taste an Nebenstellenanlagen

Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. Anrufe weiterleiten, automatischen Rückruf usw. nutzen. Die "R" Signaltaste verschafft Ihnen den Zugang zu diesen

Möglichkeiten. An einer Nebenstellenanlage wird die FLASH-Zeit "100ms" benötigt. Schieben Sie dazu den R-Schalter auf der rechten Hörerseite auf die Stellung 100ms. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, und welche weiteren Möglichkeiten Sie dadurch erhalten, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

100 R 300

5.2 "R" Taste und die T-NET-Funktionen der Deutschen Telekom

Ihr Telefon unterstützt die wichtigsten Mehrwertdienste der DEUTSCHEN TELEKOM (z.B.: Makeln, Anklopfen, Dreier-Konferenz, u.a.). Das T-NET arbeitet mit der Einstellung "FLASH 300ms". Schieben Sie dazu den R-Schalter auf der rechten Hörerseite auf die Stellung 300ms. Zur Freischaltung der T-NET Funktionen (die z.T. gebührenpflichtig sind) wenden Sie sich bitte an die DEUTSCHE TELEKOM.

5.3 Telefonnummern wählen bei dem Betrieb an Nebenstellenanlagen

Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. "9" oder "0"), um ein Freizeichen für eine Amtsleitung auf den Apparat zu bekommen. Bei wenigen, älteren Nebenstellenanlagen dauert es einige Zeit bis das Freizeichen zu hören ist. Speziell für diese Nebenstellenanlagen kann nach der Amtsholung eine automatische Pause eingefügt werden, so dass Sie direkt weiterwählen können, ohne das Freizeichen abzuwarten.

Drücken Sie zwischen der Kennziffer für die Amtsholung und der eigentlichen Telefonnummer einmal die Wahlwiederholungstaste 📄. Nach der Amtsholung wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.

- Wichtige Informationen -

6 Wichtige Informationen

6.1 Fehlersuche

Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt.

Bei technischen Problemen können Sie sich unter der Rufnummer 0180 5 0013 88 auch an unsere Hotline wenden.

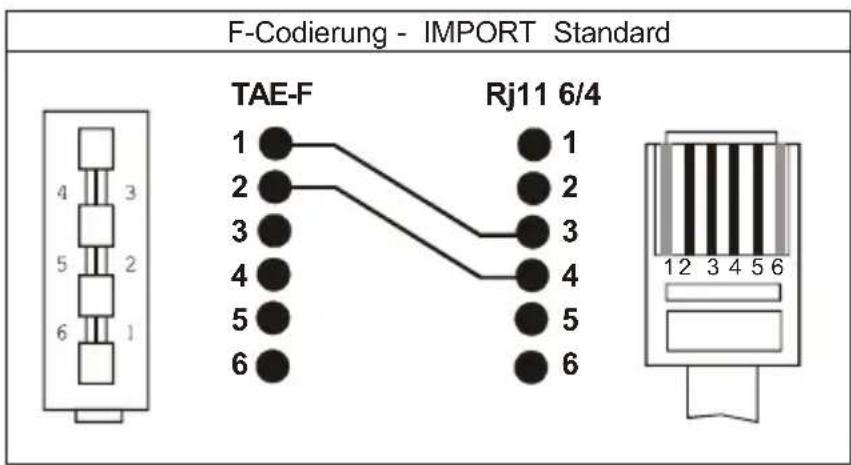

6.2 Telefonkabel austauschen

Müssen Sie Ihr Telefonkabel austauschen, finden Sie anhand der untenstehenden Zeichnung das passende Kabel bei Ihrem Händler.

F-Codierung - IMPORT Standard TAE-F Rj11 6/4 1 2 3 4 5 6 1 2 3 4 5 6 12 3 4 5 6

- Wichtige Informationen -

6.3 Garantie

AUDIOLINE - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hochentwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Diese Garantie gilt nicht für die in den Produkten verwendeten Batterien oder Akkupacks.

Garantiebedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

- Wichtige Informationen -

6.4 Konformitätserklärung

WIR AUDIOLINE GmbH

IN HELLERSBERGSTRAße 2A

D-41460 NEUSS

GERMANY

ALS INVERKEHRBRINGER IN DER EU ERKLÄREN

BESCHREIBUNG: Festnetztelefon

KONFORM IST MIT DEN GRUNDLIEGENDEN

ANFORDERUNGEN DER RICHTLINIE: 1999/5/EC

BEVOLLMÄCHTIGTER:

Unterschrift:

Position in der Firma: GESCHÄFTSFÜHRER

Datum der Ausstellung: 14.09.2003

Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt.

LIEFERANT: AUDIOLINE GmbH

ergstraße 2a,

D-41460

PRODUKT:

NEUSS

TEL5

Dieses Produkt ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern und eventuell zwischengeschalteten Nebenstellenanlagen, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen werden.
