BEDIENUNGSANLEITUNG Matrix 400 AUDIOLINE

Bedienungsanleitung
Operating Instructions

Matrix 400

1 Sicherheitshinweise ....2
2 Telefon in Betrieb nehmen ....4
3 Bedienelemente ....7
4 Einführende Informationen ....8
5 Telefonieren ....10
6 Weitere Leistungsmerkmale ....13
7 Anrufliste / Wahlwiederholung .....14
8 Telefonbuch ....15
9 Telefon einstellen .....17

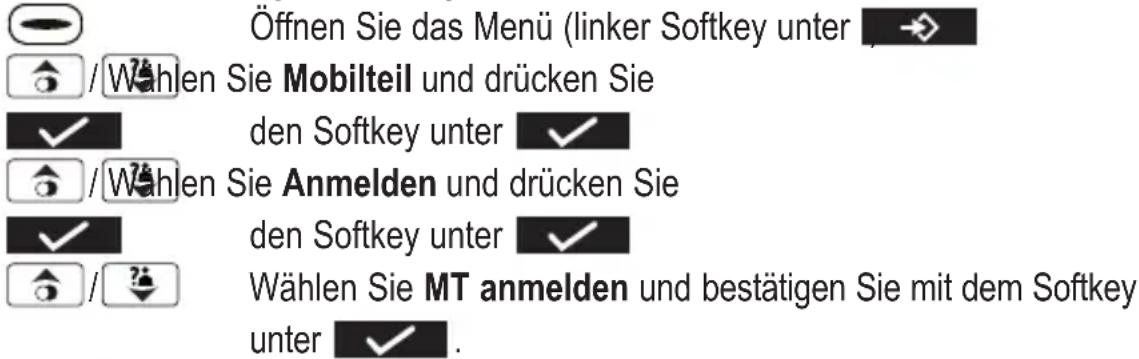

10 Mobilteile an-/abmelden .....23
11 Betrieb an Telefonanlagen/Zusatzdienste .....25
12 Anhang 26

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgefährdeten Bereichen.

Netzteil

⚠️ Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzteile das Telefon beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Akkus

⚠️ Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht telefoniert werden. Halten Sie für Notfälle ein schnurgebundenes Telefon bereit, welches ohne externe Stromversorgung arbeitet.

Medizinische Geräte

⚠️ Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

DECT ^1 -Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

^1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzufuhren. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und

Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

D

2 Telefon in Betrieb nehmen

Sicherheitshinweise

⚠️Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

Inhalt Matrix 40x-Modell

		400^1	402^1	403^1	404^1
Basisstation	mit	Netzteil		1	1	1
Ladestation	mit	Netzteil		-	1	2
Mobilteil		2	3	4
Telefonanschlusskabel			1	1	1	1
Akkus	2	4	6	8
Bedienungsanleitung		1	1	1	1

^1 Unter www.audioline.de erfahren Sie, ob dieses Telefonset bereits erhältlich ist.

Die mitgelieferten Netzteile erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

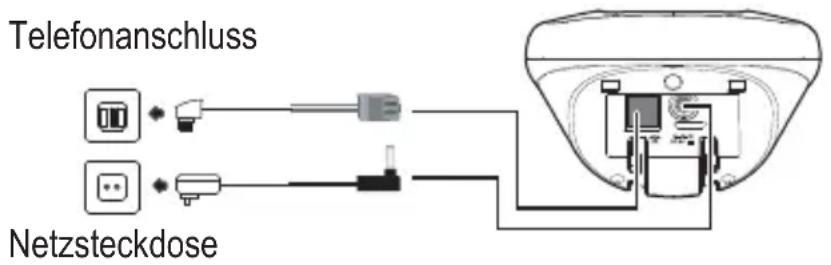

Basisstation anschließen

⚠️ Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigefügte Telefonanschlusskabel.

Telefonanschluss Netzsteckdose

⚠️ Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzteil!

Ladestation anschließen ^2

Schließen Sie die Ladestation an eine Netzsteckdose an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

⚠️ Achtung: Verwenden Sie für die Ladestation nur das mitgelieferte Netzteil!

^2 Gilt nur für Telefonsets mit mindestens zwei Mobilteilen, siehe „Verpackungsinhalt prüfen".

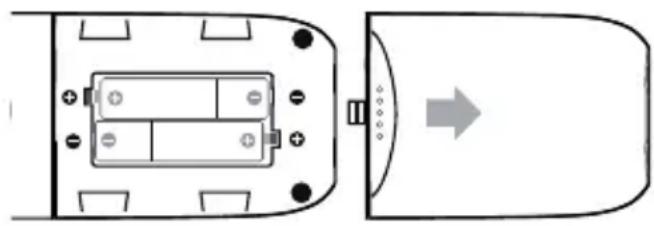

Akkus einlegen

Öffnen Sie das Akkufach. Legen Sie die Akkus in das Akkufach ein. Schließen Sie das Akkufach.

⚠️ Achtung: Verwenden Sie nur NiMH-Akkus vom Typ AAA (Microzellen) / 450 mAh! Niemals Batterien/Primärzellen verwenden! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 16 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwärmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus die untere Grenze erreicht hat, blinkt das Akkusymbol (im Display und es erscheint „Akku erschöpft“. Stellen Sie das Mobilteil zum Aufladen in die Basisstation / Ladestation.

Datum und Uhrzeit des Telefons einstellen

Bei Inbetriebnahme verfügt das Telefon nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste). Im Display wird unter dem Namen des Mobil-teils „12:00“ angezeigt.

Datum und Uhrzeit stellen Sie über den Menüpunkt „Zeit / Datum/Uhr“ ein. Bei einem Ausfall der Stromversorgung der Basisstation geht diese Einstellung verloren.

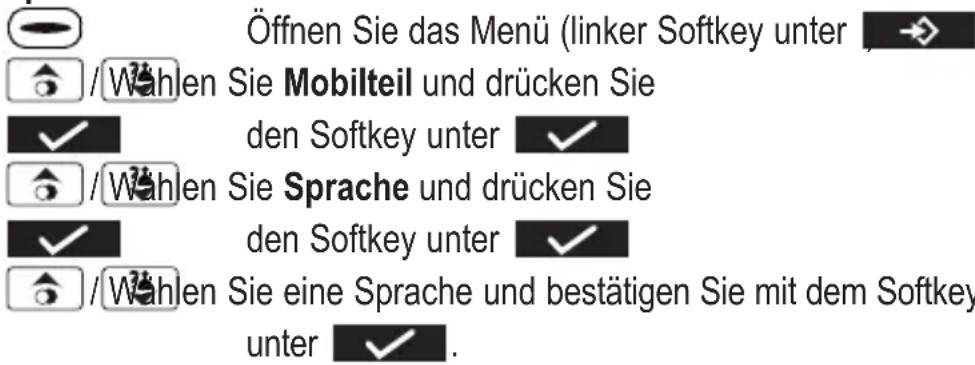

Displaysprache einstellen

Die Menüführung ist in verschiedenen Sprachen vorhanden. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt „Mobilteil / Sprache“ ändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert, wird ein Anruf automatisch beim Herausnehmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt „Mobilteil / Auto. Annahme“ ein- oder ausgeschaltet.

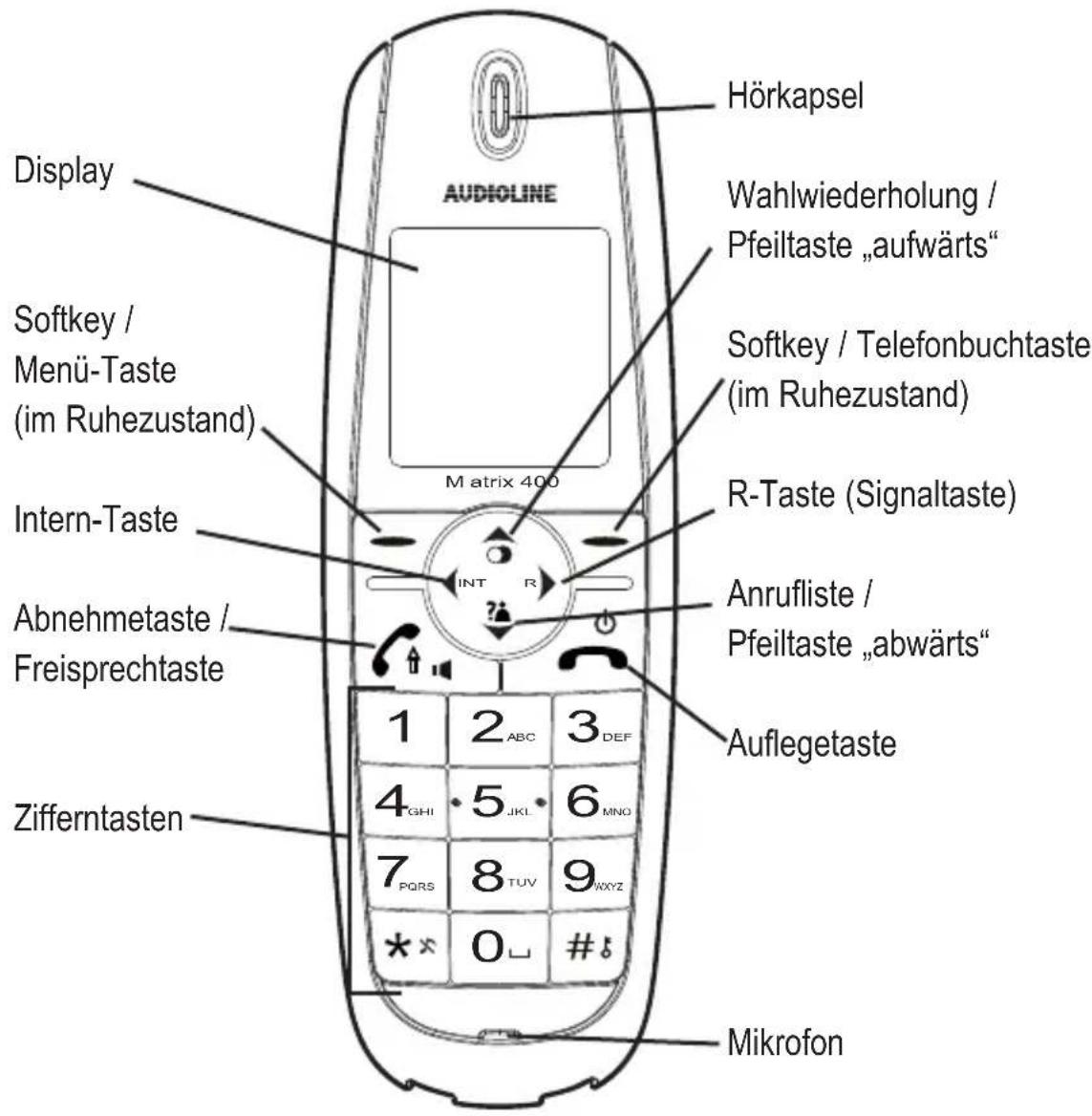

3 Bedienelemente

Hörkapsel Display Audioline Wahlwiederholung / Pfeiltaste „aufwärts“ Softkey / Menü-Taste (im Ruhezustand) Matrix 400 R-Taste (Signaltaste) Intern-Taste Abnehmetaste / Freisprechtaste 1 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PQRS 8 TUV 9 WXYZ * * 0 # § Zifferntasten Anrufliste / Pfeiltaste „abwärts“ Auflegetaste Mikrofon

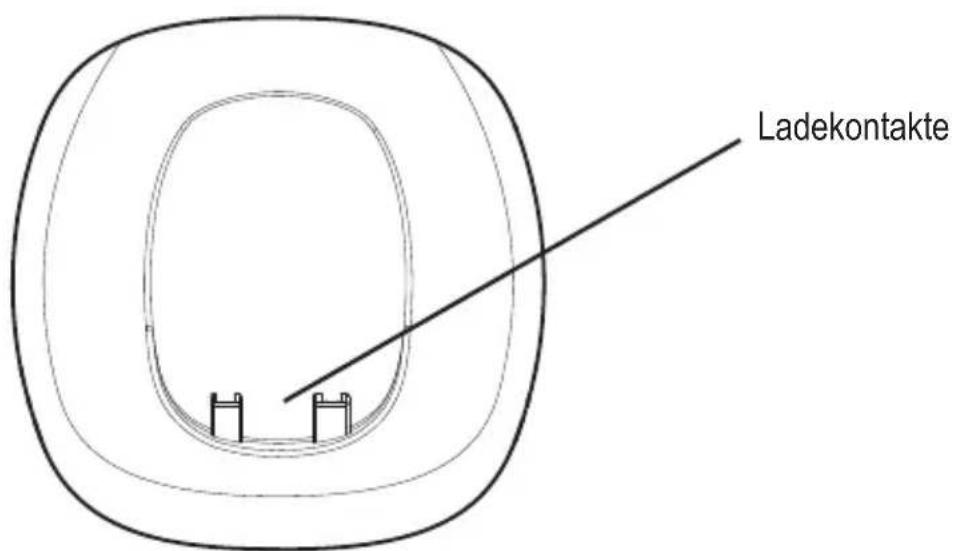

Ladekontakte

4 Einführende Informationen

In diesem Kapitel finden Sie grundlegende Informationen zur Handhabung der Bedienungsanleitung und des Telefons.

Darstellungweise in der Bedienungsanleitung

Darstellung	Beschreibung
	Abgebildete Taste drücken
	Ziffern oder Buchstaben eingeben
	Mobilteil klingelt
	Basisstation klingelt
	Mobilteil aus der Basisstation nehmen
	Mobilteil in die Basisstation stellen

NAME? Darstellung von Display-Texten

Akkukapazität (Displayanzeige)

Darstellung	Beschreibung
	Akku 100% voll
	Akku ca. 50% voll
	Akku fast leer / Akku laden

Während des Ladevorganges ist das Akkusymbol „in Bewegung“.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drücken.

Navigation im Menü

Alle Funktionen sind über unterschiedliche Menüs zu erreichen. Die komplette Menüstruktur finden Sie im Anhang.

Zur Navigation im Menü benutzen Sie die Pfeiltasten.

Mit dem linken Softkey unter öffnen → Ruhezustand das Menü.

Mit den Pfeiltasten bzw. bewegen Sie sich im Menü.

Zum Öffnen eines Untermenüs drücken Sie den Softkey unter √ Wollen Sie zum übergeordneten Menü zurück drücken Sie den Softkey unter

Displayanzeigen

Sie führen ein externes Gespräch.
Sie führen ein internes Gespräch.
Sie haben Freisprechen eingeschaltet.
Sie haben das Telefonbuch geöffnet.
Die Tastensperre ist eingeschaltet.
Das Mikrofon ist stummgeschaltet.
Sie haben Einträge in der Anrufliste. Bei neuen Anrufen blinkt das Symbol.
In der Sprachbox Ihres Netzbetreibers liegt eine Nachricht für Sie vor (abhängig vom Netzbetreiber). Erkundigen Sie sich ggf. bei Ihrem Netzbetreiber, wie Sie diese Nachricht abhören können.
Der Tonruf am Mobilteil ist ausgeschaltet.
Der Wecker (Alarm) ist eingeschaltet.
Leuchtet ständig: Mobilteil in Reichweite der Basis Blinkt: Mobilteil außerhalb der Reichweite der Basis.

D

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

Drücken Sie die Abnehmetaste. Wollen Sie „Freisprechen“ einschalten drücken Sie die Taste noch einmal.

Befindet sich das Mobilteil in der Basis und Auto. Annahme ist nicht eingeschaltet:

Nehmen Sie das Mobilteil aus der Basis und drücken Sie die Abnehmetaste. Wollen Sie „Freisprechen“ einschalten drücken Sie die Taste noch einmal.

Befindet sich das Mobilteil in der Basis und Auto. Annahme ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Gespräch wird automatisch angenommen.

Anrufen mit Wahlvorbereitung

Geben Sie die Rufnummer ein. Fehler bei der Eingabe mit dem Softkey unter ◀C korrigieren.

Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste drücken und erhalten damit das Freizeichen. Die eingegebenen Ziffern Ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzelner Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Gespräch beenden

Auflegetaste drücken oder Mobilteil in die Basis stellen.

Wahlwiederholung

Ihr Telefon speichert die 10 zuletzt gewählten Rufnummern. Ist für die inummer ein Telefonbucheintrag angelegt, wird der Name angezeigt.

Öffnen Sie die Wahlwiederholungsliste.

Wählen Sie einen Eintrag aus.

Drücken Sie die Abnehmetaste.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 20 Anrufe in der Anrufliste.

Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterdrückt oder aus anderen Gründen nicht übertragen wurde.

Öffnen Sie die Anrufliste.

Wählen Sie einen Eintrag aus.

Drücken Sie die Abnehmetaste.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 50 Einträge aufnehmen.

Zum Anlegen von Einträgen siehe Abschnitt „Telefonbuch“.

Öffnen Sie das Telefonbuch (rechter Softkey unter

Wählen Sie einen Eintrag aus.

Drücken Sie die Abnehmetaste.

Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächsdauer in Minuten und Sekunden angezeigt.

Hörerlautstärke einstellen

Sie können während eines Gesprächs die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke).

Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Gespräches gespeichert.

Mikrofon ausschalten (Mute)

Sie können während eines Gesprächs das Mikrofon ausschalten, so dass Ihr Gesprächspartner Sie nicht hören kann.

Drücken Sie den Softkey unter

Zum Einschalten des Mikrofons drücken Sie den Softkey unter

AUS

D

Intern telefonieren

Interne Gespräche, Vermitteln und Konferenzgespräche sind nur möglich, wenn mehrere Mobilteile angemeldet sind.

Internes Gespräch führen

Drücken Sie die Taste INT. Geben Sie die interne Rufnummer des gewünschten Mobilteils ein.

Externes Gespräch vermitteln

Während eines Externgespräches . . .

Drücken Sie die Taste INT.

Geben Sie die interne Rufnummer des gewünschten Mobilteils ein. Das externe Gespräch wird gehalten. Wenn das gerufene

Mobilteil eingeschaltet wird ggf. Gespräch ankündigen.

Drücken Sie die Auflegetaste. Das Gespräch ist übergeben.

Meldet sich das gerufene Mobilteil nicht, gelangen Sie mit Drücken des Softkeys unter Ende ternen Gespräch zurück.

Konferenz

Während eines Externgespräches . . .

Drücken Sie die Taste INT.

Geben Sie die interne Rufnummer des gewünschten Mobilteils ein.

Wenn das gerufenene Mobilteil eingeschaltet wird drücken Sie den Softkey unter Konf.

Alle drei Gesprächspartner sind miteinander verbunden.

Legt einer der beteiligten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

Externer Anruf während eines internen Gesprächs

Im Hörer hören Sie einen Hinweiston.

Drücken Sie die Auflegetaste. Das interne Gespräch wird beendet. Das externe Gespräch wird signalisiert.

Drücken Sie die Abnehmetaste um das externe Gespräch anzunehmen.

6 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Tasten. Eintreffende Anrufe können wie gewohnt entgegengenommen werden.

#

Drücken und halten Sie die Raute-Taste bis Tasten gesperrt im Display erscheint.

entsp. #

Zum Entsperren der Tastatur drücken Sie den Softkey unter entsp. und anschließend die Raute-Taste kurz. Tasten freigegeben erscheint im Display.

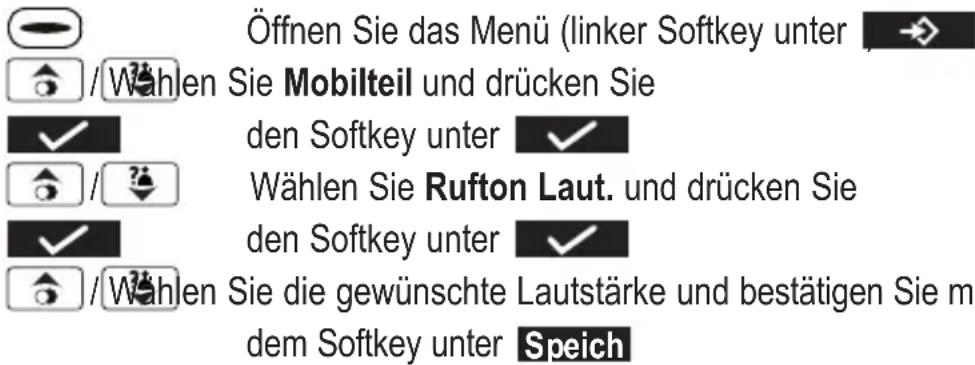

Tonruf am Mobilteil ausschalten

Sie können den Tonruf auch über das Menü „Mobilteil / Rufton Laut.“ ausschalten.

* x

Drücken und halten Sie die Stern-Taste bis Klingel aus im Display erscheint.

* x

Zum Wiedereinschalten des Tonrufs drücken und halten Sie die Stern-Taste erneut bis Klingel aus im Display verschwindet.

Tonruf bei ankommendem Anruf abschalten

Bei einem ankommenden Anruf können Sie den Tonruf abschalten. Sie können das Gespräch aber weiterhin annehmen solange der Anrufer nicht aufgelegt hat.

LeiseL

Drücken Sie den Softkey unter

Mobilteil ausschalten / einschalten

Sie können das Mobilteil ausschalten um die Akkus zu schonen.

①

Drücken Sie die Auflegetaste und halten Sie sie gedrückt. Nach wenigen Sekunden wird das Mobilteil ausgeschaltet. Die Displaybeleuchtung erlischt.

①

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste so lange, bis im Display wieder ein Inhalt erscheint. Alternativ können Sie das Mobilteil auch einfach in die Basisstation stellen.

7 Anrufliste / Wahlwiederholung

Anrufliste bearbeiten

Öffnen Sie die Anrufliste. / Wahlen Sie einen Eintrag aus. Datum und Uhrzeit des Anrufs werden angezeigt. Ist die Rufnummer im Telefonbuch eingetragen, wird zusätzlich der Name angezeigt.

Option Drücken Sie den Softkey unter option / Wahlen Sie aus den folgenden Möglichkeiten und drücken Sie den Softkey unter √

Nr. speichern Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und wählen Sie eine Melodie für den Eintrag aus.

Löschen Der Eintrag wird sofort gelöscht.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

Wahlwiederholung bearbeiten

Öffnen Sie die Wahlwiederholung. / Wahlen Sie einen Eintrag aus. Ist die Rufnummer im Telefonbuch eingetragen, wird der Name angezeigt.

Option Drücken Sie den Softkey unter option / Wahlen Sie aus den folgenden Möglichkeiten und drücken Sie den Softkey unter √

Nr. speichern Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namen ein, bestätigen oder bearbeiten Sie die Rufnummer und wählen Sie eine Melodie für den Eintrag aus.

Löschen Der Eintrag wird sofort gelöscht.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

8 Telefonbuch

Im Telefonbuch können Sie 50 Rufnummern und zugehörige Namen speichern. Sie können jeden Eintrag einer Gruppe zuordnen, für die Sie jeweils eine andere Melodie festlegen können. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglicht eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

Öffnen Sie das Telefonbuch (rechter Softkey unter 📄) Ist noch kein Eintrag vorhanden wird Telefonbuch leer angezeigt. Nach Drücken des Softkeys unter Optionnt Neuer Eintrag.

Sind bereits Einträge vorhanden wird der erste Eintrag angezeigt.

Option

Drücken Sie den Softkey unter option

Bestätigen Sie Neuer Eintrag mit dem Softkey unter √ Geben Sie den Namen ein (maximal 16 Zeichen). Die Ziffern- tasten sind mit Buchstaben beschriftet. Durch mehrmaliges Drücken der entsprechenden Taste können Buchstaben und Ziffern eingegeben werden. Löschen Sie das letzte Zeichen mit dem Softkey unter ✉ haltung zwischen Groß- und Kleinbuchstaben mit ✉ nach kurzer Zeit springt die Einfügemarke (Cursor) weiter.

Speich

Schließen Sie die Eingabe des Namens mit dem Softkey unter Speich ab.

Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste 0 für ca. 2 s; im Display wird P angezeigt.

Speich

Schließen Sie die Eingabe der Rufnummer mit dem Softkey unter Speich ab.

/ Wahlen Sie eine Rufton-Melodie für diesen Eintrag aus.

Schließen Sie die Eingabe mit dem Softkey unter Speichs Zurück zum Bereitschaftsmodus.

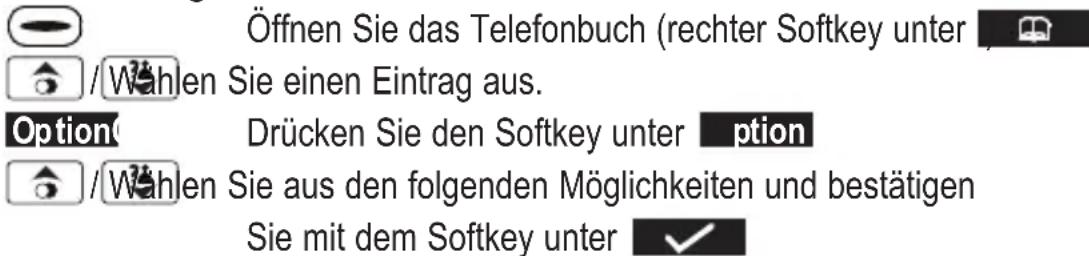

Telefonbucheinträge bearbeiten

Öffnen Sie das Telefonbuch (rechter Softkey unter / Wahlen Sie einen Eintrag aus. Option Drücken Sie den Softkey unter option / Wahlen Sie aus den folgenden Möglichkeiten und bestätigen Sie mit dem Softkey unter

Neuer Eintrag Sie können einen neuen Eintrag anlegen (s. o.).

Eintr. bearb. Sie können den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit dem Softkey unter SIC . Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Einzelheiten dazu siehe unter „Neuen Eintrag anlegen“.

Eintrag anz. Der Eintrag wird angezeigt.

Eintrag lösch. Der Eintrag wird gelöscht.

Alle löschen Die gesamte Liste wird nach einer Sicherheitsabfrage gelöscht.

Eintr. kop. Der Eintrag wird in ein anderes geeignetes Mobilteil kopiert. Alle angemeldeten Mobilteile werden angezeigt. Wählen Sie das gewünschte Mobilteil mit den Pfeiltasten und aus und drücken Sie den Softkey unter treffen- den Mobilteil muss die Übertragung mit dem Softkey unter erlaubt werden.

Eintr. hinzu Das gesamte Telefonbuch wird an das vorhandene Telefonbuch des gewünschten geeigneten Mobilteils angehängt.

Alle kopieren Kopieren aller Einträge an ein anderes geeignetes Mobilteil. Die dort vorhandenen Einträge werden dadurch gelöscht.

Zum Auswählen eines Eintrags können Sie den betreffenden Anfangsbuchstaben mit den Zifferntasten eingeben. Der erste zutreffende Eintrag wird angezeigt. Weitere Einträge erreichen Sie mit den Pfeiltasten und.

9 Telefon einstellen

Datum/Zeit einstellen

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen

Sie Zeit und drücken Sie

den Softkey unter

/ Wahlen

Sie Datum/Uhr und drücken Sie

den Softkey unter

Geben Sie mit den Zifferntasten nacheinander das Jahr, den Monat, den Tag, die Stunde und die Minute ein. Bestätigen Sie jeweils mit dem Softkey unter Speich

Bei einem Ausfall der Stromversorgung der Basisstation geht diese Einstellung verloren.

Zeitformat einstellen

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen

Sie Zeit und drücken Sie

den Softkey unter

/ Wahlen

Sie Zeitformat und drücken Sie

den Softkey unter

/ Wahlen

Sie 12 Stunden oder 24 Stunden und

drücken Sie den Softkey unter

Wecker

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen

Sie Zeit und drücken Sie

den Softkey unter

/ Wahlen

Sie Wecker einst. und drücken Sie

den Softkey unter

/ Wahlen

Sie aus den folgenden Möglichkeiten

Sie mit dem Softkey unter

Speich

Einmal Geben Sie mit den Zifferntasten die Weckzeit ein und wählen

Sie eine Melodie. Der Alarm wird einmalig zum nächstmöglichen Zeitpunkt gegeben.

Täglich Der Alarm wird täglich zum eingestellten Zeitpunkt gegeben.

Einzelheiten zur Einstellung s. „Einmal“.

D

Mon - Fr Der Alarm wird von Montag bis Freitag zum eingestellten Zeitpunkt gegeben. Einzelheiten zur Einstellung s. „Einmal“.

Aus Der Alarm ist ausgeschaltet.

Zum Quittieren eines Alarms drücken Sie den Softkey unter Stopp dem Softkey unter Zzz.. Snooze (Schlummer)-Funktion aktiviert. Diese wiederholt den Alarm bis zu fünf mal alle 5 Minuten. Danach wird er ausgeschaltet.

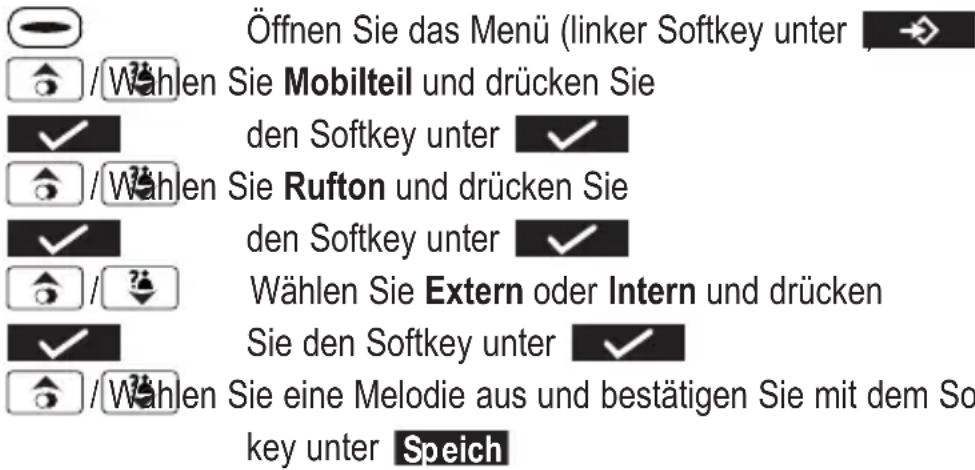

Tonrufmelodie für das Mobilteil einstellen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie den Softkey unter / Wahlen Sie Rufton und drücken Sie den Softkey unter Wählen Sie Extern oder Intern und drücken Sie den Softkey unter / Wahlen Sie eine Melodie aus und bestätigen Sie mit dem So key unter Speich

Tonruflautstärke für das Mobilteil einstellen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie den Softkey unter Wählen Sie Rufton Laut. und drücken Sie den Softkey unter / Wahlen Sie die gewünschte Lautstärke und bestätigen Sie mit dem Softkey unter Speich

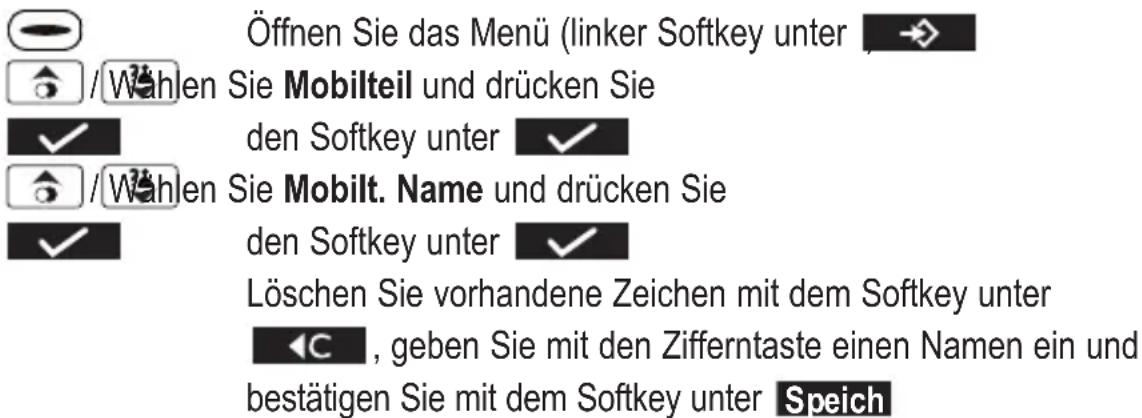

Mobilteilnamen einstellen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie den Softkey unter / Wahlen Sie Mobilt. Name und drücken Sie den Softkey unter Löschen Sie vorhandene Zeichen mit dem Softkey unter ◀, geben Sie mit den Zifferntaste einen Namen ein und bestätigen Sie mit dem Softkey unter Speich

Tastenton einstellen

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen Sie Mobilteil und drücken Sie

den Softkey unter

/ Wahlen Sie Tastenton und drücken Sie

den Softkey unter

Wählen Sie Ein oder Aus und bestätigen Sie mit dem Softkey unter √.

Displaykontrast einstellen

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen Sie Mobilteil und drücken Sie

den Softkey unter

/ Wahlen Sie Kontrast und drücken Sie

den Softkey unter

/ Wahlen Sie eine Einstellung und bestätigen Sie mit dem Soft-

key unter √

Automatische Rufannahme einstellen

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen Sie Mobilteil und drücken Sie

den Softkey unter

/ Wahlen Sie Auto. Annahme und drücken Sie

den Softkey unter

Wählen Sie Ein oder Aus und bestätigen Sie mit dem Softkey unter √.

Bei eingeschalteter automatischer Rufannahme wird ein Anruf sofort angenommen wenn das Mobilteil aus der Basis genommen wird.

Bestätigungston einstellen

Öffnen Sie das Menü (linker Softkey unter

/ Wahlen Sie Mobilteil und drücken Sie

den Softkey unter

/ Wahlen Sie Piept. best. und drücken Sie

den Softkey unter

Wählen Sie Ein oder Aus und bestätigen Sie mit dem Softkey unter √.

Der Bestätigungston teilt Ihnen mit, dass eine Programmierung oder Einstellung erfolgreich war.

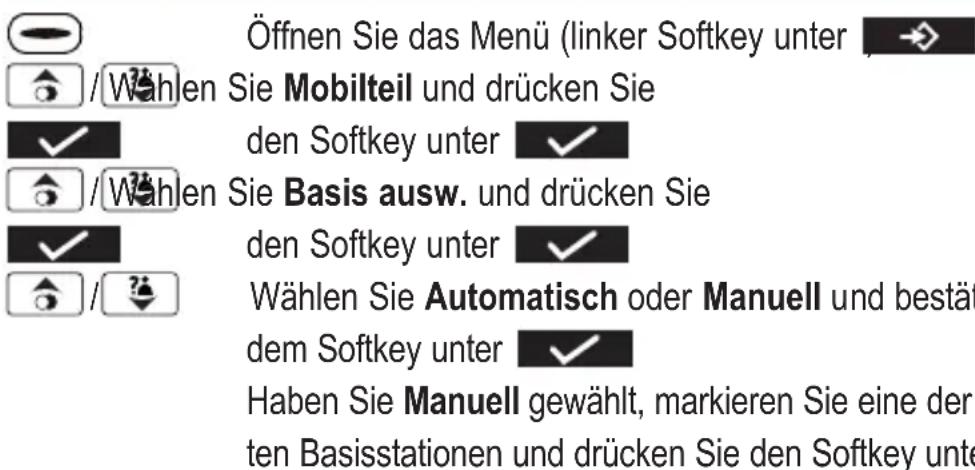

Basisstation auswählen

Ist Ihr Mobilteil an mehreren Basisstationen angemeldet, können Sie die Basisstation auswählen, an der Sie das Mobilteil betreiben wollen (Menüpunkt: „Manuell“). In der Betriebsart „Automatisch“ sucht sich das Mobilteil, während es im Ruhezustand ist, selbstständig die jeweils empfangsstärkste Basisstation aus. Während eines Gesprächs findet kein Wechsel der Basisstation statt.

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie den Softkey unter / Wahlen Sie Basis ausw. und drücken Sie den Softkey unter Wählen Sie Automatisch oder Manuell und bestät dem Softkey unter Haben Sie Manuell gewählt, markieren Sie eine der ten Basisstationen und drücken Sie den Softkey unter

Displaysprache einstellen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie den Softkey unter / Wahlen Sie Sprache und drücken Sie den Softkey unter / Wahlen Sie eine Sprache und bestätigen Sie mit dem Softkey unter.

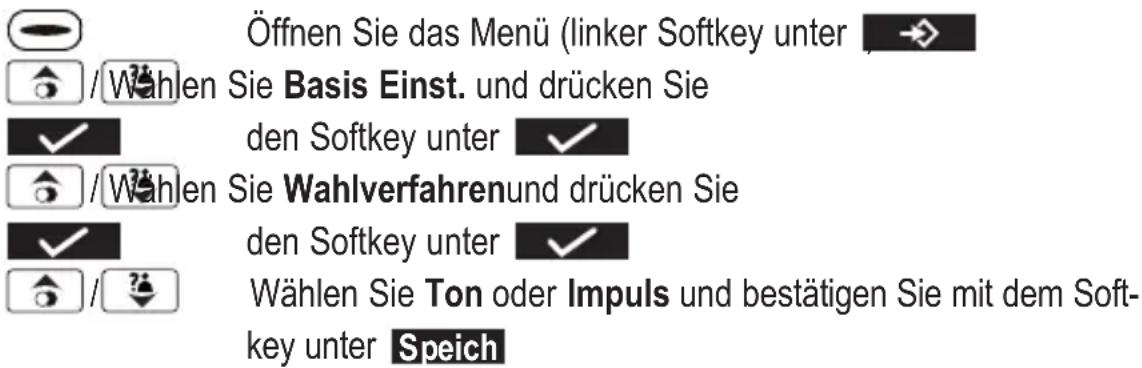

Wahlverfahren einstellen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Basis Einst. und drücken Sie den Softkey unter / Wahlen Sie Wahlverfahren und drücken Sie den Softkey unter Wählen Sie Ton oder Impuls und bestätigen Sie mit dem Soft- key unter Speich

Für die meisten Anschlüsse ist TONWAHL die richtige Einstellung.

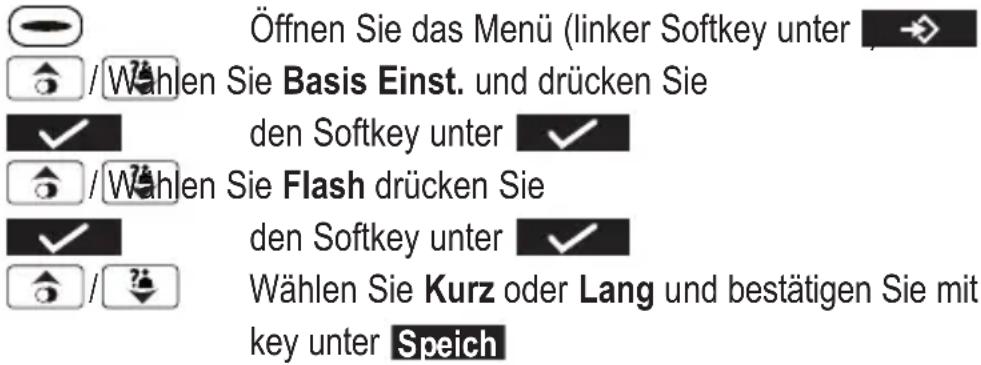

Flashzeit einstellen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Basis Einst. und drücken Sie den Softkey unter / Wahlen Sie Flash drücken Sie den Softkey unter Wählen Sie Kurz oder Lang und bestätigen Sie mit key unter Speich

Die typische Einstellung für die Nutzung von Leistungsmerkmalen in analogen Netzen in Deutschland ist „Kurz“.

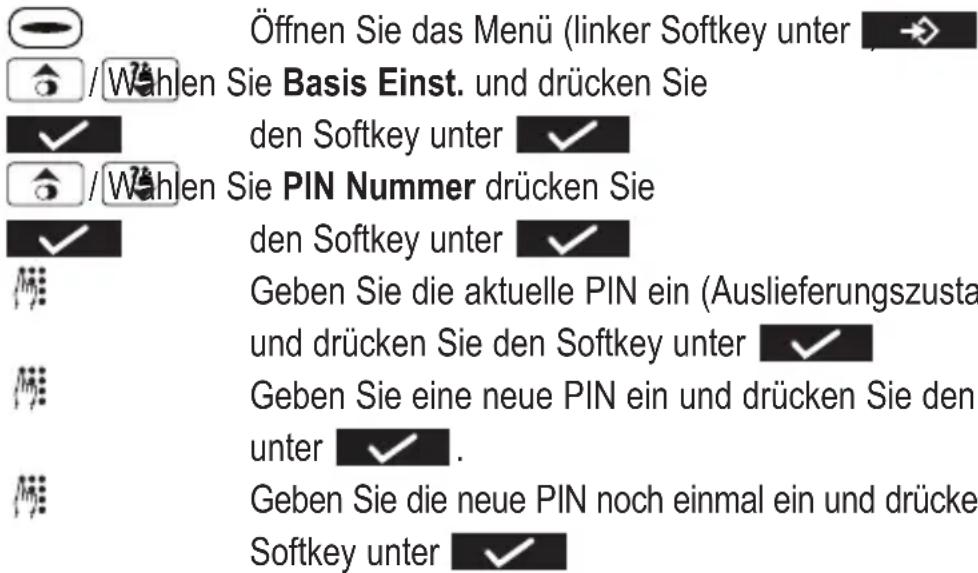

PIN ändern

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Basis Einst. und drücken Sie den Softkey unter / Wahlen Sie PIN Nummer drücken Sie den Softkey unter Geben Sie die aktuelle PIN ein (Auslieferungszusta und drücken Sie den Softkey unter Geben Sie eine neue PIN ein und drücken Sie den unter Geben Sie die neue PIN noch einmal ein und drücke Softkey unter

Die vierstellige PIN schützt einige Einstellungen vor unbefugtem Zugriff. Wenn Sie die PIN vergessen haben wenden Sie sich bitte an unsere Service-Hotline.

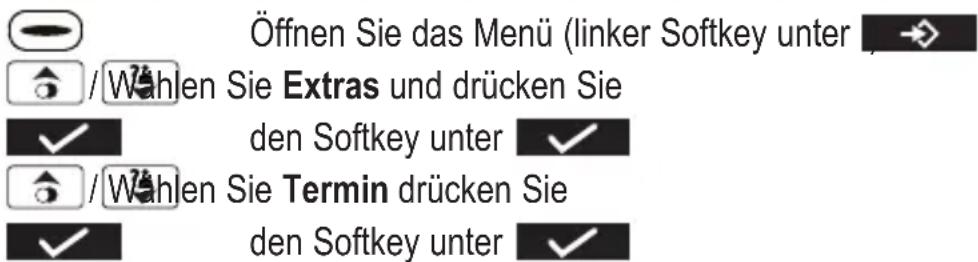

Termin einstellen

Sie können bis zu fünf Termine (Datum/Uhrzeit) mit Namen und Melodie eingeben.

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Extras und drücken Sie den Softkey unter / Wahlen Sie Termin drücken Sie den Softkey unter

/ Wahlen Sie einen Eintrag aus und drücken

Sie den Softkey unter √

/ Wahlen Sie Bearbeiten und drücken

Sie den Softkey unter √

Löschen Sie vorhandene Zeichen mit dem Softkey unter

◀C , geben Sie mit den Zifferntaste einen Namen ein und bestätigen Sie mit dem Softkey unter Speich

Geben Sie mit den Zifferntasten das gewünschte Datum ein.

Bestätigen Sie mit dem Softkey unter Speich

Geben Sie mit den Zifferntasten die gewünschte Uhrzeit ein.

Bestätigen Sie mit dem Softkey unter Speich

Wählen Sie eine Melodie und bestätigen Sie mit dem Softkey unter Speich.

Zum Löschen eines Termins wählen Sie den Menüpunkt „Löschen“.

Der Termin wird nach einer Sicherheitsabfrage gelöscht.

Stoppuhr

Öffnen Sie das Menü (linker Softkey unter

/ Wählen Sie Extras und drücken Sie

den Softkey unter √

Sie Stoppuhr drücken Sie

den Softkey unter √

Drücken Sie den Softkey unter Start Stoppuhr zu

starten, Stopp zu stoppen oder um sie v Reset

der „auf Null“ zu stellen.

Mobilteil zurücksetzen (Reset)

Drücken und halten Sie die R-Taste für ca. 10 Sekunden.

Quittieren Sie Mob.Rückset.? mit . √

Das Mobilteil wird zurückgesetzt.

Alle Einträge im Telefonbuch, der Anrufliste und der Wahlwiederholungsliste werden gelöscht.

10 Mobilteile an-/abmelden

An einer Basisstation können bis zu 5 Mobilteile angemeldet werden. Die mit Ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Jedes Mobilteil kann an bis zu 4 Basisstation angemeldet sein.

Zum Anmelden eines „fremden“ Mobilteils ziehen Sie bitte auch dessen Bedienungsanleitung zu Rate.

Weiteres Mobilteil des gleichen Typs anmelden

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie ✓ den Softkey unter ✓ / Wahlen Sie Anmelden und drücken Sie ✓ den Softkey unter ✓ / ? Wählen Sie MT anmelden und bestätigen Sie mit dem Softkey unter ✓.

/Wahlen Sie aus, welche Nummer die Basisstation (1 - 4) verhalten soll und drücken Sie den Softkey unter Geben Sie die aktuelle PIN der Basis ein und drücken Sie den Softkey unter

Im Display erscheint „Basis neu starten“.

Ziehen Sie für einige Sekunden das Netzteil der Basisstation aus der Steckdose und stecken es dann wieder hinein. Die Basis bleibt für ca. 3 Minuten im Anmeldemodus.

Nach einer kurzen Zeit ist das Mobilteil ist angemeldet.

D

Mobilteil löschen

Öffnen Sie das Menü (linker Softkey unter / Wahlen Sie Mobilteil und drücken Sie den Softkey unter / Wahlen Sie Anmelden und drücken Sie den Softkey unter Wählen Sie MT abmelden und bestätigen Sie mit dem Softkey unter Geben Sie die aktuelle PIN der Basis ein und drücken Sie den Softkey unter Geben Sie die interne Rufnummer des Mobilteils ein, das abgemeldet werden soll, und drücken Sie den Softkey unter

Das Mobilteil, das Sie gerade benutzen, kann nicht abgemeldet werden.

11 Betrieb an Telefonanlagen/Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, können Sie über die R- Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rückruf nutzen. Lesen Sie bitte in der Bedienungsanleitung Ihrer Telefonanlage, welche Flash-Zeit Sie zur Nutzung dieser Funktionen einstellen müssen. Ob Ihr Telefon an Ihrer Telefonanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

Bitte denken Sie daran, bei Telefonbucheinträgen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Ziffer „0“ lange drücken) mit einzugeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen müssen. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

12 Anhang

Menüstruktur

Telefonbuch

Mobilteil

Rufton

Rufton

Mobilt.

Tastenton

Kontrast

Auto.

Piept.best.

Basis

Sprache

Anmelden

Extern

Laut.

Name

Annahme

ausw.

Basis Einst. Wahlverfahren

Flash kurz / lang

Ton

PIN

Impuls

Nummer

Zeit

Datum / Uhr

Wecker

Zeitformat

einst.

Extras

Termin

Stoppuhr

Fehlersuche

Haben Sie Probleme mit Ihrem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] (Kosten aus dem deutschen Festnetz bei Drucklegung: 14 ct/min; max. 42 ct/min aus den Mobilfunknetzen) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Einige Probleme lassen sich ganz einfach lösen, indem Sie die Geräte stromlos machen. Dazu sollten Sie fuhr etwa 20 Minuten die Basisstation vom Stromnetz trennen (Netzgerät herausziehen) und die Akkus aus dem Mobilteil nehmen. Wenn Sie dann das Netzgerät wieder anschließen und die Akkus wieder einlegen, ist das Problem möglicherweise bereits gelöst.

Ich kann keine Telefongespräche fuhren

1. Prüfen Sie, ob das Telefonanschlusskabel ordnungsgemäß eingesteckt ist. Wenn ja, ist möglicherweise das Kabel defekt. Verwenden Sie unbedingt nur das mitgelieferte Telefonanschlusskabel.
2. Prüfen Sie, ob alle Netzkabel angeschlossen und alle Geräte eingeschaltet sind und kein Stromausfall vorliegt.
3. Halten Sie sich in Reichweite der Basisstation auf (bei idealen Bedingungen in einer Entfernung von max. 300 m im Freien und 50 m in Gebäuden).
4. Prüfen Sie die Funktionsfähigkeit der Telefonanschlussleitung und der Anschlussdose, indem Sie ein anderes Telefon anschließen.

Die Verbindung wird unterbrochen

1. Halten Sie sich in Reichweite der Basisstation auf (bei idealen Bedingungen in einer Entfernung von max. 300 m im Freien und 50 m in Gebäuden).
2. Die Basisstation ist möglicherweise nicht optimal platziert – setzen Sie sie um.

Das Mobilteil schaltet sich selbst aus

1. Möglicherweise muss das Mobilteil aufgeladen werden. Stellen Sie es mindestens 16 Stunden lang in die Basisstation (Stromversorgung der Basisstation prüfen!).
2. Tauschen Sie die Akkus aus. Verwenden Sie unbedingt immer denselben Akkutyp.

Die Telefonnummer der Anrufer (CLIP) wird nicht angezeigt

1. Prüfen Sie, ob dieses Dienstmerkmal freigeschaltet ist. Erkundigen Sie sich bei Ihrem Netzbetreiber.
2. Möglicherweise hat der Anrufer seine Telefonnummer unterdrückt.

Das Mobilteil klingelt nicht

1. Prüfen Sie, ob der Rufton eingeschaltet ist. Siehe hierzu Seite 18. Im Radio, Fernseher oder Computer ist ein brummendes Geräusch zu hören

2. Halten Sie mit dem Mobilteil immer mindestens einen Meter Abstand von elektrischen Geräten und Handys.

Bei Benutzung des Telefons sind im Hörer Störungen zu hören und/oder das Internet ist sehr langsam

1. Schließen Sie das Telefon über einen ADSL-Filter an die Wandanschlussdose an, wenn Sie den Breitband-Internetanschluss über Ihre Telefonleitung herstellen.

Werkseinstellungen/Auslieferungszustand

Anrufliste Kein Eintrag

Telefonbuch Kein Eintrag

Wecker Aus

Rufton Mobilteil Intern: Melodie 9

Extern: Melodie 7

Lautstärke: 5

Tastenton Ein

Sprache Deutsch

Mobilteilname MATRIX

Auto. Annahme Aus

Zeitformat 24

Stunden

Wahlverfahren Tonwahl

Flash-Zeit Kurz (100 ms)

PIN 0 0 0 0

Technische Daten

Standard: DECT / GAP

Kanalzahl: 120 Duplexkanäle

Frequenzen: 1880 MHz bis 1900 MHz

Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge

Kanalraster: 1728 kHz

Bitrate: 1152 kBit / s

Modulation: GFSK

Sprachkodierung: 32 kBit / s

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basisstation:

100\~240 V AC, 6 V / 500 mA DC

Stromversorgung Mobilteil: 2 x AAA NiMH / 450 mAh

Betriebsdauer Mobilteil: in Bereitschaft / im Gespräch

Ladezeit der Akkus: ca. 16 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils:

5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation: 5°C bis 45°C ; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10^ bis +60^

Wahlverfahren: MFV / IWV

R-Taste: Flash (kurz/lang)

Abmessungen Basisstation (mm): L / B / H = ca. 96 x 96 x 61

Abmessungen Mobilteil (mm): L / B / H = ca. 50 x 27 x 155

Telefon-Anschluss-Schnur Belegung:

TSV auf Pin 3 und 4 gemäß CTR 37 (Euro-Belegung)

Steckernetzgerät: Eurostecker

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

- 2005/32/EG Richtlinie „Energiebetriebene Produkte“.

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

AUDIOLINE-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Telefonanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch

unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr gel-tend gemacht werden.

Stichwortverzeichnis

A

Akkus 2

Akkus aufladen .....6

Akkus einlegen .....6

Anruf annehmen .....10

Anrufliste .....11, 14

Aufstellungsort ....2

Auslieferungszustand .....28

Automatische Rufannahme .....6, 19

B

Basisstation anschließen .....5

Basisstation auswählen .....20

Bereitschaftsmodus .....8

Bestätigungston 19

Bestimmungsgemäße Verwendung . .2

D

Datum/Uhrzeit .....6, 17

Direktannahme 6

Displayanzeigen 9

Displaykontrast .....19

Externes Gespräch vermitteln .....12

F

Fehlersuche .....26

Flashzeit 21

G

Garantie 29

Gespräch beenden .....10

Gesprächsdauer .....11

H

Hörerlautstärke ....11

|

Intern telefonieren .....12

K

Konferenz 12

Konformitätserklärung .....29

L

Ladestation 5

Lautsprecherlautstärke .....11

Lautstärke (Hörer/Lautsprecher) ....11

M

Medizinische Geräte .....2

Menüstruktur .....26

Mikrofon ausschalten .....11

Mobilteil ausschalten .....13

Mobilteile an-/abmelden .....23

Mobilteilname 18

Mute 11

N

Navigation im Menü .....8

Netzteil 2

P

Pflegehinweise .....29

PIN 21

R

Reset 22

S

Sicherheitshinweise .....2

Stoppuhr 22

Stromausfall 2

T

Tastensperre .....13

Tastenton 19

Technische Daten .....28

Telefonanlagen .....25

Telefonbuch .....11, 15

Termin 21

Tonruf am Mobilteil ausschalten ....13

Tonruflautstärke ....18

Tonrufmelodie .....18

V

Verpackungsinhalt ....4

W

Wahlverfahren .....20

Wahlvorbereitung .....10

Wahlwiederholung .....10, 14

Wecker 17

Werkseinstellungen .....28

Z

Zurücksetzen .....22

Zusatzdienste .....25

Wichtige Garantiehinweise

Die Garantiezeit für Ihr AUDIOLINE-Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

BITTE WENDEN SIE SICH IM GARANTIEFALL AUSSCHLIESSLICH AN DEN HÄNDLER, BEI DEM SIE DAS GERÄT GEKAUFT HABEN, UND VERGESSEN SIE NICHT, DEN KAUFBELEG VORZULEGEN. UM UNNÖTIG LANGE WARTEZEITEN ZU VERMEIDEN, SENDEN SIE REKLAMATIONSGERÄTE BITTE NICHT AN UNSERE BÜRO-ADRESSE.

BEI FRAGEN ZUR BEDIENUNG UND GARANTIELEISTUNG LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG, FRAGEN SIE IHREN FACHHÄNDLER ODER WENDEN SIE SICH AN UNSERE

Service Hotline: [phone]

(Kosten bei Drucklegung: 14 ct/Min. aus dem dt. Festnetz; maximal 42 ct/Min. aus den Mobilfunknetzen.)

AUDIOLINE GmbH

Neuss

Internet: www.audioline.de • E-Mail: [e-mail]

Version 1.1 • 09.11.2011
