Produkttyp	Freistehender Herd
Marke	Rommelsbacher
Modell	CT 2215
Abmessungen (H x B x T)	85 cm x 50 cm x 60 cm
Gewicht	Ca. 45 kg
Stromversorgung	230 V / 50 Hz
Energiequelle	Elektrisch
Ofentyp	Konventionell mit Grill
Ofenvolumen	65 Liter
Kochfeldtyp	4 Glaskeramik-Kochzonen
Kochfeldbedienung	Drehknoepfe
Timer	Ja, mit automatischer Abschaltung
Kindersicherung	Ja
Sicherheitsmerkmale	Automatische Abschaltung, Ueberhitzungsschutz
Innenbeleuchtung	Ja
Reinigung	Emaille-Innenraum, leicht zu reinigende Kochfeldoberflaeche
Energieeffizienzklasse	A
Mitgeliefertes Zubehoer	1 Backblech, 1 Gitterrost
Ersatzteilverfuegbarkeit	Heizelemente, Knoepfe, Glastuer, Thermostat
Reparierbarkeitsindex	7,5 / 10

Häufig gestellte Fragen - CT 2215 Rommelsbacher

Wie reinige ich das Glaskeramik-Kochfeld?

Verwenden Sie einen Glaskeramik-Kochfeldschaber, um eingebrannte Rueckstaende zu entfernen, und reinigen Sie dann mit einem weichen Tuch und einem geeigneten Glaskeramik-Reiniger. Vermeiden Sie scheuernde Schwämme.

Was tun, wenn der Ofen nicht heizt?

Ueberpruefen Sie die Stromversorgung und stellen Sie sicher, dass der Ofenthermostat richtig eingestellt ist. Wenn das Problem bestehen bleibt, muss moeglicherweise das Heizelement ausgetauscht werden.

Wie stelle ich den Timer ein?

Drehen Sie den Timer-Knopf auf die gewuenschte Zeit (bis zu 120 Minuten). Der Ofen schaltet sich automatisch aus, wenn der Timer auf Null steht.

Kann ich Alufolie im Ofen verwenden?

Ja, aber vermeiden Sie es, den gesamten Ofenboden abzudecken, da dies die Waermezirkulation beeintraechtigen kann. Lassen Sie die Folie nicht die Heizelemente beruehren.

Warum schaltet sich das Kochfeld automatisch aus?

Das Kochfeld verfuegt ueber eine automatische Sicherheitsabschaltung, die aktiviert wird, wenn eine Kochzone zu lange eingeschaltet bleibt oder die Temperatur sichere Grenzwerte ueberschreitet.

Wie wechsle ich die Ofenlampe aus?

Trennen Sie den Herd von der Stromversorgung, entfernen Sie die Glasabdeckung und ersetzen Sie die Birne durch eine gleiche Art (G9, 25W). Bringen Sie die Abdeckung wieder an und schliessen Sie den Herd wieder an.

Was ist die Kindersicherungsfunktion?

Aktivieren Sie die Kindersicherung, indem Sie die Sperrtaste 3 Sekunden lang gedrueckt halten. Dies verhindert eine unbeabsichtigte Bedienung des Kochfelds und des Ofens.

Wie kalibriere ich die Ofentemperatur?

Der Ofen ist werkseitig kalibriert. Bei Verdacht auf Ungenauigkeit wenden Sie sich an den Kundendienst zur Neukalibrierung. Nehmen Sie keine manuellen Anpassungen vor.

Welche Ersatzteile sind fuer dieses Modell erhaeltlich?

Zu den ueblichen Ersatzteilen gehoeren Heizelemente, Ofentürglas, Knoepfe, Thermostate und Glaskeramik-Kochfelder. Beachten Sie die Teile-Nummern im Handbuch.

Kann ich den Herd selbst installieren?

Die Installation sollte von einem qualifizierten Elektriker durchgefuehrt werden, um einen ordnungsgemaessen elektrischen Anschluss und die Einhaltung der oertlichen Sicherheitsvorschriften zu gewaehrleisten.

BEDIENUNGSANLEITUNG CT 2215 Rommelsbacher

ElektroHausgeräte GmbH

D Bedienungsanleitung
GB Instruction manual

	D	GB
1	Sensor für Haupschalter „ON/OFF“	Sensor for main switch “ON/OFF”
2	Sensoren für Modus „Leistungsstufen“ (power)„-“ und „+“	Sensors for “power level” mode (power)“-“ and “+”
3	Sensoren für Modus „Temperaturstufen“ (temp)„-“ und „+“	Sensors for “temperature level” mode (temp)“-” and “+”
4	Sensoren für Modus „Laufzeiteinstellung“ (timer)„-“ und „+“	Sensors for “timer” setting (timer)“-” and “+”
5	Sensor für Modus „Booster“	Sensor for “booster” mode
6	LED für Modus „Booster“	LED for “booster” mode
7a	Display für Modus „Laufzeiteinstellung“ (timer)	Display for “timer” mode (timer)
7b	Display für Modus „Temperaturstufen“ (temp)	Display for “temperature level” mode (temp)
7c	Display für Modus „Leistungsstufen“ (power)	Display for “power level” mode (power)
8	LED für Hauptschalter „ON/OFF“	LED for main switch “ON/OFF”

Inhaltsverzeichnis

Seite

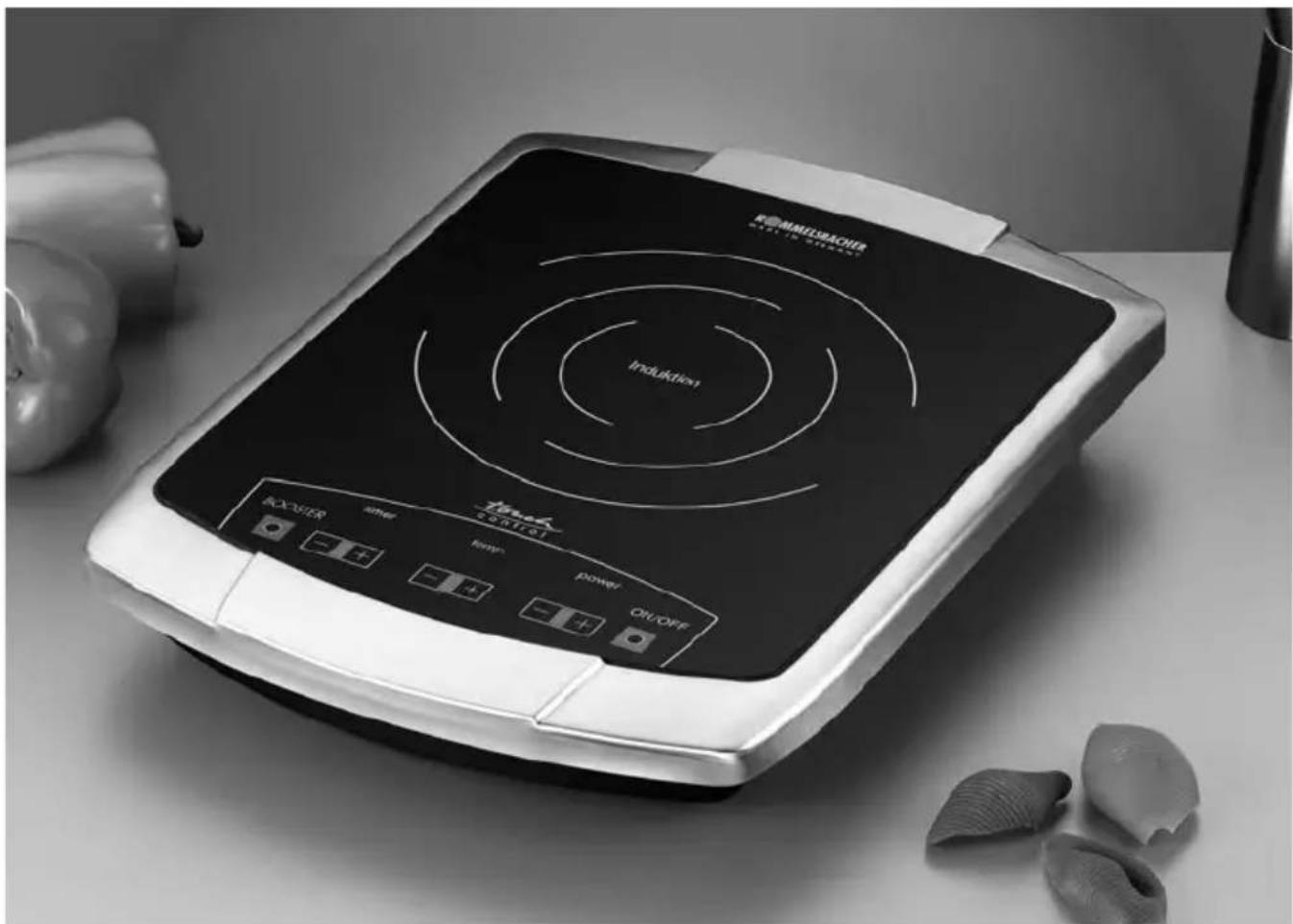

Produktbeschreibung 2

Bedienfeld 3

Einleitung 5

Allgemeines zum Kochen mit Induktion 5

Vorteile des Kochens mit Induktion 5

Wahl der Kochgefäße 5

Bestimmgungsgemäßer Gebrauch 5

Technische Daten 6

Lieferumfang.... 6

Verpackungsmaterial 6

Für Ihre Sicherheit 6

Wichtige Hinweise.... 7

Vor der ersten Inbetriebnahme 8

Lernen Sie Ihr Gerät kennen 8

Touch Control Sensoren 8

Restwärmeanzeige 8

Topferkennung 8

Lüfter 9

Betriebsdauerbegrenzung.... 9

Vorrangschaltung.... 9

Griffmulden zum sicheren Transport 9

Inbetriebnahme des Gerätes 9

Modus „Standby“ 9

Einschalten 9

Kochen mit Modus „Leistungsstufen“ 10

Kochen im Modus „Temperaturstufen“ 10

Wechsel zwischen Modus „Leistungsstufen“ und „Temperaturstufen“ 11

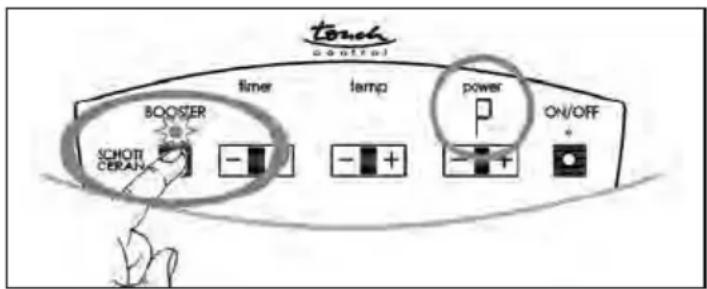

Kochen mit dem Modus „Booster“ 12

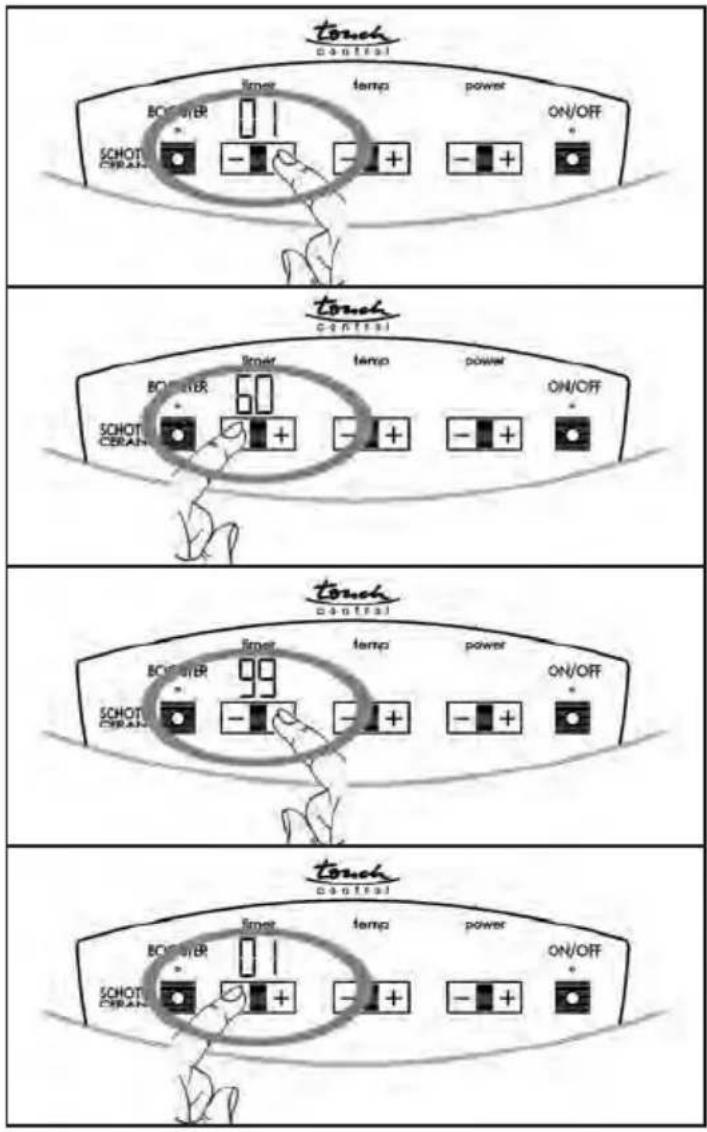

Laufzeit-Einstellung (Timer) – von 1 bis 99 Minuten 13

Ausschalten 13

Reinigung und Pfl ege 14

Fehlercodes 14

Service und Garantie 28

GB Instruction manual 16

Einleitung

Wir freuen uns, dass Sie sich für diese hochwertige Induktions Kochtafel entschieden haben und bedanken uns für Ihr Vertrauen. Die einfache Bedienung und die vielfältigen Einsatzmöglichkeiten werden auch Sie ganz sicher begeistern. Damit Sie

lange Freude an diesem Gerät haben, bitten wir Sie, die nachfolgenden Informationen sorgfältig zu lesen und zu beachten. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls mit aus. Vielen Dank.

Allgemeines zum Kochen mit Induktion

Kochen mit Induktion beruht auf einem völlig andersartigen Erwärmungsprinzip als das Kochen auf herkömmlichen Kochstellen: Die Wärmeerzeugung erfolgt durch Wirbelströme unmittelbar im Topfboden. Die Kochstelle selbst wird nicht erhitzt, sondern nur der Boden des Gefäßes. Dadurch werden die üblichen Wärmeverluste vermieden und die Effi zienz der aufgewendeten Energie optimal genutzt.

Vorteile des Kochens mit Induktion

• Durch die unmittelbare Erhitzung des Topfbodens ist Kochen mit Induktion sehr energiesparend (bis zu 50 % Ersparnis im Vergleich zu anderen Kochmethoden).
• Das Induktionskochfeld erzeugt bzw. unterbricht die Wärmezufuhr unmittelbar nach Bedienen der Steuerung. Durch diese effiziente Nutzung der Energie ist eine exakte Steuerung der Wärmezufuhr möglich und sorgt überdies für Zeitersparnis beim Kochen.
• Eine weitere Zeitersparnis ergibt sich aus der extremen Schnelligkeit in welcher die Energie nach dem Einschalten verfügbar ist. Keine Wartezeiten! Beim Erhitzen von beispielsweise 2 l Wasser sind Sie im Vergleich nun um 60 % schneller als auf herkömmlichen Kochfeldern!
• Kochen mit Induktion bietet ein Mehr an Sicherheit: Selbst wenn das Kochgeschirr von der Kochstelle genommen wird, ohne dass die Kochstelle abgeschaltet wird, erfolgt automatisch eine Unterbrechung der Beheizung. Sollte versehentlich ein Tuch oder anderes brennbares Material auf die Kochstelle gelegt werden, kann dieses auch bei eingeschaltetem Gerät nicht verbrennen.
  Nach dem Kochen ist auf der Glaskeramikplatte nur noch die vom Topf abgegebene Restwärme zu spüren.
• Die Glaskeramikplatte ist sehr pflegeleicht. Da sie nicht direkt erhitzt wird, können keine Speisereste darauf einbrennen. Sie müssen auch mit der Reinigung nicht warten, bis sie abgekühlt ist.

Wahl der Kochgefäße

- Geeignet sind alle Kochgefäße mit flachem Boden (Durchmesser 8 - 26 cm), die aus Eisen bestehen, wie z. B. emaillierte Töpfe, Töpfe aus Gusseisen oder magnetischem Edelstahl. Dünne Topfböden sind für das Induktionskochen besser geeignet als dicke Sandwichböden. Die sehr kurzen Reaktionszeiten auf Einstellungsänderungen (kurze Vorwärmzeit, schnelles dosierbares Anbraten) sind bei dicken Topfböden nur bedingt möglich.

- Nicht geeignet sind alle Kochgefäße, die aus Aluminium oder Kupfer, Glas oder Keramik bestehen, sowie alle Töpfe deren Bodendurchmesser unter 8 cm liegt.

Tipp: Testen Sie die Eignung des Topfbodens mit Hilfe eines Magneten. Bleibt dieser außen am Topfboden haften, ist das Gefäß für Induktion geeignet.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Zubereiten von Lebensmitteln im haushaltsüblichen Rahmen bestimmt. Andere Verwendungen oder Veränderungen des Gerätes gelten als nicht bestimmungsgemäß und bergen erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Technische Daten

Nennspannung: 230 V\~ 50 Hz

Nennaufnahme: 2000 Watt (Booster 2200 Watt)

Anzahl der Kochstellen: 1

Größe der Kochstelle: ca. 80-200 mm ø

Belastbarkeit der Glasplatte: max. 10 kg

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produktes.

Verpackungsmaterial

Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Papier-, Pappe- und Wellpappe-Verpackungen bei Altpapiersammelstellen abgeben. Kunststoffverpackungsteile und Folien sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

02 PE-HD 04 PE-LD 05 PP 06 PS

In den Beispielen für die Kunststoffkennzeichnung steht: PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD, PP für Polypropylen, PS für Polystyrol.

Für Ihre Sicherheit

Achtung: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse beialtung der Sicherheitshinweise und Anweisungen können elektrischen Brand und/oder schwere Verletzungen verursachen.

• Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Gerät. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Verbrennungen. Kinder unterschätzen häufig g die Gefahren. Halten Sie Kinder stets vom Produkt fern.
• Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten oder Gase befinden.
• Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Lassen Sie das Gerät nicht ohne Aufsicht in Betrieb.
• Ziehen Sie nach jedem Gebrauch den Netzstecker. Lassen Sie die Netzleitung nicht über den Rand der Arbeitsfl äche herunterhängen, damit das Gerät nicht versehentlich heruntergezogen werden kann.
• Stellen Sie das Gerät auf eine wärmebeständige, stabile und ebene Fläche und betreiben Sie es nicht in der Nähe von anderen Wärmequellen (Herd, Gasfl amme etc.). Der Raum über dem Gerät muss frei sein, der Wandabstand muss auf allen Seiten mindestens 10 cm betragen. Für ungehinderte Luftzirkulation ist zu sorgen.
• Halten Sie 1 m Abstand zu Geräten, die gegenüber elektromagnetischen Feldern empfindlich sind (z. B. Bildschirme, Uhren, elektronische Geräte und magnetische Speichermedien).

• Vorsicht! Brandgefahr! Überhitzte Fette und Öle können sich entzünden. Speisen mit Fetten und Ölen dürfen daher nur unter Aufsicht zubereitet werden.

• Vorsicht! Brandgefahr! Nehmen Sie das Gerät nicht in der Nähe oder unterhalb von Vorhängen, Hängeschränken oder anderen brennbaren Materialien in Betrieb.

• Stellen Sie das Gerät auf eine wärmeunempfindliche Unterlage (keine lackierten Tische, keine Tischdecken). Andernfalls drohen Beschädigungen des Gerätes und/oder der Möbelstücke.
• Betreiben Sie das Gerät keinesfalls über eine externe Zeitschaltuhr oder ein separates Fernwirksystem.
• Überprüfen Sie die Netzleitung regelmäßig auf Beschädigungen und Alterungen. Betreiben Sie das Gerät nicht mit beschädigter Netzleitung oder beschädigtem Netzstecker.

Vorsicht! Beschädigte Netzleitungen bedeuten Lebensgefahr durch elektrischen Schlag. Lassen Sie Geräte, die nicht einwandfrei funktionieren oder beschädigt wurden, sofort und ausschließlich vom Kundendienst untersuchen und reparieren.

• Zweckentfremden Sie die Netzleitung nicht, um das Gerät aus der Steckdose zu ziehen. Halten Sie die Netzleitung fern von heißen Oberfl ächen, scharfen Kanten und mechanischen Belastungen. Beschädigte oder verwickelte Netzleitungen erhöhen das Risiko eines elektrischen Schlages.
• Der integrierte Übertemperaturschutz sorgt dafür, dass sich die Kochstelle auch bei Dauerbelastung nicht überhitzen kann. Beim Auftreten von Rissen, Sprüngen oder Brüchen und wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht möglich ist, das Gerät sofort ausschalten und den Netzstecker ziehen.
• Verwenden Sie das Gerät nicht als Ablage oder Arbeitsfl äche und transportieren Sie es nicht im heißen Zustand.
• Tauchen Sie das Gerät und Netzstecker zum Reinigen nie in Wasser. Achten Sie auch darauf, dass von unten kein Dampf oder Wasser eindringen kann.
• Dieses Elektrogerät entspricht den einschlägigen Sicherheitsbestimmungen. Ist das Gerät, die Netzleitung oder die Abdichtung beschädigt bzw. die Glasplatte gebrochen, sofort den Netzstecker ziehen. Reparaturen dürfen nur von autorisierten Fachbetrieben oder durch unseren Werkskundendienst durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Wichtige Hinweise

• Verwenden Sie nur für Induktion geeignete Kochtöpfe oder Pfannen, d. h. Gefäße die aus ferromagnetischem Material gefertigt sind. Halten Sie die Glaskeramikplatte und den Topfbo-den immer sauber und trocken.
• Lassen Sie auf der Glaskeramikplatte keine Speisen in Alufolie, kein Besteck, Topfdeckel oder andere Gegenstände aus Metall liegen, da diese heiß werden können.
• Verwenden Sie zur Reinigung keinesfalls Backofenspray oder Fleckenentferner! Spezialreiniger für die Glaskeramikplatte erhalten Sie im Handel.
• Vermeiden Sie Kratzer durch spitze oder scharfe Gegenstände auf der Glaskeramikplatte. Schützen Sie die Glaskeramikplatte vor Bruch durch herabfallende Gegenstände.
• Beschädigungen, die durch Nichtbeachtung dieser Hinweise verursacht wurden, fallen nicht unter die Garantieleistungen.

Achtung: Dieses Gerät entspricht den Richtlinien für Sicherheit und elektromagnetische Verträglichkeit. Dennoch sollten sich Personen mit Herzschrittmachern von Induktionskochtafeln fernhalten!

Es ist uns nicht möglich zu versichern, dass jeder auf dem Markt verfügbare Herzschrittmacher den gültigen Richtlinien für Sicherheit bzw. der elektromagnetischen Verträglichkeit entspricht und dass keine Interferenzen entstehen, die den korrekten Betrieb des Schrittmachers beeinträchtigen.

Es besteht auch die Möglichkeit, dass es bei anderen Geräten, wie z. B. Hörgeräten, zu Störungen kommen kann.

Vor der ersten Inbetriebnahme

Wischen Sie das Gerät vor dem ersten Gebrauch mit einem feuchten Tuch ab und trocknen Sie es sorgfältig ab. Nähere Informationen hierzu fi nden Sie unter „Reinigung und Pfl ege“.

Stellen Sie das Gerät auf eine wärmebeständige, stabile und ebene Arbeitsfl äche (nicht aus Eisen) und betreiben Sie es nicht in der Nähe von anderen Wärmequellen (Herd, Gasfl amme etc.). Der Raum über dem Gerät muss frei sein, der Wandabstand muss auf allen Seiten mind. 10 cm betragen. Halten Sie 1 m Abstand zu Geräten, die gegenüber elektromagnetischen Feldern empfindlich sind. Für ungehinderte Luftzirkulation ist zu sorgen.

Lernen Sie Ihr Gerät kennen

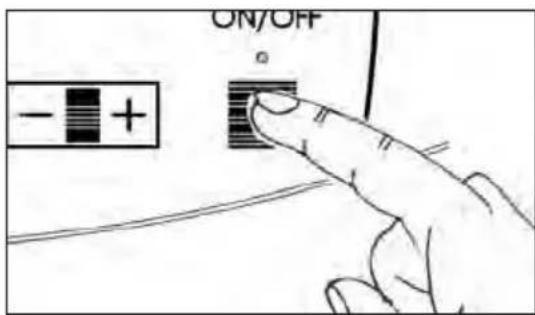

Touch Control Sensoren

Das Gerät ist mit Touch Control Sensoren ausgestattet, die einfach und sehr komfortabel zu bedienen sind.

ON/OFF - +

- Durch Aufl egen des Fingers auf den Sensor wird die jeweilige Funktion aktiviert und durch einen akustischen Signalton bestätigt.

HINWEIS: Das Bedienfeld immer sauber und trocken halten, nicht mit feuchten Fingern betätigen und nicht als Ablagefl äche benutzen, da dies zu Fehlfunktionen führen kann.

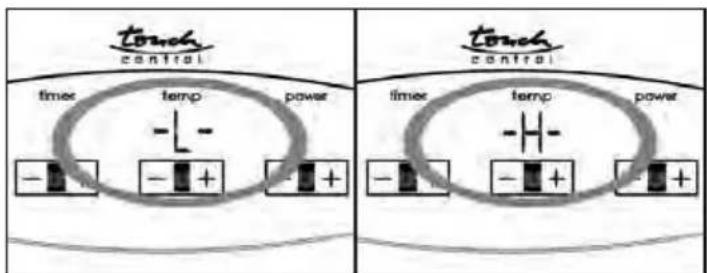

Restwärmeanzeige

Das Gerät ist pro Kochstelle mit einer Restwärmeanzeige ausgestattet. Sie zeigt an, ob die Kochstelle eventuell noch heiß ist.

touch control timer temp power - - - - + - + + touch control timer temp power - - + - + + +

• Hat die Temperatur auf der Kochstelle durch die Abwärme vom Topf einen Wert von über 50 °C erreicht, erscheint im Display „temp“ (7b) „-H-“ für HEISS.
• Sinkt die Temperatur unter 50 °C, erscheint im Display „temp“ (7b) „L-“ für NIEDRIG.
• Wird das Gerät vom Stromnetz getrennt, erlischt die Anzeige im Display „temp“ (7b).

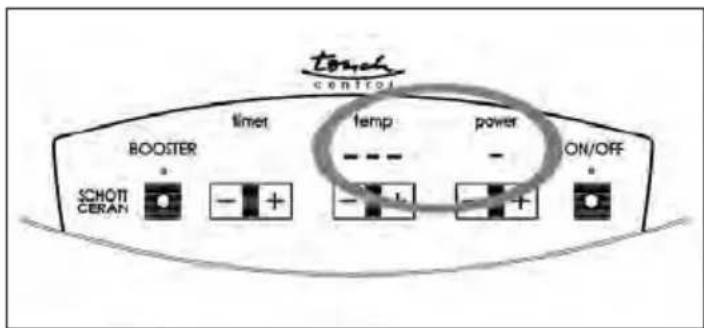

Topferkennung

Das Gerät ist mit einem Sensor ausgestattet, der erkennt, ob sich Kochgeschirr auf der Kochstelle befi ndet.

touch control TIMET temp power BOOSTER - SCHOTT CERAN - + - + - ON/OFF

• Wird nach dem Einschalten kein geeignetes Kochgeschirr auf der Kochstelle erkannt, so blinkt im Display „temp“ (7b) die Anzeige „---“ und im Display „power“ (7c) die Anzeige „-“ und ein periodisches Warnsignal ertönt.
• Wird innerhalb von 15 Sekunden kein Topf erkannt, schaltet das Gerät automatisch in den Modus „Standby“.

- Wird während des Betriebes ein Topf von der Kochstelle entfernt, so blinkt im Display „temp“ (7b) die Anzeige „---“ und im Display „power“ (7c) die Anzeige „-“ und ein periodisches Warnsignal ertönt. Sollte dann innerhalb von 15 Sekunden wieder ein Topf aufgestellt werden, wird der Kochvorgang mit der zuletzt eingestellten Stufe fortgesetzt und eine eventuell vorher eingestellte Laufzeit läuft weiter. Wird jedoch innerhalb von 15 Sekunden kein Topf erkannt, schaltet das Gerät automatisch in den Modus „Standby“.

Lüfter

Nach dem Einschalten startet ein Lüfter, der die Bauteile im Inneren des Gerätes kühlt und so vor Überhitzung schützt.

Ein Nachlaufen des Lüfters im Modus „Standby“ nach langer Betriebsdauer ist normal.

Betriebsdauerbegrenzung

Die Betriebsdauerbegrenzung bewirkt eine automatische Abschaltung der Kochstelle in den Modus „Standby“, wenn über einen Zeitraum von 2 Stunden keine Veränderung an den Einstellungen vorgenommen wurde. Dies geschieht unabhängig von der jeweils eingestellten Stufe. Nach einer automatischen Abschaltung kann das Gerät erneut eingeschaltet werden und die maximale Betriebsdauer ist wieder aktiv.

Vorrangschaltung

Die Steuerung des Gerätes kann während des Betriebes jederzeit durch den jeweiligen Hauptschalter in den Modus „Standby“ gebracht werden, auch wenn noch andere Sensoren betätigt sind.

Griffmulden zum sicheren Transport

Links und rechts unterhalb des Gehäuses sind praktische Griffmulden mit Riffelung ausgespart. Dadurch lässt sich das Gerät mühelos und sicher transportieren.

Inbetriebnahme des Gerätes

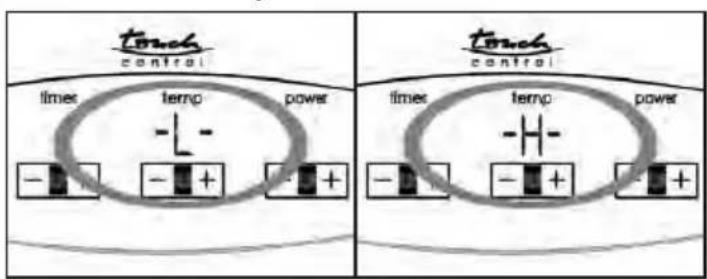

Modus „Standby“

touch control timer temp power - L - - + - + touch control timer temp power - H- - + - + +

• Stecken Sie den Stecker in die Steckdose.
- Im Display „temp“ (7b) erscheint je nach Restwärme der Kochstelle die Anzeige „-L-“ oder „-H-“ und ein akustisches Signal ertönt.

Die Steuerung befindet sich im Modus „Standby“.

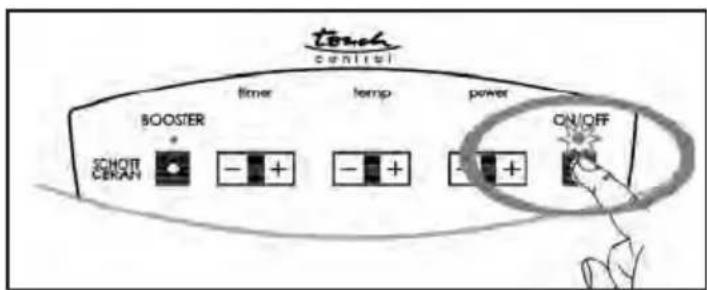

Einschalten

• Stellen Sie ein geeignetes Kochgeschirr auf die Mitte der Kochstelle.
• Zum Einschalten berühren Sie den Sensor „Hauptschalter“ (1). Die LED „ON/OFF“ (8) blinkt.
• Entscheiden Sie nun, mit welchem Kochmodus Sie arbeiten wollen.

HINWEIS: Erfolgt innerhalb von 60 Sekunden nach dem Einschalten keine weitere Betätigung, so schaltet die Steuerung in den Modus „Standby“ zurück.

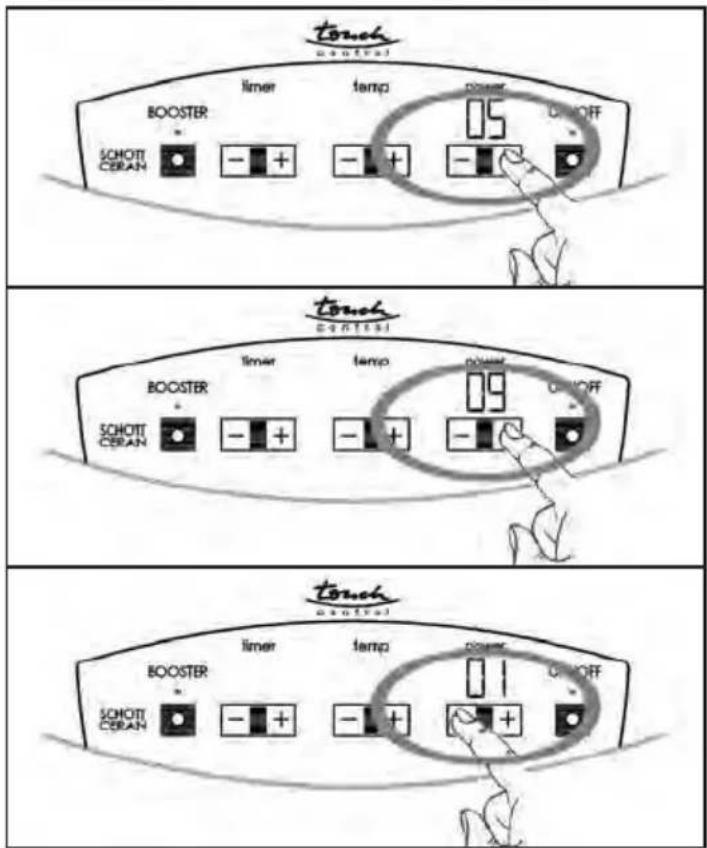

Kochen mit Modus „Leistungsstufen“

Der Modus „Leistungsstufen“ ist ideal zum Kochen von Wasser oder zum Dämpfen.

touch control BOOSTER timer temp power 05 ON/OFF SCHOTT CERAN - + - + - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +/-

- Zum Kochen mit dem Modus „Leistungsstufen“ berühren Sie den Sensor „+“ (2). Das Gerät schaltet automatisch auf die Leistungsstufe „05“. Im Display (7c) erscheint die Anzeige „05“.

HINWEIS: Wenn mit dem Sensor „-“ (2) begonnen wird, startet das Gerät bei der Leistungstufe „09“.

- Durch Berühren des „+“ Sensors (2) können Sie die Leistung bis auf Stufe „09“ erhöhen .

- Durch Berühren des „-“ Sensors (2) können Sie die Leistung bis auf Stufe „01“ reduzieren.

- Durch dauerhaftes Berühren des „+“ oder „-“ Sensors (2) können Sie die Leistungsstufen schnell erhöhen bzw. reduzieren.

Angaben zu den Leistungsstufen:

Die angegebenen Werte sind Richtwerte und gelten für Stahl-Normtöpfe mit einem Durchmesser von 20 cm.

Stufe 1 70 W Stufe 6 500 W Stufe 2 130 W Stufe 7 820 W Stufe 3 180 W Stufe 8 1280 W Stufe 4 270 W Stufe 9 2000 W Stufe 5 350 W

HINWEIS: Die Temperatur am Boden des Kochgeschirrs wird durch einen Sensor in der Mitte der Kochstelle gemessen. Die Regelung funktioniert nur dann einwandfrei, wenn das Kochgeschirr diesen Bereich überdeckt. Das Kochgeschirr sollte einen fl achen und nicht zu dicken Boden besitzen um eine gute Wärmeübertragung zu gewährleisten. Die maximal zulässige Temperatur für den Modus „Leistungsstufen“ beträgt 200 °C.

Kochen im Modus „Temperaturstufen“

Der Modus „Temperaturstufen“ ist ideal zum Braten, Grillen oder Frittieren.

touch control BOOSTER timer lamp power ON/OFF SCHOTT CERAN - + - + - + - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

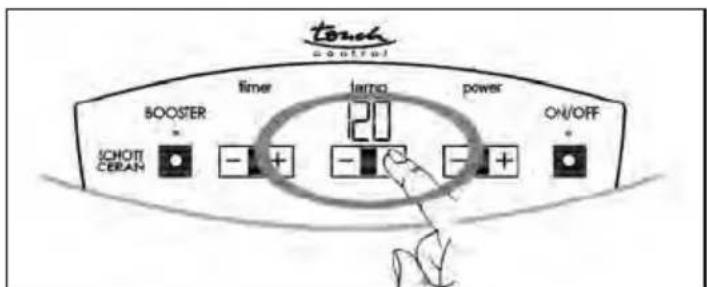

- Zum Kochen mit dem Modus „Temperaturstufen“ berühren Sie den Sensor „+“ (3). Das Gerät schaltet automatisch auf die Temperaturstufe „120 °C“. Im Display (7b) erscheint ist die Anzeige „120“.

touch central LOSTER timer tempo power 260 ON/OFF SCHOTT CERAN - + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

HINWEIS: Wenn mit dem Sensor „-“ (3) begonnen wird, startet das Gerät bei der Temperaturstufe „260“.

- Durch Berühren des „+“ Sensors (3) können Sie die Temperaturstufe in 10er-Schritten bis auf 260 °C erhöhen.

- Durch Berühren des „-“ Sensors (3) können Sie die Temperaturstufe in 10er-Schritten bis auf 60 °C reduzieren.

- Durch dauerhaftes Berühren des „+“ oder „-“ Sensors (3) können Sie die Temperaturstufe schnell erhöhen bzw. reduzieren.

Angaben zu den Temperaturstufen:

Die angegebenen Werte sind Richtwerte und gelten für Stahl-Normtöpfe mit einem Durchmesser von 20 cm.

Stufe 1	60 °C Stufe 12	170 °C
Stufe 2	70 °C Stufe 13	180 °C
Stufe 3	80 °C Stufe 14	190 °C
Stufe 4	90 °C Stufe 15	200 °C
Stufe 5	100 °C Stufe 16	210 °C
Stufe 6	110 °C Stufe 17	220 °C
Stufe 7	120 °C Stufe 18	230 °C
Stufe 8	130 °C Stufe 19	240 °C
Stufe 9	140 °C Stufe 20	250 °C
Stufe 10	150 °C Stufe 21	260 °C
Stufe 11	160 °C

HINWEIS: Die Temperatur am Boden des Kochgeschirrs wird durch einen Sensor in der Mitte der Kochstelle gemessen. Die Regelung funktioniert nur dann einwandfrei, wenn das Kochgeschirr diesen Bereich überdeckt. Das Kochgeschirr sollte einen flachen und nicht zu dicken Boden besitzen um eine gute Wärmeübertragung zu gewährleisten. Die maximal zulässige Temperatur für den Modus „Temperaturstufen“ beträgt 260 °C.

Wechsel zwischen Modus „Leistungsstufen“ und „Temperaturstufen“

Sie können jederzeit vom Modus „Leistungsstufen“ zum Modus „Temperaturstufen“ und umgekehrt wechseln. Der zuletzt eingestellte Wert der jeweiligen Funktion wird beim Umschalten gespeichert.

• Wechsel von Modus „Leistungsstufen“ in den Modus „Temperaturstufen“
  Berühren Sie während des Betriebes im Modus „Leistungsstufen“ den „+“ oder „-“ Sensor (3) für den Modus „Temperaturstufen“ um zum Modus „Temperaturstufen“ zu wechseln.
  Das Display (7c) erlischt, die vorher benutzte Leistungsstufe wird gespeichert. Das Display für Temperaturstufen (7b) wird aktiv.
  Sie arbeiten jetzt im Modus „Temperaturstufen“ und können entsprechende Änderungen in der Einstellung vornehmen.

HINWEIS: Bei einem Wechsel von dem Modus „Leistungsstufen“ in den Modus „Temperaturstufen“ wird die Temperaturstufe

bei Berühren des „+“ Sensor (3) um eine Temperaturstufe erhöht bzw.

bei Berühren des „-“ Sensor (3) und eine Temperaturstufe reduziert.

• Wechsel von Modus „Temperaturstufen“ in den Modus „Leistungsstufen“
  Berühren Sie während des Betriebes im Modus „Temperaturstufen“ den „+“ oder „-“ Sensor (2) für den Modus „Leistungsstufen“ um zum Modus „Leistungsstufen“ zu wechseln. Das Display (7b) erlischt, die vorher benutzte Temperaturstufe wird gespeichert. Das Display für Leistungsstufen (7c) wird aktiv.
  Sie arbeiten jetzt im Modus „Leistungsstufen“ und können entsprechende Änderungen in der Einstellung vornehmen.

HINWEIS: Bei einem Wechsel von dem Modus „Temperaturstufen“ in den Modus „Leistungsstufen“ wird die Leistungsstufe bei Berühren des „+“ Sensor (2) um eine Leistungsstufe erhöht bzw. bei Berühren des „-“ Sensor (2) und eine Leistungsstufe reduziert.

Kochen mit dem Modus „Booster“

Der Modus „Booster“ ist geeignet zum scharfen Anbraten größerer Mengen, schnellen Ankochen oder Kochen von Wasser. Der Modus „Booster“ kann sowohl im Modus „Leistungsstufen“ als auch im Modus „Temperaturstufen“ aktiviert werden. Ist der Modus „Booster“ aktiv, so erfolgt für eine bestimmte Betriebsdauer eine erhöhte Leistungsabgabe bis zu 2200 Watt.

HINWEIS: Eine Aktivierung des Modus „Booster“ ohne vorherige Anwahl des Modus „Leistungsstufen“ oder des Modus „Temperaturstufen“ ist nicht möglich.

touch control timer temp power ON/OFF BOOSTER SCHOTI CERAN

- Zum Kochen mit dem Modus „Booster“ berühren Sie den Sensor „Booster“ (5). Das Gerät schaltet automatisch auf die maximale Leistung. Die LED für den Modus „Booster“ (6) leuchtet auf und im Display für „Leistungsstufen“ (7c) erscheint die Anzeige „P“.

• Zum vorzeitigen Beenden berühren Sie erneut den Sensor „Booster“ (5) oder einen der „+“ / „-“ Sensoren für den Modus „Leistungsstufen“ (2) bzw. „Temperaturstufen“ (3). Die LED (6) erlischt und die Steuerung wechselt zurück auf die zuletzt eingestellte Funktion und Stufe.
• Nach Ablauf der Betriebszeit oder Abbruch schaltet die Steuerung automatisch auf die zuletzt eingestellte Funktion und Stufe zurück.

Die Betriebsdauer des Modus „Booster“ ist abhängig von dem bei der Aktivierung eingestellten Modus „Leistungsstufen“ oder „Temperaturstufen“. Die maximale Betriebszeit beträgt 3 Minuten.

Betriebsdauer mit dem Modus „Leistungsstufen“:

Stufe 1 15 s Stufe 6 60 s
Stufe 2 20 s Stufe 7 90 s
Stufe 3 25 s Stufe 8 120 s
Stufe 4 30 s Stufe 9 180 s
Stufe 5 45 s

Betriebsdauer mit dem Modus „Temperaturstufen“:

Soll-Temperatur ≤ 100°C generell 15 s

Soll-Temperatur > 100°C generell 30s

Laufzeit-Einstellung (Timer) - von 1 bis 99 Minuten

Die Laufzeit-Einstellung kann sowohl im Modus „Leistungsstufen“ als auch im Modus „Temperaturstufen“ aktiviert werden.

- Zum Aktivieren des Modus „Laufzeiteinstellung“ berühren Sie den, + “Sensor (4). Das Gerät schaltet automatisch auf den Modus „Laufzeiteinstellung“ um. Im Display (7a) erscheint die Anzeige „01“. Dies bedeutet 1 Minute Laufzeit.

ODER

- Zum Aktivieren des Modus „Laufzeiteinstellung“ berühren Sie den „ - “ Sensor (4). Das Gerät schaltet automatisch auf den Modus „Laufzeiteinstellung“ um. Im Display (7a) erscheint die Anzeige „60“. Dies bedeutet 60 Minuten Laufzeit.

• Durch Berühren des „+“ Sensors (4) können Sie die Laufzeit im Minuten-Takt bis auf 99 Minuten erhöhen.
• Durch Berühren des „-“ Sensors (5) können Sie die Laufzeit im Minuten-Takt bis auf 1 Minute reduzieren.
• Durch dauerhaftes Berühren des „+“ (3) oder „-“ Sensors (5) können Sie die Laufzeit im 5-Minuten-Takt erhöhen bzw. reduzieren.
• Ist die eingestellte Zeit abgelaufen, ertönt ein Signalton und die Steuerung schaltet automatisch in den Modus „Standby“.

HINWEIS: Eine Veränderung der Leistungs- oder Temperaturstufe hat keinen Einfluss auf die eingestellte Laufzeit.

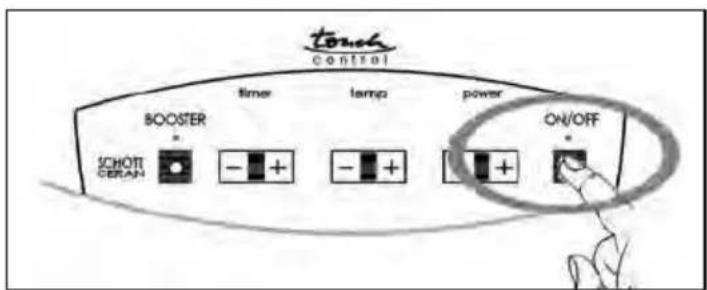

Ausschalten

• Zum Ausschalten berühren Sie den Sensor „Hauptschalter“ (1).
• Im Display „temp“ (7b) erscheint je nach Restwärme der Kochstelle die Anzeige „-L-“ oder „-H-“ und ein akustisches Signal ertönt.
  Die Steuerung befi ndet sich nun im Modus „Standby“.

HINWEIS: Hat die Temperatur auf der Kochstelle durch die Abwärme vom Topf einen Wert von über 50 °C erreicht, erscheint im Display „temp“ (7b) „-H-“ für HEISS. Sinkt die Temperatur unter 50 °C, erscheint im Display „temp“ (7b) „-L-“ für NIEDRIG.

Wird das Gerät vom Stromnetz getrennt, erlischt die Anzeige im Display „temp“ (7b).

HINWEIS: Ein Nachlaufen des Lüfters im Modus „Standby“ nach langer Betriebsdauer ist normal.

UNSER TIPP: Elektrische Geräte mit Modus „Standby“ benötigen auch im Ruhezustand Strom. Sparen Sie Energie, indem Sie Ihr Gerät bei Nichtgebrauch vom Stromnetz trennen (Stecker ziehen).

Reinigung und Pfl ege

Vor der Reinigung immer den Netzstecker ziehen! Vor der Reinigung Gerät immer abkühlen lassen!

• Entfernen Sie eventuelle grobe Verschmutzungen mit einem speziellen Glasschaber von der Glaskeramikplatte, welchen Sie im Fachhandel und in Haushaltsgeschäften erwerben können.
• Anschließend die kalte Glaskeramikplatte mit einem feuchten Lappen und etwas Spülwasser reinigen und mit einem sauberen Tuch oder Küchenpapier trockenreiben. Im Handel gibt es geeignete Reinigungsmittel für Glaskeramikplatten, die mit Hilfe eines Küchenpapiertuches auf der gesamten Glasfl ä che so lange verrieben werden, bis keine Verschmutzungen mehr sichtbar sind.
• Tauchen Sie das Gerät nie in Wasser und verwenden Sie keine Dampfstrahlgeräte.
• Sorgen Sie dafür, dass auch von unten kein Wasser oder Dampf eindringen kann.
• Verwenden Sie niemals Scheuermittel, Stahlwolle oder scharfe, kratzende Gegenstände.
• Sind Verschmutzungen im Bereich der Luftschlitze sichtbar, können Sie diese von außen mit dem Staubsauger entfernen.

Fehlercodes

Die elektronische Steuerung ist mit zahlreichen internen Überwachungsfunktionen ausgestattet. Im Fehlerfall wird die Leistungszufuhr abgeschaltet und im Display erscheint ein Fehlercode.

Fehlercode-Tabelle:

Eo Überstrom: Die Stromaufnahme des Gerätes betrug mehr als die maximal zulässigen 15Ampere.

Selbsthilfe: Stellen Sie sicher, dass das Gerät an die auf dem Typenschild angegebene Netzspannung angeschlossen ist.

E1 Elektroniküberwachung Unterspannung: In einem elektronischen Schaltkreis des Gerätes ist durch zu geringe Spannung ( < 160 V ) ein Fehler aufgetreten.

Selbsthilfe: Stellen Sie sicher, dass das Gerät an die auf dem Typenschild angegebene Netzspannung angeschlossen ist.

E2 Elektroniküberwachung Überspannung: In einem elektronischen Schaltkreis des Gerätes ist durch zu hohe Spannung ( ≥ 270 V ) ein Fehler aufgetreten.

Selbsthilfe: Stellen Sie sicher, dass das Gerät an die auf dem Typenschild angegebene Netzspannung angeschlossen ist.

E3 Leistungsteil: An dem IGBT-Leistungsteil des Gerätes ist ein Fehler aufgetreten.

Selbsthilfe: Nicht möglich - das Gerät ist in jedem Fall dem Kunden-Service zuzuführen.

E4 Kurzschluss: In einem elektronischen Schaltkreis des Gerätes ist ein Kurzschluss aufgetreten.

Selbsthilfe: Nicht möglich - das Gerät ist in jedem Fall dem Kunden-Service zuzuführen.

E5 Überhitzungsschutz (Leistungsstufen-Funktion): Die Temperatur auf dem Kochfeld überschreitet während der Leistungsstufen-Funktion den maximal zulässigen Wert von 200 °C (z. B. durch heißes Öl oder Fett, oder einen leeren Topf oder einen sonstigen Metallgegenstand bei eingeschaltetem Gerät).
Selbsthilfe: Entfernen Sie die Ursache der Überhitzung. Nach Abkühlung der Kochfl äche kann das Gerät wieder in Betrieb genommen werden.
Nutzen Sie anschließend für konstante, höhere Temperaturen über 200 °C die Temperaturstufen-Funktion.

E6 Temperatursensor: Der Temperatursensor unter der Glaskeramikplatte ist defekt. Selbsthilfe: Nicht möglich - das Gerät ist in jedem Fall dem Kunden-Service zuzuführen.

E7 Überhitzungsschutz (Temperaturstufen-Funktion): Die Temperatur auf dem Kochfeld überschreitet während der Temperaturstufen-Funktion den maximal zulässigen Wert von 240 °C (z. B. durch heißes Öl oder Fett, oder einen leeren Topf oder einen sonstigen Metallgegenstand bei eingeschaltetem Gerät).

Selbsthilfe: Entfernen Sie die Ursache der Überhitzung. Nach Abkühlung der Kochfl äche kann das Gerät wieder in Betrieb genommen werden.

E8 Temperatursensor: Der Temperatursensor unter der Glaskeramikplatte liefert ein undefiniertes Signal.

Selbsthilfe: Stellen Sie sicher, dass sich keine Metallgegenstände oder sonstige Fremdkörper auf dem Kochfeld befi nden.

E11 Innentemperatur: Der Innenraum des Gerätes ist zu warm (z.B. durch behinderte Luftzufuhr, blockierten oder defekten Lüfter bzw. zu hoher Umgebungstemperatur).

Selbsthilfe: Reinigen Sie die Lüftungseinlässe bzw. entfernen Sie evtl. dort vorhandene Fremdkörper, verbessern Sie die Belüftung.

HINWEIS: Wird während der Fehlercodeanzeige E1 oder E2 die Fehlerursache beseitigt, so läuft das Gerät mit der letzten Einstellung automatisch wieder an. Bei allen anderen Fehlercodeanzeigen müssen Sie die Steuerung manuell durch Ziehen des Netzsteckers zurücksetzen.

Contents

Page

Product description 2

Control panel.... 3

Introduction 17

Service und Garantie

(gültig nur innerhalb der BRD)

Sehr geehrter Kunde,

ca. 95% aller Reklamationen sind leider auf Bedienungsfehler zurück zu führen und könnten ohne Probleme behoben werden, wenn Sie sich telefonisch mit unserer für Sie eingerichteten Service-Telefonnummer in Verbindung setzen. Wir bitten Sie daher, bevor Sie Ihr Gerät an Ihren Händler zurückgeben, diese Telefonnummer anzuwählen. Hier wird Ihnen, ohne dass Sie Wege auf sich nehmen müssen, schnell geholfen.

Die Rommelsbacher ElektroHausgeräte GmbH gewährt Ihnen, dem privaten Endverbraucher, auf die Dauer von zwei Jahren ab Kaufdatum eine Qualitätsgarantie für die in Deutschland gekauften Produkte. Die Garantiefrist wird durch spätere Weiterveräußerung, durch Reparaturmaßnahmen oder durch Austausch des Produktes weder verlängert, noch beginnt sie von neuem.

Unsere Produkte werden mit größtmöglicher Sorgfalt hergestellt. Beachten Sie bitte folgende Vorgehensweise, wenn Sie trotzdem einen Mangel feststellen:

1. Rufen Sie bitte zuerst den Rommelsbacher Kundenservice unter Telefon [phone] an und beschreiben Sie den festgestellten Mangel. Wir sagen Ihnen dann, wie Sie weiter mit Ihrem Gerät verfahren sollen.
2. Sollte kein Bedienungsfehler oder ähnliches vorliegen, schicken Sie das Gerät bitte zusammen mit dem original Kaufbeleg (keine Kopie) und einer schriftlichen Fehlerbeschreibung an unsere nachstehende Adresse.

Ohne original Kaufbeleg wird die Reparatur ohne Rückfrage kostenpflichtig erfolgen. Ohne schriftliche Fehlerbeschreibung müssen wir den zusätzlichen Aufwand an Sie in Rechnung stellen.

Bei Einsendung des Gerätes sorgen Sie bitte für eine transportsichere Verpackung und eine ausreichende Frankierung. Für unversicherte oder transportgeschädigte Geräte übernehmen wir keine Verantwortung.

ACHTUNG: Wir nehmen grundsätzlich keine unfreien Sendungen an. Diese werden nicht zuge- stellt und gehen kostenpflichtig an Sie zurück. Bei berechtigten Garantiefällen werden Ihre Portokosten von uns gegen Vorlage des Beleges erstattet bzw. organisieren wir eine Abholung bei Ihnen.

Die Gewährleistung ist nach Wahl von Rommelsbacher auf eine Mängelbeseitigung oder eine Ersatzlieferung eines mängelfreien Produktes beschränkt. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Gewährleistung erlischt bei gewerblicher Nutzung, wenn der Mangel auf unsachgemäßer oder missbräuchlicher Behandlung, Gewaltanwendung, nicht autorisierten Reparaturversuchen und/oder sonstigen Beschädigungen nach dem Kauf bzw. auf Schäden normaler Abnutzung beruht.

Rommelsbacher ElektroHausgeräte GmbH

Rudolf-Schmidt-Straße 18

91550 Dinkelsbühl

Tel. [phone]

Fax [phone]

mail: [e-mail]

Dieses Produkt darf lt. Elektro- und Elektronikgerätegesetz am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden. Bitte geben Sie es daher kostenfrei an einer kommunalen Sammelstelle (z. B. Wertstoffhof) für das Recycling von elektrischen und elektronischen Geräten ab. Über die Entsorgungsmöglichkeiten informiert Sie Ihre Gemeinde- oder Stadtverwaltung.
