Produkttyp	ADSL-Modem / Router
Marke	SAGEM
Modell	F@st™ 900 (FAST 900)
Abmessungen (B x T x H)	85 mm x 105 mm x 32 mm
Gewicht	120 g
Stromversorgung	Netzteil Klasse II, Eingang 198–264 V AC, Ausgang 12 V DC, <6 W
Schnittstellen	1x Ethernet RJ45 (10/100BASE-T), 1x ADSL RJ11
ADSL-Standard	ANSI T1.413 Issue 2, DMT
Maximale Senderate	896 kbps
Maximale Empfangsrate	8160 kbps
Unterstützte Protokolle	PPPoE (RFC 2516), DHCP, RFC 1483/2684 Bridge (VCMUX/LLC)
Diagnosesoftware	BridgeMon (Windows, Mac, Linux)
Besondere Funktionen	Bridge Lock (manuell/automatisch), Status-LEDs
Unterstützte Betriebssysteme	Windows 98/ME/2000/XP, Mac OS 8.6/9.x/X, Linux (Mandrake, RedHat)
Lieferumfang	Modem, Netzteil, ADSL-Kabel RJ11, Ethernet-Kabel RJ45 gekreuzt, Installations-CD, ggf. PPPoE-CD und ADSL-Filter
Betriebstemperatur	-5 °C bis +45 °C
Sicherheitshinweise	Gehäuse nicht öffnen, nur Originalnetzteil verwenden, nicht in feuchter Umgebung betreiben

Häufig gestellte Fragen - FAST 900 SAGEM

Wie installiere ich das Sagem FAST 900 Modem?

Schließen Sie zuerst die ADSL-Filterweiche an die Telefonbuchse an. Verbinden Sie das Modem mit dem Netzteil (LED PWR leuchtet) und dann mit der Telefonleitung (LED ADSL leuchtet dauerhaft). Schließen Sie das mitgelieferte Ethernet-Kabel zwischen Modem und Computer an. Installieren Sie anschließend die Diagnosesoftware BridgeMon von der CD und konfigurieren Sie die Internetverbindung je nach Protokoll (PPPoE oder DHCP).

Welche Betriebssysteme werden unterstützt?

Das Modem unterstützt Windows 98, Millennium, 2000 und XP; Mac OS 8.6, 9.x und X; sowie Linux (Mandrake 8.2–9.0, RedHat 7.2–8.0). Für ältere Windows- und Mac-Versionen ist ggf. eine zusätzliche PPPoE-Client-Software erforderlich.

Die ADSL-LED leuchtet nicht – was tun?

Überprüfen Sie, ob die ADSL-Filterweiche korrekt an der Telefonbuchse angeschlossen und das ADSL-Kabel fest eingesteckt ist. Stellen Sie sicher, dass Ihre Telefonleitung ADSL-kompatibel ist. Kontrollieren Sie auch den Anschluss des Netzteils. Falls die LED weiterhin aus bleibt, wenden Sie sich an Ihren Internetanbieter.

Wie richte ich eine PPPoE-Verbindung unter Windows XP ein?

Öffnen Sie die Systemsteuerung > Netzwerk- und Internetverbindungen > Netzwerkverbindungen. Wählen Sie 'Neue Verbindung erstellen' und folgen Sie dem Assistenten: Internetverbindung > manuell einrichten > Breitbandverbindung mit Benutzername und Kennwort. Geben Sie die von Ihrem ISP erhaltenen Zugangsdaten ein. Starten Sie die Verbindung über das Desktop-Symbol.

Was ist die Bridge Lock-Funktion und wie verwende ich sie?

Bridge Lock erhöht die Sicherheit, indem der eingehende Datenverkehr blockiert wird. In der BridgeMon-Software können Sie zwischen 'Off' (normal), 'On' (dauerhaft blockiert) und 'Auto' (blockiert nach X Minuten Inaktivität) wählen. Bei 'On' oder 'Auto' müssen Sie das Modem manuell über die Software entsperren, um wieder auf das Internet zuzugreifen.

Das Modem wird nicht vom Computer erkannt – was tun?

Überprüfen Sie die Ethernet-Verbindung: Das mitgelieferte gekreuzte RJ45-Kabel muss fest in Modem und Computer stecken. Die Ethernet-LEDs sollten leuchten oder blinken. Testen Sie ein anderes Kabel oder einen anderen Ethernet-Port. Deinstallieren und installieren Sie die BridgeMon-Software neu.

Kann ich das Modem auch ohne BridgeMon betreiben?

Ja, BridgeMon ist nur eine Diagnoseanwendung und nicht für den Betrieb erforderlich. Sie hilft jedoch, den Status der ADSL-Verbindung und die Datenraten zu überwachen. Für die grundlegende Internetverbindung genügt die Konfiguration des PPPoE-Clients oder DHCP im Betriebssystem.

Wie deinstalliere ich BridgeMon?

Unter Windows: Schließen Sie BridgeMon, gehen Sie zu Start > Alle Programme > SAGEM F@st 900/940 > Uninstall. Klicken Sie auf 'Deinstallieren'. Unter Mac OS X: Doppelklicken Sie auf das 'Uninstall'-Symbol auf dem Desktop und folgen Sie den Anweisungen.

Welche Sicherheitsvorschriften sind zu beachten?

Das Modem darf nicht geöffnet werden – Reparaturen sind nur durch Fachpersonal erlaubt. Verwenden Sie ausschließlich das Original-Netzteil. Stellen Sie das Gerät auf eine ebene, nicht feuchte Oberfläche, vermeiden Sie direkte Sonneneinstrahlung und decken Sie das Gehäuse nicht ab. Reinigen Sie es nur mit einem trockenen Tuch.

Die Internetverbindung bricht ständig ab – mögliche Ursachen?

Prüfen Sie zuerst die ADSL-Synchronisation (LED muss dauerhaft leuchten). Bei PPPoE: Kontrollieren Sie Benutzername und Kennwort. Stellen Sie sicher, dass kein Firewall den Port 3456 (UDP) blockiert – konfigurieren Sie die Ausnahme für BridgeMon. Bei DHCP: Überprüfen Sie, ob der Computer eine IP-Adresse erhält (Befehl 'ipconfig' unter Windows).

BEDIENUNGSANLEITUNG FAST 900 SAGEM

Referenz-Nr.: 251 328 730 - 6. November

Ausgabe November 2003

SAGEM SA hält sich laufend auf dem neuesten Stand der technischen Entwicklungen und nimmt zum Vorteil seiner Kunden stetig Verbesserungen an seinen Produkten vor. Wir behalten uns daher das Recht vor, die in diesem Dokument enthaltenen Informationen ohne Vorankündigung zu ändern.

Alle in diesem Handbuch angeführten Namen sind eingetragene Marken ihres jeweiligen Eigentümers.

• SAGEM F@st™ ist eine eingetragene Marke der Firma SAGEM SA,
- Windows ^TM und Internet Explorer ^TM sind eingetragene Marken der Microsoft Corporation,
- Apple® ® und Mac®OS sind eingetragene Marken der Apple Computer Incorporation.

Warnungen und Hinweise

Sicherheits- vorschriften

In diesem Handbuch verwendetes Warnsymbol

In diesem Handbuch verwendetes Infosymbol

Bevor Sie das Gerät anschließen, lesen Sie sich sorgfältig die Sicherheitsvorschriften im Anhang A des vorliegenden Handbuches durch.

Inhalt

1. Modem SAGEM F@st™ 900/940 Einfürung 4

1.1 Beschreibung 4
1.2 Lieferumfang des ADSL-Packs 5
1.3 Voraussetzungen 6

2. Anschluss und Inbetriebnahme 7

3. Diagnoseanwendung BridgeMon 9

3.1 Kompatibilität der Anwendung BridgeMon 9
3.2 Installation unter Windows XP 10
3.3 Installation unter MacOS X 11
3.4 Starten der Anwendung BridgeMon 12
3.5 Funktionen der Anwendung BridgeMon 13

4. Einrichten der Internet-Verbindung 17

4.1 PPPoE-Verbindung 18

4.2 DHCP-Verbindung 24

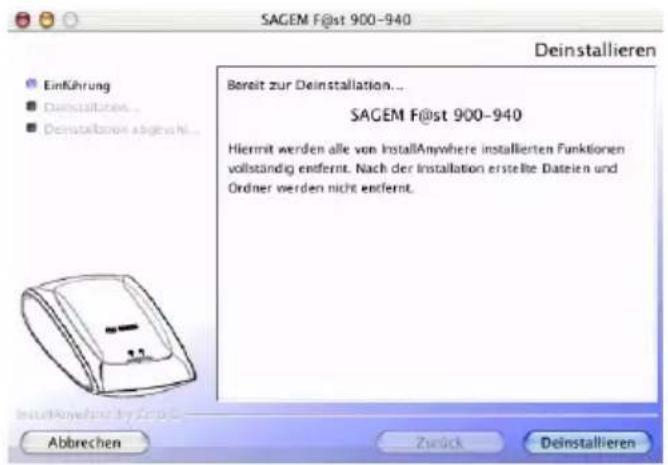

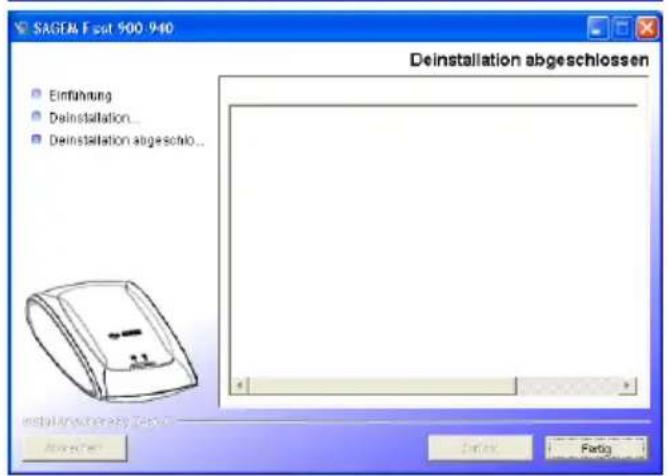

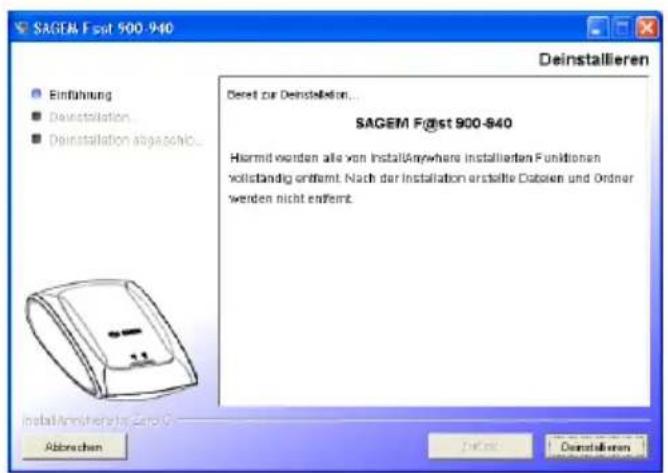

5. Deinstallation der Anwendung BridgeMon 27

5.1 Deinstallation unter Windows XP 27
5.2 Deinstallation unter MacOS X 28

6. Problembehebung 29

6.1 Erläuterungen zu den Kontrollämpchen 29
6.2 Modem steht nicht unter Spannung 29
6.3 Modem wird nicht erkannt 30
6.4 ADSL ist nicht synchronisiert 30
6.5 Internet-Verbindung kann nicht aufgebaut werden 31

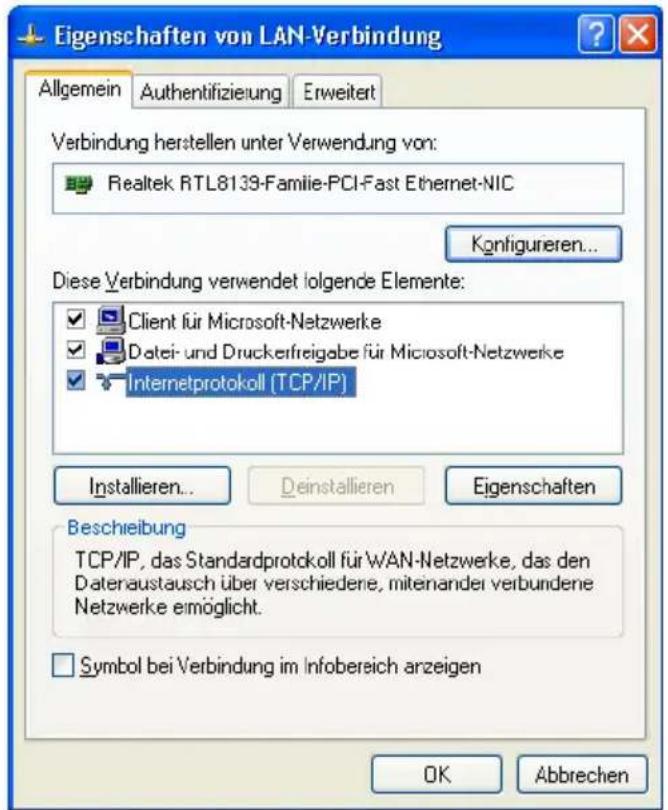

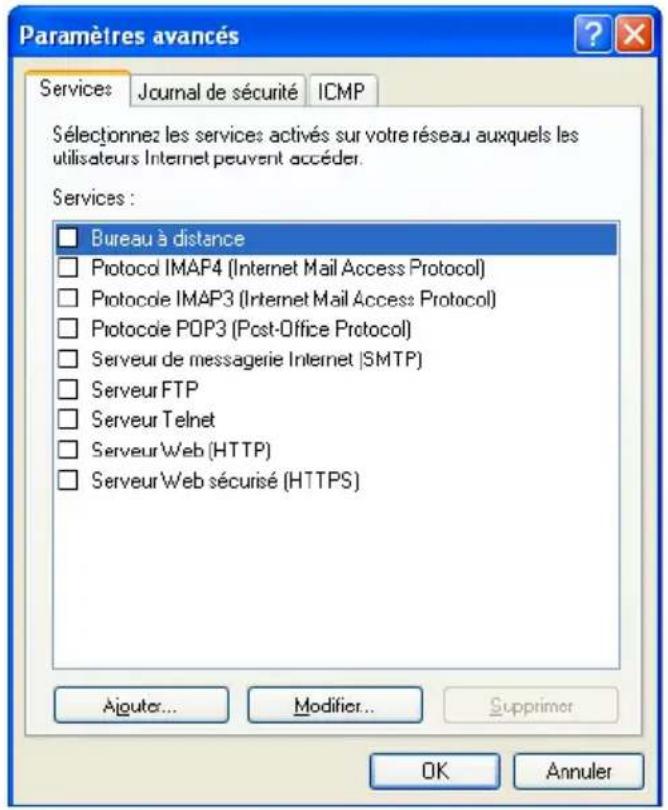

6.6 Parametrisierung des in Windows® XP integrierten Firewalls 32

Anhang 35

1. Modem SAGEM F@st™ 900/940 Einführung

1.1 Beschreibung

Die Modems SAGEM F@st™ 900/940 sind ADSL-Modems mit Ethernet-Schnittstelle und ermöglichen ein angenehm schnelles Surfen im Internet über eine ADSL-kompatible Telefonleitung. Sie dienen der Datenübertragung zwischen einem Computer (PC oder Mac) mit Ethernet-Anschluss und einem Internet-Serviceprovider (ISP) über eine ADSL-Verbindung.

Dieses Modem braucht vor der Installation nicht parametriert zu werden, da es mit der Diagnoseanwendung BridgeMon geliefert wird.

Das ADSL Ethernet Modem SAGEM F@st™ 900/940 ist mit den beiden folgenden Internet-Protokollen kompatibel:

• PPPoE: Bei der Verwendung mit gewissen Betriebssystemen kann die Installation eines zusätzlichen Programms erforderlich sein. Weitere Informationen hierzu finden Sie im Kapitel 4.1,
• DHCP.

Weitere Informationen über das für Ihre ADSL-Leitung verfügbare Protokoll erhalten Sie von Ihrem ISP.

1.2 Lieferumfang des ADSL-Packs

Folgende Elemente sind im Pack SAGEM F@st™ 900/940 enthalten:

1 ADSL-Modem SAGEM F@st™ 900/940

1 Netzteil

1 ADSL-Kabel des Typs RJ11

1 Ethernet-Kabel des Typs RJ45 UTP gekreuzt

1 Installations-CD für das Modem

1 Installations-CD für die PPPoE-Client-Software

(wahlweise)

ADSL-Filterweichen (wahlweise)

Hinweis: Diese Liste ist nicht ausführlich. Der Lieferumfang kann ebenfalls Sicherheitsvorschriften und sonstige Unterlagen umfassen.

Die CD-ROM zur Installation des Modems umfasst folgende Elemente:

• Konfigurations- und Diagnose-Software des SAGEM F@st™ 900/940 (BridgeMon) für Windows® und Macintosh,
• Benutzerhandbuch des SAGEM F@st™ 900/940 als Datei im pdf-Format.

Unvollständiger oder beschädigter Lieferumfang

Wenn der Lieferumfang unvollständig oder Elemente beschädigt sein sollten, wenden Sie sich an den Internet-Serviceprovider Ihres SAGEM F@stTM 900/940.

1.3 Voraussetzungen

Telefonleitung	Mit der ADSL-Technologie kompatible TelefonleitungInternet-Zugang über einen Internet-Serviceprovider (ISP)Installation von Filterweichen gemäß den ADSL-Standards an allen Telefonanschlüssen, die von einem Gerät benutzt werden(Telefon, DECT, Fax, Anrufbeantworter, usw.)
ComputerMit Ethernet-Anschluss	Die Mindestanforderungen des Computers sind wie folgt:Windows XP Pentium II, 400 MHz, RAM: 128 MByteWindows 2000 Pentium II, 266 MHz, RAM: 64 MByteWindows ME Pentium II, 233 MHz, RAM: 64 MByteWindows 98 Pentium II, 166 MHz, RAM: 32 MByteMacOS 8.6 - 9.x PowerPC G3, 233MHz, RAM: 64 MByteMacOS X PowerPC G3, 233MHz, RAM: 128 MByte
Freier Speicherplatz	100 MByte
Web-Browser
PPPoE	Wenn Ihr Betriebssystem nicht bereits über die PPPoE-Client-Software verfügt, muss diese zusätzlich installiert werden. Weitere Informationen hierzu finden Sie im Abschnitt 4.1. Folgende Elemente erhalten Sie von Ihrem Internet-Serviceprovider (ISP):1 Benutzername (user)1 Kennwort (password)
DHCP	Keine zusätzliche Software nötig

2. Anschluss und Inbetriebnahme

Befolgen Sie die nachstehenden Anweisungen Schritt für Schritt, um eine korrekte Inbetriebnahme des Modems sicherzustellen.

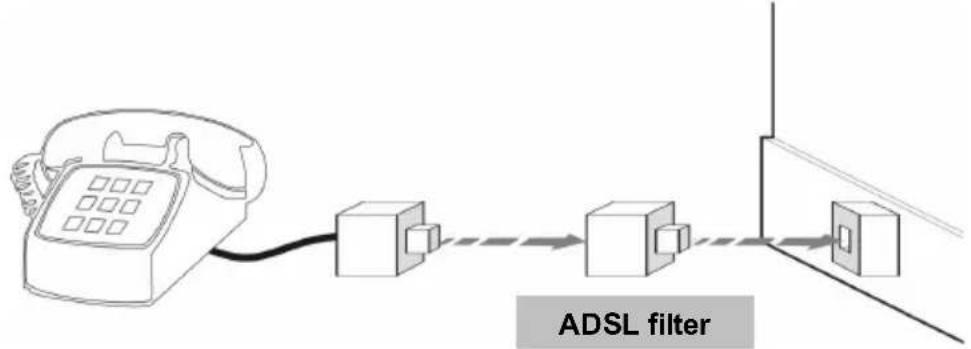

1. Schließen Sie die ADSL-Filterweichen an die Telefonanschlüsse an

Mittels der ADSL-Filterweichen können Sie gleichzeitig telefonieren und die ADSL-Verbindung verwenden.

Alle von Telefongeräten verwendeten Anschlüsse müssen mit einer ADSL-Filterweiche ausgestattet werden. Hierzu zählen analoge Telefone, DECT-Geräte, Anrufbeantworter, Faxgeräte, Rückkanäle von Digital-Decodern usw.

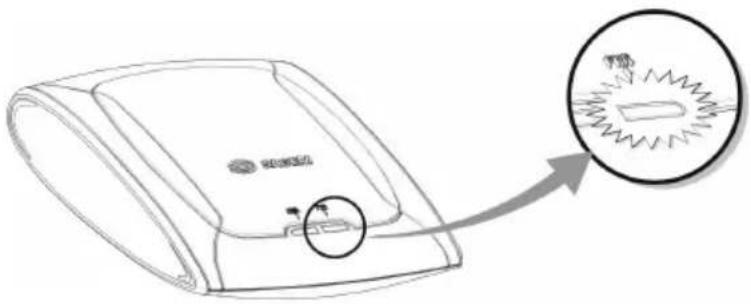

1. Schließen Sie das Modem an das Stromnetz an

Verwenden Sie hierzu das mit dem Modem gelieferte Netzteil ^2 .

Hierauf leuchtet das Kontroll- lämpchen PWR auf.

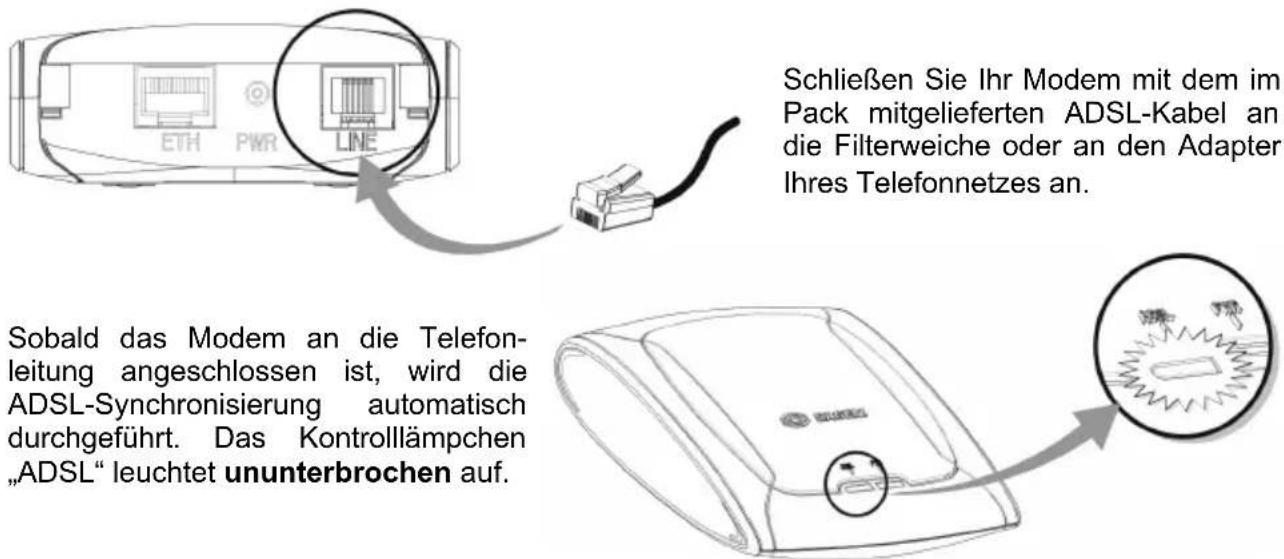

3. Schließen Sie das Modem an Ihre Telefonleitung an

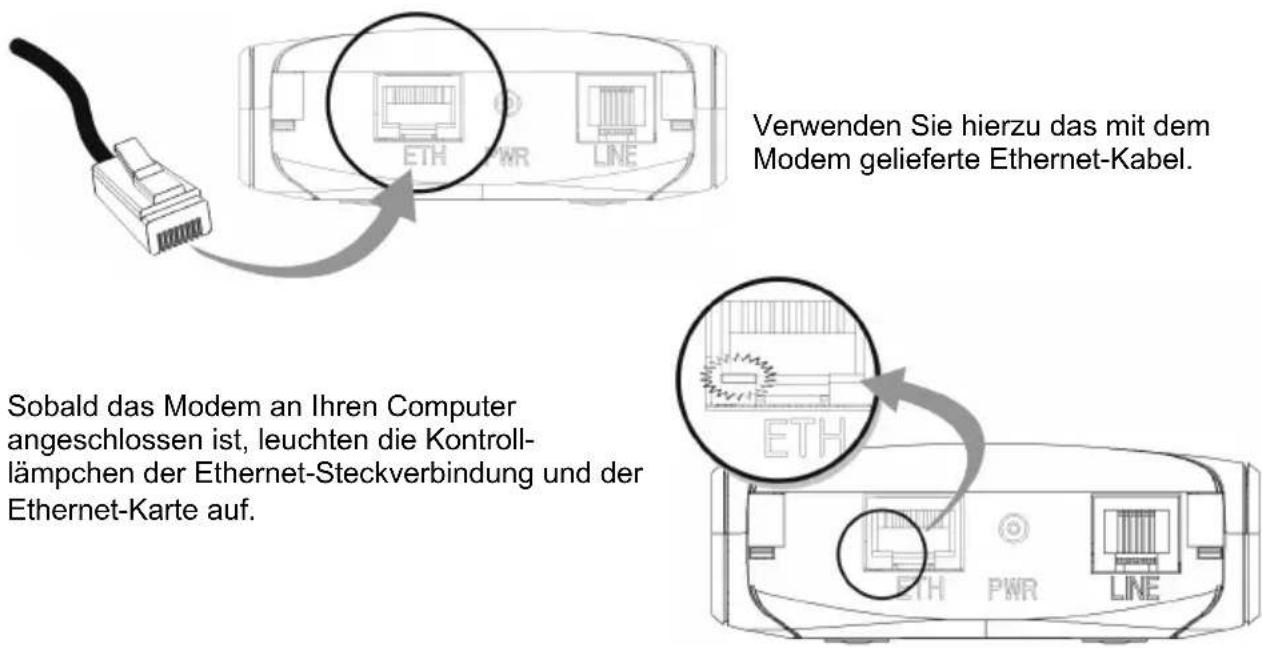

4. Schließen Sie das Modem an Ihren Computer an

Sie haben nun alle Anschlüsse vorgenommen, die zur Verwendung Ihres ADSL-Modems nötig sind. Nun müssen Sie nur noch die mit Ihrem Modem gelieferten Anwendungen installieren und den Internet-Zugang konfigurieren.

3. Diagnoseanwendung BridgeMon

Mit dieser Anwendung erfassen Sie den Status der ADSL-Verbindung sowie die Geschwindigkeit der Datenübertragung. Um dies zu ermöglichen, muss die Anwendung auf dem Computer installiert werden, der an das Modem SAGEM F@st™ 900/940 angeschlossen ist.

Diese Anwendung hat keinerlei Einfluss auf die Funktionsweise des ADSL-Modems. Wir empfehlen Ihnen jedoch, die Anwendung auf Ihrem Computer zu installieren, da sie Ihnen helfen wird, den Zustand Ihrer ADSL-Verbindung bestens zu kennen.

3.1 Kompatibilität der Anwendung BridgeMon

Die Diagnoseanwendung BridgeMon ist mit folgenden Betriebssystemen kompatibel:

• Microsoft™ Windows® 98
• Microsoft™ Windows® Millennium
• Microsoft™ Windows® 2000
• Microsoft™ Windows® XP
- MacOS® X
- Linux

©

3.3 Installation unter MacOS X

Die im nachstehenden Abschnitt angeführte Installation wurde unter MacOS X.2 durchgeführt. Bei der Installation auf MacOS X.1 können leichte Abweichungen auftreten.

Zur Installation der Anwendung BridgeMon müssen Sie über Administratorrechte verfügen.

1 Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers. Hierauf wird auf dem Schreibtisch ein Symbol angezeigt:
2 Doppelklicken Sie auf das Symbol, um die Zusammenstellung der CD-ROM anzuzeigen.
3 Doppelklicken Sie auf den Ordner MacOSX und anschließend auf die Datei SAGEM F@st 900/940, um das Installationsprogramm der Anwendung BridgeMon zu starten.

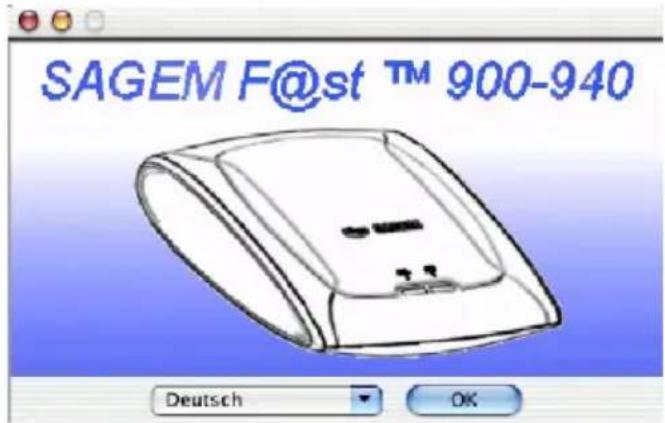

4 Hierauf wird folgender Bildschirm angezeigt: Wählen Sie aus der Liste die gewünschte Sprache aus, und klicken Sie auf OK.

5 Befolgen Sie nun die in den nacheinander angezeigten Bildschirmen angeführten Anweisungen des Installationsprogramms.

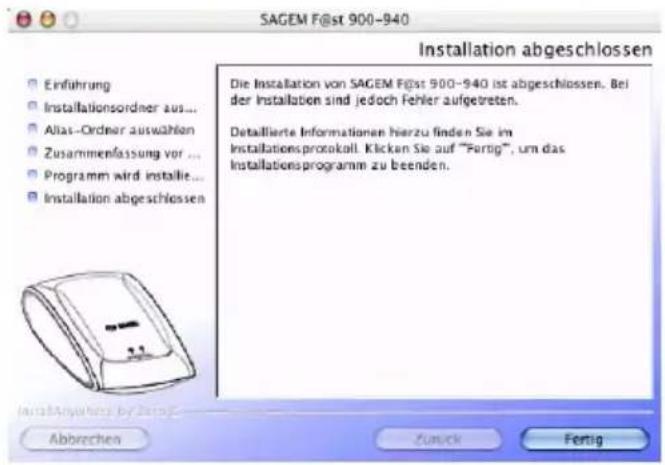

6 Nach Abschluss der Installation wird folgender Bildschirm angezeigt. Klicken Sie auf Fertig.

Nach Abschluss der Installation werden die Symbole der Diagnoseanwendung BridgeMon, des Uninstall-Programms und Manual (.pdf-Datei des Benutzerhandbuchs) auf dem Schreibtisch erstellt.

©

3.5 Funktionen der Anwendung BridgeMon

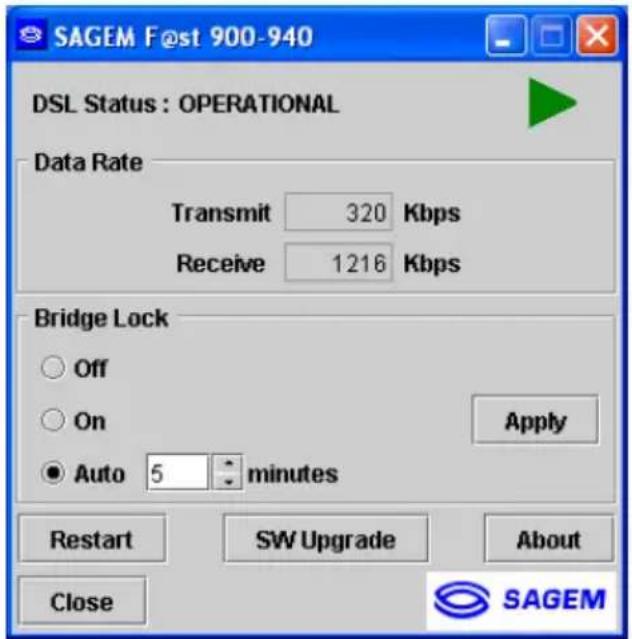

Nach dem Start der Diagnoseanwendung BridgeMon wird folgender Bildschirm angezeigt:

In der nachstehenden Tabelle werden die Felder und deren Bedeutung erläutert.

3.5.1 Status der ADSL-Übertragung

In der nachstehenden Tabelle werden die verschiedenen Felder und die Bedeutung der Schaltflächen erläutert:

Parameter Wert	Fahne Erläuterung
DSL Status	Modem not responding	Rot	Die Anfragen der Anwendung BridgeMon werden nicht vom Modem beantwortet (siehe Anmerkung).
	Searching for modem	Rot	Die Anwendung BridgeMon sucht das Modem.
	Training	Gelb	Die ADSL-Verbindung wird aufgebaut.
	Initializing	Grün	Das Modem sucht die aktiven VPI / VCI / Encaps-Werte, der PPPoE-Client kann gestartet werden.
	Operational	Grün	Das Modem ist einsatzbereit.
Data rate	Transmit	Grün	Maximale ADSL-Datensenderate in kbps
	Receive	Grün	Maximale ADSL-Datenempfangsrate in kbps
Bridge lock Siehe Kapitel 3.5.4	Off	Grün	Die Funktion „Bridge Lock“ ist nicht aktiviert; der Internet-Zugang ist frei.
	On	Riegel	Die Funktion „Bridge Lock“ ist aktiviert; der Internet-Zugang ist blockiert.
	Auto / Minutes	Riegel	Das Modem schaltet nach n Minuten ohne Aktivität automatisch in den Modus „Bridge Lock“ um. Siehe Kapitel 3.5.4

Anmerkung: Wenn das Symbol dauerhaft rot bleibt, überprüfen Sie, ob ein Firewall (Brandmauer) aktiviert ist (in Windows® XP integrierte oder externe Software). In diesem Fall müssen Sie den Firewall parametrisieren, damit Ihr Modem funktioniert. Geben Sie zur Freigabe des Datenverkehrs folgende Eigenschaften ein:

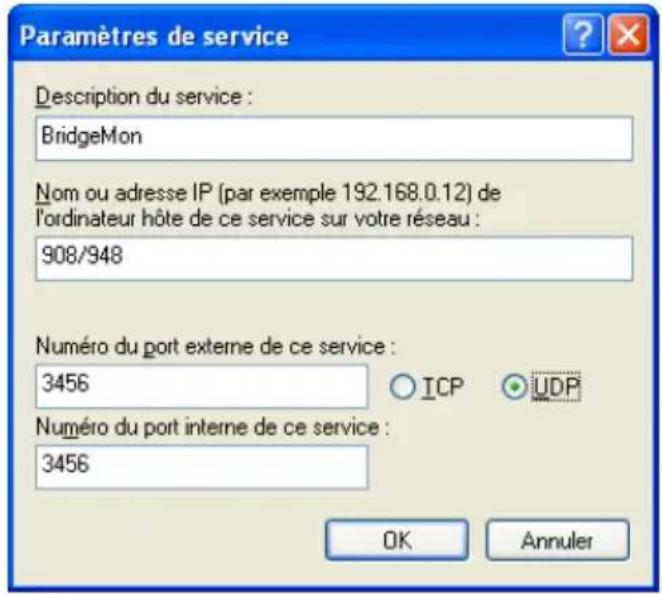

• Externe Portnummer : 3456,
• Interne Portnummer : 3456,
• Transportprotokoll : UDP.

Zur Parametrisierung des aktivierten Firewalls:

1) In Windows® XP integrierter Firewall, siehe Kapitel 6.6,
2) Externe Software, siehe entsprechende Dokumentation.

©

3.5.4 Blockierfunktion „Bridge Lock“

Mit dieser Funktion kann die Sicherheitsebene im lokalen Netz (LAN) erhöht werden, indem der eingehende Verkehr unter gewissen Bedingungen blockiert wird. Ausgehend von der Anwendung BridgeMon kann die Funktion wie folgt aktiviert werden:

• Manuell,
• Automatisch.

Befehl Beschreibung
Off	Normale Funktionsweise (Funktion „Bridge Lock“ gesperrt). Dies ist die Standardeinstellung.
On	Das Modem blockiert den eingehenden und ausgehenden Internet-Verkehr. Um den Verkehr freizuschalten, muss Bridge Lock erneut gewählt werden: Off
Automatisch	Wenn über einen gewissen (konfigurierbaren) Zeitabstand kein ausgehender Verkehr erfolgt, wird der eingehende Verkehr blockiert. Sobald erneut ein ausgehender Verkehr erfolgt, wird der eingehende Verkehr wieder freigeschaltet.

4. Einrichten der Internet-Verbindung

Sobald das Modem angeschlossen und die Anwendung BridgeMon installiert ist, kann der Internet-Zugang konfiguriert werden.

Das Modem SAGEM F@st™ 900/940 ist mit den beiden folgenden Internet-Protokollen kompatibel:

• PPPoE,
• DHCP.

Weitere Informationen über das Protokoll, das Sie mit Ihrer ADSL-kompatiblen Telefonleitung verwenden sollten, erhalten Sie bei Ihrem Internet-Serviceprovider (ISP).

4.1 PPPoE-Verbindung

Mit der PPPoE-Client-Software können Sie sich bei Ihrem Internet-Serviceprovider anmelden, um Daten auszutauschen.

Hierbei müssen folgende Gegebenheiten berücksichtigt werden:

Die PPPoE-Client-Software ist bereits in den folgenden Betriebssystemen integriert:

• Microsoft™ Windows® XP
• MacOS® X
• Linux

In den folgenden Betriebssystemen ist die PPPoE-Client-Software hingegen nicht integriert:

• Microsoft™ Windows® 98,
• Microsoft™ Windows® Millenium,
• Microsoft™ Windows® 2000,
• MacOS® 8.6,
• MacOS® 9.

Für diese Betriebssysteme muss eine PPPoE-Client-Software eines Drittanbieters installiert werden. Siehe Kapitel 4.1.5.

4.1.1 Konfiguration des PPPoE-Clients unter Windows® XP

Der nachstehend angeführte Installationsablauf ist ausschließlich für das Betriebssystem Windows® XP von Microsoft™ gültig.

1 Wählen Sie im Start-Menü

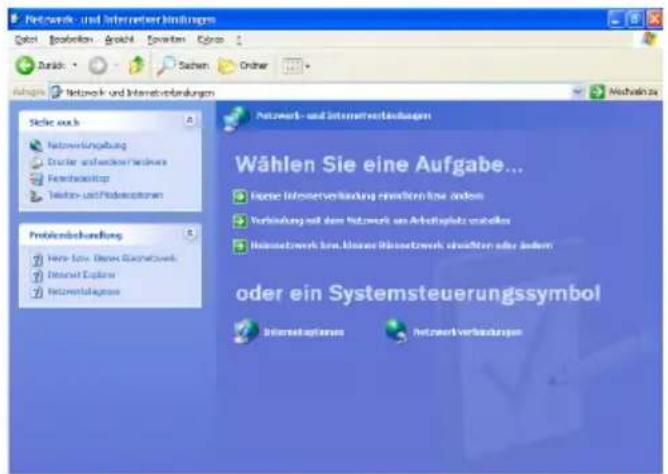

Systemsteuerung und anschließend Netzwerk- und Internetverbindungen, um folgenden Bildschirm anzuzeigen:

Klicken Sie auf

Netzwerkverbindungen.

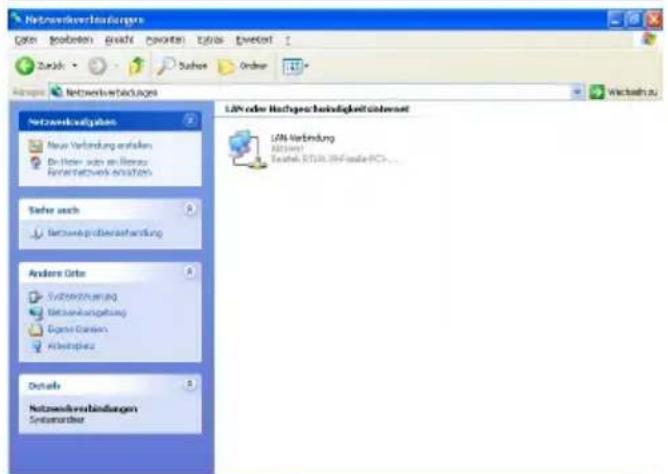

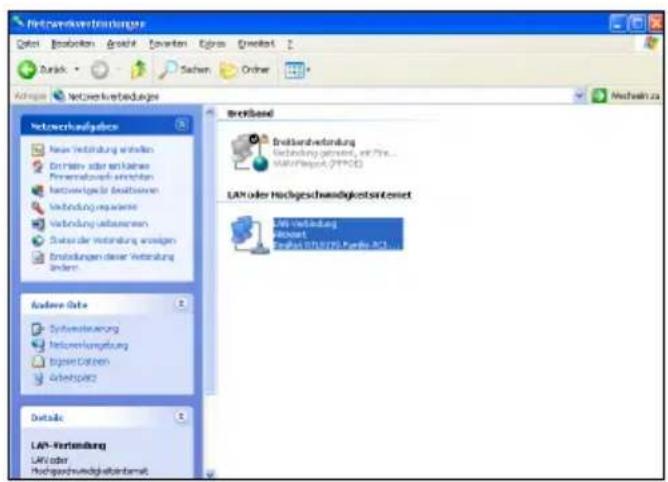

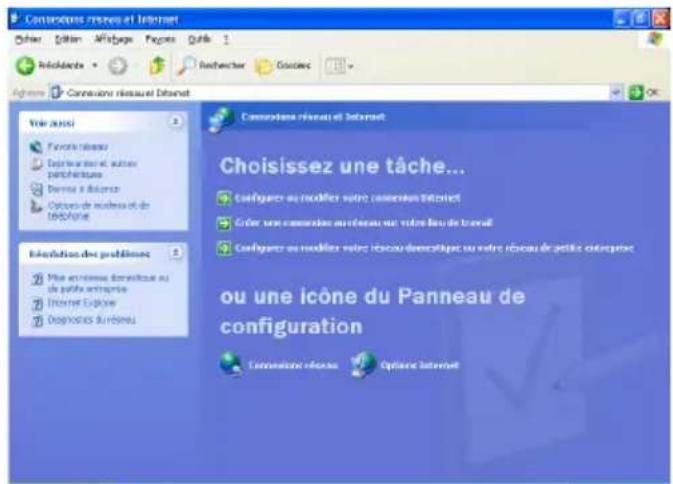

2 Hierauf wird folgender Bildschirm angezeigt:

Klicken Sie in der Rubrik

Netzwerkaufgaben auf Neue Verbindung erstellen.

Sie können ebenfalls im Menü Datei den Befehl Neue Verbindung wählen.

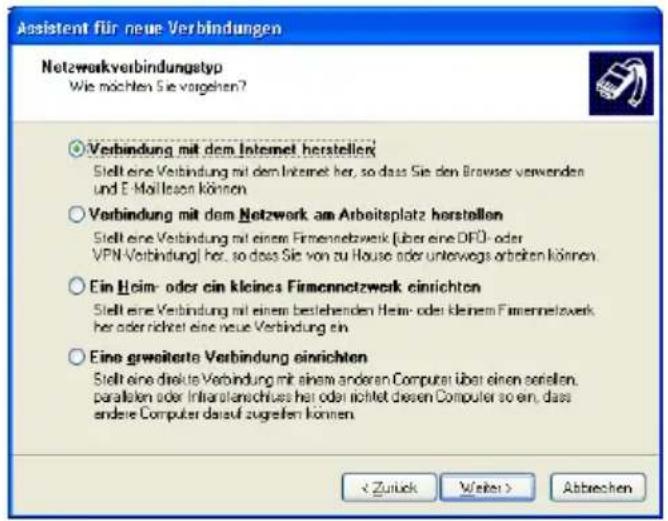

3 Wählen Sie im hierauf angezeigten Bildschirm die Option Verbindung mit dem Internet herstellen.

Klicken Sie nun auf Weiter.

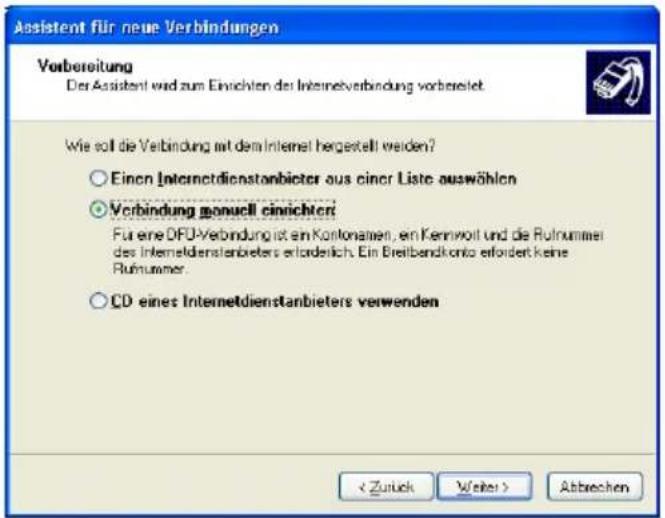

4 Hierauf wird folgender Bildschirm angezeigt:

Wählen Sie nun die Option Verbindung manuell einrichten.

Klicken Sie erneut auf Weiter.

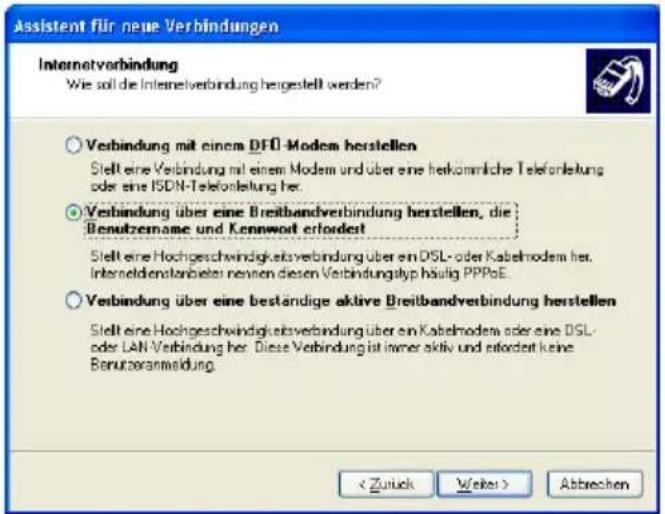

5 Hierauf wird folgender Bildschirm angezeigt:

Wählen Sie Verbindung über eine Breitbandverbindung herstellen, die Benutzername und Kennwort erfordert. In dieser Option wird der Begriff PPPoE erwähnt. Dies ist die Verbindung, die Sie verwenden möchten.

Klicken Sie erneut auf Weiter.

6 Im hierauf angezeigten Bildschirm können Sie den Verbindungsnamen angeben. Geben Sie den gewünschten Namen ein (z. B. Internet ADSL).

Klicken Sie erneut auf Weiter.

7 Im hierauf angezeigten Bildschirm können Sie die Internet-Kontoinformationen angeben.

Geben Sie Ihren Benutzernamen

und anschließend das Kennwort ein, und bestätigen Sie es.

Hinweis: Diese Angaben erhalten Sie von Ihrem Internet-Serviceprovider (ISP).

Klicken Sie erneut auf Weiter.

8 Hierauf wird der Bildschirm zur Fertigstellung der Installation angezeigt. Aktivieren Sie das Kontrollkästchen, wenn Sie die Verknüpfung Internet ADSL auf Ihrem Desktop erstellen möchten. Wir empfehlen, die Verknüpfung Internet ADSL auf dem Desktop zu erstellen.

Klicken Sie abschließend auf Fertig stellen.

Die Internet-Verbindung ist nun hergestellt.

Sie können nun nach Wunsch auf das Internet zugreifen.

4.1.2 Herstellen einer Internet-Verbindung unter Windows XP

1 Wenn das entsprechende Optionskästchen aktiviert wurde, wurde Ihrem Desktop das Symbol

hinzugefügt.

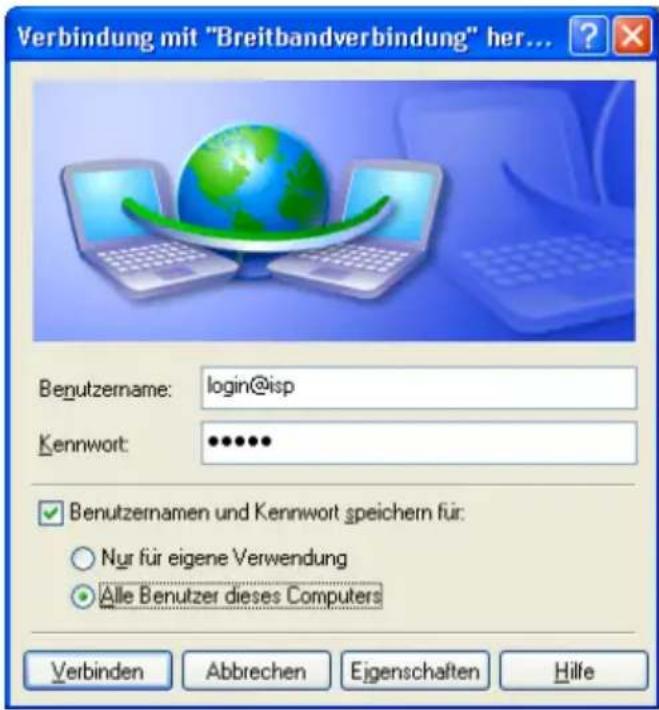

Doppelklicken Sie auf dieses Symbol, um den folgenden Bildschirm anzuzeigen:

2 Klicken Sie nun auf

3 Öffnen Sie Ihren Browser. Nun können Sie im Internet surfen.

4 Sobald die Verbindung hergestellt ist, wird unten rechts in der Taskleiste ein dreieckiges Symbol angezeigt.

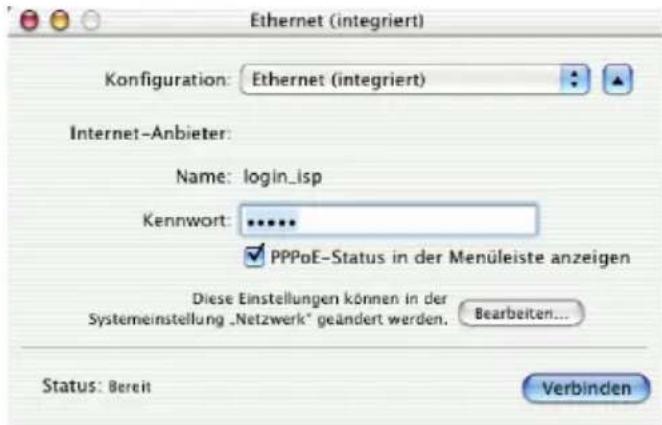

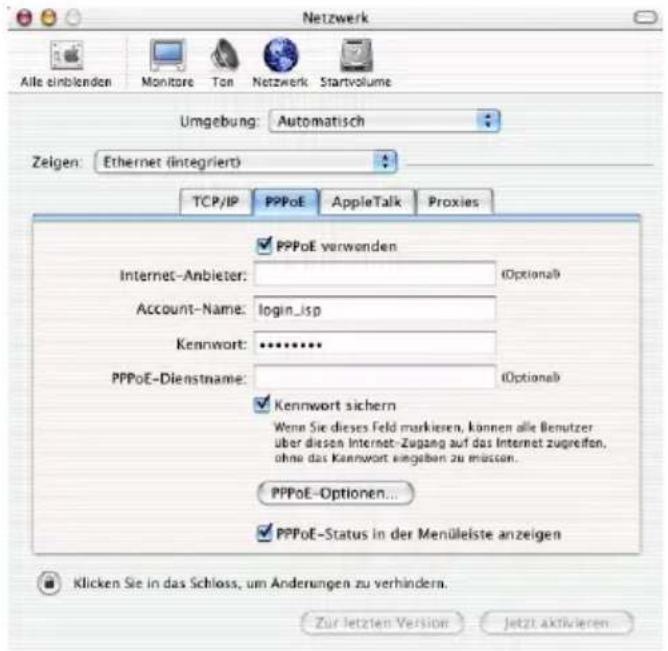

4.1.3 Konfiguration des PPPoE-Clients unter MacOS® X

1 Klicken Sie in der Menüleiste auf den

Apfel 📄, wählen Sie Systemeinstellungen, und klicken Sie anschließend auf das Symbol Netzwerk.

Hierauf wird folgender Bildschirm angezeigt:

Im Feld Umgebung muss die Option Automatisch angezeigt sein.

Im Feld Zeigen muss die Option Ethernet integriert angezeigt sein.

2 Klicken Sie auf die Registerkarte PPPoE, um diese anzuzeigen.
3 Aktivieren Sie das Kontrollkästchen PPPoE verwenden, um eine PPPoE-Verbindung herzustellen und die grau dargestellten Felder bearbeiten zu können.
4 Geben Sie im Feld Account-Name Ihren Benutzernamen ein.
5 Geben Sie nun im Feld Kennwort Ihr Kennwort ein.

Hinweis: Den Benutzernamen und das Kennwort erhalten Sie von Ihrem Internet-Serviceprovider (ISP).

6 Wir empfehlen, das Kontrollkästchen PPPoE-Status in der Menüleiste anzeigen zu aktivieren.
7 Klicken Sie auf Jetzt aktivieren, um die Eingaben zu übernehmen.

4.1.4 Einrichten einer Internet-Verbindung unter MacOS® X

1 Doppelklicken Sie auf dem Schreibtisch auf das Symbol Ihrer Festplatte Mac OS X. Öffnen Sie den Ordner Anwendungen, und klicken Sie anschließend auf das Verbindungssymbol

Hierauf wird folgender Bildschirm angezeigt:

2 Überprüfen Sie die in den Feldern Konfiguration, Name und Kennwort enthaltenen Informationen auf deren Richtigkeit.

Klicken Sie auf Verbinden, um eine Internet-Verbindung aufzubauen.

3 Öffnen Sie Ihren Browser. Nun können Sie im Internet surfen.

4.1.5 Betriebssystem ohne PPPoE-Client-Software

Diese Software können Sie von einer Installations-CD eines Drittanbieters installieren. Sie finden sie ebenfalls auf der Installations-CD Ihres Internet-Serviceproviders.

Diese Client-Software kann eine der folgenden Bezeichnungen haben:

Weitere Informationen hierzu erhalten Sie von Ihrem ISP. Einige dieser Programme können Sie als Freeware über das Internet herunterladen.

4.2 DHCP-Verbindung

Um Ihren Computer (PC oder Mac) mit einem DHCP-Client über die Ethernet-Schnittstelle an das SAGEM F@st™ 900/940 anzuschließen, muss der Computer zunächst konfiguriert werden. Diese Konfiguration kann unabhängig vom verwendeten Betriebssystem durchgeführt werden.

Hierbei müssen Sie Ihrem Computer (PC oder Mac) lediglich über eine DHCP-Abfrage eine öffentliche IP-Adresse zuweisen.

4.2.1 DHCP-Verbindung beim PC

Gehen Sie unter Windows® XP wie folgt vor:

1 • Wählen Sie im Start-Menü Systemsteuerung und dann Netzwerk- und Internetverbindungen oder Netzwerkverbindungen, um folgenden Bildschirm anzuzeigen:

- Wählen Sie die mit dem SAGEM F@st™ 900/940 zu verwendende Verbindung, klicken Sie mit der rechten Maustaste auf das Symbol, und wählen Sie im Kontextmenü die Option Eigenschaften.

2 Hierauf wird folgender Bildschirm angezeigt:

- Klicken Sie auf die Registerkarte Allgemein, wählen Sie Internetprotokoll (TCP/IP), und klicken Sie auf Eigenschaften.

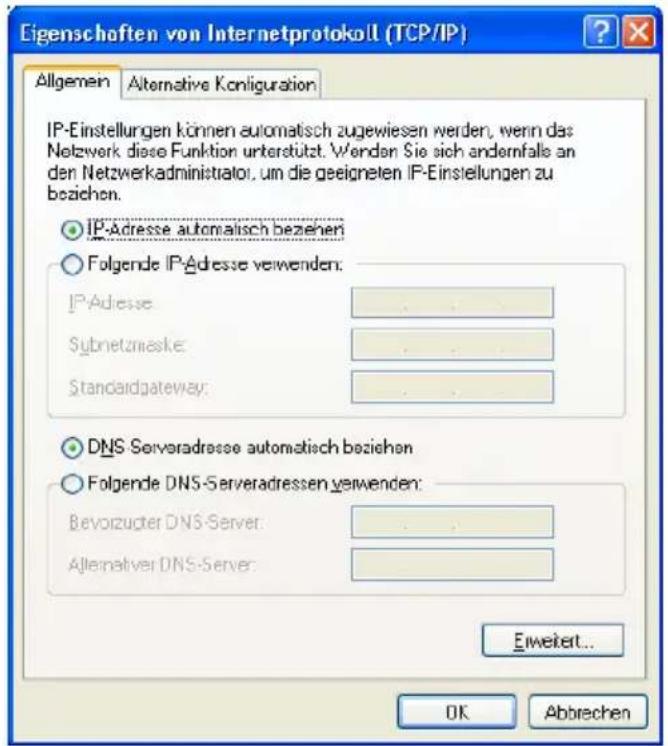

3 Hierauf wird folgender Bildschirm angezeigt:

- Klicken Sie auf die Registerkarte Allgemein, und aktivieren Sie die Optionen IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen.

• Klicken Sie auf die OK, um Ihre Angaben zu bestätigen.

4.2.2 DHCP-Verbindung beim Mac

Gehen Sie unter MacOS X wie folgt vor:

1 Klicken Sie in der Menüleiste auf den
Apfel 📄, wählen Sie Systemeinstellungen, und klicken Sie anschließend auf das Symbol Netzwerk.

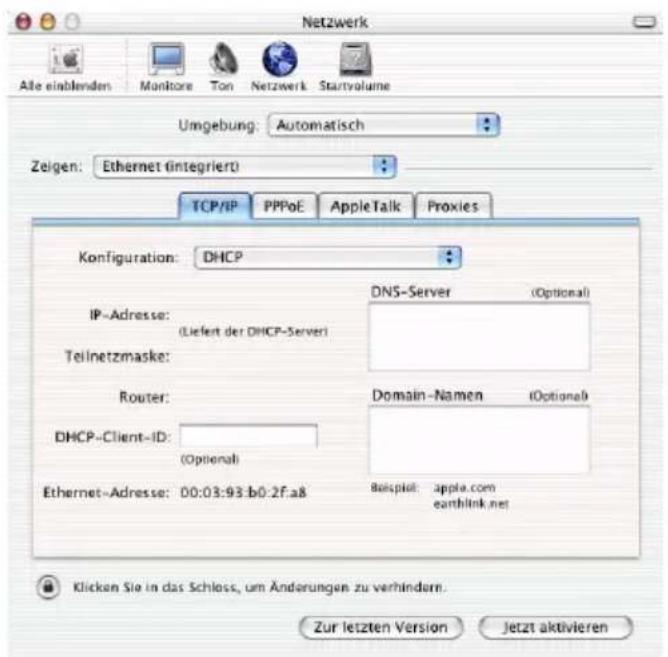

Hierauf wird folgender Bildschirm angezeigt:
Im Feld Umgebung muss die Option Automatisch angezeigt sein.
Im Feld Zeigen muss die Option Ethernet integriert angezeigt sein.

2 Klicken Sie auf die Registerkarte TCP/IP, um diese zu aktivieren.
3 Im Feld Konfiguration müsste die Standardoption DHCP angezeigt sein. Andernfalls muss diese Option im Listenfeld ausgewählt werden.
Hinweis: Wenn PPP angezeigt wird, klicken Sie auf die Registerkarte PPPoE und deaktivieren das Kontrollkästchen PPPoE verwenden.
4 Klicken Sie abschließend auf Jetzt aktivieren, um die Wahl der DHCP-Verbindung zu bestätigen.
Hinweis: Die Felder DHCP-Client-ID, DNS-Server) und Domain-Namen sind optional.

5. Deinstallation der Anwendung BridgeMon

In den folgenden Abschnitten wird die Vorgehensweise zur Deinstallation unter Windows XP und MacOS X ausführlich erläutert.

5.1 Deinstallation unter Windows XP

Die im nachstehenden Abschnitt angeführte Deinstallation wurde unter Windows® XP durchgeführt. Bei der Installation auf anderen Windows® Betriebssystemen wie 98, ME oder 2000 können leichte Abweichungen auftreten.

Bevor die Deinstallation durchgeführt werden kann, muss die Anwendung verlassen und das Symbol „BridgeMon“ in der Taskleiste ausgeblendet werden. Klicken Sie hierzu mit der rechten Maustaste auf das Symbol, und wählen Sie Exit (Beenden).

Wählen Sie Start / Alle Programme / SAGEM F@st 900/940 und Uninstall.

Hierauf wird folgender Bildschirm angezeigt:

Klicken Sie auf die Schaltfläche Deinstallieren, um den Vorgang abzuschließen.

2

Hierauf wird folgender Bildschirm angezeigt: Klicken Sie auf Fertig.

Die Deinstallation ist nun beendet.

5.2 Deinstallation unter MacOS X

1

Doppelklicken Sie auf das

Symbol Uninstall, um das Deinstallations-programm zu starten. Hierauf wird folgender Bildschirm angezeigt:

Klicken Sie auf die Schaltfläche Deinstallieren, um den Vorgang abzuschließen.

6. Problemebehebung

6.1 Erläuterungen zu den Kontrollämpchen

6.1.1 Kontrolllämpchen auf dem Modem-Gehäuse

Label ADSL PWR
Zuweisung	ADSL-Verbindung Stromzufuhr
Leuchtet	ADSL synchronisiert Modem unter Spannung
Leuchtet nicht	ADSL ist nicht synchronisiert Modem ist nicht unter Spannung
Blinkt	Modem versucht eine ADSL-Verbindung aufzubauen	-

6.1.2 „ETH“-Kontrollämpchen auf der Rückseite des Modems

Kontroll-lämpchen	Zustand Bedeutung
Links Leuchtet Der Anschluss		wurde korrekt durchgeführt. Der Computerist mit dem SAGEM F@stTM 900/940 verbunden.
		Leuchtet nicht Kein Anschluss.
Rechts Blinkt	Eingehender oder ausgehender Datenverkehr aktiv.

6.2 Modem steht nicht unter Spannung

Kontroll-lämpchen	Fahne Zustand Abhilfen
ADSL aus PWR aus	Rot	Modem ist nicht unter Spannung	Überprüfen Sie, ob das Modem an das Stromnetz angeschlossen ist. Hierzu sollte ausschließlich das Original-Netzteil verwendet werden.Überprüfen Sie die Kompatibilität des Netzteils mit Ihrem Stromnetz.Deinstallieren Sie die Anwendung BridgeMon, und installieren Sie die Anwendung erneut.

6.3 Modem wird nicht erkannt

Führen Sie zunächst die im vorherigen Abschnitt angesprochenen Abhilfen durch.

Kontroll-lämpchen	Fahne Zustand Abhilfen
ADSL aus PWR leuchtet	Rot	Modem unter Spannung. Modem wird nicht vom Computer erkannt	Überprüfen Sie, ob das Modem und Ihr Computer über den aktiven Ethernet-Anschluss verbunden sind. Verwenden Sie hierzu das im Pack mitgelieferte Ethernet-Kabel. Die Ethernet-Kontrolllämpchen befinden sich auf beiden Seiten. Sie können jedes Ethernet-Kabel des Typs RJ45 UTP gekreuzt verwenden.

6.4 ADSL ist nicht synchronisiert

Führen Sie zunächst die im vorherigen Abschnitt angesprochenen Abhilfen durch.

Kontroll-lämpchen	Fahne Zustand Abhilfen
ADSL aus PWR leuchtet	Gelb	Modem wird vom Computer erkannt ADSL nicht synchronisiert	Überprüfen Sie den korrekten Anschluss der ADSL-Filterweichen. Alle Telefonbuchsen Ihrer Installation müssen mit einer ADSL-Filterweiche ausgestattet sein.Überprüfen Sie, ob das mit Ihrem Modem gelieferte ADSL-Kabel des Typs RJ11 an eine der Telefonbuchsen angeschlossen ist. Verlängerungskabel sollten möglichst nicht verwendet werden.Überprüfen Sie bei Ihrem Provider, ob Ihre Telefonleitung ADSL-kompatibel ist.

6.5 Internet-Verbindung kann nicht aufgebaut werden

Führen Sie zunächst die im vorherigen Abschnitt angesprochenen Abhilfen durch.

Kontroll-lämpchen	Fahne Zustand Abhilfen
ADSL leuchtetPWR leuchtet	Grün	ADSL aktivModem initialisiertKeine Internet-Verbindung	Im PPPoE-Modus:Überprüfen Sie, ob die PPPoE-Client-Software korrekt auf Ihrem Computer installiert ist.Für Windows XP und MacOS X geben die Abschnitte 4.1.2 und 4.1.4 dieses Handbuchs Auskunft.Für alle anderen Betriebssysteme gibt die Dokumentation der von Ihnen verwendeten PPPoE-Client-Software Auskunft. Wenn Ihr Computer mit mehr als einer Ethernet-Karte ausgestattet ist, muss überprüft werden, ob der PPPoE-Client auch mit jener Ethernet-Karte verbunden ist, die an das Modem angeschlossen ist.
			Im DHCP-Modus:Überprüfen Sie, ob das Netz eine IP-Adresse an Ihren Computer vergibt.Öffnen Sie hierzu unter Windows ein DOS-Fenster, und geben Sie „ipconfig“ ein.Überprüfen Sie ebenfalls in den Eigenschaften Ihres Web-Browsers, dass keine standardmäßige DFÜ-Verbindung aktiviert wurde.Für MicrosoftTM Explorer®:Menu:Extras/ InternetoptionenWählen Sie in Verbindungen:Keine Verbindung wählen.
ADSL leuchtetPWR leuchtet	Riegel	ADSL aktivModem blockiert	Sie haben keinen Internet-Zugriff, da Ihr Modem blockiert ist. Informationen zur Freigabe Ihres Modems finden Sie im Abschnitt 3.5.4.

6.6 Parametrisierung des in Windows® XP integrierten Firewalls

1 Wählen Sie im Start-Menü

Systemsteuerung und anschließend Netzwerk- und Internetverbindungen, um folgenden Bildschirm anzuzeigen:

Klicken Sie auf Netzwerkverbindungen.

2 Hierauf wird folgender Bildschirm angezeigt:

Klicken Sie mit der rechten Maustaste auf die verwendete Ethernet-Karte und wählen Sie die Option Eigenschaften.

3 Hierauf wird folgender Bildschirm angezeigt:

Klicken Sie auf die Registerkarte Erweitert.

Anmerkung: Wenn der Firewall aktiviert ist, ist das Kontrollkästchen im Feld Internetverbindungsfirewall aktiviert und die Schaltfläche Parameter ist aktiv.

Klicken Sie auf die Schaltfläche Parameter.

4 Hierauf wird folgender Bildschirm angezeigt:

Klicken Sie auf die Registerkarte Dienste.

Klicken Sie auf die Schaltfläche Hinzufügen.

5 Hierauf wird folgender Bildschirm angezeigt:

Geben Sie in den Feldern externe Portnummer und interne Portnummer der Anwendung BridgeMon 3456 ein und wählen Sie das Transportprotokoll UDP.

Anmerkung: Die anderen Felder müssen unbedingt ausgefüllt werden, aber ihr Inhalt ist vom Benutzer zu wählen.

Anhang A - Sicherheitsvorschriften

Sicherheitsvorschriften

LESEN SIE DIE FOLGENDEN ANWEISUNGEN SORGFÄLTIG DURCH

Umgebung

Das SAGEM F@st™ 900 / 940 muss innerhalb eines Gebäudes auf einer ebenen Oberfläche (Tisch) installiert und betrieben werden.
Die Raumtemperatur darf 45 °C nicht übersteigen.
Das SAGEM F@st™ 900 / 940 darf weder intensiver Sonneneinstrahlung noch einer starken Wärmequelle ausgesetzt werden.
Das SAGEM F@st™ 900 / 940 darf nicht in einer feuchten Umgebung aufgestellt werden.
Das SAGEM F@st™ 900 / 940 darf keinen Wasserspritzern ausgesetzt werden.
Das Gehäuse des SAGEM F@st™ 900 / 940 darf nicht abgedeckt werden.
Das Netzteil des SAGEM F@st™ 900 / 940 darf nicht abgedeckt werden.

Wartung

Das Gehäuse darf nicht geöffnet werden. Reparaturen und Wartungsarbeiten dürfen nur durch eigenes oder externes Fachpersonal des Providers (ISP) ausgeführt werden.
➢Reinigung: Flüssige oder Aerosol-Reinigungsmittel (Sprühdosen) dürfen nicht verwendet werden.

Netzteil

Das SAGEM F@st™ 900 / 940 wird mit einem eigenen Netzteil geliefert. Netzteile von Fremdfirmen dürfen nicht verwendet werden.
➢Dieses Netzteil der Klasse II benötigt keine geerdete Steckdose. Die Leistungen des Stromnetzes müssen den auf dem Schild des Netzteils angeführten Angaben entsprechen.

Für den Anschluss des Modems sollte eine in der Nähe des Modems gelegene Steckdose verwendet werden. Das Stromkabel ist zwei Meter lang.
Das Kabel muss derart verlegt werden, dass keine unbeabsichtigten Stromunterbrechungen erfolgen können.

Sicherheitsstufen

Zugriff Primärspannung HPV ^1 Zweipoliger AC-Netzstecker

Zugriff Gleichstromzuführung SELV ^2 Miniatur-Steckverbinder (PWR)

Zugriff Ethernet RJ45 (ETH) SELV Zugriff Leitung RJ11 (LINE) TNV-3 ^3

CE

Die mit diesem Zeichen gekennzeichneten Produkte erfüllen die EMC-Vorschriften für elektromagnetische Verträglichkeit und die Niederspannungsrichtlinie (Low Voltage Directive) der Kommission der Europäischen Gemeinschaft (KEG).

EG-Konformitätserklärung

EG-Konformitäts- erklärung

SAGEM SA erklärt, dass das Produkt SAGEM F@st™ 900 / 940 die Anforderungen der Europäischen Richtlinien 1995/5/CE und die wesentlichen Anforderungen der Richtlinien 89/336/CEE vom 03.05.1989 und 73/23/CEE vom 19.02.1973 erfüllt.

Die EG-Konformitätserklärung des SAGEM F@st ^TM 900 / 940 erfolgt im Rahmen der Richtlinie R&TTE.

Anhang B - Technische Daten

Technische Daten der Hardware

Mechanik
Abmessungen Breite 85 mm
	Tiefe 105 mm
	Höhe 32 mm
Gewicht 120 g
Installationsart Tischgerät

Stromzufuhr
Stromnetz
Typ Netzteil für Wandsteckdose
Klasse II
Netzspannung 198 V - 264 V
Ausgangsspannung 12 VDC
Anschlussleistung < 6 W
Eingangs-Gleichstromzuführung
Spannung 5 V -20 V
Anschlussleistung # 2,5 W

ETH-Schnittstelle
Standard IEEE 802.3
Konfiguration Auto-Negotiation 10/100BASE-T
Geschwindigkeit	10/100 Mbps Autosensing
	Reichweite: 100 m
Steckverbindung	RJ45 - 8 polig
	Port: MDI
ADSL-Schnittstelle
Übertragungscode DMT
Unterstützte Normen ANSI T1.413 Issue 2
MaximaleSendegeschwindigkeit	896 kbps
MaximaleEmpfangsgeschwindigkeit	8160 kbps
Latenz Einfach (schnell oder interlaced)

Umgebungsbedingungen

Lagerung

Norm ETS300 019-1-1, Klasse T1.2

Temperatur -25 °C bis +55 °C

Relative Luftfeuchtigkeit 10 bis 100 %

Transport

Norm ETS300 019-1-2, Klasse T2.3

Temperatur -40 °C bis +70 °C

Relative Luftfeuchtigkeit 10 bis 100 %

Betrieb

Norm ETS300 019-1-3, Klasse T3.2

Temperatur -5 °C bis +45 °C

Relative Luftfeuchtigkeit 5 bis 85 %

Druck 84 hPa bis 106 hPa (880 bis 1060 mbar)

Sonneneinstrahlung 700 W/m²

Mechanische Umgebung

Norm ETS300 019-1
Lagerung Klasse T1.2
Transport Klasse T2.3
Betrieb Klasse T3.2

Physikalisch-chemische Umgebung

Norm ETS300 019-1
Lagerung Klasse T1.2
Transport Klasse T2.3
Betrieb Klasse T3.2

Technische Daten der Software

ATM

Signalisierung PVC
Anpassungsschicht AAL5
Anzahl der VC 1
Verwaltung von Betrieb,
Administration und
Management (OAM)
Servicetyp UBR

Encapsulation-Protokolle

RFC 1483 / 2684 Bridge VCMUX oder LLC
RFC 2516 (PPPoE) VCMUX oder LLC

Kompatibilität PC, Mac und Linux

PC

Windows® 98 FE

Windows® 98 SE

Windows® 2000

Windows® Millennium

Windows® XP

Windows® NT

Mac

OS 8.6

Mandrake 8.2 bis 9.0

RedHat 7.2 bis 8.0

Standardkonfiguration

Anwendung BridgeMon

Funktion Bridge Lock Off

Technische Daten des WAN

Automatische Konfiguration

Benutzername und Kennwort

Keine Standardkonfiguration. Benutzername und Kennwort werden vom Internet-Serviceprovider (ISP) vergeben.

Anhang C - Glossar

AAL5 ATM-Anpassungsschicht Typ 5

ADSL Asymmetric Digital Subscriber Line. Telefonleitung mit asymmetrischen Übertragungsgeschwindigkeiten

ARP Address Resolution Protocol. Protokoll, das das Finden einer IP-Adresse ausgehend von einer Ethernet-Adresse ermöglicht.

ATM Asynchronous Transfer Mode

BAS Broadband Access Server

CO Central Office

DHCP Dynamic Host Configuration Protocol

DSLAM Digital Subscriber Line Access Multiplexer

IP Internet Protocol

IAP Internet Access Provider

ISDN Integrated Service Digital Network

ISP Internet-Serviceprovider

FAI Fournisseur d'Accès à Internet (Französisch). Internet Access Provider

LAN Local Area Network

LLC Logical Link Control. LLC regelt den Zugriff von höheren Protokollen auf die Schicht 2 im OSI-Schichtenmodell oberhalb der MAC-Schicht.

Mac Medium Address Control

OAM Operation, Administration and Maintenance

OUI Organization Unique Identifier

PCR Peak Cell Rate

PPP Point to Point Protocol

POTS Plain Old Telephone Service

PPPoA PPP over ATM

PPPoE PPP over Ethernet

PVC Permanent Virtual Channel

QoS Quality of Service

RARP Reverse Address Resolution Protocol. Protokoll, das das Finden der physikalischen Adresse einer Maschine ausgehend von ihrer IP-Adresse ermöglicht.

RFC Request For Comments

RJ11 Standard-Steckverbinder (6-polig)

RJ45 Standard-Steckverbinder (8-polig)

RNIS Réseau Numérique à Intégration de service (Französisch). ISDN: "Integrated Services Digital Network"

SNAP SubNetwork Attachment Point

TCP Transmission Control Protocol

UBR Unspecified Bit Rate

UDP User Datagram Protocol

VC Virtual Channel

VCI Virtual Channel Identifier

VCMUX Encapsulation (ohne Header)

VP Virtual Path

VPI Virtual Path Identifier

WAN Wide Area Network
