Produkttyp	ADSL-Modem/Router (Bridge- und Router-Modus)
Hersteller	SAGEM SA
Modell	FAST 840-RFC 1483
Abmessungen (B x T x H)	85 mm x 105 mm x 32 mm
Gewicht	90 g
Stromversorgung	Über USB-Bus (kein Netzteil erforderlich), Verbrauch < 2,5 W
ADSL-Schnittstelle	Anschluss RJ11 (6-polig), unterstützt ANSI T1.413, G.DMT, G.Lite, U-R2
ADSL-Datenrate	Upstream bis 896 kbit/s, Downstream bis 8160 kbit/s
USB-Schnittstelle	USB 1.1, Typ B, bis 12 Mbit/s, bidirektional
Encapsulation	RFC 1483 Bridge (LLC/VCMUX), RFC 1483 Router (LLC/VCMUX)
Unterstützte Betriebssysteme	Windows 98 FE/SE/2000/ME/XP, Mac OS 8.6/9.x/OS X 10.1/10.2
Lieferumfang	Modem SAGEM F@st™ 840, USB-Kabel (Typ A/B), Telefonkabel RJ45/RJ11, CD-ROM (Treiber, Handbuch, Acrobat Reader)
LED-Anzeigen	ADSL (grün: synchronisiert, blinkt: Synchronisation läuft, aus: keine Verbindung), PWR (grün: Strom an)
Diagnose-Tool	„Diagnostics“ (Windows) bzw. „ADSL Monitor“ (Mac) zur Überwachung von DSL-Status, Leitungsraten, Fehlern
Sicherheitshinweise	Gehäuse nicht öffnen (Wartung nur durch autorisiertes Personal); nicht in feuchter Umgebung oder direkter Sonneneinstrahlung betreiben; kein Reinigungsspray verwenden
Umgebungsbedingungen (Betrieb)	Temperatur -5 °C bis +45 °C, relative Luftfeuchtigkeit 5–85 %, max. Sonneneinstrahlung 700 W/m²
Lagertemperatur	-25 °C bis +55 °C
Zertifizierungen	CE (EMV und Niederspannungsrichtlinie), R&TTE-Richtlinie 1995/5/EG

Häufig gestellte Fragen - FAST 840-RFC 1483 SAGEM

Wie installiere ich das SAGEM FAST 840 unter Windows?

Legen Sie die CD-ROM ein und starten Sie das Setup über "Modem installieren". Folgen Sie den Anweisungen, bis Sie aufgefordert werden, das USB-Kabel anzuschließen. Schließen Sie das Kabel erst dann an. Nach Abschluss der Installation kann ein Neustart erforderlich sein. (Siehe Kapitel 3 der Bedienungsanleitung)

Was bedeutet das Blinken der ADSL-LED?

Die ADSL-LED blinkt, wenn das Modem versucht, eine Synchronisation mit dem DSLAM herzustellen. Wenn es länger als eine Minute blinkt, prüfen Sie die ADSL-Leitung (richtiger Anschluss, aktivierter Dienst). Starten Sie das Modem und den Computer neu. (Siehe Anhang A.1.1)

Wie stelle ich unter Windows XP eine Internetverbindung her?

Öffnen Sie Start > Systemsteuerung > Netzwerk- und Internetverbindungen > Netzwerkverbindungen. Klicken Sie auf "Neue Verbindung erstellen" und wählen Sie "Verbindung mit dem Internet herstellen" und dann "Verbindung manuell einrichten". Wählen Sie "Verbindung über eine Breitbandverbindung, die Benutzername und Kennwort erfordert (PPPoE)". Geben Sie Ihren Benutzernamen und Kennwort vom ISP ein und schließen Sie ab. (Siehe Abschnitt 3.2)

Wie trenne ich die Internetverbindung unter Windows XP?

Klicken Sie auf Start > Verbindungen > Internet ADSL oder doppelklicken Sie auf das Desktop-Symbol. Klicken Sie im Verbindungsstatus auf Trennen. (Siehe Abschnitt 3.3)

Wie überprüfe ich, ob das Modem korrekt installiert ist?

Öffnen Sie den Geräte-Manager (Systemsteuerung > System > Hardware). Erweitern Sie "Netzwerkadapter". Dort sollte USB ADSL LAN Adapter aufgeführt sein. Wenn nicht, ist die Treiberinstallation fehlgeschlagen. (Siehe Abschnitt 3.4.1)

Welche Bedeutung haben die beiden LEDs an der Vorderseite?

Die ADSL-LED (grün): Dauerhaft leuchtend = Synchronisation hergestellt; Blinkend = Synchronisation läuft; Aus = keine ADSL-Verbindung. Die PWR-LED (grün): Dauerhaft leuchtend = Stromversorgung über USB aktiv; Aus = kein Strom oder Modem nicht erkannt. (Siehe Anhang A)

Wie deinstalliere ich das Modem unter Windows?

Gehen Sie zu Start > Alle Programme > SAGEM F@st840 > F@st840 deinstallieren. Bestätigen Sie die Deinstallation und trennen Sie gegebenenfalls das USB-Kabel. Ein Neustart kann erforderlich sein. (Siehe Abschnitt 3.5)

Ist das Modem mit Mac OS kompatibel?

Ja, das SAGEM FAST 840 unterstützt Mac OS 8.6, 9.x und OS X (10.1 und 10.2). Die Installation erfolgt über die mitgelieferte CD-ROM. Für die Internetverbindung im Bridge-Modus wird eine PPPoE-Software benötigt (nicht im Lieferumfang). (Siehe Kapitel 4 und 5)

Wie wird das Modem mit Strom versorgt?

Das Modem wird vollständig über den USB-Anschluss des Computers mit Strom versorgt (USB 1.1, max. 2,5 W). Es ist kein Netzteil erforderlich. Stellen Sie sicher, dass das USB-Kabel richtig angeschlossen ist. (Siehe Abschnitt 1.1)

Was tun, wenn die PWR-LED aus ist und das Modem nicht funktioniert?

Prüfen Sie, ob das USB-Kabel fest am Computer und am Modem angeschlossen ist. Testen Sie einen anderen USB-Port. Falls das Problem weiterhin besteht, führen Sie eine Neuinstallation der Treiber durch. (Siehe Anhang A.1.2)

BEDIENUNGSANLEITUNG FAST 840-RFC 1483 SAGEM

Ausgabe Dezember 2002

SAGEM SA verfolgt beharrlich alle technischen Entwicklungen und bemüht sich um die ständige Verbesserung seiner Produkte, damit seine Kunden davon profitieren können. Daher behält sich SAGEM SA das Recht vor, seine Dokumentation ohne Ankündigung in diesem Sinne zu ändern.

Alle in dieser Anleitung aufgeführten Warenzeichen wurden von ihren jeweiligen Besitzern eingetragen:

• SAGEM F@st™ ist ein eingetragenes Warenzeichen von SAGEM SA,
• Windows ^TM und Internet Explorer ^TM sind eingetragene Warenzeichen von Microsoft Corporation,
• Apple® und Mac®OS sind eingetragene Warenzeichen von Apple Computer Incorporation,

Inhalt

Seiten

Inhalt 0-1 und 0-2

1. Einleitung 1-1

1.1 Präsentation 1-3

1.2 Voraussetzungen 1-5

2. Anschluss des SAGEM F@st™ 840 2-1

2.1 Anschluss des Modems 2-2

2.1.1 Anschluss der analogen Endgeräte 2-3

3. Installation unter Microsoft Windows®3-1

3.1 Installation des SAGEM F@st ™ 840 3-2

3.2 Internetverbindung im RFC Bridge Modus (LLC oder VCMUX) 3-5

3.3 Trennen der Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX) 3-10

3.4 Status des Modems SAGEM F@st ™ 840 3-11

3.4.1 Prüfung der Installation des SAGEM F@st ™ 840 3-11

3.4.2 Tools "Diagnostics" 3-12

4. Installation unter Mac OS 8.6 oder Mac OS 9.x 4-1

4.1 Installation SAGEM F@st ^TM 840 4-2

4.2 Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX) 4-4

4.3 Status des Modems SAGEM F@st ™ 840 4-4

4.3.1 Prüfung der Installation 4-4

4.3.2.1 Registerkarte "Betrieb" 4-6

4.3.2.2 Registerkarte "Statistik" 4-8

4.3.2.3 Registerkarte "Konfiguration" 4-10

4.3.3 Symbol zur Anzeige des Modem-Status 4-11

4.4 Deinstallation des SAGEM F@st ^TM 840 4-12

5. Installation Mac OS X 5-1

5.1 Installation SAGEM F@st ™ 840 5-2
5.2 Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX) 5-4
5.3 Trennung der Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX) 5-7
5.4 Tools "Diagnostics" 5-8
5.5 Deinstallation des SAGEM F@st ™ 840 5-9

A. Anhang A - Störungsbeseitigung des SAGEM F@st™ 840 A-1

A.1 Kontrolllampen der Vorderseite des Modems A-2

A.1.1 Kontrolllampe "ADSL" blinkend A-2
A.1.2 Kontrolllampen "ADSL" und "PWR" aus A-3
A.1.3 Kontrolllampen "ADSL" aus und "PWR" leuchtend A-3
A.1.4 Kontrolllampen "ADSL" dauerhaft leuchtend und "PWR" leuchtend A-3

B. Anhang B - Sicherheitsvorschriften B-1

B.1 Sicherheitsvorschriften B-2
C. Anhang C - Technische Daten C-1
C.1 Eigenschaften der Hardware C-2
C.2 Eigenschaften der Software C-4
C.3 Kompatibilität PC und Mac C-4
D. Anhang D - Glossar D-1

1. Einleitung

Dieses Kapitel behandelt: ▶ die Präsentation des Modems SAGEM F@st™ 840 § 1.1 ▶ die EDV-Voraussetzungen § 1.2

Warnung

In dieser Anleitung verwendetes Warnsymbol

In dieser Anleitung verwendetes Informationssymbol

Sicherheits- vorschriften

Lesen Sie vor dem Anschluss des Geräts die Sicherheitsvorschriften im Anhang A dieser Bedienungsanleitung durch.

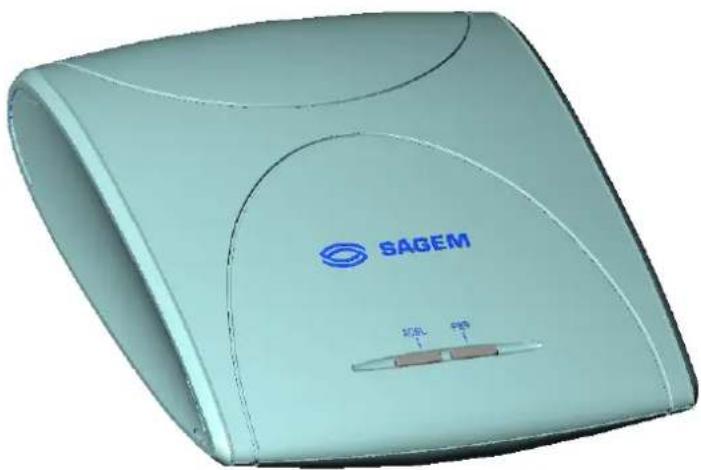

1.1 Präsentation

Das SAGEM F@st™ 840 ist ein ADSL-Modem (ISDN), das die einfache Navigation im Internet mit einer Übertragungsgeschwindigkeit bis zu 8 Mbit/s erlaubt. Es dient der Datenübertragung zwischen einem per USB-Schnittstelle angeschlossenen Terminal (PC oder Mac) und einem Internet-Serviceprovider (ISP) über eine ADSL-Verbindung.

Das SAGEM F@st™ 840 unterstützt die folgenden Encapsulation-Verfahren:

• RFC 1483 Bridge im VCMUX-Modus,
• RFC 1483 Bridge im LLC-Modus,
• RFC 1483 Router im VCMUX-Modus,
• RFC 1483 Router im LLC-Modus.

Diese Bedienungsanleitung informiert nur über den RFC Bridge Modus (LLC oder VCMUX).

Einer seiner Vorzüge besteht darin, dass es über die USB-Schnittstelle versorgt wird und daher weder ein Netzteil noch ein Netzkabel benötigt.

Das SAGEM F@st™ 840 enthält die beiden folgenden Schnittstellen:

USB-Schnittstelle
Fernnetzschnittstelle (ADSL)

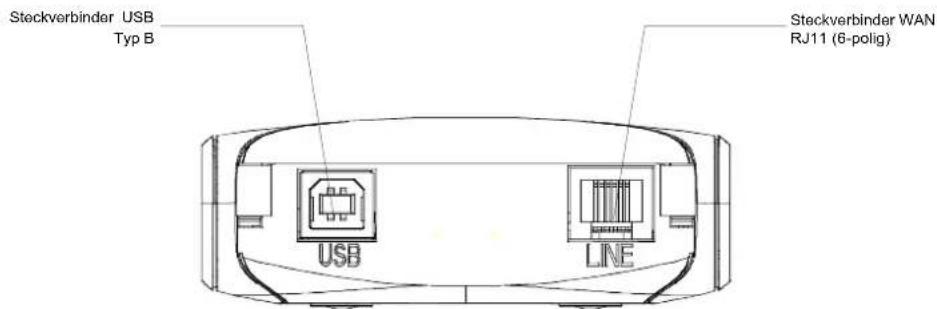

Die Zugänge zu den Schnittstellen befinden sich an der Rückseite des Gehäuses:

Zwei Kontrolllampen auf dem Gehäuse tragen von links nach rechts die Aufschrift "ADSL" und "PWR" (siehe Anhang A - Störungsbeseitigung für die Interpretation der Kontrolllampen).

Lieferumfang

Das SAGEM F@st™ 840 wird in einer Verpackung mit folgendem Inhalt geliefert

➢ 1 Modem SAGEM F@st™ 840
➢ 1 USB-Verbindungskabel Typ A / Typ B
➢ 1 Telefonanschlusskabel RJ45 / RJ11
1 CD-ROM

Anmerkung: Diese Liste ist nicht erschöpfend, die Verpackung kann ebenfalls Sicherheitsvorschriften und andere Dokumente enthalten.

Die CD-ROM enthält:

• die Treiber des Modems SAGEM F@st™ 840 für Windows® und Macintosh,
• die Bedienungsanleitung des Modems SAGEM F@st™ 840 als Datei im PDF-Format.
• die Software Acrobat® Reader™ für das Lesen der Dateien im PDF-Format.

Unvollständige oder beschädigte Lieferung

Wenn die Ausrüstung bei der Lieferung beschädigt oder unvollständig ist, wenden Sie sich an den Internet-Serviceprovider (ISP) Ihres Modems SAGEM F@st™ 840

1.2 Voraussetzungen

Der Betrieb des SAGEM F@st™ 840 setzt die folgenden Elemente voraus:

Telefonleitung

➢Telefonleitung, die für die ADSL-Datenübertragung geeignet ist.

Filterweichen gemäß den ADSL-Standards (Betrieb mit einem analogen Endgerät wie Telefon oder Fax)
➢ Abonnement bei einem Internet-Serviceprovider (für den Internetanschluss).

Computer

Minimalkonfiguration des Computers:

mit USB-Port

➢ Unter Windows XP Pentium II, 400 MHz, RAM: 128 MByte
Unter Windows 2000 Pentium II, 266 MHz, RAM: 64 MByte
Unter Windows ME Pentium II, 233 MHz, RAM: 64 MByte
Unter Windows 98FE Pentium II, 166 MHz, RAM: 32 MByte
Unter Windows 98SE Pentium II, 166 MHz, RAM: 32 MByte
Unter MacOS 8.6 - 9.x Power PC G3, 233 MHz, RAM: 64 MByte
Unter MacOS X Power PC G3, 233 MHz, RAM: 128 MByte

Freier Speicherplatz des Computers

30 MByte

Ein Webbrowser

Internet- Serviceprovider (ISP)

Für den Internetzugang muss Ihnen der Internet-Serviceprovider (ISP) folgende Elemente zur Verfügung stellen:

➢ 1 Benutzername (User)
➢ 1 Passwort (Password)

1 - Einleitung

2. Anschluss des SAGEM F@st™ 840

Dieses Kapitel behandelt: ➤ den Anschluss des Modems § 2.1

den Anschluss der analogen Endgeräte § 2.1.1

2.1 Anschluss des Modems

ACHTUNG

Sie dürfen das Modem nicht mit Hilfe des USB-Kabels an den Computer anschließen, bevor die Treiber der CD-ROM installiert wurden.

Verwenden Sie ausschließlich das mit dem SAGEM F@st™ 840 gelieferte Telefonanschlusskabel RJ45 / RJ11 für den Anschluss an das Fernnetz.

Der Anschluss muss unbedingt in der folgenden Reihenfolge durchgeführt werden:

1 Schließen Sie den RJ45 Stecker des Telefonanschlusskabels an den Eingang-Splitter an.
2 Schließen Sie den RJ11 Stecker des Telefonanschlusskabels an die entsprechende Buchse des Modems an: LINE

Bei der Verwendung von Eingangs-Splittern oder Mikrofiltern muss deren Ausgang ebenfalls mit einem RJ11-Stecker ausgerüstet sein. Sollte dies nicht der Fall sein, wenden Sie sich an ihren Netzbetreiber, um einen Adapter oder ein spezielles Kabel zu erhalten.

3 Schließen Sie den flachen Steckverbinder des USB-Kabels an einen entsprechenden USB-Steckverbinder Typ A des Computers (bzw. ggf. des HUB) mit folgender Markierung an:

4 Schließen Sie den quadratischen Steckverbinder des USB-Kabels an den Steckverbinder an der Rückseite des Modems mit der Markierung USB an, wenn die Treiber-Installationssoftware Sie dazu auffordert.

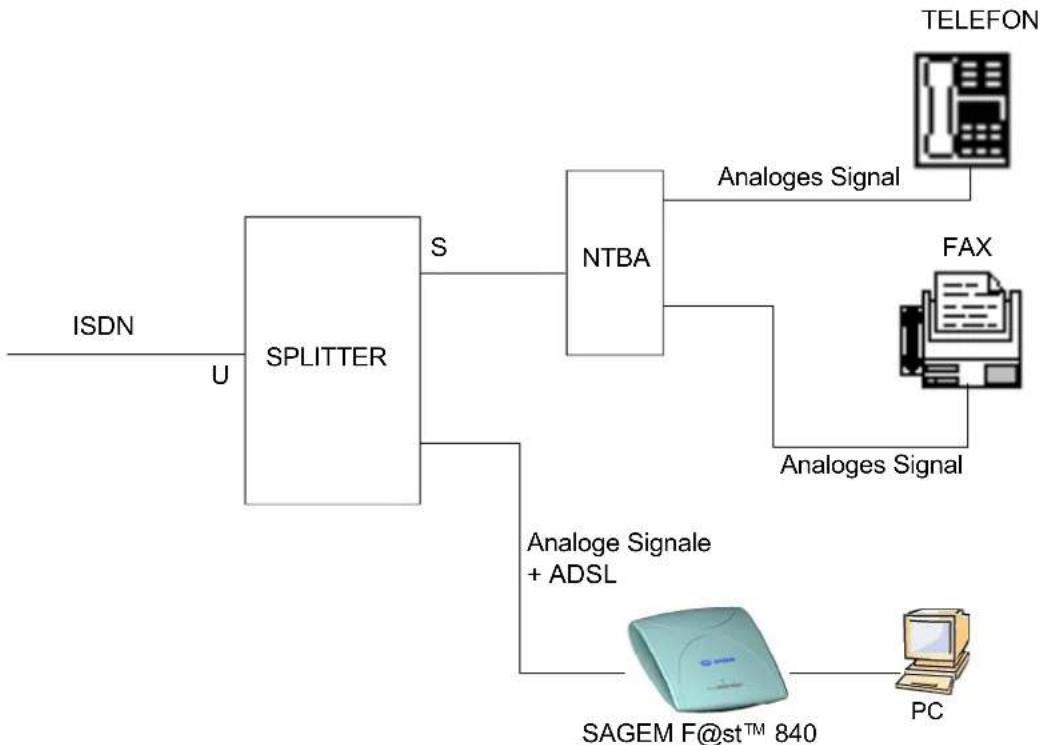

2.1.1 Anschluss der analogen Endgeräte

Der gemeinsame Betrieb des SAGEM F@st™ 840 mit analogen Endgeräten auf derselben Telefonleitung macht die Verwendung von einer Filterweiche notwendig (Splitter).

Die Höchstzahl der analogen Endgeräte, die angeschlossen werden können, wird Ihnen von Ihrem Netzbetreiber mitgeteilt.

3. Installation unter Microsoft Windows

Dieses Kapitel ➤ die Installation des SAGEM F@st ™ 840 § 3.1

behandelt: ➤ die Internetverbindung im RFC Bridge Modus (LLC oder § 3.2 VCMUX)

die Trennen der Internetverbindung im RFC 1483 Bridge § 3.3 Modus (LLC oder VCMUX)
den Status des Modems SAGEM F@st™ 840 § 3.4
➢ die Deinstallation des SAGEM F@st™ 840 § 3.5

Die nachfolgend beschriebenen Verfahren Installation, Überprüfung der Installation und Deinstallation wurden willkürlich unter Windows XP durchgeführt. Die Installation unter anderen Windows-Betriebssystemen (98FE, 98SE, ME und 2000) kann leichte Unterschiede aufweisen.

3.1 Installation des SAGEM F@st ™ 840

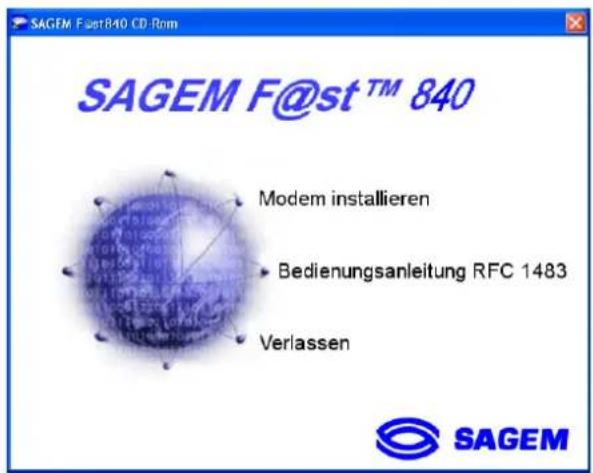

1 Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers ein; der nebenstehende Bildschirm wird angezeigt. Klicken Sie auf "Modem installieren".

Anmerkung: Falls der Bildschirm nicht angezeigt wird: Wählen Sie im Menü Start den Befehl Ausführen und geben Sie Folgendes ein: " :\autorun.exe (zum Beispiel e:\autorun.exe) und klicken Sie auf OK.

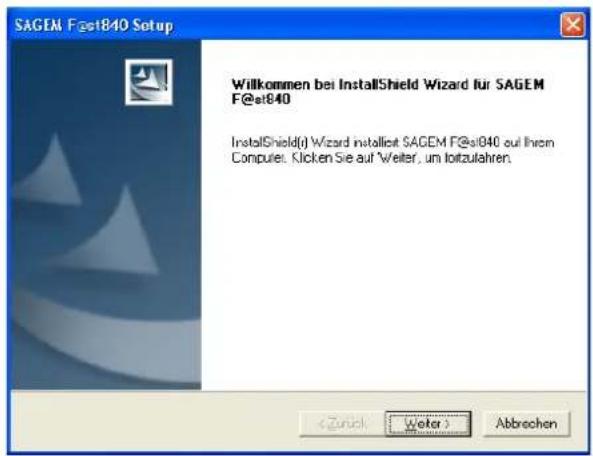

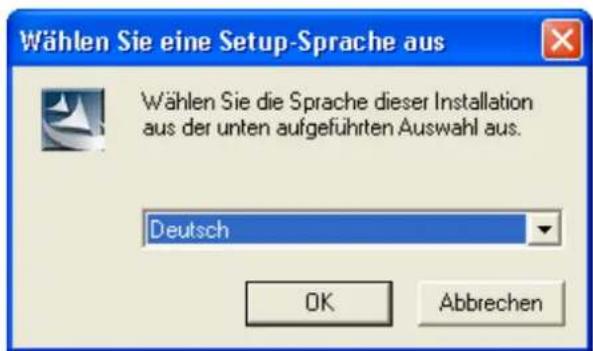

2 Der folgende Bildschirm wird angezeigt. Wählen Sie in der Liste die gewünschte Sprache aus und klicken Sie anschließend auf OK

3 Der folgende Bildschirm wird angezeigt. Klicken Sie auf Weiter, um fortzufahren

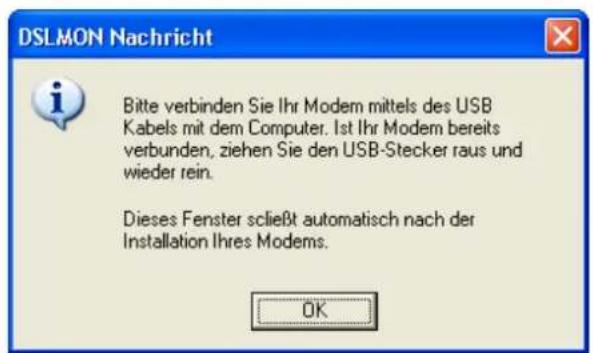

4 Nach der Kopie der Dateien auf die Festplatte des Computers wird der folgende Bildschirm angezeigt. Schließen Sie das USB-Kabel an den mit USB gekennzeichneten Steckverbinder an der Rückseite des Modems SAGEM F@st™ 840 an.

5 Windows führt daraufhin die Installation der unterschiedlichen Softwareelemente durch. Bitte warten Sie, bis eine Meldung den Abschluss der Installation anzeigt oder Windows Sie zum Neustart des Computers auffordert.

Anmerkung: Nach dem Anschluss des Modems unter Windows 98 FE oder SE, kann das Betriebssystem die Installations-CD-ROM von Windows verlangen. Legen Sie die entsprechende CD-ROM ein, um die Installation fort zu setzen.

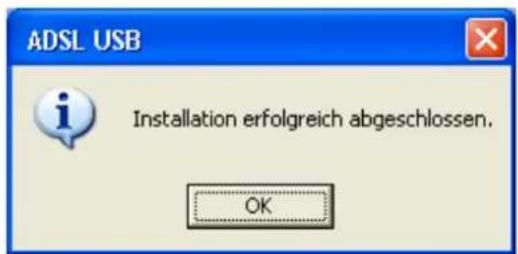

6 Wenn die Installation abgeschlossen ist, wird der folgende Bildschirm angezeigt; klicken Sie auf OK

Anmerkung: Je nach Konfiguration des PC und des installierten Betriebssystems kann Sie Windows ebenfalls zum Neustart des Computers auffordern. Dieser Neustart ist in diesem Fall für den einwandfreien Betrieb des Modems unerlässlich.

7 Sie können nur die Prüfung der Installation Ihres Modems gemäß den Anweisungen in folgendem Abschnitt durchführen: § 3.4.1.

Deinstallation

Das Deinstallationsverfahren ist beschrieben in Abschnitt 3.5.

3.2 Internetverbindung im RFC Bridge Modus (LLC oder VCMUX)

Zur Herstellung einer Verbindung muss Ihr Computer konfiguriert werden.

Die Konfiguration Ihres Computers kann je nach Betriebssystem (Windows® XP, Windows® 2000, Windows® ME, Windows® 98FE oder Windows® 98SE) leichte Unterschiede aufweisen. Diese Unterschiede betreffen insbesondere die Bezeichnung der Menüs und der Befehle und das Aussehen der Fenster

Unter Windows® XP, zum Beispiel, müssen Sie wie folgt vorgehen:

Wenn Ihr Modem im RFC 1483 Bridge Modus (LLC oder VCMUX) funktioniert, müssen Sie unbedingt eine PPPoE-Zugangssoftware verwenden (nicht im Lieferumfang enthalten), um die Internetverbindung herzustellen.

Nur Windows® XP ist mit einem nativen PPPoE-Kommunikationsstapel ausgestattet. Für die sonstigen Windows-Versionen® müssen Sie sich an Ihren Internet-Serviceprovider (ISP) wenden oder auf Ihrem Computer eine der auf dem Markt verfügbaren Lösungen installieren (zum Beispiel: Enternet 300 oder RasPPPoE).

Die PPPoE-Schicht von Windows® XP wird für die Internetverbindung verwendet.

Das Verfahren läuft in 2 Phasen ab:

• Konfiguration der Internetverbindung (Schritte 1 bis 9),
• Eigentliche Internetverbindung (Schritte 10 und 12).

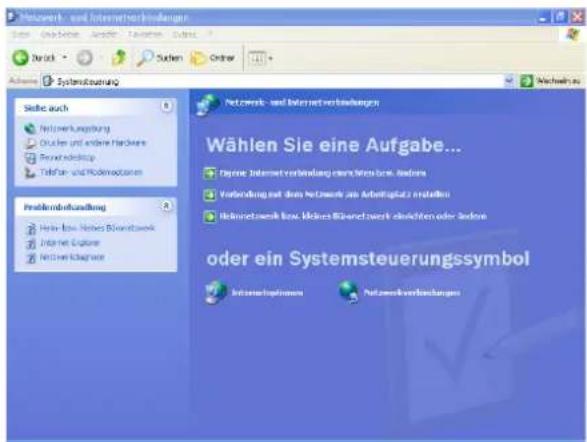

1 Wählen Sie das Menü Start, Systemsteuerung, Netzwerk- und Internetverbindungen; der nebenstehende Bildschirm wird angezeigt. Klicken Sie auf Netzwerkverbindungen.

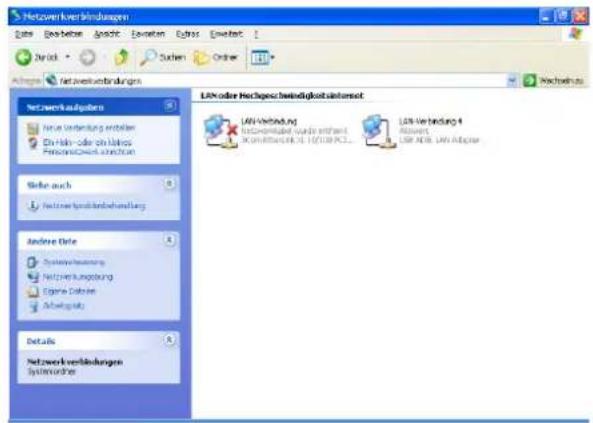

2 Der Verbindungsbildschirm wird angezeigt.

Klicken Sie auf "Neue Verbindung erstellen" im Feld "Netzwerkaufgaben",

oder wählen Sie in der Menüleiste Datei / Neue Verbindung.

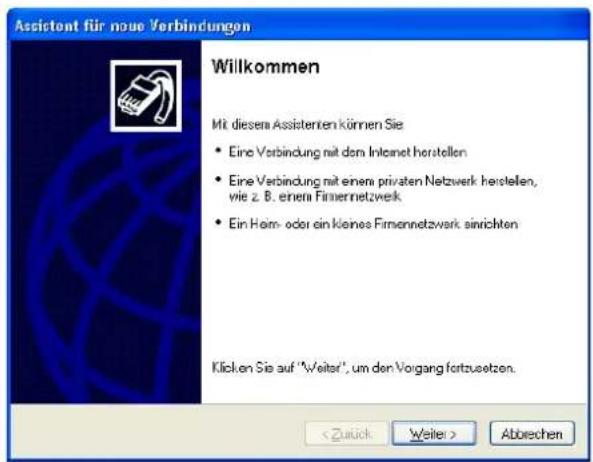

3 Die Willkommenseite wird angezeigt.

Klicken Sie auf Weiter.

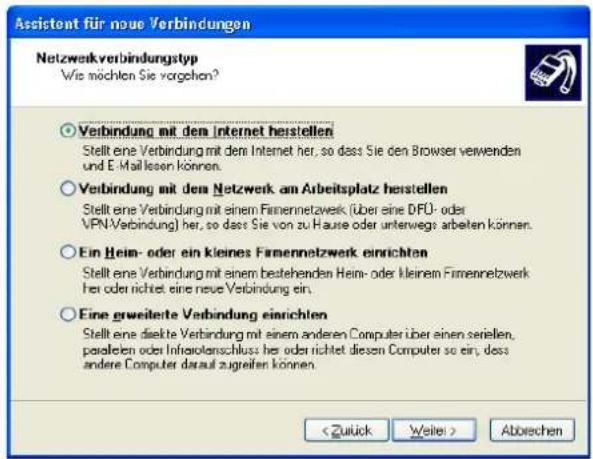

4 Der folgende Bildschirm wird angezeigt.

Wählen Sie "Verbindung mit dem Internet herstellen".

Klicken Sie anschließend auf Weiter.

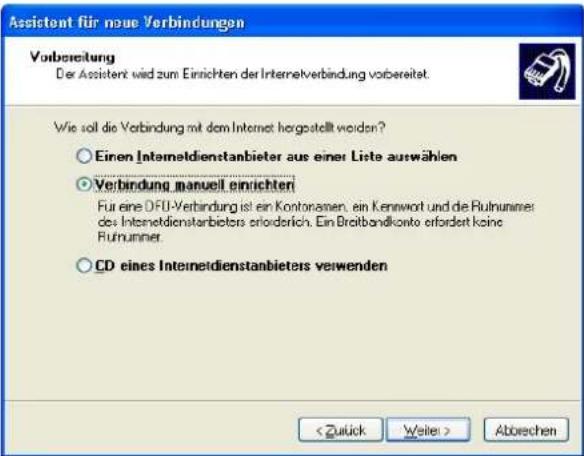

5 Der folgende Bildschirm wird angezeigt.

Wählen Sie "Verbindung manuell einrichten".

Klicken Sie anschließend auf Weiter.

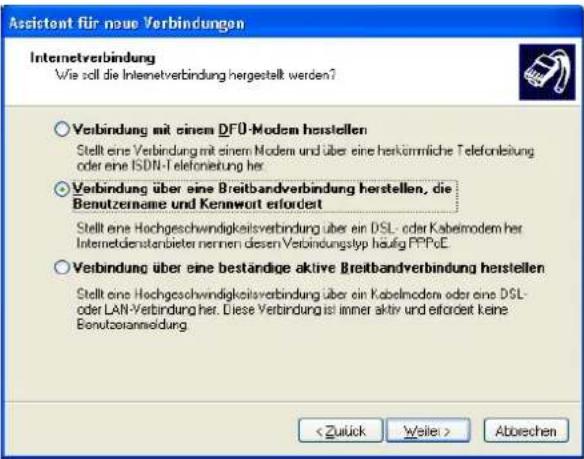

6 Der folgende Bildschirm wird angezeigt.

Wählen Sie "Verbindung über eine Breitbandverbindung herstellen, die Benutzername und Kennwort erfordert".

Klicken Sie anschließend auf Weiter.

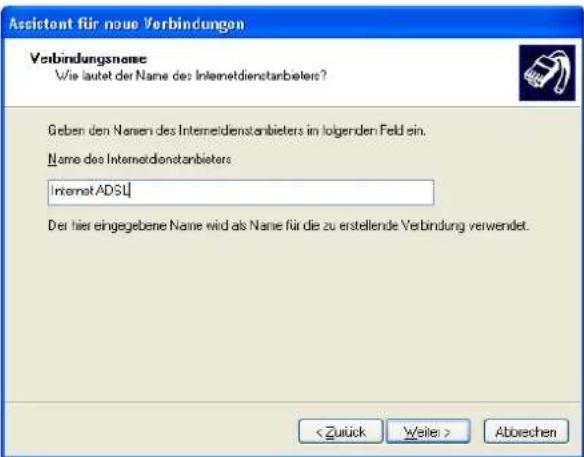

7 Der folgende Bildschirm wird angezeigt.

Geben Sie einen Verbindungsnamen ein (zum Beispiel Internet ADSL).

Klicken Sie anschließend auf Weiter.

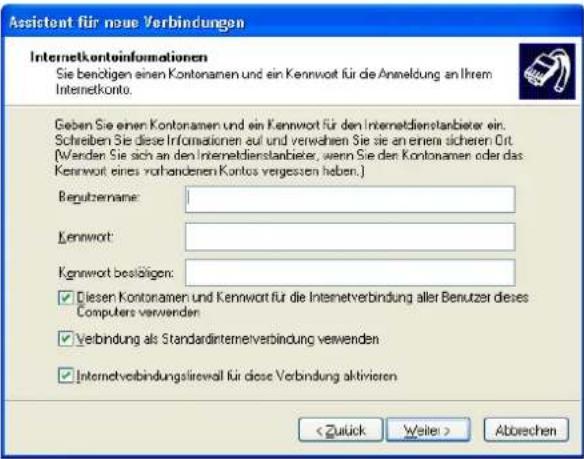

8 Der folgende Bildschirm wird angezeigt.

Geben Sie Ihren "Benutzernamen" ein,

geben Sie ihr "Kennwort" ein und bestätigen Sie es

Anmerkung: Diese Angaben erhalten Sie von Ihrem Internet- Serviceprovider (ISP).

Klicken Sie anschließend auf Weiter.

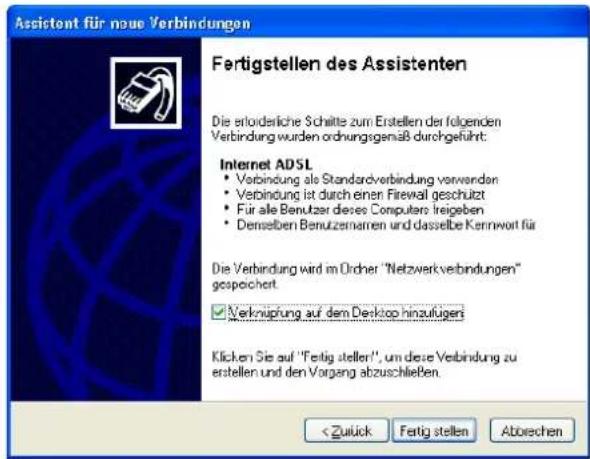

9 Der folgende Bildschirm wird angezeigt.

Aktivieren Sie das Kontrollkästchen, wenn Sie eine Verknüpfung Internet ADSL auf dem Desktop hinzufügen wollen.

Klicken Sie anschließend auf Fertig stellen.

11 Wenn Sie das entsprechende Kontrollkästchen aktiviert haben, wurde das Symbol  Internet ADSL auf dem Desktop hinzugefügt. 12 Öffnen Sie Ihren Browser und greifen Sie auf das Internet zu.

3.3 Trennen der Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX)

Unter Windows® XP, zum Beispiel, müssen Sie wie folgt vorgehen: Wählen Sie im Menü Start, Verbindungen / Internet ADSL oder doppelklicken Sie auf das  Symbol Internet ADSL, wenn Sie es auf dem Desktop hinzugefügt haben Der nebenstehende Bildschirm wird angezeigt Klicken Sie auf die Schaltfläche Trennen

3.4 Status des Modems SAGEM F@st ™ 840

3.4.1 Prüfung der Installation des SAGEM F@st ™ 840

1 Wählen Sie im Menü Start Systemsteuerung und doppelklicken Sie anschließend auf System; das Fenster Systemeigenschaften wird angezeigt. 2 Wählen Sie die Registerkarte Hardware und klicken Sie anschließend im Feld Geräte-Manager auf die entsprechende Schaltfläche. 3 Der Bildschirm Geräte-Manager wird angezeigt. Drücken Sie auf PLUS (+) des Verzeichnisses "Netzwerkadapter", um die Liste der installierten Netzwerkadapter auf zu klappen. 4 Überprüfen Sie, ob der Netzwerkadapter USB ADSL LAN Adapter vorhanden ist.

3.4.2 Tools "Diagnostics"

 Mit dieser Anwendung kann der Benutzer den Zustand der ADSL-Leitung überwachen. 1 Nach der Installation des Modems und dem Anschluss des Modems an den PC über das USB-Kabel wird das nebenstehende Diagnostics-Symbol unten rechts in der Taskleiste Ihres Desktops angezeigt(umrahmtes Symbol). Doppelklicken Sie auf das Symbol Diagnostics,  Anmerkung: Wenn das Symbol Diagnostics nicht in der Taskleiste angezeigt wird, wählen Sie es über das Menü Start aus: Programme / SAGEM F@st™ 840 / Diagnostics.  Dieses Tool wird bei jedem Start von Windows® automatisch gestartet. Die Farbe des Symbols zeigt den aktuellen Status des Modems an (siehe § 3.4.3) 2 Der folgende Diagnostics-Bildschirm SAGEM F@st840 wird angezeigt.  Die folgende Tabelle beschreibt die Bedeutung der einzelnen Felder.

Feld Beschreibung
DSL Status	Nicht erkannt	Der Computer hat die Anwesenheit des Modems an einem der zugewiesenen USB-Ports nicht festgestellt
	Leerlauf	ADSL-Verbindung nicht synchronisiert. Es ist nicht möglich, eine Internetverbindung herzustellen
	Initialisierung	Der Computer hat die Anwesenheit des Modems an einem zugewiesenen USB-Port festgestellt und die ADSL-Synchronisation ist im Gange
	Betriebsbereit	ADSL-Verbindung synchronisiert. Es ist möglich, eine Internetverbindung herzustellen
Leitungsgeschwindigkeit	Übertragungs- bzw. Sendegeschwindigkeit (zum Internet übertragene Daten), die von der ADSL-Verbindung ausgehandelt wurde (in kbit/s)
Transmit
Datenrate	Aktuelle Übertragungsgeschwindigkeit des Benutzers (in kbit/s)
Leitungsgeschwindigkeit	Eingangs- bzw. Empfangsgeschwindigkeit (vom Internet empfangene Daten), die von der ADSL-Verbindung ausgehandelt wurde (in kbit/s)
Receive
Datenrate	Aktuelle Empfangsgeschwindigkeit des Benutzers (in kbit/s)

Informationen zur Version

Klicken Sie mit der rechten Maustaste auf das Symbol von Diagnostics oder auf die Titelleiste von Diagnostics und wählen Sie anschließend "Über ...", daraufhin wird der nebenstehende Bildschirm angezeigt.

SAGEM F@st840 vx.y.z

Produktversion (zum Beispiel v1.1.4)

Feld Beschreibung
GUI Version	Zeigt die Version der Anwendung Diagnostics an
Hardware	Zeigt die Version des Chipset an
Driver	Zeigt die Version des Modemdrivers an
Firmware	Zeigt die Version des integrierten Codes an

3.4.3 Symbol "Diagnostics"

 Das Symbol wird automatisch bei jedem Start von Windows® gestartet und erscheint unten rechts in der Taskleiste Ihres Desktops  Die folgende Tabelle fasst die Zustände des Modems bezüglich der unterschiedlichen Diagnostics-Symbole zusammen:

Symbol Bedeutung (DSL Status)
	Nicht gefunden
	Nicht synchronisiert
	Synchronisation im Gange
	Betriebsbereit

3.5 Deinstallation des SAGEM F@st ™ 840

1 Klicken Sie mit der linken Maustaste auf das Menü Start in der Taskleiste. Wählen Sie Alle Programme (Programme unter Windows® 98FE, 98SE, ME und 2000), SAGEM F@st840, und anschließend F@st840 deinstallieren  2 Der folgende Bildschirm wird angezeigt. Wählen Sie in der Liste die gewünschte Sprache aus und klicken Sie anschließend auf OK  3 Der folgende Bildschirm wird angezeigt. Klicken Sie auf OK  4 Der folgende Bildschirm wird angezeigt. Trennen Sie gegebenenfalls Ihr Modem und klicken Sie auf OK. Die Deinstallation ist beendet.

4. Installation unter Mac OS 8.6 oder Mac OS 9.x

Dieses Kapitel behandelt: ➤ die Installation des SAGEM F@st™ 840 § 4.1 > die Internetverbindung im RFC 1483 Bridge Modus § 4.2 (LLC oder VCMUX) den Status des Modems SAGEM F@st ^TM 840 § 4.3 ➢ die Deinstallation des SAGEM F@st™ 840 § 4.4 Zur Erinnerung: Das SAGEM F@st™ 840 kann unter allen folgenden Betriebssystemen installiert werden: - MacOS 8.6, - MacOS 9.x, - MacOS X (10.1 und 10.2).  Das vorliegende Kapitel 4 behandelt nur die Installation unter den Betriebssystemen MacOS 8.6 oder MacOS 9.x. Die nachfolgend beschriebenen Verfahren Installation, Verbindung, Überprüfung der Installation und Deinstallation wurden willkürlich unter MacOS 9.2 durchgeführt.

4.1 Installation SAGEM F@st ™ 840

1 Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers ein; ein Symbol erscheint auf dem Desktop. Doppelklicken Sie auf dieses Symbol, um den Inhalt der CD-ROM anzuzeigen. 2 Doppelklicken Sie auf das Verzeichnis Mac OS 8.6 - 9.x und doppelklicken Sie anschließend auf die Datei install, um das Installationsprogramm zu starten. 3 Der folgende Installationsbildschirm wird angezeigt.   4 Der nebenstehende Bildschirm wird angezeigt. Schließen Sie das USB-Kabel an den mit USB gekennzeichneten Steckverbinder an der Rückseite des Modems SAGEM F@st™ 840 an. Klicken Sie anschließend auf   5 Die Installation ist beendet. Der Bildschirm mit der Neustart-Aufforderung wird angezeigt. Klicken Sie auf Weiter 6 Ein dreieckiges Symbol zur Anzeige des Modem-Status wird in der Einstellungenleiste angelegt. 7 Am Ende des Installationsprozesses wird das Symbol des Diagnose-Tools auf dem Desktop angelegt  8 Sie können nur die Prüfung der Installation Ihres Modems gemäß den Anweisungen in folgendem Abschnitt durchführen: 4.3.1.

Deinstallation

Das Deinstallationsverfahren ist beschrieben in Abschnitt 4.4.

4.2 Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX)

 Um eine Internetverbindung herzustellen müssen Sie vorher eine PPPoE-Verbindungssoftware installieren. Diese Software ist nicht im Lieferumfang enthalten; bitte wenden Sie sich an Ihren Internet-Serviceprovider (ISP).

4.3 Status des Modems SAGEM F@st ™ 840

4.3.1 Prüfung der Installation

1 Wählen Sie in der Menüleiste Apple / Kontrollfelder / Modem; der nebenstehende Bildschirm wird angezeigt. Das Feld "Verbindung" muss Folgendes anzeigen: ADSL USB Modem Im Bereich Einstellung muss das Feld "Modem" den Namen des Modems anzeigen: ADSL USB Modem

4.3.2 Tools "Diagnostics"

 Mit dieser Anwendung kann der Benutzer den Zustand der ADSL-Leitung überwachen und das Modem SAGEM F@st ^TM 840 konfigurieren. 1 Nach der Installation des Modems und dem Anschluss des Modems an den Macintosh über das USB-Kabel wird das Diagnostics-Symbol auf dem Desktop angezeigt. Doppelklicken Sie auf das Symbol des Tools Diagnostics oder Klicken Sie auf das dreieckige Symbol in der Kontrolleiste  2 Der Diagnose-Bildschirm wird angezeigt. Dieser enthält drei Registerkarten: Betrieb, Statistik, Konfiguration.   Auf jeder Registerkarte wird unten rechts ein quadratisches Symbol angezeigt, dessen Hintergrundfarbe den aktuellen Status des Modems anzeigt (siehe § 4.3.3). Auf jeder der Registerkarten erscheint unten in der Mitte eine Schaltfläche "Änderungen speichern". Wenn Sie eine Änderung durchführen, wird diese Schaltfläche "aktiviert". Klicken Sie auf diese Schaltfläche, um die Änderungen anzuwenden; ein Fenster mit der Neustart-Aufforderung wird angezeigt. Klicken Sie auf OK, und starten Sie Ihren Computer neu.

4.3.2.1 Registerkarte "Betrieb"

 Bereich "ADSL Status"

Feld Beschreibung
Modem Status
	Das Modem ist nicht mit dem USB-Port	Der Computer hat die Anwesenheit des Modems an einem der zugewiesenen USB-Ports nicht festgestellt
	Das Modem wartet auf die Antwort des Treibers	ADSL-Verbindung nicht synchronisiert. Es ist nicht möglich, eine Internetverbindung herzustellen
	Das Modem wird initialisiert	Der Computer hat die Anwesenheit des Modems an einem zugewiesenen USB-Port festgestellt und die ADSL-Synchronisation ist im Gange
	Das Modem ist betriebsbereit	ADSL-Verbindung synchronisiert. Es ist möglich, eine Internetverbindung herzustellen
Leitungsart	G.DMT
	G.LITE
	ANSI T1.413
Modem Reset	Klicken Sie auf diese Schaltfläche, um das Modem zurückzusetzen.

Bereich "ADSL Leistung"

Feld Beschreibung
Leitungsrate	Übertragungs- bzw. Sendegeschwindigkeit (zum Internet übertragene Daten), die von der ADSL-Verbindung ausgehandelt wurde (in kbit/s)
Senden
Datenrate	Aktuelle Übertragungsgeschwindigkeit des Anwenders (in kbit/s)
Leitungsrate	Eingangs- bzw. Empfangsgeschwindigkeit (vom Internet empfangene Daten), die von der ADSL-Verbindung ausgehandelt wurde (in kbit/s)
Empfangen
Datenrate	Aktuelle Empfangsgeschwindigkeit des Benutzers (in kbit/s)

4.3.2.2 Registerkarte "Statistik"

 Bereich "ADSL"

Feld Beschreibung
Tx Rate	Gibt die Übertragungs- bzw. Sendegeschwindigkeit (zum Internet übertragene Daten) an, die von der ADSL-Verbindung ausgehandelt wurde (in kbit/s)
FEC	Gibt die Anzahl der FEC-Fehler seit dem Verbindungsaufbau an
VID - CPE	Gibt die VID (Kennzeichen) der ADSL-Ausrüstung auf Netzbetreiberseite (ATU-C) an
Rx Rate	Gibt die Eingangs- bzw. Empfangsgeschwindigkeit (vom Internet empfangene Daten) an, die von der ADSL-Verbindung ausgehandelt wurde (in kbit/s)
Marge	Gibt die aktuelle Marge (in dB) an
VID - CO	Gibt die VID der ADSL-Ausrüstung auf Abonnentenseite (ATU-R) an
CRC	Gibt die Anzahl der CRC-Fehler seit dem Übertragungsbeginn an
Daempfung	Gibt die aktuelle Dämpfung (in dB) an
aktualisieren	Diese Schaltfläche erlaubt die Wiederherstellung aller aktuellen Werte dieser Zähler

Bereich "ATM"

Feld Beschreibung
Zellen Rx	Gibt die Anzahl der seit dem Verbindungsaufbau empfangenen Zellen an
VPI	Gibt den VPI im Kopf der ATM-Zelle an
Zellen Tx	Gibt die Anzahl der seit dem Verbindungsaufbau übertragenen Zellen an
VCI	Gibt den VCI im Kopf der ATM-Zelle an
HEC	Gibt die Anzahl der HEC-Fehler seit dem Verbindungsaufbau an
Entwurf	Gibt den ATM-Entwurf-Status an (Gut oder Schlecht)

Bereich "Pakete"

Feld Beschreibung
Pakete Rx	Gibt die Anzahl der seit dem Verbindungsaufbau empfangenen AAL5-Pakete an
Pakete Tx	Gibt die Anzahl der seit dem Verbindungsaufbau übertragenen AAL5-Pakete an
Verlust	Gibt die Anzahl der seit dem Verbindungsaufbau verlorenen AAL5-Pakete an

4.3.2.3 Registerkarte "Konfiguration"

 Bereich "Konfiguration"

Feld Beschreibung
ATM Kanal VPI	Zeigt standardmäßig 8 an. Dieses Feld erlaubt die Eingabe eines VPI-Werts zwischen 0 und 255
ATM Kanal VCI	Zeigt standardmäßig 35 an. Dieses Feld erlaubt die Eingabe eines VCI-Werts zwischen 0 und 65535
Encapsulation Type RF	C 1483 Bridge LLC
	RFC 1483 Bridge VCMUX
	RFC 1483 Router LLC (Standardwert)
	RFC 1483 Router VCMUX
ADSL Standard ANSI TI	413
	G.DMT
	G.LITE
	Multistandard (Standardwert)

Bereich "Versions Information"

Versions Information (Vx.y.z)

Produktversion (zum Beispiel V1.1.3)

Feld Beschreibung
Treiber	Zeigt die Version des Modemtreibers an
Monitor	Zeigt die Version der Diagnose-Anwendung an
Firmware	Zeigt die Version des integrierten Codes an
Hardware	Zeigt die Version des Chipset an

4.3.3 Symbol zur Anzeige des Modem-Status

Die folgende Tabelle fasst die Zustände des Modems bezüglich der Hintergrundfarbe des Symbols zusammen.

Symbolam Bildschirm"SAGEM Monitor"	Symbolin derKontrolleiste	Bedeutung (DSL Status)
		Modem am USB-Port nicht gefunden
		Das Modem wartet auf die Antwort des Treibers
		Synchronisation ADSL im Gange
		Das Modem ist betriebsbereit

4.4 Deinstallation des SAGEM F@st ™ 840

1 Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers ein; ein Symbol erscheint auf dem Desktop. Doppelklicken Sie auf dieses Symbol, um den Inhalt der CD-ROM anzuzeigen. 2 Doppelklicken Sie auf das Verzeichnis Mac OS 8.6 - 9.x, doppelklicken Sie anschließend auf die Datei install, um das Installations-/Deinstallations-Programm zu starten. 3 Der folgende Bildschirm wird angezeigt. Wählen Sie oben links in der Liste Deinstallieren Klicken Sie anschließend unten rechts auf die Schaltfläche Deinstallieren  4 Der folgende Bildschirm wird angezeigt. Klicken Sie auf Fortfahren  5 Die nebenstehende Meldung fordert Sie zum Neustart Ihres Computers vor der Neuinstallation der Modemtreiber auf. Klicken Sie auf OK  6 Die Deinstallation war erfolgreich. Klicken Sie auf OK  Sie können nun Ihren Computer neu starten.

5. Installation Mac OS X

Dieses Kapitel behandelt: ▶ die Installation des SAGEM F@st™ 840 § 5.1 > die Internetverbindung im RFC 1483 Bridge Modus § 5.2 (LLC oder VCMUX) > die Trennung der Internetverbindung im RFC 1483 § 5.3 Bridge Modus (LLC oder VCMUX) Tools "Diagnostics" § 5.4 > die Deinstallation des SAGEM F@st™ 840 § 5.5 Zur Erinnerung: Das SAGEM F@st™ 840 kann unter allen folgenden Betriebssystemen installiert werden: - MacOS 8.6, - MacOS 9.x, - MacOS X (10.1 und 10.2).  Das vorliegende Kapitel 5 behandelt nur die Installation unter dem Betriebssystem MacOS X (10.1 oder 10.2). Die nachfolgend beschriebenen Verfahren Installation, Verbindung und Trennung der Verbindung, Überprüfung der Installation und Deinstallation wurden willkürlich unter MacOS 10.2 durchgeführt. Die geringen Unterschiede zu MacOS 10.1 werden als Anmerkung beschrieben.

5.1 Installation SAGEM F@st ™ 840

1 Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers ein; ein Symbol erscheint auf dem Desktop. Doppelklicken Sie auf dieses Symbol, um den Inhalt der CD-ROM anzuzeigen. 2 Doppelklicken Sie auf das Verzeichnis Mac OS X und doppelklicken Sie anschließend auf die Datei install, um das Installationsprogramm zu starten. 3 Der nebenstehende Identifizierungs-Bildschirm wird angezeigt. Geben Sie ihren Namen und Ihr Benutzer-Kennwort oder einen Satz ein und klicken Sie anschließend auf   Anmerkung: Sie müssen über die "Administrator"-Rechte verfügen, um das Modem zu installieren. 4 Der nebenstehende Bildschirm wird angezeigt. Klicken Sie auf Installieren, um die Installation fort zu setzen  5 Die Installationssoftware zeigt daraufhin eine Meldung an, die darauf hinweist, dass nach der Installation der Neustart des Computers notwendig ist. Klicken Sie auf Fortfahren, um die Installation zu beginnen.  6 Nach der Kopie der Dateien auf die Festplatte wird der nebenstehende Bildschirm angezeigt. Schließen Sie das USB- Kabel an den mit USB gekennzeichneten Steckverbinder an der Rückseite des Modems SAGEM F@st™ 840 an, klicken Sie anschließend auf Weiter  7 Die Installation ist beendet. Der Bildschirm mit der Neustart-Aufforderung wird angezeigt. Klicken Sie auf Neustart  8 Am Ende des Installationsprozesses wird das Symbol des Diagnose-Tools auf dem Desktop angelegt

Deinstallation

Das Deinstallationsverfahren ist beschrieben in Abschnitt 5.5.

5.2 Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX)

Zur Herstellung einer Verbindung muss Ihr Computer konfiguriert werden.  Der Modus PPPoE ist unter Mac OS X nativ. Für die Internetverbindung müssen Sie unbedingt die Registerkarte PPPoE konfigurieren. Das Verfahren läuft in 2 Phasen ab: - Konfiguration der Internetverbindung (Schritte 1 bis 6), - Eigentliche Internetverbindung (Schritte 7 und 8). 1 Klicken Sie auf das Menü (Apfel) in der Menüleiste, wählen Sie "Systemeinstellungen", klicken Sie anschließend auf das Symbol "Netzwerk". Der folgende Bildschirm wird angezeigt. 2 Wählen Sie die Registerkarte PPPoE; der entsprechende Bereich wird angezeigt. 3 Geben Sie im Feld Name Ihren "Benutzernamen" an. 4 Geben Sie im Feld Kennwort Ihr "Kennwort" an. Anmerkung: Die Informationen "Account-Name" und "Kennwort" erhalten Sie von Ihrem Internet-Serviceprovider (ISP). 5 Wenn Sie wollen, aktivieren Sie das Kontrollkästchen "Kennwort sichern" für die weiteren Benutzer, aktivieren Sie das Kontrollkästchen "PPPoE-Status in der Menüleiste anzeigen" (empfohlen). 6 Klicken Sie auf Jetzt aktivieren, um die Eingabe anzuwenden.   Bei der ersten Verbindung muss das oben beschriebene Verfahren unbedingt durchgeführt werden. Für künftige Verbindungen genügt es, die Internetverbindung herzustellen, indem die folgenden Schritte 7 und 8 durchgeführt werden. 7 Doppelklicken Sie auf dem Desktop auf das Symbol für Ihre Festplatte Mac OS X. Öffnen Sie den Ordner Anwendungen, und doppelklicken Sie anschließend auf das Verbindungs-Symbol:  Internet-Verbindung (siehe Anmerkung) Der folgende Bildschirm wird angezeigt. Überprüfen Sie die Richtigkeit der Angaben in den Feldern "Konfiguration", "Name" und "Kennwort". Klicken Sie auf Verbinden, um die Verbindung herzustellen. Anmerkung: Wenn die Verbindung nicht zustande kommt, kann die falsche Eingabe des Namens und des Kennworts die Ursache sein. Klicken Sie in diesem Fall auf die Schaltfläche Bearbeiten..., um den Fehler zu beseitigen.  Unter Mac OS 10.1 ist das Verbindungs-Symbol folgendes Symbol:

Anmerkung:

 Internet Connect 8 Öffnen Sie Ihren Browser und greifen Sie auf das Internet zu.  Wenn Sie das Kontrollkästchen "Status in der Menüleiste anzeigen" aktiviert haben (siehe Schritte 5), können Sie ebenfalls wie folgt vorgehen: Klicken Sie auf das Verbindungs-Symbol in der Menüleiste. Wählen Sie Verbinden

5.3 Trennung der Internetverbindung im RFC 1483 Bridge Modus (LLC oder VCMUX)

1 Doppelklicken Sie auf dem Desktop auf das Symbol für Ihre Festplatte Mac OS X. Öffnen Sie den Ordner Anwendungen, und doppelklicken Sie anschließend auf das Verbindungs-Symbol:  Internet-Verbindung Anmerkung: Unter Mac OS 10.1 ist das Verbindungs-Symbol folgendes Symbol: Internet Connect Der folgende Bildschirm wird angezeigt. Klicken Sie auf die Schaltfläche Trennen, um das Modem zu trennen   Anmerkung: Als Bestätigung des Erfolgs des Verfahrens muss der Bildschirm den Status "Inaktiv" und die Schaltfläche Verbinden anzeigen.  Wenn Sie das Kontrollkästchen "Status in der Menüleiste anzeigen" aktiviert haben (siehe Schritte 5), können Sie ebenfalls wie folgt vorgehen: Klicken Sie auf das Verbindungs-Symbol in der Menüleiste. Wählen Sie Trennen.

5.4 Tools "Diagnostics"

 Mit dieser Anwendung kann der Benutzer den Zustand der ADSL-Leitung überwachen und das Modem SAGEM F@st ^TM 840 konfigurieren. Diese Anwendung ist in allen Betriebssystem vorhanden, die in § 1.2 - Voraussetzungen aufgeführt sind. Das Diagnose-Tool "ADSL Monitor" wurde bei der Installation des Modems in dem Verzeichnis "Anwendung" Ihrer Festplatte hinzugefügt. Sie können durch Doppelklick auf die Verknüpfung "ADSL Monitor" auf dem Desktop direkt darauf zugreifen.  Die Funktionen dieses Tools sind identisch mit jenen, die in Abschnitt 4.3.2 hinsichtlich der Betriebssysteme MacOS 8.6 und MacOS 9.x beschrieben sind.

5.5 Deinstallation des SAGEM F@st ™ 840

1 Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers ein; ein Symbol erscheint auf dem Desktop. Doppelklicken Sie auf dieses Symbol, um den Inhalt der CD-ROM anzuzeigen. 2 Doppelklicken Sie auf das Verzeichnis Mac OS X und doppelklicken Sie anschließend auf die Datei install, um das Installations-/Deinstallations-Programm zu starten. 3 Der nebenstehende Identifizierungs-Bildschirm wird angezeigt. Geben Sie ihren Namen und Ihr Benutzer-Kennwort oder einen Satz ein und klicken Sie anschließend auf OK  Anmerkung: Sie müssen über die "Administrator"-Rechte verfügen, um das Modem zu deinstallieren 4 Der nebenstehende Bildschirm wird angezeigt. Wählen Sie oben links in der Liste Deinstallieren Klicken Sie anschließend unten rechts auf die Schaltfläche Deinstallieren  5 Dieser Bildschirm informiert Sie darüber, dass alle aktiven Anwendungen bei der Deinstallation automatisch beendet werden. Klicken Sie auf Fortfahren

5 - Installation unter Mac OS X

6 Die nebenstehende Meldung fordert Sie zum Neustart Ihres Computers vor der Neuinstallation der Modemtreiber auf. Klicken Sie auf OK  7 Die Deinstallation ist beendet. Klicken Sie auf OK Sie können nun Ihren Computer neu starten.

A. Anhang A - Störungsbeseitigung des SAGEM F@st™ 840

Dieser Anhang erlaubt dem Benutzer die Beseitigung der unterschiedlichen Fehler, die bei der Installation oder beim Betrieb des SAGEM F@st 840 aufgetreten sind. Dazu verfügt er über die Kontrolllampen an der Vorderseite des Modems.

A.1 Kontrolllampen der Vorderseite des Modems

Die Vorderseite des Modems SAGEM F@st 840 ist mit 2 Kontrolllampen ausgestattet:

Markierung ADSL PWR
Zuordnung	Präsenz des WAN-Zugangs Präsenz Stromversorgung + USB
Farbe	Grün Grün
Dauerhaft leuchtend	ADSL-Verbindung hergestellt SAGEM F@st 840 unter Spannung
Aus	ADSL-Verbindung nicht hergestellt	SAGEM F@st 840 nicht versorgt oder nicht auf dem USB-Bus Ihres Computers gefunden (siehe § A.1.2)
Blinkend	ADSL-Verbindung im Gange (siehe § A.1.1)	-

A.1.1 Kontrolllampe "ADSL" blinkend

Dies bedeutet, dass das SAGEM F@st™ 840 versucht, eine Verbindung mit dem entfernen DSLAM herzustellen. Die Kontrolllampe bleibt in diesem Zustand, solange das Modem nicht mit einer aktiven ADSL-Leitung verbunden ist. Die ADSL-Verbindung erfolgt in weniger als einer Minute nach der Verbindung der ADSL-Leitung. \- Wenn nach Ablauf der Verbindungszeit die Kontrolllampe jedoch weiter blinkt: - Überprüfen Sie, dass das SAGEM F@st™ 840 richtig mit der ADSL-Leitung verbunden ist (entweder direkt oder über eine Filterweiche oder einen Mikrofilter). - Überprüfen Sie, dass die Kontaktstifte der Mini-Steckverbinder RJ11 weder verschmutzt noch beschädigt sind. - Überprüfen Sie bei Ihrem Internet-Serviceprovider (ISP), dass der ADSL-Modus tatsächlich auf der Telefonleitung aktiviert wurde, die Sie benutzen wollen. - Trennen Sie das USB-Kabel und schließen Sie es wieder an. - Starten Sie den Computer neu (PC oder Mac). - Überprüfen Sie bei Ihrem Internet-Serviceprovider (ISP), dass die auf dieser Leitung hergestellte ADSL-Verbindung einer der drei Übertragungsnormen entspricht, die vom SAGEM F@st™ 840 unterstützt werden: - ANSI T1.413 Issue 2, - G.992.1 (G.dmt), - G.992.2 (G.lite).

A.1.2 Kontrolllampen "ADSL" und "PWR" aus

Überprüfen Sie, dass das USB-Kabel richtig an Ihren Computer (oder an einen HUB) angeschlossen ist. Überprüfen Sie, dass die Treiber richtig installiert sind (siehe Status des Modems unter Windows® (siehe § 3.3) oder unter Mac (siehe § 4.3)). Anmerkung: Wenn Ihr Computer an einen HUB angeschlossen ist, trennen Sie alle angeschlossenen Peripheriegeräte, um das Modem zu isolieren. Wenn Ihnen kein Hinweis erlaubt, das Problem zu lösen: ➢ Führen Sie erneut die Installation unter Windows® (siehe § 3.1) oder unter Mac (siehe § 4.1) durch.

A.1.3 Kontrolllampen "ADSL" aus und "PWR" leuchtend

Überprüfen Sie, dass das Telefonanschlusskabel richtig an das Modem und an die Telefonleitung angeschlossen ist. Überprüfen Sie bei Ihrem Internet-Serviceprovider (ISP), dass der ADSL-Dienst tatsächlich auf Ihrer Telefonleitung eingerichtet wurde.

A.1.4 Kontrolllampen "ADSL" dauerhaft leuchtend und "PWR" leuchtend

Das Modem ist synchronisiert, aber die PPP-Verbindung mit Ihrem Internet-Serviceprovider (ISP) kommt nicht zustande, überprüfen Sie: - dass der PPP "user" und das "password", die Sie eingegeben haben, mit den Angaben des Internet-Serviceprovider (ISP) übereinstimmen. - dass die Parameter VPI/VCI und Encapsulation Mode mit jenen Ihres Internet-Serviceprovider (ISP) übereinstimmen. Sollte dies nicht der Fall sein, wenden Sie sich an Ihren Internet-Serviceprovider (ISP).

B. Anhang B

Sicherheitsvorschriften

B.1 Sicherheitsvorschriften


LESEN SIE DIE FOLGENDEN ANWEISUNGEN SORGFÄLTIG DURCH

Umgebung

Das SAGEM F@st™ 840 muss im Inneren eines Gebäudes installiert und betrieben werden (Betrieb auf einem Tisch). Die Umgebungstemperatur darf nicht über 45°C liegen. Das SAGEM F@st™ 840 darf weder intensiver Sonneneinstrahlung noch einer starken Hitzequelle ausgesetzt werden. Das SAGEM F@st™ 840 darf nicht in einer Umgebung plaziert werden, die zu starker Dampfkondensation führen kann. Das SAGEM F@st™ 840 darf keinen Wasserspritzern ausgesetzt werden. Das Gehäuse des SAGEM F@st™ 840 darf nicht abgedeckt werden.

Wartung

Das Öffnen des Gehäuses ist verboten. Die Wartung darf ausschließlich von qualifizierten und von Ihrem Netzbetreiber zugelassenen Personen durchgeführt werden. ➢ Reinigung: Verwenden Sie keine flüssigen oder Aerosol-Reinigungsmittel (Sprühdose).

Stromversorgung

Das Modem wird über den USB-Anschluss Ihres PC versorgt. Überprüfen Sie, dass das mitgelieferte USB-Kabel nicht beschädigt ist (Kabel und Stecker).

Sicherheits- niveaus

USB-Anschluss SELV 1 LINE-Anschluss TNV3 ^2  Die Produkte mit diesem Zeichen erfüllen die EMC-Vorschriften (elektromagnetische Verträglichkeit) und die Niederspannungsrichtlinie (Low Voltage Directive) der Kommission der Europäischen Gemeinschaft (EG)

EG-Konformitäts- erklärung

SAGEM SA erklärt, dass das Produkt SAGEM F@st ^TM 840 die Anforderungen der Europäischen Richtlinien 1995/5/EG und die wesentlichen Anforderungen der Richtlinien 89/336/EWG vom 03/05/1989 und 73/23/EWG vom 19/02/1973 erfüllt. Die EG-Konformitätserklärung des SAGEM F@st ^TM 840 erfolgt im Rahmen der R&TTE-Richtlinie.

C. Anhang C

Technische Daten

C.1 Eigenschaften der Hardware

Mechanik

Abmessungen Breite 85 mm Tiefe 105 mm Höhe 32 mm Gewicht 90 g

USB-Schnittstelle

Übertragungsgeschwindigkeit < 12 Mbit/s Norm USB 1.1 Daten Asynchron Übertragungsverfahren Bidirektional Verbrauch < 2,5 W Anschlüsse USB - Steckverbinder Typ B

ADSL-Schnittstelle

Übertragungscode DMT Unterstützte Normen T1.413 Issue 2 G.992.1 (G.DMT) G.992.2 (G.Lite) U-R2 (Deutsche Telecom) G.Handshake (Multimode) Maximale 896 kbit/s Sendegeschwindigkeit Maximale 8160 kbit/s Empfangsgeschwindigkeit Latenz Einfach (Schnell oder verschachtelt)

Klimatische Umgebung

Lagerung Norm ETS300 019-1-1, Klasse T1.2 Temperatur -25°C bis +55°C Relative Luftfeuchtigkeit 10 bis 100 % Transport Norm ETS300 019-1-2, Klasse T2.3 Temperatur -40°C bis +70°C Relative Luftfeuchtigkeit 10 bis 100 % Betrieb Norm ETS300 019-1-3, Klasse T3.2 Temperatur -5°C bis +45°C Relative Luftfeuchtigkeit 5 bis 85 % Druck 84 hPa bis 106 hPa (880 bis 1060 mbar) Sonneneinstrahlung 700 W/m²

Mechanische Umgebung

Norm ETS300 019-1 Lagerung Klasse T1.2 Transport Klasse T2.3 Betrieb Klasse T3.2

Physikalisch-chemische Umgebung

Norm ETS300 019-1 Lagerung Klasse T1.2 Transport Klasse T2.3 Betrieb Klasse T3.2

C.2 Eigenschaften der Software

ATM

Signalisierung PVC Anpassungsschicht AAL5 Anzahl der VC 1 OAM-Verwaltung OAM F4 und F5 Servicetyp UBR

Encapsulation-Protokolle

RFC 1483 Bridge VCMUX oder LLC RFC 1483 Router VCMUX oder LLC

C.3 Kompatibilität PC und Mac

PC

Windows® 98 FE Windows® 98 SE Windows® 2000 Windows® Millenium Windows® XP

Mac

OS 8.6 OS 9.04, OS 9.1, OS 9.2 OS X (10.1 & 10.2)

D. Anhang D

Glossar

Glossar

AAL5	ATM-Anpassungsschicht Typ 5
ADSL	Asymmetric Digital Subscriber Line (auf Englisch). Telefonleitung mit asymmetrischen Übertragungsgeschwindigkeiten (Sendegeschwindigkeit 32 bis 896 kbit/s; Empfangsgeschwindigkeit 32 bis 8160 kbit/s)
ARP	Address Resolution Protocol (auf Englisch). Protokoll, das das Finden einer IP-Adresse ausgehend von einer Ethernet-Adresse erlaubt
ATM	Asynchronous Transfer Mode
ATU-C	ADSL Termination Unit Central office end (auf Englisch). Entspricht der ADSL-Ausrüstung auf der Vermittlungsstellenseite (des Netzbetreibers)
ATU-R	ADSL Termination Unit Remote terminal end (auf Englisch). Entspricht der ADSL-Ausrüstung des Kunden (Modem + Filter).
CO	Central Office
CPE	Customer Premises Equipment (Terminal)
CRC	Cyclic Redundancy Check: Fehlerfeststellungsverfahren
DMT	Discrete Multi Tone: Datenübertragungsverfahren mit 256 Frequenzkanälen
DSLAM	Digital Subscriber Line Access Multiplexer
FEC	Forward Error Correction
HEC	ATM cell Header Error Control
ID	Identifier
ISDN	Integrated services Digital Network
LAN	Local Area Network
LLC	Logical Link Control (Encapsulation ohne Kopf)
MAC	Medium Address Control
NTBA	Netzwerkterminatombasisanschluss
OAM	Operation, Administration and Maintenance
PPP	Point to Point Protocol
PPPoA	PPP over ATM
PPPoE	PPP over Ethernet
RARP	Reverse Address Resolution Protocol (auf Englisch). Protokoll, das das Finden der physikalischen Adresse einer Maschine ausgehend von ihrer IP-Adresse erlaubt
RFC	Request For Comments
RJ11	Standard-Mini-Buchse mit 6 Kontakten
RJ45	Standard-Mini-Buchse mit 8 Kontakten
UBR	Unspecified Bit Rate (auf Englisch). Weit verbreitete Service-Klasse
USB	Universal Serial Bus. Dieser Bus bietet eine nominaleÜbertragungsgeschwindigkeit bis zu 12 Mbit/s
VC	Virtual Channel
VCI	Virtual Channel Identifier
VCMUX	Encapsulation (ohne Kopf)
VID	Vendor ID
VP	Virtual Path
VPI	Virtual Path Identifier
WAN	Wide Area Network
