BEDIENUNGSANLEITUNG MCD 5020 Soundmaster

Bitte vor Inbetriebnahme sorgfälltig durchlesen!

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung

wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR WARNUNG: ELEKTROSCHOCK GEFAHR - NICHT ÖFFNEN

Sicherheits- / Aufstell- / Umwelthinweise

• Gerät ausnahmslos nur in trockenen Räumen betreiben
• Gerät niemals öffnen. STROMSCHLAGGEFAHR!
• Keiner Feuchtigkeit, Sonnenbestrahlung und anderen Hitzequelle aussetzen
• Rund um das Gerät min. 10cm Entlüftungsraum lassen, so das die bei Betrieb entstehende Wärme ungehindert entweichen kann
• Bei Gewitter oder längerem Nichtgebrauch, Netzstecker ziehen
• Möglichst weit entfernt von PC's, TV und Mikrowellengeräten betreiben, da es sonst zu Empfangsstörungen im Radio kommt
• Gerät sollte auf einem sicheren und erschütterungsfreien Platz betrieben werden
• Nur mit einem trockenen Staubtuch reinigen
• Gerät sollte von Kindern nur unter Aufsicht Erwachsener bedient werden
• Verwenden sie für die Fernbedienung nur Batterien, die zu 100 frei von Quecksilber und Cadmium sind
• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll; geben sie diese an geeigneten Sammelstellen oder bei ihrem Händler ab

Bedientasten

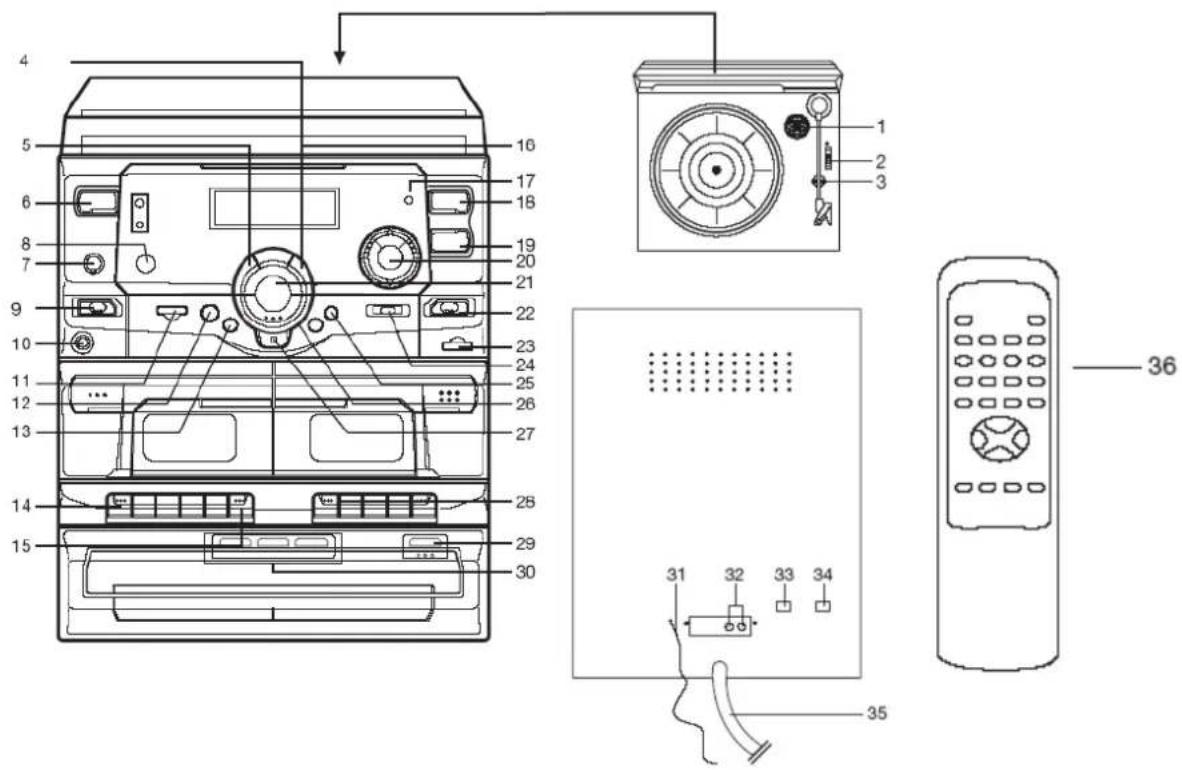

1) Adapter für Singleplatten 19) Lautstärke -
2) Geschwindigkeit 33/45 UpM 20) Frequenz Radio
3) Tonarmauflage 21) CD Start/Pause
4) LCD Multifunktionsanzeige 22) Überspielgeschwindikeit Kass./Kass.
5) CD Sprung/Suche rückw. 23) CD Teller drehen
6) Haupt-Betriebsschalter 24) UKW/FM Stereo-Mono Umschalter
7) Stand-By / Bereitschaftsschalter 25) Plattenspieler Modus
8) Sensor für Fernbedienung 26) CD Modus
9) Bass-Verstärker 27) CD Stop
10) Kopfhörer Buchse 28) Deck 2 Bedienung
11) CD Funktionen 29) Öffnen/schliessen CD-Fach
12) Radio Modus / UKW-FM/MW-AM 30) CD Auswahl CD-1 CD-2 CD-3
13) Kassetten Modus 31) UKW-FM Antenne
14) Deck 1 Bedienung 32) Lautsprechenanschlüsse
15) CD-Fach
16) CD Sprung/Suche vorw.
34) MW/AM Antennenanschluss
17) LED Bereitschafts-Anzeige
35) Netzkabel mit Netzstecker
18) Lautstärke +
36) Fernbedienung

33) Störschalter Aufnahme Kass. von MW

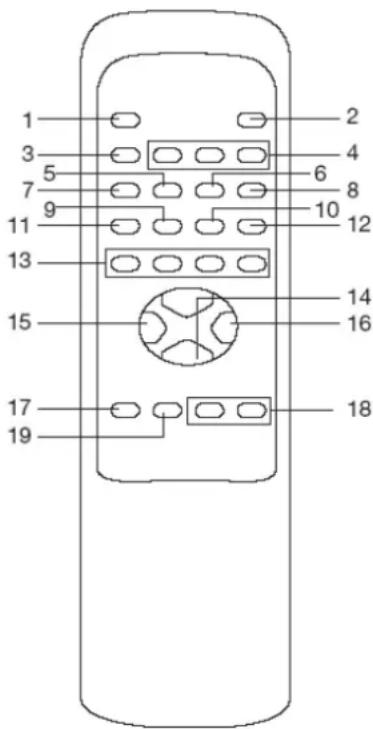

1) Gerät ein / Stand-by
2) CD-Fach öffnen/schliessen
3) Wechsel CD-1 CD-2 CD-3
4) CD Wahl
5) Restspielzeit CD
6) CD Zufallswiedergabe CD Programm –
7) CD Titelanspielfunktion
8) Festsender+ / CD Wiederholung
9) Zeit
10) Sleep-/Einschlaffunktion
11) Festsender - / Zeiteinstellung Uhr
12) CD Funktion
13) Allgemeine Funktionen
14) CD Sprung / Radiofrequenz
15) CD Stop
16) CD Start / Pause
17) Stummschaltung
18) Lautstärke +/-
19) Equalizer

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Anschlüsse

1) Lautsprecher am Gerät an Buchse L/R (32) anschliessen
2) Netzstecker an Stromnetz 230V 50Hz anschliessen. Anzeige (17) leuchtet auf
3) Wurfantenne für UKW/FM (31) vollständig ausziehen
4) Bei MW/AM Betrieb MW Antenne (beiliegend) an Buchse (34) anschliessen (u.a. ist auch noch eine MW/AM Ferritstabantenne im Gerät eingebaut)
5) Bei Kopfhörerbetrieb, einen Kopfhörer 32ohm mit 3,5mm Klinke an die Buchse (10) anschliessen. Lautsprecher schalten automatisch ab
6) Betriebsschalter (6) drücken und Gerät schaltet sich ein.

Radiobetrieb

1) Radioschalter (12) drücken und gewünschtes Band einstellen
2) Mit Taste (20) Sendersuche starten
3) Gerät stoppt automatisch bei nächsten zu empfangenden Sender.
4) Sollte es Störungen bei UKW / FM -Stereo Betrieb geben, Schalter (24) auf Pos. FM Mono stellen.
5) Bei Empfang eines Signals das RDS unterstützt, wird Ihnen der Sendername in der LCD Anzeige angezeigt.
6) Lautstärke mit Taste (18/19) einstellen.
7) Bass kann mit Schalter (9) verstärkt werden.

Speichern von Radio-Festsendern

1) Senderfrequenz wie zuvor beschrieben suchen
2) Taste MEMORY (11) auf Fernbedienung drücken
3) Nochmals Taste MEMORY (11) auf Fernbedienung drücken um zu bestätigen
4) Neu Anzeige: P-2.
5) Schritte 1-3 wiederholen bis alle gewünschten Sender (UKW 20/MW 10) gespeichert sind

Plattenspielerbetrieb

1) Vor Erstinbetriebnahme den Schutz am Tonabnehmer entfernen
2) Taste (25) drücken um in Plattenspielerbetrieb zu gelangen
3) Platten auflegen (bei Singles Adapter verwenden)
4) Korrekte Geschwindigkeit 33 oder 45UpM mit Schalter (2) einstellen
5) Tonarm vorsichtig anheben und an gewünschte Stelle der Platte aufsetzen
6) Lautstärke, evtl. Bassverstärker und Klang (Equalizer Fernbedienung) einstellen.
7) Am Ende der Platte stoppt der Plattenteller automatisch.
8) Tonarm vorsichtig anheben und auf Ablage legen.

Cassettenbetrieb

Verwenden sie keine Kassetten C-120 !!

Achten sie vor dem Einlegen, dass das Band richtig gespannt ist.

Abspielen eines Bandes (auf Deck 1 oder 2 möglich)

1) Taste (13) drücken um in den Kassetten-Modus zu gelangen
2) Taste STOP/EJ. drücken um gewünschten Fach zu öffnen
3) Band mit offener Seite nach unten einlegen und Fach schliessen
4) Taste PLAY drücken und Band starten
5) Lautstärke, evtl. Bassverstärker und Klang (Equalizer) einstellen.
6) Pause: Taste PAUSE drücken
7) Wieder starten: nochmals Taste PAUSE drücken
8) Stoppen: Taste STOP drücken
9) Vorlauf: Taste STOP und dann >>
10) Rücklauf: Taste STOP und dann <<

Fortlaufendes Abspielen Deck 1 / Deck 2

Mit dieser Funktion wird automatisch das Deck 1 gestartet, wenn Band von Deck 2 beendet ist.

1) Schritte 1-3 wie vorher beschrieben
2) Taste PAUSE & PLAY an Deck 2 drücken
3) Taste PAUSE & PLAY an Deck 1 drücken
4) Taste PAUSE von Deck 2 drücken und Deck 2 startet bis Ende des Bandes, dann startet automatisch Deck 1

Aufnahme auf Kassette (Nur bei Deck 1 möglich)

1) Radio, Plattespieler oder CD in Betrieb setzen wie zuvor beschrieben.
2) Unbespieltes oder zu überspielendes Band in Deck 1 einlegen.
3) Darauf achten das Kopierschutz auf Unterseite der Kassette noch vorhanden ist.
4) Taste REC drücken um Aufnahme zu starten.
Bitte beachten sie, das die Lautstärke keinen Einfluss auf die Aufnahme hat, da das Gerät mit einer automatischen Aufnahmekontrolle ALC ausgestattet ist.

Überspielen von Kassette zu Kassette (normale Geschwindigkeit 1:1)

Darauf achten, das Schalter (22) auf Pos. NOR. steht

1) Kassette die bespielt werden soll in Deck 1 und andere Kassette in Deck 2
2) Taste PAUSE und REC von Deck 1 drücken
3) Taste PLAY von Deck 2 drücken und Überspielen startet.

Überspielen von Kassette zu Kassette (doppelte Geschwindigkeit)

1) Schalter (22) auf Pos. HIGH stellen
2) Mit Schritte 1-3 wie zuvor beschrieben fortfahren

ACHTUNG: Lautstärke auf min. stellen, da sich jetzt die Musik wie eine Mausstimme anhört, was völlig normal ist, da mit doppelter Geschwindigkeit überspielt wird.

CD-Betrieb

1) Taste (26) drücken um in den CD-Modus zu gelangen
2) Taste (29) drücken um CD-Fach zu öffnen.
3) Eine oder max. 3 CDs mit bedruckter Seite nach oben zeigend einlegen.
4) Um den Teller zu drehen, Taste (23) drücken
5) Mit Taste (30) gewünschte CD anwählen
6) Taste (29) drücken um CD-Fach wieder zu schliessen
7) CD wird eingelesen und Titelanzahl und Spieldauer wird ihnen angezeigt.
8) Mit Taste PLAY wird gewünschte CD gestartet und wenn mehr als eine CD eingelegt ist werden diese danach gestartet.

a. Pause: Taste (21) drücken
b. Wieder starten: nochmals Taste (21)
c. Stoppen: Taste (27) drücken
d. Sprung vorw. Taste (16) drücken
e. Sprung rück. 1x Taste (5) = Anfang / 2x Taste (5) = vorheriger Titel

Programmiertes Abspielen CD

Gerät muss sich im CD-Stop Modus befinden

Programmierung einer CD (max. 20 Titel)

1) CD auswählen
2) Taste MEMORY drücken. P-01 Track 00 wird angezeigt
3) Mit CD Titelsprungtasten gewünschten Titel anwählen
4) Mit Taste MEMORY bestätigen
5) Mit Schritten 2-4 fortfahren

Programmierung mehr als eine CD (ingesamt max. 20 Titel)

Wie zuvor beschrieben (Schritte 1-5)

Abspielen der Programmierung

Taste PLAY drücken und Abspielen startet mit dem 1. programmierten Titel

Löschen der Programmierung

Taste STOP so oft drücken bis in der Anzeige MEMORY erlischt

ACHTUNG: Wird während dem programmierten Abspielen das CD-Fach geöffnet, ist die Programmierung gelöscht !!

Sleep Einschlaffunktion

Mit dieser Funktion können sie zu Musik einschlafen.

1) Taste SLEEP auf Fernbedienung drücken und SLEEP 90 erscheint in der Anzeige, was bedeutet, dass das Gerät nach 90 Minuten abschaltet
2) Um die Einschlafzeit zu verringern, Taste SLEEP drücken & halten (ca. 5 Sek), bis die gewünschte Zeit angezeigt wird 80-70-60..... .
3) Um die Sleepfunktion zu deaktivieren, Taste SLEEP 2x drücken

CD-Funktionen (Fernbedienung)

Wiederholen aller eingelegten CD's

1) Taste REPEAT 1x drücken
2) Anzeige „REPEAT DISC ALL“
3) Taste PLAY/PAUSE drücken um zu starten

Wiederholen einer CD

1) Taste REPEAT 2x drücken
2) Anzeige „REPEAT DISC 1“
3) Gewünschte CD auswählen mit Disc-Nr. Taste
4) Taste PLAY/PAUSE drücken um zu starten

Wiederholen eines Titels

1) Gewünschte CD auswählen
2) Mit SKIP +/- Titel auswählen
3) Taste REPEAT 3x drücken
4) Taste PLAY/PAUSE drücken um zu starten

Um Wiederholfunktionen zu deaktivieren, Taste REPEAT so oft drücken bis in der Anzeige „REPEAT“ erlischt.

Anspielfunktion

Mit dieser Funktion wird jeder Titel ca. 10 Sekunden angespielt Gerät im Stop oder Abspielmodus

1) Taste INTRO 1x drücken und Anspielfunktion startet
2) Wird Taste INTRO 2x gedrückt geht das Gerät in den normalen Abspielmodus

Zufallswiedergabe

Mit dieser Funktion werden die Titel in zufälliger Reihenfolge abgespielt Gerät im Stop Modus

1) Taste RANDOM 1x drücken
2) Anzeige „RANDOM“
3) Taste PLAY/PAUSE drücken um Zufallswiedergabe zu starten
4) Taste RANDOM 2x drücken, um Funktion zu deaktivieren

Weitere Funktionen Fernbedienung

Zeitanzeige CD

1) Taste REMAIN 1x drücken: Anzeige verbleibende Spielzeit des gerade gespielten Titels
2) Taste REMAIN 2x drücken: Anzeige verbleibende Spielzeit der gerade gespielten CD
3) Taste REMAIN 3x drücken: Anzeige der gespielten Titel & Zeit der CD
4) Taste REMAIN 4x drücken: Zurück zur normalen Anzeige

Equalizer

Sie können unter den Klangvarianten JAZZ-ROCK-CLASSIS-POP-FLAT wählen Hierzu die Taste EQ drücken bis gewünschte Klangvariante angezeigt wird.

Zeiteinstellung / Timerfunktion

1) Taste MODE drücken
2) Uhranzeige erscheint
3) Taste MEMORY/CLK-ADJ drücken: Anzeige „00:00“.
4) Mit Tasten SKIP + oder SKIP – Zeit einstellen und mit Taste MODE bestätigen
5) TIMER ON blinkt in der Anzeige
6) Schritte 3-4 wiederholen um Einschaltzeit einzustellen und mit MODE bestätigen
7) Gerät in Bereitschaft setzten
8) Gerät schaltet sich zur eingestellen Zeit automatisch ein
9) Taste MODE drücken, „TIMER OFF“ blinkt in der Anzeige
10) Schritte 3-4 wiederholen um Ausschaltzeit einzustellen
11) Gerät schaltet automatisch in Bereitschaft zur eingestellten Zeit
12) Nach Einstellung der Ein-/Ausschaltzeit, Taste TIMER 1x drücken, um die Funktionen zu bestätigen

Disc 1-3 Abspielfunktion

1) Wenn sie Disc-1 oder Disc-2 oder Disc-3 drücken, wird rechts unten in der Anzeige immer dargestellt welche CD abgespielt wird. Ist der letzte Titel dieser CD gespielt, stoppt das Gerät.
2) Wenn sie Disc-CH drücken, wird in der Anzeige DISC-ALL angezeigt und es werden alle CD's abgespielt. Z.B. gerade gespielte CD-2, dann folgt CD-3, dann CD-1 und Gerät stoppt.

Reinigung des Cassetten-Mechanismus

Nehmen sie ein leicht in Reinigungsbenzin befeuchtetes Wattestäbchen und reinigen sie vorsichtig die Tonabnahmerköpfe beider Cassettendecks.

Technische Daten

Frequenz UKW-FM 87,5 – 108MHz

MW-AM 540 - 1600KHz

Netzbetrieb AC 230V 50Hz

Stromaufnahme 40W (Betrieb)

Musikleistung: 2 x 50W P.M.P.O (2x5W RMS)

Technische Änderungen und Druckfehler vorbehalten
