BEDIENUNGSANLEITUNG NR-980CD Soundmaster
Vor Inbetriebnahme bitte durchlesen!
- Gerät sollte von Kindern nur unter Aufsicht Erwachsener betrieben werden.
- Gerät niemals selbständig öffnen. Stromschlaggefahr!
Dies ist nur Fachpersonal gestattet - Gerät keiner direkten Sonnenbestrahlung, Schmutz oder Feuchtigkeit aussetzten.
- Ausnahmslos nur in trockenen Innenräumen betreiben.
- Gerät möglichst weit entfernt von TV-/Mikrowellengeräten oder PC-Monitoren betreiben um Empfangsstörungen bei Radiobetrieb zu vermeiden
- Bei Beschädigung des Netzkabel/-stecker, Gerät sofort vom Stromnetz nehmen und in eine authorisierte Fachwerkstatt geben
- Bei längerem Nichtgebrauch oder Gewitter, Gerät vom Stromnetz nehmen !!
HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung
wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.
LASERSCHUTZKLASSE 1 PRODUKT CLASS 1 LASER PRODUCT APPAREIL A LASER DE CLASSE 1
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING: SHOCK HAZARD - DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR WARNUNG: ELEKTROSCHOCK GEFAHR - NICHT ÖFFNEN
D-2


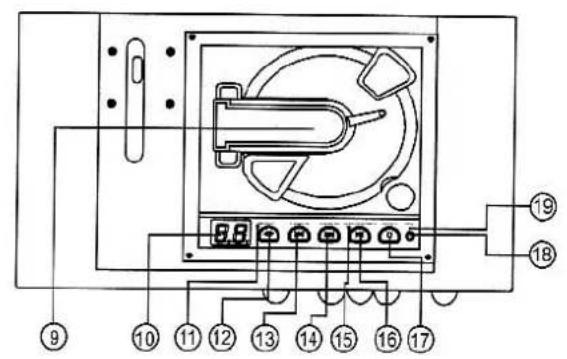

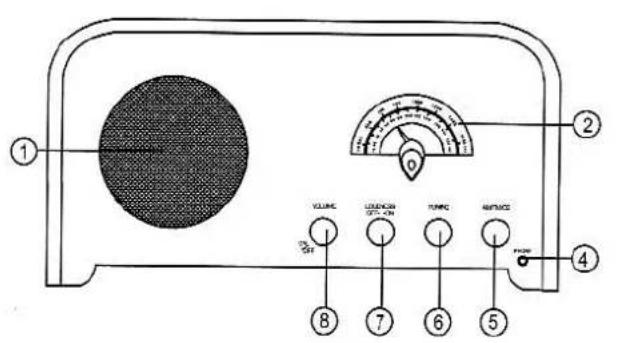

- Lautsprecher 12. CD Wiederholtaste
- Senderfrequenzskala 13. CD Titelsprung vorwärts
- CD-Fach Öffnung 14. CD Titelsprung rückwärts
- Kopfhörerbuchse 15. CD Start/Pause Anzeige
- MW-AM / UKW-FM / CD 16. CD Start/Pause
- Senderfrequenzeinstellung 17. CD Stop
- Loudness ein/aus 18. CD Programm
- Ein / Aus / Lautstärke 19. CD Programm Anzeige
- CD Arm 20. Line Out Buchse
- LED Anzeige CD 21. UKW-FM Wurfantenne
- CD Wiederhol Anzeige 22. Netzkabel mit Netzstecker
Platzierung und Inbetriebnahme
- Platzieren Sie das Gerät an einer standsicheren Position
- Stellen Sie sicher, das Ihr Stromnetz 230V 50Hz hat.
• Schliessen Sie den Netzstecker (22) an Ihr Hausstromnetz an
D-3
Radiobetrieb
1) Ziehen Sie die Wurfantenne (21) bei UKW-FM Betrieb vollständig aus !!!
(Für MW-AM Betrieb muss das Gerät gedreht werden, da Antenne im Gerät eingebaut)
2) Funktionsschalter (5) auf FM-UKW oder AM-MW
3) Regler (8) im Uhrzeigersinn nach rechts drehen um Gerät einzuschalten
4) Senderfrequenz mit Regler (6) & Lautstärke mit Regler (8) einstellen
5) Gerät aus: Regler (8) entgegen dem Uhrzeigersinn nach links drehen bis ein „klick“ hör- bzw. spürbar ist.
Loudness (Klang)
Mit dieser Funktionen werden alle Klangfrequenzen verstärkt und ein satterer Klang erzielt.
Schalter (7) auf Pos. ON = EIN oder OFF = Aus stellen.
Line out (Ausgangsbuchse 20)
Mit einem im Handel erhältlichen Cinch-Kabel, können Sie das Radio an Ihre Stereoanlage anschliessen. Auf korrekten Anschluss L/R achten !!
CD-Betrieb
1) Funktionsschalter (5) auf Pos. CD und Gerät einschalten (siehe 3. Radiobetrieb)
2) An gekennzeichneter Stelle der CD-Klappe (3) drücken um CD-Fach zu entriegeln und Klappe aufklappen.
3) CD mit bedruckter Seite nach oben zeigend einlegen, CD-Arm (9) auflegen.
4) CD wird eingelesen und Titelanzahl wird in der LED-Anzeige (10) angezeigt.
CD-Start Taste (16) drücken
CD-Pause nochmals Taste (16) drücken
CD wieder starten wiederum Taste (16) drücken
CD stop Taste (17) drücken
Titelsprung vorw. Taste (13) drücken
Titelanfang Taste (14) drücken während dem Abspielen
Vorheriger Titel Taste (14) 2x drücken „ „ „ (im Stopmodus 1x drücken)
Schnelllauf vorw. Taste (13) drücken & halten
Schnelllauf rückw. Taste (14) drücken & halten
5) Gerät aus (siehe 5. Radiobetrieb)
CD Wiederholfunktion
Mit dieser Funktion kann ein Titel oder die ganze CD wiederholt werden.
Ein Titel CD Titel starten und Taste (12) 1x drücken
Die Wiederholanzeige (11) blinkt
Alle Titel CD starten und Taste (12) 2x drücken
Die Wiederholanzeige leuchtet ständig auf.
Funktion löschen Taste (12) drücken bis Wiederholanzeige weder leuchtet noch blinkt
Wichtig beim Schliessen der CD-Fach Klappe !!!
Einfach das Metallscharnier leicht zu Ihnen ziehen, um Scharnier zu entriegeln und die Klappe kann dann leicht geschlossen werden.
Programmiertes Abspielen einer CD (max. 16 Titel)
- Taste (18) drücken. Anzeige „PR“ und Programmanzeige (19) blinkt.
- Mit Tasten (13 & 14) gewünschten Titel anwählen.
- Mit Taste (18) Auswahl bestätigen.
- Schritte 2 & 3 wiederholen bis alle gewünschten Titel (max. 16) gespeichert sind.
- Mit Taste (16) programmiertes Abspielen starten.
- Programm kann wie folgt gelöscht werden
Möglichkeit 1: Taste (17) 2x drücken (Anzeige 19 erlischt)
Möglichkeit 2: Gerät ausschalten
Kopfhörerbetrieb
Schliessen Sie einen im Handel erhältlichen Kopfhörer mit 3,5mm Klinkenstecker an die Buchse (4) an. Lautsprecher schalten automatisch ab!
Technische Daten
UKW - FM 87,5 - 108 MHz
MW - AM 540 - 1600 KHz
CD Gleichlaufschwankungen nicht messbar
20 - 20.000 Hz
Laserklasse 1
Lautsprecher 4 ohm
Stromverbrauch 30W
Netzbetrieb 230V 50 Hz
Technische Änderungen und Druckfehler vorbehalten.
