NR513A - Hi-Fi Soundmaster - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-Anlage mit CD, USB, Kassette, Plattenspieler und Radio
Marke	Soundmaster
Modell	NR513A
Stromversorgung	AC 230V~50Hz
Leistungsaufnahme	19 W
Radio UKW	87,5 – 108 MHz
Radio MW	530 – 1600 KHz
Laserklasse	Klasse 1
Fernbedienung Batterie	1x CR2025 3V Knopfzelle
Anschlüsse	AUX IN (3,5 mm Klinke), LINE OUT (Cinch L/R), USB, 75 Ω Antenne
Plattenspieler Geschwindigkeiten	33, 45, 78 U/min
CD-Kompatibilität	CD, CD-R, CD-RW, MP3, WMA
Kassette	Normalband
Aufnahme auf USB	Von Radio, CD, Kassette, Plattenspieler
Wiedergabemodi	Wiederholung, Zufallswiedergabe, programmierbar
Automatische Abschaltung	Ja, bei Inaktivität
Reinigung	Nur trockenes Tuch, keine Reinigungsmittel
Sicherheitshinweise	Gerät nicht öffnen, Reparatur nur durch Fachpersonal, Netzstecker bei Gewitter ziehen
Entsorgung	Nicht im Hausmüll, sondern an einer Sammelstelle für Elektroaltgeräte

Häufig gestellte Fragen - NR513A Soundmaster

Wie schalte ich das Gerät ein und aus?

Zum Einschalten drücken Sie kurz den Hauptbetriebsschalter (5). Zum Ausschalten halten Sie ihn ca. 3 Sekunden gedrückt. Das Gerät schaltet sich auch automatisch aus, wenn keine Wiedergabe erfolgt.

Wie stelle ich einen Radiosender ein?

Drücken Sie POWER (5), wählen Sie mit UKW (18) oder MW (17) das gewünschte Band und drehen Sie am TUNING-Regler (23), um den Sender einzustellen. Die Lautstärke regeln Sie mit VOLUME (8).

Wie lege ich eine CD ein?

Drücken Sie POWER (5), dann CD/USB (19) und OP/SL (▲) (29), um das CD-Fach zu öffnen. Legen Sie die CD mit der bedruckten Seite nach oben ein und schließen Sie das Fach mit erneutem Drücken von OP/SL. Die Wiedergabe starten Sie mit PLAY (24).

Wie schließe ich einen USB-Stick an?

Stecken Sie den USB-Stick in die USB-Buchse (4) an der Vorderseite. Drücken Sie CD/USB (19) und dann FUNCTION (7), um den USB-Modus zu aktivieren. Die Bedienung erfolgt wie im CD-Betrieb.

Wie nehme ich Musik von einer Schallplatte auf USB auf?

Schließen Sie einen USB-Stick an, starten Sie die Schallplatte wie gewohnt und drücken Sie die RECORD-Taste (6) zweimal. Die Aufnahme beginnt (rec blinkt). Drücken Sie STOP (25) zum Beenden.

Warum schaltet sich das Gerät automatisch aus?

Das Gerät verfügt über eine automatische Abschaltung, um Energie zu sparen. Wenn längere Zeit keine Wiedergabe erfolgt, schaltet es sich von selbst aus. Sie können es mit dem Hauptbetriebsschalter wieder einschalten.

Wie wechsle ich die Batterie der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung und legen Sie eine CR2025-Knopfzelle polrichtig ein (siehe Abbildung in der Anleitung). Achten Sie auf die Polarität.

Was tun, wenn keine CD erkannt wird?

Überprüfen Sie, ob die CD mit der bedruckten Seite nach oben eingelegt ist. Reinigen Sie die CD gegebenenfalls mit einem weichen Tuch. Bei MP3/WMA-CDs kann das Einlesen etwas länger dauern.

Wie reinige ich das Gerät?

Verwenden Sie ausschließlich ein trockenes Staubtuch. Keine Reinigungsmittel oder grobe Materialien benutzen. Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt.

Wo entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll, sondern geben Sie es an einem Sammelpunkt für Elektro- und Elektronik-Altgeräte ab. Das Symbol auf dem Produkt weist darauf hin. Fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Stelle.

BEDIENUNGSANLEITUNG NR513A Soundmaster

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
- Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
- Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
- Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
- Bei Gewitter, Netzstecker sofort aus der Steckdose e ntfernen.
- Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
- Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch zu reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

- Decken Sie niemals die Belüftungsöffnungen zu!!!

• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

- Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

- Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

- Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

- Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemein

- Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

HINWEISE

• Nehmen Sie das Gerät vorsichtig aus dem Karton und entfernen Sie alle Verpackungsmaterialien.
  • Netzkabel komplett ausziehen
  • UKW-Wurfantenne komplett ausziehen

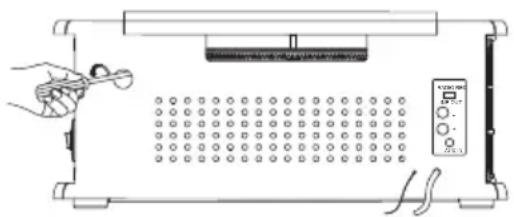

  • WICHTIG vor Inbetriebnahme: Das Gerät hat eine Transportsicherung!
  Drehen Sie diese mit der Hand oder einem Geldstück (im Uhrzeigersinn nach rechts) komplett ein!

- Stellen Sie sicher, dass Ihr Hausstromnetz 230V\~50Hz hat und schließen den Netzstecker an Ihre Steckdose an.

Batterien Fernbedienung

1x 3V CR2025 Knopfzelle polrichtig wie abgebildet in das Batteriefach einlegen

1) Abdeckung Plattenspieler
2) Halterung Deckel
3) Lautsprecher
4) USB Anschluss
5) Hauptbetriebsschalter EIN/AUS
6) Aufnahme Taste
7) Funktionstaste
8) Lautstärke
9) Beleuchtung Senderskala
10) LCD Anzeige
11) Sensor Fernbedienung
12) Betriebsindikator
13) UKW ST./REC. Indikator
14) UKW Frequenzskala
15) MW Frequenzskala
16) Pointer für Senderfrequenz

17) MW / AM Taste
18) UKW / FM Taste
19) CD/USB Taste
20) Kassetten Taste
21) Plattenspieler / AUX Eingang
22) CD-Fach
23) Radio Senderfrequenzeinstellung
24) CD/USB Start/Pause Taste (▶/Ⅲ)
25) CD/USB Stop Taste (■)
26) CD/USB Titelsprung/-suche rückwärts (K)
27) CD/USB Titelsprung/-suche vorwärts (▶▶)
28) Abspielmodus CD/USB (○)
29) CD Fach öffnen / schließen (▲)
30) Kassette Vorlauf / Auswurf
31) Kassettenfach

DEUTSCH

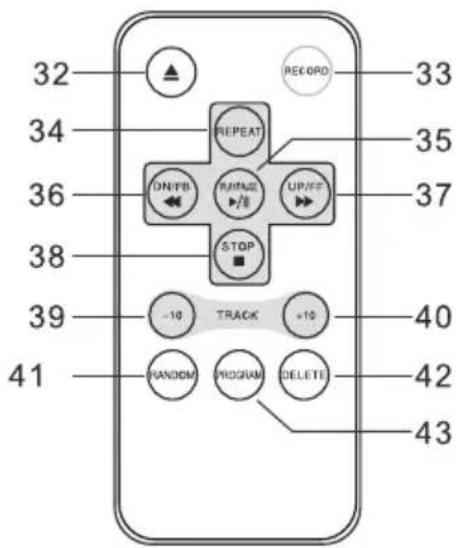

32) CD Fach auf/zu
33) Aufnahme
34) Wiederholung
35) Wiedergabe / Pause
36) Titelsprung/-suche rückwärts
37) Titelsprung/-suche vorwärts 43)

38) STOP

39)

40)

Titelsprung -10 Titel

Titelsprung +10 Titel

41) Zufallswiedergabe
42) Löschtaste

Titelprogrammierung

RÜCKSEITE

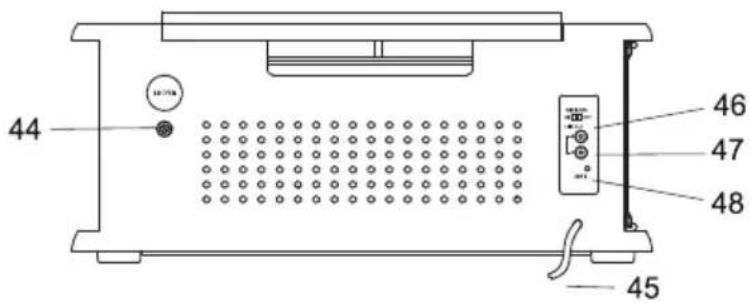

44) 75 ohm Antennananschluss
45) Netzkabel
46) AUX IN 3,5mm Klinke

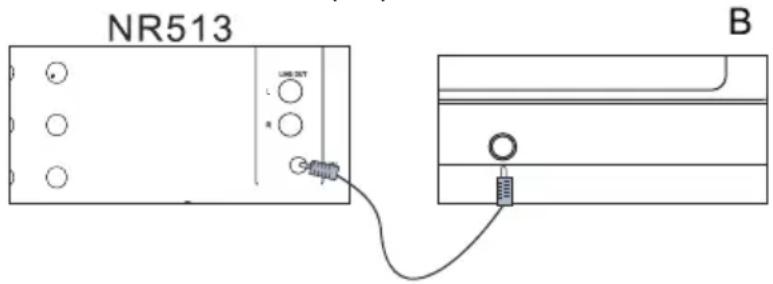

47) LINE OUT L/R Anschluss
48) Aufnahme Radio AN/AUS
49) Plattenspieler

50) Adapter für 45UpM Singles
51) Sicherungsschraube Plattenspieler
52) Lift für Tonarm
53) Platte Geschwindigkeit 33/45/78 UpM
54) Tonarmsicherung
55) Tonarm mit Abnehmersystem

DEUTSCH

GERÄT EIN-/AUSSCHALTEN

Gerät einschalten: Drücken Sie kurz den Hauptbetriebsschalter, um das Gerät einzuschalten.

Gerät ausschalten: Drücken und halten Sie für ca 3 Sekunden den Hauptbetriebsschalter, um das Gerät auszuschalten.

Hinweis: Um Energie zu sparen schaltet sich das Gerät automatisch aus, sobald keine Wiedergabe mehr erfolgt.

RADIOBETRIEB

1) Drücken Sie die Taste POWER (5) um das Gerät einzuschalten. Gewünschtes Band UKW (18) oder MW (17) anwählen.
2) Mit TUNING Regler (23) gewünschten Sender einstellen und Lautstärke (8) optimieren.
3) Gerät aus: Taste POWER (5) drücken.

75ohm Antennenanschluss

Schließen Sie ein im Fachhandel erhätliches 75ohm Antennenkabel an die Buchse(44) und anschließend das Gegenstück an Ihre 75ohm Hausantennenbuchse.

Falls Sie keinen Hausantennenanschluss besitzen, können Sie die mitgelieferte UKW-Wurfatenne an die 75ohm Buchse(44) anschließen. WICHTIG: Um einen optimalen Empfang von UKW-Sendern zu erreichen, wicheln Sie die UKW Wurfantenne komplett aus.

MW: Für den Mittelwellen-Empfang ist eine entsprechende Antenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

1. Drücken Sie die Taste POWER (5) um das Gerät einzuschalten

2. Taste TAPE (20) drücken

3. Kassette in das Kassettenfach (31) einschieben

4. Lautstärke mit VOLUME (8) Regler einstellen

5. Schnellvorlauf Kassette: Taste (30) ca. bis zur Hälfte drücken. Nochmals leicht drücken um normales Abspielen wieder zu starten.

6. Kassette auswerfen: Taste (30) ganz eindrücken

7. Gerät aus: Taste POWER (5) drücken

1) Drücken Sie die Taste POWER (5) um das Gerät einzuschalten.
2) Taste CD/USB (19) um in den CD Modus zu gelangen.
3) Taste OP/SL (▲) (29) um CD Fach zu öffnen.
4) Legen Sie eine CD mit bedruckter Seite nach oben zeigend ein drücken Sie die Taste OP/SL (29) erneut um CD Fach zu schließen
5) CD wird nun eingelesen, was einige Sekunden dauern kann. (Bei MP3 oder WMA kann es etwas länger dauern als bei Standard CD)
6) Mit Taste PLAY (24) wird das Abspielen gestartet.
7) Gewünschte Lautstärke mit Regler (8) einstellen.
8) Weitere Funktionen:

Pause: Taste PLAY/PAUSE (24) drücken

Wieder starten: Taste PLAY/PAUSE (24) nochmals drücken

Schnellvorlauf: Taste UP/FF (27) drücken & halten

Schnellrücklauf: Taste DN/FR (26) drücken & halten

Titelsprung vorwärts: Taste UP/FF (27) drücken

Titelsprung rückwärts: Taste DN/FR (26) drücken

Titelsprung +10 Titel: Taste +10 (Fernbedienung 40) drücken

Titelsprung -10 Titel: Taste -10 (Fernbedienung 39) drücken

CD Stop: Taste STOP (25) drücken

9) Gerät ausschalten: Taste POWER (5) drücken.

Wiederhol-/Zufallswiedergabe

Steuerung mit Taste PLAY.MODE (28) oder REPEAT

(34 Fernbedienung) wä hrend dem Abspielen

1x drücken: gerade gespielter Titel wird wiederholt:

→ Anzeige REP,

2x drücken: alle Titel werden wiederholt: → Anzeige

3x drücken: aktuelles Album wird wiederholt: → Anzeige ALBUM (nur bei MP3)

4x drücken: Titel werden in zufälliger Reihenfolge angespielt:

Anzeige RANDOM

Programmiertes Abspielen

Sie können bis zu 20 Titel (CD) bzw. 99 Titel (MP3) in beliebiger Reihenfolge programmieren und abspielen. Gerät muss im STOP Modus sein!!!

1. Taste PLAY.MODE (28) oder PROGRAM (43 Fernbedienung) drücken → Anzeige „PROG“
2. Gewünschten Titel mit Tasten UP/FF – DN(FR (27/26) anwählen
3. Mit Taste PLAY-MODE(29) oder PROGRAM (43 Fernbedienung) Auswahl bestätigen
4. Wiederholen Sie die Schritte 2-3
5. Taste PLAY (24) drücken um programmiertes Abspielen zu starten.
6. Programmiertes Abspielen löschen: 2x STOP (25) Taste drücken

USB BETRIEB

1. Schließen Sie Ihren USB-Stick korrekt an die Buchse (4) an.
2. Drücken Sie zuerst die Taste CD/USB (19) und anschließend die Taste FUNCTION (7) um USB-Modus zu starten. → Anzeige „---„
3. Gerät startet nun mit dem 1. Titel auf dem USB Stick
4. Weitere Bedienung erfolgt wie im CD-Betrieb.

PLATTENSPIELER BETRIEB

Vorbereitung

Öffnen Sie die Abdeckung des Plattenspielers. Lösen Sie die Tonarmsicherung und entfernen die Schutzkappe.

Schallplatten abspielen

1. Stellen Sie sicher, dass die Transportsicherung (siehe HINWEISE) eingedreht wurde.
2. Drücken Sie die Taste POWER (5) um das Gerät einzuschalten
3. Drücken Sie die Taste PHONO (21)
4. Legen Sie eine Schallplatte über den mittigen Dorn des Plattenspielers
5. Stellen Sie die Geschwindigkeitswahl (53) auf 33, 45 oder 78 UpM ein (je nach Art der Schallplatte)

SICHERUNG

1. Heben Sie den Tonarm mit dem Tonarmlift (52) an
2. Bewegen Sie den Tonarm zum Anfang der Schallplatte oder bis zum Anfang einer bestimmten Spur
3. Senken Sie den Tonarm mit dem Tonarmlift (52) auf die Schallplatte ab, um die Schallplatte abzuspielen
4. Gewünschte Lautstärke mit VOLUME Regler (8) einstellen
5. Wenn das Spielende der Schallplatte erreicht wurde, hält das Gerät automatisch an. Heben Sie den Tonarm von der Schallplatte und legen ihn zurück auf die Ablage
6. Um manuell anzuhalten, Tonarm mit Tonarmlist (52) anheben und zurück auf die Ablage
7. Gerät ausschalten: Taste POWER (5) drücken

AUFNAHME (encoding) AUF USB-STICK

Von Radio

1. USB-Stick an Buchse (4) anschließen
2. Gewünschtes Band MW (17) / UKW (18) wählen, Senderfrequenz mit Regler (23) & Lautstärke (8) einstellen
3. RADIO REC Schalter (48 Geräterückseite) auf Pos. ON stellen
4. Taste RECORD (6) 2x drücken um Aufnahme zu starten („rec“ blinkt)
5. Taste STOP (25) drücken, um Aufnahme zu beenden

Von Kassette

1. USB Stick an Buchse (4) anschließen
2. Kassette starten wie unter Kassettenbetrieb beschrieben
3. Taste RECORD (6) 2x drücken um Aufnahme zu starten („rec“ blink)
4. Taste STOP (25) drücken, um Aufnahme zu beenden

Von Platte

1. USB Stick an Buche (4) anschließen
2. Platte starten, wie unter Plattenbetrieb beschrieben
3. Taste RECORD (6) 2x drücken um Aufnahme zu starten („rec“ blinkt)
4. Taste STOP (25) drücken, um Aufnahme zu beenden

1. USB Stick an Buche (4) anschließen
2. CD starten wie unter CD Betrieb beschrieben
3. Taste RECORD (6) 2x drücken um Aufnahme zu starten („rec“ blinkt)
4. Aufnahme wird automatisch beendet, wenn CD beendet ist oder mit Taste STOP (25) manuell

Von CD/MP3, WMA

1. USB Stick an Buchse (4) anschließen
2. CD starten wie unter CD Betrieb beschrieben
3. Taste RECORD (6) 2x drücken um Aufnahme zu starten („rec“ blinkt)
4. Aufnahmewird automatisch gestoppt, wenn komplettes Album beendet ist oder mit Taste STOP (25) manuell

Titel auf USB-Stick löschen

1. Gewünschten Titel anwählen und wiedergeben
2. Drücken Sie kurz die Taste DELETE (42 Fernbedienung). „DEL“ blinkt in der LCD Anzeige. Drücken Se erneut die DELETE Taste, um den Titel zu löschen.

LINE OUT ANSCHLUSS

Mit einem im Fachhandel erhältliches Cinch (RCA) Kabel (L/R) können Sie das Gerät z.B. an einen Verstärker anschließen. Verbinden Sie das Cinchkabel mit der Cinchanschlussbuchse L/R (47) am Gerät.

Dieses Gerät ist mit einer AUX IN Eingangsbuchse ausgestattet, welches Ihnen erlaubt ein zusätzliches Gerät (z.B. MP3 Player) anzuschließen.

1. Drücken Sie die Taste POWER (5) um das Gerät einzuschalten
2. Drücken Sie die Taste PHONO/AUX IN (21)
3. Schließen Sie ein im Fachhandel erhältliches AUX Kabel mit 3,5mm Klinkenstecker an die Buchse (46) an.

Hinweis: Vergewissern Sie sich, dass die Lautstärke von Ihrem externen Medium (z.B. MP3 Player) eingeschaltetist.

TECHNISCHE DATEN

UKW-FM Frequenz: 87,5 – 108 MHz

MW /AM Frequenz: 530 – 1600 KHz

Laser: Klasse 1 Laser

Netzbetrieb: AC 230V\~50Hz

Batterien Fernbedienung: 3V 1x CR2025 Knopfzelle

Leistungsaufnahme: 19W

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

WICHTIG!

Es besteht die Möglichkeit, dass bei manchen Platten das Gerät zu früh oder gar nicht stoppt, was leider mit verschiedenen Standards der Plattenindustrie zu tun hat. Sollten Sie solch einen Vorfall haben, möchten wir Ihnen die Möglichkeit geben, die Abschaltung des Plattenspielers gemäß Ihrer Platte zu justieren. Sie benötigen hierbei einen Kreuzschraubendreher. Entfernen Sie die PVC Platte "NO OPEN" auf der Rückseite des Geräts und stellen die Schraube wie folgt ein:

Wenn der Plattenspieler zu früh abschaltet und der Tonarm zurückfährt, drehen Sie vorsichtig die Schraube 45° im Uhrzeigersinn. Überprüfen Sie die Einstellung mit einer Platte. Sollte der Plattenspieler erneut zu früh abschalten wiederholen Sie den o.g. Schritt, bis der Plattenspieler mit Ihrer Platte einjustiert ist.

Wenn der Plattenspieler sich nicht automatisch nachdem Ende des letztem Titels abschaltet, drehen Sie vorsichtig die Schraube 45° gegen den Uhrzeigersinn. Überprüfen Sie die Einstellung mit einer Platte. Sollte der Plattenspieler erneut nicht abschalten, wiederholen Sie den o.g. Schritt, bis der Plattenspieler sich automatisch abschaltet.
