BEDIENUNGSANLEITUNG SCD7200 Soundmaster

Stecken Sie das Netzkabel in eine geeignete Steckdose.

Hinweis:

Trennen Sie das Gerät vom Strom, wenn das Gerät über einen Längeren Zeitraum nicht betätigt wird.

Bemerkung: 1) Im Falle einer Fehlfunktion aufgrund elektrostatischer Entladung (ESD), setzen Sie das Gerät nach der Wiederverbindung zurück.

2) Wenn das Gerät über einen längeren Zeitraum nicht in Betrieb ist, trennen Sie das Gerät vollständig von der Netzsteckdose.

BATTERIEN EINLEGEN

Trennen Sie das Netzkabel vollständig von dem Gerät. Öffnen Sie das Batteriefach und legen Sie 8 Batterien mit der Größe "D" (nicht im Lieferumfang enthalten) ein (Achten Sie auf die Polarität). Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, entfernen Sie die Batterien. Versuchen Sie nicht entladene Batterien wieder aufzuladen (ausgenommen Akkus), diese könnte überhitzen oder Platzen. Batterien dürfen nicht zu starker Hitze oder Sonneneinstrahlung ausgesetzt werden.

VORSICHT

Es besteht Explosionsgefahr, wenn Batterien falsch eingesetzt werden. Tauschen Sie die Batterien nur durch denselben oder einen gleichwertigen Typ.

ANWENDUNG

RADIOBETRIEB

Stellen sie den Funktionsschalter auf die "Radio" Position. Stellen Sie den Frequenzband-Schalter auf AM- oder FM-Wellenbereich.

Drehen Sie den TUING-Knopf, um einen gewünschten Radiosender einzustellen. Stellen Sie die Lautstärke durch Drehen auf die gewünschte Lautstärke.

Hinweis: Die Radiofrequenz ist auf dem LCD-Display zu sehen.

FM Stereo Anzeige

Wenn Sie einen UKW Stereo Sender hören, und ein guter Empfang Gewährleistet ist, zeigt das Display "ST".

In Signalbereichen mit einem schwachem Signal, und übermäßig Hintergrundgeräusche, schieben Sie den Frequenzbandschalter auf "FM" (MONO)

Tipps für einen Optimalen Empfang

Für einen optimalen Empfang, schieben Sie die Antenne vollständig auf. Für MW-Empfang verfügt das Gerät über eine eingebaute Antenne, drehen Sie das Gesamte Gerät für einen guten Empfang.

Stereo Indicator

98.0

ST

fM

2014

Deutsch - 1

Um den Bass bei jeder Lautstärke zu erhöhen, drücken Sie die BASS BOOST Taste auf "ON".

KASSETTEN BETRIEB

BANDWIEDERGABE

1. Drücken Sie die STOP/EJ.-Taste, um das Kassettenfach zu öffnen.
2. Legen Sie eine Kassette in das Kassettenfach und schließen Sie die Tür.
3. Stellen Sie den Funktionsschalter auf die Position "TAPE".
4. Drücken Sie die PLAY-Taste.
5. Stellen Sie die gewünschte Laustärke ein.
6. Um die TAPE-Wiedergabe zu stoppen, drücken Sie die STOP/EJ.-Taste.

Schneller Vor- und Rücklauf

Das Band kann schnell vor-oder zurückgespult werden durch Drücken der vor- oder zurückspul-Taste.

Pause Funktion

Während der Wiedergabe oder Aufnahme, kann das Band vorübergehend durch Drücken der PAUSE-Taste angehalten werden.

AUTO-STOPP-FUNKTION

Wenn das Band während der Wiedergabe oder Aufnahme zuende ist, wird die Kassette automatisch gestoppt.

Vorsicht

Um Schäden an den Kassettenmechanismus oder Kassetten zu vermeiden, drücken Sie immer die STOP/EJ. Bevor Sie eine andere Funktion nutzen möchten.

AUX-IN FUNKTION

1. Stellen Sie den Funktionsschalter auf "AUX" (AUX wird im Display Angezeigt)
2. Verwenden Sie ein 3.3mm Klinke auf Klinke Anschlusskabel, um den tragbaren Audio-Player usw. und die AUX-IN-Buchse des Geräts zu verbinden. Bei Verwendung von Videogeräten, schließen Sie den Audioausgang an diesem Gerät und den Videoausgang an einem Fernseher an.
3. Spielen Sie das angeschlossene Gerät ab. Wenn die Lautstärke des angeschlossenen Geräts zu hoch ist, können Klangverzerrungen auftreten. Sollte dies geschehen, senken Sie die Lautstärke des angeschlossen Geräts. Wenn die Lautstärke zu niedrig ist, erhöhen Sie die Lautstärke des angeschlossen Geräts.

STEREO-KOPFHÖRERANSCHLUSS

Stecken Sie den Stecker des Stereokopfhörer in die Stereokopfhörerbuchse und passen Sie die Lautstärke an. Während der Verwendung der Kopfhörer, wird der Ton zu den Lautsprechern im Gerät Automatisch getrennt.

HINWEIS: Bei sehr hoher Lautstärke, kann ihr Gehör dauerhafte Schäden davontragen.

CD BETRIEB

SPIELT CD (CD-R/RW-WIEDERGABE KOMPATIBEL)

HINWEIS: Sollte ein Überspringen der Spur auftreten, während der CD-Wiedergabe reduzieren Sie die Lautstärke. Öffnen Sie nicht das CD-Fach während die CD Abgespielt wird.

1. Öffnen Sie das CD-Fach und legen Sie eine CD ein. Stellen Sie den Funktionsschalter auf CD (Im Display erscheint DISC).
2. Wenn die CD-Tür geschlossen ist, wird die CD eingelesen und die Gesamtzahl der Titel auf der CD auf dem Display Angezeigt.
3. Wenn Sie keine CD eingelegt haben, zeigt das LCD Display "no" (no disc / keine CD).
4. Ist das CD-Fach geöffnet zeigt das Display “---”.

Play/Pause Modus

1. Drücken Sie die PLAY / PAUSE-TASTE während die CD sich im Stopp-Modus befindet die “▶” und das Gerät startet mit Titel 01.
2. Möchten Sie die CD Pausieren, drücken Sie einmal die PLAY/PAUSE-Taste. Im Display erscheint während der Pause-Funktion das “▶” Symbol.
3. Auch wenn der Ton stoppt, wird die CD sich weiter Drehen. Um die Wiedergabe wieder zu starten, drücken Sie erneut die PLAY / PAUSE-Taste.
4. Um die CD zu stoppen, drücken Sie einmal di STOP-Taste. Die LCD Anzeige zeigt die Gesamtanzahl der Titel.
5. Um das Gerät auszuschalten, schalten Sie den Funktionsschalter auf die Position OFF.

1. Während der Wiedergabe oder Pause-Modus, drücken Sie einmal kurz die SKIP/SEARCH vor- oder zurück-Taste, um einen Titel vor- oder zurück zu Springen.
2. Drücken und halten Sie Während des Abspielens die Taste ▶ oder ◀ um einen Schnell vor- oder Rücklauf zu betätigen.

Wiederholungsmodus

1. Wiederholen 1: Drücken Sie einmal kurz die MODE-Taste, um einen Gewünschten Titel zu wiederholen. Auf dem Display erscheint "REP"
2. Wiederholen Alle: Drücken Sie die MODE-Taste zweimal, beginnt in die Anzeige "REP" zu blinken. Die CD wird kontinuierlich wiederholt.
3. Um die Wiederholungsfunktion abzubrechen, Drücken Sie die MODE-Taste, bis die Anzeige "REP" verschwindet.

Mit dieser Funktion können Titel auf der CD in zufälliger Reihenfolge wiedergegeben werden.

1. Drücken Sie im Abspielmodus die MODE-Taste bis im Display "RAND" Angezeigt wird.
2. Um die Zufallswiedergabe-Funktion zu beenden, drücken Sie die MODE-Taste, bis die "RAND" Anzeige im Display verschwindet.

Random playing

PROGRAMMIERTES ABSPIELEN EINER CD

Die Programmierung muss während des STOP-Modus durchgeführt werden.

1. Drücken Sie die Taste PROGRAMM, zeigt das Display 'P01'.

2. Verwenden Sie die SKIP> oder SKIP<Taste, um den gewünschten Titel zu wählen.

3. Drücken Sie die PROGRAMM Taste erneut, um den ausgewählten Titel im Speicher abzulegen, es erscheint 'P02' für den nächsten Titel.

4. Wiederholen Sie die Schritte 2 bis 3, um weitere Titel im Speicher abzulegen. Sie können bis zu 20 Titel in den Speicher von einer CD Speichern. Sie können bis zu 99 Titel im Speicher für MP3-Dateien Speichern.

5. Drücken Sie die PLAY/PAUSE Taste, um das Gerät in einer Programmierten Reihenfolge zu Starten.

6. Um das Abspielen zu stoppen, drücken Sie die STOP-Taste

7. Um die Programmierung zu löschen, drücken Sie die STOP-Taste und öffnen Sie das CD-Fach oder stellen Sie den Funktionsschalter in eine andere Position.

Sollte das Überspringen eines Titels während der CD-Wiedergabe auftreten, versuchen Sie die Lautstärke verringern. Öffnen Sie während der Wiedergabe nicht die CD Klappe.

1. Öffnen Sie die CD-Klappe. Legen Sie eine MP3-CD in das CD Fach und schließen Sie es.

Hinweis: Achten Sie darauf, die CD Tür richtig zu schließen.

1. Wenn die CD Klappe geschlossen ist, und die CD eingelesen ist, wird die Gesamtanzahl der Titel auf der CD auf dem LCD-Display Angezeigt.

2. Wenn keine CD eingelegt wird, zeigt das LCD Display "no" (no disc / keine CD).

3. Ist die CD-Tür nicht geschlossen zeigt das LCD Display “--”.

Play/Pause Funktion

1. Drücken Sie während die CD gestoppt ist, die PLAY / PAUSE Taste, startet die CD mit dem ersten Titel. Im Display erscheint die Anzeige “▶” und “MP3” während die CD Abgespielt wird.

1. Um bestimmte Musikstücke innerhalb der MP3 CD auszuwählen:

MP3-Musik kann auf einer CD mit oder ohne Ordner nach ihrem "Brennverfahren" gespeichert werden.

a. Wenn eine MP3-CD ohne Aufteilung in Ordner Gebrannt wurde, werden alle Titelnummern direkt im Display angezeigt. Die Ordnernummer zeigt wird immer Taste angezeigt.

b. Wenn die Titel in verschiedenen Ordnern gespeichert sind, drücken Sie zuerst die FOLDER-Taste und wählen Sie einen Ordner indem sich Titel befinden die Sie gerne hören möchten durch Drücken der Tasten ▶ oder ◀.

Beispiel: Um Ordner # 4, Track # 3 zu wählen.

SCHRITT – 1: Drücken Sie die FOLDER-Taste so oft bis Sie zur Auswahl des Ordner # 4 gelangen.

SCHRIT – 2: Drücken Sie die SKIP/SEARCH ▶ oder ◀ um Track # 3 zu wählen.

1. Für die Unterbrechung während MP3 CD Wiedergabe, drücken Sie die PLAY / PAUSE-Taste einmal. Die Play-Anzeige “▶” wird laufend auf dem LCD-Display Angezeigt.
2. Auch wenn der Ton stoppt, wird die CD sich weiter drehen. Um die Wiedergabe wieder zu starten, drücken Sie die PLAY/PAUSE-Taste.
3. Um die Wiedergabe zu stoppen, drücken Sie die STOP-Taste
4. Um das Gerät auszuschalten, stellen Sie den Funktionsschalter auf "OFF"

Wiederholungsmodus

1. Wiederholen 1:

Drücken Sie einmal kurz die MODE-Taste, um einen Gewünschten Titel zu wiederholen. Auf dem Display erscheint "REP"

Repeat Track 1, The icon blinks

2. Wiederholen Ordner:

Drücken Sie zweimal auf die MODE-Taste, um einen Ordner und seine darin enthaltenen Titel zu Wiederholen. Im Display erscheint "REP" und "FOLDER".

Hinweis: Die Ordner und Titel Nummer wird alle 2 Sekunden abwechselnd angezeigt.

3. Wiederholen alle:

Drücken Sie die MODE-Taste dreimal, erscheint in der Anzeige "REP". Die CD wird kontinuierlich wiedergegeben.

4. Wiederhol-Funktion beenden

Drücken Sie die MODE-Taste, bis die "REP" Anzeige aus dem LCD-Display verschwindet.

Zufallswiedergabe

Mit dieser Funktion können Titel auf der CD in zufälliger Reihenfolge wiedergegeben werden.

1. Drücken Sie die MODE-Taste viermal, erscheint im Display "RAND", jeder Titel wird in zufälliger Reihenfolge abgespielt.

1. Um die Zufallswiedergabe zu beenden, drücken Sie die MODE-Taste ein weiteres mal, bis die „RAND“ Anzeige im Display verschwindet.

MP3 Programmier-Modus

Die Programmierung muss während des STOP-Modus durchgeführt werden.

1. Drücken Sie die PROGRAM-Taste, "PROG" und "P01" erscheint im Display, drücken Sie die ▶ oder ◀.

Taste, und wählen Sie einen Titel den Sie Speichern

möchten. Drücken Sie erneut die PROGRAM-Taste um zu Speichern.

1. Wiederholen Sie den obigen Vorgang, bis alle gewünschten Titel programmiert worden sind.

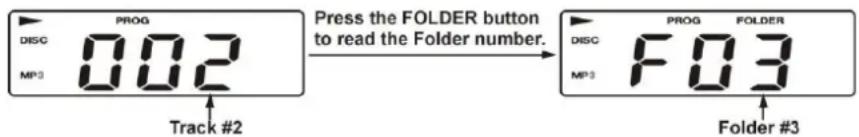

Bemerkung: Drücken Sie Während der Programmierung die FOLDER-Taste, um den zuletzt gespeicherten Titel zu sehen (Erinnerungsfunktion). Sie können bis zu 20 Titel Speichern. Nach der vollständigen Programmierung erscheint im Display "PROG____".

1. Um die Programmierte Wiedergabe zu starten, drücken Sie die PLAY/PAUSE-Taste im Display erscheint “▶” und “PROG”. Titelnummer und Ordner werden im Display Angezeigt.

Beispiel: Ordner # 3, Titel # 2.

1. Um die Programmierung die Sie Gespeichert haben nochmals zu überprüfen, drücken Sie die PROGRAMM-Taste während die CD sich im STOP-Modus befindet. Im Display erscheint "P01", drücken Sie die FOLDER-Taste, erscheint die Ordner Nummer, drücken Sie nun die ▶ oder ◀ Taste um die Titel in diesen Ordner zu sehen. Drücken Sie die PROGRAM-Taste erneut, erscheint im Display "P02" Wiederholen Sie obige Schritte, um alle Speicherplätze zu überprüfen.

2. Programm Speicher löschen:

Während sich die CD im STOP-Modus befindet:

Drücken Sie zweimal die STOP-Taste, "PROG" Anzeige im Display verschwindet.

USB BETRIEB

WICHTIGE NOTIZ:

Dieses Gerät unterstützt die meisten gängigen MP3-USB Sticks, leider aber nicht alle!, da es zu viele verschiedene Formate auf dem Markt gibt.

1. Stellen Sie den Funktionsschalter auf CD.
2. Drücken Sie die CD/USB/SD-Taste, bis im Display "USB" erscheint.

Bemerkung: Wenn kein MP3 Player oder USB-Stick etc. angeschlossen wird im erscheint im Display "no".

1. Stecken Sie ihren z.B. USB-Stick in den USB Anschluss. Die Gesamtanzahl der Titel wird im Display Angezeigt.

2. Drücken Sie die PLAY/PAUSE-Taste um die Wiedergabe zu starten.

3. Bedienen Sie alle CD Steuertasten gleich wie im oben erwähnten Abschnitt "CD Betrieb".

4. Um den USB Wiedergabemodus zu verlassen, drücken Sie die CD/USB/SD-Taste, bis im Display "DISC" erscheint.

SD/MMC CARD BETRIEB

WICHTIGE NOTIZ:

Dieses Gerät unterstützt die meisten gängigen MP3-USB Sticks, leider aber nicht alle!, da es zu viele verschiedene Formate auf dem Markt gibt.

Stellen Sie den Funktionsschalter auf CD.

1. Drücken Sie die CD/USB/SD-Taste, bis im Display "CARD" erscheint.
2. Legen Sie eine SD/MMC-Karte in den SD Kartenslot, wird die Gesamtanzahl der Musik auf dem Display angezeigt.
3. Drücken Sie die PLAY/PAUSE-Taste, um die Wiedergabe zu starten.
4. Bedienen Sie alle CD Steuertasten gleich wie im oben erwähnten Abschnitt "CD Betrieb".
5. Zum Verlassen des SD Wiedergabemodus, drücken Sie die CD/USB/SD-Taste, bis die LCD Anzeige "DISC" Anzeigt. Das Gerät Wechselt wieder auf CD-Betrieb.

WICHTIGER HIWEIS

Zur Energieeinsparung, wenn bei CD, USB, SD oder AUX der Benutzer das Gerät über 15 Minuten nicht verwendet, wird das Gerät automatisch in den Standby-Modus schalten (ohne Displaybeleuchtung).

Um das Gerät wieder einzuschalten, drücken Sie die Wiedergabe/Pause-Taste.

Technische Daten

Frequenzbereich ---- AM 522 – 1620 kHz

FM 87.5 – 108 MHz

Ausgangsleistung----2 x 3 Watts RMS

Lautsprecher----4 Ohms

Stromversorgung----AC 230V \~ 50Hz

12V DC (8 x 1.5V Type UM-1 / D-CELL or equivalent)

Leistungsaufnahme---- 23 W

Dimension der Einheit----422(W) x 170(H) x 248(D) mm

Gewicht---- 2.9 kg

Copyright von Wörlein GmbH, D 90556 Cadolzburg – soundmaster®

Technische Daten, Änderungen und Irrtümer sind ohne Vorankündigung vorbehalten
