ST-SB920QS - Tuner SONY - Kostenlose Bedienungsanleitung

Produkttyp	UKW-Stereo/MW/LW-Tuner
Marke	Sony
Modell	ST-SB920QS
Abmessungen (B x H x T)	430 x 86 x 295 mm
Gewicht	3,95 kg
Stromversorgung	220 – 230 V Wechselstrom, 50/60 Hz
Leistungsaufnahme	12 W
Empfangsbereiche	UKW: 87,5–108 MHz; MW: 522–1611 kHz; LW: 144–288 kHz
Antennenanschluss	UKW: 75 Ω unsymmetrisch (zwei Buchsen A/B); MW/LW: Rahmenantenne über AM-Klemmen
Empfindlichkeit (UKW, Mono 26 dB Rauschabstand)	10,3 dBf (0,9 μV/75 Ω)
Signal-Rauschabstand (UKW, 40 kHz Hub)	80 dB (Mono), 76 dB (Stereo)
Klirrfaktor (UKW, WIDE)	0,035 % (Mono), 0,045 % (Stereo)
Frequenzgang (UKW)	30 Hz – 15 kHz (+0,3/‑0,7 dB)
Kanaltrennung (UKW, 1 kHz)	50 dB
Trennschärfe (UKW, 400 kHz Abstand)	85 dB (WIDE), 90 dB (NARROW)
Ausgangspegel (40 kHz Hub)	600 mV
ZF-Bandbreite	umschaltbar: WIDE (breit) / NARROW (schmal), nur bei ST-SB920
RDS-Funktionen	Sendernamenanzeige, PTY, TA, NEWS/INFO, EON, Radiotext
Automatische Senderspeicherung	Auto-betical Select (bis zu 30 Sender, alphabetisch sortiert)
Fernbedienung	nicht enthalten (nur Gerätetasten)
Reinigung	Gehäuse mit weichem, leicht feuchtem Tuch; keine Scheuermittel oder Lösungsmittel
Sicherheitshinweise	Nicht Regen oder Feuchtigkeit aussetzen; Gehäuse nicht öffnen; Netzstecker ziehen bei längerem Nichtgebrauch
Reparatur	Nur von Fachpersonal; Netzkabel nur durch Fachwerkstatt austauschbar
Mitgeliefertes Zubehör	Audiokabel (1), MW/LW-Rahmenantenne (1), UKW-Antennendraht (1), EON-Anschlusskabel (1)

Häufig gestellte Fragen - ST-SB920QS SONY

Wie schließe ich die MW/LW-Rahmenantenne an?

Bauen Sie die Antenne zusammen und verbinden Sie die Kabel mit den AM ANTENNA-Klemmen auf der Rückseite. Richten Sie die Antenne für besten Empfang aus.

Warum habe ich keinen Ton?

Stellen Sie sicher, dass die Antennen angeschlossen sind und der Verstärker auf TUNER geschaltet ist. Prüfen Sie auch die Lautstärke am Verstärker.

Wie speichere ich Sender automatisch?

Drücken Sie AUTO-BETICAL SELECT, wählen Sie mit TUNING/SELECT 'Yes' und drücken Sie erneut. Der Tuner sucht UKW-Sender und speichert sie alphabetisch.

Wie schalte ich die Display-Sprache auf Deutsch um?

Schalten Sie den Tuner aus. Halten Sie die Taste 2 gedrückt und schalten Sie ihn wieder ein. Es erscheint 'Deutsch' im Display.

Warum funktioniert RDS nicht?

Nur UKW-Sender mit RDS-Service. Stimmen Sie auf einen starken UKW-Sender ab. Bei schwachem Signal können RDS-Funktionen ausfallen.

Wie rufe ich gespeicherte Sender ab?

Drücken Sie SHIFT zur Auswahl von A, B oder C, dann eine Nummerntaste (1-0). Alternativ: TUNING MODE auf 'PRESET' stellen und TUNING/SELECT drehen.

Wie lösche ich einen gespeicherten Sender?

Drücken Sie MENU, wählen Sie 'Edit' und dann 'Erase'. Mit TUNING/SELECT den zu löschenden Sender wählen und ENTER drücken.

Wie schalte ich die UKW-Antenne um (nur ST-SB920)?

Drücken Sie ANTENNA, um zwischen den Buchsen A und B zu wählen. Die Anzeige zeigt die aktive Antenne.

Was ist die EON-Funktion?

EON ermöglicht automatische Umschaltung auf Verkehrsfunk (TA) oder Nachrichten/Informationen von einem RDS-Sender. Aktivieren Sie TA oder NEWS/INFO.

Wie kann ich die Signalstärke prüfen?

Drücken Sie wiederholt DISPLAY, bis das digitale Signalstärkemeter erscheint. Bei UKW reicht der Bereich von 16 bis 70 dB.

BEDIENUNGSANLEITUNG ST-SB920QS SONY

Bedienungsanleitung ____ D

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Zur besonderen Beachtung

Zur Sicherheit

Sollte ein fester Gegenstand oder Flüssigkeit in das Gehäuse gelangen, trennen Sie das Gerät ab und lassen Sie es von einem Fachmann überprüfen, bevor Sie es weiterverwenden.

Zur Stromversorgung

• Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt.
• Trennen Sie bei längerer Nichtverwendung das Gerät von der Wandsteckdose ab. Zum Abtrennen des Kabels fassen Sie stets am Stecker und niemals am Kabel an.
• Das Netzkabel darf nur von einer Fachwerkstatt ausgewechselt werden.

Zur Aufstellung

• Stellen Sie das Gerät an einem Ort auf, an dem ausreichende Luftzirkulation gewährleistet ist, um einen internen Hitzestau zu vermeiden und eine lange Lebensdauer des Geräts sicherzustellen.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen und achten Sie darauf, daß es keinem direkten Sonnenlicht, keinem Staub und keinen Stößen ausgesetzt ist.
• Stellen Sie nichts auf das Gerät. Wenn die Ventilationsöffnungen blockiert werden, kann es zu Fehlfunktionen kommen.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Zur Reinigung

Reinigen Sie das Gehäuse, das Bedienungspult und die Bedienungselemente mit einem weichen, leicht mit mildem Haushaltsreiniger angefeuchteten Tuch. Scheuermittel, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden.

Zur Wiederverpackung

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport wieder sicher verpacken zu können.

Bei weiterführenden Fragen wenden Sie sich bitte an den nächsten Sony Händler.

Herzlichen Glückwunsch!

Wir beglückwünschen Sie zum Kauf dieses Sony UKW-Stereo/MW/LW-Tuners. Vor der Inbetriebnahme lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen gut auf.

Zu dieser Anleitung

Die Anleitung behandelt die Sony Tuner ST-SB920 und ST-SE520. Die meisten Bedienungsvorgänge sind gleich. Auf eventuelle Unterschiede wird deutlich im Text hingewiesen (beispielsweise durch „Nur für ST-SB920“). Vergewissern Sie sich vor dem Lesen der Anleitung, um welches Modell es sich handelt. Die Modellnummer steht auf der Vorderseite des Geräts.

Was Sie noch über die Anleitung wissen sollten

Auf einigen Seiten wird das folgende Symbol verwendet:

Kennzeichnet Zusatzhinweise und Tips zur Bedienungserleichterung.

INHALTSVERZEICHNIS

Vor dem Betrieb

Nach dem Auspacken 4 Anschluß des Systems 4 Umschalten auf deutsche Anzeigeninformationen 6 Automatisches Abspeichern von Sendern (Auto-betical Select-Funktion) 6

Grundlegender Betrieb

Abrufen gespeicherter Sender 7

Fortgeschrittener Betrieb

Das Menüsystem 8 Wahl des Display-Anzeigemodus 8 Empfang von Sendern 9 Tips für optimalen UKW-Empfang 10 Abspeichern eines Senders 11 Zuteilen von Sendernamen 12 Ordnen, Verschieben und Löschen von gespeicherten Sendern 12 Zum Radio Data System (RDS) 14

Zusatzinformationen

Störungsüberprüfungen 17 Technische Daten 17 Stichwortverzeichnis 18

Nach dem Auspacken

Vergewissern Sie sich, daß die folgenden Teile bei Ihrem Tuner mitgeliefert sind:

• Audiokabel (1)
  • MW/LW-Rahmenanterne (1)
  • UKW-Antennendraht (1)
  • EON-Anschlußkabel (1)

Anschluß des Systems

Vorbereitung

• Schalten Sie alle Geräte aus, bevor Sie Anschlüsse vornehmen.
• Schließen Sie das Netzkabel als letztes an.
• Achten Sie auf sicheren Anschluß, um Brummen und andere Störgeräusche zu vermeiden.
• Achten Sie beim Anschluß der Audiokabel auf die Farben der Stecker und Buchsen. Schließen Sie Weiß (linker Kanal) an Weiß und Rot (rechter Kanal) an Rot an.

Anschluß der MW/LW-Antenne

Im folgenden wird der Anschluß der mitgelieferten MW/LW-Antenne behandelt. Die folgende Abbildung zeigt die AM ANTENNA-Klemmen, an denen der Anschluß vorzunehmen ist.

ST-SB920

• MW/LW-Rahmenantenne (mitgeliefert) (1)

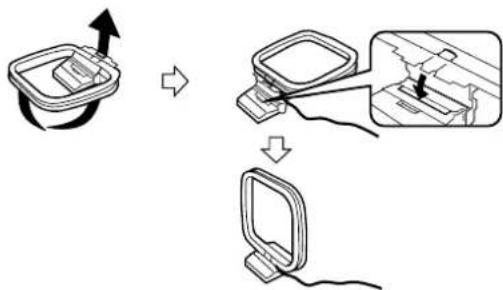

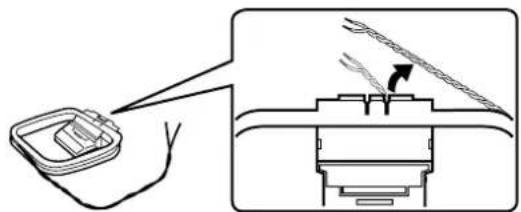

1 Vor dem Zusammenbau der MW/LW- Rahmenantenne ziehen Sie das Kabel aus der Nut des Rahmens heraus.

2 Wickeln Sie drei Lagen vom Rahmen ab. Wickeln Sie nicht mehr als drei Lagen ab, und achten Sie darauf, daß die Adern verdrillt bleiben.

3 Montieren Sie die MW/LW-Rahmenantenne wie gezeigt.

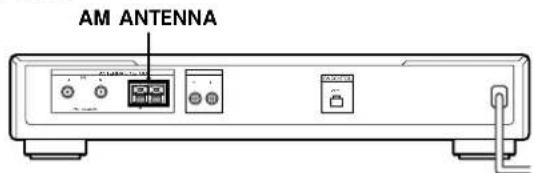

4 Schließen Sie die MW/LW-Rahmenantenne an die AM-Klemmen an der Rückseite des Geräts an.

5 Richten Sie die Antenne auf besten Empfang aus. Die MW/LW-Rahmenantenne ist richtempfindlich. Drehen Sie sie so, daß der beste Empfang gewährleistet ist. Wenn beim Aufnehmen eines MW-Senders ein Pfeifgeräusch hoher Frequenz zu hören ist, stellen Sie die MW/LW-Rahmenantenne an eine andere Stelle. Beachten Sie auch, daß in Stahlbetongebäuden aufgrund der Abschirmung der elektromagnetischen Wellen der Empfang schwächer ist. Wir empfehlen dann die Verwendung einer Zubehörantenne.

Bei schwachem Empfang

Wenn auch nach Drehen der MW/LW-Rahmenantenne der Empfang noch zu schwach ist, stellen Sie die Antenne in die Nähe eines Fensters.

Anschluß der UKW-Antenne

Der mitgelieferte UKW-Antennendraht sollte nur vorübergehend (bis zur Installation einer UKW-Außenantenne) verwendet werden. Optimaler Empfang ist nur mit einer UKW-Außenantenne möglich. Die folgende Abbildung zeigt die FM ANTENNA-Buchsen, an denen der Anschluß vorzunehmen ist.

• UKW-Antennendraht (mitgeliefert) (1)

- UKW-Außenantenne (nicht mitgeliefert) (1) und 75-Ohm-Koaxialkabel mit IEC-Stecker (nicht mitgeliefert) (1).

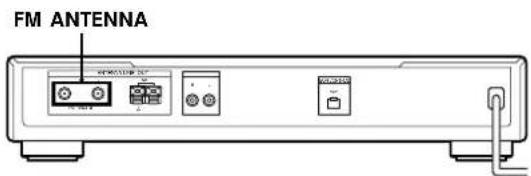

Schließen Sie den mitgelieferten UKW-Antennendraht oder eine UKW-Außenantenne (nicht mitgeliefert) an eine der FM-Buchsen an der Geräterückseite an.

Anschlußmöglichkeit für zwei UKW-Antennen (nur ST-SB920)

Dieser Tuner besitzt zwei UKW-Antennenbuchsen (FM ANTENNA A und B) zum gleichzeitigen Anschluß von zwei UKW-Antennen. So können Sie beispielsweise an die Buchse A eine Außenantenne und an die Buchse B eine Kabelantenne anschließen. Anhand des Signalstärkemeters kann ermittelt werden, welche der beiden Antennen den besten Empfang ermöglicht und schalten Sie dann auf diese Antenne um.

Anschluß eines Erdungskabel

Bei Verwendung einer Außenantenne muß als Blitzschutzvorkehrung ein Erdungskabel (nicht mitgeliefert) an die AM ANTENNA h-Klemme (zusätzlich zur MW/LW-Rahmenantenne) angeschlossen werden.

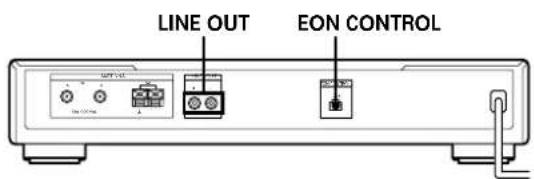

Anschluß des Verstärkers

Bevor Sie den Ausgang des Tuners an den Verstärker anschließen, schalten Sie die Geräte aus. Die folgende Abbildung zeigt die Buchsen, an denen der Anschluß vorzunehmen ist.

Benötigte Kabel

• Audiokabel (mitgeliefert) (1)

Stecken Sie die weißen Stecker in die weißen Buchsen (linker Kanal) und die roten Stecker in die roten Buchsen (rechter Kanal). Achten Sie darauf, die Stecker fest einzustecken; lockerer Anschluß kann Störgeräusche verursachen.

Anschluß eines Sony Verstärkers mit EON CONTROL IN-Buchse

Verbinden Sie die EON CONTROL OUT-Buchse des Tuners über das mitgelieferte EON-Anschlußkabel mit der EON CONTROL IN-Buchse des Verstärkers. Die EON-Funktion (siehe Seite 15) steuert dann auch die anderen Geräte.


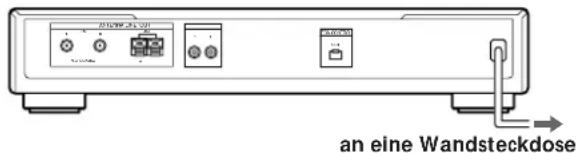

Netzanschluß

Wenn alle anderen Anschlüsse hergestellt sind, schließen Sie das Netzkabel an eine Wandsteckdose an.

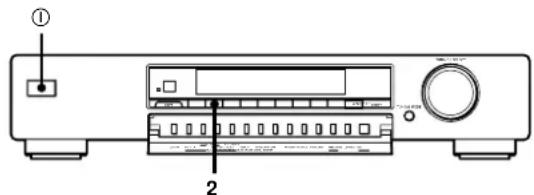

Umschalten auf deutsche Anzeigeninformationen

Für die Anzeigen im Display kann zwischen Englisch und Deutsch gewählt werden. Werkseitig ist auf Englisch voreingestellt. Zum Umschalten auf Deutsch verfahren Sie wie folgt.

ST-SB920

1 Schalten Sie den Tuner durch Drücken von ① aus.
2 Während Sie die Nummerntaste 2 gedrückt halten, schalten Sie den Tuner durch Drücken von ① ein.

„Deutsch“ erscheint im Display.

Zum Zurückschalten auf Englisch

Wiederholen Sie den obigen Vorgang.

„English“ erscheint dann im Display.

Automatisches Abspeichern von Sendern (Auto-betical Select-Funktion)

Mit der „Auto-betical Select“-Funktion können bis zu 30 UKW- und UKW-RDS-Sender in alphabetischer Reihenfolge redundanzlos automatisch abgespeichert werden.

Die „Auto-betical Select“-Funktion speichert nur solche Sender ab, die mit ausreichender Signalstärke empfangen werden. Zum manuellen Abspeichern einzelner UKW- und MW/LW-Sender siehe unter „Empfang von Sendern“ auf Seite 9 und „AbspkÜähern eines Senders“ auf Seite 11.

ST-SB920

ST-SE520

1 Schalten Sie den Tuner durch Drücken von ① ein.
2 Schalten Sie den Verstärker ein, und schalten Sie ihn in den TUNER-Betrieb.

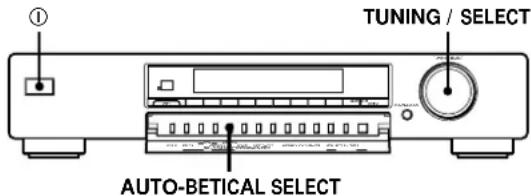

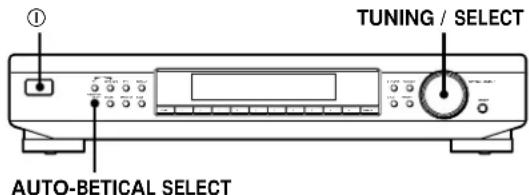

3 Drücken Sie AUTO-BETICAL SELECT. "Yes" und "No" erscheint im Display.
4 Drehen Sie TUNING/SELECT, so daß „Yes“ angezeigt wird.
5 Drücken Sie AUTO-BETICAL SELECT erneut. Der Tuner sucht nun den UKW-Bereich nach Sendern ab und überprüft bei jedem gefundenen RDS-Sender, ob dasselbe Programm auch noch auf einer anderen Frequenz ausgestrahlt wird. Falls ja, wird nur die Frequenz mit dem stärkeren Signal abgespeichert. Alle gefundenen RDS-Sender werden dann alphabetisch nach ihren Namen geordnet und unter zweistelligen Codes abgespeichert. Einzelheiten zur RDS-Funktion finden Sie auf Seite 14. Anschließend werden die UKW-Sender ohne RDS-Service unter zweistelligen Codes abgespeichert.

Zum Umarrangieren der gespeicherten Sender

Siehe „Ordnen, Verschieben und Löschen von gespeicherten Sendern“ auf Seite 12.

Hinweise

• Wenn der Tuner in einem anderen Gebiet betrieben wird, wiederholen Sie den obigen Vorgang, um die empfangbaren Sender abzuspeichern.
  • Zum Abrufen von gespeicherten Sendern siehe Seite 7.
• Außer der Senderfrequenz werden noch die folgenden Einstellungen mit abgespeichert: ANTENNA, ANT ATT, IF BAND (nur ST-SB920) und FM MODE.
• Wenn nach dem automatischen Abspeichern mit der „Auto-betical Select“-Funktion die Antenne anders ausgerichtet oder eine andere Antenne verwendet wird, sind möglicherweise einige der gespeicherten Sender nicht mehr empfangbar. Wiederholen Sie dann den „Autobetical Select“-Vorgang.

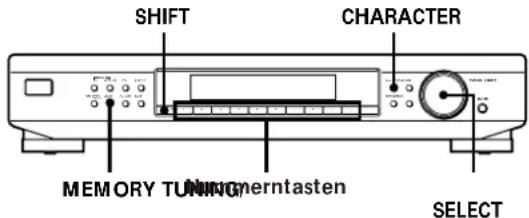

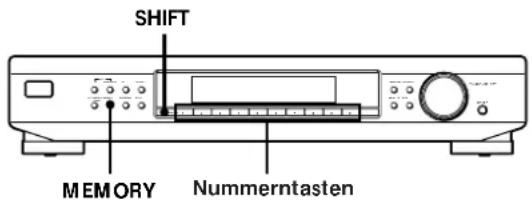

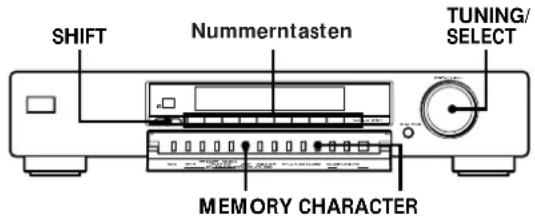

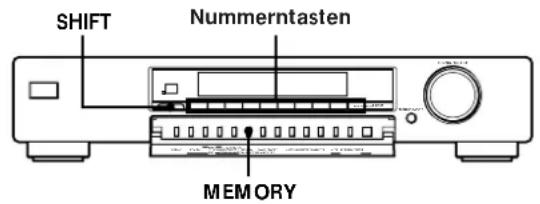

Abrufen gespeicherter Sender

Zum Abrufen von gespeicherten Sendern führen Sie die folgenden Schritte aus.

ST-SB920 ST-SE520

• Zum Abstimmen auf einen nicht gespeicherten Sender siehe unter „Empfang von Sendern“ auf Seite 9.

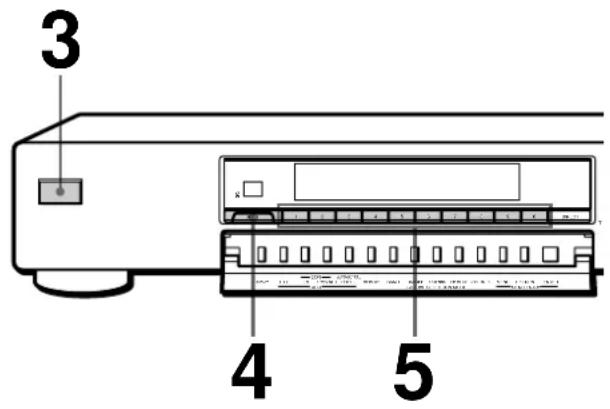

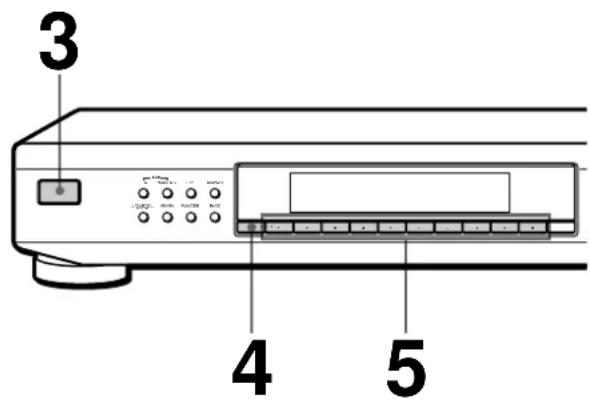

1 Achten Sie darauf, daß der Tuner richtig angeschlossen und die Sender abgespeichert sind (zum Anschluß siehe Seite 4 bis 6; zum Abspeichern von Sendlern siehe Seite 6 oder 11).
2 Schalten Sie den Verstärker ein, und schalten Sie ihn auf TUNER.
3 Schalten Sie den Tuner durch Drücken von ① ein.
4 Wählen Sie durch wiederholtes Drücken von SHIFT zwischen A, B oder C.
5 Drücken Sie die gewünschte Nummerntaste (1 - 0).

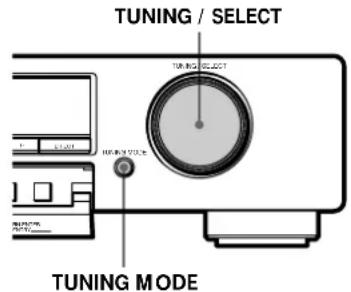

Um die gespeicherten Sender nacheinander abzurufen

ST-SB920 ST-SE520

1 Drücken Sie TUNING MODE (TUNE MODE für ST-SE520) wiederholt, so daß „PRESET“ im Display angezeigt wird.
2 Drehen Sie TUNING/SELECT. Bei jedem Drehen von TUNING/SELECT wird der nächste Sender abgerufen. Im Display erscheint dabei jeweils der Speichercode, die Frequenz, der Sendername usw. Außerdem wird die Signalstärke im Display angezeigt.

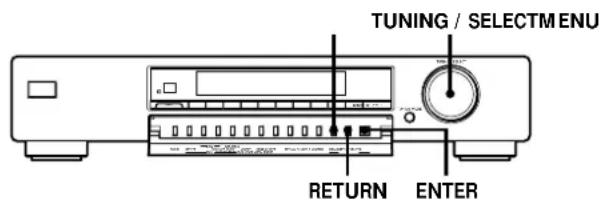

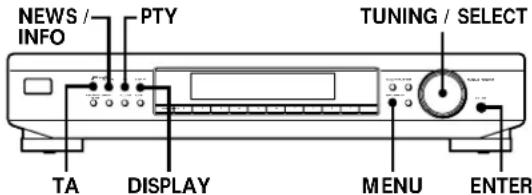

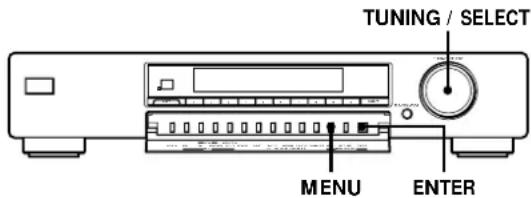

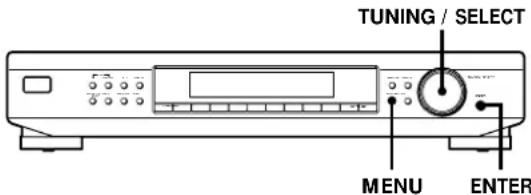

Das Menüsystem

Verschiedene Parameter können menügesteuert eingestellt werden. Die folgenden Bedienungselemente werden hierbei verwendet.

ST-SB920

ST-SE520

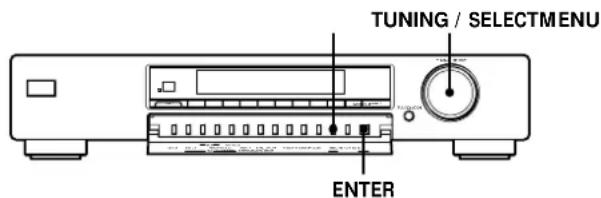

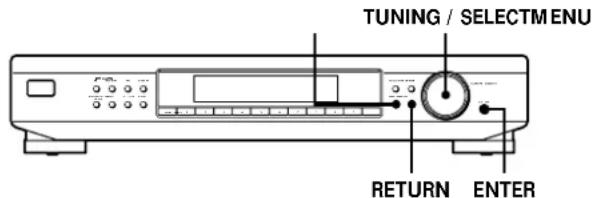

Bedienungselement Zweck

MENU-Taste Umschalten in den Menübetrieb.
TUNING/SELECT-Regler	Anzeigen der Parametereinstellung.
ENTER-Taste	Speichern der momentan angezeigten Parametereinstellung.
RETURN-Taste	Rückkehr zum vorausgegangenen Schritt.

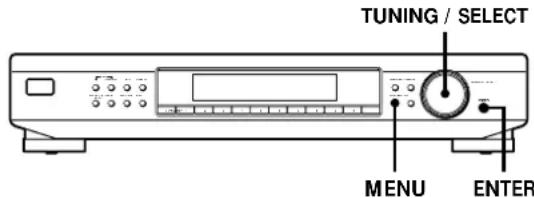

Wahl des Display-Anzeigemodus

Vier verschiedene Anzeigemodi können gewählt werden.

ST-SB920

ST-SE520

1 Drücken Sie MENU, und drehen Sie dann TUNING/SELECT, so daß „Disp-Mode“ im Display angezeigt wird.
2 Drücken Sie ENTER. „Select“ erscheint im Display.
3 Wählen Sie durch Drehen von TUNING/SELECT einen der folgenden Anzeigemodi.

Alle Informationen/Volle Helligkeit

Alle Informationen/Gedämpfte Helligkeit

Eingeschränkte Informationen/Volle Helligkeit

Eingeschränkte Informationen/Gedämpfte Helligkeit

4 Drücken Sie ENTER.

Die Einstellung bleibt erhalten, bis eine Umstellung vorgenommen wird.

Beim Drücken einer Taste am Gerät wird von „Eingeschränkte Informationen“ auf „Alle Informationen“ (mit der gewählten Helligkeit) umgeschaltet. Nach vier Sekunden schaltet der Tuner automatisch in den ursprünglichen Anzeigemodus zurück.

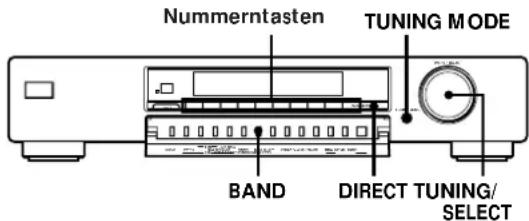

Empfang von Sendern

Sie können entweder direkt mit den Nummerntasten oder (beispielsweise bei unbekannter Frequenz) mit dem „Automatischer Sendersuchlauf (Auto Tuning)” (auf dieser Seite) auf einen Sender abstimmen.

Vergewissern Sie sich zunächst, daß:

- eine UKW/MW/LW-Antenne entsprechend der Angaben auf Seite 4 und 5 angeschlossen ist.

ST-SB920

ST-SE520

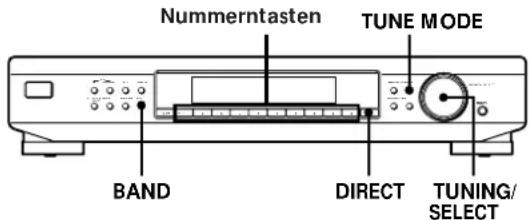

1 Drücken Sie wiederholt BAND zur Wahl von FM (UKW), MW oder LW.
2 Drücken Sie DIRECT.
3 Geben Sie mit den Nummerntasten die Frequenz ein.

Beispiel 1: FM 102,50 MHz

Beispiel 2: AM 1350 kHz

Zum Abstimmen auf einen anderen Sender

Wiederholen Sie die Schritte 1 bis 3.

Bei Empfang eines MW- oder LW-Senders

Richten Sie die MW/LW-Rahmenantenne optimal aus.

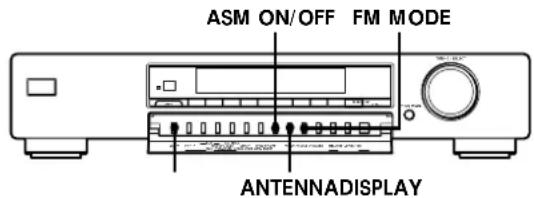

Wenn bei einem UKW-Stereosender die STEREO-Anzeige nicht leuchtet

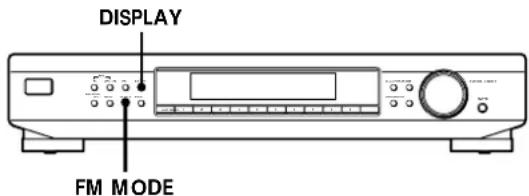

Schalten Sie durch Drücken von FM MODE auf Stereo.

Bei gestörtem UKW-Stereoempfang

Bei schwachem oder gestörtem UKW-Stereoempfang blinkt die STEREO-Anzeige. Schalten Sie in einem solchen Fall durch Drücken von FM MODE auf MONO um. Der Empfang verbessert sich dann, allerdings geht der Stereoeffekt verloren.

Durch nochmaliges Drücken der Taste kann wieder auf Stereo zurückgeschaltet werden.

Bei falscher Frequenzeingabe bzw. blinkenden Ziffern

Wenn eine falsche Frequenz eingegeben wurde, drücken Sie DIRECT, und geben Sie dann die richtige Frequenz ein. Blinken die Ziffern immer noch, ist in Ihrem Gebiet möglicherweise auf der Frequenz kein Sender empfangbar.

Bei Eingabe einer außerhalb des Rasters liegenden Frequenz

Der Tuner rundet die eingegebene Frequenz automatisch so auf bzw. ab, daß sie im Raster liegt. Das Raster der direkten Frequenzeingabe ist wie folgt: UKW: 50 kHz MW/LW: 9 kHz (MW), 1 kHz (LW)

Automatischer Sendersuchlauf (Auto Tuning)

Mit dem automatischen Sendersuchlauf können Sie Sender auffinden, auch wenn die Frequenz nicht bekannt ist.

1 Schalten Sie durch wiederholtes Drücken von BAND auf FM (UKW), MW oder LW.

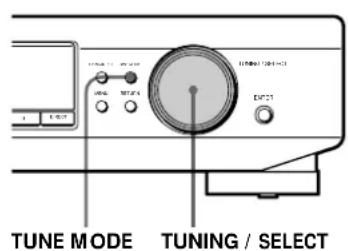

2 Drücken Sie TUNING MODE (TUNE MODE für ST-SE520), so daß „AUTO TUNING“ im Display angezeigt wird.
3 Drehen Sie kurz den TUNING/SELECT-Regler. (Sobald sich die Frequenzziffern ändern, lassen Sie den Regler wieder los.) Durch Drehen nach rechts werden höhere Frequenzen und durch Drehen nach links niedrigere Frequenzen nach Sendern abgesucht. Sobald ein Sender gefunden ist, stoppt der Suchlauf und „TUNED“ erscheint im Display. Das Signalstärkemeter zeigt die Signalstärke des Senders an.

4 Wiederholen Sie Schritt 3, bis der gewünschte Sender gefunden ist. Zum Abspeichern des Senders siehe unter „Abspeichern eines Senders“ auf Seite 11.

Wenn ein gewünschter Sender nicht erfaßt wird Manuelles Abstimmen)

Wenn der automatische Suchlauf einen Sender aufgrund zu geringer Signalstärke nicht findet, stimmen Sie wie folgt manuell ab.

1 Schalten Sie durch wiederholtes Drücken von BAND auf FM (UKW), MW oder LW.
2 Drücken Sie TUNING MODE (TUNE MODE für ST-SE520), so daß „TUNING“ im Display angezeigt wird. „AUTO“ muß erloschen sein.
3 Stimmen Sie durch Drehen von TUNING/SELECT auf den gewünschten Sender ab. Durch Drehen nach rechts wird die Frequenz erhöht und durch Drehen nach links verringert. Das Signalstärkemeter liefert eine Aussage über die Empfangsqualität.

Hinweis

Am oberen bzw. unteren Ende des Wellenbereichs stoppt der Abstimmvorgang.

Tips für optimalen UKW-Empfang

Der Tuner ist mit verschiedenen Zusatzfunktionen ausgestattet, die bei schlechtem oder gestörtem Empfang eine Verbesserung ermöglichen. Empfangen Sie den Sender zunächst in der Standardeinstellung. Ist der Empfang unbefriedigend, versuchen Sie durch Ändern der im folgenden behandelten Parameter eine Verbesserung zu erzielen. Beim Abspeichern einer Senderfrequenz werden auch die Parametereinstellungen mit abgespeichert.

ST-SB920

ST-SE520

Umschalten der UKW-Antenne (nur ST-SB920)

Der Tuner ist mit zwei UKW-Antennenbuchsen (FM ANTENNA A und B) ausgestattet. Wenn zwei UKW-Antennen angeschlossen sind, können Sie durch Drücken von ANTENNA auf die Antenne umschalten, die den besten Empfang liefert.

Ein- und Ausschalten der ASM-Funktion (nur ST-SB920)

Bei eingeschalteter ASM-Funktion (Active Selection Mode) stellt der Tuner die Parameter ANT ATT (Bedämpfung des Antennensignals), IF BAND (ZF-Bandbreite) und FM MODE (UKW-Empfangsbetriebsart) automatisch optimal ein. Nach Ausschalten der ASM-Funktion können diese Parameter manuell eingestellt werden.

Zum Ein- und Ausschalten der ASM-Funktion drücken Sie die ASM ON/OFF-Taste

Wenn bei UKW-Empfang die ASM-Funktion eingeschaltet ist, erscheint die Anzeige ASM im Display.

Zum manuellen Einstellen von ANT ATT und IF BAND

1 Drücken Sie MENU.

2 Drehen Sie TUNING/SELECT, bis „Reception“ im Display angezeigt wird, und drücken Sie dann ENTER. Wenn bei MW- oder LW-Empfang versucht wird, auf „Reception“ zu schalten, erscheint die Anzeige „FM Only“ im Display.
3 Drehen Sie TUNING/SELECT zur Wahl von „ATT/IF BAND“, und drücken Sie dann ENTER.
4 Drehen Sie TUNING/SELECT zur wunschgemäßen Einstellung von ANT ATT, und drücken Sie dann ENTER.

- Bei Einstellung auf „ANT ATT : ON“ wird das Antennensignal bedämpft (günstig bei extrem stark einfallenden Sändern).

- Bei Einstellung auf „ANT ATT : OFF“ erfolgt keine Signalbedämpfung (Normaleinstellung).

5 Drehen Sie TUNING/SELECT zur wunschgemäßen Einstellung von IF, und drücken Sie dann ENTER.

• Bei Einstellung auf „IF : Wide“ arbeitet der Tuner mit großer Bandbreite (bestmögliche Tonqualität, geringe Verzerrungen).
• Bei Einstellung auf „IF : Narrow“ arbeitet der Tuner mit geringerer Bandbreite (Interferenzen von benachbarten Sendern werden unterdrückt und schwache Sender sind besser zu hören).

Zum Einstellen von UKW-Betriebsart

Durch Drücken von FM MODE kann zwischen den UKW-Empfangsbetriebsarten Stereo (keine Anzeige), und „MONO“ gewählt werden.

• Bei der Betriebsart Stereo schaltet der Tuner automatisch auf Stereo um, wenn ein UKW-Stereosender ausreichender Stärke empfangen wird. Zum Aktivieren dieser Betriebsart drücken Sie FM MODE wiederholt, so daß „MONO“ erlischt.
• Bei „MONO“ erfolgt die Wiedergabe in Mono. Diese Einstellung ist vorteilhaft, wenn der Stereoempfang stark verrauscht ist.

Überprüfen der Signalstärke

Das digitale Signalstärkemeter besitzt bei UKW-Empfang einen Anzeigebereich von 16 bis 70 dB (1 μV entspricht 0 dB). Für rauschfreien Stereoempfang muß die Signalstärke über 50 dB liegen. (Das Signalstärkemeter kann auch zur Beurteilung der günstigsten FM MODE-Einstellung herangezogen werden.) Bei Modell ST-SB920 arbeitet das digitale Signalstärkemeter auch bei MW/LW-Empfang. Der Anzeigebereich liegt dann zwischen 0 und 15 (je höher der Wert, um so stärker das Signal).

1 Stimmen Sie auf einen UKW-Sender oder einen MW/LW-Sender (letzteres nur im Falle des ST-SB920) ab.
2 Drücken Sie DISPLAY wiederholt, bis das digitale Signalstärkemeter angezeigt wird.
3 Richten Sie die UKW-Antenne bzw. die MW/LW-Antenne (letzteres nur bei ST-SB920) so aus, daß das Empfangssignal am stärksten ist.

Abspeichern eines Senders

Bis zu 30 UKW- oder MW/LW-Sender können unter zweistelligen Speichercodes (beispielsweise A7) abgespeichert werden. Die Speichercodes bestehen aus einem Buchstaben (A, B oder C) und einer Ziffer (1 - 0). Unter jedem Buchstaben sind 10 Sender speicherbar. Die Buchstaben können Sie beispielsweise dazu benutzen, die Sender nach bestimmten Kategorieren unterteilt abzuspeichern.

ST-SB920

ST-SE520

1 Stimmen Sie auf den gewünschten UKW-, MW- oder LW-Sender ab.
2 Drücken Sie MEMORY. „MEMORY“ und der niedrigste freie Speichercode erscheinen im Display. Der Tuner ist nun speicherbereit.
3 Wählen Sie durch Wiederholtes Drücken von SHIFT zwischen A, B oder C. Der Buchstabe erscheint im Display.
4 Drücken Sie die gewünschte Nummerntaste (1 - 0). Der empfangene Sender wird unter dem gewählten Code abgespeichert.
5 Wiederholen Sie die Schritte 1 bis 4 zum Speichern weiterer Sender.

Automatische Speicherung der Namen von RDS-Sendern

Im Falle von RDS-Sendern wird außer der Frequenz auch der Sendername automatisch mit abgespeichert.

Zum Zuteilen eigener Sendernamen

Führen Sie die Schritte des Abschnitts „Zuteilen von Sendernamen“ auf Seite 12 aus.

Zuteilen von Sendernamen

Jedem gespeicherten Sender (Ausnahme: UKW-RDS-Sender) können Namen aus bis zu 13 Zeichen zugeteilt werden. Diese Namen werden dann statt der Frequenz im Display angezeigt.

ST-SB920

ST-SE520

1 Drücken Sie CHARACTER. Der Cursor blinkt im Display.

2 Drehen Sie TUNING/SELECT zur Wahl des gewünschten Zeichens.

3 Wenn das gewünschte Zeichen eingestellt ist, drücken Sie CHARACTER, so daß sich der Cursor zur nächsten Stelle bewegt.

Bei einem Eingabefehler

Drücken Sie CHARACTER wiederholt, bis das zu löschende Zeichen blinkt (bei jedem Drücken von CHARACTER wird um eine Stelle weitergeschaltet). Wählen Sie dann mit TUNING/SELECT das richtige Zeichen.

4 Wiederholen Sie die Schritte 2 und 3, bis alle Zeichen des Namens eingegeben sind.

5 Drücken Sie MEMORY. Im Display erscheint die Anzeige „MEMORY“ zusammen mit dem niedrigsten freien Speichercode. Der Tuner ist nun speicherbereit.

6 Wählen sie mit SHIFT und den Nummerntasten den Speichercode, für den der Sendername bestimmt ist.

Hinweis

Wenn im obigen Vorgang der nächste Schritt nicht innerhalb von 8 Sekunden ausgeführt wird, schaltet das Display auf Normalanzeige zurück. Beginnen Sie in einem solchen Fall erneut von Anfang an.

Ordnen, Verschieben und Löschen von gespeicherten Sendern

Die gespeicherten Sender können bequem umarrangiert werden. So können Sie beispielsweise die Sender in alphabetischer Reihenfolge, in der Reihenfolge der Signalstärke, des Ländercodes oder des Wellenbereichs anordnen oder mit den Funktionen „Move“ und „Erase“ wunschgemäß verschieben bzw. löschen.

ST-SB920

ST-SE520

1 Drücken Sie MENU.

2 Drehen Sie TUNING/SELECT, bis „Edit“ im Display angezeigt wird, und drücken Sie dann ENTER. Wenn kein Sender abgespeichert ist, erscheint „No Preset“ im Display.

3 Drehen Sie TUNING/SELECT zur Wahl des Sortierkriteriums:

Sortierkriterium Erläuterung

Move Verschieben eines Senders (siehe diese Seite).

Erase Löschen eines Senders (siehe diese Seite).

Alphabet Die gespeicherten Sender werden nach ihren Namen alphabetisch sortiert. Sender ohne Namen werden nach ihrer Frequenz (von niedriger zu hoher Frequenz) sortiert.

Strength Die gespeicherten Sender (nur UKW- Sender) werden nach ihrer Signalstärke sortiert.MW- und LW-Sender werden nach ihrer Frequenz sortiert.

Country UKW-RDS-Sender werden nach ihrem Land (PI*-Code) sortiert.Andere Sender werden nach ihrer Frequenz sortiert.

Band Die Sender werden nach ihrem Wellenbereich (UKW, MW und LW) sortiert.

* Programm-Identifikation (siehe Seite 14)

4 Drücken Sie ENTER.

Der Sortiervorgang wird ausgeführt. Anschließend schaltet der Tuner in den Normalbetrieb zurück, und der Sender A1 ist zu hören.

Hinweis

Dieselben Ländercodes werden manchmal von mehreren Ländern benutzt. Beim Sortieren kann der Tuner nicht zwischen diesen Ländern differenzieren.

Verschieben eines gespeicherten Senders

Ein gespeicherter Sender kann wie folgt zu einem anderen Speichercode verschoben werden.

1 Führen Sie die Schritte 1 bis 3 des Abschnitts „Ordnen, Verschieben und Löschen von gespeicherten Sendern“ aus, wählen Sie im Edit-Menü den Parameter „Move“, und drücken Sie ENTER.
2 Wählen Sie mit TUNING/SELECT den Speichercode, unter dem der zu verschiebenden Sender gespeichert ist, und drücken Sie ENTER.
3 Wählen Sie mit TUNING/SELECT den gewünschten neuen Speichercode, und drücken Sie ENTER. Der Sender wird entsprechend verschoben, und alle nachfolgenden Sender der Gruppe („A“ im Beispiel) werden entsprechend verschoben, um Platz zu schaffen.

Beispiel: Sender von A4 wird zu A1 verschoben.

A1 A2 A3 A4 A5 A6 A7 A8Preset

89.5 94.5 96.5 98.0 100.5 103.0 104.5 106.0Frequency

A1 A2 A3 A4 A5 A6 A7 A8Preset

98.0 89.5 94.5 96.5 100.5 103.0 104.5 106.0Frequency

schen eines gespeicherten Senders

Gespeicherte Sender können wie folgt einzeln gelöscht werden.

1 Führen Sie die Schritte 1 bis 3 des Abschnitts „Ordnen, Verschieben und Löschen von gespeicherten Sendern“ aus, wählen Sie im Edit-Menü den Parameter „Erase“, und drücken Sie ENTER.
2 Wählen Sie mit TUNING/SELECT den zu löschenden Speichercode, und drücken Sie ENTER. Der Sender dieses Speichercodes wird gelöscht und die anderen Sender dieser Gruppe („A“ im Beispiel) rücken nach, so daß keine Lücke entsteht.

Beispiel: Sender A1 wird gelöscht.

A1 A2 A3 A4 A5 A6 A7 A8Preset

89.5 94.5 96.5 98.0 100.5 103.0 104.5 106.0Frequency

A1 A2 A3 A4 A5 A6 A7 A8Preset

94.5 96.5 98.0 100.5 103.0 104.5 106.0Frequency

Zum Löschen aller gespeicherter Sender

1 Schalten Sie das Gerät aus.
2 Während Sie die Nummerntaste 5 und die Taste AUTO-BETICAL SELECT gedrückt halten, schalten Sie das Gerät durch Drücken von ① wieder ein.

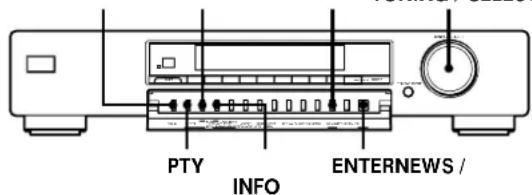

Zum Radio Data System (RDS)

ST-SB920

TUNING / SELECTMENUTADISPLAY

ST-SE520

Was RDS zu bieten hat

RDS-Sender strahlen neben dem regulären Programm RDS-Codes aus, die verschiedene Bedienungserleichterungen und Zusatzfunktionen ermöglichen. Dieser Tuner bietet die folgenden drei RDS-Funktionen: Anzeige von RDS-Informationen im Display, automatische Umschaltung auf einen anderen Sender mit der angeforderten Programmart (Verkehrsfunk, Nachrichten- oder Informationsprogramm) und automatisches Aufsuchen eines Senders der gewünschten Programmart. Beachten Sie, daß RDS nur im UKW-Bereich zur Verfügung steht.*

Hinweis

Die RDS-Funktionen stehen nur dann zur Verfügung, wenn die betreffenden RDS-Codes vom Sender einwandfrei übertragen werden, und das Empfangssignal stark genug ist.

* Beachten Sie, daß nicht alle UKW-Sender RDS-Codes ausstrahlen und daß sich die RDS-Funktionen von Sender zu Sender unterscheiden können. Bei Unklarheiten fragen Sie bitte bei Ihrer Sendeanstalt nach.

Empfang eines RDS-Senders

Stimmen Sie auf den gewünschte UKW-Sender ab. Falls es sich um einen RDS-Sender handelt, erscheint die RDS-Anzeige und der Sendername im Display.

Anzeigen der RDS-Informationen

Durch wiederholtes Drücken von DISPLAY können nacheinander die folgenden Informationen in das Display abgerufen werden.

Anzeige	Möglichkeiten
Sendername*	Aufsuchen eines Senders anhand des Namens (z.B. WDR).
Frequenz*	Aufsuchen eines Senders anhand der Frequenz.
Uhrzeit (24-Stunden-System)	Anzeige der momentanen Uhrzeit.
Programmart (PTY)	Aufsuchen eines Senders einer bestimmten Programmart (zu den wählbaren Programmarten siehe Seite 16).
Radiotext	Anzeige des vom RDS-Sender ausgestrahlten Radiotextes.
Programmkette	Ermittlung des Landes, in dem der Sender steht.
Digitales Signalstärkemeter*	Prüfen der Signalstärke der UKW-Sender Einzelheiten siehe Seite 11.

* Diese Information erscheint auch bei UKW-Sendern, die keinen RDS-Service bieten.

Hinweise

• Bei offiziellen Notmeldungen blinkt die Anzeige „ALARM“ im Display.
• Wenn ein Sender einen bestimmten RDS-Service nicht bietet, erscheint „NO...“ (beispielsweise „NO PTY“) im Display.
• Die Schnelligkeit, mit der die Radiotextzeichen abgebildet werden, hängt von der Datenübertragungsrate des Senders ab.

Automatische Umschaltung auf einen Sender mit Verkehrsfunkdurchsage, Nachrichten- oder Informationsprogramm (EON-Funktion)

Die EON-Codes ermöglichen eine automatische Umschaltung auf einen Sender mit einer Verkehrsfunkdurchsage, einem Nachrichten- oder Informationsprogramm. Nach der Sendung schaltet der Tuner automatisch wieder auf den ursprünglichen Sender zurück. Beachten Sie, daß dies nur mit gespeicherten Sndern möglich ist.

Automatische Umschaltung auf Verkehrsfunkprogramme

1 Rufen Sie einen gespeicherten UKW-RDS-Sender ab, so daß RDS TP oder RDS TP EON im Display angezeigt wird.
2 Drücken Sie TA, so daß „TA“ im Display angezeigt wird. Beim Drücken dieser Taste ändert sich die Anzeige in der folgenden Reihenfolge:

TA (Verkehrsfunkdurchsage) ↔ OFF

Wenn der Tuner automatisch auf eine Verkehrsfunkdurchsage umschaltet, blinkt die TA-Anzeige. Wollen Sie die Durchsage nicht bis zum Ende anhören, können Sie durch Drücken von TA zum ursprünglichen Sender zurückschalten.

Automatische Umschaltung auf Nachrichten und/oder Informationsprogramme

1 Rufen Sie einen gespeicherten UKW-RDS-Sender ab, so daß RDS TP oder RDS TP EON im Display angezeigt wird.
2 Drücken Sie NEWS/INFO, so daß entweder die „NEWS“, „INFO“ oder „NEWS/INFO“ im Display erscheinen. Bei Drücken dieser Taste wird die Anzeige in der folgenden Reihenfolge umgeschaltet:

Wenn der Tuner automatisch auf einen Sender mit einem Nachrichten- oder Informationsprogramm umschaltet, blinkt die betreffende Anzeige. Soll die Sendung nicht bis zum Ende angehört werden, kann durch Drücken von NEWS/INFO auf den ursprünglichen Sender zurückgeschaltet werden.

Zum Abschalten der automatischen Umschaltfunktion

Drücken Sie je nach der momentan aktivierten EON-Bereitschaftsfunktion die Taste TA oder NEWS/INFO, so daß die Anzeige erlischt.

Hinweise

• Beim Abstimmen auf einen MW/LW-Sender oder einen UKW-Sender, der keinen RDS-Service bietet, erlischt die Anzeige TA, NEWS, INFO bzw. NEWS/INFO. Die EON-Funktion arbeitet dann nicht.
• Bei schwachem Empfangssignal erscheint die Anzeige „Weak Signal“. Wenn der Tuner versucht, auf einen schwachen Sender erneut abzustimmen, erscheint die Anzeige „Return“.
• Beim Aufnehmen eins Programms sollte die EON-Funktion ausgeschaltet bleiben, damit das Programm nicht unterbrochen wird. Beachten Sie dies auch beim timergesteuerten Aufnahmebetrieb.
• Wenn EON aktiviert wird, während kein RDS-Sender empfangen wird, erscheint die Anzeige „No EON“ im Display.
• Wenn der Tuner über ein EON CONTROL-Kabel an einen dafür vorgesehenen Sony Verstärker angeschlossen wird, schaltet die Anlage automatisch in den Tunerbetrieb um, sobald ein Sender die angeforderte Programmart ausstrahlt.

Verkehrsfunkempfang (TA-Suchfunktion)

Der Tuner kann automatisch unter den gespeicherten RDS-Sendern nach einem Sender suchen, der momentan eine Verkehrsfunkmeldung ausstrahlt.

1 Drücken Sie MENU.
2 Drehen Sie TUNING/SELECT, bis „Traffic“ im Display angezeigt wird, und drücken Sie dann ENTER. Der Tuner befindet sich im Suchbetrieb („Search“ und „Traffic“ erscheinen abwechselnd im Display). Wenn ein Sender mit Verkehrsfunkdurchsage gefunden ist, stoppt der Suchlauf. Jeder Sender wird etwa 8 Sekunden lang empfangen.
3 Sobald der gewünschte Sender gefunden ist, drücken Sie ENTER, um den Suchlauf zu beenden.

Programmart-Suchfunktion (PTY)

Nach Vorgabe der gewünschten Programmart kann der Tuner automatisch unter den gespeicherten RDS-Sendern entsprechende Sender aussuchen.

1 Drücken Sie PTY.

(Siehe Fortsetzung)

2 Drehen Sie TUNING/SELECT zur Wahl der gewünschten Programmart. Zu den wählbaren Programmarten siehe die nachfolgende Tabelle.

Programmart Erläuterung
(Current) Affairs Zeitgeschehen, politischeKommentare
Alarm Notdurchsagen
Alarm Test Nur für dynamischesUmschalten
Children ('s programmes) Kinderprogramme
Country Music Country Music
Culture Programme aus Kultur undGesellschaft
Documentary Dokumentarbeiträge
Drama Hörspiele und Literatur
Education Fortbildungsprogramme undwissenschaftlicheProgramme
Finance Börsenberichte,Handelsspiegel usw.
Folk Music Volksmusik
Information Verbraucherratschläge,medizinische Ratschläge,Wetterbericht
Jazz Music Jazz
Leisure Freizeitprogramme wieGärtnerei, Angeln, Kochenusw.
L (ight). Classical Leichte Klassik
M.O.R.Music	Unterhaltungsmusik
National Music	Populäre Musik des Landesoder der Region
News	Nachrichten
Oldies Music	Oldies
Other Music	Musik, die in keine derangegebenen Kategorienpaßt (z.B. Rhythm & Blues,Raggae)
Phone In	Programme mitZuhörerbeteiligung übersTelefon
Pop Music	Popmusik
PTY undefined Programme, für die keine derangegebenen Kategorienzutrifft

Programmart Erläuterung
Religion	Kirchenprogramme
Rock Music	Rockmusik
Science	Programme aus Wissenschaft und Technik
Social A (ffairs)	Was den Menschen angeht
Sport	Sport
S (erious). Classical	Ernste Klassik (bekannte Orchester, Kammermusik, Opern usw.)
Travel Reiseprogramme. Nicht für Durchsagen, die unter TP/TA fallen.
Varied	Verschiedene Programmtypen wie Interviews mit berühmten Persönlichkeiten, Spiele und Humor
Weather	Wetterbericht

3 Drücken Sie PTY.

Während der Tuner nun überprüft, ob die gespeicherten RDS-Sender die betreffende Programmart ausstrahlen, erscheint abwechselnd die Anzeige „Search“ und die Programmart im Display.

Anschließend werden die gefundenen Sender angezeigt und jeder Sender 8 Sekunden lang abgerufen.

4 Wenn der gewünschte Sender zu hören ist, drücken Sie PTY, damit der Sender eingestellt bleibt.

Störungsüberprüfungen

Bei Problemen mit dem Tuner gehen Sie die folgende Aufstellung durch. Sollte das Problem nicht selbst behoben werden können, wenden Sie sich an den nächsten Sony Händler.

Kein Ton.

→Die Antennen anschließen.
→Am Verstärker auf TUNER schalten.

Kein Empfang möglich.

→Die Antenne ausrichten.
→Eine UKW-Außenantenne anschließen.
→IF BAND auf „Narrow“ schalten (nur ST-SB920).
→Falls der Tuner in einem anderen Gebiet betrieben wird, die Sender erneut abspeichern.

Starkes Rauschen oder andere Störgeräusche.

→Die Antenne ausrichten.
→Auf die richtige Frequenz abstimmen.
→Eine UKW-Außenantenne anschließen.
→Den Tuner weiter von der Störquelle entfernen.

Die RDS-Funktionen arbeiten nicht.

→Auf einen UKW-Sender abstimmen.
→Auf einen stärkeren UKW-Sender abstimmen.

Im Display erscheint „No preset“.

→Die Senderspeicherungen sind verlorengegangen, da das Netzkabel länger als einen Monat abgetrennt war. Die Sender erneut abspeichern.

Der Tuner schaltet plötzlich auf einen anderen Sender um. / Der Tuner sucht plötzlich nach einem anderen Sender.

→Die EON-Funktion ist eingeschaltet. Die Funktion ausschalten, wenn das gegenwärtige Programm nicht unterbrochen werden soll.

Die gewünschte Anzeige oder Information erscheint nicht im Display.

→Den Tuner ausschalten. Dann die Tasten AUTO-BETICAL SELECT und Nummerntaste 5 gedrückt halten und den Tuner durch Drücken von ① wieder einschalten. Dabei werden alle gespeicherten Sender gelöscht und die Anzeigen auf die Ausgangssprache (Englisch) zurückgeschaltet. →Bei der Sendeanstalt nachfragen, ob RDS-Service geboten wird. Möglicherweise ist der RDS-Service momentan gestört.

Technische Daten

UKW-Tunerteil

Empfangsbereich 87,5 - 108,0 MHz

Antennenanschluß 75 Ohm, unsymmetrisch

Zwischenfrequenz 10,7 MHz

Empfindlichkeit bei 26 dB

Rauschabstand (Mono): 10,3 dBf, 0,9 μV/75 Ohm bei 46 dB Rauschabstand (Stereo): 38,5 dBf, 23 μV/75 Ohm

Nutzbare Empfindlichkeit (IHF)

Signal-Rauschabstand bei 40 kHz Hub

ST-SB920 80 dB (Mono), 76 dB (Stereo) ST-SE520: 74 dB (Mono), 69 dB (Stereo)

Klirrgrad ST-SB920

WIDE 0,035% (Mono) 0,045% (Stereo) NARROW 0,055% (Mono) 0,075% (Stereo) ST-SE520 0,09% (Mono) 0,18% (Stereo)

Frequenzgang ST-SB920

30 Hz - 15 kHz (+0,3/-0,7 dB) ST-SE520 30 Hz - 15 kHz (+0,5/-1,0 dB)

Kanaltrennung ST-SB920

50 dB bei 1 kHz ST-SE520 45 dB bei 1 kHz

Trennschärfe ST-SB920

bei 400 kHz WIDE 85 dB NARROW 90 dB bei 300 kHz WIDE 45 dB NARROW 70 dB ST-SE520 bei 400 kHz 85 dB bei 300 kHz 70 dB

Ausgangspegel bei 40 kHz Hub: 600 mV

MW/LW-Tunerteil

Empfangsbereich MW: 522 - 1.611 kHz (9-kHz-Raster) LW: 144 - 288 kHz (1-kHz-Raster)

Zwischenfrequenz 450 kHz

Nutzbare Empfindlichkeit

(Mit MW/LW-Rahmenantenne) MW: 200 μV/m LW: 700 μV/m

Signal-Rauschabstand MW: 54 dB

Leistungsaufnahme ST-SB920: 12 W

ST-SE520: 10 W

Eingangsimpedanz 75 Ohm

Eingangsbuchse IEC-Stiftbuchse

Abmessungen ST-SB920:

430 · 86 · 295 mm

(B/H/T)

ST-SE520:

430 · 82 · 295 mm

(B/H/T)

Gewicht ST-SB920: 3,95 kg

ST-SE520: 2,5 kg

Mitgeliefertes Zubehör Siehe Seite 4.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Stichwortverzeichnis

A, B, C

Abrufen gespeicherter Sender 7

Abspeichern eines Senders

MW/LW-Sender 11

UKW-Sender 6,11

Abstimmen, siehe Empfang

eines Senders

Anschluß

Massekabel 5

MW/LW-Antenne 4

Netzkabel 6

UKW-Antenne 5

Verstärker 5

ANT ATT 10

Antennenanschluß

MW/LW 4

UKW 5

ASM 10

Auspacken 4

Automatischer Sendersuchlauf 9

D

Display

Anzeigemodus 8

RDS 14

Sprache 6

E, F

Einstellen

ANT ATT und IF BAND

manuell 10

UKW-Betriebsart 11

Einstellungen

IF BAND (Bandbreite) 10

Empfang

gespeicherte Sender 7

RDS 14

Sender 9,10

EON 15

G, H

Gespeicherte Sender

Abrufen 7

Empfangen 7

Löschen 12, 13

Ordnen 12, 13

Verschieben 12, 13

I, J, K

IF BAND (Bandbreite) 10

L

Löschen gespeicherter Sender 12, 13

M

Manuelle Abstimmung 10

Menüsystem 8

N

Namenseingabe 12

0

Ordnen, Verschieben und

Löschen von gespeicherten

Sendern 12, 13

P, Q

Prüfen der Signalstärke 11

PTY (Programmart) 14 - 16

R

RDS 14

S

Senderspeicherung, siehe

Gespeicherte Sender

Signalstärkemeter 11

Störungsüberprüfungen 17

T

TA-Suchlauf 15

U

UKW-Empfangsbetriebsart 11

Umschalten der UKW-Antenne 10

V, W, X, Y, Z

Verschieben gespeicherter

Sender 12,13

WAARSCHUWING

Technische gegevens 17

Index 18

Uitpakken

Harmonische vervorming

ST-SB920: WIDE 0,035% (mono) 0,045% (stereo)

NARROW 0,055% (mono) 0,075% (stereo)

ST-SE520: 0,09% (mono) 0,18% (stereo)

Frequentiebereik ST-SB920:

30 Hz - 15 kHz (+0,3/-0,7 dB) ST-SE520: 30 Hz - 15 kHz (+0,5/-1,0 dB)

Kanaalscheiding ST-SB920:

Harmonische vervorming 0,3% (50 mV/m, 400 Hz)

Selectiviteit 50 dB

Algemeen

Stroomvereiste 220 - 230 V wisselstroom, 50/ 60 Hz

Stroomverbruik ST-SB920: 12 watt ST-SE520: 10 watt

IIngangsimpedantie 75 ohm

Gewicht ST-SB920: 3,95 kg ST-SE520: 2,5 kg

Övertonsdistorsion ST-SB920:

WIDE
0,035% (enkanaligt)
0,045% (stereo)
NARROW
0,055% (enkanaligt)
0,075% (stereo)
ST-SE520:
0,09% (enkanaligt)
0,18% (stereo)
