Produkttyp	Etikettendrucker
Marke	Brother
Modell	P-Touch 7100
Abmessungen (B × T × H)	107,4 mm × 202,6 mm × 56,6 mm
Gewicht (ohne Batterien und Kassette)	365 g
Stromversorgung	6 Alkaline-Batterien (AAA, LR03) oder optionaler Netzadapter AD-24
Kompatible Schriftbandkassetten	Brother TZ-Bänder: 3,5 mm, 6 mm, 9 mm, 12 mm
Display	1 Zeile, bis zu 12 Zeichen
Maximale Textlänge	80 Zeichen
Druckfunktionen	Zeichengröße (Groß/Mittel/Klein), Zeichenbreite, Druckstil, Unterstreichen/Rahmen, Etikettenlänge, Tab, Nummerierung, Spiegeldruck, Autoformat, Kopien (bis zu 9)
Spracheinstellung	Deutsch, Englisch, Französisch, Italienisch, Spanisch, Niederländisch, Schwedisch, Norwegisch, Finnisch, Polnisch, Portugiesisch, Rumänisch, Slowakisch, Slowenisch, Kroatisch, Ungarisch
Maßeinheit	mm oder Zoll (umschaltbar)
Speicher	Bis zu 9 Etiketten speicherbar
Druckkopf Reinigung	Mit trockenem Wattestäbchen oder optionaler Reinigungskassette TZ-CL3
Zubehör (optional)	Netzadapter AD-24, Schneideeinheit TC-5 (Ersatzklinge)
Sicherheitshinweise	Nur empfohlenen Netzadapter verwenden; nicht in feuchter Umgebung betreiben; bei Gewitter Netzstecker ziehen; Gerät nicht zerlegen; Batterien polrichtig einlegen; bei längerer Nichtbenutzung Batterien entfernen
Betriebsumgebung	10 °C bis 35 °C, normale Luftfeuchtigkeit, kein direkter Staub oder Sonne
Konformität	EMV-Richtlinie 2004/108/EG, Niederspannungsrichtlinie 2006/95/EG (Netzadapter)

Häufig gestellte Fragen - P-Touch 7100 BROTHER

Wie lege ich die Batterien in den Brother P-Touch 7100 ein?

Öffnen Sie die Bandfach-Abdeckung, nehmen Sie ggf. alte Batterien heraus, legen Sie sechs neue AAA-Alkaline-Batterien (LR03) polrichtig ein und schließen Sie die Abdeckung. Ersetzen Sie immer alle sechs Batterien gleichzeitig.

Welche Schriftbandkassetten sind kompatibel?

Verwenden Sie ausschließlich Brother TZ-Bänder (3,5 mm, 6 mm, 9 mm oder 12 mm). Andere Bänder können zu Schäden führen.

Wie reinige ich den Druckkopf?

Schalten Sie das Gerät aus. Nehmen Sie die Bandkassette heraus und wischen Sie den Druckkopf vorsichtig mit einem trockenen Wattestäbchen ab. Optional können Sie die Reinigungskassette TZ-CL3 verwenden.

Was bedeutet die Fehlermeldung 'Batterie'?

Die Batterien sind schwach oder fast leer. Legen Sie sechs neue AAA-Alkaline-Batterien ein oder schließen Sie den optionalen Netzadapter AD-24 an.

Warum druckt das Gerät nicht?

Mögliche Ursachen: Keine Schriftbandkassette eingelegt, Kassette leer, Band falsch eingelegt, Druckkopf verschmutzt oder Batterien zu schwach. Überprüfen Sie alle Punkte und führen Sie ggf. eine Reinigung durch.

Wie kann ich die Spracheinstellung ändern?

Schalten Sie das Gerät aus und wieder ein. Während der Inbetriebnahme können Sie die Sprache im Menü auswählen. Drücken Sie nach dem Einschalten die Taste 'Einstellungen' und wählen Sie 'Sprache'.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Schalten Sie das Gerät aus. Halten Sie die Tasten Funktion und Löschen gleichzeitig gedrückt, während Sie die Ein/Aus-Taste drücken. Lassen Sie erst dann beide Tasten los.

Kann ich Etiketten mit Rahmen auf schmalem Band drucken?

Rahmen können nicht auf 3,5 mm breitem Band gedruckt werden. Verwenden Sie für Rahmen mindestens ein 6 mm breites Band.

Wie kann ich ein Etikett mit einer fortlaufenden Nummer drucken?

Geben Sie den Text mit der zu nummerierenden Zahl ein. Drücken Sie Funktion + Druckoption, wählen Sie 'Nummerierung', geben Sie die Startzahl und die Anzahl der Kopien ein. Das Gerät erhöht die Zahl automatisch.

Was tun, wenn das Display leer bleibt?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Wenn Sie den Netzadapter verwenden, stellen Sie sicher, dass er korrekt angeschlossen ist. Bei längerer Nichtbenutzung können alle Daten verloren gehen – drücken Sie ggf. die Reset-Kombination.

BEDIENUNGSANLEITUNG P-Touch 7100 BROTHER

Mit dem P-touch 7100 können Sie Etiketten für die verschiedensten Zwecke erstellen. Wählen Sie zwischen verschiedenen Rahmenarten, Zeichengrößen und Druckstilen, um die Etiketten ansprechend zu gestalten. Durch eine Vielzahl von Schriftbandkassetten können Etiketten in unterschiedlichen Farben und Breiten gedruckt werden.

Lesen Sie diese Anleitung vor der Verwendung des Gerätes aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen griffbereit auf.

WARNING

- Verwenden Sie nur den empfohlenen Netzadapter (AD-24), um Fehler oder Schäden am Gerät zu vermeiden

- Ziehen Sie bei einem Gewitter sofort den Netzstecker und verwenden Sie das Gerät nicht weiter, um die Gefahr von Stromschlag zu vermeiden.

- Verwenden Sie den Netzadapter nicht in feuchter Umgebung (wie zum Beispiel in Ba-

- Achten Sie darauf, dass das Netzkabel nicht überlastet ist.

- Stellen Sie keine schweren Gegenstände auf Netzkabel oder Netzstecker. Verbiegen Sie das Kabel nicht gewaltsam. Fassen Sie stets den Netzstecker und nicht das Ka bel, um den Anschluss zu lösen.

- Achten Sie darauf, dass der Netzstecker richtig in der Steckdose sitzt, um Feuer- und Stromschlaggefahr zu vermeiden. Verwenden Sie keine Steckdose, die nicht richtig befestigt ist.

- Schützen Sie das Gerät, den Netzadapter und die Batterien vor Nässe. Fassen Sie diese Teile nicht mit feuchten Händen an und achten Sie darauf, dass keine Flüssigkeiten auf bzw. in diese Teile gelangen.

- Zerlegen oder modifizieren Sie das Gerät, den Netzadapter und die Batterien nicht. - Falls bei Verwendung oder Lagerung des P-touch Gerüche austreten oder sich der P-touch erhitzt, verfärbt, verformt oder andere Veränderungen aufweist, lösen Sie sofort den Netzadapteranschluss, nehmen Sie die Batterien aus dem Gerät und verwenden Sie den P-touch nicht weiter.

- Verwenden Sie zum Wechseln der Batterien keine Metallteile, wie Pinzetten oder Metallstifte

▲VORSICHT

- Um Verletzungen zu vermeiden, berühren Sie nicht die Schneideeinheit oder die Metallteile in der Nähe des Druckkonfas.

• Üben Sie keinen extremen Druck auf den Bandabschneider aus.

- Nehmen Sie die Batterien aus dem Gerät und ziehen Sie den Netzadpater ab, wenn Sie das Gerät längere Zeit nicht benutzen möchten. (Hinweis: Wenn die Stromverson gung länger als zwei Minuten unterbrochen ist, gehen alle Texte und Formateinstellungen verloren. Die Sprach-, Maßeinheit- und Zeiteinstellungen werden ebenfalls gelöscht.)

• Vergewissern Sie sich, dass die Batterien richtig eingelegt sind, um die Beschädigung oder das Auslaufen der Batterien zu vermeiden.

- Um Beschädigungen zu vermeiden, drücken Sie nicht auf das LC-Display, lassen Sie

• In Abhängigkeit vom Ort, dem Material und den Umgebungsbedingungen können

sich die Etiketten ablösen bzw. nicht mehr entfernt werden und die Farbe kann sich verändern oder auf andere Gegenstände übertragen werden. Bevor Sie ein Etikett be

festigen, sollten Sie daher die Umgebungsbedingungen und das Material prüfen. • Durch Fehler, Reparatur oder zu schwache Batterien werden eventuell alle gespeicherten Daten gelöscht.

Allgemeine Hinweise

- Verwenden Sie den P-touch nur wie in dieser Anleitung beschrieben. Andere Verwendungsweisen und -zwecke können zu Gefahren und Schäden am Gerät führen.

- Verwenden Sie mit diesem Gerät nur Brother TZ-Bänder. Verwenden Sie keine Bänder, die nicht das feilchen tragen.

- Reinigen Sie das Gerät nicht mit Alkohol oder anderen organischen Lösungsmitteln. Verwenden Sie nur ein weiches, trockenes Tuch

- Berühren Sie den Druckkopf nicht mit den Fingern. Verwenden Sie zum Reinigen des Druckkonfas nur ein Wetterstäphen oder die optionale Reinigungskogette (TZ CL 2)

- Druckkopies für ein Wattleabchen oder die optionale Reinigungskassette (TZ-CL3) - Stecken Sie keine Fremdkörper in den Bandausgabeschlitz, den Netzadapter-An-

schluss usw.

- Legen Sie den P-touch nicht in die Sonne, in den Regen, in ein in der Sonne geparktes Auto, in die Nähe von Wärmequellen oder an andere Orte, an denen er extrem hohen oder niedrigen Temperaturen, hoher Luftfeuchtigkeit oder Staub ausgesetzt

ist. Die normale Umgebungstemperatur sollte im Bereich von 10 °C bis 35 °C liegen - Versuchen Sie nicht zu drucken, wenn die Bandkassette leer ist, weil dadurch der Druckkonf beschädigt worden kann

- Ziehen Sie niemals am Schriftband, weil dadurch die Bandkassette oder der P-touch beschädigt werden kann.

VORBEREITUNG

Stromversorgung und Bandkassetten

1 Öffnen Sie die Bandfach-Abde-

ckung, indem Sie auf den gerif- falten Bereich an den Chernsitz

• feiten Bereich an der • des Gerätes drücken

• Falls sich bereits eine Schriftband-

kassette bzw. Batterien im Fach be

• finden, nehmen Sie diese gerade

- nach oben heraus. - Vorgowisern Sie sich atete, doch

• Vergewissem Sie sich steils, dass das Gerät ausgeschaltet ist, be-

• vor Sie die Batterien oder die

Schriftbandkassette ersetzen

2

Batterien der Größe AAA (LR03)

ein und achten Sie auf die ko

rekte Ausrichtung der Pole. Ersetzen Sie immer alle sech

- Erstetzen Sie immer die Sochen - Batterien durch ganz neue Batterien.

Bandabschneider

3 Legen Sie die Schriftbandkas-

sette so ein, dass sie einrastet.

Bandende

Bandausgabeschlitz

- Vergewissem Sie sich, dass das Bandende unter den Führungen der Kassette liegt.

- Falls das Band in der neuen Kassette nicht richtig gespannt ist, drehen Sie das Transporträdchen der Kassette mit dem Finger in Pfeilrichtung.

↓

4 Schließen Sie die Bandfach-Abdeckung, bis sie hörbar einrastet.

Lassen Sie nach dem Einlegen der Bandkassette das Band einmal vorlaufen (siehe „Bandvorl“) und drücken Sie dann den Bandabschneider, um das überflüssige Band abzuschneiden.

[Unreadable]

Optionalen Netzadapter (AD-24) verwenden

① Stecken Sie den kleinen Stecker des

Netzadapters in die Netzanschlussbuc

se unten am Gerät.

② Stecken Sie den Netzstecker des Adapters in eine Netzsteckdose in der Nähe. Um den Erhalt gespeicherter Daten sicherzustellen, sollten auch bei Verwendung des Netzadapters Alkaline-Batterien der Größe AAA (LR03) in das Gerät eingelegt sein.

2 BEDIENUNG

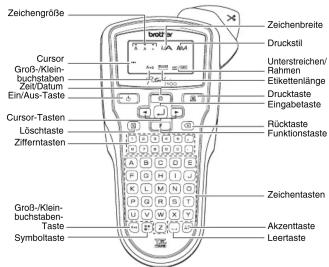

Tastatur und LC-Display

Im Display wird eine Zeile mit bis zu 12 Zeichen angezeigt. Sie können aber Text mit bis zu 80 Zeichen eingeben.

Inbetriebnahme-Einstellungen

Schalten Sie das Gerät ein.

Legen Sie 6 Alkaline-Batterien vom Typ AAA ein bzw. schließen Sie den optionalen Netzadapter an und drücken Sie dann

Stellen Sie die Sprache ein. (English/Espanol/Français/Hrvatski/Italiano/Magyar/NedrInds/Norsk/Polski/Portug./Românä/Slovenski/Slovensky/Suomi/Svenska/®Betrak/Deutsch)

• Suomi/Svenska/Deutsch/Deutsch • Die werkseitige Einstellung ist "Deut

Wählen Sie mit eine Sprache und drücken Sie

3 Wählen Sie die Maßeinheit (mm/Zoll).

Die werkseitige Einstellung ist "mm".

Wahlen Sie mit die Malseinheit und drucken Sie

4 Stellen Sie das Datum (TT/MM/JJ) und die Zeit (hh:mm) ein.

— Beispiel: 21. Oktober 2009, 10:30 einstellen

"21" eingeben "10" eingeben "09" eingeben

Zeit (hh:mm)

Sie können auch die Zahl bestätigen und mit der nächsten Einstellung fortfahren, indem Sie die rechte Cursor-Taste drücken.

10.45

• Das Gerät schaltet sich automatisch ab, wenn 5 Minuten lang keine Taste betätigt wird.

- Um eine Funktion abzubrechen, drücken Sie .

- Zum Zurücksetzen des Gerätes auf die werkseitigen Einstellungen

schalten Sie das Gerät aus. Halten Sie dann und ge-

drückt, während Sie drücken, um das Gerät wieder einzu-

schalten. Lassen Sie dann und wieder los.

[INBETRIEBNAHME]

3 ZUM NACHSCHLAGEN

Fehler und Abhilfe

Fehlermeldungen

Meldung	Ursache/Abhilfe
Batterie	Die Batterien sind schwach. Legen Sie neue Batterien ein.
BATTERIE	Die eingelegten Batterien sind fast leer.
Ungültig	• Beim Einschalten der Nummerierungsfunktion befindet sich keuer über dem Cursor.• Für die Nummerierung ist ein ungültiges Zeichen gewählt.• Für Tab-/Etikettenlänge ist eine ungültige Zahl gewählt.
Kein Text!	• Es wurde versucht zu drucken, obwohl keine Daten im Speicher sind.• Die Drucktaste wurde gedrückt, aber es wurde kein Text eingebogen.• Es wurde versucht, Kopien, Nummerierung, Spiegeldruck oder Vorschau einzustellen, ohne zuvor Text einzugeben.
MaxZeile	• Es wurde versucht, durch Drücken der Eingabetaste eine 3. Zeile zu beginnen.• Es wurde versucht, einen ZZeiligen Text zu drucken, aber es ist nur ein 3,5-mm- oder 6-mm-Band eingelegt.
Keine Kass.	Es wurde versucht, ein Etikelt zu drucken, aber es ist keine Kasseite eingelgt.
Schneidfehl!	Der Bandschnelder wird zu früh betätigt.
Voll	Die max. Zeichenzahl (80) wurde bereits eingebegen.
Zu lang	Die Textlänge überschreitet die eingestellte Etikettenlänge oder die im gewählten Aut Format festgelegte Länge.

Kein Rhm OK?

Drucken auf 3,5-mm-Band mit Rahmen ist nicht möglich.(Mit ohne Rahmen drucken, mit abbrechen.)

Was tun, wenn ..

Problem	Lösung
Nach dem Einschalten des Gerätes erscheint nichts im Display.	• Prüfen Sie, ob die Batterien richtig eingelegt sind.• Ersetzen Sie die Batterien, falls sie zu schwach sind.• Verschieden Sie sich, dass der Netzadapter AD-24 richtig angeschlossen ist.
Der linke und rechte Rand des gedruckten Ertiellebene Vermöglich erweizt.	• Siehe "Randl (Bandränder)" in dieser Anleitung, um [Hab] oder [Schmal] für kiniere Ränder zu wählen.
Es wird nichts gedruckt oder die gedruckten Zeitwerte vor verzins.	• Prüfen Sie, ob die Schriftbandkassette richtig einglegt ist.• Falls die Bandkassette ler, legen Sie eine neue ein.• Seilten Sie die Bandbach-Abgrenzung.
Einstellungen sind nicht mehr vorhanden.	• Die Betriebs sind zu schwach. Ersetzen Sie sie.• Wenn die Stromversorgung länger als 2 Minute unterbrochen ist, werden alle Texte und Formate sowie die Sitzwert und die Wertelgegen geloscht.
Auf dem gedruckten Etik-tett erscheint eine durchzugeogene Linie.	• Der Druckkopf ist eventuell verschmutzt. Nehmen Sie die Bandkassette heraus und wischen Sie den Druckkopf vor schonstig mit einem trockenen Wertsteabsteten ein verwenden Sie die optionale Reinigungskassette (TZ-CCL).
Das Gerät reagiert nicht auf Eingaben (z. B. g. und) beim Drücken von Tasten, obwohl das Gerät ein-gesamt.	• Schalten Sie das Gerät aus. Halten Sie ƒ und ƒ gedrückt, während Sie das Gerät mit 'wieder ein-schalten. Lassen Sie dann (ƒ) und ƒ wieder los. • Hinweis: Texte und Formate sowie Sprach-, Maßeinheit-, Datum/Zet-Erstellung und Geloscht.
Das Gerät schaltet sich aus, wenn versucht wird zu drucker.	• Die Batterien sind zu schwach. Ersetzen Sie sie.• Prüfen Sie, ob die Batterien richtig eingelegt sind.
Das Band liegt nicht richtig vor oder es staat sich im Inneren des Gerätes.	• Vergewissen Sie sich, dass das Bandende unter den Führungen liegt.• Der Bandabschneider wurde zu früh betätigt. Berühren Sie ihn noch während das Erwecken.
Alle Texte und Formatestellungen sollen zum Verlusten, ohne der Erwerbs eines Neuer- Eskelts geloscht werden.	• Drücken Sie ƒ und wählen Sie [Txt&Format].

Wie kann ich die Sprache-instellung ändern? • Siehe Schritt 2 "Sprache wählen" unter "Inbetriebnahme-Einstellungen".

Technische Daten

Funktion	Spezifikationen
Abmessungen	107,4 mm (B) × 202,6 mm (T) × 56,6 mm (H)
Gewicht	365 g (ohne Batterien und Schriftbandkassette)
Energieversorgung 6 Alkaline-Batterien (AAA, LR03) bzw. optionaler Netzadapter (AD-24)
Schriftbandkassette Brother TZ-Bänder: 3,5 mm, 6 mm, 9 mm, 12 mm

Zubehör (Lieferumfang kann variieren)

Zubehör	Artikelnummer
Schrittbandkassette Siehe den beiliegenden Bandkatalog.
Netzadapter	AD-24
Schneideeinheit	TC-5 (Ersatzklinge)

Wenn die Klinge stumpf wird und/oder die Schneideeinheit abgenutzt ist und dadurch das Band nicht mehr sauber abgeschnitten wird, sollten Sie bei Ihrem Brother-Vertriebspartner eine neue Schneideeinheit (TC-5) kaufen.

TEXT EINGEBEN

Groß-/Kleinbuchstaben eingeben

Großbuchstaben (EIN) Kleinbuchstaben (AUS)
A A AAB C D E_Aus	A A Aa b c d e_

Zweizeiligen Text erstellen

Drücken Sie an der Stelle, an der die zweite Zeile beginnen soll, ↙.

Verwenden Sie für zweizeiligen Text ein 9 mm oder 12 mm breites Band. Display, Gedewektes-Etikott

Symbole eingeben

Gruppe

Symbole

1

.

,

:

;

"

'

•

2

@

-

&

~

_

\

/

10

↓

3

#

%

?

!

i

*

12

+

E

S

D

C

O

O

- Um die nächste Gruppe anzuzeigen, drücken Sie.

Akzentbuchstaben eingeben

A~Z→⊕→⊕/→

Akzentbuchstaben Akzentbuchstaben

- Um eine Funktion abzubrechen, drücken Sie .

• Die Reihenfolge der Akzentbuchstaben hängt von der gewählten Displaysprache ab.

Löschen

2 FORMAT EINSTELLEN

[Größe]

( F + 1 )

[Groß] [Mittel]	[Klein]
J.SMITH	J.SMITH

Stellt die Textgröße automatisch entsprechend der Bandbreite ein

[Breite]

( P + a )

Rahmen können nicht auf 3,5-mm-Bander gedruckt werden.

[Tab]

( F + n )

Sie können Text an Tabs ausrichten.

Beispiel: Tab zwischen "ABC" und "D" setzen

Bringen Sie den Cursor zur Position, an der ein Tab eingefügt werden soll.

Display

Gedrucktes Etikett

[Tablänge] (Auto / 0 - 100 mm) (☐ + ☐)

F

→

[Tablänge]

→

→

10mm

- Sie können die gewünschte Länge auch mit den Zifferntasten eingebe

- Um zur Einstellung [Auto] zurückzukenren, drücken Sie

[Länge] (Auto / 30 - 300 mm)

(□+7)

F

→

[ Länge ]

→

50mm

- Sie können die gewünschte Länge auch mit den Zifferntasten eingeben.

- Um zur Einstellung [Auto] zurückzukehren, drücken Sie (Leertaste)

[A/F] (Autoformat)

(□+□)

Es stehen auch Autoformat Verlagen zur Verfügung, mit denen Etiketten für

Es stehen sechs Autolommat-vonagen zur ven vorschiedene Zwecke erstellt worden können

verschiedene Zwecke erstellt werden können.

F → [A/F] → [VideoVHS]

Verwendung	Länge	Verwendung	Länge
VideoVHS	140 mm	CD	113 mm
MiniDV	42 mm	Register	82 mm
Toniband	89 mm	Trennbl.	42 mm

Sie können auch die Schnelltasten für diese Funktionen verwenden. Drücken Sie ☐ und dann die in der Überschrift der Funktionsbeschreibung gezeigte Schnelltaste. Zur Bestätigung drücken Sie ☐

3 ETIKETT DRUCKEN E

Vorschau

( F + □ )

Sie können vor dem Ausdruck den gesamten Text anzeigen lassen.

F → [Vorschau]

- Im Display werden der gesamte Text und die Etikettenlänge (Zoll/mm) angezeigt,

dann kehrt die Anzeige wieder zur normalen Textansicht zurück.

- In der Vorschau wird nur der Text angezeigt, nicht aber Schrift, Größe, Stil, Unterstreichung. Nahmen anders andere Finstellungen

Ivorl (Bandvorlauf)

F → [Bandvorl]

Drucken

图

- Zum Abschneiden des Bandes den Bandabschneider oben rechts am Gerät drücken.

- Versuchen Sie nicht, das Etikett abzuschneiden, während die Meldung

oder "Bandvorl" angezeigt wird, weil sonst das Band beschädigt wird. - Wenn der Kettendruck eingeschaltet ist, erscheint nach dem Drusien "Vorlauf OK2".

- Weihn der Kettendruck eingeschaltet ist, erscheint nach dem Drücke (Siehe den Hinweis zum [Kettendrck] unter [Rand] (Bandränder).)

[Rand] (Bandränder)

(□+□)

[ ] [Rand] [Voll]

[Voll]/[Halb]/[Schmal] bestimmt die Breite der Ränder vor und hinter dem Text.

HINWEIS: Schneiden Sie das Band entlang der gedruckten Punkte (:) mit einer Schere

[Kettendrck] (Kettendruck) ist für den Ausdruck von mehreren Kopien mit

minimalen Rändern vorgesehen . Sie können auch ein Etikett mit

verschiedenen Druckstilen erstellen, indem Sie den Text mit dem ersten Stil

eingeben, dann drucken. Brechen Sie danach den vorauf ab (siehe Uingweis unten) und gehen Sie Text mit einem andere Stil ein. Beispiel 2:

Hirwels Anter), und geben Sie Text mit einem anderen Stil ein "Bolopier E" Kettendruck

• LASSEN SIE DAS BAND VOR DEM ABSCHNEIDEN VOR-LAUFEN, SONST WIRD EVENTUELL TEXT ABGESCHNITTEN.

• Nach dem Drucken erscheint, "Vorlauf OK?". Drücken Sie ☐, um das Band vorlaufen zu lassen oder ☐um abzubrechen.

• Um Schäden an der Koscetta zu vermeiden, nicht am Band zicheln

[Druckoption] verwenden (F + H)

[Kopien]

Sie können ein Etikett automatisch bis zu 9-mal ausdrucken lassen.

[Druckoption] [Kopien]

Ein9.1-9? 1

Sie können die Kopienanzahl auch mit den Zifferntasten eingeben.

[Nummerier.] (Nummerierung)

Sie können mehrere Kopien eines Textes ausdrucken und dabei eine darin

enthaltene Zahl automatisch jeweils um 1 erhöhen.

Beispiel:Ausdruck mit fortlaufender Seriennummer (0123, 0124 und 0125)

	0123	F	[Druckoption]	→
	[Nummerier.]	→	Eing-3-9? 5	→

Geben Sie die höchste Zahl ein, die gedruckt werden soll.

[Spieg.drck] (Spiegeldruck)

Verwenden Sie dazu ein transparentes Band. Es kann auf ein durchsichtiges Objekt geklebt (z. B. von innen auf ein Schaufenster) und von der anderen Seite gelesen werden.

[ETIKETTEN ERSTELLEN]

IKETT ANBRINGEN

OOZ←α<O→∞ ∩OO∞

[e-mail]

Das gedruckte Etikett von der Tägerfolie abziehen und anbringen.

BESONDERE FUNKTIONEN

Datei (Speicher)

(□+□)

Sie können bis zu 9 Etiketten im Gerät speichern und jederzeit wieder zum

Drucken aufrufen. Sie konnen die gespeicherten Etiketten auch bearbeiten und ein Etikett überschreiben.

P-touch_

→

F

→

[Datei]

→

→

→

Zum Sichern: → [Sichern] → [Sichern]

Zum Drucken: → [Druck] → [Druck]

3* P-touch

Zum Öffnen: → [Öffnen] → [Öffnen]

Wenn Sie versuchen, ein Etikett unter einer Nummer zu speichern,

unter der bereits ein anderes gespeichert ist, erschleimt "Oberschr.

Drücken Sie, zum das ältere mit dem neuen Etikett zu überschrei-

Zeit- und Datumsfunktion

(□+□)

Sie können mit einem Tastendruck Uhrzeit und Datum in Ihren Text einfügen.

Es stehen 8 Formate für das Drucken von Datum und Uhrzeit zur Auswahl. Mit der Uhreinstellung können Sie Zeit und Datum ändern.

Uhrzeit und Datum in den Text einfügen:

abc 0 → bc 21/10/09

Bringen Sie den Cypers an die Stelle, an der

Bringen mächten

Zeit- und Datumsformat auswählen:

→

[ZeitDat.]

→

Format

Format	Beispiel(21. Oktober 2009, 15:30)	Format	Beispiel(21. Oktober 2009, 15:30)
T/M/J	21/10/09	J-M-T	09-10-21
T/M/J hm	21/10/09 15:30	J-M-T hm	09-10-21 15:30
T.M.J	21.10.09	M/T/J	10/21/09
T.M.J hm	21.10.09 15:30	M/T/J hm	10/21/09 15:30

Änderung der Uhreinstellung:

Siehe Schritt 4 unter "Inbetriebnahme-Einstellungen".

Konformitätserklärung

Die Firma BROTHER INDUSTRIES, LTD.

bestätigt, dass das Beschriftungssystem P-touch 7100 (PT-7100) den folgenden

Bestimmungen entspricht:

EN 55022: 2006 Klasse B EN 55021: 1999 - A1-2001 - A2-2009

EN 50024.1998+A EN 61000-3-2-2006

EN 61000-3-3: 1995 + A1:2001 + A2:2005

und den Richtlinien zur elektromagnetischen Kompatibilität 2004/108/EC entspricht.

Der optionale Netzadapter AD-24 stimmt auch mit den Bestimmungen EN60950-1:2001 + A11:2004 überein und entspricht der Schwachstrom-Richtlinie 2006/95/EC

Herausgegeben von: BROTHER INDUSTRIES, LTD.

Siehe die Website http: (http://www.brother.com/)
