BEDIENUNGSANLEITUNG RR 5040 Karcher Audio

Tragbarer CD-/Kassettenplayer mit Radio

| Bedienungsanleitung

| User Manual

Vorwort

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 0900/1000036

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr | 0,99 €/Min. aus dem deutschen Festnetz)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Karcher AG | Gewerbestr. 19 | 75217 Birkenfeld

Sicherheitshinweise

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blockiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.
12. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
13. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.
14. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse eintritt:
    a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
    b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
    c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.
    d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.
15. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
16. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
17. Gewitter – Während eines Gewitters sollten Sie den Netzstecker ziehen.
18. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
19. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt

werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.

1. Lautstärke – Um Hörschäden vorzubeugen, vermeiden Sie es, zu lange bei hohen Lautstärken zu hören.
2. Kopfhörer – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen.

VORSICHT

GEFAHR EINES ELEKTRO- SCHOCKS

WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

Batterien und Akkus dürfen nicht mit dem normalen Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alte Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben, so dass sie einer umweltschonenden Entsorgung zugeführt werden können.

Entsorgung von Elektro- und Elektronikaltgeräten

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Für zu entsorgende Elektro- und Elektronikaltgeräte gibt es ein besonderes, kostenfreies Entsorgungssystem. Weitere Informationen erhalten Sie von Ihrem lokalen Entsorgungsunternehmen oder von dem Händler, bei dem Sie dieses Produkt erworben haben. Mit der getrennten Entsorgung helfen Sie, die Umwelt und Gesundheit Ihrer Mitmenschen zu schützen.

1. Umgang mit Disks

- Das Disk-Fach Ihres Gerätes muss stets geschlossen sein, sodass kein Staub und Schmutz eindringen können, die die Linse beschädigen würden.

- Berühren Sie niemals die bespielte Seite einer Disk.

- Bekleben und beschreiben Sie niemals eine Disk.

• Biegen Sie Disks nicht.

- Halten Sie Disks immer an deren äußeren Kanten.

1. Aufbewahrung von Disks

- Bewahren Sie Disks stets in ihren jeweiligen Schutzhüllen auf.

- Setzen Sie Disks niemals dem direkten Sonnenlicht, Staub, Schmutz, hohen Temperaturen, hoher Luftfeuchtigkeit oder Nässe aus.

1. Reinigen von Disks

- Sollte eine Disk einmal verschmutzt sein, so verwenden Sie zum Säubern ein sauberes, trockenes Tuch.

- Ziehen Sie das Tuch vorsichtig von der Mitte der Disk zur äußeren Kante:

Richtig Falsch

- Verwenden Sie niemals chemische Reinigungsmittel, Wasser, Verdünnungsmittel oder anti-statisches Spray.

1. Kompatibilität

- Aufgrund der Vielzahl von Komprimierungsverfahren kann es vorkommen, dass vereinzelte Disks nicht wiedergegeben werden können.

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

1. Diese Bedienungsanleitung wird vom Hersteller ohne jegliche Gewährleistung veröffentlicht. Korrekturen und Änderungen dieser Bedienungsanleitung zur Beseitigung typographischer Fehler und redaktioneller Ungenauigkeiten sowie aufgrund von (technischen) Verbesserungen (Änderungen) der Geräte können vom Hersteller jederzeit ohne Ankündigung vorgenommen werden. Änderungen dieser Art werden in zukünftigen Ausgaben dieser Bedienungsanleitung berücksichtigt. Alle Rechte vorbehalten.

2. Alle Abbildungen dienen ausschließlich der Illustration und zeigen nicht immer die exakte Darstellung des Artikels.

3. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisung, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

WEITERE HINWEISE ZUM GERÄT

Einstellen einer sicheren Lautstärke

• Beim ständigen Hören lauter Musik gewöhnt sich Ihr Gehör daran und lässt die Lautstärke geringer erscheinen.
• Was normal erscheint, kann schon lange zu laut und gesundheitsschädlich sein.
• Stellen Sie zu Ihrer eigenen Sicherheit die Lautstärke niedrig ein.
• Erhöhen Sie die Lautstärke langsam.

• Die Hörschäden können weitreichend und nicht heilbar sein.
- Wenden Sie sich bei Hörproblemen bitte unverzüglich an Ihren Hausarzt.

Kondensation

- Beim Umsetzen des Geräts von einer kalten in eine warme Umgebung kann es zu Kondensationsbildung kommen. In diesem Fall sind Fehlfunktionen nicht auszuschließen. Schalten Sie das Gerät nicht ein und benutzen es für etwa 1 Stunde nicht, bis es ausgetrocknet ist.

Energie sparen

• Bei längerer Nichtbenutzung den Netzstecker aus der Steckdose ziehen.
• Wenn im CD-Modus keine Wiedergabe erfolgt, schaltet das Gerät nach ca. 15 Minuten automatisch in den Standby-Modus. Um das Gerät wieder einzuschalten, drücken Sie die Taste Standby oder trennen Sie das Gerät vom Netz und schließen es erneut an.

Auspacken

• Nehmen Sie Ihr Gerät vorsichtig aus der Verpackung. Sie sollten die Verpackung zur weiteren Verwendung aufheben.
• Entfernen Sie vorsichtig etwaige Schutzkartons und Schutzfolien.

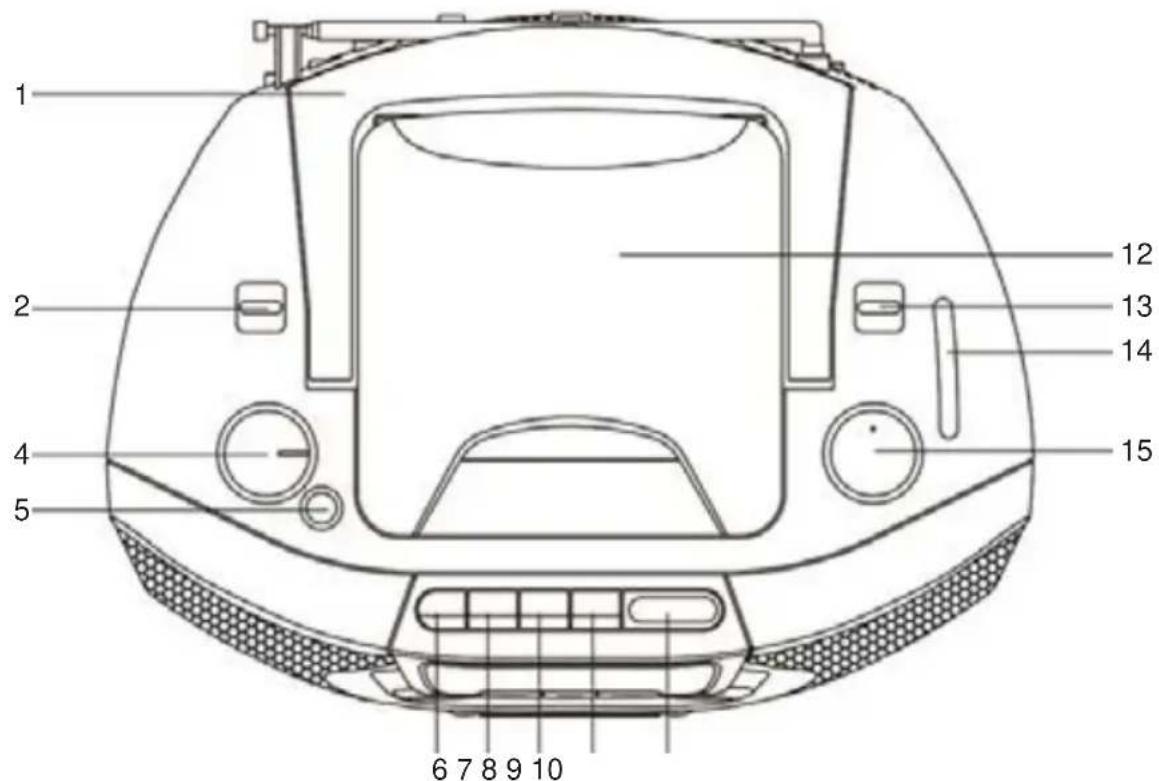

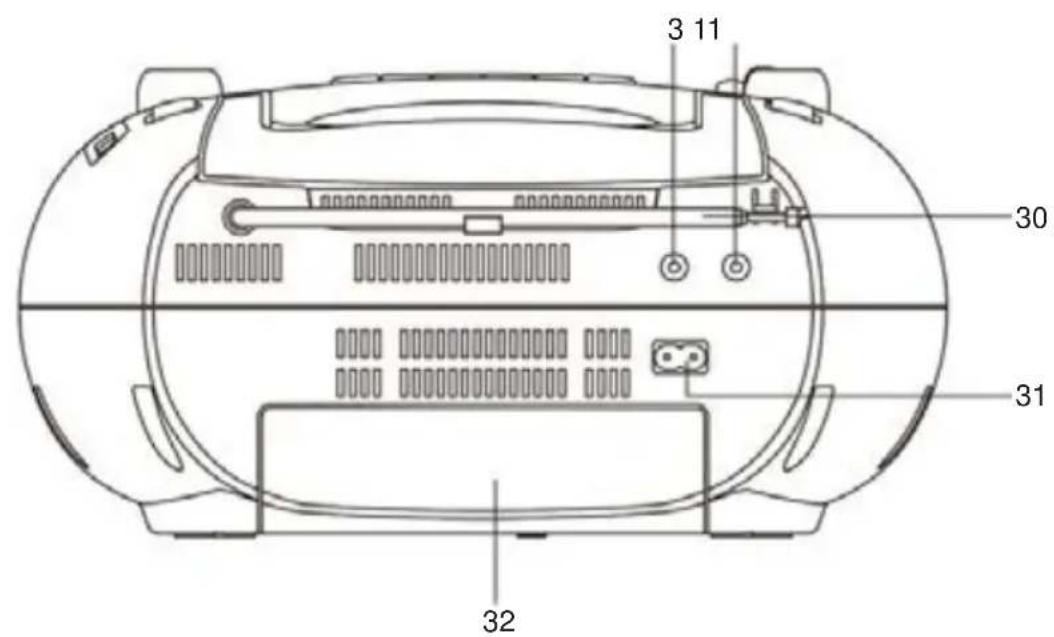

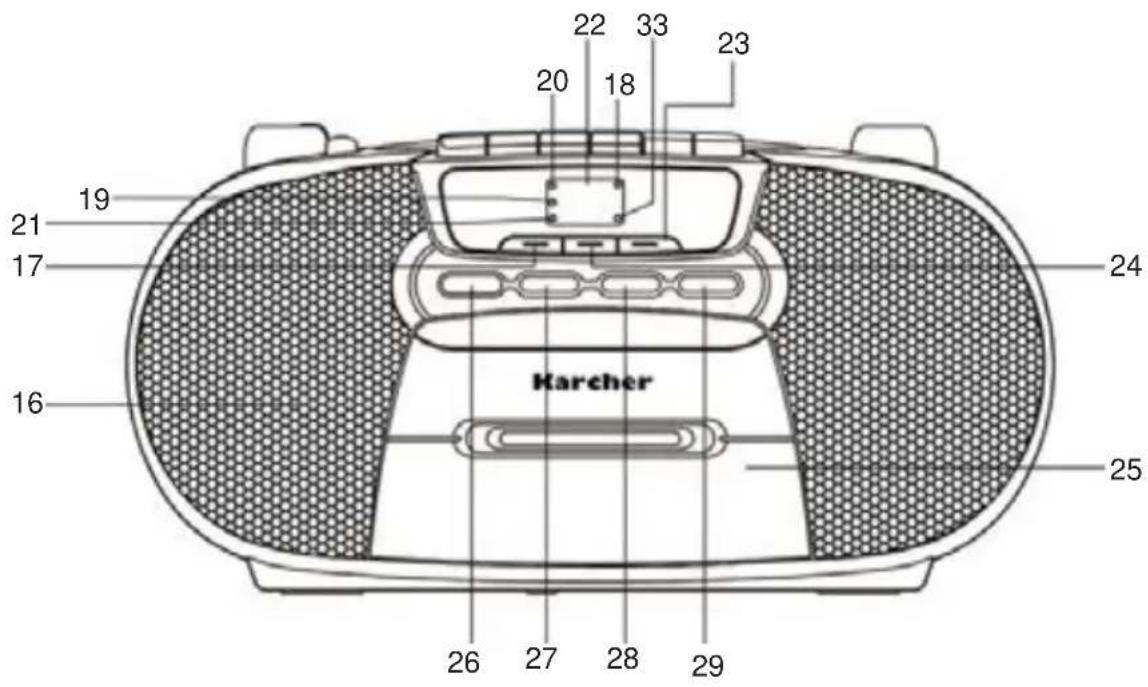

Bedienelemente

1. Griff
2. Funktionswahlschalter
3. AUX-Eingang
4. Lautstärkeregler
5. X-Bass-Taste
6. Taste Cassette Pause
7. Taste Cassette Stop/Eject
8. Taste Cassette Fast Fwd.
9. Taste Cassette Rewind
10. Taste Cassette Play

11. Kopfhöreranschluss

12. CD-Fach

13. Bandwahlschalter
14. Frequenzanzeige
15. Frequenzsucher
16. Lautsprecher
17. Taste Program
18. FM-Stereo-Indikator
19. Repeat-Indikator
20. Betriebsanzeige
21. Program-Indikator

22. LED-Display

23. Taste Repeat

24. Taste Random
25. Kassettenfach
26. Taste ◆D Skip/Search Backward
27. Taste ▶CD Skip/Search Forward
28. Taste ■ CD Stop
29. Taste ▶CD Play/Pause/Standby
30. FM-Teleskopantenne
31. Netzkabelanschluss
32. Batteriefach
33. Play/Pause-Indikator

1 2 4 5 6 7 8 9 10 12 13 14 15

20 18 22 33 23 19 21 17 Karcher 24 16 25 26 27 28 29

3 11 30 31 32

Stromversorgung

Netzbetrieb

Um das Gerät über das Stromnetz zu betreiben, verbinden Sie das Netzkabel mit dem Netzkabelanschluss an der Geräterückseite und stecken Sie das andere Ende in eine geeignete Wandsteckdose. Versichern Sie sich zuvor, dass die Spannung der Steckdose der an der Geräterückseite angegebenen Spannung entspricht.

Hinweis:

- Wenn das Gerät für längere Zeit nicht verwendet wird, Netzstecker ziehen.

Batteriebetrieb

Setzen Sie 6 Stk. 1,5V-Batterien der Größe UM-1/D in das Batteriefach ein. Achten Sie darauf, die Batterien richtig und wie am Batteriefach illustriert einzulegen, um Beschädigungen zu vermeiden. Wenn Sie das Gerät längere Zeit nicht verwenden oder häufig über das Stromnetz betreiben, nehmen

Sie die Batterien heraus.

Hinweise:

• Beachten Sie die Sicherheitshinweise auf S. 4.
• Verwenden Sie keine unterschiedlichen Batterien.
• Wenn das Gerät mit Batterien betrieben wird, trennen Sie es zuvor vom Stromnetz.

Grundfunktionen

Ein- & Ausschalten des Gerätes

1. Verbinden Sie das Gerät mit dem Stromnetz wie oben beschrieben.
2. Um das Gerät einzuschalten, stellen Sie den Funktionswahlschalter auf den gewünschten Modus („CD/AUX“, „TAPE“ oder „RADIO“).
3. Um das Gerät auszuschalten, stellen Sie den Funktionswahlschalter auf „TAPE“.

Lautstärkeeinstellung

Erhöhen oder verringern Sie die Lautstärke anhand des Lautstärkereglers.

Bass-Boost-System

Für mehr Bass, drücken Sie die Taste X-Bass. Um den Extra-Bass wieder auszuschalten, drücken Sie die Taste erneut.

Radio

1. Stellen Sie den Funktionswahlschalter auf „RADIO“ stellen.
2. Wählen Sie anhand des Bandwahlschalters das gewünschte Frequenzband „FM ST.“ oder „AM“.
3. Wählen Sie anhand des Frequenzsuchers den gewünschten Sender.
4. Stellen Sie die Lautstärke ein wie zuvor beschrieben.
5. Um das Radio auszuschalten, stellen Sie den Funktionswahlschalter auf „TAPE“.

Für einen besseren Empfang:

• AM (MW): Die AM-Antenne befindet sich im Gerät. Wenn der Empfang nicht optimal sein sollte, stellen Sie das Gerät an einem anderen Ort auf.
• FM (UKW): Ziehen Sie die FM-Stabantenne vollständig aus. Wenn der Empfang nicht optimal sein sollte, versuchen Sie, das Gerät an einem Fenster zu positionieren.

CD-Player

Disks abspielen

1. Schalten Sie das Gerät ein und wählen Sie den CD-Modus, indem Sie den Funktionswahl- schalter auf „CD/AUX“ stellen.
2. Öffnen Sie das CD-Fach vorsichtig und legen Sie eine Disk mit der bedruckten Seite nach oben zeigend ein. Schließen Sie das CD-Fach wieder vorsichtig.
3. Die CD wird eingelesen und dann die Gesamtanzahl der Titel angezeigt.
4. Um die Wiedergabe zu starten, drücken Sie die Taste ▶ PLAY/PAUSE. Der Play/Pause-Indikator leuchtet.
5. Um die Wiedergabe zu pausieren, drücken Sie die Taste ▶II PLAY/PAUSE einmal. Der Play/Pause-Indikator blinkt. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
6. Um die Wiedergabe zu beenden, drücken Sie die Taste ■ STOP.
7. Um das Gerät auszuschalten, stellen Sie den Funktionswahlschalter auf „TAPE“.

Schnellvorlauf/Schnellrücklauf & Titel überspringen

• Um an den Anfang des aktuellen Titels zu springen, drücken Sie die Taste ◀CD Backward einmal. Drücken Sie die Taste ein zweites Mal, um zum vorherigen Titel zu springen.
  • Um zum nächsten Titel zu springen, drücken Sie die Taste ▶ CD Forward.
• Um beim aktuellen Titel einen Schnellvorlauf durchzuführen, halten Sie die Taste ▶ CD Forward gedrückt. Wenn Sie die gewünschte Stelle im Titel erreichen, lassen Sie die Taste los und der Titel wird wieder normal wiedergegeben.
• Um beim aktuellen Titel einen Schnellrücklauf durchzuführen, halten Sie die Taste CD Backward gedrückt. Wenn Sie die gewünschte Stelle im Titel erreichen, lassen Sie die Taste los und der Titel wird wieder normal wiedergegeben.

Wiederholmodi

Während der Wiedergabe

• drücken Sie die Taste REPEAT einmal, um den aktuellen Titel zu wiederholen. Der Repeat-Indikator blinkt.
• drücken Sie die Taste REPEAT ein zweites Mal, um alle Titel zu wiederholen. Der Repeat-Indikator leuchtet dauerhaft.
• drücken Sie die Taste REPEAT ein drittes Mal, um die Wiederholfunktion auszuschalten. Der Repeat-Indikator erlischt.

Zufalls-Wiedergabe

Drücken Sie während der Wiedergabe die Taste Random, um alle Titel der Disk in zufälliger Reihenfolge abspielen zu lassen. Um die Zufalls-Funktion auszuschalten, drücken Sie Taste erneut.

Wiedergabereihenfolge festlegen

Sie können eine Reihenfolge von bis zu 20 Titeln festlegen, in welcher diese abgespielt werden sollen.

1. Drücken Sie im CD-Stopp-Modus die Taste Program. Der Programm-Indikator und „01“ blinken.

2. Wählen Sie anhand der Tasten CD Backward / CDForward den Titel, der in der Reihenfolge zuerst abgespielt werden soll.

3. Drücken Sie erneut die Taste Program. „02“ wird im Display blinkend angezeigt.

4. Wiederholen Sie die Schritte 2 - 3, um bis zu 20 Titel in Ihrer Reihenfolge zu speichern.

5. Drücken Sie die Taste ▶II PLAY/PAUSE, um die Wiedergabe der Reihenfolge zu starten.

6. Schnellvorlauf, Schnellrücklauf, Titel überspringen und Wiederholmodi können wie oben beschrieben verwendet werden.

7. Um die Wiedergabe zu beenden, drücken Sie die Taste ■ STOP. Drücken Sie die Taste ein zweites Mal, um die Reihenfolge zu löschen.

Kassetten-Player

Kassetten abspielen

1. Schalten Sie das Gerät ein und wählen Sie den Kassetten-Modus, indem Sie den Funktions-wahlschalter auf „TAPE“ stellen.
2. Öffnen Sie das Kassettenfach, indem Sie die Taste Cassette Stop/Eject drücken und setzen Sie eine Kassette ein.
3. Drücken Sie die Taste Cassette Play, um die Wiedergabe zu starten.
4. Anhand der Tasten Cassette Fast Fwd. und Cassette Rewind können Sie die Kassette schnell vor- und zurückspulen.
5. Um die Wiedergabe zu pausieren, drücken Sie die Taste Cassette Pause. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
6. Um die Wiedergabe zu beenden, drücken Sie die Taste Cassette Stop/Eject. Drücken Sie die Taste erneut, um das Kassettenfach zu öffnen.

Auto-Stopp

Wenn die Kassette ihr Ende erreicht, löst der integrierte Auto-Stopp-Mechanismus automatisch die Taste Play.

Pflege

Reinigen Sie die Andruckrolle, den Rollenantrieb und den Abspielkopf, wenn der Klang gedämpft klingen sollte oder nach jeweils 15 Betriebsstunden. Öffnen Sie das Kassettenfach und benutzen Sie ein Wattestäbchen und spezielle Bandkopfreinigerflüssigkeit.

VORSICHT

Berühren Sie niemals einen der oben beschriebenen Objekte mit einem Metallgegenstand. Legen Sie keine Kassette ein, bevor die gereinigten Teile nicht komplett trocken sind.

Abspielposition Andruckrolle Rollenantrieb Wattestäbchen

AUX-Eingang

An den AUX-Eingang am Gerät können Sie ein externes Gerät, wie z. B. einen MP3-Player anschließen, um dessen Sound über die Gerätelaufsprecher wiederzugeben.

1. Um das externe Gerät anzuschließen, verbinden Sie dieses über ein 3,5 mm Audiokabel (nicht im Lieferumfang) mit dem AUX-Eingang an der Geräterückseite.
2. Schalten Sie das Gerät ein, indem Sie den Funktionswahlschalter auf „CD/AUX“ stellen. Sobald ein Stecker in den AUX-Eingang gesteckt wird, schaltet das Gerät in den AUX-Modus.
3. Schalten Sie das externe Gerät (z. B. MP3-Player) ein.
4. Starten Sie die Wiedergabe am externen Gerät und stellen Sie die gewünschte Lautstärke ein.
5. Um zum CD- oder Radiomodus zurückzuschalten, ziehen Sie den Stecker aus dem AUX-Eingang heraus und stellen Sie den Funktionswahlschalter auf den gewünschten Modus.
6. Wenn Sie das Gerät ausschalten, schaltet sich das externe Gerät nicht ebenfalls aus. Sie müssen das externe Gerät separat ausschalten.

Kopfhöreranschluss

Ein Kopfhöreranschluss befindet sich an der Geräterückseite. Bei der Musikwiedergabe können Sie an diesen Kopfhörer (nicht im Lieferumfang enthalten) anschließen. Beachten Sie die Sicherheitshinweise auf Seite 4 ff.

Während Kopfhörer angeschlossen sind, sind die geräteinternen Lautsprecher deaktiviert. Um wieder über die Lautsprecher zu hören, trennen Sie die Kopfhörer vom Gerät.

Technische Daten

Stromversorgung: AC 230V \~ 50Hz

Batteriebetrieb: DC 9V --- (6x 1,5V Größe UM-1/D, nicht im Lieferumfang enthalten)

Radiofrequenzbereich: FM 87,5 - 108 MHz

AM 530 - 1600 kHz

Gerätemaße (BxTxH) ca.: 305 x 230 x 155 mm

Technische und optische Änderungen jederzeit vorbehalten.
