BEDIENUNGSANLEITUNG RR 5070 Karcher Audio

| Bedienungsanleitung | User Manual

Vorwort

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 0900/1000036

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr | 0,99 €/Min. aus dem deutschen Festnetz)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Karcher AG | Gewerbestr. 19 | 75217 Birkenfeld

Sicherheitshinweise

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blockiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.
12. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
13. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.
14. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse eintritt:
    a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
    b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
    c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.
    d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.
15. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
16. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
17. Gewitter – Während eines Gewitters sollten Sie den Netzstecker ziehen.
18. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
19. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt

werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.

1. Lautstärke – Um Hörschäden vorzubeugen, vermeiden Sie es, zu lange bei hohen Lautstärken zu hören.
2. Kopfhörer (sofern anwendbar) – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen.

VORSICHT

GEFAHR EINES ELEKTRO- SCHOCKS

WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

CLASS 1 LASER PRODUCT LASER KLASSE1 APPAREIL A LASER DE CLASS 1 LUOKAN 1 CLASSLAITE KLASS 1 LASERAPPARAT

SEHEN SIE NIEMALS DIREKT IN DEN LASERSTRAHL!

Batterien und Akkus

Batterien und Akkus dürfen nicht mit dem normalen Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alte Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben, so dass sie einer umweltschonenden Entsorgung zugeführt werden können.

Entsorgung von Elektro- und Elektronikaltgeräten

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Für zu entsorgende Elektro- und Elektronikaltgeräte gibt es ein besonderes, kostenfreies Entsorgungssystem. Weitere Informationen erhalten Sie von Ihrem lokalen Entsorgungsunternehmen oder von dem Händler, bei dem Sie dieses Produkt erworben haben. Mit der getrennten Entsorgung helfen Sie, die Umwelt und Gesundheit Ihrer Mitmenschen zu schützen.

1. Umgang mit Disks

2. Das Disk-Fach Ihres Gerätes muss stets geschlossen sein, sodass kein Staub und Schmutz eindringen können, die die Linse beschädigen würden.

3. Berühren Sie niemals die bespielte Seite einer Disk.
4. Bekleben und beschreiben Sie niemals eine Disk.
   • Biegen Sie Disks nicht.
5. Halten Sie Disks immer an deren äußeren Kanten.

1. Aufbewahrung von Disks

2. Bewahren Sie Disks stets in ihren jeweiligen Schutzhüllen auf.

3. Setzen Sie Disks niemals dem direkten Sonnenlicht, Staub, Schmutz, hohen Temperaturen, hoher Luftfeuchtigkeit oder Nässe aus.

4. Reinigen von Disks

- Sollte eine Disk einmal verschmutzt sein, so verwenden Sie zum Säubern ein sauberes, trockenes Tuch.

- Ziehen Sie das Tuch vorsichtig von der Mitte der Disk zur äußeren Kante:

Richtig Falsch

- Verwenden Sie niemals chemische Reinigungsmittel, Wasser, Verdünnungsmittel oder anti-statisches Spray.

1. Kompatibilität

- Aufgrund der Vielzahl von Komprimierungsverfahren kann es vorkommen, dass vereinzelte Disks nicht wiedergegeben werden können.

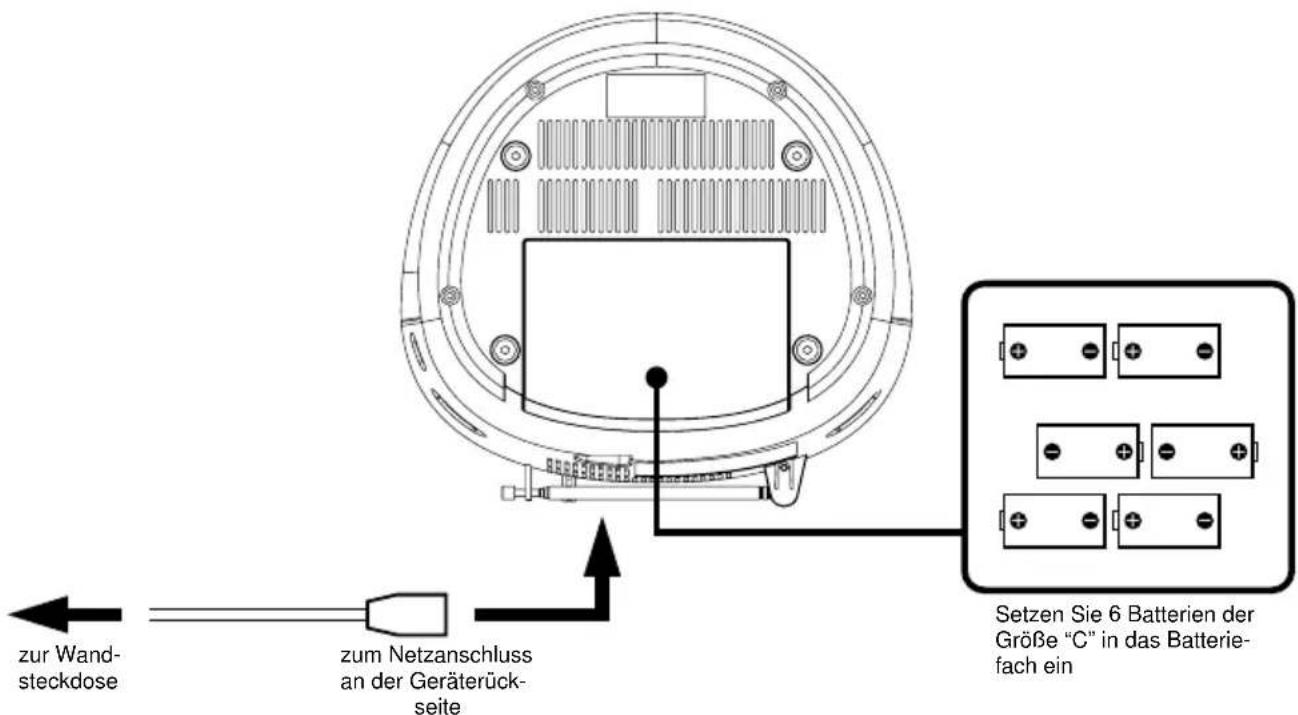

Stromversorgung

zur Wand- steckdose zum Netzanschluss an der Geräterück- seite Setzen Sie 6 Batterien der Größe "C" in das Batterie- fach ein

NETZBETRIEB

Um das Gerät über das Stromnetz zu betreiben, verbinden Sie das Netzkabel mit dem Netzanschluss an der Geräterückseite und stecken Sie das andere Ende in eine geeignete Wandsteckdose. Versichern Sie sich zuvor, dass die Spannung der Steckdose der an der Geräterückseite angegebenen Spannung entspricht.

BATTERIEBETRIEB

Setzen Sie 6 Batterien der Größe "C" in das Batteriefach ein. Achten Sie darauf, die Batterien richtig und wie im Batteriefach illustriert einzulegen, um Beschädigungen zu vermeiden. Wenn Sie das Gerät längere Zeit nicht verwenden oder häufig über das Stromnetz betreiben, nehmen Sie die Batterien heraus.

Hinweise:

- Verwenden Sie keine unterschiedlichen Batterien.

- Um das Gerät über Batterien zu betreiben, müssen Sie dieses zuvor vom Stromnetz trennen.

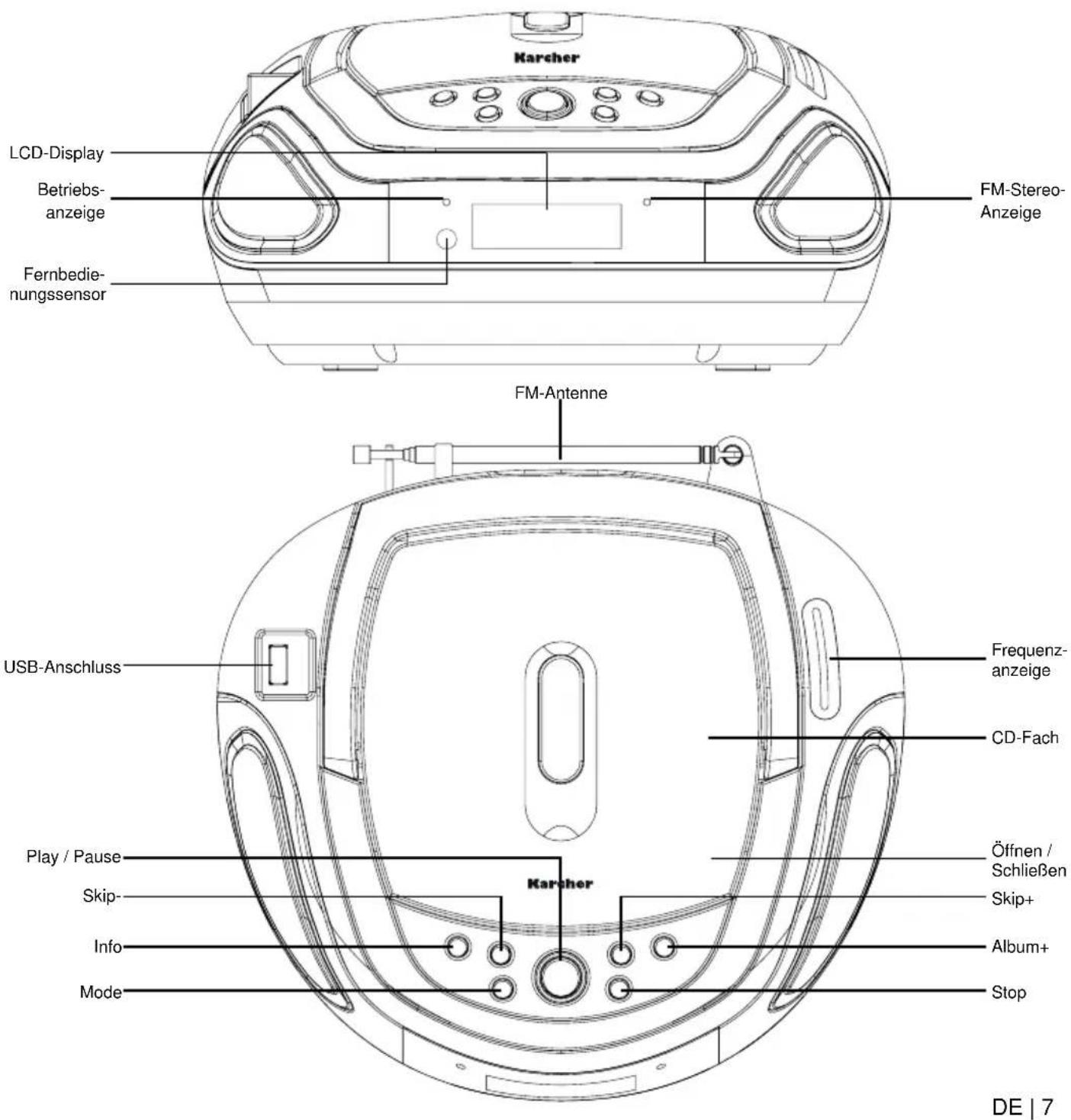

Bedienelemente

Karcher LCD-Display Betriebs- anzeige Fernbedie- nungssensor FM-Stereo- Anzeige FM-Antenne USB-Anschluss Play / Pause Skip- Info Mode Frequenz- anzeige CD-Fach Karcher Öffnen / Schließen Skip+ Album+ Stop DE | 7

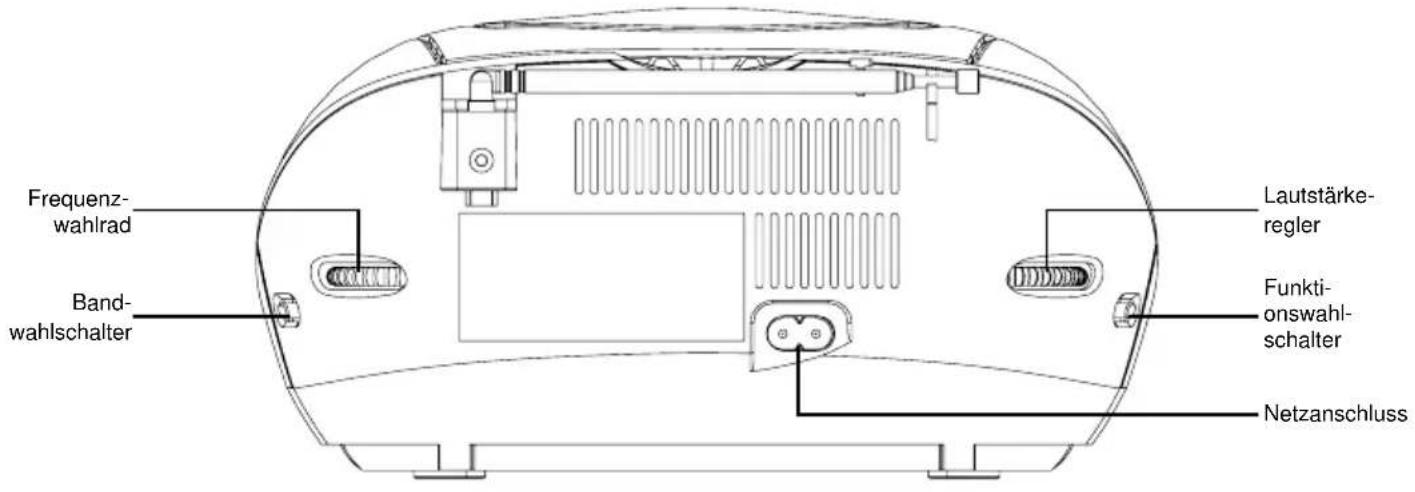

Frequenz- wahlrad Band- wahlschalter Lautstärke- regler Funkti- onswahl- schalter Netzanschluss

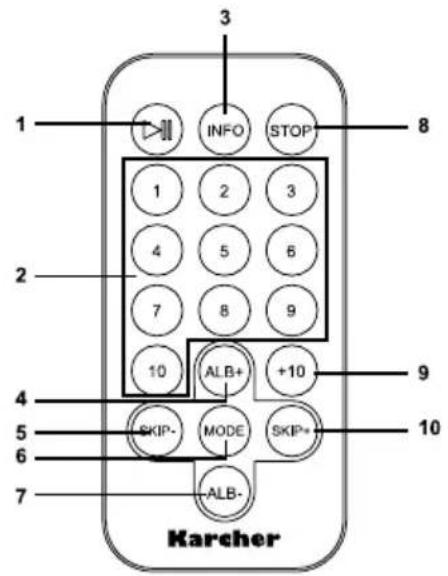

Fernbedienung

1. Play/Pause
2. Zifferntasten 1-10
3. Info
4. Album+
5. Skip-
6. Mode
7. Album-
8. Stop
9. +10
10. Skip+

3 1 INFO STOP 8 1 2 3 4 5 6 7 8 9 10 ALB+ +10 9 4 5 SKIP- MODE SKIP+ 6 10 7 ALB- Karcher

Batterie einsetzen

Setzen Sie eine Knopfzelle (3V, CR 2025) in das Batteriefach der Fernbedienung ein. Versichern Sie sich, dass die Batterie richtig eingelegt ist, um Beschädigungen zu vermeiden. Nehmen Sie die Batterie aus der Fernbedienung heraus, wenn Sie diese für längere Zeit nicht verwenden, da diese sonst beschädigt werden könnte.

Ziehen Sie das Batteriefach heraus und setzen Sie eine Knopfzelle ein.

Hinweise:

• Wenn sich der Funktionsradius der Fernbedienung verringert, so ist die Batterie schwach. Ersetzen Sie diese durch eine neue.
• Hindernisse zwischen Gerät und Fernbedienung können die Funktion dieser beschränken.
• Wenn die Fernbedienung in der Nähe anderer Geräte mit Infrarotsensor verwendet wird, kann es zu Fehlfunktionen kommen.

Radio

ALLGEMEINE FUNKTION

1. Setzen Sie den Funktionswahlschalter "FUNCTION" auf "RADIO".
2. Wählen Sie anhand des Bandwahlschalters "BAND" das gewünschte Band (AM, FM oder FM-Stereo).
3. Wählen Sie anhand des Frequenzwahlrades die gewünschte Frequenz.
4. Stellen Sie am Lautstärkeregler die gewünschte Lautstärke ein.

FM- / FM-STEREO-EMPFANG

1. Stellen Sie den Bandwahlschalter auf „FM“ für Monoempfang.
2. Stellen Sie den Bandwahlschalter auf „FM ST.“ für FM-Stereo-Empfang. Die FM-Stereo-Anzeige leuchtet nun auf.

FÜR EINEN BESSEREN EMPFANG

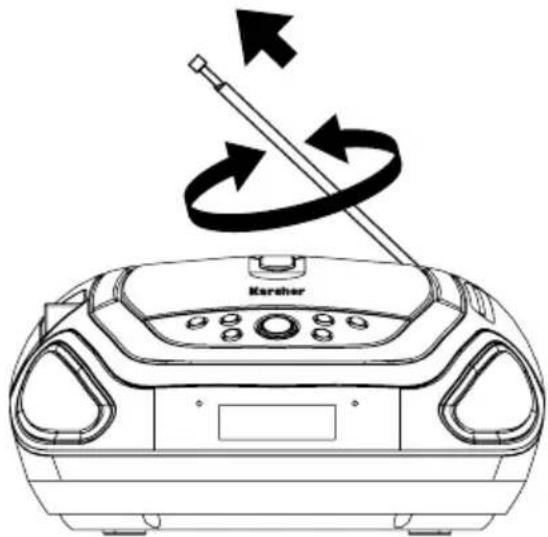

Bewegen Sie die Antenne auf eine andere Position beim FM-Empfang.

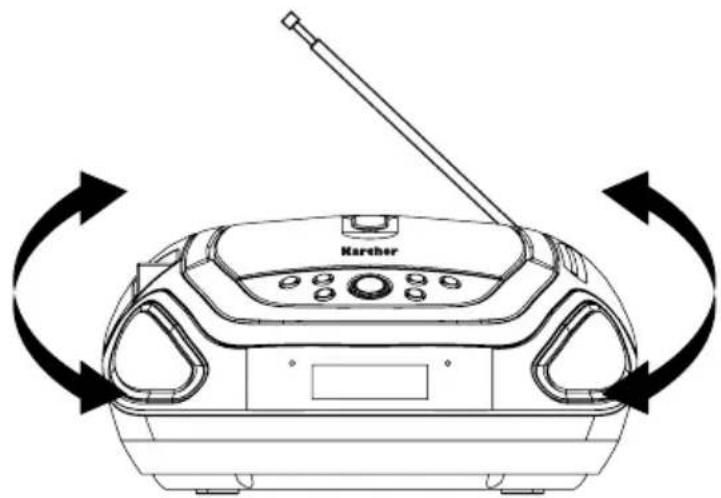

Für einen besseren AM-Empfang, stellen Sie das Gerät an einen anderen Ort oder drehen Sie dieses.

CD/MP3-Player

ALLGEMEINE FUNKTION

PLAY / PAUSE ▶||

Drücken Sie diese Taste, um die Wiedergabe einer AUdio- oder MP3-CD zu starten.

Drücken Sie die Taste erneut, um die Wiedergabe zu unterbrechen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.

SKIP+ ▶▶| &

Drücken Sie eine dieser Tasten, um zum nächsten, bzw. vorherigen Titel zu springen.

SKIP- |

Halten Sie eine dieser Tasten gedrückt, um den Schnellvorlauf, bzw. Schnellrücklauf zu starten.

STOP ■ Drücken Sie diese Taste, um die Wiedergabe zu beenden.

WIEDERGABE

1. Stellen Sie den Funktionswahlschalter auf "CD/MP3/USB".
2. Öffnen Sie das CD-Fach und legen Sie eine Audio- oder MP3-CD mit der bedruckten Seite nach oben zeigend ein.

3. Schließen Sie das CD-Fach.

4. Die CD wird nun durchsucht. Danach wird die Gesamtanzahl der Titel angezeigt, die sich auf der CD befinden.

5. Die Wiedergabe beginnt automatisch mit dem ersten Titel.
6. Stellen Sie am Lautstärkeregler die gewünschte Lautstärke ein.
7. Um die Wiedergabe anzuhalten, drücken Sie erneut die Taste "PLAY / PAUSE".
8. Um die Wiedergabe komplett zu beenden, drücken Sie die Taste "STOP".

WIEDERGABEREIHENFOLGE FESTLEGEN

Sie können eine beliebige Wiedergabereihenfolge für bis zu 20 Titel bei Audio-CDs und bis zu 99 Titel bei MP3-CDs festlegen.

Stoppen Sie zuerst komplett die Wiedergabe, indem Sie die Taste "STOP" drücken.

1. Drücken Sie die Taste "PROGRAM". Im Display blinkt die Anzeige "P01".
2. Wählen Sie mit den Tasten "SKIP +" oder "SKIP -" einen gewünschten Titel (um bei MP3-CDs ein Album auszuwählen, drücken Sie die Taste „ALBUM“).
3. Drücken Sie erneut die Taste "PROGRAM", um den Titel in der Reihenfolge zu speichern.
4. Wiederholen Sie die Schritte 2 und 3, um weitere Titel in der Reihenfolge zu speichern.
5. Wenn Sie alle gewünschten Titel gespeichert haben, drücken Sie die Taste "PLAY / PAUSE", um die Wiedergabe dieser zu beginnen.
6. Um die Wiedergabe zu beenden und die Reihenfolge zu löschen, drücken Sie zweimal die Taste "STOP".

WIEDERHOLEN & ZUFALLSWIEDERGABE

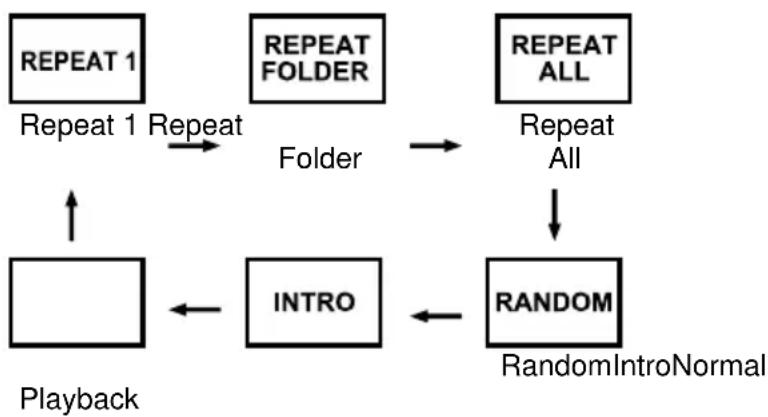

Drücken Sie vor oder während der Wiedergabe einer CD die Taste "MODE", um den aktuellen Titel oder die gesamte CD zu wiederholen. Mit jedem Tastendruck ändert sich der Wiederholmodus wie folgt:

1 - REPEAT 1 - Aktuellen Titel wiederholen
2 - REPEAT ALBUM - Album wiederholen (nur bei MP3-Wiedergabe)
3 - REPEAT ALL - Alle Titel wiederholen
4 - RANDOM - Zufallswiedergabe
5 - INTRO - Jeder Titel wird kurz angespielt
6 - NORMAL PLAYBACK - Normale Wiedergabe

USB-Anschluss

ALLGEMEINE FUNKTION

PLAY / PAUSE ▶||

Drücken Sie diese Taste, um mit der Wiedergabe von MP3-Dateien von einem USB-Stick zu beginnen.

Drücken Sie die Taste erneut, um die Wiedergabe zu unterbrechen.

Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.

Drücken Sie eine dieser Tasten, um zum nächsten, bzw. vorherigen Titel zu springen.

Halten Sie eine dieser Tasten gedrückt, um den Schnellvorlauf, bzw.

Schnellrücklauf zu starten.

STOP ■ Drücken Sie diese Taste, um die USB-Wiedergabe zu beenden.

WIEDERGABE

1. Schließen Sie einen USB-Stick am USB-Anschluss des Gerätes an.
2. Stellen Sie den Funktionswahlschalter auf "CD/MP3/USB".
3. Wenn sich keine CD im CD-Fach befindet, beginnt automatisch die USB-Wiedergabe.
4. Wenn sich eine CD im CD-Fach befindet, beginnt automatisch die CD-Wiedergabe.
5. Um bei eingelegter CD in den USB-Modus zu wechseln, halten Sie für einige Sekunden lang die Taste "PLAY / PAUSE" gedrückt.
6. Die USB-Wiedergabe beginnt automatisch mit dem ersten Titel.
7. Um die Wiedergabe komplett zu beenden, drücken Sie die Taste "STOP".

WIEDERGABEREIHENFOLGE FESTLEGEN

Die Festlegung einer Wiedergabereihenfolge erfolgt genauso, wie bei der CD-Wiedergabe.

Hinweise:

• Ein USB-Stick muss stets direkt an den USB-Anschluss am Gerät angeschlossen werden. Die Verwendung eines USB-Verlängerungskabels wird vom Gerät nicht unterstützt. Der USB-Anschluss des Gerätes kann nicht mit einem Computer kommunizieren.
• Im USB-Modus werden MP3-Dateien unterstützt. Aufgrund unterschiedlicher Komprimierungsverfahren kann es vorkommen, dass vereinzelte Dateien oder USB-Sticks nicht wiedergegeben werden können.

Weitere Funktionen

ID3-Tag-Anzeige (nur für MP3-Wiedergabe)

1. Drücken Sie die Taste "INFO" am Gerät oder auf der Fernbedienung.
2. ID3-Informationen werden im Display angezeigt.
3. Drücken Sie die Taste "INFO" erneut, um die Funktion auszuschalten.

Hinweis:

- Diese Funktion ist nur verfügbar, wenn Ihre MP3-Dateien über ID3-Tags verfügen.

Automatische Abschaltung

Wenn das Gerät eingeschaltet ist (im CD/MP3/USB-Modus), so schaltet sich dieses nach 10 Minuten der Nicht-Benutzung automatisch in den Standby-Modus.

Um das Gerät einzuschalten, stellen Sie den Funktionswahlschalter "FUNCTION" zuerst auf OFF und dann auf die gewünschte Funktion (RADIO oder CD/MP3/USB).

Technische Daten

ALLGEMEIN

Stromversorgung AC 220-240V \~ 50Hz DC = 9V (6x Batterien Größe „C“) Gerätemaße (BxTxH) ca.: 240 x 232 x 120 mm

EMPFÄNGER

Empfängerband AM (MW) / FM (UKW) Einstellbereich / Sensibilität AM 540 - 1600 kHz FM 88 – 108 MHz

Technische und optische Änderungen jederzeit vorbehalten.
