Produkttyp	Hi-Fi-System
Marke	JVC
Modell	CA-UXG303
Verstärkerausgangsleistung	60 W (30 W + 30 W) bei 4 Ω, 10 % Klirrfaktor
Lautsprecherimpedanz	4 Ω – 16 Ω
Lautsprechereinheiten	10 cm Konus × 1 pro Kanal
UKW-Abstimmbereich	87,50 MHz – 108,00 MHz
AM-Abstimmbereich (MW)	522 kHz – 1 629 kHz
CD-Player Dynamikumfang	88 dB
CD-Player Signal-Rauschabstand	85 dB
USB-Kompatibilität	USB 2.0 Full-Speed, Massenspeichergerät, FAT16/FAT32
Wiedergabemedien	CD, CD-R/RW (Audio-CD, MP3/WMA), USB, UKW/AM-Radio, externer Audio-Player
Zusatzfunktionen	Sound Turbo, Active Hyper Bass, Klangregelung (Höhen/Tiefen), Radio Data System (RDS), PTY-Suche, Enhanced Other Networks (TA/NEWS/INFO)
Timer-Funktionen	Einschlaf-Timer (10–180 Min.), Täglich-Timer (3 Einstellungen), Auto-Standby
Fernbedienung	RM-SUYG30 mit CR2025 Lithium-Knopfbatterie
Stromversorgung	Netzspannung (230 V~, 50 Hz, Annahme für Europa)
Lieferumfang	Fernbedienung, AM-Rahmenantenne, UKW-Antenne, Kernfilter
Reinigung	Weicher Lappen, bei starker Verschmutzung milde Spüllösung; keine Lösungsmittel
Sicherheitshinweise	Laserprodukt Klasse 1, Netzkabel nicht beschädigen, keine Feuchtigkeit, Lüftungsschlitze frei halten

Häufig gestellte Fragen - CA-UXG303 JVC

Das System lässt sich nicht einschalten.

Überprüfen Sie, ob der Netzstecker fest in der Steckdose sitzt. Ziehen Sie ihn heraus und stecken Sie ihn wieder ein.

Kein Ton aus den Lautsprechern.

Prüfen Sie die Lautsprecherverbindungen auf festen Sitz. Stellen Sie sicher, dass keine Kopfhörer angeschlossen sind, da diese die Lautsprecher stummschalten.

Die Disc wird nicht abgespielt.

Stellen Sie sicher, dass die Disc mit der Beschriftungsseite nach oben eingelegt ist. Das Gerät unterstützt keine Packet-Writing (UDF)-Discs. Verwenden Sie Audio-CDs oder MP3/WMA-Discs im ISO 9660-Format.

USB-Gerät wird nicht erkannt.

Trennen Sie das USB-Gerät und schalten Sie das System aus und wieder ein. Verwenden Sie ein USB 2.0-Kabel (max. 1 m) und kein Gerät mit mehr als 5 V/500 mA oder mit Datenschutzfunktionen.

Der Timer funktioniert nicht.

Der Täglich-Timer arbeitet nur bei ausgeschalteter Anlage (Standby). Überprüfen Sie die Einstellungen: Einschaltzeit, Ausschaltzeit, Quelle und Lautstärke müssen korrekt programmiert sein.

Die Fernbedienung reagiert nicht.

Entfernen Sie Hindernisse zwischen Fernbedienung und Sensor. Ersetzen Sie die Batterie (CR2025). Achten Sie auf die richtige Polung (+/-).

Rauschen beim Radioempfang.

Richten Sie die UKW-Antenne richtig aus. Halten Sie die AM-Rahmenantenne vom Gerät fern. Überprüfen Sie die Antennenverbindungen. Bei UKW kann der Mono-Modus das Rauschen reduzieren.

Der Klang ist verzerrt oder unterbrochen.

Überprüfen Sie die Disc auf Kratzer oder Verschmutzungen. Reinigen Sie die Disc mit einem weichen Tuch von innen nach außen. Bei USB: Trennen Sie das Gerät und schalten Sie das System aus und wieder ein.

Das Display zeigt 'NO DISC' oder 'NO USB'.

Legen Sie eine Disc ein oder schließen Sie ein kompatibles USB-Massenspeichergerät an. Stellen Sie sicher, dass die Disc nicht umgekehrt eingelegt ist und dass das USB-Gerät FAT16/FAT32 formatiert ist.

Wie kann ich die Uhrzeit einstellen?

Drücken Sie im Standby-Betrieb die Taste CLOCK/TIMER wiederholt, bis die Uhrzeit blinkt. Stellen Sie mit den Tasten UP/DOWN Stunde und Minute ein und bestätigen Sie mit SET.

BEDIENUNGSANLEITUNG CA-UXG303 JVC

Warnung, Achtung und sonstige Hinweise

WICHTIG FÜR LASER-PRODUKTE

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und das Gehäuse nicht öffnen. Das Gerät enthält keine Teile, die

vom Benutzer gewartet werden können. Wartungsarbeiten nur

vom Benutzer gewartet werden können. Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen lassen.

1. ACHTUNG: Sichtbare und/oder unsichtbare

Laserstrahlung der Klasse 1 M bei offenen Abdeckungen.

Nicht direkt mit optischen Instrumenten betrachten.

1. ANBRINGEN DES ETIKETTS

AM GERÄT ANGEBRACHT.

CAUTION ATTENTION AVISO WARNING 注意 CAUTION

- Dieses Symbol zeigt an, dass das damit gekennzeichnete Produkt nicht als normaler

Haushaltsabfall entsorgt werden soll. Wenn Sie

dieses Gerät entsorgen möchten, werfen Sie es

nicht in die normale Mülltonne! Für Produkte

dieser Art gibt es ein getrenntes Sammelsystem.

Vorsichtsmaßregeln

Hinweise zum Netzkabel

- Wenn Sie verreisen oder längere Zeit außer Haus sind, sollten Sie den Stecker aus der Wandsteckdose ziehen.

- Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie den Stecker aus der Wandsteckdose ziehen. - Beim Abtrennen der Anlage von der Netzsteckdose ist grundsätzlich am Stecker selbst zu ziehen, also nicht am Kabel.

- Berühren Sie das Netzkabel nicht mit nassen Händen.

- Ziehen Sie das Netzkabel ab, bevor Sie die Anlage reinigen oder an einem anderen Ort aufstellen.

Das Netzkabel darf nicht modifiziert, verdreht, gezerrt oder mit schweren Gegenständen belastet werden, da dies einen Brand

elektrischen Schlag oder andere Unfälle verursachen könnte.

- Falls das Netzkabel beschädigt ist, sollten Sie sich an Ihren Händler wenden und das Netzkabel durch ein neues ersetzen

lassen.

Vermeiden Sie Feuchtigkeit, Wasser, Staub und hohe Temperaturen

- Stellen Sie die Anlage nicht an einem feuchten oder staubigen Ort auf.

- Sollte einmal Wasser in die Anlage eingedrungen sein, müssen Sie sofort die Netzspannung abschalten, den Stecker von der Netzsteckdose entfernen und Ihren Fachhändler um Rat fragen. Falls der Betrieb der Anlage in diesem Zustand fortgesetzt wird, besteht die Gefahr von Brand und elektrischem Schlag.

von der Netzsteckdose abziehen und damit Ihren Händler um Rat fragen. Falls der Betrieb der Anlage in diesem Zustand fortgesetzt wird, besteht die Gefahr von Brand und elektrischem Schlag.

- Setzen Sie die Anlage keiner direkten Sonneneinstrahlung aus oder stellen Sie sie nicht in der Nähe von Heizkörpern auf.

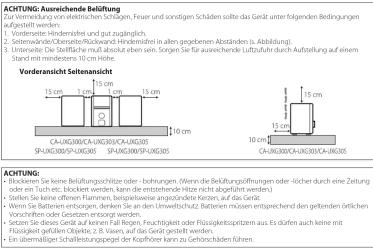

Hinweise zur Aufstellung

- Wählen Sie einen Ort der

- Stellen Sie die Anlage nicht an Orten auf, die Vibrationen ausgesetzt sind.

- Stellen Sie keine schweren Gegenstände auf der Anlage.

Zur Vermeidung von Funktionsstörungen oder Schäden an der Anlage

- Stecken Sie keinerlei Metallgegenstände, wie z. B. Draht, Haarklammern, Münzen o. ä., in die Anlage

- Blockieren Sie nicht die Lüftungsschlitze

Im Geräteinneren befinden sich keinerlei Teile, die vom Benutzer gewartet werden können. Falls etwas schiefgeht,

ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Grundlegende und gemeinsame Bedienungen

Aufheben der Demonstration

Halten Sie die DEMO-Taste im Standby-Betrieb gedrückt. (Siehe beigelegte

Information über die Demonstrationsfunktion*!

-

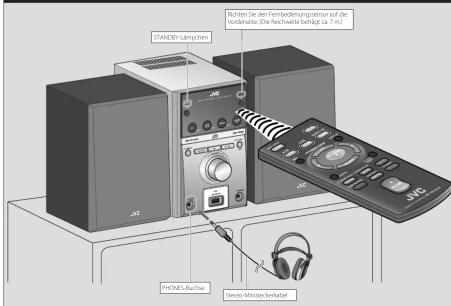

Verwendung von Kopfhörern

Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder

aufsetzen.

- Durch Anschließen der Kopfhörer werden die Lautsprecher deaktiviert.

• Die Klangeinstellungen beeinflussen auch den Klang über die Kopfhörer.

-

HINWEIS:

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby);

andernfalls kann der plötzlich einsetzende Lautstärkepegel Ihr Gehör, die Lautsprecher und/oder

die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

3

Zn	Drücken Sie			Anlage/Ergebnis
	System	Fernbedingung
Ein- und Auszahlen (auf Standby)	5	—	—	Das TANLEY-Löping hafen an der Anlage erkscht/leucht auf.
Wählen eine Quelle	—	—	Siehe „Wiedergabe einer Disk/USB-Massenperiengerisches“ auf Seite 4.
	—	—	—
	—	—	—
	—	—	Drücken Sie die Taste wiederkeh, um „JAP“ oder JAP“ zu wellen„Far z“MMA“, siehe „Wiedergaben von UKW-und AM-Sendungen“ auf Seite 5.
	—	—	Siehe „Wiedergaben von digitalen Audio/Flayer“ auf Seite 6.
Einstellen der Laufstärke	—	—	Einstellbereich: Pegel O LVCS, MVN (so Pegel 40, CVCS MAX).
Kurzulegenden senkten der Laufstärke —	—	—	Zum Wiederherstellen der Laufstärkedrücken Sie die Taste erneut, oder stellen den Laufster und Leistern aus dem	—
Aktiverden des EAL-Arduchmodus.	—	—	Die Anzeuge eswirksrecht auf.Zum Wiederherstellen die Drücken Sie die Taste wiederkeh, als die Anzeuge erwirtschaftt.
Betoren des Klängs(Sound Turbo-Funktion)	2018E – 1300	—	Die Wiederherstellung der Laufstärke und Zum Aufleihen dieser Funktion drücken Sie die Taste erneut.
Stärkten des Tierhankfangs (Active Paper Blass-Prufunktion)	—	—	Halzen Sie die Taste gedrückt, bis die Anzeuge ARB aufleuchtet.· Wenn die Sound Turbo funktion aktiviert zu lehen, die andere Funktion nicht aktiviert.	—
	—	—	Zum Aufleihen dieser Funktion erneut gedrücktfallen, wenn die Funktion Sound Turbo derivativen werden.
Einstellen des Tons(Tiefen/Köchen)	—	—	Drücken Sie die Taste einmal zum Einstellen des Basisverpflicht, für dem Hohenpegel, unddrücken Sie dann VOLUME +/-„Einstellbereich: -3 bis +3.
Anpassen derDisplayfigkeit	—	—	Drücken Sie dette, wenn die Anlage insgeschaltet ist.Zum Aufleihen dieser Funktion drücken Sie die Taste erneut.
Airfern der Displayinformation (Unziehl und Quelle)	—	—	Zur Erstellung der Umzeit siehe Zinstellen der Umsatzverpflicht von Ihnen und Seite 6.
Erfachen auf SpanenModus	—	—	Die Anzeugee das Taste, wenn die Anlage auf Standby gesellschaftet.
	—	—	Die Anzeugee das Taste, wenn die Anlage auf Standby gesellschaftet in Ihnen, den Stromerbusbar zu verfügen, indem sich so esamt im Standby-Behrieb nach beizuchter.
	—	—	Zum Aufleihen dieser Funktion drücken Sie die Taste erneut, wenn die Anlage im Standby-Behrieb nach beizuchter.

Erste Schritte

■ Witterungsschutz

Mitgeliefertes Zubehör Nach dem Auspacken prüfen Sie, ob die folgenden Artikel

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind.

• Fernbedienung: RM-SUYG30

• Lithiumknopfbatterie CR2075 (x 1)

– Die Batterie ist werkseitig eingesetzt

• AM-Rahmenantenne (× 1)

• UKW-Antenne (× 1)

- Kernfilter (× 1), Einzelheiten siehe Seite

Falls etwas fehlt, wenden Sie sich bitte sofort an Ihren

Händler.

■ Vorbereitung der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie

die Isolier

F

→

Bucktonstone

Ersetzen der Batterie in der Fernbedienung

erstehen

- + 2 Lithium perovoltoria

(1) Littiumkapitalene (Poduktrummer: CB2025)

1

←④→②

H

三

广力云智慧零售收银系统

HINWEISE:

- Legen Sie die Batterie an einem Ort ab, wo sie außer

Reichweite kleiner Kinder ist. Falls ein Kind versehentlich die

Batterie verschluckt, sofort einen Arzt rufen.

- Um Überhitzen, Bersten oder Brand der Batterie zu vermeiden.

– Die Batterie nicht dritteln, knicken oder in ein Feuer werfen.

- Die Batterie nicht zusammen mit anderen

Metallgegenständen ablegen.

– Umwickeln Sie die Batterie be

Klebeband und Isolierstoff.

– Die Batterie nicht mit Pinzette

anstoßen.

- Entsorgen Sie Batterie sachgemäß unter

- Die Batterien (4/16 – oder Batterien einverstat) dürfen nicht

- Die Batterien (Alda) oder Batterien Eingesetzt) dürfen nicht sein starken Hitzenguellen wie Soppenschein, Feuer o.öl. ausgesetzt.

VORSICHT:

Explosionsgefahr, wenn Batterie falsch eingesetzt wird.

■ Anschlüsse

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind.

Das Folgende

Zum Anschließen der UKW-Antenne (mitgeliefert)

Zum Anschließen der AM-Rahmenantenne

Zum Montieren der AM-Rahmenantenne

Rückansicht

(1)

*

Zum Anschließen der Lautsprecherkabel

Freigeben Einsetzen

Lautsprecher IMPEDANZ 40-16/9 Lautsprecher

Wiedergabe einer Disc/eines USB-Massenspeichergeräts

Die folgenden Bedienverfahren werden anhand der Fernbedienung beschrieben.

Die folgenden Bedienverfahren werden anhand der Fernbedienung beschrieben, wenn nicht ausdrücklich anders angegeben. Wenn sich an der

Anlage aber Tasten mit gleichen oder ähnlichen Namen befinden, können diese

ebenfalls für die Bedienung verwendet werden.

Diese Anlage kann abspielen.

- CD.

- CD-R/CD-RW, aufgenommen im Audio-CD-Format (CD-DA) oder

aufgenommene MP3/WMA-Dateien im ISO 9660-Format. USB-Massenspeichergerät, das MP3/WMA-Dateien enthält.

- Bei der Wiedergabe eines MP3- oder WMA-Tracks leuchtet die MP3- oder WMA-

Anzeige.

Einlegen einer Disc (wegen der Insgen)

Einlegen einer Disc (für an der Anlage)

1

•

(1) 2023年

2 • Bei Verwendung einer Single-Disc setzen Sie diese in den Bereich von Kielie des Riva Farbe

。

-

5

10

1

3

•

©

Anschließen eines USB-Massenspeichergeräts

Sie können ein USB-Massenspeichergerät wie ein USB Flash Memory

MP3-Player, einer

Vorderansicht

□

USB-Kabel (nicht mitgeliefert)

-

-

-

HINWEISE:

- Beim Anschließen über ein USB-Kabel verwenden Sie ein USB 2.0-Kabel mit einer Länge von mehr als 1 m.

- Der USB-Massenspeicher wird über die Klemme (USB MEMORY) geladen, wenn die Anlage eingeschaltet und die Quelle „USB“ ist.

- Sie können keinen Computer an die USB MEMORY-Klemme der Anlage anschließen.

- Sie können keinen Computer an die USB MEMORY-Klemme der Anlage anschließen.

- Trennen Sie nicht das USB-Massenspeichergerät ab, wenn die Anlage eingeschaltet ist. Dies könnte zu einer Fehlfunktion sowohl an dieser Anlage als auch am betreffenden Gerät führen.

- Trennen Sie nicht das USB-Massenspeichergerät ab, wenn die Anlage eingeschaltet ist. Dies könnte zu einer Fehlfunktion sowohl an dieser Anlage als auch am betreffenden Gerät führen.

• Die Wiedergabe vom USB-Massenspeichergerät kann durch Störgeräusche

und statische Elektrizität gestört werden. In diesem Fall trennen Sie das USB-Massenspeichergerät ab, schalten die Anlage aus und schließen das USB-

Massenspeichergerät wieder an, nachdem die Anlage wieder eingeschaltet

-

Sperre der Disc-Ausgabe (nur an der Anlage)

Sie können das Disc-Fach sperren, so dass die eingesetzte Disc nicht entnommen

werden kann. • Dies ist möglich, wenn die Anlage im Standby-Betrieb in

Zum Aufheben der Sperre, das gleiche Verfahren

■

(2)

bergeräts

Grundlegende Disc/USB-Massenspeicherfunktionalität

Grundlegende Disc/USB-Massenspeichergerät

Bedienverfahren

Zu	Drücken Sie	Anzeige/Ergebnis
	Wiedergebn der Disc.	• Aktuelle Tracknummer und verflüssene Spezialer
Abzügtes Sie des USB-Massenspeichergelals	für 100 MHz/A-Dateien: Bevor die aktuelle Tracknummer und die verflüssene Spezialer wird, bei einer Zeitte der Taginformation, dieses aufsäge inequereht ist. • Drücken Sie die Taste bei der Windergabe erneut, um auf Pause zu schalten.
Stoppen der Windergabe	• Be gestoppeter Windergabe erschient die Wertes zum Steuern und die gesamte Spezial (für 100 MHz/WMAN, die Gruppen Nummer und Stück Nummer).
Wählen eines Tracks	Wählen Sie de nächsten Tracks.
	Zum: Zurzugegen zum Anfang des aktuellen oder vorherigen Gruppen.
Wählen einer Gruppe zum MP5/MWAN	Wählen Sie de nächsten Gruppen.
	Wählen Sie de vorherigen Gruppen.
Vonwarts/Rückwarts-Suchlauf	Gestückt halten, um den Track bei der Windergabe nachzuspielen. Zum Stoppen des Suchlauhs, lassen Sie die Taste los.
	Gestückt halten, um den Track bei der Windergabe nachzuspielen. Zum Stoppen des Suchlauhs, lassen Sie die Taste los.

HINWEISE:

- Wenn keine Disc eingesetzt ist oder kein USB-Massenspeichergerät angeschlossen ist,

erscheint „NO DISC“ oder „NO USB“ im Hauptdisplay.

- Wenn MP3-/WMA-Dateien nicht auf der Disc oder im USB-Massenspeichergerät aufgezeichnet sind, erscheint „NO PLAY“ im Hauptdisplay.

Lesezeichen-Wiedergabe (Nur für MP3/WMA)

Wenn Sie die Wiedergabe bei einer der folgenden

speichert diese Anlage den Anfang des gestoppten Tracks auf der Disc oder auf

dem USB-Massenspeichergerät.

- Einmaliges Drücken von ■

- Ändern der Quelle

Wenn Sie die Wiedergabe erneut starten, startet die Wiedergabe von der

gespeicherten Position.

Zum Löschen der gespeicherten Position, öffnen Sie das Disc-Fach oder

trennen Sie das USB-Massenspeichergerät ab.

- Wenn Sie die Speicherposition löschen und die Wiedergabe starten, beginnt die Wiedergabe vom Anfang des ersten Tracks.

Gle Wt

HINWEIS:

Diese Funktion arbeitet nicht bei Programmwiedergabe und Zufallswiedergabe.

4

■ Wiederholt abspielen—Wiederholwiedergabe

1 Drücken Sie die Taste wiederholt, um den Wiederholmodus wie

- REP TRK - REP GRP - REP ALL - REP OFF

REP TRK: Wiederholt den aktuellen (oder angegebenen) Track.

[5]

REP GRP: Wiederholt alle Tracks der gegenwärtigen Gruppe

(nur MP3/WMA).

REP ALL: Wiederholt alle Tracks.

REP OFF: Normale Wiedergabe.

Programmieren der Abspielreihenfolge

Programmieren der Abspielreihenfolge

Programmwiedergabe

1 TURSDOW Im Stoppbetrieb vor der Wiedergabe drücken, bis die PRGM (Programm) Anzeige erscheint.

2 • Für MP3/WMA-Dateien wählen Sie eine Gruppennummer und dann eine Titelnummer.

Gruppe/des Tracks.

programmieren.

- Wenn Sie versuchen, einen 51. Track zu programmieren, erscheint „FULL“.

5 Die Tracks werden in der programmierten Reihenfolge

Bedienvorgänge für Programmwiedergabe (während die Wiedergabe nicht

• Zum Prüfen der Programminhalte, drücken Sie oder

• Zum Hinzufügen von Tracks wiederholen Sie die obigen Schritte

• Zum Löschen des zuletzt gewählten Tracks drücken Sie CANCEL

- Zum Löschen des gesamten Programms halten Sie CANCEL et

- Zum Verlassen der Programmwiedergabe drücken Sie MODE.

- Das gespeicherte Programm wird bewannt.

■ Zufallige Wiedergabe von Titeln—Zufallswiedergabe

1 MODE Drücken Sie die Taste, bis die KND, bevor Sie die Wiedergabe starten

D. Wiedergabe beginnt in zufälliger Reihenfolge

2 GD oder USB Die Zufallswiedergabe endet, wenn alle Tracks

Bedienvorgänge für Zufallswiedergabe

- Zum Überspringen eines Tracks, drücken Sie ▶▶▶ - Zum Zurückspringen zum Anfang des aktuellen Tracks drücken Sie

- Zum Zurückgehen zum Anfang des aktuellen Tracks drücken Sie F - Zum Verlassen der Zufallswiedergabe drücken Sie MODE bei gestoppter

Wiedergabe.

2

• NOCH7 z

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Wiedergeben von UKW- und AM-Sendungen

Die folgenden Bedienverfahren werden anhand der Fernbedienung beschrieben, wenn nicht ausdrücklich anders angegeben. Wenn sich an der Anlage aber Tasten mit gleichen oder ähnlichen Namen befinden, können diese ebenfalls für die Bedienung verwendet werden.

Tuner-Grundbetrieb

Zu Drücken	Sie	Anzeige/Ergebnis
Wahlen Sie FM (UKW) oder AM Frequenz	zern	Drücken Sie winderholt.:Das gewählte Frequenband erscheint.
Wahlen einer Frequenz	oder	Haben Sie mehr als 2 Sekunden gesüdtz. Die Anlage startet den Sendenlaufschluss und Leistungen des Senden- und ausrechselungssträkte abgestimmt ist.Die im UWB in Lieferung in Stereoausgestrahl, wird leuchtet die Änzenke 5 (ohne eine erweitigen Wertmehr) und Drücken Sie die Taste während der Sach-Betriebs zum Stippen. Und die Erweite auf dem Veränderung, um die Frequenz Schrift zur Schritt zu andersden.
Abdominen auf einen Festständer	zern	Drücken um dessen Voraßensfaltungsnummer zu wahlen.Zur Eingabe von Festendes siehe unteres.
Andern Sie (UKW) Empfangsmordu:Über 1906 Stereoseindlung zu beimpfang	zern	Diessen, um den Empfang zu verbessern.Die Steuergeläufe, die Vermögens auf. Die Stoversteilek geht verwirken.Zum Zurzückshalten auf Stereo-Effekt drücken Sie die Taste erneut.

■ Einstellung von Festsendern

Sie können die 30 UKW- und 15 AM-Festsender manuell eingeben.

• Sie können auch den UKW-Empfangsmodus speichern.

2 Drücken, um den Festsendernummer-Eingabemodus zu aktivieren.

- Beenden Sie die folgenden Schritte, während die Anzeige

3 Drücken Sie die Taste, um eine Festsendernummer für den zu

oder speichern gewünschten Sender zu wählen.

4 Drücken, um den Sender zu speichern.

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System ermöglicht es UKW-Sendern, gemeinsam mit Ihrem regulären Programmsignal zusätzliche Signale auszustrahlen, die

Textinformationen enthalten. Bei dieser Anlage können Sie die folgenden Typen von Radio Data System-

Signalen empfangen.

PS (Sendername): Zeigt bekannte Sendernamen an. PTY (Programmtyp): Zeigt die Art der ausgestrahlten

RT (Radiotext): Zeigt die vom Sender übertragenen

Enhanced Other Networks: Bietet Informationen über

Programme, die von Radio Data System-Sendern auf verschiedenen Netzwerken

ausgestrahlt werden

HINWEIS:

•

19

Ändern der Radio Data System-Informationen

Bei jedem Drücken der Taste schaltet die Information wie folgt um:

PS → PTY → RT Frequenzanzeige

(Nicht-Radio Data System-Signal)

HINWEIS:

Wenn keine Radio Data System-Signale von einem Sender ausgestrahlt werden, erscheinen "NO PS", "NO PTY" oder "NO RT".

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Sie können ein bestimmtes Programm unter den Festsendern (siehe imke 5) durch Angabe der PTY-Codes aufsuchen.

1 Drücken Sie die Taste, um auf den PTY-Code-Einstellmodus zu schalten.

- PTY" und „SELECT“ erscheinen abwechselnd.

2

Sie

oder

DOWN

3 Die Anlage sucht 30 UKW-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

ab.

- Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

- Zum Fortsetzen des Suchlaufs, nachdem bei einem ungewünschten Sender gestoppt wird, drücken Sie PTY SEARCH, während die Anzeigen im Display blinken.

gestoppt wird, drücken Sie PTY SEARCH, während die Anzeigen im Display blinken.

HINWEIS:

HINWEIS:

■ Kurzfristig automatisch zu einem Programm Ihrer Wahl umschalten

Die Enhanced Other Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

Die Enhanced Other Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA

Drücken Sie die Taste wiederholt, um den Programmtyp wie folgt zu wählen.

- Diese Funktion arbeitet beim Höhen eines OKW-Senders, der die gewünschten Signale ausstrahlt.

NEWS: Nachrichten

INFO: Programm, das Informationen jeder Art vermittelt.

NEWS: Nachrichten INFO: Programm, das Datenblöcke in digitaler Art vermittelt

INFO: Programm, das Kontakte jeder Art vermittelte.

Wie die Enhanced Other Networks-Funktion praktisch arbeitet:

Wenn ein Sender das Programm ihrer Wahl beginnt auszustrahlen, schaltet die Anlage automatisch auf diesen Sender um. Die Programmtyp-Anzeige beginnt.

zu blinken. Nachdem das Programm beendet ist, schaltet die Anlage auf die vorherige Einstellung zurück.

abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige

Holt zu blinken auf und leuchtet ständig).

5

Weitere Informationen zu dieser Anlage

Grundlegende und gemeinsame Bedienungen

(siehe Seite 3) • Durch Drücken einer der Quellentasten wird die Anlage

ebenfalls eingeschaltet und die Wiedergabe gestartet, wenn die Quelle bereit oder angeschlossen ist.

Wiedergabe einer Disc/USB-Massenspeichergeräts

(siehe Seite 4)

- Diese Anlage lässt keine 90% „packet Write“ (Dr.3) zu - Für MP3/WMA-Wiedergabe... In dieser Anleitung werden die Ausdrücke, Erscheinung und

- In dieser Anleitung werden die Ausdrücke „Dauer“ und „Track“ mit gleicher Bedeutung für MP3/WMA-Vorgänge

– Diese Anlage kann nur die Tag-Daten (Version 1) zeigen.

- MP3/WMA-Discs erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/

(Datei-Konfiguration.) - Manche MP3/WMA-Dateien können nicht wiedergegeben

werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen.

– Bei der Herstellung von MP3/WMA-Discs verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disc-Format.

– Die Anlage kann MP3/WMA-Dateien mit der Dateiendung „.mp3“ oder „.wma“ abspielen.

(ungeachtet der Schreibung mit Groß- und Kleinbuchstaben). Wir empfehlen, jede MP3/WMA-Datei mit einer

Samplingrate von 44,1 kHz und Bitrate von 128 kbps zu erstellen. Diese Anlage kann keine Daten abspielen, die

mit einer Bitrate von weniger als 64 kbps erstellt wurden.

– Die Wiedergabereihenfolge von MP3/WMA-Tracks kann sich von der beabsichtigten unterscheiden. Wenn ein

Ordner keine MP3/WMA-Tracks enthält, werden sie ignoriert.

- Verwenden Sie nicht die folgenden USB-Geräte... - Solche, deren Spannung über 5 V ist und 500 mA übersteigt.

– Solche, die mit speziellen Funktionen wie Datenschutzfunktionen ausgestattet sind.

- Solche, die in 2 oder mehr Partitionen unterteilt sind.

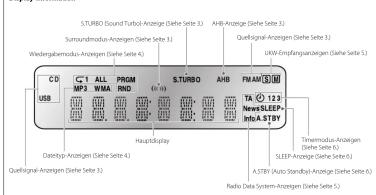

Display-Information

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie

zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein

Die Anlage kann nicht eingeschaltet werden. → Der Netzstecker ist nicht ganz eingesteckt. Schließen Sie

ihn ordnungsgemäß an.

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

→ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert. → Der eingebaute Mikroprozessor weist eine Fehlfunktion

wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Unfähig, das System von der Fernbedienung zu steuern. Es befindet sich ein Hindernis zwischen Fernbedienung

- Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Anlage. - Die Batterien sind erschöpft.

▶ Die Batterien sind erschöpft. Kein Ton.

→ Lautsprecherverbindungen sind falsch oder locker. → Kopfhörer sind angeschlossen.

Die Anlage arbeitet nicht richtig.

→ Viele Funktionen dieser Anlage werden über Mikrocomputer realisiert. Wenn die Anlage nicht richtig

arbeitet, ziehen Sie einmal den Netzstecker ab, warten eine kurze Zeit lang und stecken dann den Netzstecker.

Disc/USB-Massenspeichergerät-Bedienverfahren Die Disc/das USB-Massenspeichergerät spielt nicht

Die Disc/das USB-Massenspeichergerät spielt nicht ab. → Die Disc ist umgekehrt eingesetzt. Setzen Sie die Disc mit

der Beschriftungsseite nach oben ein. → Die Disc ist im „Packet writing (UDF-Dateisystem)“

aufgenommen worden. Sie kann nicht wiedergegeben werden. Überprüfen Sie die Dateien, die Sie wiedergeben

möchten. → Das USB-Massenspeichergerät ist nicht richtig

→ Das USB-Massenspeichergerät ist nicht richtig angeschlossen.

MP3/WMA-Gruppen und Tracks werden nicht erwartungsgemäß abgespielt.

→ Die Wiedergabe-Reihenfolge wird bestimmt, wenn Gruppen und Tracks aufgenommen werden. Dies hängt

von der Schreibanwendung ab.

Der Klang von der Disc/dem USB-Massenspeichergerät weist Unterbrechungen auf.

→ Die Disc ist zerkratzt oder schmutzig. → MP3/WMA-Dateien wurden nicht richtig in das USB-

Massenspeichergerät kopiert.

Ton vom USB-Massenspeichergerät ist unterbrochen. → Rauschen und statische Elektrizität können den

Ton stoppen. In diesem Fall trennen Sie das USB-Massenspeichergerät ab, schalten die Anlage aus und

Massenspeichergerät, schalten Sie die Anlage aus, schließen Sie das USB-Massenspeichergerät wieder an, und schalten Sie die Anlage wieder ein.

Nachdem die Anlage wieder eingeschaltet ist. Das Disc-Fach öffnet oder schließt sich nicht.

→ Der Netzstecker ist nicht eingesteckt. → Die Disc-Auswurf ist unterbunden (siehe Seite 4)

Bedienung des Radios

Schwer hörbare Sendungen wegen Rauschen. → Antennenverbindungen sind falsch oder locker

→ Die AM-Rahmenantenne ist zu nahe an der Anlage → Die UKW-Antenne ist nicht richtig ausgestreckt und

→ Die UKW-Antenne ist nicht ausgestreckt und platziert.

→ Elektrostatische Entladung von Ihrem Körper kann Rauschen verursachen. In diesem Fall schalten Sie

die Anlage aus und wieder ein.

Timer-Funktionen

Täglich-Timer arbeitet nicht. → Die Anlage war bei Freischaltung

→ Die Anlage war bei der Energiezufuhr nicht bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Anbringen des Kernfilters Bringen Sie den mitgelieferten

Bringen Sie den mitgelieferten Kernfilter am 0,30 Kabel an, um Störungen zu reduzieren.

1 Öffnen Sie die Verriegelung des

Kernfilters.

Verriegelung

USB-Kabel

2

Zur Anlage 2 cm

Führen Sie das USB-Kabel durch den Kernfilter,

wobei Sie ca. 2 cm Abstand zwischen der geräteseitigen Buchse des USB-Kabels und dem

Kernfilter lassen. Wickeln Sie das USB-Kabel fast einmal innen durch

Wickeln Sie das USB-Kabel fest einmal innen durch die Aussparung des Kernfilters.

3 Schließen Sie den Kernfilter, bis Sie ein Klickgeräusch hören.

∴ m - 1 ≠ 0 ;

HINWEIS:

Wenden Sie beim Wickeln des USB-Kabels keine Gewalt an, da dies das Kabel beschädigen könnte.

Hören vom digitalen Audio-Player

Die folgenden Bedienverfahren werden anhand der Fernbedienung

beschrieben, wenn nicht ausdrücklich anders angegeben. Wenn sich an der Anlage aber Tasten mit gleichen oder ähnlichen Namen befinden, können diese

ebenfalls für die Bedienung verwendet werden.

■ Hören vom digitalen Audio-Player

Stereo-Ministeckerkabel (nicht mitgeliefert) Zum Audio-Ausgang (oder Kopfhörer-Ausgang usw.)

1

-

2 AUDIO IN Drücken Sie wiederholt, um „AUDIO IN“ zu wählen.

2

3 Starten Sie die Wiedergabe auf dem angeschlossenen digitalen Audio-Player.

4

4

Zum Einstellen des Audio-Eingangspegels

Wenn der Klang von dem an die Buchse AUDIO IN angeschlossenen digitalen Audio-Player zu laut oder nicht laut genug ist, können Sie den

Audioeingangspegel über die Buchse AUDIO IN ändern (ohne die Lautstärke zu regeln).

Halten Sie die Taste länger als 2 Sekunden gedrückt, während „AUDIO IN“ als Quelle gewählt ist.

Sie können einen der drei Pegel wählen, wie folgt:

→IN_LVL1→IN_LVL2→IN_LVL3—

Mit zunehmender Zahl wird der Ton lauter.

Einstellen der Uhrzeit und Verwendung von Timern

Die folgenden Bedienverfahren werden anhand der Fernbedienung

beschrieben, wenn nicht ausdrücklich anders angegeben. Wenn sich an der Anlage aber Tasten mit gleichen oder ähnlichen Namen befinden, können diese

ebenfalls für die Bedienung verwendet werden.

■ Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie nicht den Täglich-Timer und den Einschlaftimer verwenden.

• „0:00“ blinkt im Hauptdisplay.

1 Drücken Sie die Taste, um die Uhreinstellung zu starten.

1

- Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der

haben, drücken Sie die Taste während, bis der Uhreinstellungsmodus gewählt ist.

2 UP

- Zum Verlassen der Uhreinstellung drücken Sie CLOCK/TIMER nach Bedarf.

- Zum Zurückschalten zum vorherigen Schritt drücken Sie CANCEL

■ Einstellung des Einschlaf-Timers

Wenn die Anlage eingeschaltet ist, drücken Sie die Taste wiederholt,

um die Zeit (in Minuten) einzustellen, und zwar wie folgt:

10+20+30+60+90+120+150+180 Abgebrochen

Die Anzeige SLEEP leuchtet auf.

- Um die Bestzeit bis zum Ausschalten der Anlage zu prüfen, drücken Sie die

Taste einmal.

■ Automatisches Ausschalten der Anlage—AUTO

STANDBY-Funktion (nur für Disc/USB)

Halten Sie die Taste gedrückt, bis die Anzeige A.STBY im Display

aufleuchtet. Die Anlage schaltet sich nach der Wiedergabe automatisch aus.

Wiedergabe stoppt.

Wenn ca. 3 Minuten lang keine Bedienung erfolgt, schaltet

die Anlage aus. • Gilt nicht für E

Zum Aufheben dieser Funktion drücken und erneut halten

■ Einstellung des Täglich-Timers

Bei Verwendung des Täglich-Timers können Sie zu Ihrer Lieblingsmusik aufwachen.

Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur einen der Täglich-Timer zur Zeit aktivieren.

1 Drücken Sie wiederholt, um eine der gewünschten Timerein

stellbetriebsarten zu wählen – DAILY 1 ON-Zeit, DAILY 2 ON-Zeit oder DAILY 3 ON-Zeit – wie folgt.

Zerk Oger Dali? 3 ON-Zeit – wie folgt. **Täglich 1 Timer** : *Täglich 2 Timer* : *Täglich 3 Timer* :

2

① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein.

oder ① Steuern Sie die Stunde und damit die Minute für die Einschaltzeit ein.

② Stellen Sie die Stunde und dann die Minute für die Ausschaltzeit ein.

③ Wählen Sie die Wiedergabequelle — „TUNER-FM“.

„TUNER-AM“, „DISC“, „AUDIO IN“ oder „USB“.

④ Für „FM/AM“: Wählen Sie einen Vorwahlkanal. Für „DISC“ oder „USB“: Wählen Sie einen Track. (Für

MP3/WMA: Wählen Sie die Gruppe und dann die

Tracknummer.)

Für „AUDIO IN“: Bereiten Sie das angeschlossene Gerät auf Wiedergabe vor.

⑤ Wählen Sie den Lautstärkepegel.

- Sie können den Lautstärkepegel einstellen („VOLUME 0“ (VOL MINI) bis „VOLUME 40“ (VOL MAX) und

„VOLUME –“). Wenn Sie „VOLUME –“ wählen, ist die

Lautstärke auf den beim letzten Ausschalten der Anlage eingestellten Regel eingestellt.

Schalten Sie die Anlage aus (auf Standby)

3 - Wenn die Einschaltzeit des Timers erreicht ist, stellt die

Anlage die Lautstärke allmählich auf den Vorgabewert ein.

- Zum Verlassen der Timereinstellung drücken Sie CLOCK/TIMER nach Bedarf.

- Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL. Sie können zum vorherigen Schritt zurückkehren

Zum Ausschalten des Täglich-Timers

① Drücken Sie die Taste wiederholt, um „DAILY 1“, „DAILY 2“ oder „DAILY 3“ zu wählen.

⑤ CLOCK TIMER

② CANCEL

Zum erneuten Einschalten des Täglich-Timers wählen Sie eine der

Timereinstellungen, indem Sie CLOCK/TIMER und anschließend SET drücken.

Wartung Technische Daten

Um beste Leistung mit der Anlage zu erzielen, halten Sie Ihre Discs und Mechanismen immer sauber.

Umgang mit Discs

- Entnehmen Sie die Disc aus ihrer Hülle, indem Sie immer den Mittenhalter der Hülle leicht eindrücken und die Disc an den Rändern haltend herausheben.

- Berühren Sie nicht die glänzende Seite der Disc, und biegen Sie die Disc nicht.

- Setzen Sie die Disc nach der Verwendung in die Hülle zurück.

- Achten Sie darauf, nicht die Oberfläche der Disc zu zerkratzen, wenn Sie sie in ihre Hülle zurücksetzen. - Schützen Sie die Disc vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disc

- Wischen Sie die Disc mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

- Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen und dann mit einem trockenen Lappen nachwischen.

- Um Beeinträchtigung der Qualität der Anlage, Beschädigung oder Abplatzen der Lackierung zu vermeiden, beachten Sie Folgendes:

- NICHT gewaltsam abwischen.

- NICHT mit Lösungsmitteln wie Verdünner oder Benzol abwischen.

- NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen. - NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem USB-Massenspeichergerät bei der Verwendung mit der Anlage.

dieser Anlage

Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den

Vereinigten Staaten und/oder anderen Ländern.

Verstärkersektion

AUSGANGSLEISTUNG: 60 W (30 W + 30 W) bei 4 Ω (10%) Klirrfaktor)

Lautsprecher/Impedanz: 4 Ω – 16 Ω

: 500 mV/47 kΩ (bei IN LVL1°) (B/H/T) 350 mV/47 kΩ (bei IN LVL2°) (Gewicht/so.) in 1.6 h

Digitaleingang:

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz — 108,00 MHz

AM- (MW-) Abstimmbereich: 522 kHz — 1 629 kHz

CD-Player-Sektion

Dynamikumfang: 88 dB

Signal-Rauschabstand: 85 dB Gleichlaufschwankungen: nicht angegeben

USB-Speicher

USB-Spezifikation: Kompatibel mit USB 2.0 Full-Speed

Kompatibles Gerät: Massenspeichergerät

Kompatibles Dateisystem: FAT16, FAT32

Bus-Stromversorgung.

Lautsprecher

Lautsprechereinheiten: 10 cm Konus x 1 Impedanz: 4 Ohm
