UX-P55 - Hi-Fi-System JVC - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-System
Marke	JVC
Modell	UX-P55
Verstärkerleistung	120 W (60 W + 60 W) an 6 Ω (MAX.)
UKW-Empfangsbereich	87,50 – 108,00 MHz
MW/LW-Empfangsbereich	MW: 522 – 1629 kHz, LW: nicht angegeben
CD-Unterstützung	CD, CD-R, CD-RW
Kassettendeck	Auto Reverse, Typ I/II/IV
Klangfunktionen	AHB PRO (Active Hyper Bass), SOUND MODE (ROCK, POP, CLASSIC, JAZZ, FLAT)
RDS-Empfang	PS, PTY, RT, EON (TA/NEWS/INFO)
Timer-Funktionen	Weck-, Aufnahme- und Einschlafschaltuhr (SLEEP)
Lautsprecherimpedanz	6 Ω
Abmessungen (Hauptgerät)	505 × 256 × 295 mm (B × H × T)
Gewicht (Hauptgerät)	10,0 kg
Abmessungen (Lautsprecher)	160 × 256 × 211 mm (B × H × T)
Gewicht (Lautsprecher)	2,3 kg (pro Stück)
Stromversorgung	AC 230 V ~, 50 Hz
Leistungsaufnahme Betrieb	90 W
Leistungsaufnahme Bereitschaft	1,2 W
Reinigung	Weiches, trockenes Tuch; bei starker Verschmutzung mildes Reinigungsmittel
Sicherheitshinweise	Netzstecker ziehen für vollständige Trennung; keine Feuchtigkeit; Lüftungsschlitze frei halten
Zubehör	Fernbedienung, MW/LW-Rahmenantenne, UKW-Zimmerantenne, Batterien (2× R6/AA)

Häufig gestellte Fragen - UX-P55 JVC

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste CLOCK länger als 2 Sekunden, dann erscheint die blinkende Stundenanzeige. Stellen Sie mit ▶▶ oder ◀◀ die Stunden ein und drücken Sie CLOCK. Wiederholen Sie den Vorgang für die Minuten.

Kann ich CD-RWs abspielen?

Ja, dieses Gerät kann CD-R und CD-RW abspielen, sofern sie im Audio-CD-Format finalisiert wurden.

Wie aktiviere ich den Sleep-Timer?

Drücken Sie auf der Fernbedienung die Taste SLEEP mehrmals, um die gewünschte Zeit (10 bis 90 Minuten) einzustellen. Nach etwa 5 Sekunden wird der Timer aktiviert und das Gerät schaltet sich nach Ablauf aus.

Warum ist kein Ton zu hören?

Überprüfen Sie, ob die Kopfhörer eingesteckt sind (dann werden die Lautsprecher stummgeschaltet) oder ob die Lautsprecherkabel richtig angeschlossen sind. Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht.

Wie kann ich eine Kassette aufnehmen?

Legen Sie eine bespielbare Kassette ein, wählen Sie die gewünschte Quelle (z.B. CD oder Radio) und drücken Sie die Taste REC. Die Aufnahme startet sofort.

Wie reinige ich die CD oder das Gerät?

Reinigen Sie CDs mit einem weichen Tuch von der Mitte nach außen. Für das Gerät ein weiches, trockenes Tuch verwenden; bei hartnäckigen Flecken ein leicht angefeuchtetes Tuch mit mildem Reinigungsmittel.

Kann ich UKW-Sender automatisch speichern?

Ja, drücken Sie auf der Fernbedienung die Taste AUTO PRESET länger als 2 Sekunden. Das Gerät sucht nach starken Sendern und speichert sie automatisch.

Was bedeutet die Anzeige 'LOCKED' auf dem Display?

Das CD-Fach ist verriegelt. Halten Sie die Taste ■ gedrückt und drücken Sie STANDBY/ON, um die Verriegelung aufzuheben ('UNLOCKED' erscheint).

Wie schalte ich den RDS-Modus ein?

Stellen Sie einen UKW-Sender ein, der RDS unterstützt. Drücken Sie auf der Fernbedienung DISPLAY MODE, um zwischen Sendername (PS), Programmtyp (PTY) und Radiotext (RT) zu wechseln.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie die Batterien (Typ R6/AA) und wechseln Sie sie gegebenenfalls. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Sensor auf der Frontplatte ist.

BEDIENUNGSANLEITUNG UX-P55 JVC

ACHTUNG—Netzschalter ⓊITANDBY/ON!

Ziehen Sie den Netzstecker ab, um die Stromversorgung vollständig auszuschalten (die Leuchte STANDBY/ON schaltet sich aus). Die Stromversorgung wird unabhängig davon, in welcher Stellung sich der Netzschalter STANDBY/ON befindet, nicht unterbrochen.

- Wenn sich die Anlage im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY/ON rot.

- Wenn die Anlage eingeschaltet ist, leuchtet die Anzeigeleuchte STANDBY/ON grün.

Die Stromversorgung kann per Fernsteuerung ein- und ausgeschaltet werden.

ATTENTION—Commutateur ⒸTANDBY/ON!

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

WICHTIG: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Beschädigungen gilt für die Geräteseiten folgendes:

1 d a v o r :

Hindernisfrei und gut zugänglich.

2 daneben/darüber/dahinter:

Hindernisfrei in allen angegebenen Abständen (s. Abbildung).

3 darunter:

Absolut ebene Stellfläche; ausreichende Belüftung durch Aufstellen auf einem Tischchen von mindestens 10 cm Höhe.

Wir möchten Ihnen danken, daß Sie sich für den Kauf eines unserer JVC-Produkte entschieden haben.

Ehe Sie dieses Gerät an die Stromversorgung anschließen, lesen Sie bitte diese Bedienungsanleitung sorgfältig und gründlich, um eine optimale Leistung des Geräts zu erzielen, und heben Sie diese Bedienungsanleitung auf, damit Sie in Zukunft darin nachlesen können.

Informationen über diese Bedienungsanleitung

Diese Bedienungsanleitung ist wie folgt strukturiert:

• In der Bedienungsanleitung wird die Bedienung anhand der Tasten auf der Fernbedienung erläutert. Sie können die Tasten der Fernbedienung und des Geräts, wenn diese in derselben oder in ähnlicher Weise beschriftet (oder gekennzeichnet) sind, zu Durchführen ein und denselben Bedienungsvorgangs verwenden, sofern in der Bedienungsanleitung nichts anderes angegeben ist.
• Grundlegende und allgemeine Informationen, die für viele Funktionen identisch sind, werden an einer Stelle zusammengefaßt und nicht für jedes Verfahren wiederholt. Beispielsweise werden die Informationen darüber, wie das Gerät ein- und ausgeschaltet wird, wie die Lautstärke eingestellt wird und wie die Klangeffekte und anderes eingestellt werden, nicht wiederholt. Diese Bedienungsvorgänge werden im Kapitel „Allgemeiner Betrieb“ auf Seiten 9 und 10 erläutert.
• Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Neben diesem Symbol finden Sie Warnungen und Vorsichtshinweise, wie Beschädigungen sowie Brandrisiken oder elektrische Schläge vermieden werden können.

Darüber hinaus werden Sie informiert, was Sie vermeiden müssen, um die optimale Geräteleistung zu erzielen.

Neben Sie Symbol finden Sie Informationen und Hinweise, mit denen Sie vertraut sein sollten.

Vorsichtsmaßnahmen

Aufstellung

• Stellen Sie das Gerät an einem ebenen, trockenen Ort auf, der weder zu heiß noch zu kalt ist: zwischen 5°C und 35°C.
• Stellen Sie das Gerät an einem Ort mit ausreichender Belüftung auf, um einen internen Wärmestau im Gerät zu verhindern.
• Lassen Sie ausreichend Abstand zwischen dieser Anlage und einem Fernsehgerät.
• Stellen Sie die Lautsprecher nicht in der Nähe des Fernsehgeräts auf, um den Betrieb des Fernsehgeräts nicht zu stören.

Stellen Sie das Gerät NICHT in der Nähe von Wärmequellen oder an einem Ort auf, an dem es direktem Sonnenlicht, übermäßiger Staubentwicklung oder Schwingungen ausgesetzt ist.

Stromquellen

- Wenn Sie den Netzstecker aus der Netzsteckdose abziehen, ziehen Sie stets am Stecker und nicht am Netzkabel.

Fassen Sie das Netzkabel NICHT mit nassen Händen an.

Feuchtigkeitskondensation

Feuchtigkeit kann in folgenden Fällen auf der Linse im Innern des Geräts kondensieren:

• Die Heizung wird in einem Zimmer eingeschaltet.
- Das Gerät steht in einem feuchten Zimmer.
- Das Gerät wird von einem kalten an einen warmen Ort gebracht.

Sollte Feuchtigkeit kondensieren, können möglicherweise Fehlfunktionen des Geräts auftreten. Lassen Sie das Gerät in diesem Fall einige Stunden eingeschaltet, bis die Feuchtigkeit verdunstet ist. Ziehen Sie anschließend den Netzstecker ab, und schließen Sie das Gerät anschließend wieder an das Netz an.

Sonstiges

• Sollte ein metallisches Objekt oder Flüssigkeit in das Gerät gelangen, ziehen Sie den Netzstecker des Geräts ab, und fragen Sie Ihren Fachhändler um Rat, ehe Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie das Gerät über einen längeren Zeitraum nicht betreiben, ziehen Sie das Netzkabel aus der Netzsteckdose ab.

Das Gerät darf NICHT geöffnet werden, da sich keine Teile im Geräteinnern befinden, die vom Benutzer gewartet werden müßten.

Sollten Fehlfunktionen auftreten, ziehen Sie das Netzkabel ab, und fragen Sie Ihren Fachhändler um Rat.

Anordnung der Tasten und Regler...... 3

Frontplatte 3

Fernbedienung 5

Erste Schritte 6

Zubelör 6

Einlegen der Batterien in die Fernbedienung ...... 6

Anschließen von Antennen 6

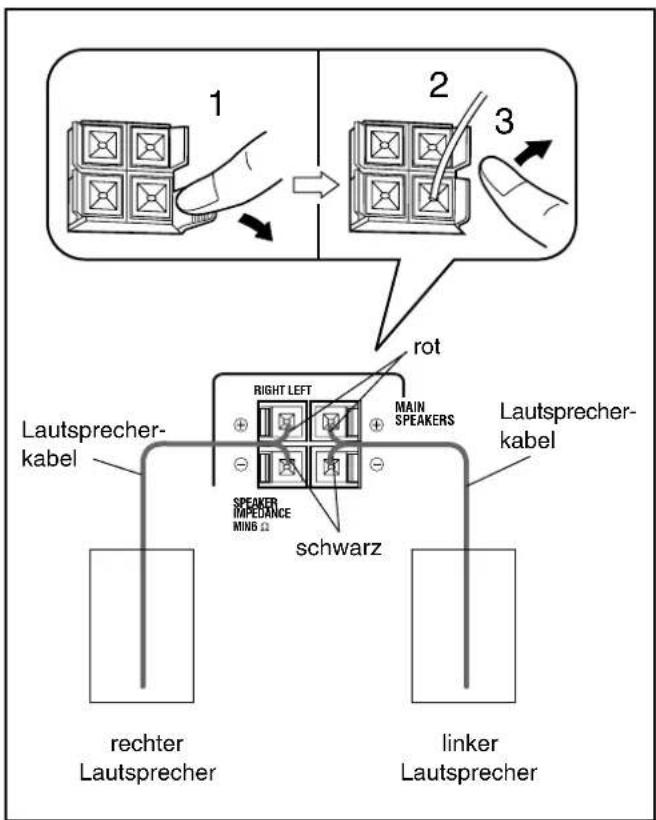

Anschließen von Lautsprechern 7

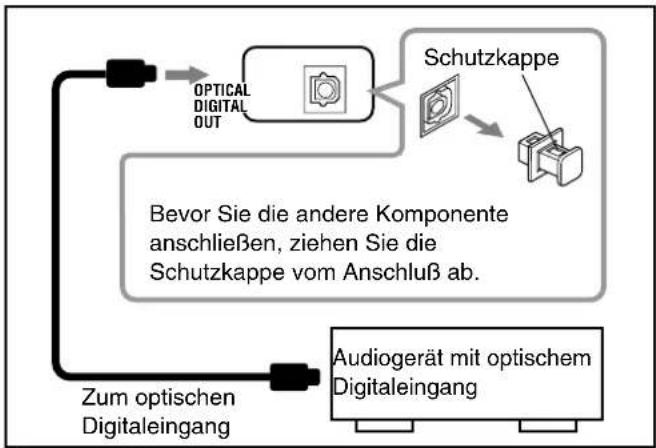

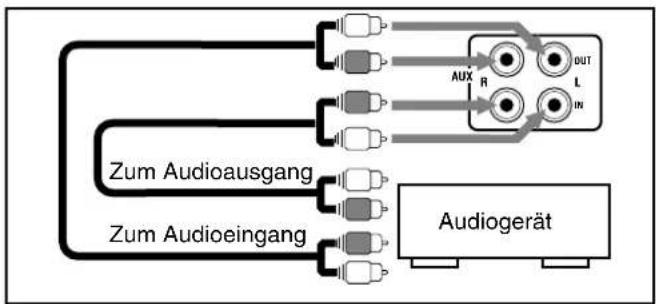

Anschließen weiterer Komponenten 8

Allgemeiner Betrieb......9

Einschalten der Stromversorgung 9

Einstellen der Uhrzeit 9

Auswählen der Signalquellen und Starten der Wiedergabe 9

Einstellen der Lautstärke 10

Ändern der Helligkeit des Displays 10

Verstärken der Baßfrequenzen 10

Wählen der Klangbetriebsarten 10

Wiedergeben von UKW- und MW/LW-Sendungen ... 11

Einstellen eines Senders .... 11

Speichern von Sendlern 11

Einstellen eines gespeicherten Senders .... 11

Empfangen von UKW-Sendern mit RDS ...... 12

Ändern der RDS-Informationen 12

Suchen von Sendungen mit PTY-Codes (PTY-Suche) 12

Vorübergehendes Umschalten auf eine gewünschte Sendung .... 13

Wiedergeben von CDs (CD/CD-R/CD-RW)...... 14

Wiedergeben der gesamten CD —normale Wiedergabe .... 14

CD-Grundbetrieb.... 14

Programmieren der Wiedergabereihenfolge der Titel —Programmierbetrieb .... 15

Wiedergeben in zufälliger Reihenfolge —Wiedergabetrieb in zufälliger Reihenfolge ..... 16

Wiederholen von Titeln —wiederholte Wiedergabe .... 16

Verhindern des CD-Auswurfs —Verriegelung der CD-Laden...... 16

Wiedergeben von Cassetten 17

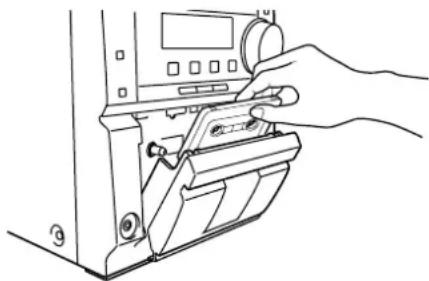

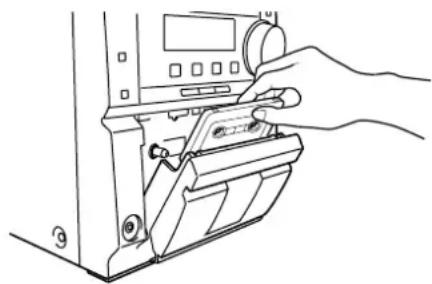

Wiedergeben einer Cassette 17

Aufnehmen 18

Bespielen einer Cassette.... 18

CD-Direktaufnahmen 19

Einzeltitel-Aufnahme 19

Verwenden der Schaltuhren 20

Verwenden der Weck- und Aufnahmeschaltuhr ..... 20

Verwenden der Einschlafschaltuhr 21

Zusätzliche Informationen 22

Fehlerbeseitigung 22

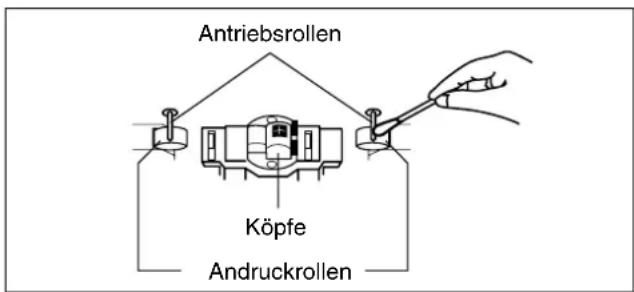

Wartung 23

Technische Daten 24

Anordnung der Tasten und Regler

Machen Sie sich mit den Tasten und Reglern des Geräts vertraut.

Frontplatte

Frontplatte

Displayfenster

Weitere Einzelheiten finden Sie auf denin Klammern genannten Seiten.

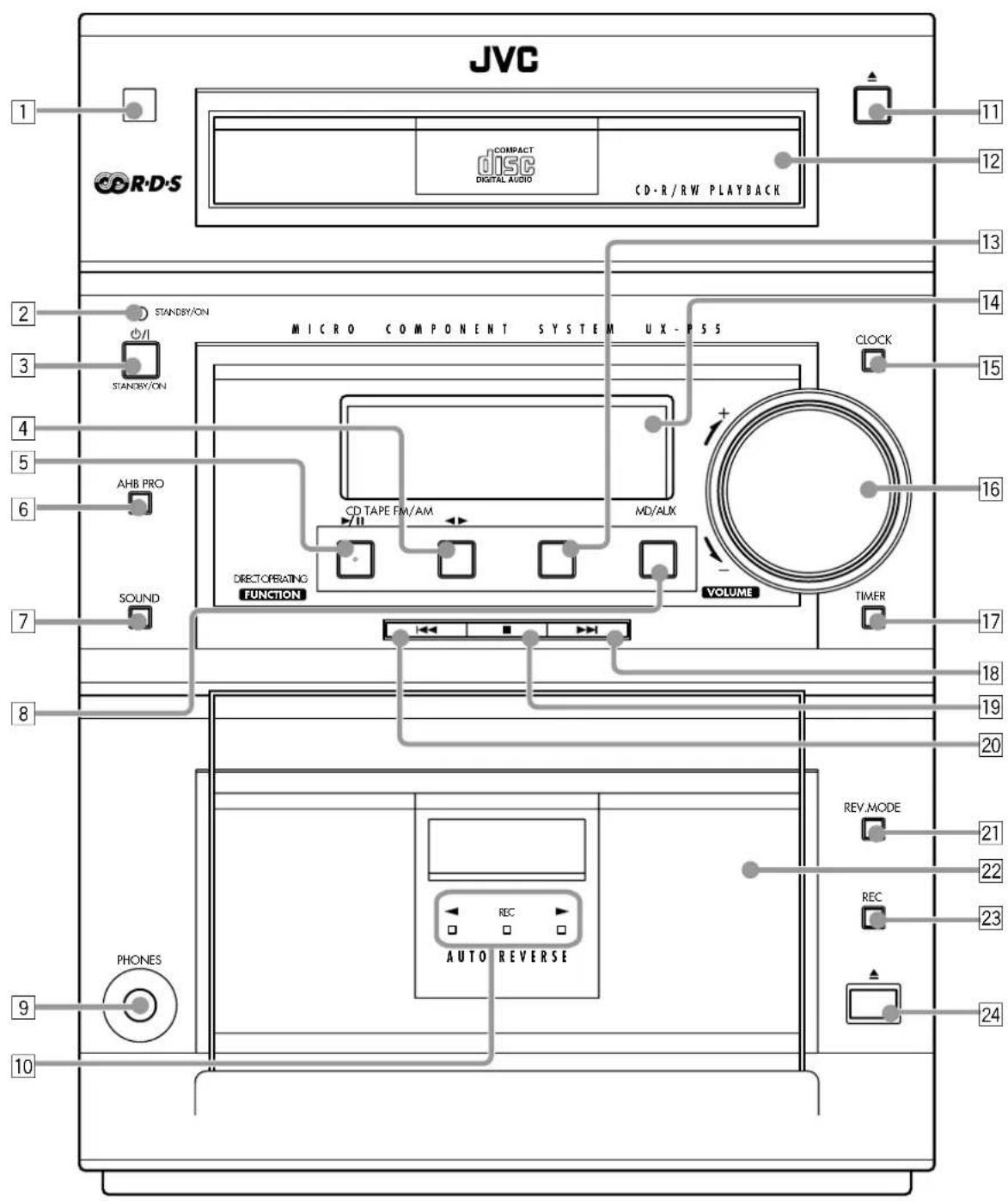

Frontplatte

1 Fernbedienungssensor
2 Leuchte STANDBY/ON (9)
3 Taste (STANDBY/ON) (9, 16, 21)
4 Taste TAPE ◀▶ (9, 17, 18)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

5 Taste CD ▶/Ⅲ (Wiedergabe/Pause) (9, 14, 19)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

6Taste AHB (Active Hyper Bass) PRO (10)
7Taste SOUND (10)
8Taste MD/AUX (9)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

9 Buchse PHONES (10)
10Cassettenbetriebsanzeigen (17, 18)

- ◀▶ (Cassettenlaufrichtung) und Leuchte REC

11 Taste ▲ (zum Öffnen/Schließen der jeweiligen CD-Lade) (14)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

12CD-Laden
13Taste FM/AM (9, 11)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

14Displayfenster
15Taste CLOCK (9)
16Regler VOLUME + / - (10)
17Taste TIMER (20, 21)
18 Taste ▶▶▶ (Suchlauf vorwärts) (9, 11, 14, 16, 17, 20)
19Taste ■ (Stopp) (14 - 19)
20 Taste ◀◀◀ (Suchlauf rückwärts) (9, 11, 14, 17, 20)
21 Taste REV.MODE (Reverse-Betrieb) (17 - 19)
22Cassettenfach
23Taste REC (18, 19)
24 Taste ▲ (Auswurf) für das Cassettendeck (17 – 19)

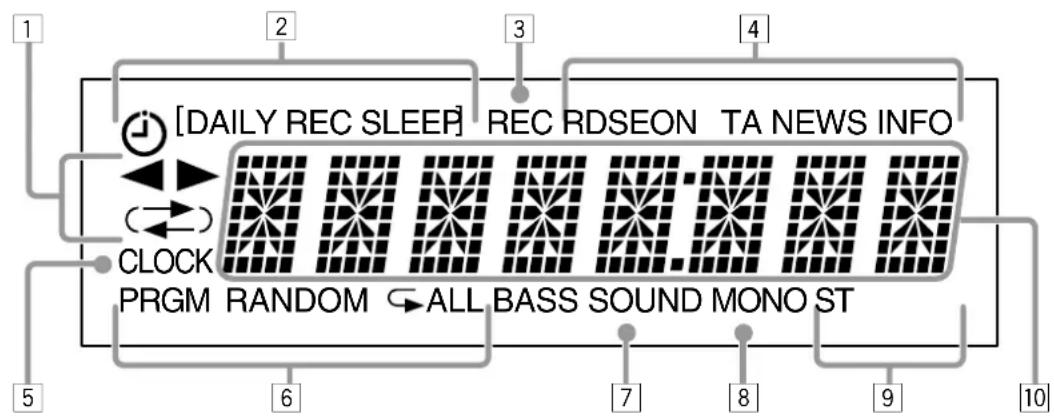

Displayfenster

1Cassettenbetriebsanzeigen
- Anzeigen ◀▶ (Cassettenlaufrichtung) und (Reverse-Betrieb)
2 Schaltuhranzeigen
- Anzeigen (Schaltuhr), DAILY, REC und SLEEP
3Anzeige REC
4RDS-Betriebsanzeigen
• Anzeigen RDS, EON, und TA/NEWS/INFO
5Anzeige CLOCK
6Anzeigen für den CD-Wiedergabemodus
- Anzeigen PRGM (Program), RANDOM, und (▶/▶ALL) wiederholte Wiedergabe
7Anzeige BASS (Active Hyper Bass)
8Anzeige SOUND (Klangbetriebsart)
9Tunerbetriebsanzeigen
• Anzeigen MONO und ST (Stereo)
10Hauptdisplay
- Hier werden die Signalquelle, Frequenz etc. angezeigt.

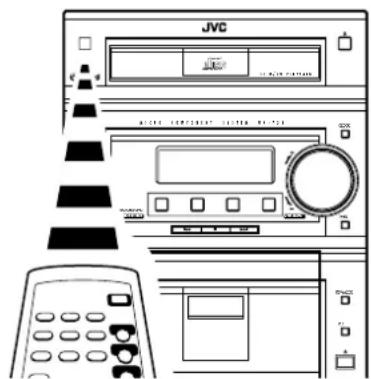

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernbedienungssensor der Frontplatte.

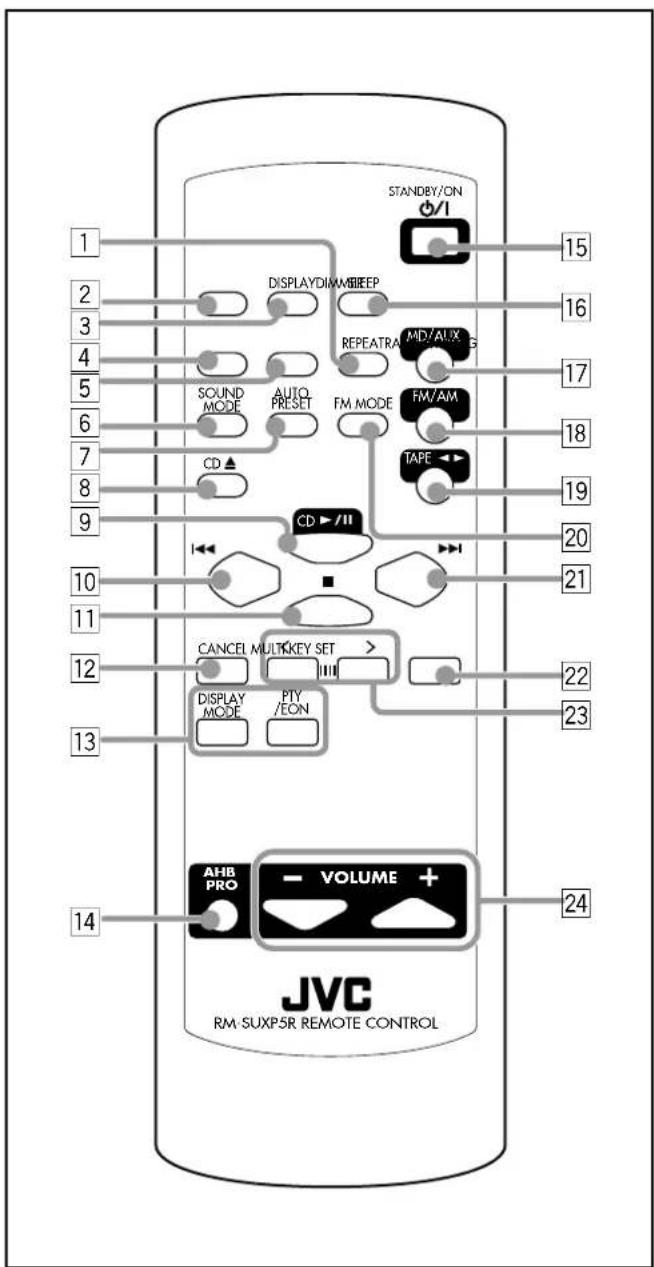

Fernbedienung

1Taste REPEAT (16)
2Taste DIMMER (10)
3Taste DISPLAY (9)
4Taste PROG (Program) (15)
5Taste RANDOM (16)
6Taste SOUND MODE (10)
7Taste AUTO PRESET (11)
8 Taste CD ▲ (zum Öffnen/Schließen der jeweiligen CD-Lade) (14) Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.
9 Taste CD ▶/II (9, 14, 15)
Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.
10 Taste ◀◀◀ (Suchlauf rückwärts) (11 – 14, 17)
11Taste ■ (Stopp) (14 - 19)
12Taste CANCEL (15)
13RDS-Betriebstasten (12, 13)
• Tasten DISPLAY MODE und PTY/EON
14Taste AHB (Active Hyper Bass) PRO (10)
15Taste (STANDBY/ON) (9)
16Taste SLEEP (21)
17Taste MD/AUX (9)
Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.
18Taste FM/AM (9, 11)
Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.
19 Taste TAPE ◀▶ (9, 17)
Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.
20Taste FM MODE (11)
21 Taste ▶▶▶ (Suchlauf vorwärts) (11 – 14, 16, 17)
22Taste SET (11, 15)
23 Tasten MULTI KEY > / < (11, 14 - 16)
24Tasten VOLUME + / - (10)

Zubelör

Vergewissern Sie sich, daß alle folgenden Teile in der Verpackung enthalten waren.

Die Zahl in Klammern gibt die Menge der gelieferten Teile an.

• MW/LW-Rahmenantenne (1)
• UKW-Zimmerantenne (1)
• Fernbedienung (1)
- Batterien (2)

Sollte etwas fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in Verbindung.

Einlegen der Batterien in die Fernbedienung

Legen Sie die Batterien des Typs R6(SUM-3)/AA(15F) in die Fernbedienung ein, und achten Sie darauf, daß die Batteriepole (+ und −) mit den Markierungen + und − im Batteriefach übereinstimmen.

Wenn Sie das Gerät nicht mehr mit der Fernbedienung betätigen können, wechseln Sie beide Batterien zusammen aus.

1

• Verwenden Sie KEINE alte und neue Batterie zusammen.
• Verwenden Sie KEINE unterschiedlichen Batterietypen.
• Setzen Sie Batterien WEDER Hitze NOCH offenem Feuer aus.
• Lassen Sie die Batterien NICHT im Batteriefach, wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen. Anderenfalls wird die Fernbedienung durch auslaufende Batterien beschädigt.

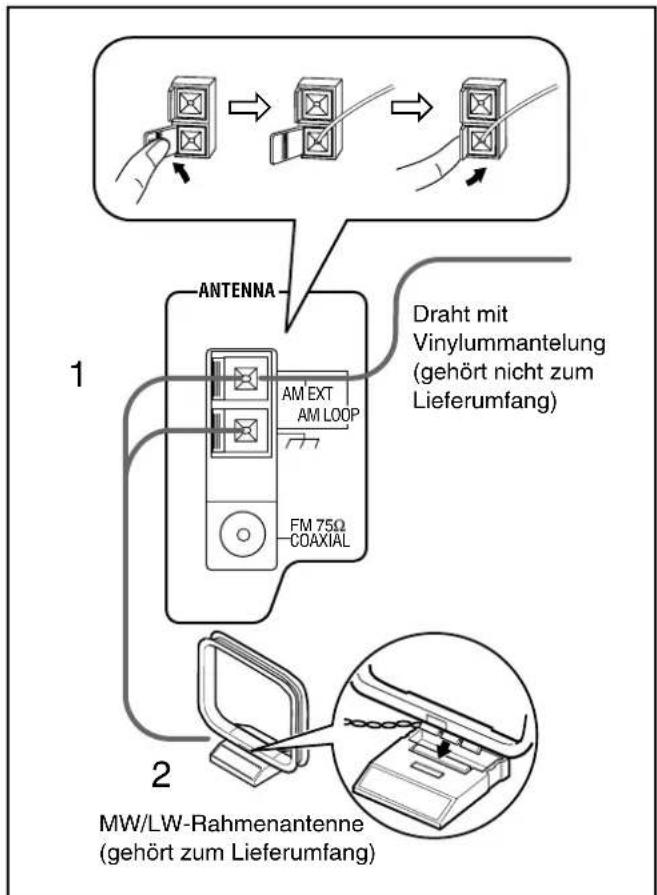

Anschließen von Antennen

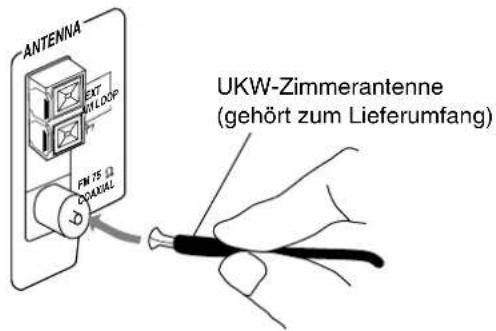

UKW-Antenne

1 Schließen Sie die UKW-Zimmerantenne an die Buchse FM 75 Ω COAXIAL an.
2 Verlegen Sie die UKW-Zimmerantenne.
3 Suchen Sie die Position, in der der Empfang am besten ist, und befestigen Sie die Antenne anschließend an der Wand oder an einem anderen Ort.

Informationen zur mitgelieferten UKW-Zimmerantenne

Die zum Lieferumfang der Anlage gehörende UKW-Antenne kann temporär verwendet werden. Bei schlechtem Empfang können Sie eine UKW-Außenantenne anschließen.

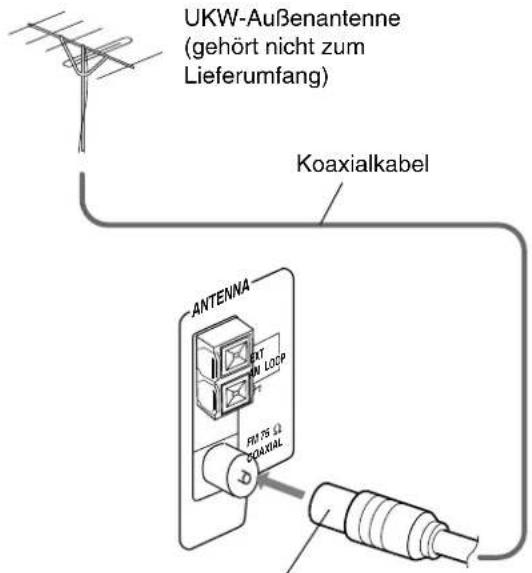

So schließen Sie eine UKW-Außenantenne an

Bevor Sie eine UKW-Außenantenne anschließen, trennen Sie die mitgelieferte UKW-Zimmerantenne ab.

Es sollte eine 75 Ω-Außenantenne mit Koaxialstecker (IEC oder DIN 45325) verwendet werden.

MW/LW-Antenne

1 Schließen Sie die MW/LW-Rahmenantenne gemäß Darstellung in der Abbildung an die Anschlüsse AM LOOP an.
2 Drehen Sie die MW/LW-Rahmenantenne, bis Sie den besten Empfang erzielen.

So schließen Sie eine MW/LW-Außenantenne an

Schließen Sie bei schlechtem Empfang einen Einzeldraht mit Vinylummantelung an die Buchse AM EXT an, und verlegen Sie ihn horizontal. (Die MW/LW-Rahmenantenne muß weiterhin angeschlossen bleiben.)

So erzielen Sie einen besseren UKW- und MW/LW-Empfang

• Achten Sie darauf, daß die Antennenleiter keine anderen Anschlüsse oder Anschlußkabel berühren.
• Achten Sie darauf, daß die Antennen weder mit metallischen Teilen des Geräts noch mit Anschlußkabeln oder Netzkabeln in Berührung kommen.

Anschließen von Lautsprechern

1 Öffnen Sie den Lautsprecheranschluß auf der Geräterückseite, und halten Sie ihn geöffnet.
2 Führen Sie das Ende des Lautsprecherkabels in den Anschluß ein.

Achten Sie beim Anschluß auf die richtige Polarität: Rot (+) an rot (+) und schwarz (−) an schwarz (−).

- Wenn die Kabel isoliert sind, ein kurzesStück der Isolierung am Ende jedes Kabelsdurch Drehen und Ziehen entfernen.

3 Schließen Sie den Lautsprecheranschluß auf der Geräterückseite.

• Schließen Sie die Lautsprecher NICHT an, wenndas Gerät eingeschaltet ist.
• Schließen Sie NICHT mehr als einen Lautsprecher an einer Lautsprecherklemme an.

WICHTIG: Verwenden Sie ausschließlich Lautsprecher mit der Impedanz, die an den Lautsprecheranschlüssen auf der Geräterückseite angegeben ist.

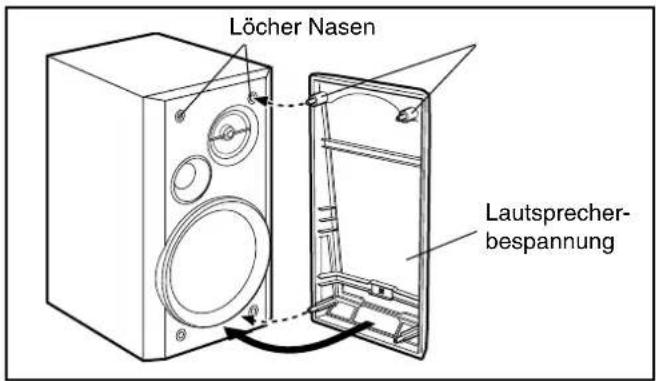

So nehmen Sie die Lautsprecherbespannung ab

Die Lautsprecherbespannung kann entsprechend der Darstellung in der nachfolgenden Abbildung abgenommen werden:

Wenn Sie die Lautsprecherbespannung abnehmen möchten, stecken Sie Ihre Finger in den oberen Bereich der Lautsprecherbespannung, und ziehen Sie die Bespannung nach außen ab. Ziehen Sie den unteren Teil ebenfalls nach außen ab.

Wenn Sie die Lautsprecherbespannung wieder anbringen möchten, führen Sie die Nasen der Lautsprecherbespannung in die entsprechenden Löcher des Lautsprechers.

Anschließen weiterer Komponenten

Sie können sowohl analoge als auch digitale Geräte anschließen.

• Schließen Sie KEINE anderen Komponenten an, solange die Stromversorgung eingeschaltet ist.
• Schließen Sie andere Komponenten ERST DANN an, nachdem alle Anschlüsse vorgenommen worden sind.

So schließen Sie eine Audiokomponente an

Achten Sie darauf, daß die Stecker der Audiokabel farblich codiert sind: Weiße Stecker und Buchsen sind für die Audiosignale des linken Kanals gedacht, und rote Stecker und Buchsen sind für die Audiosignale des rechten Kanals gedacht.

Führen Sie den Anschluß mit Hilfe der (nicht zum Lieferumfang gehörenden) Audiokabel wie folgt durch:

• Schließen Sie ein Kabel an die Audioeingangsbuchsen der anderen Komponente und die Buchsen AUX OUT dieses Geräts an. Über diesen Anschluß können mit der anderen Komponente Aufnahmen durchgeführt werden.
• Schließen Sie ein Kabel an die Audioausgangsbuchsen der anderen Komponente und die Buchsen AUX IN dieses Geräts an. Über diesen Anschluß können Tonträger der anderen Komponente wiedergegeben werden.

So schließen Sie eine Audiokomponente mit optischem Digitalausgang an

Sie können CDs mit angeschlossenen Digitalgeräten aufnehmen.

Schließen Sie ein Lichtleiterkabel (das nicht zum Lieferumfang gehört) an den optischen Digitaleingang der anderen Komponente und den Anschluß OPTICAL DIGITAL OUT an.

Jetzt können Sie das Netzkabel anschließen.

WICHTIG: Vergewissern Sie sich, daß alle Anschlüsse vorgenommen wurden, bevor Sie das Netzkabel an das Netz anschließen.

Einschalten der Stromversorgung

Wenn Sie die Wiedergabetaste—CD ▶/II, TAPE ◀▶, einer bestimmten Signalquelle oder eine Signalquellenwahltaste drücken—FM/AM und MD/AUX, wird die Anlage automatisch eingeschaltet und die Wiedergabe wird gestartet, sofern die Signalquelle bereit ist.

Wenn Sie die Anlage einschalten möchten, drücken Sie die Taste ©(STANDBY/ON).

Die Leuchte STANDBY/ON der Anlage leuchtet grün.

Wenn Sie die Anlage ausschalten möchten

(Bereitschaftsbetrieb), drücken Sie die Taste ⏻/I (STANDBY/ON) erneut.

Die Leuchte STANDBY/ON der Anlage leuchtet rot.

• Die Anzeige CLOCK im Display blinkt wenn Sie die integrierte Uhr noch nicht gestellt haben. Nachdem Sie die Uhr gestellt haben, wird die Uhrzeit im Display angezeigt, wenn die Stromversorgung ausgeschaltet ist.
• Ein wenig Strom wird stets verbraucht, auch wenn sich die Anlage im Bereitschaftsbetrieb befindet.

Um die Stromversorgung vollständig auszuschalten, ziehen Sie das Netzkabel aus der Netzsteckdose ab.

Das Netzkabel wird gezogen, oder der Strom fällt aus

Nach einem Stromausfall wird die Uhr sofort auf „0:00“ zurückgesetzt, während die gespeicherten Sender des Tuners (siehe Seite 11) erst nach ein paar Tagen gelöscht werden.

Einstellen der Uhrzeit

Stellen Sie zunächst die Uhr, die in dieses Gerät eingebaut ist, bevor Sie es bedienen. Wenn Sie das Netzkabel in die Wandsteckdose stecken, blinkt die Anzeige CLOCK im Display. Sie können die Uhr einstellen, gleichgültig, ob das Gerät ein- oder ausgeschaltet ist.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

NUR am Gerät:

1 Drücken Sie die Taste CLOCK länger als 2 Sekunden.

Die Stunden beginnen zu blinken.

2 Drücken Sie die Taste ▶▶▶ oder ◀◀◀ um die Stunden einzustellen, und drücken Sie anschließend die Taste CLOCK.

Die Minuten beginnen zu blinken.

3 Drücken Sie die Taste ▶▶ oder ◀◀ um die Minuten einzustellen, und drücken Sie anschließend die Taste CLOCK.

Die Anzeige CLOCK leuchtet weiterhin im Display.

So prüfen Sie die Uhrzeit

Drücken Sie die Taste DISPLAY auf der Fernbedienung (oder CLOCK an der Anlage), während Sie eine beliebige Signalquelle wiedergeben.

• Wenn Sie diese Taste mehrfach hintereinander drücken, werden die Signalquelle und die Uhrzeit abwechselnd im Display angezeigt.

• Das Netzkabel wird gezogen, oder der Strom fällt aus. Nach einem Stromausfall geht die Einstellung der Uhrzeit verloren, und die Uhr wird auf „0:00“ zurückgesetzt. In diesem Fall müssen Sie die Uhrzeit erneut einstellen.
• Es kann sein, daß die Uhr ein bis zwei Minuten pro Monat vor- oder nachgeht.

Auswählen der Signalquellen und Starten der Wiedergabe

Um CDs wiederzugeben, drücken Sie die Taste CD ▶/II. (Siehe Seiten 14 – 16.)

Um Cassetten wiederzugeben, drücken Sie die Taste TAPE ◀▶. (Siehe Seite 17.)

Um UKW- oder MW/LW-Sendungen zu hören, drücken Sie die Taste FM/AM. (Siehe Seiten 11 – 13.)

Um eine externe Komponente als Signalquelle zu wählen, drücken Sie die Taste MD/AUX.

Einstellen der Lautstärke

Sie können den Lautstärkepegel nur einstellen, wenn die Anlage eingeschaltet ist. Die Lautstärke zwischen „VOLUME 0“ und „VOLUME 40“ einstellen.

Wenn Sie die Fernbedienung verwenden, drücken Sie die Taste VOLUME +, um die Lautstärke anzuheben, oder die Taste VOLUME -, um die Lautstärke abzusenken.

Wenn Sie die Anlage verwenden, drehen Sie den Regler VOLUME + / – im Uhrzeigersinn (+), um die Lautstärke anzuheben, oder entgegen dem Uhrzeigersinn (–), um die Lautstärke zu verringern.

VOLUME 15

Ungestörter Hörgenuß

Schließen Sie einen Kopfhörer an die Buchse PHONES an. Die Wiedergabe über die Lautsprecher wird in diesem Fall deaktiviert. Drehen Sie die Lautstärke herunter, bevor Sie den Kopfhörer anschließen oder aufsetzen.

Schalten Sie die Anlage NICHT aus (Bereitschaftsbetrieb), solange die Lautstärke auf einen extrem hohen Pegel eingestellt ist. Anderenfalls können Ihr Hörvermögen, Ihre Lautsprecher und/oder Kopfhörer beschädigt werden, wenn Sie die Anlage erneut einschalten oder eine Signalquelle wiedergeben. DENKEN SIE DARAN, daß Sie den Lautstärkepegel NICHT verändern können, solange sich das Gerät im Bereitschaftsbetrieb befindet.

Ändern der Helligkeit des Displays

Sie können die Displayhelligkeit nur einstellen, wenn die Anlage eingeschaltet ist.

Wenn Sie die Helligkeit des Displays ändern möchten, drücken Sie auf der Fernbedienung di Taste DIMMER.

- Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Beleuchtung des Displays abwechselnd dunkler und heller geschaltet.

Verstärken der Baßfrequenzen

Sie können die Bässe anheben („AHB 1“ und „AHB 2“), um auch bei niedriger Lautstärke einen starken, vollen Baß zu erhalten. Diese Funktion beeinflußt ausschließlich die Wiedergabe. Sie hat keinerlei Auswirkung auf die Aufnahme.

Wenn Sie den Effekt aktivieren möchten, drücken Sie die Taste AHB (Active Hyper Bass) PRO, bis „AHB 1“ oder „AHB 2“ im Display angezeigt wird. Die Anzeige BASS des Displays schaltet sich ebenfalls ein.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Baßeinstellung wie folgt:

„AHB 2“ bewirkt eine kräftigere Baßwiedergabe als „AHB 1“.

Wenn Sie den Effekt deaktivieren möchten, drücken Sie AHB PRO, bis „AHB OFF“ im Display angezeigt wird. Die Anzeige BASS erlischt.

Wählen der Klangbetriebsarten

Sie können eine von 4 vorprogrammierten Klangbetriebsarten wählen. Diese Funktion beeinflußt ausschließlich die Wiedergabe. Sie hat keinerlei Auswirkung auf die Aufnahme.

Um eine Klangbetriebsart zu wählen, drücken Sie die Taste SOUND MODE auf der Fernbedienung (oder SOUND an der Anlage) bis die gewünschte Klangbetriebsart im Display angezeigt wird. Die Anzeige SOUND wird im Display ebenfalls eingeschaltet.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Klangbetriebsart folgendermaßen:

ROCK: Wiedergabe im typischen Rocksound. Die tiefen und hohen Frequenzen werden angehoben.

POP: Diese Einstellung ist ideal für die Wiedergabe von Stimmen geeignet.

CLASSIC: Diese Einstellung ist ideal für klassische Musik geeignet.

JAZZ: Vermittelt die Atmosphäre einer Live-Veranstaltung. Eignet sich besonders für die Musik von akustischen Instrumenten.

FLAT: Die Klangbetriebsarten werden deaktiviert. Die Anzeige SOUND erlischt.

Einstellen eines Senders

1 Drücken Sie die Taste FM/AM

Das Gerät wird automatisch eingeschaltet und der zuletzt wiedergegebene Sender eingestellt (UKW- oder MW/LW-Sender).

- Wenn Sie diese Taste mehrfach hintereinander drücken, wird das Frequenzband abwechselnd zwischen UKW- und MW/LW umgeschaltet.

2 Drücken Sie die Taste ▶▶| oder |◀◀, und halten Sie sie länger als 1 Sekunde gedrückt.

Das Gerät beginnt mit der Sendersuche und stoppt, wenn es auf einen Sender mit ausreichender Signalstärke stößt.

Wenn die Sendung stereophon übertragen wird, schaltetsich die Anzeige ST (Stereo) ein.

Drücken Sie die Taste ▶▶▶ oder ◀◀◀, um den Suchvorgang abzubrechen.

Die Tastes ▶▶| oder ◀◀◀ wird kurz und wiederholt gedrückt

Die Frequenz ändert sich schrittweise.

So ändern Sie den UKW-Empfangsbetrieb

Wenn eine UKW-Stereosendung nur mit Schwierigkeiten zu empfangen ist oder rauscht, drücken Sie die Taste FM MODE auf der Fernbedienung, so daß sich die Anzeige MONO im Display einschaltet. Der Empfang läßt sich dadurch verbessern.

Um den Stereoeffekt wiederherzustellen, drücken Sie erneut die Taste FM MODE, so daß die Anzeige MONO ausgeschaltet wird. Im Stereobetrieb werden ausgestrahlte Stereosendungen stereophon wiedergegeben.

Speichern von Sendern

Sie können 30 UKW- und 15 MW/LW-Sender speichern, und zwar entweder mit Hilfe des automatischen oder mit Hilfe des manuellen Speicherverfahrens.

In einigen Fällen wurden bereits Testfrequenzen für den Tuner gespeichert, da die Programmierfunktion vor dem Versand im Werk überprüft wurde. Hierbei handelt es sich nicht um eine Fehlfunktion. Sie können die gewünschten Sender mit Hilfe des folgenden Verfahrens im Speicher sichern.

So speichern Sie Sender automatisch —automatische Senderspeicherung

Sie müssen Sender im UKW- und MW/LW-Frequenzband getrennt speichern.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um das Frequenzband zu wählen.

- Wenn Sie diese Taste mehrfach hintereinander drücken, wird das Frequenzband abwechselnd zwischen UKW und MW/LW umgeschaltet.

2 Drücken Sie die Taste AUTO PRESET und halten Sie sie länger als 2 Sekunden gedrückt.

Lokale Sender mit starken Sendesignalen werden gesucht und automatisch im Speicher gesichert. Wenn die automatische Senderspeicherung abgeschlossen ist, wird der Sender wiedergegeben, der unter dem Programmplatz 1 gespeichert wurde.

3 Wiederholen Sie Schritt 1 und 2, um Sender der anderen Frequenzbänder zu speichern.

Wenn gewünschte Sender nicht automatisch gespeichert werden können, bedenken Sie folgendes

Sender mit schwachen Sendesignalen werden von der automatischen Senderspeicherung nicht erkannt. Um einen solchen Sender zu speichern, müssen Sie die manuelle Senderspeicherung verwenden.

So speichern Sie Sender manuell —manuelle Senderspeicherung

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 2.

NUR auf der Fernbedienung:

1 Stellen Sie den Sender ein, den Sie speichern wollen.

- Informationen hierzu finden Sie weiter „Einstellen eines Senders“.

2 Drücken Sie die Taste SET.

3 Drücken Sie die Taste MULTI KEY > oder MULTI KEY <, um einen Kanal zu wählen.

4 Drücken Sie erneut die Taste SET.

STORE II

Der Sender, der in Schritt 1 eingestellt wurde, wird unter der Kanalnummer gespeichert, die in Schritt 3 gewählt wurde.

- Wenn ein neuer Sender unter einer bereits belegten Kanalnummer gespeichert wird, wird der bereits gespeicherte Sender gelöscht.

Das Netzkabel wird gezogen, oder der Strom fällt aus

Die gespeicherten Sender werden nach einigen Tagen gelöscht.

Sollte dieser Fall eintreten, speichern Sie die Sender erneut.

Einstellen eines gespeicherten Senders

NUR auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM.

Das Gerät wird automatisch eingeschaltet und der zuletzt wiedergegebene Sender eingestellt (UKW- oder MW/LW-Sender).

- Wenn Sie diese Taste mehrfach hintereinander drücken, wird das Frequenzband abwechselnd zwischen UKW und MW/LW umgeschaltet.

2 Drücken Sie die Taste MULTI KEY > oder MULTI KEY <, um einen Kanal zu wählen.

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Stationsnamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik etc. Wenn Sie einen UKW-Sender hören, der den RDS-Dienst bietet, schaltet sich die Anzeige RDS im Display ein. Mit diesem Gerät können Sie folgende RDS-Signale empfangen:

PS (Sendername):

Allgemein bekannte Sendernamen werden angezeigt.

PTY (Sendungstyp):

Der Sendungstyp wird angezeigt.

RT (Radiotext):

Es werden Textmeldungen angezeigt, die der Sender überträgt.

Enhanced Other Networks (Vorübergehendes Umschalten auf eine gewünschte Sendung):

Enhanced Other Networks bietet Informationen über Sendungstypen, die andere RDS-Sender ausstrahlen.

Weitere Informationen über RDS

• Einige UKW-Sender bieten keine RDS-Signale an.
• Nicht alle UKW-RDS-Dienste bieten dieselben RDS-Dienste an. Falls Sie nähere Informationen über die RDS-Dienste in Ihrem Empfangsbereich wünschen, setzen Sie sich mit den lokalen Sendern in Verbindung.
• RDS funktioniert möglicherweise nicht richtig, wenn der Sender, den Sie eingestellt haben, die Signale nicht richtig überträgt oder die Signalstärke nicht ausreicht.

Ändern der RDS-Informationen

RDS-Informationen werden im Display angezeigt, während Sie einen UKW-Sender hören.

NUR auf der Fernbedienung:

Drücken Sie die Taste DISPLAY MODE.

- Wenn Sie diese Taste mehrfach hintereinander drücken, werden im Display nacheinander folgende Informationen angezeigt:

• Es werden keine PS-, PTY- oder RT-Signale vom eingestellten Sender übertragen Im Hauptdisplay wird „NO PS“, „NO PTY“ oder „NO RT“ angezeigt.
• Anzeige von Buchstaben PS, PTY oder RT-Signale werden im Display wie folgt angezeigt:
• Im Display können nur Großbuchstaben dargestellt werden.
• Im Display können keine akzentuierten Buchstaben dargestellt werden; der Buchstabe „A“ kann also auch für ein akzentuiertes „A“ stehen wie z.B. „Á, Â, Ā, À, Ä und Å“.

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Einer der Vorteile des RDS-Dienstes besteht darin, daß Sie bestimmte Sendungen suchen können, indem Sie den entsprechenden PTY-Code eingeben.

- Weitere Hinweise zu den PTY-Codes finden Sie unter „Zusätzliche Informationen“ auf Seite 22.

So suchen Sie eine Sendung mit Hilfe der PTY-Codes DENKEN SIE DARAN, daß Sie UKW-RDS-Sender zunächst speichern müssen, bevor Sie die PTY-Codes verwenden können. Haben Sie bislang noch keine Sender gespeichert, finden Sie auf Seite 11 Informationen darüber, wie Sender gespeichert werden.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste PTY/EON, bis „PTY“ und „SELECT“ abwechselnd im Display angezeigt werden.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die RDS-Betriebsart wie folgt:

2 Drücken Sie die Taste ▶▶| oder |◀◀, bis der gewünschte PTY-Code im Display angezeigt wird.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich PTY-Codes wie folgt:

NEWS ⇌ AFFAIRS ⇌ INFO ⇌ SPORT ⇌ EDUCATE ⇌ DRAMA ⇌ CULTURE ⇌ SCIENCE ⇌ VARIED ⇌ POP M ⇌ ROCK M ⇌ EASY M ⇌ LIGHT M ⇌ CLASSICS ⇌ OTHER M ⇌ WEATHER ⇌ FINANCE ⇌ CHILDREN ⇌ SOCIAL ⇌ RELIGION ⇌ PHONE IN ⇌ TRAVEL ⇌ LEISURE ⇌ JAZZ ⇌ COUNTRY ⇌ NATION M ⇌ OLDIES ⇌ FOLK M ⇌ DOCUMENT ⇌ TRAFFIC ⇌ (zurück zum Anfang)

3 Drücken Sie erneut die Taste PTY/EON.

Während der Suche werden „SEARCH“ und der gewählte PTY-Code abwechselnd im Display angezeigt.

Der Receiver durchsucht 30 gespeicherte UKW-Kanäle und beendet die Suche, sobald er den gewünschten Sendungstyp gefunden hat („FOUND“ wird im Display angezeigt). Dieser Sender wird dann eingestellt.

- Wenn keine Sendung gefunden wurde, werden „NOTFOUND“ im Display angezeigt, und das Gerät stellt den zuletzt wiedergegebenen Sender ein.

So brechen Sie den Suchvorgang während des Prozesses ab Drücken Sie die Taste PTY/EON während der Suche.

Vorübergehendes Umschalten auf eine gewünschte Sendung

Mit der Funktion „Enhanced Other Networks“ kann das Gerät vorübergehend auf Programme eines anderen Senders umschalten (z.B. TA, NEWS und INFO).

- Dies funktioniert nur, wenn Sie einen voreingestellten UKW-RDS-Sender hören, der die entsprechenden Signale anbietet.

So aktivieren Sie die „Enhanced Other Networks“

DENKEN SIE DARAN, daß Sie UKW-RDS-Sender zunächst speichern müssen, bevor Sie die Funktion verwenden können. Haben Sie bislang noch keine Sender gespeichert, finden Sie auf Seite 11 Informationen darüber, wie Sender gespeichert werden.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste PTY/EON, bis „EON“ und „SELECT“ abwechselnd im Display angezeigt werden.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die RDS-Betriebsart wie folgt:

2 Drücken Sie die Taste ▶▶| oder |◀◀, bis der gewünschte Datentyp im Display angezeigt wird.

Die Anzeige des gewählten Datentyps (TA, NEWS und INFO) blinkt.

- Wenn Sie diese Taste mehrfach hintereinanderdrücken, ändert sich der Datentyp wie folgt:

TA: Verkehrsdurchsagen

NEWS: Nachrichten

INFO: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

OFF: Die Funktion wird deaktiviert. Die Anzeige des Datentyp (TA, NEWS und INFO) wird ausgeschaltet.

3 Drücken Sie erneut die Taste PTY/EON.

Die Anzeige des Datentyps blinkt nicht mehr, sondern leuchtet kontinuierlich.

Die Funktion wurde damit aktiviert. Weitere Informationen finden Sie unter „So funktioniert Enhanced Other Networks“.

So funktioniert „Enhanced Other Networks“:

FALL 1

Kein Sender überträgt zur Zeit eine Sendung des von Ihnen gewünschten Typs

Das Gerät setzt die Wiedergabe des aktuellen Senders fort.

Wenn ein Sender eine Sendung überträgt, die dem von Ihnen gewünschten Typ entspricht, schaltet das Gerät automatisch auf diesen Sender um. Die Anzeige des empfangenen PTY-Codes beginnt zublinken.

Wenn die Sendung beendet ist, das Gerät schaltet auf den zuvor eingestellten Sender zurück, aber die Funktion bleibt weiterhin aktiviert.

FALL 2

Ein Sender überträgt zur Zeit eine Sendungdes von Ihnen gewünschten Typs

Das Gerät stellt den Sender ein. Die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn die Sendung beendet ist, das Gerät schaltet auf den zuvor eingestellten Sender zurück, aber die Funktion bleibt weiterhin aktiviert.

FALL 3

Der UKW-Sender, den Sie gerade hören, sendet die von Ihnen gewünschte Sendung

Das Gerät empfängt weiterhin den Sender, aber die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn die Sendung beendet ist, blinkt die Anzeige des empfangenen PTY-Codes nicht mehr, sondern leuchtet kontinuierlich, aber die Funktion bleibt weiterhin aktiviert.

Weitere Informationen über die „Enhanced Other Networks“

• Die von einigen Sendern ausgestrahlten Daten sind evtl. nicht mit diesem Gerät kompatibel bzw. strahlen manche Sender keine „Enhanced Other Networks“-Signale aus. In einem solchen Fall arbeitet die Funktion evtl. nicht ordnungsgemäß.
• Während Sie eine Sendung hören, die durch die Funktion eingestellt wurde, wird der Sender nicht gewechselt, selbst wenn ein anderer Sender des Netzes eine Sendung mit denselben Daten ausstrahlt.
• Die Funktion wird deaktiviert, wenn Sie CD, TAPE oder AUX als Signalquelle wählen, während die Funktion vorübergehend deaktiviert wird, wenn Sie AM (MW)- als Signalquelle wählen.
• Diese Funktion wird auch beim Ausschalten des Geräts deaktiviert.

Mit dieser Anlage können die folgenden CD-Typen wiedergegeben werden:

• CD
- CD-R
- CD-RW

Wenn Sie CDs von besonderer Form spielen (herzförmige, achteckige, etc.) kann das Gerät Schaden nehmen.

Allgemeine Hinweis

Im allgemeinen haben Sie die beste Wiedergabequalität, wenn Sie Ihre Kassetten, CDs und den Mechanismus sauber halten.

• Legen Sie Ihre CDs stets in ihre Boxen zurück und bewahren Sie diese in einem geschlossenen Schrank oder in einem Regal auf.
• Halten Sie das CD-Lade stets geschlossen, wenn es nicht benutzt wird.

Wiedergeben einer CD-R oder CD-RW

Selbstgebrannte CD-Rs (einmal beschreibbar CD-Rohlinge) und CD-RWs (wiederbeschreibbare CD-Rohlinge) können nur dann wiedergegeben werden, wenn sie „abgeschlossen“ sind.

• Sie können selbstgebrannte CD-Rs oder CD-RWs wiedergeben, die im Audio-CD-Format gebrannt wurden. (Möglicherweise werden sie jedoch in Abhängigkeit von den CD-Merkmalen oder CD-Aufnahmebedingungen nicht wiedergegeben.)
• Bevor Sie CD-Rs oder CD-RWs wiedergeben, lesen Sie sorgfältig die zugehörigen Anweisungen oder Warnhinweise.
• Einige CD-Rs oder CD-RWs werden unter Umständen von diesem Gerät nicht wiedergegeben, wenn bestimmte CD-Merkmale vorliegen, die CDs beschädigt oder verschmutzt sind oder die Linse des CD-Spielers verschmutzt ist.
• Für CD-RWs ist möglicherweise eine längere Lesezeit erforderlich. (Dies ist darauf zurückzuführen, daß das Reflexionsvermögen der CD-RWs geringer als bei normalen CDs ist.)

Wiedergeben der gesamten CD—normale Wiedergabe

1 Drücken Sie die Taste CD ▲ auf der Fernbedienung (oder ▲ am CD-Spieler).

Die Anlage wird automatisch eingeschaltet, und die CD-Lade wird ausgefahren.

2 Legen Sie die CD richtig in die kreisförmige Vertiefung der CD-Lade, so daß die Labelseite nach oben weist.

RICHTIG FALSCH

- Wenn Sie eine CD-Single (8 cm) verwenden, legen Sie sie in die innere kreisförmige Vertiefung der CD-Lade.

3 Drücken Sie die Taste CD ▶/II.

Die CD-Lade wird automatisch geschlossen, und die Wiedergabe des ersten Titels der CD beginnt.

Titelnummer Verstrichene Spielzeit

- Der CD stoppt automatisch, sobald der letzte Titel der CD zuende gespielt ist.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die

Taste ■.

Gesamtzahl der Titel Gesamtspielzeit

Wenn Sie die CD entnehmen wollen, drücken Sie die Taste CD ▲ auf der Fernbedienung (oder ▲ am CD-Spieler).

• Falls sich die CD nicht fehlerfrei abtasten läßt (z.B. weil sie verkratzt ist) Wird im Display „00 0000“ angezeigt.
• Falls keine CD eingelegt ist Erscheint im Display „NO DISC“.
• Eine nicht lesbare CD-R oder CD-RW ist eingelegt Im Display wird „BLANK CD“ angezeigt.

Versuchen Sie NICHT, das CD-Lade von Hand zu schließen; dadurch würde es beschädigt.

CD-Grundbetrieb

Wenn Sie eine CD wiedergeben, können Sie folgendes ausführen.

So unterbrechen Sie die Wiedergabe kurzfristig

Drücken Sie die Taste CD ▶/II.

Während der Wiedergabepause blinkt die verstrichene Spielzeit im Display.

Um die Wiedergabe wiederaufzunehmen, drücken Sie erneut die Taste CD ▶/II.

So springen Sie zu einem anderen Titel

Drücken Sie vor oder während der Wiedergabe wiederholt die Taste MULTI KEY > / MULTI KEY < oder ▶▶|/ |◀◀.

• MULTI KEY > oder ▶▶▶1 : Der Anfang des nächsten oder der folgenden Titel wird angesprungen.
• MULTI KEY < oder ▶▶▶1 : Der Anfang des aktuellen Titels oder der vorherigen Titel wird angesprungen.

So suchen Sie eine bestimmte Stelle eines Titels

Drücken Sie während der Wiedergabe die Taste ▶▶ oder ◀◀, und halten Sie sie gedrückt.

• ▶▶▶: Die CD wird im Schnellauf wiedergegeben.
• |◀◀ : Die CD wird im Schnellauf rückwärts wiedergegeben.

Programmieren der Wiedergabereihenfolge der Titel—Programmierbetrieb

Sie können die Reihenfolge festlegen, in der die Titel wiedergegeben werden sollen, bevor Sie die Wiedergabe starten. Es können maximal 20 Titel programmiert werden.

NUR auf der Fernbedienung:

1 Legen Sie eine CD ein.

- Wenn die aktuelle Signalquelle nicht der CD-Spieler ist, drücken Sie die Taste CD ▶/II, und anschließend die Taste ■, bevor Sie mit dem nächsten Schritt fortfahren.

2 Drücken Sie die Taste PROG (Program).

Die Anzeige PRGM (Program) des Displays leuchtet.

- Wenn sich bereits ein Programm im Speicher befindet, wird dieses Programm aufgerufen.

3 Drücken Sie die Taste MULTI KEY > oder MULTI KEY <, um die Titelnummer zu wählen, und drücken Sie anschließend die Taste SET.

4 Wiederholen Sie Schritt 3, um weitere gewünschte Titel zu programmieren.

5 Drücken Sie die Taste CD ▶/II.

Die Titel werden in der programmierten Reihenfolge wiedergegeben.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste ■.

Wenn Sie die programmiert Wiedergabe beenden wollen, drücken Sie vor oder nach der Wiedergabe die Taste ■. Die Anzeige PRGM (Program) erlischt. Alle programmierten Titel werden gelöscht.

- Wenn die CD ausgeworfen wird, wird das Programm ebenfalls gelöscht.

So überprüfen Sie den Programminhalt

Sie können die programmierten Titel überprüfen, indem Sie die Taste PROG auf der Fernbedienung drücken.

Die programmierten Titel werden in der programmierten Reihenfolge angezeigt.

So ändern Sie das Programm

Vor der Wiedergabe können Sie den zuletzt programmierten Titel löschen, indem Sie die Taste CANCEL auf der Fernbedienung drücken.

- Wenn Sie diese Taste mehrfach hintereinander drücken, wird der jeweils zuletzt programmierte Titel des Programms gelöscht.

Um dem Programm weitere Titel hinzuzufügen, bevor die Wiedergabe gestartet wird, brauchen Sie lediglich die gewünschten Titelnummem zu wählen. Befolgen Sie hierzu Schritt 3 des Programmierverfahrens.

- Es wird ein 21. Titel ignoriert Im Display wird „FULL“ angezeigt.

- Die Gesamtspieldauer beträgt 100 Minuten oder mehr In diesem Fall wird die Gesamtspieldauer nicht angezeigt. „—:—“ erscheint statt dessen im Display.

Wiedergeben in zufälliger Reihenfolge —Wiedergabetrieb in zufälliger Reihenfolge

In diesem Modus werden die Titel in keiner speziellen Reihenfolge abgespielt.

NUR auf der Fernbedienung:

Wenn Sie die Wiedergabe in zufälliger Reihenfolge aktivieren möchten, drücken Sie während oder vor der Wiedergabe die Taste RANDOM. Die Anzeige RANDOM des Displays leuchtet.

Die Titel werden in zufälliger Reihenfolge wiedergegeben. Die Wiedergabe in zufälliger Reihenfolge wird beendet, wenn alle Titel einmal wiedergegeben worden sind.

Wenn Sie den aktuellen Titel überspringen möchten, drücken Sie die Taste ▶▶ oder MULTI KEY >.

- Sie können nicht zu den vorherigen Titeln zurückspringen, wenn Sie die Taste ◀◀◀ oder MULTI KEY < drücken.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste ■.

- Die Wiedergabe in zufälliger Reihenfolge wird auch deaktiviert.

Wenn Sie die Wiedergabe in zufälliger Reihenfolge beenden möchten, drücken Sie während oder vor der Wiedergabe erneut die Taste RANDOM. Die Wiedergabe in zufälliger Reihenfolge wird deaktiviert und die kontinuierliche Wiedergabe aktiviert.

Wiederholen von Titeln —wiederholte Wiedergabe

Sie können die Wiedergabe aller Titel, der programmierten Titel oder eines einzelnen Titels, der gerade wiedergegeben wird, beliebig oft wiederholen.

NUR auf der Fernbedienung:

Um die wiederholte Wiedergabe zu aktivieren, drücken Sie während oder vor der Wiedergabe die Taste REPEAT.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wiederholbetrieb und dessen Anzeige im Display wie folgt:

: Ein Titel wird wiederholt.

Bei normalem Wiedergabemodus werden alle Titel wiederholt. Bei programmiertem Wiedergabemodus werden alle Titel des Programms wiederholt. Bei der Zufallswiedergabe werden alle Titel in zufälliger Reihenfolge wiederholt.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste ■.

Um die wiederholte Wiedergabe abzubrechen, drücken Sie die Taste REPEAT mehrfach hintereinander, bis im Display keine Repeat-Funktion mehr angezeigt wird.

• Bei der Zufallswiedergabe kann selbstverständlich nicht gewählt werden. Ist die Einstellung aktiviert, wenn Sie die Taste RANDOM drücken, wird sie anschließend deaktiviert (ausgeschaltet).
• Der Repeat-Modus bleibt gewählt, auch wenn Sie den Wiedergabemodus ändern.

Verhindern des CD-Auswurfs —Verriegelung der CD-Laden

Sie können verhindern, daß CD ausgeworfen werden, und Sie können die CD-Laden verriegeln.

• Dies ist nur bei eingeschalteter Anlage möglich.

NUR am Gerät:

Um den Auswurf von CDs zu sperren, drücken Sie die Taste (STANDBY/ON), während Sie die Taste ■ gedrückt halten. (Wenn eine CD-Lade geöffnet ist, schließe Sie sie zunächst.)

„LOCKED“ wird einen Augenblick lang im Display angezeigt, und die eingelegten CD werden verriegelt.

LOCKED

Um die Sperrung aufzuheben und die CDs zu entriegeln, drücken Sie die Taste Ⓔ/l (STANDBY/ON), während Sie gleichzeitig die Taste ■ gedrückt halten.

„UNLOCKED“ wird im Display einen Augenblick lang angezeigt, und die eingelegten CD werden entriegelt.

UNLOCKED

Sie versuchen, CD zu entnehmen,

„LOCKED“ wird im Display angezeigt, um Ihnen mitzuteilen, daß die Verriegelung der CD-Laden aktiviert worden ist.

Wiedergeben von Cassetten

Sie können Cassetten des Typs I, II und IV wiedergeben, ohne daß Sie Einstellungen ändern müssen.

Wiedergeben einer Cassette

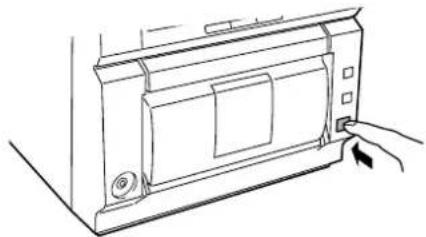

1 Drücken Sie die Taste ▲, um die Cassettentür zu öffnen.

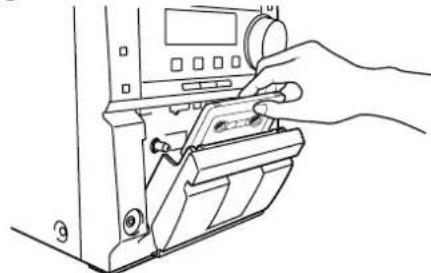

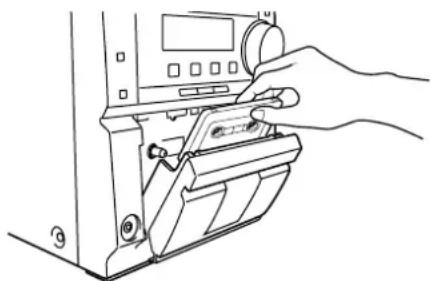

2 Legen Sie eine Cassette ein, so daß der freiliegende Bandteil nach unten weist.

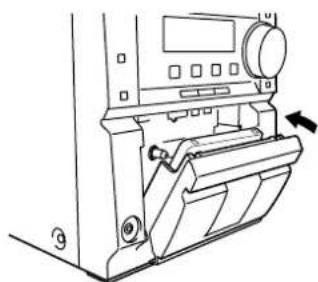

3 Schließen Sie die Cassettentür sanft.

4 Drücken Sie die Taste TAPE ◀▶.

Die Anlage wird automatisch eingeschaltet, und die Cassette wird wiedergegeben. Die Bandrichtungsanzeige (▶ oder ◀) blinkt langsam im Display.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich abwechselnd die Cassettenlaufrichtung.

▶ : Die Vorderseite wird wiedergegeben.

◀: Die Rückseite wird wiedergegeben.

• Die Bandrichtungsleuchte an der Anlage beginnt zu blinken und zeigt die Bandlaufrichtung an.

Sobald die Cassette das Ende erreicht hat, wird Cassettendeck automatisch gestoppt, wenn der Reverse-Betrieb auf oder gestellt ist. (Weitere Informationen finden Sie unter „So geben Sie beide Cassetteinten wiederholt wieder—Reverse-Betrieb“.)

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste ■.

Wenn Sie eine Cassette schnell nach links oder nach rechts spulen möchten, drücken Sie die Taste ▶▶| oder ◀◀◀ während die Cassette nicht wiedergegeben wird.

Die Cassettenrichtungsanzeige (◀ oder ▶) blinkt schnell im Display.

Wenn Sie eine Cassette entnehmen möchten, drücken Sie die Taste ▲ um die Cassettentür zu öffnen.

So geben Sie beide Cassettenseiten wiederholt wieder—Reverse-Betrieb

Sie können das deck so einstellen, daß nur eine Cassettenseite wiedergegeben wird, beide Cassettenseiten einmal wiedergegeben werden oder beide Cassettenseiten kontinuierlich wiederholt werden.

Drücken Sie die Taste REV.MODE an der Anlage.

REV.MODE

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Reverse-Modus wie folgt:

→): Das deck stoppt automatisch, wenn beide Seiten der Cassette zuende gespielt worden sind. (Stoppt, wenn die Wiedergabe in die ◀ Richtung beendet ist.)

(→): Das deck spielt beide Seiten weiter, bis die Taste ■ gedrückt wird.

: Das deck stoppt automatisch, wenn eine Seite der Cassette am Ende angelangt ist.

Es wird nicht empfohlen, Cassetten des Typs C-120 oder mit noch dünnerem Band zu verwenden, da sich die Aufnahmeeigenschaften verschlechtern können und sich das Band leicht in den Andruckrollen und Antriebsrollen verfangen kann.

WICHTIG:

• Der Aufnahmepegel wird automatisch richtig eingestellt. Er kann nicht durch Betätigen des Reglers VOLUME oder der Tasten AHB (Active Hyper Bass) PRO und SOUND MODE beeinflußt werden. Sie können daher die Lautstärke während der Aufnahme wunschgemäß einstellen, ohne daß der Aufnahmepegel beeinflußt wird.
• Wenn Ihre Aufnahmen übermäßiges Rauschen oder Knacken enthalten, steht das Gerät möglicherweise zu dicht an einem Fernsehgerät. Vergrößern Sie den Abstand zwischen dem Fernsehgerät und dem Gerät.
• Es können die Bandtypen I zur Aufnahme verwendet werden.

So schützen Sie Ihre Aufnahmen

Zwei kleine

Löschschutzzungen befinden sich auf der Rückseite der Cassette, um zu verhindern, daß Aufnahmen unabsichtlich gelöscht oder überspielt werd

Brechen Sie diese Löschschutzzungen heraus, um Ihre Aufnahmen zu schützen.

Wenn Sie eine Cassette erneut bespielen wollen, deren Löschschutzzungen herausgebrochen wurden, müssen Sie diese Löcher mit Klebeband überkleben.

So bewahren Sie die beste Aufnahme- und Wiedergabequalität

Wenn die Köpfe, Antriebs- und Andruckrollen des Cassettendecks verschmutzt sein sollten, kann folgendes eintreten:

• Die Klangqualität verschlechtert sich.
• Die Wiedergabe setzt an manchen Punkten aus.
- Der Ton wird leiser.
- Cassetten können nicht vollständig gelöscht werden.
- Es wird schwierig, Aufnahmen durchzuführen.

So reinigen Sie die Köpfe, Antriebsrollen und Andruckrollen

Reinigen Sie Köpfe, Antriebs- und Andruckrollen mit einem weichen Wattestäbchen, das mit Alkohol befeuchtet ist.

So entmagnetisieren Sie die Köpfe

Schalten Sie die Anlage aus, und verwenden Sie eine Entmagnetisierungsdrossel für Köpfe (diese Drossel erhalten Sie in Elektronik- und CD-Geschäften).

Zu Beginn und Ende des Cassettenbandes gibt es ein Vorlaufband

Das nicht bespielt werden kann. Wenn Sie CDs oder

Radiosendungen aufnehmen möchten, müssen Sie aus diesem

Grund das Vorspannband zunächst aufwickeln, um zu gewährleisten, daß kein Teil der Aufnahme verlorengeht.

Bespielen einer Cassette

NUR am Gerät:

1 Legen Sie eine Cassette ein, so daß der freiliegende Bandteil nach unten weist.

2 Schließen Sie das Cassettenfach sanft.

- Wenn Sie beide Seiten einer Cassette bespielen möchten, finden Sie hierzu weitere Informationen im Abschnitt „So bespielen Sie beide Cassettenseiten —Reverse-Betrieb“.

3 Prüfen Sie die Richtung, in der die Cassette bespielt wird.

- Wenn die Wiedergaberichtung nicht richtig ist, drücken Sie zweimal die Taste TAPE ◀▶ und anschließend die Taste ■, um die Cassettenwiedergaberichtung zu ändern.

4 Geben Sie die Signalquelle wieder: UKW, MW/LW oder eine Zusatzkomponente, die an die Buchsen AUX angeschlossen wurde.

- Wenn CD als Signalquelle ausgewählt wurde, lesen Sie den Abschnitt „CD-Direktaufnahmen“ auf Seite 19.

5 Drücken Sie die Taste REC.

Die Anzeige REC schaltet sich im Display ein, und die Aufnahme beginnt.

• Die Anzeigelampe REC der Anlage leuchtet rot.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste ■.

Wenn Sie eine Cassette entnehmen möchten, drücken Sie die Taste ▲ um die Cassettentür zu öffnen.

So bespielen Sie beide Cassettenseiten —Reverse-Betrieb

Drücken Sie die Taste REV.MODE an der Anlage, bis die Anzeige Leuchtet.

REV.MODE

- Wenn Sie den Reverse-Betrieb für Aufnahmen verwenden, starten Sie die Aufnahme zuerst in der Vorwärtsrichtung (▶). Anderenfalls wird die Aufnahme gestoppt, wenn die Aufnahme nur auf einer Seite (Rückseite) der Cassette erfolgt.

CD-Direktaufnahmen

Alle Titel der CD werden in der Reihenfolge auf die Cassette überspielt, die auf der CD besteht. Oder sie werden in der von Ihnen programmierten Reihenfolge aufgenommen.

NUR am Gerät:

1 Legen Sie eine Cassette ein, so daß der freiliegende Bandteil nach unten weist.

2 Legen Sie eine CD in die kreisförmige Vertiefung der CD-Lade ein, so daß die Labelseite nach oben weist.

• Wenn die aktuelle Signalquelle nicht der CD-Spieler ist, drücken Sie die Taste CD ▶/II, und anschließend die Taste ■, bevor Sie mit dem nächsten Schritt fortfahren.
• Wenn Sie beide Seiten einer Cassette bespielen möchten, finden Sie hierzu weitere Informationen im Abschnitt „So bespielen Sie beide Cassettenseiten—Reverse-Betrieb“.
• Wenn keine Pausen von etwa 4 Sekunden zwischen den Titeln aufgezeichnet werden sollen, drücken Sie die Taste CD ▶/II zweimal. Wenn Sie keine Taste drücken, wird zwischen den Titeln automatisch eine Pause eingefügt.

3 Drücken Sie die Taste REC.

Auf dem Display leuchtet die Anzeige REC auf, und die Aufnahme beginnt.

Nach der Aufnahme stoppen der CD-Spieler und das Kassettendeck automatisch.

Um die CD-Direktaufnahme abzubrechen, drücken Sie die Taste ■. Das Band stoppt nach 4 Sekunden.

Wenn Sie eine Cassette entnehmen möchten, drücken Sie die Taste ▲ um die Cassettentür zu öffnen.

So bespielen Sie beide Cassettenseiten —Reverse-Betrieb

Drücken Sie die Taste REV.MODE an der Anlage, bis die Anzeige Leuchtet.

- Wenn Sie den Reverse-Betrieb für CD-

Direktaufnahmen verwenden, starten Sie die Aufnahme zuerst in der Vorwärtsrichtung (▶). Wenn die Cassette das Bandende erreicht, während ein Titel in der Vorwärtsrichtung (▶) aufgenommen wird, wird dieser Titel am Anfang der Rückseite (◀) aufgezeichnet. Wenn Sie die Aufnahme auf der Rückseite (◀) beginnen, wird die Aufnahme gestoppt, wenn die Aufnahme nur auf einer Seite (Rückseite) der Cassette erfolgt.

Wenn Sie während einer CD-Direkt-Überspielung den Einschlafschaltuhr einstellen

Stellen Sie die Zeit so weit voraus ein, daß die CD bis zuende spielen kann. Andernfalls wird der Strom abgeschaltet, bevor die Aufnahme beendet ist.

Einzeltitel-Aufnahme

Dieses Aufzeichnungsverfahren ist praktisch, wenn Sie Titel während der Wiedergabe einer CD aufnehmen. So können Sie Ihre Lieblingstitel auf Cassette aufzeichnen.

NUR am Gerät:

1 Legen Sie eine Cassette ein, so daß der freiliegende Bandteil nach unten weist.

2 Spielen Sie den Titel auf der CD, den Sie aufnehmen möchten.

3 Drücken Sie die Taste REC.

Der CD-Spieler geht zum Anfang dieses Titels zurück und der Titel wird von Anfang an auf Band aufgenommen. Nach der Aufnahme stoppen der CD-Spieler und das Kassettendeck automatisch.

4 Wiederholen Sie Schritt 2 und 3, um weitere gewünschte Titel aufzuzeichnen.

Es stehen Ihnen drei Schaltuhren zur Verfügung:

Weckschaltuhr, Aufnahmeschaltuhr und Einschlafschaltuhr.

Bevor Sie die Schaltuhren verwenden, müssen Sie die Uhr stellen, die in das Gerät integriert ist (siehe Seite 9). Wenn Sie die Taste TIMER am Gerät länger als 3 Sekunden gedrückt halten, die Displayfeldanzeige wechselt zwischen „ADJUST“ und „CLOCK“ etwa 5 Sekunden lang.

Verwenden der Weck- und Aufnahmeschaltuhr

Sie können die Schaltuhr unabhängig davon stellen, ob die Anlage ein- oder ausgeschaltet ist.

Wenn die Einschaltzeit erreicht ist, wird die Anlage automatisch eingeschaltet (die Anzeige Blinkt kurz vor der Einschaltzeit und blinkt während des Schaltuhrbetriebs).

Wenn die Ausschaltzeit erreicht ist, schaltet sich die Anlage automatisch aus (Bereitschaftsbetrieb).

Die Einstellungen der Schaltuhr bleiben so lange im Speicher, bis sie geändert werden.

• Wenn die Anzeige DAILY im Display leuchtet, dient die Schaltuhr als Weckschaltuhr. Sobald die Weckschaltuhr gestellt wurde, wird sie jeden Tag zur selben Zeit aktiviert, bis die Schaltuhr ausgeschaltet wird.
• Wenn die Anzeige REC im Display leuchtet, dient die Schaltuhr als Aufnahmeschaltuhr. Wenn eine Aufnahme mit der Aufnahmeschaltuhr durchgeführt wurde, bleiben die Einstellungen weiterhin gespeichert, aber die Schaltuhr ist ausgeschaltet.

Bevor Sie beginnen...

Wenn „TUNER“ als wiederzugebende Signalquelle ausgewählt wurde, vergewissern Sie sich, daß der gewünschte Sender eingestellt wurde, bevor Sie die Anlage ausschalten.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

NUR am Gerät:

1 Drücken Sie die Taste TIMER, und halten Sie sie länger als 3 Sekunden gedrückt.

Die Schaltuhranzeige ( leuchtet, und die Anzeige des Schaltuhrmodus (DAILY oder REC) sowie die aktuelle Einschaltzeit blinken im Display. Die Anlage wechselt jetzt in den Einstellmodus für die Einschaltzeit.

2 Geben Sie den Zeitpunkt ein, an dem das Gerät eingeschaltet werden soll.

1) Drücken Sie die Taste ▶▶| oder ◀◀◀, um die Stunden einzustellen, und drücken Sie anschließend die Taste TIMER.
2) Drücken Sie die Taste ▶▶▶ oder ◀◀◀, um die Minuten einzustellen, und drücken Sie anschließend die Taste TIMER. Anschließend kann die Ausschaltzeit des Geräts eingegeben werden.

3 Geben Sie den Zeitpunkt an, an dem das Gerät ausgeschaltet werden soll (Bereitschaftsbetrieb).

1) Drücken Sie die Taste ▶▶| oder ◀◀◀, um die Stunden einzustellen, und drücken Sie anschließend die Taste TIMER.
2) Drücken Sie die Taste ▶▶| oder ◀◀◀, um die Minuten einzustellen, und drücken Sie anschließend die Taste TIMER.

Jetzt kann die gewünschte Signalquelle gewählt werden.

4 Drücken Sie die Taste ▶▶▶ oder ◀◀◀, um den Schaltuhrmodus (Weckschaltuhr oder Aufnahmeschaltuhr) und d wiederzugebende Signalqu auszuwählen, und drücken anschließend die Taste TIN

- Wenn Sie diese Taste ▶▶1 oder ◀◀◀ mehrfach hintereinander drücken, ändern sich der Schaltuhrmodus und die Signalquelle wie folgt:

DAILY TUNER: Der zuletzt wiedergegebene Sender wird eingestellt. (Weckschaltuhr)

REC TUNER: Der zuletzt wiedergegebene Sender wird aufgenommen. (Aufnahmeschaltuhr)

- Legen Sie eine bespielbare Cassette in das Cassettendeck ein.

DAILY CD: Es wird eine CD wiedergegeben. (Weckschaltuhr)

DAILY TAPE: Es wird eine Cassette wiedergegeben. (Weckschaltuhr)

- Vergewissern Sie sich, daß die richtige Bandrichtung ausgewählt ist.

5 Drücken Sie die Taste ▶▶ oder ◀◀◀, um die Lautstärke einzustellen.

- Sie können den Lautstärkepegel auswählen („VOLUME 0“ bis „VOLUME 40“ sowie „VOLUME –“). Wenn Sie „VOLUME –“, wird die Lautstärke gewählt, die vor dem letzten Abschalten des Geräts eingestellt war.

Wenn Sie keine Wiedergabe wünschen, während die Aufnahmeschaltuhr (REC TUNER) in Betrieb ist, stellen Sie den Lautstärkepegel auf „VOLUME 0“.

6 Drücken Sie die Taste TIMER, um die Einstellung daily der Schaltuhr abzuschließen.

7 Drücken Sie die Taste ⏻/l (STANDBY/ON), um das Gerät auszuschalten (Bereitschaftsbetrieb), sofern Sie die Schaltuhr bei eingeschaltetem Gerät eingestellt haben.

- Wenn die Schaltuhr eingeschaltet wird, blinken die Schaltuhranzeige ( Ⓞ und der ausgewählte Schaltuhrmodus (DAILY oder REC).

Wenn Sie die Einstellung deaktivieren möchten, halten Sie die Taste TIMER gedrückt, bis die Schaltuhanzeige ( 🔒) im Display erlischt.

• Das Gerät wird eingeschaltet, wenn die Einschaltzeit erreicht ist. Die Schaltuhr arbeitet nicht.
• Das Netzkabel wird gezogen, oder der Strom fällt aus Die Schaltuhr wird deaktiviert. Sie müssen zuerst die Uhr und dann die Schaltuhr erneut stellen.

Verwenden der Einschlafschaltuhr

Sie können die Einschlafschaltuhr verwenden, um bei Musik einzuschlafen.

Sie können die Einschlafschaltuhr einstellen, wenn das Gerät eingeschaltet ist.

Funktionsweise der Einschlafschaltuhr

Das Gerät wird nach dem eingegebenen Zeitintervall automatisch ausgeschaltet.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste SLEEP.

Das Zeitintervall bis zum Ausschalten des Geräts wird angezeigt, und die Anzeige SLEEP blinkt im Display.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Zeitintervall wie folgt:

2 Warten Sie etwa 5 Sekunden ab, nachdem Sie das Zeitintervall festgelegt haben.

Um die Restzeit bis zum Ausschalten des Geräts zu prüfen, drücken Sie einmal die Taste SLEEP, so daß die Restzeit bis zum Ausschalten des Geräts etwa 5 Sekunden lang angezeigt wird.

Um die Ausschaltzeit zu ändern, drücken Sie die Taste SLEEP mehrfach hintereinander, bis das gewünschte Zeitintervall im Display angezeigt wird.

Um die Einstellung abzubrechen, drücken Sie die Taste SLEEP mehrfach hintereinander, bis die Anzeige SLEEP im Display erlischt.

- Die Einschlafschaltuhr wird auch deaktiviert, wenn Sie das Gerät ausschalten.

• Die Einschlafschaltuhr wird gestellt, während die Weckschaltuhr die ausgewählte Signalquelle wiedergibt Die Weckschaltuhr wird deaktiviert.
- Die Einschlafschaltuhr wird gestellt, während die Aufnahmeschaltuhr die Aufnahme durchführt Die Aufnahmeschaltuhr wird deaktiviert, aber die Aufnahme wird fortgesetzt, bis die Einschlafschaltuhr eingeschaltet wird.

Beschreibung der PTY-Codes:

NEWS: Nachrichten.
AFFAIRS: Themensendung, in der aktuelle Nachrichten ausführlicher behandelt werden — Debatte oder Analyse.
INFO: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitte
SPORT:	Sendung über sportliche Ereignisse.
EDUCATE: Bildungssendungen.
DRAMA:	Hörspiele und Hörspielserien.
CULTURE:	Sendungen, die sich mit nationaler oder regionaler Kultur einschließlich Sprache, Theater usw. beschäftigen.
SCIENCE:	Sendungen über Naturwissenschaften und Technik.
VARIED:	Dieser Code wird hauptsächlich für Wortsendungen verwendet, wie z. B. Quizsendungen, Ratespiele und Interviews.
POP M: Kommerzielle Musik, die aktuell Anklang findet.
ROCK M: Rockmusik.
EASY M:	Zeitgenössische Unterhaltungsmusik der Kategorie „Easy Listening“.
LIGHT M: Instrumentalmusik und Vokal- oder Chormusik.
CLASSICS:	Darbietung von Orchestermusik, Symphonien, Kammermusik etc.
OTHER M:	Musik, die in keine der anderen Kategorien paßt.

WEATHER:	Wetterberichte und Wettervorhersagen.
FINANCE:	Börsen-, Handels- und Wirtschaftsberichte etc.
CHILDREN:	Sendungen für ein junges Zielpublikum.
SOCIAL:	Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.
RELIGION:	Sendungen mit religiösem Inhalt.
PHONE IN:	Sendungen, an der Zuhörer entweder per Telefon oder im Rahmen eines öffentlichen Forums teilnehmen können.
TRAVEL:	Reiseberichte.
LEISURE:	Sendungen über Freizeitaktivitäten.
JAZZ:	Jazzmusik.
COUNTRY:	Musik, die aus den Südstaaten Nordamerikas stammt oder die diese Tradition fortsetzt.
NATION M:	Aktuelle Volksmusik des Landes oder der Region in der Sprache dieses Landes.
OLDIES:	Musik aus dem sogenannten „goldenen Zeitalter“ der Popmusik.
FOLK M:	Musik, die ihre Wurzeln in der Musikkultur eines bestimmten Landes hat.
DOCUMENT:	Tatsachenberichte, die in ermittelndem Stil vermittelt werden.
TRAFFIC:	Verkehrsdurchsagen.
Die Einstufung der PTY-Codes einiger UKW-Sender kann sich von der obigen Liste unterscheiden.

Fehlerbeseitigung

Wenn Sie ein Problem mit dem Gerät haben, überprüfen Sie, ob in dieser Liste eine mögliche Lösung beschrieben wird, bevor Sie sich mit dem Kundendienst in Verbindung setzen. Wenn Sie das Problem nicht mit Hilfe der an dieser Stelle angeführten Hinweise lösen können oder die Anlage beschädigt worden ist, beauftragen Sie einen qualifizierten Fachmann, wie z. B. Ihren Fachhändler, mit dem Kundendienst.

Symptom	Mögliche Ursache	Abhilfe
Es ist kein Ton zu hören.	Die Anschlüsse sind falsch oder locker.Die Kopfhörer sind angeschlossen.	Überprüfen Sie alle Anschlüsse, und führen Sie die Anschlüsse richtig durch. (Siehe Seiten 6 – 8.)Den Kopfhörerstecker herausziehen.
Der Radioempfang ist verrauscht.	Die Antennen sind abgetrenntDie MW/LW-Rahmenantenne ist zu nahe an der Anlage aufgestellt.Die UKW-Antenne ist nicht richtig ausgelegt und angeordnet.	Schließen Sie die Antennen richtig an.Ändern Sie die Position und Ausrichtung der MW/LW-Rahmenantenne.Richten Sie die UKW-Antenne so aus, daß der Empfang am besten ist.
Die CD-Lade läßt sich nicht öffnen oder schließen.	Das Netzkabel ist nicht angeschlossen.	Stecken Sie den Netzstecker in eine Netzsteckdose.
Die CD wird nicht wiedergegeben.	Die CD wurde falsch herum eingelegt.	Legen Sie die CD so ein, daß die Labelseite nach oben zeigt.
Bei der CD-Wiedergabe entstehen Aussetzer.	Die CD ist schmutzig oder zerkratzt.	Reinigen Sie die CD, oder tauschen Sie sie aus. (Siehe Seite 23.)
Die Cassettenfächer lassen sich nicht öffnen.	Während der Wiedergabe einer Cassette wurde die Stromversorgung über das Netzkabel unterbrochen.	Schalten Sie das Gerät ein.
Es lassen Sie keine Aufnahmen durchführen.	Die Löschschutzzungen der Cassette wurden herausgebrochen.	Bedecken Sie die Löcher auf der schmalen Rückseite der Cassette mit Klebeband.
Die Anlage läßt sich nicht bedienen	Der eingebaute Mikroprozessor hat aufgrund externer elektrischer Störungen eine Fehlfunktion.	Ziehen Sie das Netzkabel ab, und schließen Sie es anschließend wieder an das Netz an.
Das Gerät kann mit der Fernbedienung nicht bedient werden.	Der Weg zwischen Fernbedienung und Sensor der Anlage ist blockiert.Die Batterien sind verbraucht.	Beseitigen Sie das Hindernis.Tauschen Sie die Batterien aus.

Die beste Leistung des Geräts erzielen Sie, wenn Sie CDs, Cassetten und den entsprechenden Mechanismus sauberhalten.

Umgang mit CDs

• Nehmen Sie die CD aus ihrer Box, indem Sie sie am Rand festhalten, während Sie vorsichtig gegen das Loch in der Mitte drücken.
• Berühren Sie nicht die glänzende Fläche der CD, und biegen Sie die CD auch nicht.
• Legen Sie die CD in ihre Box zurück, wenn Sie sie nicht mehr benötigen, damit sich die CD nicht verziehen kann.

• Achten Sie darauf, daß Sie die Oberfläche der CD nicht zerkratzen, wenn Sie sie wieder in die Box legen.
• Setzen Sie die CD nicht direkter Sonneneinstrahlung, extremen Temperaturen und Feuchtigkeit aus.

So reinigen Sie eine CD

Wischen Sie die CD mit einem weichen Tuch in geraden Linien ab, wobei Ihre Bewegungen vom Mittelpunkt nach außen geführt werden sollten.

Verwenden Sie KEINE Lösungsmittel, wie beispielsweise konventionellen Schallplattenreiniger, Spray, Verdünner oder Benzin, um die CD zu reinigen.

Umgang mit Cassetten

• Wenn das Band in der Cassette nicht gespannt ist, spannen Sie es, indem Sie einen Bleistift in eine der Spulen stecken und drehen.
• Wenn das Band nicht gespannt ist, kann es sich dehnen, zerschnitten werden oder sich in der Cassette verfangen.
• Berühren Sie nicht die Bandoberfläche.

• Lagern Sie Cassetten nicht:

—an staubigen Orten. —in direktem Sonnenlicht oder in direkter Hitze.
—an feuchten Orten.
—Auf einem Fernseher oder Lautsprecher.
—in der Nähe eines Magneten.

Reinigen der Anlage

• Flecken an der Anlage

Sollten mit einem weichen Tuch abgewischt werden. Wenn das Gerät stark verschmutzt ist, wischen Sie es mit einem Tuch ab, das mit einem neutralen, in Wasser verdünnten Reinigungsmittel getränkt und anschließend gut ausgewrungen wurde. Wischen Sie die Anlage dann mit einem trockenen Tuch trocken.

- Beachten Sie die folgenden Hinweise, da sich anderenfalls die Qualität der Anlage verschlechtern kann, sie beschädigt werden kann oder sich der Lack abschälen kann.

—Wischen Sie sie NICHT mit einem harten Tuch ab..
—Üben Sie KEINEN starken Druck beim Wischen aus.
—Wischen Sie sie NICHT mit Verdünner oder Benzol ab.
—Wischen Sie sie NICHT mit flüchtigen Substanzen (beispielsweise Insektiziden) ab.
—Bringen Sie sie NICHT über einen längeren Zeitraum mit Gummi oder Kunststoff in Kontakt.

Verstärker

Ausgangsleistung:

120 W (60 W + 60 W) an 6 Ω (MAX.)

100 W (50 W + 50 W) an 6 Ω (10 % THD)

Eingangsempfindlichkeit/Impedanz (bei 1 kHz)

AUX: 400 mV/48 kΩ

Audioausgangsspannung:

AUX: 260 mV/5,8 kΩ

Digitalausgang—OPTICAL DIGITAL OUT

Signalwellenlänge: 660 nm

Ausgangspegel: -21 dBm bis -15 dBm

Lautsprecheranschlüsse: 6 Ω – 16 Ω

Tuner

UKW-Abstimmbereich: 87,50 MHz – 108,00 MHz

MW/LW-Abstimmbereich:

MW: 522 kHz - 1 629 kHz

Dynamikbereich: 85 dB

Rauschabstand: 90 dB

Tonhöhenschwankungen: nicht meßbar

Cassettendeck

Frequenzgang:

Normalcassetten (Typ I):50 Hz - 14 000 Hz

Tonhöhenschwankungen: 0,15 % (effektiv)

Lautsprecherdaten

Je Lautsprecher:

Woofer: 12 cm Membran x 1

Hochtöner: 4 cm Membran x 1

Impedanz: 6 Ω

Abmessungen (ca.): 160 mm x 256 mm x 211 mm (B/H/T)

Gewicht (ca.): 2,3 kg je Lautsprecher

Zubelör

Siehe Seite 6.

Allgemeines

Anschlußwerte: AC 230 V ∼, 50 Hz

Leistungsaufnahme: 90 W (im Betrieb)

1,2 W (Bereitschaftsbetrieb)

Abmessungen (ca.): 505 mm x 256 mm x 295 mm (B/H/T)

Gewicht (ca.): 10,0 kg

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.
