Produkttyp	Laptop
Marke	Fujitsu Siemens
Modell	Amilo D LA 1703
Displaygröße	15,4 Zoll
Prozessor	Intel Celeron M oder Pentium M
Arbeitsspeicher (RAM)	512 MB bis 1 GB DDR
Festplatte	40 GB bis 80 GB
Optisches Laufwerk	DVD-ROM oder DVD±RW
Anschlüsse	USB 2.0, VGA, Audio, LAN (RJ-45), Modem (RJ-11)
Abmessungen (B x T x H)	ca. 360 x 275 x 35 mm
Gewicht	ca. 2,8 kg
Stromversorgung	Netzteil 19 V / 3,42 A
Akkutyp	Li-Ion, 6 Zellen
Funktionen	Multimedia, Internet, Office
Reinigung und Pflege	Display mit weichem Tuch reinigen, Lüftungsschlitze freihalten
Sicherheit	Kensington-Schloss, Passwortschutz im BIOS
Ersatzteile und Reparierbarkeit	Festplatte, RAM, Tastatur, Lüfter austauschbar
Betriebssystem	Windows XP Home/Professional
Garantie	24 Monate

Häufig gestellte Fragen - Amilo D LA 1703 FUJITSU SIEMENS

Wie kann ich den Akku des Fujitsu Siemens Amilo D LA 1703 austauschen?

Schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie die Abdeckung auf der Unterseite. Der Akku ist in der Regel durch eine Schraube gesichert. Lösen Sie diese und ziehen Sie den Akku vorsichtig heraus. Setzen Sie den neuen Akku ein und schrauben Sie die Abdeckung wieder fest.

Wie viel RAM kann ich im Amilo D LA 1703 maximal einbauen?

Das Notebook unterstützt maximal 2 GB DDR-RAM (zwei Steckplätze, je 1 GB). Verwenden Sie PC2700 oder PC3200 Module.

Welche Festplattengröße ist kompatibel?

Es kann eine 2,5-Zoll-SATA-Festplatte mit bis zu 1 TB Kapazität eingebaut werden. Achten Sie auf eine Höhe von maximal 9,5 mm.

Wie kann ich das BIOS zurücksetzen?

Schalten Sie den Laptop aus. Entfernen Sie die CMOS-Batterie auf dem Mainboard für einige Minuten oder setzen Sie den Jumper 'CLR_CMOS' um. Danach setzen Sie die Batterie wieder ein und starten neu.

Warum wird der Bildschirm nicht hell?

Mögliche Ursachen: defekte Hintergrundbeleuchtung (CCFL oder LED), durchgebrannte Sicherung auf dem Mainboard, oder defektes Kabel. Lassen Sie den Bildschirm von einem Fachmann überprüfen.

Wie reinige ich die Tastatur richtig?

Drehen Sie den Laptop um und klopfen Sie vorsichtig, um lose Partikel zu entfernen. Verwenden Sie Druckluft für die Zwischenräume. Bei hartnäckigen Verschmutzungen nehmen Sie ein leicht feuchtes Tuch mit milder Seife.

Kann ich den Prozessor aufrüsten?

Der Prozessor ist meist verlötet oder auf dem Mainboard fest montiert. Ein Austausch ist nur durch ein Fachgeschäft möglich und oft nicht wirtschaftlich.

Das Gerät überhitzt häufig. Was tun?

Reinigen Sie die Lüftungsschlitze und den Lüfter mit Druckluft. Stellen Sie sicher, dass der Laptop auf einer harten, ebenen Fläche steht. Ein Wärmeleitpaste-Austausch kann ebenfalls helfen.

Wie schließe ich einen externen Monitor an?

Verwenden Sie den VGA-Anschluss an der linken Seite. Schließen Sie den Monitor an und drücken Sie die Funktionstaste 'Fn' + 'F4' (je nach Modell), um zwischen den Anzeigemodi umzuschalten.

Wo finde ich die Treiber für Windows XP?

Die Treiber sind auf der Fujitsu-Siemens-Support-Website verfügbar. Geben Sie die Modellnummer 'Amilo D LA 1703' ein. Alternativ können Sie die mitgelieferte Treiber-CD verwenden.

BEDIENUNGSANLEITUNG Amilo D LA 1703 FUJITSU SIEMENS

... technische Fragen oder Probleme?

Wenden Sie sich bitte an:

• unsere Hotline/Help Desk
  (siehe die mitgelieferte Help Desk-Liste oder im Internet: www.fujitsu-siemens.com/helpdesk)
• Ihren zuständigen Vertriebspartner
• Ihre Verkaufsstelle

Weitere Informationen finden Sie auf der Help Desk-Liste und im Handbuch "Garantie".

Das Handbuch "Garantie" finden Sie auf Ihrem Notebook unter Start – Handbücher oder auf der CD/DVD "Drivers & Utilities".

Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: www.fujitsu-siemens.com

Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services

Herausgegeben von/Published by

Fujitsu Siemens Computers GmbH

AG 09/06

Ausgabe/Edition 1

Bestell-Nr./Order No.: 10600761466

Bestell-Nr./Order No.: 440 N00152

AMILO La Series

Betriebsanleitung

Einleitung

Technische Daten

Anschlüsse und Bedienelemente

Hinweise des Herstellers

Wichtige Hinweise

Stichwörter

Inbetriebnahme des Notebook

Arbeiten mit dem Notebook

Sicherheitsfunktionen

Anschließen externer Geräte

Speichererweiterung

Einstellungen im BIOS-Setup-Utility

Problemlösungen und Tipps

Microsoft, MS, MS-DOS, Windows und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation.

Acrobat Reader ist ein Warenzeichen der Adobe Systems Incorporated.

Macrovision ist ein Warenzeichen der Macrovision Corporation, USA.

MultiMediaCard ist ein eingetragenes Warenzeichen der Infineon Technologies AG.

Sony und Memory Stick sind Warenzeichen der Sony Electronics, Inc.

Alle anderen Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt.

Copyright © Fujitsu Siemens Computers GmbH 2006

Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.

Zuwiderhandlungen verpflichten zu Schadenersatz.

Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.

Liefermöglichkeiten und technische Änderungen vorbehalten.

Inhalt

Innovative Technologie .... 1

Sie vermissen eine Information? 1

Darstellungsmittel 2

Anschlüsse und Bedienelemente 3

Wichtige Hinweise 5

Sicherheitshinweise 5

Energie sparen 5

Informationsquellen 6

Unterwegs mit dem Notebook 7

Vor dem Reiseantritt....7

Notebook transportieren....7

Notebook reinigen 8

Erstinbetriebnahme des Notebook 9

Notebook auspacken und überprüfen 9

Stellplatz auswählen....10

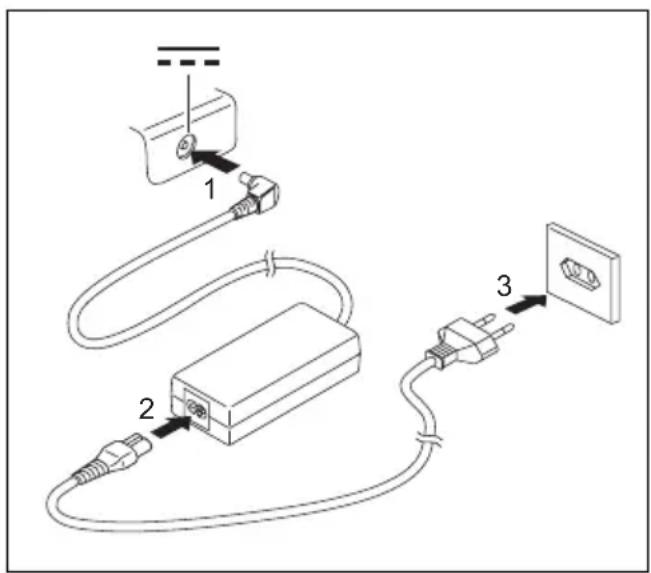

Netzadapter anschließen....10

Notebook zum ersten Mal einschalten 11

Arbeiten mit dem Notebook.... 13

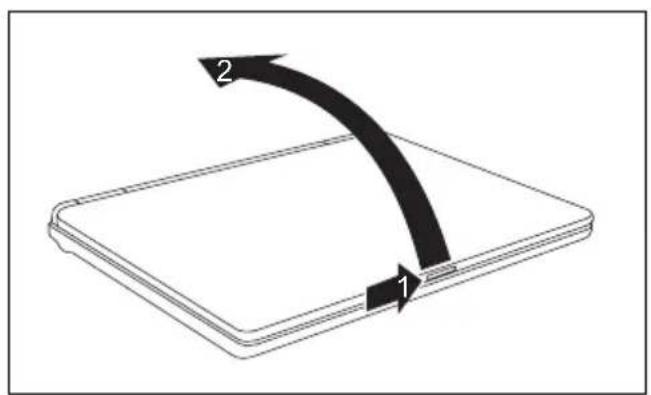

Notebook einschalten....13

Notebook ausschalten....14

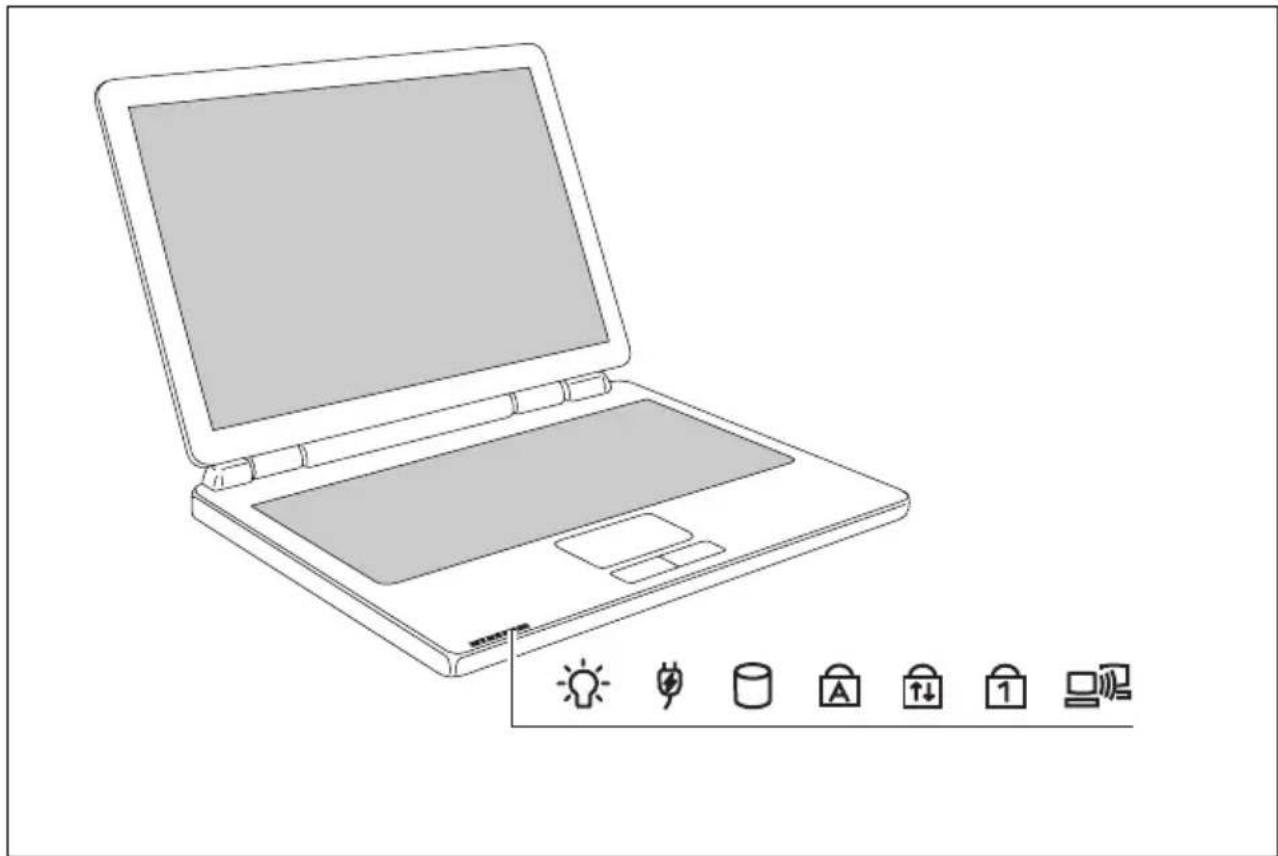

Statusanzeigen....15

Tastatur 17

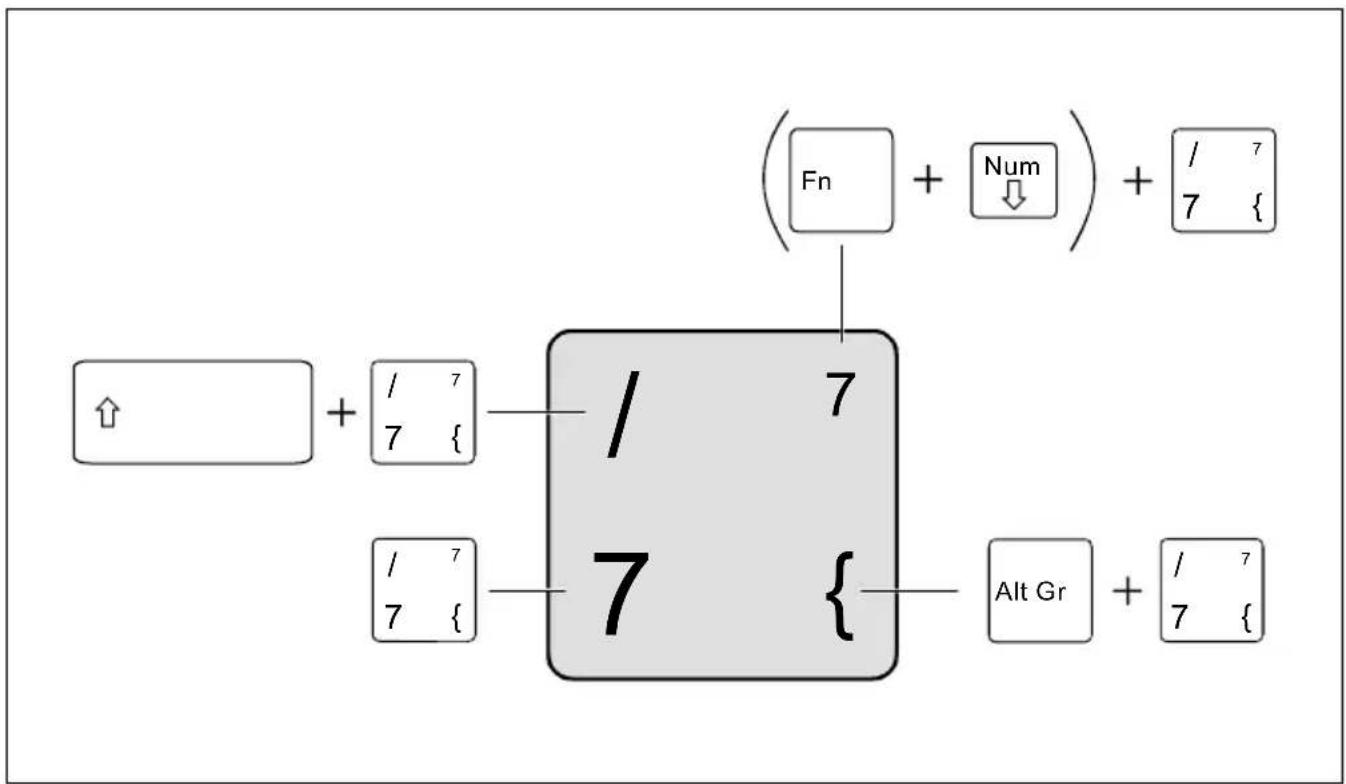

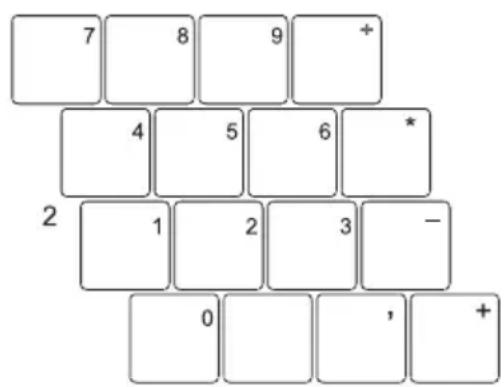

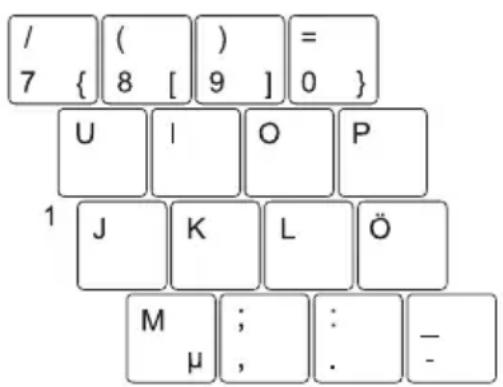

Virtueller Ziffernblock.... 19

Tastenkombinationen 19

Länder- und Tastatureinstellungen....21

Touchpad und Touchpad-Tasten 22

LCD-Bildschirm 23

Hinweise zum LCD-Bildschirm 23

Bildschirmeinstellungen....24

Akku 25

Akku aufladen, pflegen und warten 25

Ladezustand überwachen 25

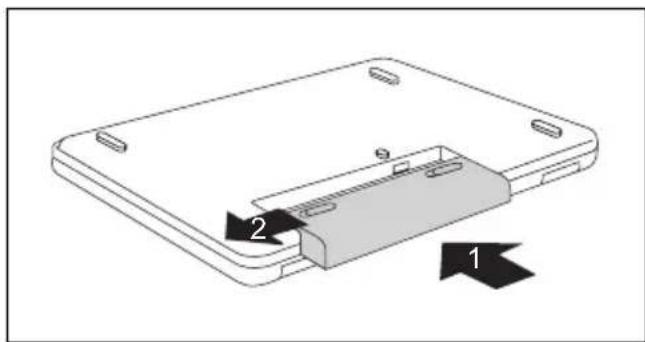

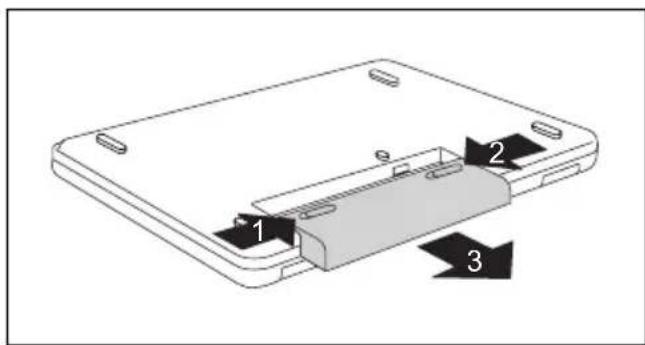

Akku aus- und einbauen 26

Energiesparfunktionen nutzen 27

Festplatte 28

CD/DVD-Datenspeicher-Formate und CD/DVD-Laufwerk (geräteabhängig) 28

CD/DVD-Datenspeicher-Formate 28

CD/DVD-Laufwerke (geräteabhängig)......29

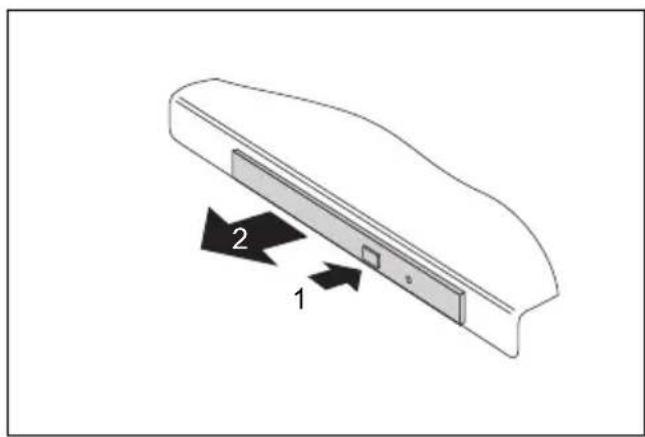

CD/DVD einlegen oder entnehmen 31

Regionalcodes für DVD-Filme und DVD-Abspielgeräte 32

AutoPlay-Funktion des CD/DVD-Laufwerks anpassen 32

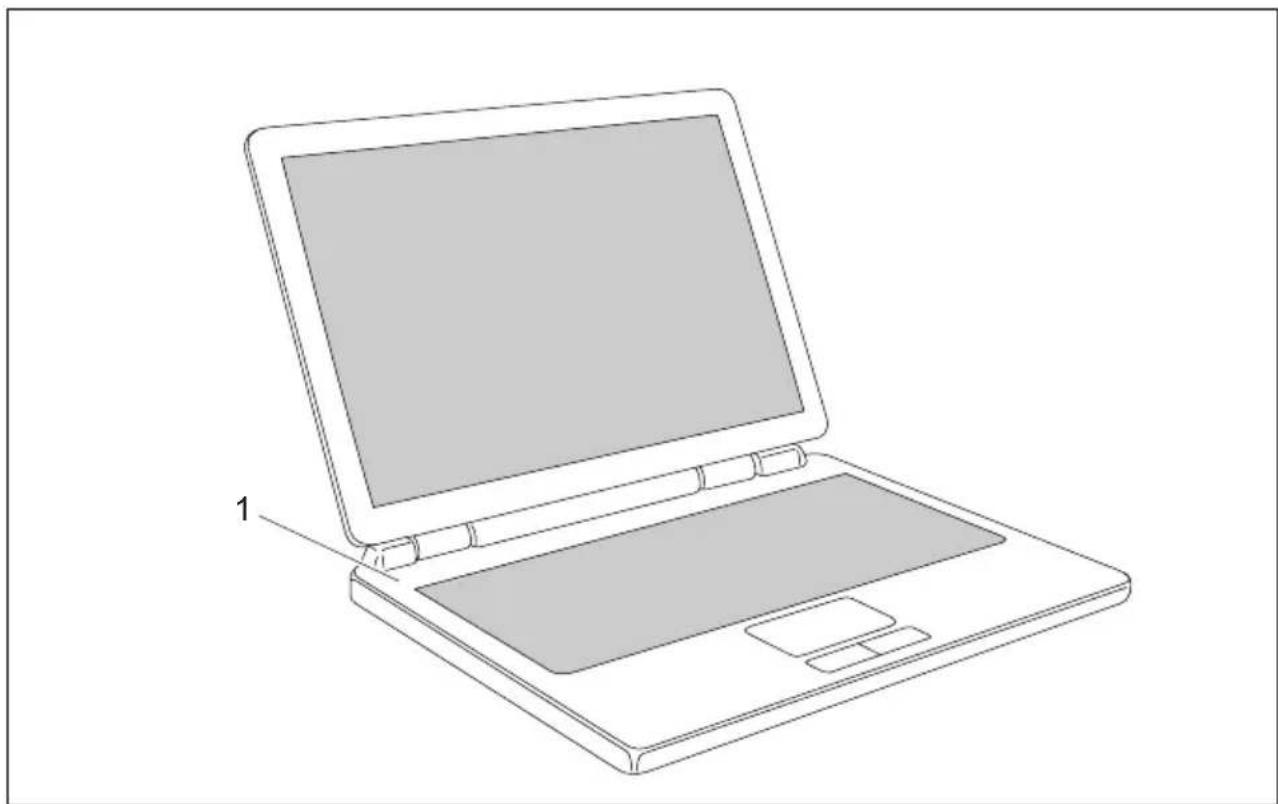

Lautsprecher....33

Lautstärke einstellen 33

Integriertes 56k-Modem....34

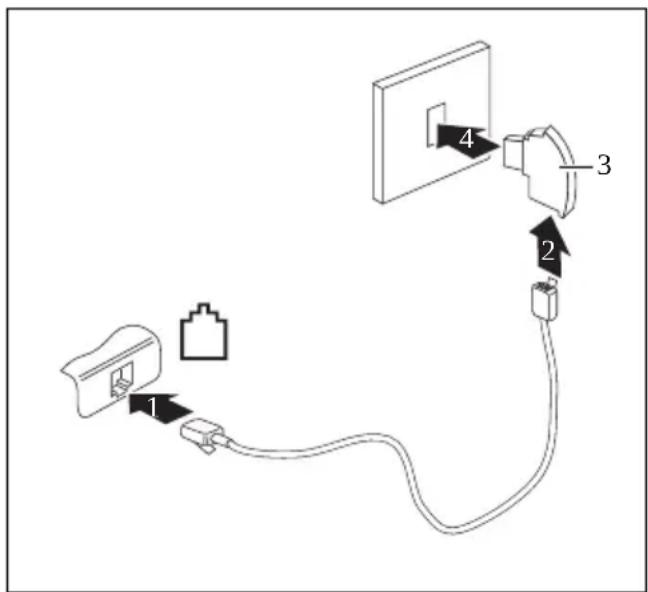

Notebook-Modem an den Telefonanschluss anschließen 34

Funkkomponenten: Wireless LAN 35

Wireless LAN-Modul ein- und ausschalten 35

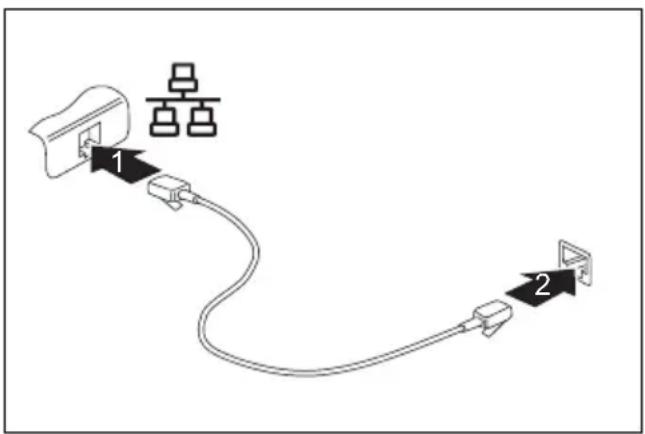

Ethernet und LAN 35

Sicherheitsfunktionen ....37

Kurzübersicht über die Sicherheitsfunktionen....37

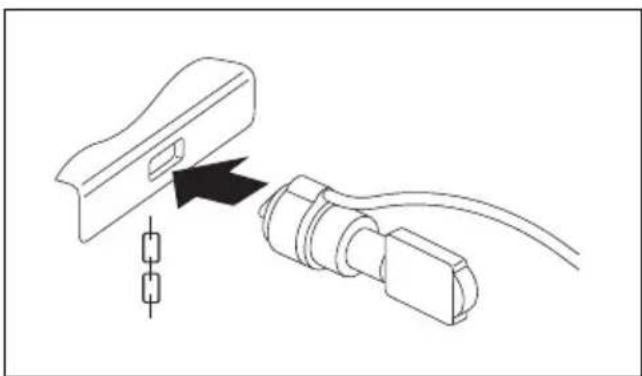

Kensington Lock anwenden....37

Passwortschutz im BIOS-Setup-Utility einrichten 38

Schutz des BIOS-Setup-Utility (Supervisor- und User-Passwort)......38

Passwortschutz des Betriebssystems....39

Anschließen externer Geräte 41

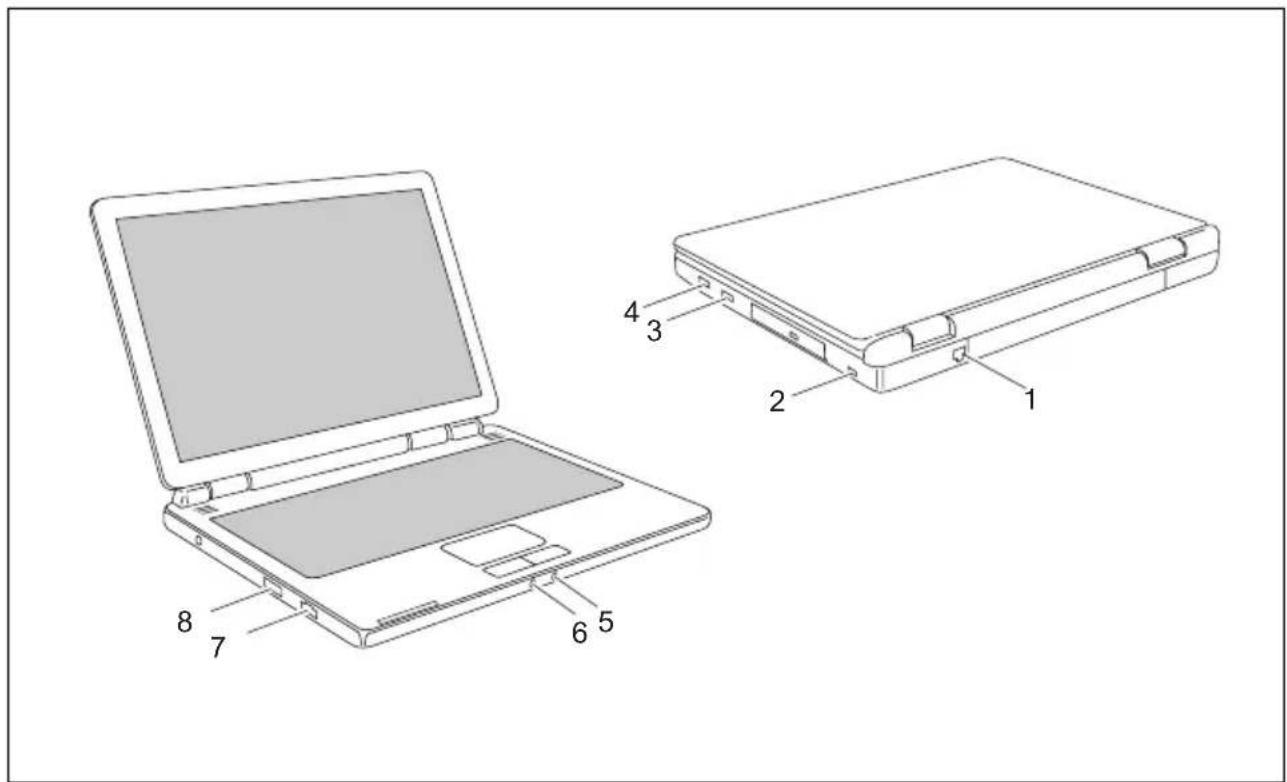

Anschlüsse....42

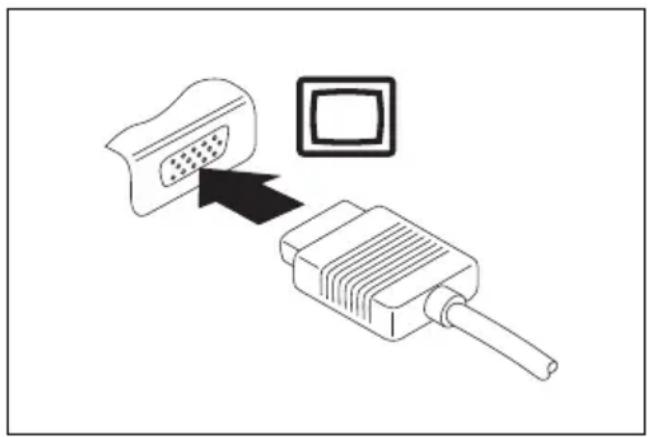

Externen Bildschirm anschließen....43

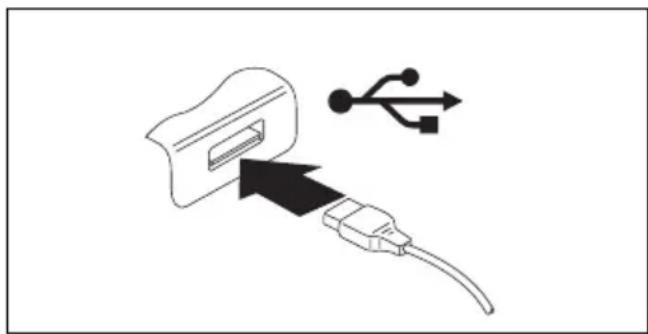

USB-Geräte anschließen 44

Externe Audiogeräte anschließen 44

Aus- und Einbau von Komponenten im Servicefall 47

Hinweise zum Einbauen und Ausbauen von Baugruppen und Bauelementen....47

Akku aus- und einbauen 48

CD/DVD-Laufwerk aus- und einbauen....48

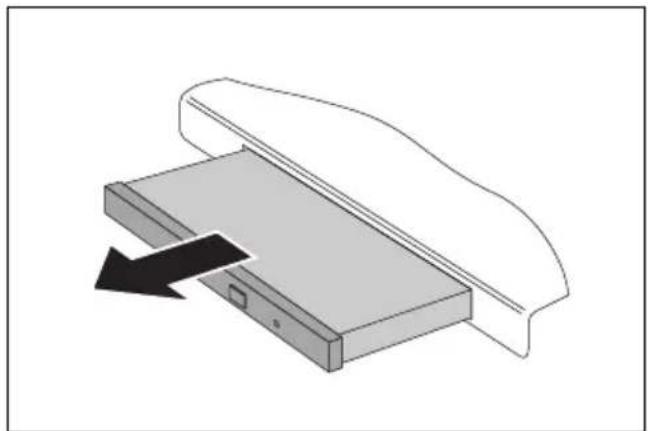

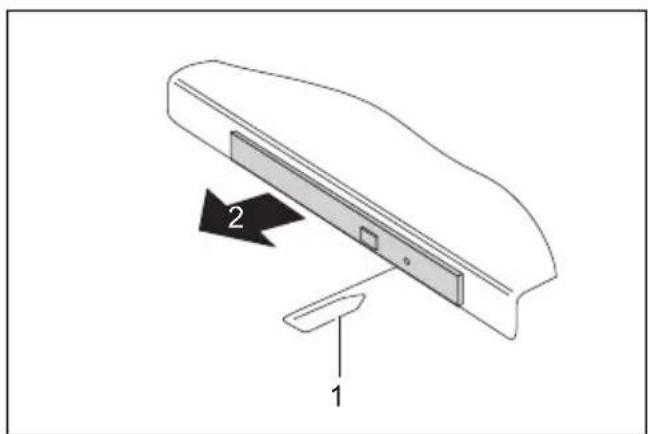

CD/DVD-Laufwerk ausbauen....48

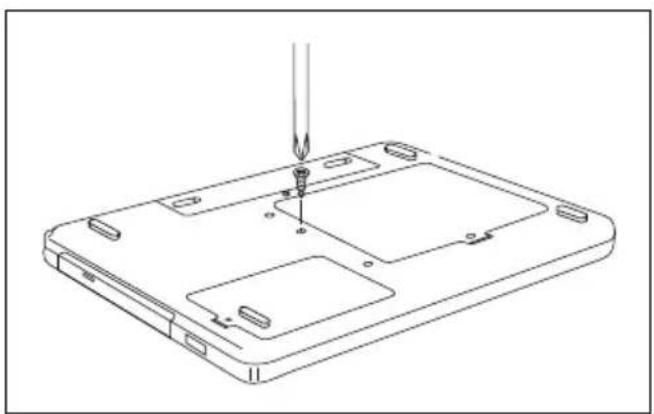

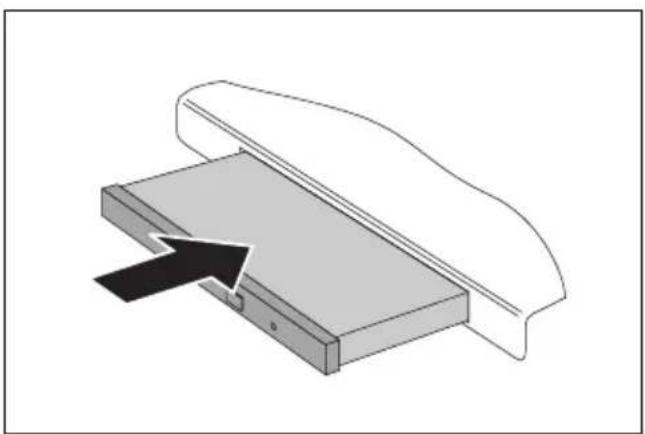

CD/DVD-Laufwerk einbauen....49

Speichererweiterung 51

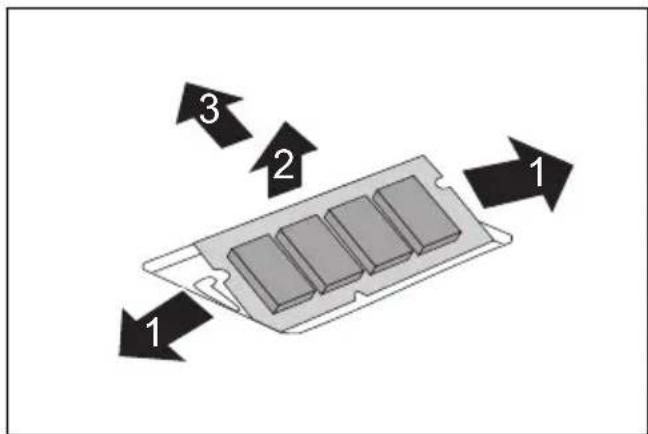

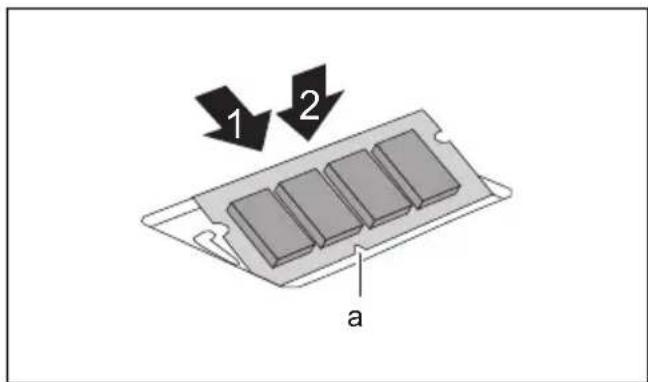

Speichererweiterung aus- und einbauen 51

Einstellungen im BIOS-Setup-Utility 55

BIOS-Setup-Utility starten....55

BIOS-Setup-Utility bedienen 56

BIOS-Setup-Utility beenden....56

Problemlösungen und Tipps....57

Wiederherstellen installierter Software....57

Wiederherstellen des Betriebssystems, der Treiber, Handbücher und Spezial-Software .....58

Die Uhrzeit oder das Datum des Notebook stimmen nicht 58

Der LCD-Bildschirm des Notebook bleibt dunkel....58

Die Anzeige am LCD-Bildschirm des Notebook ist schlecht lesbar....58

Der externe Bildschirm bleibt dunkel 59

Die Anzeige am externen Bildschirm erscheint nicht oder wandert....59

Nach dem Einschalten startet das Notebook nicht 60

Das Notebook arbeitet nicht weiter 60

Der DVD-Film wird nicht weiter abgespielt....61

Im Sekunden-Rhythmus ertönt ein Signal....62

Der Drucker druckt nicht 62

Die Funkverbindung zu einem Netzwerk funktioniert nicht 62

Technische Daten 63

Notebook....64

Akku 64

Netzadapter 65 W....64

Hinweise des Herstellers....65

Entsorgung und Recycling 65

Konformitätserklärungen (Declarations of Conformity) 65

Urheberrechtlich geschützte Technologie....65

CE-Kennzeichnung 66

Stichwörter 67

Innovative Technologie ...

und ergonomisches Design machen Ihren AMILO zu einem benutzerfreundlichen und zuverlässigen Notebook.

Ihr Notebook gibt es in mehreren Varianten. Die meisten Abschnitte dieses Handbuchs gelten für alle Ausführungen – auf Unterschiede wird gesondert hingewiesen. Einige Abbildungen können von Ihrer Variante abweichen und sollen lediglich das Prinzip verdeutlichen.

Ihr Betriebssystem Microsoft Windows XP oder Windows Vista ist bereits vorinstalliert und optimal konfiguriert, sodass Sie sofort startbereit sind, wenn Sie Ihren AMILO zum ersten Mal einschalten.

Ihr Notebook ist mit neuester Technologie ausgestattet, damit Sie Ihre Computer-Erfahrung optimal umsetzen können. Abhängig von Ihrer Variante sind folgende Komponenten vorhanden:

• bis zu 2 GByte Hauptspeicher (RAM). Informationen über freigegebene Speichermodule erhalten Sie über unseren Technical Support.
• ein Multi-Format-DVD-Laufwerk mit Double-Layer-Unterstützung oder geräteabhängig ein Multi-Format-DVD-Laufwerk mit Double-Layer-Unterstützung mit Label Flash, um DVD-Filme abzuspielen oder CDs/DVDs zu beschreiben
• mehrere USB-Anschlüsse für eine einfache Erweiterung durch Webcams, Game-Pads, Drucker und mehr
• ein integriertes Modem, LAN oder Wireless LAN für den Internetzugang
• ein integrierter Audio-Controller und ein Lautsprecher für echten Hörgenuss
• Sie können sogar ein Mikrofon und externe Lautsprecher anschließen, um eine noch bessere Ausgangsleistung zu erreichen.

Mit dem benutzerfreundlichen BIOS-Setup-Utility können Sie die Hardware Ihres Notebook steuern und Ihr System besser vor unbefugtem Zugriff schützen, indem Sie die leistungsfähigen Passwort-Eigenschaften nutzen.

Diese Betriebsanleitung zeigt Ihnen unter anderem, wie Sie Ihren AMILO in Betrieb nehmen und bedienen.

Sie vermissen eine Information?

Eine Übersicht mit weiteren Informationen zu Ihrem Notebook finden Sie im Kapitel "Informationsquellen".

Darstellungsmittel

In diesem Handbuch finden Sie folgende Darstellungsmittel:

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Notebook oder die Sicherheit Ihrer Daten gefährdet ist. Die Gewährleistung erlischt, wenn Sie durch Nichtbeachtung dieser Hinweise Defekte am Notebook verursachen.

kennzeichnet wichtige Informationen für den sachgerechten Umgang mit dem System.

kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.

stellt Bildschirmausgaben dar. Diese Schrift

Diese Schrift

kennzeichnet Programm-Namen, Befehle oder Menüpunkte.

"Anführungszeichen"

kennzeichnen Kapitelnamen, Namen von Festplatten, CDs, DVDs und Begriffe, die hervorgehoben werden sollen.

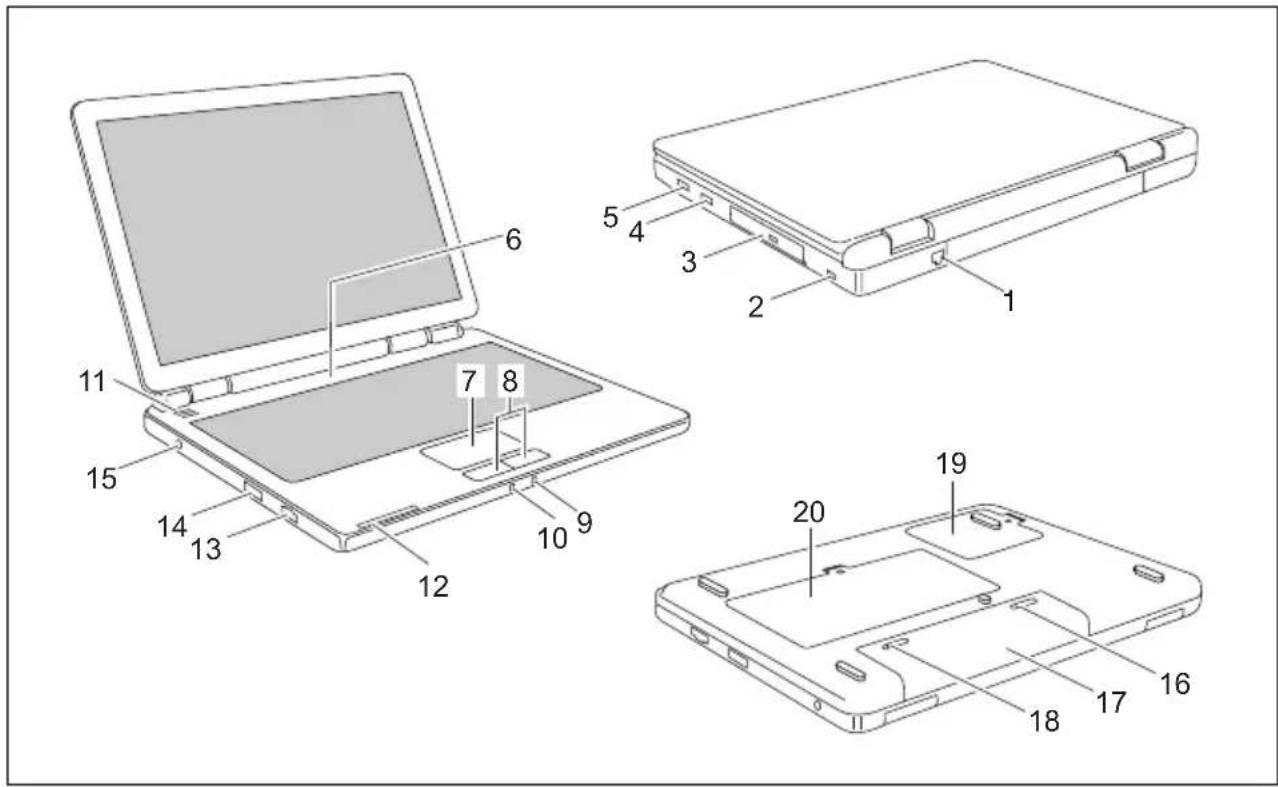

Anschlüsse und Bedienelemente

In diesem Kapitel werden die einzelnen Hardware-Komponenten Ihres Notebook vorgestellt. Sie erhalten eine Übersicht über die Anzeigen und die Anschlüsse des Notebook. Machen Sie sich mit diesen Elementen vertraut, bevor Sie mit dem Notebook arbeiten.

1 = Modemanschluss
2 = Kensington Lock-Vorrichtung
3 = CD/DVD-Laufwerk
4 = USB-Anschluss
5 = USB-Anschluss
6 = Ein-/Aus-Schalter des Notebook

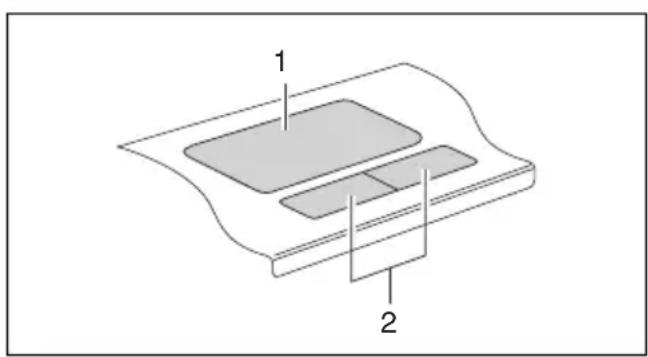

7 = Touchpad
8 = Touchpad-Tasten

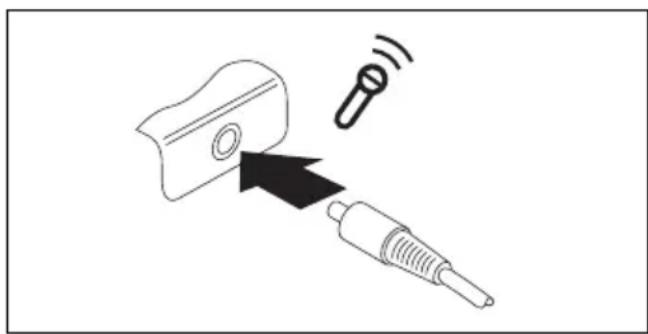

9 = Mikrofonanschluss

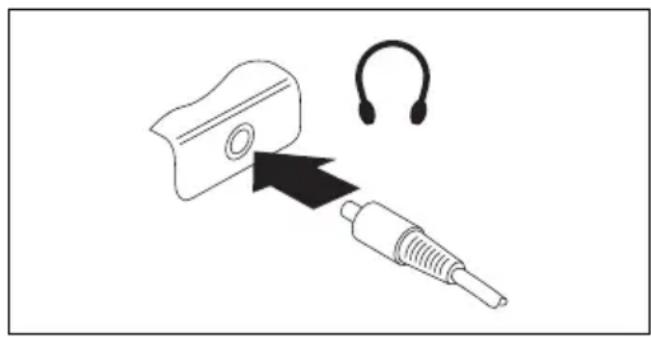

10 = Kopfhöreranschluss (Lautsprecheranschluss)

11 = Interner Lautsprecher
12 = Statusanzeigen
13 = LAN-Anschluss
14 = Bildschirmanschluss
15 = Gleichspannungsbuchse (DC IN)
16 = Akkuverriegelung
17 = Akku
18 = Akkuverriegelung
19 = Servicefach (Festplatte)
20 = Servicefach (Speicher)

Wichtige Hinweise

In diesem Kapitel finden Sie Sicherheitshinweise, die Sie beim Umgang mit Ihrem Notebook unbedingt beachten müssen. Die anderen Hinweise liefern Ihnen nützliche Informationen zu Ihrem Notebook.

Sicherheitshinweise

Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheit" und die nachfolgenden Sicherheitshinweise.

Beachten Sie die mit dem nebenstehenden Symbol gekennzeichneten Abschnitte im Handbuch.

• Beachten Sie beim Anschließen und Lösen der Leitungen die Hinweise in dieser Betriebsanleitung.
• Beachten Sie die Hinweise für die Umgebungsbedingungen im Kapitel "Technische Daten" und das Kapitel "Erstinbetriebnahme des Notebook", bevor Sie Ihr Notebook in Betrieb nehmen und zum ersten Mal einschalten.
• Beachten Sie bei der Reinigung die Hinweise im Abschnitt "Notebook reinigen".
• Wenn Sie ein Notebook mit Funkkomponente besitzen, beachten Sie die zusätzlichen Sicherheitshinweise für Geräte mit Funkkomponenten im Handbuch "Sicherheit".

Dieses Notebook entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik. Falls Sie Fragen haben, ob Sie das Notebook in der vorgesehenen Umgebung aufstellen können, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unsere Hotline/Help Desk.

Energie sparen

Schalten Sie das Notebook aus, wenn Sie es nicht benötigen.

Nutzen Sie die möglichen Energiesparfunktionen (siehe Kapitel "Arbeiten mit dem Notebook"). Wenn Sie die möglichen Energiesparfunktionen nutzen, verbraucht das Notebook weniger Energie. Dadurch können Sie mit dem Notebook länger arbeiten, bevor Sie den Akku wieder aufladen müssen.

Energie sparen unter Windows

Wenn Sie einen Bildschirm an Ihr Notebook angeschlossen haben, der über Energiesparfunktionen verfügt, können Sie über die Registerkarte Bildschirmschoner Energiesparfunktionen für Ihren Bildschirm einstellen. Wählen Sie dazu im Menü Start – Systemsteuerung – Darstellung und Designs – Anzeige – Bildschirmschoner einen Bildschirmschoner aus.

Weitere Energiesparfunktionen können Sie im Menü Start – Systemsteuerung – Leistung und Wartung – Energieoptionen einstellen.

Informationsquellen

Im diesem Handbuch finden Sie ausführlichere Hinweise und technische Informationen zu Ihrem Notebook. Die Handbücher gibt es nur als PDF-Dateien. Wenn Sie einen Drucker an Ihr Notebook anschließen, können Sie die Handbücher ausdrucken.

Informationsquelle Art der Information Wo?
Quick Start Guide (gedruckt)	Poster für die Erstinbetriebnahme	Beipack
Handbuch "Sicherheit" (gedruckt und/oder PDF-Datei)	Sicherheitshinweise Beipack und/oder auf Ihrem Notebook
Handbuch "EasyGuide" (PDF-Datei)	Ausführliche Anleitung zur Inbetriebnahme, Bedienung und technische Informationen	Die Handbücher finden Sie auf Ihrem Notebook unterStart - dbücheroder zum Teil aktualisiert auf unseren Internetseitenwww.fujitsu-siemens.com/support/
Handbuch "Wireless LAN" (PDF-Datei)	Ausführliche Anleitung zur Verwendung von Wireless LAN und technische Informationen
Handbuch "Garantie" (PDF-Datei)	Allgemeine Garantiebedingungen
Informationsdateien (z. B. *.TXT, *.DOC, *.CHM, *.HLP)	Informationen zu Utilities und Programmen
Handbuch "Recovery Process" (PDF-Datei)	Informationen zum Wiederherstellen des Betriebssystems, der Treiber, der Handbücher und Spezialsoftware

Unterwegs mit dem Notebook

Beachten Sie die folgenden Hinweise, wenn Sie mit Ihrem Notebook reisen.

Vor dem Reiseantritt

• Sichern Sie wichtige Daten von der Festplatte.
• Schalten Sie die Funkkomponente aus Datensicherheitsgründen aus. Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen.

Hinweise zur Aktivierung der Datenverschlüsselung finden Sie in der Dokumentation zu Ihrer Funkkomponente.

- Wenn Sie Ihr Notebook während eines Fluges verwenden wollen, fragen Sie die Fluggesellschaft, ob dies erlaubt ist.

Wenn Sie in ein anderes Land reisen

• Versichern Sie sich bei Reisen ins Ausland, dass der Netzadapter an der örtlichen Netzspannung betrieben werden kann. Wenn dies nicht der Fall ist, besorgen Sie sich den entsprechenden Netzadapter für Ihr Notebook. Verwenden Sie keine anderen Spannungswandler!
• überprüfen Sie, ob die lokale Stromspannung und die Spezifikation der Netzleitung kompatibel sind. Wenn dies nicht der Fall sein sollte, kaufen Sie eine Netzleitung, die den örtlichen Verhältnissen entspricht. Benutzen Sie keine Anschluss-Adapter für Elektrogeräte, um das Notebook daran anzuschließen.
• Erkundigen Sie sich bei der entsprechenden Behörde des Reiselandes, ob Sie Ihr Notebook mit der eingebauten Funkkomponente dort betreiben dürfen (siehe auch "CE-Kennzeichnung").
• Wenn Sie ein Modem benutzen. kann es zu Inkompatibilitäten mit dem lokalen Telefonsystem kommen. Dies kann zu einer schlechten Leistung oder einem Totalausfall des Modems führen. Eventuell benötigen Sie einen länderspezifischen Telefonadapter (als Zubehör erhältlich).

Notebook transportieren

• Nehmen Sie alle Datenträger (z. B. CD, DVD) aus den Laufwerken.
• Schalten Sie das Notebook aus.
• Ziehen Sie die Netzstecker des Netzadapters und aller externen Geräte aus den Steckdosen.
• Ziehen Sie die Netzadapterleitung und die Datenleitungen aller externen Geräte ab.
• Schließen Sie den LCD-Bildschirm, sodass er spürbar einrastet.
• Verwenden Sie für den Transport eine geeignete Notebook-Tasche, die Schutz gegen Stoß und Schlag gewährt.
• Schützen Sie das Notebook vor starken Erschütterungen und vor extremen Temperaturen (z. B. durch Sonneneinstrahlung im Auto).

Notebook reinigen

▶ Schalten Sie das Notebook aus.

Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose.

▶ Bauen Sie den Akku aus (siehe Kapitel " Akku ausbauen").

Der Gehäuseinnenraum darf nur von autorisiertem Fachpersonal gereinigt werden.

Verwenden Sie nur spezielle Reinigungsmittel für Computer. Normale Haushaltsreiniger und Polituren können die Beschriftung der Tastatur und des Notebook, die Lackierung oder das Notebook selbst beschädigen.

Achten Sie darauf, dass keine Flüssigkeit in das Innere des Notebook gelangt.

Der Crystal-View-Bildschirm ist sehr kratzempfindlich! Reinigen Sie die Display-Oberfläche nur mit einem sehr weichen, leicht angefeuchteten Tuch.

Die Gehäuseoberfläche können Sie mit einem trockenen Tuch reinigen.

Bei starker Verschmutzung verwenden Sie ein feuchtes Tuch, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben.

Die Tastatur und das Touchpad können Sie mit Desinfektionstüchern reinigen.

Erstinbetriebnahme des Notebook

Beachten Sie das Kapitel "Wichtige Hinweise".

Bevor Sie zum ersten Mal mit Ihrem Notebook arbeiten können, müssen Sie den Akku aufladen und die mitgelieferte Software installieren. Das Windows-Betriebssystem und die notwendigen Hardwaretreiber sind bereits vorinstalliert.

Bei der Lieferung befindet sich der Akku im Akkufach oder im Beipack. Der Akku muss aufgeladen sein, wenn Sie Ihr Notebook im Akkubetrieb benutzen wollen.

Im mobilen Einsatz versorgt der eingebaute Akku das Notebook mit der erforderlichen Energie. Die Betriebszeit können Sie erhöhen, wenn Sie die verfügbaren Energiesparfunktionen nutzen.

Wenn Sie das Notebook zu Hause oder im Büro benutzen, sollten Sie es über den Netzadapter betreiben und nicht über den Akku.

Wie Sie externe Geräte (z. B. Maus, Drucker) an das Notebook anschließen, ist im Kapitel "Anschließen externer Geräte" beschrieben.

Notebook auspacken und überprüfen

▶ Packen Sie alle Teile aus.
▶ Prüfen Sie das Notebook auf sichtbare Transportschäden.

Wenn Sie Transportschäden feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle!

Wir empfehlen Ihnen, die Originalverpackung des Geräts nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf.

Stellplatz auswählen

Bevor Sie Ihr Notebook aufstellen, sollten Sie einen geeigneten Platz für das Notebook auswählen. Befolgen Sie dabei die folgenden Hinweise:

• Stellen Sie das Notebook niemals auf eine weiche Unterlage (z. B. Teppich, Polstermöbel, Bett). Dadurch kann die Belüftung blockiert werden und als Folge können Überhitzungsschäden entstehen.
• Stellen Sie das Notebook nicht über längere Zeit unmittelbar auf Ihren Beinen ab. Während des normalen Betriebs erhitzt sich die Unterseite des Notebook. Ein längerer Hautkontakt kann unangenehm werden oder sogar zu Verbrennungen führen.
• Stellen Sie das Notebook auf eine stabile, ebene und rutschfeste Unterlage. Beachten Sie, dass die Gummifüße des Notebook Abdrücke auf empfindlichen Oberflächen hinterlassen können.
• Der Freiraum um das Notebook und den Netzadapter muss mindestens 100 mm betragen, damit eine ausreichende Belüftung gegeben ist.
• Verdecken Sie niemals die Lüftungsschlitze des Notebook und des Netzadapters.
• Das Notebook sollte keinen extremen Umgebungsbedingungen ausgesetzt werden. Schützen Sie das Notebook vor Staub, Feuchtigkeit und Hitze.

Netzadapter anschließen

Beachten Sie die Hinweise im Abschnitt "Sicherheitshinweise".

Die mitgelieferte Netzleitung entspricht den Anforderungen des Landes, in dem Sie das Notebook gekauft haben. Achten Sie darauf, dass die Netzleitung für das Land zugelassen ist, in dem sie verwendet wird.

Die Netzleitung des Netzadapters darf nur dann an eine Steckdose angeschlossen sein, wenn das Notebook am Netzadapter angeschlossen ist.

Versichern Sie sich, dass die Stromaufnahme des Netzadapters nicht höher ist als die des Stromnetzes, an das Sie den Netzadapter anschließen (siehe technische Daten des Netzadapters).

▶ Schließen Sie die Netzadapterleitung (1) an die Gleichspannungsbuchse (DC IN) des Notebook an.
▶ Schließen Sie die Netzleitung (2) an den Netzadapter an.
▶ Schließen Sie die Netzleitung (3) an eine Steckdose an.

Notebook zum ersten Mal einschalten

Wenn Sie das Notebook zum ersten Mal einschalten, wird die mitgelieferte Software installiert und konfiguriert. Da dieser Vorgang nicht unterbrochen werden darf, sollten Sie einige Zeit dafür einplanen und das Notebook über den Netzadapter an die Netzspannung anschließen.

Während der Installation darf das Notebook nur bei Aufforderung neu gestartet werden!

Um Ihnen die Inbetriebnahme Ihres Notebook zu erleichtern, ist das Betriebssystem auf der Festplatte vorinstalliert.

Bauen Sie den Akku ein (siehe Kapitel "Akku einbauen").
▶ Schalten Sie das Notebook ein (siehe Kapitel "Arbeiten mit dem Notebook", Abschnitt "Notebook einschalten").
▶ Befolgen Sie während der Installation die Anweisungen am Bildschirm.

Bei Unklarheiten bezüglich der angeforderten Eingabedaten lesen Sie das Handbuch des Betriebssystems.

Wenn auf Ihrem Notebook ein Windows-Betriebssystem installiert ist, finden Sie weitere Informationen zum System sowie Treiber, Hilfsprogramme, Updates, Handbücher usw. auf Ihrem Notebook oder auf der CD/DVD "Drivers & Utilities" oder auf unseren Internetseiten (siehe Kapitel "Informationsquellen").

Arbeiten mit dem Notebook

In diesem Kapitel werden die Grundlagen der Bedienung Ihres Notebook beschrieben. Wie Sie externe Geräte (z. B. Maus, Drucker) an das Notebook anschließen, ist im Kapitel "Anschließen externer Geräte" beschrieben.

Beachten Sie die Hinweise im Kapitel "Wichtige Hinweise".

Notebook einschalten

▶ Schieben Sie die Entriegelung (1) in Pfeilrichtung und klappen Sie den LCD-Bildschirm nach oben (2).

▶ Drücken Sie den Ein-/Ausschalter (1), um das Notebook einzuschalten. Die Betriebsanzeige des Notebook leuchtet.

Notebook ausschalten

▶ Beenden Sie ordnungsgemäß Ihr Betriebssystem (z. B. Windows XP im Menü Start über die Funktion Computer ausschalten).
▶ Wenn das Notebook sich nicht von selbst ausschalten sollte, drücken Sie etwa fünf Sekunden lang auf den Ein-/Ausschalter (1).
▶ Schließen Sie den LCD-Bildschirm (1), sodass er spürbar einrastet.

Statusanzeigen

Die Statusanzeigen geben Auskunft über die Zustände der Stromversorgung, der Laufwerke und der Tastaturfunktionen. Die Anzeigen sind auch bei geschlossenem Notebook sichtbar.

Betriebsanzeige / Standby

Akku-Anzeige

Laufwerksanzeige

Anzeige Caps Lock

Anzeige Rollen (Scroll Lock)

Anzeige Num Lock

Anzeige Wireless LAN

Betriebsanzeige

Der Netzadapter angeschlossen:

• Die Anzeige leuchtet: Das Notebook ist eingeschaltet.
• Die Anzeige blinkt: Das Notebook ist im Standby-Modus.
• Die Anzeige ist dunkel: Das Notebook ist ausgeschaltet.

Im Akkubetrieb:

• Die Anzeige leuchtet: Das Notebook ist eingeschaltet oder das Notebook ist im Standby-Modus.
  • Die Anzeige ist dunkel: Das Notebook ist ausgeschaltet.

Akkuanzeige

Der Ladezustand des Akkus wird mit der Akkuanzeige angezeigt.

• Die Anzeige leuchtet: Der Akku wird geladen.
• Die Anzeige blinkt im Akkubetrieb: Der Akku ist fast leer.
• Die Anzeige ist dunkel: Der Akku ist leer.

Laufwerksanzeige

- Die Anzeige leuchtet: Es wird auf ein Laufwerk (z. B. Festplatte, CD/DVD) zugegriffen.

Anzeige Caps Lock

• Die Anzeige leuchtet: Die Großschreibtaste wurde gedrückt.

Alle Buchstaben werden als Großbuchstaben ausgegeben. Bei einer mehrfach beschrifteten Taste wird das obere, linke Zeichen ausgegeben.

Anzeige Rollen (Scroll Lock)

- Die Anzeige leuchtet: Die Tastenkombination Fn + Scr Lk wurde gedrückt.

Die Bedeutung hängt vom jeweiligen Anwendungsprogramm ab.

Anzeige Num Lock

• Die Anzeige leuchtet: Die Taste Num wurde gedrückt.

Es sind im numerischen Tastaturfeld die Zeichen wirksam, die sich rechts oben auf den Tasten befinden.

Anzeige Wireless LAN

• Die Anzeige leuchtet: Das Wireless LAN-Modul ist eingeschaltet.
• Die Anzeige ist dunkel: Das Wireless LAN-Modul ist ausgeschaltet.

Tastatur

Die Tastatur Ihres Notebook unterliegt durch die normale Benutzung einem fortwährenden Verschleiß. Besonders die Beschriftung der Tastatur ist höchsten Belastungen ausgesetzt. Über den Nutzungszeitraum des Notebook kann sich die Tastaturbeschriftung abnutzen.

Die Tastatur ist so ausgelegt, dass alle Funktionen einer erweiterten Tastatur zur Verfügung stehen. Einige Funktionen einer erweiterten Tastatur werden mit Hilfe von Tastenkombinationen nachgebildet.

Die nachfolgende Beschreibung der Tasten gilt für das Betriebssystem Windows. Weitere Funktionen der Tasten sind im Handbuch zu Ihrem Anwendungsprogramm beschrieben.

Das nachfolgende Bild zeigt, wie Sie bei mehrfach beschrifteten Tasten ein Zeichen ausgeben. Das Beispiel gilt dann, wenn die Anzeige Caps Lock nicht leuchtet.

Abbildung (Beispiel deutschesTastatur-Layout)

Korrekturtaste (Backspace)

Die Korrekturtaste löscht das Zeichen links vom Cursor.

Tabulatortaste

Die Tabulatortaste bewegt den Cursor zum nächsten Tabulatorstopp.

Eingabetaste (Return, Enter, Zeilenschaltung, Wagenrücklauf)

Die Eingabetaste schließt eine Befehlszeile ab. Wenn Sie die Eingabetaste drücken, wird der eingegebene Befehl ausgeführt.

Großschreibtaste (Caps Lock)

Die Großschreibtaste aktiviert den Großschreibmodus (Anzeige CapsLK leuchtet). Im Großschreibmodus werden alle Buchstaben als Großbuchstaben ausgegeben. Bei einer mehrfach beschrifteten Taste wird das obere, linke Zeichen ausgegeben. Den Großschreibmodus können Sie mit der Umschalttaste ausschalten.

Umschalttaste (Shift)

Die Umschalttaste ermöglicht die Ausgabe von Großbuchstaben. Bei einer mehrfach beschrifteten Taste wird das obere, linke Zeichen ausgegeben.

Taste Fn

Die Taste Fn aktiviert die aufgedruckte Sonderfunktion einer mehrfach beschrifteten Taste (siehe "Tastenkombinationen"). Bei einer externen Tastatur müssen Sie an Stelle der Taste Fn die Tasten Strg + Alt gleichzeitig drücken.

Cursor-Tasten

Die Cursor-Tasten bewegen den Cursor entsprechend der Pfeilrichtung nach oben, nach unten, nach links oder nach rechts.

Taste Pause

Die Taste Pause unterbricht die Bildschirmausgabe. Mit einer beliebigen Taste können Sie die Bildschirmausgabe fortsetzen.

Starttaste

Die Starttaste ruft das Startmenü von Windows auf.

Menütaste

Die Menütaste ruft das Menü für das ausgewählte Objekt auf.

Virtueller Ziffernblock

Die Tastatur Ihres Notebook hat keinen separaten Ziffernblock. Damit Sie für bestimmte Anwendungen trotzdem die Tasten eines Ziffernblocks verwenden können, gibt es den virtuellen Ziffernblock. Auf der Tastatur erkennen Sie die Tasten des virtuellen Ziffernblocks an den Ziffern und Symbolen oben rechts auf den entsprechenden Tasten. Wenn Sie den virtuellen Ziffernblock eingeschaltet haben, können Sie die Zeichen ausgeben, die oben rechts auf den Tasten stehen.

/ ( ) = 7 { 8 [ 9 ] 0 } U I O P 1 J K L Ö M ; : - μ , . -

7 8 9 + 4 5 6 * 2 1 2 3 - 0 , +

Abbildung (Beispiel deutschesTastatur-Layout)

1 = Gültige Zeichen, wenn die Anzeige Num Lock nicht leuchtet (siehe Abschnitt "Statusanzeigen").

2 = Gültige Zeichen, wenn die Anzeige Num Lock leuchtet (siehe Abschnitt " Statusanzeigen").

Tastenkombinationen

Die nachfolgende Beschreibung der Tastenkombinationen gilt für das Betriebssystem Windows. In anderen Betriebssystemen und bei einigen Gerätetreibern können einige der nachfolgenden Tastenkombinationen außer Funktion sein.

Weitere Tastenkombinationen sind im Handbuch zu Ihrem Anwendungsprogramm beschrieben.

Tastenkombinationen werden folgendermaßen eingegeben:

▶ Halten Sie die erste Taste der Tastenkombination gedrückt.
Drücken Sie gleichzeitig die für die Funktion erforderliche Taste oder Tasten.

Bei einer externen Tastatur müssen Sie an Stelle der Taste Fn die Tasten Strg + Alt gleichzeitig drücken.

Suspend-Modus aus-/einschalten

Mit dieser Tastenkombination können Sie den Suspend-Modus aus- und einschalten.

Wireless LAN aus-/einschalten

Mit dieser Tastenkombination können Sie Wireless LAN aus- und einschalten.

Lautsprecher aus-/einschalten

Mit dieser Tastenkombination können Sie den Lautsprecher des Notebook aus- und einschalten.

Bildschirmausgabe umschalten

Wenn Sie einen externen Bildschirm angeschlossen haben, können Sie mit dieser Tastenkombination auswählen, auf welchem Bildschirm die Ausgabe erfolgen soll.

Die Bildschirmausgabe ist möglich:

• nur am LCD-Bildschirm des Notebook (LCD)
• nur am externen Bildschirm (CRT)
• gleichzeitig am LCD-Bildschirm des Notebook und am externen Bildschirm (LCD & CRT)

Lautstärke erhöhen

Diese Tastenkombination erhöht die Lautstärke der eingebauten Lautsprecher.

Lautstärke verringern

Diese Tastenkombination verringert die Lautstärke der eingebauten Lautsprecher.

Bildschirmhelligkeit erhöhen

Diese Tastenkombination erhöht die Bildschirmhelligkeit.

Bildschirmhelligkeit verringern

Diese Tastenkombination verringert die Bildschirmhelligkeit.

Alt +

Zwischen offenen Anwendungen wechseln

Mit dieser Tastenkombination können Sie zwischen mehreren geöffneten Anwendungen hin- und herwechseln.

Strg + Alt + Entf

Warmstart durchführen

Diese Tastenkombination startet das Notebook neu. Halten Sie bei der Eingabe dieser Tastenkombination die Tasten Strg und Alt gedrückt, und drücken Sie die Taste Entf Zuerst wird der Task-Manager angezeigt. Erst beim zweiten Mal wird der Warmstart ausgeführt.

Negativer Tabulatorsprung

Diese Tastenkombination bewegt den Cursor zum vorhergehenden Tabulatorstopp.

Tastenkombinationen mit den Windowstasten finden Sie in der Anleitung zu Ihrem Betriebssystem.

Länder- und Tastatureinstellungen

Wenn Sie die Länder- und Tastatureinstellungen ändern möchten, gehen Sie folgendermaßen vor:

▶ Klicken Sie auf Start – Systemsteuerung.
▶ Doppelklicken Sie auf Regions- und Sprachenoptionen.

Die aktuellen Einstellungen werden im Register Regionale Einstellungen angezeigt.

Wählen Sie Ländereinstellungen aus, die Sie gerne benutzen möchten.
▶ Klicken Sie auf Übernehmen.
▶ Klicken Sie auf die Schaltfläche Details... im Register Sprachen.
▶ Klicken Sie auf Hinzufügen..., um andere Tastaturlayouts zur Auswahl hinzuzufügen.
Wählen Sie im Feld Standard Eingabegebietsschema das Tastaturlayout aus, das Sie beim Starten des Notebook gerne benutzen möchten.
Klicken Sie auf Übernehmen und bestätigen Sie mit OK.

Touchpad und Touchpad-Tasten

Achten Sie darauf, dass das Touchpad nicht mit Schmutz, Flüssigkeiten oder Fett in Berührung kommt.

Berühren Sie das Touchpad nie mit schmutzigen Fingern.

Legen Sie keine schweren Gegenstände auf das Touchpad oder auf die Touchpad-Tasten.

1 2

Mit dem Touchpad können Sie den Zeiger auf dem Bildschirm bewegen. Die Touchpad-Tasten dienen zur Auswahl und Ausführung von Befehlen. Sie entsprechen den Tasten einer herkömmlichen Maus.

1 = Touchpad

2 = Touchpad-Tasten

Zeiger bewegen

▶ Bewegen Sie Ihren Finger über das Touchpad.

Der Zeiger bewegt sich.

Objekt auswählen

▶ Bewegen Sie den Zeiger auf das gewünschte Objekt.
Tippen Sie einmal auf das Touchpad oder drücken Sie einmal die linke Taste.

Das Objekt ist ausgewählt.

Befehl ausführen

▶ Bewegen Sie den Zeiger auf das gewünschte Feld.
Tippen Sie zweimal auf das Touchpad oder drücken Sie zweimal die linke Taste.

Der Befehl wird ausgeführt.

Objekt ziehen

▶ Wählen Sie das gewünschte Objekt aus.
▶ Halten Sie die linke Taste gedrückt und verschieben Sie das Objekt mit dem Finger auf dem Touchpad an die gewünschte Stelle.

Das Objekt ist verschoben.

LCD-Bildschirm

Hinweise zum LCD-Bildschirm

In Notebooks der Fujitsu Siemens Computers GmbH werden hochwertige TFT-Bildschirme eingebaut. TFT-Bildschirme werden technisch bedingt für eine spezifische Auflösung hergestellt. Eine optimale und scharfe Darstellung kann nur in der für den jeweiligen TFT-Bildschirm bestimmten Auflösung gewährleistet werden. Eine von der Spezifikation abweichende Bildschirmauflösung kann zu einer unscharfen Darstellung führen.

Unter Bildschirmauflösung versteht man die Anzahl der waagerechten und senkrechten Pixel ("Picture Element" = Bildelement), aus denen sich die Bildschirmanzeige zusammensetzt. So steht z. B. "WUXGA" für 1920 x 1200 Pixel. Jedes Pixel setzt sich aus drei sogenannten Subpixeln (Bildpunkten) der Farben Rot, Grün und Blau zusammen. In Summe besteht somit ein WUXGA-Bildschirm aus 1920 x 1200 x 3 = 6.912.000 Subpixeln.

Häufig verwendete Bildschirmauflösungen Anzahl der Pixel
XGA 1024 x 768
WXGA 1280 x 800
SXGA 1280 x 1024
SXGA+ 1400 x 1050
WXGA+ 1440 x 900
UXGA 1600 x 1200
WSXGA 1680 x 1050
WUXGA 1920 x 1200

Die Bildschirmauflösung des LCD-Bildschirms Ihres Notebook ist bei Auslieferung optimal eingestellt.

Helle oder dunkle Bildpunkte

Nach dem heutigen Stand der Produktionstechnik kann eine absolut fehlerfreie Bildschirmanzeige nicht garantiert werden. Es können einige wenige konstant helle oder dunkle Bildpunkte vorhanden sein. Die maximal zulässige Anzahl solcher fehlerhaften Bildpunkte wird durch die strenge internationale Norm ISO 13406-2 (Klasse II) festgelegt.

Beispiel:

Ein 15"-LCD-Bildschirm mit der Auflösung 1024 x 768 hat 1024 x 768 = 786432 Pixel. Jedes Pixel besteht aus drei Subpixeln (Rot, Grün und Blau), sodass sich fast 2,4 Millionen Subpixel ergeben. Laut ISO 13406-2 (Klasse II) dürfen maximal 4 Pixel und zusätzlich 5 Subpixel defekt sein, d. h. in Summe 17 fehlerhafte Subpixel. Das ist ein Anteil von etwa 0,0007 % der gesamten Subpixel!

Hintergrundbeleuchtung

TFT-Bildschirme werden mit einer Hintergrundbeleuchtung betrieben. Die Leuchtkraft der Hintergrundbeleuchtung kann sich über den Nutzungszeitraum des Notebook verringern. Jedoch können Sie die Helligkeit Ihres Bildschirms individuell einstellen.

Bildschirmeinstellungen

Auflösung einstellen

Die Bildschirmauflösung des LCD-Bildschirms Ihres Notebook ist bei Auslieferung optimal eingestellt.

Schriftgrad ändern

Sie können unter Start – Systemsteuerung – Darstellung und Designs – Anzeige – Einstellungen im Feld Schriftgrad zwischen einer größeren und einer kleineren Schriftart wählen.

Anzeige auf dem LCD-Bildschirm und einem externen Bildschirm synchronisieren

Ihr Notebook unterstützt die gleichzeitige Anzeige auf dem LCD-Bildschirm und einem externen Bildschirm. Mit der Tastenkombination + 4 können Sie zwischen nur LCD-Bildschirm, nur externem Bildschirm und LCD-Bildschirm und externem Bildschirm hin- und herschalten. Die letzte Einstellung ist nützlich, wenn Sie eine hohe Auflösung und eine hohe Bildwiederholfrequenz auf einem externen Bildschirm wünschen.

Akku

Der Akku ist eine entscheidende Komponente Ihres Notebook. Im mobilen Einsatz versorgt der eingebaute Akku das Notebook mit der erforderlichen Energie. Sie können die Lebensdauer des Akkus erhöhen, wenn Sie den Akku sachgerecht pflegen. Die durchschnittliche Lebensdauer eines Akkus beträgt etwa 500 Lade-/Entladezyklen.

Wenn Sie die verfügbaren Energiesparfunktionen nutzen, können Sie die Betriebszeit des Akkus erhöhen.

Akku aufladen, pflegen und warten

Der Akku des Notebook kann nur dann aufgeladen werden, wenn die Umgebungstemperatur zwischen 5 °C und max. 35 °C liegt.

Den Akku können Sie aufladen, indem Sie das Notebook an den Netzadapter anschließen (siehe "Netzadapter anschließen").

Sie können die Lebensdauer des Akkus verlängern, indem Sie ihn vollständig entladen, bevor Sie ihn wieder aufladen. Lassen Sie dazu Ihr Notebook im Akkubetrieb eingeschaltet. Bei niedrigem Akkustand ertönt ein Warnton. Wenn Sie den Netzadapter nicht innerhalb von fünf Minuten nach dem Warnton anschließen, schaltet sich Ihr Notebook automatisch aus.

Informationen über die Ladezeit des Akkus finden Sie im Kapitel "Technische Daten".

Ladezustand überwachen

Zur Überwachung der Akkukapazität unter Windows gehört ein "Akkuladezustandsmesser", der sich in der Task-Leiste befindet. Wenn Sie den Zeiger auf das Akku-Symbol positionieren, wird Ihnen der Akkuladezustand angezeigt.

Akku lagern

Die Lagerung des Akkus sollte bei einer Temperatur zwischen 0 °C und +30 °C in trockener Umgebung erfolgen. Je geringer die Lagertemperatur ist, desto geringer ist die Selbstentladung.

Wenn Sie Akkus über einen längeren Zeitraum (länger als zwei Monate) lagern, sollte der Ladezustand etwa 30% sein. Um eine Tiefentladung zu verhindern, überprüfen Sie in regelmäßigen Abständen den Ladezustand des Akkus.

Um die optimale Ladekapazität des Akkus nutzen zu können, sollten Sie den Akku vollständig entladen und anschließend wieder aufladen.

Wenn Sie Akkus längere Zeit nicht benutzen, nehmen Sie die Akkus aus dem Notebook. Lagern Sie die Akkus nicht im Gerät!

Ladezustand überwachen

Zur Überwachung der Akkukapazität unter Windows gehört ein "Akkuladezustandsmesser", der sich in der Task-Leiste befindet. Wenn Sie den Zeiger auf das Akku-Symbol positionieren, wird Ihnen der Akkuladezustand angezeigt.

Akku aus- und einbauen

Verwenden Sie nur Akkus, die von Fujitsu Siemens Computers für Ihr Notebook freigegeben wurden.

Wenden Sie keine Gewalt an, wenn Sie einen Akku ein- oder ausbauen.

Achten Sie darauf, dass keine Fremdkörper in die Akku-Anschlüsse gelangen.

Akku ausbauen

▶ Schalten Sie Ihr Notebook aus und ziehen Sie den Netzstecker aus der Steckdose.
▶ Schließen Sie den LCD-Bildschirm, sodass er spürbar einrastet.
▶ Ziehen Sie alle am Notebook angeschlossenen Leitungen.
Drehen Sie das Notebook um und legen Sie es auf eine stabile, ebene und saubere Unterlage. Legen Sie gegebenenfalls ein rutschfestes Tuch auf diese Unterlage, um Kratzer am Notebook zu vermeiden.

▶ Schieben Sie die Akkuverriegelung in Pfeilrichtung (1).
▶ Schieben Sie die Release-Taste in Pfeilrichtung (2) und halten Sie sie fest.
Ziehen Sie den Akku aus dem Akkufach heraus (3).

Akku einbauen

▶ Schieben Sie den Akku in das Akkufach, bis er einrastet (1).
▶ Schieben Sie die Akkuverriegelung in Pfeilrichtung (2).

Energiesparfunktionen nutzen

Wenn Sie die möglichen Energiesparfunktionen nutzen, verbraucht das Notebook weniger Energie. Dadurch können Sie im Akkubetrieb länger arbeiten, bevor Sie den Akku wieder aufladen müssen.

Wenn Sie die Arbeit mit Ihrem Notebook für eine bestimmte Zeit unterbrechen und später weiterarbeiten wollen, können Sie Energieoptionen, wie z. B. Standby oder Ruhezustand einstellen.

Wenn Sie mit einem Netzwerk oder dem Internet verbunden sind, raten wir von einem Umschalten in einen Energiesparmodus ab, weil dadurch Ihre Verbindung unterbrochen wird.

Wenn Sie das Notebook längere Zeit nicht benötigen, beenden Sie zuerst den Energiesparmodus und schalten Sie dann das Notebook aus.

Schalten Sie das Notebook niemals aus, während es sich in einem Energiesparmodus befindet.

Wenn sich das Notebook in einem Energiesparmodus befindet:

• Schließen Sie keine externen Geräte an.
• Trennen Sie das Notebook nicht von externen Geräten.
• Schalten Sie das Notebook nicht ein, solange der eingebaute Akku leer ist.
• Ändern Sie nicht den Speicherausbau.
• Stecken oder ziehen Sie keine PC-Card oder ExpressCard.

Wenn Sie den LCD-Bildschirm zuklappen, schaltet sich das Notebook automatisch in einen Energiesparmodus.

Die Energiesparfunktionen können Sie unter Start – Systemsteuerung – Leistung und Wartung – Energieoptionen vornehmen. Bei Windows ist standardmäßig der Ruhezustand aktiviert.

Festplatte

Die Festplatte ist das wichtigste Speichermedium Ihres Notebook. Wenn Sie Anwendungen und Dateien von CD/DVDs auf Ihre Festplatte kopieren, können Sie dort wesentlich schneller und damit effizienter arbeiten.

Wenn auf die Festplatte zugegriffen wird, leuchtet die Laufwerksanzeige.

CD/DVD-Datenspeicher-Formate und CD/DVD-Laufwerk (geräteabhängig)

CD/DVD-Datenspeicher-Formate

Ihr Notebook wird mit einem CD/DVD-Laufwerk ausgeliefert. Je nach Variante ist Ihr Notebook mit einem DVD±RW Dual-Laufwerk, mit einem Multi-Format-DVD-Laufwerk mit Double-Layer-Unterstützung oder einem Super-Multi-Format DVD±RW DL LF (Double Layer mit Label Flash Support)-Laufwerk ausgestattet.

CD/DVD-Laufwerke können unterschiedliche CDs oder DVDs entweder nur lesen oder lesen und beschreiben. Nachfolgend ist die Bedeutung der jeweiligen CD- oder DVD-Typen beschrieben:

CD-ROM

Abkürzung für Compact Disc – Read Only Memory. Eine CD-ROM ist ein optischer Datenspeicher, der maximal 700 MByte Daten enthalten kann. Diese Daten können nicht geändert werden.

CD-R

Abkürzung für Compact Disc Recordable. Eine CD-R ist ein optischer Datenspeicher, der nur einmal mit maximal 700 MByte Daten beschrieben werden kann. Danach können diese Daten nicht geändert, aber beliebig oft gelesen werden.

CD-RW

Abkürzung für Compact Disc ReWriteable. Eine CD-RW ist ein optischer Datenspeicher, der nahezu beliebig oft neu mit maximal 700 MByte Daten beschrieben werden kann. D.h. die Daten können gelöscht und geändert werden.

DVD (DVD-ROM und DVD-Video)

Abkürzung für Digital Versatile Disc oder Digital Video Disc. Eine DVD ist ein optischer Datenspeicher, der maximal 17 GByte Daten enthalten kann. Diese Daten können nicht geändert werden.

DVD+R / DVD-R

Abkürzung für Digital Versatile Disc Recordable oder Digital Video Disc Recordable. Eine DVD+R oder eine DVD-R ist ein optischer Datenspeicher, der nur einmal mit maximal 4,7 Gbyte Daten beschrieben werden kann. Danach können diese Daten nicht geändert, aber beliebig oft gelesen werden.

DVD+R und DVD-R sind unterschiedliche Standards. DVD+R und DVD-R können nur von Laufwerken beschrieben werden, die den jeweiligen Standard unterstützen.

DVD+RW / DVD-RW

Abkürzung für Digital Versatile Disc oder Digital Video Disc ReWriteable. Eine DVD+RW oder eine DVD-RW ist ein optischer Datenspeicher, der nahezu beliebig oft neu mit maximal 4,7 GByte Daten beschrieben werden kann. D.h. die Daten können gelöscht und geändert werden.

DVD+RW und DVD-RW sind unterschiedliche Standards. DVD+RW und DVD-RW können nur von Laufwerken beschrieben werden, die den jeweiligen Standard unterstützen.

DVD+R DL / DVD-R DL (Double Layer)

Abkürzung für Digital Versatile Disc Recordable Double Layer oder Digital Video Disc Recordable Double Layer. Eine DVD+R DL oder eine DVD-R DL ist ein optischer Datenspeicher, der nur einmal mit maximal 8,5 GByte Daten beschrieben werden kann. Danach können diese Daten nicht geändert, aber beliebig oft gelesen werden.

DVD-R LF (mit Label Flash Support)

Abkürzung für Digital Versatile Disc Recordable Label Flash. Eine DVD-R LF ist ein optischer Datenspeicher, der nur einmal mit maximal 4,7 GByte Daten beschrieben werden kann. Danach können diese Daten nicht geändert, aber beliebig oft gelesen werden. Der Datenspeicher ist zum direkten Beschriften mit Label Flash geeignet.

CD/DVD-Laufwerke (geräteabhängig)

Multi-Format-DVD-Laufwerk mit Double-Layer-Unterstützung

Mit dem Multi-Format-DVD-Laufwerk mit Double-Layer-Unterstützung können Sie alle oben genannten optischen Datenspeicher lesen. Sie können auch CD-R, CD-RW, DVD+R, DVD+RW, DVD-R, DVD-RW und DVD+R DL beschreiben.

Lassen Sie sich im Fachhandel beraten, wenn Sie nicht sicher sind, welcher CD- oder DVD-Typ für Ihren Anwendungsfall am besten geeignet ist, z. B. Daten sichern, Filme aufzeichnen, Bilder speichern usw.

Super-Multi-Format DVD±RW DL LF (Double Layer mit Label Flash Support)-Laufwerk

Mit dem Super-Multi-Format-DVD-Laufwerk mit Double-Layer-Unterstützung und Label Flash Support können Sie alle oben genannten optischen Datenspeicher lesen. Sie können auch CD-R, CD-RW, DVD+R, DVD+RW, DVD+R DL, DVD-R, DVD-RW, DVD-R DL und DVD-RAM beschreiben.

Lassen Sie sich im Fachhandel beraten, wenn Sie nicht sicher sind, welcher CD- oder DVD-Typ für Ihren Anwendungsfall am besten geeignet ist, z. B. Daten sichern, Filme aufzeichnen, Bilder speichern usw.

Die Funktion Label Flash kann nur mit geeigneten Label Flash Datenspeicher verwendet werden. Das Beschriften des Datenspeichern benötigt, je nach Qualitätseinstellung, etwas Zeit.

Achten Sie darauf, dass Sie den Label Flash Datenspeicher zum Beschriften richtig herum einlegen, ansonsten sind ihre gebrannten Daten nicht mehr lesbar.

CD/DVDs handhaben

Beachten Sie folgende Hinweise beim Umgang mit CD/DVDs:

• Berühren Sie niemals die Oberfläche einer CD/DVD. Fassen Sie die CD/DVD nur am Rand an!
• Bewahren Sie die CD/DVD immer in ihrer Hülle auf. Sie vermeiden dadurch, dass die CD/DVD verstaubt, zerkratzt oder sonst wie beschädigt wird.
• Schützen Sie die CD/DVD vor Staub, mechanischer Vibration und direkter Sonnenbestrahlung!
• Lagern Sie die CD/DVD nicht an zu warmen oder feuchten Orten.

Um die optimale Schreibgeschwindigkeit ausnutzen zu können, verwenden Sie CD-Rohlinge mit der Aufschrift "Multispeed" oder "High Speed".

CD/DVD einlegen oder entnehmen

Manuelle Entnahme (Notentnahme)

2 1

Das Notebook muss eingeschaltet sein.

▶ Drücken Sie auf die Einlege-/Entnahme-taste (1).

Die Laufwerksschublade öffnet sich.

Ziehen Sie die Laufwerksschublade (2) vorsichtig ganz heraus.

▶ Legen Sie die CD/DVD mit der beschrifteten Seite nach oben in die Laufwerksschublade.

oder

▶ Entnehmen Sie eine eingelegte CD/DVD.

▶ Schieben Sie die Laufwerksschublade wieder zu, bis sie spürbar einrastet.

Wenn der Strom ausfällt oder das Laufwerk beschädigt ist, können Sie die CD/DVD manuell entnehmen.

▶ Schalten Sie Ihr Notebook aus.

Drücken Sie mit einem Stift oder einem Draht (z. B. Büroklammer) fest in die Öffnung (1).

Die Laufwerksschublade springt auf. Sie können die Laufwerksschublade (2) nun aus dem Laufwerk herausziehen.

Regionalcodes für DVD-Filme und DVD-Abspielgeräte

DVD-Filme und DVD-Abspielgeräte (wie z. B. das DVD-Laufwerk Ihres Notebook) sind grundsätzlich mit einem Regionalcode versehen. Die Regionalcodes von DVD-Film und DVD-Abspielgerät müssen übereinstimmen, damit die Wiedergabe des DVD-Films möglich ist.

Es gibt sechs verschiedene Regionalcodes:

• Regionalcode 1: USA und Kanada
• Regionalcode 2: Ägypten, Europa, Japan, Südafrika und der Nahe Osten
• Regionalcode 3: Südostasien (u.a. Hongkong, Indonesien, Philippinen, Südkorea, Taiwan)
- Regionalcode 4: Australien, Neuseeland, Südostpazifik, Mittel- und Südamerika und die Karibik
• Regionalcode 5: Afrika (außer Südafrika), Indien und die ehemaligen Staaten der UdSSR
• Regionalcode 6: China

Das DVD-Laufwerk Ihres Notebook unterstützt die Funktion RPC-II (Phase II System of Regional Playback Control). Diese Funktion erlaubt dem Endbenutzer, bis zu fünfmal den Regionalcode des Laufwerks zu verändern, um entsprechende DVD-Filme abzuspielen. Danach bleibt der zuletzt gewählte Regionalcode erhalten und kann nicht mehr geändert werden.

Wenn ein DVD-Film in allen Regionen abspielbar sein soll, hat er den Regionalcode 0.

Sie sollten vor dem Kauf eines DVD-Films überprüfen, dass der Regionalcode des DVD-Films mit dem eingestellten Regionalcode des DVD-Laufwerks in Ihrem Notebook übereinstimmt.

AutoPlay-Funktion des CD/DVD-Laufwerks anpassen

Windows XP arbeitet mit AutoPlay-Funktion. Das heißt, Sie können in Windows XP festlegen, wie verschiedene CD- oder DVD-Typen behandelt werden.

Sie können die AutoPlay-Funktion des CD/DVD-Laufwerks Ihren Bedürfnissen entsprechend einstellen, .z. B. dass beim Einlegen einer Audio-CD der Media Player startet und die Audio-CD automatisch abgespielt wird.

Gehen Sie wie nachfolgend beschrieben vor:

Klicken Sie auf das Menü Start und dann auf Arbeitsplatz.
Es erscheint das Arbeitsplatz-Fenster.
Wählen Sie das CD/DVD-Symbol aus, das Sie ändern wollen und klicken Sie es mit der rechten Maus- oder Touchpad-Taste an.

Es erscheint ein Kontextmenü.

▶ Klicken Sie auf Eigenschaften.
▶ Klicken Sie auf die Registerkarte AutoPlay.
▶ Passen Sie die AutoPlay-Funktion an Ihre Bedürfnisse an.

Bitte beachten Sie, dass Sie für jeden einzelnen CD/DVD-Inhaltstyp die gewünschte Aktion auswählen und mit Übernehmen bestätigen müssen.

Lautsprecher

1 = Interner Lautsprecher

In Ihrem Notebook ist ein Lautsprecher (1) eingebaut.

Wenn Sie einen Kopfhörer oder externe Lautsprecher anschließen, wird der interne Lautsprecher ausgeschaltet.

Lautstärke einstellen

▶ Stellen Sie die gewünschte Lautstärke mit der Tastenkombination Fn + F5 oder Fn + F6 ein.

oder

Wählen Sie unter Start – Programme – Zubehör – Unterhaltungsmedien den Eintrag Lautstärkeregelung, um die Lautstärke über Windows einzustellen.

Integriertes 56k-Modem

Das integrierte 56k-Modem unterstützt sämtliche Anwendungen in der Datenkommunikation, wie:

• Modem-Betrieb: Highspeed-Downloads mit bis zu 56.000 bit/s (V.9x). Rückwärtskompatibel zu V.34 Modems.
• Fax-Betrieb: Senden und Empfangen bis zu 14.400 bit/s
• einfache Länderanpassung per Programm

Das Modem entspricht der EU-Richtlinie 91/263/EEC (Telekommunikationsendgeräte-Richtlinie) und wurde in Übereinstimmung mit der Richtlinie TBR-21 überprüft.

Das Modem kann in folgenden Ländern betrieben werden:

Mehrfrequenzwahlverfahren (MFW)

Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Großbritannien, Holland, Irland, Island, Italien, Luxemburg, Norwegen, Österreich, Portugal, Schweden, Schweiz und Spanien.

Impulswahlverfahren (IWV):

Belgien, Frankreich, Holland und Italien.

Zusätzlich auch in: Polen, Slowenien, Südafrika und Ungarn.

Notebook-Modem an den Telefonanschluss anschließen

▶ Schließen Sie die Modemleitung am Modemanschluss des Notebook an (1).
▶ Schließen Sie die Modemleitung (2) am länderspezifischen Telefonadapter (3) an.
▶ Schließen Sie die Modemleitung an Ihrem Telefonanschluss an (4).

Bitte beachten Sie, dass die Telefon- oder Datenleitung belegt ist, wenn Ihr Modem an Ihrem Telefonanschluss angeschlossen ist, und dass Sie Ihr Telefon dann nicht verwenden können. Ziehen Sie den Modemstecker aus Ihrem Telefonanschluss, wenn Sie Ihre Internetsitzung oder den Faxbetrieb beendet haben, und schließen Sie die Telefonleitung wieder an.

Funkkomponenten: Wireless LAN

Der Einbau eines von der Fujitsu Siemens Computers GmbH nicht zugelassenen Wireless LAN-Moduls macht die für dieses Gerät erteilten Zulassungen (CE!) ungültig.

In Ihrem Notebook ist Wireless LAN integriert.

Wireless LAN-Modul ein- und ausschalten

Überprüfen Sie, ob das Wireless LAN-Modul in der installierten Wireless LAN-Software aktiviert/deaktiviert ist.

Die Anzeige Wireless LAN leuchtet, wenn das Wireless LAN-Modul eingeschaltet ist.

▶ Schalten Sie das Wireless LAN-Modul mit der Tastenkombination Fn + F2 ein- oder aus (siehe Kapitel "Tastenkombinationen").

Nähere Informationen zur Benutzung von Wireless LAN finden Sie im zugehörigen Handbuch oder in den Hilfe-Dateien (siehe Kapitel "Informationsquellen").

Ethernet und LAN

Das interne LAN-Modul Ihres Notebook unterstützt Ethernet-LAN (10/100 Mbps). Mit dem LAN-Modul können Sie eine Verbindung zu einem lokalen Netzwerk (LAN = Local Area Network) herstellen.

▶ Schließen Sie die LAN-Leitung am LAN-Anschluss des Notebook an (1).
▶ Schließen Sie die LAN-Leitung an Ihrem Netzwerkanschluss an (2).

Ihr Netzwerkadministrator kann Ihnen beim Konfigurieren und Verwenden von LAN-Verbindungen behilflich sein.

Sicherheitsfunktionen

Ihr Notebook verfügt über verschiedene Sicherheitsfunktionen, mit denen Sie Ihr System und Ihre persönlichen Daten vor unbefugtem Zugriff schützen können.

In diesem Kapitel erfahren Sie, wie Sie diese Funktionen einsetzen und welche Vorteile sie bieten.

Bedenken Sie, dass Sie in einigen Fällen, wenn Sie z. B. Ihr Passwort vergessen haben, auch Sie selbst nicht mehr auf Ihr System und Ihre Daten zugreifen können. Beachten Sie deshalb nachfolgende Hinweise:

• Sichern Sie in regelmäßigen Zeitabständen Ihre Daten auf externen Datenträgern, z. B. auf externe Festplatten, CDs oder DVDs.
• Bei einigen Sicherheitsfunktionen müssen Sie Passwörter vergeben. Notieren Sie sich die Passwörter und bewahren Sie sie sicher auf.

Wenn Ihnen die Passwörter verloren gehen, müssen Sie sich an unseren Help Desk wenden. Das Löschen der Passwörter stellt keinen Garantiefall dar und ist daher kostenpflichtig.

Kurzübersicht über die Sicherheitsfunktionen

Sicherheitsfunktion	Art des Schutzes Vorbereitung
Kensington Lock	Mechanisch robustes Stahlkabel mit Schloss	Kensington MicroSaver (optionales Zubehör) anbringen und abschließen
BIOS-Passwortschutz	Passwortschutz für BIOS-Setup-Utility und Betriebssystem mit Supervisor- und User-Passwort.	Im BIOS-Setup-Utility mindestens ein Supervisor-Passwort festlegen und nach Wunsch den Passwortschutz für das Betriebssystem aktivieren.

Kensington Lock anwenden

▶ Bringen Sie den Kensington MicroSaver an der Vorrichtung Ihres Notebook an.

Passwortschutz im BIOS-Setup-Utility einrichten

Bevor Sie die verschiedenen Möglichkeiten des Passwortschutzes im BIOS-Setup-Utility für Ihre Datensicherheit nutzen, beachten Sie bitte folgende Hinweise:

• Notieren Sie sich die Passwörter und bewahren Sie sie sicher auf. Wenn Sie Ihr Supervisor-Passwort vergessen, können Sie nicht mehr auf Ihr Notebook zugreifen. Das Löschen des Passworts stellt keinen Garantiefall dar und ist daher kostenpflichtig.
• Sichern Sie in regelmäßigen Zeitabständen Ihre Daten auf externen Datenträgern, z. B. auf externe Festplatten, CDs oder DVDs.

Ihr Passwort kann maximal acht Zeichen lang sein und kann aus Buchstaben und Ziffern bestehen. Sie müssen zwischen Groß- und Kleinschreibung unterscheiden.

Schutz des BIOS-Setup-Utility (Supervisor- und User-Passwort)

Wenn Sie diese Betriebsanleitung auf dem Bildschirm geöffnet haben, empfehlen wir Ihnen, die nachstehenden Anweisungen auszudrucken. Denn Sie können die Anweisungen beim Einrichten des Passwortes nicht auf dem Bildschirm aufrufen.

Sowohl mit dem Supervisor- als auch mit dem User-Passwort verhindern Sie die unbefugte Benutzung des BIOS-Setup-Utility. Mit dem Supervisor-Passwort haben Sie Zugriff auf alle Funktionen des BIOS-Setup-Utility, mit dem User-Passwort nur auf einen Teil der Funktionen. Sie können nur dann ein User-Passwort einstellen, wenn bereits ein Supervisor-Passwort vergeben wurde.

Wie Sie das BIOS-Setup-Utility aufrufen und bedienen, ist im Kapitel "Einstellungen im BIOS-Setup-Utility" beschrieben.

Supervisor- und User-Passwort vergeben

Rufen Sie das BIOS-Setup-Utility auf und wählen Sie das Menü Security aus.
▶ Markieren Sie das Feld Set Supervisor Password und drücken Sie die Eingabetaste.
Mit Enter new Password: werden Sie daraufhin aufgefordert, ein Passwort einzugeben.

▶ Geben Sie das Passwort ein und drücken Sie die Eingabetaste.

Mit Confirm new Password werden Sie aufgefordert, das Passwort zu bestätigen.

▶ Geben Sie das Passwort noch einmal ein und drücken Sie die Eingabetaste.

Mit Changes have been saved erhalten Sie eine Bestätigung, dass das neue Passwort gespeichert wurde.

Für die Vergabe des User-Passworts wählen Sie das Feld Set User Password und gehen genauso vor wie bei der Einrichtung des Supervisor-Passworts.

Wenn Sie keine weiteren Einstellungen vornehmen wollen, können Sie das BIOS-Setup-Utility beenden.

Wählen Sie im Menü Exit den Punkt Exit Saving Changes.
▶ Wählen Sie und drücken Sie die Eingabetaste.

Das Notebook startet neu, und das neue Passwort ist wirksam. Wenn Sie nun das BIOS-Setup-Utility aufrufen wollen, müssen Sie erst Ihr Supervisor- oder Ihr User-Passwort eingeben. Beachten Sie bitte, dass Sie mit dem User-Passwort nur auf wenige BIOS-Einstellungen Zugriff haben.

Supervisor- oder User-Passwort ändern

Das Supervisor-Passwort können Sie nur verändern, wenn Sie sich beim BIOS-Setup-Utility mit dem Supervisor-Passwort angemeldet haben.

▶ Rufen Sie das BIOS-Setup-Utility auf und wählen Sie das Menü Security aus.
▶ Gehen Sie bei der Passwortänderung genauso vor wie bei der Passwortvergabe.

Passwörter aufheben

Um ein Passwort aufzuheben, ohne ein neues einzustellen, gehen Sie folgendermaßen vor:

▶ Rufen Sie das BIOS-Setup-Utility auf und wählen Sie das Menü Security aus.
Markieren Sie das Feld Set Supervisor Password bzw. Set User Password und drücken Sie die Eingabetaste.

Mit Enter current Password werden Sie daraufhin aufgefordert, das aktuelle Passwort einzugeben.

Mit Enter new Password werden Sie daraufhin aufgefordert, ein neues Passwort einzugeben.

▶ Drücken Sie bei dieser Aufforderung zweimal die Eingabetaste.
▶ Wählen Sie im Menü Exit den Punkt Exit Saving Changes.
▶ Wählen Sie und drücken Sie die Eingabetaste.

Das Notebook startet neu, und das Passwort ist aufgehoben.

Mit dem Supervisor-Passwort heben Sie gleichzeitig die Wirksamkeit des User-Passworts auf.

Passwortschutz des Betriebssystems

Mit dem Supervisor-Passwort, das Sie im BIOS-Setup-Utility vergeben haben (siehe Abschnitt "Passwortschutz im BIOS-Setup-Utility einrichten"), können Sie auch das Starten des Betriebssystems sperren.

Systemschutz aktivieren

Um den Systemschutz zu aktivieren, vergeben Sie ein Passwort.

Mit der Vergabe des Passworts wird automatisch der Systemschutz aktiviert. Beim nächsten Neustart des Notebook werden Sie aufgefordert, Ihr Passwort (das Supervisor-Passwort) einzugeben.

Systemschutz aufheben

Um den Systemschutz aufzuheben, heben Sie das Passwort auf

Wenn Sie das Passwort aufheben, wird der Systemschutz automatisch aufgehoben. Beim nächsten Neustart des Notebook besteht kein Passwortschutz mehr für das System.

Anschließen externer Geräte

Beachten Sie auf jeden Fall die Sicherheitshinweise im Kapitel "Wichtige Hinweise", bevor Sie Geräte an das Notebook anschließen oder vom Notebook trennen.

Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Leitungen während eines Gewitters.

Ziehen Sie nie an der Leitung, wenn Sie sie lösen! Fassen Sie immer am Stecker an. Halten Sie die nachfolgend beschriebene Reihenfolge ein, wenn Sie externe Geräte an das Notebook anschließen oder vom Notebook trennen:

Geräte an das Notebook anschließen

1. Das Notebook und alle externen Geräte ausschalten.
2. Den Netzstecker des Notebook und aller betroffenen Geräte aus den Steckdosen ziehen.
3. Die Leitungen für alle externen Geräte entsprechend den mitgelieferten Anweisungen anschließen.
4. Alle Netzstecker in die Steckdosen stecken.

Geräte vom Notebook trennen

1. Das Notebook und alle externen Geräte ausschalten.
2. Den Netzstecker des Notebook und aller betroffenen Geräte aus den Steckdosen ziehen.
3. Die Leitungen für alle externen Geräte entsprechend den mitgelieferten Anweisungen lösen.

Für einige der externen Geräte müssen Sie spezielle Software (z. B. Treiber) installieren und einrichten (siehe Dokumentation für das externe Gerät und für das Betriebssystem).

Anschlüsse

1 = Modemanschluss
2 = Kensington Lock-Vorrichtung
3 = USB-Anschluss
4 = USB-Anschluss
5 = Mikrofonanschluss

6 = Kopfhöreranschluss
7 = LAN-Anschluss
8 = Bildschirmanschluss

Externen Bildschirm anschließen

Sie können einen externen Bildschirm an das Notebook anschließen.

▶ Schalten Sie das Notebook und den externen Bildschirm aus.
▶ Schließen Sie die Datenleitung des externen Bildschirms an den Bildschirmanschluss Ihres Notebook an.
▶ Schalten Sie zuerst den externen Bildschirm und dann das Notebook ein.

Mit Hilfe der Tastenkombination Fn + F4 können Sie zwischen dem externen Bildschirm und dem LCD-Bildschirm des Notebook hin- und herschalten.

Sie können dasselbe Bild auf dem externen Bildschirm und dem LCD-Bildschirm des Notebook gleichzeitig anzeigen.

Bildwiederholfrequenz für Ihren externen Bildschirm einstellen

Die richtige Einstellung der Bildwiederholfrequenz ist wichtig, damit das Bild nicht flimmert.

Wählen Sie dazu im Menü Start – Systemsteuerung – Darstellung und Designs – Anzeige – Einstellungen – Erweitert – Monitor den Bildschirmtyp aus.
▶ Wählen Sie nun die Registerkarte Adapter.
▶ Passen Sie die Bildwiederholfrequenz an und klicken Sie auf Übernehmen.

Bei der Einstellung einer zu hohen Bildwiederholfrequenz kann Ihr Bildschirm beschädigt werden. Entnehmen Sie die maximal mögliche Bildwiederholfrequenz bitte der im Lieferumfang Ihres Bildschirms enthaltenen Dokumentation.

USB-Geräte anschließen

An die USB-Anschlüsse können Sie externe Geräte anschließen, die ebenfalls eine USB-Schnittstelle haben (z. B. einen Drucker, einen Scanner oder ein Modem).

USB-Geräte sind hot-plug-fähig. Daher können die Leitungen von USB-Geräten bei eingeschaltetem System angeschlossen und gelöst werden.

Bei USB 1.x beträgt die maximale Datentransferrate 12 Mbit/s.

Bei USB 2.x beträgt die Datentransferrate bis zu 480 Mbit/s.

Weitere Informationen finden Sie in der Dokumentation zu den USB-Geräten.

▶ Schließen Sie die Datenleitung an das externe Gerät an.
▶ Schließen Sie die Datenleitung an einen USB-Anschluss des Notebook an.

Gerätetreiber

Einige USB-Geräte werden automatisch von Ihrem Betriebssystem erkannt und installiert. Neuere Geräte müssen jedoch von der CD/DVD installiert werden, die mit dem Gerät geliefert wurde. Folgen Sie bei der Installation unbedingt den mitgelieferten Anweisungen.

Externe Audiogeräte anschließen

Mikrofonanschluss

Über den Mikrofonanschluss können Sie ein externes Mikrofon an Ihr Notebook anschließen.

▶ Schließen Sie die Datenleitung an das externe Gerät an.
▶ Schließen Sie die Datenleitung am Mikrofonanschluss des Notebook an.

Kopfhöreranschluss (Lautsprecheranschluss)

Über den Kopfhöreranschluss können Sie einen Kopfhörer oder externe Lautsprecher an Ihr Notebook anschließen.

▶ Schließen Sie die Datenleitung an das externe Gerät an.
▶ Schließen Sie die Datenleitung am Kopfhöreranschluss des Notebook an.

Wenn Sie einen Kopfhörer oder externe Lautsprecher anschließen, wird der interne Lautsprecher ausgeschaltet.

Wenn Sie eine Leitung im Fachhandel kaufen, beachten Sie folgenden Hinweis:

Der Kopfhöreranschluss an Ihrem Notebook ist eine "3,5 mm Klinkenbuchse".

Wenn Sie Kopfhörer oder Lautsprecher anschließen wollen, brauchen Sie einen "3,5 mm Klinkenstecker".

Lautstärke einstellen

▶ Stellen Sie die gewünschte Lautstärke mit der Tastenkombination ein. Fn + F5 oder Fn + F6
oder
Wählen Sie unter Start - Programme - Zubehör - Unterhaltungsmedien den Eintrag Lautstärkeregelung, um die Lautstärke über Windows einzustellen.

Aus- und Einbau von Komponenten im Servicefall

Reparaturen am Notebook dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen oder unsachgemäße Reparaturen erlischt die Garantie und es können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr).

Sie dürfen nach Rücksprache mit der Hotline/Help Desk die in diesem Kapitel beschriebenen Komponenten selbst aus- und einbauen.

Wenn Sie ohne Rücksprache mit der Hotline/Help Desk Komponenten selbst aus- und einbauen, erlischt die Garantie Ihres Notebook.

Hinweise zum Einbauen und Ausbauen von Baugruppen und Bauelementen

• Schalten Sie Ihr Notebook aus und ziehen Sie den Netzstecker aus der Steckdose.
  • Bauen Sie den Akku aus.
• Gehen Sie vorsichtig mit den Verriegelungsmechanismen von Batterie und anderen Bauelementen um.
• Verwenden Sie niemals scharfe Objekte, wie z. B. Schraubendreher, Scheren oder Messer als Hebel, um Abdeckungen zu entfernen.

Baugruppen mit elektrostatisch gefährdeten Bauelementen (EGB) können durch den abgebildeten Aufkleber gekennzeichnet sein:

Wenn Sie Baugruppen mit EGB handhaben, müssen Sie folgende Hinweise unbedingt beachten:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Akku aus- und einbauen

Wie Sie den Akku aus- und wieder einbauen finden Sie im Kapitel "Arbeiten mit dem Notebook", Abschnitt "Akku aus- und einbauen" beschrieben.

CD/DVD-Laufwerk aus- und einbauen

Wenn Sie von der Hotline/Help Desk aufgefordert werden, das optische Laufwerk selbst aus- und einzubauen, gehen Sie wie folgt vor:

CD/DVD-Laufwerk ausbauen

▶ Schalten Sie Ihr Notebook aus und ziehen Sie den Netzstecker aus der Steckdose.
▶ Schließen Sie den LCD-Bildschirm, sodass er spürbar einrastet.
▶ Ziehen Sie alle am Notebook angeschlossenen Leitungen.
Drehen Sie das Notebook um und legen Sie es auf eine stabile, ebene und saubere Unterlage. Legen Sie gegebenenfalls ein rutschfestes Tuch auf diese Unterlage, um Kratzer am Notebook zu vermeiden.
▶ Bauen Sie den Akku aus (siehe " Akku ausbauen").

▶ Entfernen Sie die Schraube.

▶ Drücken Sie mit einem Stift oder einem Draht (1) (z. B. Büroklammer) fest in die Öffnung. Die Laufwerksschublade springt auf (2).

Fassen Sie die Laufwerksschublade an beiden Seiten in der Mitte und ziehen Sie das CD/DVD-Laufwerk mit der Laufwerksschublade vorsichtig aus dem Laufwerksschacht.

Entfernen Sie die Frontblende vorsichtig durch Drücken der beiden Schnappverriegelungen.
▶ Schieben Sie die Laufwerkschublade am ausgebauten CD/DVD-Laufwerk wieder zu, bis sie spürbar einrastet.
Entfernen Sie den Laufwerk-Befestigungswinkel vom Gehäuserückteil, durch Lösen der beiden Schrauben.

CD/DVD-Laufwerk einbauen

▶ Schieben Sie die Frontblende vorsichtig auf die Laufwerkschublade, bis die Schnappverriegelungen spürbar einrasten.
▶ Befestigen Sie den Laufwerk-Befestigungswinkel mit den beiden Schrauben am Gehäuserückteil.

▶ Schieben Sie das CD/DVD-Laufwerk mit der Laufwerksschublade vorsichtig in Pfeilrichtung in das Notebook.

▶ Befestigen Sie die Schraube.

Bauen Sie den Akku wieder ein (siehe "Akku einbauen").
▶ Stellen Sie das Notebook wieder richtig herum auf eine ebene Fläche.
▶ Schließen Sie die zuvor gelösten Leitungen wieder an.

Speichererweiterung

Ihr Notebook ist je nach Ausbaustufe mit 256 MByte – 2 GByte Arbeitsspeicher ausgestattet. Ohne Speichermodule startet das Notebook nicht, da kein fester Hauptspeicher eingebaut ist.

Speichererweiterung aus- und einbauen

Wenn Sie von der Hotline/Help Desk aufgefordert werden, die Speichererweiterung selbst aus- und einzubauen, gehen Sie wie folgt vor:

Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise".

Das Notebook muss beim Ein-/Ausbau der Speichermodule ausgeschaltet sein und darf sich nicht im Suspend-Modus befinden.

Verwenden Sie nur Speichererweiterungen, die für Ihr Notebook freigegeben wurden: 256-, 512-MByte und 1-GByte-Module DDR2-533 SO DIMM (PC2-4200) oder 256-, 512-MByte und 1-GByte-Module DDR2-667 SO DIMM (PC2-5300).

Wenden Sie keine Gewalt an, wenn Sie eine Speichererweiterung ein- oder ausbauen.

Achten Sie darauf, dass keine Fremdkörper in das Aufnahmefach für die Speichererweiterung gelangen.

Ein Speichermodul befindet sich unter dem Service-Fach. Beim Aus- und Einbau eines Speichermoduls müssen Sie das Service-Fach öffnen. Wenn Sie die Abdeckung entfernt haben, liegen verschiedene Bauteile offen. Diese Bauteile dürfen nur von autorisiertem Fachpersonal ausgebaut oder ausgetauscht werden. Beachten Sie deshalb unbedingt folgende Hinweise:

Während des Betriebs können einzelne Bauteile sehr heiß werden (z. B. der Prozessorkühlkörper). Deshalb empfehlen wir Ihnen nach dem Ausschalten des Notebook eine Stunde zu warten, bevor Sie Speichermodule aus- oder einbauen. Es besteht sonst Verbrennungsgefahr!

Da einige Bauteile mit EGB offen liegen, beachten Sie bitte den Abschnitt "Hinweise zum Einbauen und Ausbauen von Baugruppen und Bauelementen" im Kapitel "Wichtige Hinweise".

Das zweite Speichermodul ist von außen nicht zugänglich und darf deshalb nur von autorisierten Servicepartnern der Fujitsu Siemens Computers ausgebaut oder ausgetauscht werden.

▶ Schalten Sie Ihr Notebook aus.
Klappen Sie den LCD-Bildschirm so auf das Unterteil des Notebook, dass er spürbar einrastet.
▶ Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose.
▶ Ziehen Sie alle am Notebook angeschlossenen Leitungen.
▶ Stellen Sie das Notebook so auf eine ebene Fläche, dass seine Unterseite nach oben zeigt.
▶ Bauen Sie den Akku aus (siehe " Akku ausbauen").

Abdeckung entfernen

1 2

Speichermodul ausbauen

1 2 3

Speichermodul einbauen

1 2 a

▶ Entfernen Sie die Schrauben (1).
▶ Heben Sie die Abdeckung in Pfeilrichtung (2) vom Notebook ab.

▶ Drücken Sie die beiden Halteklammern vorsichtig nach außen (1).

Das Speichermodul klappt nach oben (2).

▶ Ziehen Sie das Speichermodul in Pfeilrichtung aus dem Einbauplatz (3).

▶ Setzen Sie das Speichermodul mit den Anschlusskontakten und der Aussparung (a) voran in den Einbauplatz (1).
- Klappen Sie das Speichermodul vorsichtig nach unten, bis es spürbar einrastet (2).

Abdeckung befestigen

▶ Setzen Sie die Abdeckung in Pfeilrichtung (1) auf.
▶ Befestigen Sie die Abdeckung mit den Schrauben (2).

Bauen Sie den Akku wieder ein (siehe "Akku einbauen").
▶ Stellen Sie das Notebook wieder richtig herum auf eine ebene Fläche.
▶ Schließen Sie die zuvor gelösten Leitungen wieder an.

Einstellungen im BIOS-Setup-Utility

Mit dem BIOS-Setup-Utility können Sie Systemfunktionen und die Hardware-Konfiguration für Ihr Notebook einstellen.

Bei Auslieferung des Notebook sind die Standardeinstellungen wirksam. Diese Einstellungen können Sie in den Menüs des BIOS-Setup-Utility ändern. Die geänderten Einstellungen sind wirksam, sobald Sie das BIOS-Setup-Utility gespeichert und beendet haben.

Im BIOS-Setup-Utility gibt es folgende Menüs:

Main Systemeinstellungen wie Uhrzeit und Datum, Anzeige von BIOS-Informationen, Prozessor- und Notebook-Informationen

Advanced Erweiterte Systemeinstellungen

Security Passworteinstellungen und Sicherheitsfunktionen

Boot Konfiguration der Startreihenfolge

Exit Beenden des BIOS-Setup-Utility

BIOS-Setup-Utility starten

▶ Starten Sie das Notebook neu (Aus-/Einschalten oder Betriebssystem neu starten).

Am Bildschirm erscheint beim Starten kurz folgende oder ähnliche Anzeige:

<F2> BIOS Setup <F12> Boot Menu

▶ Wenn am Bildschirm diese Meldung erscheint, drücken Sie die Funktionstaste F2

Wenn ein Passwort vergeben ist:

▶ Geben Sie das Passwort ein und drücken Sie die Eingabetaste.

Wenn Sie das Passwort vergessen haben, wenden Sie sich bitte an Ihren Systemverwalter bzw. an unseren Service.

BIOS-Setup-Utility bedienen

Drücken Sie die Taste F1, um Hilfe zum Bedienen des BIOS-Setup-Utility zu bekommen. Die Beschreibung zu den einzelnen Einstellungen sehen Sie im rechten Fenster des BIOS-Setup-Utility.

Mit der Taste F9 können Sie die Standardeinstellungen des BIOS-Setup-Utility laden.

Wählen Sie mit den Cursor-Tasten ← oder → das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Das Menü wird angezeigt.

▶ Wählen Sie mit den Cursor-Tasten ↑ oder ↓ die Option aus, die Sie ändern wollen.
▶ Drücken Sie die Eingabetaste.
▶ Drücken Sie die Taste ESC um das ausgewählte Menü zu verlassen.
Notieren Sie sich die geänderten Einträge (z. B. in dieser Betriebsanleitung).

BIOS-Setup-Utility beenden

Im Menü Exit müssen sie die gewünschte Möglichkeit auswählen und mit der Eingabetaste aktivieren:

Exit Saving Changes – Einstellungen speichern und BIOS-Setup-Utility beenden

Um die aktuellen Einträge in den Menüs zu speichern und das BIOS-Setup-Utility zu beenden, wählen Sie Exit Saving Changes und Yes.

Das Notebook startet neu, und die neuen Einstellungen sind wirksam.

Exit Discarding Changes – Änderungen verwerfen und BIOS-Setup-Utility beenden

Um die Änderungen zu verwerfen, wählen Sie Exit Discarding Changes.

Die beim Aufruf des BIOS-Setup-Utility gültigen Einstellungen bleiben wirksam. Das BIOS-Setup-Utility wird beendet und das Notebook startet neu.

Load Setup Defaults – Standardeinträge übernehmen

Um die Standardeinträge für alle Menüs des BIOS-Setup-Utility zu übernehmen, wählen Sie Load Setup Defaults und Yes.

Discard Changes – Änderungen verwerfen ohne das BIOS-Setup-Utility zu verlassen

Um die Änderungen zu verwerfen, wählen Sie Discard Changes und Yes.

Die beim Aufruf des BIOS-Setup-Utility gültigen Einstellungen bleiben wirksam.

Sie können nun weitere Einstellungen im BIOS-Setup-Utility vornehmen.

▶ Wenn Sie das BIOS-Setup-Utility mit diesen Einstellungen beenden wollen, wählen Sie Save Changes und Yes.

Save Changes – Einstellungen speichern ohne das BIOS-Setup-Utility zu beenden

Um die aktuellen Einträge in den Menüs zu speichern ohne das BIOS-Setup-Utility zu beenden, wählen Sie Save Changes und Yes.

Problemlösungen und Tipps

Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheit", wenn Sie Leitungen lösen oder anschließen.

Wenn eine Störung auftritt, versuchen Sie diese entsprechend den folgenden Maßnahmen zu beheben. Wenn Sie die Störung nicht beheben können, gehen Sie wie folgt vor:

Notieren Sie die ausgeführten Schritte und den Zustand, der bei Auftreten des Fehlers aktiv war. Notieren Sie auch eine eventuell angezeigte Fehlermeldung.
▶ Schalten Sie das Notebook aus.
▶ Setzen Sie sich mit der Hotline/Help Desk in Verbindung.

Die Telefonnummern finden Sie auf der mitgelieferten Help Desk-Liste. Halten Sie bei einem Anruf bitte nachstehende Informationen bereit:

• Den Modellnamen und die Seriennummer des Notebook. Die Seriennummer befindet sich auf einem Etikett auf der Unterseite des Notebook.
• Notizen mit den Meldungen, die auf dem Bildschirm erschienen sind, und Angaben zu akustischen Signalen.
• Sämtliche Änderungen, die Sie nach Erhalt des Notebook an Hard- oder Software vorgenommen haben.
• Sämtliche Änderungen, die Sie nach Erhalt des Notebook an den Einstellungen im Setup vorgenommen haben.
• Ihre Systemkonfiguration und alle an Ihr System angeschlossenen Peripheriegeräte.
• Ihren Kaufvertrag.

Unsere Notebooks sind in ihrer Ausstattung mit gewichts-, platz- und energiesparenden Komponenten vorrangig für den mobilen Einsatz ausgelegt und optimiert. Abhängig von der durch Sie erworbenen Konfiguration kann es bei sehr rechenintensiver Spiele-Software, z. B. 3D-Grafiken, zu einer gegenüber einem Desktop PC leicht verminderten Funktionalität kommen. Eine Aktualisierung von Treibern, die nicht von Fujitsu Siemens Computers freigegeben sind, kann unter Umständen zu Performanceverlusten, Datenverlust und Fehlfunktionen führen. Freigegebene Treiber und aktuelle BIOS-Versionen können Sie downloaden unter: http://www.fujitsu-siemens.de/support/downloads.html

Wiederherstellen installierter Software

Legen Sie bitte regelmäßig Sicherheitskopien von Ihren Dateien an. Wenn es zu einem Datenverlust kommen sollte, können Sie die installierte Software mit Hilfe der Datenträger wiederherstellen. Wenn Sie jedoch von Ihren eigenen Dateien keine Sicherheitskopien gemacht haben, ist ein Wiederherstellen dieser Dateien nicht mehr möglich.

Sollte Ihr Betriebssystem nicht starten oder sollte es auf Ihrer Festplatte zu Fehlern kommen, kann es notwendig werden, die vorinstallierte Software neu zu installieren.

Wiederherstellen des Betriebssystems, der Treiber, Handbücher und Spezial-Software

Informationen zum Wiederherstellen des Betriebssystems, der Treiber, Handbücher und von Spezialsoftware finden Sie im Handbuch „Recovery Process“.

Die Uhrzeit oder das Datum des Notebook stimmen nicht

Ursache Fehlerbehebung
Uhrzeit, Datum sind falsch eingestellt.	▶ Stellen Sie im BIOS-Setup-Utility die Uhrzeit oder das Datum im Menu Main ein.

Wenn Uhrzeit und Datum nach dem Einschalten des Notebook wiederholt falsch sind, ist die fest im Notebook eingebaute Sicherungsbatterie leer.

▶ Setzen Sie sich bitte mit Ihrer Verkaufsstelle oder mit unserer Hotline/Help Desk in Verbindung.

Der LCD-Bildschirm des Notebook bleibt dunkel

Ursache Fehlerbehebung
Bildschirm ist ausgeschaltet.	► Drücken Sie eine Taste oder geben Sie das Passwort ein.
Externer Bildschirm oder Fernsehgerät angeschlossen.	► Drücken Sie die Tastenkombination Fn + F4 (Bildschirmausgabe umschalten).

Die Anzeige am LCD-Bildschirm des Notebook ist schlecht lesbar

Ursache Fehlerbehebung
Reflexionsblendung	► Drehen Sie das Notebook oder ändern Sie die Neigung des LCD-Bildschirms.

Der externe Bildschirm bleibt dunkel

Ursache Fehlerbehebung
Bildschirm ist ausgeschaltet.	► Schalten Sie den externen Bildschirm ein.
Bildschirm ist dunkel gesteuert.	► Drücken Sie eine beliebige Taste.
Helligkeit ist auf dunkel eingestellt.	► Stellen Sie die Helligkeit des Bildschirms auf hell.
Bildschirmausgabe ist auf den LCD-Bildschirm des Notebook eingestellt.	► Drücken Sie die Tastenkombination Fn + F4 (Bildschirmausgabe umschalten).
Netzleitung oder Datenleitung des externen Bildschirms sind nicht ordnungsgemäß angeschlossen.	► Schalten Sie den externen Bildschirm und das Notebook aus.► Prüfen Sie, ob die Netzleitung ordnungsgemäß an den externen Bildschirm und an der Steckdose angeschlossen ist.► Prüfen Sie, ob die Datenleitung ordnungsgemäß an das Notebook und an den externen Bildschirm (sofern Stecker vorhanden) angeschlossen ist.► Schalten Sie den externen Bildschirm und das Notebook ein.

Die Anzeige am externen Bildschirm erscheint nicht oder wandert

Ursache Fehlerbehebung

Für den externen Bildschirm ist ein falscher Bildschirm ausgewählt oder für das Anwendungsprogramm ist die falsche Bildschirmauflösung eingestellt.

► Beenden Sie das Anwendungsprogramm unter Windows mit Alt + F4. Wenn der Fehler nach dem Beenden des Programms weiterhin auftritt, schalten Sie mit Fn + F4 auf den LCD-Bildschirm des Notebook um. Ändern Sie folgende Einstellung:► Wählen Sie den richtigen Bildschirm aus oder stellen Sie die richtige Bildschirmauflösung ein.- Bildschirmauflösung einstellen: Wählen Sie unter Start - Systemsteuerung - Darstellung und Designs Einstellungen - Bildschirmauflösung die erforderliche Bildschirmauflösung.- Bildschirm auswählen: Wählen Sie den richtigen Bildschirm unter Start - Systemsteuerung - Darstellung und Designs - Anzeige - Einstellungen - Erweitert - Monitor.

Nach dem Einschalten startet das Notebook nicht

Ursache Fehlerbehebung
Akku ist nicht ordnungsgemäß eingebaut.	► Schalten Sie das Notebook aus.► Prüfen Sie, ob der Akku ordnungsgemäß eingebaut ist.► Schalten Sie das Notebook ein.
Akku ist leer. ► Laden Sie den Akku auf.	Oder► Bauen Sie einen aufgeladenen Akku ein.Oder► Schließen Sie den Netzadapter an das Notebook an.
Netzadapter ist nicht ordnungsgemäß angeschlossen.	► Schalten Sie das Notebook aus.► Prüfen Sie, ob der Netzadapter ordnungsgemäß an das Notebook angeschlossen ist.► Schalten Sie das Notebook ein.

Das Notebook arbeitet nicht weiter

Ursache Fehlerbehebung
Notebook befindet sich im Standby-Modus oder im Suspend-Modus.	► Beenden Sie den Standby-Modus (eine Taste drücken) oder den Suspend-Modus (Notebook einschalten).
Anwendungsprogramm hat den Fehler verursacht.	► Beenden Sie das Anwendungsprogramm oder starten Sie das Notebook neu (Warmstart oder Aus-/ Einschalten).
Akku ist leer.	► Laden Sie den Akku auf.Oder► Bauen Sie einen aufgeladenen Akku ein.Oder► Schließen Sie den Netzadapter an das Notebook an.

Der DVD-Film wird nicht weiter abgespielt

Ursache Fehlerbehebung

Beschleunigte Hardwareentschlüsselung aktiviert.

Sollte es beim Abspielen einiger DVD-Filme zum Bildstillstand kommen, deaktivieren Sie die beschleunigte Hardwareentschlüsselung (standardmäßig ist sie aktiviert, erkennbar am Häkchen im entsprechenden Kontrollkästchen).► Öffnen Sie die Laufwerksschublade.► Legen Sie die DVD mit der beschrifteten Seite nach oben in die Laufwerksschublade.► Schieben Sie die Laufwerksschublade wieder zu, bis sie spürbar einrastet.► Führen Sie die folgenden Schritte für WinDVD bzw. Nero Essentials aus.Wenn WinDVD auf Ihrem Notebook installiert ist:► Warten Sie, bis WinDVD startet.► Drücken Sie die rechte Maus- oder Touchpad-Taste. Es erscheint ein Kontextmenü.► Klicken Sie auf Einrichten und dann auf Video.► Klicken Sie auf das Häkchen im Kontrollkästchen von Beschleunigte Hardwareentschlüsselung. Das Häkchen verschwindet.► Klicken Sie auf OK. Die Funktion ist jetzt deaktiviert.Wenn Nero Essentials auf Ihrem Notebook installiert ist:► Warten Sie, bis Nero Essentials startet.► Drücken Sie die rechte Maus- oder Touchpad-Taste. Es erscheint ein Kontextmenü.► Klicken Sie auf Konfiguration. Es erscheint das Fenster Einstellungen.► Klicken Sie auf den Knoten Video.► Klicken Sie im Bereich Hardwarebeschleunigung auf das Häkchen im Kontrollkästchen Aktivieren. Das Häkchen verschwindet.► Klicken Sie auf OK. Die Funktion ist jetzt deaktiviert.

Im Sekunden-Rhythmus ertönt ein Signal

Ursache Fehlerbehebung
Der Akku ist weitgehend entladen. ▶	Laden Sie den Akku auf.

Der Drucker druckt nicht

Ursache Fehlerbehebung
Drucker nicht eingeschaltet.	► Prüfen Sie, ob der Drucker eingeschaltet und betriebsbereit ist (siehe Dokumentation zum Drucker).
Drucker nicht richtig angeschlossen.	► Prüfen Sie, ob die Datenleitung zwischen Notebook und Drucker ordnungsgemäß angeschlossen ist.
Druckertreiber defekt oder nicht richtig installiert oder falscher Druckertreiber.	► Prüfen Sie, ob die Datenleitung zwischen Notebook und Drucker ordnungsgemäß angeschlossen ist.► Prüfen Sie, ob der richtige Druckertreiber geladen ist (siehe Dokumentation zum Drucker).

Die Funkverbindung zu einem Netzwerk funktioniert nicht

Ursache Fehlerbehebung
Der Ein-/Ausschalter für das Wireless LAN-Modul befindet sich in der Position "OFF".	▸ Schalten Sie Ihre Funkkomponente ein (siehe "Wireless LAN-Modul ein- und ausschalten").
Der Ein-/Ausschalter für das Wireless LAN-Modul befindet sich in der Position "ON". Trotzdem funktioniert die Funkverbindung zu einem Netzwerk nicht.	▸ Überprüfen Sie, ob die Funkverbindung über die Software eingeschaltet ist.▸ Nähere Informationen zur Benutzung von Wireless LAN finden Sie im zugehörigen Handbuch oder in den Hilfe-Dateien (siehe Kapitel "Informationsquellen").

Technische Daten

Um hier die richtigen technischen Daten für Ihr Gerät zu finden, müssen Sie einen Blick auf das Geräte-Typenschild werfen. Sie finden das Geräte-Typenschild auf der Unterseite des Geräts.

Typenbezeichnung (Beispiel AMILO La 1703)

Notebook

Umgebungsbedingungen
Klimaklasse	3K2
Temperatur
Betrieb (3K2) 5 °C – 35 °C
Transport (2K2) -15 °C – 60 °C
Abmessungen
Breite x Tiefe x Höhe (Vorderseite/Rückseite)	356 mm x 250 mm x 21,1/36,7 mm
Gewicht (abhängig von der Konfiguration) etwa	2,7 kg

Das Datenblatt zu diesem Notebook bietet weitere technische Daten. Sie finden das Datenblatt auf Ihrem Notebook oder im Internet unter www.fujitsu-siemens.com.

Akku

Zeitangabe
Ladezeit (im Nichtbetrieb) etwa 2 Stunden
Betriebszeit etwa 1 – 1,5 Stunden (je nach verwendetem Akku und je nach Anwendung)3 Zellen-Akku: etwa 1 Stunden4 Zellen-Akku: etwa 1,5 Stunden

Netzadapter 65 W

Elektrische Daten
Primär
Nennspannung 100 V – 240 V (automatisch)
Nennfrequenz 50 Hz – 60 Hz (automatisch)
Sekundär
Nennspannung	20 V
Maximaler Nennstrom 3,25 A

Sie können jederzeit einen zusätzlichen Netzadapter und eine zusätzliche Netzleitung bestellen.

Hinweise des Herstellers

Entsorgung und Recycling

Informationen zu diesem Thema finden Sie auf Ihrem Notebook oder auf der CD/DVD "Drivers & Utilities" oder auf unseren Internetseiten.

Konformitätserklärungen (Declarations of Conformity)

Die Konformitätserklärungen (Declarations of Conformity) zum AMILO finden Sie im Internet unter www.fujitsu-siemens.com.

Hiermit erklärt Fujitsu Siemens Computers, dass sich der AMILO in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet (BMWi), (Wien).

Urheberrechtlich geschützte Technologie

Dieses Produkt enthält Technologie, die durch bestimmte US-Patente und andere geistige Eigentumsrechte von Macrovision Corporation und anderen Patenteignern urheberrechtlich geschützt ist. Die Verwendung dieser urheberrechtlich geschützten Technologie muss von Macrovision Corporation genehmigt werden und ist ausschließlich für private und andere beschränkte Zwecke vorgesehen, sofern nicht von Macrovision Corporation ausdrücklich eine andere Nutzung zugelassen ist. Reverse Engineering oder Disassemblierung ist nicht gestattet.

CE-Kennzeichnung

CE

CE-Kennzeichnung für Geräte ohne Funkkomponente

Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 89/336/EWG "Elektromagnetische Verträglichkeit" und 73/23/EWG "Niederspannungsrichtlinie".

CE!

CE-Kennzeichnung für Geräte mit Funkkomponente

Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlamentes und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität.

Dieses Gerät darf in folgenden Ländern verwendet werden:

Belgien	Dänemark	Deutschland	Estland
Finnland	Frankreich	Griechenland	Großbritannien
Irland	Island	Italien	Lettland
Liechtenstein	Litauen	Luxemburg	Malta
Niederlande	Norwegen	Österreich	Polen
Portugal	Schweden	Schweiz	Slowakei
Slowenien	Spanien	Tschechische Republik	Ungarn
Zypern

Aktuelle Information über eventuelle Einschränkungen im Betrieb finden Sie bei der entsprechenden Behörde des jeweiligen Landes. Wenn Ihr Land nicht in der Aufzählung dabei ist, wenden Sie sich bitte an die entsprechende Aufsichtsbehörde, ob die Nutzung dieses Produkts in Ihrem Land erlaubt ist.

Stichwörter

5

56k-Modem 34

A

Abdeckung befestigen 53 entfernen 52

Akku 3, 25 aufladen 25 ausbauen 26 einbauen 26 Ladezustand 25, 27 lagern 25 Lebensdauer 25 pflegen und warten 25 Selbstentladung 25

Akkuanzeige 16 Akkuladezustandsmesser 25 Akkumulator, siehe Akku Akkuverriegelung 3 Alt+Tab 20 Anschlüsse und Bedienelemente 3 Anzeige Caps Lock 16 Anzeige Num Lock 16 Anzeige Rollen (Scroll Lock) 16 Anzeige Wireless LAN 16 Anzeige, Laufwerke 16 Audioanschlüsse 44 Audiogeräte anschließen 44 AutoPlay-Funktion 32

B

Backspace 18 Batterie, siehe auch Akku Batterieanzeige, siehe Akkuanzeige Batteriesymbol, siehe Akkuanzeige Baugruppe 47 Bedienung, Notebook 13 Betriebsanzeige 16 Betriebsbereitschaft herstellen 10 Betriebssystem mit Passwort schützen 39 Systemschutz aktivieren 39 Systemschutz aufheben 40 Bildschirm anschließen 43 Anzeige synchronisieren 24 Bildwiederholfrequenz 43 bleibt dunkel 59 kein Bild 59

Wanderndes Bild 59

Bildschirmanschluss 3 Bildschirmanschluss, siehe VGA-Anschlussbuchse Bildschirmausgabe umschalten 20 Bildschirmhelligkeit erhöhen 20 verringern 20

BIOS-Setup-Utility aufrufen 55 bedienen 56 beenden 56 Einstellungen 55 mit Passwort schützen 38

C

Caps Lock 18 Anzeige 16

CD/DVD AutoPlay-Funktion 32 einlegen 31 entnehmen 31 handhaben 30 Notentnahme 31 Überblick 28

CD/DVD-Laufwerk 3,28 ausbauen 48 ausbauen/einbauen 48 AutoPlay-Funktion 32 einbauen 49

CD-R 28 CD-Rohling 30 CD-ROM 28 CD-RW 28 CE-Kennzeichnung 66 Combo-Laufwerk AutoPlay-Funktion 32

Crystal-View-Bildschirm reinigen 8 Cursor-Tasten 18

D

Darstellungsmittel 2 Datenspeicher-Formate 28 Datum stimmt nicht 58 Die Funkverbindung zu einem Netzwerk funktioniert nicht 62 Diebstahlschutz 37 DL-Unterstützung, Multi-Format-DVD-Laufwerk 29 Double Layer mit Label Flash Support 30

Drucker druckt nicht 62

Dunkler LCD-Bildschirm 58

DVD 28

Regionalcodes 32

DVD+R 29

DVD+R DL / DVD-R DL 29

AutoPlay-Funktion 32

DVD±RW-Dual-Laufwerk

AutoPlay-Funktion 32

DVD-Film

Regionalcodes 32

DVD-Film wird nicht weiter abgespielt 61

DVD-R 29

DVD-R LF 29

DVD-Rohling 30

DVD-ROM 28

DVD-RW 29

DVD-Video 28

E

EGB 47

Ein-/Ausschalter

Notebook 3

Eingabetaste 18

Energie

Energie sparen 5

Energiesparfunktionen 5, 27

Energieverbrauch 27

Enter 18

Erstinbetriebnahme 9

Ethernet LAN 35

F

Falsches Datum/Uhrzeit 58

Fehler

Behebung 57

Festplatte 3,28

Fn+F1 20

Fn+F2 20

Fn+F3 20

Fn+F4 20

Fn+F5 20

Fn+F6 20

Fn+F7 20

Fn+F8 20

Fn-Taste 18

G

Geräte

anschließen 41

trennen 41

Gleichspannungsbuchse (DC IN) 3

Großschreibtaste 18

H

Hardware konfigurieren 55

Hauptspeicher, siehe Speichererweiterung

Hinweise 5

Baugruppen 47

Energie sparen 5

Entsorgung / Recycling 65

Hersteller 65

LCD-Bildschirm 23

Reinigung 8

Sicherheit 5

Transport 7

|

Im Sekundenrhythmus ertönt ein Signal 62

Inbetriebnahme 9

Informationsquellen 6

Inhaltstyp, CD/DVD 32

Interner Lautsprecher 3, 33

K

Kensington Lock 3

Kensington Lock anwenden 37

Kensington MicroSaver 37

Komponenten

einbauen/ausbauen 47

Konfiguration, BIOS-Setup-Utility 55

Kopfhörer anschließen 44

Kopfhöreranschluss 3

Korrekturtaste 18

Kurzübersicht, Sicherheitsfunktionen 37

L

Ladekapazität, Akku 25

LAN-Anschluss 3

Länder- und Tastatureinstellungen 21

Laufwerksanzeige 16

Lautsprecher

ausschalten 20

einschalten 20

Lautstärke

einstellen 33,45

erhöhen 20

verringern 20

LCD-Bildschirm 3

Anzeige synchronisieren 24

bleibt dunkel 58

Einstellungen 24

Helligkeit erhöhen 20

Helligkeit verringern 20

Hinweise 23

Reflexionsblendung 58

reinigen 8

schlecht lesbar 58

Schriftgrad einstellen 24

Lebensdauer, Akku 25

M

Manuelle Entnahme, CD/DVD 31

mechanische Sicherung 37

Menütaste 18

Mikrofon anschließen 44

Mikrofonanschluss 3

Mobiler Betrieb 7

Modem 34

anschließen 34

Modemanschluss 3

Monitoranschluss, siehe VGA-Anschlussbuchse

Multi-Format-DVD-Laufwerk, Double-Layer-Unterstützung 29

N

Negativer Tabulatorsprung 21

Netzadapter

anschließen 10

aufstellen 10

Notebook

arbeitet nicht 60

aufstellen 10

ausschalten 14

bedienen 13

Ein-/Ausschalter 3

einschalten 13

Erstinbetriebnahme 9

Inbetriebnahme 9

reinigen 8

startet nicht 60

transportieren 7

vor dem Reiseantritt 7

Notentnahme, CD/DVD 31

Num Lock, Anzeige 16, 19

Numerisches Tastaturfeld 17

Numerisches Tastaturfeld, siehe Virtueller Ziffernblock

P

Passwort

ändern 39

aufheben 39

eingeben 38

Passwortschutz 38

Pause-Taste 18

Peripheriegeräte

anschließen 41

trennen 41

Problemlösungen 57

R

Regionalcodes 32

Reinigung 8

Reise, Notebook 7

Return 18

Rohling 30

Rollen, Anzeige 16

s

Schreibmarkensteuerung 18

Schriftgrad ändern 24

Scroll Lock, Anzeige 16

Selbstentladung, Akku 25

Servicefall 47

Setup, siehe BIOS-Setup-Utility

Shift 18

Shift+Tab 21

Sicherheitsfunktionen 37

Kurzübersicht 37

Sicherheitshinweise 5

Sicherungsbatterie laden 58

Sommerzeit 58

Speicherausbau,

siehe Speichererweiterung

Speichererweiterung 51

ausbauen 52

einbauen 52

Speichermodul

ausbauen 52

einbauen 52

wichtige Hinweise 51

Standby-Anzeige 16

Standby-Modus beenden 60

Starttaste 18

Statusanzeigen 15

Stellplatz auswählen 10

Störungsbehebung 57

Strg+Alt+Entf 20

Strom sparen 5

Super-Multi-Format DVD±RW DL LF 30

Supervisor-Password

ändern 39

aufheben 39

eingeben 38

Suspend-Modus

ausschalten 20

beenden 60

einschalten 20

Synchronisation, Bildschirmanzeigen 24

System konfigurieren 55

Systemeinstellungen, BIOS-Setup-Utility 55

Systemerweiterung, siehe Speichererweiterung

T

Tabulatortaste 18

Tastatur 17

reinigen 8

Tasten 17

Tastenkombinationen 19

Technische Daten 63

Akku 64

Netzadapter 65 W 64

Notebook 64

Tipps 57

Touchpad 3,22

Befehl ausführen 22

Objekt auswählen 22

Objekt ziehen 22

reinigen 8

Tasten 22

Zeiger bewegen 22

Touchpad-Tasten 3

Transport 7

Transportschäden 9

U

Uhrzeit stimmt nicht 58

Umschalttaste 18

Urheberrechtlich geschützte

Technologie 65

USB-Anschluss 3

USB-Anschlüsse 44

User-Password

ändern 39

aufheben 39

eingeben 38

V

Verpackung 9

VGA-Anschlussbuchse 43

Virtueller Ziffernblock 19

W

Warmstart 20

Wichtige Hinweise 5

Winterzeit 58

Wireless LAN 35

Ein-/Ausschalter 3

einschalten 20

Wireless LAN/Bluetooth

Modul ausschalten 35

Modul einschalten 35

Z

Zeichenerklärung 2

Zeilenschaltung 18

Zeit stimmt nicht 58

Ziffernblock 17
