G2750HM - Bildschirm BENQ - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	BenQ
Modell	G2750HM
Bildschirmdiagonale	27 Zoll (68,6 cm)
Native Auflösung	1920 x 1080 (Full HD)
Kontrastverhältnis	3000:1 (dynamisch)
Reaktionszeit	2 ms (Grau zu Grau)
Helligkeit	250 cd/m²
Betrachtungswinkel	170° horizontal / 160° vertikal
Videoeingänge	D-Sub, DVI-D, HDMI
Lautsprecher	Ja (integriert)
Kopfhöreranschluss	Ja
Stromverbrauch (Betrieb)	ca. 45 W
Stromverbrauch (Standby)	< 0,5 W

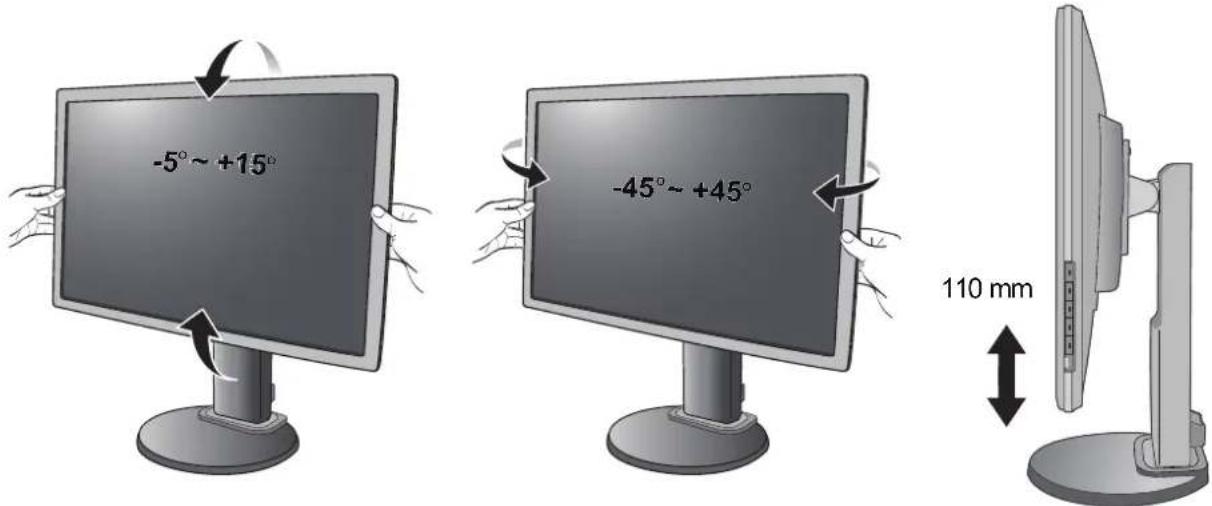

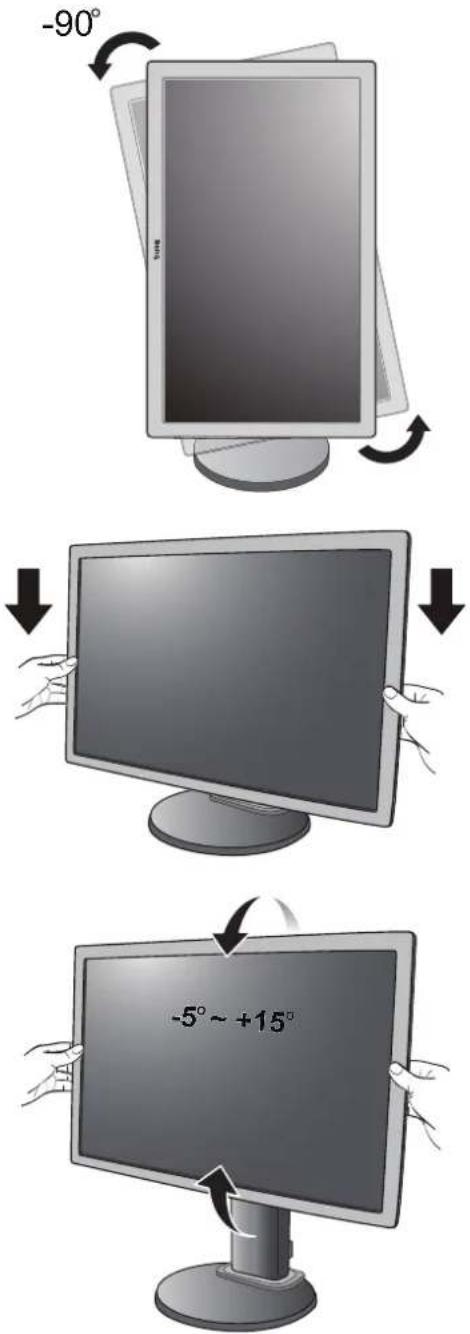

Neigbereich	-5° bis +15°
Schwenkbereich	-45° bis +45°
Höhenverstellung	110 mm
Drehung (Pivot)	90° im Uhrzeigersinn
VESA-Montage	100 x 100 mm
Abmessungen (mit Fuß)	ca. 640 x 440 x 220 mm
Gewicht (mit Fuß)	ca. 6,5 kg
Reinigung	Mit weichem, fusselfreiem Tuch; keine aggressiven Reinigungsmittel
Sicherheit	Netzkabel trennt Gerät vom Netz; Lüftungsschlitze nicht blockieren
Lieferumfang	Monitor, Standfuß, Netzkabel, D-Sub-Kabel, Schnellstartanleitung, CD

Häufig gestellte Fragen - G2750HM BENQ

Wie reinige ich den Monitor?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, fusselfreies Tuch. Keine aggressiven Reinigungsmittel oder Glasreiniger.

Was tun, wenn kein Bild angezeigt wird?

Prüfen Sie die Stromversorgung und die LED-Anzeige. Bei grüner LED: Signal außerhalb des Bereichs – wählen Sie eine unterstützte Auflösung. Bei orangefarbener LED: Energiesparmodus – Tastatur oder Maus bewegen. Bei ausgeschalteter LED: Steckdose und Kabel prüfen.

Wie stelle ich die optimale Bildqualität ein?

Verwenden Sie die AUTO-Taste für analoge Eingänge. Für digitale Eingänge (DVI/HDMI) entfällt dies. Stellen Sie die native Auflösung (1920x1080) in den Grafikeinstellungen ein.

Der Monitor hat Pixelfehler. Was kann ich tun?

Reinigen Sie den Monitor und schalten Sie ihn aus und wieder ein. Einige ständig leuchtende oder dunkle Pixel sind bei LCD-Technologie normal.

Die OSD-Steuerelemente reagieren nicht.

Möglicherweise ist die OSD-Sperre aktiviert. Halten Sie die MENU-Taste 15 Sekunden gedrückt, um die Sperre aufzuheben, oder wählen Sie im Menü 'OSD-Einst.' > 'OSD-Sperre' > 'NEIN'.

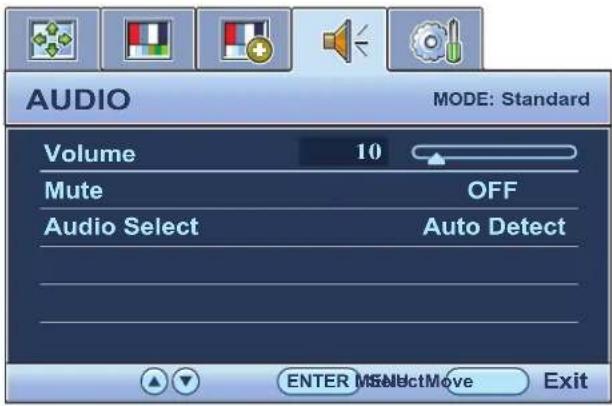

Wie kann ich die Lautstärke der integrierten Lautsprecher einstellen?

Drücken Sie im Direkttasten-Modus die ▲/Lautstärketaste und passen Sie die Lautstärke an. Sie können den Ton auch über das AUDIO-Menü regeln oder stummschalten.

Welche Bildmodi stehen zur Verfügung?

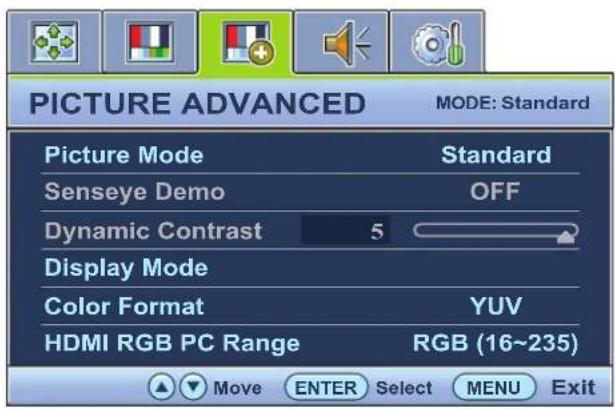

Im OSD unter 'Bild Erweitert' > 'Bildmodus' können Sie zwischen Standard, Film, Spiele, Foto, sRGB und Spar wählen.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor hat eine VESA-Aufnahme (100x100 mm). Entfernen Sie den Standfuß und montieren Sie eine geeignete Wandhalterung gemäß deren Anleitung.

Wie schalte ich den Monitor in den Energiesparmodus?

Aktivieren Sie die Energieverwaltung Ihres Computers. Der Monitor schaltet automatisch in den Standby, wenn kein Signal anliegt. Sie können auch 'Auto-Abschaltung' im SYSTEM-Menü einstellen.

Das Bild ist verzerrt oder verschoben.

Überprüfen Sie die Auflösung und Wiederholfrequenz in den Grafikeinstellungen. Wählen Sie die native Auflösung (1920x1080). Nutzen Sie für analoge Signale die AUTO-Taste oder passen Sie H-Position/V-Position im ANZEIGE-Menü an.

BEDIENUNGSANLEITUNG G2750HM BENQ

LCD-Monitor Benutzerhandbuch

GL950A / GL950AM

G950A / G950AM

GL95IA / GL95IAM / G95IA

G955A

GL2250 / GL2250M / GL2250HM / GL2250TM

G2250 / G2250HM

G2255A / G2255

G225IM / G225ITM

Copyright © 2011 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

Sicherheitshinweise zur Stromversorgung

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.
• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
• Sie müssen ein zugelassenes Netzkabel verwenden, das größer als oder identisch mit H03VV-F oder H05VV-F, 2G oder 3G, 0,75mm ^2 ist.

Reinigung und Pflege

• Reinigung Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.
• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.
• In das Innere dieses Geräts dürfen keine Gegenstände oder Flüssigkeiten gelangen.

Wartung

Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z. B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.

BenQ ecoFACTS

Monitoransicht und Anschlüsse....7

Frontansicht 7

Rückansicht 7

Installation der Monitor-Hardware....9

So trennen Sie den Sockel ab....13

Verwenden der Monitor-Montageeinheit....14

Optimale Benutzung des BenQ-Monitors....15

Installation auf einem neuen Computer 16

Aktualisierung des Treibers auf einem bereits installierten Computer....18

Windows 7-System installieren....19

Windows Vista-Systeme installieren....20

Bildoptimierung......2 l

So stellen Sie den Monitor ein 22

Die Steuerpalette....22

Direkttasten-Modus 23

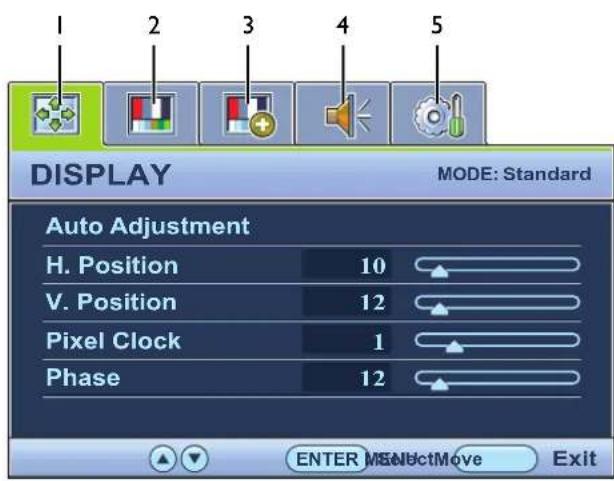

Hauptmenü-Modus....24

Anhang: Zusammenbau des Monitors mit einem Höhenanpassungsständer (HAS)...39

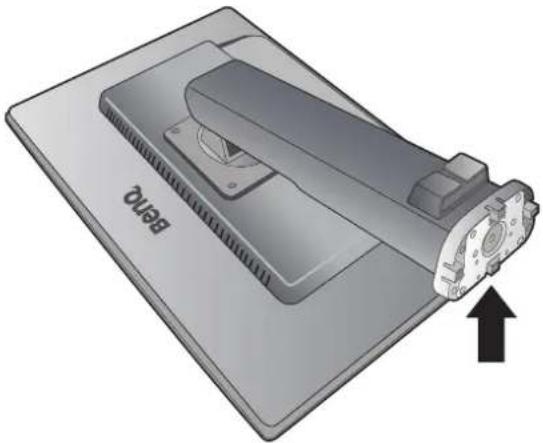

So bringen Sie den Monitorsockel an 39

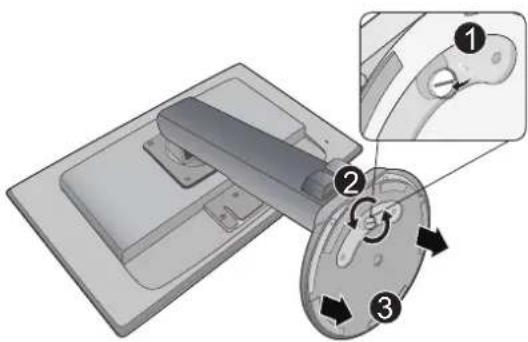

So trennen Sie den Sockel ab....41

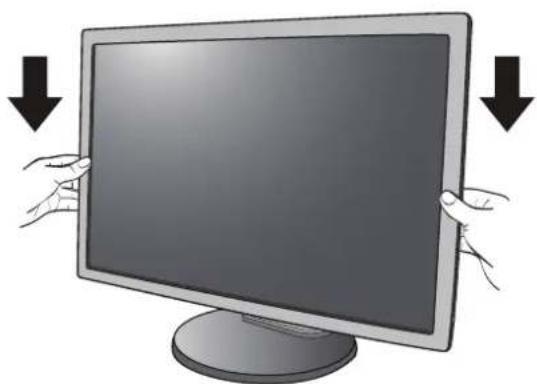

Einstellen der Höhe des Monitors....42

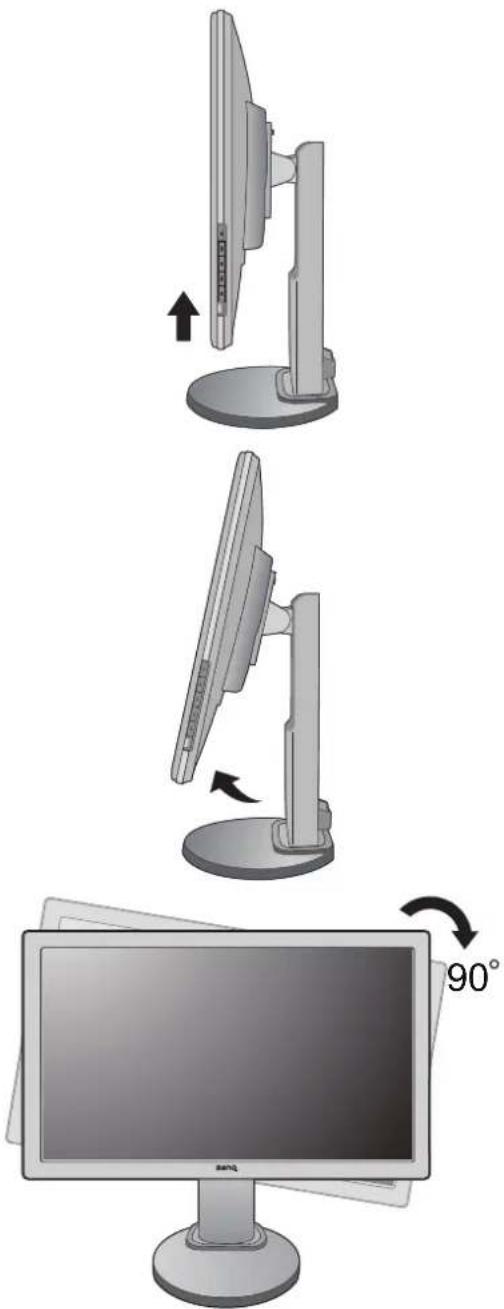

Drehen des Monitors 43

Einstellung des Ansichtwinkels 44

Verwenden der Monitor-Montageeinheit....45

Fehlerbehebung 46

Häufig gestellte Fragen (FAQ) 46

Weitere Hilfe? 48

Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor
Monitorständer(für Modelle ohne Höhenanpassungsständer)
Monitorsockel(für Modelle ohne Höhenanpassungsständer)
Monitorsockel(für Modelle mit Höhenanpassungsständer)
Schnellstartanleitung
CD-ROM
Netzkabel(Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden)
Videokabel: D-Sub
Videokabel: DVI-D (Optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich)
Videokabel: HDMI (Optionales Zubehör für Modelle mit HDMI-Eingängen; separat erhältlich)
Audiokabel (Optionales Zubehör für Modelle mit Lautsprechern)

Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports.

Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf.

Monitoransicht und Anschlüsse

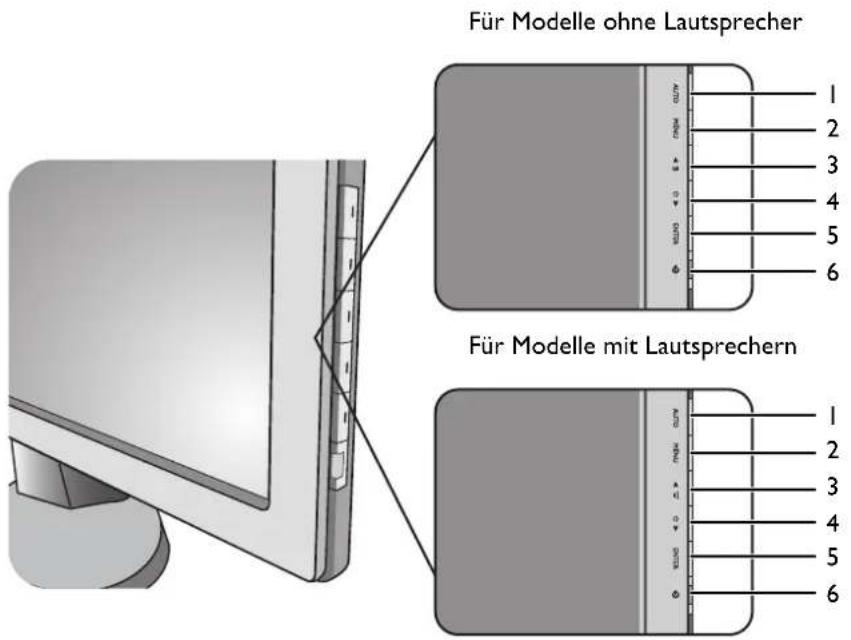

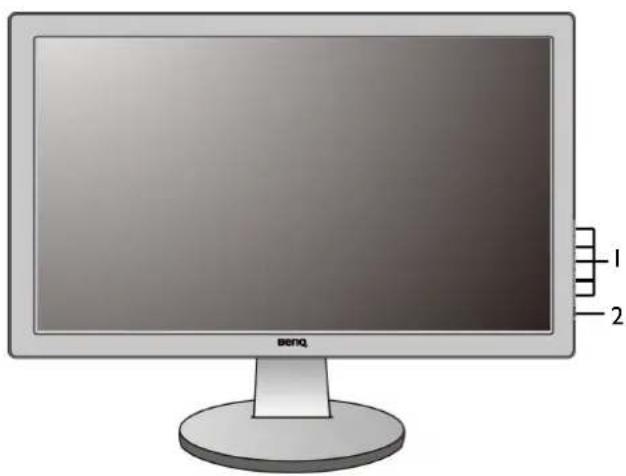

Frontansicht

I. Kontrolltasten
2. Ein-/Aus-Taste

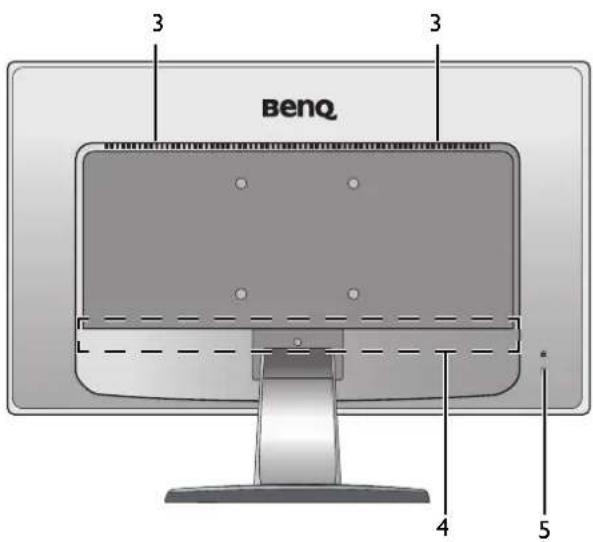

Rückansicht

1. Lautsprecher (für Modelle mit Lautsprechern)
2. Eingangs- und Ausgangsanschlüsse (Modellabhängig, siehe Eingangs- und Ausgangsanschlüsse auf Seite 8)
3. Kensingtonschloss-Halterung

• Das obige Diagramm kann sich von Modell zu Modell unterscheiden
- Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

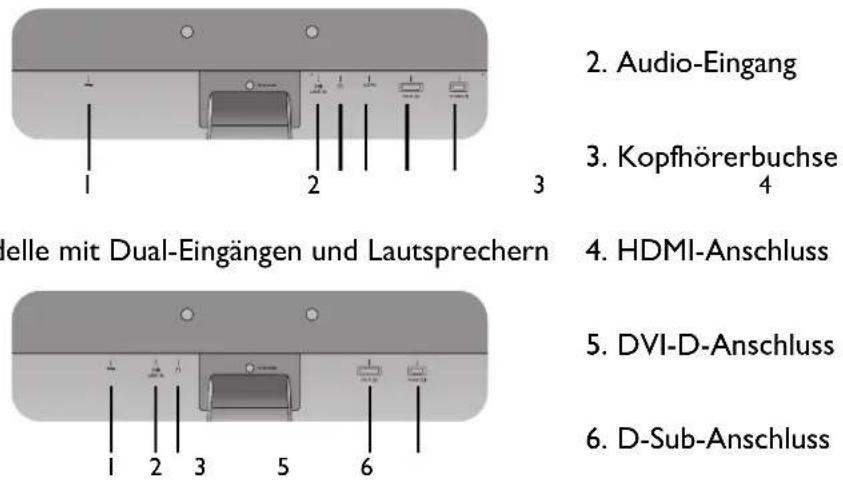

Eingangs- und Ausgangsanschlüsse

Eingangs- und Ausgangsanschlüsse können sich je nach Modell unterscheiden.

Modelle mit HDMI-Eingängen I. Netzbuchse

3

1. Audio-Eingang
2. Kopfhörerbuchse 4
3. HDMI-Anschluss
4. DVI-D-Anschluss
5. D-Sub-Anschluss

Modelle mit Analog-Eingängen und Lautsprechern

Modelle mit Dual-Eingängen

Modelle mit Analog-Eingängen

Installation der Monitor-Hardware

• Wenn Ihr Modell mit einem Höhenanpassungsständer (HAS) geliefert wurde, finden Sie unter Anhang: Zusammenbau des Monitors mit einem Höhenanpassungsständer (HAS) auf Seite 39 weitere Einzelheiten zur Hardwareinstallation.
• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.
• Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.

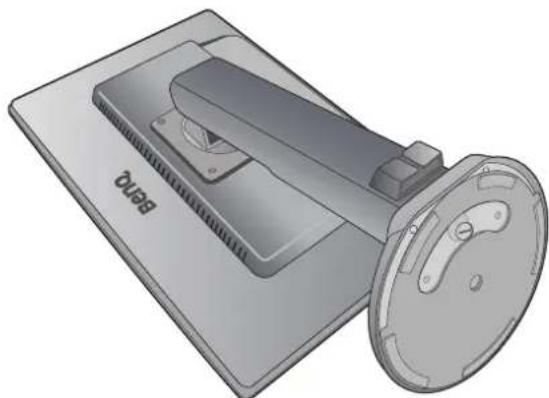

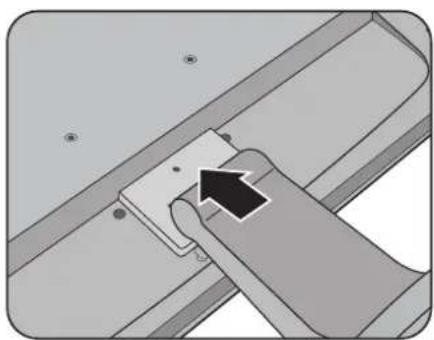

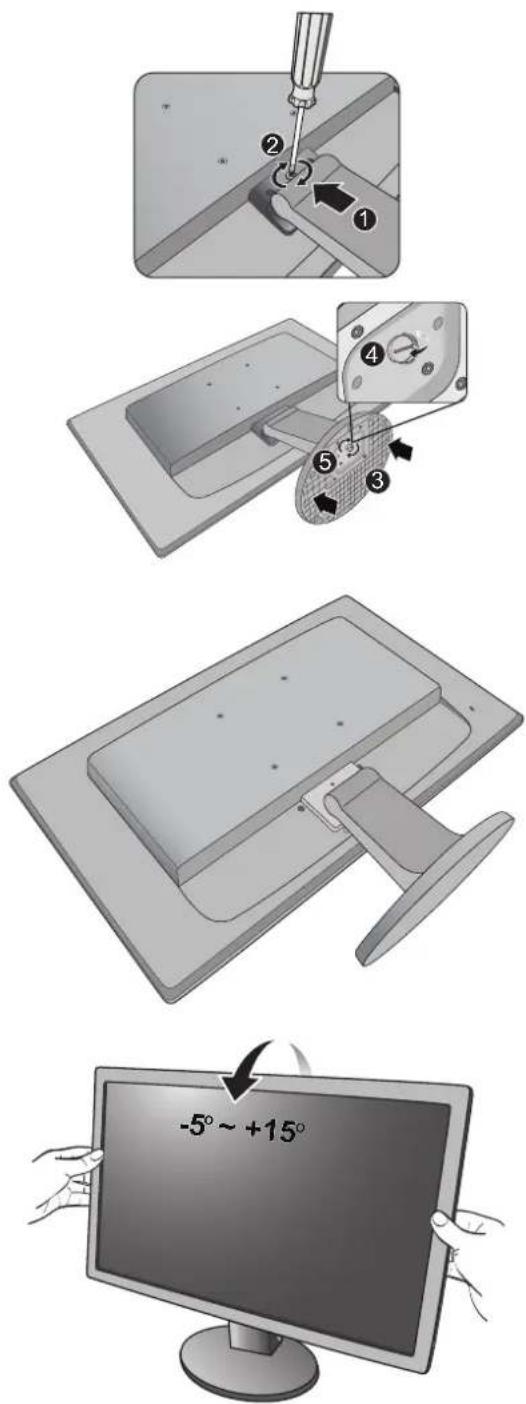

I. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

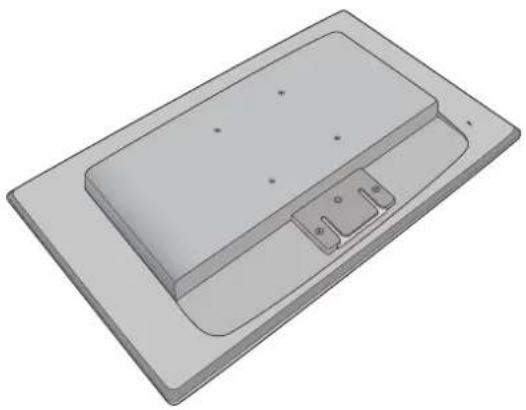

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

Bringen Sie den Monitorständer am Monitorsockel wie abgebildet an, bis er festsitzt.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Richten Sie den Arm am Ende des Monitors aus und drücken Sie ihn hinein, bis eine Klicken zu hören ist und er festsitzt.

Wenn die Bildschirmgröße 27 Zoll beträgt, folgen Sie der Abbildung auf der rechten Seite, um den Monitorständer und den Sockel zu befestigen.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

2. Schließen Sie das Videokabel an.

Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. (Für Nur-Analog-Modelle nicht verfügbar)

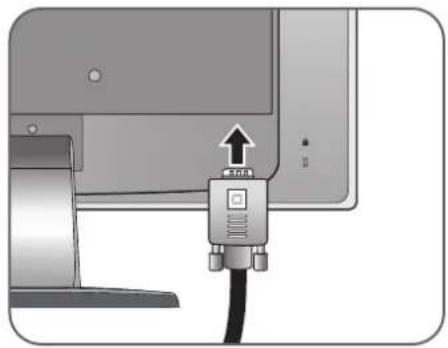

D-Sub-Kabel anschließen

Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

DVI-D-Kabel anschließen

Schließen Sie den Stecker des DVI-D-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

HDMI-Kabel anschließen

Schließen Sie den Stecker des HDMI-Kabels an eine der beiden HDMI-Anschlüsse am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

Falls mehr als eine Videoübertragungsmethode verfügbar ist, sollten Sie die Bildqualität jedes Videokabels in Betracht ziehen, bevor Sie die Verbindung herstellen.

• Bessere Qualität: HDMI / DVI-D
• Gute Qualität: D-Sub

Die im Lieferumfang enthaltenen Videokabel und die Anschlussabbildungen auf der rechten Seite können sich von dem in Ihrer Region erhältlichem Produkt unterscheiden.

3. Schließen Sie das Audiokabel an (für Modelle mit Lautsprechern).

Schließen Sie das Audiokabel an den Anschluss auf der Rückseite des Monitors (Eingang) und die Audioausgabe-Schnittstelle Ihres Rechners an.

Entweder

Sie können Kopfhörer an die Kopfhörerbuchse neben dem Line-In-Anschluss des Monitors anschließen.

Die Position der Line In und Kopfhörerbuchsen können sich je nach Modell unterscheiden. Einzelheiten finden Sie unter Eingangs- und Ausgangsanschlüsse auf Seite 8.

4. Anschließen des Netzkabels an den Monitor.

Stecken Sie das eine Ende des Netzkabels in die Buchse auf der Rückseite des Monitors. Schließen Sie das andere Ende noch nicht an eine Netzquelle an.

5. Schließen Sie nun den Strom an, und schalten Sie das Gerät ein.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste rechts am Monitor drücken.

Schalten Sie den Computer an, und befolgen Sie die Anweisungen in: Optimale Benutzung des BenQ-Monitors auf Seite 15, installieren Sie die Monitor Software.

Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

So trennen Sie den Sockel ab

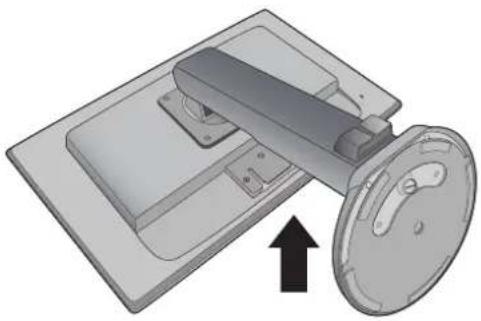

I. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

2. Drücken Sie die Sperrklammern nach oben, um den Monitorsockel vom Monitorständerarm zu trennen.

Drücken Sie die Sperrklammern nach oben und trennen Sie den Ständersockel vom Ständerarm.

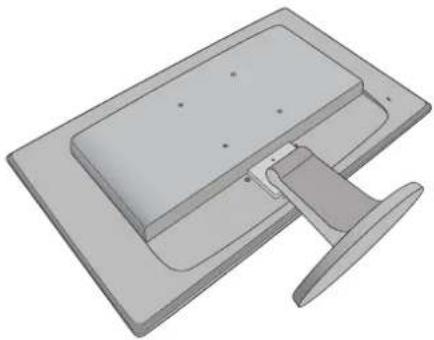

3. Entfernen Sie den Ständer des Monitors.

Fügen Sie einen spitzen Gegenstand wie z.B. einen Schraubenzieher in die Öffnung über dem Monitorständerarm ein und drücken Sie den Schraubenzieher anschließend gegen die Auslösetaste im Inneren der Öffnung. Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg.

Wenn die Bildschirmgröße 27 Zoll beträgt, folgen Sie der Abbildung auf der rechten Seite, um den Monitorsockel zu entfernen.

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise:

- Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.

- Vergewissern Sie sich, dass das Wandmaterial stabil genug ist, um das Gewicht des Monitors zu tragen.

- Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

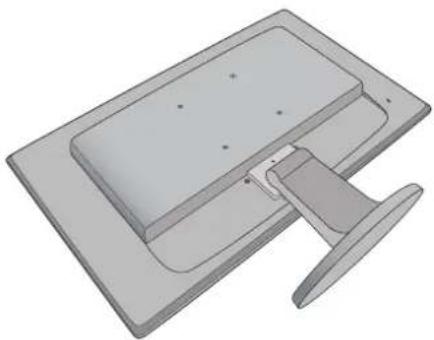

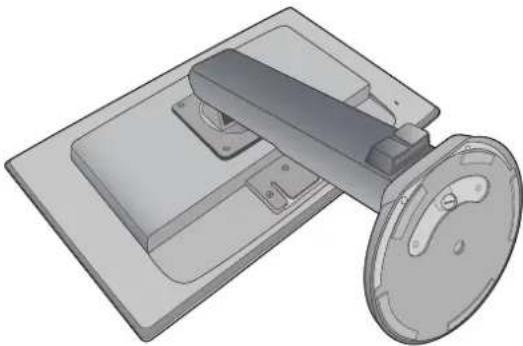

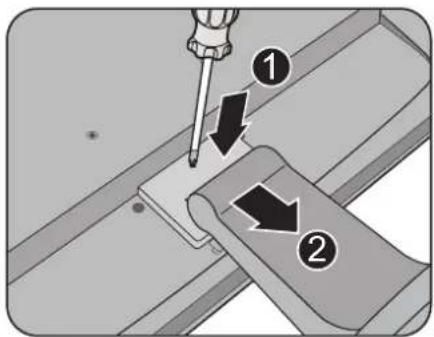

I. Entfernen Sie den Monitorsockel.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche.

Entfernen Sie den Monitorsockel wie unter So trennen Sie den Sockel ab auf Seite 13 beschrieben wird.

Wenn die Bildschirmgröße 27 Zoll beträgt, folgen Sie der Abbildung auf der rechten Seite, um den Monitorständer zu entfernen.

Für den Fall, dass Sie Ihren Monitor in Zukunft wieder auf den Ständer stellen möchten, bewahren Sie den Monitorsockel, den Monitorständer und die Schrauben an einem sicheren Ort auf.

1. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Optimale Benutzung des BenQ-Monitors

Sie sollten die auf der CD-ROM mitgelieferte Treibersoftware für den BenQ LCD-Monitor installieren, damit Sie den größten Nutzen von Ihrem BenQ LCD-Monitor haben.

Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor Treibersoftware existiert) wollen.

Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere) Hardware automatisch erkennen und startet seinen Neue Hardware gefunden Assistenten.

Folgen Sie den Anweisungen des Assistenten, bis Sie aufgefordert werden, ein Monitormodell auszuwählen. Klicken Sie nun auf die Schaltfläche Diskette, und legen Sie die BenQ LCD-Monitor CD-Rom ein. Wählen Sie dort das passende Monitormodell aus. Folgen Sie den detaillierten Anweisungen für entweder die automatische (neue) oder aktualisierte (bereits vorhandene) Installation. Siehe:

• Installation auf einem neuen Computer auf Seite 16.
- Aktualisierung des Treibers auf einem bereits installierten Computer auf Seite 18.

- Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem Computer zu installieren.

- Um den Namen des gekauften Modells herauszufinden, schauen Sie auf das Typenschild an der Rückseite des Monitors.

Installation auf einem neuen Computer

Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.

Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für Aktualisierung des Treibers auf einem bereits installierten Computer folgen.

I. Folgen Sie den Anweisungen in Kapitel 3: Installation der Monitor-Hardware auf Seite 9.
Wenn Windows startet, wird es den neuen Monitor erkennen und den Neue Hardware gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Treiber für Hardwarekomponente installieren erscheint.
2. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.
3. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Weiter.
4. Markieren Sie die Option CD-ROM-Laufwerk (alle anderen Optionen dürfen nicht markiert sein), und klicken Sie Weiter.
5. Prüfen Sie, ob der Assistent den korrekten Namen des Monitors ausgewählt hat, und klicken Sie dann auf Weiter.
6. Klicken Sie auf Fertig stellen.
7. Starten Sie den Computer neu.

Um den passenden Treiber für das gekaufte Modell zu finden, halten Sie sich bitte an die folgende Tabelle.

Treiberdateien Passende Modelle
GL950A GL950A / GL950AM
G950A G950A / G950AM
GL951A GL951A / GL951AM
G951A G951A
G955A G955A
GL2250 GL2250 / GL2250M / GL2250TM
GL2250H GL2250HM
G2250 G2250
G2250H G2250HM
G2251 G2251M / G2251TM
G2255A G2255A
G2255 G2255
GL2450 GL2450 / GL2450M
GL2450H GL2450HM
G2450 G2450
G2450H G2450HM
GL2750H GL2750HM
G2750 G2750
G2750H G2750HM

Aktualisierung des Treibers auf einem bereits installierten Computer

Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Aktuelle Tests haben die Kompatibilität mit den Betriebssystemen (OS) Windows Vista und Windows 7 Operating System nachgewiesen.

Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die Verwendung auch in diesen Systemen möglich ist.

Um den Monitortreiber zu installieren, müssen Sie die Informationsdatei (.inf) für das angeschlossene Monitormodell auf der BenQ LCD-Monitor CD-ROM auswählen. Windows wird dann die entsprechenden Treiberdateien von der CD aus installieren. Sie müssen nur das richtige Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch durch die Dateiauswahl und den Installationsprozess führt.

Siehe:

• Windows 7-System installieren auf Seite 19.
  • Windows Vista-Systeme installieren auf Seite 20.

Windows 7-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Systemsteuerung, Hardware und Sound, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie Eigenschaften aus dem Menü.

2. Klicken Sie auf die Registerkarte Hardware.

3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.

4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Update des Treibers.

5. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein.

6. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen.

7. Klicken Sie auf Durchsuchen, und gehen Sie zu folgendem Verzeichnis: d:\BenQ_LCD\Driver\ (wobei "d" der Buchstabe für das CD-ROM-Laufwerk ist).

Der Buchstabe für Ihr CD-Laufwerk kann sich vom obigen Beispiel, abhängig von Ihrem System, unterscheiden – der Buchstabe ist u.U. 'D:' oder 'E:' oder 'F:' usw.

1. Wählen Sie den korrekten Ordner Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert.

1. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows Vista-Systeme installieren

I. Öffnen Sie Einstellungen anzeigen.

Klicken Sie mit der rechten Maustaste auf das Desktop, und wählen Sie im Kontext-Menü den Eintrag Personalisieren aus.

Wählen Sie Einstellungen anzeigen im Fenster Erscheinung und Sounds personalisieren.

Das Fenster Einstellungen anzeigen wird geöffnet.

1. Klicken Sie auf die Schaltfläche Erweiterte Einstellungen.

Das Fenster Generische PnP-Monitoreigenschaften wird geöffnet.

1. Klicken Sie auf die Registerkarte Monitor und dann auf die Schaltfläche Eigenschaften.

2. Klicken Sie auf Continue (Fortfahren) im erscheinenden Fenster Benutzerkonto-Steuerung.

3. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Update des Treibers.

4. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein.

5. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen.

6. Klicken Sie auf Durchsuchen, und gehen Sie zu folgendem Verzeichnis: d:\BenQ_LCD\Driver\ (wobei "d" der Buchstabe für das CD-ROM-Laufwerk ist).

Der Buchstabe für Ihr CD-Laufwerk kann sich vom obigen Beispiel, abhängig von Ihrem System, unterscheiden – der Buchstabe ist u.U. 'D:' oder 'E:' oder 'F:' usw.

1. Wählen Sie den korrekten Ordner Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert.

1. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Bildoptimierung

Die einfachste Möglichkeit, um eine optimale Anzeige von einem analogen (D-Sub)-Eingang zu erhalten, ist die Verwendung der AUTO-Taste-Funktion. Drücken Sie auf die AUTO-Taste, um das aktuell auf dem Bildschirm angezeigte Bild zu optimieren.

Wenn Sie einen digitalen Videoausgang unter Verwendung eines digitalen (DVI oder HDMI) Kabels an Ihren Monitor anschließen, werden die AUTO-Taste und die Funktion zu automatischen Einstellung deaktiviert, da der Monitor automatisch das beste Bild anzeigt.

Stellen Sie bitte sicher, dass die angeschlossene Grafikkarte auf Ihrem Computer auf die native Auflösung des Monitors eingestellt ist, wenn Sie die AUTO-Taste-Funktion verwenden.

Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.

I. Führen Sie das Testprogramm auto.exe von der CD-ROM aus. Dies ist die beste Methode, um mögliche Veränderungen festzustellen. Sie können auch ein beliebiges anderes Bild verwenden, z.B. das Hintergrundbild Ihres Betriebssystems. Die Verwendung des Programms auto.exe wird jedoch empfohlen.
2. Drücken Sie die AUTO-Taste auf dem Monitor.
3. Drücken Sie MENU auf der Bedienkonsole, um das OSD zu öffnen.
4. Verwenden Sie die Taste ▲ oder ▼, um ANZEIGE auszuwählen, und drücken Sie auf die ENTER -Taste, um zum Menü zu gelangen.
5. Wenn Sie vertikales Rauschen beobachten (schimmernde vertikale Zeilen, wie bei einem Gardineneffekt), drücken Sie die Taste ▲ oder die Taste ▼, um Pixeluhr auszuwählen, und drücken Sie anschließend die Taste ENTER. Drücken Sie nun die Taste ▲ oder die Taste ▼um den Bildschirm so lange anzupassen, bis das Rauschen verschwindet.
6. Wenn Sie horizontales Rauschen beobachten, drücken Sie die Taste ▲ oder die Taste ▼, um Phase auszuwählen, und drücken Sie anschließend die Taste ENTER. Drücken Sie nun die Taste ▲ oder die Taste , und den Bildschirm so lange anzupassen, bis das Rauschen verschwindet.

So stellen Sie den Monitor ein

Die Steuerpalette

I. AUTO: Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein.

1. MENU-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD.

2. ▲/Anzeigemodus-Taste (für Modelle ohne Lautsprecher): Dient der Erhöhung. Die Taste ist auch die Direkttaste für den Anzeige-Modus.

▲/Lautstärketaste (für Modelle mit Lautsprecher): Dient der Erhöhung. Die Taste ist auch die Direkttaste für die Lautstärke.

1. ▼/Modustaste: Dient der Bewegung nach unten/der Verringerung einer Einstellung. Die Taste ist auch die Direkttaste für den Modus.

2. ENTER-Taste: Hiermit können Sie zu Untermenüs gelangen und Elemente auswählen. Bei Modellen mit DVI-Eingängen ist diese Taste auch die Direkttaste für "Input" (Eingabe).

3. Netzschalter: Schaltet die Stromversorgung ein oder aus.

OSD = On Screen Display (Anzeige auf dem Bildschirm).

Die Direkttasten zeigen für eine Einstellung jeweils eine gestaffelte Skala. Sie können nur bedient werden, wenn dass OSD-Menü nicht angezeigt wird. Die Anzeige für Direkttasten wird automatisch nach ein paar Sekunden ausgeblendet, ohne dass eine Taste bedient werden muss. Sehen Sie Direkttasten-Modus auf Seite 23.

Direkttasten-Modus

Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird.

Anzeigemodus-Direkttaste (für Modelle ohne Lautsprecher)

Drücken Sie kontinuierlich auf die ▲ -Taste, um zwischen Voll und Seitenverhältnis zu wechseln. Die Einstellung wird sofort wirksam.

Sehen Sie auch Anzeigemodus auf Seite 32.

Lautstärken-Direkttasten (für Modelle mit Lautsprechern)

Drücken Sie auf die Taste, um die Lautstärkenanzeigen aufzurufen. Wenn

Sie weiter auf die ▲Taste drücken, wird die Lautstärke erhöht. Mit der ▼Waste können Sie die Lautstärke verringern.

Wenn Sie den Ton deaktivieren möchten, drücken Sie die Direkttaste drei Sekunden lang. Wenn Sie den Ton wieder aktivieren möchten, drücken Sie die Direkttaste erneut drei Sekunden lang.

Modus-Direkttaste

Drücken Sie kontinuierlich auf die ▼-Taste, um zwischen den 6 Modi für das Hauptfenster, Standard, Film, Spiele, Foto, sRGB und Spar, zu wechseln.

Die Einstellung wird sofort wirksam.

Sehen Sie auch Bildmodus auf Seite 30.

Eingabe-Direkttaste (für Nur-Analog-Modelle nicht verfügbar)

Drücken Sie auf die ENTER-Taste, um unter unterschiedlichen PC-Videosignalen auszuwählen, die mit dem Monitor verbunden sein können.

Die Einstellung wird sofort wirksam.

Sehen Sie auch Eingang auf Seite 35.

Hauptmenü-Modus

Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern.

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut.

Drücken Sie auf die MENU-Taste, um das folgende OSD-Hauptmenü aufzurufen.

Abhängig von Ihrem Modell sind unterschiedliche OSD-Menüs verfügbar.

I. Anzeige
2. Bild
3. Bild Erweitert
4. Audio (für Modelle mit Lautsprechern)
5. System

Verwenden Sie die Taste ▲(nach oben) oder ▼(nach unten), um ein Menüelement zu markieren, und drücken Sie auf die Taste ENTER, um zur Einstellung des Menüelements zu gelangen.

Die OSD-Menüsprachen können sich von denen des an Ihrem Ort ausgelieferten Produkts unterscheiden. Sehen Sie "Sprache auf Seite 36" unter "OSD-Einst" für weitere Informationen.

Für weitere Informationen über jedes der einzelnen Menüs sehen Sie bitte die folgenden Seiten:

• ANZEIGE-Menü auf Seite 25
• BILD-Menü auf Seite 27
• BILD ERWEITERT-Menü auf Seite 30
• AUDIO-Menü auf Seite 34
• SYSTEM-Menü auf Seite 35

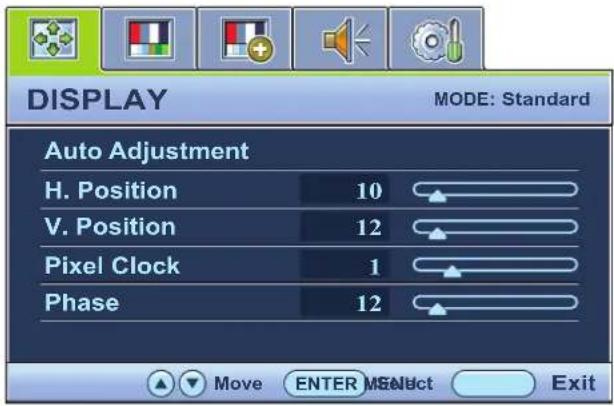

ANZEIGE-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut.

I. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.
2. Drücken Sie auf die Taste um ANZEIGE auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.
3. Drücken Sie auf die Taste ▲ oder um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.
4. Drücken Sie auf die Tastum Änderungen vorzunehmen oder Auswahlen zu treffen.
5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Element Funktion Operation Bereich
Auto-Einst. Optimiert und regelt die Bildschirmeinstellungen automatisch für Sie.Die AUTO-Taste ist eine "Direkttaste" für diese Funktion.Wenn Sie einen digitalen Videoausgang unter Verwendung eines digitalen (DVI oder HDMI) Kabels an Ihren Monitor anschließen, werden die AUTO-Taste und die Funktion zu Auto-Einst. deaktiviert.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen und eine Änderung vorzunehmen.

Element Funktion Operation Bereich
H. Position Stellt	die horizontale Position des Bildschirmbildes ein.	Drücken Sie auf die Taste ▲ oder ▼um den Wert einzustellen.	0 bis 100
V. Position Stellt	die vertikale Position des Bildschirmbildes ein.		0 bis 100
Pixeluhr Passt das	Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen. Dies eignet sich für ein digitales Eingangssignal nicht. Sehen Sie auch: Bildoptimierung auf Seite 21.		0 bis 100
Phase Passt das	Pixeltaktphasen-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen. Dies eignet sich für ein digitales Eingangssignal nicht. Sehen Sie auch: Bildoptimierung auf Seite 21.		0 bis 63

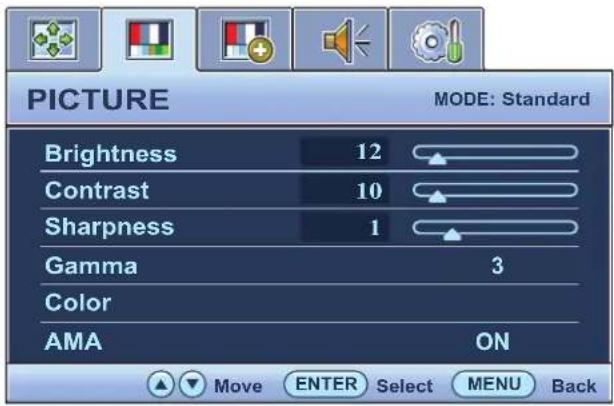

BILD-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut.

I. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.

1. Drücken Sie auf die Taste oder um BILD auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.

2. Drücken Sie auf die Taste ▲ oder um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.

3. Drücken Sie auf die Taste oder um Änderungen vorzunehmen oder Auswahlen zu treffen.

4. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Item Function Operation Range
Helligkeit Stellt die	Balance zwischen hellen und dunklen Schattierungen her.	Drücken Sie auf die Taste ▲, um die Helligkeit zu erhöhen, und drücken Sie auf die Taste ▼um die Helligkeit zu verringern.	0 bis 100
Kontrast Stellt das	Ausmaß des Unterschieds zwischen Helligkeit und Dunkelheit ein.	Drücken Sie auf die Taste ▲, um den Kontrast zu erhöhen, und drücken Sie auf die Taste ▼um den Kontrast zu verringern.	0 bis 100
Schärfe Stellt die K	larheit und Sichtbarkeit der Konturen von Motiven im Bild ein.	Drücken Sie auf die Taste ▲, um die Anzeige schärfer zu machen, und drücken Sie auf die Taste ▼, um die Anzeige weicher zu machen.	1 bis 5
Gamma Passen Sie	dieTon-Leuchtdichte an.Der Standardwert beträgt 3(dies ist der Standardwert für Windows).	Drücken Sie die ▲Taste,um den Gamma-Wert zu erhöhen (Ton wird dunkler) und drücken Sie die ▼-Taste, um den Gamma-Wert zu verringern (Ton wird heller).	1 bis 5
Farbe - Drücken Sie auf ENTER, um zum Farbe-Menü zu gelangen.
Farbtemperatur Normal	Normal: Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.	Drücken Sie auf die Taste ▲oder ▼um diese Option auszuwählen.
	Bläulich: Wendet einen kühlen Ton auf das Bild an. Dies ist ab Werk auf den PC-Industrie-Standard für weiße Farbe voreingestellt.
	Rötlich: Wendet einen warmen Ton auf das Bild an. Dies ist ab Werk auf den Nachrichtendruck-Standard für weiße Farbe voreingestellt.
	Benutzer: Die Mischung der Primärfarben Rot, Grün und Blau kann geändert werden, um einen anderen Farbton für das Bild zu erhalten. Wechseln Sie zu den nachfolgenden Menüs Rot, Grün und Blau , um die Einstellungen zu ändern.	Drücken Sie auf die Taste ▲oder ▼nd die Taste ENTER, um Rot, Grün oder Blau auszuwählen. Verwenden Sie dann die Taste ▲der , und die Farbänderung vorzunehmen.
Rot Ermöglicht benutzerdefinierteEinstellung des Farbtons. Grün	Einstellung des Farbtons. Durch Reduzierung einer oder mehrerer Farben wird der jeweilige Einfluss des Farbtons auf das Bild reduziert. (Wenn Sie z.B. die Blau-Stufe des Bildes reduzieren, erscheint das Bild gelblicher. Falls Sie Grün reduzieren, erhält das Bild einen Magenta-Farbton.)	Drücken Sie auf die Taste ▲oder ▼um den Wert einzustellen.	0 bis 100
Blau
Farbton Passen Sie	das Erscheinungsbild von Farben an.	Drücken Sie auf die Taste ▲ oder ▼um den Wert einzustellen.	0 bis 100
Sättigung Passen Sie	die Reinheit von Farben an.	Drücken Sie auf die Taste ▲ oder ▼um den Wert einzustellen.	0 bis 100
Farbe zurücks. Stellt	die benutzerdefinierten Farbeinstellungen auf die Voreinstellungen ab Werk zurück.	Drücken Sie auf die Taste ▲ oder ▼um die Einstellungen zu ändern.	JANEIN
Drücken Sie auf MENU, um das Menü Farbe zu beenden.
AMA(für Modelle mit HDMI-Eingängen)	Verbessert die Graustufen-Reaktionszeit der LCD-Fläche.	Drücken Sie auf die ▲ oder ▼taste, um die Einstellungen zu ändern.	EINAUS

BILD ERWEITERT-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut.

I. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.
2. Drücken Sie auf die Taste oder, um BILD ERWEITERT auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.
3. Drücken Sie auf die Taste oder, um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.
4. Drücken Sie auf die Taste oder, um Änderungen vorzunehmen oder Auswahlen zu treffen.
5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Element Funktion Operation Bereich
Bildmodus Wählen Sie den Bildmodus, der sich am besten für die Art von Bilder eignet, die auf dem Bildschirm angezeigt wird.Standard - für normale PC-Anwendung.Film - für das Ansehen von Videos.Spiele - für Videospiele.Foto - für das Ansehen von Standbildern.sRGB - Für bessere Farbwiedergabe in Peripheriegeräten, z.B. Druckern, Digitalkameras usw.Spar - für das Sparen von Energie durch geringem Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird.	Drücken Sie auf die Taste ▲ oder um den Wert einzustellen.	StandardFilmSpieleFoto sRGB Spar
Demo Senseye Zeigt die Vorschau von Bildschirmbildern im unter Bildmodus ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten Modus anzeigt.	Drücken Sie auf die Taste ▲ oder um die Einstellungen zu ändern.	• EIN• AUS
Dynamischer Kontrast	Mit dieser Funktion wird automatisch die Verbreitung eines visuellen Eingangssignals erkannt und anschließend wird ein optimaler Kontrast eingestellt.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen.Drücken Sie auf die Taste ▲ oder um die Einstellungen zu ändern.
Anzeigemodus Diese Funktion ermöglicht die Anzeige in einem anderen Seitenverhältnis als 16:9 oder 16:10 (abhängig vom gekauften Modell), ohne dass es zu geometrischer Verzerrung kommt.Overscan - Vergrößert das Eingangsbild etwas. Verwenden Sie diese Funktion, um störendes Rauschen an den Kanten des Bildes auszublenden.Voll - Ändert das Eingangsbild so, dass es den gesamten Bildschirm ausfüllt. Eignet sich ideal für Bilder mit dem Seitenverhältnis 16:9 oder 16:10 (abhängig vom gekauften Modell).Seitenverhältnis - Das Eingangsbild wird ohne geometrische Verzerrung angezeigt, und der Bildschirm wird soweit wie möglich ausgefüllt. Abhängig vom gekauften Modell füllen 16:9-oder 16:10-Bilder den Bildschirm horizontal, während 4:3- oder 5:4-Bilder ihn vertikal füllen.Um das Bildseitenverhältnis des gekauften Modells herauszufinden, prüfen Sie bitte den Abschnitt Technischen Daten auf der beiliegenden CD.	Drücken Sie auf die ▲ oder ▼aste, um die Einstellungen zu ändern.Die Optionen unter dem Anzeigemodus unterscheiden sich je nach Eingangssignalquelle.	OverscanVollSeitenverhältnis

Element Funktion Operation Bereich
Farbformat Ermittelt den Farbraum (RGB oder YUV) basierend auf dem folgenden erkannten Videosignal:• D-Sub (VGA) vom PC: Das Standardfarbformat ist RGB.• D-Sub (Component) von einem Videogerät: Das Standardfarbformat ist YUV.Sie müssen das Farbformat u. U. manuell einstellen, wenn die auf dem Monitor angezeigten Farben nicht richtig angezeigt werden.• DVI (für Modelle mit DVI-Eingängen): Das Farbformat wird automatisch auf RGB eingestellt.• HDMI (für Modelle mit HDMI-Eingängen): Das Farbformat kann nicht ausgewählt werden. Das Farbformat wird je nach Eingangsvideoquelle automatisch eingestellt.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen.Drücken Sie auf die Taste ▲ oder ▼, um die Einstellungen zu ändern.	• RGB• YUV
HDMI RGBPC-Bereich(für Modelle mit HDMI-Eingängen)	Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI-Gerät übereinstimmt.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen.Drücken Sie auf die Taste ▲ oder ▼, um die Einstellungen zu ändern.	• R G B(0 bis 255)• R G B(16 bis 235)

AUDIO-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut.

I. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.
2. Drücken Sie auf die oder -Taste, um AUDIO auszuwählen. Drücken Sie anschließend auf die ENTER-Taste, um zum Menü zu gelangen.
3. Drücken Sie auf die oder -Taste, um ein Menüelement zu markieren, und drücken Sie dann auf die ENTER-Taste, um das Element auszuwählen.
4. Drücken Sie auf die oder -Taste, um Änderungen oder Auswahlen vorzunehmen.
5. Um zum vorherigen Menü zurückzugelangen, drücken Sie auf die MENU-Taste.

Element Funktion Operation Bereich
Lautstärke Dient der	Lautstärkenregelung.	Drücken Sie auf die ▲-Taste, um die Lautstärke zu erhöhen. Mit der ▼taste können Sie die Lautstärke verringern.	0 bis 100
Ton aus Unterbindet	die Audioeingabe.	Drücken Sie auf die ▲ oder ▼aste, um die Einstellungen zu ändern.	• EIN • AUS
Audio-Auswahl (für Modelle mit HDMI-Eingängen)	Hiermit können Sie die Audioquelle auswählen oder den Monitor diese automatisch erkennen lassen.	Drücken Sie auf die ▲ oder ▼aste, um die Einstellungen zu ändern.	• Aut. Erk. • PC-Audio • HDMI Audio

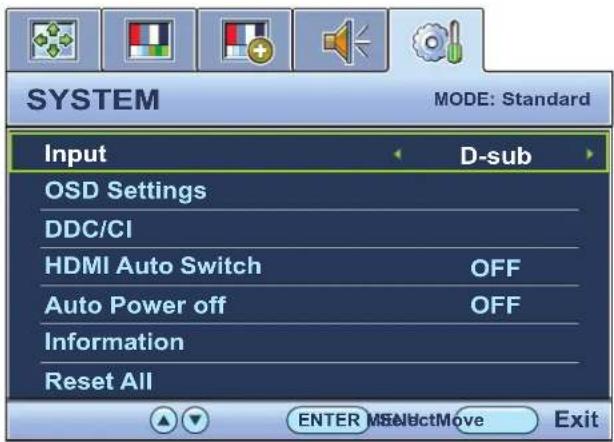

SYSTEM-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut.

I. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.
2. Drücken Sie auf die Taste oder, um SYSTEM auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.
3. Drücken Sie auf die Taste oder, um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.
4. Drücken Sie auf die Taste oder, um Änderungen vorzunehmen oder Auswahlen zu treffen.
5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Element Funktion Operation Bereich
Eingang Verwenden Sie diese Funktion, um den Eingang einzustellen, der sich für Ihren Videokabelverbindungstyp eignet.Nur-Analog-Modelle besitzen keine Input (Eingabe)-Funktion.	Drücken Sie auf die ▲ oder ▼-Taste, um Einstellungen zu ändern.	• D VI de-sub (VGA)• HDMI (für Modelle mit HDMI-Eingängen)

Element	Funktion	Operation	Bereich
OSD-Einst. - Drücken Sie auf ENTER, um zum OSD-Einst.-Menü zu gelangen.
Sprache Stellt die Sprache des OSD-Menüs ein.	Drücken Sie auf die Taste ▲ od▼, den Wert einzustellen.Die in Ihrem OSD gezeigten Sprachoptionen können sich von den auf der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, das an Ihrem Ort ausgeliefert wird.		• English Français• Deutsch• Italiano• Español• Polski• 日本語• Česky• 繁體中文• Magyar• 筒体中文• SICG/BiH/CRO• Română• Nederlands• Русский• Svenska• Português
H. Position Stellt die horizontale Position des OSD-Menüs ein.	Drücken Sie auf die Taste ▲ od▼, den Wert einzustellen.		0 bis 100 um
V. Position Stellt die vertikale Position des OSD-Menüs ein.			0 bis 100
Anzeigezeit Stellt die Anzeigezeit des OSD-Menüs ein.			5 Sek.• 10 Sek.• 15 Sek.• 20 Sek.• 25 Sek.• 30 Sek.
Element Funktion Operation Bereich
OSD-Sperre Verhindert, dass alle Monitoreinstellungen unbeabsichtigt geändert werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Direkttasten deaktiviert.	Drücken Sie auf die Taste ▲oder , und den Wert einzustellen.Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie die MENU Taste für 15 Sekunden, um zur Option OSD-Sperre zu gelangen und Änderungen vorzunehmen. Sie können auch die Taste ▲ oder ▼verwenden, um NEIN im Untermenü OSD-Sperre des Menüs OSD-Einst. auszuwählen. Alle OSD-Steuerelemente stehen dann zur Verfügung.	JANEIN
Drücken Sie auf MENU, um das Menü OSD-Einst. zu beenden.
DDC/CI* Ermöglicht, dass die Einstellungen des Monitors über die Software auf dem PC eingestellt werden.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen. Drücken Sie auf die Taste ▲oder , und die Einstellungen zu ändern.	EINAUS
Automatischer HDMI-Wechsel (für Modelle mit HDMI-Eingängen)	Wenn diese Funktion aktiviert ist, befindet sich der HDMI-Anschluss in der Schleife für die automatische Eingangsauswahl. Ansonsten kann HDMI nur durch Eingangsauswahl oder durch Betätigung einer Direkttaste ausgewählt werden.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen. Drücken Sie auf die ▲ oder ▼taste, um die Einstellungen zu ändern.	EINAUS
Element Funktion Operation Bereich
Auto-Abschaltung	Stellt die Zeit für die automatische Ausschaltung des Monitors im Stromsparmodus ein.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen.Drücken Sie auf die Taste ▲ od▼ , die Einstellungen zu ändern.	• AUS• 10 Min.• 20 Min.u30 Min.
Informationen Zeigt die aktuellen Einstellungen für die Monitoreigenschaften.			• Eingang• Aktuelle Auflösung• Optimale Auflösung(am besten mit dem Monitor)• Modellname
Vorgabe Stellt alle	Modus-, Farb- und Geometrieeinstellungen auf die Standardwerte ab Werk zurück.	Drücken Sie auf die Taste ▲ od▼ , den Wert einzustellen.	• JAunNEIN

*DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern. DDC/CI ermöglicht das Senden von Monitoreinstellungen mit Hilfe der Software für Ferndiagnose.

Anhang: Zusammenbau des Monitors mit einem Höhenanpassungsständer (HAS)

So bringen Sie den Monitorsockel an

• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.
• Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

Während Sie den Monitor fest gegen den Schreibtisch halten, ziehen Sie den Monitorarm nach oben vom Monitor weg.

Richten Sie den Sockel am Ende des Monitorarms aus und drücken Sie ihn hinein. Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

Ziehen Sie den Monitor in die maximale Länge. Drehen Sie den Monitor um 90 Grad gegen den Uhrzeigersinn, wie in der Abbildung gezeigt wird.

Sie möchten vielleicht die Höhe des Monitorständers anpassen. Im Handbuch finden Sie hierzu weitere Einstellen der Höhe des Monitors auf Seite 42.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

So trennen Sie den Sockel ab

Um den Monitor richtig zu bewegen, sollten Sie den Monitor auf die maximale Höhe einrichten. Legen Sie anschließend eine Hand auf die obere Seite des Monitorständers und die andere Hand wie gezeigt auf die untere Seite des Ständers.

I. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Heben Sie das Display vorsichtig an und richten Sie den Ständer auf die maximale Höhe aus.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

2. Drehen Sie die Schraube unten am Monitorsockel heraus und trennen Sie den Monitorsockel wie gezeigt ab.

Einstellen der Höhe des Monitors

Um die Höhe des Monitors anzupassen, halten Sie sowohl die linke als auch die rechte Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben.

- Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. Halte Sie Kinder vom Monitor fern, wenn Sie diese Aktion ausführen.

- Wenn der Monitor in das Hochformat gedreht wurde und die Höhe angepasst werden muss, beachten Sie bitte, dass der Bildschirm so nicht auf die niedrigste Höhe eingestellt werden kann.

I. Schwenken Sie die Anzeige.

Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen.

Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontext-Menü den Eintrag Bildschirmauflösung aus. Wählen Sie Hochformat in Orientierung und übernehmen Sie die Einstellung.

Abhängig vom Betriebssystem auf Ihrem PC gibt es verschiedene Maßnahmen, um die Bildschirmausrichtung einzustellen. Weitere Einzelheiten können Sie in der Hilfedokumentation Ihres Betriebssystems finden.

2. Ziehen Sie den Monitor ganz nach oben, und neigen Sie ihn.

Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie ihn bis auf die maximal mögliche Position. Neigen Sie dann den Monitor.

Der Monitor sollte vertikal ausgestreckt sein, damit er vom Querformat in das Hochformat gedreht werden kann.

3. Drehen Sie den Monitor um 90 Grad im Uhrzeigersinn, wie in der Abbildung gezeigt wird.

Um zu vermeiden, dass die Kante der LCD-Anzeige den Monitorsockel berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen. Stellen Sie auch sicher, dass es keine hindernden Gegenstände in der Nähe des Monitors gibt und dass der Raum für die Kabel ausreicht. Sie müssen möglicherweise nach dem Drehen die Kabel neu durch die Kabelklammer verlegen.

1. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein.

Einstellung des Ansichtwinkels

Sie können den Bildschirm des Monitors um -5° bis +15° neigen, um 90° (nach links und rechts) drehen und auf eine Höhe von 110 mm einstellen.

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise:

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.
• Vergewissern Sie sich, dass das Wandmaterial stabil genug ist, um das Gewicht des Monitors zu tragen.
• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

I. Entfernen Sie den Monitorsockel.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche. Entfernen Sie den Monitorsockel wie unter So trennen Sie den Sockel ab auf Seite 41 beschrieben wird.

2. Entfernen Sie den Ständer des Monitors.

Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Schrauben herauszuschrauben, mit denen der Monitorständer am Monitor befestigt ist. Verwenden Sie einen Schraubenzieher mit magnetischer Spitze, um die Schrauben nicht zu verlieren.

Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg.

Für den Fall, dass Sie Ihren Monitor in Zukunft wieder auf den Ständer stellen möchten, bewahren Sie den Monitorsockel, den Monitorständer und die Schrauben an einem sicheren Ort auf.

3. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Fehlerbehebung

Häufig gestellte Fragen (FAQ)

? Das Bild ist verschwommen:
Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.
⑦ Wie verwendet man ein VGA-Verlängerungskabel?
Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. Ist das Bild jetzt scharf? Wenn nicht, optimieren Sie das Bild, indem Sie den Anweisungen unter "Die Wiederholfrequenz ändern" unter dem Link "Die Bildschirmauflösung verändern" folgen. Leitungsverluste in Verlängerungskabeln führen im Allgemeinen zu einer schlechteren Bildqualität. Sie können diese Verluste minimieren, indem Sie ein Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten Verstärker verwenden.
⑦ Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern?
Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, Wählen Sie die native Auflösung.
? Pixelfehler werden angezeigt:
Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß, eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.

• Reinigen Sie den LCD-Monitor.
• Schalten Sie Gerät abwechselnd ein/aus.
• Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der bei der LCD-Technologie häufig vorkommt.

? Das Bild hat eine falsche Farbtönung:

Es ist gelb-, blau- oder rosastichig.

Wählen Sie MENU > BILD > Farbe > Farbe zurücks., und wählen Sie dann "JA" im Mitteilungsfeld "VORSICHT", um die Farbeinstellungen auf die Standardwerte ab Werkz zurückzusetzen.

Wenn das Bild immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche Farbtönung hat, fehlt eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

? Kein Bild:

Leuchtet die Anzeige am Bildschirm grün?

Wenn die Anzeige grün leuchtet und die Meldung "Signal außerhalb des Bereichs" am Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt "Voreingestellte Anzeigemodi" unter dem Link "Die Bildschirmauflösung verändern".

⑦ Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar:

- Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden.

- Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.

⑦ Leuchtet die Anzeige am Bildschirm orange?

Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

Leuchtet die Anzeige am Bildschirm überhaupt nicht?

Überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.

? Das Bild ist verzerrt, blinkt oder flimmert:

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

⑦ Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt.

Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion "Anzeigemodus" auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen. Siehe Anzeigemodus auf Seite 32 für weitere Einzelheiten.

? Das Bild ist in eine Richtung verschoben:

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

② Die OSD-Steuerelemente stehen nicht zur Verfügung:

- Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie die MENU-Taste für 15 Sekunden, um zur Option "OSD-Sperre" zu gelangen und Änderungen vorzunehmen.

- Sie können auch die Taste oder verwenden, um "NEIN" im Untermenü "OSD-Sperre" des Menüs "OSD-Einst." auszuwählen (System-Menü). Alle OSD-Steuerelemente stehen dann zur Verfügung.

⑦ Die eingebauten Lautsprecher geben keinen Ton aus (für Modelle mit Lautsprechern):

- Prüfen Sie, ob der Eingang richtig angeschlossen ist.

- Erhöhen Sie die Lautstärke (Ton ist evtl. deaktiviert oder Lautstärke ist zu niedrig).

- Entfernen Sie den Kopfhörer und/oder externe Lautsprecher. (Wenn diese Geräte an den Monitor angeschlossen sind, sind die eingebauten Lautstärker automatisch deaktiviert.)

⑦ Die angeschlossenen externen Lautsprecher geben keinen Ton aus (für Modelle mit Lautsprechern):

- Entfernen Sie den Kopfhörer (falls dieser an den Monitor angeschlossen ist).

- Prüfen Sie, ob der Ausgang richtig angeschlossen ist.

- Wenn die externen Lautsprecher mit Strom über die USB-Verbindung versorgt werden, prüfen Sie, ob diese Verbindung in Ordnung ist.

- Erhöhen Sie die Lautstärke der externen Lautsprecher (Ton ist evt. deaktiviert oder Lautstärke ist zu niedrig).

Weitere Hilfe?

Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler; bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: [e-mail].
