BEDIENUNGSANLEITUNG CD1107 VDO DAYTON

Danke, dass Sie sich für den Kauf dieses VDO Dayton-Produkts entschieden haben. Dieses Gerät wurde entsprechend den gültigen Sicherheitsrichtlinien entwickelt und gefertigt, wobei die höchsten Standards sowie strenge Tests zur Anwendung kommen. Lesen Sie diese Bedienungsanleitung bitte aufmerksam, um sich mit dem Produkt vertraut zu machen. Verwenden Sie das Produkt bestimmungsgemäß und bewahren Sie diese Anleitung als Referenz in Ihrem Fahrzeug auf.

Umweltverträglichkeit

Dieses Handbuch wurde auf chlorarm gebleichtem Umweltpapier gedruckt.

VORBEUGENDE WARTUNG

Um einwandfreien Kontakt zwischen dem Gerät und dem abnehmbaren Bedienteil dauerhaft zu gewährleisten, empfiehlt es sich, die Kontakte regelmäßig mit einem in etwas Reinigungsflüssigkeit oder Alkohol getränkten Wattestäbchen zu reinigen.

INHALTSVERZEICHNIS

EINLEITUNG 40

Vor dem Gebrauch 40

Umweltverträglichkeit 40

VORBEUGENDE WARTUNG 40

INHALTSVERZEICHNIS.... 40

ALLGEMEINE INFORMATIONEN...... 41

Haftungsausschluss 41

Laserprodukt der Klasse 1 ...... 41

FUNKTIONEN 41

RDS (Radio Data System) 41

Hinweise zu Audio-CDs.... 41

Hinweise zu MP3-Dateien 42

Hinweis zu Ordnern.... 43

EINBAU 44

Einbau 44

Anschließen in Fahrzeugen mit Standard-ISO-Steckverbindern 44

Anschließen in Fahrzeugen ohne Standard-ISO-Steckverbinder 44

Vorbereitung.... 44

Steckverbinder (Abb. C) 45

Elektronische und Motorantennen ..... 45

MONTAGE 45

Metallrahmen (Abb. F und G)...... 45

Anschließen des Radios (Abb. C) ...... 45

Einbau des Radios (Abb. G und H) ..... 45

Entfernen des Radios (mit Hilfe der beiden mitgelieferten U-förmigen Bügel) (Abb. J) 45

Austausch der Sicherung (Abb. C)...... 46

Unterdrückung von Störsignalen 46

ABNEHMBARES BEDIENTEIL UND

FERNBEDIENUNG 46

Funktion(en) Bedienteil und Fernbedienung 46

SICHERHEIT 47

Entfernen des Bedienteils (Abb. A/B und J) 47 Bedienteil wieder einsetzen (Abb. J und L) 47

ALLGEMEINER BETRIEB 47

Ein-/Ausschalten 47

Einstellen der Einschaltlautstärke ..... 47

Auswahl einer Quelle 47

Klangeinstellungen 47

RADIOBETRIEB 48

Ein Frequenzband auswählen.... 48

Einen Sender auswählen 48

UKW-Stereo-Betrieb (nur Fernbedienung) 49

Speichern von Radiosendern 49

RADIO DATA SYSTEM (RDS)...... 49

Anzeige des Sendernamens (PS) ..... 49

Automatische Frequenzwahl (AF) ...... 49

Verkehrsfunk (TA) 49

Erweiterte RDS-Einstellungen.... 50

Auswahl des Programmtyps (PTY) ..... 51

CD-BETRIEB 51

Einlegen einer CD in den CD-Player..... 51

Anzeige der Wiedergabezeit 52

CD-Wiedergabe unterbrechen (Pause) . 52

Auswerfen einer CD 52

CD-Wiedergabe 52

Wiedergabe komprimierter Audioformate52

Abspielen einer CD-R oder CD-RW ..... 52

Wiedergabe einer "kopiergeschützten", nicht normgerechten Audio-CD .... 52

CD/MP3 wiedergeben 52

Titel/Datei auswählen 52

Unterbrechen (Pause) 53

Dateiauswahl.... 53

FEHLERSUCHE 54

Symptome Grund/Abhilfe 54

Haftungsausschluss

Ausführungen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Laserprodukt der Klasse 1

Unsachgemäßer Gebrauch dieses Geräts kann den Anwender unsichtbarer Laserstrahlung aussetzen. die den Gerenzwert für Laserprodukte der Klasse 1 überschreiten.

Achtung:

Unsachgemäßer Gebrauch dieses Geräts kann den Anwender unsichtbarer Laserstrahlung aussetzen. die den Gerenzwert für Laserprodukte der Klasse 1 überschreiten.

Wichtige Informationen

• Das System darf nur von geschulten Spezialisten eingebaut werden.
• Die Qualitätsnormen der Automobilindustrie beachten.
• Feuergefahr. Während des Bohrens besonders darauf achten, keine versteckten Kabelbäume, den Kraftstofftank sowie Kraftstoffleitungen zu beschädigen.
• Niemals in tragende oder sicherheitsrelevante Karosserieteile bohren. Beim Einbau von Geräten in den Fahrgastraum ist es wichtig, die folgenden Punkte zu beachten:
• Sicherstellen, dass der Fahrer uneingeschränkte Rundumsicht hat.
• Erhöhtes Verletzungsrisiko im Falle eines Unfalls. Keine Geräte im Entfaltungsbereich des Airbags oder in Aufprallbereichen von Kopf oder Knien montieren.
• Keine Kabel der Rückhalte- und Sicherheitssysteme beschädigen (Airbag usw.). (Die Leitungen sind normalerweise besonders markiert, z.B. mit Hilfe von Aufklebern.)
• Keine Prüfleuchten zur Spannungsprüfung verwenden, da zu hoher Stromfluss elektronische Bauteile beschädigen / zerstören kann.

• Keine Quetsch- oder Schneidsteckverbinder verwenden. Alle Kabelverbindungen löten. Alle Lötstellen mit einem Schrumpfschlauch oder Isolierband isolieren.

• Bei Masseberbindungen zur Karosserie eine Zahnscheibe verwenden. Falls nötig, vorher Farbe und Schmutz entfernen.

• Um einen korrekten Einbau sicherzustellen, nur Befestigungsteile verwenden, die mit dem Gerät geliefert wurden. Die Verwendung nicht autorisierter Teile kann zu Defekten führen.
• Der Einbau des Geräts ist an denjenigen Stellen zu vermeiden, an denen hohe Temperaturen entstehen können, wie z.B. durch direkte Sonneneinstrahlung oder heiße Luft aus der Heizung, oder wo es im besonderen Maße Staub, Schmutz oder starker Vibration ausgesetzt wäre.

FUNKTIONEN

RDS (Radio Data System)

Viele UKW-Sender übertragen RDS-Informationen.

Das Navigationsradio wertet die RDS-Informationen aus und bietet die folgenden Vorteile:

• PS (Program Service name): Anzeige des Sendernamens.
• Radio text: Anzeige zusätzlicher Informationen über den Sender.
• PTY (Program TYpe): Senderwahl anhand des Programmtyps.
• AF (Alternative Frequency): Automatische Einstellung auf die beste Alternativfrequenz.
• TA (Traffic Announcement): Verkehrsfunkdurchsagen.
• EON (Enhanced Other Networks): Automatische Umschaltung auf Verkehrsfunkdurchsagen anderer Sender
• NEWS: Einspielung von Mitteilungen oder Nachrichten.

Hinweise zu Audio-CDs

Sie können in Ihrem CD-Player 12 cm-CDs abspielen. Von der Verwendung von 8 cm-CDs (mit oder ohne Adapter) und von CDs, deren Form nicht dem Standard entspricht, wird abgeraten.

CD-Formate

Die folgenden CD-Formate werden unterstützt vom

CD-Player:

• CD Audio (CD-DA entsprechend dem Red Book-Standard);
  Es werden maximal 22 CD-Texttitel in der Titelliste angezeigt.
  ● CD-ROM (entsprechend Yellow Book)
• CD-ROM XA (Mode 2, Form 1, entsprechend Green Book)

• CD-R/RW (entsprechend Orange Book, Teil 2/3)

• CD Text mit CD Audio (entsprechend Red Book)

• CD Mixed Mode (entsprechend Light Yellow Book); Es werden nur die Audiotitel abgespielt.
• CD-Extra; Es werden nur die Audiotitel abgespielt.
• Multi-session CD (entsprechend der Multi-Session-CD-Spezifikation 1.0)

Hinweise zu MP3-Dateien

Die folgenden MP3-Dateien werden vom CD-Spieler unterstützt:

● Dateien gemäß MPEG1/2 oder 2.5-Layer 3.
- Bis zu 345 Titel in bis zu 99 Verzeichnissen (jeder Dateiname mit 32 Buchstaben).
- Bitrate: Maximal 320 Kbit/s, konstant oder variabel. Die Klangqualität von MP3-Dateien steigt im Allgemeinen mit der Bitrate. Dieses Gerät kann Aufnahmen mit Bitraten zwischen 8 Kbps und 320 Kbps wiedergeben; um allerdings eine gewisse Klangqualität genießen zu können, empfehlen wir ausschließlich die Verwendung von CDs, die mit einer Bitrate von mindestens 128 Kbps aufgenommen wurden.
- Textanzeige: ID3-Tag V1 und ID3-Tag V2. MP3-Titel können zusätzliche Informationen wie Name des Interpreten, des Titels oder des Albums enthalten (ID3-Tags mit nicht mehr als 12 Zeichen). Außer den Groß- und Kleinbuchstaben ("Aa bis Zz") und dem Unterstrich ("_") werden keine Zeichen angezeigt.
- Das Gerät spielt die Titel eventuell nicht in der Reihenfolge ab, in der sie auf die CD geschrieben wurden.
- Das Gerät gibt lediglich die erste Sitzung (Session) wieder, wenn die CD sowohl CD-Audio-Titel als auch MP3-Dateien enthält.
- Bei der Wiedergabe einer CD mit 8 Kbps oder bei variabler Datenrate (VBR), wird die Zeit im Display eventuell falsch angezeigt.
- Stellen Sie sicher, dass eine MP3 CD-R/CD-RW als Daten- und NICHT als Audio-CD gebrannt wird.
- MP3-Dateien sind nicht kompatibel mit dem Packet Writing-Verfahren.
- Es besteht keine Kompatibilität zu m3u-Playlists.
- Es besteht keine Kompatibilität mit den Formaten MP3i (MP3 interactive) oder mp3 PRO.
- Das MP3-Symbol erscheint bei der Wiedergabe einer MP3-Datei im Display.
● Die Dateien sind kompatibel zu den ID3-Tag Versionen 1.0, 1.1, 2.2, 2.3 und 2.4 für die

Anzeige des Albums (CD-Titel), des Titels (Titel des Liedes), des Interpreten (Titel-interpret) und von Kommentaren. Ver. 2.x des ID3-Tags erhält den Vorzug, wenn sowohl Ver. 1.x als auch Ver. 2.x vorhanden sind.

Wichtig

• Bei der Benennung einer MP3-Datei die entsprechende Dateinamenerweiterung (.mp3) anhängen.
• Dieses Gerät spielt Dateien mit der Dateinamenerweiterung (.mp3) als MP3-Datei ab. Um Rauschen und Fehlfunktionen zu vermeiden, diese Erweiterungen bitte nicht für andere Dateien als MP3-Dateien verwenden.
• Dieses Gerät ermöglicht die Wiedergabe von MP3-Dateien von CD-ROM, CD-R und CD-RW. Es können CD-Aufnahmen wiedergegeben werden, die mit Level 1 und Level 2 des ISO9660 sowie mit dem Romeo and Joliet-Dateisystem mit dem Sektorformat in Mode 1 oder Mode 2 Form 1 kompatibel sind. Andere Formate können nicht zuverlässig abgespielt werden.
• Es ist möglich, Multisession-kompatibel aufgenommene CDs abzuspielen.
• MP3-Dateien sind nicht kompatibel mit dem Packet Writing-Verfahren.
• Die maximale Länge des Dateinamens, der auf dem Display angezeigt werden kann, beträgt einschließlich Dateinamenerweiterung (.mp3), 64 Zeichen.
• Bei der Wiedergabe von MP3-Dateien und Audiodaten (CD-DA) wie z.B. CD-EXTRA und MIXED-MODE-CDs, können beide Typen nur durch Umschalten des Abspielmodus zwischen MP3 und CD-DA wiedergegeben werden.
• Die Reihenfolge der Ordnerauswahl für die Wiedergabe und andere Funktionen wird zur Schreibreihenfolge, die von der Brennsoftware verwendet wird. Daher kann die erwartete Reihenfolge bei der Wiedergabe eventuell von der tatsächlichen Reihenfolge abweichen. Es gibt allerdings auch Brennsoftware, die das Festlegen einer Wiedergabereihenfolge ermöglicht.
• Einige Audio-CDs enthalten Titel, die ohne Pause in andere übergehen. Wenn diese CDs in MP3-Dateien konvertiert und auf eine CD-R/CD-RW/CD-ROM gebrannt werden, werden die Dateien auf diesem Abspielgerät mit einer kurzen Pause zwischen den Titeln wiedergegeben, die nicht unbedingt der Länge der Pausen zwischen den Titeln der Original-Audio-CD entsprechen.

Hinweis zu Ordnern

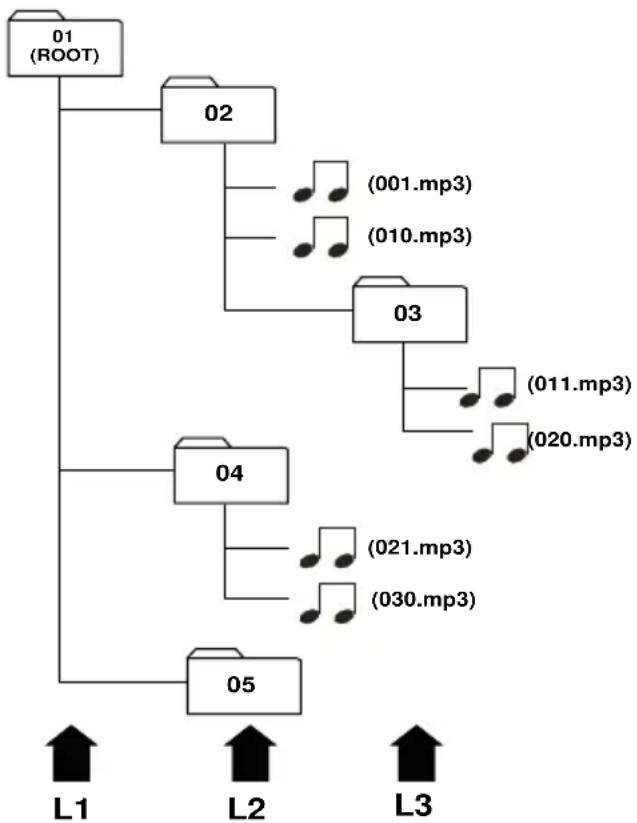

- Eine Skizze einer CD-ROM mit MP3-Dateien sehen Sie unten. Unterordner werden als Ordner innerhalb des momentan selektierten Ordners angezeigt.

• Dieses Gerät weist Ordnernummern zu. Der Bediener kann keine Ordnernummern zuweisen.
• Es ist nicht möglich, Ordner auszuwählen, die keine MP3-Dateien enthalten. (Diese Ordner werden ohne Anzeige der Ordner-nummer übersprungen.)
• Es können MP3-Dateien in bis zu 8 Ordnerebenen wiedergegeben werden. Bei CDs mit vielen Ordnerebenen kommt es allerdings zu Beginn der Wiedergabe zu einer Verzögerung. Aus diesem Grund empfehlen wir bei der Erstellung von CDs nicht mehr als 2 Ordnerebenen.
• Es ist möglich, bis zu 99 Ordner pro CD wiederzugeben.

Diebstahlschutzmaßnahmen

Das Bedienteil kann zum Schutz vor Diebstahl von der Gerätebasis abgenommen und in der mitgelieferten Kunststoffbox aufbewahrt werden.

- Wenn das abnehmbare Bedienteil nicht innerhalb von fünf Sekunden nach Ausschalten der Zündung von der Gerätebasis entfernt wird, ertönt ein Warnton und die Frontblende öffnet sich.

Wichtig

• Beim Abnehmen oder Einsetzen niemals Gewalt anwenden oder das Display oder die Knöpfe zu fest eindrücken.
• Das abnehmbare Bedienteil keinen starken Erschütterungen aussetzen.
• Das abnehmbare Bedienteil vor direkter Sonneneinstrahlung und hohen Temperaturen schützen.
• Einige Sekunden nach dem Ein- oder Ausschalten der Zündung bewegt sich die Frontblende selbständig. Dabei besteht die Gefahr, sich die Finger einzuklemmen. Daher sollte das Bedienteil zu diesem Zeitpunkt nicht berührt werden.

Pflege Ihres CD-Players

- Verwenden Sie ausschließlich CDs, die eines der unten abgebildeten Compact Disc Digital Audio-Logos tragen.

• Verwenden Sie nur normale, runde CDs. Sollten nicht dem Standard entsprechende, nicht runde CDs eingelegt werden, können diese im CD-Player stecken bleiben oder eventuell nicht korrekt wiedergegeben werden.
• Alle CDs vor dem Abspielen auf Risse, Kratzer oder Verformung prüfen. CDs mit Rissen, Kratzern oder Verformungen werden möglicherweise nicht korrekt wiedergegeben. Verwenden Sie solche CDs nicht.
• Vermeiden Sie bei der Handhabung der CD die Berührung der bespielten (nicht bedruckten) Seite.
• Vermeiden Sie es, beim Entfernen Fingerabdrücke auf der CD zu hinterlassen.
• Bewahren Sie nicht verwendete CDs in ihren jeweiligen Schutzhüllen auf.
• Sorgen Sie stets dafür, dass die CDs vor dem Einlegen sauber und trocken sind.
• Halten Sie die CDs von direkter Sonneneinstrahlung und hohen Temperaturen fern.
• Bringen Sie keine Aufkleber auf den CDs an, beschreiben diese oder behandeln sie mit Chemikalien.

• Zum Reinigen einer CD, diese mit einem weichen Tuch von innen nach außen abwischen.

• Wenn bei kaltem Wetter die Heizung benutzt wird, kann sich Feuchtigkeit im Inneren des CD-Players bilden. Kondenswasser kann zu Fehlfunktionen des CD-Players führen. Wenn Sie glauben, dass ein Problem durch Kondenswasser verursacht wird, schalten Sie den CD-Player ca. eine Stunde lang aus, damit er trocknen kann und wischen feuchte CDs mit einem weichen Tuch ab.

• Erschütterungen durch Fahrbahn-unebenheiten können die Wiedergabe der CD unterbrechen.

Reinigen des Geräts

Zum Reinigen keine Reinigungsflüssigkeit, Alkohol oder sonstige Lösungsmittel verwenden. Ausschließlich ein feuchtes Tuch verwenden.

CD-R/CD-RW

• Wenn CD-R/CD-RW-Disks verwendet werden, ist eine Wiedergabe nur für CDs möglich, die finalisiert wurden.
• Eine Wiedergabe von CD-R/CD-RW-Disks, die auf einem HiFi-CD-Rekorder oder einem PC aufgenommen wurden, kann aufgrund der Eigenschaften der CD oder aufgrund von Kratzern oder Schmutz auf der CD oder Schmutz, Kondenswasser, usw. auf der Linse des Geräts scheitern.
• Die Wiedergabe einer CD, die auf einem PC aufgenommen wurde, kann abhängig von den Einstellungen der Anwendung und der Umgebung scheitern. Bitte immer im korrekten Format brennen. (Für Einzelheiten nehmen Sie bitte Kontakt mit dem Hersteller des Programms auf.)
• Die Wiedergabe von CD-R/CD-RW-Disks kann durch direkte Sonneneinstrahlung, hohe Temperaturen oder ungünstige Lagerbedingungen im Fahrzeug unmöglich werden.
• Titel und sonstige Textinformationen auf einer CD-R/CD-RW-Disk werden auf diesem Gerät möglicherweise nicht angezeigt (im Falle von Audiodaten (CD-DA)).
• Lesen Sie vor deren Verwendung die Vorsichtsmaßregeln für CD-R/CD-RW-Disks.

EINBAU

Den Montagerahmen und die Metalllasche verwenden, um das Autoradio fest im Armaturenbrett zu montieren.

Für den Einbau ausschließlich die mitgelieferten Schrauben und Muttern verwenden.

Übrig gebliebenes Installationsmaterial für zukünftige Verwendung behalten.

Wenn der Einbau das Bohren von Löchern oder andere Veränderungen am Fahrzeug erforderlich macht, nehmen Sie Kontakt mit dem nächsten Händler auf.

Dieses Gerät ist für den Einbau in die Radioöffnung des Armaturenbretts vorgesehen.

Einbau

1. Wenn die Öffnung zu klein ist, diese wie in Abbildung G gezeigt vergrößern.
2. Den Metallrahmen in das Armaturenbrett einbauen (siehe Abbildung H).

- Den Rahmen in das Armaturenbrett schieben.

- Die Laschen mit einem Schraubendreher umbiegen.

1. Das Radio in den Rahmen schieben.
2. Die Kabel wie in Abbildung C gezeigt anschließen.
3. Die Halterung am Radio anbringen und an der Karosserie montieren (siehe Abb. I).

Anschließen in Fahrzeugen mit Standard-ISO-Steckverbindern

Das Radio kann in Fahrzeugen mit ISO-Steckverbindern ohne große Vorbereitung eingebaut werden. Einige Signale müssen eventuell angepasst oder an die ISO-Steckverbinder angeschlossen werden.

Anschließen in Fahrzeugen ohne Standard-ISO-Steckverbinder

Für Fahrzeuge mit anderen Anschlussvoraussetzungen bitte den Händler nach einem Adapterkabel fragen. Falls für Ihr Fahrzeug kein Adapterkabel erhältlich ist, das Radio wie unter "Steckverbinder" beschrieben anschließen.

Vorbereitung

Das Gerät muss an ein 12 V-Gleichstromnetz mit einer Masseklemme gegen Erde (Fahrzeugkarosserie) angeschlossen werden.

Warnung: Ein Einbau, der diesen Anforderungen nicht entspricht, kann zu Fehlfunktionen, Beschädigungen oder Feuer führen!

Um während des Einbaus das Risiko eines Kurzschlusses zu vermeiden, das Massekabel der Batterie abklemmen, bis das Gerät sicher eingebaut und korrekt angeschlossen ist.

Steckverbinder A 1)

a- Stromversorgung

1 Gelbes/rotes Kabel A4: An die geschaltete 12V-Stromversorgung anschließen (Ein-/Ausschalten über Zündung.

2 Rote Kabel A7: Mit einem 12 V-Dauerplus verbinden. Dies ist die Hauptstromversorgung.

- Stellen Sie sicher, dass dieser Anschluss eine Stromstärke von 15A verträgt.

3 Braunes Kabel A8: An Masse anschließen (Fahrzeugkarosserie).

Elektronische und Motorantennen

Den Stift A5 an die Stromversorgung einer elektonischen Antenne oder das Steuerkabel für das Relais einer Motorantenne anschließen. Diesen Anschluss nicht für die direkte Stromversorgung der Motorantenne verwenden.

Steckverbinder B 1)

Lautsprecher (ausschließlich 4 Ohm-Lautsprecher verwenden) Lautsprecherkabel nicht mit Masse, unmittelbar mit einem Verstärker ohne High Level-Eingang oder über einen externen Überblendregler verbinden! Die Lautsprecherkabel können direkt an einen Verstärker mit High Level-Eingang angeschlossen werden:

Anschließen von 4 Lautsprechern

Seite & Pol. Vorn/Farbe Stift Hinten/Farbe Stift

Links (+) Grun [B5] Weiß [B7]

Links (-) Grün/schw. [B6] Weiß/schw. [B8]

Rechts (+) Grau [B3] Blau [B1]

Rechts (-) Grau/schw. [B4] Blau/schw. [B2]

1) Für dieses Zubehör bitte den Händler fragen.

Line out

Mit Hilfe der mit entsprechenden Cinch-Kabel können Sie eine Endstufe mit 2 oder 4 zusätzlichen Lautsprechern an dieses Gerät anschließen.

● Rote Buchse an den rechten Kanal
- Weiße Buchse an den linken Kanal.

Audio In

Mit Hilfe der mit AUX-in bezeichneten Cinch-Kabel können externe Audioquellen angeschlossen werden.

● Rotes Kabel für Eingang rechter Kanal
- Weißes Kabel für Eingang linker Kanal

MONTAGE

Metallrahmen (Abb. F und G)

Den Metallrahmen ins Armaturenbrett einbauen. Für eine optimale Funktion des CD-Players sollte der Metallrahmen horizontal positioniert werden (zwischen -10^ und +30^ ).

Den Metallrahmen durch Umbiegen der Metalllaschen (mit einem Schraubendreher) fixieren.

Anschließen des Radios (Abb. C)

• Sicherstellen, dass die Batterie abgeklemmt ist.
• Steckverbinder A' der Stromversorgung mit Buchse A verbinden.
• Steckverbinder B' des Lautsprechers mit Buchse B verbinden.
• (optional) Den Line Out-Steckverbinder mit der entsprechenden Buchse verbinden.
• (optional) Den AUX-Steckverbinder mit der entsprechenden Buchse verbinden.
• Den Antennenstecker in die Antennenbuchse stecken (guter Empfang ist nur mit einer guten Antenne möglich). Wenn ein Antennenadapter benötigt wird, bitte den Händler fragen.

Einbau des Radios (Abb. G und H)

Dieses Radio kann konventionell über die Vorderseite oder die Rückseite des Armaturenbretts eingebaut werden.

Einbau an der Vorderseite

• Das Radio in den Metallrahmen schieben, bis die Federn auf beiden Seiten des Radios in die Öffnungen des Rahmens einschnappen.
• Zum Schluss das Massekabel der Batterie wieder anschließen.

Einbau an der Rückseite

• Ein Stellung wählen, bei der die Schrauböffnungen des Einbaurahmens und die Schrauböffnungen des Radios übereinander liegen und die Schrauben an 2 Stellen auf jeder Seite festziehen.
• Nur M5-Schrauben kürzer als 6mm benutzen.

Entfernen des Radios (mit Hilfe der beiden mitgelieferten U-förmigen Bügel) (Abb. J)

• Die Taste REL betätigen und das Bedienteil abnehmen.
• Die beiden Bügel in die Öffnungen an der Vorderseite des Geräts einführen, bis diese einrasten.
  • Das Radio herausziehen.

Austausch der Sicherung (Abb. C)

- Die Sicherung gegen eine 15A-Flach-sicherung austauschen. Die neue Sicherung muss genau dem Wert und Typ der alten entsprechen, da das Gerät ansonsten nicht ausreichend geschützt ist. Eine Nichtbeachtung kann zu Schäden am Gerät und dem Erlöschen der Garantie führen.

Unterdrückung von Störsignalen

- Die meisten modernen Fahrzeuge sind mit einem ausreichenden Schutz vor Störsignalen ausgestattet. Wenn vom Fahrzeug erzeugte Störsignale auftreten sollten, wenden Sie sich an Ihren Händler.

ABNEHMBARES BEDIENTEIL UND FERNBEDIENUNG

Siehe Abb. A und E.

Funktion(en) Bedienteil und Fernbedienung

1. 1. Gerät ein-/ausschalten
2. Drücken um das Bedienteil

Kurz drücken: Auto-Sendersuche (autom. Modus) /stop der Frequenz (manueller Modus) Lang drücken: aktivieren manueller Suchmodus CD: Kurz drücken: wählen vorherigen oder nächsten Titel/Datei Lang drücken: Rücklauf/Vorlauf des aktuellen Titels

1. 12 Stumm / stumm aus

2. SEL MENU Den Knopf kurz drücken um die Modi auszuwählen in der folgenden Reihenfolge: VOLUME>BASS> TREBLE>BALANCE> FADER. Den Knopf lange drücken um die Modi auszuwählen in der folgenden Reihenfolge: TA SEEK/AALARM> MASK DPI/MASK ALL>

3. VOL 13. Erhöhen/Reduzieren Lautstärke

4. 1. Klang-Equalizer wählen
5. 501Display-Modus wählen
6. 4A/B Radio:

Kurz drücken: Scannen der 6 Senderspeicher für 5 Sek. pro Sender Nur für CD1327

Lang drücken: Suchen und speichern von sechs Radiosendern CD: Titel-/Dateisuche aktivieren (Titelauswahlmodus)

1. 1....6 14.

Kurz drücken: Auswahl gespeicherter Radiosender Lang drücken: Speichern aktueller Radiosender

CD:

Betätigen für Aktivierung spezieller Steuerfunktionen(Play/Pause, Repeat, Intro (10 sek.), Random,

Nur für CD1327

10 Titel zurück, 10 Titel vor,

1. TA 8. Verkehrsfunksuche akitiveren/deaktivieren
2. MODE 2. NDEelle wechseln zwischen UKW/MW, CD und Zusatzgeräten
3. PTY 9. Stationen auswählen nach Programmtyp

14.7 AF/REG EOP ENT

Radio & Fernbedienung:

Kurz drücken: Wählen AF-REGionalisierung

Lang drücken: wählen

Anti-Schocksystem

Nur für CD1327

Lang drücken: Eingabe (in

Funktionsauswahl)

1. CD auswerfen/erneut laden

16.3 Radio:

Kurz drücken: Wechseln UKW/MW-Band

Nur für CD1327

Lang drücken: ID3-Tag Erkennung wählen

1. LCD-Schirm

Zeigt alle Informationen und Funktionen

1. CD-Ladeschlitz

Schlitz zum Laden/Auswerfen der CD

1. FERNBEDIENUNGS-Sensor

Empfängt Signal von der IR-Fernbedienung

1. Brücken, um spezielles Funktionsmenü zu wählen

SICHERHEIT

Entfernen des Bedienteils (Abb. A/B und J)

1. Taste drücken, um das Bedienteil nach unten zu klappen.
2. Beim Verlassen des Fahrzeugs das abnehmbare Bedienteil mitnehmen.
3. Das Bedienteil in seiner Aufbewahrungsbox aufbewahren.

Bedienteil wieder einsetzen (Abb. J und L)

1. Das Bedienteil aus der Aufbewahrungsbox herausnehmen.
2. Das Bedienteil in das Radio schieben, bis es einrastet.
3. Das Bedienteil schließen, bis es einrastet.

Anmerkung 1: Wenn ein Warnsignal zu hören ist, wurde das Bedienteil nicht wieder korrekt eingesetzt!

Anmerkung 2: Um guten Kontakt zwischen dem Gerät und dem abnehmbaren Bedienteil zu gewährleisten, ist es ratsam, die Kontakte regelmäßig mit einem Wattestäbchen zu reinigen!

Anmerkung 3: Beim Abnehmen oder Einsetzen des abnehmbaren Bedienteils nicht die elektrischen Kontakte berühren!

ALLGEMEINER BETRIEB

Ein-/Ausschalten

Taste drücken, um das Gerät ein- oder auszuschalten.

Einstellen der Einschaltlautstärke

Modus VOL LAST oder VOL ADJ

In diesem Modus kann die Einschaltlautstärke eingestellt werden.

1. Den SEL MENU-Knopf lange drücken, um in die Betriebsart Sonderfunktionen zu wechseln.
2. Den VOL-Knopf auf VOL LAST drehen, um einzustellen, dass das Radio die Lautstärke beim Ausschalten speichert oder
3. Den Knopf auf VOL ADJ drehen, um die Einschaltlautstärke mit Hilfe des VOL-Knopfes auf das gewünschte Niveau einzustellen. Hinweis: Wenn das Radio vorher lauter eingestellt war als es ausgeschaltet wurde: Das Radio schaltet sich mit der Einschaltlautstärke ein. Anderenfalls merkt sich das Radio die vorherige Lautstärkeeinstellung.

Auswahl einer Quelle

Ihr Radio ist für unterschiedliche Klangquellen geeignet.

• RADIO
  CD

• AUX

• Den Knopf SEL MENU drücken.

• Den VOL-Knopf drehen, um die Quelle zu wählen.

Klangeinstellungen

Lautstärke

Bitte achten Sie darauf, dass Verkehrsgeräusche (Hupe, Sirene.....) immer noch zu hören sind

- Zur Einstellung der Lautstärke den Lautstärkeregler drehen.

Hinweis: Die Einschaltlautstärke (VOL LAST / VOL ADJ) ist einstellbar. Wenn die Einschaltlautstärke auf den Maximalwert eingestellt wird, kann das Gerät beim Einschalten sehr laut sein.

- Den Knopf SEL MENU kurz drücken. Wenn VOL angezeigt wird, den VOL-Knopf drehen, um die Lautstärke wie gewünscht einzustellen.

Siehe: Einstellen der Einschaltlautstärke

Balance

Um die Balance der Lautstärkeverteilung zwischen rechter und linker Seite einzustellen.

1. Den SEL MENU-Knopf drücken, um die Lautstärkebalance (BAL) auszuwählen.
2. Den VOL-Knopf drehen, um die Lautstärke- verteilung zwischen den Lautsprechern rechts und links einzustellen.

Bass (nur bei ausgeschaltetem DSP)

Zur Hervorhebung niedriger Frequenzen.

1. Den SEL MENU-Knopf drücken, um die Basseinstellung (BAL) auszuwählen.
2. Den VOL-Knopf drehen, um den Grad der Basshervorhebung einzustellen.

Höhen (nur bei ausgeschaltetem DSP)

Zur Hervorhebung hoher Frequenzen.

1. Den SEL MENU-Knopf drücken, um die Höheneinstellung (TRE) auszuwählen.
2. Den VOL-Knopf drehen, um die Höhenhervorhebung einzustellen.

Überblendregler

Zur Einstellung der Lautstärkeverteilung zwischen Front- und Hecklautsprechern.

1. Den SEL MENU-Knopf drücken, um den Überblendregler (FAD) auszuwählen.
2. Den VOL-Knopf drehen, um die Lautstärke- verteilung zwischen den Lautsprechern vorne und hinten einzustellen.

Equalizer

Radio

1. Den SEL MENU-Knopf lange drücken, um in die Betriebsart Sonderfunktionen zu wechseln.
2. Den VOL-Knopf auf DSP ON drehen, um eine der voreingestellten Equalizer-Einstellungen auszuwählen.

Fernbedienung

Die EQ-Taste auf der Fernbedienung betätigen, um eine der einprogrammierten Equalizer-Einstellungen auszuwählen.

• Klassik (CLAS)
• Rock (ROCK)
• Pop (POP)
• Keine (NONE)

Stumm

Zum Stummschalten die Taste Mute drücken.

Wenn eine CD abgespielt wird, wird diese angehalten. Die Taste Mute erneut drücken, damit die CD weiter abgespielt wird.

Loudness

Radio und Fernbedienung

Die Taste Loud lange drücken, um die Klangqualität hoher und tiefer Frequenzen zu verbessern.

Zeit einstellen

Im Radio- oder CD-Modus kann die interne Uhr des Radios eingestellt werden.

1. Die Taste DISP lang drücken, bis die Uhrzeit anfängt zu blinken.
2. Den Lautstärkeregler zum Einstellen der Stunde (HOUR) nach links oder rechts drehen.
3. Den SEL MENU-Knopf drücken, um die aktuelle Anzeige zu speichern
4. Den Lautstärkeregler zum Einstellen der Minuten nach links oder rechts drehen.
5. Die Taste DISP drücken, um die aktuelle Anzeige zu speichern. Die Zeit ist nun eingestellt.

RADIOBETRIEB

1. Die Taste drücken, um das Gerät einzuschalten.
   Wenn sich das Gerät nicht im RADIO-Modus befindet:
2. Die Taste MODE drücken, um RADIO zu wählen.

Ein Frequenzband auswählen

Ihr Radio ist für den Empfang der Frequenzbänder UKW und MW geeignet.

Die BAND/ID3-Taste drücken, um das gewünschte Frequenzband auszuwählen.

Einen Sender auswählen

Sendersuchlauf

Die Taste (Frequenz runter) oder (Frer quenz hoch) drücken, um nach einem Sender zu suchen. Der Empfänger sucht nach oben oder unten nach dem nächsten starken Sender.

Manuelle Sendersuche

Eine der Tasten, oder, lang drücken oder manuellen Suchlauf starten.

Die Taste (Frequenz runter) oder (Frerquenz hoch) drücken, bis der gewünschte Radiosender eingestellt ist. Wenn 10 sek. lang nichts weiteres passiert, schaltet das Radio zurück in den automatischen Suchmodus.

Auto Store

Wenn die SCH/ A /PS-Taste lang gedrückt wird, sucht das Radio die sechs stärksten Radiosender und speichert sie automatisch unter den Sendertasten 1 bis 6.

Scan (nur Fernbedienung)

Diese Funktion ermöglicht die Suche nach Sendern oder Stationstasten im aktuellen Frequenzband. Kurzes Drücken der SCAN-Taste startet den Suchlauf.

Wenn ein Radiosignal empfangen wird, blinkt das Display 10 Mal auf und zeigt die empfangene Frequenz an. Das Radio setzt den Suchlauf nach diesem Muster fort.

Wenn der gewünschte Sender erreicht ist, beendet ein erneutes Drücken der SCAN-Taste den Suchlauf.

Suchlauf Stationstasten

Nach kurzem Drücken der SCH/ A /PS-Taste empfängt das Radio 5 sek. lang jeden einprogrammierten Sender. Wenn der gewünschte Sender erreicht ist, wählt ein erneutes Drücken der Taste den Sender aus.

Zeit oder Empfangsfrequenz anzeigen

Hinweis: Das Gerät muss sich im Radiomodus befinden.

1. Die Taste DISP drücken, um zwischen der aktuellen Zeit und der Empfangsfrequenz des derzeit eingestellten Senders umzuschalten.

UKW-Stereo-Betrieb (nur Fernbedienung)

Wenn das Stereosignal zu schwach wird (schlechter Empfang des Radiosenders):

1. Die ST/LOC-Taste auf der Fernbedienung drücken, bis im Display des Radios MONO erscheint.
2. Diese Taste erneut drücken, damit wieder STEREO angezeigt wird.

Speichern von Radiosendern

1. Die Frequenzbandtaste drücken, um das gewünschte Band auszuwählen, FM1, FM2, FM3, AM1 oder AM2.
2. Den gewünschten Sender einstellen.
3. Eine der 6 Stationstasten lange drücken, um den Radiosender abzuspeichern. Die Nummer wird neben der Empfangsfrequenz angezeigt. Für jedes Band können bis zu sechs Radiosender abgespeichert werden.

RADIO DATA SYSTEM (RDS)

Diese Funktion steht nur im UKW-Band (FM) zur Verfügung!

Viele UKW-Sender übertragen RDS-Informationen.

Alle vom RDS abhängigen Funktionen, wie z.B. TA, NEWS usw... werden deaktiviert, wenn die Option 'RDS' auf 'OFF' eingestellt wird.

Dieses Gerät nutzt die RDS-Informationen, um Ihnen die folgenden Funktionen bieten zu können:

Anzeige des Sendernamens (PS)

Das Radio zeigt anstelle der Frequenz den Namen des Senders an.

Automatische Frequenzwahl (AF)

Das Gerät bleibt auf den aktuell gewählten Sender eingestellt, indem es nach der bestmöglichen Alternativfrequenz sucht.

Hinweis: Die AF-Funktion ist voreingestellt. Sie können AF ausschalten, falls die Funktion nicht benötigt wird. Drücken Sie die AF/REG-Taste und wählen OFF.

Verkehrsfunk (TA)

Sie können den Verkehrsfunk aktivieren, um Verkehrsdurchsagen bevorzugt zu hören (auch, wenn Sie gar kein Radio hören).

Diese Funktion steht nur in Verbindung mit RDS zur Verfügung.

Verkehrsfunk akitiveren/deaktivieren

Die TA-Taste drücken, um den Verkehrsfunk zu aktivieren/deaktivieren. Wenn der Verkehrsfunk gewählt wurde und Informationen empfangen werden, wird im Display TP angezeigt.

Verkehrsdurchsagen unterbrechen

Wenn Sie eine bestimmte Verkehrsdurchsage nicht weiter hören wollen, können Sie diese unterbrechen, ohne dabei den Verkehrsfunk zu deaktivieren.

1. Durch einmaliges Drücken der Taste TA-Taste kehrt das Gerät in die vorherige Betriebsart zurück.

Hinweis: Sie können RDS-Funktionen ausschalten, falls diese nicht benötigt werden.

1. Drücken Sie die AF/REG-Taste und wählen die Option OFF.

Erweiterte RDS-Einstellungen

Den SEL MENU-Knopf lang drücken um in das Menü der erweiterten RDS-Einstellungen zu gelangen.

Modus TA SEEK oder TA ALARM

Hinweis: TA muss aktiviert sein.

Modus TA SEEK

Wenn ein neu eingestellter Radiosender nicht innerhalb von 5 Sekunden Verkehrsfunkinformationen überträgt, sucht das Radio automatisch nach einem neuen Sender, der Verkehrsfunkinformationen ausstrahlt. Im Modus Verkehrfunksuchlauf (TA Seek) kann der aktuelle Sender auf einen anderen Sender umgestellt werden, wenn das Signal zu schwach ist, da das Autoradio nach Verkehrfunksendern mit starkem Empfang sucht.

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus TA SEEK zu wählen.

Modus TA ALARM

Wenn die Verkehrsfunkinformation des aktuellen Senders nicht mehr empfangen werden kann, blinkt NO TP TA im Display auf. Den Modus TA ALARM wählen:

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus TA ALARM zu wählen.

Modus MASK DPI oder MASK ALL

MASK DPI

In der Betriebsart MASK DPI werden Sender auf Alternativfrequenzen (AF) mit abweichenden Senderkennungen (PI) ausgeblendet.

1. Den SEL MENU-Knopf lange drücken, um in die MASK-Einstellungen auszuwählen.
2. Den VOL-Knopf auf MASK DPI drehen.

MASK ALL

Im Modus MASK ALL werden Radiosender auf alternativen Radiofrequenzen mit abweichenden Senderkennungen (PI) und/oder ohne erkanntes RDS-Signal ausgeblendet.

1. Den SEL MENU-Knopf lange drücken, um in die MASK-Einstellungen auszuwählen.
2. Den VOL-Knopf auf MASK ALL drehen.

Modus PI SOUND oder PI MUTE

PI SOUND

Hinweis: Diese Funktion steht nur bei aktiviertem AF zur Verfügung.

In einigen Ländern ist es möglich, dass zwei unterschiedliche Sender mit identischen Frequenzen aber unterschiedlichen Sender-

kennungen vorhanden sind. Wenn dieser Modus eingeschaltet ist, schaltet das Radio einige Sekunden lang auf den neuen PI-Sender und schaltet auf den aktuellen Sender zurück. Den Modus PI SOUND wählen:

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus PI SOUND zu wählen.

PI MUTE

In diesem Modus wird das Radio stumm geschaltet wenn ein neuer Radiosender empfangen wird.

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus PI MUTE zu wählen.

Modus RETUNE S oder RETUNE L

Wenn das Signal des aktuellen Senders zu schwach wird, kann mit diesen Betriebsarten eingestellt werden, wie lange das Radio wartet, bevor es einen alternativen Sender sucht.

RETUNE S

In diesem Modus ist die Wartezeit auf 30 Sekunden eingestellt.

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus RETUNE S zu wählen.

RETUNE L

In diesem Modus ist die Wartezeit auf 90 Sekunden eingestellt.

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus RETUNE L zu wählen.

Modus TA VOL+/-

Mit dieser Option kann die Lautstärke für Verkehrsdurchsagen auf den gewünschten Wert voreingestellt werden.

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus TA VOL zu wählen.
3. Den VOL-Knopf dann je nach Wunsch im Uhrzeigersinn (lauter) oder gegen den Uhrzeigersinn (leiser) drehen.

DSP ON/OFF

Bei der Einstellung DSP OFF bleibt der Klang des Radios unverändert. Bei der Einstellung DSP ON können voreingestellte Klang-verbesserungen ausgewählt werden.

1. Den Knopf SEL MENU lang drücken. Den VOL-Knopf drehen, um DSP ON oder DSP OFF einzustellen.

2. Bei DSP ON den VOL-Knopf drehen, um die gewünschte Klangveränderung auszuwählen.

3. Keine (NONE)

4. Klassik (CLAS)
5. Rock (ROCK)
6. Pop (POP)

SEEK 1/SEEK 2

In diesem Modus können zwei verschiedene Suchmethoden für Radiosender eingestellt werden.

• SEEK 1 wählen, wenn automatisch nach Radiosendern gesucht werden soll. Durch
  Betätigung der oder Taste wird der Radiosender automatisch ausgewählt.

- SEEK 2 wählen, wenn ein Sender manuell ausgewählt werden soll. Durch Betätigung

der oder Taste wird die Empfangs- frequenz schrittweise erhöht oder verringert.

SEEK 1 oder SEEK 2 auswählen:

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um den Modus SEEK 1 oder SEEK 2 zu wählen.

STEREO/MONO

Radiosender strahlen ihr Programm normalerweise in Stereo aus. In Gebieten mit erschwerten Empfangsbedingungen kann dies zu Störungen oder vermehrtem Rauschen führen. Um diese schwachen Radiosender empfangen zu können, MONO wählen. Um Radiosender in Stereo zu empfangen, STEREO wählen.

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um STEREO oder MONO anzuwählen.

DX/LOCAL

Über diesen Modus kann ein Grenzwert für die Such nach Radiosendern festgelegt werden. Um nur lokale Radiosender mit hoher Sendeleistung zu empfangen, die Betriebsart LOCAL wählen. In Gebieten mit Radiosendern mit geringer Sendeleistung DX wählen. Die Sendersuche hält dann auch bei Sendern mit niedriger Sendeleistung.

Auswahl des Programmtyps (PTY)

Diese Funktion steht nur für UKW zur Verfügung. Sie ermöglicht die Senderauswahl nach Programmtyp.

Es gibt eine Kodierung von bis zu 28 vordefinierten Programmtypen – z.B. (in Europa): PTY1 News (Nachrichten), PTY6 Drama, PTY11 Rock music (Rockmusik).

1. Diese Taste kurz drücken, um die PTY-Information anzuzeigen; das Display blinkt.

2. Entweder die Taste oder drücken, um nach PTY-Sendern zu suchen.

3. Die PTY-Taste lang drücken, um den Programmtyp anzuzeigen. Den VOL-Knopf drehen, um das gewünschte Programm zu wählen.

4. Die PTY-Taste erneut drücken, um die Auswahl zu bestätigen.

Anzeige des Programmtyps

Hinweis: Das Gerät muss sich im Modus PTY befinden.

1. Die Taste DISP betätigen, um den Programmtyp anzuzeigen.

CD-BETRIEB

Dieses Gerät ist mit einem Anti-Schocksystem (ESP) ausgestattet, das eine Wiedergabe von CDs ohne Unterbrechungen durch Erschütterungen ermöglicht. Diese Funktion ist ideal für das Befahren schlechter Straßen. Die Informationen von der CD werden in einem Speicher gepuffert. Diese Funktion steht für die CD-/MP3-Wiedergabe zur Verfügung.

ESP ON/OFF

Um diese Funktion zu aktivieren/deaktivieren:

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um zwischen ESP ON und ESP OFF umzuschalten.

Loudness ON/OFF (LOUD ON/OFF)

Um diese Funktion zu aktivieren/deaktivieren:

1. Den Knopf SEL MENU lang drücken.
2. Den VOL-Knopf drehen, um LOUD ON oder LOUD OFF anzuwählen.

Einlegen einer CD in den CD-Player

1. Die Taste drücken, um das Gerät einzuschalten.
2. Die REL-Taste drücken, um das Bedienteil aufzuklappen.
3. Die CD (bedruckte Seite nach oben) in den CD-Schacht einlegen. Nach dem Einlegen einer CD wird diese automatisch abgespielt.

Hinweis: Wenn eine CD nicht automatisch eingezogen wird, diese NICHT GEWALTSAM einführen, weil sonst die CD und das Gerät beschädigt werden können.

1. Das Bedienteil schließen.

Anzeige der Wiedergabezeit

Im CD/MP3-Modus kann die Wiedergabezeit angezeigt werden.

1. Die Taste DISP wiederholt drücken bis die Wiedergabezeit der eingelegten CD angezeigt wird.

CD-Wiedergabe unterbrechen (Pause)

Radio:

1. Die Taste kurzdrücken, um die Wiedergabe zu unterbrechen oder fortzusetzen.

Fernbedienung:

1. Die Taste auf der Fernbedienung lang drücken, um die Wiedergabe zu unterbrechen oder fortzusetzen.

Auswerfen einer CD

1. REL-Taste drücken, um das Bedienteil aufzuklappen.
2. Die EJECT-Taste drücken, um die CD auszuwerfen.
3. Die CD entfernen.
4. Das Bedienteil zuklappen.

CD-Wiedergabe

Dieser CD-Player ist ausschließlich für 12 cm-CDs geeignet und kann sowohl Audio- als auch CDs im MP3-Format lesen. Bitte nur CDs in herkömmlicher Form verwenden.

Wiedergabe komprimierter Audioformate

Sie können MP3-Dateien wiedergeben, die MPEG1/2 & 2.5-Layer 3 bei einer Bitrate von bis zu 320 Kbps oder bei einer variablen Bitrate (VBR) entsprechen und die mit ID3-Tags gebrannt wurden. Die Dateien können -auf eine CD-R- oder CD-RW-Disk der Formate ISO9660-Level 1 und 2 gebrannt werden.

Abspielen einer CD-R oder CD-RW

Abhängig vom Typ der CD-R/CD-RW, dem Zustand der Disk-Oberfläche, sowie der Funktionen und des Zustands des CD-Brenners kann es sein, dass bestimmte CD-R/CD-RW-Disks auf diesem Gerät nicht korrekt abgespielt werden können.

Wiedergabe einer "kopiergeschützten", nicht normgerechten Audio-CD

Da bei einigen Audio-CDs Kopierschutzmechanismen verwendet werden, die nicht den internationalen Audio-CD-Normen (Red Book) entsprechen, können diese kopiergeschützten CD(s) eventuell nicht mit diesem Gerät wiedergegeben werden.

CD/MP3 wiedergeben

Wenn es sich beim erste Titel um eine Daten-spur handelt, wird die CD als MP3-Disk behandelt. (Wenn auf der gesamten CD keine MP3-Datei gefunden wird, wird die CD wie eine Audio-CD behandelt). Wenn die erste Spur eine Audiospur ist, wird die CD als Audio-CD behandelt. Wenn der Verkehrsfunk eingeschaltet ist, unterbrechen Durchsagen die CD-Wiedergabe.

Anzeige der CD-/MP3-Wiedergabezeit

Hinweis: Das Gerät muss sich im CD-/MP3-Modus befinden.

1. Die Taste DISP betätigen, um die Wiedergabezeit anzuzeigen.

Titel/Datei auswählen

Nächster Titel

1. Die Taste oder kurzdrücken, um zum vorherigen oder nächsten Titel (oder Datei) zu springen.

Schneller Vorlauf

1. Die Taste oder langdrücken, um den Titel (oder die Datei) schnell rückwärts oder vorwärts laufen zu lassen. Die Funktion wird beendet, sobald der Anfang oder das Ende des Titels erreicht ist.

Titel oder Datei wiederholt abspielen

Um den aktuellen Titel endlos wiederholen zu lassen.

1. Die Taste RPT (WIEDERHOLEN) lang drücken, um den aktuell abgespielten Titel wiederholen zu lassen.

Zufallswiedergabe

1. Die Taste RDM (ZUFALL) lang drücken, um die Titel in zufälliger Reihenfolge wiederzugeben.

Intro-Funktion

1. Die INT-Taste lang drücken, um den Titel anzuspielen. Jeder Titel wird 10 Sekunden lang angespielt.

2. Um die Anspielfunktion zu beenden, die Taste erneut drücken. Der aktuelle Titel wird wiedergegeben.

Titel oder Dateien überspringen (nur CD1327)

1. Die Taste –10 lang drücken, um 10 Titel zurückzuspringen.
2. Die Taste +10 lang drücken, um 10 Titel vorzuspringen.

Titel auswählen

1. Die SCH A/PS-Taste lang drücken.
2. Den VOL-Knopf (Radio) oder die Tasten (Fernbedienung) verwenden, um den gewünschten Titel auszuwählen.
3. Die ENTER-Taste lang drücken, um den gewählten Titel wiederzugeben.

Unterbrechen (Pause)

Radio:

1. Die Taste kurzdrücken, um die Wiedergabe zu unterbrechen oder fortzusetzen.

Fernbedienung:

1. Die Taste (Pause) auf der Fernbedienung lang drücken, um die Wiedergabe zu unterbrechen oder fortzusetzen.

Dateiauswahl

Datei vor

1. Die Taste oder kurzdrücken, um zur vorherigen oder nächsten Datei zu springen.

Schneller Vorlauf/Rücklauf

1. Die Taste oder langdrücken, um die Datei schnell rückwärts oder vorwärts laufen zu lassen. Die Funktion wird beendet, sobald der Anfang oder das Ende der Datei erreicht ist.

Datei wiederholen

Um den aktuellen Titel endlos wiederholen zu lassen.

1. Die Taste RPT (WIEDERHOLEN) lang drücken, um die aktuell abgespielte Datei wiederholen zu lassen.

Dateiname/Titel suchen

Um nach einem Dateinamen oder Titel zu suchen (mit 3 Buchstaben), die folgende Prozedur befolgen.

1. Die SCH A/PS-Taste zweimal drücken. Es erscheint ein * im Display.
2. Den VOLUME-Knopf drehen, um den ersten Buchstaben zu wählen.

3. Den VOLUME-Knopf eindrücken, um den ersten Buchstaben zu bestätigen.

4. Den VOLUME-Knopf drehen, um den zweiten Buchstaben zu wählen.

5. Den VOLUME-Knopf eindrücken, um den zweiten Buchstaben zu bestätigen.
6. Den VOLUME-Knopf drehen, um den dritten Buchstaben zu wählen.
7. Die BAND/ENT-Taste drücken, um nach dem Dateinamen zu suchen.
8. Wenn die Anfangsbuchstaben von mehr als einer Datei oder Titel identisch sind, kann die gewünschte Datei oder Titel über den VOLUME-Knopf ausgewählt werden.
9. Die BAND/ENT-Taste lang drücken, um die Wiedergabe zu starten.

Ordnersuche im Hauptverzeichnis

1. Die SCH A/PS-Taste dreimal drücken. Im Display erscheint ROOT/.
2. Den VOL-Knopf drehen, um das Verzeichnis auszuwählen.
3. Die BAND/ENT-Taste drücken, um den ersten Titel im gewählten Verzeichnis abzuspielen.

Wiedergabe unterbrechen

1. Die Taste "1"/PLAY (PLAY/PAUSE) drücken, um die Wiedergabe des Titels zu unterbrechen. In der Betriebsart "Pause" blinkt das Display.

2. Die Taste "1"/PLAY (PLAY/PAUSE) erneut drücken, um die Wiedergabe des Titels fortzusetzen.

FEHLERSUCHE

Es kann vorkommen, dass Ihr Autoradio nicht so funktioniert, wie Sie es erwarten. Bevor Sie sich an den Kundendienst wenden, lesen Sie bitte diese Bedienungsanleitung und überprüfen die Einstellungen: möglicherweise stellen Sie fest, dass eine Funktion mit den von Ihnen gewählten Einstellungen nicht funktionieren kann.

Wenn Sie Ihr Gerät dennoch zur Reparatur abgeben müssen, sollten Sie immer das vollständige Gerät mitsamt dem abnehmbaren Bedienteil abgeben (Versuchen Sie nie, das Autoradio zu öffnen, um die Reparatur selbst durchzuführen).

Symptome Grund/Abhilfe

KEIN STROM Prüfen:

Das Radio funktioniert nicht.

• Das Gerät ist ordnungsgemäß in das Armaturenbrett eingesetzt (siehe MONTAGE).
• Das Gerät ist ordnungsgemäß angeschlossen (siehe EINBAU).
  Das Gerät funktioniert nicht und das Display leuchtet nicht.
  ● Das Gerät ausschalten.
  ● Die Sicherung prüfen (siehe EINBAU).

KEIN TON Prüfen:

Das Display leuchtet aber das Gerät bleibt stumm (oder nur Pfeifenton hörbar).

Lautstärke erhöhen: bei Radioempfang einen Ort aufsuchen, an dem der Empfang des Senders besser ist.
- Die Antenne und deren Anschluss prüfen (siehe EINBAU).
- Prüfen, ob die Sendersuche abgeschlossen ist.
Den Anschluss der Lautsprecher (siehe EINBAU) und die Balance der Lautsprecher prüfen (KLANGEINSTELLUNG)
Kein Ton aus den Lautsprechern (vorn und hinten), weder bei Radio noch bei CD.
Kein Ton aus dem Subwoofer nach Anschluss eines externen Verstärkers.
Prüfen Sie den Einbau Ihres externen Verstärkers:

- Anschluss des externen Verstärkers an LINE OUT (siehe EINBAU).

TONPROBLEME Prüfen:

Die Lautstärke ist bei Verkehrsdurchsagen zu niedrig.

Die Lautstärkeeinstellung für Verkehrsdurchsagen anpassen (siehe Einstellen der Verkehrsfunklautstärke).

CD-FEHLER Prüfen:

Bei Verwendung des CD-Players funktioniert das Gerät nicht und zeigt CD ERROR an.

• Die CD ist korrekt in den CD-Player eingelegt.
• Es befindet sich mindestens eine CD im Player.
• Die CD wurde korrekt eingelegt; ist nicht verschmutzt, außergewöhnlich oder beschädigt; die Frontblende des Players ist ordnungsgemäß geschlossen.
