BEDIENUNGSANLEITUNG DVD9212 Reflexion

BEDIENUNGSANLEITUNG DVD9212

TRAGBARER DVD-PLAYER

CE

Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vollständig durch, bevor Sie dieses Produkt anschließen, in Betrieb nehmen oder einstellen.

Inhalt

Inhalt S1

Wichtige Sicherheitshinweise S2

Sicherheitshinweise S3

Tastenbelegung S4-S6

SETUP-Menüeinstellung S7-S8

SETUP-Menüeinführung S9

Parameter und Spezifikationen S10

Batteriedaten S10

Wichtige Sicherheitshinweise

Warnung: Um das Risiko eines Elektroschocks zu reduzieren, keine Abdeckungen entfernen. Im Geräteinneren befinden sich keine zu wartenden Teile. Wenden Sie sich stets an qualifiziertes Personal.

Warnung: Zur Vermeidung von Feuer und Stromschlag, Gerät weder Regen noch Feuchtigkeit aussetzen.

Das Gerät darf keinen Flüssigkeitstropfen oder -spritzern ausgesetzt werden. Auf dem Gerät dürfen keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, abgestellt werden.
Den Player nicht direktem Sonnenlicht oder Wärmequellen, wie Radiatoren oder Öfen aussetzen.
Decken Sie keine Belüftungsöffnungen ab. Schlitze und Öffnungen am Gerät dienen der Belüftung. Die Öffnungen dürfen niemals dadurch blockiert werden, dass der Player auf ein Kissen, Sofa oder eine ähnliche Oberfläche gestellt wird.
Stellen Sie den Player nicht auf einen instabilen Wagen, Ständer, Dreifuß, Gestell oder Tisch. Das Gerät kann herunterfallen und es kann zu Beschädigungen oder Verletzungen kommen.
Stellen Sie niemals schwere oder scharfe Gegenstände auf den LCD-Bildschirm oder auf das Gehäuse.
- Verwenden Sie nur den mitgelieferten Netzadapter. Durch die Verwendung eines anderen Netzadapters werden alle Garantieansprüche null und nichtig.
Der Netzstecker des Adapters dient zur Unterbrechung der Stromversorgung und soll weiterhin betriebsbereit bleiben.
Ziehen Sie bei Nichtnutzung den Netzstecker.
- Beachten Sie bei der Entsorgung der Batterie auf die Umweltaspekte.

VORSICHT: Ein falsch eingesetzte Batterie kann explodieren. Nur mit dem gleichen oder ähnlichen Batterietyp austauschen.

WARNUNG: Die Batterie (Batteriepack oder eingesetzte Batterien) dürfen nicht hohen Temperaturen ausgesetzt werden, wie Sonneneinstrahlung, Feuer usw.

WARNUNG: Eine zu hohe Lautstärke der Kopfhörer kann zu Hörverlust führen.

WARNUNG: Nur Befestigungs- und Zubehörteile verwenden, die vom Hersteller empfohlen werden. Der Player wird von einem Netzadapter mit Strom versorgt. Der Netzadapter dient zur Unterbrechung der Stromversorgung und soll weiterhin betriebsbereit bleiben.

Vorsicht: Eine falsch eingelegte Batterie kann explodieren. Nur mit dem gleichen oder ähnlichen Batterietyp (Lithium-Batterie) austauschen.

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses Gerät nicht zusammen mit dem Hausmüll entsorgt werden darf (Gültig in der EU). Zur Vermeidung möglicher Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung muss dieses Gerät getrennt von anderen Abfällen entsorgt und gewissenhaft dem Recycling zugeführt werden, um die Materialien effektiv wiederverwerten zu können Bringen Sie am Ende der Nutzungsdauer das Gerät zu einer zuständigen Sammelstelle oder wenden sich an den Händler, bei dem Sie es gekauft haben. Diese nehmen das Produkt zum umweltgerechten Recycling an.

©

Tastenbelegung

Hauptgerät

1. rückwärts/zurück
2. PLAY/ PAUSE
   (Wiedergabe/Pause)
3. zurück/weiter
4. STOP
5. links/rückwärts
6. OPEN OPEN (Öffnen)
7. rechts/vorwärts
8. SD/MMC/MS
9. USB
10. ENTER
11. Kopfhörer-Buchse
12. DVD/DVB
13. AV OUT
14. VOL +/ VOL- (Lautstärke +/-
15. KOAXIAL
16. SETUP
    -ANSCHLUSSBUCHSE
17. SOURCE (Quelle)
18. ON/OFF
19. DC IN 9-12V
20. ANTENNE

Einsetzen der Batterie

1. Ziehen Sie den Batteriehalter heraus.

2. Setzen Sie die Batterien ein.

Öffnung

HINWEISE:

Die Batterie während der Aufbewahrung oder längerer

Nichtnutzung des DVD-Players entfernen.

Tastenbelegung

Fernbedienung

727	119
	12
17	2015
18	1625
10	242126
13
19	145
12	43
86	23
	22

1. PLAY/ PAUSE (Wiedergabe/Pause)

Drücken Sie einmal PLAY/PAUSE, um die Wiedergabe zu unterbrechen und drücken Sie PLAY/PAUSE erneut, um die Wiedergabe fortzusetzen.

2. STOP

Wenn Sie diese Taste einmal gedrückt wird, merkt sich das Gerät die Stelle, an der es angehalten wurde. Wenn anschließend ENTER gedrückt wird, wird die Wiedergabe ab der gespeicherten Stelle fortgesetzt. Aber wenn anstelle von ENTER erneut STOP gedrückt wurde, ist die Wiederaufnahmefunktion nicht verfügbar.

3. Zurückspringen

: Geht ein Kapitel/Track bis zum Anfang zurück. : ROTE Taste im Videotext.

4. Vorwärtsspringen

:Geht zum nächsten Kapitel/Track. :GRÜNE Taste im Videotext.

5. VOL-(Lautstärke -)

Lautstärke einstellen.

6. WIEDERHOLEN

Drücken Sie während der Wiedergabe REPEAT, um den gewünschten Wiederholungsmodus auszuwählen.

: Wiedergabe eines Kapitels/Titels/aller Titel auf einer Disk. : Wiedergabe eines Tracks/aller Tracks auf einer Disk. : Sie können den Wiedergabemodus Repeat One

(Track wiederholen)/Repeat folder (Ordner wiederholen) für eine Disk wählen.

7. POWER

Taste für Standby des DVD-Players

8. PROGRAMMIEREN

: Mit der Programmierfunktion können

Sie Ihre Lieblingstracks einer Disk speichern. Drücken Sie die Taste PROGRAM, anschließend wird das Programmiermenü auf dem Bildschirm angezeigt. Jetzt können Sie mit den Zifferntasten die Titel-, Kapitel- oder Tracknummern direkt eingeben und die PLAY-Option wählen. Um zur normalen Wiedergabe zurückzukehren, drücken Sie PROGRAM und wählen Sie im Programmiermenü die Option CLEAR (Löschen). : Videotext-Funktion : Zum Auswählen eines Diashowmodus drücken Sie wiederholt die Taste PROGRAM. Es gibt 16 Diashowmodi.

Aufbau

Fernbedienung

9. SOURCE (Quelle)

DVD/CARD/USB.

10. TITLE (Titel)

DVD : Rückkehr zum DVD-Titelmenü.

DVB : Zum Fernseh- oder Radioprogramm umschalten.

11. DVD/DVB

Zum DVD- oder DVB-Modus umschalten.

12. 0-9 ZIFFERNTASTEN

Auswahl eines nummerierten Menüpunkts.

13. ENTER

Bestätigt eine Menüauswahl.

14. VOL + (Lautstärke +)

Lautstärke einstellen.

15. ANZEIGE

Zeigt Wiedergabezeit und Statusinformationen an.

16. AUDIO

DVD DVB : Drücken Sie während der Wiedergabe mehrmals AUDIO, um zu einer anderen Audio-Sprache oder Tonspur umzuschalten, falls vorhanden.

VCDQ: Drücken Sie während der Wiedergabe mehrmals AUDIO, um einen unterschiedlichen Audiokanal (Stereo, links oder rechts) wiederzugeben.

17. UNTERTITEL

Drücken Sie während der Wiedergabe mehrmals SUBTITLE (Untertitel), um zu einer anderen Untertitel-Sprache umzuschalten.

18. ANGLE (Blickwinkel)/EPG

Ändern Sie mit ANGLE (Blickwinkel) den Blickwinkel bei DVDs, die diese Funktion unterstützen.

Bei DVB werden EPG-Informationen angezeigt.

19. SETUP

Öffnet oder schließt das Setupmenü.

20. 10+

Um Track 10 oder einen Track auszuwählen, der größer als 10 ist, drücken Sie zuerst 10+. Zum Beispiel: Auswahl von Track 12. Drücken Sie zuerst 10+ und drücken Sie anschließend die Zifferntaste 2.

21. RETURN (Zurück)

Geht zum höheren Menü zurück oder schließt das Menü.

22.

DVD Durch Drücken von ◀ können Sie eine vom 5 Rücklauf -Geschwindigkeiten einstellen (x2-> x4-> x8-> x20). Mit ENTER kehren Sie zur normalen Wiedergabe zurück.

DVB GELBE Taste im Videotext.

23.

DVD Durch Drücken von ▶ können eine vom 5 Vorlauf -Geschwindigkeiten einstellen (x2-> x4-> x8-> x20). Mit ENTER kehren Sie zur normalen Wiedergabe zurück.

DVB BLAUE Taste im Videotext.

24. SLOW (Zeitlupe)

Zeitlupe.

25. MENÜ

DVD-Diskmenü aufrufen.

26. SEARCH (Suche)

Springt im DVD-Modus zum gewünschten Zeitpunkt, Titel oder Kapitel.

27. MUTE (Stummschaltung)

Deaktiviert die Audioausgabe.

Einstellung SETUP-Menü

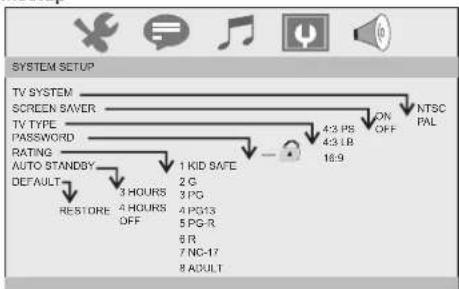

Systemsetupseite

Rufen Sie mit SETUP das Setupmenü auf. Wählen Sie mit den Richtungstasten ▲▼◀▶ den gewünschten Menüpunkt. Drücken Sie nach Abschluss der Einstellungen SETUP, um wieder zur normalen Anzeige zurückzukehren.

Systemsetup

SYSTEM SETUP TV SYSTEM SCREEN SAVER TV TYPE PASSWORD RATING AUTO STANDBY DEFAULT RESTORE 3 HOURS 4 HOURS OFF 1 KID SAFE 2 G. 3 PG. 4 PG13 5 PG-R 6 R. 7 NC-17 8 ADULT 4:3 PS 4:3 LB 16.9 ON OFF NTSC PAL

TV-System

Auswahl des Farbsystems, das auf ihrem Fernseher bei der AV-Ausgabe eingestellt ist. Dieser DVD-Player ist mit NTSC und PAL kompatibel. PAL - Wählen Sie diese Option, wenn der angeschlossene Fernseher das PAL-System verwendet. Es ändert das Videosignal einer NTSC-Disk und die Ausgabe erfolgt im PAL-Format. NTSC - Wählen Sie diese Option, wenn der angeschlossene Fernseher das PAL-System verwendet. Es ändert das Videosignal einer PAL-Disk und die Ausgabe erfolgt im NTSC-Format. Auto: Ändert das Ausgangs-Videosignal automatisch entsprechend zum Wiedergabeformat der Disk.

Bildschirmschoner

Diese Funktion schaltet den Bildschirmschoner ein oder aus.

TV-Typ

Wählt das Seitenverhältnis der Bildwiedergabe. 4:3 PS: Wenn Sie einen normalen Fernseher besitzen und möchten, dass beide Seiten des Bilds beschnitten oder formatiert werden, damit sie auf Ihren Fernsehbildschirm passen. 4:3 LB: Bei einem normalen Fernseher wird ein breites Bild mit schwarzen Balken am oberen und unteren Rand des Fernsehbildschirms angezeigt. 16:9: Breitbild-Bildschirm.

Passwort

Eingabe Benutzerpasswort. Das Standardpasswort lautet 0000.

Bewertung

Nach Eingabe des richtigen Passworts können Sie die Kindersicherung ändern.

AUTO STANGBY

Diese Funktion verwenden Sie, um die Auto-Standby-Funktion einzustellen. Sie können hier 3 oder 4 Stunden wählen. 3 Stunden: das Gerät schaltet sich nach 3 Stunden in den Standby-Modus, wenn innerhalb dieser Zeit das Gerät nicht bedient bzw. der Kanal oder der Eingang gewechselt wird. 4 Stunden: das Gerät schaltet sich nach 4 Stunden in den Standby-Modus, wenn innerhalb dieser Zeit das Gerät nicht bedient bzw. der Kanal oder der Eingang gewechselt wird. OFF: Die Auto-Standby-Funktion ist deaktiviert und das Gerät bleibt eingeschaltet.

• Standardeinstellungen

Wiederherstellen der Werkseinstellungen des Setupmenüs.

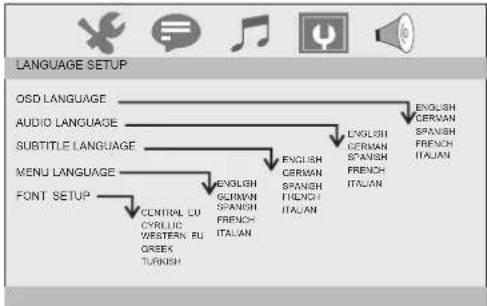

Spracheinstellungsseite

Spracheinstellung

Sie können die OSD- und die Audio/Untertitel/Menü-Sprache von DVDs auszuwählen, falls verfügbar. Sie können auch die Schriftart für MPEG4-Untertitel wählen.

©

www.ultramedia.de

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden. Elektrische und elektronische Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen separat entsorgt werden. Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten. Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde.

Mit dem Masterpasswort können Sie wieder ein neues Passwort einstellen. Schützen Sie Ihr Passwort.

©
