BEDIENUNGSANLEITUNG San Francisco-S SEG

Folgende Sicherheitshinweise dienen zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfältigen Qualitätsprüfung unterzogen. Dennoch können immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend belüftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
• Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
• Schließen Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
  • Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schließen Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1 dürfen nicht an eine Wechselstromsteckdose ohne Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beißen gerne Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdose ziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls könnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffteile vorsichtig, damit Sie sich nicht verletzen.
• Stellen Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschütterungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, und ziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie zur Sicherheit das Netzkabel aus der Steckdose.
• Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Lüftungsschlitze dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal, lassen Sie mindestens 5 cm Abstand zu allen Seiten.

• Das Fernsehgerät darf nicht mit Wasser oder Feuchtigkeit in Berührung kommen. Gebrauchen Sie dieses Produkt NICHT in Feuchträumen wie Badezimmern, Küchen oder in der Nähe von Schwimmbecken.

• Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.

• Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.
• Öffnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.
• Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.
• Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrerseits erfordern. Außerdem verlieren Sie dadurch Ihren Gewährleistungsanspruch. Das Öffnen des Gerätes darf nur durch Fachpersonal erfolgen.
• Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, lassen Sie sie nicht fallen.
• Legen Sie keine heißen Gegenstände oder gar offenes Feuer auf oder in die Nähe des Fernsehgerätes.
• Hohe Temperaturen können Kunststoffteile schmelzen und Brand verursachen.
• Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Öle. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeuchtet ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehörschäden verursachen. Verwenden Sie beim Hören des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine längere Zeit aufsetzen.

Aufstellungsort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sie ihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöße zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso darauf, dass keine kleinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LCD -Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzelne Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

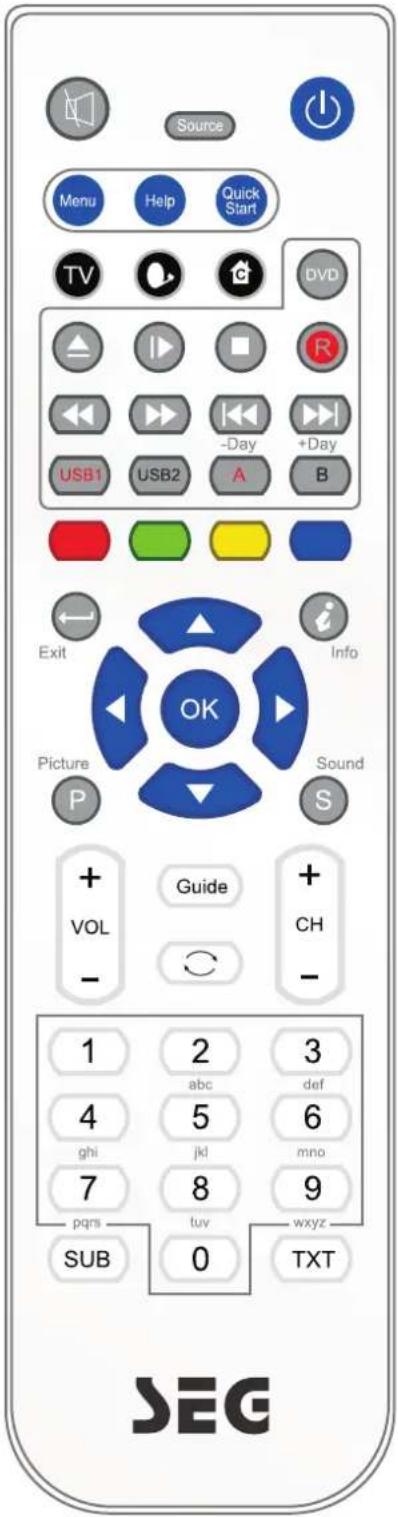

Fernbedienung bei Videotext

Source Menu Help Quick Start TV DVD USB1 USB2 -Day +Day A B Exit Info OK Picture Sound P S + Guide + VOL CH - - C 1 2 3 abc def 4 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz SUB 0 TXT SEG

Farbige Tasten

Schnelle Bedienung für neue Seiten und Kurzwahlbefehle. Kann zusammen mit anderen Funktionen bei angehaltener Videotextanzeige (Hold) verwendet werden.

Exit

Textanzeige beenden

(Index)

Inhaltsseite (Seite 100)

Up/Down

Vorige bzw. nächste Seite bei angehaltener Videotextanzeige (Hold)

Left / Right

Hauptseite einfrieren und ggf. zugeordnete Unterseiten mit den Tasten Rot bzw. Grün aufrufen

OK

Seite einfrieren und Text oben, unten oder gesamt einblenden. TXT drücken, um Inhalt zu aktualisieren.

ZIFFERNTASTEN

Drücken Sie 0-9, um eine Videotextseite anzuwählen.

C

Drücken Sie diese Taste, um den verborgenen Text (z.B. die Antworten bei Quizsendungen) einzublenden. Drücken Sie die Taste ein weiteres Mal, um den Text wieder zu verbergen.

SUB

Untertitel einblenden / Taste auswählen (zum Anzeigen/Ausblenden eines Menüs)

TXT

Videotext / Videotext und Fernsehbild / nur Fernsehbild anzeigen

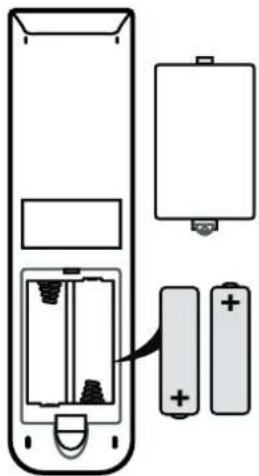

Batterien in die Fernbedienung einlegen

1. Öffnen Sie die Batteriefach-abdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und heben Sie die Abdeckung an.
2. Legen Sie die mitgelieferten Batterien unter Beachtung der Polarität (siehe Markierungen im Batteriefach) ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernseher, und drücken Sie die gewünschten Tasten. Die maximale Reichweite beträgt 6 Meter, und Sie müssen sich innerhalb eines Winkels von 30° von der Mitte des Fernsehgerätes befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie können auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine unterschiedlichen Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehören nicht in den Hausmüll, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

Antenne anschließen

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

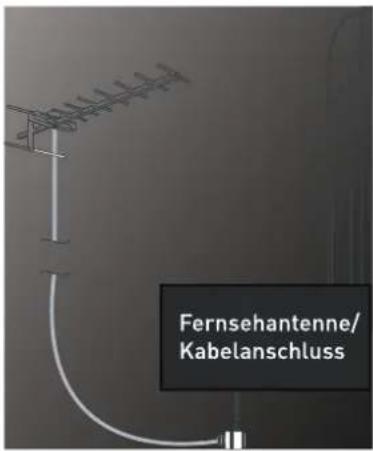

Fernsehantenne anschließen

Schließen Sie das 75-Ohm-Koaxialkabel Ihrer Antenne mit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollten Sie einen Signalverstärker verwenden.
• Wenn Sie die Antenne für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Fernsehantenne/ Kabelanschluss

Externe Geräte anschließen

Diese Bedienungsanleitung zeigt Ihnen, wie Sie Ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedenen Vorgehensweisen sind im Folgenden aufgelistet.

HDMI-Kabel

Sie können Ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schließen Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihres Fernsehgerätes an.

SCART-Kabel

Sie können Ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bildsignal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie können Ihren Fernseher als PC-Monitor einsetzen. Dazu benötigen Sie ein VGA-Kabel. Ebenso können Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Ihres Fernsehers abspielen.

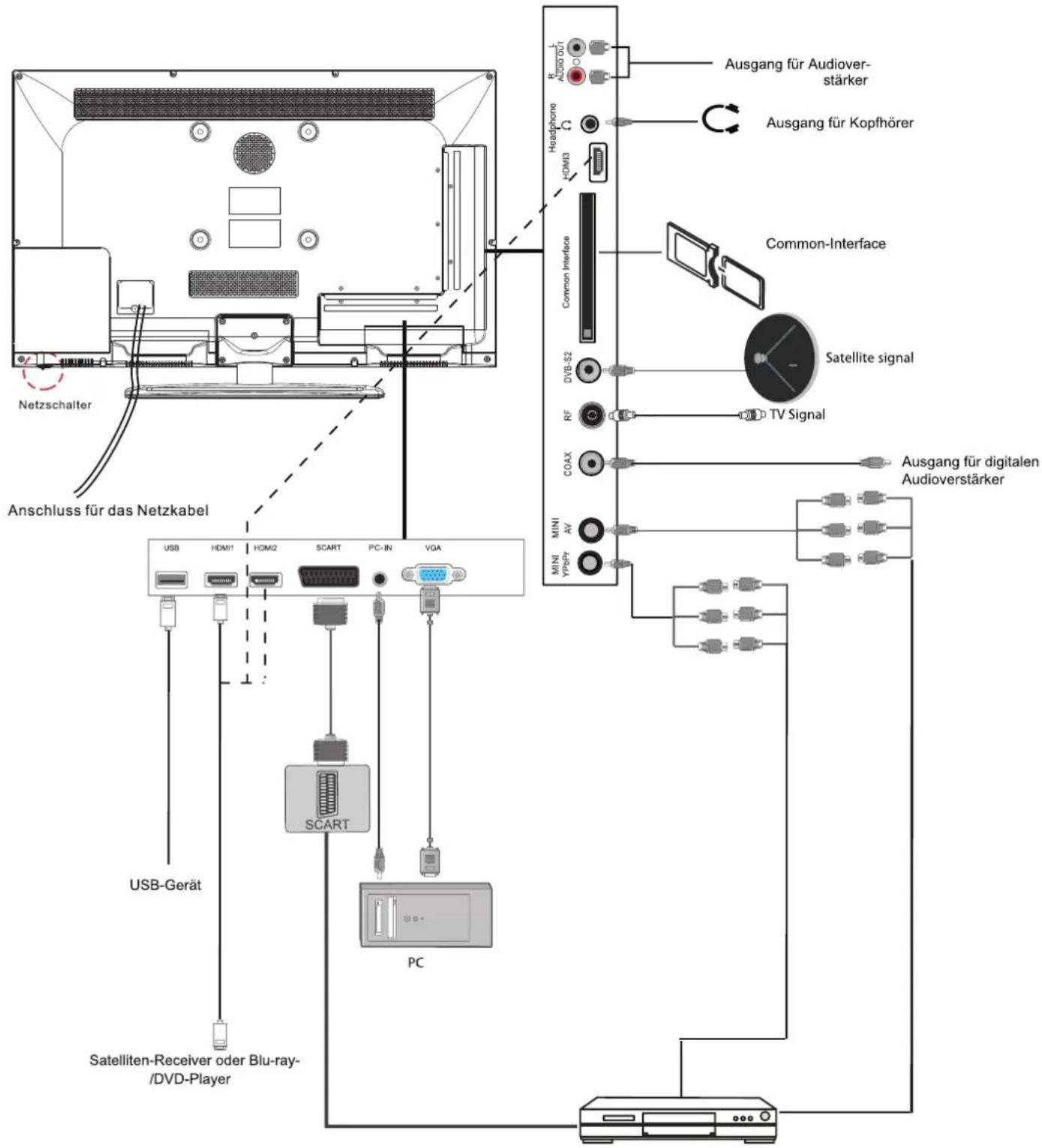

Externe Geräte anschließen (Fortsetzung)

Netzschalter Anschluss für das Netzkabel USB HDMI1 HDMI2 SCART PC-IN VGA SCART PC USB-Gerät Satelliten-Receiver oder Blu-ray-/DVD-Player Headphone HDMI3 Common Interface Common Interface Ausgang für Audioverstärker Ausgang für Kopfhörer Satellite signal TV Signal COAX MINI AV MINI VPPHT Ausgang für digitalen Audioverstärker

Externe Geräte anschließen (Fortsetzung)

ANSCHLÜSSE

Name	Funktionsbeschreibung
Netzanschluss-kabel	Anschluss an das Wechselstromnetz
HDMI 1, 2, 3	Verbinden Sie diese Buchse mit dem HDMI-Ausgang Ihres DVD-Players oder Satellitenreceivers.
SAT LNB-Verbindung	Anschluss für eine Satellitenantenne
VGA (PC IN)	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN	PC-Audioeingang
Mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
Mini AV	Verbinden Sie diese Buchse mit dem AV-Ausgang des externen Geräts.
RCA Audio Out	Audioausgang für Audioverstärker
SCART	Diese Buchse können Sie mit dem SCART-Ein- bzw. -Ausgang externer Geräte verbinden.
RF	Anschluss für Fernsehsignalkabel
Head phone	Kopfhöreranschluss
CI / CI+	CI-Einschubfach (für Pay-TV-Karten)
Coax	Digitaler Ausgang für Audioverstärker
USB 1	Multimediawiedergabe und Videore-corder (modellabhängig)

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschließenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den richtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell müssen Sie die Auflösung der Grafikkarte Ihres PCs auf eine kompatible Auflösung einstellen, damit das Bild richtig angezeigt wird. Schalten Sie Ihren PC ein (zunächst mit Ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflösung und eine Bildwiederholfrequenz von 60 Hz ein. Schalten Sie Ihren PC aus, und verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie dabei beide Geräte zunächst ausgeschaltet.

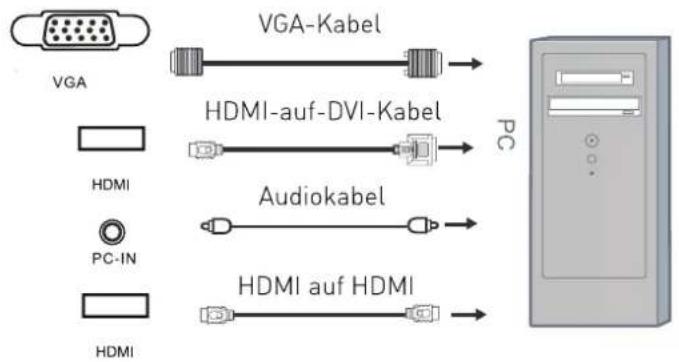

PC-Verbindung über VGA- bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie Ihren Fernseher mit dem PC. Oder verwenden Sie stattdessen ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschließen. Verbinden Sie alle Kabel vorsichtig, und achten Sie darauf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den PC ein.
- Wählen Sie die Signalquelle PC/VGA.
Bei Verwendung eines HDMI-Kabels

- Wählen Sie die Signalquelle HDMI aus.

VGA VGA-Kabel HDMI-auf-DVI-Kabel HDMI Audiokabel PC-IN HDMI HDMI auf HDMI

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

Satellitenantenne anschließen

Caxx RF DV8-S2 HDMI3 USB Common Interface Ω Headphone Audio not DVB-S-/DVB-S2-Signal

Verbinden Sie den Anschluss Ihrer DVB-S-/DVB-S2-Satellitenantenne mit dem Eingang SATELLITE LNB am Fernsehgerät. Sie können die Signalquelle für Satellitenempfang durch Drücken der Kurzwahltaste für Signalquelle DVBS/DVBS2 einstellen.

Hinweis: Sollte kein DVBS(S2) Empfang möglich sein, prüfen Sie bitte ob ein Problem, z.B. ein Kurzschluss am F-Stecker, im LNB-Kabel, im LNB, am Multischalter, usw., an Ihrer Empfangsanlage vorliegt. Trennen Sie in einem solchen Fall den Fernseher von Ihrer Empfangsanlage. Ggf. muss ein qualifizierter Techniker zu Rate gezogen werden.

Videokamera und Videorecorder anschließen

Videokamera

• Schließen Sie das AV-Kabel an den Fernseher und an die Videokamera an.
• Schalten Sie die Videokamera und das Fernsehgerät ein.
• Wählen Sie die Signalquelle AV/CVBS aus.
• Daraufhin erscheint das von der Videokamera ausgesendete Bild.

Hinweis: Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihrer Videokamera.

Videorecorder

• Schließen Sie das Scart-Kabel an den Fernseher und an den Videorecorder an.
• Schalten Sie den Videorecorder und das Fernsehgerät ein.
• Wählen Sie die Signalquelle Scart aus.
• Daraufhin erscheint das vom Videorecorder ausgesendete Bild.

Hinweis:

Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten, lesen Sie die Bedienungsanleitung Ihres Videorecorders.

Verwenden Sie ein Scart-Adapterkabel

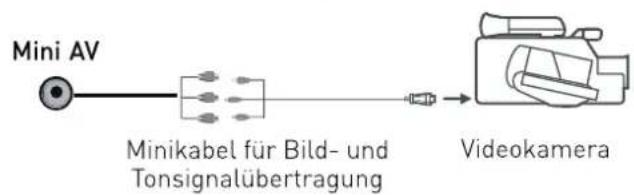

Mini AV Minikabel für Bild- und Tonsignalübertragung Videokamera

(Mini-AV-Kabel wird mitgeliefert)

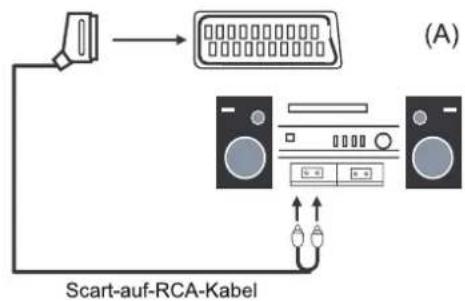

Mit einer Stereoanlage verbinden

Sie können den Ton des Fernsehgerätes auf Ihre Stereoanlage (A) übertragen. Dazu verwenden Sie die Scart-Buchse. (nur ATV-und DTV-Ton). Für diese Anschlussart ist ein spezielles SCART-auf-RCA-Kabel erforderlich. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu Ihrer Stereoanlage.) Wenn Sie einen Verstärker bzw. Decoder mit Surround-Sound (B) verwenden möchten, verwenden Sie ein Scart- auf Scart oder ein Koaxialkabel.

(B)

Koaxialkabel

(Die abgebildeten Kabel gehören nicht zum Lieferumfang)

©

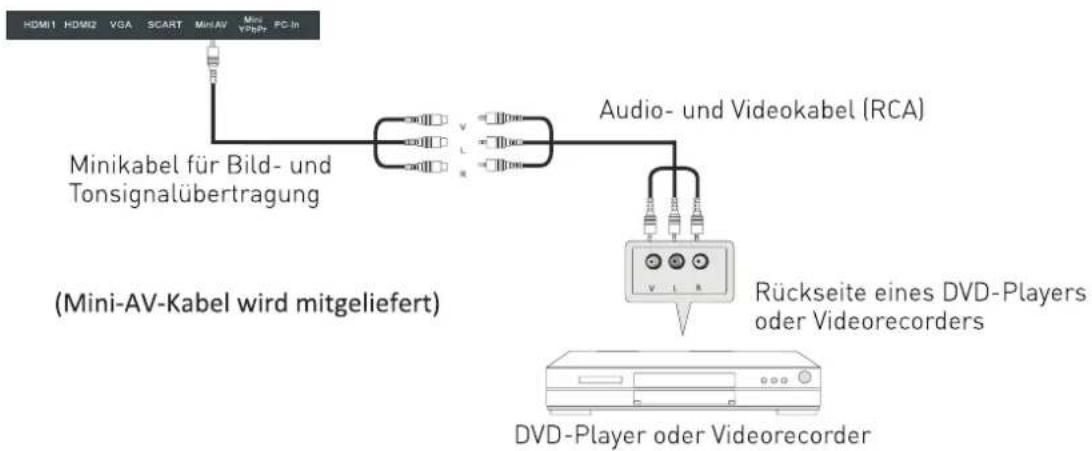

AV-Anschluss

Rückseite des Fernsehers

HDMI1 HDMI2 VGA SCART MiniAV Mini VSP+ PC-In Minikabel für Bild- und Tonsignalübertragung Audio- und Videokabel (RCA) (Mini-AV-Kabel wird mitgeliefert) Rückseite eines DVD-Players oder Videorecorders DVD-Player oder Videorecorder

Verbinden Sie den VIDEO- und AUDIO-Ausgang des DVD-Players bzw. Videorecorders mit den entsprechenden Eingängen am Gerät. Verwenden Sie dazu das mitgelieferte Mini-AV-Kabel und ein RCA-Kabel (nicht im Lieferumfang enthalten). Achten Sie beim Anschluss auf die Farben: das Bildsignal (Video) ist gelb, das Tonsignal (Audio) verwendet weiß für den linken und rot für den rechten Tonkanal. Drücken Sie die Taste SOURCE auf der Fernbedienung, und wählen Sie die Signalquelle AV aus.

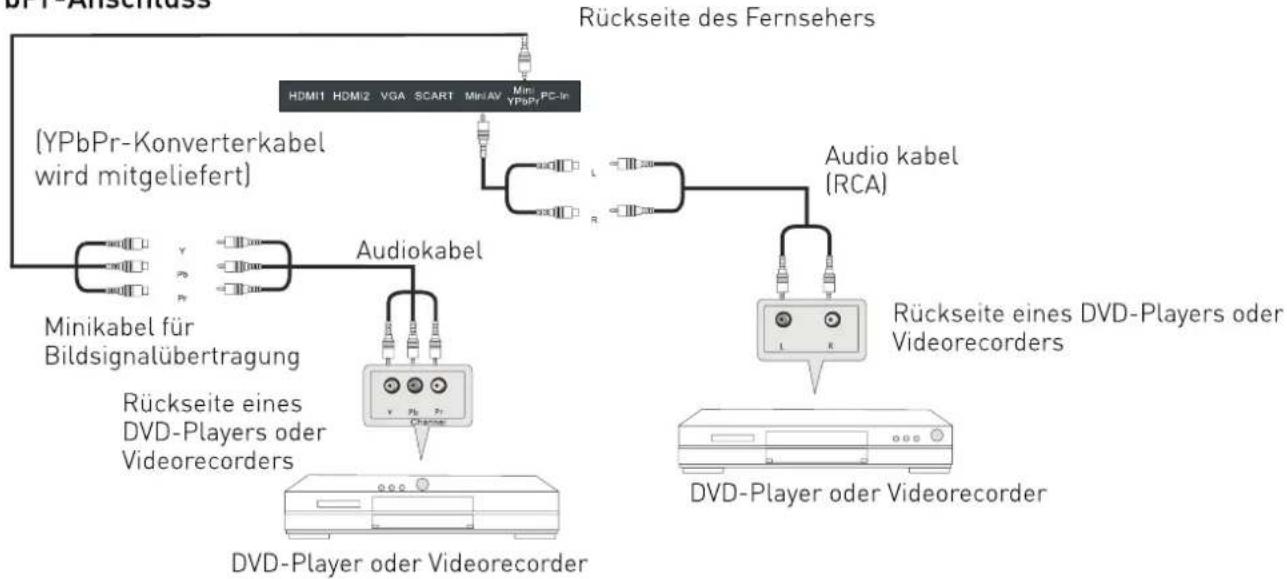

YPbPr-Anschluss

Verbinden Sie den YPbPr-Ausgang des DVD-Players bzw. Videorecorders mit dem YPbPr-Eingang am Fernsehgerät. Verbinden Sie den Audio-Ausgang des DVD-Players bzw. Videorecorders mit den Audio-Eingängen am Fernsehgerät. Verwenden Sie hierzu zwei RCA-Kabel in Kombination mit den mitgelieferten Konverterkabeln. Achten Sie beim Anschluss auf die Farben: Y ist grün, Pb ist blau, Pr ist rot, der linke Tonkanal ist weiß und der rechte Tonkanal ist rot. Drücken Sie die Taste SOURCE auf der Fernbedienung, und wählen Sie die Signalquelle YPbPr aus.

USB-Anschluss

Verbinden Sie ein USB-Speichergerät mit dem USB-Anschluss am Fernseher, drücken Sie die Taste SOURCE auf der Fernbedienung, und wählen Sie die Signalquelle USB aus. Die maximal unterstützte Größe des externen Speichers (z.B. USB-Sticks oder externe Festplatte) beträgt 1 TB. Die Kompatibilität zu allen im Handel erhältlichen externen Speichermedien kann nicht gewährleistet werden.

USB-Anschluss Rückseite des Fernsehers Case RP DVB-S2 HDMI3 USB Custom Interface Headphone Audio at

Drücken Sie die Tasten ◀/▶, wählen Sie eine der Optionen „DVB-Auswahl“, „Land“ oder „Tuner-Typ“ aus, und drücken Sie die OK Taste, um die Sendersuche zu starten.

Wenn Sie die Optionen ATV+DTV wählen, entsprechen die ersten 50% der Suche dem Analogfernsehen und die restlichen 50% dem Digitalfernsehen. Während der Suche nach analogen Fernsehsendern können Sie die Taste MENU drücken, um die Analogsendersuche zu überspringen und direkt mit der Digitalsendersuche fortzufahren. Oder drücken Sie die Taste EXIT, um die Sendersuche komplett abzubrechen..

Während der Sendersuche wird eine Vorschau der bereits gefunden Sender angezeigt.

Kanalabstimmung ATV : 0 Sender DVB : 0 Sender Radio : 0 Sender Daten : 0 Sender 200.00 MHz ATV : 20% Verkaufung : 20% MENU Zurück EXIT Beenden

Im Gegensatz zur Schnellstartfunktion wird bei der Satellitensuche der gesamte Satellit nach Sendern abgesucht. Diese sind nicht unmittelbar verfügbar.

Ferner erscheinen die Sender in der Reihenfolge, wie sie gefunden wurden und nicht in der vorprogrammierten Reihenfolge.

Kanalabstimmung ATV : 0 Sender DVB : 0 Sender Radio : 0 Sender Daten : 0 Sender 200.00 MHz ATV 20% MENIÜ ZURÜCK EXIT Beenden

Beim Ausführen der automatischen Sendersuche werden alle zuvor gefundenen Sender durch die der neuen Suche ersetzt. Um einen zusätzlichen Satelliten hinzuzufügen, falls Sie eine geeignete Antenne/LNB/Umschaltbox besitzen, verwenden Sie das Installationsmenü für Satelliten-antennen.

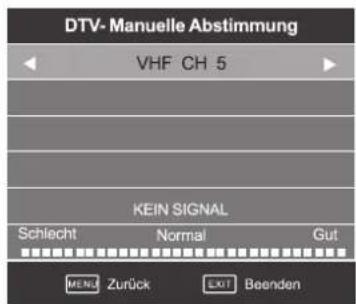

DTV (DVBT) - Manuelle Abstimmung

DTV- Manuelle Abstimmung VHF CH 5 KEIN SIGNAL Schlecht Normal Gut MENU Zurück EXIT Beenden

Über das Menü TV-EINSTELLUNGEN können Sie Ihre Digitalsender manuell abstimmen. Drücken Sie die Tasten Links/Rechts, um den abzustimmenden Sender auszuwählen, und drücken Sie die Taste OK, um ihn suchen zu lassen.

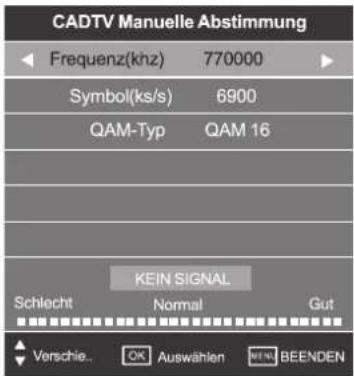

CADTV (DVB-C) - Manuelle Abstimmung

CADTV Manuelle Abstimmung Frequenz(khz) 770000 Symbol(ks/s) 6900 QAM-Typ QAM 16 KEIN SIGNAL Schlecht Normal Gut Verschie.. OK Auswahlen MENI BEENDEN

Über das Menü TV-EINSTELLUNGEN können Sie Ihre Digitalkabelsender manuell abstimmen.

Hinweis: Um nähere Informationen zur Senderbelegung (Frequenz, Symbol und QAM-Typ) zu erhalten, wenden Sie sich an Ihren Kabel-TV-Anbieter.

Frequenz

Drücken Sie die Tasten ◀▶, um die Frequenz auszuwählen.

Symbol (ks/s)

Drücken Sie die Tasten ◀▶, um die Symbolrate auszuwählen.

QAM-Typ

Drücken Sie die Tasten ◀▶, um den QAM-Typ auszuwählen.

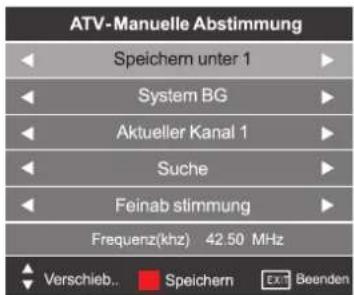

ATV (analoges Kabel-TV) – Manuelle Abstimmung

ATV-Manuelle Abstimmung Speichern unter 1 System BG Aktueller Kanal 1 Suche Feinab stimmung Frequenz(khz) 42.50 MHz Verschieb.. Speichern ExT Beenden

Über das Menü TV-EINSTELLUNGEN können Sie Ihre Analogsender manuell abstimmen.

Speichern unter

Drücken Sie die Tasten ◀▶, um einen Sender auf einem bestimmten Programmplatz abzuspeichern.

System

Drücken Sie die Tasten ◀▶, um das System auszuwählen.

Aktueller Kanal

Zeigt die aktuelle Kanalnummer an. Drücken Sie die Tasten, um den gewünschten Kanal zur Bearbeitung auszuwählen.

Suche

Drücken Sie die Tasten ◀▶, um nach neuen Sendern zu suchen.

©

Transponderliste

Diese Liste enthält die Transponder des ausgewählten Satelliten.

Transponder

001 10723 H 29900

002 10750 H 15000

003 10750 H 30000

004 10775 H 28000

005 10803 H 3333

006 10853 H 27500

007 10892 H 27500

008 10930 H 27500

Transponder bearbeiten

Drücken Sie die grüne Taste, um das Transponder-Bearbeitungsmenü zu öffnen.

Bearbeiten
Transponder	001
Frequenz(khz)	10744
Symbol	22000
Polarität	H

Nr. Dies ist die Positionsnummer in der Liste. Sie können sie nicht bearbeiten.

Frequenz: Stellen Sie die Downlink-Frequenz ein.

Symbol (ks/s): Stellen Sie die Symbolrate ein.

Polarität: Stellen Sie die Polarität (Horizontal oder Vertical) ein.

Transponder löschen

Drücken Sie die gelbe Taste. Daraufhin erscheint ein Bestätigungsmenü. Drücken Sie OK zum Löschen.

Bestätigen Löschen OK Ja EXIT Nain

Transponder hinzufügen

Drücken Sie die ROTE Taste, um das Menü zum Hinzufügen von Transpondern aufzurufen.

Hinzufügen
Transponder	084
Frequenz(khz)	10744
Symbol (ks/s)	22000
Polarität	H

Nr. Sie können dieses Feld nicht bearbeiten.

Frequenz: Stellen Sie die Downlink-Frequenz ein.

Symbol (ks/s): Stellen Sie die Symbolrate ein.

Polarität: Stellen Sie die Polarität (Horizontal oder Vertical) ein.

Beschreibung der Antennenparameter

LNB-Typ: LNB-Frequenz

019.2E Ku_ASTRA 1H,1KR,1L,&h)
LNB-Typ	09750/10600
LNB -Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	Inaktiv

Markieren Sie den LNB-Typ, und drücken Sie die Tasten ◀▶ oder OK, um das Untermenü zur Einrichtung der Parameter aufzurufen.

019.2E Ku_ASTRA	1H,1KR,1L,&h)
LNB-Typ	09750/10750
9750/10600
9750/10750
05150
09750
10600
10750
LNB Typ	09750/10750
11300
11475
User Single
User Dual

LNB-Speisung: Stromversorgung zur Umschaltung der Polarisation. Drücken Sie ◀▶, und wählen Sie Ein oder Aus.

019.2E Ku_ASTRA 1H,1KR,1L,&h)
LNB Typ	09750/10600
LNB-Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	Inaktiv

Ein: Zum Empfang von horizontal bzw. vertikal polarisierten Sendungen.

Aus: Stromversorgung aus.

22KHz: Das Umschaltsignal des LO- bzw. DS-Umschalters. Hierzu müssen Sie eine Umschaltbox installiert haben, die ein 22-KHz-Signal unterstützt. Drücken Sie

◀ zur Auswahl zwischen Autom./Ein/Aus.

019.2E Ku_ASTRA	1H,1KR,1L,&h)
LNB Typ	09750/10600
LNB-Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	Inaktiv

Autom.: Erzeugt das 22-KHz-Signal zur Steuerung der Umschaltbox automatisch.

Ein/Aus: Manuelle Steuerung der Umschaltbox.

Toneburst: Für Doppel-Umschaltboxen (hierzu ist eine entsprechende Umschaltbox erforderlich). Drücken Sie ◀▶, um eine der Optionen Burst A/Burst B/Ohne auszuwählen.

Burst A/Burst B: Zum manuellen Umschalten zwischen dem Satelliten A und dem Satelliten B.

DiSEqC1.0: Wählen Sie eine Umschaltbox aus (diese muss das DiSEqC 1.0-Protokoll unterstützen). Drücken Sie ◀▶ zur Auswahl zwischen LNB1/ LNB2/ LNB3/LNB4/ Ohne.

LNB1/LNB2/LNB3/LNB4: Entspricht je einem Satelliten. Nach der Auswahl erscheint die entsprechende Liste in der Satellitenliste.

DiSEqC 1.1: Wählen Sie eine Umschaltbox aus (diese muss das DiSEqC 1.0-Protokoll unterstützen). Die Geräte müssen das DiSEqC 1.1-Protokoll unterstützen. Die meisten Geräte können 16 LNBs ansteuern. Drücken Sie ◀▶ zur Auswahl zwischen LNB1-LBN16/Ohne.

LNB 1-LNB 16: Entspricht je einem Satelliten. Nach der Auswahl erscheint die entsprechende Liste in der Satellitenliste.

Motor: Zur Steuerung eines Antennenrotors (das Gerät des Benutzers muss das DiSEqC1.2- oder DiSEqC1.3-Protokoll unterstützen). Drücken Sie die Tasten Links/Rechts zur Auswahl zwischen DiSEqC1.2/ DiSEqC1.3/ Ohne.

DiSEqC1.2: Wählt das DiSEqC1.2-Protokoll.

DiSEqC1.3: Wählt das DiSEqC1.3-Protokoll.

Für Rotoren wählen Sie „DiSEqC1.2“, siehe auch die Bedienungsanleitung des Motors.

Drücken Sie die ROTE Taste, um das Menü „Maximalpositionen“ aufzurufen.

Drücken Sie OK, um das Menü „Position festlegen“ zu öffnen.

Fortlaufend drehen: Steuert die Drehrichtung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Maximalpositionen
Fortlauf end drehen	◀	STOP ▷
Schrittweise drehen		STOP
Maximum West
Maximum Ost
Gehe zu Referenz
Maximalp o sitionen deaktivieren

Maximum West: Die aktuelle Position wird als Maximalwert für die Drehung nach Westen festgelegt.

Maximum Ost: Die aktuelle Position wird als Maximalwert für die Drehung nach Osten festgelegt.

Gehe zu Referenz: Stellt die Werkseinstellungen wieder her.

Maximalpositionen deaktivieren: Annulliert die gegenwärtig festgelegten Grenzwerte.

Position festlegen
Autom. bewegen	◀	STOP ▷
Fortlaufend drehen		STOP
Schrittweise drehen		STOP
Position speichern
Gehe zu Position
Gehe zu Referenz

Autom. Bewegen: Automatische Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Fortlaufend drehen: Manuelle Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Position speichern: Speichert den aktuellen Drehwinkel um die polare Achse.

Gehe zu Position: Dreht die Antenne in die zuvor gespeicherte Position.

Gehe zu Referenz: Dreht die Antenne automatisch auf die Standardposition. die von „DiSEqC1.3“ für den Rotor vorgegeben ist.

Drücken Sie die ROTE Taste, um das Menü „Maximalpositionen“ aufzurufen. Wählen Sie die Option „DiSEqC1.3“ für den Motor und stellen Sie im Menü „Maximalpositionen“ dieselben Werte ein.

019.2E Ku_ASTRA	1H,1KR,1L,&h)
LNB Typ	09750/10750
LNB-Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	DiSEqC1.3

Drücken Sie die GRÜNE Taste, um das Menü „Standort festlegen“ zu öffnen.

Standort festlegen
Position	◀	Manual ▷
Richtung für Längengrad		Ost
Winkel für Längengrad		000.0
Richtung für Breitengrad		Norden
Winkel für Breitengrad		000.0

Position: Wählen Sie Ihren exakten oder nächstgelegenen Standort aus. Falls kein geeigneter Standort erscheint, wählen Sie die benutzerdefinierte Einstellung.

Richtung für Längengrad: Wählen Sie die Richtung des Längengrads West oder Ost.

Winkel für Längengrad: Winkel für Längengrad: Geben Sie den Längengrad Ihres Standortes ein.

Richtung für Breitengrad: Wählen Sie die Richtung des Breitengrads Nord oder Süd.

Winkel für Breitengrad: Geben Sie den Breitengrad Ihres Standortes ein.

Drücken Sie OK, um das Menü „Position festlegen“ zu öffnen.

Position festlegen
Autom. bewegen	◀	STOP ▷
Fortlaufend drehen		STOP
Schrittweise drehen		STOP
Position speichern
Gehe zu Position
Gehe zu Referenz
Gehe zu X

Autom. Bewegen: Automatische Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Fortlaufend drehen: Manuelle Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Position speichern: Speichert den aktuellen Drehwinkel um die polare Achse.

Gehe zu Position: Dreht die Antenne in die zuvor gespeicherte Position.

Gehe zu Referenz: Dreht die Antenne automatisch auf die Standardposition.

Gehe zu X: Berechnung anhand der eingegebenen Parameter. Berechnet die Satellitenposition anhand des Standortes.

Dadurch wird die Antenne in die richtige Position bewegt.

Menü „Suchen“

Sind alle Parameter eingestellt, drücken Sie die BLAUE Taste, um das Menü zur Sendersuche aufzurufen.

Sender suche
Suchart	◀	Standard ▶
Senderart	◀	Alles ▶
Dienstart	◀	Alles ▶
Polarisierung	◀	AUTOM. ▶

Suchart: Wählen Sie zwischen Standard, Blindsuche oder Netzwerk.

Standard: Standardsuchfunktion.

Blindsuche: Durchsucht alle Sender nach den LNB-Einstellungen. (Diese Suche dauert recht lang, findet aber alle verfügbaren und ggf. auch neue Sender.)

Netzwerk: Durchsucht den ausgewählten LNB und Satelliten nach werksseitig vorprogrammierten Kanälen. (Diese Suche ist die schnellste.)

Senderart: Unverschlüsselt oder Alles (unverschlüsselt und verschlüsselt)

Dienstart: DTV (DVB TV), Radio (DVB Radio) oder beides DTV & Radio

Polarisierung: Die Polarisation des LNB: H (horizontal), V (vertical) oder Autom. (je nachdem, wie der LNB installiert ist).

Menüeinstellungen

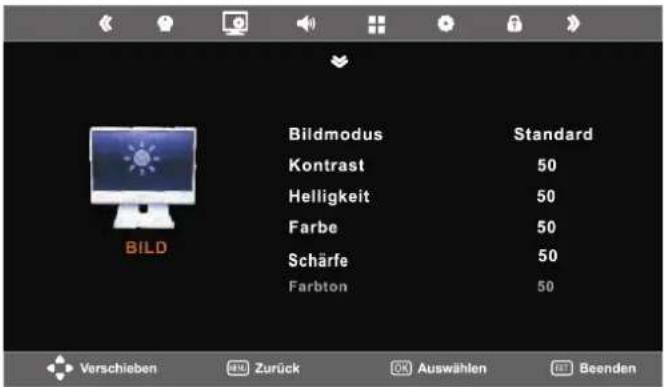

Menü Bild

BILD Bildmodus Standard Kontrast 50 Helligkeit 50 Farbe 50 Schärfe 50 Farbton 50 Verschieben Zurück Auswählen Beenden

Bildmodus: Wählen Sie eine der Optionen Standard, Dynamisch, Benutzerdefiniert und Weich.

Hinweis: Die Optionen Kontrast, Helligkeit und Schärfe sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden.

Kontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Schärfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sie ihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wählen Sie eine der Optionen Mittel, Kalt, Benutzerdefiniert und Warm.

Rot: Zum Einstellen der roten Farbe im Bild.

Grün: Zum Einstellen der grünen Farbe im Bild.

Blau: Zum Einstellen der blauen Farbe im Bild.

Bildseitenverhältnis: Wählen Sie eine der Optionen Autom., 4:3, 16:9, Zoom1, Zoom2 und Panorama.

Rauschunterdrückung: Wählen Sie eine Rauschunterdrückung: Aus, Gering, Mittel und Hoch.

©

©

Menu Settings 23

Picture menu....23

SOUND menu....24

EXTRAS menu....24

OPTIONS menu....24

LOCK menu....25

Hotel mode 26

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

Telefono: [phone]

Fax: [phone]

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Schweiz.
5. Möchten Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunächst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

CH

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

044 / 508 72 78

oder schreiben Sie uns:

Sertronics AG

Fegistrasse 5

CH - 8957 Spreitenbach

1. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.
2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Defekten, welche auf unsachgemäße Wartung zurückzuführen sind
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleiß (z. B. Batterien, Akku, u. ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind und deren Ereignissen, die außerhalb unseres Einflussbereiches liegen.
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Nutzung des Gerätes unter Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist

■ bei Pixelfehlern die innerhalb der in der ISO 9241-307 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)
2. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.
3. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Haftungsbeschränkung

„Im Rahmen dieser Garantie beschränkt sich unsere Haftung bei leicht fahrlässigen Pflichtverletzungen auf den nach der Art der Ware vorhersehbaren vertragstypischen und unmittelbaren Durchschnittsschaden. Gegenüber Unternehmen haften wir bei leicht fahrlässigen Verletzungen unwesentlicher Vertragspflichten nicht.

Das Vorstehende gilt nicht bei zurechenbaren Körper- und Gesundheitsschäden oder bei Verlust des Lebens des Kunden und Ansprüchen des Kunden aus Produkthaftung."
