BEDIENUNGSANLEITUNG TFD 2213 DENVER

Spezifikationen----2

Installation----3

Sicherheitshinweise----4-5

Erste Schritte----6

Bedienelemente (TV)----6

Bedienelemente (DVD)----7

Geräterückseite 7

Fernbedienung----8-9

Videotext----10

Fernbedienung (DVD)----11-12

Die Menüs----13-14

Ersteinstellungen (DVD)----15-16

Störungserkennung----17

Störungsursachen----18

Empfangssystem: B/G	D/K, I, L/L' (optional)
Farbsystem:	PAL, SECAM (optional)
LCD-Bildschirmdiagonale: 558,8 mm (22 Zoll)
Externe Antenne: 75 Ohm Koaxialkabel
Eingänge/Ausgänge: HDMI, YPbPr, AV, PC Eingang, SCART Eingang, Kopfhörerbuchse
Lautsprecher: 8 Ohm
Audioausgang: 2 x 3 W
Leistungsaufnahme: 60 W
Stand-by Leistungsaufnahme: 3 W
Spannungsversorgung: AC	110-240V 50/60Hz
Abmessungen: 530 x 196 x 435 mm (BxTxH)
Gewicht Netto: 5,4 kg

Hinweis: Änderung von Design und Spezifikationen vorbehalten.

FERNBEDIENUNG

Übertragung: Infrarot

Spannungsversorgung: DC 3V

INSTALLATION

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, den Fernseher mit den natürlichsten Farben.

Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme aufmerksam durch, damit Sie das Beste aus dem Gerät herausholen.

Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf.

INSTALLATION

z Stellen Sie den Fernseher nicht in direkter Sonneneinstrahlung auf.

Totale Dunkelheit oder Spiegelungen auf dem Bildschirm können Ihre Augen überfordern. Sanfte und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

z Lassen Sie ringsum ausreichend Platz für ordnungsgemäße Ventilation.

z Vermeiden Sie eine Aufstellung in unmittelbarer Nähe von Wärme erzeugenden Geräten.
z Dieser Fernseher arbeitet mit einem Netzteil. Die Spannung ist auf dem Typenschild auf der Rückseite angegeben. Benutzen Sie nur das mitgelieferte Netzteil, schließen Sie den Fernseher keinesfalls direkt am Stromnetz an. Die Spannungsversorgung für das Netzteil ist auf dem Typenschild angegeben. Schließen Sie den Netzteilstecker am Netzteileingang DC 12V auf der Rückseite des Fernsehers an. Schließen Sie dann das Netzkabel am Netzteil an. Schließen Sie den Netzstecker an einer 110-240V Steckdose an.
z Vermeiden Sie eine Aufstellung in unmittelbarer Nähe von Wärme erzeugenden Geräten wie Heizung oder Luftschacht oder in direkter Sonneneinstrahlung.
z Decken Sie während des Betriebs nicht die Ventilationsschlitze des Geräts ab.

VORSICHT

Öffnen Sie das Gerät nicht, nehmen Sie nur Einstellungen vor, welche in dieser Bedienungsanleitung beschrieben sind. Der LCD-Bildschirm ist aus Glas. Er kann zerbrechen, wenn er herunterfällt oder stark angestoßen wird. In diesem Fall seien Sie bitte besonders vorsichtig, damit Sie sich nicht verletzen. Vor dem Reinigen ziehen Sie bitte den Netzstecker. Benutzen Sie zur Reinigung nur ein trockenes Tuch. Während eines Gewitters ziehen Sie bitte Netzstecker und Antennenkabel ab. Die Komponenten des Fernsehers stehen unter Hochspannung. Wenden Sie sich mit Reparaturen nur an einen autorisierten Kundendienst.

Bei Problemen oder Fehlfunktionen ziehen Sie bitte den Netzstecker für einige Minuten, um das Gerät zurückzustellen.

WICHTIGE SICHERHEITSHINWEISE

		WARNUNGSTROMSCHLAGGEFAHRNICHT ÖFFNEN
W A R N U N G : ZUR VERMEIDUNG VON STROMSCHLAG GERATEGEHAUSE NICHT ÖFFNEN. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNERN DES GERÄTS. REPARATUR UND WARTUNG NUR DURCH FACHPERSONAL.

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

WARNUNG: ZUR VERMEIDUNG VON FEUER UND STROMSCHLAG GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN. STELLEN SIE KEINE MIT WASSER GEFÜLLTEN GEGENSTÄNDE (WIE VASEN) AUF DEM GERÄT AB.

Vorsicht

Führen Sie keine Fremdkörper in die Öffnungen des Geräts ein. Verschütten Sie keine Flüssigkeiten auf dem Gerät.

Vorsicht

Führen Sie keine Fremdkörper in die Öffnungen des Geräts ein, das kann zu Feuer und Stromschlag führen.

Vorsicht

Stellen Sie nichts auf dem Gerät ab, das kann den Bildschirm beschädigen.

Vorsicht

Klemmen Sie das Netzkabel nicht ein.

Vorsicht

Werfen Sie nichts gegen den Bildschirm. Der Bildschirm kann implodieren und Sie können sich verletzen.

Vorsicht

Lehnen Sie sich nicht gegen den Fernseher. Achten Sie besonders auf Kinder. Stürze können zu schweren Verletzungen führen.

Vorsicht

Stellen Sie das Gerät nicht auf eine unstabile Fläche. Das kann zu Schäden und Verletzungen führen.

Vorsicht

Bei längerer Nichtbenutzung ziehen Sie bitte das Netzkabel

Blockieren Sie nicht die Lüftungsschlitze. Ordnungsgemäße Ventilation ist zum Schutz der elektronischen Komponenten notwendig.

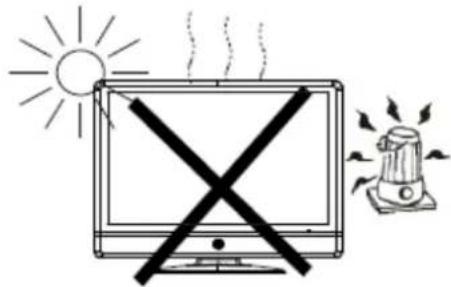

Setzen Sie den Fernseher nicht direkter Sonneneinstrahlung oder sonstigen Wärmequellen aus. Stellen Sie den Fernseher nicht auf anderen Geräten ab, die Wärme abstrahlen, wie Videorekorder oder Verstärker. Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Fernseher ab.

Überlasten Sie Steckdosen nicht, das kann zu Feuer und Stromschlag führen.

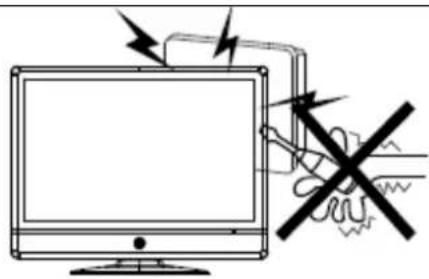

Der Fernseher wird mit Hochspannung betrieben. Öffnen Sie das Gerät nicht. Wenden Sie sich mit Reparaturen stets an einen autorisierten Kundendienst.

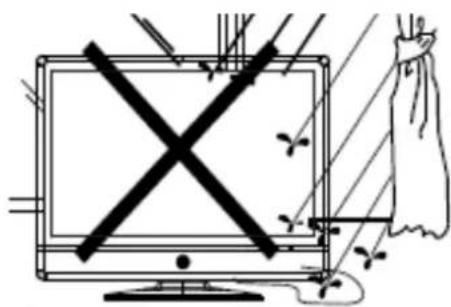

Zur Vermeidung von Feuer und Stromschlag setzen Sie den Fernseher nicht Regen oder Feuchtigkeit aus.

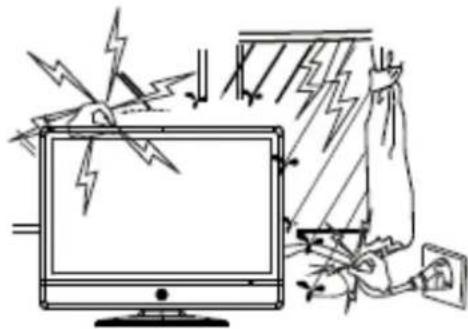

Berühren Sie während eines Gewitters weder Fernseher, noch Netzkabel oder Stecker.

Mindestabstände

Beim Einbau des Fernsehers achten Sie bitte auf die Mindestabstände. Hitzestau kann zu Schäden führen und gefährlich sein.

Batterien in Fernbedienung einsetzen

Es werden zwei AAA-Batterien benötigt (mitgeliefert).

Schritte

1. Drehen Sie die Fernbedienung um. Öffnen Sie das Batteriefach in Pfeilrichtung.
2. Setzen Sie die Batterien mit korrekter Polarität (+/-) ein, wie im Batteriefach aufgedruckt.
3. Schließen Sie das Batteriefach wieder.

Hinweis: Falsch eingesetzte Batterien können auslaufen und Korrosion verursachen.

• Tauschen Sie stets beide Batterien aus.
• Mischen Sie Batterietypen nicht (Zink/Kohle und Alkali).
  ● Batterien nicht aufladen, erhitzen, kurzschließen, demontieren oder verbrennen.

1. Bei statischer Aufladung und Fehlfunktionen ziehen Sie für einige Minuten den Netzstecker. Damit sollte sich das Gerät zurückstellen.

BEDIENELEMENTE (TV)

Frontansicht Fernseher

1. LED-Statusanzeige 2. Sensor Fernbedienung 3. Ein/Stand-by 4. QUELLE 5. MENÜ 6. Kanalwahl+ 7. Kanalwahl - 8. Lautstärke + 9. Lautstärke -

HINWEIS Ist der Fernseher als Eingangsquelle gewählt, es liegt jedoch für 5 Minuten kein Eingangssignal an, so schaltet sich das Gerät in Stand-by-Modus. Bei Auswahl anderer Eingangsquellen begibt sich der Fernseher nicht automatisch in Stand-by-Modus. Bei längerer Nichtbenutzung ziehen Sie bitte den Netzstecker.

Fernseher einschalten

Stellen Sie den Fernseher korrekt auf und schließen Sie das Netzteil am Netzteileingang DC 12V auf der Rückseite an. Schließen Sie das Netzteil an der Steckdose an, die LED-Statusanzeige leuchtet rot/grün und der Fernseher ist im Stand-by/Arbeitsmodus. Im Stand-by-Modus schalten Sie den Fernseher mit der Stand-by-Taste ein, die Statusanzeige leuchtet nun grün. Es dauert einen kurzen Moment, bevor das Bild angezeigt wird.

Fernseher ausschalten

Drücken Sie die Stand-by-Taste, um den Fernseher wieder in Stand-by-Modus zu versetzen, danach ziehen Sie bitte den Netzstecker.

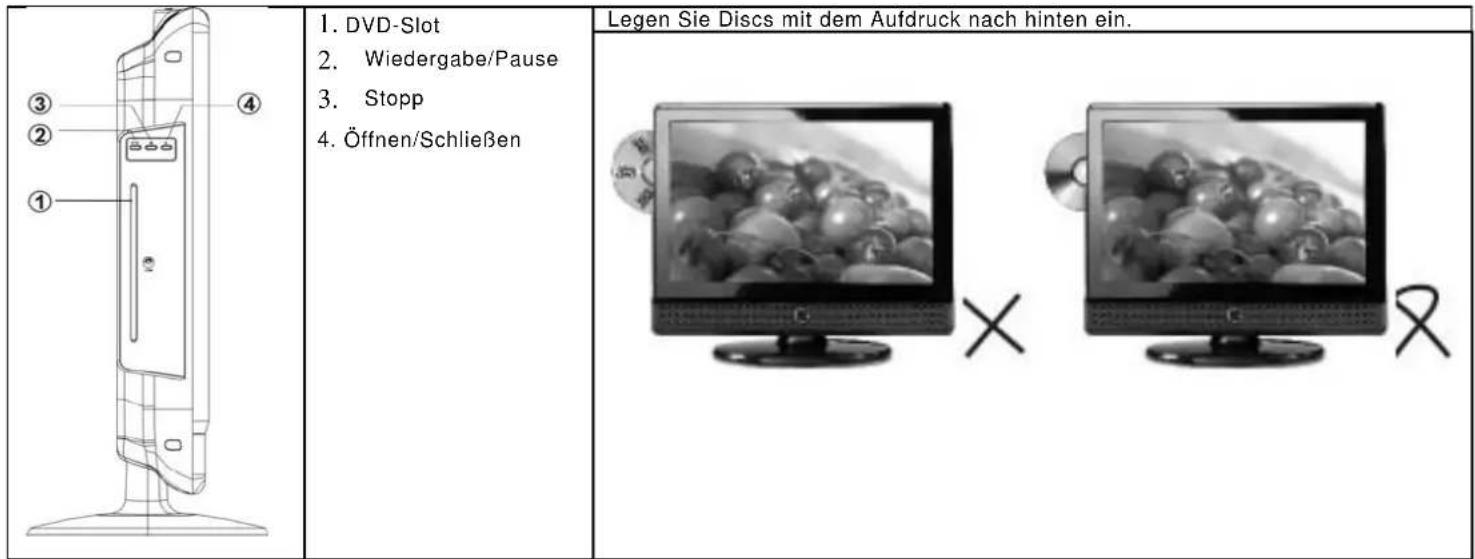

③ ② ① ④ 1. DVD-Slot 2. Wiedergabe/Pause 3. Stopp 4. Öffnen/Schließen Legen Sie Discs mit dem Aufdruck nach hinten ein. X R

Nach dem Einführen der Disc in den DVD-Slot wird sie vom Player automatisch eingezogen und die Signalquelle wird automatisch zu DVD umgeschaltet.

Hinweise:

1. Bringen Sie auf Discs keine Aufkleber an.
2. Benutzen Sie keine ungewöhnlich geformten Discs (herzförmig, achteckig usw.), das kann zu Fehlfunktionen führen.
3. Einige Funktionen können auf DVDs und VCDs durch den Hersteller programmiert sein. Dieses Gerät spielt DVDs und VCDs entsprechend der gespeicherten Inhalte ab, daher stehen einige Funktionen möglicherweise nicht zur Verfügung oder andere Funktionen sind hinzugefügt.

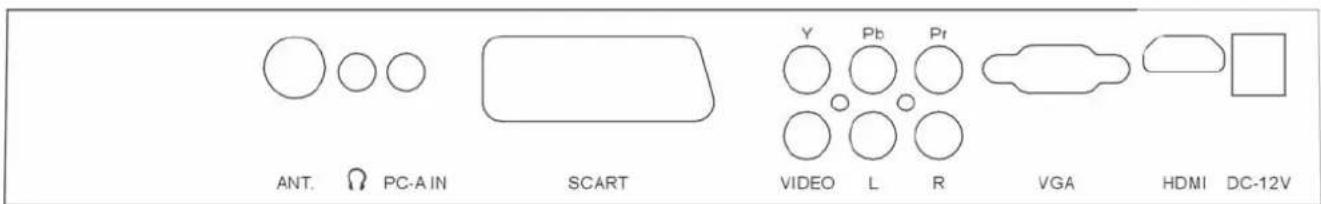

GERÄTERÜCKSEITE

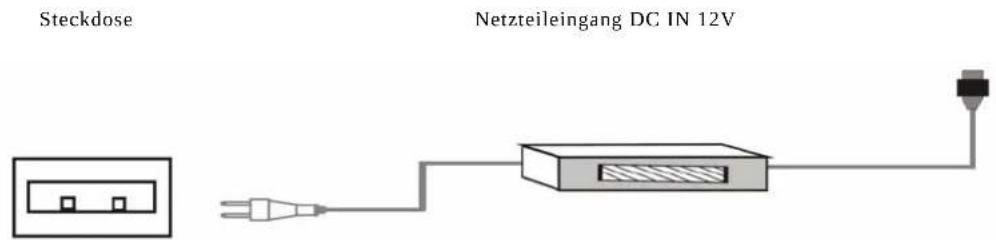

Steckdose Netzteileingang DC IN 12V

ANT. PC-A IN SCART Y Pb Pt VIDEO L R VGA HDMI DC-12V

HINWEIS

Vorsicht beim Anschluss anderer Geräte

Beim Anschluss externer Geräte an diesem Fernseher lesen Sie bitte die Bedienungsanleitungen der externen Geräte ebenfalls

aufmerksam durch. Schalten Sie alle Geräte vor dem Anschluss aus.

Achten Sie stets auf einen korrekten Anschluss.

©

©

©

©

DVD-Modus:

SLOW

Aufrufen der Zeitlupe.

DVD MENU

Für einige DVDs rufen Sie hier das DVD-Menü auf.

PROGRAM

Einstellen der Reihenfolge der Wiedergabe einer Disc.

SUBTITLE

Aufrufen und Umschalten der Untertitelsprache, sofern mehrere Sprachen auf der Disc aufgezeichnet sind.

AUDIO

Aufrufen und Umschalten der Filmsprache, sofern mehrere Sprachen auf der Disc aufgezeichnet sind.

DVD SETUP

Aufrufen und Verlassen des Einstellungsmenüs.

DISPLAY

Anzeige von Zusatzinformationen auf dem Bildschirm.

GOTO

Aufrufen der Suchfunktion.

DIE MENÜS

Nehmen Sie die Einstellungen des Fernsehers im Menü vor, benutzen Sie hierzu die Tasten MENU, VOL+/- und PROG+/-.

Mit MENU rufen Sie das Einstellungsmenü auf, mit PROG+/- schalten Sie zwischen den Menüs um, mit VOL+/- rufen Sie eine Option auf, mit PROG+/- treffen Sie Ihre Auswahl und nehmen Sie dann mit VOL+/- die Einstellung vor.

Mit erneutem Tastendruck auf MENU verlassen Sie das Einstellungsmenü wieder.

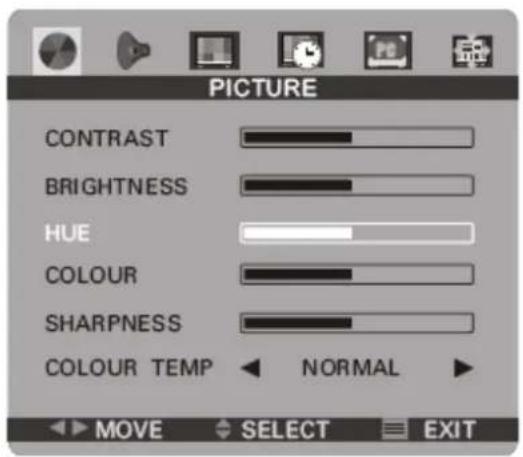

PICTURE CONTRAST BRIGHTNESS HUE COLOUR SHARPNESS COLOUR TEMP ← NORMAL ▶ MOVE SELECT EXIT

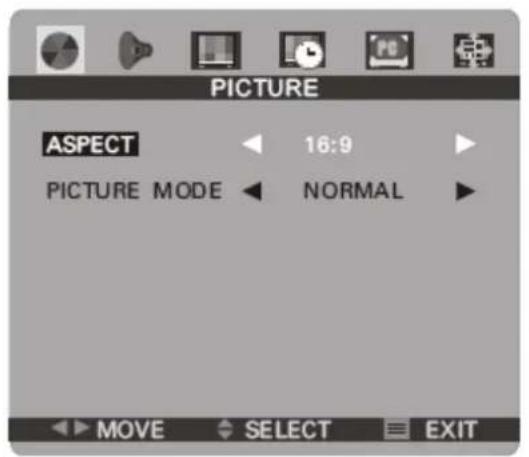

PICTURE ASPECT 16:9 PICTURE MODE NORMAL MOVE SELECT EXIT

PICTURE (BILDMENÜ)

Hier stellen Sie Kontrast, Helligkeit, Hautton (nur NTSC), Farbe und Bildschärfe ein.

FARBTEMPERATUR: NORMAL / WARM / KÜHL

BILDFORMAT: 16:9/4:3/ZOOM/16:9FS/PANORAMA

BILDMODUS: NORMAL/SANFT/DYNAMISCH/USER

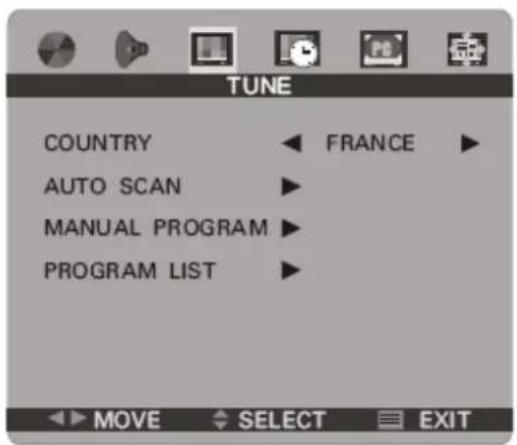

TUNE COUNTRY ← FRANCE ► AUTO SCAN ► MANUAL PROGRAM ► PROGRAM LIST ► MOVE SELECT EXIT

TUNE (SENDERWAHLMENÜ)

LAND: Wählen Sie vor der automatischen Kanalsuche Ihr Land aus.

AUTO SCAN: Mit VOL+/- starten Sie die automatische Suche, mit MENU verlassen Sie die Funktion.

MANUELLER SCAN: Aufrufen des Menüs zur manuellen Kanalsuche.

PROGRAMMLISTE: Bearbeiten der Kanalliste.

KANAL: Aktueller Kanal, kann hier umgestellt werden.

FARBSYS: AUTO/PAL/SECAM (optional)

SOUNDSYS: B/G, D/K, I, L, L' (optional)

SKIP: Einstellen des Überspringens eines Kanals.

FEINABSTIMMUNG: Feineinstellung der Frequenz mit VOL+/-.

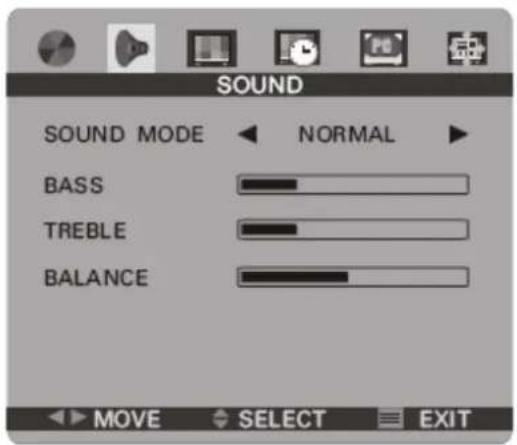

SOUND SOUND MODE ← NORMAL ► BASS TREBLE BALANCE MOVE SELECT EXIT

SOUND (TONMENÜ)

Hier können Sie folgende Einstellungen vornehmen:

SOUNDMODUS/BÄSSE/HÖHEN/BALANCE

SOUNDMODUS: NORMAL/NACHRICHTEN/MUSIK/USER

©

©

©

STÖRUNGSERKENNUNG

Bevor Sie sich an den Kundendienst wenden, versuchen Sie bitte zunächst das Problem mit nachstehender Liste selbst zu lösen.

Kein Bild

Überprüfen Sie die anderen Kanäle.

Stellen Sie den Kanal fein ein.

Wählen Sie den entsprechenden Videoeingang auf dem Fernseher.

Vergewissern Sie sich, dass der Fernseher eingeschaltet ist.

Vergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.

Kein Ton oder verzerrter Ton

Wählen Sie den entsprechenden Audioeingang auf dem Fernseher.

Stellen Sie den Kanal fein ein.

Möglicherweise Störung durch Haushaltsgerät.

Richten Sie die Antenne neu aus (bei Zimmerantenne).

Vergewissern Sie sich, dass die Audiokabel korrekt angeschlossen sind.

Fernbedienung funktioniert nicht

Tauschen Sie die Batterien der Fernbedienung aus, falls diese erschöpft sind.

Richten Sie die Fernbedienung auf den Sensor vorn auf dem DVD-Player aus.

Entfernen Sie Hindernisse zwischen DVD-Player und Fernbedienung.

Bitte achten Sie auf die Reichweite der Fernbedienung (8 m).

Störungserkennung (PC-Modus)

„KEIN SYNC SIGNAL“ wird angezeigt

Überprüfen Sie die Verkabelung.

Vergewissern Sie sich, dass Computer und Zusatzgeräte korrekt angeschlossen sind.

Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet.

Vergewissern Sie sich, dass TV-Eingang auf PC eingestellt ist.

„NICHT UNTERSTÜTZT“ wird angezeigt

Vergewissern Sie sich, dass Eingangseinstellung und Monitorspezifikationen kompatibel sind.

Überprüfen Sie die Verkabelung.

LED-Statusanzeige leuchtet, aber kein Bild

Überprüfen Sie Einstellung des Monitors: Kontrast, Helligkeit.

Überprüfen Sie die Verkabelung.

Punkte auf dem Bildschirm

Einige Pixeldefekte, rote grüne oder blaue Punkte auf dem Bildschirm sind völlig normal.

STÖRUNGSURSACHEN

In Ihrem Fernseher sind modernste Entstöreinrichtungen integriert. Örtliche Abstrahlung kann jedoch zu Bildstörungen führen. Korrekte Installation und eine gute Antenne sind der beste Schutz gegen solche Störeinflüsse.

RF-STÖRUNG

Wellenlinien auf dem Bildschirm können von nahegelegenen Sendern oder Kurzwellengeräten stammen.

DIATHERMY

Fischgrätmuster und teilweiser Bildverlust können durch Diathermiegeräte oder eine Arztpraxis verursacht werden.

VERSCHNEITES BILD

Schwache Fernsehsignale von entfernten Sendern führen zu einem unsteten Bild. Die Einstellung der Antenne oder ein Antennenverstärker behebt dieses Problem.

GEISTERBILD

Mehrfachbilder entstehen, wenn Fernsehsignale von hohen Gebäuden reflektiert werden. Dies kann durch neues Ausrichten der Antenne behoben werden.

FAHRZEUGZÜNDANLAGE

Fahrzeuge und elektrische Motoren können Streifen im Bild erzeugen oder es zum Rollen bringen.
