BEDIENUNGSANLEITUNG DFT-1511 DENVER

Sehr geehrter Kunde,

[ ]

Wir möchten diese Gelegenheit nutzen, Ihnen für den Kauf dieses TFT-LCD TV-Monitors zu danken. Wir empfehlen Ihnen dringendst, die Sicherheitshinweise und Bedienungsanleitung aufmerksam durchzulesen, bevor Sie den TV-Monitor bedienen. FOLGEN SIE DEN ANLEITUNGEN UND BEACHTEN SIE ALLE WARNHINWEISE, die sich am TFT-LCD TV-Monitor und in dieser Anleitung befinden.

□

Sicherheitsinformationen

[]

● MMerke:

Bevor Sie das AC-Stromkabel an die DC-Adapterbuchse anschließen, achten Sie darauf, dass die Voltangaben des DC-Adapters mit den Gegebenheiten Ihrer örtlichen Stromversorgung übereinstimmen.

Sollten Sie sich nicht ganz sicher sein, fragen Sie Ihren örtlichen Stromversorger.

- MACHTUNG:

ACHTUNG STROMSCHLAG- RISIKO - NICHT ÖFFNEN UM DAS STROMSCHLAG- RISIKO ZU REDUZIEREN, ABDECKUNG NICHT ENT- FERNEN. KEINE VOM BE- NUTZER ZU WARTENDEN TEILE IM INNERN. WENDEN SIE SICH AUSSCHLIESS- LICH AN QUALIFIZIERTES KUNDENDIENSTPERSONAL Dieses Symbol weist auf "gefährliche Spannung" im Innern des Produktes und Risiko von Stromschlag und Köperverletzung hin. Dieses Symbol weist auf wichtige Anleitungen hin, die das Produkt begleiten.

- Um Stromschlag zu vermeiden, niemals das Innere des LCD TV-Monitors berühren. Nur qualifizierte Techniker sollten das Gehäuse des LCD TV-Monitors öffnen.

- MWARNUNG

• Nicht der Sicherheitsvorrichtung zur Erdung entgegenwirken. Ein Stecker mit Erdung hat zwei Kontakte und einen dritten Erd-Kontakt. Der dritte Kontakt ist zu Ihrer Sicherheit. Wenn der Stecker nicht passt, bitten Sie Ihren Elektriker Ihre Netzsteckdose zu ersetzen. Verändern Sie nicht den Stecker. Ansonsten wird der Sicherheitsvorrichtung entgegengewirkt.
• Um Feuer oder Stromschlagrisiko und ärgerliche Störungen zu vermeiden, verwenden Sie bitte ausschließlich das empfohlene Zubehör.

[]

Bitte diese Vorsichtregeln gut durchlesen, bevor Sie dieses Gerät benutzen.

Stromkabelschutz:

• Verwenden Sie Ihren LCD TV-Monitor niemals, wenn das Stromkabel beschädigt ist. Lassen Sie keine Objekte auf dem Stromkabel ruhen und verlegen Sie das Kabel nur dort, wo Personen nicht darüber stolpern können.
• Ziehen Sie stets am Stecker, nicht am Kabel, wenn Sie den LCD TV-Monitor von der Netzsteckdose entfernen.
• Positionieren Sie Ihren LCD TV-Monitor so, dass er guter Reichweite einer AC-Steckdose ist.

Positionierung

• Nur mit den vom Hersteller empfohlenen - oder mit diesem Gerät verkaufen - Rollwagen, Ständer, Stativen, Klemmen oder Tischen verwenden. Wird ein Rollwagen benutzt, seien Sie vorsichtig beim Bewegen des Wagens bzw. der Gerätekombination, um Verletzungen durch Umstürzen zu vermeiden. Folgen Sie allen Anleitungen zum Gebrauch ordnungsgemäß.
• Eine Kombination von Gerät und Rollwagen muss mit Vorsicht bewegt werden. Schnelles Abstoppen, exzessive Krafteinwirkung und unebene Oberflächen können dazu führen, dass das die Kombination von Gerät und Rollwagen umstürzt.
• Vermeiden Sie es den LCD TV-Monitor an Orten mit direkter Sonnenbestrahlung, hohen Temperaturen, hoher Luftfeuchtigkeit oder hohem Staubaufkommen aufzustellen. Die inneren Teile könnten dadurch Schaden nehmen.
• Hohe Temperaturen können Probleme mit sich bringen. Verwenden Sie Ihren LCD TV-Monitor nicht in direktem Sonnenlicht und halten Sie ihn davon fern - ziehen Sie sofort den Netzstecker und setzen Sie sich mit einem autorisierten Händler oder Kundendienst in Verbindung.
• Bitte stellen Sie den LCD TV-Monitor an einem Ort mit niedriger Luftfeuchtigkeit und minimalem Staubanfall auf.
• Stellen Sie den LCD TV-Monitor auf eine stabile Oberfläche und behandeln Sie ihn vorsichtig. Der Bildschirm ist aus dünnem Glas mit einer darüber liegenden Plastikoberfläche hergestellt und kann durch Fall, Schläge oder Zerkratzen beschädigt werden.

Zeiten des Nichtgebrauchs

- Ziehen Sie den Netzstecker des LCD TV-Monitors, wenn er für längere Zeit nicht benutzt wird.

Fremdobjekte

- Stecken Sie niemals irgendwelche metallischen Objekte in die Gehäuseöffnungen des LCD TV-Monitors; dies kann zu Stromschlagrisiko führen.

Von Wasser / Magnetfeldern fernhalten

• Setzen Sie den LCD TV-Monitor nicht Regen aus und verwenden Sie ich nicht in der Nähe von Wasser (in der Küche, neben dem Schwimmbecken, usw.). Ist der LCD TV-Monitor versehentlich nass geworden, so ziehen Sie sofort den Netzstecker und suchen Sie einen autorisierten Händler auf.
• Reinigen Sie die Vorderseite nicht mit ketonartigen Mitteln (z. B. Azeton), Ethylalkohol, Toluol, Ethylsäure, Methyl oder Chlor, da diese die Konsole beschädigen.
• Halten Sie das Gerät fern von Blumenvasen, Wannen, Waschbecken, usw. Es kann zu erheblichen Schäden kommen, wenn Flüssigkeit über dem Gerät vergossen wird.
• Bringen Sie keine magnetischen Objekte (wie z. B. Lautsprecher) in die Nähe dieses Gerätes.

Stapeln

Öffnungen im Gehäuse des LCD TV-Monitors sorgen für Belüftung. Um Überhitzen zu vermeiden, dürfen diese Öffnungen nicht blockiert oder abgedeckt werden. Vermeiden Sie auch, den LCD TV-Monitor auf einem Bett, weichen Teppich oder einer anderen weichen Oberfläche zu benutzen. Dies kann die Ventilationsöffnungen auf der Unterseite des Gerätes blockieren. Wenn Sie den LCD TV-Monitor in ein Bücherregal oder einer geschlossenen Installation einsetzen, achten Sie darauf, dass ausreichende Ventilation sichergestellt ist.

Wartung

• Wenn der LCD TV-Monitor nicht ordnungsgemäß funktioniert - besonders, wenn er ungewöhnlichen Geräuschen oder Gerüchen erzeugt - ziehen Sie sofort den Netzstecker und setzen Sie sich mit einem autorisierten Händler oder Kundendienst in Verbindung.
• Ziehen Sie vor jeder Wartung den Netzstecker Ihres LCD TV-Monitors aus der AC-Steckdose.
• Vergewissern Sie sich, dass der Techniker nur autorisierte Ersatzteile oder deren Äquivalente benutzt. Unerlaubte Teile können zu Feuer, Stromschlag oder anderen Gefahren führen.
• Achten Sie darauf, dass der Techniker nach jeder Reparatur oder Wartung die entsprechenden Sicherheitstests durchführt um zu garantieren, dass der TFT-LCD TV-Monitor sicher funktioniert.

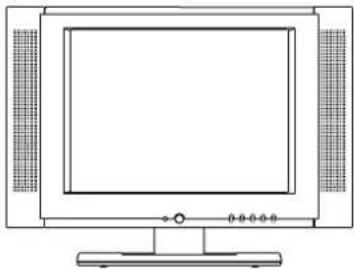

AUSPACKEN

Bitte vergewissern Sie sich, dass die folgenden Teile mit Ihrem LCD TV-Monitor geliefert wurden. Sollte etwas fehlen, wenden Sie sich an Ihren Händler.

I. MAnsichten des Monitors

II. MReferenzangaben zur Fernbedienung

(1) MFernbedienung - Funktionen
(2) MFernbedienung - Batterieinstallierung und -hinweise

III. MInstallation und Anschluss

IV. MTV-/Bildschirm-Bedienung

(1) MEinfache Bedienung
(2) MFernsehsendungen anschauen
(3) MAndere AV-Signaleingänge wie DVD\VCR\CAMCORDER
(4) MTELETEXT - Programm ansehen
(5) MPC-Bildschirm

V. MMenüeinstellungen

(1) MGrundeinstellungen
1. MBildeinstellungen
2. MToneinstellungen
3. MKonfigurierung

(2) MTV Kanaleinstellungen und Kanäle sortieren

1. MKanäle einstellen
2. MKanäle sortieren

(3) MPC-Einstellungen

1. MBildeinstellungen
2. MUhreinstellungen

VI. MInspektion und Pannenhilfe

VII. MSpezifikationen

VIII. MAnzeige-Modi

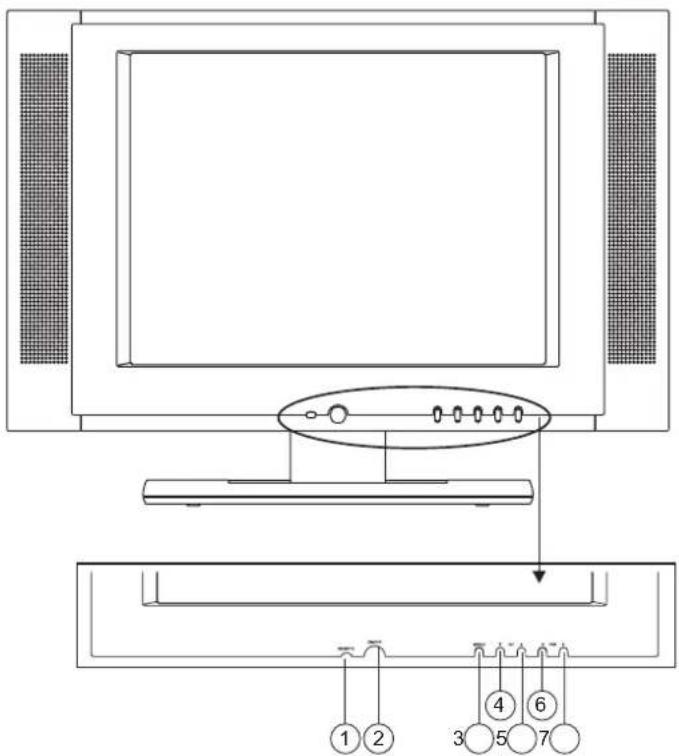

I. Ansichten des Monitors

vorberahsidiw

Seitenansicht 22 20 21 8 9 10 11 12 13 14 15 16 17 18 19

1. MFERNBEDIENUNGSSENSOR
2. MSTROMSCHALTER und -ANZEIGE
3. MTaste MENÜ
4. MTaste AB
5. MTaste AUF
6. MLAUTSTÄRKE (-) und LINKS Taste
7. MLAUTSTÄRKE (+), ENTER und RECHTS Taste
8. MKopfhörerbuchse
9. MAudioeingang "L"
10. MAudioeingang "R"
11. MS Videoeingang
12. MRCA Videoeingang
13. MSCART Buchse
14. MPC Buchse
15. MAC-Stromkabeleingang (+12V,4A)
16. MTV-Signaleingang

II. UREFERENZANGABEN ZUR FERNBEDIENUNG

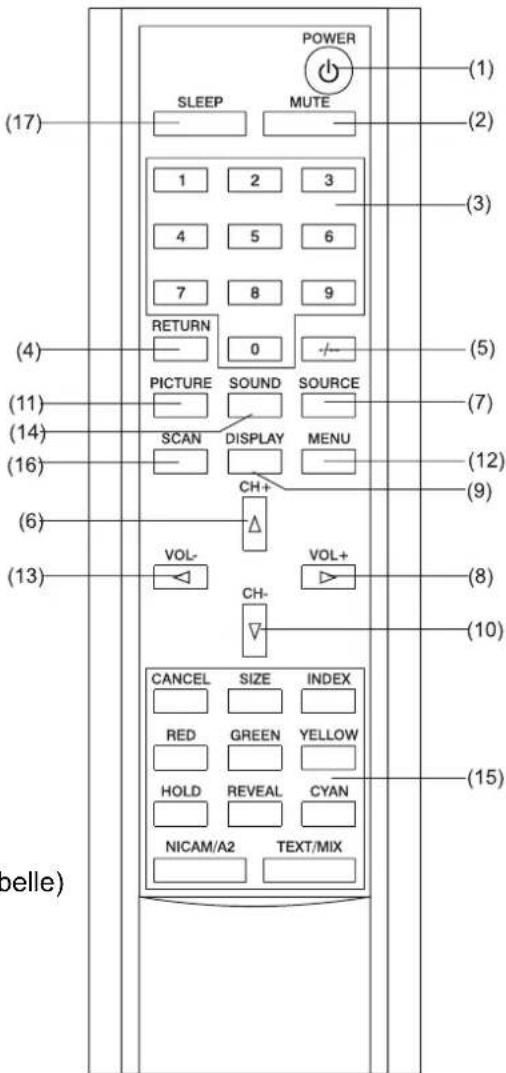

(1) 0Fernbedienung - Funktionen

1. 0POWER Taste
2. 0MUTE Taste
3. 0"0 - 9" Zahlentasten
4. 0RETURN Taste
5. 0DIGITS Taste
6. 0UP Taste
7. 0SOURCE Taste
8. 0VOLUME (+), ENTER und RIGHT Taste
9. 0DISPLAY Taste
10. DOWN Taste
11. PICTURE Taste
12. MENU Taste
13. VOLUME (-) und LEFT Taste
14. SOUND MODE Taste
15. SCAN Taste

16. SLEEP Taste

17. TELETEXT Taste(Für Einzelheiten siehe folgende Tabelle)

(17) SLEEP POWER MUTE (1) 1 2 3 (2) 4 5 6 (3) 7 8 9 RETURN 0 (4) PICTURE SOUND SOURCE (5) SCAN DISPLAY MENU (6) VOL- VOL+ (7) CH+ (8) CH- (9) VOL- Δ (10) CANCEL SIZE INDEX RED GREEN YELLOW HOLD REVEAL CYAN NICAM/A2 TEXT/MIX (15) belle)

Tabelle TELETEXT Tasten :

Tastenbezeichnung 0Funktion 0Tastenbezeichnung 0Funktion
NCAM/A2 0Wechseln der Tonspur 0INDEX 0Menüanzeige
CANCEL 0Seitenanzeige OoderAbbrechen		RED	Anzeige des roten Bildschirms
SIZE 0Bildschirmvergrößerung
TEXT/MIX 0Bildanzeigemodusaufrufen→Bild füllt den Bildschirm→Ende		GREEN	Anzeige des grünen Bildschirms
HOLD	Behalten der Seitenanzeige	YELLOW	Anzeige des gelben Bildschirms
REVEAL	Anzeige der versteckten Informationen	CYAN	Anzeige des Cyan Bildschirms

A&&G

□□□□□;□□□-□□□□□□A□□□□□□5□□□□B□-□□□□□□<&□□□□□□->%□□□□□□□<&□□□=□

A□D□□□□G□□□□;G□□□5)2□7&□A□□□□□□F@□777#□□□□(□BB□□□□□□)

100% - 100% ; 100% > %

-[];[] -[] A[]A[]<%[]A>%%-[]B[]A

>% \& H 4 G;

-□□;□□ -□□ □□□ A□□□□□<1>%□□□>□□□ G□□□□ □□□ □□□ □>%%□□□□ -□□ □□□ G□□□□ ;□:>□ □□□ □□

□□□□□□□□□

III. Installation und Anschluss

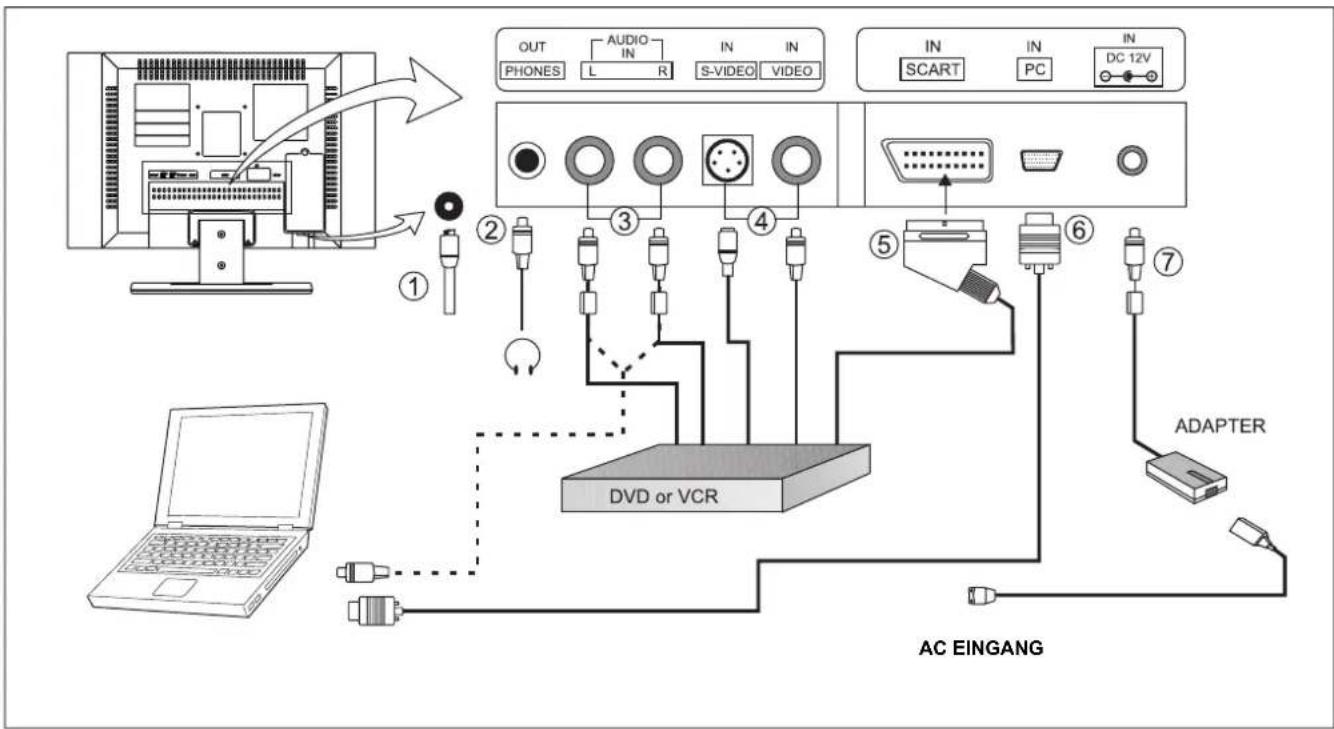

Anschluss Ihres LCD TV-Monitors

Kabelanschlüsse

1. MTVRF Quelle mit der Antennen-Schnittstelle verbinden. TVRF Signal einschließlich Empfangsantenne / CATV Netz. Sie können ein 75Ω Koaxialkabel benutzen, um eine Außenantenne anzuschließen.
2. MHörer mit der Phono-Schnittstelle verbinden.
3. MAudioquellen (einschließlich DVD\VCR\CAMCORDER\PC) an die korrekten Audioeingangs-Schnittstellen "L" und "R" per RCA Kabel anschließen.
4. MVideoquellen M(DVD\VCR\CAMCORDER) Man Mdie M"VIDEO" Moder M"S-VIDEO" MSchnittstelle Mper MRCA MKabel Moder S-VIDEO Kabel anschließen.
5. MWenn Ihr DVD\VCR\CAMCORDER einen SCART-Ausgang hat, können Sie das Signal über ein SCART Kabel an SCART anschließen.
6. Wenn Sie das Gerät als einen Computerbildschirm verwenden, sollte die PC-Schnittstelle mit dem 15-Pin D SUB Signal Kabel an den Computeranzeigen-Ausgang angeschlossen werden.
7. Stecken Sie den AC-Stromstecker in den DC-Adapter und schließen Sie dann die 12V Eingangs-Schnittstelle der Anzeige an seine DC Ausgangsschnittstelle an.

1. Taste (7) drücken, um PC Eingangs-Schnittstelle auszuwählen. Der Bildschirm geht in PC-Modus über und es erscheint das Zeichen "PC" rechts in der ersten Zeile.
2. MBildeinstellungen - siehe Kapitel 8.
3. Erhält das Gerät 2 Minuten lang kein Signal vom PC, so schaltet es sch automatisch aus und geht in den Bildschirmschoner-Modus. Sie können eine beliebige Taste drücken, um weiterzumachen.
   (Sehen Sie "PC-Einstellungen" im dritten Teil des Kapitels 5, um den Bildschirm im PC-Modus einzustellen.)

©

3. M MKonfigurierung M

a. MTaste MENÜ drücken, um in das Konfigurierungs-Menü zu gelangen.
b. MCursortasten M(6), M(10), M(8) Mbzw. M(13) Mdrücken Mum Mdas Mentsp Programm auszuwählen (Tabelle 3)
c. Taste MMENÜ Merneut Mdrücken, Mum Mdas MMenü Mzu Mverlassen. Mverschwindet Mautomatisch Mnach M20 MSekunden, Mwen Mkeine MEing erfolgt.

	Config
rechende
Input		Video
Language		English
Lock
Reset
Color Temp		9300

.PROGRAMM	AUSWÄHLEN BZW. MARKIEREN	ANLEITUNG
INPUT = EINGANG	TV→VIDEO→S-VIDEO→YCbCr→SCART MVIDEO→ S C S-VIDEO→ SCART YCrCb→SCART RGB→PC→TV	Bevor MSie Mdie MReferenzeinstellungen Mvornehmen, Auss Mder MEntsprechende MEingangs-Modus Mgewähr werden. (Sie müssen erst den TV-Modus auswählen, bevor sie die Kanalsuche starten.)
LANGUAGE = SPRACHE	1→2→3→4→5→6→7→8→·······→1	Menüsprache einstellen
LOCK = SPERRE	Taste (8) drücken, um die Sperre zu aktivieren.	Die gesamten Tasten auf dem Hauptgerät werden gesperrt und funktionieren nicht mehr, auf dem Bildschirm erscheint die Anzeige "LOCK" (= SPERRE). M Druck auf eine beliebige Taste auf der Fernbedienung hebt diese Sperre wieder auf.
RESET = RÜCKSTELLUNG	Taste M(8) Mauf Mder MFernbedienung drücken, um Mdas Gerät Min die ursprüngliche Werkseinstellung zurückzustellen. (Taste (8) auf dem Hauptgerät Mfunktioniert Mnicht Mfür Mden Reset!)	Wenn Sie einen RESET machen, geht jede Funktionseinstellung wieder in den Ursprungsstatus ab Werk.
*BLUE BACK = BLAUER BILDSCHIRM	Taste (8) drücken, um diese Funktion ein- oder auszuschalten.	Wenn kein Signal eingeht, öffnen oder schließen Sie den blauen Bildschirm.
Farbtemperatur	Drücken Sie die Taste (8) oder (13) um die Farbtemperatur 8500 oder 9300 zu wählen.	Wählen 0Sie 0die 0Farbtemperatur 0entsprechend Ihrem Geschmack aus.

Table 3

*MERKE: Das Menü verändert das Programm BLAUER BILDSCHIRM nur, wenn das Eingangssignal im TV-Modus ist.

(2) TV Kanaleinstellungen und Kanäle sortieren

1. Kanäle einstellen M
   a. MIns Menü gehen und TV-Modus auswählen. M
   b. MKanalposition auswählen. M
   c. Cursortasten (6), (10), (8) und (13) bedienen, um die Kanaloptionen auszuwählen und zu markieren (Tabelle 4).
   d. Taste MENÜ erneut drücken, um das Menü zu verlassen. Das Menü verschwindet automatisch nach 20 Sekunden, wen keine Eingabe erfolgt.

Config
Input	Video
Language	English
Lock
Reset
Color Temp	9300

Config
Input	TV
Language	English
Lock
Reset
Blue Back	ON
Color Temp	9300

Auto Search Menu Search Fine Tune Save 0 Skip OFF Color System PAL Sound System D/K

©

PROGRAMM	AUSWÄHLEN ODER MARKIEREN	ANLEITUNG
CHANNEL 1 = KANAL 1	Tasten M(8) und (13) oder Nummerntasten 1 M- M9 M(3) Mdrücken, Mum Mdie MProgramme einzustellen. M(Sie Msollten Mdie MKanäle wechseln, Mum Mdie MProgramme einzuspeichern.)	Sie Mkönnen MProgrammnummern Mvon M0 Mbis M199
CHANNEL 2 = KANAL 2	Tasten M(8) und M(13) Moder Nummerntaste 1 M- M9 M(3) Mdrücken, Mum Mdie MProgramme einzustellen. M(Sie Msollten Mdie MKanäle wechseln, Mum Mdie MProgramme einzuspeichern.)	Sie Mkönnen MProgrammnummern Mvon M0 Mbis M199
EXCHANGE = M TAUSCHEN	Taste M(8) Mdrücken, Mum Mden Mzu tauschenden Kanal zu markieren.	Diese Funktion ermöglicht es Ihnen das eingestellte MProgramm Mvon MKANAL M1 Mund KANAL 2 untereinander zu tauschen.

Tabelle 5

MERE: Die Bild- und Toneinstellungen im TV-Modus sind die gleichen wie in der Anleitung unter "GRUNDEINSTLLUNGEN" beschrieben.

(3). PC-Einstellungen (PC Eingangs-Modus)

1. Bildeinstellungen

a. Gehen Sie ins Menü und wählen Sie PC-Einstellungen.

b. Wählen Sie Bildeinstellungen aus.

c. Benutzen Sie die vier Cursortasten, um jede Bildeinstellungs-Option zu ändern (Tabelle 6).

d.

Beenden MSie Mdie MBedienung Mauf Mgleiche MWeise Mwie Moben Min MderAnleitung beschrieben.

BrightContrastHPosVPos


PROGRAMM

HELLIGKEIT	Bereich 0~60	Helligkeit wunschgemäß einstellen
KONTRAST	Bereich 0~60	Kontrast wunschgemäß einstellen
Hpos	Tasten (6) und (10) drücken, um die Positionen auf und ab zu entfernen.	Position wunschgemäß einstellen.
Vpos	Tasten (8) und (13) drücken, um die Positionen links und rechts zu entfernen.	Position wunschgemäß einstellen.

Tabelle 6

2. Uhreinstellungen

a. MGehen Sie ins Menü und wählen Sie Uhreinstellungen.

Clock

b. MCursortasten M(6), M(10), M(8) Mund M(13) Mbedienen, Mum Mdas MProgramm

Phase 0 Clock 30

c. Beenden MSie Mdie MBedienung Mauf Mgleiche MWeise Mwie Moben Min Mder

Autoconfig

Anleitung beschrieben.

PROGRAMM	EINSTELLEN ODER MARKIEREN	ANLEITUNG
PHASE = PHASE	Bereich 0~60	Phase korrigieren, um Traversstörungen zu vermeiden.
CLOCK =UHR	Bereich 0~60	Uhrzeit korrigieren, Bildschirm nach rechts ziehen, um das Bild in mittlere Position zu bringen.
AUTOCONFIG =AUTOM.KONFIG.	Taste (8) zum Markieren	Der Bildschirm stellt die Uhrzeit und Phase automatisch ein.

Table 7

☐☐☐☐: Die Bild- und Toneinstellungen im PC-Modus sind die gleichen wie in der Anleitung unter "GRUNDEINSTLLUNGEN" beschrieben.

Symptom	Abhilfe
Kein Strom	● Sehen Sie nach, ob der Netzstecker korrekt mit der Netzsteckdose verbunden ist● Ziehen MSie Mden MNetzstecker, Mwarten MSie M60 MSekunden Mund Mstecken MSie Mden MSteer wieder ein und öffnen Sie den Fernseher
Kein Bild	● MSehen Sie nach, ob die Antenne korrekt angeschlossen ist.● MProbieren Sie einen anderen Kanal.● MVerändern Sie die Länge und Kontrasteinstellung● Vergewissern Sie sich, dass das AV-Bild Eingangskabel korrekt angeschlossen ist.
Kein Torl	● MErhöhen Sie die Lautstärke M● Prüfen Sie, ob die Stummschaltung aktiviert wurde. Drücken Sie die Stummschaltungs-Taste auf der Fernbedienung.● MPrüfen Sie die Tonsystem-Einstellungen M● Vergewissern Sie sich, dass das AV Audio Eingangssignal-Kabel korrekt angeschlossen ist.
Farbe ist verzerrt	● MVergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.● Vergewissern Sie sich, dass das AV Audio Eingangssignal-Kabel korrekt angeschlossen ist.
Bild- und Tonstörungen	● MVergewissern Sie sich, dass das Gerät korrekt angeschlossen ist.● Wenn Sie eine Antenne benutzen, richten Sie die Antenne neu aus.
Es können keine Bedienungen auf der Fernbedienung gemacht werden.	● Prüfen Sie, ob korrekte Batterien mit der richtigen Polarität eingelegt sind.● MReinigen Sie den Fernbedienungssensor.● Vergewissern Sie sich, dass keine Fremdobjekte zwischen der Fernbedienung und dem Fernbedienungssensor sind.● Bedienen MSie Mdie MFernbedienung Mbei Meiner MDistanz Mvon Mnicht Mmehr Mals M6 MMetern Fernbedienungssensor.
Bildschirm funkelt im PC-Status	● Die MBildschirmeinstellungen Msind Meventuell Mnicht Mkorrekt. MMachen MSie Mam MComputer einen MReset Mund Mgehen MSie Min Mden MSicherheits-Modus. MWählen MSie Mdann Mden entsprechenden Bildschirmtyp aus, indem Sie die Bedienungsanleitung zu Rate ziehen.
Bildschirm hat Traversstörungen im PC-Status M	● Eventuell ist die Phase nicht richtig. Gehen Sie in die PC-Einstellungen und korrigieren Sie den Pegel

TFT Konsolen-Eigenschaften	Größe 15"
	Auflösung	1024X768
	Pixelgröße 0.297mm
	Typische Weiß-Lumineszenz	500 [cd/m2]
	Kontrastrate	400:1
	Blickwinkel	140°/120° M M(H/V)
	Hintergrundlicht 4XCCFLs
TV-Eigenschaften	TV-System	PAL-DK/BG/I, SECAM-BG/DK, SECAM-L
		NTSC 3.58
	Empfangene Kanäle	VHF-L 48.25~160.00MHz
		VFH-H	160.00~442.00MHz
		UHF 442.00~863.25MHz
	Zwischen-Frequenzen	Bild IF	38.9MHz
		Farbe	34.47MHz
		Ton	32.4MHz,32.9MHz
	Scanning	Horizontal	15625Hz
		Vertical	50Hz
	Antennenimpedanz	75 Ohm nicht balanciert
	Tuning-System	FS mit PLL
	Voreingestellte Kanäle	200
Standard	AC/DC-Adapter	AC-Eingang	100~240V 50/60Hz
		DC-Ausgang	+12V 4A
	Stromverbrauch	bei Betrieb	40W
		auf Bereitschaft	≤2W
		Lautsprecher	2 X 3W (MAX)
	Bedienungs-Temperaturbereich	10°C~40°C
	Bedienungs-Feuchtigkeitsbereich	40%~80%
	Abmessungen	492(B)X385(H)X135(T)
	Gewicht	6 kg (Set)

VIII. Anzeigemodi

Eingangs-Anzeigemodus (Eingang)

• Modi die in der obigen Tabelle nicht gelistet sind, werden unter Umständen nicht unterstützt. Um ein optimales Bild zu erhalten wird empfohlen, einen in der Tabelle gelisteten Modus auszuwählen.
  ● MMit Windows haben Sie 12 verschiedene Modi zur Auswahl.
• Es kann passieren, dass ein Bild unterbrochen wird. Dies kann geschehen, wenn eine Signalfrequenz vom VGA nicht dem normalen Standard entspricht. Dies ist jedoch keine Fehlfunktion. Sie können dieser Situation Abhilfe schaffen, indem Sie die automatische oder manuelle Einstellung wählen, um die Phase und die Pixelfrequenz im Menü zu ändern. M
• Wenn Sie den Fernseh-Monitor ausschalten, können eventuelle Störlinien auf Ihrem Bildschirm erscheinen. Dies ist kein Grund zur Sorge, sondern ist völlig normal.
• Um die Lebensspanne dieses Produktes zu verlängern wird empfohlen, dass Sie die Power Management Funktion Ihres Computers benutzen.

Merke : Design- und Spezifikationsänderungen vorbehalten.

Gewicht und Abmessungen sind lediglich Richtwerte.
