BEDIENUNGSANLEITUNG DFT-1545 DENVER

Wichtige Sicherheitshinweise

Vor der Benutzung Ihres Fersehers lesen Sie bitte diese Bedienungsanleitung vollständig durch und bewahren sie für späteres Nachschlagen auf.

Beachten Sie alle Warn-, Vorsichts-, und Bedienungshinweise auf dem Gerät und in der Bedienungsanleitung.

Die Bedienungsanleitung verwendet nachstehende Symbole zur Gewährleistung eines sicheren Betriebs und zur Vermeidung von Schäden oder Verletzungen:WARNUNG Nichtbeachtung kann zu Schäden am Gerät führen.ACHTUNG Nichtbeachtung kann zu Verletzungen führen.Beispiele:UngültigWarnung (Achtung) Symbol („Stromschlag“).

WARNUNGEN

Fernseher nicht auf unstabilen Wagen, Stand oder Tisch stellen.Er kann herunterfallen und erhebliche Verletzungen oder Tod oder Beschädigung des Geräts verursachen.

Vor Feuchtigkeit schützen:-Gerät nicht Regen oder Feuchtigkeit aussetzen.-Sollte Wasser in das Gerät eindringen, bitte sofort Netzstecker ziehen und fachmännische Hilfe in Anscruch nehmen.Weiterbenutzung kann zu Feuer oder Stromschlag führen.

Gerät nicht weiter benutzen, wenn es nicht normal funktioniert.Bei Geruchs- oder Rauchentwicklung bitte sofort Netzstecker ziehen und fachmännische Hilfe in Anscruch nehmen. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Steckdosen oder Verlängerungskabel nicht überlasten.Stellen Sie keine schweren Gegenstände auf dem Netzkabel ab und überrollen es auch nicht, verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann.

Benutzen Sie das Gerät nicht, wenn es beschädigt oder heruntergefallen ist:Bei beschädigtem Gehäuse können ebenfalls interne Komponenten beschädigt sein, Weiterbenutzung kann zu Feuer oder Stromschlag führen.

Benutzen Sie das Gerät nicht, wenn es beschädigt oder heruntergefallen ist:Bei beschädigtem Gehäuse können ebenfalls interne Komponenten beschädigt sein, Ziehen Sie den Netzstecker und wenden sich unverzüglich an einen Kundendienst. Weiterbenutzung kann zu Feuer oder Stromschlag führen.

Bei Gewitter ziehen Sie bitte den Netzstecker, berühren Sie den Fernseher nicht.

Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an.Ziehen am Kabel kann zu Beschädigungen führen und Feuer oder Stromschlag auslösen.

Netzstecker nicht mit nassen Händen berühren, das kann zu Stromschlag führen.

1.Lesen Sie alle Bedienungshinweise und bewahren die Bedienungsanleitung auf. Folgen Sie allen Bedienungshinweisen.2.Nur mit einem trockenen Tuch abwischen.3.Beachten Sie alle Warnungen.4.Nicht in unmittelbarer Nähe von wärmeerzeugenden Geräten wie Heizkörpern, Öfen oder sonstigen Geräten (einschließlich Verstärkern) aufstellen.5.Schützen Sie das Netzkabel vor Beschädigungen durch Einklemmen oder Knicken, besonders am Stecker und am Geräteeingang.6.Bei längerer Nichtbenutzung und bei Gewitter ziehen Sie bitte den Neztstecker.

8

9

14

15

1. Features

Vorsicht! Vor Inbetriebnahme bitte Bedienungsanleitung sorgfältig lesen.

-Eingänge: SCART, VGA, RF, VIDEO, AUDIO, S-VIDEO, PC AUDIO, HDMI

-TV-Systeme: PAL (B/G, I, D/K), SECAM (B/G, D/K)

-200 Kanalspeicher

-Kanalsuche: auto/manuell

-Automatische Abschaltung, wenn kein Signaleingang

-Abschalt-Timer

-Kanaltausch und -bearbeitung

2. Zubehör

Netzanschluss: Anschluss des Netzteils (Eingang: 100-240V\~ 50/60Hz )

SCART: Anschluss an Composite Eingang Ihres DVD-Players/Videorekorders

PC Audio: Anschluss an Audioausgang Ihres Computers

VGA: Bei Benutzung als PC Monitor Anschluss an Mini D-Sub 15-pin analogen Anschluss des PC

AV-R AV-L: Anschluss an Audioausgänge Ihres DVD-Players/Videorekorders oder S-Video Audiosignale.

Video: Anschluss an Videoausgang eines Zusatzgeräts

S-Video Eingang: Anschluss an S-Video Ausgang eines Videorekorders oder sonstigen Zusatzgeräts.

RF: Antennenanschluss 75Ω

©

6. Schnellstart

TV

1. Schließen Sie Ihren Fernseher an der Steckdose und mit RF an der Antenne an.
2. Drücken Sie POWER auf dem Gerät zum Einschalten des Fernsehers.
3. Drücken Sie TV/AV auf Fernseher oder Fernbedienung, das Quellenmenü wird angezeigt (siehe rechts). Mit CH+/- wählen Sie TV als Quelle und bestätigen mit ▶

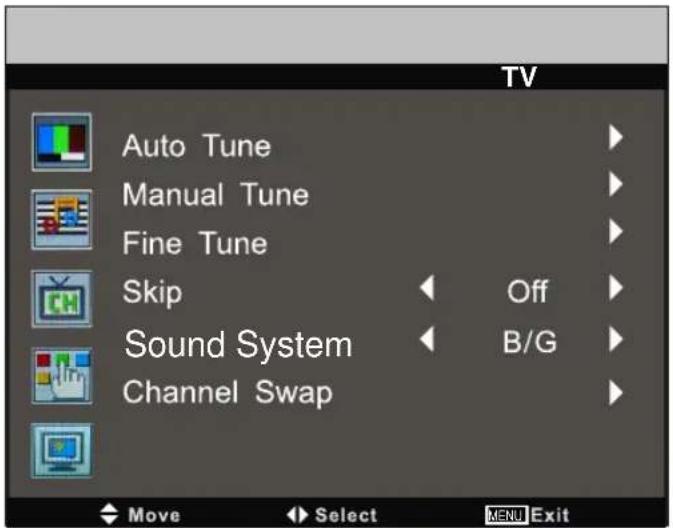

4. Drücken Sie MENU auf dem Gerät oder MENU auf der Fernbedienung, auf dem Bildschirm wird das OSD Menü angezeigt. Mit CH+/- wählen Sie Kanal (siehe Abbildung unten) und drücken ▶ zum Aufrufen des Menüs. Mit CH+/- wählen Sie Auto Tune und starten die automatische Kanalsuche mit ▶.

TV AV S-VIDEO SCART VGA HDMI

Beim Auffinden eines Senders wird dieser automatisch gespeichert. Nach Beendigung der Kanalsuche wird der erste aufgefundene Sender angezeigt. Mit der Kanaltausch Funktion können Sie die Kanäle in die richtige Reihenfolge sortieren.

TV Auto Tune Manual Tune Fine Tune Skip Off Sound System B/G Channel Swap Move Select MENU Exit

PC

1. Schließen Sie Ihren Fernseher mit VGA und PC Audiokabel am PC an.
2. Drücken Sie TV/AV auf Fernseher oder Fernbedienung, das Quellenmenü wird angezeigt. Mit CH+/- wählen Sie PC als Quelle und bestätigen mit ▶ . Der Fernseher zeigt nun die PC Signale an.

7. OSD Menü

Drücken Sie MENÜ auf der Fernbedienung, auf dem Bildschirm wird das OSD Menü angezeigt. Mit CH+/- wählen Sie das Hauptmenü (Sie haben fünf Hauptmenüs: Bild, Sound, Kanal, Funktion und PC) und drücken ▶ zum Aufrufen des gewünschten Hauptmenüs. Mit CH+/- wählen Sie die Option, mit ◀▶ wählen Sie, stellen ein oder rufen das Untermenü auf.

Hinweis: Die weißen Optionen können eingestellt werden. Die grauen Optionen können in diesem Menü nicht eingestellt werden.

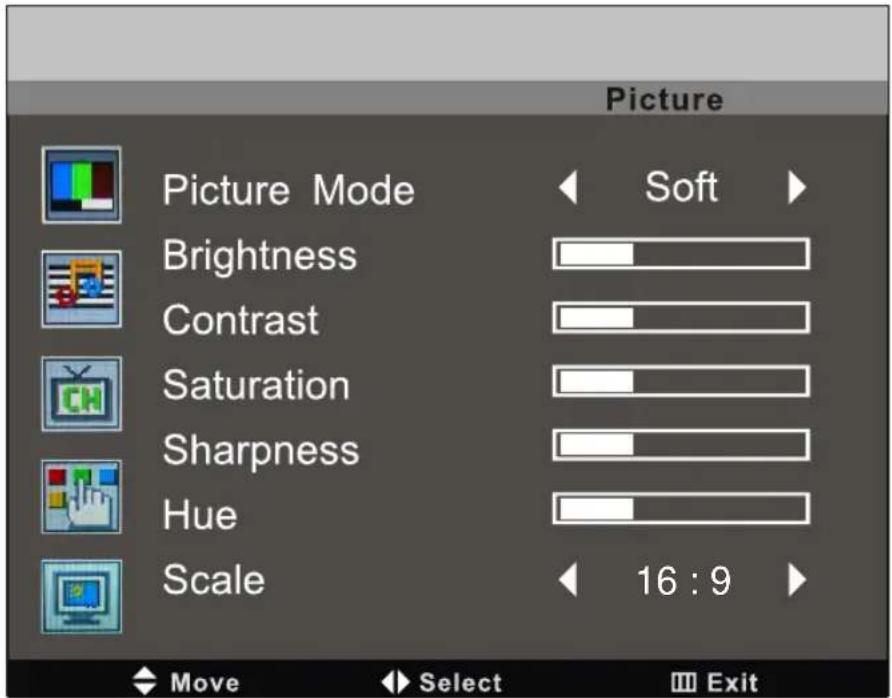

7.1 Bildeinstellungen

Bildmodus: Auswahl zwischen User, normal, sanft und lebhaft. Einstellung ist ebenfalls mit PICTURE auf der Fernbedienung möglich.

Helligkeit: Einstellen der Helligkeit des Bildes.

Kontrast: Einstellen des Kontrasts des Bildes.

Farbsättigung: Einstellen der Farbsättigung des Bildes.

Bildschärfe: Einstellen der Bildschärfe.

Farbton: Einstellen des Farbtons des Bildes (nur in NTSC).

Hinweis: In PC Modus können nur Helligkeit und Kontrast eingestellt werden.

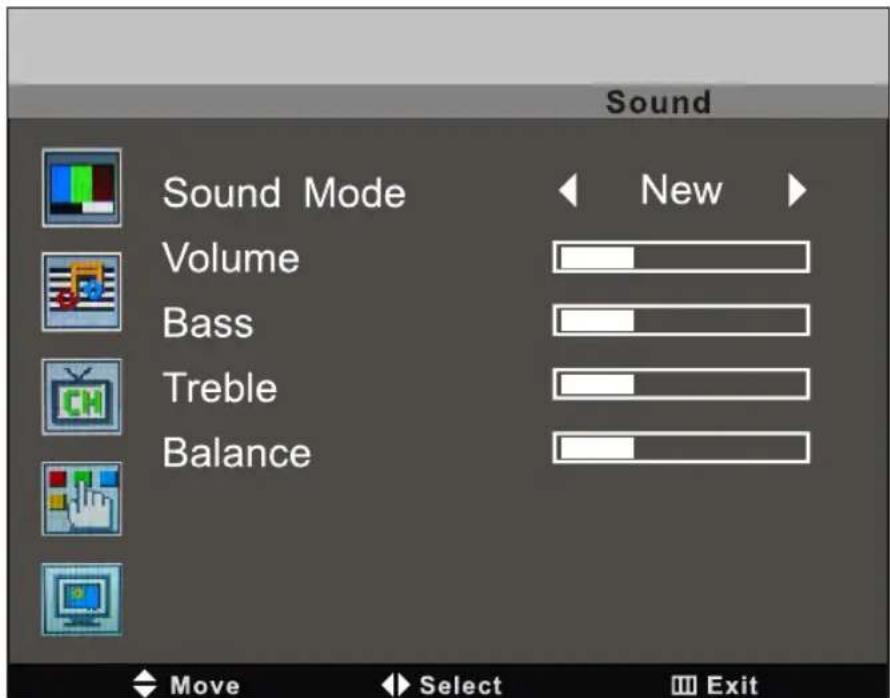

7.2 Soundeinstellungen

Soundmodus: Auswahl zwischen User, normal, Film und Nachrichten. Einstellung ist ebenfalls mit SOUND auf der Fernbedienung möglich.

Lautstärke: Einstellen der Lautstärke. Einstellung ist ebenfalls mit VOL+/- auf der Fernbedienung oder VOL+/- auf dem Gerät möglich.

Bässe: Einstellen der Bässe.

Höhen: Einstellen der Höhen.

Balance: Einstellen des Seitenabgleichs.

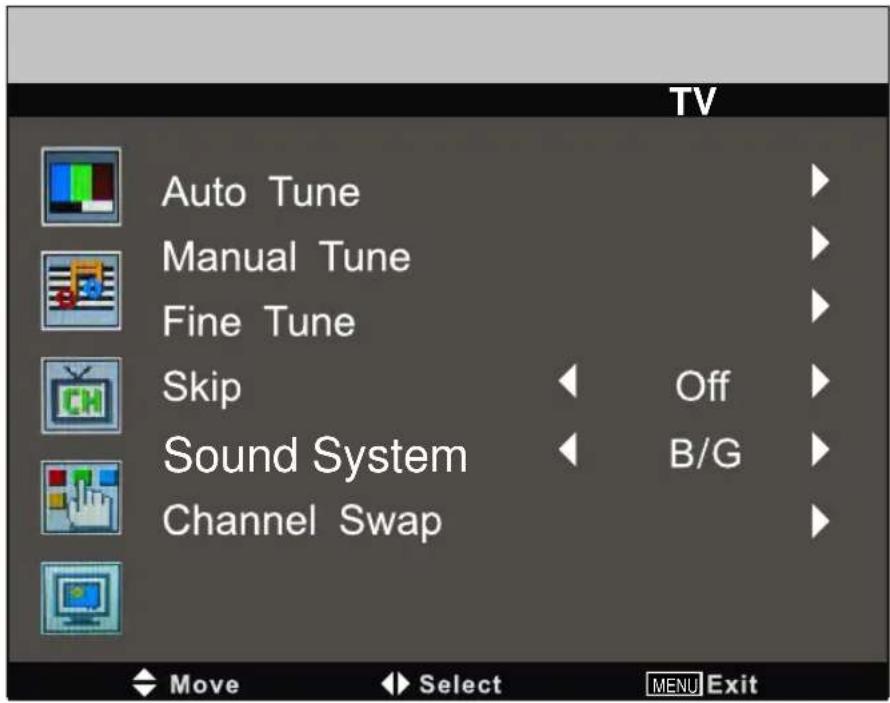

7.3 Kanaleinstellungen (nur TV Modus)

TV Auto Tune Manual Tune Fine Tune Skip Off Sound System B/G Channel Swap Move Select MENU Exit

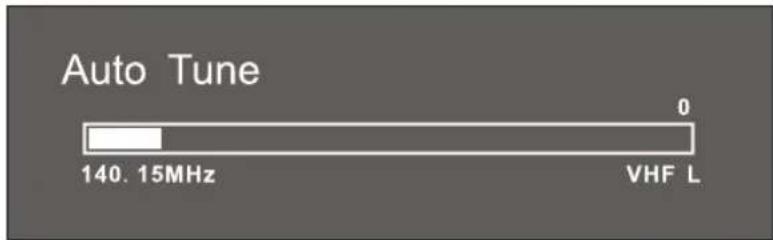

Auto Tune: Mit ▶ beginnen Sie die automatische Kanalsuche. Beim Auffinden eines Senders wird dieser automatisch gespeichert. Nach Beendigung der Kanalsuche wird der erste aufgefundene Sender angezeigt. Mit der Kanaltausch Funktion können Sie die Kanäle in die richtige Reihenfolge sortieren.

Hinweis: Auto Tune kann mit MENU unterbrochen werden.

Auto Tune 140. 15MHz VHF L 0

Manual Tune: Mit ▶ beginnen Sie die Suche vorwärts, mit ◀ rückwärts. Ein aufgefundener Sender wird automatisch gespeichert.

Feinabstimmung: Bei schwachem Signal muss die Frequenz hier fein abgestimmt werden.

Überspringen: Der eingestellte Kanal wird bei der Kanalsuche übersprungen.

Soundsystem: Auswahl des Soundsystems.

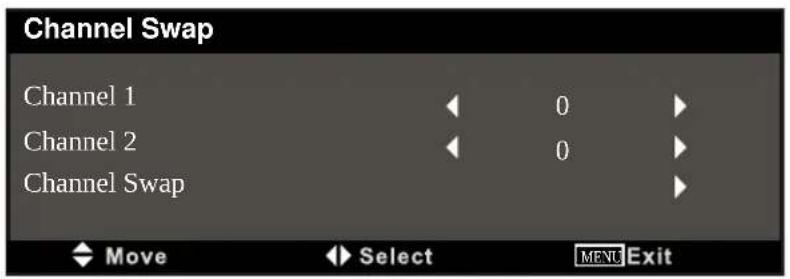

Kanaltausch: Mit ▶ rufen Sie den Kanaltausch, wie in der nächsten Abbildung dargestellt, auf.

Mit CH+/- wählen Sie Kanal 1 oder Kanal 2, mit ◀▶ wählen Sie die zu tauschenden Kanäle und bestätigen mit SWAP. Mit ▶ werden die Kanäle getauscht.

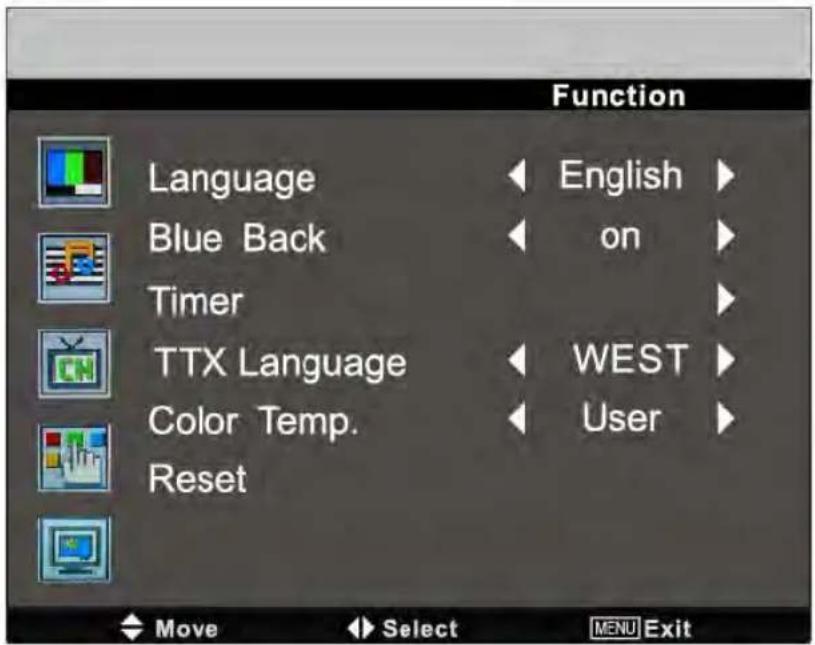

7.4 Funktionseinstellungen

Sprache: Auswahl der OSD Sprache.

Blauer Hintergrund: Ein- und Ausschalten der Funktion (nur TV Modus).

TTX Sprache: Auswahl des Bereichs der Teletextsprache: OST oder WEST.

Farbtemperatur: Umschalten der Farbtemperatur zwischen kalt, warm, normal oder User, hier Einstellung der Rot-, Grün- und Blauwerte.

Reset: Mit ▶ Rückstellung zu den Werkseinstellungen.

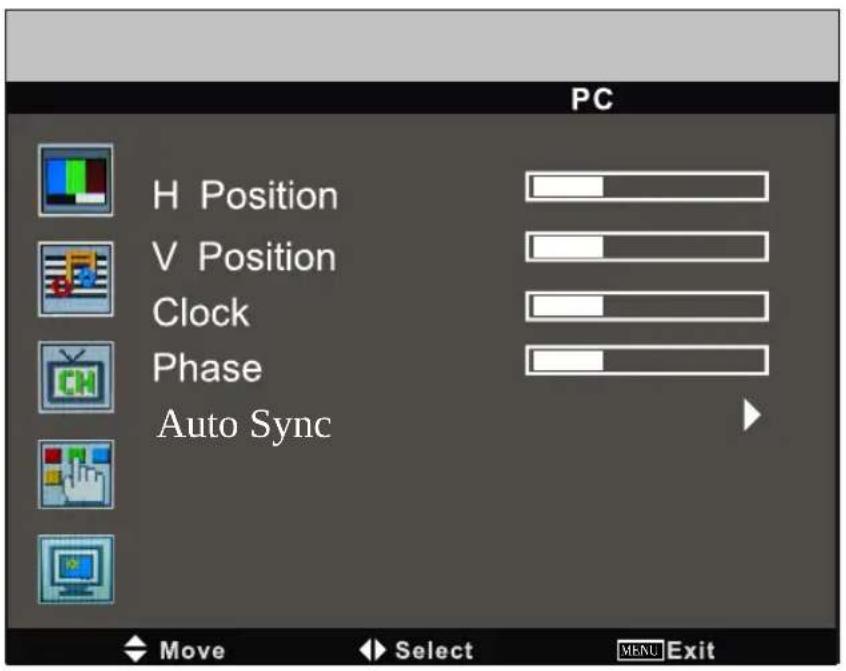

7.5 PC-Einstellungen (nur in PC Modus)

Taktfrequenz: Einstellen der Taktfrequenz, bis das Bild optimal an den Bildschirm angeglichen ist.

Phase: Einstellen der ADC Abtastung, bis das Bild stabil ist.

Horizontal/Vertikal: Verschieben des Bildes auf dem Bildschirm.

Auto: Mit ▶ stellt sich der Bildschirm automatisch ein.

9.Problembehebung

Wenn Probleme mit Ihrem Gerät auftreten, lesen Sie bitte zuerst unsere Problem- behebungsliste durch bevor Sie unsere Kundenhotline anrufen.

Problem Mö	gliche Ursache	Lösung
ALLGEMEIN
Keine Reaktion. LED leuchtet nicht.	Keine Stromversorgung.	Überprüfen Sie das Netzkabel, die Stecker, Steckdosen und die Leitungen zum TV-Gerät.
Keine Reaktion. LED leuchtet rot.	Gerät im Standby Modus	Drücken Sie den Netzschalter oder die Standby Taste auf der Fernbedienung.
	Kein Signal TV-Gerät nicht eingestellt. Antenne nicht angeschlossen.
	Falsche Eingangsquelle ausgewählt	Drücken Sie die TV/AV/DVD Taste, um die korrekte Eingangsquelle auszuwählen.
Verrauschtes, unscharfes Fernsehbild (TV)	Schlechtes Antennensignal	Die Zimmerantenne umstellen. Überprüfen Sie die Antennenverbindungen. Möglichst eine Außenantenne verwenden.
	Falsche Audioquelle ausgewählt	Überprüfen Sie “System” Einstellung im TV Menü auf Seite 16.
	Stummschaltung ausgewählt	Stummschaltung ausschalten
	Lautstärke zu niedrig Überprüfen Sie die Lautstärkeeinstellungen
	Externes Kabel nicht eingesteckt „wenn benötigt“	Überprüfung ob alle Kabel angeschlossen sind.

10. Technische Spezifikationen

TV
Bildschirmgröße	15.4"(diagonal)
Auflösung	1440 x 900
Antenneneingang	75 Ω (unbalanced)
Audioleistung	2 x 3W
Leistungsaufnahme	100~240V 50/60Hz 40W
Fernbedienung
Typ	infrarot
Reichweite	8m
Winkel	30° (horizontal)
Batterien	2 x 1,5V Größe AA
Abmessungen	48x168x24mm
Gewicht	70 g

©
