BEDIENUNGSANLEITUNG DFT-3718 DENVER

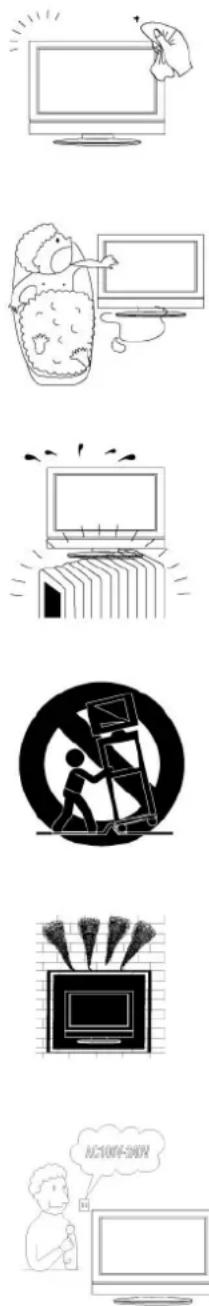

Ziehen Sie den Netzstecker dieser TV Anlage vor der Reinigung.

Verwenden Sie keine Flüssig- oder Sprühreiniger. Verwenden Sie ein weiches und feuchtes Tuch zur Reinigung.

2. ANSCHLÜSSE

Verwenden Sie nur vom TV Hersteller empfohlene Anschlüsse, da ansonsten die Gefahr von Bränden, elektrischen Schlägen oder Verletzungen besteht.

3. WASSER UND FEUCHTIGKEIT

Stellen Sie diese TV Anlage nicht in der Nähe von Wasser auf, z.b.

neben einer Badewanne, Küchenspüle, Waschbecken, auf nassem

Boden, neben einem Schwimmbecken oder ähnlichem.

4. WÄRME

Halten Sie die TV Anlage stets fern von Wärmequellen wie Radiatoren, Heizgeräten, Öfen und anderen Wärme erzeugenden Produkten.

5. AUFSTELLUNG

Stellen Sie diesen TV nicht auf wacklige Wagen, Gestelle oder Tische. Das Aufstellen des TV Geräts auf wacklige Abstellplätzen kann das Gerät zum Fallen bringen, was zu Personenverletzungen und Schäden am Gerät führen kann. Verwenden Sie nur Tische, Ablagen oder Halterungen, die vom Hersteller oder Fachverkäufer empfohlen wurden.

7. NETZANSCHLUSS

Diese TV Anlage sollte nur an eine solche Stromquelle angeschlossen werden, wie sie auf dem Typenschild angegeben ist. Wenn Sie sicht sicher sind, welchen Stromanschluss Sie zuhause haben, fragen Sie bitte Ihren TV Händler oder das örtliche Elektrizitätswerk.

8. TRANSPORT DER ANLAGE

Beim Transport des Produkts fassen Sie mit den Fingern der einen Hand in die Vertiefung auf der Rückseite des TV und unterstützen die vordere Seite des TV mit der anderen Hand.

Wichtige Schutzmassnahmen

Standort

Wärme, Feuchtigkeit, Staub, Erschütterung

Positionieren Sie Ihre Anlage so, dass kein helles Licht oder direktes Sonnenlicht auf den Bildschirm fällt. Bitte achten Sie sorgfältig darauf, dass die Anlage nicht unnötigen Erschütterungen, Feuchtigkeit, Staub oder wärme ausgesetzt wird. Setzen Sie dieses Gerät keinem Tropf- oder Spritzwasser aus.

Belüftung

Stellen Sie ebenfalls sicher, dass dieses Bauteil so aufgestellt wird, dass ausreichende Belüftung gewährleistet ist..

Decken Sie die Lüftungsschlitze auf der Rückseite nicht ab.

Belassen Sie einen Mindestabstand von 10 cm um das gesamte Gerät herum.

Aufstellung

Dieses Gerät kann sowohl auf dem Tisch positioniert, als auch mittels der Wandbefestigungsklammern aufgehängt werden.

Wenn Sie das Gerät mittels der Wandhalterungen installieren, achten Sie auf eine sichere Befestigung.

Einbringen von Gegenständen

Führen Sie keine Fremdteile, wie Nadeln oder Münzen, in die Lüftungsschlitze ein.

Blitzschlag

Bei Gewittern sollten Sie ihre Anlage vom Stromnetz und der Antenne trennen.

Reinigung

Ziehen Sie vor der Reinigung den Netzstecker.

Entstauben Sie die Anlage durch abreiben des LCD Bildschirms und des Gehäuses mit einem weichen, sauberen Tuch.

Benötigt der Bildschirm eine gründlichere Reinigung, verwenden Sie ein sauberes, feuchtes Tuch. Verwenden Sie keine Flüssigreiniger oder Sprühreiniger.

Reiben oder drücken Sie nicht mit harten Gegenständen an dem LCD, da dies zu dauerhaften Schäden am LCD führen kann.

Service

Entfernen Sie niemals die Rückabdeckung dieses Sets, da Sie sich damit hohen Spannungen und anderen Gefährdungen aussetzen können.

Wenn das Set nicht einwandfrei funktioniert, ziehen Sie den Netzstecker und wenden sich an Ihren Händler.

Inhalt

Wichtige Vorsichtsmassnahmen....1

Sicherheitsmassnahmen....3

Wichtige Schutzmassnahmen....4

1. Produktmerkmale....6
   2.Zubehör....6
   3.Frontansicht....7
2. Rückansicht....8
   5.Fernbedienung....9
   6.Menüs....10
   6.1 Grundfunktionen....10
   6.2 OSD MENÜ FUNKTIONEN....11
   7.Einfache Fehlerbehebung....17
   8.Technische Spezifikation....18

1. Produktmerkmale

[Achtung] Vor Benutzung dieser Anlage lesen Sie bitte sorgfältig diese Anleitung, um Bedienungsfehler zu vermeiden.

• Eingang: VGA, RF, VIDEO, S-VIDEO, YPbPr, SCART1, SCART2, HDMI
• Audio Eingang: Audio R/L, PC Audio, YPbPr, Audio R/L
• Unterstützt TV Modus: PAL, SECAM(B/G, I/D/K,L)
• Teletext: unterstützt bis zu 10 Seiten Teletext
• Unterstützt Nicam und FM Stereo
• 200 Speicherkanäle
• Suchfunktion TV: auto/manuell
• Auto-Abschaltung bei fehlendem Signal
• Zeitabschaltung
• Programmaustausch und -bearbeitung
• Lautsprecherleistung 2x6W
• Leistung (AC 100-240V 50/60Hz)

2. Zubehör

DENVER 37" LCD TELEVISION DFT-3718 BEDIENUNGSANLEITUNG

Bedienungsanleitung

DELIVER OPEN

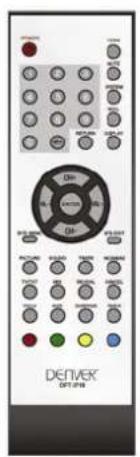

Fernbedienung

1 (IR) Infrarotempfänger: Empfängt IR Signale der Fernbedienung.

(Einschalten/Ruhebetrieb) LED Anzeige: Drücken Sie POWER zum ein- und ausschalten.

Die Entfernung für den wirksamen Signalempfang beträgt 5-8 Meter von der Vorderseite des Fernbedienungsfensters und 30° zur linken oder rechten Seite, sowie 20° über oder unter dem Kontrollfenster.

2 Die Tastenfunktionen werden wie folgt beschrieben::

TV/AV: Drücken zu Wahl der Quelle: TV, SCART1, SCART2, AV, S-video, YPbPr, VGA, HDMI

MENU: Drücken zur Anzeige des OSD Menüs, nochmaliges Drücken zum Verlassen des Menüs.

P-/P+: Zum auf- und abwärts bewegen in der OSD Menüanzeige

Drücken zur Kanalsuche. Zur Schnellsuche halten Sie eine der Tasten gedrückt.

V-/V+: Zum links/rechts bewegen in der OSD Menüanzeige. Drücken zur Lautstärkeregelung.

Power: zum ein- und ausschalten des TV oder Ruhebetrieb.

4. Rückansicht

1 AC Power IN: Verwenden Sie das beigefügte Netzkabel und schließen es an einen 100-240V,50/60Hz AC Ausgang an.
2 SWITCH: Schaltet den Wechselstrom an oder aus.
3 Phone out: Anschluss für Kopfhörer.
4 YPbPr/YCbCr Audio R/L in: Anschluss für Audioausgangsanschluss Ihres DVD.
5 TV in: Anschluss für Antenne oder Kabel 75 Ohm koaxiale Antenne zum TV Empfang.
6 SCART1: Anschluss an den Ausgang Ihres DVD/VCR.
7 SCART2: Anschluss an den Ausgang Ihres DVD/VCR
8 YPbPr: Anschluss von separaten Videokabeln an das Bauteil mit Videoausgang (YPbPr) an die Y,Pb,Pr Buchsen des TV.
9. CVBS-IN: Anschluss an den Videoausgang Ihres DVD/VCR.
CVBS/S-Video-L in/-R in: Anschluss an den Audioausgang Ihres DVD/VCR, mit S-Video Audio-Eingangssignalen, die dieses Terminal teilen.
10. S-Video IN: Anschluss an die S-Video Ausgangsbuchse Ihres VCR oder weiterer Videoausstattung mit S-Video.
11. PC Audio IN: Anschluss and den Audioausgang des PC.
12. VGA: zur PC Anzeige, Anschluss an die Mini D-Sub 15 Pin Analogausgänge des PC.
13. HDMI: Anschluss an den HDMI Ihres DVB oder andere Geräte.

©

©

6.2 OSD MENÜFUNKTION

Drücken Sie die SYS MENU Taste, das OSD erscheint auf dem Bildschirm, Drücken Sie VOL+/- zur Auswahl des gewünschten Menüs,, nun drücken Sie CH+/- zur Objektwahl oder drücken Sie die SYS MENU Taste zum abbrechen.

Weiß hinterlegte Objekte im OSD Menü können bearbeitet werden;

Die grau hinterlegten Objekte im OSD Menü können im aktuellen Modus nicht bearbeitet werden

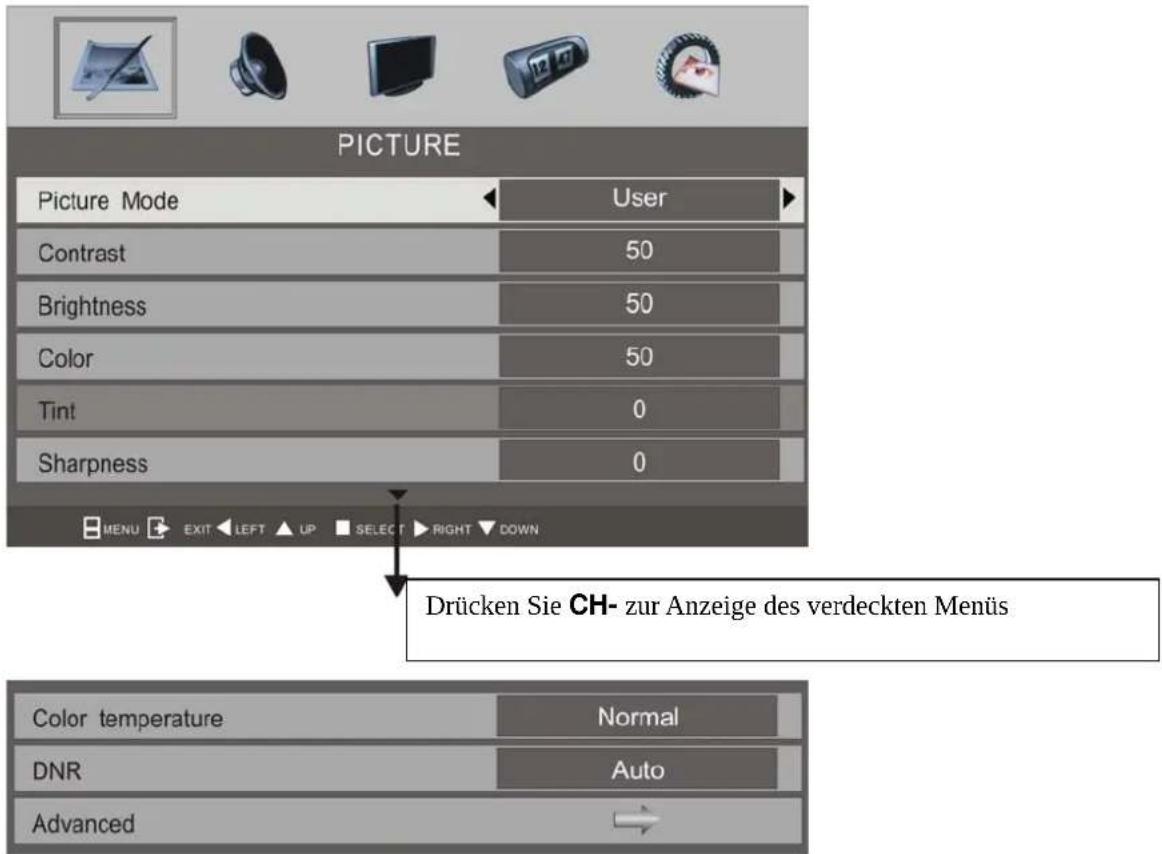

Drücken Sie die VOL+/- Taste zur Wahl des PICTURE Menüs wie auf dem folgenden bild, dann drücken Sie CH+/- zur Objektwahl, drücken Sie VOL+/-zur Auswahl/Einstellung oder drücken Sie VOL+um in das Untermenü zu gelangen. Drücken Sie die SYS MENU Taste, das OSD Menü wird in das vorherige Menü zurück springen.

PICTURE Picture Mode User Contrast 50 Brightness 50 Color 50 Tint 0 Sharpness 0 MENU EXIT LEFT UP SELECT RIGHT DOWN Drücken Sie CH- zur Anzeige des verdeckten Menüs Color temperature Normal DNR Auto Advanced →

Picture Mode: Wählen Sie den Bildmodus, es gibt vier Modi: Memory, Dynamisch, Standard, Sanft. Es gibt eine Schnelltaste auf der Fernbedienung mit der Benennung PICTURE.

Contrast: Einstellung des Bildkontrastes.

Brightness: Einstellung der Bildhelligkeit.

Color: Einstellung der Bildfarbe.(nicht möglich im VDA Modus)

Tint: Einstellung der Farbnuancierung (nur im NTSC Modus möglich).

Sharpness: Einstellung der Bildschärfe.

Color temperature: Wählt die Farbtemperatur, es gibt drei Einstellungen: normal, warm, kalt.

DNR: Wählen Sie den DNR Modus, es gibt vier Modi: Auto, Niedrig, Mittel, Hoch. Wählen Sie OFF zur Desaktivierung dieser Funktion.

DNR off

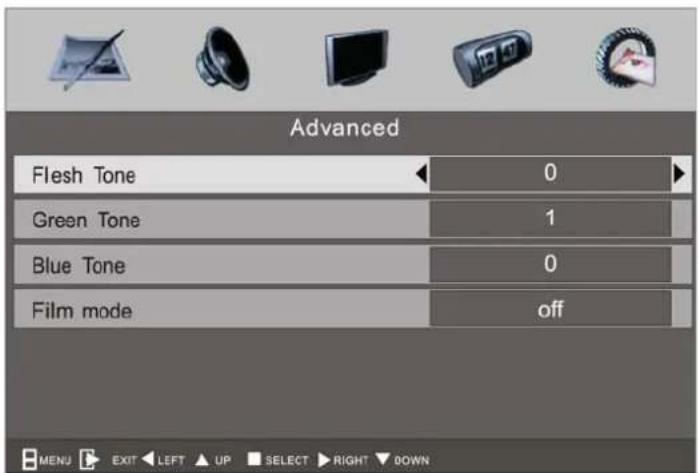

Advanced: Drücken Sie VOL+ diese Taste für folgendes Untermenü:

Advanced Flesh Tone 0 Green Tone 1 Blue Tone 0 Film mode off MENU EXIT LEFT UP SELECT RIGHT DOWN

Fresh tone: Stellen Sie die frischen Töne des Bildes ein.

Green tone: Stellen Sie die Grüntöne des Bildes ein.

Blue tone: Stellen Sie die Blautöne des Bildes ein.

Cinema mode: Wählen Sie den Kinomodus: Auto,off(Wählen Sie OFF zur Desaktivierung dieser Funktion)

TON(SOUND)

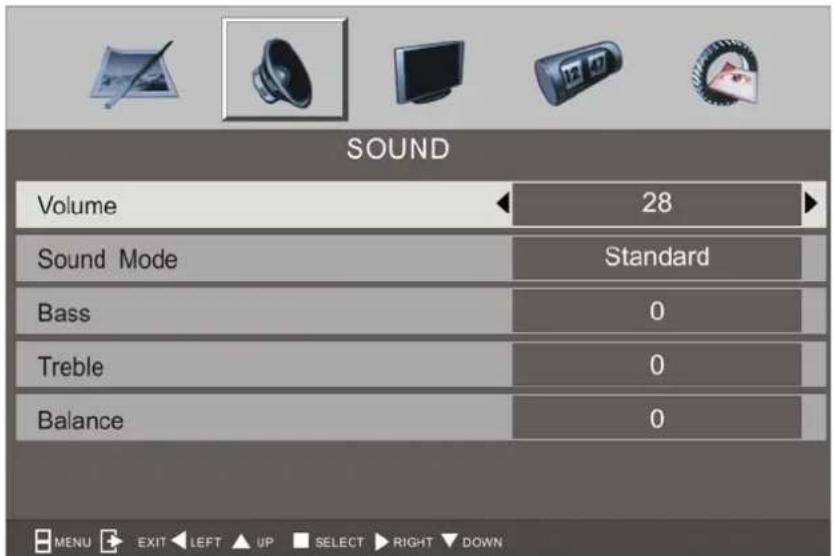

Drücken Sie die VOL+/- Taste zur Wahl des SOUND Menüs wie auf dem folgenden bild, dann drücken Sie CH+/- zur Objektwahl, drücken Sie VOL+/-zur Auswahl/Einstellung oder drücken Sie VOL+um in das Untermenü zu gelangen. Drücken Sie die SYS MENU Taste, das OSD Menü wird in das vorherige Menü zurück springen.

SOUND Volume 28 Sound Mode Standard Bass 0 Treble 0 Balance 0 MENU EXIT LEFT UP SELECT RIGHT DOWN

Volume: Regelt die Lautstärke.

Sound Mode: Wählen Sie den Bildmodus, es gibt vier Modi: Memory, Theater, Hall, News.

Auf der Fernbedienung befindet sich eine Schnelltaste mit der Benennung: SOUND.

Bass: Regelt den Bass.

Treble: Regelt die Tonhöhe.

Balance: Stellt die Bildbalance ein.

SETUP

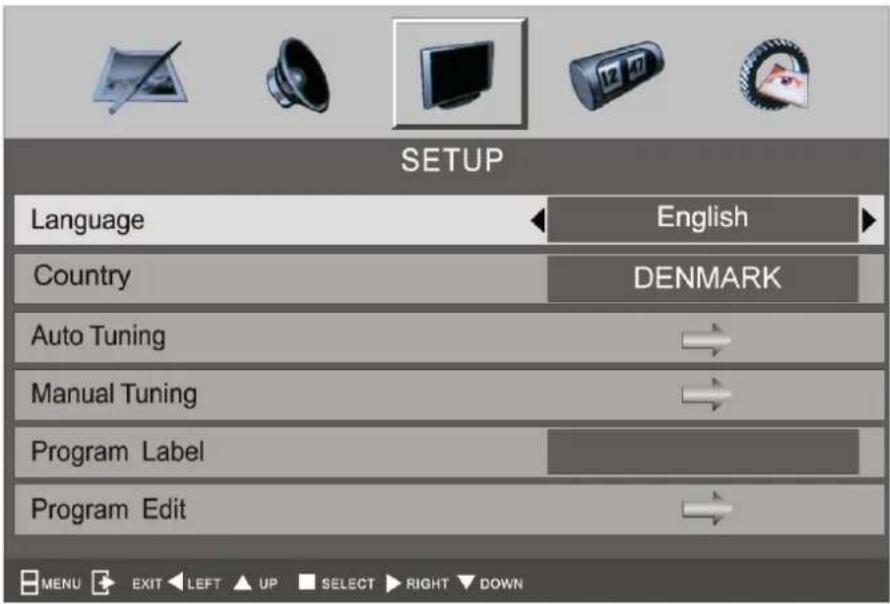

Drücken Sie die VOL+/- Taste zur Wahl des SETUP Menüs wie auf dem folgenden bild, dann drücken Sie CH+/- zur Objektwahl, drücken Sie VOL+/-zur Auswahl/Einstellung oder drücken Sie VOL+um in das Untermenü zu gelangen. Drücken Sie die SYS MENU Taste, das OSD Menü wird in das vorherige Menü zurück springen.

Language: Wählen Sie die OSD Sprache.

Country: Wählen Sie das entsprechende Land, bevor Sie AUTO TUNING starten.

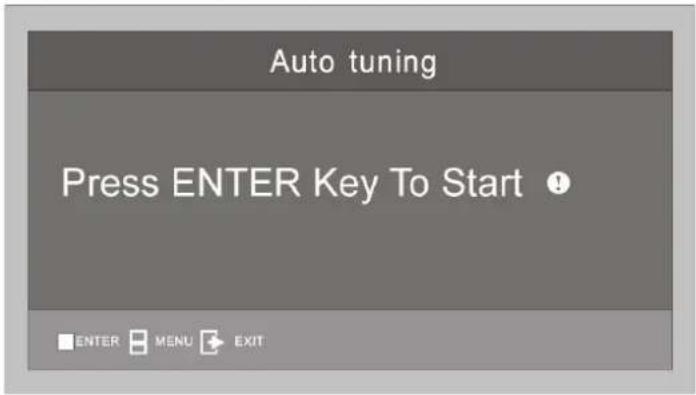

Auto tuning: Drücken Sie VOL+ für folgendes Untermenü:

Auto tuning Press ENTER Key To Start ● ENTER MENU EXIT

dann drücken Sie die ENTER Taste zum Starten der automatischen Einstellung. Drücken Sie die SYS MENU Taste, nach Beendigung der Einstellung wird diese Funktion beendet.

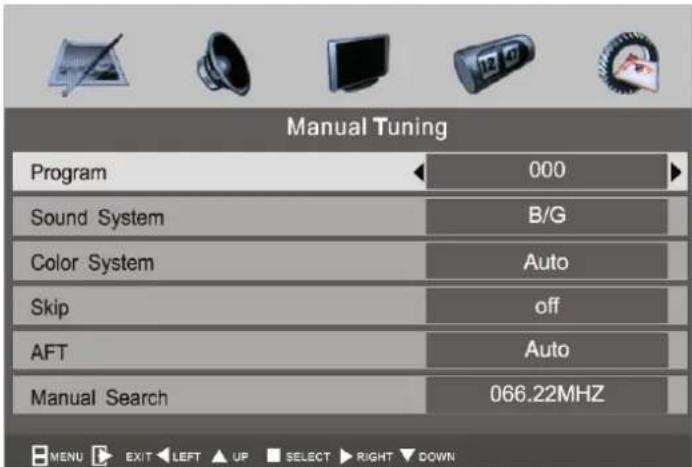

Manual tuning: Drücken Sie die VOL+ Taste für folgendes Untermenü

Manual Tuning Program 000 Sound System B/G Color System Auto Skip off AFT Auto Manual Search 066.22MHZ MENU EXIT LEFT UP SELECT RIGHT DOWN

Program: Wählt die Programmnummer, die Sie bearbeiten möchten..

Sound System: Wählt das Programmklangsystem: B/G, I, D/K,L

Color System: Wählt das Programmfarbsystem: Auto, PAL, SECAM

Skip: Schaltet die Titelsprungfunktion ein/aus. Ist diese eingeschaltet, wird der aktuelle Kanal übersprungen, wenn Sie die CH+/- Taste zur Programmabfrage drücken.

AFT: Feineinstellung der Signale.

Manual Search: Drücken Sie VOL+ zur Vorwärtssuche und VOL- zur Rückwärtssuche.

Drücken Sie die SYS MENU Taste zum Verlassen ohne Sicherung der Änderungen, Drücken Sie die ENTER Taste, um die Änderungen zu sichern.

Program Label: Drücken Sie die VOL+ Taste zur Objektmarkierung, nun können Sie eine Eingabe nach Wunsch vornehmen.

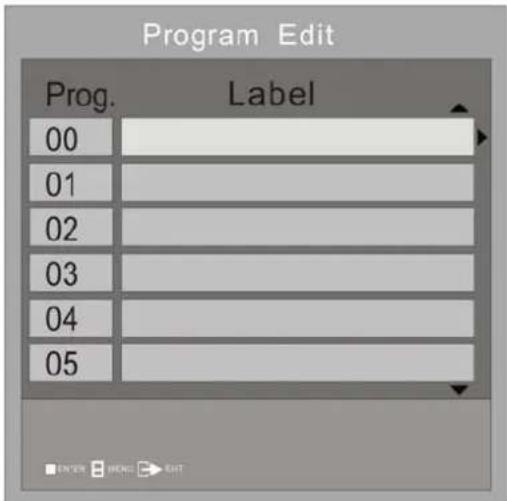

Program Edit: Drücken Sie die VOL+ Taste, um wie folgt in das Untermenü zu gelangen:

Program Edit Prog. Label 00 01 02 03 04 05

Im Untermenü finden Sie das aktuelle Programm farblich unterlegt und hervorgehoben. Dies bedeutet, dass dieses Programm gerade geändert wird. Drücken Sie die CH+/- Tasten zur Wahl des zu ändernden Programms, drücken Sie die VOL+ Taste zur Auswahl, dann drücken Sie die SYS MENU Taste, um zurück in das SETUP Menü zu gelangen.

ZEITSCHALTER

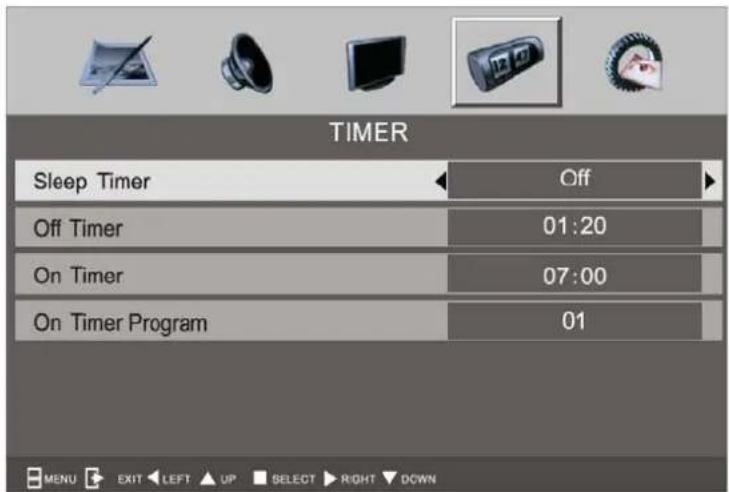

Drücken Sie die VOL+/- Taste zur Wahl des TIMER Menüs wie auf dem folgenden bild, dann drücken Sie CH+/- zur Objektwahl, drücken Sie VOL+/-zur Auswahl/Einstellung oder drücken Sie VOL+um in das Untermenü zu gelangen. Drücken Sie die SYS MENU Taste, das OSD Menü wird in das vorherige Menü zurück springen.

TIMER Sleep Timer Off Off Timer 01:20 On Timer 07:00 On Timer Program 01 MENU EXIT LEFT UP SELECT RIGHT DOWN

Sleep Timer: wählt die Zeit, zu der die TV Anlage automatisch abschalten soll:15/30/45/60/ 90/120 Minuten oder wählen Sie AUS zur Desaktivierung dieser Funktion.

Off timer: Setzt die Zeit, zu der Ihr TV automatisch ausschaltet.

On timer: Setzt die Zeit, zu der Ihr TV automatisch einschaltet.

On timer Position: Wählt das Programm, das Sie sehen möchten, wenn der TV automatisch einschaltet.

Das Beispielbild zeigt, dass der TV um 1.20 automatisch abschaltet und um 14.00 automatisch auf dem 1. Programm wieder einschaltet. Die Sleep Funktion ist ausgeschaltet.

FUNKTION

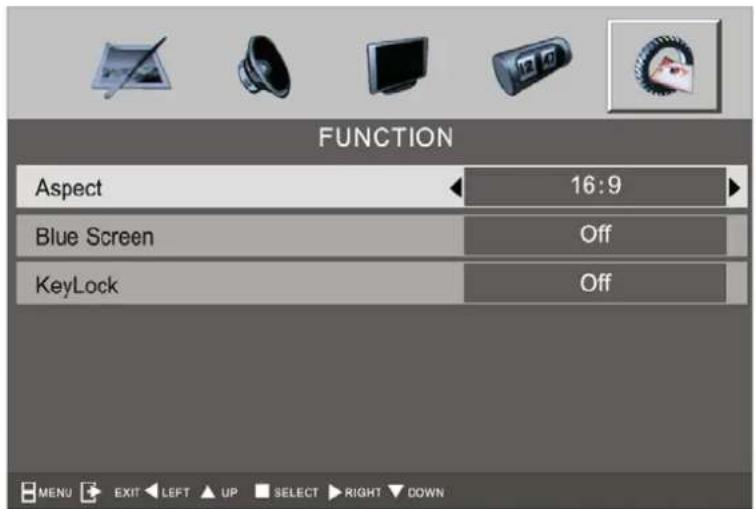

Drücken Sie die VOL+/- Taste zur Wahl des FUNCTION Menüs wie auf dem folgenden bild, dann drücken Sie CH+/- zur Objektwahl, drücken Sie VOL+/-zur Auswahl/Einstellung oder drücken Sie VOL+um in das Untermenü zu gelangen. Drücken Sie die SYS MENU Taste, das OSD Menü wird in das vorherige Menü zurück springen.

FUNCTION Aspect 16:9 Blue Screen Off KeyLock Off

Aspect: wählt den Modus der Bildschirmanzeige: 16:, 16:9Zoom,16:9Sub,14:9,Original

Blue screen: ein-/ausschalten des Blue Screen.

Keylock: ein-/ausschalten der Sperre.

Hinweis:

Das OSD Menü des SETUP weicht ab, wenn es nicht im TV Modus ist:

Wenn dieser Bildschirm ausfällt oder die Funktion nicht in Ordnung ist, prüfen Sie den Bildschirm bitte gemäß der Anleitung. Prüfen Sie bitte die Peripherie zur Lokalisierung des Fehlers. Wenn der Bildschirm danach immer noch nicht wunschgemäß funktioniert, kontaktieren Sie bitte Ihren Händler.

SYMPTOM	Fehlerbehandlung
KEIN STROM	Stromanschluss prüfen.Ziehen Sie den Stecker, warten 60 Sek., dann stecken Sie den Stecker wieder ein und schalten die Anlage ein .
KEIN BILD	Antennenverbindung prüfen.Probieren Sie einen anderen TV Kanal wegen evtl TV-Senderprobleme.Ändern Sie die Einstellung von Helligkeit und Kontrast.
KEIN TON	Erhöhen Sie die Lautstärke.Prüfen Sie, ob die Stummschaltung aktiv ist.Prüfen Sie die Toneinstellung.Prüfen Sie die Tonmoduseinstellung.
SCHLECHTE FARBE	Prüfen Sie die Antennenverbindung
FENBEDIENUNG FUNKTIONIERT NICHT	Prüfen Sie den Zustand der Batterien, wenn nötig, tauschen Sie die Batterien oder reinigen das Sensorfenster der Fernbedienung,Der Abstand zwischen der Anlage und der Fernbedienung sollte unter 6 Metern liegen.
BLIDSCHIRM BLINKT IM VDA MODUS	Der Parameter ist zu groß.Verwenden Sie bitte den Sicherheitsmodus beim Neustart des PC und setzen die Parameter auf dem Monitor gemäß der Anleitung.
STÖRUNG IM VGA MODUS	Bitte passen Sie die Parameter des Monitors gemäß der Anleitung an.
REINIGUNG DER TV ANLAGE	Ziehen Sie bitte den Stecker, wenn Sie den LCD Bildschirm reinigen.Verwenden Sie ein weiches, sauberes Tuch zum abwischen. Verwenden Sie für eine notwendige Reinigung nur ein trockenes Tuch. Bitte kein Reinigungsbenzin oder Lösungsmittel verwenden.
FARBPUNKTE	Dieses Produkt ist mit einer hochauflösenden LCD Konsole ausgestattet, welche ihre eigenen Merkmale hat. Farbpunkte, die evtl. vom Benutzer gefunden werden, sind normal. Es handelt sich hierbei um keine minderwertige Qualität. Dieses Produkt durchläuft eine Qualitätskontrolle.

8. Techn. Spezifikationen

Anzeige	LCD Konsole V320BI
	Bildschirmgröße	32 inch
	Ratio	16:9
	Bildschärfe	1366(RGB)x768
	Bildwinkel	176°x176°
	Helligkeit(cd/m2)	550
	Kontrast 1 000: 1
	Farbe	16.7M
TV	3D Decoder Ja
	Blue Screen Ja
	Frequenzmodulation	Ja
	Zeitzählwerk ein/aus Ja
Eingang	Video	Ja
	S-Video	Ja
	VGA	Ja
	SCART	Ja
	HDMI	Ja
	YPbPr&YCbCr	Ja
	Strom	Ja
	Stromverbrauch	Ja

Hinweis:
Für Qualitätsverbesserungen behalten wir uns Änderungen oben aufgeführter Spezifikationen vor.

©
