BEDIENUNGSANLEITUNG DFT-507 DENVER

1 Sicherheitshinweise.... 2
2 Bedienungselemente.... 3

1) TV-Gerät
2) Fernbedienung

3 Systemmerkmale und Funktionen.... 5
4 Anschließen.... 7

1) Anschließen an eine Stromquelle
2) Benutzung der Kopfhörer
3) Externe AV-Geräte

5 Bedienungshinweise.... 8
6 Zurückstellen der TV-Kanäle.... 9
7 Technische Merkmale.... 10
8 Problemlösung.... 11
9 Zubehörliste.... 12

1 Sicherheitshinweise

Dieses Gerät bitte nur bei der angegebenen Spannung verwenden. Bei Überlastung kann es zu Fehlfunktionen oder Schäden kommen.

Wichtig:

• Bei Verwendung falscher Spannung kann es zu Fehlfunktionen oder Schäden am TV-Gerät kommen.
• Das Gerät bitte nur entsprechend der Bedienungsanleitung betreiben.
• Bitte keine Farbverdünner oder chemische Reinigungsmittel verwenden.
• Zum Entfernen von Schmutz am Gerät bitte ein weiches Tuch verwenden.
• Das TV-Gerät keinesfalls extremen Temperaturen aussetzen.
• Die Lagertemperatur des Geräts beträgt -25°C bis 50°C.
• Die Betriebstemperatur des Geräts beträgt -25°C bis 50°C.
• Das Gerät kann bei einer Luftfeuchtigkeit von 0% bis 80% verwendet werden.

Achtung:

• Zur Vermeidung von Brand oder Stromschlägen, das Gerät bitte vor Nässe und Feuchtigkeit schützen.
• Bitte verwenden Sie nur das vom Hersteller empfohlene Zubehör.
• Zur Vermeidung eines Stromschlags durch die Hochspannung im Geräteinneren bitte niemals das Gehäuse entfernen. Sollte es zu Fehlfunktionen kommen, dann wenden Sie sich zur Reparatur des Geräts bitte an Fachpersonal.

Vorsicht:

- Zu Ihrem eigenen Schutz sollten Sie niemals fernsehen während des Autofahrens an Fachpersonal

2 Bedienungselemente

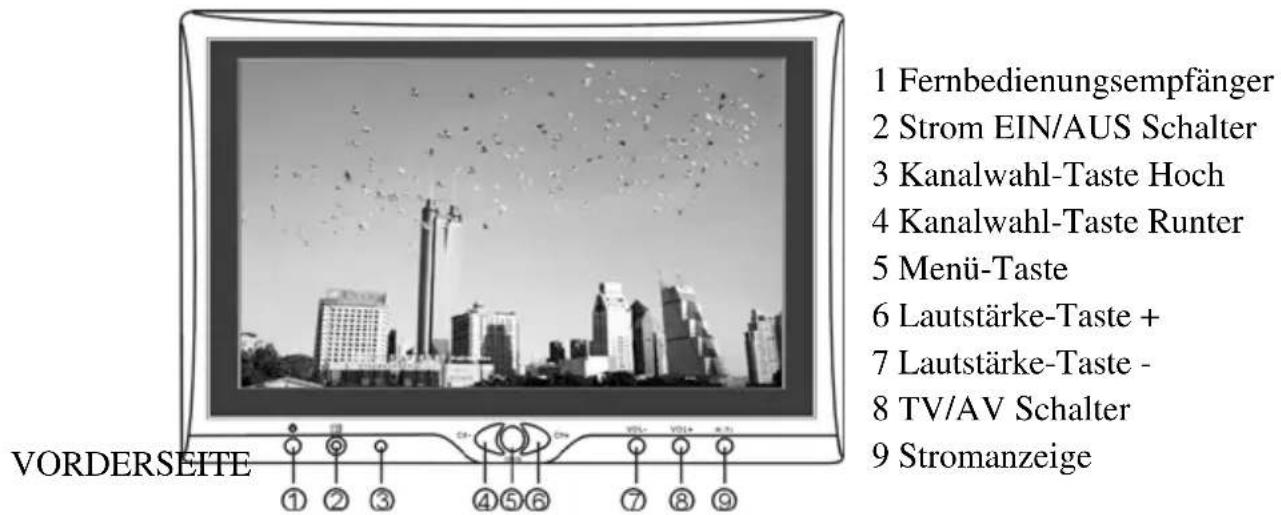

(1) TV-Gerät

1 Fernbedienungsempfänger 2 Strom EIN/AUS Schalter 3 Kanalwahl-Taste Hoch 4 Kanalwahl-Taste Runter 5 Menü-Taste 6 Lautstärke-Taste + 7 Lautstärke-Taste - 8 TV/AV Schalter 9 Stromanzeige VORDERSEITE ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

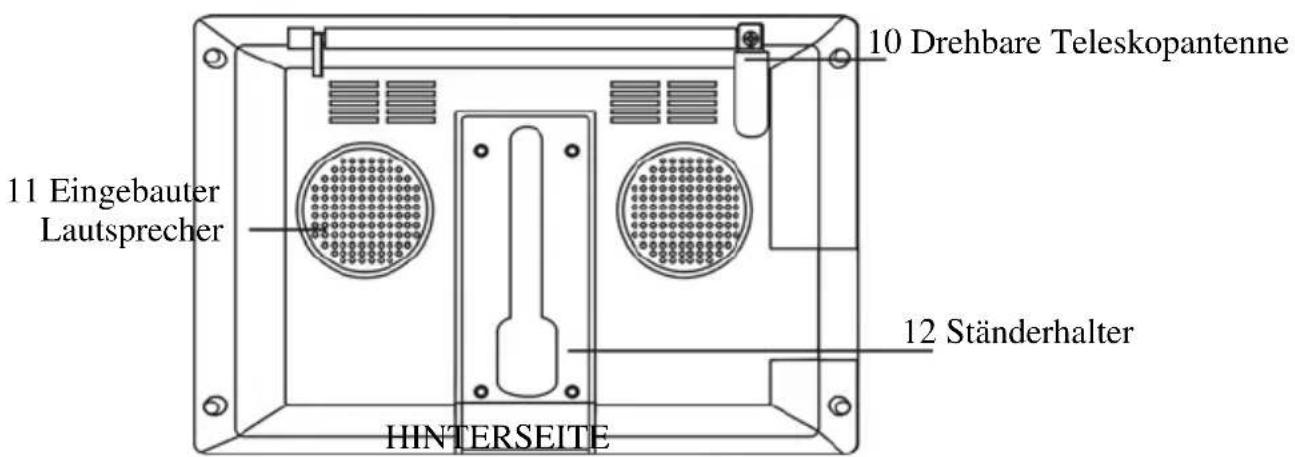

10 Drehbare Teleskopantenne 11 Eingebauter Lautsprecher 12 Ständerhalter HINTERSEITE

©

3 Systemmerkmale und Funktionen

1 PAL/NTSC/SECAM/BG/DK/I/M/SECAM-L Bildnorm
2 Multifunktions-Fernbedienung
3 Vollständiges Bildschirmmenü OSD (On Screen Display)
4 Auto-Suchlauf nach TV VHF/UHF Kanal
5 TV-Kanäle vorprogrammieren
6 Anschlussbuchse für VCD/DVD AV-Geräte
7 Helligkeits-, Kontrast- & Farbwerteinstellung
8 Bereitschaftsmodus
9 Abnehmbarer Batteriefachhalter
10 Kopfhörerbuchse
11 Bildschirmmenü (OSD) in den Sprachen Englisch/Deutsch/Spanisch/Italienisch

1 Bildschirmdiagonale: 5 inch (Bilddiagonale 13 cm)
2 Bildnorm: NTSC/PAL/SECAM/BG/DK/I/M/SECAM-L System
3 Stromzufuhr: DC 12V
4 Video Eingang: 1Vp-p
5 Audio Eingang: >50m W
6 Audio Ausgabe: >150mW (MAX)
7 Eingangswiederstand: 75 Ω
8 Stromverbrauch: < 10W
9 Betriebstemperatur: - 25°C bis 50°C
10 Lagertemperatur: - 25°C to 50°C
11 Auflösung: 960 (H) x 234 (V)
12 Bildpunktabstand: 0.107 (H) x 0.319 (V) mm
13 Sichtfeld: 102.72 (H) x 74.53 (V) mm
14 Helligkeit: 280N
15 Abmessungen: 146 (L) x 105 (W) x 35 (D) mm
16 Gewicht: ca. 350g
17 Blickwinkel: L/R 120° U/D 180°
18 farbiges TFT LCD

4 Anschließen

1 Anschließen an eine Stromquelle

(1) Verbinden Sie einen Rundstecker des angeschlossenen Netzstromadapters (oder Autoadapters) mit der Stromanschlussbuchse des Geräts. Verbinden Sie den anderen Stecker mit der Wandsteckdose oder einer anderen geeigneten Stromquelle (oder mit dem Zigarettenanzünder Ihres Autos).

(2) Verbinden Sie das Stromkabel des Batteriefachhalters mit der Stromanschlussbuchse auf der linken Seite des Geräts.

2 Benutzung der Kopfhörer

Schließen Sie die Kopfhörer an “☐” an (13) für privates Hören.

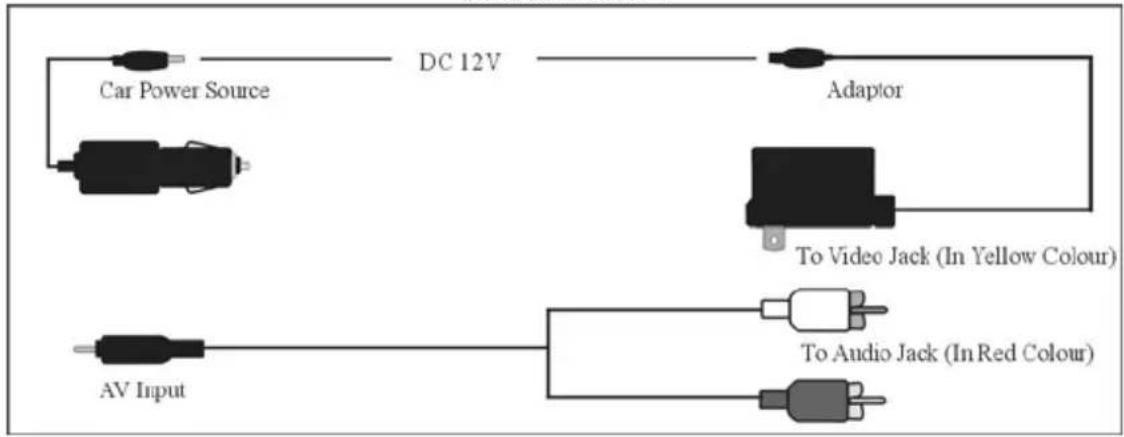

3 Anschließen externer AV-Geräte

Stecken Sie das AV-Kabel in die AV-Eingangsbuchse (Bildschirmwiedergabe bei AV1 & AV2 Status) auf der linken Seite des Geräts (14), um externe Audio- oder Videogeräte anzuschließen.

5 Bedienungshinweise

1 Schließen Sie den Stromadapter (DC12V) an das Gerät an.

2 Schalten Sie den Hauptstromschalter auf der Seite des Geräts ein und die Anzeigeleuchte leuchtet rot im Bereitschaftsmodus; drücken Sie anschließend die Bereitschafts-Taste und die Anzeigeleuchte leuchtet nun grün im Betriebsmodus.

3 Wählen Sie AV/TV, um das AV/TV-Signal wiederzugeben.

4 Drücken Sie CH+ oder CH-, um den gewünschten TV-Kanal auszuwählen; Drücken Sie mehrmals V+ and V-, um die gewünschte Lautstärke einzustellen.

5 Drücken Sie die Menü-Taste, um sich zum Auto-Suchlauf und zur Kanalspeicherung zu begeben. Drücken Sie CH+, CH- und V+, V- im Menü, um die Helligkeit, den Kontrast, die Farbwerte und sonstige Funktionen einzustellen.

6 Je nach Bildnorm das Gerät auf die Standardbildnorm PAL/NTSC/SECAM einstellen und die entsprechende Tonnorm einstellen: M, B/G, D/K, I. Hinweis: Bei der SECAM-L Bildnorm brauchen Sie die Tonnorm nicht einzustellen.

7 Für einen bessern Empfang Stellen Sie die Lange, den Winkel und die Richtung der eingebauten TV-Stabantenne (10) ein, um für einen optimalen Empfang zu sorgen.

Wenn das Signal zu schwach ist, kann es vorkommen, dass Sie nur gestörten Bild- und Tonempfang haben, sogar wenn Sie die Stabantenne anders ausrichten. Wenn das der Fall ist, sollten Sie eine externe Antenne mittels des externen Antennenadapters anschließen an die Antennenbuchse (13) oder das TV-Gerät an einem Ort aufstellen, wo der Empfang besser ist.

6 Zurückstellen der TV-Kanäle:

1 Vollautomatische Kanalwahl und Speicherung. Drücken Sie die AUTO-Taste (11) auf der Fernbedienung, um die TV-Kanäle automatisch in der Reihenfolge VHF-L, VHF-H, UHF zu speichern.

VHF-L 1

2 Nach dem Auto-Suchlauf verschwindet der Kanalsuchlauf-Balken vom Bildschirm.
3 Drücken Sie die Menü-Taste, um den Auto-Suchlauf abzubrechen, wenn dies nötig ist.
4 Drücken Sie CH- oder CH+, um das gewünschte Programm auszuwählen.

7 Technische Merkmale:

Beschreibung: Tragbares 5" TFT LCD Farb-TV Set

TV Bildnormen:

PAL System NTSC System SECAM System

Wiedergabegerät: Farbiges TFT-LCD

Bilddiagonale: 5 inch (Bilddiagonale: 13cm)

Auflösung: 960 (H)*234 (V)

Tonausgabe: >150mW (MAX)

Anschlüsse:

1 Kopfhörerbuchse
2 AV-Anschlussbuchse
3 Strom-Anschlussbuchse

Stromquelle: AC Netzstromadapter oder Autoadapter oder 10 Stück AA Batterien

(Batterien nicht im Lieferumfang enthalten)

Stromverbrauch: <10w

Abmessungen: 146(L) x 105(W) x 35(D) mm

Gewicht: ca. 350g

8 Problemlösungen

Schauen Sie in der folgenden Liste nach, ob es sich tatsächlich um eine Fehlfunktion handelt:

Problem Ursache
Kein Bild & Ton	Netzstromadapter oder Autoadapter falsch angeschlossen. Batterien leer oder falsch eingelegt.
Kein Bild	TV-Kanal falsch eingestellt. Kanal zurückstellen. TV-Gerät an einem Ort aufstellen, wo der Empfang besser ist.
Kein Ton	Lautstärke zu niedrig. Kopfhörer angeschlossen, Signal zu schwach oder Ton ausgeschaltet.
Schlechter Empfang	TV-Kanal falsch eingestellt oder Stabantenne falsch ausgerichtet.
Dunkles oder verschwommenes Bild	Helligkeit und Kontrast zu niedrig eingestellt. Batterien zu schwach.
Unscharfes oder flimmerndes Bild	Stabantenne falsch ausgerichtet oder zu schwaches Empfangssignal.
Bild zittert, verschwimmt .oder limmert	Stabantenne falsch ausgerichtet. Zu schwaches Empfangssignal oder es wird reflektiert von Gebäuden oder Gebirge.
Bildstörung	Das Signal wird gestört durch Automotoren, Eisenbahn, Hochspannungskabel, Leuchtreklame oder Radiowellen.
Schwarzweißbild Farbwerte falsch eingestellt.

©
