BEDIENUNGSANLEITUNG TFD-1909 DENVER

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät benutzen und bewahren Sie diese Anleitung für den späteren Gebrauch sorgfältig auf.

©

©

Einleitung

Sicherheitshinweise

• Lesen Sie sich die folgenden Anweisungen genau durch.
• Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.
• Beachten Sie alle Warnhinweise genau.
• Gehen Sie genau so vor, wie es in den Anweisungen beschrieben ist.
• Benutzen Sie das Gerät niemals in der Nähe von Wasser.
  ■ Reinigen Sie das Gerät nur mit einem trockenen Tuch.

• Achten Sie darauf, die Lüftungsöffnungen nicht zu blockieren.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Radiatoren, Öfen oder anderen Geräten (einschließlich Verstärker), die Wärme abgeben, auf.

• Verwenden Sie ausschließlich geerdete Stecker (Schutzkontaktstecker) und Steckdosen. Sollte der mitgelieferte Stecker nicht in Ihre Steckdose passen, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.

- Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker und an den Anschlussbuchsen.

- Der Netzschalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein ungehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

- Verwenden Sie keine Verlängerungskabel.

- Benutzen Sie nur das vom Hersteller angegebene Zubehör.

Benutzen Sie für das Gerät nur geeignete Wagen, Ständer, Halter oder Tische, die das Herunterfallen oder Umkippen des Gerätes unmöglich machen. Sollten Sie das Gerät auf einen Wagen stellen, bewegen Sie diesen vorsichtig, um das Umkippen des Gerätes zu vermeiden.

- Trennen Sie das Gerät während eines Gewitters oder wenn Sie es längere Zeit nicht nutzen vom Netz und ziehen Sie auch den Antennenstecker ab.

- Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.

- Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn Netzstecker oder Netzkabel beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, wenn es nicht einwandfrei funktioniert oder wenn es heruntergefallen ist.

■ Sicherheitshinweise zur Batterie

Um das Auslaufen der Batterien und damit verbundene Personen- oder Materialschäden zu vermeiden:

• Achten Sie beim Einlegen der Batterien auf die richtige Polarität + und -. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig.
• Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

• Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

• Um elektrische Schläge oder Feuer zu vermeiden, achten Sie darauf, das Gerät keinem Regen oder Feuchtigkeit auszusetzen.
  Es darf nicht unter tropfende oder fließende Flüssigkeiten gelangen. Stellen Sie keine Behälter mit Flüssigkeiten (Gläser, Vasen usw.) auf dem Gerät ab.

- Offene Brandquellen wie z.B. brennende Kerzen dürfen nicht auf das Gerät gestellt werden.

- Erdung und Außenantenne Bei Anschluss einer Außenantenne an das Gerät, erden Sie bitte die Außenantennenanlage, sodass ausreichender Schutz gegen Überspannung und statischer Entladung gewährleistet ist.

- Wenn Sie das Gerät außerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

Aufstellort

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
• Vermeiden Sie feuchte oder staubige Aufstellorte.
• Stellen Sie das Gerät nur auf ebene, vibrationsfreie Flächen.
• Vermeiden Sie das Aufstellen in unmittelbarer Nähe von Klimaanlagen und Heizlüftern.
• Achten Sie darauf, dass immer eine ausreichende Belüftung gewährleistet ist. Die Belüftungsschlitze im Deckel des Gerätes dürfen nicht verdeckt werden (z.B. durch ein Tuch auf dem Gerät).
  ■ Stellen Sie das Gerät nicht in die unmittelbare Nähe von Magnetfeldern (z.B. Lautsprechern).
• Das Gerät sollte von allen Seiten leicht zugänglich sein.
• Stellen Sie sicher, dass keine Flüssigkeiten in das Gerät gelangen können.
• Vermeiden Sie starke Temperaturschwankungen, da sonst Luftfeuchtigkeit im Gerät kondensieren kann.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ein Gerät der Unterhaltungselektronik. Es darf nur zu privaten, nicht industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf das Gerät nur in geschlossenen Räumen und nicht in tropischen Regionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem TFD-1909 entsprechen.

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronikgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.

Dieses Gerät erfüllt alle, im Zusammenhang mit der CE Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Benutzen Sie nur das vom Hersteller angegebene Zubehör.

Lieferumfang

Prüfen Sie zunächst, ob die Lieferung vollständig ist:

1. Denver TFD-1909 mit Netzkabel
2. Fernbedienung
3. 2 Stück Batterien vom Typ AAA
4. Antennenkabel, 1,8m
5. Bedienungsanleitung mit Serviceinformationen

Hinweise zur Verwendung dieser Bedienungsanleitung

Dieses Symbol kennzeichnet wichtige Hinweise, die Sie unbedingt beachten sollten.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Anschlüsse und Bedienelemente

IN SCART S:VIDEO RF ③ ② ①

Anschlüsse		Tastenbelegung
1	Antenne 8 Umschalter Eingangsquelle		TV/AV
2	S-Video 9 Menütaste
3	Scart 10 Lautstärke
4	Audio Eingang 11 Kanalwahl
5	YPbPr 12 Disc-Laufwerk		öffnen/schließen
6	HDMI 13 Wiedergabe/Pause
7	VGA 14 Ein/Aus (Stand-by)
15	Hauptschalter

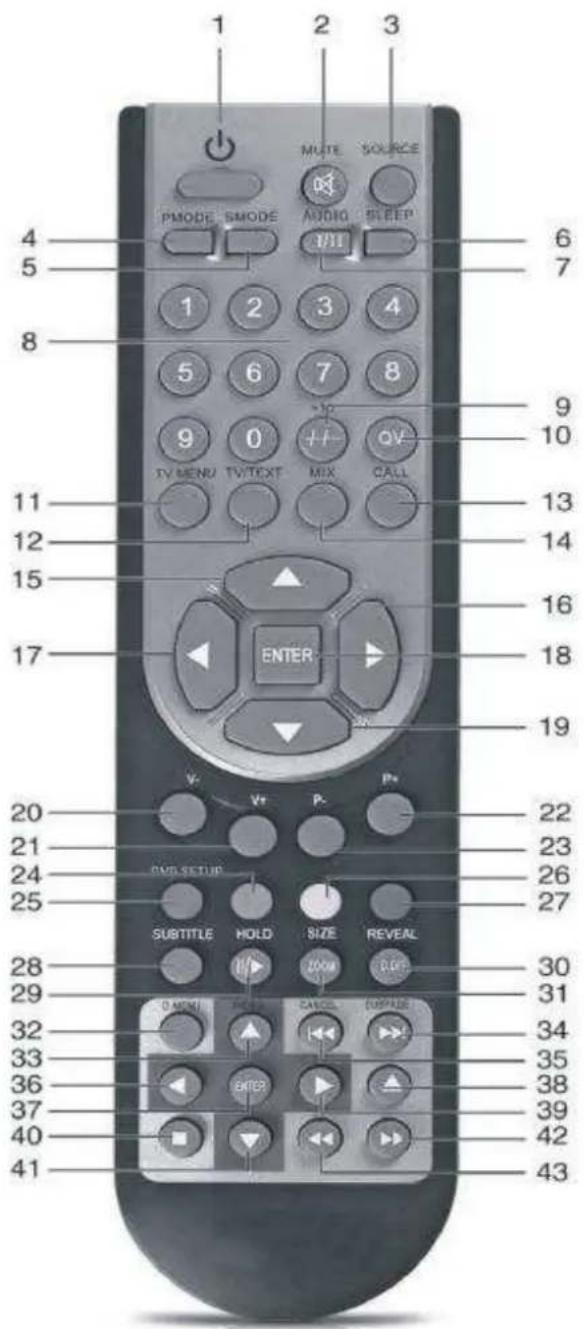

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 PMODE SMODE AUDIO SLEEP V+ V+ P+ P# MIX CALL ENTER SUBTITLE HOLD SIZE REVEAL CANCE (00:00): 0.000

1 Ein/Aus (standby)
2 Stumm
3 Eingangsquelle
4 Bildmodus
5 Soundmodus
6 Einschlaf-Timer
7 Mono/Stereo
8 Zifferntasten
9 Umschalttaste 2- und 3-stellige Zahlen
10 Letzter Kanal
11 TV Menü aufrufen
12 Videotext
13 Sender-Info
14 Teletext Mischmodus
15 Navigationstaste aufwärts TV
16 Navigationstaste rechts TV
17 Navigationstaste links TV
18 Bestätigung (TV)
19 Navigationstaste abwärts TV
20 Lautstärke verringern (V-)
21 Lautstärke erhöhen (V+)
22 Kanalwahl aufwärts (P+)
23 Kanalwahl abwärts (P-)
24 Grüne Schnelltaste (Videotext)
25 DVD Menü, rote Schnelltaste (Videotext)
26 Gelbe Schnelltaste (Videotext)
27 Blaue Schnelltaste (Videotext)
28 Untertitel
29 Wiedergabe/Pause DVD, Haltetaste (Videotext)
30 DVD Info
31 Videotext vergrößern, Zoom DVD
32 DVD Discmenü
33 Navigationstaste aufwärts DVD
34 Nächstes Kapitel
35 Vorheriges Kapitel
36 Navigationstaste links DVD
37	Bestätigung (DVD)
38	DVD-Laufwerk öffnen/schließen
39	Navigationstaste rechts DVD
40	Stopp DVD
41	Navigationstaste abwärts DVD
42	Schneller Vorlauf
43	Schneller Rücklauf

Gerät in Betrieb nehmen

Der TFD-1909 DVD bietet Ihnen verschiedene Anschlussmöglichkeiten. Dadurch können Sie das Gerät leicht in Ihrer bestehenden Umgebung in Betrieb nehmen.

Geräte anschließen

An der Geräterückseite, hinter einer Abdeckung, befindet sich das Anschlussfeld mit den verfügbaren Eingängen. Abhängig von der Bauart des anzuschließenden Gerätes wählen Sie eine Verbindungsart. Selbstverständlich können Sie mehrere Abspielgeräte anschließen und diese über die Eingangswahl aktivieren.

1 2 3 4 5 6 7

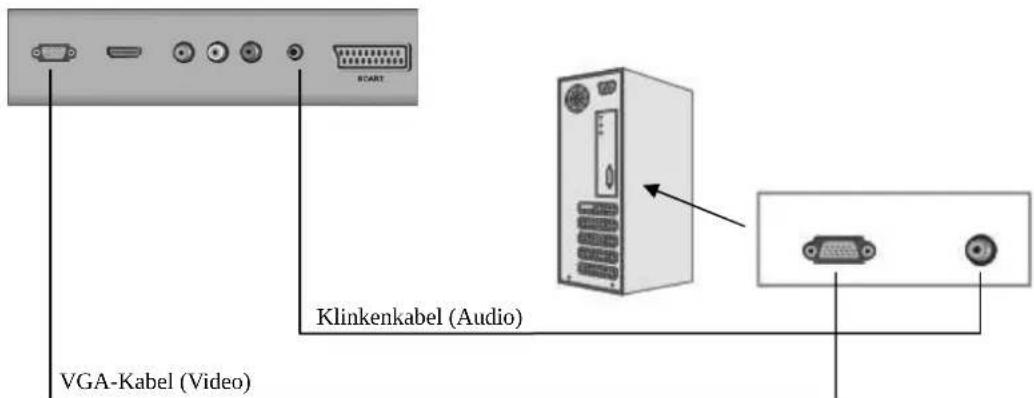

1 VGA (Video Graphics Array)

Eingangswahl (Source): PC

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), um den Ausgang der Grafikkarte eines PCs oder Notebooks mit dem VGA-Eingang des TFD-1909 DVD zu verbinden. Beachten Sie, dass bei dieser Verbindung nur das Bild übertragen wird. Um auch den Ton des Computers an den TFD-1909 DVD zu übermitteln, verbinden Sie den Audioausgang (Line out) des Computers mit Hilfe eines 3,5mm-Klinkenkabels (nicht im Lieferumfang enthalten) mit dem Audioeingang (4) des TFD-1909 DVD.

BCART Klinkenkabel (Audio) VGA-Kabel (Video)

In vielen Computern ist eine Soundkarte mit drei oder mehr Anschlüssen installiert. Wenn Sie sich nicht sicher sind, welcher Anschluß verwendet werden muss, informieren Sie sich bitte anhand der Dokumentation Ihres Computers.

©

4 Audio IN (Audioeingang)

Erforderlich für die Anschlussart YPbPr (3), S-Video (6) und VGA (Computer) da bei diesen Varianten nur das Bildsignal übertragen wird.

Eingangswahl (Source): in Verbindung mit den Videoeingängen HD, S-VIDEO und PC.

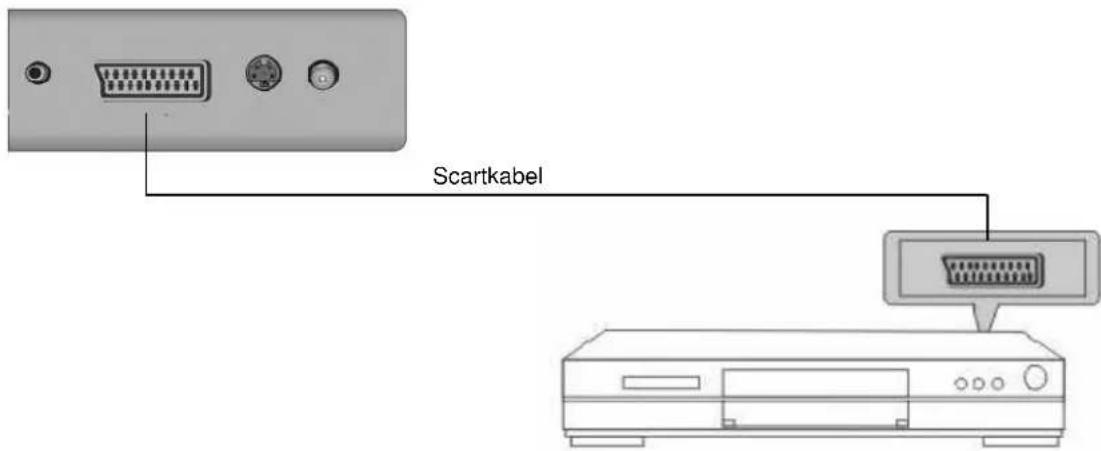

5 Scart (Euro-AV-Verbindung)

Eingangswahl (Source): SCART

Mit einem Scartkabel können Sie andere Geräte (z.B. einen Videorecorder oder einen DVD-Spieler) mit dem TFD-1909 DVD verbinden.

Scartkabel

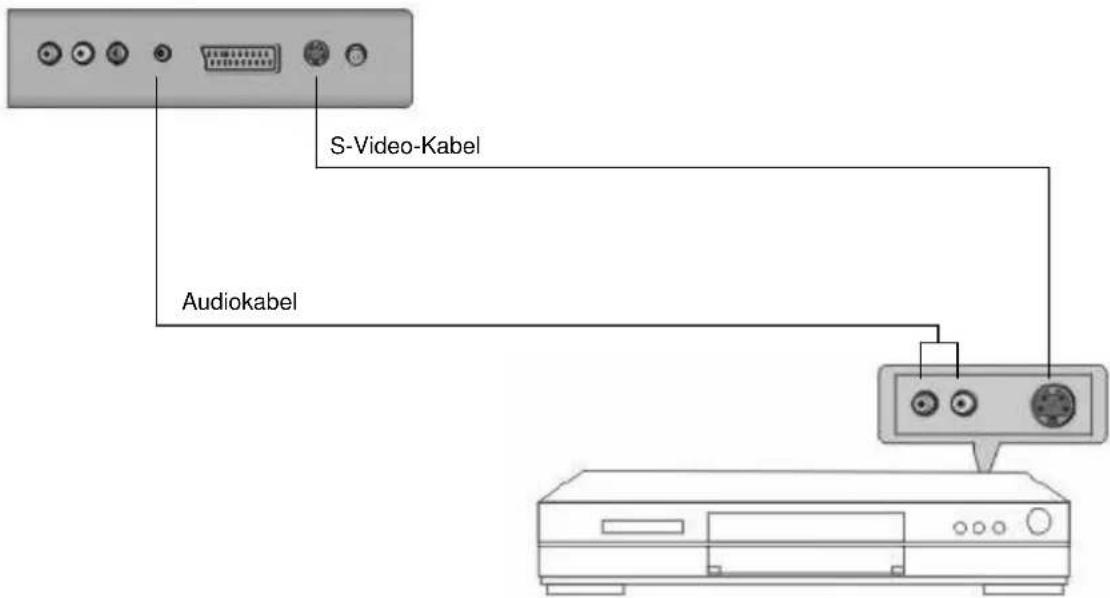

6 S-Video (Super Video)

Eingangswahl (Source): S-VIDEO

Zur Übertragung von Videosignalen anderer Geräte. Berücksichtigen Sie, dass das Tonsignal über den separaten Eingang Audio IN (4) verbunden werden muss.

S-Video-Kabel Audiokabel

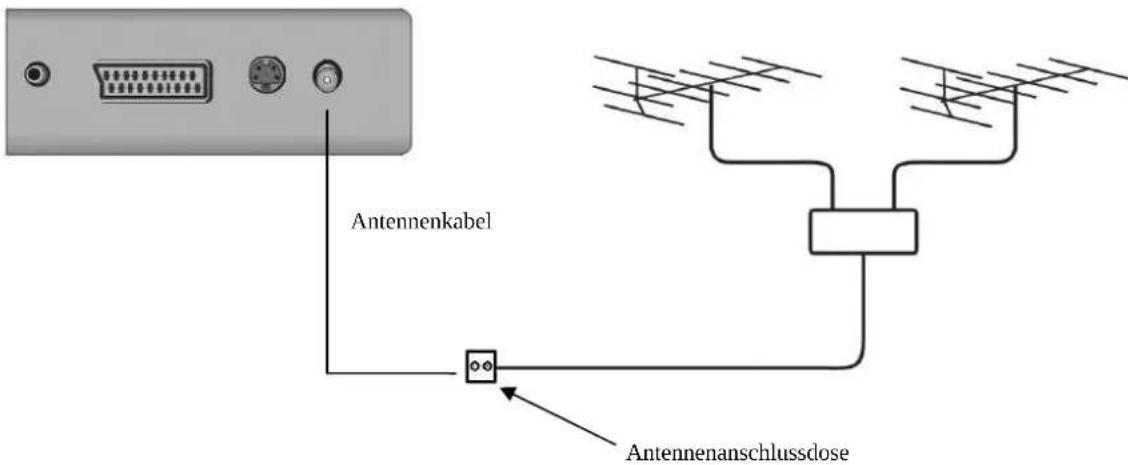

7 RF (Antennenanschluss)

Eingangswahl (Source): TV

Hier können Sie ein Antennenanschlusskabel einer Dach- oder Zimmerantenne bzw. das Anschlusskabel des Kabelfernsehens einstecken.

Antennenkabel Antennenanschlussdose

Wenn Sie alle erforderlichen Leitungen angeschlossen haben, stecken Sie den Netzstecker des TFD-1909 DVD in eine Netzsteckdose und schalten den Netzschalter an der Rückseite des Gerätes ein. Dadurch schaltet der TFD-1909 DVD in den Standby-Betrieb und die Kontrolllampe leuchtet orange.

Netzschalter in Stellung „Aus“ Netzschalter in Stellung „An“

Beachten Sie, dass das Gerät auch bei ausgeschaltetem Netzschalter nicht vollständig vom Netz getrennt ist. Um den TFD-1909 DVD vom Netz zu trennen, ist es erforderlich, den Netzstecker aus der Netzsteckdose zu ziehen.

©

Die Eingangsquelle auswählen

Die Wahl der Eingangsquelle funktioniert nur, wenn kein Menü geöffnet ist. Sie können mit der Taste Source (3) auf der Fernbedienung oder mit der Taste TV/AV (8) am Bedienfeld die Eingangswahl bestimmen.

Mit der Fernbedienung

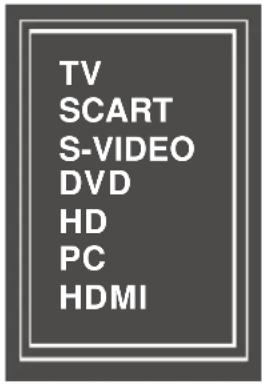

Drücken Sie die Taste Source (3) auf der Fernbedienung. Es erscheint folgendes Menü auf dem Bildschirm:

TV SCART S-VIDEO DVD HD PC HDMI

Wählen Sie mit der Taste Auf (15) bzw. Ab (19) auf der Fernbedienung die gewünschte Eingangsquelle. Die Auswahl wird grün dargestellt. Bestätigen Sie den gewählten Eintrag mit der Taste Enter (18) auf der Fernbedienung. Der TFD-1909 DVD schaltet sofort zu der entsprechenden Eingangsquelle um.

Am Bedienfeld

Drücken Sie die Taste TV/AV (8) mehrfach, um zwischen den Eingängen TV, SCART, S-VIDEO, DVD, HD, PC und HDMI umzuschalten. Auf dem Bildschirm sehen Sie in der linken, oberen Ecke entsprechende Einblendungen. Der TFD-1909 DVD aktiviert sofort die gewählte Eingangsquelle.

Wenn Sie den TFD-1909 DVD einschalten, startet er immer mit der Eingangsquelle, bei der er ausgeschaltet wurde. Wenn eine Eingangsquelle kein Signal bekommt, zeigt der TFD-1909 DVD ein blaues Bild und schaltet nach ca. 5 Minuten selbstständig in den Standby-Betrieb um.

Die Lautstärke regeln

Sie können die Lautstärke des TFD-1909 DVD mit der Fernbedienung oder über das Bedienfeld regeln.

Drücken Sie die Taste V_+ (21) auf der Fernbedienung oder die Taste V_+ (10) am Bedienfeld des TFD-1909 DVD, um die Lautstärke anzuheben.

Drücken Sie die Taste V- (20) auf der Fernbedienung oder die Taste V- (10) am Bedienfeld des TFD-1909 DVD, um die Lautstärke zu senken.

Sie können den Ton auch vollständig stummschalten, indem Sie die Taste MUTE (2) auf der Fernbedienung drücken. Drücken Sie die Taste erneut oder drücken Sie die Taste V_+ (21), um die Stummschaltung wieder aufzuheben.

Die Programmplätze wechseln

Sie können die Programmplätze des TFD-1909 DVD mit der Fernbedienung oder über das Bedienfeld umschalten.

Drücken Sie die Taste P+ (22) auf der Fernbedienung oder die Taste P+ (11) am Bedienfeld des TFD-1909 DVD, um die Programmplätze aufwärts zu schalten.

Drücken Sie die Taste P- (23) auf der Fernbedienung oder die Taste P- (11) am Bedienfeld des TFD-1909 DVD, um die Programmplätze abwärts zu schalten.

Sie können die Programmziffer auch direkt über die Zifferntastatur der Fernbedienung eingeben. Schalten Sie gegebenenfalls mit der Taste -/-- (9) zwischen ein- und mehrstelliger Eingabe um.

Einstellen der Anzeigesprache

Sie können die Anzeigesprache der Menüs im TV-Betrieb und im DVD-Betrieb anpassen. Ab Seite 11 können Sie mehr zu den Menüs lesen. Hier finden Sie eine Schnellanleitung, um die Menüsprache festzulegen:

Anzeigesprache im TV-Betrieb

Stellen Sie sicher, dass der TV-Betrieb des TFD-1909 DVD aktiviert ist (siehe vorhergehende Seite – Die Eingangsquelle auswählen).

- Drücken Sie die Taste TV MENU (11) auf der Fernbedienung. Es erscheint das Menü für Einstellungen des Fernsehbetriebs.

- Drücken Sie 3x die Taste RECHTS (16) auf der Fernbedienung, um in das Menü für die Grundeinstellungen zu gelangen (Symbol: Werkzeugkasten).

- Drücken Sie 2x die Taste AB (19) auf der Fernbedienung, um die Sprachauswahl zu erreichen.

- Wählen Sie dann mit der Taste LINKS (17) oder RECHTS (16) auf der Fernbedienung die gewünschte Anzeigesprache. Das Menü wird für kurze Zeit ausgeblendet und erscheint dann in der gewählten Sprache.

- Drücken Sie 2x die Taste TV MENU (11) auf der Fernbedienung, um alle Menüs zu verlassen. Die Einstellung der Anzeigesprache wird automatisch gespeichert.

Anzeigesprache im DVD-Betrieb

Stellen Sie sicher, dass der DVD-Betrieb des TFD-1909 DVD aktiviert ist (siehe Seite 9 – Die Eingangsquelle auswählen).

- Drücken Sie die Taste SETUP (25) auf der Fernbedienung, um in das DVD-Menü zu gelangen.

- Drücken Sie die Taste RECHTS (39) im DVD-Block der Fernbedienung, um in die Sprachauswahl zu gelangen.

- Drücken Sie die Taste ENTER (37) im DVD-Block der Fernbedienung zur Bestätigung. Es erscheint ein Auswahlmenü mit allen verfügbaren Sprachen.

- Wählen Sie mit den Tasten AUF (33) oder AB (41) im DVD-Block der Fernbedienung die gewünschte Anzeigesprache.

- Drücken Sie die die Taste ENTER (37) im DVD-Block der Fernbedienung, um die Auswahl zu bestätigen.

- Drücken Sie die Taste SETUP (25) auf der Fernbedienung, um das DVD-Menü zu verlassen. Die Einstellung der Anzeigesprache wird automatisch gespeichert.

Der Fernsehbetrieb

Mit Hilfe des eingebauten Empfängers können Sie terrestrisch ausgestrahlte Fernsehprogramme über eine Dach- oder Zimmerantenne sowie Fernsehprogramme aus dem Kabelnetz empfangen. Schließen Sie dazu das jeweilige Antennenkabel an die RF-Buchse (siehe Seite 4, Position 7) am Anschlussfeld an der Rückseite des TFD-1909 DVD an. Beim ersten Anschluss einer beliebigen Antennenanlage müssen Sie die empfangbaren Sender programmieren oder einen automatischen Sendersuchlauf starten.

Der automatische Sendersuchlauf

Mit dem automatischen Sendersuchlauf speichert der TFD-1909 DVD alle verfügbaren Sender.

• Drücken Sie die Taste TV MENU (11) auf der Fernbedienung. Es erscheint das Menü für Einstellungen des Fernsehbetriebs.
• Drücken Sie 4x die Taste RECHTS (16) auf der Fernbedienung, um in das Menü für die Senderprogrammierung zu gelangen.
• Drücken Sie 5x die Taste AB (19) auf der Fernbedienung, um die automatische Speicherung zu erreichen.
• Starten Sie dann mit der Taste RECHTS (16) oder LINKS (17) auf der Fernbedienung den Sendersuchlauf.

Sobald die automatische Suche den verfügbaren Frequenzbereich durchlaufen hat, endet der Vorgang. Sie können den Suchvorgang jederzeit mit der Taste TV MENU (11) abbrechen.

- Drücken Sie 2x die Taste TV MENU (11) auf der Fernbedienung, um alle Menüs zu verlassen, oder warten Sie, bis die Anzeige nach kurzer Zeit automatisch ausgeblendet wird.

Das TV-Menü

Mit Hilfe des TV-Menüs können Sie spezielle Einstellungen vornehmen, um den TFD-1909 DVD an Ihren technischen und persönlichen Bedarf anzupassen. Das Menü ist in fünf Bereiche aufgeteilt, mit denen Sie Toneinstellungen, Bildeinstellungen, die Senderliste, Grundeinstellungen und Sendereinstellungen vornehmen und verändern können.

Die Navigation im TV-Menü

Die Navigation im TV-Menü bedienen Sie mit den Tasten AUF (15), AB (19), RECHTS (16) und LINKS (17) auf der Fernbedienung. Bestätigen Sie Eingaben oder Einstellungen mit der Taste ENTER (18) auf der Fernbedienung. Starten und beenden Sie das TV-Menü mit der Taste TV MENU (11) auf der Fernbedienung.

Ebenso können Sie Menüeinstellungen auch über das Tastaturfeld an der Oberseite des TFD-1909 DVD vornehmen. Starten und beenden Sie das Menü dazu mit der Taste MENU (9) auf dem Tastaturfeld und navigieren Sie mit den Tasten V+ (entspricht rechts), V- (entspricht links), P+ (entspricht aufwärts) und P- (entspricht abwärts). Bestätigen Sie Eingaben mit der Taste MENU auf dem Tastaturfeld.

Wenn Sie das TV-Menü verlassen, werden automatisch alle Einstellungen gespeichert.

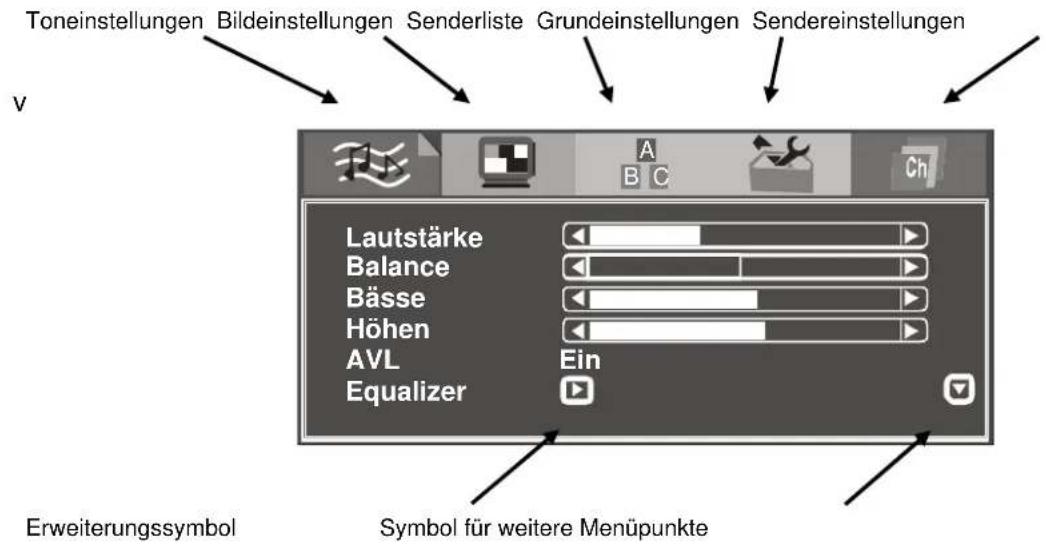

Fernsehbetrieb

Gegebenenfalls öffnet sich ein Erweiterungsmenü, wenn hinter einem Menüpunkt ein Dreieckssymbol erkennbar ist (siehe beispielhafte Abbildung unten). An dem Dreieckssymbol, rechts unten im Menüfenster (siehe beispielhafte Abbildung unten), erkennen Sie, dass das Menü weitere Einstellungen bietet. Drücken Sie die Taste AB (19) auf der Fernbedienung, wenn Sie am untersten Menüpunkt angelangt sind, um die weiteren Optionen erscheinen zu lassen.

Toneinstellungen Bildeinstellungen Senderliste Grundeinstellungen Sendereinstellungen v Lautstärke Balance Bässe Höhen AVL Equalizer Ein Erweiterungssymbol Symbol für weitere Menüpunkte

Wenn Sie das TV-Menü öffnen, während der TFD-1909 DVD nicht im TV-Betrieb ist, fehlen die Menüpunkte Senderliste und Sendereinstellungen. Ton-, Bild- und Grundeinstellungen können Sie aber bei jeder Betriebsart vornehmen.

Toneinstellungen

Im Audiomenü (siehe Abbildung oben) können Sie Einstellungen für den Ton vornehmen.

Lautstärke	Regelt die Lautstärke des TFD-1909 DVD.
Balance	Regelt das Lautstärkeverhältnis zwischen dem linken und dem rechten Lautsprecher.
Bässe	Hebt oder senkt die Lautstärke der tiefen Töne.
Höhen	Hebt oder senkt die Lautstärke der hohen Töne.
AVL	Der „Automatic Volume Leveller“ passt automatisch die Lautstärke an (z.B. bei der Ausstrahlung von Werbespots).
Equalizer	Mit dem Equalizer können Sie die Audiofrequenzen in den Bereichen 100, 300, 1000, 3000 und 8000 Hertz präzise einstellen (Erweiterungsmenü).
Voreingestellt	Wählen Sie zwischen den Voreinstellungen für Sprache, Musik oder Theater. Bei der Wahl „Individuell“ können Sie persönliche Einstellungen festlegen.

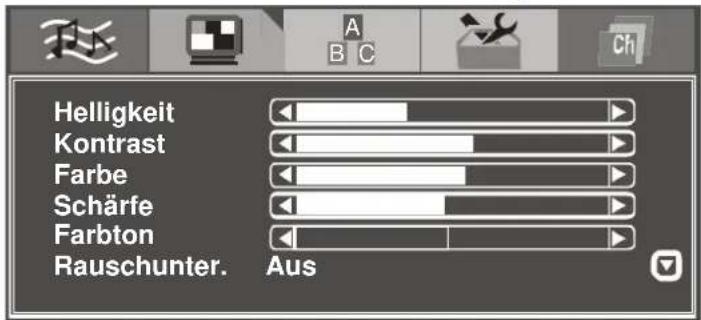

Bildeinstellungen

Im Videomenü können Sie Bildeinstellungen vornehmen.

Helligkeit Kontrast Farbe Schärfe Farbton Rauschunter. Aus

Helligkeit Regelt die Helligkeit.

Kontrast Regelt den Kontrast.

Farbe Regelt die Farbintensität.

Schärfe Regelt die Schärfe.

Farbton Regelt den Farbton (diese Option ist nur bei der Fernsehnorm NTSC verfügbar).

Rauschunterdr. Schaltet eine automatische Rauschunterdrückung ein oder aus, um eventuelles Bildrauschen (leichter Schnee im Bild) zu minimieren.

Dyn. Hautton Passt die Gesichtsfarbe der Darsteller möglichst natürlich an (diese Option ist nur bei der Fernsehnorm NTSC verfügbar).

Weißton Wählen Sie nach Ihrem persönlichen Geschmack zwischen den Optionen warm (höherer Rotanteil), kalt (höherer Blauanteil) oder normal (ausgewogenes Farbverhältnis).

Voreingestellt Voreinstellungen für Film, Sport, Signal schwach und Spiel. Mit der Option „Individuell“ können Sie persönliche Einstellungen festlegen.

Zoom Wählen Sie zwischen den Seitenverhältnissen 4:3 und 16:9 (abhängig von der ausgestrahlten bzw. abgespielten Sendung).

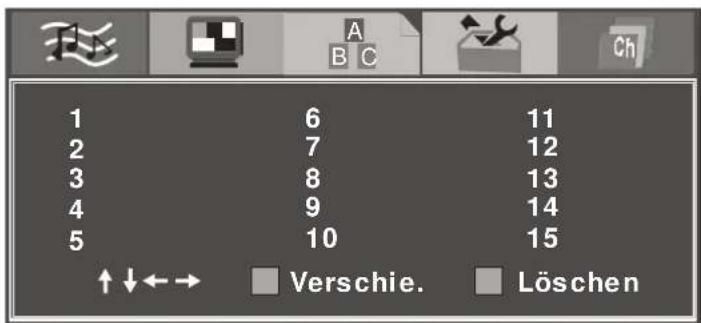

Senderliste

Die Senderliste zeigt Ihnen eine Übersicht aller eingestellten Programme (Sender) mit den programmierten Sendernamen. In dieser Liste können Sie die Senderreihenfolge bestimmen und einzelne Programmplätze löschen.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 ↑↓←→ Verschie. Löschen

Wählen Sie mit den Tasten AUF (15), AB (19), RECHTS (16) und LINKS (17) auf der Fernbedienung den Programmplatz, den Sie verschieben oder löschen möchten.

Löschen Drücken Sie die rote Taste (25) auf der Fernbedienung, um den ausgewählten Programmplatz zu löschen. Bestätigen Sie den Löschvorgang, indem Sie erneut die rote Taste drücken.

Verschieben Drücken Sie die grüne Taste (24) auf der Fernbedienung, um den ausgewählten Programmplatz zum Verschieben zu markieren. Der Programmname wird grün dargestellt. Wählen Sie dann mit den Tasten AUF (15), AB (19), RECHTS (16) und LINKS (17) auf der Fernbedienung den Programmplatz, auf den Sie den Sender verschieben möchten. Bestätigen Sie die Wahl dann mit der grünen Taste.

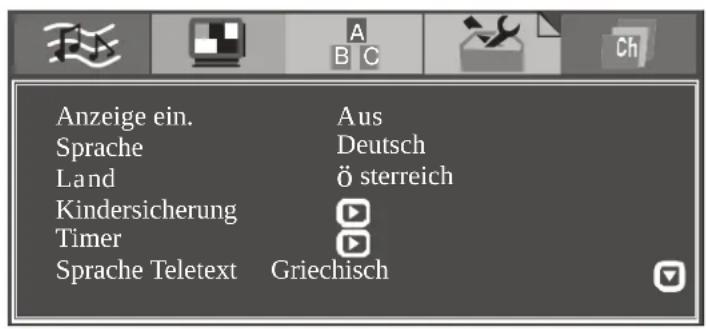

Grundeinstellungen

Hier können Sie Einstellungen für die Bedienung vornehmen oder weiterführende Optionen bestimmen.

Anzeige ein. Sprache Land Kindersicherung Timer Sprache Teletext Aus Deutsch ö sterreich Griechisch

Anzeige einbl.	Bestimmen Sie hier, ob die Programmnummer dauerhaft im Fernsehbild eingeblendet werden soll.
Sprache	Hier können Sie die Anzeigesprache der Menüs auswählen (siehe auch Seite 10 – Einstellen der Anzeigesprache).
Land	Bestimmen Sie das Land, in dem der TFD-1909 DVD eingesetzt wird. Diese Angabe ist für die automatische Bestimmung der Fernsehnorm und des Soundsystems erforderlich.
Kindersicherung	Um die Kindersicherung nutzen zu können, müssen Sie zunächst im Erweiterungsmenü die Funktion einschalten und eine beliebige vierstellige Kennziffer über die Zifferntastatur der Fernbedienung eingeben. Bestätigen Sie die Eingabe, indem Sie das Menü über die Taste TV MENU (11) verlassen. Mit aktivierter Kindersicherung können Sie beliebige Programmplätze schützen (siehe auch Seite 16 – Sendereinstellungen). Das Menü für die Sendereinstellungen ist dann nur noch mit der programmierten Kennziffer zugänglich.
Timer	Im Erweiterungsmenü des Timers stehen Ihnen verschiedene Möglichkeiten zur Auswahl: Ein Einschlaf-Timer, ein Timer für Erinnerungen, ein Ausschalt-

Timer sowie ein Umschalt-Timer. Nähere Informationen lesen Sie auf der nächsten Seite (Timerfunktionen).

Sprache Teletxt Wählen Sie hier den Zeichensatz für den Videotext. Zur Verfügung stehen paneuropäisch (lateinischer Schriftsatz mit diakritischen Zeichen), kyrillisch oder griechisch.

Teletext O/W Optimiert den Zeichensatz für westeuropäischen bzw. osteuropäischen Teletext.

Uhr Im Erweiterungsmenü können Sie die Anzeige der Uhr zwischen 12-Stunden-Modus (AM/PM) und 24-Stunden-Modus wechseln, oder die Uhr ausschalten. Um die Uhrzeit einzustellen, geben Sie bei der Option „Zeit“ die aktuelle Uhrzeit im Format hhmm über die Zifferntastatur der Fernbedienung ein.

Timerfunktionen

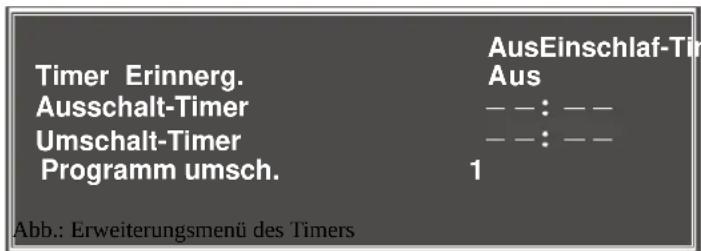

Timer Erinnerg. Ausschalt-Timer Umschalt-Timer Programm umsch. Aus Einschlaf-Tir Aus -- : -- -- : -- 1 Abb.: Erweiterungsmenü des Timers

Einschlaf-Timer	Wählen Sie hier mit den Tasten RECHTS (16) und LINKS (17) auf der Fernbedienung eine Angabe in Minuten. Es stehen Werte zwischen 5 Minuten und 120 Minuten in 5-Minuten-Schritten zur Verfügung. Der Timer wird automatisch aktiviert, sobald Se das TV-Menü verlassen. Der TFD-1909 DVD schaltet dann nach Ablauf der eingestellten Zeit automatisch in den Standby-Betrieb. Schalten Sie den Einschlaf-Timer auf „Aus“, um ihn zu deaktivieren.
Timer Erinnerg.	Bedienen Sie den Timer für Erinnerungen genauso wie oben beschrieben, der TFD-1909 DVD blendet nach Ablauf der Zeit ein Symbol als Erinnerung in das Fernsehbild.
Ausschalt-Timer	Hier können Sie eine genaue Uhrzeit über die Zifferntastatur der Fernbedienung eingeben. Der TFD-1909 DVD schaltet dann zur eingestellten Uhrzeit in den Standby-Betrieb. Beachten Sie, dass für diese Funktion die Uhrzeit korrekt eingegeben sein muss, und dass die Uhr aktiviert sein muss (siehe Seite 14 – Grundeinstellungen). Um den Ausschalt-Timer zu deaktivieren, geben Sie eine einzelne beliebige Ziffer ein und bestätigen Sie die Eingabe mit der Taste AUF (15).
Umschalt-Timer	Bedienen Sie den Umschalt-Timer genauso wie den Ausschalt-Timer. Der TFD-1909 DVD schaltet dann zur eingestellten Uhrzeit auf den darunter eingestellten Programmplatz um.
Programm umsch.	Geben Sie hier den Programmplatz an, auf den der Umschalt-Timer zur eingestellten Zeit umschalten soll.

©

Videotext

Im TV-Betrieb können Sie den Videotext der Sendeanstalten wiedergeben, indem Sie die Taste TV/TEXT (12) drücken. Durch erneutes Drücken derselben Taste schalten Sie den Videotext wieder ab.

Über die farbigen Sondertasten (24 bis 27) können Sie den Top-Text bedienen. An der Unterseite des Videotextfensters sind Einblendungen sichtbar, deren Farbe den Farben der Sondertasten entsprechen. Drücken Sie eine der Sondertasten, um die jeweils vorgeschlagene Seite des Top-Textes aufzublättern.

Die Tasten 28 bis 35 entsprechen den üblichen Funktionstasten für den Videotextbetrieb.

©

DVD-Betrieb

Um den schnellen Vor-/Rücklauf zu pausieren, drücken Sie die Taste Wiedergabe/Pause (29) auf der Fernbedienung. Drücken Sie dieselbe Taste ein weiteres Mal, um die Wiedergabe fortzusetzen.

Pause / Fortsetzen

Drücken Sie die Taste Wiedergabe/Pause (29) auf der Fernbedienung, um die Wiedergabe mit einem Standbild zu stoppen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.

Das DVD-Menü

Drücken Sie die Taste Setup (25) auf der Fernbedienung, um das DVD-Menü des TFD-1909 DVD zu starten und zu beenden. Das Menü ist in fünf Bereiche aufgeteilt, mit denen Sie Spracheinstellungen, Bildeinstellungen, Toneinstellungen, Alterseinstellungen und weitere optionale Einstellungen vornehmen und verändern können.

Die Navigation im DVD-Menü

Die Navigation im DVD-Menü bedienen Sie mit den Tasten AUF (33), AB (41), RECHTS (39), LINKS (36) und ENTER (37) im DVD-Block auf der Fernbedienung.

Wählen Sie mit den Tasten AUF (33) oder AB (41) das jeweilige Menü und bestätigen Sie mit der Taste RECHTS (39). Wählen Sie dann mit den Tasten AUF (33) oder AB (41) die vorhandenen Optionen und drücken die Taste ENTER (37), um Einstellungen vornehmen zu können. Bestätigen Sie die Einstellungen mit der Taste ENTER (37) und navigieren Sie weiter im DVD-Menü oder verlassen Sie das DVD-Menü mit der Taste Setup (25).

Wenn Sie das DVD-Menü verlassen, werden automatisch alle Einstellungen gespeichert.

Sprache

Im diesem Menü können Sie sprachbezogene Einstellungen vornehmen.

OSD-Sprache Wählen Sie hier die Anzeigesprache aus.

Untertitel Wählen Sie hier die Sprache für Untertitel aus (falls vorhanden).

MPEG4 Untertitel Wählen Sie hier die Sprache für Untertitel bei Videos im MPEG4-Format aus (falls vorhanden).

Audio Wählen Sie hier die Standardsprache für die Tonwiedergabe einer DVD aus.

DVD-Menü Wählen Sie hier die Sprache für ein DVD-Menü aus (falls vorhanden).

©

Fotos betrachten

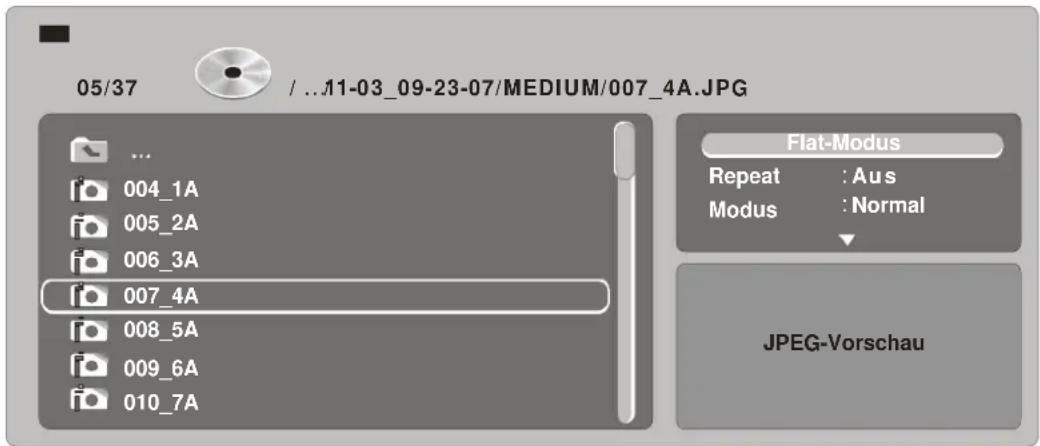

Sie können mit dem TFD-1909 DVD Fotos im JPG-Format direkt von einer CD oder DVD wiedergeben. Schalten Sie dazu die Eingangswahl des Gerätes auf DVD-Betrieb und legen eine entsprechende CD oder DVD ein. Der TFD-1909 DVD erkennt das Format automatisch und zeigt daraufhin folgendes Menü.

05/37 / ..11-03_09-23-07/MEDIUM/007_4A.JPG ... 004_1A 005_2A 006_3A 007_4A 008_5A 009_6A 010_7A Flat-Modus Repeat : Aus Modus : Normal JPEG-Vorschau

In der linken Hälfte des Menüs sehen Sie eine Liste aller Bilddateien bzw. Verzeichnisse (falls vorhanden). Wählen Sie hier über die Tasten AUF (33) oder AB (41) einzelne Bilder oder ganze Verzeichnisse zur Wiedergabe aus. Mit der Taste Wiedergabe/Pause (29) auf der Fernbedienung können Sie eine Vollbildanzeige starten. Mit der Taste DVD-Menü (32) oder mit der Taste Stopp (40) gelangen Sie jederzeit zurück in die Übersicht.

In der rechten Hälfte des Menüs haben Sie die Möglichkeit, verschiedene Optionen einzustellen:

Flat-Modus bei diesem Gerät nicht verfügbar.

Repeat Wählen Sie die Wiederholungsfunktion einzeln, alle, Ordner oder Aus (keine Wiederholung).

Modus Hier können Sie eine zufällige Wiedergabe der Bildreihenfolge einschalten.

Bearbeitungsmodus bei diesem Gerät nicht verfügbar.

Programmdarstellung bei diesem Gerät nicht verfügbar.

Zum Programm hinzufügen bei diesem Gerät nicht verfügbar.

Während der Vollbildwiedergabe können Sie mit den Tasten RECHTS (39) oder LINKS (36) die Bilder in 90°-Schritten drehen. Dies ist bei Fotos im Hochformat erforderlich.

MPEG4-Videos betrachten

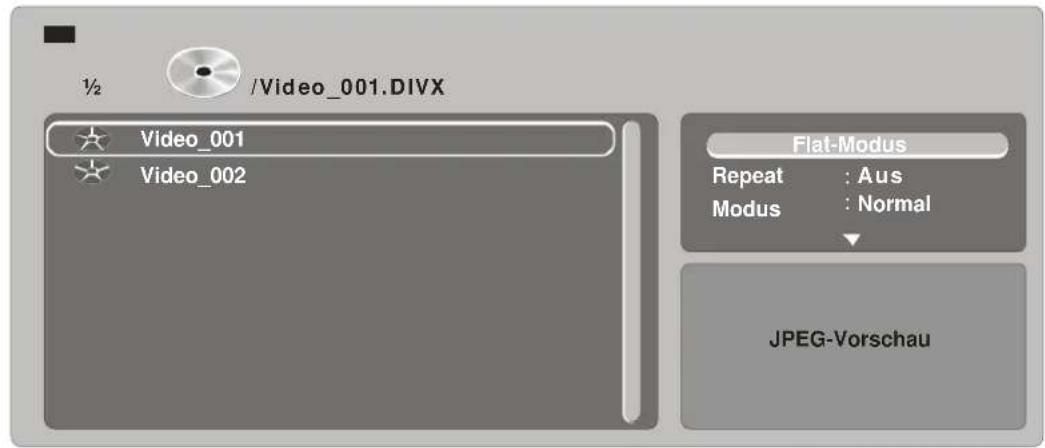

Der TFD-1909 DVD kann Videos mit dem MPEG4-Format wiedergeben. Legen Sie dazu im DVD-Betrieb eine CD oder DVD mit entsprechenden Filmdateien ein. Das Gerät erkennt automatisch das Filmformat und zeigt folgendes Menü.

/Video_001.DIVX Video_001 Video_002 Flat-Modus Repeat : Aus Modus : Normal JPEG-Vorschau

Wie bei dem Menü für Fotos, sehen Sie auch hier eine Navigationsübersicht auf der linken Seite.

Bewegen Sie die Markierung mit den Tasten AUF (33) oder AB (41) auf die Videodatei, die Sie wiedergeben möchten und starten Sie dann die Wiedergabe mit der Taste Wiedergabe/Pause (29).

Die Bedienungsfunktionen entsprechen der Bedienung einer Standard-DVD (siehe auch Seite 18 – Abspielen einer DVD).

In der rechten Hälfte des Menüs haben Sie die Möglichkeit, verschiedene Optionen einzustellen:

Flat-Modus bei diesem Gerät nicht verfügbar.

Repeat Wählen Sie die Wiederholungsfunktion einzeln, alle, Ordner oder Aus (keine Wiederholung).

Modus Hier können Sie eine zufällige Wiedergabe der Videos einschalten.

Bearbeitungsmodus bei diesem Gerät nicht verfügbar.

Programmdarstellung bei diesem Gerät nicht verfügbar.

Zum Programm hinzufügen bei diesem Gerät nicht verfügbar.

Erweiterte Funktionen

Sondertasten der Fernbedienung

Bild- und Toneinstellungen

Mit der Taste PMODE (4) haben Sie direkten Zugriff auf die Bildvoreinstellungen. Drücken Sie die Taste PMODE, um die Voreinstellungen Film, Sport, Schwaches Signal, Spiel und Individuell auszuwählen. Die Option Individuell können Sie nach persönlichen Wünschen programmieren (siehe auch Seite 13 – Bildeinstellungen).

Mit der Taste SMODE (5) haben Sie direkten Zugriff auf die Tonvoreinstellungen. Drücken Sie die Taste SMODE, um die Voreinstellungen Sprache, Musik, Theater und Individuell auszuwählen. Die Option Individuell können Sie nach persönlichen Wünschen programmieren (siehe auch Seite 12 – Toneinstellungen).

Audiospuren wählen

Durch Drücken der Taste AUDIO (7), können Sie während der DVD-Wiedergabe zwischen den verschiedenen verfügbaren Tonspuren umschalten (z.B. Originalton und synchronisierter Ton).

Einschlaf-Timer (Sleep-Funktion)

Mit der Taste SLEEP (6) haben Sie die Möglichkeit, den Einschlaf-Timer (siehe Seite 15 – Timerfunktionen) direkt anzuwählen. Bei jedem Druck auf die Taste SLEEP, zählt die Restzeit des Timers in 5-Minuten-Schritten aufwärts. Wie bei der Programmierung, haben Sie auch hier die Wahl von 5 Minuten bis 120 Minuten.

Letztes aktives Programm einschalten

Die Taste QV (10) bietet Ihnen die Möglichkeit, schnell zwischen zwei Programmplätzen zu wechseln, auch wenn diese in der Reihenfolge nicht direkt hintereinander liegen (z.B. bei Werbespots).

©

©
