BEDIENUNGSANLEITUNG PD-35D30ES JVC

Vielen Dank für den Erwerb dieses Farbfernsehers von JVC.

Um sicherzustellen, dass Sie Ihr neues Fernsehgerät richtig bedienen können, lesen Sie diese Anleitung sorgfältig, bevor Sie beginnen.

ACHTUNG: ZUR VERMEIDUNG VON FEUER ODER ELEKTRISCHEM SCHLAG SETZEN SIE DIESES GERÄT KEINEM REGEN ODER FEUCHTIGKEIT AUS.

ACHTUNG:

Benutzen Sie immer die Netzkabel, die mit Fernschgerät und Empfänger geliefert wurden.

Mit diesem Fernsehgerät werden verschiedene Netzkabel geliefert. Benutzen Sie das Netzkabel mit dem Steckersystem, das in Ihrem Land normalerweise verwendet wird, und stecken Sie es in eine ordnungsgemäß geerdete Steckdose.

Wenn Sie eines der mitgelieferten Netzkabel in eine gar nicht oder schlecht geerdete Netzsteckdose stecken, kann dies einen elektrischen Schlag verursachen.

ACHTUNG:

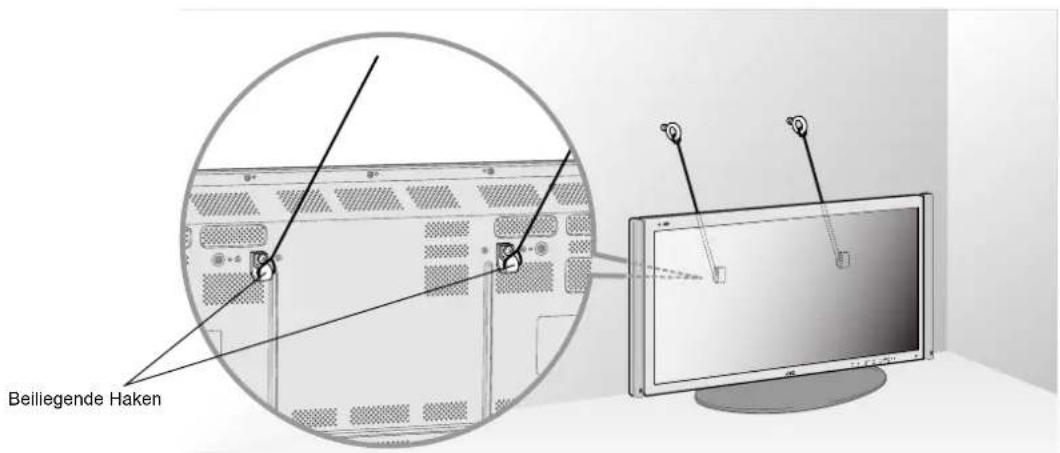

Um die Sicherheit in Notfällen wie Erdbeben zu gewährleisten und um Unfälle zu vermeiden, ergreifen Sie die notwendigen Maßnahmen, so dass der Fernseher nicht umkippen oder herunterfallen kann.

- Benutzen Sie die mitgelieferten Schrauben, um die beiliegenden Haken an der Rückseite des Fernsehers anzubringen, und benutzen Sie im Handel erhältliche, stabile Seile, um das Gerät an festen Gegenständen wie Wänden und Säulen festzubinden.

Beiliegende Haken

VORSICHT:

• Betreiben Sie das Gerät nur an einer Stromquelle der am Gerät angegebenen Spannung (110 – 240 V Wechselspannung, 50/60 Hz).

• Vermeiden Sie Beschädigungen des Netzkabels oder des Netzsteckers.

• Für den Fall, dass Sie dieses Gerät für längere Zeit nicht benutzen, empfehlen wir Ihnen, den Netzstecker aus der Netzsteckdose zu ziehen.
  • Die Umgebungstemperatur für den Betrieb des Gerätes beträgt 0° bis 40°C. Betreiben des Geräts außerhalb dieses Temperaturbereiches kann dazu führen, dass es nicht richtig funktioniert oder sogar zerbricht.

Eingebranntes Bild

Eine besondere Eigenschaft von Plasma Display Panels (PDPs) ist die, dass die Anzeige ein und desselben Bildes für längere Zeit dazu führt, dass Teile davon niemals mehr verschwinden (Einbrennen in die Phosphorschicht).

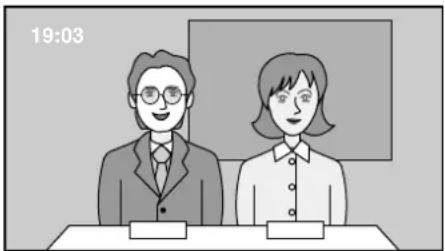

Vermeiden Sie ein Einbrennen wie folgt.

■ Lassen Sie keine Standbilder oder Textzeilen für längere Zeit anzeigen.

Während ein Bild angezeigt wird Ausgeschaltet (OFF)
Eingebranntes Bild (Beispiel)

• Reduzieren Sie beim Fernsehen KONTRAST und HELLIGKEIT im Menü BILD EINSTELLUNG (Seite 25).
  ■ Sehen Sie nicht zu lange im Modus NORMAL fern (Seite 19).

Normalerweise wird die Bildgröße so gewählt, dass das Bild den ganzen Bildschirm ausfüllt. Nachdem Sie im NORMAL-Modus ferngesehen haben, bei dem links und rechts schwarze Streifen eingeblendet sind, wird empfohlen, auf den PANORAMIC-Modus umzuschalten, der das Bild bildschirmfüllend darstellt.

Während ein Bild angezeigt wird Ausgeschaltet (OFF)
Eingebranntes Bild (Beispiel)

■ Sehen Sie nicht zu lange im Modus PIP (Seite 20) oder MULTI-BILD (Seite 21) fern.

Wenn sich ein Bild eingebrannt hat

Wenn sich ein Bild eingebrannt hat, probieren Sie die Funktion REFRESH-SCHNEE aus (Seite 34). Wenn das Bild nur wenig eingebrannt ist, kann es nach einiger Zeit wieder schwächer werden.

Hinweis: Sobald jedoch ein Bild eingebrannt ist, verschwindet es niemals mehr vollständig.

Pixelfehler

PDPs benutzen zur Darstellung der Bilder Gruppen von kleinen Pixeln (Picture Elements). Mehr als 99,99% all dieser Pixel funktionieren fehlerfrei, aber haben Sie bitte dafür Verständnis, dass eine kleine Zahl von Pixeln nicht oder nicht immer leuchten.

Stellen Sie den Fernseher nicht in der Nähe von elektronischen Geräten auf, die empfindlich auf elektromagnetische Wellen reagieren.

Dadurch können Bild- und Tonstörungen usw. auftreten. Stellen Sie vor allem Video-Geräte in ausreichender Entfernung von diesem Gerät auf.

Auswirkung auf Infrarot-Geräte

Es kann zu Störungen kommen, wenn Sie Infrarot-Geräte wie kabellose Kopfhörer verwenden.

Vermeiden Sie fehlerhafte Installation, und stellen Sie das Gerät niemals so auf, dass keine ausreichende Belüftung gewährleistet ist. Bei der Aufstellung dieses Fernschgerätes müssen bestimmte Abstände zu Wand und Boden eingehalten werden, besonders bei der

Aufstellung auf engem Raum oder in einem Möbelstück.

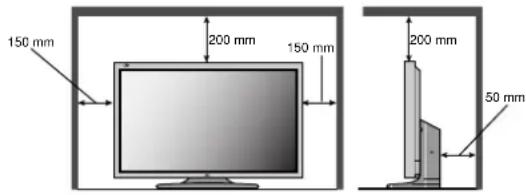

Beachten Sie für den sicheren Betrieb als Richtlinie die gezeigten Minimalabstände.

Die Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann Schäden am Gerät oder an der Fernbedienung zur Folge haben.

Blockieren Sie NICHT die Belüftungsöffnungen des Gerätes.

(Wenn die Belüftungsöffnungen durch Papier, Stoff usw. verschlossen werden, kann die im Gerät entstehende Hitze nicht entweichen.)

Stellen Sie NICHTS auf das Fernsehgerät.

(z.B. Kosmetikartikel oder Medikamente, Blumenvasen, Topfpflanzen, Tassen usw.)

Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch die Gehäuseöffnungen in das Gerät gelangen können.

150 mm 200 mm 150 mm 200 mm 50 mm

100 mm 100 mm 100 mm 100 mm 100 mm

(Wenn Wasser oder andere Flüssigkeiten in dieses Gerät gelangen, kann ein Brand oder ein elektrischer Schlag entstehen.)

Stellen Sie kein offenes Feuer, beispielsweise Kerzen, auf oder neben das Fernsehgerät.

Die Oberfläche der Bildröhre kann leicht beschädigt werden. Seien Sie vorsichtig im Umgang mit dem Fernsehgerät.

Sollte der Fernsehbildschirm verschmutzt sein, wischen Sie ihn mit einem weichen, trockenen Tuch ab. Reiben Sie niemals mit größerem Kraftaufwand auf dem Bildschirm.

Benutzen Sie hierfür niemals Reinigungs- oder Lösungsmittel.

Bei Auftreten von Fehlfunktionen ziehen Sie den Stecker und wenden Sie sich an einen Fernsehtechniker. Versuchen Sie nicht, das Gerät selbst zu reparieren oder die hintere Abdeckung abzunehmen.

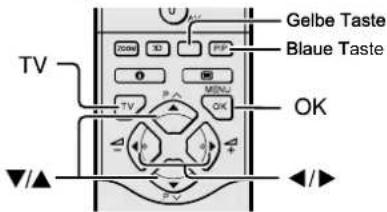

Starten der D.I.S.T.-Demonstration:

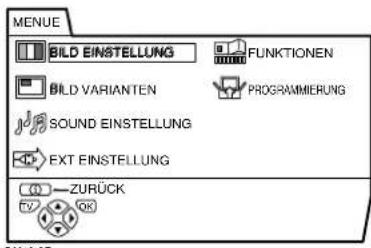

Drücken Sie die Taste OK, so dass MENUE (das Hauptmenü) angezeigt wird. Drücken Sie dann die gelbe Taste.

Es erscheint ein zweigeteiltes Bild (D.I.S.T. eingeschaltet und D.I.S.T. ausgeschaltet) auf der Anzeige.

Beenden der D.I.S.T.-Demonstration:

Drücken Sie die gelbe Taste, die Tasten TV, P V/Λ oder eine der Zifferntasten.

Paketinhalt prüfen ....5

Aufbau und Anschluss Ihres Fernsehgerätes ....6

Montage der vorderen Lautsprecher, und Vorbereitung des Subwoofers....6

Aufstellung 7

Einsetzen der Batterien in die Fernbedienung...7

Anschlüsse ....8

Anschlussbeispiel 8

Anschließen der vorderen Lautsprecher und des Subwoofers ....10

Anschließen von Fernseher und Empfänger ...11

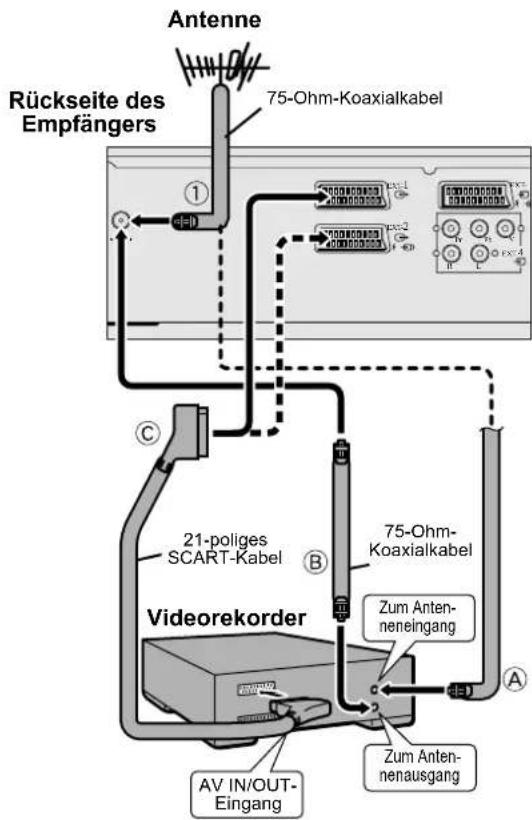

Anschließen von Antenne und Videorekorder 12

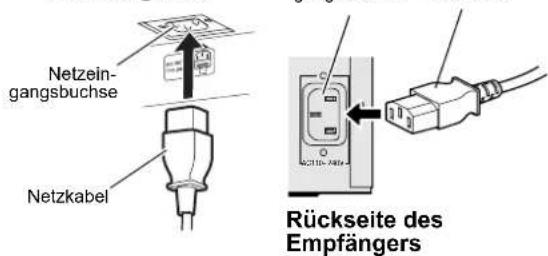

Anschließen des Netzkabels an der Netzsteckdose ....13

Grundeinstellungen....14

T-V LINK FUNKTIONEN....15

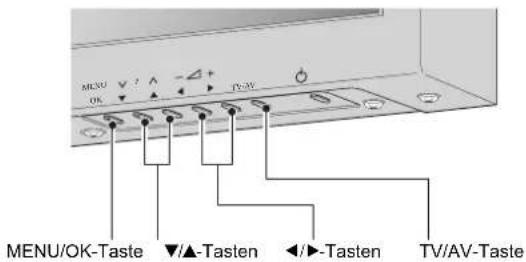

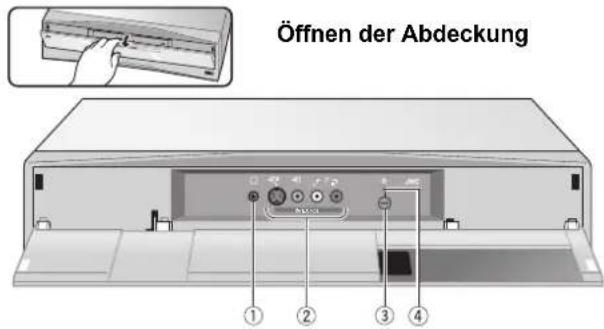

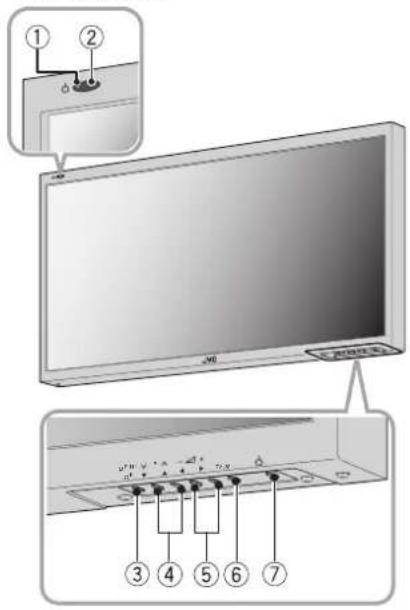

Die Tasten am Fernsehgerät und deren Funktionen ....16

Einschalten des Fernsehers aus dem Standb Modus....16

Programmnummer wählen....16

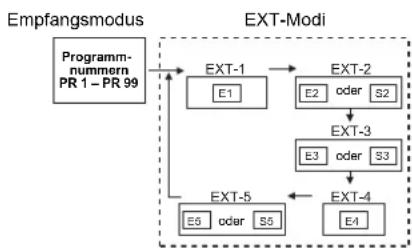

Bildsignale von externen Geräten betrachten..16

Lautstärke einstellen 16

Benutzung des Kopfhörers ....16

Benutzung des Menüs ....16

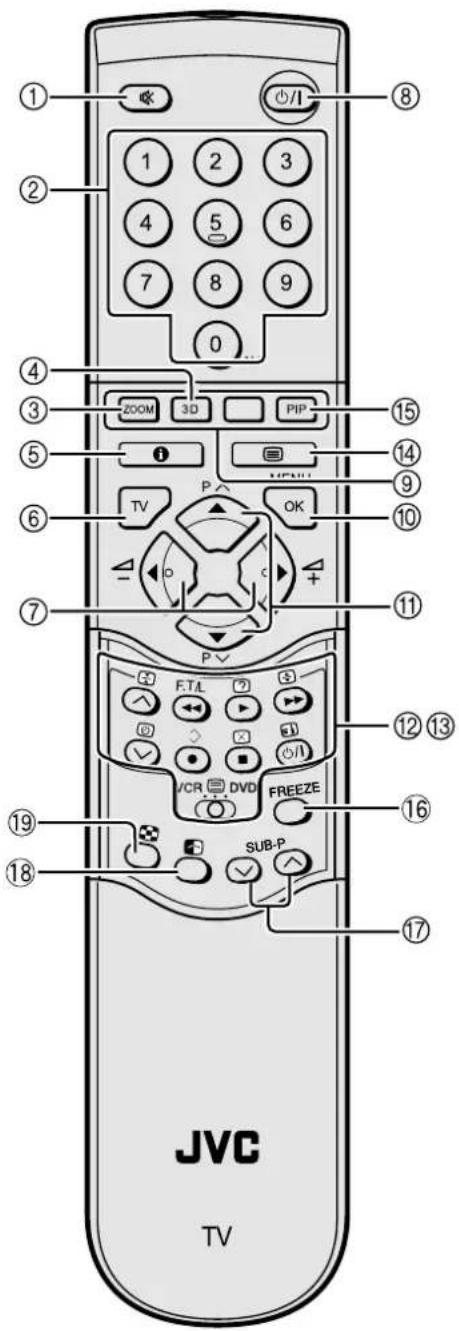

Tasten und Funktionen der Fernbedienung ....17

Ein- und Ausschalten des Fernsehers aus dem Bereitschaftsmodus....17

Fernsehsender wählen 17

Lautstärke einstellen 18

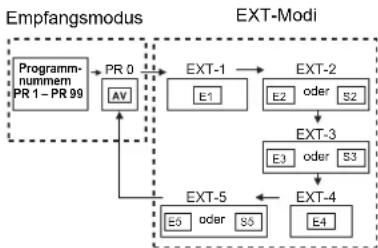

Bildsignale von externen Geräten betrachten..18

ZOOM-Funktion 19

3D SOUND-Funktion ....19

Anzeige der aktuellen Uhrzeit ......20

Sofortige Rückkehr zum Fernsehkanal......20

Verwendung der STANDBILD-Funktion .....20

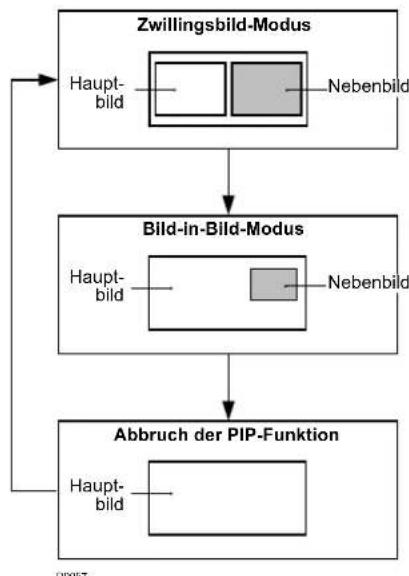

Verwendung der PIP-Funktion....20

Verwendung der MULTI-BILD-Funktion......21

Bedienung eines Videorekorders (VCR) oder DVD-Spielers von JVC....21

Videotext-Funktion....22

Allgemeine Bedienung 22

Verwendung des Listenmodus....22

Halten....22

Unter-Seiten....23

Aufdecken 23

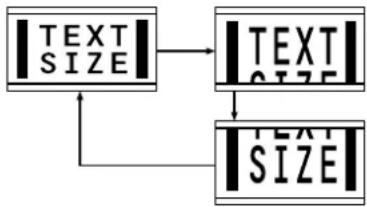

Größe....23

Inhalt 23

Abbrechen....23

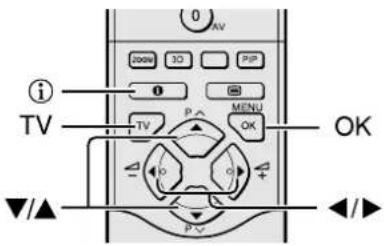

Bedienung des Menüs des Fernsehers 24

Allgemeine Bedienung 24

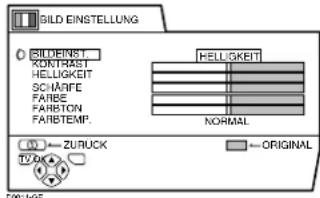

BILD EINSTELLUNG 25

BILDEINST.... 25

Bildeinstellung 25

FARBTEMP 25

BILD VARIANTEN.... 26

DIGITAL VNR.... 26

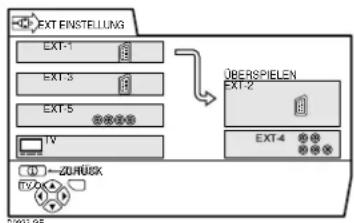

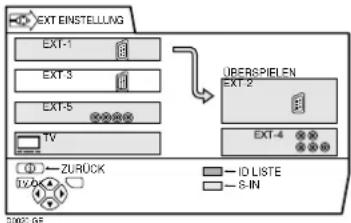

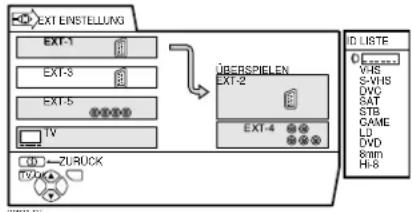

EXT EINSTELLUNG.... 31

S-IN (S-VIDEO-Eingang) 31

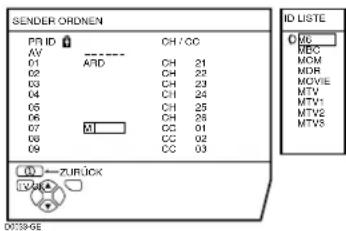

ID LISTE.... 31

ÜBERSPIELEN 31

FUNKTIONEN 33

SLEEP TIMER 33

BLAU-BILD.... 33

KINDERSICHERUNG 33

DECODER (EXT-2) 34

REFRESH-SCHNEE 34

PROGRAMMIERUNG 35

SPRACHE.... 35

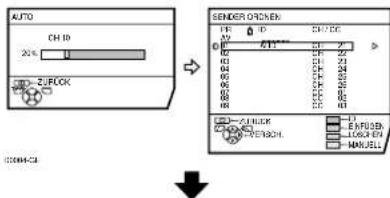

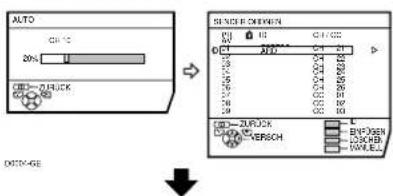

AUTO 35

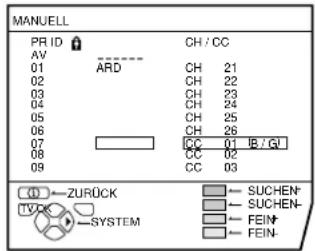

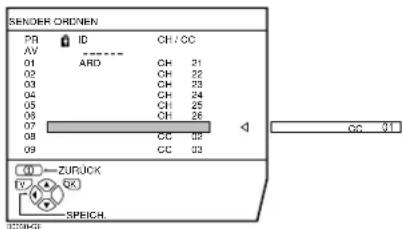

SENDER ORDNEN/MANUELL.... 36

Zusätzliche Menüfunktionen...... 39

Verwendung der ACI-Funktion.... 39

Herunterladen (Download) der Daten zum Videorekorder 39

Ändern der LAND-Einstellung 40

Verwendung der DECODER (EXT-2) -Funktion...... 40

Zusätzliche Vorbereitungen...... 41

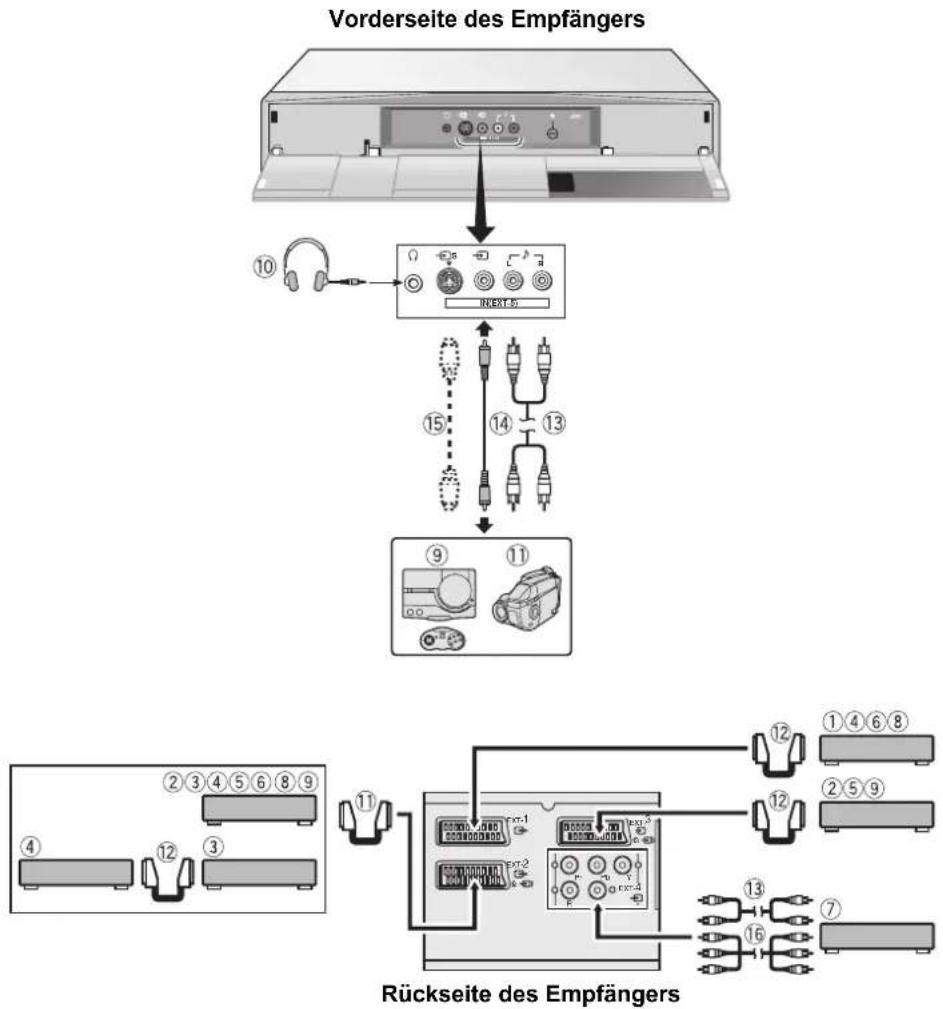

Anschluss externer Geräte.... 41

CH/CC-Nummern.... 43

Problemlösungen...... 44

Technische Daten 46

Der Fernscher und die Komponenten sind in drei Einheiten verpackt.

Prüfen Sie, ob alle Komponenten vorhanden sind. Wenden Sie sich bitte sofort an Ihren Händler, falls Teile fehlen sollten.

Fernsehgerät

Batterien der Größe AAA/R03 (nur zur Funktionsprüfung)

Befestigungsschraube × 2

Haken × 2

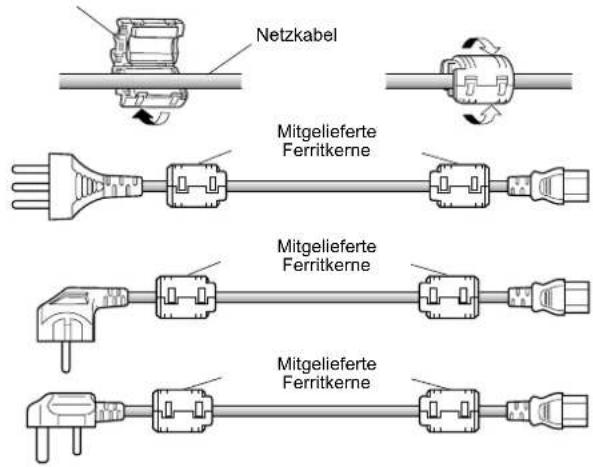

Ferritkern × 2

Empfänger

Vordere linke und rechte Lautsprecher (DD-Lautsprecher)

Lautsprecherkabel (für die vorderen Lautsprecher) × 2

Lautsprecherkabel (für den Subwoofer) × 1

Kabel-Clip × 3

Befestigungsschraube × 6 (nur für PD-35D30ES)

Gummifüße für Subwoofer × 4

Aufbau und Anschluss Ihres Fernsehgerätes

• Benutzen Sie den Standfuß, der für Ihr Fernsehgerät gedacht ist. Näheres zur Montage des Standfußes erfahren Sie in der Anleitung des Standfußes.
• Stellen Sie sicher, dass die Wandmontage des Gerätes von einem erfahrenen Monteur durchgeführt wird.

Montage der vorderen Lautsprecher, und Vorbereitung des Subwoofers

■ Montage der vorderen Lautsprecher

Montieren Sie die mitgelieferten DD-Lautsprecher an den linken und rechten Seiten des Fernschers.

• Wenn Sie den für Ihr Gerät vorgesehenen Standfuß benutzen, befestigen Sie zuerst den Fernseher auf dem Standfuß.
• Legen Sie zum Schutz ein dickes weiches Tuch (z. B. eine Decke) auf den Fußboden, bevor Sie das Gerät hinlegen, um die vorderen Lautsprecher zu montieren.

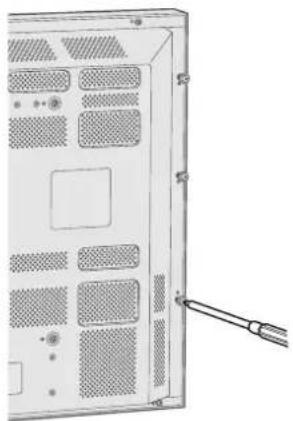

1 Lösen der

Befestigungsschrauben für die Lautsprecher hinten am Fernseher

Lösen Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschrauben für die Lautsprecher (drei auf jeder Seite), bis deren Köpfe etwa 3 mm heraus stehen.

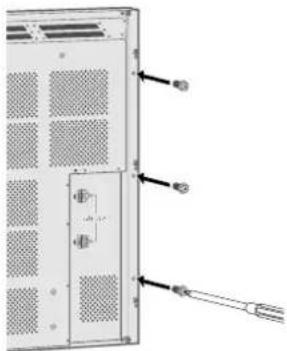

2 Lautsprecher an der

Rückseite des Fernsehers montieren

Führen Sie die Schraubenköpfe in die Öffnungen am Montagewinkel für die Lautsprecher, und schieben Sie die Lautsprecher nach unten.

3 Lautsprecher befestigen

Ziehen Sie mit dem Schraubendreher die Schrauben wieder an, um den Montagewinkel zu befestigen.

Befestigungsschrauben für die Lautsprecher hinten am Fernseher

Ziehen Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschrauben für die Lautsprecher (drei auf jeder Seite) so fest, bis deren Köpfe etwa 3 mm heraus stehen.

2 Lautsprecher an der

Rückseite des Fernsehers montieren

Führen Sie die Schraubenköpfe in die Öffnungen am Montagewinkel für die Lautsprecher, und schieben Sie die Lautsprecher nach unten.

3 Lautsprecher befestigen

Ziehen Sie mit dem Schraubendreher die Schrauben wieder an, um den Montagewinkel zu befestigen.

- Montieren Sie ausschließlich die beiliegenden DD-Lautsprecher am Fernsehgerät.

■ Vorbereitung des Subwoofers

Stellen Sie den Subwoofer entweder senkrecht auf oder legen Sie ihn waagerecht hin, ziehen Sie das Schutzpapier von der Klebeseite der Gummifüße ab und platzieren Sie die Füße an den vier Ecken der Stand- oder Liegefläche. Die Gummifüße verhindern ein Verrutschen und die Übertragung von Schwingungen. Außerdem schützen Sie das Lautsprecherkabel.

Subwoofer Gummifüße Montagebeispiel: Subwoofer im liegenden Betrieb

- Der Subwoofer ist nicht gegen elektromagnetische Felder abgeschirmt. Außerdem schwingt er während des Betriebs und sollte daher nicht in der Nähe von Geräten wie Videorekordern oder anderen Geräten aufgestellt werden, die auf Vibration oder elektromagnetische Felder empfindlich reagieren.

Aufstellung

Vorsichtsmaßnahmen vor der Aufstellung

• Kippen Sie das Gerät nicht nach links oder rechts, oder nach hinten.
• Installieren Sie das Fernsehgerät in einer Raumecke oder auf dem Boden, damit später keine Kabel im Weg liegen können.
• Fassen Sie am Fernsehgerät selbst (und nicht an den Lautsprechern) an, wenn Sie das Gerät montieren oder verschieben, nachdem Sie die Lautsprecher angebracht haben.
• Der Fernseher erzeugt eine geringe Wärme im Betrieb. Achten Sie darauf, dass für den Betrieb des Gerätes genügend Luft um das Gerät herum zirkulieren kann, um eine einwandfreie Kühlung zu gewährleisten.

Über dem Gerät: 200 mm oder mehr

Links und rechts vom Gerät: 150 mm oder mehr

Hinter dem Gerät: 50 mm oder mehr

Oberhalb, dahinter, sowie links und rechts vom Empfänger: 100 mm oder mehr

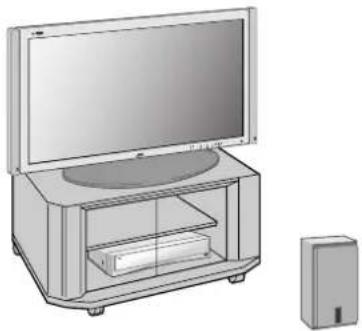

Aufstellungsbeispiel:

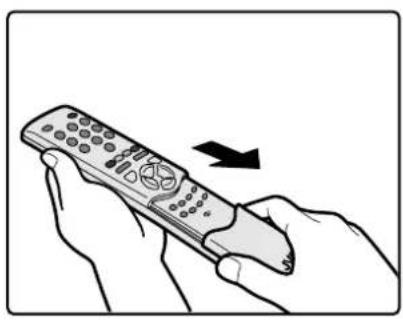

Einsetzen der Batterien in die Fernbedienung

Verwenden Sie zwei AAA/R03 Trockenzellen-Batterien.

Legen Sie die Batterien am Ende ⊖ ein, und achten Sie darauf, dass die Polarität (⊕ und ⊖) richtig ist.

• Beachten Sie die Warnhinweise auf den Batterien.
  • Die Batterielebensdauer beträgt etwa sechs Monate bis über 1 Jahr, je nachdem, wie oft Sie das Gerät benutzen.
  • Die mitgelieferten Batterien dienen nur zum Aufbau und Testen Ihres Fernsehers; bitte ersetzen Sie diese so bald wie möglich.
• Wenn die Fernbedienung nicht zufrieden stellend funktioniert, ersetzen Sie die Batterien.

Vorsicht

- Schalten Sie alle beteiligten Geräte einschließlich des Fernsehers aus, bevor Sie irgendwelche Verbindungen herstellen.

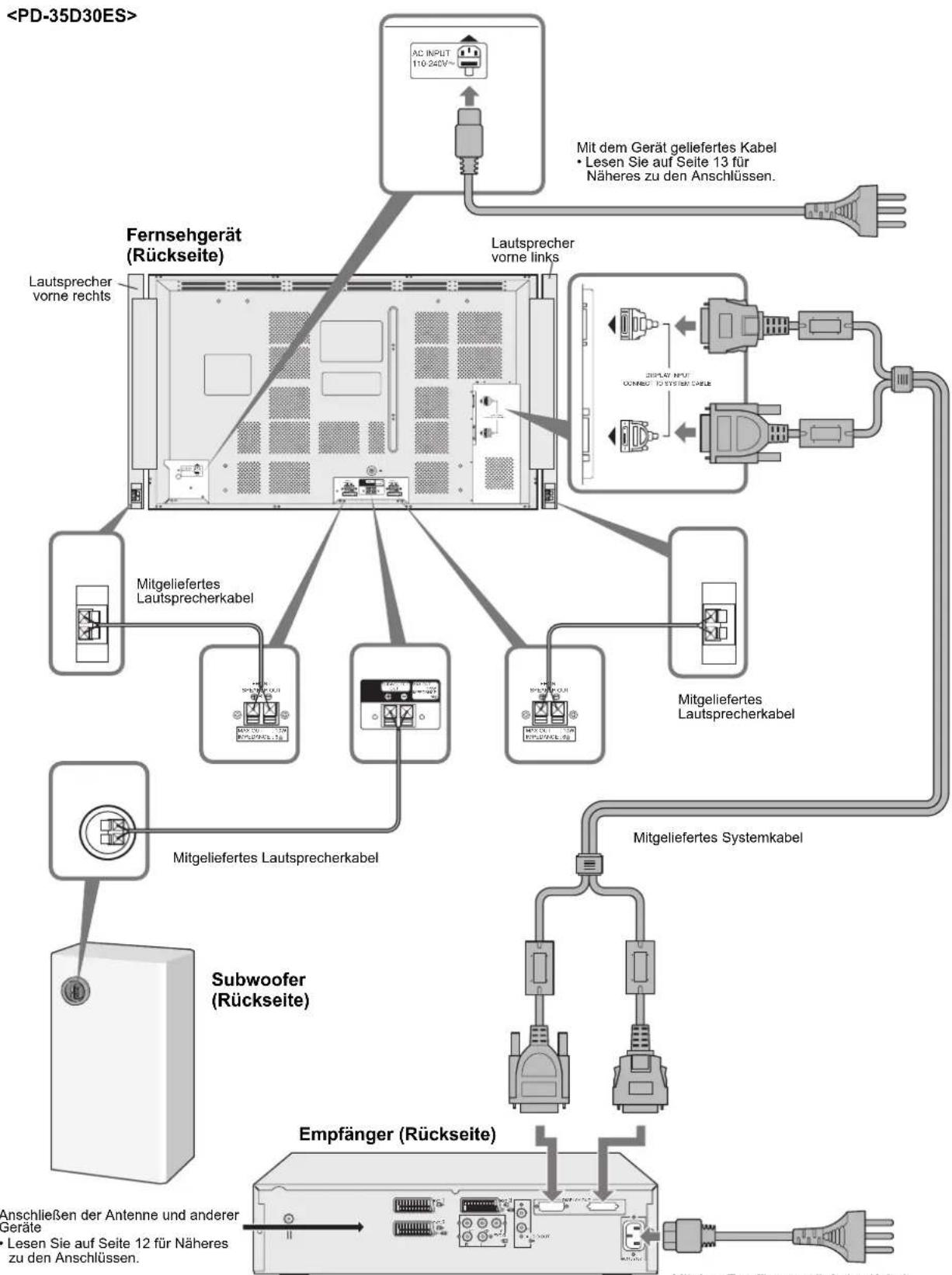

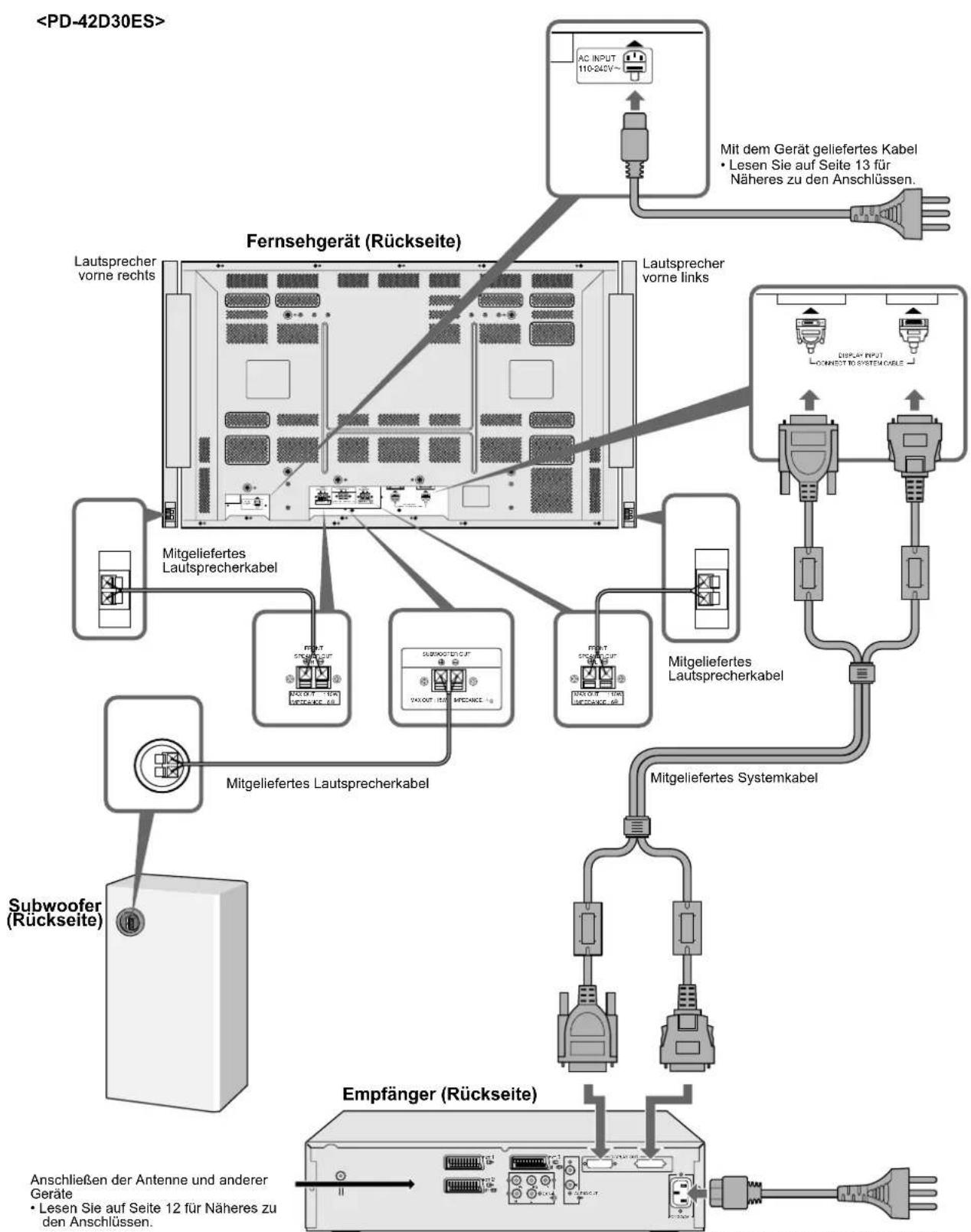

Anschlussbeispiel

Mit dem Empfänger geliefertes Kabel - Lesen Sie auf Seite 13 für Näheres zu den Anschlüssen.

Mit dem Empfänger geliefertes Kabel - Lesen Sie auf Seite 13 für Näheres zu den Anschlüssen.

Anschließen der vorderen Lautsprecher und des Subwoofers

Benutzen Sie die mitgelieferten Lautsprecherkabel, um die Lautsprecher an den Anschlüssen an der Rückseite des Fernsehers anzuschließen.

■ Anschließen des Lautsprecherkabels am Anschluss der vorderen Lautsprecher

Stellen Sie die Verbindung mit den für die vorderen Lautsprecher mitgelieferten Kabeln her.

1 Drücken Sie den gefederten Hebel des Lautsprecheranschlusses in Pfeilrichtung

2 Stecken Sie die blanke Ader des Kabels in den Anschluss und befestigen Sie ihn durch Loslassen des Hebels

- Schließen Sie die Ader mit dem schwarzen Streifen an der Buchse an.

Der Stereo-Höreindruck und die Tonqualität wird beeinträchtigt, wenn die Polarität (⊕, ⊖) eines der Lautsprecherkabel vertauscht wird.

■ Anschließen des Lautsprecherkabels an der Buchse des Subwoofers

Stellen Sie die Verbindung mit dem für den Subwoofer mitgelieferten Kabel her.

1 Drücken Sie den gefederten Hebel des Lautsprecheranschlusses in Pfeilrichtung

2 Stecken Sie die blanke Ader des Kabels in den Anschluss und befestigen Sie ihn durch Loslassen des Hebels

- Schließen Sie die Ader mit dem schwarzen Streifen an der Buchse an.

Der Stereo-Höreindruck und die Tonqualität wird beeinträchtigt, wenn die Polarität (⊕, ⊖) eines der Lautsprecherkabel vertauscht wird.

■ Anschließen des Lautsprecherkabels am Lautsprecheranschluss hinten am Fernsehgerät

Schließen Sie das Kabel vom rechten Lautsprecher (von vorne gesehen) an dem mit R bezeichneten Anschluss hinten am Fernseher an. Schließen Sie das Kabel vom linken Lautsprecher (von vorne gesehen) an dem mit L bezeichneten Anschluss hinten am Fernseher an. Schließen Sie das Kabel vom Subwoofer an der für den Subwoofer vorgesehenen Buchse hinten am Fernseher an.

1 Drücken Sie den Hebel des Lautsprecheranschlusses am Fernseher in Pfeilrichtung

2 Stecken Sie die blanke Ader des Kabels in den Anschluss

3 Drücken Sie den Hebel nach oben

FRONT SPEAKER OUT + R + MAX OUT : 10W IMPEDANCE : 6

- Schließen Sie die Ader mit dem schwarzen Streifen an der Buchse an.

Der Stereo-Höreindruck und die Tonqualität wird beeinträchtigt, wenn die Polarität (⊕, ⊖) eines der Lautsprecherkabel vertauscht wird.

- Die vorderen Lautsprecher (DD-Lautsprecher) und der Subwoofer sind nur für die Verwendung mit diesem Fernseher geeignet und können Schaden nehmen, wenn sie an einem anderen Verstärker angeschlossen werden.

Zusammenbinden der Lautsprecherkabel

Benutzen Sie die beiliegenden Kabel-Clips, um die Lautsprecherkabel zusammen zu binden.

Lautsprecherkabel

• Ziehen Sie das Schutzpapier von der Klebeseite der Kabel-Clips ab und bringen Sie diesen an der gewünschten Stelle an. Um sicherzustellen, dass der Kabel-Clip richtig montiert ist, warten Sie einige Minuten, bevor Sie die Kabel in den Clip einführen.
• Achten Sie darauf, die Kabelklemme nicht über einer Belüftungsöffnung hinten am Fernsehgerät anzubringen.

Anschließen von Fernseher und Empfänger

Benutzen Sie das beiliegende Systemkabel, um den Fernseher mit dem Empfänger zu verbinden.

Die beiden Anschlüsse haben verschiedene Form.

Achten Sie darauf, dass die Pins am Stecker ① richtig ausgerichtet sind, stecken Sie den Stecker in die Buchse, und ziehen Sie die Schrauben links und rechts fest, um den Anschluss zu fixieren.

Stecken Sie den Stecker ② fest auf, bis er einrastet.

① ②

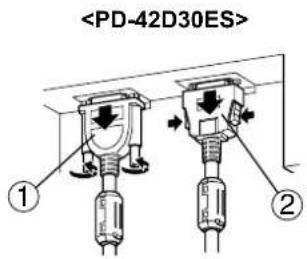

Abziehen des Systemkabels

Ziehen Sie den Stecker ① ab, indem Sie die Schrauben links und rechts lösen und ihn aus der Buchse herausziehen.

Ziehen Sie den Stecker ② ab, indem Sie ihn aus der Buchse herausziehen, während Sie die beiden Riegel zu beiden Seiten eindrücken.

Anschließen von Antenne und Videorekorder

• Die Anschlusskabel werden nicht mitgeliefert.
- Für weitere Einzelheiten lesen Sie auch die Anleitungen der anzuschließenden Geräte.

■ Wenn Sie einen Videorekorder anschließen möchten, folgen Sie Ⓐ → Ⓑ → Ⓒ.

■ Wenn Sie keinen Videorekorder anschließen, folgen Sie ①.

Um die T-V LINK-Funktionen zu bedienen, muss ein T-V LINK-kompatibler Vidcorekorder am EXT-2-Anschluss des Fernsehers angeschlossen werden. Für Einzelheiten zu den T-V LINK Funktionen lesen Sie den Abschnitt "T-V LINK FUNKTIONEN" auf Seite 15.

• Ein Videosignal vom Videorekorder kann betrachtet werden, ohne Schritt © auszuführen. Näheres hierzu finden Sie in der Anleitung zu Ihrem Videorekorder.
• Für den Anschluss weiterer externer Geräte lesen Sie bitte den Abschnitt "Anschluss externer Geräte" auf Seite 41.
• Für den Anschluss zusätzlicher Audio-Geräte lesen Sie bitte "Anschließen von Lautsprechern/Verstärker" auf Seite 42.
• Wenn an einem T-V LINK-kompatiblen Vidcorekorder ein Decoder angeschlossen werden soll, stellen Sie die DECODER (EXT-2)-Funktion auf EIN. Für Einzelheiten lesen Sie bitte "Verwendung der DECODER (EXT-2)-Funktion" auf Seite 40. Anderenfalls können Sie verschlüsselte Kanäle nicht betrachten.

Antenne Rückseite des Empfängers 75-Ohm-Koaxialkabel ① ② ③ C 21-poliges SCART-Kabel 75-Ohm-Koaxialkabel Videorekorder Zum Anten- neneingang A Zum Anten- nenausgang AV IN/OUT- Eingang

Anschließen des Netzkabels an der Netzsteckdose

Stecken Sie die Netzstecker der Netzkabel von Fernseher und Empfänger in zwei geeignete Netzsteckdosen.

Vorsicht

• Betreiben Sie das Gerät nur an einer Stromquelle der am Gerät angegebenen Spannung (110 – 240 V Wechselspannung, 50/60 Hz).
• Wenn Sie eines der mitgelieferten Netzkabel in eine gar nicht oder schlecht geerdete Netzsteckdose stecken, kann dies einen elektrischen Schlag verursachen.

Benutzen Sie das Netzkabel mit dem Steckersystem, das in Ihrem Land normalerweise verwendet wird.

Montage der Ferritkerne

Bringen Sie die Ferritkerne am Netzkabel an.

Wenn Sie das Netzkabel ohne angebrachte Ferritkerne betreiben, kann dies Störungen (Interferenzen) verursachen. Öffnen Sie den Ferritkern, legen Sie das Netzkabel ein, und schließen Sie den Ferritkern.

Bringen Sie an jedem Ende des Netzkabels jeweils einen Ferritkern an.

Ferritkern

Netzkabel Mitgelieferte Ferritkerne Mitgelieferte Ferritkerne Mitgelieferte Ferritkerne

Rückseite des Fernsehgeräts

Netzein- gangsbuchse Netzkabel Rückseite des Empfängers

Stecken Sie den Netzstecker in eine ordnungsgemäß geerdete Steckdose.

Die Netz-LED des Empfängers leuchtet rot, und der Empfänger ist in Betriebsbereitschaft, sobald der Netzstecker an eine Netzsteckdose angeschlossen wird.

- Ziehen Sie den Netzstecker aus der Steckdose, um den Fernseher vollständig vom Netz zu trennen.

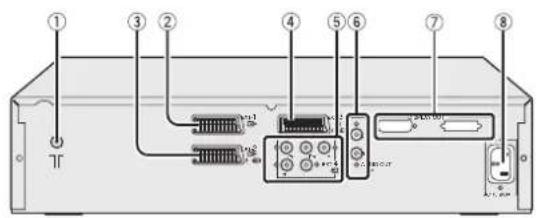

■ Empfängerrückseite

①Antennenbuchse (Seite 12)
②EXT-1-Anschluss (Seiten 12, 31, 41)
③EXT-2-Anschluss (Seiten 12, 15, 31, 41)
④EXT-3-Anschluss (Seiten 31, 41)
⑤EXT-4-Anschluss (Seiten 31, 41)
⑥AUDIO OUT-Anschluss (Seite 42)
⑦DISPLAY OUT-Anschluss (Seite 11)
⑧AC INLET (Seite 13)

Wenn der Fernscher zum ersten Mal eingeschaltet wird, schaltet er in den Modus für die Grundeinstellungen, und das JVC-Logo wird angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Grundeinstellungen vorzunehmen.

Gelbe Taste Blaue Taste TV OK TV P MINI OK

1 Drücken Sie Taste 📄VI auf der Fernbedienung

Die Netz-LED am Empfänger wechselt von rot nach grün. Nach kurzer Zeit leuchtet auch die Netz-LED des Fernsehers grün, und das JVC-Logo wird angezeigt.

- Prüfen Sie, ob die Netzstecker der Netzkabel von Fernseher und Empfänger in zwei geeignete Netzsteckdosen eingesteckt sind.

Vorderes Display

Netz-LED Fernbedienungssensor

Netz-LED Fernbedienungs- sensor

Empfängervorderseite

JVC

Netz-LED◎-Taste

• Wenn die Netz-LED weiterhin rot leuchtet und nicht zu grün wechselt: Ihr Fernseher befindet sich in Betriebsbereitschaft ("Standby"). Drücken Sie die Taste ⏻/l (Standby) auf der Fernbedienung, um das Gerät einzuschalten.
• Das JVC-Logo erscheint nicht mehr, wenn das Gerät bereits einmal eingeschaltet wurde. Benutzen Sie in diesem Fall die Funktionen "SPRACHE" und "AUTO", um die Grundeinstellungen vorzunehmen. Für Einzelheiten lesen Sie bitte "PROGRAMMIERUNG" auf Seite 35.

2 Drücken Sie die Taste OKK

Das Menü LANGUAGE erscheint.

LANGUAGE ○ ENGLISH FRANCIS DEUTSCH ITALIANO CASTELLANO NEERLANDS DANSK NORSK SVENSKA SUOMI POLSKI ČESKY MAGYAR БЪЛГАРСКИ РУСККИИ ● BACK LVPCKA

UCCURE OF

3 Drücken Sie die Tasten ◀▶ und ▼/▲, um DEUTSCH zu wählen. Drücken Sie dann die Taste OK

Als Sprache für die Bildschirm-Menüs ist "Deutsch" voreingestellt. Das Menü LAND erscheint als Untermenü der Funktion AUTO. Es gibt zwei LAND-Menüs. Durch Drücken der gelben Taste wird das LAND-Menü wie folgt umgeschaltet:

UNITED KINGDOM HOLDINGS CHINA CITIC BANK FRIDEL CHINA ITALIA ESPANA REDENLAND BCELSHIP SALAD DENISON EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE EXCHANGE

4 Drücken Sie die Tasten ◀▶ und ▼/▲, um das Land zu wählen, in dem Sie sich momentan befinden

5 Starten Sie die Funktion AUTO mit der blauen Taste

Das Menü AUTO erscheint, und die empfangenen Fernsehkanäle werden automatisch auf die Programmnummern verteilt und gespeichert (PR).

- Für Abbruch der AUTO Funktion: Drücken Sie die Taste TV.

AUTO CH 10 20% ZJFLOCK SENDER ORDER: V7 10 CH 10E W 411 2 W3 22 W2 21 W1 24 W0 26 W3 35 W2 36 W1 38 W0 40 W3 41 ZJFLOCK PENSOCH. INFUSED LOGI-EN MANUEL

Sobald die Fernsehkanäle auf den Programmnummern gespeichert sind (PR), erscheint das Menü SENDER ORDNEN

• Sie können jetzt mit der Bearbeitung der Programmnummern (PR) in der Funktion SENDER ORDNEN/MANUELL fortfahren. Für Einzelheiten lesen Sie bitte "SENDER ORDNEN/MANUELL" auf Seite 36.
• Wenn Sie die Funktion SENDER ORDNEN/MANUELL nicht benutzen möchten, fahren Sie mit den nächsten Schritten fort.

Wenn "ACI START/ACI WEITER" im Menü AUTO erscheint:

Sie können die Funktion ACI (Automatische Programmierung) verwenden, um die ACI-Daten zu dekodieren und die Registrierung aller Fernsehkanäle in kurzer Zeit zu beenden. Einzelheiten über die ACI-Funktion und ihre Verwendung siehe "Verwendung der ACI-Funktion" auf Seite 39. Wenn Sie die ACI-Funktion nicht verwenden möchten, drücken Sie die Tasten ▼/▲ zum Wählen von ACI WEITER und drücken dann die Taste OK.

6 Drücken Sie die Taste OK zur Anzeige des Menüs T-V LINK

7 Wenn Sie keinen T-V LINK-kompatiblen Videorekorder angeschlossen haben:

Drücken Sie die Taste TV, um das Menü T-V LINK zu verlassen.

Das Menü T-V LINK verschwindet.

Wenn Sie einen T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben:

Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 39, um die Programmnummer-Daten zu übertragen (PR).

Jetzt sind die Grundeinstellungen abgeschlossen, und Sie können fernsehen

• Wenn Ihr Fernseher aus dem Sendesignal den Namen des Fernsehsenders lesen kann, speichert er diesen automatisch (ID) unter der Programmnummer (PR), auf der der Kanal gespeichert wurde.
• Wenn der gewünschte Fernsehkanal auf keiner Programmnummer (PR) gespeichert wurde, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheiten lesen Sie bitte "SENDER ORDEN/ MANUELL" auf Seite 36.
• Der Fernsehkanal ist nicht unter einer Programmnummer gespeichert PR 0 (AV). Wenn Sie einen Fernsehkanal unter PR 0 (AV) einstellen möchten, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheiten lesen Sie bitte "SENDER ORDNEN/MANUELL" auf Seite 36.

T-V LINK FUNKTIONEN

Wenn ein T-V LINK-kompatibler Vidcorekorder an der Buchse EXT-2 des Fernsehers angeschlossen wird, ist es einfacher, den Rekorder einzustellen und Videos zu betrachten. T-V LINK besitzt die folgenden Funktionen:

Verwendung der T-V LINK-Funktionen:

Ein T-V LINK-kompatibler Videorekorder ist Voraussetzung.

Der Videorekorder muss mit einem voll belegten SCART-Kabel an der Buchse EXT-2 am Fernseher angeschlossen sein.

“T-V LINK-kompatible Videorekorder” sind z. B. JVC-Videorekorder mit dem Logo T-V LINK, oder ein Rekorder mit einem der folgenden Logos. Diese Rekorder können einige oder alle der folgend beschriebenen Funktionen besitzen. Näheres erfahren Sie in der Anleitung Ihres Videorekorders.

"Q-LINK" (ein Warenzeichen der Firma Panasonic)

"Data Logic" (ein Warenzeichen der Firma Metz)

"Easy Link" (ein Warenzeichen der Firma Phillips)

"Megalogic" (ein Warenzeichen der Firma Grundig)

"SMARTLINK" (ein Warenzeichen der Firma Sony)

■ Herunterladen (Download) der Voreinstellungen

Hiermit können Sie die Daten der Programmnummern vom Fernsehgerät zum Videorekorder übertragen.

Diese "Preset Download"-Funktion beginnt automatisch, wenn die Grundeinstellungen abgeschlossen sind, oder wenn die Funktionen AUTO oder SENDER ORDNEN/MANUELL durchgeführt werden.

- Diese Funktion kann auch am Videorekorder ausgeführt werden.

Wenn "FUNKTION NICHT VERFÜGBAR" angezeigt wird:

Wenn "FUNKTION NICHT VERFÜGBAR" angezeigt wird, war der Download nicht erfolgreich. Bevor Sie den Download nochmals auslösen, vergewissern Sie sich folgender Dinge:

• Der Videorekorder ist eingeschaltet.
• Der Viderekorder ist T-V LINK-kompatibel.
• Der Videorekorder ist an der Buchse EXT-2 angeschlossen.
• Alle Pins des SCART-Kabels sind durchverbunden (fragen Sie Ihren Händler).

■ Direktaufnahme

"Was Sie sehen, nehmen Sie auf" Sie können mit einer einfachen Bedienung das Bildsignal auf dem Videorekorder aufnehmen, das Sie momentan sehen. Näheres erfahren Sie in der Anleitung Ihres Videorekorders. Bedienung am Videorekorder.

"RECORDER IN AUFNAHME" wird angezeigt.

Unter folgenden Bedingungen wird der Rekorder die Aufnahme abbrechen, wenn der Fernseher ausgeschaltet wird, wenn das Programm oder der Eingang umgeschaltet werden, oder, wenn das Menü auf dem Bildschirm angezeigt wird:

• Bei der Aufnahme von Bildsignalen von externen Geräten, die am Fernseher angeschlossen sind.
• Bei der Aufnahme eines Fernsehsenders, nachdem er von einem Decoder dekodiert wurde.
• Bei der Aufnahme vom Ausgang des Fernsehers aufgrund schlechten Empfangs des Senders am Videorekorder.
• Wenn der Videorekorder nicht bereit ist (wenn zum Beispiel keine Kassette eingelegt wurde), wird "KEINE AUFNAHME" angezeigt.

• Die Bedienung über das Fernsehgerät ist nicht möglich.
- Generell kann der Videorekorder einen Sender, der von dessen Empfangsteil nicht richtig empfangen wird, nicht aufnehmen, auch dann, wenn Sie den Sender mit Ihrem Fernseher einwandfrei empfangen können. Einige Rekorder können solche Sender über den Ausgang des Fernsehers aufnehmen, wenn der Sender am Fernseher zu empfangen ist. Näheres erfahren Sie in der Anleitung Ihres Videorekorders.

■ Automatisches Einschalten per Videorekorder Bilddarstellung

Wenn die Wiedergabe am Videorekorder beginnt, schaltet sich der Fernseher automatisch ein, und das Bildsignal an der Buchse EXT-2 wird angezeigt.

Wenn das Menü des Videoreckorders bedient wird, schaltet sich der Fernseher automatisch ein, und das Bildsignal an der Buchse EXT-2 wird angezeigt.

- Prüfen Sie, ob die Netzstecker der Netzkabel von Fernseher und Empfänger in zwei geeignete Netzsteckdosen eingesteckt sind.

Die Tasten am Fernsehgerät und deren Funktionen

Vorderes Display

Näheres erfahren Sie auf den in Klammern angegebenen Seiten.

①Netz-LED (Seite 14)
②Fernbedienungssensor
③MENU/OK-Taste (Seiten 16, 24)
④ P V/Λ-Tasten (Seite 16)
⑤ ∠ -/+ Lautstärketasten (Volume) (Seite 16)
⑥TV/AV-Taste (Seite 16)
⑦ (Stand by)-Taste (Seite 16)

Empfängervorderseite

Öffnen der Abdeckung ① ② ③ ④

Näheres erfahren Sie auf den in Klammern angegebenen Seiten.

①Kopfhörerbuchse (Miniklinkenbuchse) (Seite 41)
②EXT-5-Anschluss (Seiten 31, 41)
③ (Stand by)-Taste (Seite 16)
④Netz-LED (Seite 14)

Einschalten des Fernsehers aus dem Standby-Modus

Drücken Sie die Taste ☐ oder Tasten P V/Λ, um den Fernseher aus der Bereitschaft einzuschalten

- Prüfen Sie, ob die Netzstecker der Netzkabel von Fernseher und Empfänger in zwei geeignete Netzsteckdosen eingesteckt sind.

Programmnummer wählen

Drücken Sie die Tasten P ∨ ∧, um eine Programmnummer (PR) oder einen EXT-Eingang zu wählen

Bildsignale von externen Geräten betrachten

Drücken Sie die Taste TV/AV, um einen TV/AV-Anschluss zu wählen.

Lautstärke einstellen

Drücken Sie die -/+ -Tasten Es erscheint die Lautstärkeanzeige.

Benutzung des Kopfhörers

• Die Kopfhörerlautstärke wird im Menü "KOPFHÖRER" eingestellt (siehe Seite 30).

Benutzung des Menüs

Benutzen Sie die Taste MENU/OK.

Lesen Sie "Bedienung des Menüs des Fernsehers" (siehe Seite 24) für genauere Anweisungen zur Menübedienung.

Tasten und Funktionen der Fernbedienung

JVC TV

①Stummschaltungstaste (Mute)
②Ziffern-Tasten
③ZOOM-Taste
④310 Ton-Taste
⑤Informationstaste
⑥TV-Taste
⑦◀/▶-Tasten
⑧Bereitschaftstaste (Standby)
⑨Farbentasten
⑩OK-Taste
⑪▼/▲-Tasten
⑫Bedienungstasten für VCR/DVD/Videotext
⑬VCR 📋 DVD-Schalter
⑭ (Text)-Taste
⑮PIP-Taste
⑯FREEZE-Taste
⑰SUB-P V/A-Taste
⑱-Taste
⑲-Taste

Ein- und Ausschalten des Fernsehers aus dem Bereitschaftsmodus

Drücken Sie die Taste ⚙/l (Standby), um den Fernseher ein- oder auszuschalten.

Wenn das Gerät eingeschaltet ist, wechselt die Farbe der Netz-LED von rot zu grün.

• Das Gerät kann durch Drücken der TV-Taste, der ▼/▲-Taste oder mit den Zifferntasten eingeschaltet werden.
• Prüfen Sie, ob die Netzstecker der Netzkabel von Fernseher und Empfänger in zwei geeignete Netzsteckdosen eingesteckt sind.

Fernsehsender wählen

■ Mit den Zifferntasten:

Geben Sie die Programmnummer (PR) des Kanals mit den Zifferntasten ein.

Beispiel:

• PR 6 → Drücken Sie 6.
  • PR 12 → Drücken Sie 1 und 2.

■ Mit den Taster▼/▲:

Drücken Sie die ▼/▲-Tasten, um die gewünschte Programmnummer (PR) zu wählen.

■ Benutzen Sie PR LISTE:

1 Drücken Sie die Taste ⓘ (Information) zur Anzeige der PR LISTE

Wenn Sie die Taste ① (Information) drücken, ändert sich die Anzeige wie folgt:

PR LISTE PR ID AV B1 B2 B3 B4 B5 B6 B7 B8 B9 12 : 00 Keine Anzeige

2 Drücken Sie die Tasten ◀◀▶ und ▼/▲, um die gewünschte Programmnummer (PR) zu wählen. Drücken Sie dann die Taste OK

• Bei Programmnummern (PR) mit aktivierter Funktion KINDERSICHERUNG wird das Symbol (KINDERSICHERUNG) neben der Programmnummer (PR) in der PR LISTE dargestellt.
• Sie können die Tasten ▼/▲ nicht zur Anwahl einer Programmnummer (PR) benutzen, wenn die Funktion KINDERSICHERUNG aktiv ist.
• Wenn Sie versuchen, eine Programmnummer (PR) bei aktiver KINDERSICHERUNG zu wählen, erscheint das Symbol ⬆ (KINDERSICHERUNG), und Sie können den Sender nicht sehen. Wenn Sie die Kindersicherung ausschalten möchten, lesen Sie bitte "KINDERSICHERUNG" auf Seite 33.

Lautstärke einstellen

Stellen Sie mit den Tasten ◀/▶ die Lautstärke ein. Die Lautstärkeanzeige erscheint und die Lautstärke ändert sich beim Drücken der Tasten ◀/▶.

- Die Kopfhörerlautstärke wird im Menü "KOPFHÖRER" eingestellt (siehe Seite 30).

■ Ton stumm schalten Drücken Sie die Taste 📄 (Muting), um den Ton auszuschalten.

Wenn Sie die Taste ✉ (Muting) nochmals drücken, wird wieder die vorherige Lautstärke eingestellt.

Bildsignale von externen Geräten betrachten

■ Mit TastQQ(AVY) Drücken Sie die Taste O(AV), um eine EXT-Buchse zu wählen.

■ Mit den Taster▼/▲: Drücken Sie die ▼/▲-Tasten, um eine EXT- Buchse zu wählen.

■ Mit der PR LISTE:

1 Drücken Sie die Taste ⓘ (Information) zur Anzeige der PR LISTE

2 Drücken Sie die Tasten ◀▶ und ▼/▲, um eine EXT-Buchse zu wählen. Drücken Sie dann die Taste OK

• Die EXT-Buchsen finden Sie hinter der Programmnummer PR 99.
- Sie können ein Video-Eingangssignal im Format S-VIDEO (Y/C-Signal) oder dem normalen Videosignal (Composite-Signal) wählen. Für Einzelheiten lesen Sie bitte "S-IN (S-VIDEO-Eingang)" auf Seite 31.
- Wenn Sie kein klares bzw. kein Farbbild erhalten, müssen Sie die Fernsehnorm von Hand umstellen. Siehe "EMPFANGSSYSTEM" auf Seite 27.
- Dieses Gerät besitzt eine Funktion, die auf ein bestimmtes Signal von einem externen Gerät automatisch den Eingang umschaltet. (Die Anschlüsse EXT-4 und EXT-5 unterstützen diese Funktion nicht.)

Rückkehr zu einem Fernsehkanal:

Drücken Sie die Taste TV, dann die Tasten ▼/▲ oder die Zifferntasten.

Verwendung der Programmnummern PR 0 (AV):

Wenn Fernseher und Videorekorder nur per Antennenkabel verbunden sind, können Sie durch Auswahl der Programmnummer PR 0 (AV) die Bildsignale Ihres Videorekorders empfangen. Stellen Sie den RF-Kanal des Videorekorders manuell auf die Programmnummer PR 0 (AV) ein. Für Einzelheiten lesen Sie bitte "SENDER ORDNEN/MANUELL" auf Seite 36.

Durch Drücken der Taste O (AV) wird die Auswahl wie folgt umgeschaltet:

• Der RF-Kanal des Videorekorders wird als RF-Signal vom Rekorder gesendet.
• Näheres erfahren Sie in der Anleitung Ihres Videorekorders.

ZOOM-Funktion

Sie können die Bildgröße entsprechend dem Bildseitenverhältnis einstellen. Wählen Sie aus den folgenden ZOOM Modi die Beste aus.

AUTO:

Wenn im Sendesignal oder im Signal eines externen Gerätes ein WSS-Signal enthalten ist, das das Seitenverhältnis des Bildes angibt (Wide Screen Signalling), schaltet das Fernsehgerät den ZOOM-Modus je nach WSS-Signal automatisch auf 16:9 ZOOM-Betriebsart oder VOLLBILD-Betriebsart um.

Wenn kein WSS-Signal empfangen wird, wird das Bild entsprechend der ZOOM-Betriebsart empfangen, die in der 4:3 AUTO ZOOM-Funktion eingestellt ist.

• Näheres über die Funktion 4:3 AUTO ZOOM erfahren Sie im Abschnitt "4:3 AUTO ZOOM" auf Seite 27.
• Wenn die Betriebsart AUTO (WSS) auf Grund schlechten Empfangs des WSS-Signals nicht funktioniert, oder wenn Sie den ZOOM-Modus aus anderen Gründen umschalten möchten, drücken Sie die Taste ZOOM und schalten Sie auf einen anderen ZOOM-Modus um.

NORMAL:

Zur Anzeige des Normalbildes (Bildseitenverhältnis 4:3) in Originalgröße.

PANORAMIC:

In diesem Modus werden Bilder mit normalem Bildseitenverhältnis (4:3) so verbreitert, dass sie den Bildschirm ausfüllen, ohne dass das Bild unnatürlich wirkt.

- Der obere und untere Bildrand wird dabei leicht abgeschnitten.

14:9 ZOOM:

Dieser Modus vergrößert Bilder im Breitbildformat 14:9 so, dass das Bild die oberen und unteren Bildränder berührt.

16:9 ZOOM:

Dieser Modus vergrößert Bilder im Breitbildformat 16:9 so, dass der gesamte Bildschirm ausgefüllt wird.

16:9 ZOOM UNTERTITEL:

Dieser Modus vergrößert Bilder im Breitbildformat 16:9 so, dass einschließlich der Untertitel der gesamte Bildschirm ausgefüllt wird.

VOLLBILD:

Dieser Modus verbreitert Bilder mit normalem Seitenverhältnis (4:3) so, dass der Bildschirm ausgefüllt wird.

Benutzen Sie diesen Modus für Bilder mit einem Seitenverhältnis von 16:9, die in das Normalbild-Format (4:3) gebracht wurden, um das ursprüngliche Seitenverhältnis wieder herzustellen.

■ Wählen Sie den ZOOM-Modus

1 Drücken Sie die Taste ZOOM zur Anzeige des Menüs ZOOM

• Die Taste ZOOM funktioniert nicht im Zwillingsbild-Modus.

2 Drücken Sie die Tasten ▼, um einen ZOOM-Modus zu wählen. Drücken Sie dann die Taste OK

Das Bild wird vergrößert oder komprimiert, und der ZOOM-Modus wird etwa 5 Sekunden lang angezeigt.
- Der ZOOM-Modus kann automatisch aufgrund eines Steuersignals von einem externen Gerät geändert werden. Wenn Sie zum vorherigen ZOOM-Modus zurückschalten wollen, wählen Sie den ZOOM-Modus erneut.

■ Einstellen des sichtbaren Bildbereichs

Wenn Untertitel oder der obere (oder untere) Bildrand abgeschnitten werden, stellen Sie den sichtbaren Bildbereich von Hand ein.

1 Drücken Sie die Taste ZOOM

Das Menü ZOOM erscheint.

2 Drücken Sie die Taste OK zur Anzeige des Menüs ZOOM

Die Anzeige leuchtet auf.

3 Drücken Sie, während die Anzeige leuchtet, die Tasten ▼/▲, um den vertikal sichtbaren Bereich einzustellen

- In den Betriebsarten NORMAL oder VOLLBILD können Sie den sichtbaren Bereich nicht einstellen.

3D SOUND-Funktion

Sie können den Ton mit einem noch stärkeren Raumgefühl genießen.

Drücken Sie die Taste 3D, um die 3D SOUND Funktion ein- oder auszuschalten

• Die 3D SOUND Funktion arbeitet nicht korrekt in mono.

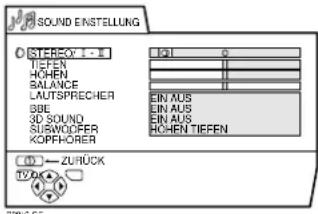

- Die 3D SOUND Funktion kann ebenfalls im SOUND EINSTELLUNG Menü ein- oder ausgeschaltet werden. Für Einzelheiten lesen Sie bitte "3D SOUND" auf Seite 29.

Anzeige der aktuellen Uhrzeit

Sie können die aktuelle Uhrzeit auf dem Bildschirm darstellen lassen.

Drücken Sie zur Anzeige der aktuellen Uhrzeit die Taste ⓘ (Information)

Wenn Sie die Taste ① (Information) drücken, ändert sich die Anzeige wie folgt:

• Dieser Fernseher benutzt die Videotext-Daten zur Einstellung der aktuellen Uhrzeit. So lange der Fernseher nach dem Einschalten noch nicht auf einen Kanal gestellt war, der Videotext sendet, bleibt die Zeitanzeige leer. Um die aktuelle Zeit zu erfahren, wählen Sie einen Sender mit Videotext.
• Beim Betrachten von Videos ist die angezeigte aktuelle Uhrzeit gelegentlich nicht korrekt.

Sofortige Rückkehr zum Fernsehkanal

Sie können immer auf einen TV-Kanal umschalten.

Drücken Sie die Taste TV

Das Gerät schaltet in den Empfangsmodus, und es erscheint der eingestellte Sender.

Verwendung der STANDBILD-Funktion

Sie können Standbilder des laufenden Programms betrachten.

1 Drücken Sie die Taste

Das aktuelle Bild wird eingefroren.

Laufendes Programm D0056 Standbild

Für Abbruch der STANDBILD Funktion:

Drücken Sie die Taste FREEZE, dann die Tasten ▼/▲ oder die Zifferntasten.

• Die STANDBILD-Funktion arbeitet nicht, wenn ein Bild im Bild angezeigt wird.
• Das Standbild kann nicht ausgegeben werden.
- Das STANDBILD-Menü verschwindet, wenn etwa eine Minute lang keine Funktion bedient wird.

Verwendung der PIP-Funktion

Sie können zwei Bildsignale gleichzeitig betrachten (Hauptbild und Bild im Bild).

Zwei verschiedene Fernsehprogramme, oder ein Fernsehprogramm und das Bild einer externen Video-Signalquelle, können gleichzeitig betrachtet werden.

1 Drücken Sie die Taste PHP

Durch Drücken der Taste PIP wird der PIP-Modus wie folgt umgeschaltet:

2 Drücken Sie die Tasten SSBPP V/A, um als Signalquelle für das Nebenbild das empfangene Fernsehbild oder eine andere EXT-Buchse auszuwählen

Tonsignal des Nebenbildes hören:

Sie können den Ton des Nebenbildes in den Kopfhörern hören, während der Ton des Hauptbildes über die Fernsehlautsprecher ausgegeben wird.

Für Einzelheiten lesen Sie bitte "KOPFHÖRER" auf Seite 30.

- Der Ton des Nebenbildes ist monaural.

Bildposition des Nebenbildes ändern:

Sie können eine von vier Positionen wählen. Für Einzelheiten lesen Sie bitte "PIP POSITION:" auf Seite 28.

Hauptbild und Nebenbild vertauschen:

Drücken Sie die Taste 📋. Haupt- und Nebenbild werden vertauscht.

D0051

Abbrechen der PIP-Funktion:

Drücken Sie eine der Tasten PIP oder TV.

• Wenn das Bildsignal des Hauptbildes schlecht ist, ist die Bildqualität des Nebenbildes u.U. ebenfalls schlecht.
• Wenn die Bilder verschiedene Standards besitzen, kann es passieren, dass der obere oder untere Rand fehlt.
• Wenn ein externes Gerät bedient wird, kann es passieren, dass das Nebenbild verschwindet. Drücken Sie in diesem Fall erneut die Taste PIP, so dass das Nebenbild wieder angezeigt wird.
• Sie können keine verschlüsselten Signale als Nebenbild anzeigen lassen. Wenn die Taste (Swap/ Vertauschen) gedrückt wird, während Sie über einen externen Decoder im Hauptbild ein verschlüsseltes Signal betrachten, erscheint das Signal des Nebenbildes sowohl als Nebenbild wie auch als Hauptbild.
  • Die ZOOM-Funktion arbeitet nicht im Zwillingsbild-Modus.
• Drücken Sie nicht die Taste 📄 (Swap/Vertauschen), während Sie das Ausgangssignal des Fernsehgerätes auf einem Videorekorder aufnehmen. Falls Sie dies tun, wird das Ausgangssignal umgeschaltet.
  • Die Funktion BLAU-BILD arbeitet nicht im Zwillingsbild- oder Bild-in-Bild-Modus.
• Ein progressive-scanning-Bild kann nicht als Bild im Bild angezeigt werden.
  Bitte achten Sie auf die folgenden Dinge.
• Wenn das EXT-4-Bild ein progressive-scanning-Bild ist, können Sie EXT-4 nicht mit den Tasten SUB-P ∨/∧ auswählen.
• Wenn das EXT-4-Bildsignal auf ein progressive-scanning-Bild umgeschaltet wird, während ein EXT-4-Bild als Bild im Bild angezeigt wird, schaltet sich die Funktion PIP ab.
• Die Bilder können nicht vertauscht werden, wenn ein progressive-scanning-Bild vom Eingang EXT-4 als Hauptbild angezeigt wird.
  • Das Nebenbild kann nicht ausgegeben werden.

Verwendung der MULTI-BILD-Funktion

Sie können ein so genanntes Multibild anzeigen lassen, mit dem Sie den gewünschten Sender schnell auffinden können.

1 Drücken Sie die Taste 📄, um die Multibild-Funktion aufzurufen

Die Kanäle werden in der Reihenfolge der Kanalnummern dargestellt. Die Miniaturbilder erscheinen in einem von zwei Multibild-Modi.

12-Bild-Multi:

Standbilder Bewegtes Bild

D0059-CE

4-Bild-Multi:

Hauptbild Standbilder Bewegtes Bild

D0059-GI

- Zur Anzeige des nächsten Multibildes drücken Sie die Taste ☐.

2 Drücken Sie die Tasten SUEPP V/Λ, um das gewünschte Bild auszusuchen

Das gewählte Standbild wird als bewegtes Bild angezeigt.

3 Drücken Sie die Taste COOK

Das Multibild verschwindet, und das Signal des ausgewählten Senders erscheint.

Multibild-Modus umschalten:

Siehe "MULTI-BILD:" auf Seite 28.

Abbrechen der Multibild-Funktion:

Drücken Sie die Taste TV, dann die Tasten ▼/▲ oder die Taste OK.

• Bilder von externen Geräten können im 12-Bild-Multi-.Modus nicht dargestellt werden.
• Im 4-Bild-Multi-Modus können Signale externer Geräte nur als Hauptbild angezeigt werden.

Bedienung eines Videorekorders (VCR) oder DVD-Spielers von JVC

Sie können einen Videorekorder oder DVD-Spieler von JVC fernbedienen. Wenn Sie eine Taste mit dem gleichen Symbol wie auf der geräteeigenen Fernbedienung drücken, wird die entsprechende Funktion ausgelöst.

1 Stellen Sie den Schalter VCR 📄 DVD auf eine der Positionen VCR oder DVD

VCR:

Wenn Sie den Videorekorder bedienen, stellen Sie den Schalter auf die Position VCR.

DVD:

Wenn Sie den DVD-Player bedienen, stellen Sie den Schalter auf die Position DVD.

2 Drücken Sie die Steuertaste VCR/DVD, um Ihren VCR (Videorekorder) oder DVD-Player zu bedienen

• Bei Geräten anderer Hersteller als JVC kann diese Funktion nicht benutzt werden.
• Auch dann, wenn Ihr Gerät von JVC hergestellt wurde, kann es je nach Gerät sein, dass einige oder gar keine der Tasten funktionieren.
• Sie können mit den Tasten V/Λ einen Sender auswählen; der Videorekorder empfängt oder wählt den Abschnitt aus, den der DVD-Player wiedergibt.
• Bei einigen DVD Player-Modellen werden die Tasten V//A sowohl für schnellen Vor-/Rücklauf als auch zur Wahl des Abschnitts verwendet. In diesem Fall funktionieren die Tasten ◀◀/▶▶ nicht.

Videotext-Funktion

Allgemeine Bedienung

1 Wählen Sie einen Sender, der Videotext sendet
2 Stellen Sie den Schalter VCR 📄 DVD auf die Position 📋 (Text)
3 Drücken Sie die Taste 📄 (Text), um den Videotext anzuzeigen

Wenn Sie die Taste ☐ (Text) drücken, wird der Modus wie folgt umgeschaltet:

Empfangsmodus

Empfangs- und Videotextmodus

ПОИЗ

Videotextmodus

4 Wählen Sie eine Videotext-Seite, indem Sie die Tasten ▼/▲, die Ziffern- oder die Farbentasten drücken

Zurückschalten auf Fernsehempfang:

Drücken Sie die Taste TV oder ☐ (Text).

• Wenn Sie beim Empfang von Videotext auf Probleme stoßen, wenden Sie sich an Ihren Händler oder an den betreffenden Sender.
  • Die ZOOM-Funktion funktioniert im TV-und-Text- oder im Text-Modus nicht.
  • Die Menübedienung ist nicht möglich, wenn Sie Videotext sehen.
• Die Anzeige der Sprache hängt von dem im LAND-Menü eingestellten Land ab. Wenn Zeichen auf einer Videotext-Seite nicht richtig dargestellt werden, wählen Sie für die LAND-Einstellung ein anderes Land aus. Für Einzelheiten lesen Sie bitte “Ändern der LAND-Einstellung” auf Seite 40.

Wenn Sie einen Sender mit Videotext betrachten, bewegt sich der Text auf dem Bildschirm fortwährend in kleinen Schritten nach oben oder unten. Dies ist keine Fehlfunktion, sondern dadurch wird ein Einbrennen des Textes verhindert.

Verwendung des Listenmodus

Sie können die Nummern Ihrer bevorzugten Videotext-Seiten abspeichern und sie mit den Farbtasten abrufen.

Seitennummern speichern:

1 Drücken Sie die Taste FFTZL, um den Listenmodus zu aktivieren

Die gespeicherten Seitennummern erscheinen unten auf dem Bildschirm.

2 Drücken Sie eine Farbtaste, um eine Position zu wählen. Drücken Sie dann die Zifferntasten, um die Seitennummer einzugeben

3 Drücken und halten Sie die Taste ✉ (Speichern) Die vier Seitennummern blinken weiß, um anzuzeigen, dass diese gespeichert wurden.

Aufrufen einer gespeicherten Seite:

1 Drücken Sie die Taste FFTTL, um den Listenmodus zu aktivieren

2 Drücken Sie eine der Farbtasten, der eine Seite zugeordnet wurde

Listenmodus verlassen:

Drücken Sie die Taste F.T/L erneut.

Halten

Sie können eine Videotext-Seite beliebig lange auf dem Bildschirm halten, auch dann, wenn weitere Videotext-Seiten empfangen werden.

Drücken Sie die Taste (Halten)

Hold-Anzeige

Halten abbrechen:

Drücken Sie die Taste ☐ (Halten) erneut.

• Die Hold-Funktion wird abgebrochen, wenn etwa eine Minute lang keine Funktion bedient wird.

Unter-Seiten

Einige Videotext-Seiten haben Unter-Seiten, die automatisch angezeigt werden.

Sie können Unter-Seiten beliebig halten bzw. jederzeit betrachten.

1 Drücken Sie die Taste (Unter-Seiten), um die Unter-Seiten-Funktion aufzurufen

Neben-Seitennummern werden links im Bild angezeigt.

Farbe* Bedeutung der Neben-Seitennummer

Gelb Wird angezeigt.

Weiß Kann angezeigt werden.

Blau oder Rot Kann nicht angezeigt werden und wird nicht gesendet.

*: Hintergrundfarbe der Unter-Seiten-Nummer.

2 Drücken Sie die Tasten ▼, um eine Unter-Seiten-Nummer zu wählen

Unter-Seiten-Funktion abbrechen:

Drücken Sie die Taste ☐ (Unter-Seite) erneut.

Aufdecken

Einige Videotext-Seiten enthalten versteckten Text (zum Beispiel die Antworten in einem Quiz).

Sie können den versteckten Text aufdecken.

Mit jedem Druck auf die Taste ☐ (Aufdecken) wird der Text verborgen oder aufgedeckt

Größe

Sie können die Höhe der Videotext-Anzeige verdoppeln.

Drücken Sie die Taste ☐ (Größe).

Inhalt

Sie können immer zur Inhalts-Seite wechseln.

Drücken Sie die Taste ☐ (Inhalt)

Schaltet zurück auf Seite 100 oder eine zuvor angegebene Seite.

Abbrechen

Sie können nach einer Videotext-Seite suchen lassen, während Sie fernsehen.

1 Drücken Sie die Zifferntasten zur Eingabe der Seitennummer, oder drücken Sie eine der Farbtasten

Das Gerät sucht nach der Videotext-Seite.

2 Drücken Sie die Taste ☐ (Abbrechen)

Das Fernsehprogramm erscheint. Sobald das Gerät die gewünschte Seite gefunden hat, erscheint die Seitennummer oben links im Bildschirm.

3 Drücken Sie 📄 (Abbrechen), um zum Videotext zu schalten, sobald die Seitennummer angezeigt wird

- Mit der Taste (Abbrechen) können Sie nicht zurück in den Empfangsmodus schalten. Anstelle des Videotextes wird vorübergehend ein Fernsehsender angezeigt.

Bedienung des Menüs des Fernsehers

Dieses Gerät hat viele Funktionen, die per Menü bedient werden. Um alle Funktionen Ihres Fernsehers nutzen zu können, sollten Sie die grundsätzliche Menübedienung sicher beherrschen.

i TV 200V 3D PIP 1 P MENU OK OK P +/-

Allgemeine Bedienung

1 Drücken Sie die Taste aa zur Anzeige von MENUE (Hauptmenü)

MENU BILD EINSTELLUNG FUNKTIONEN BILD VARIANTEN PROGRAMMIERUNG SOUND EINSTELLUNG EXT EINSTELLUNG ZURÜCK

• Drücken Sie zweimal die Taste a, während Sie ein MULTI-BILD betrachten.
  • Die Anzeige unten in jedem Menü stellt eine Taste auf der Fernbedienung dar, die Sie zur Bedienung der ausgewählten Funktion benutzen können.

Taste h (Information)

2 Wählen Sie mit den Tasten ◀▶ und ▼/▲ einen Menüpunkt und drücken Sie anschließend die Taste a

Das Menü erscheint.

Rückkehr zum jeweils zuletzt gewählten Menü: Drücken Sie die Taste h (Information).

Sofortiges Verlassen eines Menüs: Drücken Sie die Taste b.

3 Wählen Sie mit den Tasten ▼▲ eine Funktion aus

- Näheres über die Funktionen in den Menüs erfahren. Sie auf den folgenden Seiten.

4 Drücken Sie die Tasten ◀◀▶, um die Parameter dieser Funktion zu erreichen

• Wenn Sie eine Funktion bedienen möchten, bei der nur der Name erscheint, befolgen Sie die Anweisungen auf den folgenden Seiten.
• Diem Anzeige unten in jedem Menü stellt eine Taste auf der Fernbedienung dar, die Sie zur Bedienung der ausgewählten Funktion benutzen können.

5 Drücken Sie die Taste aa, um die Einstellung abzuschließen

Das Menü verschwindet.

- Beim Fernsehen im NTSC-System erscheinen die Menüs in etwa der Hälfte ihrer normalen vertikalen Größe.

Bedienung mit den Tasten am Fernsehgerät

Sie können die Menüs auch mit den Tasten vorne am Fernseher bedienen.

MENU OK ▼? ▲ -Δ+ TV-AV MENU/OK-Taste ▼/▲-Tasten ▶/►-Tasten TV/AV-Taste

Das Menü verschwindet, wenn etwa eine Minute lang keine Funktion bedient wird.

Lesen Sie "Bedienung des Menüs des Fernsehers" (siche Seite 24) für Näheres zur Anzeige der Menüs.

BILD EINSTELLUNG 0 BIDDEINST. KONTRAST HELLIGKEIT SCHÄNFE FARBE FARBSTON FARBTEMP. (0) ZURUCK 12.000 HELLIGKEIT NORMAL ORIGINAL

BILDEINST.

Sie können einen von drei Bildmodi (BILDEINST.) auswählen, um die Bildeinstellungen automatisch einzustellen.

HELLIGKEIT:

Erhöht den Kontrast und die Schärfe.

NORMAL:

Standardisiert die Bildeinstellungen.

WEICH:

Erhöht den Kontrast und die Schärfe.

Bildeinstellung

Sie können die Bildeinstellungen jedes der BILDEINST.-Modi beliebig einstellen.

KONTRAST:

Hier können Sie den Bildkontrast einstellen.

◀: geringer
▶: stärker

HELLIGKEIT:

Hier können Sie die Bildhelligkeit einstellen.

◀: dunkler
▶: h e l l e r

SCHÄRFE:

Hier können Sie die Bildschärfe einstellen.

◀: weicher
▶: schärfer

FARBE:

Hier können Sie den Farbkontrast einstellen.

◀: schwächer
▶: kräftiger

FARBTON:

Hier können Sie die Farbbalance einstellen.

◀: rötlich
▶: grünlich

- Sie können die Einstellung bei FARBTON nur dann ändern, wenn die Bildnorm auf NTSC 3.58 oder NTSC 4.43 eingestellt ist, oder wenn ein Signal vom Eingang EXT-4 empfangen wird. Die Bedienung ist jedoch nicht möglich, wenn das Hauptbild der PIP-Funktion auf EXT-4 gestellt ist.

Aufrufen der Voreinstellungen jedes BILDEINST.:

Drücken Sie die blaue Taste.

- Die Bildeinstellungen des momentan gewählten BILDEINST.-Modus (die Farbtemperatur) werden auf die Standardwerte zurückgesetzt und im BILDEINST.-Modus wieder gespeichert.

FARBTEMP.

Sie können einen von drei FARBTEMP.-Modi (verschiedene Weißtöne) auswählen, um den Weißabgleich für das Bild einzustellen. Da die Farbe Weiß als Referenz für alle anderen Farben benutzt wird, beeinflusst der FARBTEMP.-Modus das Aussehen aller Farben auf dem Bildschirm.

KÜHL:

Ein bläuliches Weiß. Benutzen Sie diesen Modus, wenn Sie helle, kontrastreiche Bilder betrachten, um eine lebendigere und hellere Bilddarstellung zu erhalten.

NORMAL:

Dies ist der normale Weißton.

WARM:

Ein rötliches Weiß. Benutzen Sie diesen Modus, wenn Sie Filme in ihren charakteristischen Farben betrachten möchten.

©

EMPFANGSSYSTEM

Die Fernsehnorm (bzw. das Farbsystem) wird automatisch gewählt. Wenn das Bild jedoch nicht klar ist, oder keine Farbe erscheint, wählen Sie die Fernsehnorm von Hand.

1 Wählen Sie EMPFANGSSYSTEM. Drücken Sie dann die Taste OK

Das Untermenü der Funktion EMPFANGSSYSTEM erscheint.

EMPFANGSSYSTEM HAPPTBOLDNEBENRILD PAL AUTO ZUROCK

2 Drücken Sie die Tasten ◀◀▶, um HAUPTBILD oder NEBENBILD zu wählen.

HAUPTBILD:

Sie können das Farbsystem des Hauptbildes ändern.

NEBENBILD:

Sie können das Farbsystem des Nebenbildes ändern.

- Wählen Sie HAUPTBILD, wenn kein Nebenbild angezeigt wird.

3 Wählen Sie mit den Tasten ▼▲▲ die richtige Fernsehnorm. Drücken Sie dann die Taste OK

PAL:

PAL-System

SECAM:

SECAM-System

NTSC 3.58:

NTSC 3.58-MHz-System

NTSC 4.43:

NTSC 4.43-MHz-System

AUTO:

Diese Funktion erkennt die Fernsehnorm anhand des Eingangssignals. Diese Funktion können Sie nur dann benutzen, wenn Sie ein Bildsignal der Programmnummer PR 0 (AV) oder einer EXT-Buchse betrachten.

• Bei schlechter Signalqualität funktioniert AUTO eventuell nicht richtig. Wenn das Bild im Modus AUTO nicht in Ordnung ist, wählen Sie ein anderes Farbsystem von Hand.
• In den Programmnummern PR 0 (AV) bis PR 99 können Sie NTSC 3.58 oder NTSC 4.43 nicht wählen.

KINO-EFFEKT

Die Funktion KINO-EFFEKT stellt einen Kinofilm weicher und natürlicher auf dem Bildschirm dar.

AUTO:

Das Fernsehgerät erkennt automatisch den Signaltyp und schaltet die Funktion ein oder aus.

EIN:

Diese Funktion ist eingeschaltet.

AUS:

Diese Funktion ist ausgeschaltet.

• Bewegungen können unnatürlich aussehen, wenn Sie Bilder im NTSC-Farbsystem betrachten. Wenn die Funktion KINO-EFFEKT auf AUTO oder EIN gestellt ist, können Bewegungen unnatürlich erscheinen, wenn Sie Bilder im NTSC-Farbsystem betrachten.
• Diese Funktion können Sie im Zwillingsbild- oder Bild-in-Bild-Modus nicht auswählen.

4:3 AUTO ZOOM

Für das ZOOM Normalbild (Seitenverhältnis 4:3) können Sie eine von drei ZOOM-Betriebsarten wählen, NORMAL, PANORAMIC oder 14:9 ZOOM.

1 Wählen Sie 4:3 AUTO ZOOM und drücken Sie dann die Taste OK

2 Drücken Sie die Tasten ▼, um einen ZOOM-Modus zu wählen. Drücken Sie dann die Taste OK

COLOUR MANAGEMENT

Dieser Fernseher unterstützt die Funktion COLOUR MANAGEMENT um matte Farben so auszugleichen, dass natürliche Farbtöne dargestellt werden. Die Funktion COLOUR MANAGEMENT ist ab Werk eingeschaltet.

EIN:

Die COLOUR MANAGEMENT-Funktion ist eingeschaltet.

AUS:

Die COLOUR MANAGEMENT-Funktion ist ausgeschaltet.

- Schalten Sie diese Funktion unter normalen Bedingungen auf EIN.

PIP

PIP POSITION:

Sie können eine von vier Positionen für das Nebenbild wählen.

1 Drücken Sie die Tasten ▼▲, um PIP zu wählen. Drücken Sie dann die Taste OK

Das Menü PIP erscheint.

PIP PIP POSITION MULTI BLDG ( ) = ZURÜCK TXR D0061-3E

2 Drücken Sie die Tasten ▼, um PIP POSITION zu wählen

3 Wählen Sie mit den Tasten ◀◀▶ einen Position aus. Drücken Sie dann die Taste OK

MULTI-BILD:

Auswählen der Bildanzahl für die MULTI-BILD-Funktion

1 Drücken Sie die Tasten ▼, um PIP zu wählen. Drücken Sie dann die Taste OK Das Menü PIP erscheint.

2 Drücken Sie die Tasten ▼, um MULTI-BILD zu wählen

PIP PIP POSITION MULTI-300 ZURÜCK D0062-GE

3 Drücken Sie die Tasten ◀◀◀▶ und wählen Sie die Anzahl der Bilder aus. Drücken Sie dann die Taste OK

Lesen Sie "Bedienung des Menüs des Fernschers" (siche Seite 24) für Näheres zur Anzeige der Menüs.

SOUND ENSTELLUNG STEREOZ TIEN HÖHEN BALANCE LAUTSPRECHER BBB 3D SOUND SURWOLFER KOPF-ORER (1) ZURUCK TYPE: ▲ TW 506

STEREO / I • II

Wenn Sie eine zweisprachige Sendung (Zweikanalton) sehen, können Sie den Ton von Kanal I (Sub I) oder Kanal II (Sub II) auswählen. Wenn die Stereosendung einen schlechten Tonempfang aufweist, können Sie von Stereo auf Mono umschalten, so dass der Ton monaural, aber in besserer Qualität empfangen wird.

∞: Stereoton

O: Mono-Ton

• Der wählbare Tonmodus hängt vom Fernsehprogramm ab.
• Diese Funktion arbeitet nicht in den Modi EXT. Die Funktion erscheint nicht im Menü SOUND EINSTELLUNG.

Toneinstellungen

Sie können den Ton nach Ihrem Wunsch einstellen.

TIEFEN:

Hier können Sie die Bässe einstellen.

◀: weniger
▶: m e h r

HÖHEN:

Hier können Sie die Höhen einstellen.

◀: weniger
▶: m e h r

BALANCE:

Sie können das Lautstärkeverhältnis zwischen linkem und rechtem Lautsprecher einstellen.

◀: Erhöht die Lautstärke des linken Lautsprechers.
▶: Erhöht die Lautstärke des rechten Lautsprechers.

LAUTSPRECHER

Sie können die Tonausgabe der TV-Lautsprecher abschalten. Dies ist beispielsweise sinnvoll, wenn ein Audiosystem als Ersatz für die TV-Lautsprecher angeschlossen ist.

EIN:

Die Lautsprecher des Fernsehers sind eingeschaltet.

AUS:

Die Lautsprecher des Fernsehers sind ausgeschaltet.

BBE

Mit der Funktion BBE können Sie einen besonders originalgetreuen Klang genießen.

EIN:

Diese Funktion ist eingeschaltet.

AUS:

Diese Funktion ist ausgeschaltet.

- Lizensiert durch BBE Sound, Inc. BBE ist ein eingetragenes Warenzeichen der BBE Sound, Inc.

3D SOUND

Sie können Surround Sound mit einem "Live"-Effekt hören, indem Sie die Funktion 3D SOUND benutzen.

EIN:

Die 3D SOUND-Funktion ist eingeschaltet.

AUS:

Die 3D SOUND-Funktion ist ausgeschaltet.

SUBWOOFER

Wählt die Lautstärke der Bassfrequenzen vom Subwoofer.

HÖHEN:

Hebt die Lautstärke der Bassfrequenzen vom Subwoofer an.

TIEFEN:

Senkt die Lautstärke der Bassfrequenzen vom Subwoofer.

KOPFHÖRER

Sie müssen das Menü KOPFHÖRER aufrufen, um die Kopfhörerlautstärke einstellen zu können.

Im Menü KOPFHÖRER können Sie auch einstellen, ob der Ton aus den Lautsprechern kommen soll, wenn Kopfhörer angeschlossen werden, und Sie können weitere Einstellungen für das Signal vornehmen, das die Kopfhörer wiedergeben sollen.

1 Drücken Sie die Tasten ▼, um KOPFHÖRER zu wählen. Drücken Sie dann die Taste OK

Das Untermenü der Funktion KOPFHÖRER erscheint.

KOPFHÖRER LAUTSTÄRKE TV LAUTSPRECHER AUSGANG HAUPTBILD EINAUS NEBENBILD ZURÜCK

D0044 GE

2 Wählen Sie mit den Tasten ▼▲▲ eine Funktion aus. Drücken Sie dann die Tasten ◀/▶, um die Einstellung zu ändern

LAUTSTÄRKE:

Sie können die Lautstärke der Kopfhörer ändern.

TV LAUTSPRECHER:

Sie können die Lautsprecher des Fernsehers ein- oder ausschalten.

EIN:

Der Ton kommt weiterhin aus den Fernsehlautsprechern, wenn Kopfhörer angeschlossen werden.

AUS:

Der Ton kommt nicht aus den Fernschlautsprechern, wenn Kopfhörer angeschlossen werden.

AUSGANG:

Sie können das für die Kopfhörer bestimmte Tonsignal auswählen.

HAUPTBILD:

Sie können den Ton des Hauptbildes im Kopfhörer hören.

NEBENBILD:

Sie können den Ton des Nebenbildes im Kopfhörer hören.

- Wenn das Nebenbild ein Fernschprogramm ist, wird der Ton monaural.

3 Drücken Sie die Taste OKK

Tipp:

Wenn ein Nebenbild angezeigt wird, kann über die Kopfhörer der Ton des Nebenbildes gehört werden, während die Fernsehlautsprecher das Signal des Hauptbildes ausgeben. Um dies zu tun, stellen Sie TV LAUTSPRECHER auf EIN und AUSGANG auf NEBENBILD.

- Die Einstellungen für TIEFEN und HÖHEN, den BBE-Effekt und den 3D SOUND-Effekt funktionieren nicht für die Kopfhörer.

Lesen Sie "Bedienung des Menüs des Fernsehers" (siche Seite 24) für Näheres zur Anzeige der Menüs.

EXT EINSTEILLUNG EXT-1 EXT-3 EXT-5 TV ID LISTE S-IN UBERSPIELN EXT-2 EXT-4 ID ZURÜCK TV DW02 GE

S-IN (S-VIDEO-Eingang)

Wenn Sie ein Gerät anschließen (z. B. einen S-VIHS-Videorekorder), der ein S-VIDEO-Signal (Y/C-Signal) ausgeben kann, können Sie die hochwertige Bildqualität des S-VIDEO-Signals (Y/C-Signal) genießen.

Vorbereitung:

• Lesen Sie zuerst die Anleitung des Gerätes und den Abschnitt "Zusätzliche Vorbereitungen" auf Seite 41, so dass Sie in der Lage sind, das Gerät richtig an Ihren Fernseher anschließen zu können. Lesen Sie dann in der Anleitung des anderen Gerätes nach, um dieses so einzustellen, dass ein S-VIDEO-Signal (Y/C-Signal) ausgegeben wird.
• Stellen Sie nicht den S-IN (S-VIDEO-Eingang) bei einem EXT-Eingang ein, an dem ein Gerät angeschlossen ist, das kein S-VIDEO-Signal (Y/C-Signal) ausgeben kann. Wenn dies falsch eingestellt ist, erscheint kein Bild.

1 Wählen Sie eine der EXT-Buchsen aus

2 Drücken Sie die gelbe Taste und wählen Sie einen S-IN (S-VIDEO-Eingang). Drücken Sie dann die Taste OK

Das Symbol S-IN (S-VIDEO-Eingang) wird angezeigt. Sie können jetzt ein S-VIDEO-Signal (Y/C-Signal) anstelle des normalen Videosignals (Composite) betrachten.

Für Abbruch der Funktion S-IN (S-VIDEO-Eingang):

Drücken Sie die gelbe Taste, so dass das Symbol S-IN (S-VIDEO-Eingang) verschwindet. Der Eingang ist jetzt wieder auf das normale Videosignal (Composite) eingestellt.

• Der Eingang EXT-1unterstützt kein S-VIDEO-Signal (Y/C-Signal), und Sie können nicht S-IN (S-VIDEO-Eingang) für EXT-1 einstellen.
• Wenn Sie den S-IN (S-VIDEO-Eingang) umschalten, schaltet der Anfangsbuchstabe von "E" auf "S" um. "E2" wird zum Beispiel zu "S2".
• Auch ein Gerät, das ein S-VIDEO-Signal (Y/C-Signal) senden kann, gibt eventuell ein gewöhnliches Videosignal (Composite) aus, je nachdem, wie es eingestellt ist. Wenn kein Bild erscheint, da die Einstellung S-IN (S-VIDEO-Eingang) gewählt wurde, lesen Sie in der Anleitung des betreffenden Geräts, wie Sie die Einstellung ändern können.

ID LISTE

Sie können die EXT-Eingänge je nach angeschlossenem Gerät benennen. Bei der Vergabe eines Namens für einen EXT-Anschluss erscheinen die EXT-Anschlussnummer und der Name am Bildschirm.

1 Wählen Sie eine der EXT-Buchsen aus

2 Drücken Sie die blaue Taste, so dass die Namensliste angezeigt wird (ID LISTE)

3 Wählen Sie mit den Tasten ▼▲ einen Namen aus. Drücken Sie dann die Taste OK

Die ID LISTE verschwindet, und der Name wird dem EXT-Eingang zugeordnet.

- Sie können keinen Namen für einen EXT-Eingang vergeben, der nicht in der Liste auftaucht (ID LISTE).

Löschen eines gespeicherten EXT-Eingangsnamens:

Wählen Sie ein Leerzeichen.

4 Drücken Sie die Taste OK, um die Einstellung abzuschließen

ÜBERSPIELEN

Sie können eine Signalquelle an der Buchse EXT-2 ausgeben.

Sie können ein beliebiges Ausgangssignal eines der Geräte an den EXT-Eingängen auswählen, oder Bild und Ton eines Fernsehkanals, und diese Signale an der Buchse EXT-2 ausgeben.

1 Drücken Sie die Tasten ◀▶, um den Pfeil im Menü zu wählen

EXT FINSTELLUNG EXT-1 EXT-3 EXT-5 TV ÜBERSPIELN EXT-2 EXT-4 ©2022 GE

2 Drücken Sie die Tasten ▼, um eine EXT-

Buchse oder TV zu wählen.

Drücken Sie dann die Taste OK

Der Pfeil im Menü stellt den Signalfluss dar. Das linke Ende des Pfeils gibt einen Signalquellenausgang der Buchse EXT-2 an.

EXT-1/EXT-3/EXT-5:

Das Ausgangssignal eines Gerätes, das an der EXT-Buchse angeschlossen ist, durchläuft den Fernseher und wird an der Buchse EXT-2 ausgegeben.

TV:

Bild und Ton des momentan gewählten Fernsehkanals werden an der Buchse EXT-2 ausgegeben.

• Während der Überspielung lässt sich das Gerät nicht ausschalten. Wenn Sie das Gerät auf andere Weise ausschalten, wird auch die Signalverbindung zur Buchse EXT-2 ausgeschaltet.
• Wenn Sie eine EXT-Buchse als Ausgang wählen, können Sie eine Sendung oder ein Signal von einem EXT-Eingang anschauen, während Sie die Signale des EXT-Eingangs auf einem Videorekorder aufnehmen, der am Ausgang EXT-2 angeschlossen ist.
• Die RGB-Signale von Spielkonsolen können nicht ausgegeben werden. Videotext kann nicht ausgegeben werden.

Lesen Sie "Bedienung des Menüs des Fernsehers" (siche Seite 24) für Näheres zur Anzeige der Menüs.

FUNKTIONEN SLEEP TIMER SLAOL-BILD KINDERSICHERUNG DECODER/EXT 21 REFRESH-SCHNEE ZURUCK 17.04

SLEEP TIMER

Sie können den Fernseher so einstellen, dass er sich nach einer bestimmten Zeit automatisch ausschaltet.

1 Wählen Sie SLEEP TIMER und drücken Sie dann die Taste OK

Das Untermenü der Funktion SLEEP TIMER erscheint.

2 Stellen Sie mit den Tasten ◀◀▶ die Zeitdauer ein. Drücken Sie dann die Taste OK

Sie können maximal 120 Minuten (2 Stunden) einstellen, in Schritten von 10 Minuten.

• Eine Minute, bevor die Funktion SLEEP TIMER das Gerät ausschaltet, erscheint "GUTE NACHT!".
• Mit der Funktion SLEEP TIMER kann nicht der Hauptschalter des Gerätes ausgeschaltet werden.
• Bei aktivierter SLEEP TIMER-Funktion können Sie das Untermenü der SLEEP TIMER-Funktion zur Bestätigung/Änderung der Restzeit für den SLEEP TIMER erneut anzeigen. Drücken Sie die Taste OK, um das Menü nach Ablesen und/oder Ändern der Restzeit zu verlassen.

Für Abbruch der SLEEP TIMER-Funktion:

Stellen Sie mit der Taste ◀ die Zeitdauer auf "AUS".

BLAU-BILD

Sie können das Gerät so einstellen, dass es automatisch auf einen blauen Hintergrund umschaltet und den Ton stummschaltet, wenn nur ein schwaches oder überhaupt kein Signal vorhanden ist, oder wenn kein Signal vom externen Gerät ausgegeben wird.

EIN:

Diese Funktion ist eingeschaltet.

AUS:

Diese Funktion ist ausgeschaltet.

KINDERSICHERUNG

Für Sender, die Ihre Kinder nicht sehen sollen, können Sie die Funktion KINDERSICHERUNG benutzen, um den Kanal zu sperren. Wählt ein Kind einen Programmplatz (PR) aus, auf dem ein gesperrter Kanal gespeichert ist, wird der Bildschirm blau, zeigt Ⓞ (KINDERSICHERUNG) an, und es ist kein TV-Signal zu sehen. Wenn nicht mit einer besonderen Bedienung eine voreingestellte ID-Nummer eingegeben wird, lässt sich die Sicherung nicht umgehen, so dass Ihre Kinder das Programm nicht zu sehen bekommen.

■ Einstellen der Funktion KINDERSICHERUNG

1 Wählen Sie KINDERSICHERUNG und drücken Sie dann die Taste 0 (AV)

"GEHEIM CODE" (ID-Nummer einstellen) erscheint.

2 Geben Sie eine beliebige ID-Nummer ein

1 Drücken Sie die Tasten ▼/▲, um eine Nummer auszuwählen.
2 Bewegen Sie den Cursor mit den Tasten ◀/▶.

3 Drücken Sie die Taste OK

Das Untermenü der Funktion KINDERSICHERUNG erscheint.

KINDERSICHERUNG PR ID CH/CC AV 01 ARD CH 31 02 CH 32 03 CH 33 04 CH 34 05 CH 25 06 CH 26 07 CC 31 08 CC 32 09 CC 33 ID ZURÜCK SFERHEN TV CK DC020.0E

4 Wählen Sie mit den Tasten ▼▲ einen Fernsehkanal

Mit jedem Druck auf die Tasten ▼/▲ ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

5 Drücken Sie die blaue Taste und stellen Sie die KINDERSICHERUNG-Funktion ein. Drücken Sie dann die Taste OK

(KINDERSICHERUNG) erscheint und der Kanal ist gesperrt.

Rücksetzen der KINDERSICHERUNG-Funktion: Drücken Sie die blaue Taste nochmals.

(KINDERSICHERUNG) verschwindet.

Um das einfache Zurücksetzen der KINDERSICHERUNG-Funktion zu verhindern, verschwindet das Menü nach Anwahl der KINDERSICHERUNG-Funktion und Drücken der Taste OK wie bei der normalen Menübedienung.

■ Betrachten eines gesperrten Fernsehkanals

1 Wählen Sie mit den Zifferntasten oder (PR LISTE) eine Programmnummer (PR), deren Kanal gesperrt ist

Der Bildschirm wird blau und ♂ (KINDERSICHERUNG) angezeigt. Der Sender ist nicht zu sehen.

2 Drücken Sie die Taste ⓘ (Information) zur Anzeige von "GEHEIM CODE" (GEHEIM CODE-Eingabebildschirm)

3 Geben Sie Ihre ID-Nummer mit den Zifferntasten ein

Die Sperrung wird vorübergehend aufgehoben, und Bild und Ton sind freigeschaltet.

Wenn Sie die ID-Nummer vergessen haben:

Führen Sie Schritt 1 von "Einstellen der Funktion KINDERSICHERUNG" aus. Nachdem Sie die ID-Nummer bestätigt haben, drücken Sie die Taste TV zum Verlassen des Menüs.

• Wenn Sie die Sperrung vorübergehend aufheben, bedeutet dies nicht, dass die KINDERSICHERUNG-Funktion ausgeschaltet wird. Beim nächsten Versuch, diesen Kanal zu sehen, ist die Sperrung wieder aktiv.
• Um die KINDERSICHERUNG-Funktion auszuschalten, müssen Sie die Bedienung unter "Einstellen der Funktion KINDERSICHERUNG" wiederholen.
• Um den einfachen Aufruf von Programmnummern (PR) mit gesperrten Kanälen zu verhindern, wurde die Programmnummer (PR) so eingestellt, dass sie nicht über die Tasten ▼/▲ oder die Bedienungstasten am Fernseher aufgerufen werden kann.
• Um das einfache Zurücksetzen der Sperre zu verhindern, ist "GEHEIM CODE" (der GEHEIM CODE-Eingabebildschirm) so eingestellt, dass er nur durch Drücken der Taste ① (Information) aufgerufen werden kann.

DECODER (EXT-2)

Nur bei Anschluss eines Decoders und einem am Eingang T-V LINK angeschlossenen Videorekorder, der EXT-2-kompatibel ist, können Sie diese Funktion benutzen. Für die Bedienung dieser Funktion lesen Sie bitte "Verwendung der DECODER (EXT-2)-Funktion" auf Seite 40.

Vorsicht

- Wenn Sie keinen Decoder mit einem T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben, kann die versehentliche Einstellung dieser Funktion auf "EIN" dazu führen, dass Bild und Ton des gewählten Senders nicht mehr ausgegeben werden.

REFRESH-SCHNEE

Wenn die Einbrennung minimal ist, kann das eingebrannte Bild mit der REFRESH-SCHNEE-Funktion weichgezeichnet werden.

1 Wählen Sie REFRESH-SCHNEE

2 Drücken Sie die Taste OKK

Es erscheint Rauschen (Schnee) auf dem Bildschirm. Lassen Sie den Fernseher für einige Stunden in diesem Zustand eingeschaltet.

3 Drücken Sie nach einigen Stunden die Zifferntasten am Fernseher, oder drücken Sie die Taste Ⓒ/I.

Drücken Sie die Taste ⏻ am Fernsehgerät.

Die REFRESH-SCHNEE-Funktion hat keine Wirkung, wenn sie nur für kurze Zeit angewendet wird.

Lesen Sie "Bedienung des Menüs des Fernsehers" (siche Seite 24) für Näheres zur Anzeige der Menüs.

SPRACHE

Aus der Liste der Sprachen im Menü können Sie die Sprache wählen, in denen die Menüs und Dialoge auf dem Bildschirm erscheinen.

1 Wählen Sie SPRACHE und drücken Sie dann die Taste OK

Das Untermenü der Funktion SPRACHE erscheint.

SPRACHE ENGLISH ERANÇAIS O DEUTSCH ITALIANO CASTELLANO NEDD LANDS DANSK NORSK SVENSKA SUOMI POLSKI ČESKY MAGYAR ŠBYTAPČKI PYCČKNI 01— ZURÜCK EV OK

2 Drücken Sie die Tasten ◀◀▶ und ▼/▲, um eine Sprache zu wählen. Drücken Sie dann die Taste OK

AUTO

Mit folgenden Schritten können Sie die Sender, die bei Ihnen einwandfrei zu empfangen sind, automatisch auf den Programmnummern (PR) speichern.

1 Wählen Sie AUTO. Drücken Sie dann die Taste OK

Das Menü LAND erscheint als Untermenü der Funktion AUTO. Es gibt zwei LAND-Menüs. Durch Drücken der gelben Taste wird das LAND-Menü wie folgt umgeschaltet:

2 Drücken Sie die Tasten ◀◀▶ und ▼/▲, um das Land zu wählen, in dem Sie sich momentan befinden

3 Starten Sie die Funktion AUTO mit der blauen Taste.

Das Menü AUTO erscheint, und die empfangenen Fernsehkanäle werden automatisch auf die Programmnummern verteilt und gespeichert (PR). - Um die AUTO-Funktion abzubrechen, drücken Sie die Taste TV.

AUTO CH/12 20% → ENTER ON/OFFER CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/12 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/13 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/14 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/15 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/16 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/17 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18 CH/18

Sobald die Fernsehkanäle auf den Programmnummern gespeichert sind, (PR), erscheint das Menü SENDER ORDNEN.

• Sie können jetzt mit der Bearbeitung der Programmnummern (PR) in der Funktion SENDER ORDNEN/MANUELL fortfahren. Für Einzelheiten lesen Sie bitte "SENDER ORDNEN/MANUELL" auf Seite 36.
• Wenn Sie die Funktion SENDER ORDNEN/MANUELL nicht benutzen möchten, fahren Sie mit den nächsten Schritten fort.

Wenn "ACI START/ACI WEITER" im Menü AUTO erscheint:

Sie können die Funktion ACI (Automatische Programmierung) verwenden, um die ACI-Daten zu dekodieren und die Registrierung aller Fernsehkanäle in kurzer Zeit zu beenden. Einzelheiten über die ACI-Funktion und ihre Verwendung siehe "Verwendung der ACI-Funktion" auf Seite 39. Wenn Sie die ACI-Funktion nicht verwenden möchten, drücken Sie die Tasten ▼/▲ zum Wählen von ACI WEITER und drücken dann die Taste OK.

4 Drücken Sie die Taste OK zur Anzeige des Menüs T-V LINK

T-V LINK DATENTRANSFER TV → VCR ZURÜCK TV/OK ENDE X3018-GE

5 Wenn Sie keinen T-V LINK-kompatiblen Videorekorder angeschlossen haben:

Drücken Sie die Taste TV, um das Menü T-V LINK zu verlassen.

Wenn Sie einen T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben:

Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 39, um die Programmnummer-Daten zu übertragen (PR).

• Wenn Ihr Fernseher aus dem Sendesignal den Namen des Fernsehsenders lesen kann, speichert er diesen automatisch (ID) unter der Programmnummer (PR), auf der der Kanal gespeichert wurde.
• Wenn der gewünschte Fernsehkanal auf keiner Programmnummer (PR) gespeichert wurde, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheiten lesen Sie bitte "SENDER ORDNEN/MANUELL" auf Seite 36.
• Der Fernsehkanal ist nicht unter einer Programmnummer gespeichert PR 0 (AV). Wenn Sie einen Fernsehkanal unter PR 0 (AV) einstellen möchten, stellen Sie diesen mit der Funktion MANUELL von Hand ein. Für Einzelheiten lesen Sie bitte "SENDER ORDNEN/MANUELL" auf Seite 36.

SENDER ORDNEN/MANUELL

Die Funktionen SENDER ORDNEN/MANUELL sind in zwei Typen unterteilt: Bearbeitung der aktuellen Programmnummern (PR) (SENDER ORDNEN-Funktionen) und manuelle Speicherung von Fernsehkanälen unter einer Programmnummer (PR) (MANUELL-Funktion). Zu den Funktionen im Einzelnen:

Vorsicht

• Mit den Funktionen VERSCH., LÖSCHEN oder EINFÜGEN überschreiben Sie die momentane Programmnummer-Liste (PR). Dadurch ändern sich auch die Programmnummern (PR) anderer Fernsehkanäle.
• Wenn Sie die Funktion MANUELL bei einem Sender benutzen, der mit der Funktion KINDERSICHERUNG gesperrt wurde, wird die Kindersicherung (KINDERSICHERUNG) für diesen Kanal aufgehoben.
• Wenn Sie die Funktion MANUELL bei einem Sender benutzen, bei dem DECODER (EXT-2) auf EIN gestellt ist, wird die DECODER (EXT-2)-Einstellung für diesen Sender auf AUS eingestellt.
• Wenn ein Sender bereits in PR 99 gespeichert wurde, wird der Fernsehkanal durch die Funktion EINFÜGEN gelöscht.

1 Wählen Sie SENDER ORDNEN/MANUELL und drücken Sie dann die Taste OK

SENDER ORDEN PR ID CH/CC 01 AID CH 21 02 CH 23 03 CH 23 04 CH 24 05 CH 25 06 CH 28 07 CC 01 08 CC 02 09 CC 03 (0) ZURUCK ID (1) EINFÜGEN (2) LOSCHEN (3) MANJELI (4) VERSCH. VERCH.

D0158 GE

• Als Programmnummer erscheint PR 0, "AV" in der Liste der Programmnummern (PR).
  • Die Nummer eines EXT-Anschlusses erscheint nicht in der Liste der Programmnummern (PR).
• Die CH/CC-Nummer gibt es ausschließlich in diesem Fernsehgerät, und sie entspricht der Kanalnummer eines Fernsehkanals. Für die Beziehung zwischen der Kanalnummer und der CH/CC-Nummer lesen Sie bitte “CH/CC-Nummern” auf Seite 43.

2 Lesen Sie die Bedienungsschritte der Funktion, die Sie bedienen möchten, und führen Sie die Schritte aus

VERSCH.:

Diese Funktion ändert die Programnummer (PR) eines Fernsehkanals.

ID:

Diese Funktion speichert einen Sendernamen (ID) für einen Fernschkanal.

EINFÜGEN:

Diese Funktion fügt der aktuellen Liste der Programmnummern (PR) anhand der CH/CC-Nummer einen neuen Fernsehkanal hinzu.

- Die EINFÜGEN-Funktion können Sie nicht benutzen, wenn Sie die Kanalnummer eines Fernsehsenders nicht kennen. Benutzen Sie die MANUELL-Funktion, um einen Fernsehkanal unter einer Programmnummer zu speichern (PR).

LÖSCHEN:

Diese Funktion löscht einen nicht benötigten Sender.

MANUELL:

Mit dieser Funktion speichern Sie einen neuen Fernsehsender von Hand unter einer Programmnummer (PR).

3 Drücken Sie die Taste OK, um die Einstellung abzuschließen

Das Menü T-V LINK erscheint.

4 Wenn Sie keinen T-V LINK-kompatiblen Videorekorder angeschlossen haben:

Drücken Sie die Taste TV, um das Menü T-V LINK zu verlassen.

Das Menü T-V LINK verschwindet, und alle Einstellungen sind abgeschlossen.

Wenn Sie einen T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 angeschlossen haben:

Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 39, um die Programmnummer-Daten an den Videorekorder zu übertragen (PR).

■ VERSCH.

1 Wählen Sie mit den Tasten ▼▲ einen Fernsehkanal

Mit jedem Druck auf die Tasten ▼/▲ ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

2 Drücken Sie die Taste ▶, um die Funktion VERSCH. auszulösen

SENDER ORD/EN PR ID CH / CC AV 01 ARD CH 21 02 CH 22 03 CH 23 04 CH 24 05 CH 25 06 CH 26 07 CC 32 08 CC 33 09 ZURJCK V OK SPEICH. CC 31

3 Drücken Sie die Tasten ▼, um eine neue Programmnummer (PR) zu wählen

Für Abbruch der VERSCH. Funktion:

Drücken Sie die Taste ⓘ (Information).

4 Drücken Sie die Taste ←, um die Programmnummer (PR) eines Fernsehkanals auf eine neue Programmnummer (PR) zu ändern

ID

1 Wählen Sie mit den Tasten ▼▲ einen Fernsehkanal

Mit jedem Druck auf die Tasten ▼/▲ ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

2 Drücken Sie die rote Taste, um die ID-Funktion zu starten

SENDER ORDEN PR ID CH / CC AV 01 AHD CH 21 02 CH 22 03 CH 23 04 CH 24 05 CH 25 06 CH 26 07 CC 01 08 CC 02 09 CC 03 (0) — ZURÜCK — ID LISTE (1) ☐ DSSRIDGE

3 Wählen Sie mit den Tasten ▼▲ das erste Zeichen des Kanalnamens (ID), den Sie dem Sender geben möchten

SENDER ORDEN PR ID CH / CC AV 01 A/ID CH 21 02 CH 22 03 CH 23 04 CH 24 05 CH 25 06 CH 26 07 M CC 01 08 CC 02 09 CC 03 ( ) → ZURÖCK → ID LISTE EXTRI

4 Drücken Sie die blaue Taste, so dass die Liste der Kanalnamen (ID LISTE) angezeigt wird

SENDER ORDEN PID ID CH / CC AV 01 AND CH 21 02 CH 22 03 CH 23 04 CH 24 05 CH 25 06 CH 26 07 M1 CC 01 08 CC 02 09 CC 03 ID LISTE M6 MDC MOM MDR MOVIE MTV MTV1 MTV2 MTV3 ( ) ZURJCK EV/EBT 003946

5 Wählen Sie mit den Tasten ▼▲▲ den Kanalnamen (ID)

Für Abbruch der ID Funktion:

Drücken Sie die Taste ⓘ (Information).

6 Drücken Sie die Taste OKK, um den Kanalnamen (ID) für den Fernsehkanal zu speichern

- Sie können Ihren eigenen Sendernamen (ID) für einen Fernschkanal speichern. Wenn Schritt 3 abgeschlossen ist, fahren Sie nicht mit Schritt 4 fort, sondern bewegen mit den Tasten ◀/▶ den Cursor und wählen mit den Tasten ▼/▲ ein Zeichen aus, bis der Name des Senders vollständig eingegeben ist (ID). Drücken Sie dann die Taste OK, um den Sendernamen (ID) für den Fernschkanal zu speichern.

EINFÜGEN

Vorbereitung:

- Es wird die CH/CC-Nummer benötigt, die ausschließlich in diesem Fernsehgerät existiert und der Kanalnummer eines Fernsehkanals entspricht. Suchen Sie die entsprechende CH/CC-Nummer in einer Tabelle "CH/CC-Nummern" auf Seite 43 mit den Nummern aller Fernsehkanäle.

• Wenn die Einstellung LAND nicht FRANCE ist, benutzen Sie eine zweistellige CH/CC-Nummer. Wenn LAND auf FRANCE steht, benutzen Sie eine dreistellige CH/CC-Nummer.
• Nur dann, wenn Sie einen Fernsehkanal (SECAM-L-System) eines französischen Senders hinzufügen, achten Sie darauf, dass LAND auf FRANCE Funktion steht. Wenn LAND nicht auf FRANCE steht, befolgen Sie die Erklärungen unter “Ändern der LAND-Einstellung” auf Seite 40 zur Änderung der LAND-Einstellung auf FRANCE, und starten Sie dann die Funktion EINFÜGEN.

1 Drücken Sie die Tasten ▼▼▲, um eine Programmnummer (PR) zu wählen, unter der Sie einen neuen Fernsehkanal speichern möchten

2 Drücken Sie die grüne Taste, und starten Sie die Funktion EINFÜGEN

SENDER ORDEN PR ID CH / CC AV 01 ARD CH 21 02 CH 22 03 CH 23 04 CH 24 05 CH 25 06 CH 26 07 CH ** 08 CC 32 09 CC 03 CH / CC ZURUCK 1V 2K 2 - +

3 Drücken Sie die Tasten ▼▲ zur Auswahl von "CC" oder "CH" entsprechend der CH/CC-Nummer des Fernsehkanals

Wenn LAND auf FRANCE eingestellt ist:

Wählen Sie "CH1", "CH2", "CC1" oder "CC2".

Für Abbruch der EINFÜGEN Funktion:

Drücken Sie die Taste ⓘ (Information).

4 Drücken Sie die Zifferntasten, um die verbleibende CH/CC-Nummer einzugeben

Das Fernschgerät schaltet in den Aufzeichnungsmodus. Wenn die Aufzeichnung beendet ist, erscheint das Bild des Fernsehkanals auf dem Bildschirm.

- Die CH/CC-Nummer gibt die Sendefrequenz des Fernsehsenders an. Wenn das Gerät den Fernsehsender bei der durch die CH/CC-Nummer angezeigten Frequenz nicht erkennen kann, erscheint das Bild für "kein Signal".

LÖSCHEN

1 Wählen Sie mit den Tasten ▼▲ einen Fernsehkanal

Mit jedem Druck auf die Tasten ▼/▲ ändert sich die Programmnummer (PR) und das Bild des Senders mit dieser Programmnummer (PR) wird angezeigt.

2 Löschen Sie den Fernsehkanal mit der gelben Taste

Der Fernsehkanal wird aus der Liste der Programmnummern (PR) gelöscht.

■ MANUELL

Vorbereitung:

- Nur dann, wenn Sie einen Fernsehkanal (SECAM-L-System) eines französischen Senders hinzufügen, achten Sie darauf, dass LAND auf FRANCEsteht. Wenn LAND nicht auf FRANCE steht, befolgen Sie die Erklärungen unter "Ändern der LAND-Einstellung" auf Seite 40 zur Änderung der LAND-Einstellung auf FRANCE, und starten Sie dann die Funktion MANUELL.

1 Drücken Sie die Tasten ▼, um eine Programmnummer (PR) zu wählen, unter der Sie einen neuen Fernsehkanal speichern möchten

2 Starten Sie die Funktion MANUELL mit der blauen Taste

Rechts neben der CH/CC-Nummer erscheint SYSTEM (die Fernsehnorm) des Fernsehkanals.

MANUELL PR ID CH / CC AV ARD CH 21 01 CH 22 02 CH 23 03 CH 24 04 CH 25 05 CH 26 06 07 CC 01 B/G 08 CC 02 09 CC 03 ( ) ZURÜCK TVRCS SYSTEM SUCHEN- SUCHEN- FEIN- FEIN-

Für Abbruch der MANUELL Funktion: Drücken Sie die Taste ⓘ (Information).

3 Drücken Sie die Taste ▶, um das SYSTEM (die Fernsehnorm) des zu speichernden Fernsehkanals zu wählen

Fernsehkanal (SECAM-L-System) eines französischen Senders:

Stellen Sie die Funktion SYSTEM auf "L". Wenn diese Funktion nicht auf "L" gestellt ist, können Sie den Fernsehkanal des SECAM-L-Systems nicht empfangen.

Andere Fernsehkanäle:

Wenn Sie die Fernsehnorm eines Kanals nicht genau kennen, stellen Sie SYSTEM auf "B/G" ein. Wenn "B/G" nicht richtig ist, führt dies zu falscher Tonwiedergabe, wenn das Gerät einen Fernsehkanal erkennt. Stellen Sie in diesem Fall SYSTEM erneut ein, so dass das Problem nicht fortbesteht.

4 Suchen Sie mit der grünen oder der roten Taste einen Fernsehkanal

Die Suche stoppt, sobald das Gerät einen Kanal gefunden hat. Daraufhin wird der Fernsehkanal angezeigt.

5 Drücken Sie so oft die grüne oder die rote Taste, bis Sie den gewünschten Sender gefunden haben

Bei schlechtem Empfang:

Drücken Sie die blaue oder die gelbe Taste, um den Kanal feinabzustimmen.

Wenn bei normalem Fernsehbild der Ton verzerrt klingt:

Die Einstellung SYSTEM ist vermutlich falsch. Drücken Sie die Taste ▶ und wählen Sie ein SYSTEM, bei dem der Ton normal klingt.

6 Drücken Sie die Taste OK und speichern Sie den Fernsehkanal unter einer Programmnummer (PR)

Es erscheint wieder das normale SENDER ORDNEN-Menü.

Verwendung der ACI-Funktion

Dieses Fernsehgerät hat eine ACI-Funktion, die ACI-(automatische Programmierung) Daten dekodiert. Mit der ACI-Funktion können alle Fernsehkanäle, die von Kabelfernsehsendern übertragen werden, schnell und richtig entsprechend den Daten des Kabelfernsehsenders gespeichert werden.

Vorsicht

- Wenn der Kabelfernsehsender ACI-Daten sendet und "ACI START/ACI WEITER" im Menü AUTO erscheint, ist die ACI-Funktion aktiviert. In allen anderen Fällen ist sie deaktiviert.

1 Drücken Sie die Tasten ▼, um ACI START zu wählen. Drücken Sie dann die Taste OK zum Starten der ACI-Funktion

Wenn Sie die ACI-Funktion nicht verwenden wollen:

Drücken Sie die Taste ▼/▲, um ACI WEITER zu wählen, und drücken Sie dann die Taste OK.

Wenn das Menü AUTO auf ein anderes Menü umwechselt:

Je nach Kabelfernsehsender kann ein Menü zur Auswahl eines Senders vorhanden sein, das vom Kabelfernsehsender eingerichtet ist.

Folgen Sie den Menüanzeigen and verwenden Sie die ◀/▶ und ▼/▲ Tasten zum Bedienen des Menüs. Nach der Einstellung drücken Sie die Taste OK.

Wenn "ACI FEHLER" im Menü AUTO gezeigt wird:

“ACI FEHLER” weist darauf hin, dass die ACI-Funktion nicht richtig arbeitet. Drücken Sie OK, um die ACI-Funktion erneut zu starten.

Wenn "ACI FEHLER" weiterhin erscheint, nachdem Sie mehrmals versucht haben, die ACI-Funktion zu starten, drücken Sie die ▶ Taste zum Starten der AUTO-Funktion. Es verursacht kein Problem, weil alle Fernsehkanäle unter den Programmnummern (PR) von der AUTO funktion registriert sind.

2 Wenn die Einstellungen beendet sind, erscheint das SENDER ORDNEN-Menü. Kehren Sie zu den Anweisungen zurück, die Sie vorher lasen, und setzen Sie die Bedienung fort

Wenn die "Grundeinstellungen" vorgenommen wurden:

Kehren Sie zurück zu Schritt 6 von "Grundeinstellungen" auf Seite 14.

Wenn die "AUTO" vorgenommen wurden:

Kehren Sie zurück zu Schritt 4 von "AUTO" auf Seite 35.

• Wenn Sie Fragen über Gegenstände im Senderwahlmenü oder zur Bedienung der Menüs haben, wenden Sie sich an Ihren Kabelfernsehsender.
• Wenn der Kabelempfang schlecht ist, arbeitet die ACI-Funktion nicht richtig.
• Wenn die ACI-Daten selbst fehlerhaft sind, kann der Fernsehkanal nicht richtig registriert werden. Schalten Sie in diesem Fall die ACI-Funktion aus (ACI WEITER) und verwenden die AUTO-Funktion. Alternativ können Sie die Funktion SENDER ORDNEN/MANUELL zum Korrigieren der Programmnummern (PR) verwenden.

Herunterladen (Download) der Daten zum Videorekorder

Sie können die aktuellen Daten aller Programmnummern (PR) mit der Funktion T-V LINK an den Videorekorder senden.

Vorsicht

• Nur wenn ein T-V LINK-kompatibler Videorekorder an der Buchse EXT-2 angeschlossen ist, ist diese Funktion möglich.
• Nur wenn das Menü T-V LINK angezeigt wird, ist diese Funktion eingeschaltet.

1 Schalten Sie den Videorekorder ein

2 Drücken Sie die Taste OK

Die Datenübertragung beginnt.

Das T-V LINK-Menü verschwindet, sobald die Übertragung beendet ist.

Wenn vom Menü T-V LINK auf ein anderes Menü gewechselt wird:

Die Menübedienung am Fernseher ist nun abgeschlossen, und es erfolgt die rekorderseitige Menübedienung. Lesen Sie die Anleitung Ihres Videorekorders und fahren Sie mit dessen Bedienung fort.

Wenn "FUNKTION NICHT VERFÜGBAR" im T-V LINK-Menü erscheint, achten Sie darauf, dass die folgenden drei Einträge richtig sind, und drücken die Taste OK, um die Datenübertragung erneut zu beginnen.

• Wurde ein T-V LINK-kompatibler Videorekorder an der Buchse EXT-2 angeschlossen?
• Ist der Videorekorder eingeschaltet?
• Weist das SCART-Kabel, das den Anschluss EXT-2 mit dem T-V LINK-kompatiblen Videorekorder verbindet, alle richtigen Verbindungen auf?

Ändern der LAND-Einstellung

Nachdem die Funktion AUTO abgeschlossen ist, können Sie mit der Funktion AUTO das bereits eingestellte Land ändern.

Beim Speichern von Fernsehkanälen für französische Sender (SECAM-L-System) führen Sie folgende Schritte aus, um das Land zu ändern.

1 Anzeigen des Menüs PROGRAMMIERUNG Wenn das Menü SENDER ORDNEN gerade angezeigt wird:

Drücken Sie die Taste ① (Information), um zum Menü PROGRAMMIERUNG zurückzukehren.

2 Drücken Sie die Tasten ▼, um AUTO zu wählen. Drücken Sie dann die Taste OK

Das Menü LAND erscheint als Untermenü der Funktion AUTO.

Es gibt zwei LAND-Menüs. Durch Drücken der gelben Taste wird das LAND-Menü wie folgt umgeschaltet:

3 Wählen Sie mit den Tasten ◀◀▶ und ▼/▲ ein Land aus

4 Drücken Sie die Taste OK, um die Einstellung abzuschließen

Das Menü verschwindet.

Für die Rückkehr zum PROGRAMMIERUNG-Menü vom LAND-Menü aus:

Drücken Sie die Taste ① (Information) anstelle der Taste OK.

Verwendung der DECODER (EXT-2)-Funktion

Wenn Sie einen Decoder anschließen, während am Eingang T-V LINK ein EXT-2-kompatibler Videorekorder angeschlossen ist, müssen Sie die Funktion DECODER (EXT-2) nutzen, um die verschlüsselten Videosignale zu dekodieren.

1 Schalten Sie den Decoder ein

2 Rufen Sie einen Fernsehkanal auf, den Ihr Decoder dekodieren kann

Auch dann, wenn der Decoder funktioniert, erscheint zu diesem Zeitpunkt noch ein verschlüsseltes Bild.

3 Drücken Sie die Taste OK zur Anzeige des Menüs MENUE

Das Menü MENUE (Hauptmenü) erscheint.

4 Drücken Sie die Tasten ▼, um FUNKTIONEN zu wählen. Drücken Sie dann die Taste OK

Das Menü FUNKTIONEN erscheint.

FUNKTIONEN SLEEP TIMER BLAUBILD KINDERSICHERUNG DECODER(EXT.2) REFRESH SCHNEE ZURÜCK

5 Drücken Sie die Tasten ▼, um DECODER (EXT-2) zu wählen. Drücken Sie dann die Tasten ◀/▶, um EIN zu wählen

Das dekodierte Bild erscheint.

Für Abbruch der DECODER (EXT-2) Funktion:

Drücken Sie die Tasten ◀/▶, um AUS zu wählen.

6 Drücken Sie die Taste COOK, um die Einstellung abzuschließen

Das Menü T-V LINK erscheint.

7 Befolgen Sie die Bedienungsschritte unter "Herunterladen (Download) der Daten zum Videorekorder" auf Seite 39, um die Programmnummer-Daten an den Videorekorder zu übertragen (PR)

8 Wenn es noch weitere Fernsehkanäle gibt, die Ihr Decoder dekodieren kann, wiederholen Sie Schritte 2 bis 7

Wenn aus irgend einem Grund die DECODER (EXT-2)-Funktion auf "EIN" eingestellt wurde, der Kanal jedoch nicht dekodiert werden kann, prüfen Sie Folgendes:

• Wurde der Decoder nach den Anleitungen des Rekorders und des Decoders richtig an den Videorekorder angeschlossen?
• Ist der Decoder eingeschaltet?
• Kann der betreffende Fernsehkanal von Ihrem Decoder entschlüsselt werden?
• Müssen Sie die Einstellungen am Videorekorder ändern, um den Decoder anzuschließen? Prüfen Sie, ob der Videorekorder richtig eingestellt ist, indem Sie nochmals in der Anleitung des Rekorders nachschlagen.

Anschluss externer Geräte

Schließen Sie die Geräte unter Beachtung der folgenden Anschlussdiagramme an Ihrem Fernseher an.

Bevor Sie Verbindungen herstellen:

• Lesen Sie die Anleitungen aller beteiligten Geräte. Abhängig von den Geräten unterscheidet sich die Anschlussmethode von den gezeigten Lösungen. Zusätzlich ist es eventuell nötig, Einstellungen an den Geräten zu ändern, um eine einwandfreie Funktion zu gewährleisten.
• Schalten Sie alle Geräte einschließlich des Fernsehers aus.
• Im Abschnitt "Technische Daten" auf Seite 46 erfahren Sie Einzelheiten zu den EXT-Anschlüssen. Wenn Sie ein Gerät anschließen, das im folgenden Anschlussdiagramm nicht aufgeführt ist, schauen Sie in der Tabelle nach, um den am besten geeigneten EXT-Anschluss zu ermitteln.
• Beachten Sie, dass die Anschlusskabel nicht mitgeliefert werden.

①Videorekorder (Composite-Signal) ②Videorekorder (Composite/S-VIDEO-Signal) ③T-V LINK-kompatibler Videorekorder (Composite-/S-VIDEO-Signal)

④Decoder

⑤DVD-Spieler (Composite-/S-VIDEO-Signal)

⑥DVD-Spieler (Composite-/RGB-Signal)

⑦DVD Player (Composite-Videosignale; Pr/Pb/Y)

⑧Spielekonsole (Composite/RGB-Signal)

⑨Spielekonsole (Composite/S-VIDEO-Signal)

⑩Kopfhörer

⑪Camcorder (Composite/S-VIDEO-Signal)

⑫SCART-Kabel

⑬ Audiokabel

⑭Videokabel

⑮S-VIDEO-Kabel

⑯Komponenten-Anschlusskabel

■ Geräte, die das S-VIDEO-Signal (Y/C-Signal) z.B. von einem Videorekorder S-VHS ausgeben können

Schließen Sie das Gerät an einen EXT-Anschluss (mit Ausnahme des EXT-1-Anschlusses) an. Sie können ein Video-Eingangssignal aus dem S-VIDEO-Signal (Y/C-Signal) und dem normalen Videosignal (Composite Video) auswählen. Für Einzelheiten zum Betrieb des Gerätes lesen Sie bitte "S-IN (S-VIDEO-Eingang)" auf Seite 31.

■ T-V LINK-kompatibler Videorekorder

Achten Sie darauf, den T-V LINK-kompatiblen Videorekorder an der Buchse EXT-2 anzuschließen. Wenn Sie dies nicht tun, T-V LINK funktioniert der Rekorder nicht richtig.

- Achten Sie beim Anschluss eines T-V LINK-kompatiblen Videorekorders an der Buchse EXT-2 darauf, dass der Decoder an den Rekorder angeschlossen wird. Wenn nicht, arbeitet die T-V LINK-Funktion nicht richtig. Nachdem Sie die Fernsehkanäle auf Programmnummern (PR) gespeichert haben, stellen Sie die Funktion DECODER (EXT-2) bei der Programmnummer (PR) auf EIN, so dass ein verschlüsselter Kanal entschlüsselt wird. Näheres zur Bedienung erfahren Sie unter "Verwendung der DECODER (EXT-2)-Funktion" auf Seite 40.

■ Anschluss von Kopfhörern

Schließen Sie einen Kopfhörer mit Stereo-Miniklinkenstecker (3,5 mm Durchmesser) an der Kopfhörerbuchse an der Empfängerrückseite an.

- Die Kopfhörerlautstärke wird im Menü "KOPFHÖRER" eingestellt (siehe Seite 30).

■ Video-/Tonsignalausgabe an der Buchse EXT-2

Sie können beliebig auf die Ausgabe des Video-/Tonsignal an der Buchse EXT-2 umschalten. Dies ist sinnvoll, wenn Sie das Video-/Audiosignal von einem anderen Gerät auf dem Videorekorder aufnehmen möchten, der am Anschluss EXT-2 angeschlossen ist. Näheres zur Bedienung erfahren Sie unter "ÜBERSPIELEN" auf Seite 31.

■ Ausgabe des Fernsehsignals an der Buchse EXT-1

Bild und Ton des momentan gewählten Fernsehkanals werden ständig an der Buchse EXT-1 ausgegeben.

• Wenn Sie die Programmnummer (PR) umschalten, ändert sich auch die Ausgabe an der Buchse EXT-1.
• Das Video-/Tonsignal von einem EXT-Anschluss kann nicht ausgegeben werden.
• Videotext kann nicht ausgegeben werden.

■ Anschließen von Lautsprechern/Verstärker

Schließen Sie unter Beachtung der Anschlußzeichnung für Audiogeräte die gewünschten Audiogeräte am Fernsehgerät an.

Zur Tonwiedergabe können Sie anstelle der TV-Lautsprecher externe Frontlautsprecher verwenden.

Bevor Sie Verbindungen herstellen:

• Lesen Sie die mit dem Verstärker und den Lautsprechern mitgelieferten Anleitungen.
• Schalten Sie das Fernsehgerät und den Verstärker aus.
• Um magnetische Einflüsse der Lautsprecher auf den Bildschirm zu vermeiden, sollten Sie magnetisch abgeschirmte Frontlautsprecher verwenden.
• Beachten Sie, dass die Anschlusskabel nicht mitgeliefert werden.

Rückseite des Empfängers L 2 R 1 EXT-3 S Y EXT-4 AUDIO OUT

1 Verstärker
2 Externe Lautsprecher (magnetisch abgeschirmt)

• Die Wiedergabe an der AUDIO OUT-Buchse wird beim Anschluß eines Kopfhörers an den Fernseher nicht unterbrochen. Die Tonwiedergabe über die Frontlautsprecher kann auch durch den Anschluß eines Kopfhörers am Fernseher nicht abgeschaltet werden.
• Stellen Sie die Lautstärke des externen Verstärker-/Lautsprechersystems dort ein.

Wenn Sie die EINFÜGEN-Funktion (beschrieben unter Seite 37) benutzen möchten, finden Sie mit Hilfe dieser Tabelle die CH/CC-Nummer heraus, die der Kanalnummer des Fernsehkanals entspricht.

CH Kanal		CH Kanal		CC Kanal		CC Kanal
CH 02 / CH 202 E2, R1		CH 40 / CH 240 E40, R40		CC 01 / CC 201 S1		CC 31 / CC 231 S31
CH 03 / CH 203 E3, ITALIEN A		CH 41 / CH 241 E41, R41		CC 02 / CC 202 S2		CC 32 / CC 232 S32
CH 04 / CH 204 E4, ITALIEN B, R2		CH 42 / CH 242 E42, R42		CC 03 / CC 203 S3		CC 33 / CC 233 S33
CH 05 / CH 205 E5, ITALIEN D, R6		CH 43 / CH 243 E43, R43		CC 04 / CC 204 S4		CC 34 / CC 234 S34
CH 06 / CH 206 E6, ITALIEN E, R7		CH 44 / CH 244 E44, R44		CC 05 / CC 205 S5		CC 35 / CC 235 S35
CH 07 / CH 207 E7, ITALIEN F, R8		CH 45 / CH 245 E45, R45		CC 06 / CC 206 S6		CC 36 / CC 236 S36
CH 08 / CH 208 E8, R9		CH 46 / CH 246 E46, R46		CC 07 / CC 207 S7		CC 37 / CC 237 S37
CH 09 / CH 209 E9, ITALIEN G		CH 47 / CH 247 E47, R47		CC 08 / CC 208 S8		CC 38 / CC 238 S38
CH 10 / CH 210 E10, ITALIEN H, R10		CH 48 / CH 248 E48, R48		CC 09 / CC 209 S9		CC 39 / CC 239 S39
CH 11 / CH 211 E11, ITALIEN H+1, R11		CH 49 / CH 249 E49, R49		CC 10 / CC 210 S10		CC 40 / CC 240 S40
CH 12 / CH 212 E12, ITALIEN H+2, R12		CH 50 / CH 250 E50, R50		CC 11 / CC 211 S11		CC 41 / CC 241 S41
CH 21 / CH 221 E21, R21		CH 51 / CH 251 E51, R51		CC 12 / CC 212 S12		CC 75 / CC 275 X
CH 22 / CH 222 E22, R22		CH 52 / CH 252 E52, R52		CC 13 / CC 213 S13		CC 76 / CC 276 Y, R3
CH 23 / CH 223 E23, R23		CH 53 / CH 253 E53, R53		CC 14 / CC 214 S14		CC 77 / CC 277 Z, ITALIEN C, R4
CH 24 / CH 224 E24, R24		CH 54 / CH 254 E54, R54		CC 15 / CC 215 S15		CC 78 / CC 278 Z+1, R5
CH 25 / CH 225 E25, R25		CH 55 / CH 255 E55, R55		CC 16 / CC 216 S16		CC 79 / CC 279 Z+2
CH 26 / CH 226 E26, R26		CH 56 / CH 256 E56, R56		CC 17 / CC 217 S17
CH 27 / CH 227 E27, R27		CH 57 / CH 257 E57, R57		CC 18 / CC 218 S18
CH 28 / CH 228 E28, R28		CH 58 / CH 258 E58, R58		CC 19 / CC 219 S19
CH 29 / CH 229 E29, R29		CH 59 / CH 259 E59, R59		CC 20 / CC 220 S20
CH 30 / CH 230 E30, R30		CH 60 / CH 260 E60, R60		CC 21 / CC 221 S21
CH 31 / CH 231 E31, R31		CH 61 / CH 261 E61, R61		CC 22 / CC 222 S22
CH 32 / CH 232 E32, R32		CH 62 / CH 262 E62, R62		CC 23 / CC 223 S23
CH 33 / CH 233 E33, R33		CH 63 / CH 263 E63, R63		CC 24 / CC 224 S24
CH 34 / CH 234 E34, R34		CH 64 / CH 264 E64, R64		CC 25 / CC 225 S25
CH 35 / CH 235 E35, R35		CH 65 / CH 265 E65, R65		CC 26 / CC 226 S26
CH 36 / CH 236 E36, R36		CH 66 / CH 266 E66, R66		CC 27 / CC 227 S27
CH 37 / CH 237 E37, R37		CH 67 / CH 267 E67, R67		CC 28 / CC 228 S28
CH 38 / CH 238 E38, R38		CH 68 / CH 268 E68, R68		CC 29 / CC 229 S29
CH 39 / CH 239 E39, R39		CH 69 / CH 269 E69, R69		CC 30 / CC 230 S30
CH Kanal		CH Kanal		CC Frequenz (MHz)		CC Frequenz (MHz)
CH 102 F2		CH 141 F41		CC 110 116 - 124		CC 152 391 - 399
CH 103 F3		CH 142 F42		CC 111 124 - 132		CC 153 399 - 407
CH 104 F4		CH 143 F43		CC 112 132 - 140		CC 154 407 - 415
CH 105 F5		CH 144 F44		CC 113 140 - 148		CC 155 415 - 423
CH 106 F6		CH 145 F45		CC 114 148 - 156		CC 156 423 - 431
CH 107 F7		CH 146 F46		CC 115 156 - 164		CC 157 431 - 439
CH 108 F8		CH 147 F47		CC 116 164 - 172		CC 158 439 - 447
CH 109 F9		CH 148 F48		CC 123 220 - 228		CC 159 447 - 455
CH 110 F10		CH 149 F49		CC 124 228 - 236		CC 160 455 - 463
CH 121 F21		CH 150 F50		CC 125 236 - 244		CC 161 463 - 469
CH 122 F22		CH 151 F51		CC 126 244 - 252
CH 123 F23		CH 152 F52		CC 127 252 - 260
CH 124 F24		CH 153 F53		CC 128 260 - 268
CH 125 F25		CH 154 F54		CC 129 268 - 276
CH 126 F26		CH 155 F55		CC 130 276 - 284
CH 127 F27		CH 156 F56		CC 131 284 - 292
CH 128 F28		CH 157 F57		CC 132 292 - 300
CH 129 F29		CH 158 F58		CC 133 300 - 306
CH 130 F30		CH 159 F59		CC 141 306 - 311
CH 131 F31		CH 160 F60		CC 142 311 - 319
CH 132 F32		CH 161 F61		CC 143 319 - 327
CH 133 F33		CH 162 F62		CC 144 327 - 335
CH 134 F34		CH 163 F63		CC 145 335 - 343
CH 135 F35		CH 164 F64		CC 146 343 - 351
CH 136 F36		CH 165 F65		CC 147 351 - 359
CH 137 F37		CH 166 F66		CC 148 359 - 367
CH 138 F38		CH 167 F67		CC 149 367 - 375
CH 139 F39		CH 168 F68		CC 150 375 - 383
CH 140 F40		CH 169 F69		CC 151 383 - 391

• Wenn zwei CH/CC-Nummern ein und derselben Kanalnummer entsprechen, wählen Sie in Übereinstimmung mit der aktuellen Einstellung unter LAND eine der beiden Nummern. Wenn die Einstellung LAND nicht FRANCE ist, benutzen Sie eine dreistellige CH/CC-Nummer. Wenn LAND auf FRANCE steht, benutzen Sie eine dreistellige CH/CC-Nummer.
• Finden Sie die CH/CC-Nummer (CC110 bis CC161), die dem Fernsehkanal (SECAM-L-System) eines französischen Kabelsenders entspricht, auf Grundlage der Sendefrequenz des Fernsehkanals. Wenn Sie die Sendefrequenz nicht kennen, wenden Sie sich bitte an den Kabelsender.
• Die CH/CC-Nummern von CH102-CH169 und CC110-CC161 entsprechen den Fernsehkanälen, die im SECAM-L-System gesendet werden. Die anderen CH/CC-Nummern entsprechen den Fernsehkanälen, die im SECAM-L-System gesendet werden.

Wenn bei der Benutzung Ihres Fernschgerätes ein Problem auftreten sollte, lesen Sie bitte sorgfältig diese "Problemlösungen" durch, bevor Sie das Gerät in Reparatur geben. Eventuell können Sie das Problem leicht selbst beheben. Wenn z. B. der Netzstecker nicht in der Steckdose steckt, oder, wenn es Probleme mit der Empfangsantenne gibt, könnten Sie irrtümlicherweise annehmen, dass der Fernseher defekt ist.

Wichtig:

• Diese Hinweise zu Problemlösungen gelten nur für Probleme, deren Gründe nicht leicht zu bestimmen sind. Wenn bei der Bedienung einer Funktion eine Frage auftaucht, lesen Sie die entsprechenden Seiten mit den Bedienungsschritten sorgfältig nach; diese Beschreibungen finden Sie nicht hier unter den Problemlösungen.
• Wenn Sie die hier und bei den Funktionsbeschreibungen gegebenen Abschnitte ohne Erfolg durchgelesen und nachvollzogen haben, ziehen Sie den Netzstecker aus der Steckdose und lassen Sie Ihr Gerät reparieren. Versuchen Sie nicht, das Gerät selbst zu reparieren, und entfernen Sie keinesfalls die hintere Abdeckung.

■ Wenn Sie Ihr Fernsehgerät nicht einschalten können

- Sind die Netzstecker der Netzkabel von Fernseher und Empfänger in zwei geeignete Netzsteckdosen gesteckt?

■ Kein Bild/kein Ton

• Haben Sie einen Fernschkanal gewählt, der sehr schlecht empfangen wird? In diesem Fall wird die Funktion BLAU-BILD eingeschaltet, der gesamte Bildscirm wird blau, und der Ton wird stumm geschaltet. Wenn Sie den Kanal trotz des schlechten Empfangs sehen möchten, folgen Sie den Schritten unter "BLAU-BILD" auf Seite 33, um die Einstellung der Funktion BLAU-BILD zu AUS zu ändern.
• Haben Sie die LAUTSPRECHER-Funktion auf AUS geschaltet? Folgen Sie den Beschreibungen unter "LAUTSPRECHER" auf Seite 29 zum Aufruf der LAUTSPRECHER-Funktion, um das Problem zu beheben.
• Wenn die Einstellung SYSTEM bei einem Fernsehkanal nicht richtig ist, kann es passieren, dass der Ton für diesen Kanal nicht ausgegeben wird. Folgen Sie den Beschreibungen unter "SENDER ORDNEN/MANUELL" auf Seite 36 zum Aufruf der MANUELL-Funktion, um die Einstellung SYSTEM zu ändern.

■ Schlechtes Bild

• Wenn Bildrauschen (Schnee) das Bild stark beeinträchtigt, gibt es ein Problem mit der Antenne oder dem Zuleitungskabel. Prüfen Sie folgende Dinge, um dieses Problem zu beseitigen:
  Sind Fernsehgerät und Antenne richtig miteinander verbunden? Wurde das Antennenkabel beschädigt? Ist die Antenne richtig ausgerichtet? Ist die Antenne selbst eventuell defekt?

- Wenn der Fernseher bzw. die Antenne Störungen von anderen Geräten empfängt, können Streifen oder Bildrauschen im Fernsehbild auftreten. Benutzen Sie Geräte wie Verstärker, Computer, Geräte mit Elektromotoren (Föhn) in größerem Abstand zu Ihrem Fernseher oder an anderen Aufstellorten. Wenn die Antenne Störungen von einem Sendeturm oder einer Hochspannungsleitung empfängt, wenden Sie sich bitte an Ihren örtlichen Händler.

- Wenn die Antenne Reflektionen von Signalen an Bergoder Hauswänden empfängt, können Doppelbilder (Geisterbild) entstehen. Ändern Sie in diesem Fall die Ausrichtung der Antenne, ooder ersetzen Sie die Antenne gegen eine andere mit besserer Richtwirkung.

- Sind Ihre EMPFANGSSYSTEM-Einstellungen des Fernsehkanals richtig? Folgen Sie der Beschreibung unter "EMPFANGSSYSTEM" auf Seite 27, um dieses Problem zu beseitigen.

- Wurde FARBE oder HELLIGKEIT richtig eingestellt? Folgen Sie der Beschreibung unter "Bildeinstellung" auf Seite 25, um dies richtig einzustellen.

- Die Aufnahme von Videotext auf Videoband wird nicht empfohlen, da dieses Signal eventuell nicht richtig aufgezeichnet wird.

- Beim Ansehen von Bildern von kommerziell erhältlicher Videosoftware oder von nicht korrekt aufgenommenen Videobändern kann der obere Teil des Bildes verzerrt sein. Dies ist durch den Zustand des Videosignals bedingt und ist keine Fehlfunktion.

■ Schlechter Klang

• Haben Sie TIEFEN und HÖHEN richtig eingestellt? Wenn nicht, folgen Sie der Beschreibung unter "Toneinstellungen" auf Seite 29, um dies richtig einzustellen.
• Bei schlechtem Fernsehempfang leidet auch die Übertragung stereophoner oder zweikanaliger Tonsignale. Folgen Sie in diesem Fall den unter "STEREO / I • II" auf Seite 29 angegebenen Schritten, um de Tonwiedergabe durch Umschaltung auf Mono zu verbessern.

■ Keine Bedienung möglich

- Sind die Batterien der Fernbedienung leer? Folgen Sie den Beschreibungen unter "Einsetzen der Batterien in die Fernbedienung" auf Seite 7 und ersetzen Sie sie durch neue Batterien, um das Problem zu beheben.

- Haben Sie die Fernbedienung seitlich oder hinter dem Fernseher oder aus einer Entfernung von mehr als 7 Metern bedient? Betätigen Sie die Fernbedienung direkt vor dem Fernseher oder aus einer Entfernung von weniger als 7 Metern, um das Problem zu lösen.

- Wenn Sie Videotext sehen können Sie die Menüs nicht bedienen. Drücken Sie die Taste TV, um zurück auf normalen Fernsehbetrieb zu schalten, so dass Sie die Menüs wieder bedienen können.

- Sollte das Fernsehgerät plötzlich nicht mehr reagieren, ziehen Sie die Netzkabel von Fernseher und Empfänger aus den jeweiligen Netzsteckdosen heraus. Schließen Sie beide Netzkabel nach kurzer Zeit wieder an, um das Gerät wieder einzuschalten. Wenn das Gerät in den normalen Betriebszustand zurückkehrt, liegt keine Fehlfunktion vor.

■ Verschiedenes

• Wenn die Funktion SLEEP TIMER aktiv ist, schaltet sich das Gerät automatisch aus. Wenn dies passiert, drücken Sie die Taste ⏻/I (Standby), um den Fernseher wieder einzuschalten. Wenn sich das Gerät nun wieder normal verhält, liegt keine Fehlfunktion vor.
• Wenn ein WSS-Signal im Sendesignal oder ein Signal vom externen Gerät enthalten ist, oder wenn das Fernsehgerät ein Steuersignal von einem externen Gerät erhält, wird der ZOOM-Modus automatisch umgestellt. Wenn Sie in den vorherigen ZOOM-Modus zurückschalten möchten, drücken Sie die Taste ZOOM zum erneuten Anwählen des ZOOM-Modus.
• Es dauert eine kurze Zeit von der Durchführung einer Bedienung, z.B. ein Kanalwechsel, bis zur Bildanzeige. Dies ist keine Fehlfunktion. Diese Zeit ist zur Stabilisierung des Bildes erforderlich, bevor das Bild angezeigt werden kann.
• Durch Temperaturänderungen kann es sein, dass Ihr Fernsehgerät ein Knacken erzeugt. Wenn Bild und Ton nach einem lauten Knacken weiterhin normal sind, ist dies kein Grund zur Beunruhigung. Wenn Sie bei der Benutzung Ihres Fernsehers des öfteren Knackgeräusche hören, können auch andere Gründe angenommen werden. Als Vorsichtsmaßnahme sollten Sie sich an einen Techniker wenden, der dieses Phänomen begutachtet.
• Im Zwillingsbild-Modus kann das Nebenbild verschwinden, wenn das externe Gerät bedient wird. Drücken Sie in diesem Fall erneut die Taste PIP, so dass das Nebenbild wieder angezeigt wird.
• Die Kopfhörerlautstärke wird im Menü "KOPFHÖRER" eingestellt. Sie kann nicht mit den Tasten ◀/▶ oder △ (Lautstärke) -/+ eingestellt werden.
• Wenn TV LAUTSPRECHER im Menü "KOPFHÖRER" EIN steht (cingeschaltet), wird der Ton von den Fernsehlautsprechern ausgegeben, auch wenn Kopfhörer angeschlossen werden. Wenn die Fernsehlautsprecher kein Tonsignal ausgeben sollen, schalten Sie diese Einstellung AUS.

Technische Daten

Eintrag\Modell	PD-42D30ES PD-35D30ES
Sendesysteme CCIR B/G, I, D/K, L
Fernsehnormen PAL, SECAM	Die Anschlüsse EXT unterstützen auch das NTSC 3.58/4.43 MHz-System.
Kanäle und Frequenzen	E2-E12, E21-E69, S1-S41, X, Y, Z, Z+1, Z+2, ITALIEN A-H, ITALIEN H+1, ITALIEN H+2, F2-F10, F21-F69, R1-R12, R21-R69Französischer Kabelkanal der Sendefrequenzen 116 - 172 MHz und 220 - 469 MHz
Tonsysteme im Multiplex-Verfahren	A2 (B/G, D/K), NICAM (B/G, I, D/K, L)-System
Videotextsysteme FLOF (Fastext),	TOP, WST (Welt-Standardsystem)
Netzstromdaten 110 - 240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme Fernsehgerät:	Durchschnitt: 338 W, Bereitschaft: 0,5 W	Fernsehgerät:Durchschnitt: 243 W, Bereitschaft: 0,5 W
	Empfänger:Durchschnitt: 35 W, Bereitschaft: 2,4 W
Bildgröße	Sichtbarer Bereich 105,7 cm (Bildschirmdiagonale)	Sichtbarer Bereich 90,2 cm (Bildschirmdiagonale)
Tonausgabe	Nominelle Ausgangsleistung: 10 W + 10 W + 15 W (Tieftöner)
Lautsprecher	DD-Lautsprecher ((9,5 cm × 1 cm) oval × 1) × 2Subwoofer (16 cm Tieftöner × 1) × 1
EXT-1-Anschluss Eurobuchse (21-Pol-SCART-Buchse)Video-Eingang, Audioeingänge L/R und RGB-Eingänge sind vorhanden.Ausgänge für das Fernsehsignal (Video und Audio L/R) sind vorhanden.
EXT-2-Anschluss Eurobuchse (21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C) -Eingang, Audioeingänge L/R und RGB-Eingänge sind vorhanden.Video- und Audioausgänge (L/R) sind vorhanden.T-V LINK-Funktionen sind vorhanden.
EXT-3-Anschluss Eurobuchse (21-Pol-SCART-Buchse)Video-Eingang, S-VIDEO (Y/C) -Eingang und Audioeingänge L/R sind vorhanden.
EXT-4-Anschluss Cinch-Buchsen × 5Eingänge für Composite Video (Pr, Pb, Y) und Audio L/R sind vorhanden.progressive-scanning-Signale (625p oder 525p) sind verfügbar.
EXT-5-Anschluss Cinch-Buchsen × 3S-VIDEO Anschluss × 1Video-Eingang, S-VIDEO (Y/C) -Eingang und Audioeingänge L/R sind vorhanden.
AUDIO OUT-Anschluss Cinch-Buchsen × 2Audio-Ausgänge L/R sind vorhanden.
Kopfhörerbuchse Stereo-Miniklinke (3,5 mm Durchmesser)
Abmessungen (B × H × T)	Fernsehgerät: 1035 mm × 640 mm × 98 mm1123 mm × 640 mm × 98 mm(bei montierten DD-Lautsprechern)DD-Lautsprecher: 42 mm × 639 mm × 54 mm	Fernsehgerät: 887 mm × 545 mm × 99 mm975 mm × 545 mm × 103 mm(bei montierten DD-Lautsprechern)DD-Lautsprecher: 42 mm × 545 mm × 54 mm
	Empfänger: 435 mm × 99 mm × 382 mmSubwoofer: 435 mm × 230 mm × 126 mm
Gewicht	Fernsehgerät: 33,0 kg35,5 kg(bei montierten DD-Lautsprechern)DD-Lautsprecher: 0,8 kg (ohne Montagematerial)	Fernsehgerät: 27,2 kg29,3 kg(bei montierten DD-Lautsprechern)DD-Lautsprecher: 0,7 kg (ohne Montagematerial)
	Empfänger: 5,3 kgSubwoofer: 3,7 kg
Zubehör	Lesen Sie "Paketinhalt prüfen" auf Seite 5.

Das Design und die Technischen Daten können sich ohne Ankündigung ändern.

Die Bilder, die mit Hilfe der Funktionen ZOOM auf diesem Fernsehgerät dargestellt werden, dürfen ohne Erlaubnis der Urheber des Originalbildmaterials nicht für gewerbliche oder Demonstrationszwecke an öffentlichen Orten (Cafes, Hotels usw.) gezeigt werden, da dies eine Verletzung des Urheberrechts darstellt.
