| Produkttyp | Fernseher (CRT) |
| Modell | HITACHI CL28WF530AN |
| Bildröhre | 66 cm (Diagonale) |
| Abmessungen (B x T x H) | 790 x 525 x 516 mm |
| Gewicht | ca. 28 kg |
| Stromversorgung | 220–240 V, 50 Hz |
| Leistungsaufnahme | ca. 120 W (Betrieb), < 1 W (Standby) |
| Integrierte Lautsprecher | 2 × 8 Ω, 15 W |
| Fernbedienung | 2 × AA-Batterien (HITACHI R6P oder gleichwertig) |
| Anschlüsse (Rückseite) | 3× Scart (AV1, AV2, AV4), HF-Antenne (75 Ω), Audio-Ausgang (Cinch) |
| Anschlüsse (Vorderseite) | S-VHS, Audio/Video (Cinch), Kopfhörer (3,5 mm) |
| Viewlink (Q-Link, Data-Logic etc.) | Ja, kompatibel mit HITACHI und anderen Marken |
| Teletext | Ja, mit Fastext und Favoritenseiten |
| Bildformate | 4:3, 16:9, 14:9, Panorama, Zoom, Auto-Format |
| Bildeinstellungen | Helligkeit, Kontrast, Farbe, Schärfe, Farbtemperatur, Rauschminderung, CTI, VM, Black Stretch, DST, Farbton (NTSC) |
| Toneinstellungen | Lautstärke, Balance, Loudness, Equalizer (5 Bänder), NICAM Stereo, Pseudo-Stereo |
| Timer-Funktionen | Ausschaltautomatik (5–120 Min.), OSD-Einstellungen |
| Kindersicherung | Kundenkennung mit Passwort, Programm sperren |
| Programmverwaltung | Automatische und manuelle Sendersuche, Programmreihenfolge, Programmnamen, Download (Viewlink) |
| Reinigung | Bildschirm mit weichem, feuchtem Tuch und milder Seife; keine scheuernden Reiniger |
| Garantie | 12 Monate ab Kaufdatum (nur bei autorisiertem Händler) |
| Reparierbarkeit | Nur durch autorisierten HITACHI-Händler; keine Eigenreparatur |
| Umwelthinweise | ISO 14001 zertifiziert; Standby-Verbrauch minimieren |
Häufig gestellte Fragen - CL28WF530AN HITACHI
Benutzerfragen zu CL28WF530AN HITACHI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernseher kostenlos im PDF-Format! Finden Sie Ihr Handbuch CL28WF530AN - HITACHI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CL28WF530AN von der Marke HITACHI.
BEDIENUNGSANLEITUNG CL28WF530AN HITACHI
Sehr geehrter HITACHI-Kunde,
wir gratulieren Ihnen zum Kauf dieses HITACHI-TV-Gerätes, in dem Sie den neuesten Stand der Technik verwirklicht finden. TV-Geräte von HITACHI sind für ihre herausragenden Bild- und Tonfähigkeiten und ihre besondere Zuverlässigkeit bekannt. Darauf sind wir stolz. Sie können sich auf viele Jahre ungestörten Fernsehvergnügens mit Ihrem neuen Gerät freuen.
Nehmen Sie sich vorher aber bitte etwas Zeit und lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Hinweise zur Fehlersuche und -behebung im hinteren Teil dieser Anleitung helfen Ihnen weiter, wenn Sie auf Probleme stoßen. Im seltenen Fall einer Störung an Ihrem Gerät wenden Sie sich bitte umgehend an Ihren Händler.
Hinweise zur Software
Es ist dem Endverbraucher dieses Produktes gesetzlich untersagt, die enthaltene Software zu vervielfältigen, zu disassemblieren oder zu dekompilieren oder den Inhalt zu speichern.
Vorsicht
Um ein Verkratzen oder eine Beschädigung der Röhrenoberfläche zu vermeiden, darf sie nicht mit scharfen oder harten Gegenständen angestoßen bzw. gerieben werden. Reinigen Sie den Bildschirm mit einem weichen, mit warmem Wasser angefeuchteten Tuch und trocknen Sie ihn mit einem weichen Tuch. Bei besonders starker Verschmutzung des Bildschirms kann ein milder Seifenreiniger verwendet werden. Keine scharfen oder scheuernden Reiniger verwenden!
Inhaltsverzeichnis
Sicherheitshinweise
Gerätesicherheit 4
Batteriewechsel und Sicherheit ....5
TV-Bedienung im Überblick

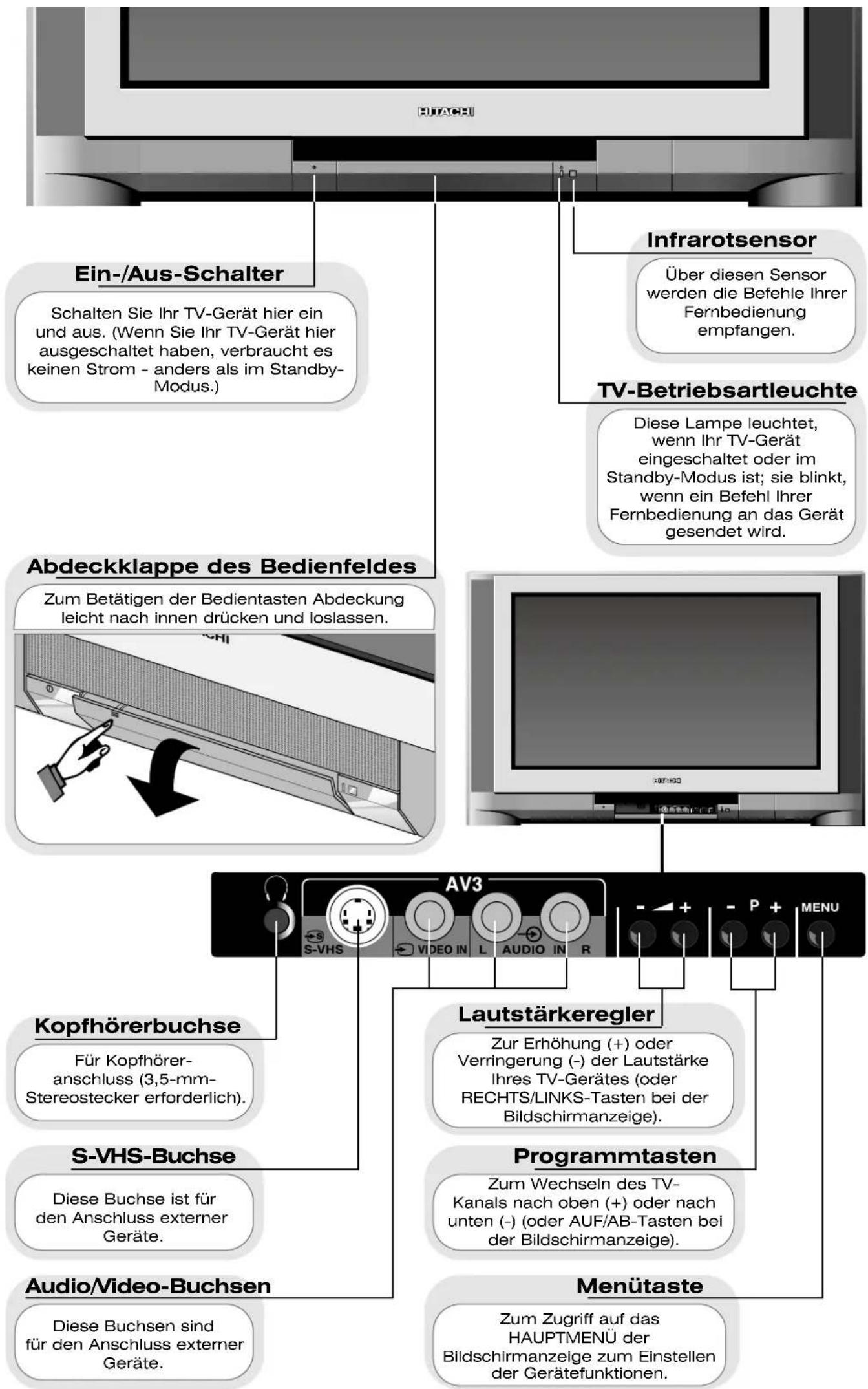

Bedienfeld auf der Gerätevorderseite ....6

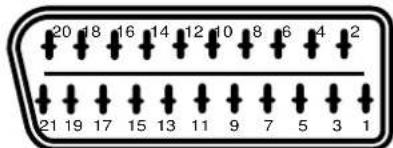

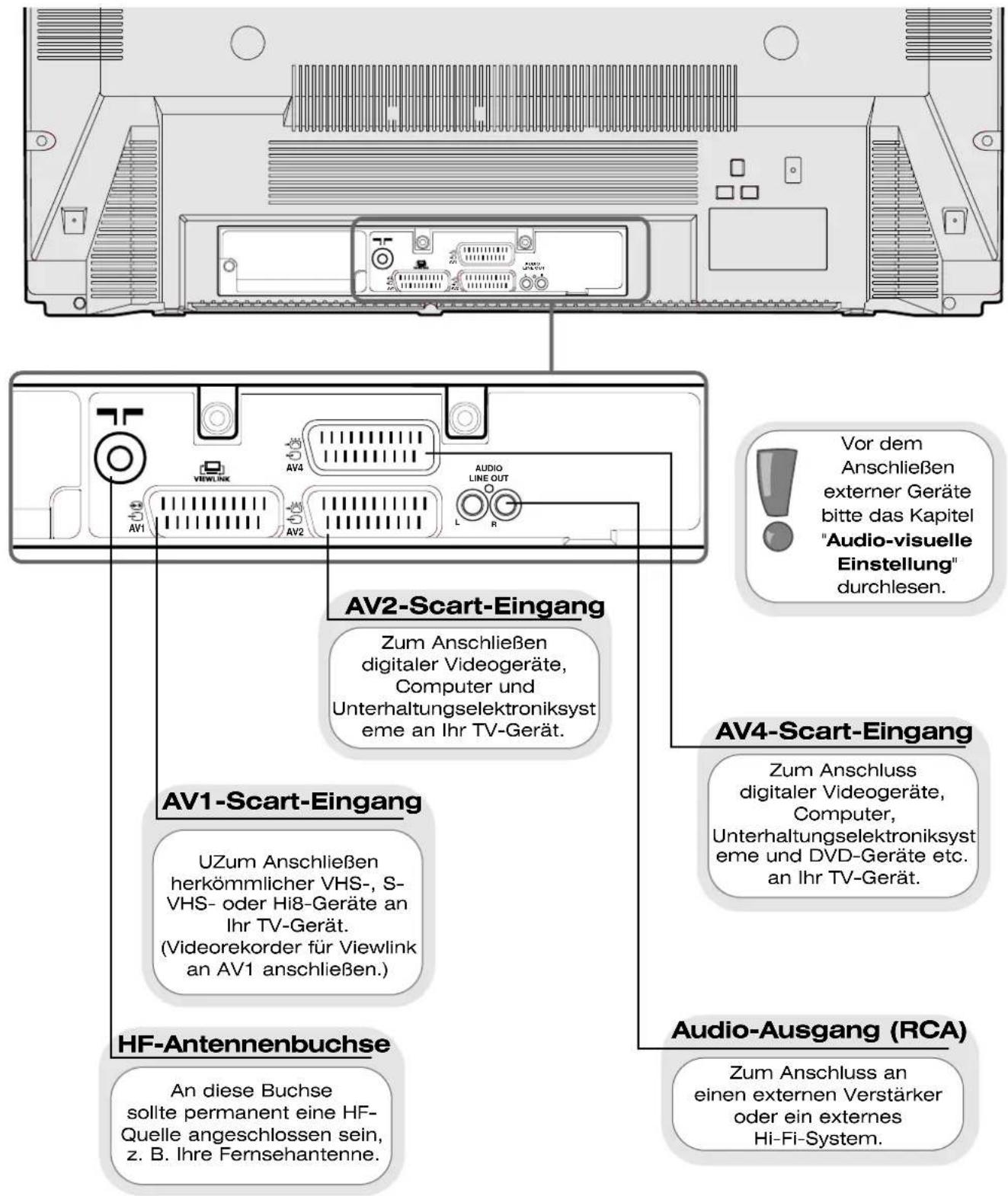

(Scart-)Buchsen auf der Geräterückseite 7
Einstellung
Installation von Antenne, Decoder, Videorekorder und DVD ......8

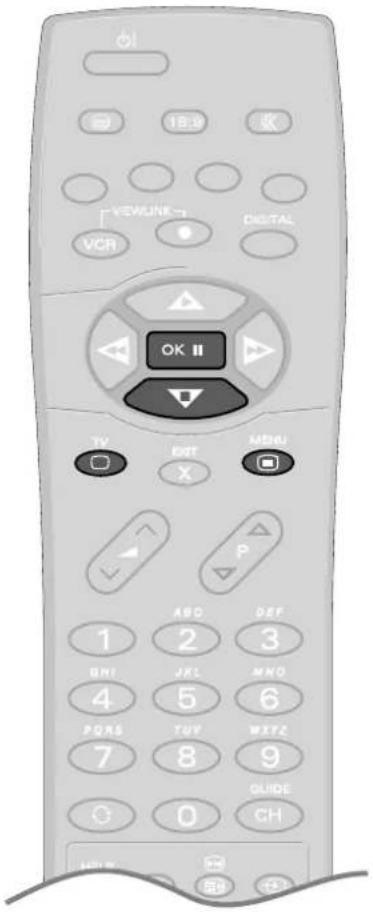

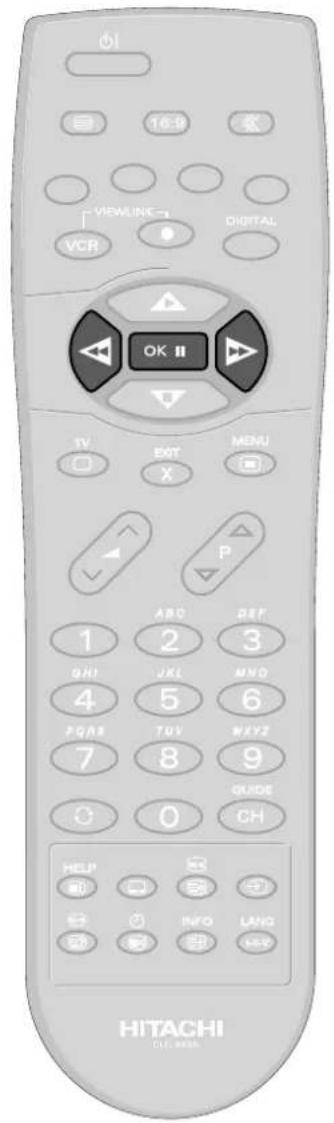

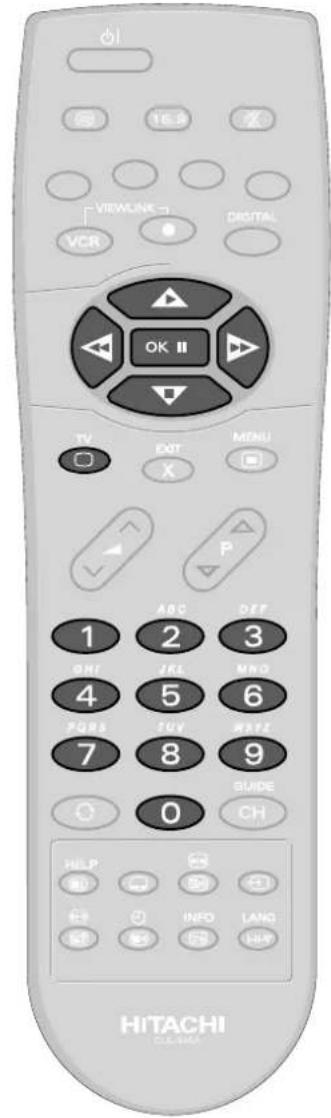

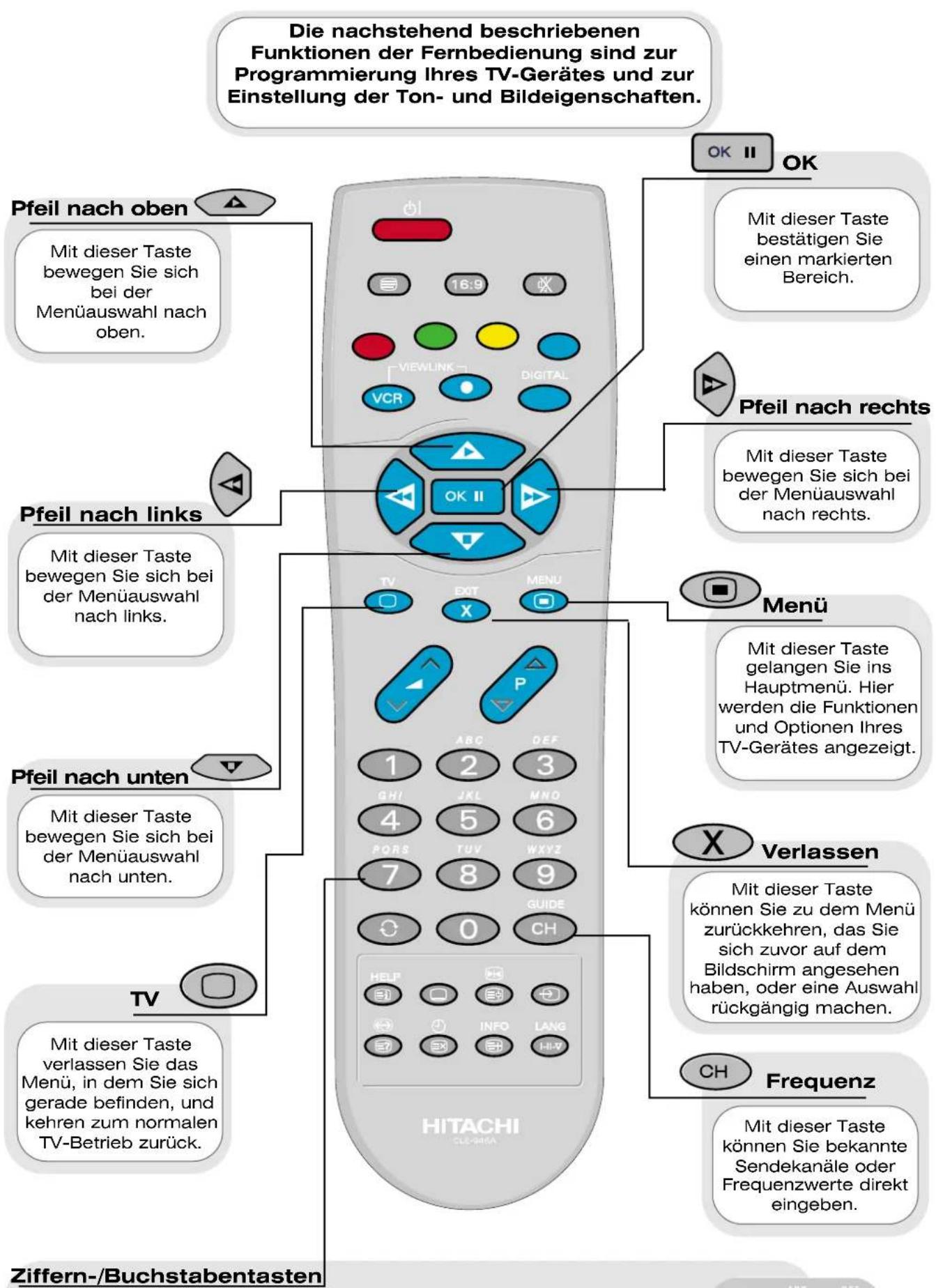

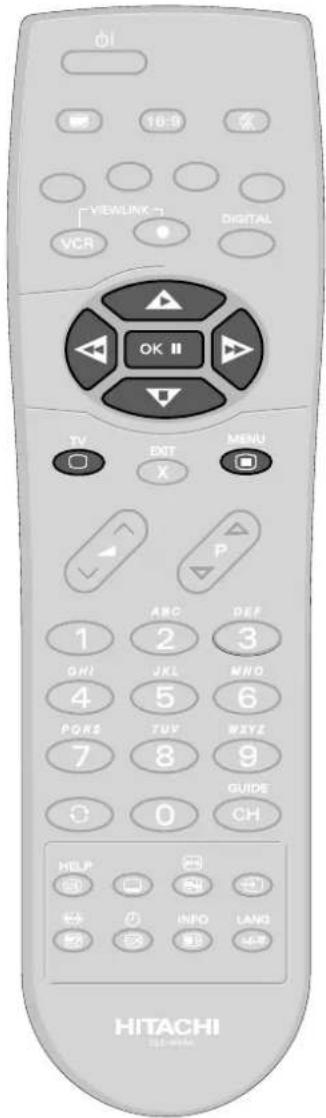

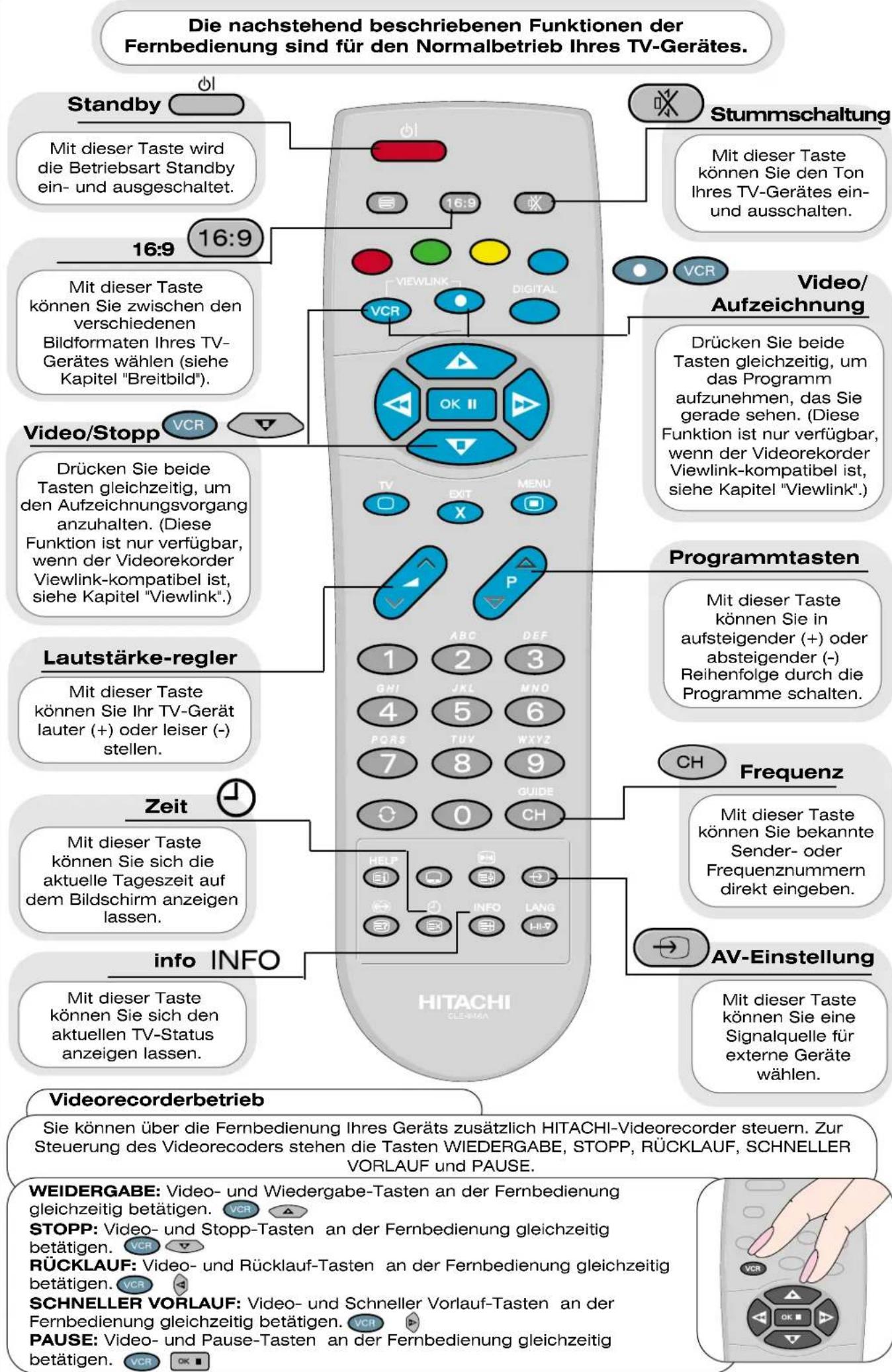

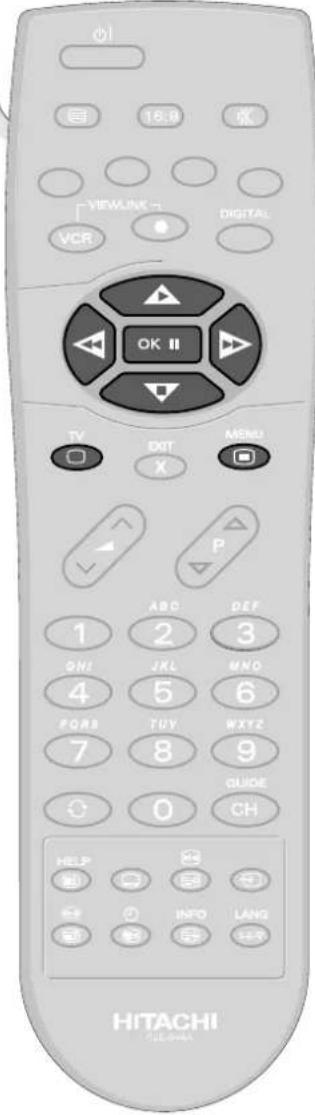

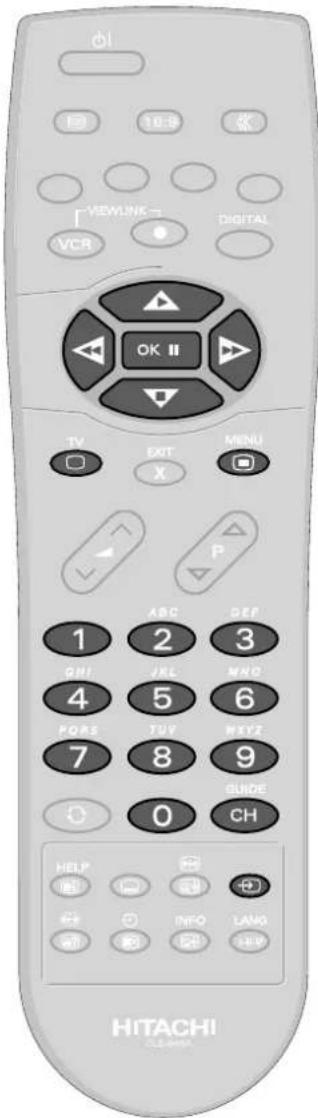

Fernbedienung
Programmeinstellung 9
TV und videorekorder-Betrieb......10

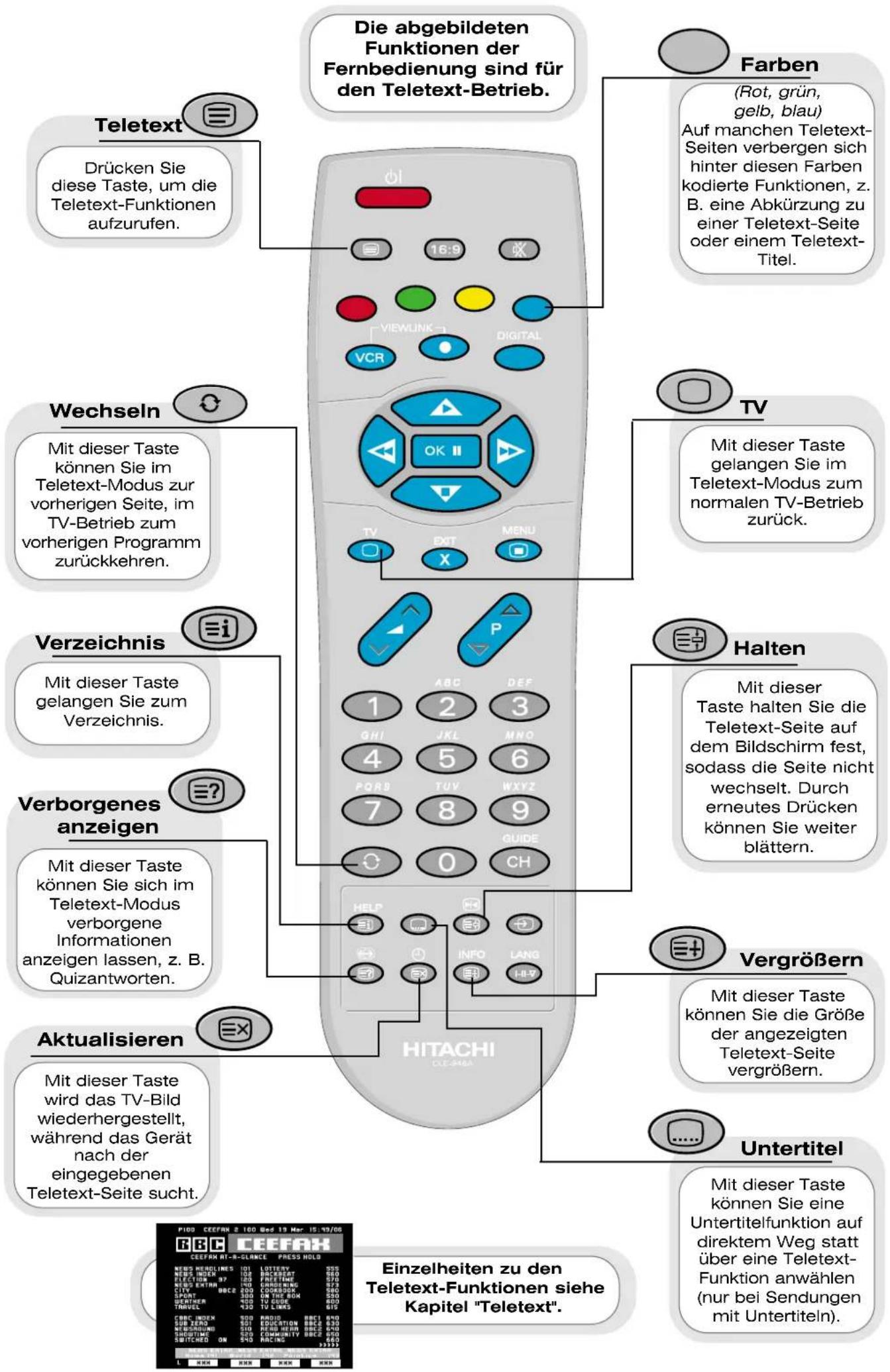

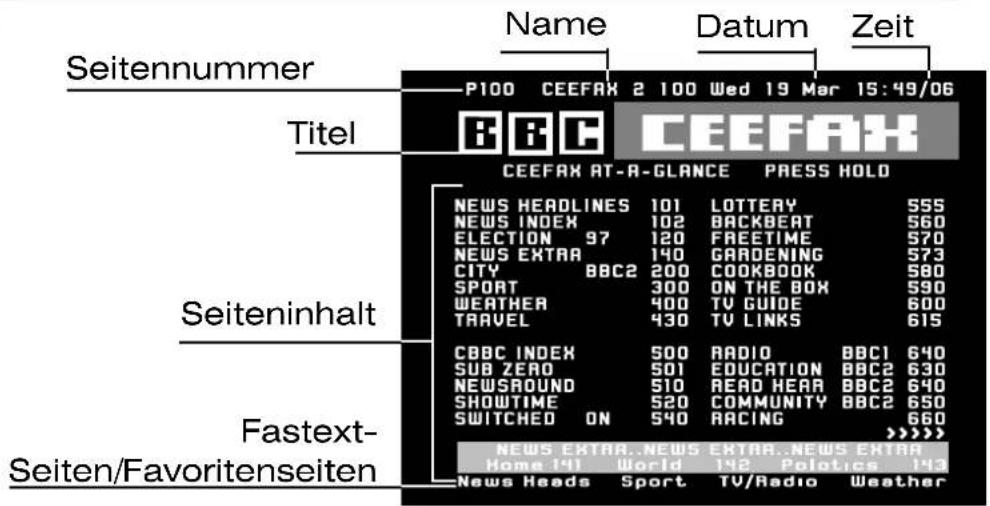

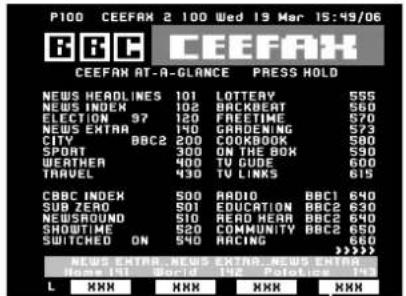

Teletext-Funktionen ....11
Abstimmung
TV-Installation und automatische Abstimmung 12
Manuelle Abstimmung ....14
Programmreihenfolge 16
Programmnamen und Download 17
Viewlink 18

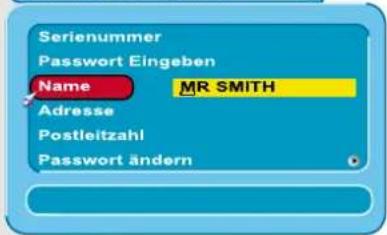

Kundenkennung ....20
Kennwortänderung 21
Programm-, Ton- und Bildeinstellung

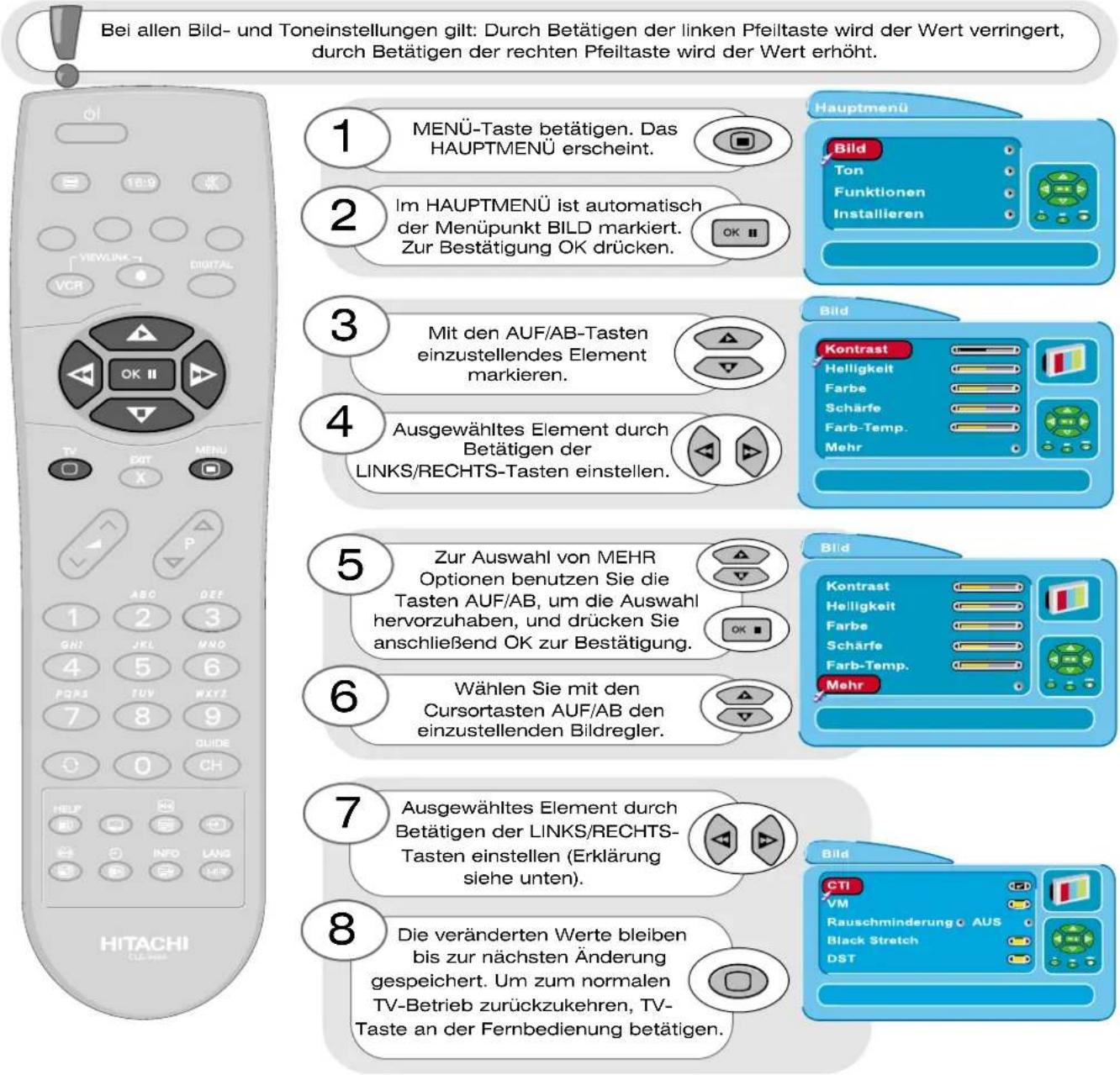

Bildsteuerung 22
NICAM und Stereoklangeinstellung 23

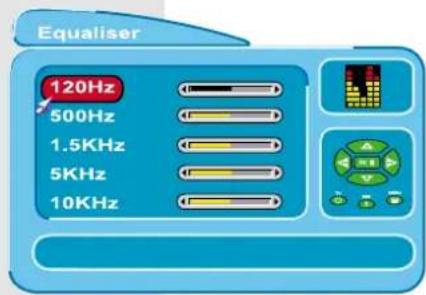

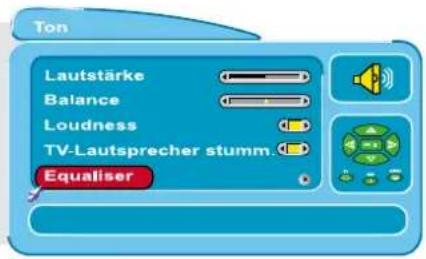

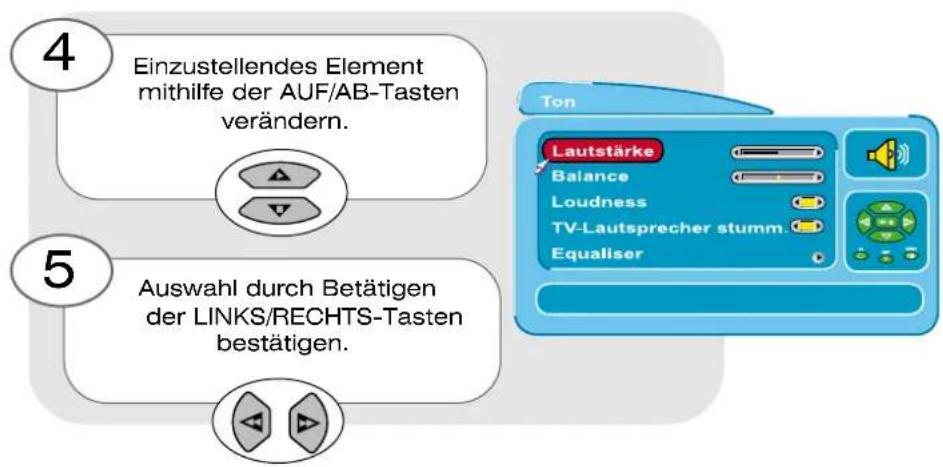

Ton- und Equaliser-Steuerung 24
TV-Funktionen

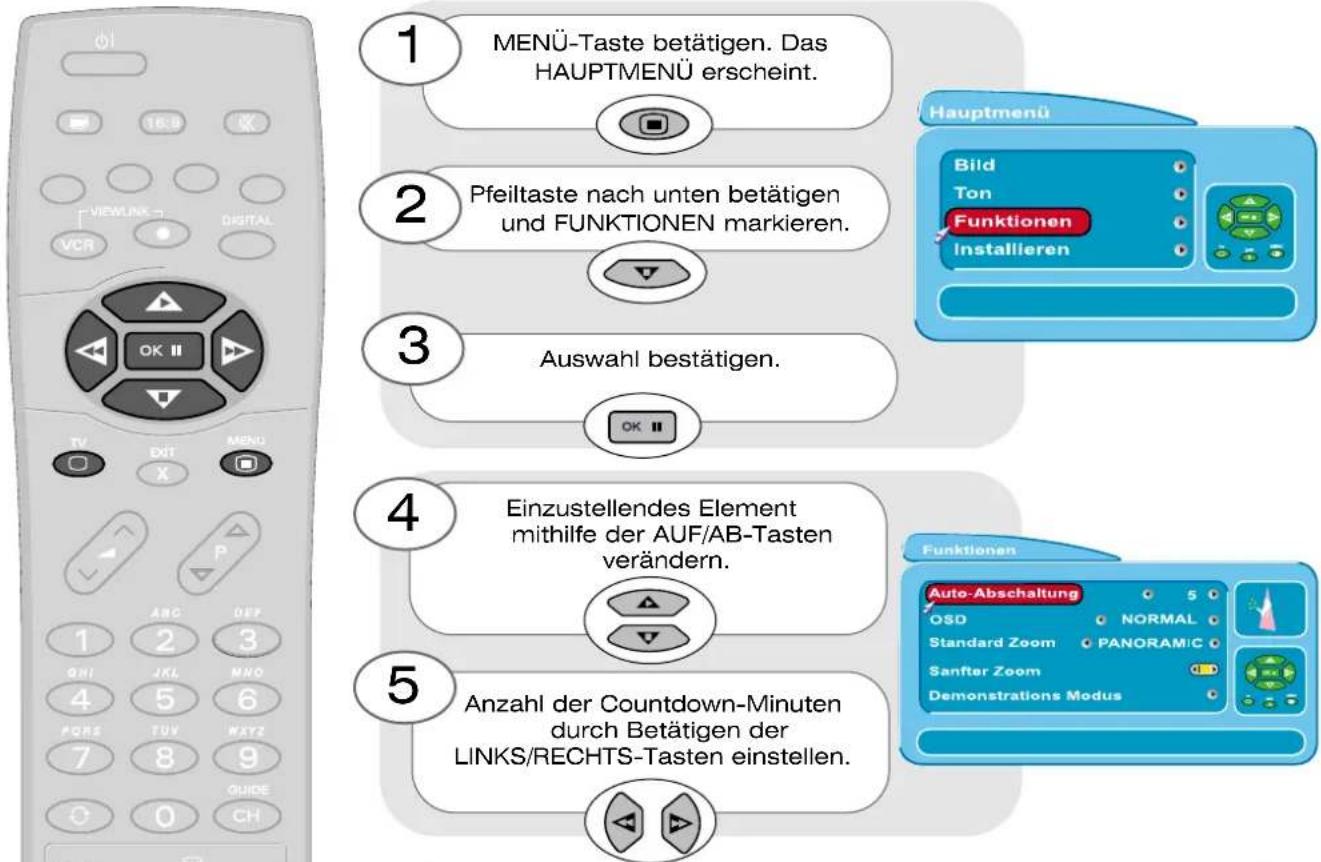

Ausschaltautomatik und Bildschirmanzeige....26

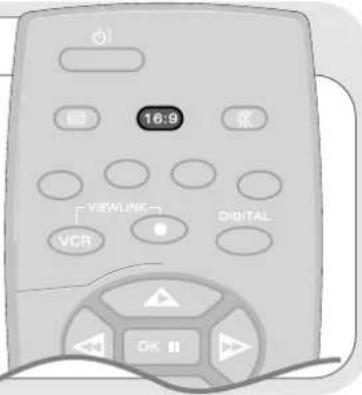

Breitbildformat 27
Teletext 29
Anschluss externer Geräte
Anschluss externer Geräte 30
Signalquelleneingabe ....31
Audio-visuelle Einstellung ....33
Weitere Funktionen
Sprache und Installation....34
Programm-Download und Demo-Modus....35
TV-Information

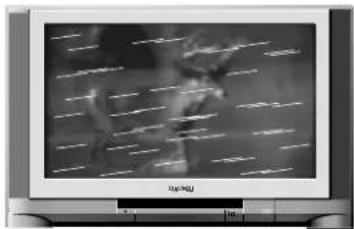

Fehlersuche 36
Garantie ....37
Hinweise zur Umweltverträglichkeit ....38
Technische Daten 39
Bei der Konstruktion und Herstellung dieses TV-Gerätes wurde auf die Einhaltung internationaler Sicherheitsnormen geachtet. Wie bei allen Elektrogeräten muss aber mit Sorgfalt vorgegangen werden, um beste Ergebnisse zu erzielen und die Sicherheit zu gewährleisten.
Lesen Sie bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installieren und zu benutzen.
Beachten Sie, dass alle Anschlüsse (einschließlich Netzstecker, Verlängerungskabel und Verbindungen zwischen den einzelnen Geräten) korrekt und in Übereinstimmung mit den Anweisungen des Herstellers vorgenommen werden. Vor dem Herstellen bzw. Wechseln von Verbindungen Gerät bitte abschalten und Netzstecker ziehen.
Wenden Sie sich bei etwaigen Zweifeln bezüglich Installation, Betrieb oder Sicherheit Ihrer Ausrüstung an Ihren Händler.
Gehen Sie mit Glasplatten oder -türen an den Geräten vorsichtig um.
Stellen Sie Ihr TV-Gerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Standfuß (Zubehör).
Wenn Sie vorhaben, dieses TV-Gerät in einen Schrank oder eine Mauernische zu stellen, vergewissern Sie sich bitte, dass zum TV-Gerät seitlich, hinten und oben ein Mindestabstand von 100 mm (10 cm) eingehalten wird. Dadurch wird für ausreichende Lüftung beim Betrieb Ihres TV-Gerätes gesorgt.
Um ein Verkratzen oder eine Beschädigung der Röhrenoberfläche zu vermeiden, darf sie nicht mit scharfen oder harten Gegenständen angestoßen bzw. gerieben werden. Reinigen Sie den Bildschirm mit einem weichen, mit warmem Wasser angefeuchteten Tuch und trocknen Sie ihn mit einem weichen Tuch. Bei besonders starker Verschmutzung des Bildschirms kann ein milder Seifenreiniger verwendet werden. Keine scharfen oder scheuernden Reiniger verwenden!
Schneiden Sie den installierten Netzstecker nicht ab, da er einen speziellen Störschutzfilter enthalten kann, dessen Entfernung zu Leistungsbeeinträchtigungen führen könnte. Wenn Sie das Kabel verlängern wollen, verwenden Sie ein geeignetes Verlängerungskabel oder wenden Sie sich an Ihren Händler.
Entfernen Sie keine feste Abdeckung, weil dadurch gefährliche Spannungen bloßgelegt werden können.
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf oder in die Nähe des Gerätes, um zu verhindern, dass versehentlich Flüssigkeit ins Geräteinnere gelangt.
Betreiben Sie das Gerät nicht weiter, wenn Sie irgendwelche Zweifel dahingehend haben, ob es normal arbeitet oder in irgendeiner Weise beschädigt ist. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Händler.
Lassen Sie eingeschaltete Geräte nicht unbeaufsichtigt, sofern nicht ausdrücklich ausgesagt wird, dass das Gerät hierfür konstruiert ist oder über eine Standby-Vorrichtung verfügt. Schalten Sie das Gerät über den Geräteschalter ab und zeigen Sie auch Ihrer Familie, wie dies gemacht wird. Treffen Sie für gebrechliche und behinderte Personen besondere Vorkehrungen.
Blockieren Sie keinesfalls die Lüftung des Gerätes, z. B. durch Vorhänge oder Raumtextilien. Überhitzung verursacht Schäden und verkürzt die Lebensdauer Ihres Gerätes.
Benutzen Sie keine behelfsmäßigen Ständer und befestigen Sie Beine NIEMALS mit Holzschrauben am TV-Gerät. Zur Gewährleistung völliger Sicherheit dürfen nur die vom Hersteller zugelassenen Ständer (bzw. Beine) mit den bereitgestellten Befestigungselementen benutzt werden.
Elektrogeräte dürfen niemals Regen oder Feuchtigkeit ausgesetzt werden.
Stellen Sie keine heißen Gegenstände wie z. B. Kerzen oder Nachtlichter auf oder nahe an das Gerät. Der Kunststoff kann durch hohe Temperaturen schmelzen, und es besteht Brandgefahr.
Benutzen Sie Kopfhörer nicht bei voller Lautstärke, da dadurch Ihr Gehör dauerhaft geschädigt werden kann.
Lassen Sie sich durch Stereoanlagen oder Radios niemals vom Straßenverkehr ablenken. Es ist gesetzlich verboten, während des Autofahrens fernzusehen.
Lassen Sie niemals zu, dass irgendetwas - insbesondere durch Kinder - in Löcher, Schlitze oder sonstige Öffnungen im TV-Gerät gesteckt wird - hierbei besteht die Gefahr eines tödlichen Stromschlages.
Bei Elektroausrüstung jeglicher Art niemals raten oder Risiken eingehen - Vorsicht ist bekanntlich die Mutter der Porzellankiste!
Immer
Batterien richtig einlegen und die Kennzeichnungen von Plus "+" und Minus "-" an Batterien und Gerät beachten. Falsch eingesetzte Batterien können auslaufen und sich im Extremfall entzünden oder explodieren.
Immer
Batterien nur im Satz austauschen und insbesondere keine alten und neuen Batterien unterschiedlichen Typs verwenden. Auch hier besteht die Gefahr, dass die Batterien auslaufen, sich entzünden oder explodieren.
Immer
Batterien, die sich nicht im Gebrauch befinden, in der Verpackung und nicht in der Nähe von Metallgegenständen lagern. Es besteht die Gefahr, dass es zu einem Kurzschluss kommt und die Batterien auslaufen, sich entzünden oder explodieren.
Immer
Batterien aus dem Gerät entfernen, wenn sie verbraucht sind oder das Gerät längere Zeit nicht benutzt wird. Die Batterien können auslaufen und Schäden verursachen.
Niemals
Batterien keinesfalls verbrennen, es besteht Explosionsgefahr. Schützen Sie die Umwelt - entsorgen Sie Altbatterien umweltfreundlich.
Niemals
Versuchen Sie nie, normale Batterien in einem Ladegerät oder durch Erhitzen wieder aufzuladen. Die Batterien können auslaufen, sich entzünden oder explodieren. Wieder aufladbare NICAD-Batterien und Ladegeräte erhalten Sie im gut sortierten Elektrofachhandel.

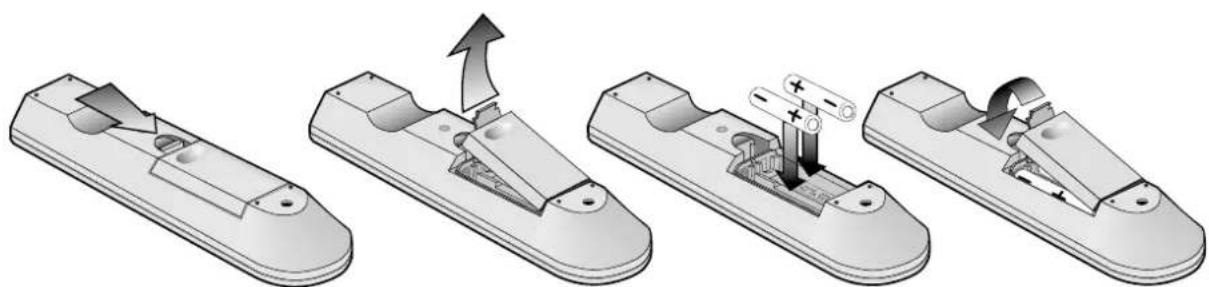

Batteriewechsel
Batteriefachabdeckung an der Mulde anheben und entfernen.
2
Batterien wie abgebildet einsetzen und die Abdeckung wieder schließen.
- Achten Sie beim Einsetzen der Batterien auf die richtige Polarität, also "+" zu "+" und "-" zu "-".
- Beim Wechseln der Batterien nur gleichwertige Batterien des Typs "AA" verwenden.
- Altbatterien vorschriftsmäßig entsorgen.
Wichtiger Installationshinweis
Wenn Sie vorhaben, dieses TV-Gerät in einen Schrank oder eine Mauernische zu stellen, vergewissern Sie sich bitte, dass seitlich, hinten und oben zum TV-Gerät ein Mindestabstand von 100 mm (10 cm) eingehalten wird. Dadurch wird für ausreichende Lüftung beim Betrieb Ihres TV-Gerätes gesorgt.
TV-Gerät bei Normalbetrieb niemals auf einen Teppich stellen - hierdurch könnten die Lüftungsschlitze unten am Gerät blockiert werden.
Stellen Sie Ihr TV-Gerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Standfuß (Zubehör).
Bei Nichtbeachtung dieser Sicherheitsmaßnahmen kann es zu einer gefährlichen Überhitzung Ihres TV-Gerätes kommen; im Extremfall besteht sogar Brandgefahr.

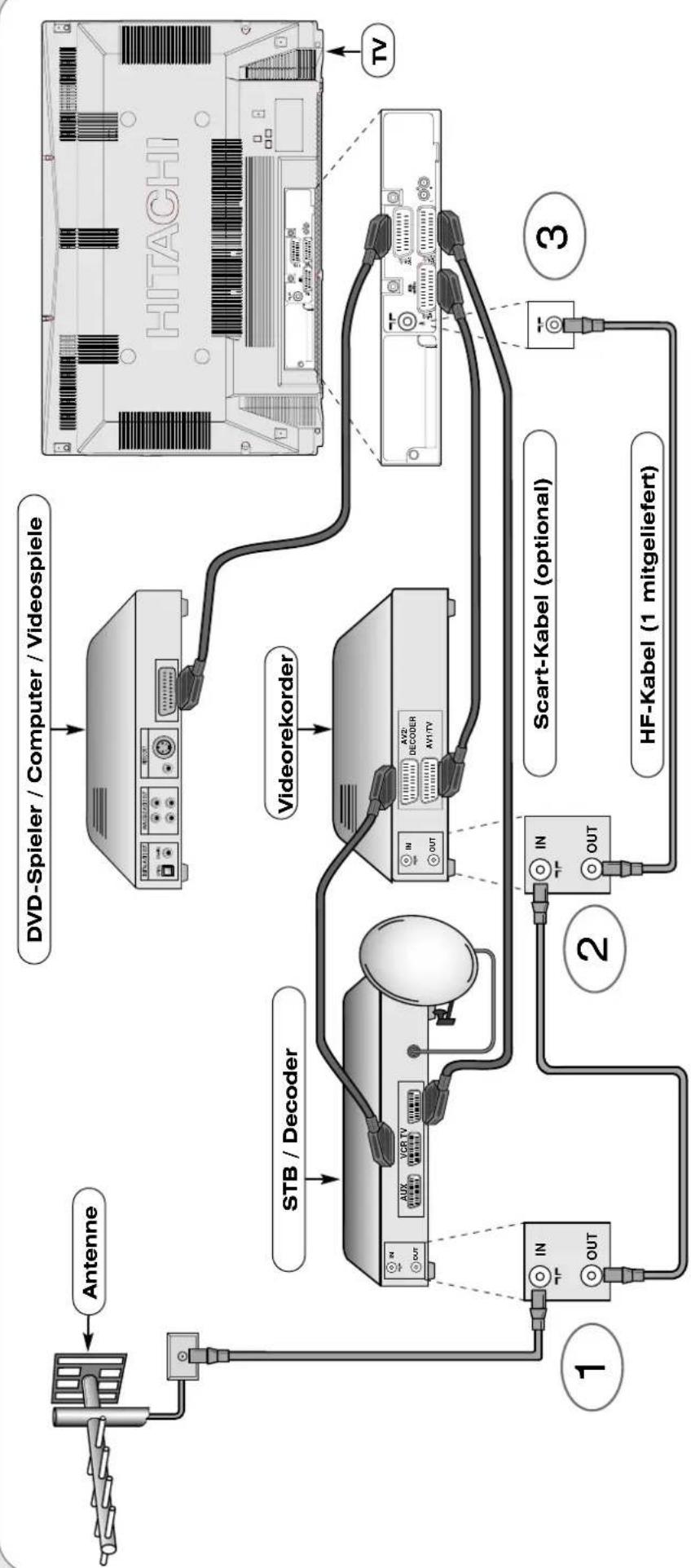

TV-Installation
* Die Verbindung von TV-
Gerät und Videorekorder mit
einem Scart-Kabel verbessert
die Bild- und Tonqualität und
wird empfohlen. Scart-Kabel
werden in jedem Fall benötigt,
wenn es sich bei TV-Gerät und
Videorekorder um Stereogeräte
handelt und der Stereoeffekt
wiedergegeben werden soll. Solche
el erhalten Sie bei Ihrem HITACHI-
Händler und im gut sortierten
Elektrofachhandel.
Zum Anschluss von VHS-
Videogeräten dient die AV1-
Scartbuchse auf der Rückseite
Ihres TV-Gerätes. AV1 kann
eine eigene Programmnummer
zugewiesen werden, um den
Empfang und die Wiedergabe
mit externen Geräten zu
vereinfachen. Wie einem AV-Signal
eine eigene Programmnummer
zugewiesen wird, ist im Kapitel
'Signalquelleneingabe" beschrieben.
WICHTIGER
HINWEIS:
Wenn Sie Ihren
Videorekorder an
Ihr TV-Gerät
anschließen, muss
die audio-visuelle
Einstellung korrekt
vorgenommen werden,
die bestmögliche
Bildqualität zu
gewährleisten. Siehe
Kapitel "Audio-visuelle
Einstellung".
Antennenanschlusskabel an die mit
markierte STB/Decoder-
Eingangsbuchse anschließen.
The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), if the GT contains lines used for stylistic emphasis or as background elements (like ruled paper), the OCR result must ignore them. The line in the GT is clearly a stylistic/background line, not a placeholder for text. Therefore, the OCR should not have output any underscores. Outputting `____` constitutes an error under Rule 2, as it hallucinates placeholder symbols where none are semantically intended. Hence, the OCR result is inconsistent with the Ground Truth.
STB/Decoder-Ausgangsbuchse an
die mit ▼F markierte Videorekorder-
Eingangsbuchse anschließen.
(No text)
Videngeskorder Ausgangskranken an
videorekorder-Ausgangsbuchse an
die seit □□ markierte TV/Einsangebuches
markierte TV-L
enobließen
1
2
3

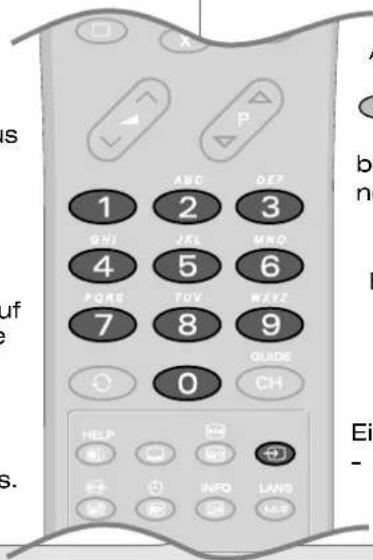

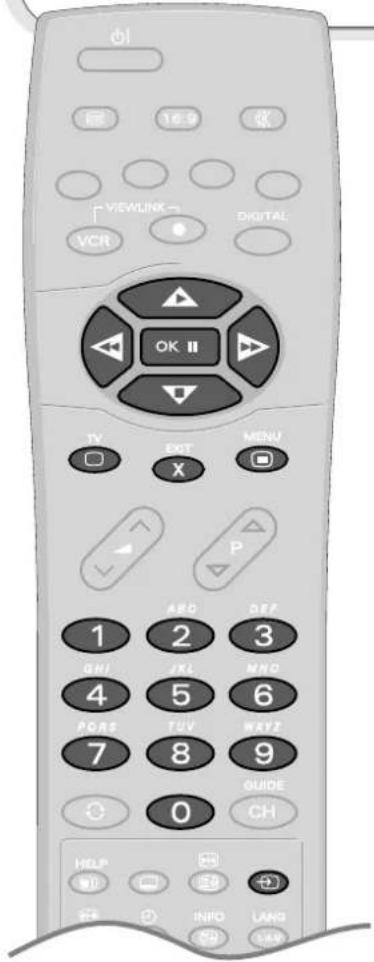

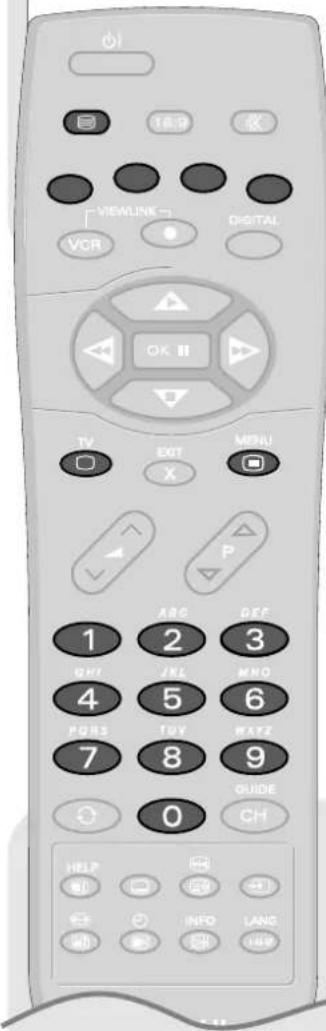

Mit den Zifferntasten können Sie auch Buchstaben eingeben, die für einige Funktionen erforderlich sind, z. B. Änderung von Programmnamen etc. So geben Sie Buchstaben ein: Drücken Sie die Zifferntaste zweimal für den ersten (über der Taste angegebenen) Buchstaben, dreimal für den zweiten etc.
Beispiel: Drücken Sie die Zifferntaste 2 zweimal für "A", dreimal für "B" und viermal für "C".

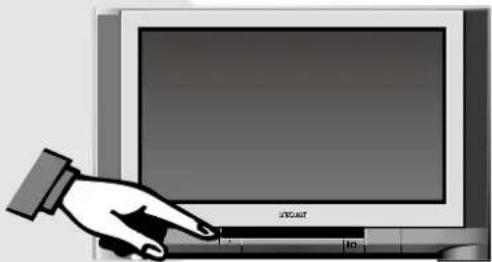

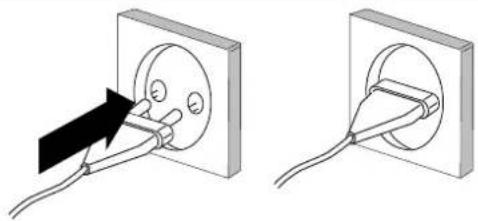

Anschluss an die Netzsteckdose
Wichtig - Bitte lesen Sie zuerst das Kapitel "Gerätesicherheit", bevor Sie Ihr TV-Gerät und externe Geräte anschließen.
Stecker einstöpseln.
Wenn Sie einen Videorekorder oder Satellitenempfänger an Ihr TV-Gerät angeschlossen haben, achten Sie darauf, dass diese Geräte eingeschaltet sind, bevor Sie die automatische Abstimmung starten. Falls Ihr Videorekorder nicht Viewlink-kompatibel ist, legen Sie eine bespielte Videokassette ein und starten Sie den Wiedergabevorgang mit Ihrem Gerät. Falls Ihr Gerät Viewlink-kompatibel ist, lassen Sie den Videorekorder im Standby-Modus. (Einzelheiten siehe Kapitel "Viewlink".) Stellen Sie bei einem Satellitenempfänger Sky News ein. Auf diese Art werden alle Ihre externen Geräte in die automatische Abstimmung einbezogen.
Wichtiger Hinweis - Bildschirm-Hilfe
Wenn Sie Die Menüs Ihres TV-Gerätes benutzen, erscheint in diesem Fenster eine zusätzliche Bildscherm-Hilfe.
Automatische Installation
Programm
Fortschritt
Bitte warten
1
Zur Vereinfachung der Programmeinstellung hat Ihr HITACHI-TV-Gerät eine automatische Abstimmungsfunktion, die die Programme für Sie sucht. Schalten Sie Ihr TV-Gerät ein.

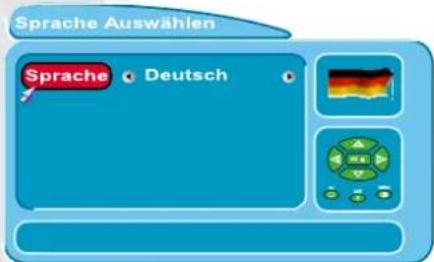

Im ersten angezeigten Bildschirm werden Sie gebeten, die gewünschte Sprache Ihres TV-Bildschirms zu wählen. Gewünschte Sprache mithilfe der RECHTS/LINKS-Tasten markieren.
3
Auswahl bestätigen.
OK II
4

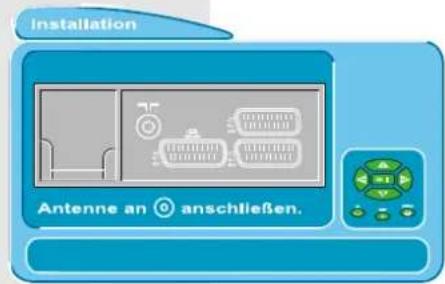

Im nächsten Bildschirm werden Sie gebeten, Ihr Antennenanschlusskabel einzustecken. Wenn Sie sich vergewissert haben, dass alle externen Geräte angeschlossen sind, die OK-Taste an der Fernbedienung drücken, und die automatische Abstimmung beginnt.
OK II
5

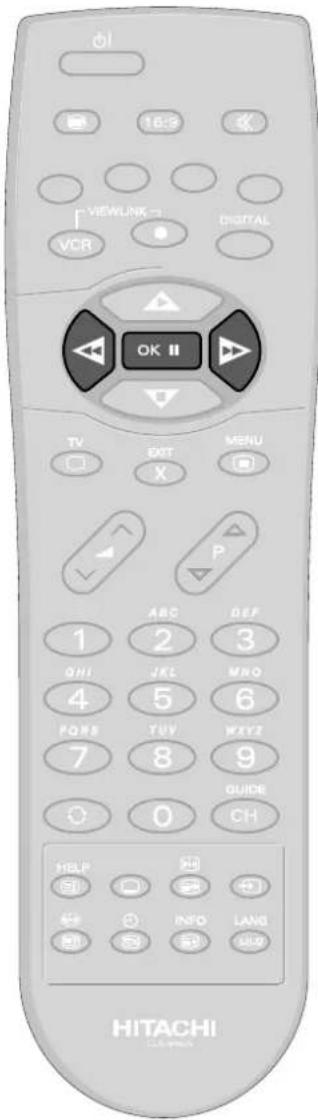

Im nächsten Bildschirm mit den LINKS/RECHTS-Tasten das Land wählen, in dem das TV-Gerät benutzt wird.
6
Das gewünschte Land mit der OK- Taste bestätigen.
OK II
7
Ihr TV-Gerät durchsucht nun die Frequenzen und speichert sie in der entsprechenden Reihenfolge.
Automatische Installation
Programm Fortschritt Bitte warten
Bitte beachten Sie: Wenn Ihr Videorekorder Viewlink-kompatibel ist, lädt Ihr TV-Gerät nun die Programminformationen - siehe Kapitel "Viewlink".

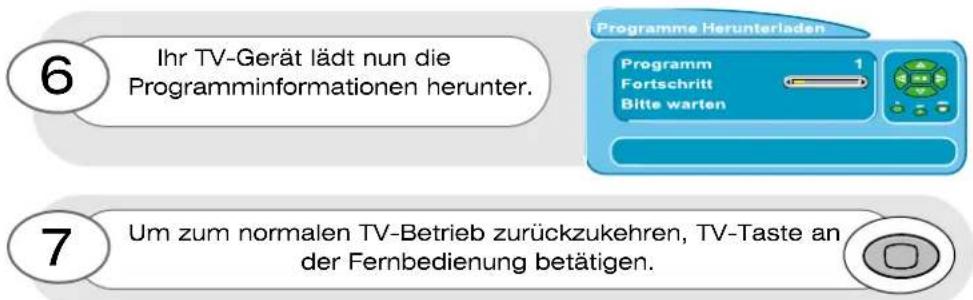

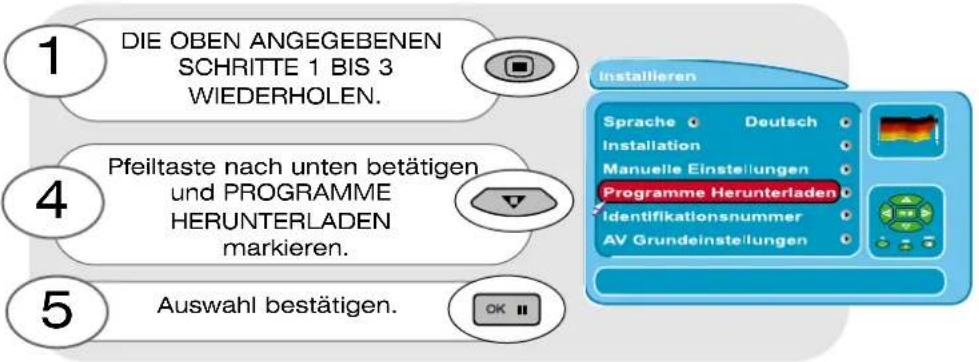

Programme Herunterladen
Programm Fortschritt Bitte warten
Hinweise zur manuellen Abstimmung
Abgesehen von der automatischen Abstimmung können Sie die Frequenzen der Sender auf verschiedene Arten auch manuell eingeben. Führen Sie die nachstehend beschriebenen Schritte durch und wählen Sie eine der 4 Varianten zur Eingabe der Senderfrequenzen.
Der Videorekorder sollte stets auf Programm 0 eingestellt sein.

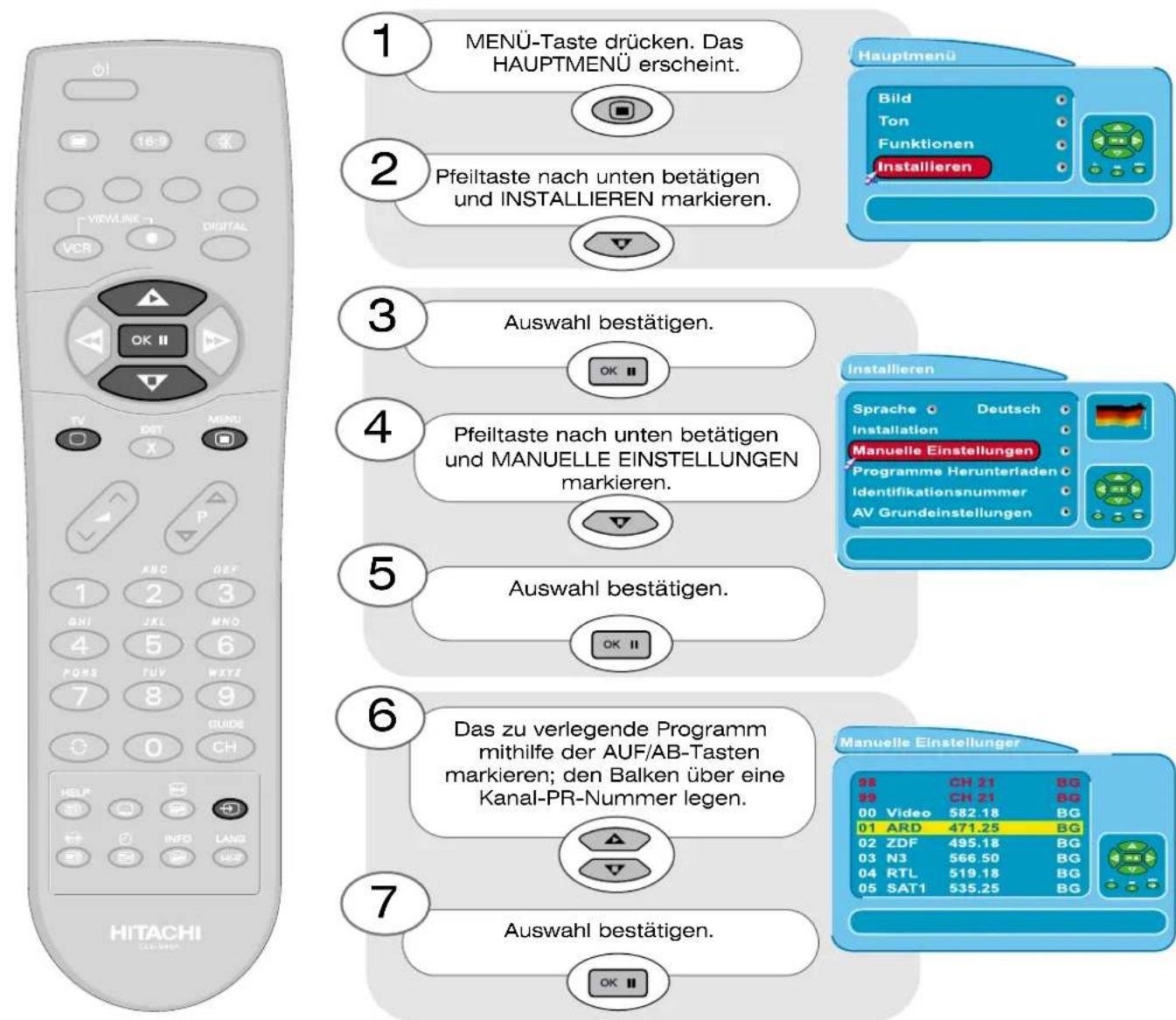

Führen Sie die folgenden Schritte zur Abstimmung Ihres Videorekorders durch, falls dieser bei der automatischen Abstimmung nicht gefunden wurde. Wie Sie den Kanal 0 finden, ist im Kapitel "Programmreihenfolge" beschrieben.

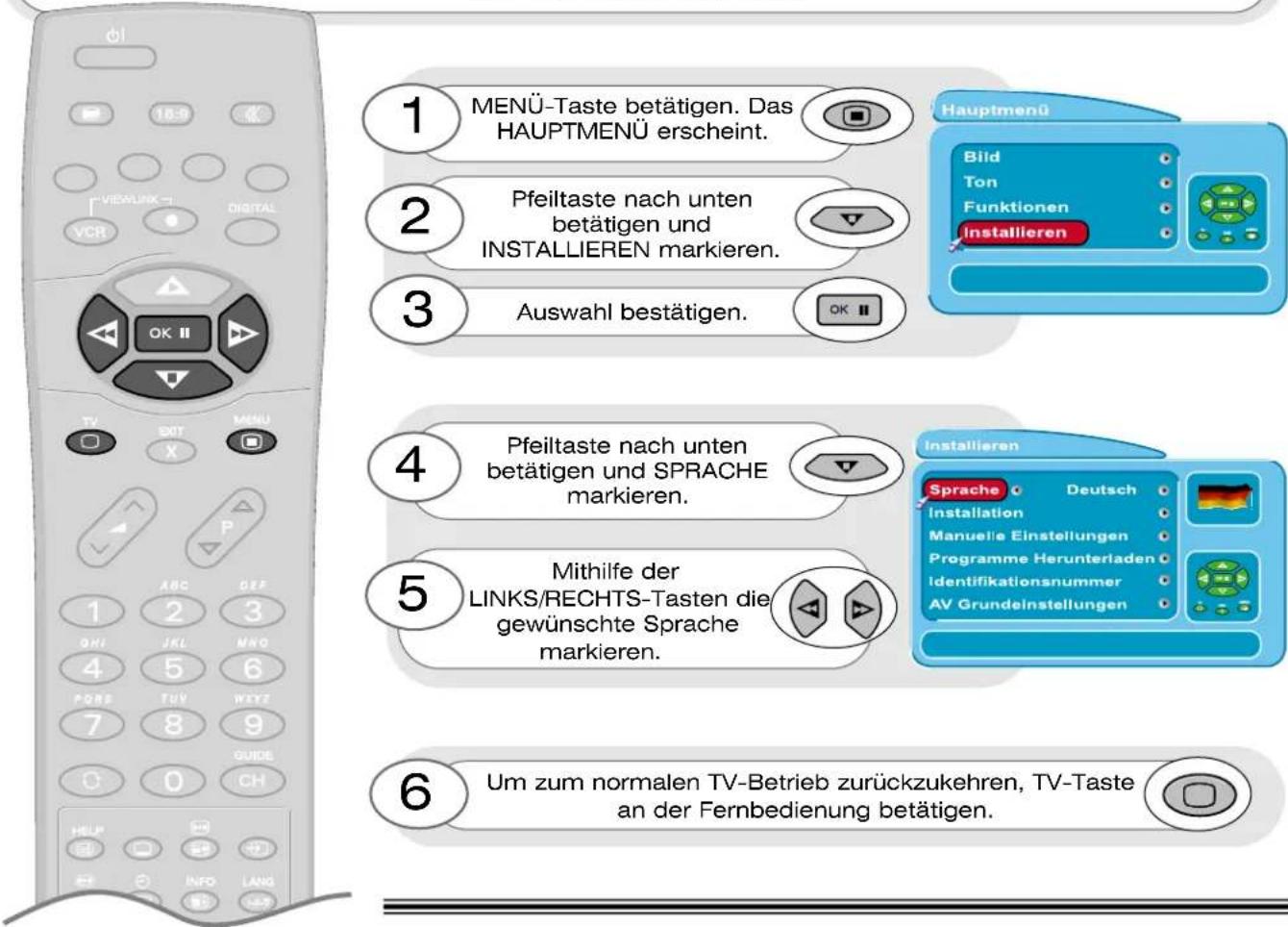

1

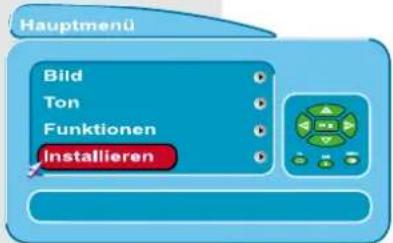

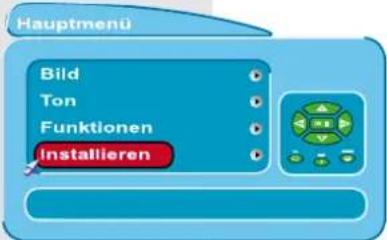

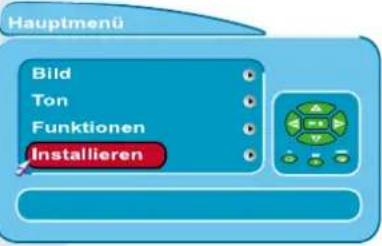

MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2
Mit der Pfeiltaste nach unten den Menüpunkt INSTALLIEREN markieren.
3
Auswahl bestätigen.
4

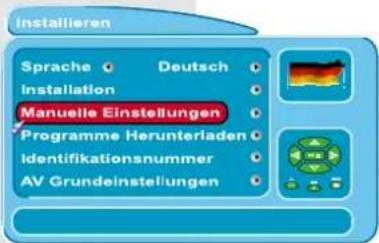

Mit der Pfeiltaste nach unten den Menüpunkt MANUELLE EINSTELLUNGEN markieren.
5
Auswahl bestätigen.

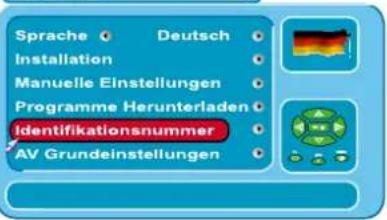

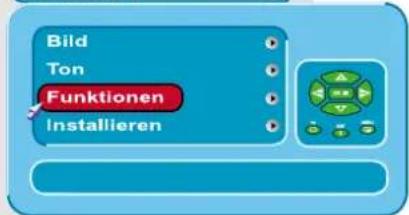

Hauptmend
Ton
Funktionen
Installieren
▶
Installieren
Sprache • Deutsch Installation
Manuelle Einstellungen
Programme Herunterladen Identifikationsnummer AV Grundeinstellungen
6

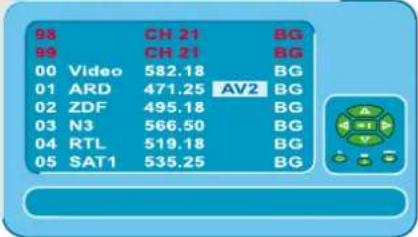

Mit den Pfeiltasten den Balken über die einzustellende Programmfrequenz legen.

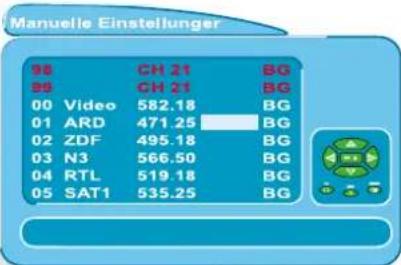

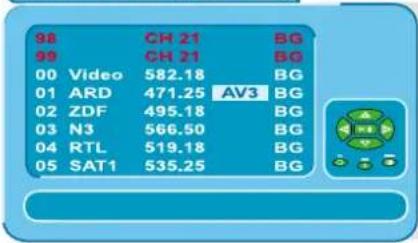

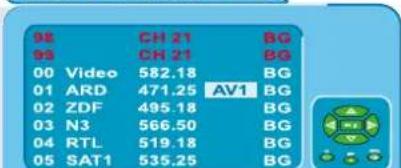

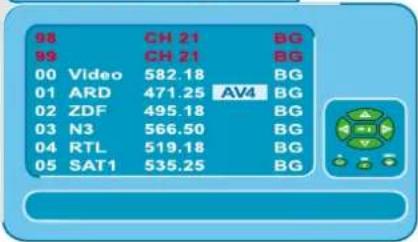

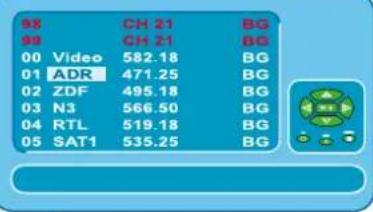

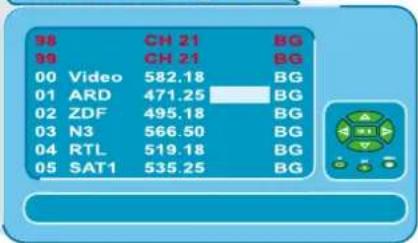

Manuelle Einstellungen
| 98 | CH 21 | BG | |
| 99 | CH 21 | BG | |
| 00 | Video | 582.18 | BG |
| 01 | ARD | 471.25 | BG |
| 02 | ZDF | 495.18 | BG |
| 03 | N3 | 566.50 | BG |
| 04 | RTL | 519.18 | BG |
| 05 | SAT1 | 535.25 | BG |
7

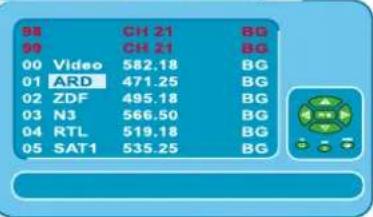

Auswahl bestätigen, damit die Frequenz geändert werden kann. Der Balken wird blau, und die Frequenz kann nun geändert werden.
Eingabevariante 1
Die erste Möglichkeit zur Feinabstimmung der gewählten Frequenz besteht darin, diese durch Betätigen der LINKS/RECHTS-Tasten nach oben oder unten zu verändern oder durch Betätigen der AUF/AB-Tasten den Suchlauf nach oben oder unten zu starten.

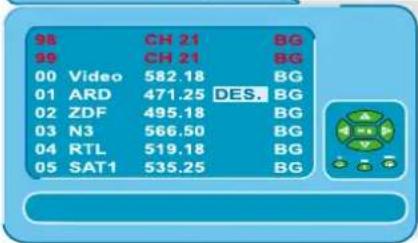

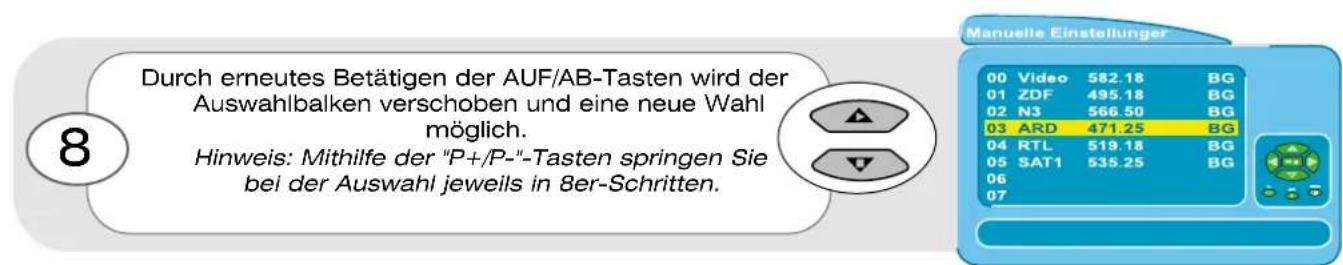

Manuelle Einstellungen
| 98 | CH 21 | BG | |
| 99 | CH 21 | BG | |
| 00 | Video | 582.18 | BG |
| 01 | ARD | 471.25 | BG |
| 02 | ZDF | 495.18 | BG |
| 03 | N3 | 566.50 | BG |
| 04 | RTL | 519.18 | BG |
| 05 | SAT1 | 535.25 | BG |

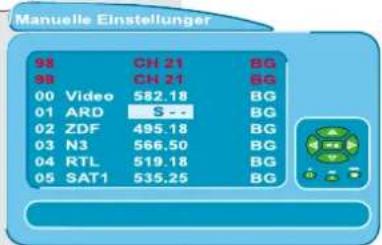

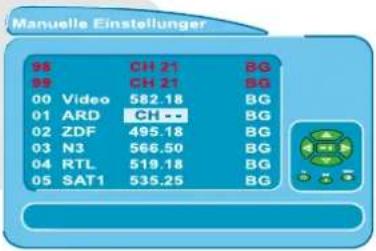

Eingabevariante 2 Nach Betätigen der CH-Taste CH kann mithilfe der Tasten 0 - 9 an der Fernbedienung eine zweistellige Kanalnummer eingegeben werden.
Eingabevariante 3

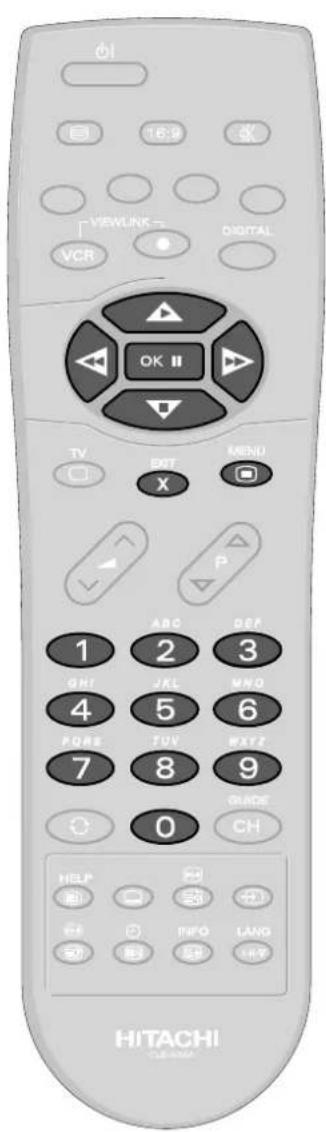

Nach erneuter Betätigung der CH-Taste kann mithilfe der Tasten 0 - 9 an der Fernbedienung eine zweistellige S-Band-Nummer eingegeben werden.
Eingabevariante 4
Nach erneuter Betätigung der CH-Taste kann mithilfe der Tasten 0 - 9 an der Fernbedienung eine zweistellige Kanalnummer eingegeben werden.
8
Wenn eine Eingabevariante gewählt und die neue Frequenz bzw. der neue Kanal eingegeben wurde, kann dies durch Betätigen der OK-Taste in Ihrem TV-Gerät gespeichert werden.

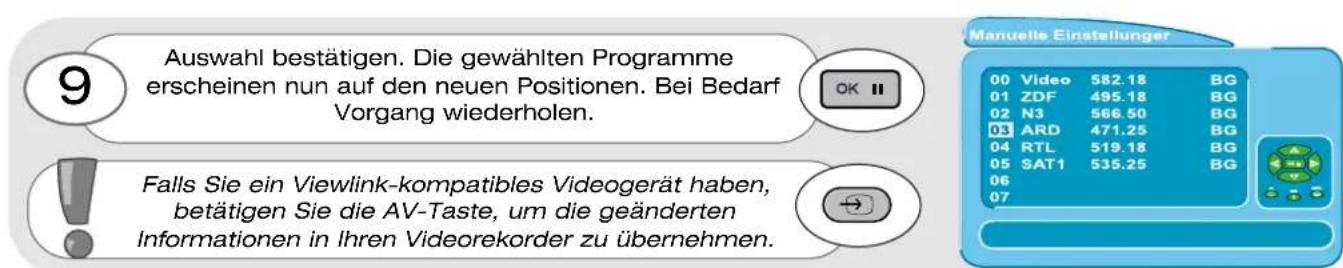

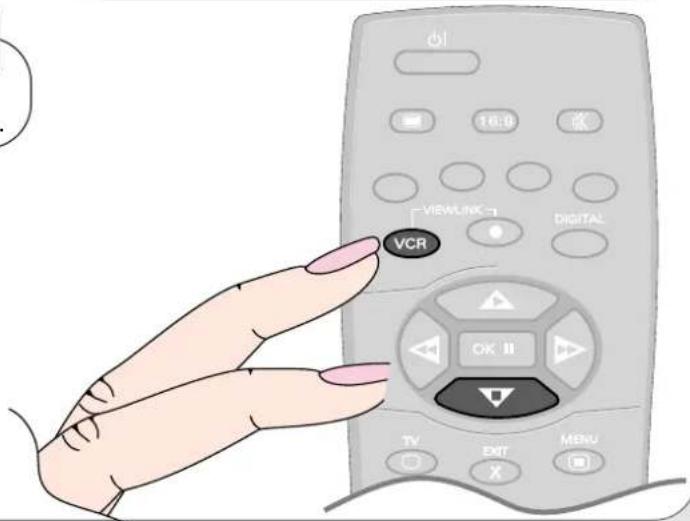

Falls Sie ein Viewlink-kompatibles Videogerät haben, betätigen Sie die AV-Taste → , um geänderte Informationen in Ihren Videorekorder zu übernehmen.
9

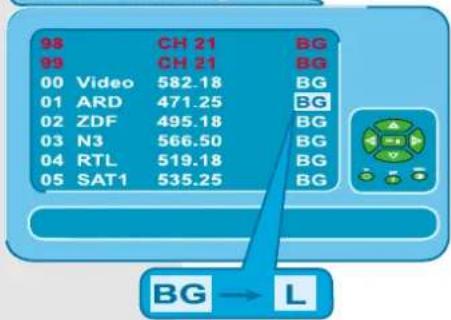

Zur Änderung des Standards Ihres TV-Geräts den Balken über den einzustellenden Standard legen.
10
Auswahl bestätigen, um den Standard zu ändern.
Manuelle Einstellungen
11
Ausgewählten Standard mithilfe der LINKS/RECHTS-Tasten einstellen. Zur Bestätigung OK-Taste drücken.
12

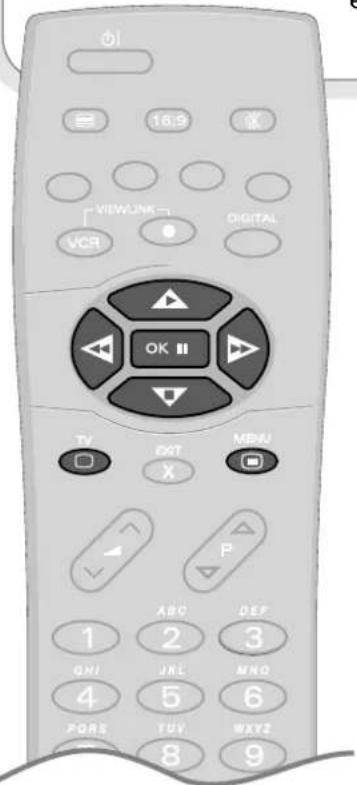

Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
Wenn ein Kanal ausgewählt wurde, haben Sie auch die Möglichkeit, ein Programm zu "verbergen". Ihr TV-Gerät überspringt den verborgenen Kanal, wenn Sie mithilfe der Programmtasten die Programme durchblättern. Drücken Sie die Ziffer "0" an der Fernbedienung, und der Text des gewählten Eintrags wird rot. Der Eintrag ist nun verborgen. Durch erneutes Drücken der Ziffer "0" erscheint der Eintrag wieder. Möchten Sie sich einen verborgenen Kanal ansehen, geben Sie die Kanalnummer mithilfe der Zifferntasten 0 bis 9 an der Fernbedienung ein.
Hinweise zur Änderung von Programmnamen
Eine Änderung von Programmnamen kann sehr praktisch sein, wenn Sie externe Geräte an Ihr TV-Gerät anschließen. Wenn Sie z. B. ein Videospiel angeschlossen haben, können Sie den entsprechenden Kanal "Spiele" nennen, sodass er leichter zu finden ist.
1

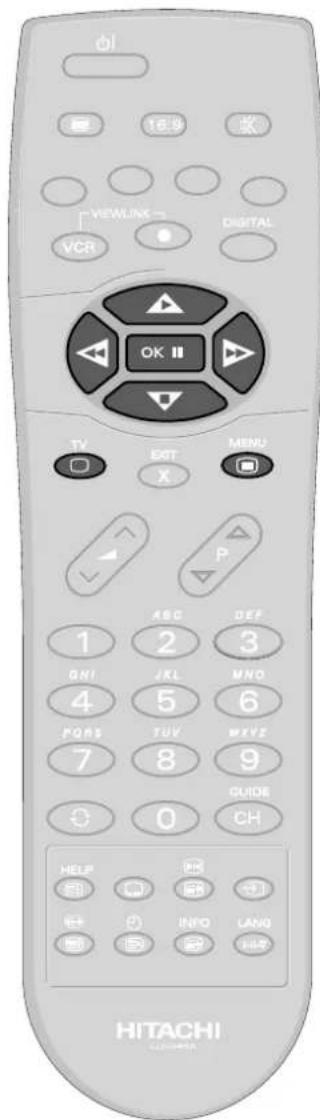

MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2
Pfeiltaste nach unten betätigen und INSTALLIEREN markieren. Auswahl bestätigen.
3
Pfeiltaste nach unten betätigen und MANUELLE EINSTELLUNGER markieren. Auswahl bestätigen.
Installieren
4
Den Balken mithilfe der Pfeiltasten über den zu ändernden Namen legen.
5
Auswahl bestätigen, um mit der Änderung des Namens zu beginnen.
Manuelle Einstellungen
6
Mit den LINKS/RECHTS-Tasten das Zeichen auswählen, das geändert werden soll.
Manuelle Einstellunger
7

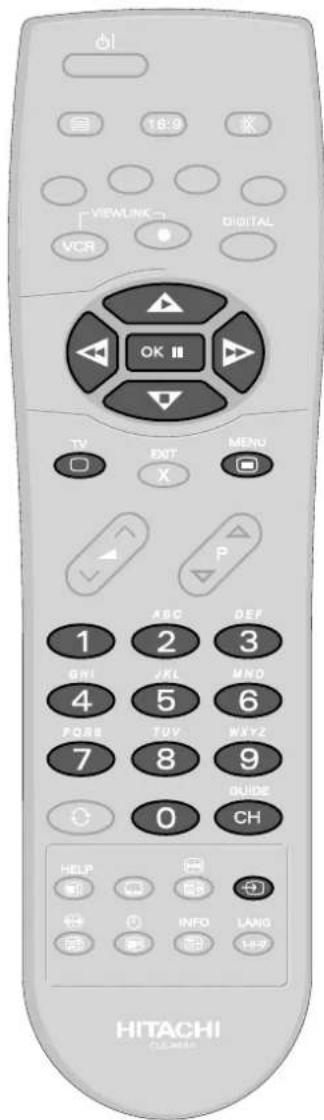

Mit den AUF/AB-Tasten oder den Zifferntasten 0 - 9 * den Namen ändern.
* Buchstaben können auch mithilfe der Zifferntasten an der Fernbedienung eingegeben werden. So geben Sie Buchstaben ein: Drücken Sie die Zifferntaste zweimal für den ersten (über der Taste angegebenen) Buchstaben, dreimal für den zweiten etc. Beispiel: Drücken Sie die Zifferntaste 2 zweimal für "A", dreimal für "B" und viermal für "C".
8
Änderung durch Betätigen der OK-Taste ok Ⅲ bestätigen oder durch Betätigen der X-Taste rückgängig machen und vorherigen Namen wieder herstellen.
Falls Sie ein Viewlink-kompatibles Videogerät haben, betätigen Sie die AV-Taste um die geänderten Informationen in Ihren Videorekorder zu übernehmen.
9
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
... Hinweise zum Download von Programmen
Die Download-Funktion kann hilfreich sein, wenn Sie beispielsweise Ihren Videorekorder austauschen müssen. Falls Sie einen Viewlink-kompatiblen Videorekorder haben, können Sie die voreingestellten Programme aus dem TV-Gerät herunterladen. Eine Einstellung des neuen Videogerätes ist somit überflüssig. Einzelheiten siehe Kapitel "Viewlink".
Was ist Viewlink?
Die Viewlink-Funktion ermöglicht die direkte Kommunikation zwischen Ihrem TV-Gerät und einem Viewlink-kompatiblen Videorekorder, z. B. das Herunterladen von Abstimmungsinformationen vom Fernseh- auf das Videogerät, sodass die TV/Video-Einstellung leichter wird.
So nutzen Sie Viewlink-Funktionen...
- Sie benötigen einen Viewlink-kompatiblen Videorekorder.*
- Der Videorekorder muss mithilfe eines fest verdrahteten Scart-Kabels an die AV1-Buchse des TV-Gerätes angeschlossen werden.
* Ein Viewlink-kompatibler Videorekorder ist ein HITACHI-Videorecorder mit dem Viewlink-Logo oder ein Videorekorder mit einem der folgenden Logos:
• "Q-Link" (ein Warenzeichen der Panasonic Corporation)
● "Data-Logic" (ein Warenzeichen der Metz Corporation)
● "Easy Link" (ein Warenzeichen der Philips Corporation)
● "Megalogic" (ein Warenzeichen der Grundig Corporation)
● "Smartlink" (ein Warenzeichen der Sony Corporation)
● "T-V Link" (ein Warenzeichen der JVC Corporation)
Diese Videorekorder unterstützen einige oder alle der beschriebenen Funktionen - siehe Bedienungsanleitung des Videorekorders.
Viewlink-Funktionen
Download voreinstellen
Diese Funktion ermöglicht das Herunterladen von Abstimmungsinformationen vom TV- auf das Videogerät, z. B. Programmreihenfolge, -namen etc. Auf diese Art kann eine korrekte Aufzeichnung gewährleistet werden. Die Funktion "Download voreinstellen" startet automatisch, wenn die Erstinstallation und die AUTOMATISCHE ABSTIMMUNG abgeschlossen sind oder die AV-Taste bei der MANUELLEN ABSTIMMUNG betätigt wird. Diese Funktion kann auch vom Videorekorder aus gestartet werden - siehe Bedienungsanleitung des Videorekorders.
Hinweis: Wird "Kein Viewlink-kompatibler Videorekorder gefunden" angezeigt, wurde der Download-Vorgang nicht korrekt durchgeführt. Vor erneutem Herunterladen bitte folgende Punkte sicherstellen:
• Der Videorekorder ist eingeschaltet.
- Der Videorekorder ist an die AV1-Buchse angeschlossen.
• Das Scart-Kabel ist fest verdrahtet.
• Der Videorekorder ist Viewlink-kompatibel.
Direkte TV-Aufzeichnung
Sie nehmen das auf, was Sie gerade sehen - Auf diese Art nehmen Sie die Sendung auf, die Sie gerade auf dem Bildschirm sehen.
So nehmen Sie auf: Video- und Aufzeichnungstasten an der Fernbedienung gleichzeitig betätigen. Auf dem Bildschirm wird entweder gemeldet, was aufgenommen wird, oder dass eine Aufzeichnung nicht möglich ist. (Beispiele sind nachfolgend und auf der gegenüber liegenden Seite aufgeführt.)
Kein Viewlink-kompatibler Videorekorder gefunden
Das TV-Gerät versucht, mit einem Viewlink-kompatiblen Videorekorder zu kommunizieren und kann keinen solchen finden.
Funktion mit diesem Videorekorder nicht möglich
Das TV-Gerät versucht, den Videorekorder zu einer Funktion zu veranlassen, die mit diesem nicht möglich ist.
Keine Aufzeichnung - kein Band im Rekorder
Das Videogerät kann nicht aufzeichnen, da kein Band eingelegt wurde,
Wiedergabe
Der Videorekorder kann nicht aufzeichnen, da gerade ein Band abgespielt wird.
Viewlink-Funktionen - Fortsetzung
Direkte TV-Aufzeichnung - Fortsetzung
Videorekorder nimmt von TV auf
Der Videorekorder nimmt vom Tuner des TV-Gerätes auf. Wird der Kanal am TV-Gerät gewechselt, so beeinträchtigt dies die Aufzeichnung. Menüs und Bildschirmanzeigen (OSDs) haben jedoch keinen Einfluss auf die Aufzeichnung.
Aufname voreingestellt
Der Videorekorder nimmt einen seiner eigenen Kanäle auf. Das TV-Gerät kann ausgeschaltet werden, die Aufzeichnung wird hiervon nicht beeinträchtigt.
Band ist geschützt
Der Videorekorder kann nicht aufzeichnen, da der Überspielschutz-Tab fehlt.
Videorekorder zeichnet bereits auf
Der Videorekorder kann nicht aufzeichnen, weil bereits eine Aufzeichnung läuft.
VCR zeichnet nicht auf
Der Videorekorder kann aus einem anderen, oben nicht genannten Grund nicht aufzeichnen.
So stoppen Sie die Aufzeichnung -
Video- und Stopp-Tasten VCR an der Fernbedienung gleichzeitig betätigen. Die Aufzeichnung wird gestoppt. Bedienung über Videogerät siehe Bedienungsanleitung des Videorekorders.
Videorekorder zeichnet vom Tuner des Videorekorders auf
Der Videorekorder nimmt von seinem eigenen Tuner auf und benutzt eine vom TV-Gerät gesendete Frequenz, d. h. nicht die eigenen, voreingestellten Kanäle des Videorekorders. Das TV-Gerät kann ausgeschaltet werden, die Aufzeichnung wird hiervon nicht beeinträchtigt.
Videogerät zeichnet über AV-Anschluss auf
Das Videogerät zeichnet über einen seiner AV-Anschlüsse auf. Das TV-Gerät kann ausgeschaltet werden, die Aufzeichnung wird hiervon nicht beeinträchtigt.
Videorekorder empfängt kein Signal zum Aufzeichnen
Am gewählten Videorekorder-Eingang wird kein Signal empfangen (Videorekorder-Tuner oder externer AV-Anschluss).
Videorekorder hat Bandprobleme
Es gibt ein Problem mit dem Band im Videorekorder (Bandsalat, Band fehlerhaft oder gerissen etc.).
Hinweis: Generell kann der Videorekorder keinen TV-Kanal aufzeichnen, der vom Tuner des Videorekorders nicht richtig empfangen werden kann, auch wenn Sie diesen Kanal auf dem TV-Gerät sehen können. Manche Videorekorder können jedoch den TV-Ausgang benutzen, um einen TV-Kanal aufzuzeichnen. Einzelheiten siehe Bedienungsanleitung Ihres Videorekorders.
TV-Einschaltautomatik
Wenn Sie ein Band einlegen und die Wiedergabetaste am Videorekorder betätigen, während sich das TV-Gerät im Standby-Modus befindet, schaltet sich das TV-Gerät automatisch ein und stellt sich auf AV1 ein, sodass Sie das Band ansehen können.
Video-Standby-Automatik
Wenn das TV-Gerät sich im Standby-Modus befindet, schaltet auch das Videogerät auf Standby-Modus um, vorausgesetzt, dass es nicht in Betrieb ist. (Wird gerade ein Band zurückgespult, so schaltet der Videorekorder erst auf Standby-Modus um, wenn der Spulvorgang beendet ist.)
Video-Bildwiedergabe
Wenn das TV-Gerät sich im Standby-Modus befindet und ein Video-Menü aufgerufen wird, so schaltet sich das TV-Gerät automatisch ein, und die über das AV1-Terminal erhaltenen Bilder erscheinen auf dem Bildschirm.
... Hinweise zur Kundenkennung
Die Funktion Kundenkennung ermöglicht es dem Benutzer, einen persönlichen Sicherheitscode und Adresseninformationen in den Speicher des TV-Gerätes einzugeben, sodass es der Polizei im Falle eines Diebstahls möglich ist, den Besitzer zu ermitteln. Bitte führen Sie die nachstehend beschriebenen Schritte durch.
1

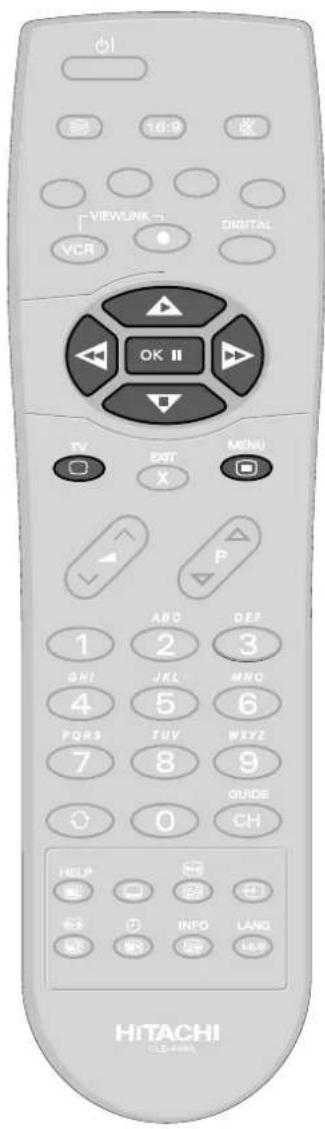

MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2
Pfeiltaste nach unten betätigen und INSTALLIEREN markieren. Auswahl bestätigen.
Hauptmenü
3
Pfeiltaste nach unten betätigen und IDENTIFIKATIONSNUMMER markieren. Auswahl bestätigen.
Installieren
4
PASSWORT EINGEBEN ist markiert.
5
Drücken Sie OK, um die Auswahl anzunehmen.
Identifikationsnummer
Hinweis: An diesem Punkt ist keine andere Auswahl möglich.
6
Über die Fernbedienung "1234" eingeben. Dieses Passwort ist ab Werk voreingestellt.
7
Drücken Sie OK, um die Auswahl anzunehmen.
8
Pfeiltaste nach unten betätigen und NAME markieren. Auswahl bestätigen.
9
Mit den LINKS/RECHTS-Tasten die einzelnen Zeichen auswählen und mit den AUF/AB-Tasten oder den Zifferntasten 0 - 9 * die einzelnen Zeichen ändern (maximal 16).
Identifikationsnummer
* Buchstaben können auch mithilfe der Zifferntasten an der Fernbedienung eingegeben werden. So geben Sie Buchstaben ein: Drücken Sie die Zifferntaste zweimal für den ersten (über der Taste angegebenen) Buchstaben, dreimal für den zweiten etc. Beispiel: Drücken Sie die Zifferntaste 2 zweimal für "A", dreimal für "B" und viermal für "C".
10 Vorgang durch Betätigen der OK-Taste beenden.
OK II
11 markieren und ändern. Wenn Sie einen Fehler machen oder die Adressänderung abbrechen möchten, betätigen Sie die X-Taste X an der Fernbedienung.
Hinweis: Nachdem Sie Ihre Adresse etc. geändert haben, lesen Sie bitte das Kapitel "Passwortänderung" der vorliegenden Bedienungsanleitung, bevor Sie zum normalen TV-Betrieb zurückkehren.
... Hinweise zur Passwortänderung
Wir empfehlen dem Benutzer, ein neues Passwort zu wählen, sobald alle persönlichen Details eingegeben wurden. Die Vorgehensweise wird nachstehend beschrieben.
1
Im Menü IDENTIFIKATIONSNUMMER die Pfeiltaste nach unten betätigen und PASSWORT ÄNDERN markieren. Auswahl bestätigen.
Identifikationsnummer
Serienummer
Passwort Eingeben
Name MR SMITH
Adresse 1 HIGH STREET
Postleitzahl CP3 5PX
Passwort ändern
2) Drücken Sie OK, um die Auswahl anzunehmen.
OK II
3
Der Menüpunkt PASSWORT EINGEBEN ist markiert. Vierstelliges Passwort Ihrer Wahl über die Zifferntasten 0 - 9 an der Fernbedienung eingeben.
Passwort ändern
Passwort Eingeben
1234
4
Mit den LINKS/RECHTS-Tasten die einzelnen Zeichen auswählen und mit den AUF/AB-Tasten oder den Zifferntasten 0 - 9 * die einzelnen Zeichen ändern.
* Buchstaben können auch mithilfe der Zifferntasten an der Fernbedienung eingegeben werden. So geben Sie Buchstaben ein: Drücken Sie die Zifferntaste zweimal für den ersten (über der Taste angegebenen) Buchstaben, dreimal für den zweiten etc.
Beispiel: Drücken Sie die Zifferntaste 2 zweimal für "A", dreimal für "B" und viermal für "C".
5
Vorgang durch Betätigen der OK-Taste beenden.
OK
6
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
PASSWORT
Wichtiger Hinweis! Schreiben Sie Ihr Passwort in das nebenstehende Kästchen und bewahren Sie es an einem sicheren Ort auf.
Rauschminderung
Hilft das Rauschen im TV-Gerät zu mindern, vor allem in Bereichen mit schwächerem Signalempfang. AUS/NIEDRIG/MITTEL/HOCH auswählen, um gestörte Bilder auszugleichen.
CTI
Colour Transient Improvement (Verbesserung der Farbübergänge) - Mithilfe dieses Elementes lässt sich bei Ihrem TV-Gerät die Abgrenzung der Farbübergänge verbessern.
GM (VM)
Geschwindigkeitsmodulation - Mithilfe dieses Elementes kann die Schärfe des TV-Bildes erhöht bzw. reduziert werden, wenn dieses, insbesondere am linken und rechten Bildschirmrand, verschwommen erscheint.
Farbtemperatur
Mithilfe dieses Elementes lässt sich anhand einer Gleitskala das Farbspektrum Ihres TV-Bildes einstellen. Durch Betätigen nach RECHTS werden die (warmen) ROTTÖNE des TV-Bildes verstärkt, durch Betätigen nach LINKS werden die (kalten) BLAUTÖNE des TV-Bildes verstärkt. Ein ausgewogenes Wärmeverhältnis liegt in der Mitte der Skala.
Schwarzfärbung (Black Stretch)
Mithilfe dieses Elementes werden alle dunkelgrauen Partien des Bildes schwarz gefärbt.
DST
Mithilfe dieser Steueruns wird die Hautfarbe dynamisch verbessert.
Farbton
Mithilfe dieses Elementes kann die Farbe des TV-Bildes nur beim Empfang von NTSC-Signalen eingestellt werden.
... Hinweise zu NICAM-Einstellungen
NICAM ist ein Übermittlungs- und Empfangsverfahren für Stereoklang. Falls Ihr TV-Gerät NICAM aufgrund geographischer, klimatischer oder sonstiger Umstände nicht empfangen kann oder falls an Ihrem Wohnort keine NICAM-Signale gesendet werden, gibt Ihr TV-Gerät Monoklang wieder.
Stereo
Ihr Gerät liefert digitalen Stereosound. Dieser Modus ist für die meisten TV-Sendungen geeignet. Wenn dieser Modus aktiviert ist, erscheint das Stereosymbol. Zur Aktivierung des Stereosounds die Taste 1-11-7 an der Fernbedienung betätigen.
Dieser Effekt verstärkt den digitalen NICAM-Stereoklang und vergrößert den Klangbereich des Gerätes. Wide Stereo vermittelt z. B. bei Actionfilmen oder Sportereignissen einen räumlichen Eindruck. Zur Aktivierung von Wide Stereo die Taste an der Fernbedienung betätigen.
In diesem Modus gibt Ihr Gerät eine einzige Tonquelle aus. Manche Stereosignale können sich bei ungünstigen Wetterverhältnissen verschlechtern. In diesem Fall sollte der Mono-Modus gewählt werden, um einen schlechten Klang zu vermeiden. Zur Aktivierung des Mono-Modus die Taste an der Fernbedienung betätigen.
Pseudo-Stereo erzeugt einen räumlichen Klang aus Monosignalen und imitiert auf diese Art den Stereoeffekt. Zur Aktivierung von Pseudo-Stereo die Taste 🕐 an der Fernbedienung betätigen. Hinweis: Pseudo-Stereo ist nur bei Monoempfang möglich.
Lautstärke
Mithilfe dieses Elementes kann die Tonlautstärke der Lautsprecher Ihres TV-Gerätes erhöht oder verringert werden. Auf diese Art wird auch die Lautstärke beim Einschalten festgelegt.
Balance
Mithilfe dieses Elementes kann die Tonbalance von links nach rechts und umgekehrt eingestellt werden.
Loudness ein/aus
Beim Fernsehen mit geringer Loudness schalten Sie dieses Element EIN, um den Mangel an tiefen und hohen Frequenzen auszugleichen.
TV-Lautsprecher stummschalten
Mithilfe dieses Elementes schalten Sie die integrierten Lautsprecher Ihres TV-Gerätes EIN oder AUS. Kopfhörer- und RCA-Ausgänge sind hiervon nicht betroffen.
6
Mit den AUF/AB-Tasten den Menüpunkt EQUALISER markieren.
7
Auswahl bestätigen.
Equaliser
Mit dem EQUALISER-Menü wird der Klangbereich Ihres TV-Gerätes eingestellt.
8
Einzustellenden Modus oder Klangfrequenz mithilfe der AUF/AB-Tasten auswählen.
9
Markierte Elemente durch Betätigen der LINKS/RECHTS-Tasten einstellen.
Tiefenbereich 120 Hz
Über diesen Wert wird der Bass Ihres TV-Gerätes gesteuert. Falls der Bass Ihres TV-Gerätes zu dumpf klingt, verringern Sie den eingestellten Wert.
Mittlerer Tiefenbereich 500 Hz
Dieser Wert ist die Grundlage des Klangs. Falls der Klang Ihres TV-Gerätes zu voll oder nicht voll genug ist, stellen Sie ihn über dieses Element neu ein.
Mittelton 1,5 kHz
Über diesen Wert wird der mittlere Stimmbereich beim Klang Ihres TV-Gerätes gesteuert.
Mittlerer Höhenbereich 5kHz
Wenn dieser Wert erhöht wird, werden Flöten und Streicher beim Klang Ihres TV-Gerätes betont. Eine Verringerung hat eine wohltuende Wirkung auf den Klang.
Höhenbereich 10 kHz
Wenn dieser Wert erhöht wird, werden die durchdringenden Töne von Triangel und Zimbeln betont.
... Hinweise zur Ausschaltautomatik
Ihr TV-Gerät besitzt eine Ausschaltautomatik, mit der Sie eine Zeit einstellen können, nach der das Gerät automatisch in den Standby-Modus umschaltet. Stellen Sie mithilfe der RECHTS/LINKS-Tasten die Zeitschaltuhr auf eine Zeit zwischen 5 und 120 Minuten. Bei Anbruch der letzten Minute erscheint auf dem Bildschirm ein Countdown von 59 Sekunden bis auf 0, bevor Ihr Gerät in den Standby-Modus umschaltet.
6
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
... Hinweise zur Bildschirmanzeige (OSD)
Mit dieser Funktion können Sie bestimmen, ob und wie lange die Bildschirmanzeige (OSD) bei normalem TV-Betrieb auf dem Bildschirm erscheint. Einzelheiten siehe unten.
1
DIE OBEN AUFGEFÜHRTEN SCHRITTE 1 BIS 4 WIEDERHOLEN.
5
OSD-Elemente mithilfe der LINKS/RECHTS-Tasten einstellen, d. h. AUS/NORMAL/SCHNELL.

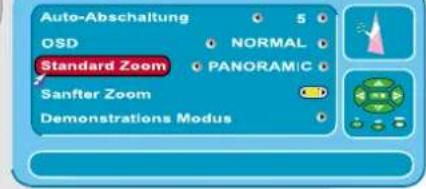

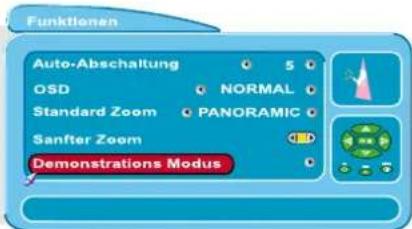

Funktionen
Auto-Abschaltung
5
OSD
Standard Zoom
PANORAMIC
Sanfter Zoom
Demonstrations Modus
AUS
OSD erscheint nicht bei Programmwechsel, Veränderung der Lautstärke etc.
NORMAL
OSD erscheint einige Sekunden lang bei Programmwechsel, Veränderung der Lautstärke etc.
SCHNELL
OSD verschwindet nach Programmwechsel, Veränderung der Lautstärke etc. schneller.
6
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
...Hinweise zu den Breitbildfunktionen
Von verschiedenen Sendern werden inzwischen Spielfilme und Sendungen im echten Breitbildformat ausgestrahlt. Ihr TV-Gerät erkennt diese Signale und stellt automatisch das richtige Format ein. Allerdings werden nicht von allen Sendern die für die automatische Erkennung erforderlichen Signale gesendet. In diesem Fall kann das Gerät das Format der Ausstrahlung also nicht bestimmen. Die möglichen Formate können Sie sich durch Betätigen der 16:9-Taste 16:9 der Fernbedienung aufrufen und manuell einstellen. Die möglichen Formate werden anhand der nachstehenden Beispiele erläutert.
... Hinweise zum Auto-Modus
Auch Auto-Format kann manuell eingestellt werden. Der Auto-Modus erkennt automatisch unterschiedliche Signale der herkömmlichen Formate (4:3) oder Breitbildformate (16:9 oder 14:9). Das Gerät erfasst das eingehende Signal und schaltet automatisch auf das richtige Bildschirmformat 4:3 oder 16:9 um.
... Hinweise zu Standardfunktionen
Ihr TV-Gerät verfügt auch über Standardfunktionen, über die das Bildformat gesteuert werden kann. Zugriff und Einstellung siehe unten.
... Hinweise zu Standard-Zoom
Von verschiedenen Sendern werden inzwischen Breitbildsignale gesendet, über die das Bildformat der ausgestrahlten Filme und Sendungen identifiziert werden kann. Ihr TV-Gerät kann diese Signale erkennen und automatisch das richtige Format einstellen. Allerdings werden nicht von allen Sendern die für
die automatische Erkennung erforderlichen Signale gesendet. In diesem Fall kann das Gerät das Format der Ausstrahlung also nicht bestimmen. Aus diesem Grunde werden über STANDARD-ZOOM die Bildanforderungen eingestellt, wenn kein Breitbildsignal gesendet bzw. empfangen wurde.
1

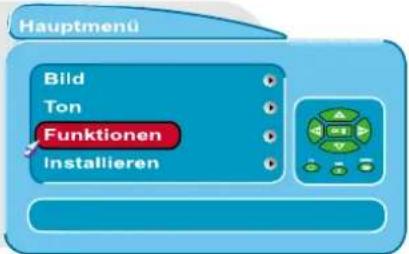

MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2
Pfeiltaste nach unten betätigen und FUNKTIONEN markieren.
3
Auswahl bestätigen.
4
Einzustellendes Element mithilfe der AUF/AB-Tasten markieren.
5
Ausgewählte Funktion durch Betätigen der LINKS/RECHTS-Tasten einstellen.
6
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
Hauptmenti
Funktionen
... Hinweise zu Sanfter Zoom
Sanfter Zoom steuert die Art, auf die das Gerät zwischen den Formaten wechselt. Einzelheiten siehe unten.
1
DIE OBEN BESCHRIEBENEN SCHRITTE 1 BIS 4 WIEDERHOLEN.
5
Funktion SANFTER ZOOM mithilfe der LINKS/RECHTS-Tasten einstellen, d. h. EIN/AUS.

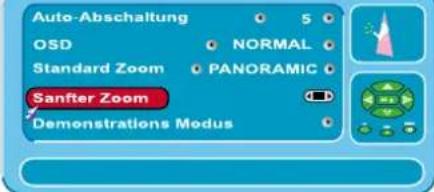

Funktionen
EIN
TV-Gerät wechselt gleitend zwischen den Bildformaten.
AUS
TV-Gerät wechselt schnell zwischen den Bildformaten.
6
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der ernbedienung betätigen.
... Hinweise zum Teletext
Teletext ist ein Bildschirm-Informationsdienst, in den Sie durch Betätigen der Teletext-Taste
an der Fernbedienung gelangen. Teletext-Seiten sehen zum Beispiel wie hier abgebildet aus. Wählen Sie das gewünschte Thema, indem Sie über die
Fernbedienung die dreistellige Zahl eingeben, die der Seitennummer entspricht. Geben Sie z. B. 1, 0, 1 ein, wenn Sie die Nachrichtenschlagzeilen aufrufen möchten. Alternativ können Sie auch die Farbtasten drücken, die sich auf die Themen unten auf dem Bildschirm beziehen (d. h. die Fastext-Themen). Drücken Sie z. B. die grüne Taste der Fernbedienung, wenn Sie die Sportseite aufrufen möchten.
... Hinweise zu Favoritenseiten
Ihr TV-Gerät kann bis zu vier Ihrer bevorzugten Teletext-Seiten speichern, z. B. die Sportseite, Kochrezepteseite oder Gartenpflegeseite - Sie haben die Wahl. Wie bei den Fastext-Seiten gelangen Sie über die Farbtasten der Fernbedienung zu Ihren Favoritenseiten. Um zu Ihren Favoritenseiten zu gelangen, führen Sie die nachstehend beschriebenen Schritte durch.
1
Teletext-Taste betätigen, um in den Teletext-Modus zu gelangen.
2
Nummer der Favoritenseite durch Betätigen der MENÜ-Taste eingeben (auf diese Art können Sie zwischen Fastext und Favoritenseiten wechseln).
3
Die Farbtaste betätigen, die der Favoritenseite zugeordnet werden soll.
4
Die dreistellige Zahl mithilfe der Zifferntasten 0 - 9 an der Fernbedienung eingeben.
Feld
FAVORITENSEITE
5
Nach Eingabe der Nummer die gleiche Farbtaste erneut betätigen und festhalten, bis das Feld FAVORITENSEITE weiß wird und wieder die ursprüngliche Farbe annimmt.
6
Vorgang bei Bedarf mit einer anderen Farbtaste wiederholen, oder MENU-Taste betätigen, um zum normalen Teletext-betrieb zurückzukehren.
7
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.

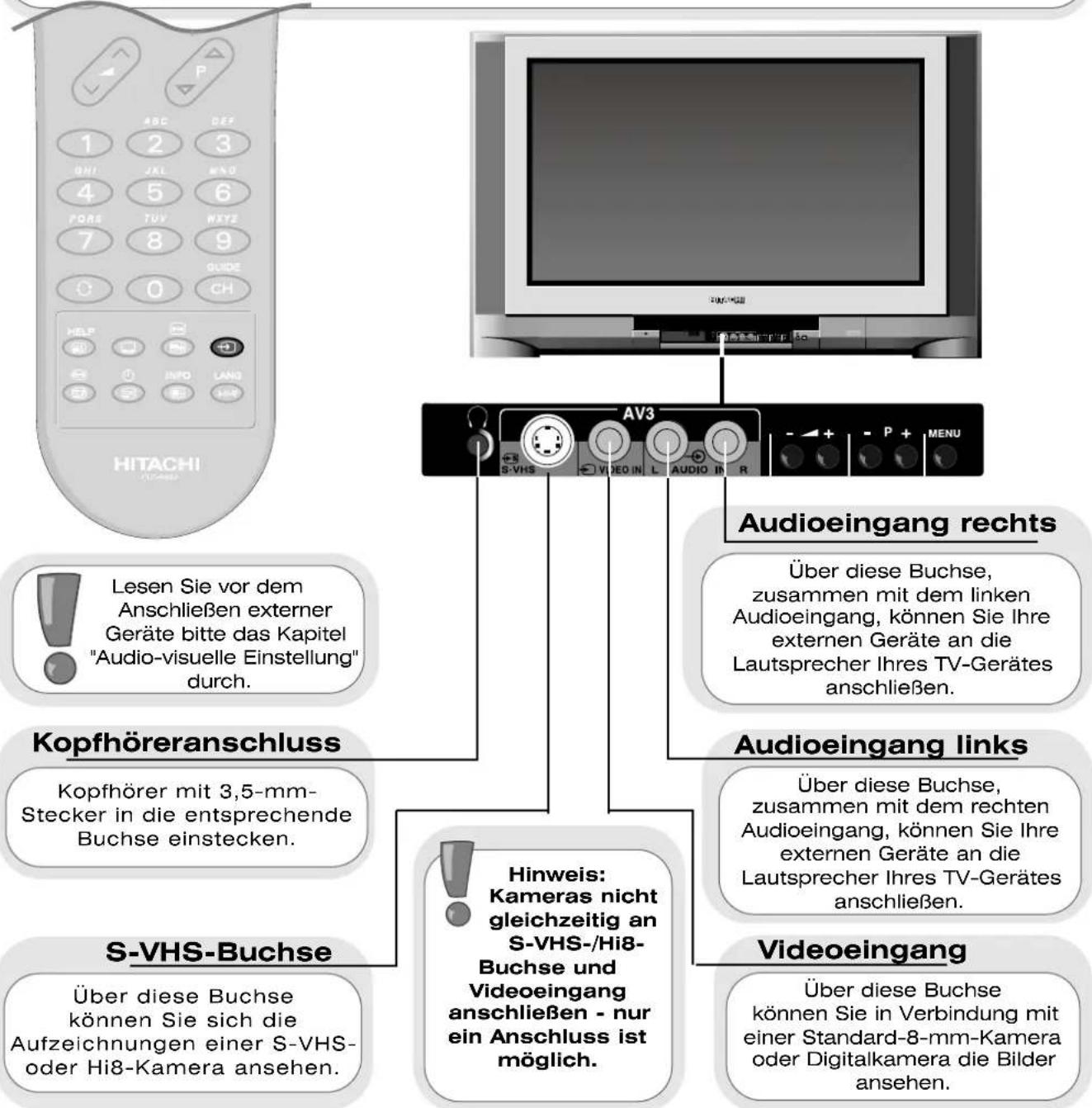

Camcorder
Der Anschluss eines Camcorders an Ihr TV-Gerät ist ganz einfach. Stellen Sie zunächst fest, um welche Kameraausstattung es sich handelt und wie die Anschlussstecker aussehen. Das Anschlusskabel einer 8-mm-Kamera ist vermutlich mit einem Cinch-Stecker versehen. Handelt es sich dagegen um eine S-VHS- oder Hi8-Kamera, finden Sie wahrscheinlich einen S-VHS-Stecker vor. Öffnen Sie die Abdeckung des Anschluss- und Bedienfeldes an der Gerätevorderseite und schließen Sie die Kamera wie nachstehend beschrieben an. Schalten Sie Ihr TV-Gerät ein und drücken Sie die TV/AV-Taste 📋 an der Fernbedienung, bis AV3 auf dem TV-Bildschirm erscheint. (Im Falle eines S-VHS-Gerätes stellt sich Ihr TV-Gerät automatisch auf AV3 ein.) Starten Sie nun den Wiedergabevorgang Ihrer Kamera. Alternativ können Sie Ihrem Camcorder eine individuelle Kanalnummer zuweisen - siehe Kapitel "Signalquelleneingabe".
Netzanschluss
Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluss Ihres TV-Gerätes und externer Geräte das Kapitel "Gerätesicherheit" durch.
Zum Anschluss von Videogeräten, Computergeräten, DVD-Geräten oder Videospielen an dieses TV-Gerät ist die auf der Rückseite des TV-Gerätes befindlichen AV2- oder AV4-Buchse als RGB-Eingang zu verwenden. (Siehe Seite 8.)
Hinweis: Durch die Dauerverwendung von Computergeräten oder Spielen in Verbindung mit diesem TV-Gerät kann die Bildröhre mit der Zeit bleibenden Schaden nehmen. Verhindern Sie dies, indem Sie Helligkeit und Kontrast so weit wie möglich zurücknehmen und die Betriebszeiten begrenzen.
... Hinweise zur Signalquelleneingabe
Jedes externe Gerät, das an Ihr TV-Gerät angeschlossen werden soll, muss seine eigene Eingangsbuchse haben. Es ist zudem einfacher und übersichtlicher, wenn die angeschlossenen externen Geräte eigene Programmnummern haben. Über die Signalquelleneingabe können Sie dem zugewiesenen Programm mitteilen, welches Gerät an welche Buchse angeschlossen ist. Auf diese Weise wird der Wechsel zwischen Normalbetrieb und dem Betrieb der angeschlossenen Geräte reibungsloser. Wenn Sie beispielsweise ein Videospiel an Ihr TV-Gerät anschließen wollen.
- schließen Sie es über ein Scart-Kabel an die AV2-Buchse an.
- geben Sie Ihrem Videospiel eine eigene, freie Programmnummer.
- ändern Sie auf Wunsch den Programmnamen.
- weisen Sie diesem Programm die richtige AV-Signalquelle zu.
1
MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2
Pfeiltaste nach unten betätigen und INSTALLIEREN markieren.
3
Auswahl bestätigen.
4
Pfeiltaste nach unten betätigen und MANUELLE EINSTELLUNGEN markieren.
5
Auswahl bestätigen.
6
Mithilfe der AUF/AB-Tasten das gewünschte Programm wählen und mit den LINKS/RECHTS-Tasten den Balken über die AV-Buchse legen, die eingestellt werden soll.
7
Auswahl bestätigen.
8
Mithilfe der AUF/AB-Tasten die gewünschte Signalquelleneingabevariante wählen.
Manuelle Einstellungen
Variante 1
AV1 ist die Signalquelle für den Anschluss eines Videorekorders über ein Scart-Kabel an die AV1-Buchse auf der Geräterückseite. Es ist zweckdienlich, Ihrem Videorekorder die Programmnummer 0 zuzuweisen.
Variante 2
AV2 ist die Signalquelle für den Anschluss externer Geräte wie z. B. Unterhaltungs-elektroniksysteme und Konverter/Decoder über ein Scart-Kabel an die AV2-Buchse auf der Geräterückseite.
Manuelle Einstellunger
Manuelle Einstellung
Variante 3
AV3 ist die Signalquelle für den vorübergehenden Anschluss externer Geräte wie z. B. Camcorder an die Audio/Video-Buchsen auf der Gerätevorderseite.
Variante 4
AV4 ist die Signalquelle für den Anschluss digitaler Videogeräte oder Unterhaltungselektroniksysteme über das AV4-Scart-Kabel auf der Geräterückseite.
Manuelle Einstellungen
Manuelle Einstellungen
Variante 5
DES ist die Signalquelle für den Anschluss eines externen Decoders an Ihr TV-Gerät zur Entschlüsselung der über die Antenne erhaltenen Signale (d. h. Kanal +) über das AV1-Scart-Kabel auf der Geräterückseite.
... Hinweise zur HF-Signalquelle
HF ist die Signalquelle für Standard-TV-Ausstrahlung und als Einstellung für normale TV-Programme zu empfehlen. Diese Quelle ist leer.
Manuelle Einstellung
9
Wenn die Signalquellen den einzelnen Programmnummern zugeordnet wurden, können diese Einstellungen durch Betätigen der OK-Taste im TV-Gerät gespeichert werden.
10
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
Wichtiger Hinweis
Es ist sehr wichtig, dass die AV-Einstellung beim Anschluss externer Geräte an Ihr TV-Gerät korrekt durchgeführt wird - eine falsche Einstellung kann zu einer Verschlechterung der Bildqualität führen.
1
MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2
Pfeiltaste nach unten betätigen und INSTALLIEREN markieren.
3
Auswahl bestätigen.
OK II
4
Pfeiltaste nach unten betätigen und AV GRUNDEINSTELLUNGEN markieren.
5
Auswahl bestätigen.
OK II
Installieren
Sprache © Deutsch
Installation
Manuelle Einstellungen
Programme Herunterladen
Identifikationsnummer
AV Grundeinstellungen
6
Mithilfe der AUF/AB- Tasten das einzustellende AV-Element wählen.
7
Markiertes AV-Element mithilfe der LINKS/RECHTS-Tasten einstellen (siehe unten).
AV Grundeinstellungen
AV1 Modus NORM
AV2 Modus NORM
AV4 Modus NORM
AV1
NORMAL
Diese Einstellung ist für VHS*-Videorecorder, Decoder etc.
SVHS
Diese Einstellung ist für SVHS*-Geräte, z. B. Videorekorder, DVD-Geräte.
AV2/4
NORMAL
Diese Einstellung ist für VHS*-Videorecorder, Decoder etc.
RGB
Diese Einstellung ist für digitale Konverter/Decoder, Computervideospiele, DVD-Geräte etc.
8
Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
* Lesen Sie bitte die
Bedienungsanleitungen der externen Geräte zur Ermittlung der optimalen Einstellung (VHS/SVHS etc.).
Sprache
Hier können Sie die Sprache wählen, in der die Bildschirmanzeigen erscheinen sollen. Einzelheiten sind nachstehend aufgeführt.
Installation
Mithilfe dieser Funktion können Sie bei Bedarf die automatische Abstimmung wiederholen, z. B. bei einem Wohnungswechsel etc.
Wichtiger Installationshinweis
Schalten Sie Ihr TV-Gerät erst ein, wenn alle externen Geräte angeschlossen sind. Wenn Sie einen Videorekorder oder Satellitenempfänger an Ihr TV-Gerät angeschlossen haben, achten Sie darauf, dass diese Geräte eingeschaltet sind, bevor Sie die automatische Abstimmung starten. Falls Ihr Videorekorder nicht Viewlink-kompatibel ist, legen Sie eine bespielte Videokassette ein und starten Sie den Abspielvorgang mit Ihrem Gerät. Falls Ihr Gerät Viewlink-kompatibel ist, lassen Sie den Videorekorder im Standby-Modus. (Einzelheiten siehe Kapitel "Viewlink".) Stellen Sie bei einem Satellitenempfänger Sky News ein. Auf diese Art werden alle Ihre externen Geräte in die automatische Abstimmung einbezogen.
1
DIE OBEN AUFGEFÜHRTEN SCHRITTE 1 - 3 WIEDERHOLEN.
4
Pfeiltaste nach unten betätigen und INSTALLATION markieren.
5
Auswahl bestätigen.
Installieren
Sprache
Deutsch
Installation
stellungen
•
Programme Herunterladen
Identifikationsnummer
•
AV Grundeinstellungen
•
Bitte führen Sie nun die automatische Abstimmung durch, die im Kapitel "Abstimmung" beschrieben wird, und folgen Sie den Anweisungen von Schritt 4 bis Schritt 7.
Programme-Herunterladen
Wenn Sie einen Viewlink-kompatiblen Videorekorder erworben haben, wählen Sie diese Funktion, um die Programmeinstellungen Ihres TV-Gerätes in den neuen Videorekorder zu überspielen.
Demonstrations Modus
Diese Funktion ermöglicht Ihnen einen kurzen Überblick über die bei Ihrem TV-Gerät verfügbaren Funktionen.
1 MENÜ-Taste betätigen. Das HAUPTMENÜ erscheint.
2 Pfeiltaste nach unten betätigen und FUNKTIONEN markieren.
3 Auswahl bestätigen.
4 Pfeiltaste nach unten betätigen und DEMONSTRATIONS MODUS markieren.
5) Auswahl bestätigen.
6 DEMONSTRATIONS MODUS-Elemente mithilfe der LINKS/RECHTS-Tasten einstellen, d. h. AUS/EIN.
en und Bildschirmanzeigen nstration handelt, bei der keine
- Infr. TV-Gerat zeigt nun die bei ihrem TV-Gerat verfügbaren Funktionen und Bildschimflanzeigen an. Bitte beachten Sie, dass es sich hierbei lediglich um eine Demonstration handelt, bei der keine Einstellungen verändert werden.
8) Um zum normalen TV-Betrieb zurückzukehren, TV-Taste an der Fernbedienung betätigen.
Problem
Mein TV-Gerät lässt sich nicht einschalten.
Die Fernbedienung funktioniert nicht.
Maßnahme
Vergewissern Sie sich, dass der Netzstecker eingesteckt und ggf. die Netzsteckdose eingeschaltet ist. Überprüfen Sie die Sicherung und stellen Sie sicher, dass sich das TV-Gerät nicht im Standby-Modus befindet (siehe unten).
Vergewissem Sie sich, dass sich keine Gegenstände zwischen Fernbedienung und Infrarotsensor am Gerät befinden. Eventuell sind auch die Batterien der Fernbedienung leer. Tauschen Sie jeweils den kompletten Batteriensatz aus.

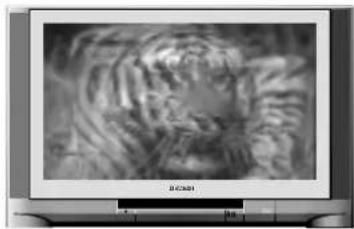

Problemstellung
Schnee - schlechter Ton
Doppelbilder - Ton in Ordnung
Zeitweilige Bildstörungen
Kein Bild und/oder kein Ton
Mögliche Ursache
Verbindung des Antennenkabels zum TV-Gerät ist nicht in Ordnung.
Antennenverbindungen angerostet oder unterbrochen.
Antenne verstellt.
Ungünstige Wetterbedingungen.
Sendestörungen.
Antenne verstellt.
TV-Gerät nicht korrekt abgestimmt.
Ungünstige Wetterbedingungen.
Sendestörungen.
AV-Eingang nicht richtig eingestellt.
Störung durch elektrische oder mechanische Motoren, Leuchtstofflampen, tragbare Radiogeräte etc.
TV im AV-Modus (Audio/Video-Modus).
Bild-/Tonsteuerung auf Minimumwerte gesetzt.
TV-Gerät im Standby-Modus.
Maßnahme
Neue Verbindung herstellen und/oder Antennenstecker ersetzen.
Verbindung wiederherstellen bzw. Kabel ersetzen.
Antenne ausrichten.
Keine.
Zuständig ist der Betreiber des Senders. Antenne ausrichten.
TV-Gerät neu abstimmen oder Feinabstimmung durchführen.
Keine.
Zuständig ist der Betreiber des Senders.
Feststellen, welche externen Geräte angeschlossen sind und deren Scart-AV-Status prüfen.
Abschirmung der Geräte überprüfen und ggf. erneuern bzw. Abstand der Geräte zum TV-Gerät vergrößern.
AV-Taste oder die Zifferntasten
0 - 9 an der Fernbedienung betätigen, um in den normalen TV-Betrieb umzuschalten.
Elemente der Bild-/Tonsteuerung (im HAUPTMENÜ) kontrollieren.
Eine der Tasten 0 - 9 betätigen.
Falls ein Problem sich nicht durch eine der hier beschriebenen Maßnahmen beheben lässt, wenden Sie sich bitte unverzüglich an Ihren Händler.
Unter KEINEN Umständen darf die rückwärtige Abdeckung des TV-Gerätes entfernt werden.
Garantie
Vielen Dank, dass Sie sich für dieses TV-Gerät von HITACHI entschieden haben.
Wir verpflichten uns für einen Zeitraum von 12 Monaten ab dem Kaufdatum, für den Fall, dass an Ihrem Gerät wider Erwarten ein Fehler auftreten sollte, alle aufgrund eines Produktionsfehlers ausfallenden Teile des Produktes zu reparieren oder zu ersetzen, vorausgesetzt:
-
das Produkt wurde gemäß der dem Gerät beiliegenden Bedienungsanleitung installiert und benutzt,
-
das Produkt wurde nicht von jemand anderem repariert, gewartet oder modifiziert als von einem autorisierten HITACHI-Vertragshändler,
-
die Seriennummer des Produktes wurde nicht entfernt oder verändert.
-
Diese Garantie gilt nicht für gebraucht gekaufte Geräte und nicht für Geräte, die kommerziell oder öffentlich eingesetzt werden.
- Diese Garantie schließt nicht den Austausch verbrauchter Batterien, das Durchführen der vom Benutzer vorzunehmenden Einstellungen oder die Antennenausrichtung ein.
- Im Rahmen der Garantie ausgetauschte Teile werden Eigentum der HITACHI Home Electronics (Europe) Ltd.
- Bitte beachten Sie, dass Garantieleistungen nur gegen Vorlage des Kaufbelegs erbracht werden können.
Tragen Sie bitte in die Felder unten Modell und Seriennummer Ihres TV-Gerätes ein - diese sind auf dem Typenschild an der Geräterückseite angegeben. Vermerken Sie außerdem, wo und wann Sie Ihr Gerät gekauft haben. Diese Angaben helfen bei der Bearbeitung eventuell auftretender Fragen und sollten in jedem Schriftverkehr mit dem HITACHI-Kundendienstzentrum angegeben werden.
Seriennummer Modell Händler/Kaufort Kaufdatum
Diese Garantie berührt nicht Ihre gesetzlichen Rechte.
Bei Fragen und Problemen steht Ihnen Ihr HITACHI-Händler gerne zur Verfügung.
HITACHI
Hinweise zur Umweltverträglichkeit
HITACHI hat sich der Initiative der Unterhaltungselektronikindustrie, den Energieverbrauch von Fernsehgeräten und Videorekordern im Standby-Betrieb zu reduzieren, verpflichtet.
Auch wenn Ihr neues TV-Gerät bereits sehr stromsparend arbeitet, können Sie den Verbrauch auf Null reduzieren, wenn Sie das Gerät nach der Benutzung mit dem Hauptschalter ausschalten. In jedem Fall sollten Sie das Gerät über Nacht und beim Verlassen des Hauses ausschalten. Es gibt noch einige andere Überlegungen, die Sie beim Gerätebetrieb berücksichtigen sollten. Eine vernünftige Lautstärkeeinstellung verringert nicht nur den Stromverbrauch sondern auch die Lärmbelästigung für die Umwelt, und ein etwas geringerer Kontrast spart einerseits Strom und kann andererseits für die Augen sogar angenehmer sein.
Das Produktionswerk der HITACHI Home Electronics (Europe) Ltd. in Wales (Großbritannien) ist im britischen Gesellschaftsregister eingetragen und nach der Qualitätssicherungsnorm ISO 9001 unter der Nummer FM32366 zertifiziert. Ihr TV-Gerät wurde nach der Umweltnorm ISO 14001 gefertigt und besitzt das Zertifikat EMS 36168.
Diese Bedienungsanleitung wurde im Sinne unseres nachhaltigen Engagements für die Umwelt auf Papier aus nachwachsenden Hölzern gedruckt.
Gerätespezifikation
TV-Standard....50Hz
Antennenimpedanz ....75 Ω unsymmetrisch
Bldröhre....66-cm-Typ
76-cm-Typ
Netzspannung 220 - 240 V WS 50 Hz
Integrierte Lautsprecher ....8 Ω 15Watt
Abmessungen (Breite x Tiefe x Höhe) 66cm = 790 x 525 x 516 (mm)
76cm = 883 × 572 × 551 (mm)
Batterien für Fernbedienung 2 x HITACHI R6P(G)
(oder gleichwertig "AA")
Scart-Buchsen
Scart-Buchse AV1
1 AUDIO AUS (RECHTS)
2 AUDIO EIN (RECHTS)
3 AUDIO AUS (LINKS)
4 ERDE (AUDIO)
5 NICHT BELEGT
6 AUDIO EIN (LINKS)
7 NICHT BELEGT
8 SCHALTEINGANG
9 NICHT BELEGT
10 DATENVERBINDUNG ZU
VIDEOREKORDER (VIEWLINK)
11 NICHT BELEGT
12 NICHT BELEGT
13 CHROMINANZ ERDE
14 NICHT BELEGT
15 S-VHS-CHROMINANZEINGANG
16 NICHT BELEGT
17 ERDE (VIDEO)
18 ERDE (VIDEO)
19 BAS-VIDEOAUSGANG
20 BAS-VIDEO- ODER S-VHS-
LUMINANZEINGANG
ERDE
Scart-Buchse AV2
1 AUDIO AUS (RECHTS) 1
2 AUDIO EIN (RECHTS) 2
3 AUDIO AUS (LINKS) 3
4 ERDE (AUDIO) 4
5 ERDE (BLAU) 5
6 AUDIO EIN (LINKS) 6
7 EINGANG BLAU 7
8 SCHALTEINGANG 8
9 ERDE (GRÜN) 9
10 NICHT BELEGT 10
11 EINGANG GRÜN 11
12 NICHT BELEGT 12
13 ERDE (ROT) 13
14 ERDE (AUSTASTUNG) 14
15 EINGANG ROT 15
16 STATUSEINGANG (AUSTASTUNG) 16
17 ERDE (VIDEO) 17
18 ERDE (VIDEO) 18
19 BAS-VIDEOAUSGANG 19
20 BAS-VIDEOEINGANG 20
ERDE
Scart-Buchse AV4
NICHT BELEGT
AUDIO EIN (RECHTS)
NICHT BELEGT
ERDE (AUDIO)
ERDE (BLAU)
AUDIO EIN (LINKS)
EINGANG BLAU
SCHALTEINGANG
ERDE (GRÜN)
NICHT BELEGT
EINGANG GRÜN
NICHT BELEGT
ERDE (ROT)
ERDE (AUSTASTUNG)
EINGANG ROT
STATUSEINGANG (AUSTASTUNG)
ERDE (VIDEO)
ERDE (VIDEO)
NICHT BELEGT
BAS-VIDEOEINGANG
ERDE

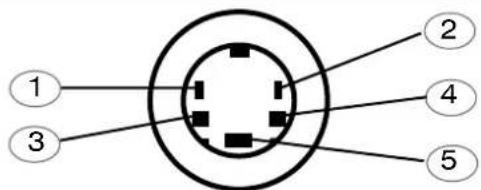

S-VHS-Buchse
Stift
1
2
3
4
5
Belegung
Chrominanzeingang
Luminanzeingang
Chrominanz Erde
Luminanz Erde
Masse
HITACHI
Hitachi, Ltd. Tokyo, Japan
D-85622 Feldkirchen bei München
GERMANY
Tel: +49-89-991 80-0
Fax: +49-89-991 80-224
Hotline: +49-180-551 25 51 (12ct/min)
