BEDIENUNGSANLEITUNG CLP 4550 Triumph-Adler

Herzlichen Glückwunsch zu Ihrer Entscheidung für den CLP 4550.

Dieses Betriebshandbuch soll Ihnen dabei helfen, das Gerät korrekt zu bedienen, regelmäßige Wartungsarbeiten durchzuführen und bei Bedarf einfache Maßnahmen zur Problembehebung zu ergreifen. Auf diese Weise bleibt das Gerät in einem guten Zustand.

Bitte lesen Sie sich dieses Betriebshandbuch aufmerksam und vollständig durch, bevor Sie das Gerät in Betrieb nehmen. Halten Sie dieses Handbuch stets griffbereit.

Um bestmögliche Ergebnisse und eine optimale Geräteleistung zu erzielen, empfiehlt es sich, nur Originalverbrauchsmaterialien für das Produkt zu verwenden. Bei Beschädigungen infolge der Verwendung von Verbrauchsmaterialien anderer Anbieter übernehmen wir keine Haftung.

Inhaltsverzeichnis

Rechtliche Informationen und Sicherheitsrichtlinien

1 Bezeichnung der Bauteile

Bauteile an der Vorderseite des Druckers 1-2

Komponenten an der linken Druckerseite 1-2

Bauteile auf der rechten Seite des Druckers 1-3

Bauteile im Inneren 1-4

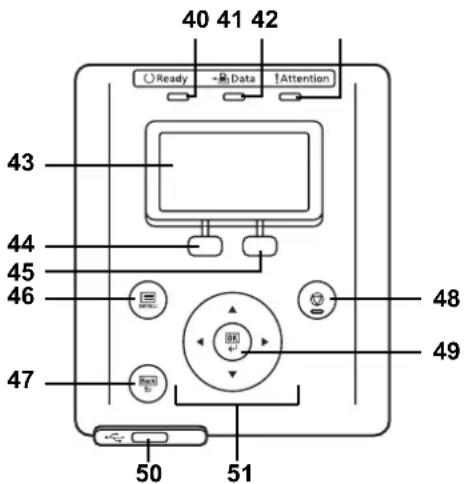

Bedienfeld 1-5

2 Druckbetrieb

Einstellungen der Netzwerkschnittstelle ändern 2-2

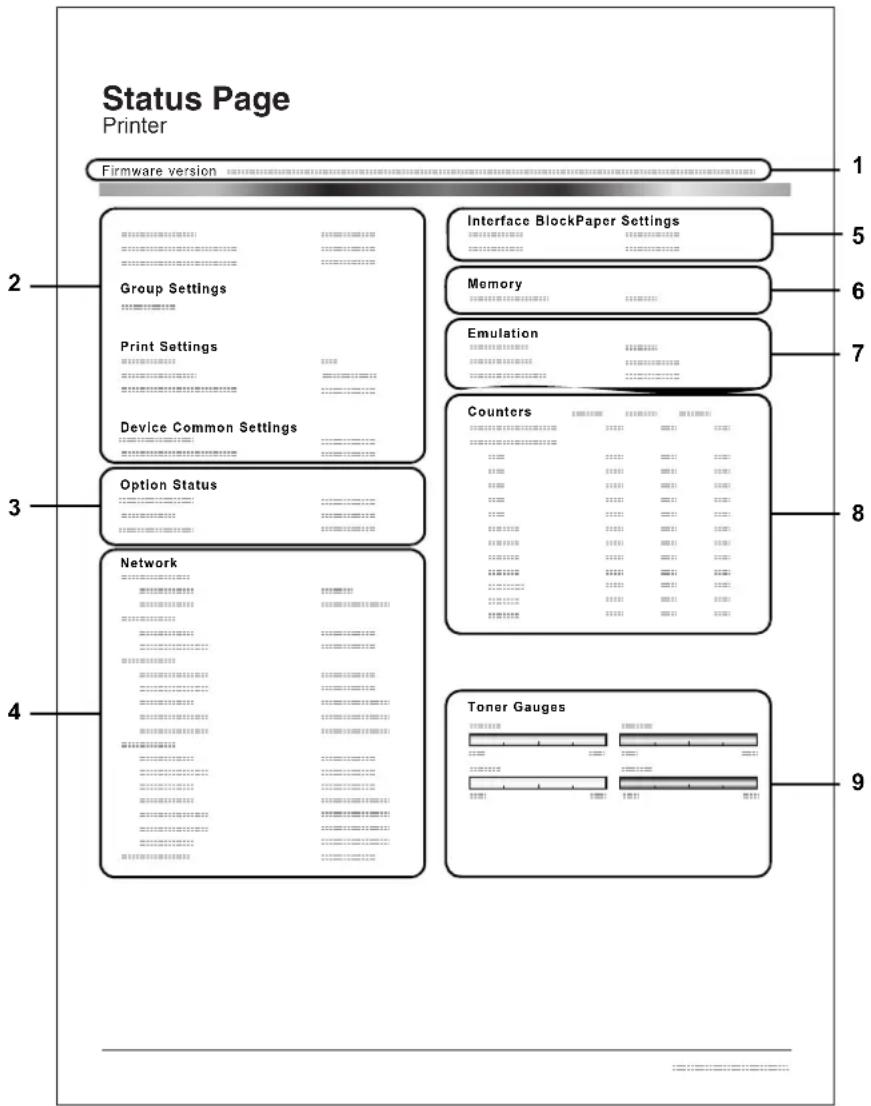

Statusseite drucken 2-3

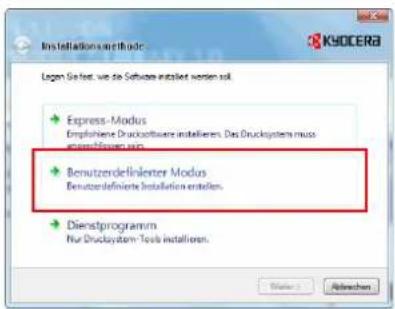

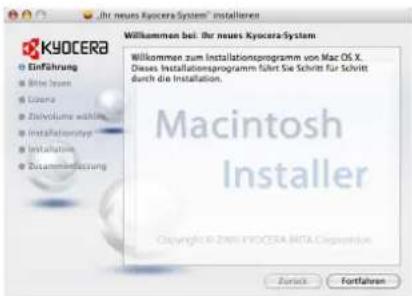

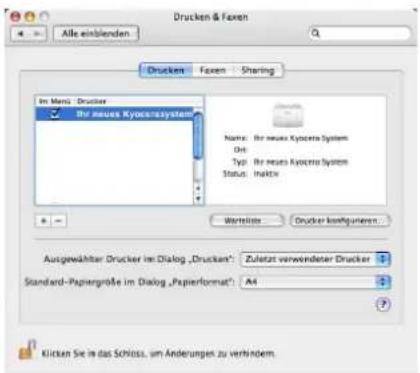

Druckertreiber installieren 2-4

Drucken aus einer Anwendung 2-9

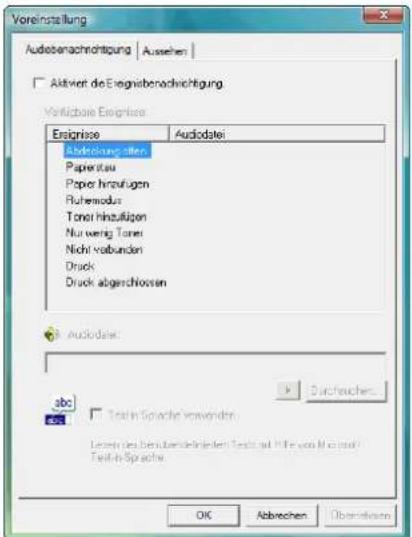

Status Monitor 2-10

Windows Software entfernen 2-13

3 Papier einlegen

Allgemeine Richtlinien 3-2

Wahl des geeigneten Papiers 3-4

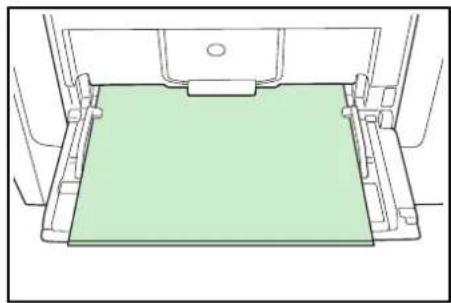

Spezialpapier 3-7

Papiersorte 3-12

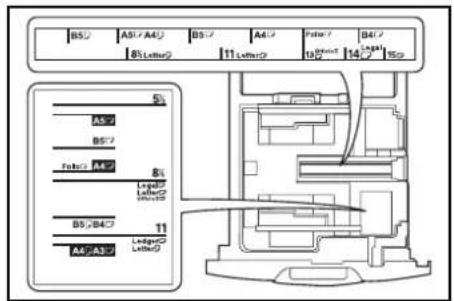

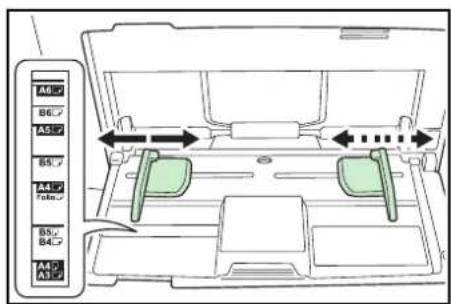

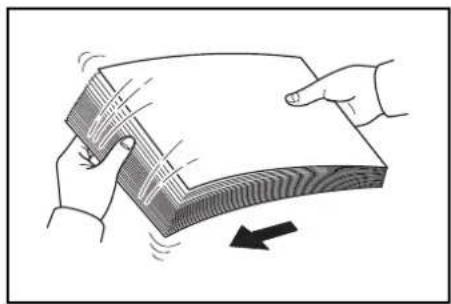

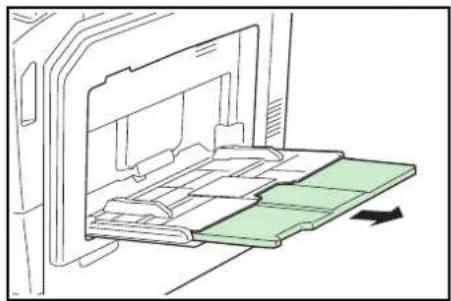

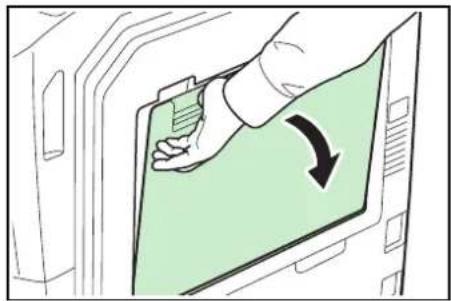

Papier einlegen 3-13

4 Bedienfeld verwenden

Allgemeine Informationen 4-2

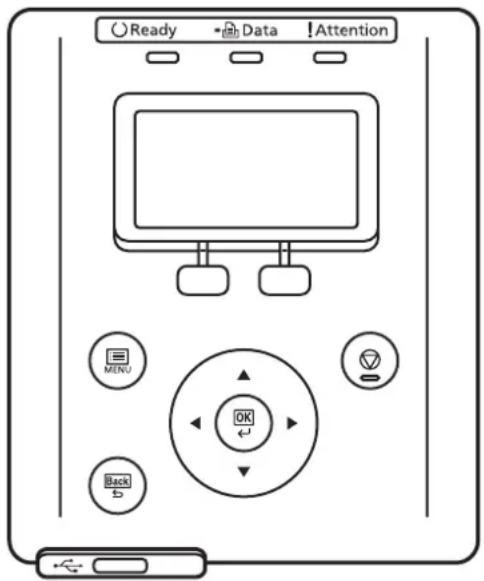

Bestandteile des Bedienfelds 4-3

Tasten 4-6

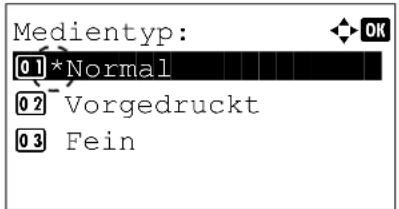

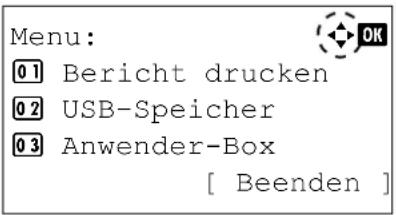

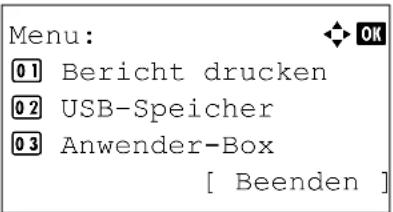

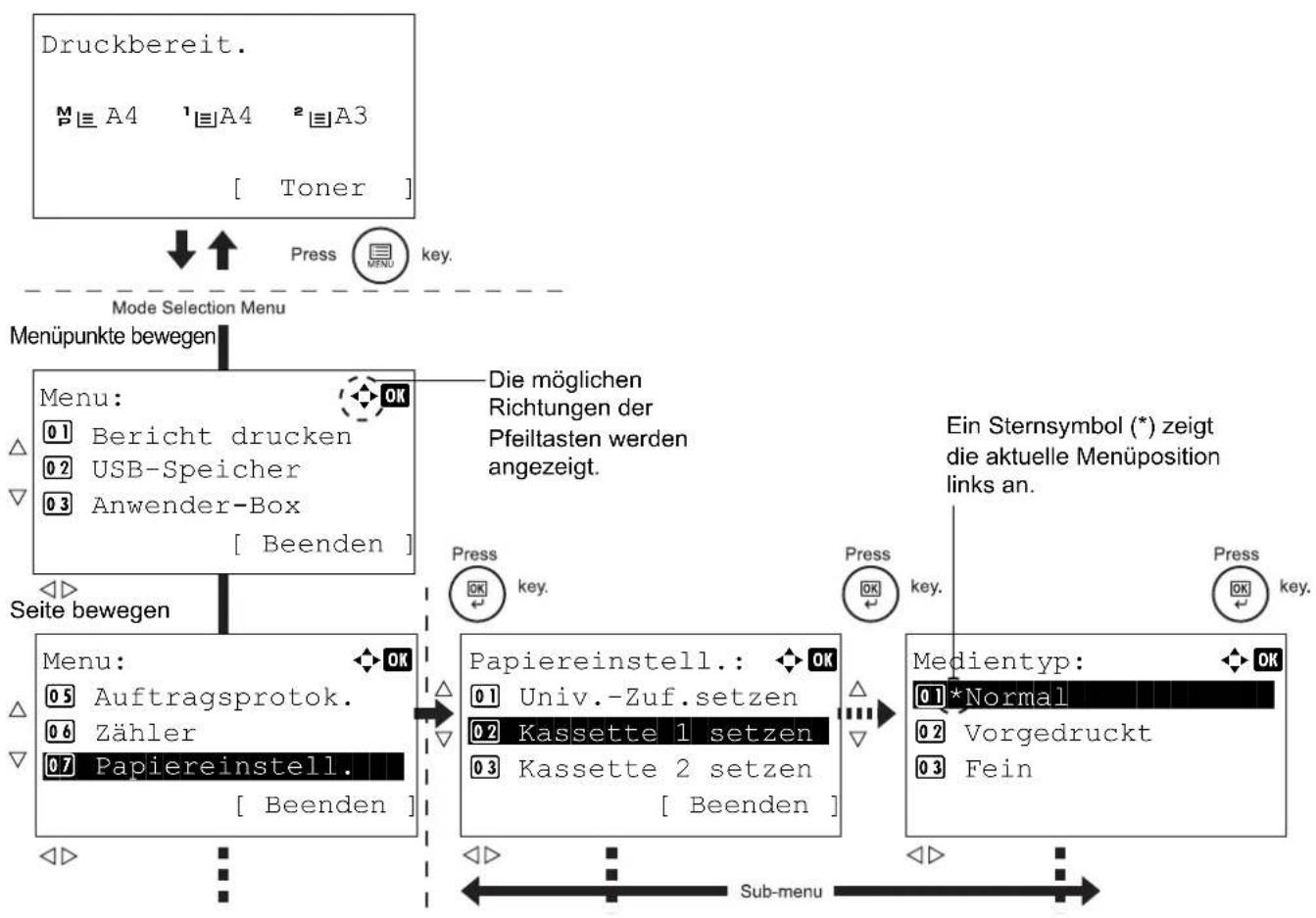

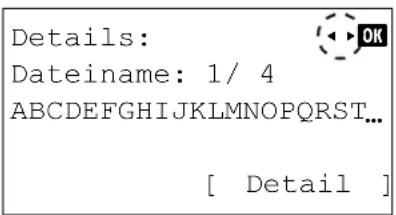

Bedienung über das Menüsystem 4-8

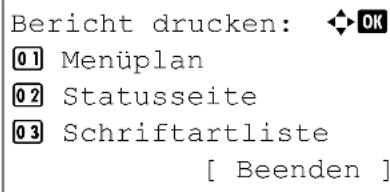

Einstellungen über das Menüsystem 4-10

Listenausdrucke 4-11

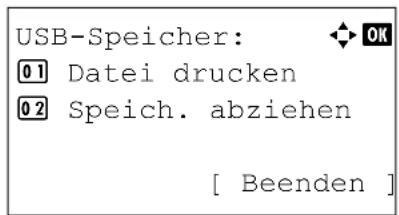

USB-Speicher anwählen 4-16

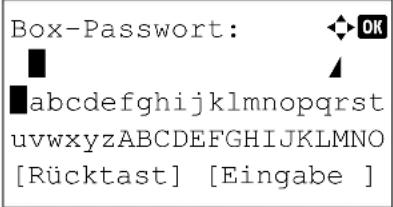

Anwenderbox 4-22

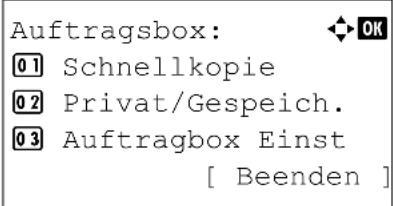

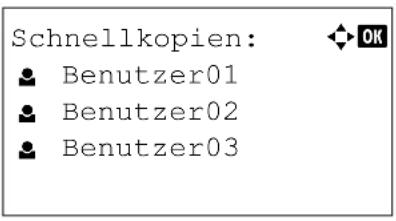

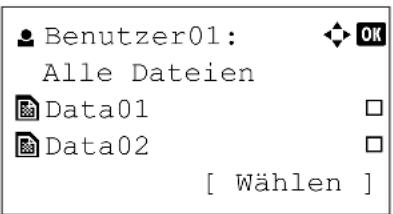

Auftragsbox 4-28

Auftragsprotokoll 4-42

Anzeigen des Zählerstandes 4-44

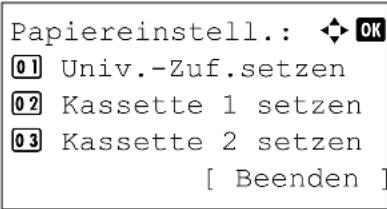

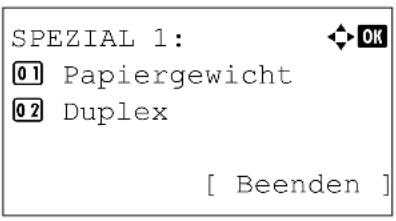

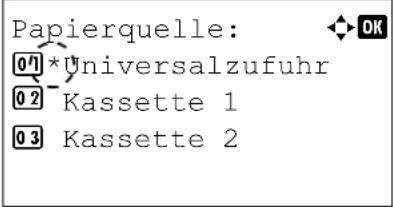

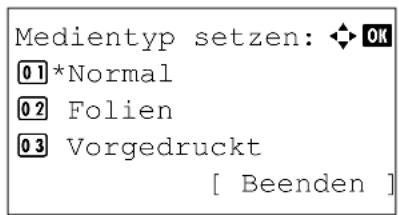

Papiereinstellungen 4-46

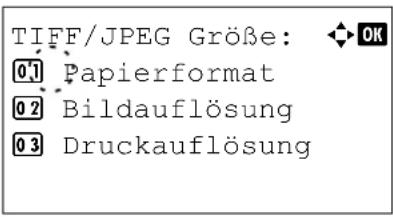

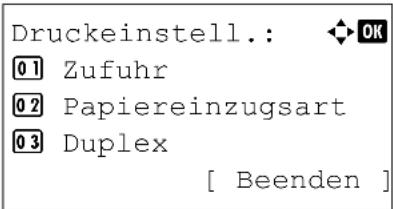

Druckeinstellungen 4-55

Netzwerk Einstellungen 4-65

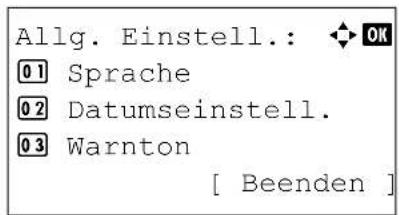

Gerät allgemein (Einstellung allgemeiner Parameter) ..... 4-72

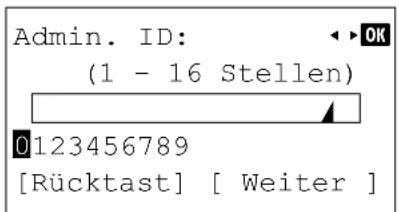

Sicherheits Einstellungen 4-85

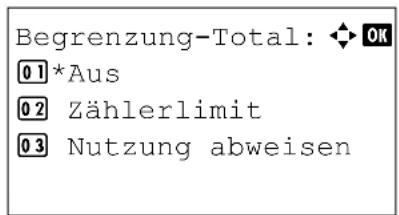

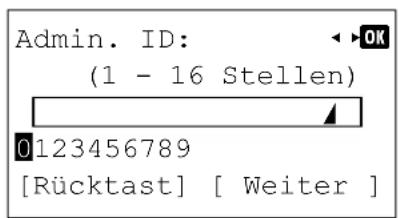

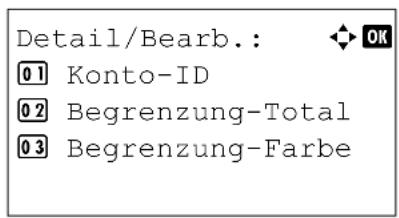

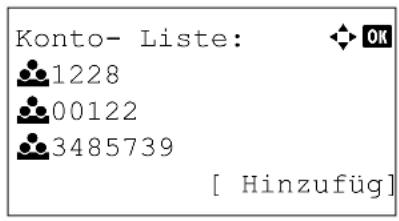

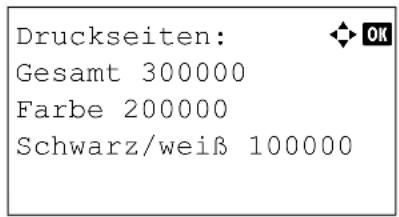

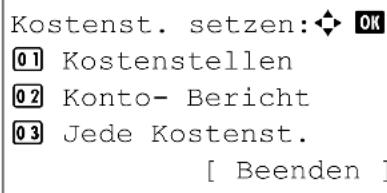

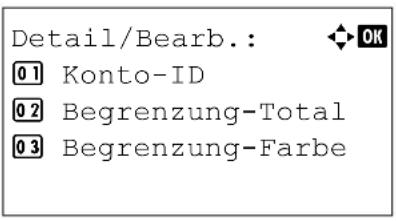

Kostenstellen verwalten 4-94

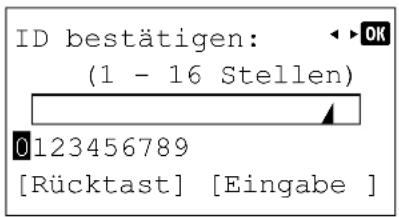

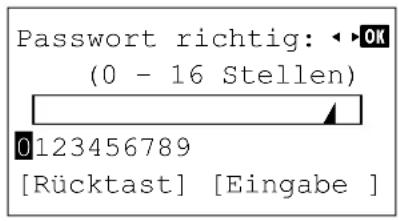

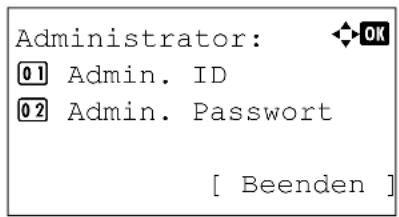

Administrator Einstellungen 4-102

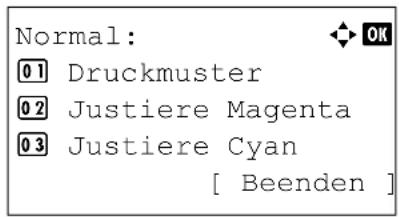

Einstellung/Wartung 4-105

5 Wartung

Allgemeine Informationen 5-2

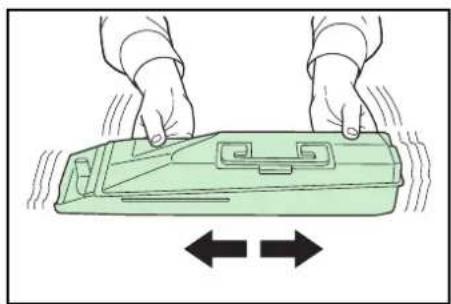

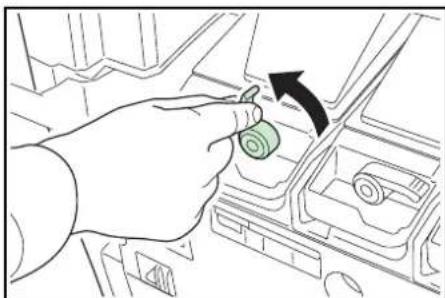

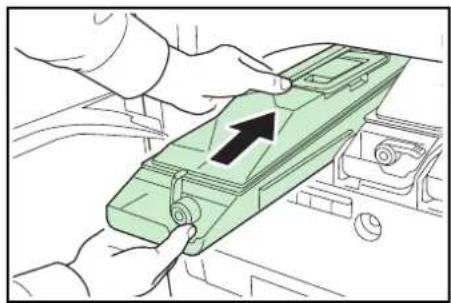

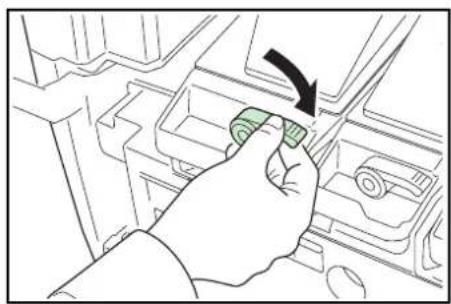

Austausch des Tonerbehälters 5-2

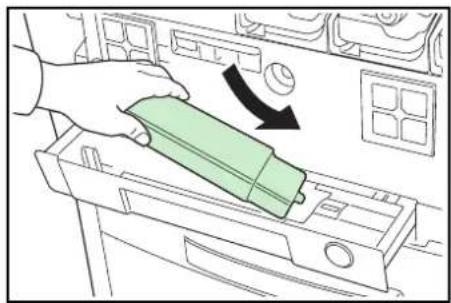

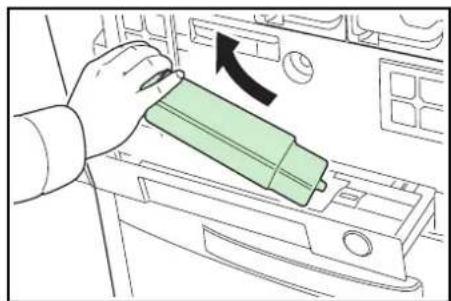

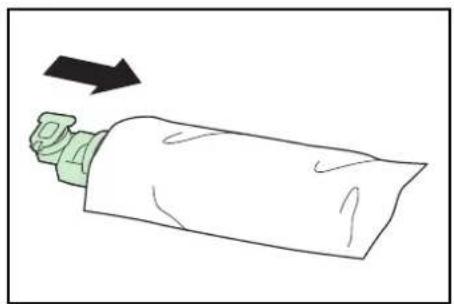

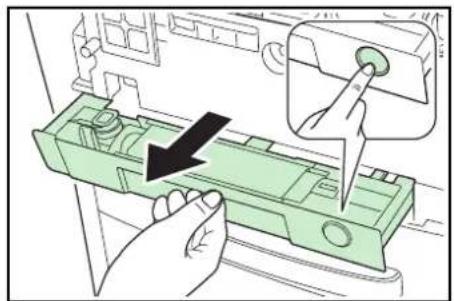

Austausch des Resttonerbehälters 5-6

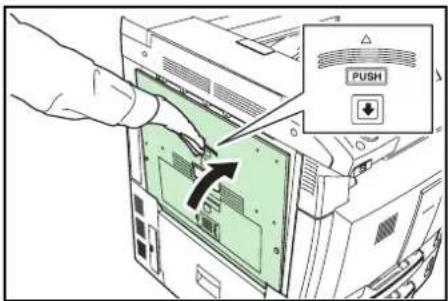

Reinigung des Druckers 5-8

6 Störungsbeseitigung

Allgemeine Richtlinien 6-2

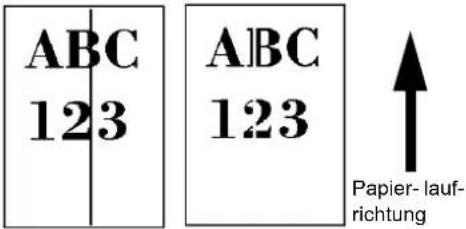

Probleme mit der Druckqualität 6-3

Fehlermeldungen 6-5

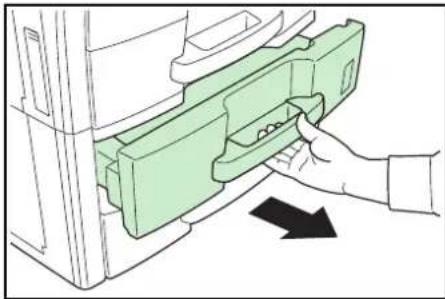

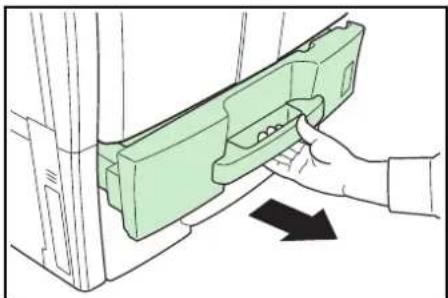

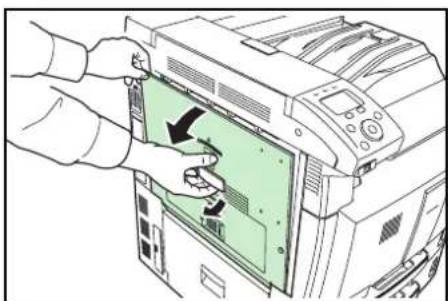

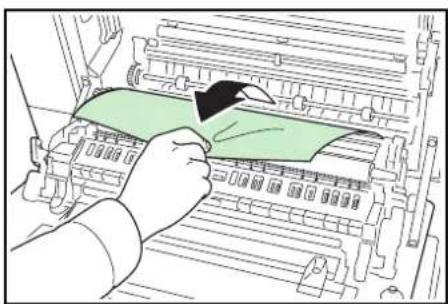

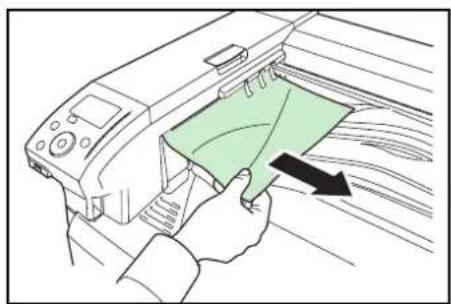

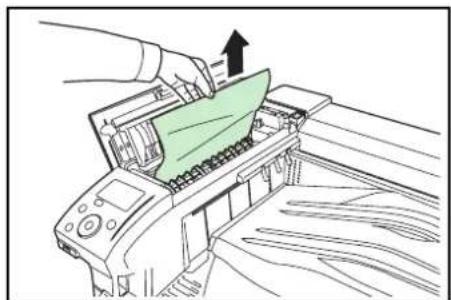

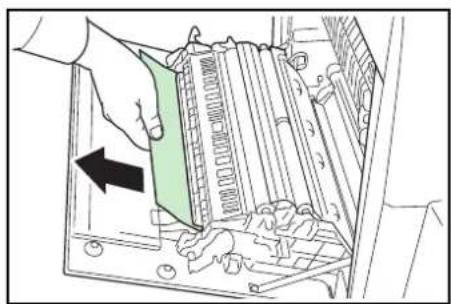

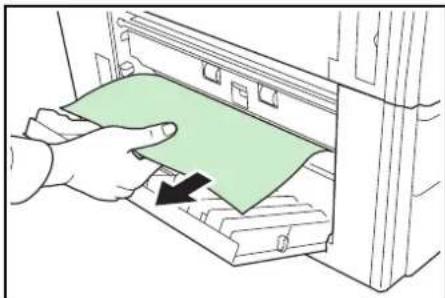

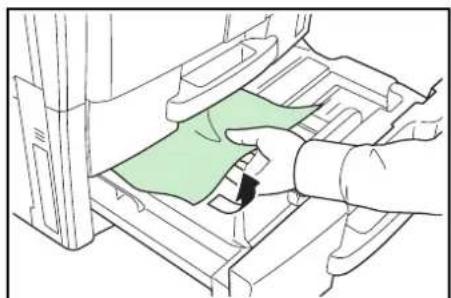

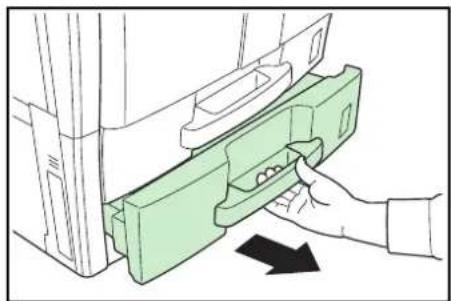

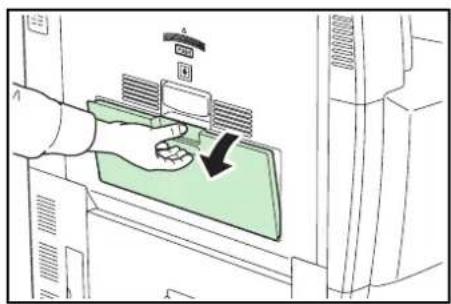

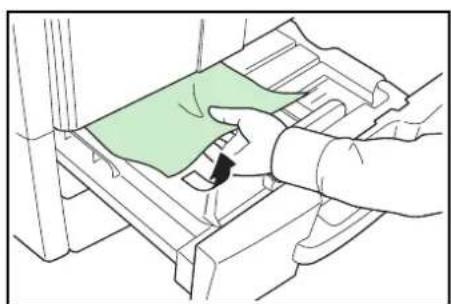

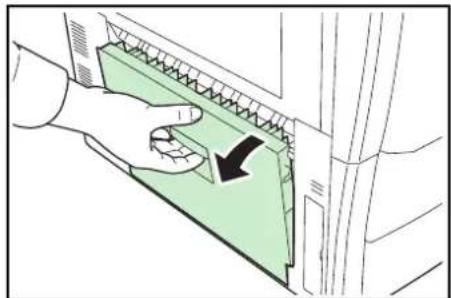

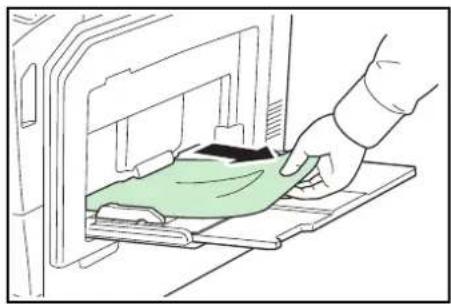

Beseitigung von Papierstaus 6-15

Anhang

Schnittstelle ......A-2

USB-Schnittstelle ......A-2

Netzwerkschnittstelle ......A-3

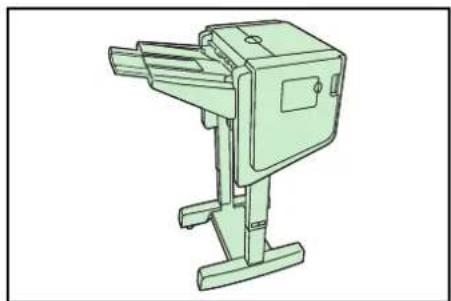

Optionale Erweiterungen ......A-5

Speichererweiterung ......A-6

Allgemeine Beschreibung der Optionen ......A-9

Technische Daten ......A-10

Glossar

Index

Rechtliche Informationen und Sicherheitsrichtlinien

VORSICHT FÜR SCHÄDEN, DIE DURCH NICHT VORSCHRIFTSMÄSSIGE INSTALLATION ENTSTEHEN, WIRD KEINERLEI HAFTUNG ÜBERNOMMEN.

Hinweis zur Software

DIE IN VERBINDUNG MIT DIESEM DRUCKER VERWENDETE SOFTWARE MUSS DEN EMULATIONSMODUS DES DRUCKERS UNTERSTÜTZEN. Werkseitig ist der Drucker für die PCL-Emulation vorkonfiguriert.

Hinweis

Die Informationen in diesem Handbuch können ohne Ankündigung geändert werden. Künftige Auflagen können zusätzliche Informationen enthalten. Technische und typografische Fehler werden in künftigen Auflagen korrigiert.

Es wird keine Haftung bei Unfällen im Rahmen der Befolgung der Anweisungen in diesem Handbuch übernommen. Es wird keine Haftung für Schäden an der Druckerfirmware (Inhalt des Geräte-ROM) übernommen.

Dieses Handbuch sowie sämtliche urheberrechtsfähigen Materialien, die mit dem Seitendrucker vertrieben werden, sind urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Das vorliegende Handbuch sowie sämtliche urheberrechtsfähigen Materialien dürfen ohne vorherige schriftliche Genehmigung des Urheberrechtsinhabers weder ganz noch teilweise kopiert oder auf sonstige Art und Weise reproduziert werden. Jegliche Kopien dieses Handbuchs bzw. von Teilen daraus müssen den gleichen Hinweis auf das Urheberrecht enthalten wie das Original.

Zu den Markennamen

PRESCRIBE ist eine Marke der Kyocera Corporation. KPDL ist eine Marke der Kyocera Corporation

Hewlett-Packard, PCL und PJL sind Marken der Hewlett-Packard Company. Centronics ist eine Marke von Centronics Data Computer Inc. PostScript ist eine Marke von Adobe Systems Incorporated. Macintosh und Bonjour sind Marken von Apple Computer, Inc. Microsoft, Windows und Windows NT sind Marken der Microsoft Corporation. PowerPC und Microdrive sind Marken der International Business Machines Corporation. CompactFlash ist eine Marke der SanDisk Corporation. ENERGY STAR ist eine in den USA eingetragene Marke. Alle anderen Marken-/Produktnamen werden hiermit anerkannt.

Dieses Produkt enthält UFST™ und MicroType® der Monotype Imaging Inc.

Lizenzvereinbarungen

Marken von Schriftenherstellern

Alle in diesem Drucker eingebauten Fonts sind lizenziert von der Monotype Imaging Inc.

Helvetica, Palatino und Times sind Marken der Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery und ITC Zapf Dingbats sind Marken der International Typeface Corporation.

Die Firmware des Druckers nutzt teilweise freigegebene GPL Codes (www.fsf.org/copyleft/gpl.html).

Open SSLeay License

Schnittstellenanschlüsse

Wichtig Dafür sorgen, dass der Drucker ausgeschaltet ist, bevor ein Schnittstellenkabel angeschlossen bzw. entfernt wird. Um die interne Elektronik des Druckers vor elektrostatischer Entladung über die Schnittstellenanschlüsse zu schützen, sind alle nicht genutzten Anschlüsse mit den mitgelieferten Schutzkappen abzudecken.

Hinweis Benutzen Sie nur abgeschirmte Kabel.

Sicherheitshinweise

Laser Sicherheit

Der Drucker ist als Klasse-1-Laserprodukt beim U.S. Department of Health und Human Services (DHHS) nach dem Radiation Performance Standard entsprechend dem Radiation Control for Health und Saftey Act von 1968 zertifiziert. Dies bedeutet, dass der Drucker keinerlei schädliche Laserstrahlung freisetzt. Der Laserstrahl des Geräts ist daher jederzeit hermetisch abgeriegelt. Beim normalen Betrieb kann keine Laserstrahlung aus dem Gerät austreten.

Hinweis zum Laser

Der Drucker wurde in den Vereinigten Staaten von Amerika nach den Anforderungen des DHHS 21 CFR Subchapter für Klasse-1-Laserprodukte zertifiziert. Für andere Länder wird die Richtlinie IEC 60825-1 eingehalten.

GEFAHR: UNSICHTBARE LASERSTRAHLUNG KLASSE 3 BEI GEÖFFNETER ABDECKUNG. JEDEN DIREKTEN KONTAKT MIT DEM LASERSTRAHL VERMEIDEN.

VORSICHT Bei Benutzung von Bedienelementen oder Durchführung von Prozeduren unbedingt die Anweisungen in diesem Handbuch beachten, da andernfalls eine Gefährdung durch Laserstrahlen nicht auszuschließen ist.

Hochfrequenzsender

Diese Maschine enthält ein Sendermodul. Als Hersteller (UTAX GmbH) erklären wir hiermit, dass dieses Gerät (CLP 4550) den erforderlichen Anforderungen und anderen relevanten Maßnahmen der Richtlinie 1999/ 5/EC entspricht.

Radio Tag-Technologie

In einigen Ländern unterliegt die in diesem Gerät zur Identifizierung des Tonerbehälters verwendete Radio Tag-Technologie einer Genehmigung, und die Verwendung dieses Geräts kann somit eingeschränkt sein.

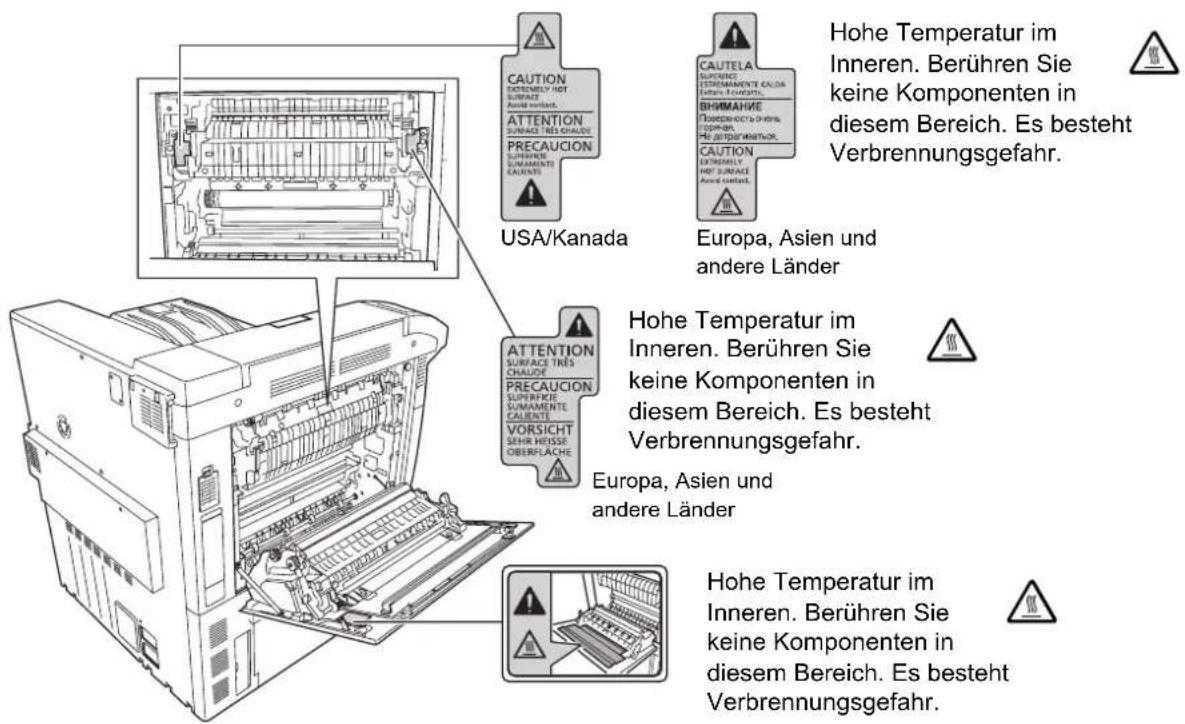

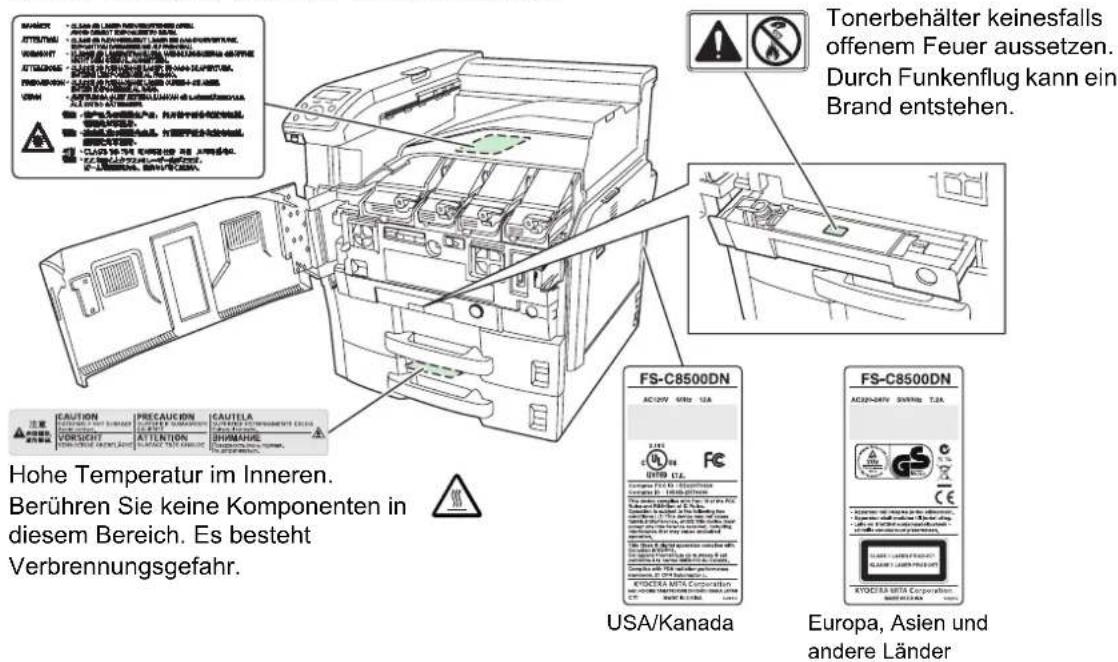

Warnschilder

Der Drucker ist mit den nachfolgenden Warnschildern versehen.

USA/Kanada Caution EXTREMILLY HOT SURFACE Asien unter. Attention SURFACE TRES CHAUBE PRECAUCION SUPERCIAL SUMAMENTE CAIENTE HOhe Temperature im Inneren. Berühren Sie keine Komponenten in diesem Bereich. Es besteht Verbrennungsgefahr. CAUTELA SUPRINGO ETREMAMENTE CALDA Erfurtur Fonds. BHIMAHME NORBERGICHE 040% COPMEN. H. ZATUR/WENTOR. CAUTION EXTREMILLY HOT SURFACE Asien unter. Europa, Asien und andere Länder HOhe Temperature im Inneren. Berühren Sie keine Komponenten in diesem Bereich. Es besteht Verbrennungsgefahr. ATTENTION SURFACE TRES CHAUBE PRECAUCION SUPERCIAL SUMAMENTE CAIENTE VORSICHT SEHR HESSE OBERRLACHE Europa, Asien und andere Länder Hohe Temperature im Inneren. Berühren Sie keine Komponenten in diesem Bereich. Es besteht Verbrennungsgefahr.

Schilder im Drucker (Warnung vor Laserstrahlung)

Tonerbehälter keinesfalls offenem Feuer aussetzen. Durch Funkenflug kann ein Brand entstehen. Hohe Temperatur im Inneren. Berühren Sie keine Komponenten in diesem Bereich. Es besteht Verbrennungsgefahr. USA/Kanada Europa, Asien und andere Länder

HINWEIS: Diese Aufkleber nicht entfernen.

CDRH Regulations

Diese Drucker erzeugen im Betrieb Ozon (O _3 ), das sich am Installationsstandort konzentrieren und einen unangenehmen Geruch verursachen kann. Es wird empfohlen, das Gerät an einem gut belüfteten Standort zu betreiben, um die Konzentration des Ozons auf Werten unterhalb von 0,1 ppm zu halten.

Sicherheitshinweise zur Trennung vom Stromnetz

VORSICHT: Der Netzstecker ist das Haupttrennelement! Andere Schalter auf dem Gerät sind Funktionsschalter und können das Gerät nicht von der Stromquelle trennen.

VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen.

Konformitätserklärung

Für

2004/108/EC, 2006/95/EEC, 93/68/EEC, 1999/5/EC und 2005/32/EC

Wir erklären hiermit in Eigendeklaration, dass das Gerät den nachfolgenden Normen entspricht:

EN55024

EN55022 Klasse B

EN61000-3-2

EN61000-3-3

EN60950-1

EN60825-1

EN300 330-1

EN300 330-2

EN62301

Hinweis Ein Produkt, das mit dem Symbol des durchgestrichenen Müllcontainers versehen ist, ist mit einer Batterie entsprechend der in der Europäischen Union gültigen Richtlinie 2006/66/EC ("Batterierichtlinie") ausgestattet.

In diesem Gerät enthaltene Batterien nicht entnehmen und entsorgen.

Konformitätserklärung des kanadischen Ministeriums für Kommunikation

Dieses digitale Gerät der Klasse B erfüllt die Anforderungen der kanadischen Richtlinie ICES-003.

Maschinenlärminformations-Verordnung 3. GPSGV, 06.01.2004: Der höchste Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN ISO 7779.

Ergonomics

Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen.

Haftungsausschluss

UTAX/TA Triumph-Adler ist nicht haftbar für Verluste oder Schäden, die tatsächlich oder angeblich direkt oder indirekt durch die von uns vertriebenen oder gelieferten Geräte oder Softwareprogramme verursacht worden sind und von einem Kunden oder einer anderen natürlichen oder juristischen Person geltend gemacht werden. Diese Klausel erstreckt sich auch auf mangelnden Service, nicht erreichte Geschäftsabschlüsse, Verlust erwarteter Gewinne oder Folgeschäden, die aus dem Einsatz der von uns vertriebenen Geräte oder Software entstanden sind.

Laser Sicherheit

Laserstrahlung kann für den Menschen gefährlich sein. Aus diesem Grund ist die innerhalb dieses Geräts abgestrahlte Laserstrahlung innerhalb des Schutzgehäuses und der Außenverkleidung hermetisch abgeschlossen. Bei normaler Nutzung des Produkts durch den Anwender kann keine Strahlung aus dem Gerät austreten.

Dieses Gerät ist als Laserprodukt der Klasse 1 nach IEC 60825 klassifiziert.

Vorsicht. Bei Durchführung von Prozeduren sind unbedingt die Anweisungen in diesem Handbuch zu befolgen. Jede andere Vorgehensweise kann zur Freisetzung gefährlicher Laserstrahlung führen.

Die folgenden Aufkleber sind innerhalb des Gerätes am Laserscanner angebracht. Dieser Bereich ist für den Nutzer nicht vorgesehen.

ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION ATTENATION

Der nachfolgende Aufkleber befindet sich auf der rechten Seite des Gerätes.

Der Drucker verfügt über einen Energiesparmodus, der den Stromverbrauch nach einem festgelegten Zeitraum reduziert, wenn dieser nicht benutzt wird. Zusätzlich verfügt der Drucker über einen Ruhemodus, der den Drucker druckbereit hält und den Stromverbrauch nach einem festgelegten Zeitraum auf ein Minimum reduziert, wenn dieser nicht benutzt wird.

Ruhemodus

Der Drucker fällt automatisch in einen Ruhemodus, wenn dieser länger als 15 Minuten nicht benutzt wird. Die Inaktivitätsdauer bis zum Eintritt in den Ruhemodus kann bei Bedarf verlängert werden. Weitere Informationen siehe auch im Abschnitt Ruhemodus Timer.

Automatische Duplex-Funktion

Der Drucker verfügt standardmäßig über eine Duplexfunktion. Zur Einsparung von Papier können die Drucke im Duplexmodus zweiseitig ausgegeben werden. Weitere Informationen siehe auch im Abschnitt Duplexdruck.

Recycling-Papier

Der Drucker verarbeitet Recycling Papier, welches die Umweltbelastung reduziert. Welche Recyclingpapiere für das Gerät geeignet sind, ist beim Vertriebs- oder Kundendienstrepräsentanten zu erfahren.

Als teilnehmendes Unternehmen am internationalen Energy Star-Programm haben wir festgestellt, dass dieses Produkt die im internationalen Energy Star-Programm festgelegten Standards erfüllt.

Sicherheitsvorkehrungen bei der Installation

Umgebung

VORSICHT Das Gerät auf einer ebenen und stabilen Fläche aufstellen. Es könnte sonst um- bzw. herunterfallen. In diesem Fall besteht Verletzungsgefahr, und das Gerät könnte beschädigt werden.

Der Aufstellungsort soll möglichst trocken und staubfrei sein. Setzt sich Staub oder Schmutz auf dem Netzstecker ab, den Stecker reinigen, ansonsten besteht Brand- bzw. Stromschlaggefahr.

Gerät nicht in der Nähe von Wärmequellen (Heizung o. ä.) oder entzündbaren Materialien aufstellen. Ansonsten besteht Brandgefahr.

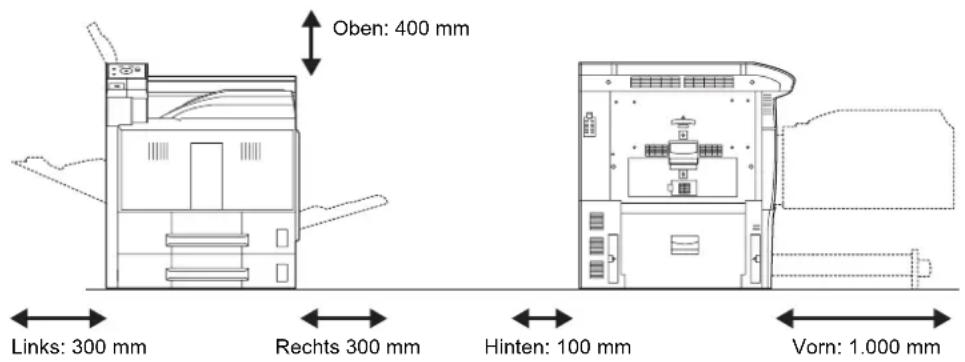

Zur Gewährleistung ausreichender Belüftung und um den bequemen Zugang zum Gerät zu ermöglichen, die unten aufgeführten Abstände einhalten. Es ist besonders darauf zu achten, dass Lüftungsschlitze, gerade auf der Rückseite nicht verstellt werden und der Drucker ausreichend belüftet wird.

Oben: 400 mm Links: 300 mm Rechts 300 mm Hinten: 100 mm Vorn: 1.000 mm

Sonstige Vorsichtsmaßnahmen

Es gelten folgende Betriebsbedingungen:

• Temperatur: 10 bis 32,5°C. Bei einer Umgebungstemperatur von 32,5°C sollte die Luftfeuchtigkeit maximal 70 % betragen.
• Luftfeuchtigkeit: 15 bis 80 %. Bei einer Luftfeuchtigkeit von 80 % sollte die Temperatur maximal 30°C betragen.

Andere Umgebungsbedingungen können sich auf die Bildqualität auswirken. Für den Betrieb des Druckers empfohlen wird eine Umgebungstemperatur zwischen 16 und 27°C bei einer Luftfeuchtigkeit von 36 bis 65 %. Ferner sollten Sie bei der Auswahl eines Standortes für den Drucker die nachfolgend aufgeführten Aufstellungsorte vermeiden.

- Eine zu niedrige oder zu hohe Umgebungstemperatur wird vom Drucker automatisch erkannt, und es wird die nachfolgend angegebene Meldung angezeigt.

Meldung: Hoher Temperatur./Regeln Sie Raumtemp. oder Niedriger Temperatur./Regeln Sie Raumtemp..

Um den Drucker unter optimalen Umgebungsbedingungen einzusetzen, die Temperatur und Luftfeuchtigkeit des Raums regeln, sofern diese Meldung angezeigt wird.

• Gerät nicht in der Nähe eines Fensters oder einem anderen, direktem Sonnenlicht ausgesetzten Ort aufstellen.
• Gerät nicht an einem Ort aufstellen, der Vibrationen ausgesetzt ist.
• Gerät nicht an einem Ort mit starken Temperaturschwankungen aufstellen.
• Gerät nicht direkter Heiß- oder Kaltzugluft aussetzen.
• Gerät nur an einem ausreichend belüfteten Ort aufstellen.

Bei empfindlichen Fußböden besteht die Gefahr, dass die Rollenfüße des Druckers beim Verschieben das Fußbodenmaterial beschädigen.

Im Druckbetrieb werden geringe, jedoch nicht gesundheitsschädigende Mengen von Ozon und anderen Chemikalien freigesetzt. Wird der Drucker jedoch in einem schlecht gelüfteten Raum über längere Zeit ununterbrochen verwendet, kann es zur Entwicklung unangenehmen Geruchs kommen. Es empfiehlt sich daher, den Raum, in dem das Gerät steht, immer gut zu lüften.

Netzanschluss/Erdung des Druckers

ACHTUNG: Das Gerät nur an eine vorschriftsmäßige Steckdose anschließen. An diese Steckdose keine weiteren Geräte anschließen. Ansonsten besteht Brand- bzw. Stromschlaggefahr.

Netzstecker vollständig einstecken. Ansonsten besteht die Gefahr, dass die Pole mit einem metallischen Gegenstand in Berührung kommen: Brand-/Stromschlaggefahr.

Das Gerät muss an eine geerdete Steckdose angeschlossen werden, um die Brand- bzw. Stromschlaggefahr auszuschließen. Bestehen Zweifel über die Eignung einer Steckdose, den Kundendienst zu Rate ziehen.

Sonstige Vorsichtsmaßnahmen

Das Netzkabel an die dem Gerät nächstgelegene Steckdose anschließen.

Handhabung von Schutzhüllen aus Kunststoff

ACHTUNG: Die Plastiktüten der Druckerverpackung außerhalb der Reichweite von Kindern aufbewahren. Sie können sich um Mund und Nase legen und zu Erstickung führen.

Betriebssicherheit

Vorsichtsmaßnahmen beim Einsatz des Druckers

• Keine metallischen Objekte und keine Behälter mit Flüssigkeiten (Vasen, Tassen etc.) auf das Gerät oder dessen Nähe stellen: Brand-/Stromschlaggefahr. Falls diese Objekte in das Gerät fallen, besteht Brand- bzw. Stromschlaggefahr.
• Keine Abdeckungen vom Gerät entfernen: Stromschlaggefahr.
• Das Netzkabel nicht beschädigen, sonst muss es gegen ein neues ausgetauscht werden. Netzkabel nicht reparieren. Keine schweren Gegenstände auf dem Netzkabel abstellen, Kabel nicht übermäßig ziehen oder umbiegen. Ansonsten besteht Brand- bzw. Stromschlaggefahr.
• Keine Reparaturversuche unternehmen und Gerät nicht demontieren, ansonsten besteht Brand- bzw. Stromschlaggefahr und das Risiko, dass die Lasereinheit beschädigt wird. Ein Austreten des Laserstrahls kann zur Erblindung führen.
• Falls das Gerät übermäßig heiß läuft, Rauch austritt, ein ungewöhnlicher Geruch zu verspüren ist oder eine andere außergewöhnliche Situation auftritt, besteht Brand- bzw. Stromschlaggefahr. Das Gerät zur Vermeidung von Brand oder Stromschlag sofort ausschalten (O) und unbedingt den Netzstecker ziehen. Danach den Kundendienst verständigen. O
• Gelangt ein Fremdkörper (z. B. Heftklammern) oder Flüssigkeit in das Gerät, das Gerät sofort am Netzschalter (O) abschalten. Dann sicherheitshalber den Netzstecker ziehen, ansonsten besteht Brand-bzw. Stromschlaggefahr. Kundendienst verständigen.
• Netzstecker und/oder -kabel nicht mit nassen Händen anfassen: Stromschlaggefahr.
• Zur Wartung und Reparatur von Komponenten im Gerät immer den Kundendienst anfordern.
• Beim Abziehen des Netzsteckers nicht am Kabel ziehen. Dadurch können die Drähte des Kabels beschädigt werden und es besteht Brand- bzw. Stromschlaggefahr. (Das Netzkabel beim Ziehen des Netzsteckers grundsätzlich am Stecker fassen.)
• Soll das Gerät umgestellt werden, immer den Netzstecker ziehen. Wird das Netzkabel beschädigt, besteht Brand- bzw. Stromschlaggefahr.
• Wird das Gerät eine Zeit lang nicht benutzt (z. B. über Nacht), ist es auszuschalten bei dem Knopf (O). Wird es über einen längeren Zeitraum nicht benutzt (z. B. während der Betriebsferien), empfiehlt es sich aus Sicherheitsgründen, den Netzstecker zu ziehen.

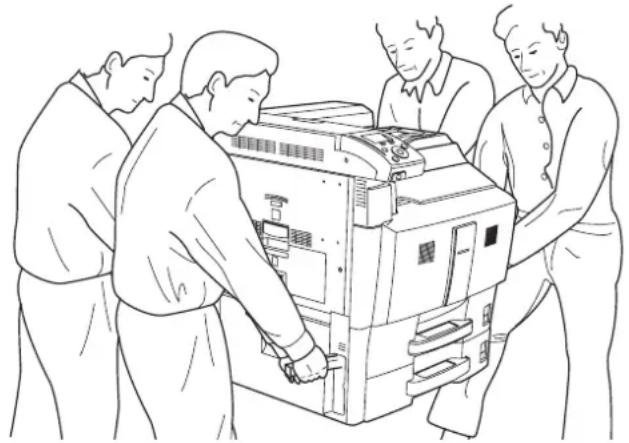

• Beim Versetzen des Gerätes die beiden Tragegriffe auf der linken Seite herausziehen und dann das Gerät an diesen Tragegriffen und auf der rechten Seite an zwei Stellen mit der Hand heben und versetzen.

• Aus Sicherheitsgründen das Gerät beim Reinigen stets vom Netz trennen.
• Setzt sich Staub im Gerät ab, besteht Brandgefahr. Zur Reinigung des Geräteinnenraums den Kundendienst zu Rate ziehen. Besonders zweckmäßig ist diese Maßnahme zu Beginn von Jahreszeiten mit hoher Luftfeuchtigkeit. Informationen zu den Kosten für die Reinigung der geräteinternen Komponenten liefert der Kundendienst.

Sonstige Vorsichtsmaßnahmen

• Keine schweren Gegenstände auf das Gerät stellen.
• Während des Kopierens nicht die obere/linke/hintere Abdeckung öffnen, den Netzschalter auf AUS stellen oder den Netzstecker ziehen.
• Im Druckbetrieb werden geringe, nicht gesundheitsschädigende Ozonmengen freigesetzt. Wird der Drucker jedoch in einem schlecht gelüfteten Raum über längere Zeit ununterbrochen verwendet, kann es zur Entwicklung unangenehmen Geruchs kommen. Es empfiehlt sich daher, den Raum, in dem das Gerät steht, immer gut zu lüften.
• Elektrische Komponenten (Stecker, Platinen etc.) nicht anfassen. Diese Komponenten können durch statische Entladung beschädigt werden.
• Nur die in diesem Handbuch beschriebenen Arbeitsgänge durchführen.
• Wird das Gerät über einen längeren Zeitraum nicht benutzt, sämtliche Papierstapel aus den Kassetten entfernen und in der Originalverpackung vor Feuchtigkeit geschützt lagern.

VORSICHT Bei Benutzung von Bedienelementen oder Durchführung von Prozeduren unbedingt die Anweisungen in diesem Handbuch beachten, da andernfalls eine Gefährdung durch Laserstrahlen nicht auszuschließen ist.

Vorsichtsmaßnahmen beim Umgang mit Verbrauchsmaterial

• Der Tonerbehälter ist entzündlich, keinesfalls offenen Flammen aussetzen. Durch Funkenflug kann ein Brand entstehen.
• Den Tonerbehälter nicht gewaltsam öffnen oder beschädigen.
• Keinen Toner einatmen.
• Haben Sie Toner an den Händen, nicht in die Augen reiben oder mit dem Mund berühren. Toner, der mit der Haut in Berührung gekommen ist, mit Wasser und Seife abwaschen.
• Tonerbehälter nicht in Reichweite von Kindern aufbewahren. Den Tonerbehälter gemäß den örtlichen Bestimmungen entsorgen.

Über dieses Handbuch

Das vorliegende Handbuch ist in folgende Kapitel unterteilt:

Kaptitel 1 - Bezeichnung der Bauteile

Dieses Kapitel gibt einen Überblick über die einzelnen Geräteteile.

Kaptitel 2 - Druckbetrieb

Dieses Kapitel enthält Informationen zur Druckausgabe vom Computer aus.

Kaptitel 3 - Papier einlegen

In diesem Kapitel wird erläutert, wie der Tonerbehälter ausgetauscht wird und der Drucker zu pflegen ist.

Kaptitel 4 - Bedienfeld verwenden

Dieses Kapitel enthält Erläuterungen zur Beseitigung von Papierstaus und anderen Fehlern.

Kaptitel 5 - Wartung

Dieses Kapitel gibt einen Überblick über die technischen Daten des Druckers.

Kaptitel 6 - Störungsbeseitigung

Dieses Kapitel enthält Erläuterungen zu Fehlermeldungen, Beseitigung von Papierstaus und anderen Fehlern.

Anhang

In diesem Handbuch gelten folgende Konventionen:

Konventionen Beschreibung Beispiel
Kursivdruck	Zur Hervorhebung eines zentralen Begriffes, einer Aussage oder eines Verweises auf Zusatzinformationen.	Zum Wechsel des Tonerbehälter, siehe Tonerwechsel auf Seite 3-2.
Fett	Hebt Knöpfe der Software hervor.	Den Druckvorgang mit OK starten.
[Fett]	Kennzeichnet Tasten am Bedienfeld.	Druckvorgang mit [OK] fortsetzen.
Hinweis	Zusätzliche Informationen zu Funktionen oder Leistungsmerkmalen.	Hinweis Fragen Sie Ihren Netzwerk-Administrator nach den korrekten Netzwerkeinstellungen.
Wichtig	Zusätzliche relevante Erläuterungen.	Wichtig Darauf achten, dass das Papier nicht gefalzt, gewellt oder beschädigt ist.
Vorsicht	Indicates what must be observed to prevent injury or machine breakdown and how to deal with it.	VORSICHT Die Heizung im Inneren des Druckers ist heiß! Nicht berühren. Es besteht Verbrennungsgefahr! Gestautes Papier vorsichtig entfernen.
Achtung	Hinweise, deren Nichtbeachtung zu Verletzungen führen kann.	ACHTUNG: Vorsicht beim Umgang mit der Ladeeinheit – Hochspannung!

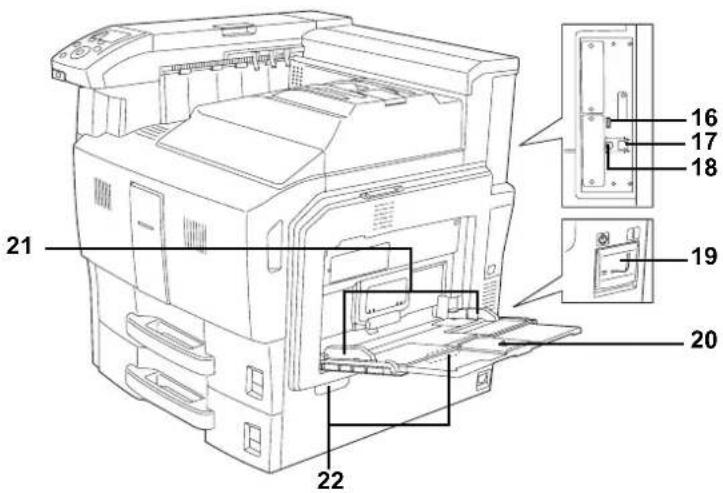

1 Bezeichnung der Bauteile

Dieser Abschnitt enthält Erläuterungen und Abbildungen zur Position und Funktionsweise der verschiedenen Geräteteile. Versuchen Sie, sich mit den Namen und Funktionen dieser Teile vertraut machen, um das Gerät korrekt bedienen und optimal nutzen zu können.

In diesem Kapitel werden folgende Themen behandelt:

Bauteile an der Vorderseite des Druckers 1-2 Komponenten an der linken Druckerseite 1-2 Bauteile auf der rechten Seite des Druckers 1-3 Bauteile im Inneren 1-4 Bedienfeld 1-5

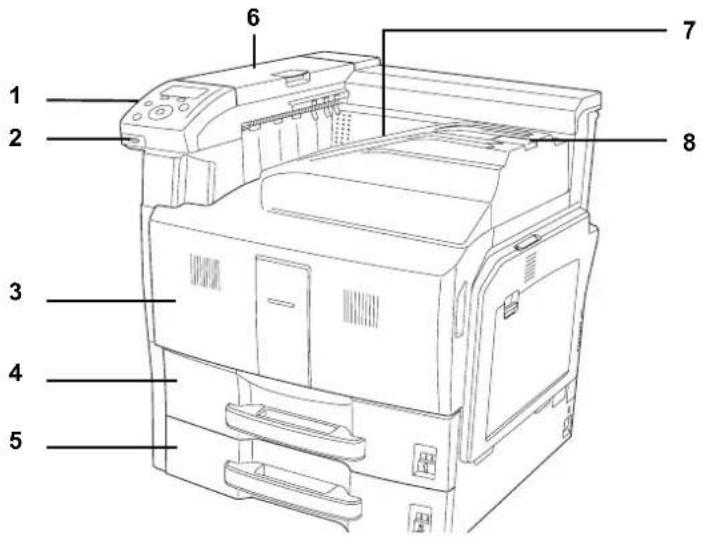

Bauteile an der Vorderseite des Druckers

1 2 3 4 5 6 7 8

1 Bedienfeld
2 Steckplatz für USB-Speicher
3 Vordere Abdeckung
4 Papierkassette 1
5 Papierkassette 2
6 Obere Abdeckung
7 Obere Ablage

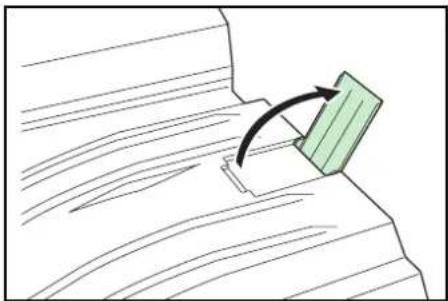

8 Papieranschlag

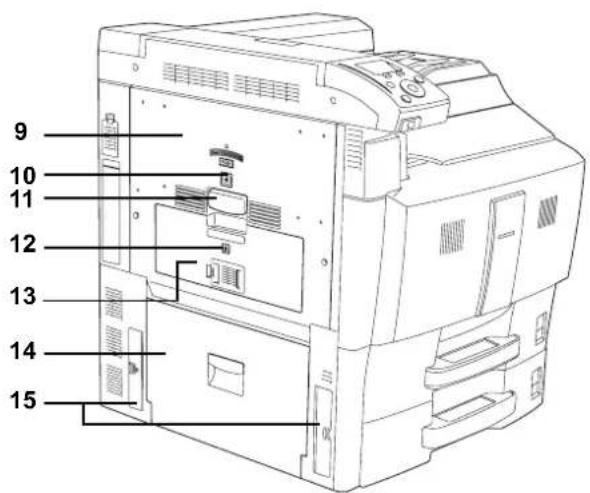

Komponenten an der linken Druckerseite

9 10 11 12 13 14 15

9 Linke Abdeckung 1
10 Anzeige für linke Abdeckung 1
11 Hebel für linke Abdeckung 1
12 Anzeige für linke Abdeckung 2
13 Linke Abdeckung 2
14 Linke Abdeckung 3
15 Griffe

Bauteile auf der rechten Seite des Druckers

16 17 18 21 19 20 22

16 USB-Anschluss (A2)

17 Netzwerkanschluss

18 USB-Schnittstellenanschluss (B1)

19 Netzschalter

20 Universalzufuhr

21 Führung für Papierbreite

22 Griffe

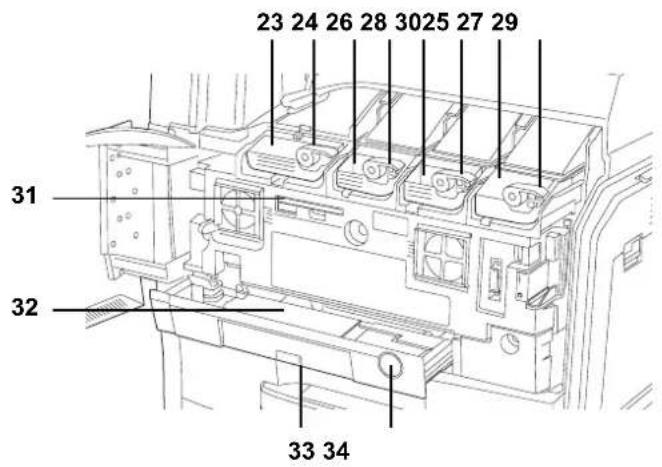

Bauteile im Inneren

23 24 26 28 3025 27 29 31 32 33 34

23 Schwarz Tonerbehälter (K)

24 Verriegelung für Schwarz-Tonerbehälter (K)

25 Gelb Tonerbehälter (Y)

26 Verriegelung für Gelb-Tonerbehälter (Y)

27 Cyan Tonerbehälter (C)

28 Verriegelung für Cyan-Tonerbehälter (C)

29 Magenta Tonerbehälter (M)

30 Verriegelung für Magenta-Tonerbehälter (M)

31 Reinigungsbürste

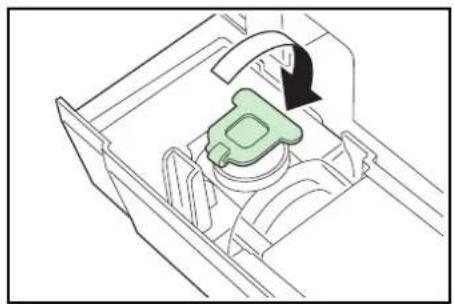

32 Resttonerbehälter

33 Resttonerschale

34 Entriegelungstaste

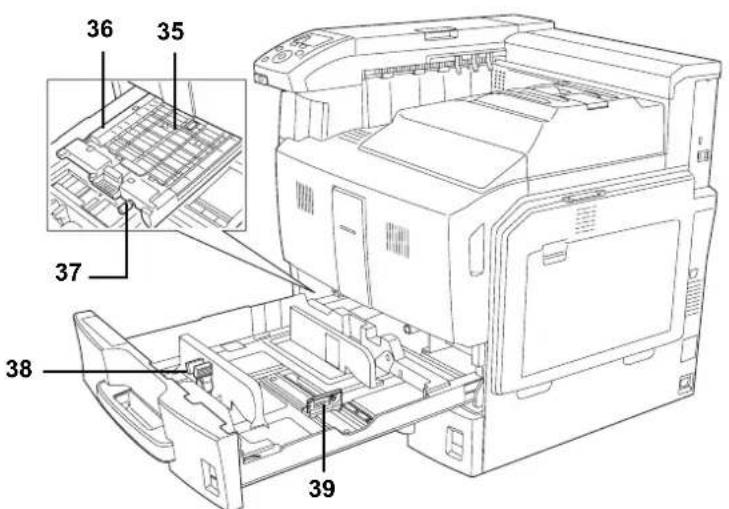

36 35 37 38 39

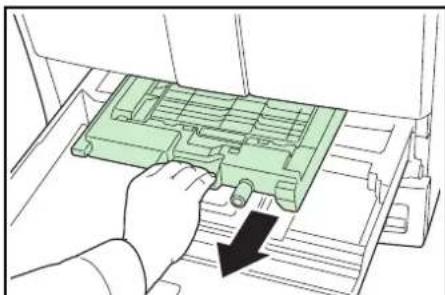

35 Abdeckung der Papierzufuhreinheit

36 Papierzufuhreinheit

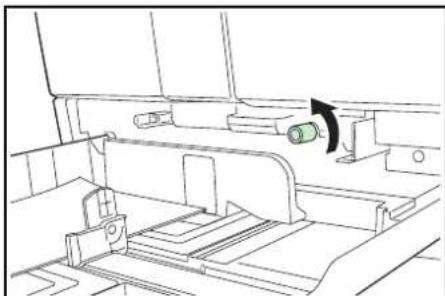

37 Grüner Drehknopf

38 Einstellschiene für Papierbreite

39 Papierlängenführung

Bedienfeld

40 41 42 Ready - Data Attention 43 44 45 46 47 50 51 48 49

40 Bereitschafts-Anzeige (Ready)
41 Daten Anzeige (Data)
42 Warnungs-Anzeige (Attention)
43 Anzeige
44 [Linke Auswahl] Taste
45 [Rechte Auswahl] Taste
46 MENÜ-Taste [MENU]
47 Zurück-Taste [Back]
48 [Stopp]-Taste
49 Bestätigungs-Taste [OK]
50 Steckplatz für USB-Speicher
51 Pfeil-Tasten

2 Druckbetrieb

In diesem Kapitel werden folgende Themen behandelt:

Einstellungen der Netzwerkschnittstelle ändern 2-2

Statusseite drucken 2-3

Druckertreiber installieren 2-4

Drucken aus einer Anwendung 2-9

Status Monitor 2-10

Windows Software entfernen 2-13

Einstellungen der Netzwerkschnittstelle ändern

Der Drucker unterstützt TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk, IPP, SSL Server, IPSec Protokolle und Sicherheitsstufen.

Die folgende Tabelle zeigt die Menüpunkte für jede Einstellung.

Konfigurieren Sie die Netzwerkeinstellungen des Druckers in Abhängigkeit zum PC und des Netzwerks.

Für Details zur Einstellung siehe Bedienfeld verwenden auf Seite 4-1.

Menü Untermenü Einstellungen

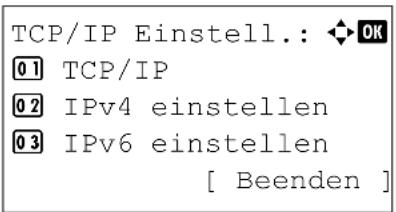

Netzwerk	TCP/IPEinstellungen	TCP/IP Ein/Aus

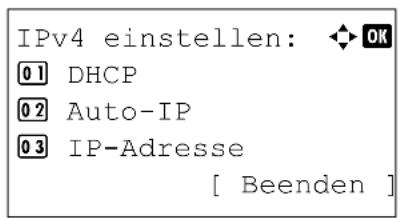

		IPv4Einstellungen	DHCP Ein/Aus
			AutomatischeIP-Adresszu-weisung	Ein/Aus
			IP-Adresse IP-Adresse
			Subnetzmaske IP-Adresse
			Standard-Gateway	IP-Adresse
			Bonjour Ein/Aus
		IPv6Einstellungen	TCP/IP (IPv6) Ein/Aus
			RA(Stateless) Ein/Aus
			DHCPv6 Ein/Aus

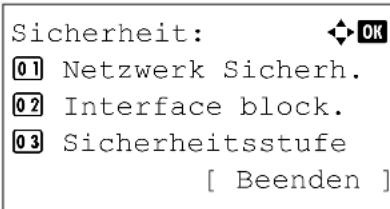

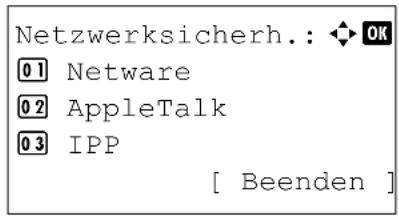

Sicherheit	NetzwerkSicherheit	NetWare Aus/Ein		Frame-Typ
		AppleTalk		Ein/Aus
		IPP		Ein/Aus
		SSLEinstellungen	SSL	Ein/Aus
			IPP over SSL	Ein/Aus
			HTTPS	Ein/Aus
		IPSec		Ein/Aus

Hinweis Nachdem alle Netzwerkeinstellungen vorgenommen wurden, schalten Sie das Gerät einmal AUS und wieder EIN. Dies ist notwendig, um die geänderten Einstellungen wirksam zu machen!

Statusseite drucken

Nachdem Sie die Netzwerkeinstellungen beendet haben, drucken Sie eine Statusseite aus. Dies erlaubt Ihnen alle Einstellungen wie Netzwerkadressen und Protokolle zu überprüfen.

Zum Ausdruck eine Statusseite wählen Sie Statusseite im Menü Bericht drucken.

Weiterführende Informationen finden Sie unter Listenausdrucke auf Seite 4-11.

Druckertreiber installieren

Stellen Sie sicher, dass der Drucker ordnungsgemäß angeschlossen und mit dem PC verbunden ist, bevor der Druckertreiber von der CD-ROM installiert wird.

Installieren der Software unter Windows

Soll der Ducker an einem Windows PC betrieben werden, führen Sie die folgenden Schritte aus. Die folgenden Beispiele beziehen sich auf Windows Vista.

Hinweis Unter Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP und Windows 2000 müssen Sie mit Administratorrechten angemeldet sein.

Wählen Sie den Express Modus oder den benutzerdefinierten Modus zur Installation aus. Der Express Modus findet angeschlossene Drucker automatisch und installiert die benötigte Software. Der benutzerdefinierte Modus sollte gewählt werden, wenn Sie die Anschlussart und die zu installierende Software selbst auswählen möchten.

1 Schalten Sie den Computer ein und starten Sie Windows.

Falls das Dialogfeld "Willkommen" des Assistenten für die Suche nach neuen Hardwarekomponenten erscheint, auf Abbrechen klicken.

2 Die mit dem Drucker gelieferte CD-ROM in das CD-ROM-Laufwerk des PCs einlegen. Unter Windows 7, Windows Server 2008 und Windows Vista erscheint das Fenster zur Benutzerkontenverwaltung. Drücken Sie auf Fortfahren.

Das Installationsprogramm wird gestartet.

Hinweis Wird die Installationsroutine nicht automatisch gestartet, öffen Sie die CD im Windows Explorer und doppelkicken Sie auf Setup.exe.

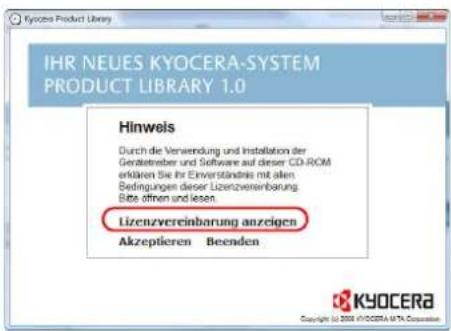

3 Klicken Sie auf Lizenzvereinbarung anzeigen, um die Lizenzvereinbarung zu lesen. Drücken Sie auf Akzeptieren.

IHR NEUES KYOCERA-SYSTEM PRODUCT LIBRARY 1.0 Hinweis Durch die Verwendung und Installation der Gestetreiber und Software auf dieser CD-ROM erläufen Sie für Erverständnis mit allen Bedingungen dieser Lizenzvereinbarung. Bite offen und lesen. Lizenzvereinbarung anzeigen Akzeptieren Beenden KYOCERA Copyright © 2008 KYOCERA WITH COCONOMATION

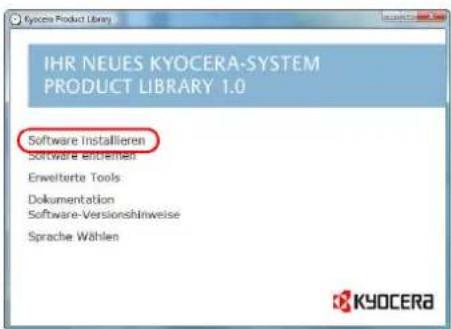

IHR NEUES KYOCERA-SYSTEM PRODUCT LIBRARY 1.0 Software Installieren Software Enchemen Erweiterte Tools Dokumentation Software-Versionshinweise Sprache Wählen KYOCERA

4 Klicken Sie auf Software installieren.

Die Installation beginnt.

Ab hier hängt das weitere Vorgehen von der verwendeten Windows Version und der Anschlussart des Druckers ab. Wählen Sie eine der folgenden Installationsmethoden aus.

• Express-Modus
• Benutzerdefinierter Modus

Installation in Mechanical KYOCEBA Logen Select, wie die Software installiert werden soll. Express-Modus Empfohlene Drucksoftware installieren. Das Drucksystem muss angeschlossen sein. Benutzerdefinierter Modus Benutzerdefinierte Installation installieren. Dienstprogramm Für Drucksystem Tools installieren. Water... Abrechen

Express-Modus

Im Express-Modus wird der Drucker automatisch erkannt, wenn er eingeschaltet ist. Der Express-Modus wird für die normalen Anschlussarten empfohlen.

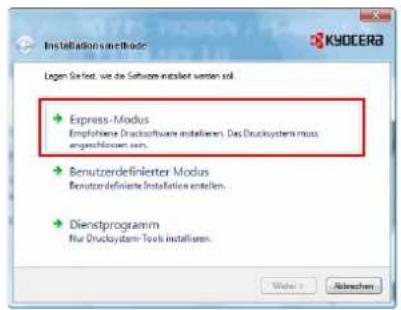

1 Wählen Sie im Auswahlfenster für die Installationsmethode den Express-Modus aus. Es erscheint ein Fenster zum Suchen des Druckers und angeschlossene Drucker werden gesucht. Wird kein Drucker gefunden, prüfen Sie, ob die Kabelverbindungen zwischen USB oder Netzwerk und Drucker korrekt sind und ob der Drucker eingeschaltet ist. Kehren Sie zum Fenster Druckersuche zurück.

Hinweis Obwohl sich die Darstellung bei Windows Vista geringfügig von der unter Windows 7/Windows XP unterscheidet, ist die Vorgehensweise die gleiche.

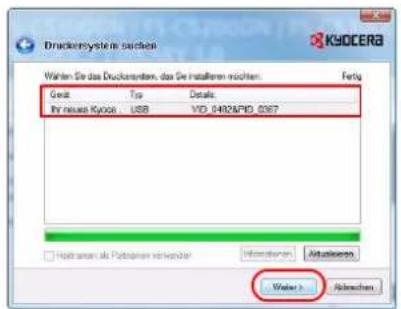

2 Wählen Sie das Druckermodell aus und drücken Sie Weiter.

Hinweis Falls auf dem Bildschirm die Anzeige Neue Hardware gefunden von Windows erscheint, drücken Sie Abbrechen. Falls ein Warnfenster zum Installieren neuer Hardware erscheint, drücken Sie Fortfahren.

Druckersystem in schellen KYGOCERA Werten Sie das Druckersystem, das Die installieren möchten. Fertig Gesitz Typ Details Inr neues Kyocis, USB VID_0492&PID_0367 Water > Aflusschen

Technikologische Installungen KYOICERA Geben Sie einen Namen für das Drucksystem ist. Erträge Programme unterstützen keine Kombinationen von Drucker- und Serviken, die Begrige als 31 Zeichen und. Name das Drucksystem: Ihr neues KYOICERA-System ■ Verwerten Sie erst Drucker generasiert mit anderen Bestätzen. Wenn Sie diesen Druckierfrequieren nicht werden, haben Sie einen Finanzinstrumenten um. Prozogene: Ihr neues KYOICERA-System ■ Na Standardbucher Testigen Water > Allwecken

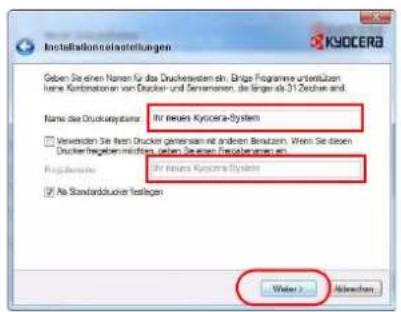

3 Der Name des Druckers kann im Installationsfenster verändert werden. Dieser Name wird dann im Druckerfenster und in den Anwendungen verwendet. Wählen Sie, ob Sie den Drucker freigeben wollen und ob es der Standarddrucker sein soll. Dann drücken Sie Weiter.

Wichtig Schritt 3 erscheint nur, wenn der Drucker an ein Netzwerk angeschlossen wird. Bei Anschluss über USB erscheint dieser nicht.

4 In einem weiteren Fenster können die Einstellungen überprüft werden. Prüfen Sie diese sorfältig und drücken Sie auf Installieren.

Hinweis Falls ein Warnfenster mit Windows Sicherheitshinweisen erscheint, drücken Sie auf Treibersoftware installieren.

5 Nach kurzer Zeit erscheint ein Fenster, das die erfolgreiche Installation des Druckers bestätigt. Drücken Sie Verlassen, um die Installation zu beenden.

Erscheint nachdem Sie Verlassen gedrückt haben ein Einstellungsfenster, können die installierten Optionen des Druckers ausgewählt und eingestellt werden. Diese können auch eingestellt werden, wenn Sie die Installation verlassen haben. Für weitere Details siehe Geräteeinstellungen im Bedienungshandbuch auf der CD-ROM.

Die Installation ist nun abgeschlossen. Falls nötig, starten Sie Ihren PC neu.

Installations method Logen Sefest, wie die Software installat werden soll. Express-Modus Empfohlene Drucksoftware installieren. Das Drucksystem muss answirksfrem um Benutzerdefinieler Modus Benutzerdefinierte Installation installiertes. Dienstprogramm Nur Drucksystem Tools installieren.

Benutzerdefinierter Modus

Der benutzerdefinierte Modus sollte gewählt werden, wenn Sie die Anschlussart und die zu installierende Software selbst auswählen möchten.

Wenn Sie beispielsweise keine auf Ihrem Computer installierten Schriftarten ausgetauscht haben möchten, wählen Sie Benutzerdefinierter Modus und deaktivieren Sie den Haken Schriftarten im Installationsfenster.

1 Wählen Sie Benutzerdefinierter Modus aus.

2 Folgen Sie den Anweisungen, wählen Sie die gewünschten Softwarepakete aus und geben Sie die Anschlussart oder ähnliches an.

Für weitere Details siehe Benutzerdefinierte Installation im Bedienungshandbuch auf der CD-ROM.

Installation auf einem Macintosh-Computer

Hinweis Überprüfen Sie vor Installation der Software, ob die folgenden Einstellungen am Drucker vorhanden sind.

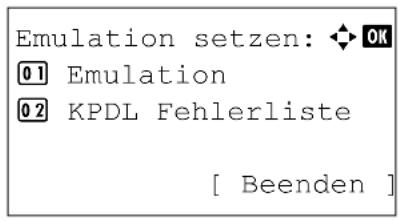

• Emulation einstellen auf Seite 4-59 hat die Einstellung KPDL oder KPDL (Auto).
• Bonjour einstellen auf Seite 4-69 hat die Einstellung Ein.

1 Schalten Sie den Drucker und den Macintosh ein.
2 Die mit dem Drucker gelieferte CD-ROM (Product Library) in das CD-ROM-Laufwerk einlegen.
3 Auf das CD-ROM Symbol doppelklicken.

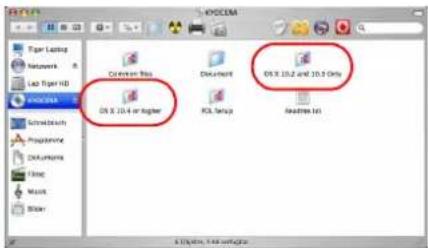

4 Doppelklicken Sie entweder auf OS X 10.2 and 10.3 Only oder OS X 10.4 or higher abhängig mit welcher Mac OS Version Sie arbeiten.

Tiger Laptops Networks Lab Tiger HD Programs Software Programs Systems Music System Common Files Document OS X 10.4 or higher PCB Setup OS X 10.2 and 10.5 Only Default list

4.0.1.15.4 for Higher Kycena 03.9.x.psdntec +1.0 mg/kg Kycena 03.9.x +1.0 mg/kg

5 Doppelklicken Sie auf OS X vx.x.

Ihr neues Kyocera System® installieren Willkommen bei: Ihr neues Kyocera-System Willkommen zum Installationsprogramm von Mac OS X. Dresses Installationsprogramm führt Sie Schritt für Schritt durch die Installation. Macintosh Installer Copyright © 2001 MYOCERA MOTA Corporation Durchs Fortfahren

6 Die Druckertreiber-Installation beginnt.

7 Wählen Sie Zielvolume wählen und Installationstyp aus und installieren Sie den Druckertreiber indem Sie die Anweisungen der Installionssoftware befolgen.

Hinweis Zusätzlich zur Einfachen Installation beinhaltet das Installationstyp Optionen die Benutzerdefinierte Installation, die es ermöglicht die einzelnen Komponenten der Installation auszuwählen.

Wichtig Erscheint das Dialogfeld der Benutzeranmeldung, geben Sie Namen und Kennwort zum Einloggen ein.

Die Installation ist nun abgeschlossen. Nun müssen noch die Druckereinstellungen vorgenommen werden.

Wird ein IP- oder AppleTalk-Anschluss verwendet, sind die folgenden Einstellungen nötig. Wird eine USB Verbindung benutzt, wird der Drucker automatisch erkannt und verbunden.

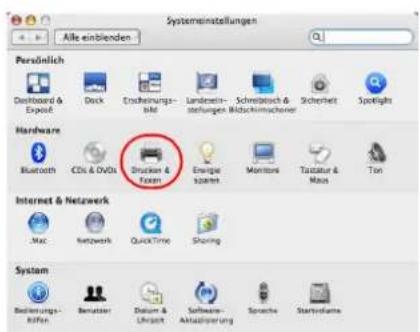

8 Öffnen Sie die Systemeinstellungen und klicken Sie auf Drucken & Faxen.

Systemeinstellungen Alle einblenden Persönlich Diskboard & Export Deck Ersicherungs-bild Landewinsterfungen Midschermacherer Schreibach & Sicherheit Spotlight Hardware Bluetooth CDs & DVDs Drucker & Fuzz Ensign spasm Monitors Tactator & Mass Tor Internet & Network Mac Network QuickTime Sharing System Bednungs- kosten Beratzer Datum & Receipt Software-Administrierung Spache Startframe

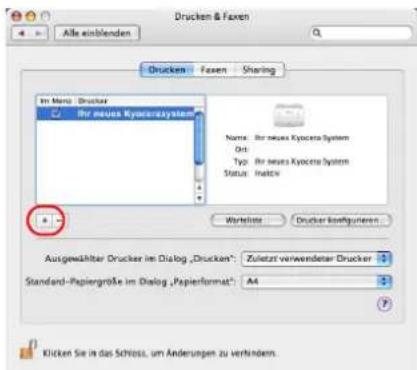

9 Klicken Sie auf das Pluszeichen (+), um den installierten Drucker hinzuzufügen.

Drucken & Faren Alle einblenden Drucken Faren Sharing Im Men: Drucker Ihr neues Kypocera System Name: Ihr neues Kypocera System Ort: Typo: Ihr neues Kypocera System Status: Matrix Worklist Drucker konfigurieren Ausgewählter Drucker im Dialog „Drucken“: Zuletzt verwendeter Drucker Standard-Papiergröße im Dialog „Papierformat“: A4 Klicken Sie in das Schloss, um Änderungen zu verbindern.

Druckersübersicht Standard-Browser IP-Drucker Protokoll: Line Printer Daemon - LPD Adresse: Host-Name oder IP-Adresse eingeben Warteliste: Für Standardwarteliste bitte leer lassen Name: Ort: Drucken mit: Bitte Druckertreiber oder Druckermodell wählen Nach neuen Treibens suchen Weitere Drucker... Hinzufügen

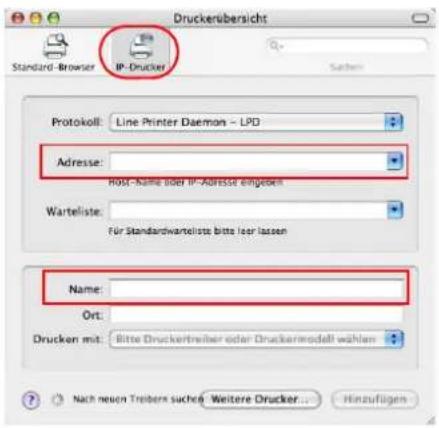

10 Klicken Sie auf das IP Symbol für einen IP-Anschluss oder auf das AppleTalk Symbol für einen AppleTalk-Anschluss und geben Sie den Druckernamen und die IP-Adresse ein.

Druckerübersicht Standard-Browser IP-Drucker Sachens Protokoll: Line Printer Daemon - LPD Adresse: Host-Name oder IP-Adresse eingeben Warteliste: Für Standardwarteliste bitte leer lassen Name: Ort: Drucken mit: Kyocera Model Ihr neues Kyocera System Weitere Drucker... Hinzufügen

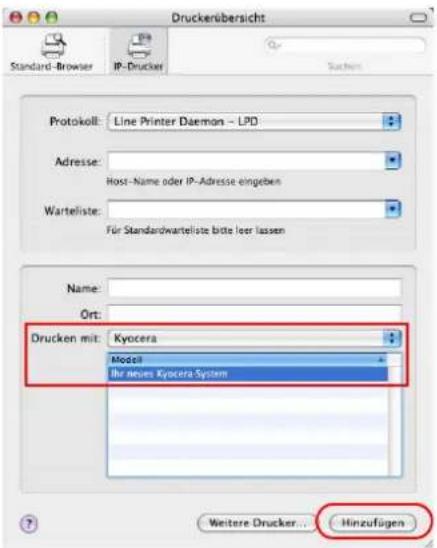

11 Wählen Sie den installierten Drucker aus und klicken Sie auf Hinzufügen.

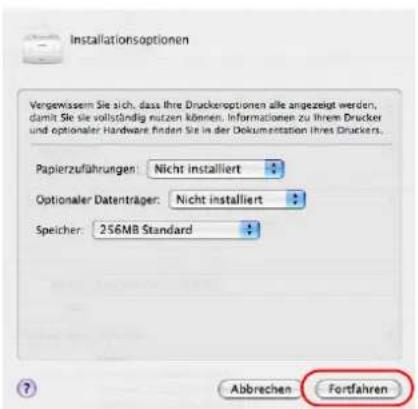

Installationsoptionen Vergewassem Sie sich, dass ihre Druckersoptionen alle angezeigt werden, damit Sie sie vollständig nutzen können. Informationen zu Ihrem Drucker und optionaler Hardware finden Sie in der Dokumentation ihres Druckers. Papierzuführungen: Nicht installiert Optionaler Datenträger: Nicht installiert Speicher: 256MB Standard Abbrechen Fortfahren

12 Wählen Sie die verfügbaren Druckeroptionen aus und klicken Sie auf Fortfahren.

Drucken & Faxen Alle einblenden Drucken Faxen Sharing Im Menz: Drucker Ihr neues Kyocera system Name: Ihr neuere Kyocera System Ort: Typ: Ihr neuere Kyocera System Status: Notch Werteilets Drucker konsigungen... Ausgewählter Drucker im Dialog „Drucken“: Zuletzt verwendeter Drucker Standard-Papiergröße im Dialog „Papierformat“: A4 Klicken Sie in das Schloss, um Änderungen zu verbindem.

13 Der gewählte Drucker wird hinzugefügt. Die Installation ist nun abgeschlossen.

Drucken aus einer Anwendung

Nachfolgend wird beschrieben, wie die in einer Anwendung erstellten Dateien gedruckt werden. Dabei können das Papierformat und das Ausgabeziel gewählt werden.

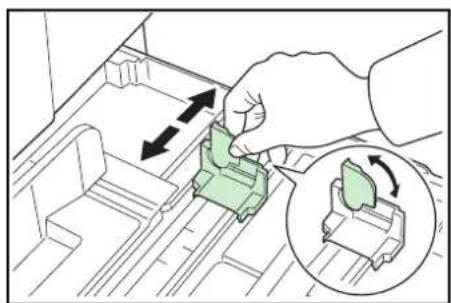

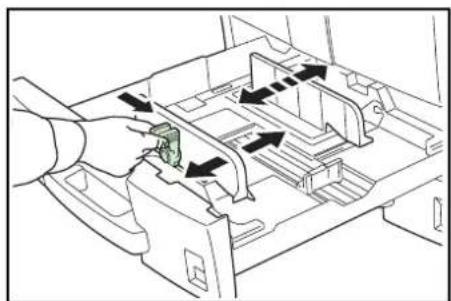

1 Papier in die Kassette einlegen.
2 Im Menü Datei der Anwendung die Option Drucken auswählen. Das Dialogfeld Drucken erscheint.

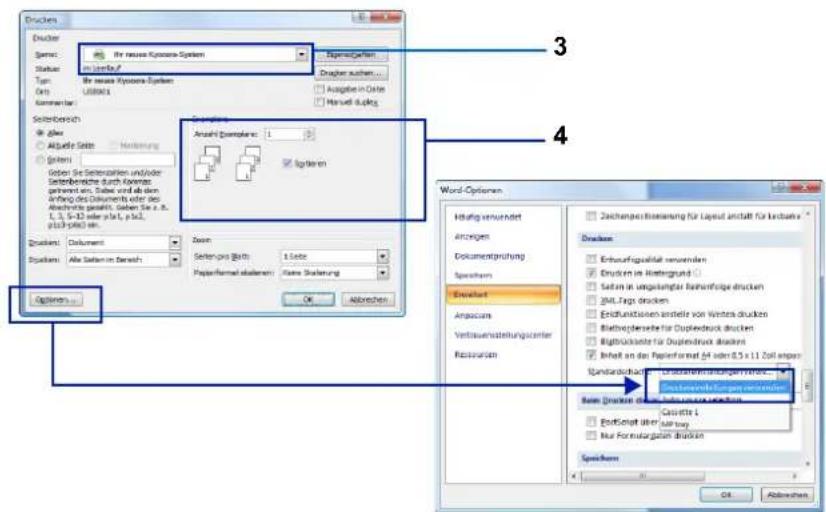

3 Die Dropdown-Liste mit den Druckernamen öffnen. Hier erscheinen alle installierten Drucker. Auf den Namen des Systems klicken.
4 Unter Anzahl Exemplare die gewünschte Anzahl Druckexemplare eingeben. Es können bis zu 999 Exemplare gedruckt werden.
Beim Drucken aus Microsoft Word heraus wird empfohlen, auf die Schaltfläche Optionen zu klicken und unter Standardschacht die Option Druckereinstellungen verwenden zu wählen.

Drucker Name: Status: Type: Gri: Komponent: Seitenbereich ✓ All ✓ Allafte Seite ✓ System1 Göterer Seitenbereiche durch Körnungs gevendt an. Sieb wird ab dem anfang des Datumschaft oder der Abschrifte gesamt. Seben Sie z. 8. L.1, S-12 oder p14, p16, p18 (p30) an. Druckers Dokument System: Alle Seiten im Bereich Options... Drucker System Anzahl Dritten: 1 System Zoom: Seiten von Gärth: 1 Seite Paperformaktabatten: Name Steuerung OK Abbrachen Word-Optionen Häufig verwendet Anlagen Dokumentgruhrung Spezialen Ersoweft Anpasses Veräuernstellungszenter Restruaten Zeichenges Basienung für Layout anstatt für Industrie Druckers Erbaufsgeschäft verwenden Druckem in Währgrund 1 Sahm in währungsteuererfristige drucken JHL Zins drucken Erkflussungen anstelle von Ventra drucken Biehgefleistete für Duplexdruck drucken Rigfrückante für Duplexdruck drucken Inhalt an den Papierformat Af oder 0,5 x 11 Zeit ange Standarderträge: Oberschreibungenverwerten Erschreibungenverwerten Beim Drucke durch Erschreibungenverwerten Cassette 1 Erfachzeit über Lieferung Nur Formulationen Drucken Spezialen OK Abbrachten

5 Den Druckvorgang mit OK starten.

Hinweis Informationen zur Verwendung der

Druckertreibersoftware entnehmen Sie dem Printer Driver User Guide.

Status Monitor

Der Status Monitor zeigt den aktuellen Status des Druckers an und meldet jede Veränderung. Er ermöglicht ebenfalls Einstellungen des Druckers zu prüfen oder zu verändern, die nicht über den KX Driver(Treiber) verändert werden können.

Der Status Monitor wird bei der KX driver(Treiber) Installation automatisch mit installiert.

Status Monitor aufrufen

Der Status Monitor kann auf unterschiedliche Arten aufgerufen werden.

- Aufruf beim Ausdruck: Wird ein Drucker angewählt und ein Druckauftrag gestartet, wird der Status Monitor für jeden Drucker gestartet. Wird der Status Monitor für mehrere Drucker benutzt, so erfolgt eine Meldung für jeden Drucker, der seinen Status verändert.

- Öffnen aus dem KX Driver (Treiber): Klicken Sie auf den Status Monitor Knopf in der Karteikarte Erweitert. Danach klicken Sie auf Status Monitor öffnen im Info-Fenster, um den Status Monitor zu starten.

Status Monitor schließen

Der Status Monitor kann auf unterschiedliche Arten geschlossen werden.

- Manuell schließen: Klicken Sie mit der rechten Maustaste auf das Status Monitor Symbol in der Task-Leiste und wählen Sie Beenden im Menü, um den Status Monitor zu schließen.

- Automatisch schließen: Der Status Monitor schließt sich automatisch, wenn er länger als 5 Minuten nicht benutzt wurde.

Fensteransicht

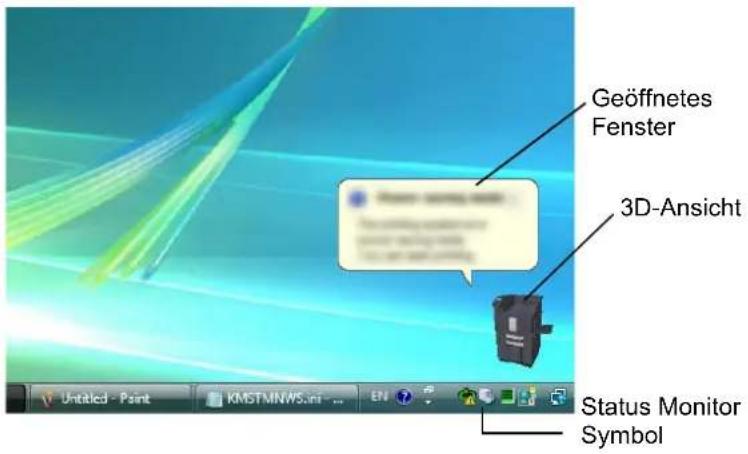

So sieht die Fensteransicht des Status Monitor aus.

Geöffnetes Fenster 3D-Ansicht Status Monitor Symbol

Geöffnetes Fenster

Sobald sich der Druckerstatus ändert, öffnet sich ein Fenster. Das Fenster erscheint nur, wenn die 3D-Ansicht auf dem Desktop geöffnet ist.

3D-Ansicht

Zeigt den Status des zu überwachenden Druckers als 3D-Ansicht an. Sie können wählen, ob die 3D-Ansicht gezeigt oder verborgen wird, wenn Sie mit der rechten Maustauste auf den Status Monitor klicken.

Sobald der Monitor ein Ereignis meldet, zeigt sich die 3D-Ansicht und ein Alarmsignal ertönt. Zur Einstellung des Alarmsignals siehe Status Monitor Einstellungen auf Seite 2-12.

Läuft der Status Monitor, so wird ein Symbol in der Task-Leiste angezeigt. Sobald Sie mit dem Mauszeiger darüber fahren, erscheint der Druckername. Klick mit der rechten Maustaste auf das Status Monitor Symbol erlaubt folgende Einstellungen.

Zeigen des Status Monitor

Zeigt oder versteckt das Status Monitor Symbol.

Konfigurieren...

Ist der Drucker über ein TCP/IP Netzwerk angeschlossen und besitzt eine eigene IP-Adresse, können mit dem Embedded Web Server Einstellungen verändert oder bestätigt werden. Für weitere Informationen siehe im Embedded Web Server Operation Guide.

Voreinstellungen...

Wählen Sie in den Registerkarten Audiobenachrichtigung und Aussehen die Einstellungen für den Status Monitor. Näheres hierzu siehe Status Monitor Einstellungen auf Seite 2-12.

www.triumph-adler.de

Verbindet Sie auf die TA Triumph-Adler Webseite.

Beenden

Beendet den Status Monitor.

Status Monitor Einstellungen

Benutzen Sie die Voreinstellungen, um den Status Monitor einzustellen. Der Status Monitor verfügt über zwei Registerkarten für Einstellungen.

Registerkarte Audiobenachrichtigung

Die Registerkarte Audiobenachrichtigung enthält die folgenden Punkte.

Wichtig Für die Bestätigung der Registerkarte Audiobenachrichtigung muss der Computer über eine Soundkarte und einen Lautsprecher verfügen.

Voreinstellung Audiobenachrichtigung | Aussehen Aktivert de Eingrischenachrichtigung Verfügbare Eignisse Ersignisse Audiodatei Abdrolung allen Papertau Proper hinzufügen Rohemodus Toner hinzufügen Nur wenig Toner Nicht verbunden Druck Druck abgeschlossen Audiodate: abc Esc Text in Sprache verwenden Text in des beizubendreinjenden Texts auf Hilfe von Microsoft Text in Sprache OK Abbrechen Überleihen

Ereignisbenachrichtigung aktivieren

Legen Sie in Aktiviert die Ereignisbenachrichtigung fest, ob Ereignisse durch akustische Meldungen angezeigt werden sollen.

Audiodatei

Bestimmen Sie hier eine Tondatei, die abgespielt werden soll. Drücken Sie auf Durchsuchen, um nach einer Datei zu suchen.

Text in Sprache verwenden

Aktivieren Sie diese Einstellung, wenn Sie für Ereignisse einen Text hören wollen. Obwohl eine Tondatei nicht nötig ist, ist diese Funktion in Windows XP wählbar.

Zur Nutzung dieser Funktion führen Sie die folgenden Schritte aus.

1 Aktivieren Sie Aktiviert die Ereignisbenachrichtigung.
2 Wählen Sie ein Ereignis unter Verfügbare Ereignisse aus, das mit dem Ton verknüpft werden soll.
3 Drücken Sie Durchsuchen, um das Ereignis mit einer Tondatei zu verknüpfen.

Hinweis Es können *.WAV Dateien.verarbeitet werden.

Wählen Sie Text in Sprache verwenden, um den Text abzuspielen, der in Text in Sprache verwenden eingegeben wurde, wenn ein Ereignis auftritt.

4 Drücken Sie auf das Abspielen ▶ Symbol, um den Text oder die Tondatei zu prüfen.

Voreinstellung Audiobereichrichtigung Aussehen □ Fenster vergleihen Aktivoren Sie dieses Feld, um die Größe von Fensten und Schüllen zu verlöppeln □ Inser in Vordergrund Aktivoren Sie dieses Feld, damit die Anwendung im Vordergrund angezeigt wird. Durchsichtigkeit 0- OK Abbreven Überschinen

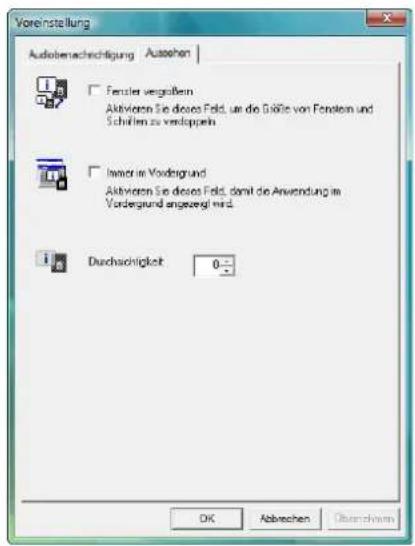

Registerkarte Aussehen

Die Registerkarte Aussehen enthält die folgenden Punkte.

Fenster vergrößern

Verdoppelt die Größe des Status Monitor Fensters.

Immer im Vordergrund

Verankert den Status Monitor im Vordergrund von aktiven Fenstern.

Durchsichtigkeit

Zeigt den Status Monitor als ein transparentes Fenster.

Windows Software entfernen

Die Software kann mit der CD-ROM (Product Library) deinstalliert werden.

Wichtig Auf Macintosh Computern ist dies nicht möglich, weil die Druckereinstellungen in einer PPD (PostScript Printer Description) Datei liegen. Daher kann die Software nicht mit der CD-ROM (Product Library) deinstalliert werden.

1 Schließen Sie alle Anwendungen.

2 Die mit dem Drucker gelieferte CD-ROM (Product Library) in das CD-ROM-Laufwerk des PCs einlegen.

3 Folgen Sie den Anweisungen, indem Sie auf das Symbol Software deinstallieren klicken. Die Software Deinstallations-Assistent wird gestartet

4 Wählen Sie die gewünschten Punkte aus.

5 Drücken Sie auf Deinstallieren.

Hinweis Unter Windows 7, Windows Server 2008 und Windows Vista erscheint das Fenster Treiber und Paket entfernen. Wählen Sie Treiber und Treiberpakete entfernen und bestätigen Sie mit OK. Falls der Print Monitor oder Direct Print installiert ist, müssen diese über getrennte Uninstaller deinstalliert werden. Folgen Sie den Anweisungen auf dem Bildschirm.

Die Deinstallation beginnt.

6 Erscheint die Meldung Deinstallation erfolgreich abgeschlossen, bestätigen Sie mit Weiter.

7 Entscheiden Sie, ob Sie den Computer neu starten wollen oder nicht. Bestätigen Sie mit Beenden.

Hinweis Die Software kann über das Programmmenü deinstalliert werden. (Gilt für Windows XP.)

Starten Sie das Deinstallationsprogramm, indem Sie auf Start > Alle Programme > Triumph-Adler > Triumph-Adler Produktbibliothek deinstallieren klicken, und deinstallieren Sie die Software.

3 Papier einlegen

In diesem Kapitel werden folgende Themen behandelt:

Allgemeine Richtlinien 3-2

Wahl des geeigneten Papiers 3-4

Spezialpapier 3-7

Papiersorte 3-12

Papier einlegen 3-13

Allgemeine Richtlinien

Das Gerät ist für normales Kopierpapier ausgelegt, kann allerdings auch eine Reihe anderer Papiersorten verarbeiten, sofern deren Beschaffenheit die unten aufgeführten Bedingungen erfüllt.

Hinweis Der Hersteller übernimmt keine Haftung bei Problemen, die auftreten können, wenn Papier verwendet wird, das diese Bedingungen nicht erfüllt.

Es ist wichtig, das richtige Papier zu verwenden. Die Verwendung von ungeeignetem Papier kann Papierstaus, Papierwellung, schlechte Druckqualität, Papierverschwendung und in Extremfällen sogar die Beschädigung des Geräts zur Folge haben. Für den produktiven und problemlosen Betrieb des Geräts sind daher die nachfolgenden Richtlinien zur Papierwahl zu beachten.

Zulässige Papiersorten

Die meisten Papiersorten können für eine Vielzahl von Geräten verwendet werden. Dieses Gerät verarbeitet auch für xerografische Kopierer vorgesehenes Papier.

Bei Papier gibt es drei gängige Qualitätsklassen: preiswertes Papier, Normalpapier und hochwertiges Papier. Gerätetechnisch gesehen liegt der Hauptunterschied bei diesen Papierklassen darin, wie leicht das Papier durch das Gerät transportiert werden kann. Dies wiederum hängt von Glätte, Größe und Feuchtigkeitsgehalt des Papiers ab sowie davon, wie es geschnitten wurde. Je hochwertiger ein Papier ist, desto geringer ist das Risiko von Fehleinzügen und Papierstaus und umso besser ist die Druckqualität.

Auch Unterschiede bei Papieren verschiedener Hersteller können sich auf die Geräteleistung auswirken. Ein hochwertiger Drucker kann keine guten Drucke produzieren, wenn das falsche Papier verwendet wird. Billiges Papier ist langfristig nicht wirklich preiswerter, wenn es zu Problemen beim Betrieb führt.

Jede der Papierklassen umfasst Papier verschiedener Gewichte (siehe unten). Die gängigen Papiergewichte liegen zwischen 60 und 163 g/m².

Papierspezifikationen

Die nachfolgende Tabelle bietet einen Überblick über die wichtigsten Papierspezifikationen. Ausführlichere Informationen finden sich auf den Folgeseiten.

Merkmal Spezifikation
Gewicht Kassette: 60 bis	163 g/m2Universalzufuhr: 60 bis 220 g/m2
Stärke 0,086 bis 0,110 mm
Abmessungen	Siehe Papierformate auf Seite 3-4
Formattoleranz ±0,7 mm
Winkeltoleranz (Ecken)	90° ±0,2°
Feuchtigkeitsgehalt 4 %	bis 6 %
Laufrichtung Schmalbahn
Faserstoffgehalt Mindestens 80 %

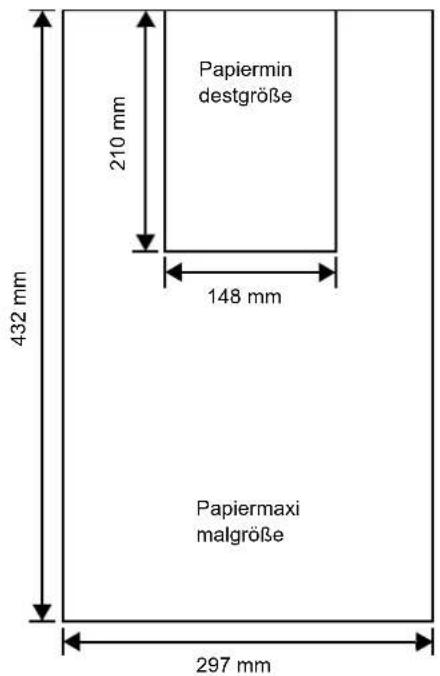

Minimales und maximales Papierformat

Die nachfolgende Abbildung zeigt das kleinste und größte Papierformat, das im Drucker verarbeitet werden kann. Papier in unüblichen Papierformaten wie Etiketten, Pergamentpapier, Karton, Briefumschläge, beschichtetes oder dickes Papier muss über die Universalzufuhr zugeführt werden. Für Informationen zur Eingabe siehe Medientyp einstellen (Einstellung der Papiersorte) auf Seite 4-50.

Papierkassette

Papiermin destgröße 210 mm 148 mm 432 mm Papiermaxi malgröße 297 mm

Universalzufuhr

Papiermin destgröße 148 mm 98 mm 432 mm Papiermaxi malgröße 297 mm

Empfohlenes Papier

Mit den nachstehende Produkten erzielt der Drucker beste Druckergebnisse.

Größe Produkt	Gewicht
Letter, Legal Hammermill LASER PRINT 90 g/m2
A4 NEUSIEDLER COLOR COPY 90 g/m2

Wahl des geeigneten Papiers

Dieser Abschnitt enthält Richtlinien zur Papierauswahl.

Beschaffenheit

An den Ecken geknicktes sowie gewelltes, verschmutztes, zerrissenes und mit Fasern, Staub oder Papierschnitzeln bzw. auf andere Weise verunreinigtes Papier ist zu vermeiden.

Der Einsatz derartigen Papiers kann zu unleserlichen Ausdrucken, Fehleinzügen und Papierstaus führen und die Lebensdauer des Geräts verkürzen. Insbesondere zu vermeiden ist beschichtetes oder auf andere Weise oberflächenbehandeltes Papier. Die Oberfläche des Papiers sollte stets so glatt wie möglich sein.

Zusammensetzung

Beschichtetes bzw. auf andere Weise oberflächenbehandeltes Papier, das Kunststoff oder Kohlebestandteile enthält, darf nicht verwendet werden. Solche Stoffe entwickeln unter Wärmeeinwirkung bei der Tonerfixierung giftige Dämpfe.

Normalpapier sollte mindestens 80 % Papierbrei enthalten. Maximal 20 % des Papiers sollten aus Baumwolle oder anderen Fasern bestehen.

Papierformate

Kassetten und die Universalzufuhr können Papier der nachfolgend aufgeführten Formate aufnehmen. Für Einzelheiten der Papierformate für die optionale Papierzufuhr siehe Kassettengröße (1 bis 4) einstellen auf Seite 4-49.

Die Längen-/Breitentoleranz beträgt ±0,7 mm. Die Winkeltoleranz an den Ecken muss 90° ±0,2° betragen.

Nur Universalzufuhr	Größe	Kassette oder Universal-zufuhr	Größe
Kuvert C4 229 × 32	4 mm Ledger 11 × 17 inches
Kuvert C5 162 × 22	9 mm Legal 8-1/2 × 14 inches
Kuvert Monarch 3-7	/8 × 7-1/2 inches Letter 8-1	/2 × 11 inches
Executive 7-1/4 × 10	-1/2 inches ISO A3 297 ×	420 mm
Kuvert #10 4-1/8 × 9	-1/2 inches ISO A4 210 ×	297 mm
Kuvert DL 110 × 22	0 mm ISO A5	148 × 210 mm
Kuvert #9	3-7/8 × 8-7/8 inches JIS B4	257 ×	364 mm
Kuvert #6	3-5/8 × 6-1/2 inches JIS B5	182 ×	257 mm
ISO B5	176 × 250 mm Statement	5-1/2 × 8-1	/2 inches
ISO A6	105 × 148 mm Folio	210 × 330	mm
JIS B6	128 × 182 mm Oficio II	8-1/2 × 13	inches
Hagaki	100 × 148 mm 8,5 × 13,5	8-1/2 × 13-	1/2 inches
Ofuku-Hagaki	148 × 200 mm 8 kai	273 × 394	mm
Youkei 2 114 × 162	mm 16 kai 197 × 273 mm
Youkei 4 105 × 235	mm
Spezial 98 × 148 bis 297 × 432 mm

Oberfläche

Die Oberfläche des Papiers sollte glatt und unbeschichtet sein. Bei rauem Papier werden einige Blattstellen möglicherweise nicht bedruckt. Ist das Papier zu glatt, wird es möglicherweise mehrfach eingezogen. Außerdem kann die Druckqualität leiden (der Hintergrund erscheint grau).

Papiergewicht

Unter dem Flächengewicht versteht man das Papiergewicht in Gramm pro Quadratmeter (g/m²). Ist das Papier zu leicht oder zu schwer, kann es zu Fehleinzügen, Papierstaus und vorzeitigem Verschleiß des Produkts kommen. Ein uneinheitliches Papiergewicht – genauer gesagt, eine ungleichmäßige Papierstärke – kann zu Mehrfacheinzügen oder Problemen mit der Druckqualität (z. B. unscharfes Druckbild) führen, da der Toner nicht richtig fixiert wird.

Das empfohlene Basisgewicht liegt zwischen 60 und 163 g/m² für die Kassette und zwischen 60 und 220 g/m² für die Universalzufuhr.

Flächengewichte in den USA und in Europa

In den Vereinigten Staaten wird das Flächengewicht in Pfund (lb), in Europa in g/m² angegeben. Bei den blau unterlegten Werten handelt es sich um die Standardgewichte.

USA (lb) Europa, metrisch (g/m2)
16 60
17 64
20 75
21	80
22 81
24 90
27	100
28 105
32 120
34 128
36 135
39 148
42 157
43 163
47 176
53 199

Stärke

Bei Einsatz des Geräts sollte Papier mittlerer Stärke verwendet werden. Kommt es beim Drucken zu Fehleinzügen oder Papierstaus und sind die Drucke blass, ist das verwendete Papier möglicherweise zu dünn. Kommt es zu Papierstaus und sind die Drucke verwischt, ist das verwendete Papier möglicherweise zu dick. Die korrekte Stärke liegt zwischen 0,086 bis 0,110 mm.

Feuchtigkeitsgehalt

Der Feuchtigkeitsgehalt ist definiert als prozentualer Anteil Feuchtigkeit in der Trockenmasse des Papiers. Er wirkt sich auf das Aussehen, die Einzugsfähigkeit, die Wellung, elektrostatische Eigenschaften und die Tonerfixierung aus.

Der Feuchtigkeitsgehalt des Papiers hängt von der relativen Luftfeuchte in der Umgebung ab. Ist die Luftfeuchte hoch und absorbiert das Papier Feuchtigkeit, können die Papierkanten aufquellen und sich wellen. Bei niedriger Luftfeuchte dagegen trocknet das Papier aus, so dass sich die Papierkanten zusammenziehen und der Ausdruck kontrastschwächer wird.

Gewellte oder zusammengezogene Kanten können zu Papierstaus und Ausrichtungsfehlern führen. Der Feuchtigkeitsgehalt von Papier sollte zwischen 4 und 6 % liegen.

Ein gleichbleibend guter Feuchtigkeitsgehalt kann durch korrekte Lagerung des Papiers gewährleistet werden. Hierbei ist Folgendes zu beachten:

• Papier stets trocken und kühl lagern.
• Papier erst dann auspacken, wenn es benötigt wird; nicht verwendetes Papier wieder einpacken.
• Papier stets in der Originalverpackung lagern. Den Karton nie direkt auf den Boden, sondern auf eine Palette oder Ähnliches stellen.
• Papier vor der Benutzung mindestens 48 Stunden in dem Raum lagern, in dem gedruckt wird.
• Papier nie Hitze, direktem Sonnenlicht oder Feuchtigkeit aussetzen.

Hinweis Falls Sie beschichtetes Papier benutzen, beachten Sie, dass das Papier in trockener Umgebung leicht zusammenklebt.

Papierlaufrichtung

Bei der Papierherstellung werden die Blätter entweder längs (Schmalbahn) oder quer (Breitbahn) zur Maserung geschnitten. Papier mit quer verlaufenden Fasern werden vom Gerät möglicherweise nicht richtig eingezogen. Daher sollte für das hier beschriebene Gerät stets Schmalbahnpapier verwendet werden.

Weitere Papiereigenschaften

Durchlässigkeit: Gibt die Dichte der Papierstruktur an.

Steife: Zu steifes Papier kann im Gerät hängen bleiben und Papierstaus verursachen.

Rollneigung: Jedes Papier neigt dazu, sich in einer Richtung aufzurollen, wenn die Verpackung entfernt wurde.

Elektrostatische Eigenschaften: Während des Druckvorgangs wird das Papier elektrostatisch aufgeladen, sodass der Toner darauf haften bleibt. Diese Ladung muss dann beseitigt werden, damit die Blätter in der Druckablage nicht zusammenkleben.

Weiße: Der Kontrast des Druckprodukts hängt vom Weißgehalt des Papiers ab. Weißeres Papier liefert einen höheren Kontrast.

Qualität: Formatabweichungen, ungerade Ecken, gezackte Kanten, nicht korrekt geschnittene Blätter und umgebogene Ecken sind Faktoren, die zu diversen Funktionsstörungen führen können. Hersteller, die auf Qualität achten, sorgen dafür, dass solche Probleme nicht auftreten.

Verpackung: Papier sollte in einem robusten Karton verpackt sein, sodass es beim Transport nicht beschädigt wird. Hochwertiges Papier namhafter Hersteller ist normalerweise adäquat verpackt.

Hinweis Beim Ausdruck in kalten Räumen oder mit feuchtem Papier kann im Bereich der oberen Ablage Dampf austreten, das ist nicht ungewöhnlich.

Spezialpapier

Neben normalem Papier können folgende Sondermaterialien verwendet werden:

Verwendetes Druckmaterial Druckereinstellung
Transparentfolien für Overhead-Projektoren	FOLIEN
Rauhes Papier GROBES
Dünnes Papier (60 bis 64 g/m2) PERGAMENT
Etikett ETIKETTEN
Recycling-Papier RECYCLING
Vordrucke VORGEDRUCKT
Feinpapier FEIN
Postkarten KARTEIKARTE
Farbiges Papier FARBIGES
Vorgelochtes Papier VORGELOCHT
Briefpapier BRIEFPAPIER
Umschläge KUVERT
Beschichtetes Papier	BESCHICHTET
Dickes Papier (120 bis 220 g/m2) DICK
Hohe Qualität HOHE QUAL.
Spezial SPEZIAL 1 - 8

Es ist Papier zu verwenden, das für Kopierer oder Drucker mit Wärmefixierung bestimmt ist. Folien, Etiketten, dünnes Papier, Umschläge, Postkarten oder dickes Papier sind über die Universalzufuhr zuzuführen. Näheres hierzu siehe Papiereinstellungen auf Seite 4-46.

Da Zusammensetzung und Qualität bei Sondermaterialien stärker variieren, ist die Stauwahrscheinlichkeit bei Einsatz dieser Materialien größer als bei Normalpapier. Der Hersteller übernimmt keine Haftung für Geräteschäden und Verletzungen, die von der Verwendung von Sondermaterial herrühren.

Hinweis Vor dem Kauf eines Sondermaterials empfiehlt es sich, ein Muster auf dem Gerät auszuprobieren.

Folien

Overheadfolien müssen für die Temperatur, die während des Druckvorgangs in der Fixiereinheit entsteht, ausgelegt sein. Empfohlen wird folgendes Produkt: 3M CG3700 (Letter, A4).

Die folgende Tabelle zeigt die Spezifikationen von Folien:

Merkmal Spezifikation
Hitzebeständigkeit 190 °C	(min.)
Stärke 0,100 bis 0,110 mm
Material Polyester
Formattoleranz ± 0,7 mm
Winkeltoleranz (Ecken) 90°	± 0,2°

Um Druckprobleme zu vermeiden. ziehen Sie immer nur eine Folie über den Universaleinzug ein. Folien immer vertikal einlegen, also mit der langen Seite parallel zum Drucker.

Haben die Folien rauhe Kanten auf der Rückseite, so kann Papierstau die Folge sein. In diesem Falle entfernen Sie die rauhen Kanten. Drehen Sie die Folie um oder legen Sie diese von der gegenüberliegenden Seite an.

Bedruckte Folien (bei der Entnahme aus der Druckablage bzw. bei der Beseitigung von Staus) immer vorsichtig an den Rändern anfassen, um möglichst keine Fingerabdrücke zu hinterlassen.

Etiketten

Etiketten müssen über die Universalzufuhr zugeführt werden.

Bei selbstklebenden Etiketten ist vor allem wichtig, dass der Klebstoff niemals mit einem Geräteteil in Kontakt kommen darf. Werden Walzen oder Trommel mit Klebstoff verunreinigt, führt dies zu Schäden am Gerät.

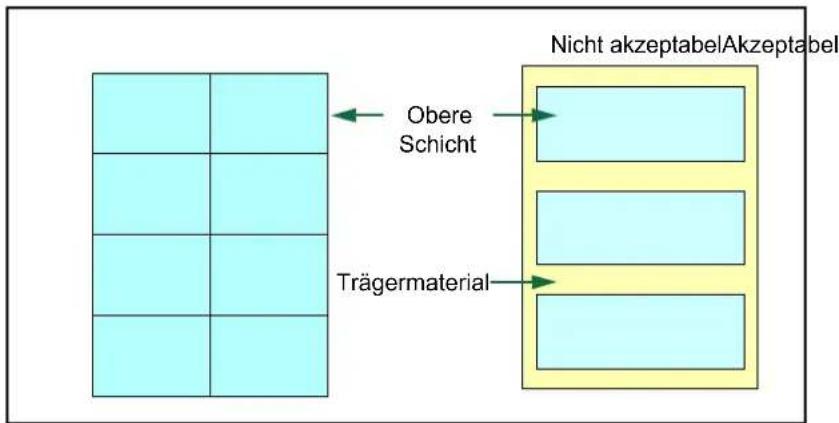

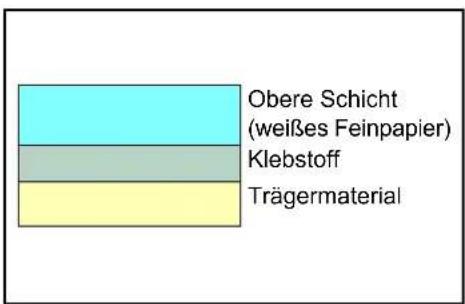

Etiketten bestehen aus drei Schichten (siehe Diagramm). Der Druck erfolgt auf der oberen Schicht. Die Kleberschicht enthält druckempfindliche Klebstoffe. Das Trägermaterial hält die Etiketten bis zur Verwendung zusammen. Aufgrund seiner Zusammensetzung ist Etikettenmaterial besonders anfällig für Druckprobleme.

Zwischen den einzelnen Etiketten auf der oberen Schicht dürfen keine Abstände sein. Andernfalls besteht die Gefahr, dass sich Etiketten lösen und einen schwerwiegenden Papierstau im Gerät verursachen.

Einige Etiketten werden mit einer zusätzlichen oberen Schicht aus Feinpapier angefertigt. Diese obere Schicht darf erst nach der Druckausgabe entfernt werden.

In der folgenden Tabelle sind die Spezifikationen für Etiketten aufgeführt.

Merkmal Spezifikation
Gewicht, obere Schicht 44 bis 74 g/m2
Gesamtgewicht 104 bis 151 g/m2
Stärke, obere Schicht 0,086 bis 0,107 mm
Gesamtstärke 0,115 bis 0,145 mm
Feuchtigkeitsgehalt 4 - 6 % (gesamt)

Postkarten

Postkarten auffächern und sorgfältig stapeln, bevor sie in die Universalzufuhr eingelegt werden. Die Karten dürfen nicht gewellt sein. Ansonsten kann es zu Staus kommen.

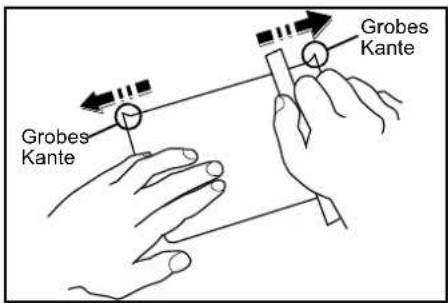

Grobes Kante Grobes Kante

Einige Postkarten haben an der hinteren Seite eine rauhe Kante, die durch den Schneidevorgang entsteht. Solche Karten auf eine flache Unterlage legen und die Kanten mit einem Gegenstand (z. B. einem Lineal) glatt reiben.

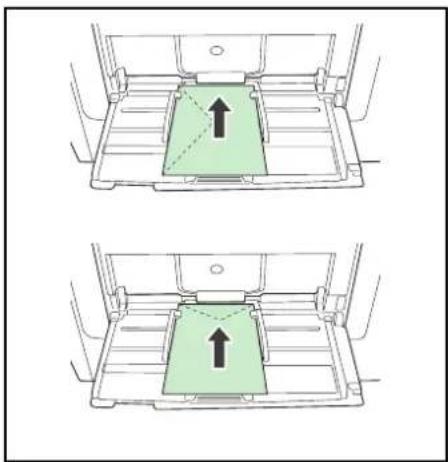

Briefumschläge müssen immer mit der zu bedruckenden Seite nach oben weisend über den Universaleinzug eingezogen werden.

Ein Briefumschlag ist komplexer als ein einzelnes Blatt Papier, so dass unter Umständen nicht auf der gesamten Oberfläche eine konstante Druckqualität erreicht werden kann.

Briefumschläge sind meist diagonal zur Papiermaserung geschnitten. Siehe Papierlaufrichtung auf Seite 3-6. Aus diesem Grund neigen Briefumschläge dazu, während des Transports durch den Drucker zu knittern. Vor dem Kauf von Briefumschlägen sollten stets mehrere Musterdrucke erstellt werden, um zu prüfen, ob die Umschlagsorte für den Drucker geeignet ist.

• Briefumschläge mit Flüssigklebstoff dürfen keinesfalls verwendet werden.
• Hohe Druckauflagen, bei denen ausschließlich Umschläge bedruckt werden, sind zu vermeiden. Dadurch kann es zu vorzeitigen Abnutzungserscheinungen im Gerät kommen.
• Treten Papierstaus auf, weniger Umschläge in die Universalzufuhr einlegen.
• Um zu vermeiden, dass Umschläge wellig werden und Staus verursachen, beim Bedrucken von Umschlagstapeln maximal 10 bedruckte Umschläge in der oberen Druckablage belassen.

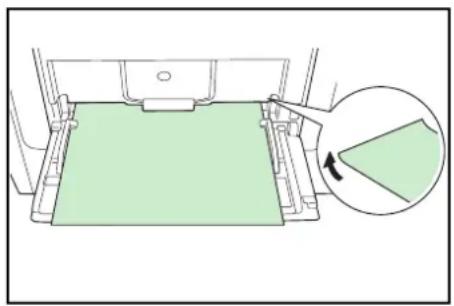

Dickes Papier

Dickes Papier vor dem Einlegen in die Universalzufuhr auffächern und sorgfältig stapeln. Einige Papiersorten haben eine rauhe Kante an der hinteren Seite, die durch den Schneidevorgang entsteht. Solches Papier auf eine flache Unterlage legen und die Kanten mit einem Gegenstand (z. B. einem Lineal) glatt reiben. Papier mit rauhen Kanten kann Papierstaus verursachen.

Hinweis Kommt es auch nach dem Glattstreichen des Papiers zu Papierstaus, die Einzugskante des Papiers in der Universalzufuhr ein paar Millimeter anheben (siehe Abbildung).

Farbiges Papier

Farbiges Papier muss die gleichen Spezifikationen wie normales Papier erfüllen, siehe Papierspezifikationen auf Seite 3-2. Außerdem müssen die Farbstoffe im Papier die Drucktemperatur (bis 200 °C) aushalten.

Vordrucke

Vorgedrucktes Papier muss die gleichen Spezifikationen wie normales Papier erfüllen, siehe Papierspezifikationen auf Seite 3-2. Die Farbtinte muss gegen die beim Drucken entstehende Hitze resistent sein. Außerdem muss sie gegen Silikonöl resistent sein. Beschichtetes oder auf andere Weise oberflächenbehandeltes Papier darf nicht verwendet werden.

Recycling-Papier

Mit Ausnahme des Weißgehalts muss Recycling-Papier die gleichen Anforderungen erfüllen wie weißes Feinpapier, siehe auch Papierspezifikationen auf Seite 3-2.

Hinweis Vor dem Kauf von Recycling-Papier empfiehlt es sich, ein Muster auf dem Gerät auszuprobieren.

Beschichtetes Papier

Beschichtetes Papier wird hergestellt, indem die Papieroberfläche beschichtet wird, so dass die Druckqualität erhöht wird. Beschichtetes Papier wird zur Erhöhung der Druckqualität verwendet.

Die Oberfläche von hochwertigem oder mittelmäßgem Papier wird mit bestimmten Stoffen beschichtetet, die die Aufnahme von Farbe verbessern und die Oberfläche glätten. Die Stoffe werden entweder auf beiden Seiten oder nur auf einer Seite des Papiers benutzt. Die beschichtete Seite erscheint leicht glänzend.

Wichtig Wird beschichtetes Papier in sehr feuchter Umgebung gedruckt, stellen Sie eine trockene Lagerung des Papiers sicher. Ansonsten klebt das Papier zusammen, so dass es schwer vom Gerät eingezogen werden kann.

Papiersorte

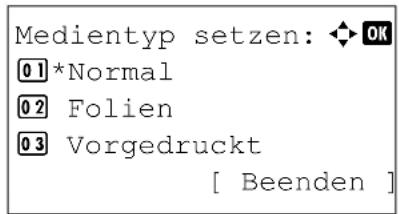

Der Drucker verfügt über verschiedene Einstellungen für unterschiedliche Papiersorten.

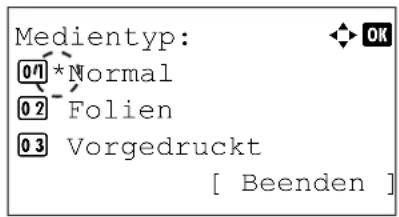

Wird der Medientyp für eine Papierquelle über das Bedienfeld eingestellt, wählt der Drucker automatisch die optimalen Einstellungen zum Bedrucken des betreffenden Medientyps.

Für jede Papierzufuhr, einschließlich der Universalzufuhr, kann eine eigene Papiersorte eingestellt werden. Standard- und benutzerdefinierte Papiersorten sind wählbar. Siehe Medientyp einstellen (Einstellung der Papiersorte) auf Seite 4-50. Folgende Papiersorten werden unterstützt:

Papiersorte	Zufuhr
	Universalzufuhr	PapierkassetteOptionale Papierzufuhr	Papiergewicht Duplex Weg
NORMAL Ja Ja Normal 2 Ja
FOLIEN Ja Nein Sehr schwer Nein
GROBES Ja Ja Normal 3 Ja
PERGAMENT Ja Ja Leicht Nein
ETIKETTEN Ja Nein Schwer 1 Nein
RECYCLING Ja Ja Normal 2 Ja
VORGEDRUCKT Ja Ja Normal 2 Ja
FEIN Ja Ja Normal 3 Ja
KARTEIKARTE Ja Nein Schwer 2 Nein
FARBIGES	Ja Ja Normal 2 Ja
VORGELOCHT	Ja Ja Normal 2 Ja
BRIEFPAPIER Ja Ja Normal 2 Ja
KUVERT Ja Nein Schwer 2 Nein
BESCHICHTET Ja Nein Normal 3 Nein
DICK Ja Ja Schwer 2 Ja
HOHE QUAL.	Ja Ja Normal 2 Ja
SPEZIAL 1 (bis 8)†	Ja Ja Normal 2 Ja
Ja: kann eingestellt werden Nein: kann nicht eingestellt werden

†. Vom Anwender definierte und gespeicherte Papiersorte. Bis zu acht Benutzereinstellungen können definiert werden. Weitere Informationen finden Sie unter Medientyp einstellen (Einstellung der Papiersorte) auf Seite 4-50.

Papier einlegen

Im Folgenden wird das Einlegen von Papier in die Kassette und die Universalzufuhr beschrieben.

Papier in die Kassette einlegen

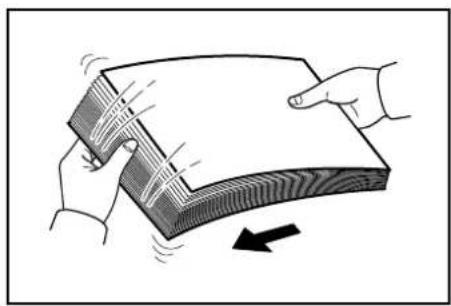

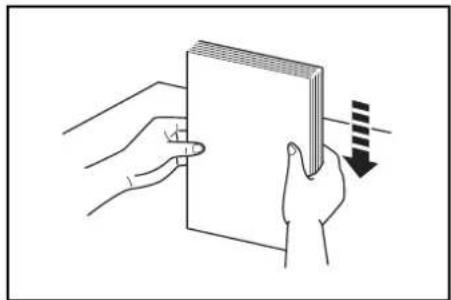

1 Das Druckmaterial (Papier bzw. Folien) zunächst auffächern und den Papierstapel dann auf einer ebenen Fläche kantenbündig ausrichten, um Papierstaus oder Schräglauf beim Drucken zu vermeiden.

2 Die Papierkassette öffnen, indem sie bis zum Anschlag herausgezogen wird.

Hinweis Immer nur eine Papierkassette gleichzeitig herausziehen.

3 Die Längenführung passend zur Papierlänge justieren. Wenn Sie Papier des Formats A4 oder kleiner in die Papierkassette 1 einlegen, die Längenführung anheben. Bei Papier des Formats B4 oder größer die Längenführung absenken.

4 Die Papierführung mit dem zugehörigen Einstellungsregler an die Papierbreite anpassen.

BS/ A5/A4/ BS/ A4/ P#e/ B4/ 8% 8% Letter/ 11 Letter/ 10% Legal/ 14% 15 5% A5/ B5/ Fate/ A5/ 8% Legal/ L#e/ 11# 11 B5/B4/ 11 A6/A3/ L#e/ 12 Letter/ 9

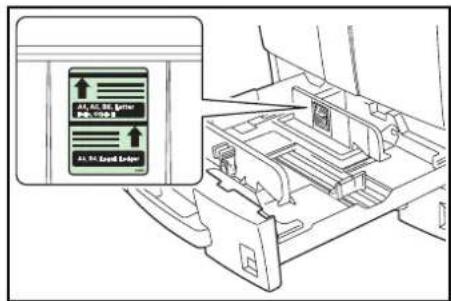

Hinweis Die Papierformate sind auf der Kassette markiert.

Wenn Sie zwischen Imperial- und metrischen Formaten (A- und B-Formaten) umschalten möchten, gehen Sie wie folgt vor, um die Einstellung des Formatumschalters zu ändern.

1 Die Papierführung mit dem Einstellungsregler in eine für das Papierformat unpassende Position stellen.

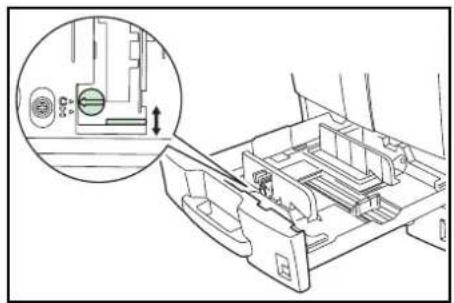

2 Den Formatumschalter A um 90° Grad drehen.
3 Den Formathebel B nach oben (C) oder nach unten (I) setzen. C: Metrische Formate (Zentimeter, A- und B-Formate) I: Imperial-Formate
4 Den Formatschalter um 90° drehen, um ihn zu arretieren.

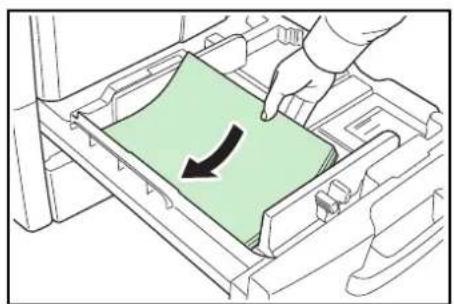

5 Das Papier gegen die linke Seite der Papierkassette schieben.

AA, AC, BB, Gelter P-0, 1000 B AA, AC, BB, Gelter

Wichtig Vor dem Einlegen des Papiers sicherstellen, dass dieses nicht gewellt oder gefaltet ist. Gewelltes oder gefaltetes Papier kann Papierstaus verursachen.

Sicherstellen, dass der eingelegte Papierstapel die Höhenmarkierung nicht überschreitet (siehe nachfolgende Abbildung).

Beim Einlegen des Papiers darauf achten, dass die Seite, die der Versiegelung der Verpackung am nächsten war, nach oben weist.

Längen- und Breitenführungen müssen an das Papierformat angepasst werden. Wird das Papier ohne Anpassung dieser Führungen eingelegt, so können Schrägeinzug und Papierstaus die Folge sein.

Sicherstellen, dass die Längen- und Breitenführungen das Papier leicht berühren. Bei Vorhandensein eines Zwischenraums sind die Führungen neu zu justieren.

A4P 1

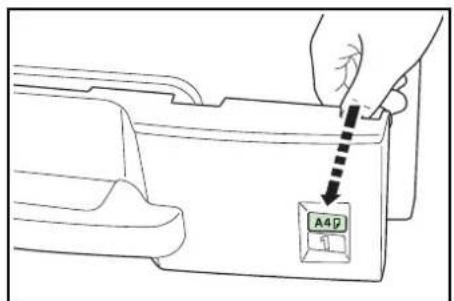

6 Die passende Papierformatkarte einführen, um das Papierformat festzulegen.

7 Die Kassette wieder ganz einschieben.

Hinweis Wenn das Gerät für längere Zeit nicht gebraucht wird, das Papier durch Entnehmen aus der Papierkassette und Versiegeln in der Originalverpackung vor Feuchtigkeit schützen.

8 Auf dem Bedienfeld den Papiertyp (Normalpapier, Recyclingpapier usw.) angeben, das in die Kassette eingelegt wurde. Siehe Papiereinstellungen auf Seite 4-46.

Papier in die Universalzufuhr einlegen

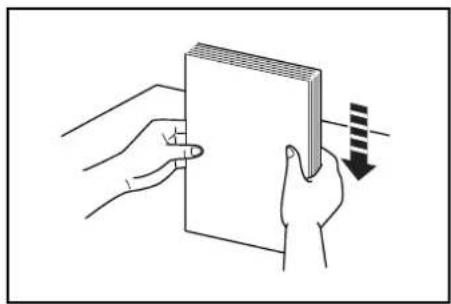

1 Das Druckmaterial (Papier bzw. Folien) zunächst auffächern und den Papierstapel dann auf einer ebenen Fläche kantenbündig ausrichten, um Papierstaus oder Schräglauf beim Drucken zu vermeiden.

2 Universalzufuhr öffnen.

3 Beim Einlegen von Papier der Formate A3 bis B4 bzw. Ledger bis Legal die Universalzufuhrerweiterung herausziehen.

4 Die Breitenführung passend für die Papierbreite einstellen. Papierformate sind an der Universalzufuhr markiert.

5 Das Papier entlang den Breitenführungen bis zum Anschlag in die Universalzufuhr einschieben.

Wichtig Darauf achten, dass die Seite, die der Versiegelung der Verpackung am nächsten war, nach oben weist.

Gewähltes Papier muss vor der Verwendung geglättet werden. Oberkante glätten, sofern sie gewellt ist.

Vor dem Einlegen von Papier in die Universalzufuhr sicherstellen, dass sich dort keine Papierreste eines früheren Druckauftrags befinden. Sollte sich eine Restmenge Papier in der Universalzufuhr befinden, die Sie auffüllen wollen, zunächst das Papier aus der Universalzufuhr entnehmen, es mit dem neuen Papier zusammenlegen, den gesamten Stapel auffächern und dann in die Universalzufuhr einlegen.

Richtig
Falsch	[IMAGE]

6 Am Bedienfeld des Druckers das Papierformat für die Universalzufuhr einstellen. Siehe Papiereinstellungen auf Seite 4-46.

Papieranschlag

Bei Verwendung von A3- oder Ledger-Papier den Papierstopper öffnen.

4 Bedienfeld verwenden

In diesem Kapitel werden folgende Themen behandelt:

Allgemeine Informationen 4-2

Bestandteile des Bedienfelds 4-3

Tasten 4-6

Bedienung über das Menüsystem 4-8

Einstellungen über das Menüsystem 4-10

Listenausdrucke 4-11

USB-Speicher anwählen 4-16

Anwenderbox 4-22

Auftragsbox 4-28

Auftragsprotokoll 4-42

Anzeigen des Zählerstandes 4-44

Papiereinstellungen 4-46

Druckeinstellungen 4-55

Netzwerk Einstellungen 4-65

Gerät allgemein (Einstellung allgemeiner Parameter)

4-72

Sicherheits Einstellungen 4-85

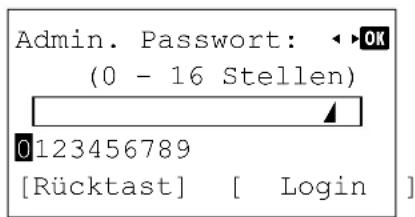

Kostenstellen verwalten 4-94

Administrator Einstellungen 4-102

Einstellung/Wartung 4-105

Allgemeine Informationen

Das vorliegende Kapitel enthält Informationen für die Konfiguration des Ecosys Color-Druckers. Im Allgemeinen dient das Bedienfeld lediglich dazu, die Standardeinstellungen vorzunehmen. Die meisten Druckereinstellungen können über den Druckertreiber in der Anwendungssoftware geändert werden.

Hinweis Drucker-Voreinstellungen, die in der Software geändert werden, haben Vorrang vor Änderungen, die über das Bedienfeld vorgenommen werden.

Die Einstellungen des Druckers können auf verschiedene Weise verändert werden, über das Bedienfeld, den Druckertreiber oder den Status Monitor. Weitere Tools können über die mitgelieferte CD-ROM installiert werden.

In den nachfolgenden Abschnitten werden das Bedienfeld, die einzelnen Menüs sowie die Schritte und Maßnahmen zum Ändern diverser Druckereinstellungen detailliert erläutert.

Bestandteile des Bedienfelds

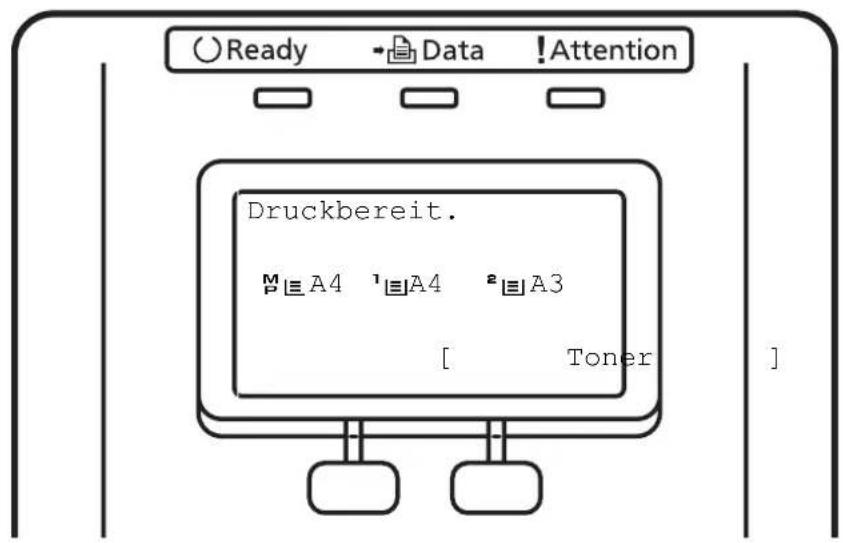

Das Bedienfeld des Druckers in der oberen Seite besteht aus einer LCD-Anzeige mit vier Zeilen à 21 Zeichen, zehnTasten und drei Leuchtanzeigen (LEDs).

Ready + Data !Attention MENU OK Back b

Die im Display erscheinenden Meldungen sowie die Funktionen der Anzeigen und der verschiedenen Tasten werden nachstehend näher erläutert.

Anzeige

In der Anzeige des Bedienfelds erscheinen:

• Statusinformationen – nachstehend aufgelistete Meldungen, die während des normalen Betriebs angezeigt werden.
• Fehlercodes, wenn ein Bedienereingriff erforderlich ist; siehe hierzu Störungsbeseitigung auf Seite 6-1.

Statusinformationen

Meldung Bedeutung
Bitte warten.	Der Drucker befindet sich in der Aufwärmphase und ist noch nicht betriebsbereit.Beim erstmaligen Einschalten des Druckers wird diese Meldung länger (evtl. einige Minuten) angezeigt.
Bitte warten.Papier hochfahren...	Wird beim Einlegen des Papiers angezeigt.
Bitte warten.Toner zuführen...	Toner wird nachgefüllt. Diese Meldung kann erscheinen, wenn im Dauerbetrieb hohe Auflagen von Seiten erstellt werden, die viel Toner verbrauchen (beispielsweise beim Drucken von Fotos etc.).
Bitte warten.Durchführen der Farb-Kalibrierung...	Die Farb-Kalibrierung erfolgt automatisch nach dem Einschalten des Druckers. Diese Funktion kann auch manuell über das Bedienfeld aufgerufen werden.Weitere Informationen finden Sie unter Farbkalibrierung auf Seite 4-106.
Druckbereit. Der Drucker	ist betriebsbereit.
Verarbeitung.	Der Drucker empfängt Daten für den Druck. Diese Meldung erscheint auch, wenn der Drucker Daten von einem USB-Speicher oder einer Festplatte liest.
Ruhemodus. Der Drucker befindet sich im Ruhemodus. Der Drucker verlässt den Ruhemodus automatisch, sobald er Druckdaten empfängt. Der Drucker heizt dann auf und geht wieder online.Siehe hierzu auch Zeit bis Ruhemodus auf Seite 4-82.
Wird abgebrochen...	Im Drucker werden Aufträge gelöscht. Zum Löschen eines Auftrages siehe Einen Druckauftrag abbrechen auf Seite 4-6.
Daten warten. Der Drucker wartet auf den Empfang von Daten.

Fehlercodes

Siehe Störungsbeseitigung auf Seite 6-1.

Meldungen in der Anzeige

Ready (Bereit), Data (Daten) und Attention (Achtung)

Die nachfolgenden Anzeigen des Bedienfelds leuchten sowohl im normalen Druckbetrieb als auch dann, wenn ein Eingreifen des Benutzers erforderlich ist. Der jeweilige Anzeigenstatus signalisiert:

Anzeige Beschreibung
	Blinkt:Signalisiert einen Fehler, der selbst behoben werden kann. Näheres hierzu siehe Störungsbeseitigung auf Seite 6-1.Leuchtet:Signalisiert, dass der Drucker betriebsbereit und online ist. Empfangene Daten werden umgehend ausgedruckt.Aus:Signalisiert, dass der Drucker offline ist, weil das Drucken manuell gestoppt wurde oder weil ein Fehler vorliegt. Daten werden empfangen, aber nicht gedruckt. Für weitere Informationen sieheFehlermeldungen auf Seite 6-5 falls der Druck automatisch gestoppt wurde, weil ein Fehler vorliegt.
	Blinkt:Signalisiert, dass der Drucker Daten empfängt.Leuchtet:Signalisiert, dass Daten vor der Druckausgabe verarbeitet bzw. empfangene Daten auf die Festplatte geschrieben werden.
	Blinkt:Falls Bitte warten angezeigt wird, befindet sich der Drucker in der Aufwärmphase.Es könnte aber auch sein, dass der Drucker nicht drucken kann, weil ein Fehler wie Papiermangel vorliegt. Prüfen Sie die Anzeige des Bedienfeldes und führen Sie eine geeignete Gegenmaßmahme durch. Weitere Informationen finden Sie unterFehlermeldungen auf Seite 6-5.Leuchtet:Der Drucker kann wegen eines Fehlers nicht drucken. Prüfen Sie die Anzeige des Bedienfeldes und führen Sie eine geeignete Gegenmaßmahme durch. Weitere Informationen finden Sie unterFehlermeldungen auf Seite 6-5.

Tasten

Die nachfolgende Auflistung erläutert die zur Konfiguration des Druckers verwendeten Tasten des Bedienfelds. Hierbei ist zu beachten, dass einige Tasten doppelt belegt sind.

Stopp-Taste

Die Taste verwenden, um:

• Einen laufenden Druckvorgang abzubrechen.
  • Das akustische Alarmsignal abzuschalten.

Einen Druckauftrag abbrechen

1 Wenn im Display die Meldung Verarbeitung erscheint, [Stopp] drücken.

Die Job-Abbruchliste mit einer Auflistung der aktuellen Druckaufträge erscheint.

2 Drücken Sie △ oder ∇, um den gewünschten Auftrag anzuzeigen und [OK].

Sobald die Anzeige Auftrag abbrechen. Sind Sie sicher? erscheint, bestätigen Sie mit [Ja] ([Linke Auswahl-Taste]), um den Auftrag abzubrechen oder [Nein] ([Rechte Auswahl-Taste]), um den Ausdruck fortzusetzen.

Während der Druckauftrag gelöscht wird erscheint Wird abgebrochen... in der Anzeige und der Ausdruck stoppt, sobald die aktuelle Seite ausgedruckt wurde.

MENÜ-Taste [MENU]

- [MENU] – Über diese Taste das Menüsystem aufrufen, um Einstellungen bzw. die Druckumgebung des Druckers zu ändern.

Pfeil-Tasten

• Die vier Pfeiltasten werden im Menüsystem für den Aufruf einer bestimmten Menüposition oder für die Eingabe von Zahlen benutzt.

OK-Taste

Die Taste verwenden, um:

• Die Eingabe von Zahlen und sonstige ausgewählte Positionen zu bestätigen.

Zurück-Taste [Back]

- Bricht die Eingabe des aktuellen Menüs ab und geht zum letzten Schritt des Menüs zurück.

Linke Auswahl-Taste / Rechte Auswahl-Taste

- Die Tasten haben nur eine Funktion, sobald die jeweiligen Register in der Anzeige erscheinen. Das Drücken der Taste führt die angezeigte Funktion aus.

Das Drücken der Taste führt die angezeigte Funktion aus.

Beispiel:

Wenn das nachfolgende Menü angezeigt wird, wird durch Drücken der [Linke Auswahl-Taste] ([Ja]) der Ausdruck der Datei ausgelöst. Durch Drücken der [Rechte Auswahl-Taste] ([Nein]) wird der Ausdruck abgebrochen, und es erfolgt eine Rückkehr zum vorherigen Menüschritt.

Ausdruck. Sind Sie sicher? → Daten01

[ J a ] [ N e i n ]

- Weiterhin werden die Tasten bei Papierstau in der Anzeige eingeblendet. In diesem Fall erscheint ein Hilfetext, der die Beseitigung des Papierstaus erläutert.

Bedienung über das Menüsystem

Das Menüsystem

In diesem Abschnitt wird der Einsatz des Menüsystems erläutert.

Über die Taste [MENU] des Bedienfelds erfolgt der Zugriff auf verschiedene Menüs, in denen die jeweils erforderlichen Druckereinstellungen vorgenommen werden können. Dies ist jedoch nur möglich, wenn die Anzeigen Druckbereit., Ruhemodus., Bitte warten. oder Verarbeitung. erscheinen.

Hinweis Einstellungen, die über die Anwendungssoftware bzw. den Druckertreiber festgelegt werden, haben Vorrang vor den Bedienfeld-Einstellungen.

Menüsystem aufrufen

Auf [MENU] drücken, wenn in der Anzeige Bereit angezeigt wird. Daraufhin erscheint das Menüsystem.

Menu: 01 Bericht drucken 02 USB-Speicher 03 Anwender-Box [ Beenden ]

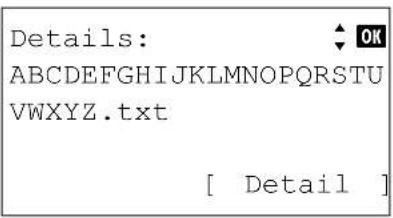

Details: Dateiname: 1/ 4 ABCDEFGHIJKLMNOPQRSTUVWXYZ... [ Detail ]

Medientyp: 01 *Normal 02 Vorgedruckt 03 Fein

Menü auswählen

Das Menüsystem dieses Druckers ist hierarchisch aufgebaut. Mit den Tasten △, ∇, ◁ oder ▷ das gewünschte Menü aufrufen.

- Erscheint [❖] in der oberen rechten Ecke der Anzeige, können die Tasten △ und ▽ benutzt werden, um sich im Menü hoch oder herunter zu bewegen. Die Tasten ◀ und ▷ können benutzt werden, um jeweils eine Anzeige weiterzublättern.

- Erscheint [◀▶ ] oben rechts in der Anzeige, können die Tasten ◀ and ▷ benutzt werden, um jeweils eine Anzeige weiterzublättern.

Um eine Menüebene nach oben zurückzugehen, drücken Sie [Back].

Menüposition einstellen

Sobald das gewünschte Menü angezeigt wird, mit [OK] bestätigen. Nun können die Optionen des Menüpunktes gewählt werden, indem die Tasten △, ∇, ◁ oder ▷ zur gewünschten Auswahl gedrückt werden. Zum Abschluss bestätigen Sie mit [OK].

Ein Sternsymbol (*) zeigt die aktuelle Menüposition links an.

Einstellung abbrechen

Wenn bei Auswahl eines Menüs die Taste [MENU] betätigt wird, erscheint in der Anzeige wieder die Meldung Druckbereit. oder Ruhemodus..

Menu: 01 Bericht drucken 02 USB-Speicher 03 Anwender-Box [ Beenden ]

Einstellungen über das Menüsystem

Dieser Abschnitt erklärt, wie Einstellungen über das Menüsystem geändert werden können.

1 Zeigt die Anzeige Druckbereit., Bitte warten., Ruhemodus. oder Verarbeitung, drücken Sie [MENU]. Daraufhin erscheint das Menüsystem.

2 Jedesmal wenn Sie △ oder ▽drücken, ändert sich die Auswahl.

• Bericht drucken
• USB-Speicher
• Anwender-Box
• Auftragbox
• Auftragsprotokoll

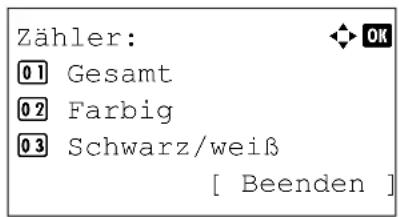

  • Zähler
• Papiereinstell.
• Druckeinstell.
• Netzwerk
• Allg. Einstell.
• Sicherheit

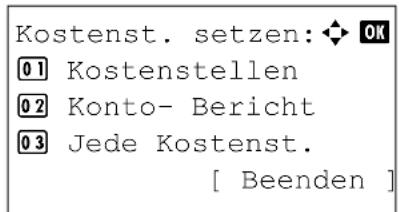

• Kostenst. setzen
• Administrator
• Einstell/Wartung
• Opt. Funktion

Hinweis Das Menü für optionale Funktionen wird in Verbindung mit dem optionalen Data Security Kit (E) verwendet. Weitere Informationen entnehmen Sie dem Data Security Kit (E) Operation Guide.

Bericht drucken: ◆ OK 0 1 Menüplan 0 2 Statusseite 0 3 Schriftartliste [ Beenden ]

Ausdruck. Sind Sie sicher? →Menüplan [ J a ] [ N

Listenausdrucke

Der Drucker druckt einen Listenausdruck. Folgende Punkte sind unter Bericht drucken zu finden:

• Menüplan (Drucken eines Menüplans)
• Statusseite drucken
• Schriftartliste drucken
• Dateiliste HDD (Ausdrucken einer Liste aller Dateien auf der Festplatte)
• Dateiliste der Speicherkarte drucken

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um Bericht drucken auszuwählen.
3 Drücken Sie [OK]. Die Anzeige Bericht drucken erscheint und eine Liste der möglichen Ausdrucke wird angezeigt. Der Inhalt dieser Liste hängt davon ab, welche Optionen jeweils installiert sind.

Menüplan (Drucken eines Menüplans)

Der Drucker gibt auf Wunsch eine vollständige Liste aller Auswahlmenüs aus – den Menüplan.

1 Im Menü Bericht drucken, drücken Sie △ oder ∇, um Menüplan zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.
3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). In der Anzeige erscheint Akzeptiert. und der Drucker gibt die Menüstruktur aus. Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]).

e i n ]

Menüstruktur (Beispiel)

Menu Map Printer

Firmware version

1. 2017年1月1日

Ausdruck. Sind Sie sicher? →Statusseite [ J a ] [ N

Statusseite drucken

Um den aktuellen Druckerstatus, die verfügbare Speicherkapazität oder die aktuellen Einstellungen für die installierten Geräteoptionen abzurufen, können Sie eine entsprechende Statusseite ausdrucken.

1 Im Menü Bericht drucken, drücken Sie △ oder ∇, um Statusseite zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.
3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzepiert. erscheint in der Anzeige und der Drucker gibt eine Statusseite aus.

Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]).

e i n ]

Die Positionen der Statusseite

Die Zahlen in der nachfolgenden Abbildung dienen als Verweis zu den Erläuterungen auf den Folgeseiten. Welche Positionen und Werte die Statusseite enthält, hängt von der Firmware-Version des Druckers ab.

1 Firmware-Version

Hier erscheinen die Firmware-Version und das Freigabedatum.

2 Informationen über Drucker-Einstellungen

Hier erscheinen die verschiedenen hardwarebezogenen Drucker-Einstellungen:

• Papierformat/-sorte Universalzufuhr
• Papierformat/-sorte Papierkassette
• Kopien
• E c o P r i n t
• Standardmedientyp
• Zeit bis Ruhemodus
• Seitenvorschub-Timeout

3 Installierte Optionen

Hier wird angezeigt, welche Druckeroptionen installiert sind:

• Opt. Papierzufuhr
• Finisher
• Mailbox

4 Netzwerkstatus

Hier werden die IP-, die Subnetzmasken- sowie die Standard-Gateway-Adressen der im Drucker installierten Netzwerkkarte angezeigt.

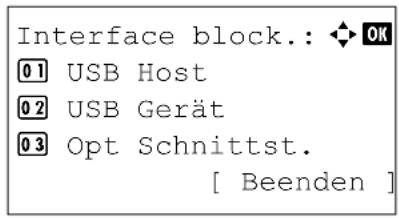

5 Schnittstellen-Information

Hier wird eine mögliche Sperrung des USB-Speichers oder der USB-Schnittstelle angezeigt.

6 Speicher

Hier erscheinen folgende Informationen:

- Gesamtspeicher des Druckers

7 Emulation

Hier werden alle verfügbaren Emulationen des Druckers angezeigt. Werksvorgabe ist KPDL (AUTO). Folgende Optionen stehen zur Verfügung:

• P C L 6
• K P D L

8 Seiteninformation

Hier werden die Zählerstände angezeigt. Es wird der Gesamtzähler, die Seitenzahl pro Papierformat und die Zähler für schwarz/weiß und Farbe angezeigt.

9 Status Verbrauchsmaterial

Hier wird der ungefähre Resttonervorrat angezeigt. Lautet der Wert 100 %, ist der Tonerbehälter voll. Je kleiner der Wert, desto weniger Toner ist vorhanden.

Ausdruck.
Sind Sie sicher?
→Schriftartliste
[ J a ] [ N

Schriftartliste drucken

Um die Auswahl der richtigen Schrift zu erleichtern, können Beispiele aller verfügbaren Schriften ausgedruckt werden (dies gilt auch für heruntergeladene Schriften).

1 Im Menü Bericht drucken, drücken Sie △ oder ▽, um Schriftartliste zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.
3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). In der Anzeige erscheint Akzeptiert. und der Drucker gibt die Schriftartliste aus. Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]).

e i n ]

Dateiliste HDD (Ausdrucken einer Liste aller Dateien auf der Festplatte)

Gibt eine Liste aller Dateien auf der Festplatte aus.

1 Im Menü Bericht drucken △ oder ▽ drücken, um Dateiliste HDD zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.
3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Anzeige Akzeptiert. erscheint und der Drucker druckt eine Liste mit allen auf der Festplatte befindlichen Dateien.
Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]).
e i n ]

Dateiliste der Speicherkarte drucken

Gibt eine Liste aller Dateien aus der Speicherkarte aus.

Wichtig Wird nur bei installierter und korrekt formatierter Speicherkarte angezeigt.

1 Im Menü Bericht drucken, drücken Sie △ oder ∇, um Dateiliste Spei. zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.
3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Anzeige Akzeptiert. erscheint und der Drucker druckt eine Liste mit allen auf der Speicherkarte befindlichen Dateien.
Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]).
e i n ]

Ausdruck.
Sind Sie sicher?
→Dateiliste HDD
[ J a ] [ N

Ausdruck.
Sind Sie sicher?
→Speicherkarte
Datei-Liste
[ J a ] [ N

USB-Speicher: 01 Datei drucken 02 Speich. abziehen [ Beenden ]

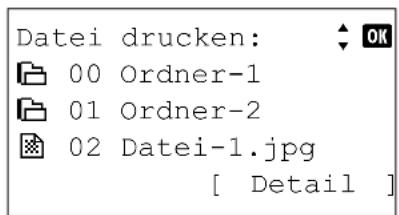

Datei drucken: 00 Ordner-1 01 Ordner-2 02 Datei-1.jpg [ Detail ]

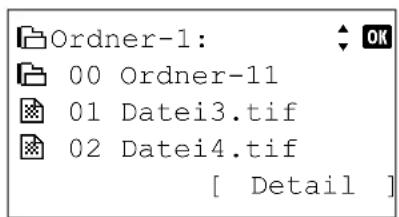

Ordner-1: 00 Ordner-11 01 Datei3.tif 02 Datei4.tif [ Detail ]

USB-Speicher anwählen

Dieser Abschnitt erklärt wie aus dem USB-Speicher gedruckt und dieser entfernt wird.

Wichtig Dieses Menü wird nur angezeigt, wenn die Sperreinstellung des USB-Steckplatzes auf Entsperren festgelegt ist. Weitere Informationen finden Sie unter Schnittstelle sperren auf Seite 4-92.

Folgende Optionen sind für den USB-Speicher möglich:

- Datei aus USB-Speicher drucken Ausdruck einer Datei Detailanzeige

- Entfernen des USB Speichers

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um USB-Speicher auszuwählen.
3 Drücken Sie [OK]. Das USB-Speicher Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Datei aus USB-Speicher drucken

Es wird eine Dateiliste des USB-Speichers angezeigt, um Dateien auswählen und ausdrucken zu können. Es können auch Details der gewählten Datei oder des Verzeichnises angezeigt werden.

1 Im Menü USB-Speicher drücken Sie △ oder ∇, um Datei drucken zu wählen.
2 Drücken Sie [OK]. Es wird eine Liste der Dateien und Verzeichnise des USB-Speichers angezeigt.

Befinden sich mehr als drei Dateien oder Verzeichnise auf dem Speicher, drücken Sie △ oder ▽ mehrmals, um in der Liste nach oben oder unten zu blättern.

Drücken Sie △ oder ∇, um ein Verzeichnis auszuwählen. Danach drücken Sie [OK].

Die ausgewählten Verzeichnise und Dateien werden angezeigt.

Wichtig Druckbare Dateien auf dem USB-Speicher sind die Formate PDF, TIFF, JPEG und XPS. Bis zu drei Verzeichnisebenen können angezeigt werden. Abhängig von der USB-Speichergröße oder Dateianzahl kann die Anzeige einige Zeit in Anspruch nehmen.

Kopien: (1 - 999) 1 Kopien [ Funktion]

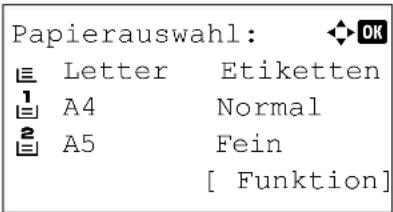

Papierauswahl: OK Letter Etiketten A4 Normal A5 Fein [ Funktion ]

Akzeptiert.

Ausdruck einer Datei

Die auszudruckenden Dateien können vom USB-Speicher gewählt werden.

1 Lassen Sie sich die Dateien wie unter Datei aus USB-Speicher drucken auf Seite 4-16 beschrieben anzeigen.
2 Drücken Sie △ oder ∇, um die zu druckende Datei auszuwählen.
3 Drücken Sie [OK]. Die Kopien Anzeige erscheint.
4 Benutzen Sie die Pfeiltasten, um 2 oder mehr Kopien zu erstellen.
Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.
Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Hinweis [Funktion] ([Rechte Auswahl-Taste]) kann betätigt werden, um die Druckeinstellungen zu ändern. Weitere Informationen finden Sie unter Druckfunktionseinstellungen auf Seite 4-17.

5 Drücken Sie [OK]. Die Papierauswahl Anzeige erscheint.

6 Drücken Sie △ oder ∇, um das Fach mit dem gewünschten Papier zu wählen.
7 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Anzeige Akzeptiert. erscheint und der Ausdruck beginnt.
Um zur Dateiauswahl zurückzukehren, drücken Sie [Nein] ([Rechte Auswahl-Taste]).

Druckfunktionseinstellungen

Beim Ausdrucken können die Druckeinstellungen geändert werden.

Folgende Punkte sind unter den Druckfunktionseinstellungen zu finden:

• Ablagefach (Auswahl der Ablageposition)
• Duplex (Duplexdruck einstellen)
- Verschlüss. PDF (passwortgeschützte PDF-Datei)
• TIFF/JPEG Datei an Seite anpassen
• XPS Datei an Seite anpassen

Ablagefach (Auswahl der Ablageposition)

Wählen Sie die Ablageposition. Weitere Informationen finden Sie unter Papierausgabe (Wahl des Ausgabefaches) auf Seite 4-58.

Hinweis Die Anzeige sieht je nach installierten Optionen unterschiedlich aus.

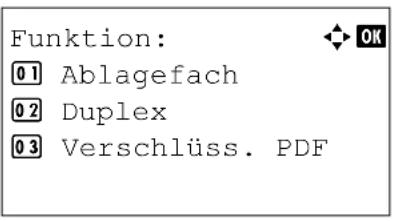

Funktion: 01 Ablagefach 02 Duplex 03 Verschlüss. PDF

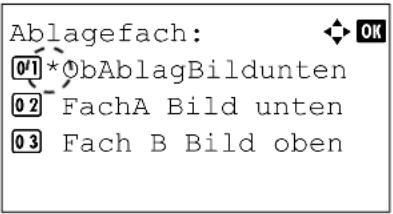

Ablagefach: 0'1 *ObAblagBildunten 0 2 FachA Bild unten 0 3 Fach B Bild oben

Funktion: 01 Ablagefach 02 Duplex 03 Verschlüss. PDF

Duplex: 0/1 *Aus 0 2 Lange Seite 0 3 Kurze Seite

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.
2 Drücken Sie △ oder ∇, um Ablagefach auszuwählen.
3 Drücken Sie [OK]. Das Menü Ablagefach Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

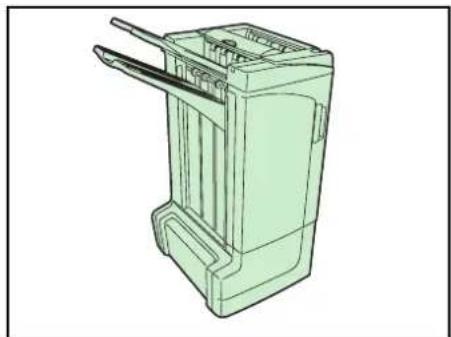

Hinweis Die hier gezeigte Anzeige erscheint bei installiertem 3.000-Blatt-Dokument-Finisher.

4 Mit den Tasten △ oder ▽ die gewünschte Ablageposition aufrufen.
5 Drücken Sie [OK]. Die gewählte Ablageposition wird gespeichert, und das Menü Funktion wird wieder angezeigt.

Duplex (Duplexdruck einstellen)

Duplexdruck festlegen. Weitere Informationen finden Sie unter Duplex (Duplexdruck einstellen) auf Seite 4-57.

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.
2 Drücken Sie △ oder ∇, um Duplex auszuwählen.
3 Drücken Sie [OK]. Die Duplex Anzeige erscheint und zeigt die möglichen Duplex Varianten an.
4 Mit den Tasten △ oder ▽ die gewünschte Duplexart aufrufen. Im Display erscheinen nacheinander folgende Wahlmöglichkeiten: Aus (Standardeinstellung)

Lange Seite

Kurze Seite

Die Einstellung Aus schaltet den Duplexdruck ab.

5 Drücken Sie [OK]. Der Duplexdruck ist ausgewählt, und das Menü Funktion erscheint.

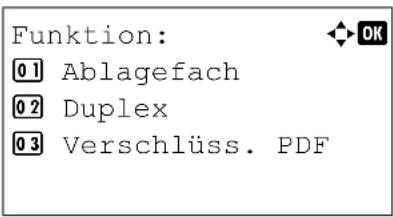

Funktion: 0 1 Ablagefach 0 2 Duplex 0 3 Verschlüss. PDF

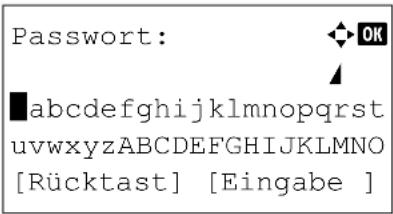

Passwort: ■abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ ABCDEFGHIJKLMNOPQRSTUVWXYZ [Rücktast] [Eingabe]

Funktion: 01 Ablagefach 02 Duplex 03 Verschlüss. PDF

TIFF/JPEG Größe: OK 01 Papierformat 02 Bildauflösung 03 Druckauflösung

Verschlüss. PDF (passwortgeschützte PDF-Datei)

Das Passwort für eine PDF-Datei lässt sich eingeben.

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.

2 Drücken Sie △ oder ∇, um Verschlüss. PDF auszuwählen.

3 Drücken Sie [OK]. Das Eingabemenü Passwort wird angezeigt.

4 Sie können die Eingabemarke mit △ und ▽ nach oben und unten und mit ◀ und ▷ nach rechts und links verschieben. Die Passworteingabe durch Betätigung der Taste [OK] bestätigen. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

5 [Eingabe] ([Rechte Auswahl-Taste]) drücken, um das Passwort einzugeben. Das Menü Funktion wird wieder angezeigt.

TIFF/JPEG Datei an Seite anpassen

Wählen Sie die Druckmethode beim Direktdruck von TIFF oder JPEG Dateien.

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.

2 Drücken Sie △ oder ∇, um TIFF/JPEG Größe auszuwählen.

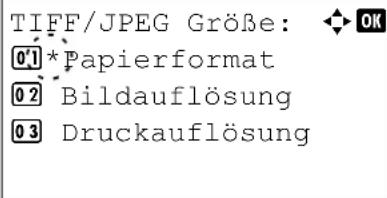

3 Drücken Sie [OK]. Die TIFF/JPEG Größe Anzeige erscheint. Folgende Punkte sind unter TIFF/JPEG Größe zu finden:

- Papierformat (Grundeinstellung) Bilder werden der Papiergröße während des Ausdrucks angepasst. - Bildauflösung Bilder werden mit der in der Datei angegebenen Auflösung gedruckt. Bilder ohne Auflösungsanbage in der Datei werden mit der gültigen Papiergröße gedruckt. - Druckauflösung Bilder werden eins zu eins mit den Bildpunkten und den korrespondierenden Druckpunkten gedruckt. So hat zum Beispiel eine 600 x 300 Bildpunkte-Datei die Größe von 1 Inch mal 1/2 Inch.

4 Mit den Tasten △ oder ▽ die gewünschte TIFF/JPEG Größe aufrufen.

Funktion: 01 Ablagefach 02 Duplex 03 Verschlüss. PDF

XPS pass.z.Seite: ◆ OK 0.1 *Aus 0.2 Ein

Details: Dateiname: 1/ 4 ABCDEFGHIJKLMNOPQRSTUVWXYZ... [ Detail ]

5 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Funktion erscheint.

Hinweis Bilder werden, wenn nötig, automatisch gedreht, um eine größtmögliche Deckung im Aussehen zwischen der Datei und dem Ausdruck zu erreichen.

XPS Datei an Seite anpassen

Wählen Sie Ein, um die zu druckende XPS Datei zu vergrößern oder zu verkleineren, so dass diese in den druckbaren Bereich der Seite passt.

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.
2 Drücken Sie △ oder ∇, um XPS pass.z.Seite auszuwählen.
3 Drücken Sie [OK]. Die XPS pass.z.Seite Anzeige erscheint.
4 Mit den Tasten △ oder ▽ den gewünschten XPS Anpassungs-Modus aufrufen.
5 Drücken Sie [OK]. Die Einstellung von der XPS pass.z.Seite wird gespeichert, und das Menü Funktion erscheint.

Detailanzeige

In diesem Menü können Detailinformationen der Dateien und Verzeichnise auf dem USB-Speicher abgerufen werden.

1 Gehen Sie wie unter Datei aus USB-Speicher drucken auf Seite 4-16 beschrieben vor, um sich Informationen über Dateien oder Verzeichnise anzuzeigen.
2 Drücken Sie △ oder ∇, um die zu prüfende Datei oder das Verzeichnis auszuwählen.
3 Drücken Sie [Detail] ([Rechte Auswahl-Taste]). Die Detail Anzeige erscheint.

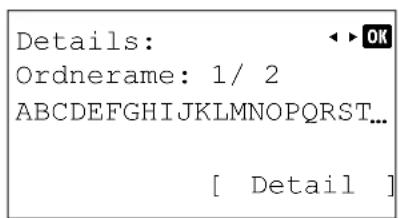

Sobald Sie ein Verzeichnis gewählt haben, gibt es zwei Detailanzeigen. Drücken Sie ◀ oder ▷, um zwischen den Anzeigen umzuschalten.

Details:
Dateiname: 1/4
ABCDEFGHIJKLMNOPQRSTUVWXYZ...
[ Detail ]

Details: OK
ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz1234567890

Sobald Sie eine Datei gewählt haben, gibt es vier Detailanzeigen. Drücken Sie ◀ oder ▷, um zwischen den Anzeigen umzuschalten.

Passt die Länge des Dateiname oder des Ordnername nicht in die Anzeige, drücken Sie [Detail] ([Rechte Auswahl-Taste]), um auf eine 3-zeilige Ansicht zu wechseln. Ist der Name 3 Zeilen oder länger, können Sie die Anzeige durch Drücken von △ oder ▽ hoch oder herunter bewegen.

Durch Drücken von [OK] während der Anzeige gelangen Sie ins USB-Menü zurück.

Entfernen des USB Speichers

Dieses Menü ermöglicht das Entfernen des USB-Speichers.

Wichtig Wird die korrekte Vorgehensweise zum Entfernen eines USB-Speichers nicht beachtet, dann kann dies Datenverlust oder Schäden am Gerät zur Folge haben.

1 Im Menü USB-Speicher drücken Sie △ oder ∇, um Speich. abziehen zu wählen.
2 Drücken Sie [OK]. Erscheint das Auswahlmenü, kann der USB-Speicher aus dem Drucker entfernt werden.

Speicher bei Nutzung nicht zu entfernen.

Wichtig Erscheint die Anzeige wie links abgebildet, wird der USB-Speicher noch benutzt. Warten Sie, bis der Zugriff auf den Speicher beendet ist, und wiederholen Sie dann den Vorgang.

Anwenderbox

Die Anwenderbox erlaubt den Anwendern das Speichern und Drucken von Dokumenten auf der Festplatte, sodass diese mehrmals benutzt werden können.

Anwenderboxen können über das Embedded Web Server angelegt oder gelöscht und mit einem Passwort versehen werden. Weitere Informationen entnehmen Sie dem Embedded Web Server Operation Guide und dem Printer Driver User Guide.

Die in einer Anwenderbox gespeicherten Daten werden über das Bedienfeld ausgedruckt.

Folgende Punkte sind unter Anwenderbox zu finden:

• Box-Password (Eingabe des Passworts)
• Box-Nummer/Box-Name (Datei auswählen)
• Alle Dateien wählen/abwählen
• Datei drucken
• Datei löschen
• Merkmale der Anwenderbox überprüfen
• Dateidetails prüfen

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um Anwender-Box auszuwählen.
3 Drücken Sie [OK]. Das Menü Anwender-Box erscheint. Es zeigt eine Liste der Boxennamen an.

4 Drücken Sie △ oder ▽, um eine Anwender-Box auszuwählen.
5 Drücke [OK]. Der Drucker zeigt eine Liste der Dateien, die in der Anwender-Box gespeichert sind.

Hinweis Bitte gehen Sie zum Festlegen des Passworts für die Anwender-Box wie unter Box-Passwort (Eingabe des Passworts) beschrieben vor.

Anwender-Box: 0001 ABC-Box 0002 XYZ-Box 0003 Allgemein

0001 ABC-Box: Alle Dateien AAAA BBBB [ Menü ] [ Wählen ]

Box-Password: ■ ■abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZABCDEFGHIJKLMNOPQRSTUVWXYZ{{{GHIJKLMNOPQRSTUVWXYZ{{{KLMNO}}}{{{Rücktast}}}} [Eingabe]

Box-Passwort (Eingabe des Passworts)

Welche Benutzer darauf zugreifen können, lässt sich durch Konfiguration eines Passwortes für die Anwenderbox beschränken. Das Passwort wird über das Embedded Web Server eingegeben.

1 Falls die ausgewählte Anwenderbox ein Passwort besitzt, erscheint eine Eingabeanzeige.
Wählen Sie mit △, ∇, ◀ und ▷ ein Zeichen aus und bestätigen Sie es mit [OK].
Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

2 Nach Eingabe des Passworts drücken Sie [Eingabe] ([Rechte Auswahl-Taste]).

Hinweis Nach Eingabe des Passworts erfolgt ein Vergleich. Wurde das Passwort falsch eingegeben, so wird ein Passwortfehler angezeigt, und die Eingabeanzeige wird erneut aufgerufen. Achten Sie darauf, das korrekte Passwort einzugeben.

Box-Nummer/Box-Name (Datei auswählen)

Um eine Datei in der Anwenderbox zu drucken oder zu löschen, wählen Sie zunächst die betreffende Datei aus.

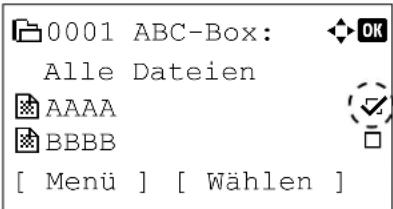

0001 ABC-Box: Alle Dateien AAAA BBBB [ Menü ] [ Wählen ]

1 Drücken Sie △ oder ∇, um die zu druckende oder zu löscheide Datei zu wählen.
2 [Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.
Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken.

Hinweis Wenn Alle Dateien ausgewählt ist, ist [Wählen] ([Rechte Auswahl-Taste]) ohne Funktion. Um alle Dateien auszuwählen, gehen Sie wie nachfolgend beschrieben vor.

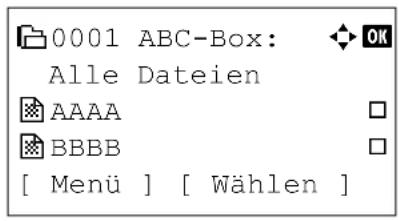

Alle Dateien wählen/abwählen

Alle Dateien in der Anwenderbox werden ausgewählt.

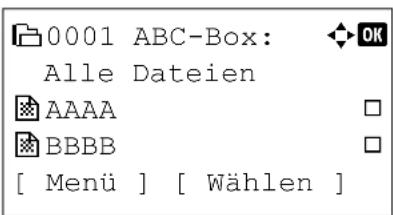

0001 ABC-Box: Alle Dateien AAAA BBBB [ Menü ] [ Wählen ]

1 In der Dateilistenanzeige △ oder ∇ drücken, um Alle Dateien zu wählen.

0001 ABC-Box: Alle Dateien AAAA BBBB [ Menü ] [ Wählen ]

2 [Check] ([Rechte Auswahl-Taste]) drücken. Alle in der Anwenderbox nicht markierten Dateien werden markiert.

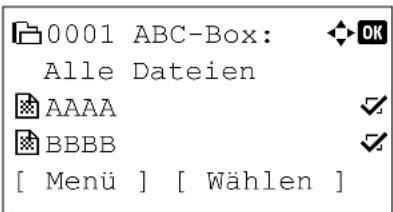

0001 ABC-Box: Alle Dateien AAAA BBBB [ Menü ] [ Wählen ]

Wenn alle Dateien in der Anwenderbox markiert sind, werden alle Dateien abgewählt.

0001 ABC-Box: 01 Drucken 02 Löschen

Datei drucken

Druckt die in der Anwender-Box gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.

Kopien: (1 - 999) 1 Kopien [ Funktion ]

2 △ oder ▽ drücken, um Drucken auszuwählen.

3 Drücken Sie [OK]. Die Kopien Anzeige erscheint. Falls Sie die Anzahl der verbleibenden Kopien für den Ausdruck verändern wollen, benutzen Sie die Pfeiltasten. Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Hinweis [Funktion] ([Rechte Auswahl-Taste]) kann betätigt werden, um die Druckeinstellungen zu ändern. Weitere Informationen finden Sie unter Druckfunktionseinstellungen auf Seite 4-25.

4 Drücke [OK]. Die Papierauswahl Anzeige erscheint.

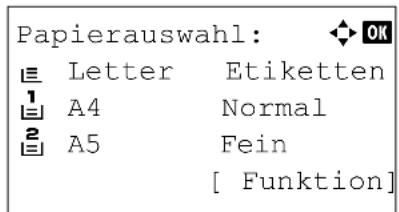

Papierauswahl: OK Letter Etiketten A4 Normal A5 Fein [ Funktion ]

5 Drücken Sie △ oder ∇, um das Fach mit dem gewünschten Papier zu wählen.
6 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drucken. Sind Sie sicher? →AAAA [ J a ] [ N

e i n ]

7 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Anzeige Akzeptiert. erscheint und der Ausdruck beginnt. Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) gelangen Sie zur vorherigen Anzeige zurück.

Akzeptiert.

Druckfunktionseinstellungen

Beim Ausdrucken können die Druckeinstellungen geändert werden.

Folgende Punkte sind unter den Druckfunktionseinstellungen zu finden:

• Ablagefach (Auswahl der Ablageposition)
  • Duplex (Duplexdruck einstellen)
• Löschen n. Druck (Einstellung zum Löschen der Daten nach dem Drucken)

Ablagefach (Auswahl der Ablageposition)

Wählen Sie die Ablageposition. Weitere Informationen finden Sie unter Papierausgabe (Wahl des Ausgabefaches) auf Seite 4-58.

Hinweis Die Anzeige sieht je nach installierten Optionen unterschiedlich aus.

Funktion:

01 Ablagefach
02 Duplex
03 Löschen n. Druck

1 Drücken Sie im Menü Kopien oder Paperauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.

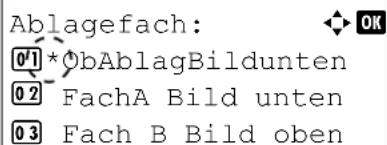

Ablagefach:

0/1 *ObAblagBildunten
02 FachA Bild unten
03 Fach B Bild oben

2 Drücken Sie △ oder ∇, um Ablagefach auszuwählen.
3 Drücken Sie [OK]. Das Menü Ablagefach erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Hinweis Die hier gezeigte Anzeige erscheint bei installiertem 3.000-Blatt-Dokument-Finisher.

Funktion:

01 Ablagefach
02 Duplex
03 Löschen n. Druck

4 Mit den Tasten △ oder ▽ die gewünschte Ablageposition aufrufen.
5 Drücken Sie [OK]. Die gewählte Ablageposition wird gespeichert, und das Menü Funktion wird wieder angezeigt.

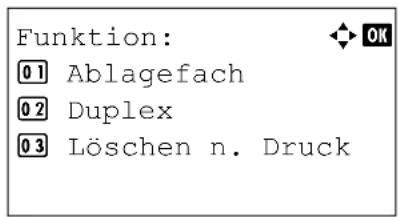

Duplex (Duplexdruck einstellen)

Duplexdruck festlegen. Weitere Informationen finden Sie unter Duplex (Duplexdruck einstellen) auf Seite 4-57.

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.

Duplex:

0'1 *Aus
02 Lange Seite
03 Kurze Seite

2 Drücken Sie △ oder ∇, um Duplex auszuwählen.
3 Drücken Sie [OK]. Die Anzeige Duplex erscheint und führt die möglichen Duplexvarianten auf.

Funktion: 01 Ablagefach 02 Duplex 03 Löschen n. Druck

Löschen n. Druck: ◆ OK 01 *Aus 02 Ein

0001 ABC-Box: 01 Drucken 02 Löschen

Wird gelöscht. Sind Sie sicher? → AAAA [ J a ] [ N

4 Mit den Tasten △ oder ▽ die gewünschte Duplexart aufrufen. Im Display erscheinen nacheinander folgende Wahlmöglichkeiten: Aus (Standardeinstellung) Lange Seite Kurze Seite Die Einstellung Aus schaltet den Duplexdruck ab.
5 Drücken Sie [OK]. Der Duplexdruck ist ausgewählt, und das Menü Funktion erscheint.

Löschen n. Druck (Einstellung zum Löschen der Daten nach dem Drucken)

Mit dieser Einstellung geben Sie an, ob die Dateidaten nach Abschluss des Druckvorgangs gelöscht werden sollen.

1 Drücken Sie im Menü Kopien oder Papierauswahl auf [Funktion] ([Rechte Auswahl-Taste]). Das Menü Funktion erscheint.
2 △ oder ▽ drücken, um Löschen n. Druck auszuwählen.
3 Drücken Sie [OK]. Die Anzeige Löschen n. Druck erscheint.
4 △ oder ▽ drücken, um das Löschen nach dem Drucken auszuwählen.
5 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Funktion erscheint.

Datei löschen

Löscht die in der Anwender-Box gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.
2 △ oder ▽ drücken, um Löschen auszuwählen.
3 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

e i n ]

Fertig.

4 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Meldung Fertig. erscheint in der Anzeige, und die ausgewählten Dateien werden gelöscht.

Falls Sie die Datei nicht löschen möchten, [Nein] ([Rechte Auswahl-Taste]) drücken. Die Anzeige Drucken/Löschen erscheint.

Merkmale der Anwenderbox überprüfen

Detaileigenschaften der gegenwärtig angezeigten Anwenderbox werden dargestellt.

Menü:

OK

01 Boxdetail

02 Dateidetail

1 In der Dateilistenanzeige auf [Menu] (Linke Auswahl-Taste) drücken.

Detail:

OK

Box ABC

2 △ oder ▽ drücken, um Boxdetail auszuwählen.

3 Drücken Sie [OK]. Details zur angezeigten Anwenderbox werden aufgerufen.

4 [OK] drücken, um zur Dateiliste zurückzukehren.

Dateidetails prüfen

Detaileigenschaften der mit der Eingabemarke ausgewählten Datei werden dargestellt.

Menü:

OK

01 Boxdetail

02 Dateidetail

1 In der Dateilistenanzeige auf [Menu] (Linke Auswahl-Taste) drücken.

Details:

OK

Dateiname: 1/6 ABCDEFGHIJKLMNOPQRSTUVWXYZ...

[Detail]

2 △ oder ▽ drücken, um Dateidetail auszuwählen.

3 Drücken Sie [OK]. Detaileigenschaften der mit der Eingabemarke ausgewählten Datei werden dargestellt.

Die Details zur Datei umfassen 6 Seiten. ▷ drücken, um die nächste Seite anzuzeigen, oder ◀ drücken, um zur vorherigen Seite zurückzukehren.

Wenn der Dateiname in der Anzeige Dateiname abgekürzt ist, weil er nicht in eine Zeile passt, [Detail] ([Rechte Auswahl-Taste]) drücken, um die Anzeige auf drei Zeilen umzuschalten. Kann der Dateiname nicht in drei Zeilen dargestellt werden, mit △ und ∇ die Anzeige nach oben oder unten verschieben.

Durch Drücken von [OK] bei aktiver dreizeiliger Ansicht kehren Sie zur einzeiligen Ansicht zurück.

4 Durch Drücken von [OK] bei der Anzeige der Dateidetails kehren Sie zur Dateiliste zurück.

Auftragsbox

Die Auftragsbox ermöglicht das Speichern von Druckaufträgen. Die Einstellungen werden über den Druckertreiber getroffen. Siehe Printer Driver User Guide für die Einstellungen im Druckertreiber.

Auftragsspeicherung

Die Funktion Auftragsspeicherung unterstützt vier Modi, die nachstehend näher erläutert sind. Zur Aktivierung der gewünschten Betriebsart in der Anwendungssoftware folgende Druckertreiber-Einstellungen wählen:

	Schnellkopie	Prüfen und Aufbewahren	Privater Druck Auftragsspeicher
Hauptfunktion Drucken	zusätzlicher Kopien fertig gestellter Aufträge	Ausgabe des ersten Exemplars als Probedruck vor Ausdruck der verbleibenden Kopien	Ablegen von Aufträgen im Drucker als Schutz vor unberechtigtem Zugriff	Zum Speichern von Dokumenten (Fax-Deckblätter etc.)
Speicherstart durch Druckertreiber Druckertreiber Druckertreiber
Bei Beendigung der Druckeinstellung aus der Anwendung	Druckt gleichzeitig Druckt eine Kopie gleichzeitig		Druckt nicht Druckt nicht
Abruf über Bedienfeld Bedienfeld Bedienfeld
Standardzahl Kopien bei Abruf	Identisch mit gespeicherter Anzahl (kann geändert werden)	Eine weniger (kann geändert werden)	Identisch mit gespeicherter Anzahl (kann geändert werden)	Eine (kann geändert werden)
Maximale Anzahl gespeicherter Aufträge ^	32, erweiterbar auf 50	32, erweiterbar auf 50	Hängt von der Festplattengröße ab (Auftrag wird nach Ausdruck gelöscht)	Hängt von der Festplattengröße ab
PIN-Sicherheit Nein	Nein	Ja	Ja (sofern erforderlich)
Daten werden nach dem Drucken	Gespeichert	Gespeichert	Gelöscht	Gespeichert
Daten werden beim Ausschalten	Gelöscht	Gelöscht	Gelöscht	Gespeichert

†. Für jeden weiteren Druckauftrag wird ein älterer Auftrag gelöscht.

Hinweis Siehe auch Printer Driver User Guide für die Druckereinstellungen und die Speichermethoden.

Auftragsbox: 0 1 Schnellkopie 0 2 Privat/Gespeich. 0 3 Auftragbox Einst [ Beenden ]

Folgende Punkte sind unter Auftragbox zu finden:

• Schnellkopie/Prüfen und aufbewahren
• Ausdruck eines gespeicherten/privaten Auftrags
• Auftragbox konfigurieren

1 Die Taste [MENU] drücken.

2 Drücken Sie △ oder ∇, um Auftragsbox auszuwählen.
3 Drücken Sie [OK]. Das Auftragsbox Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Schnellkopie wird nur angezeigt, wenn Aufträge über die Schnellkopie auf der Festplatte gespeichert wurden.

Privat/Gespeich. wird nur angezeigt, wenn Aufträge auf der Festplatte gespeichert wurden.

Schnellkopie

In diesem Modus die gewünschte Anzahl Kopien eines Auftrags drucken und gleichzeitig den Auftrag auf der Festplatte speichern. Werden weitere Kopien benötigt, lassen sich diese jederzeit über das Bedienfeld des Druckers abrufen. Zum Ausdruck einer Schnellkopie siehe Printer Driver User Guide.

Standardmäßig können auf der Festplatte 32 Druckaufträge abgelegt werden. Bei Bedarf diesen Standardwert 50 erhöht werden. Siehe Auftragbox konfigurieren auf Seite 4-40. Ist die maximale Anzahl Druckaufträge erreicht, wird der älteste Auftrag durch einen neu eingehenden Auftrag überschrieben.

Wird der Drucker ausgeschaltet, gehen alle gespeicherten Druckaufträge verloren.

Hinweis Siehe Printer Driver User Guide für die Einstellungen im Druckertreiber.

Schnellkopien: Benutzer01 Benutzer02 Benutzer03

Zusätzliche Schnellkopien drucken

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Schnellkopie zu wählen.
2 Drücken Sie [OK]. Die Schnellkopie Anzeige erscheint und eine Liste der Benutzernamen mit gespeicherten Aufträgen erscheint.

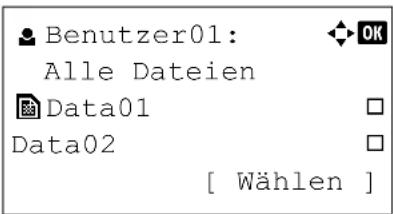

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

3 Drücken Sie △ oder ∇, um den im Druckertreiber eingegebenen Benutzernamen zu wählen.

4 Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem Benutzernamen gespeicherten Aufträge an.

5 Auf △ oder ▽ drücken, bis der gewünschte Auftragsname angezeigt wird.

[Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.

Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken.

Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.

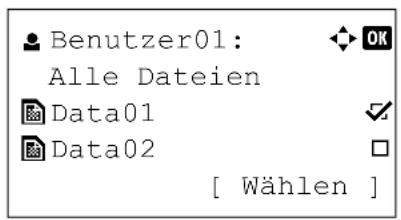

Alle Dateien wählen/abwählen

Alle Dateien in der Auftragsbox werden ausgewählt.

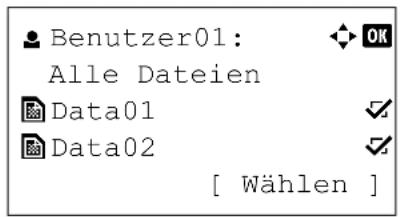

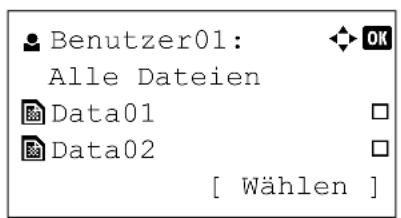

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

1 In der Dateilistenanzeige △ oder ▽ drücken, um Alle Dateien zu wählen.

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

2 [Check] ([Rechte Auswahl-Taste]) drücken. Alle in der Anwenderbox nicht markierten Dateien werden markiert.

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

Wenn alle Dateien in der Anwenderbox markiert sind, werden alle Dateien abgewählt.

Benutzer01: 01 Drucken 02 Löschen

Datei drucken

Druckt die in der Auftragsbox gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.

Kopien: (1 - 999, ---) 1 Kopien ▲

2 △ oder ▽ drücken, um Drucken auszuwählen. 3 Drücken Sie [OK]. Die Kopien Anzeige erscheint. Benutzen Sie die Pfeiltasten, um 2 oder mehr Kopien zu erstellen. Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Ausdruck. Sind Sie sicher? → [ ] Daten01 [ J a ] [ N

Akzeptiert.

Schnellkopien: Benutzer01 Benutzer02 Benutzer03

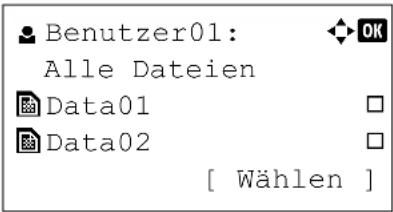

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

Hinweis Zunächst wird --- angezeigt. Das bedeutet, dass die für die jeweilige Datei festgelegte Anzahl Kopien beibehalten wird. Bei dieser Einstellung wird also die jeweilig festgelegte Kopieanzahl gedruckt.

4 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.

e i n ]

5 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzeptiert. erscheint in der Anzeige und der Drucker druckt den gewählten Auftrag.

Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) gelangen Sie zur vorherigen Anzeige zurück.

Schnellkopie-Auftrag löschen

Aufträge, die unter Schnellkopie gespeichert wurden, werden beim Ausschalten des Druckers gelöscht. Sie können jedoch auch Aufträge manuell löschen.

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Schnellkopie zu wählen.
2 Drücken Sie [OK]. Die Schnellkopie Anzeige erscheint und eine Liste der Benutzernamen mit gespeicherten Aufträgen erscheint.

3 Drücken Sie △ oder ∇, um den im Druckertreiber eingegebenen Benutzernamen zu wählen.

4 Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem Benutzernamen gespeicherten Aufträge an.

5 Drücken Sie △ oder ∇, um den Auftragsnamen zum Ausdruck zu wählen.

[Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.

Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken.

Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.

Benutzer01: 01 Drucken 02 Löschen

Wird gelöscht. Sind Sie sicher? → Daten01 [ J a ] [ N

Fertig.

Datei löschen

Löscht die in der Auftragsbox gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.
2 △ oder ▽ drücken, um Löschen auszuwählen.
3 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

e i n ]

4 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Drucker löscht den Auftrag.

Falls Sie den Auftrag nicht löschen wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Auftragmenü wird wieder angezeigt.

Prüfen und aufbewahren

Wenn in diesem Modus mehrere Kopien erstellt werden, wird zunächst nur ein Probedruck ausgegeben, der vor der Erstellung weiterer Kopien geprüft werden kann. So kann übermäßiger Ausschuss aufgrund eventuell fehlerhafter Drucke vermieden werden.

Der Drucker gibt den Auftrag einmal aus und speichert ihn gleichzeitig auf der Festplatte ab. Wenn der Druckvorgang über das Bedienfeld wieder aufgenommen wird, kann außerdem die Anzahl der Kopien geändert werden.

Wird der Drucker ausgeschaltet, gehen alle gespeicherten Druckaufträge verloren.

Hinweis Siehe Printer Driver User Guide für die Einstellungen im Druckertreiber.

Verbleibende Kopien eines "Prüfen und aufbewahren"-Auftrags drucken

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Schnellkopie zu wählen.
2 Drücken Sie [OK]. Die Schnellkopie Anzeige erscheint und eine Liste der Benutzernamen mit gespeicherten Aufträgen erscheint.

Schnellkopien: OK

Benutzer01
Benutzer02
Benutzer03

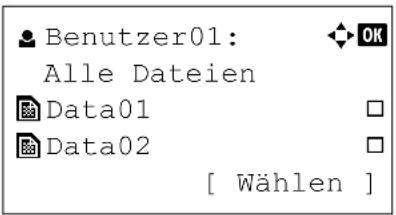

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

3 Drücken Sie △ oder ∇, um den im Druckertreiber eingegebenen Benutzernamen zu wählen.

4 Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem Benutzernamen gespeicherten Aufträge an.

5 Drücken Sie △ oder ▽, um den Auftragsnamen zum Ausdruck zu wählen.

[Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.

Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken.

Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.

Benutzer01: 01 Drucken 02 Löschen

Kopien: (1 - 999, ---) 1 Kopien

Ausdruck. Sind Sie sicher? → [ ] Daten01 [ J a ] [ N

Akzeptiert.

Datei drucken

Druckt die in der Auftragsbox gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.
2 △ oder ▽ drücken, um Drucken auszuwählen.
3 Drücken Sie [OK]. Die Kopien Anzeige erscheint. Falls Sie die Anzahl der verbleibenden Kopien für den Ausdruck verändern wollen, benutzen Sie die Pfeiltasten.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Hinweis Zunächst wird --- angezeigt. Das bedeutet, dass die für die jeweilige Datei festgelegte Anzahl Kopien beibehalten wird. Bei dieser Einstellung wird also die jeweilig festgelegte Kopieanzahl gedruckt.

Falls die Kostenstellenverwaltung aktiv ist, erscheint ein Fenster zur Eingabe der Konto-ID. Die Anzeige Kopien erscheint nach der Anmeldung.

Hinweis Wenn ein Zugangscode für das ausgewählte Dokument festgelegt ist, erscheint im Falle einer Nichtübereinstimmung die Meldung ID error.

4 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.

e i n ]

5 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzeptiert erscheint in der Anzeige und der Drucker druckt den gewählten Auftrag. Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) gelangen Sie zur vorherigen Anzeige zurück.

Löschen eines "Prüfen und aufbewahren" Ausdrucks

Gespeicherte Aufträge werden beim Ausschalten des Druckers gelöscht. Sie können jedoch auch Aufträge manuell löschen.

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Schnellkopie zu wählen.

Schnellkopien: Benutzer01 Benutzer02 Benutzer03

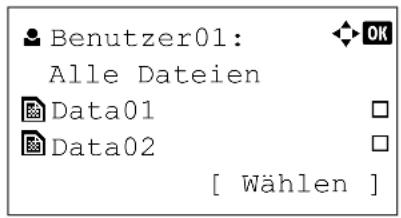

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

2 Drücken Sie [OK]. Die Schnellkopie Anzeige erscheint und eine Liste der Benutzernamen mit gespeicherten Aufträgen erscheint.
3 Drücken Sie △ oder ∇, um den im Druckertreiber eingegebenen Benutzernamen zu wählen.
4 Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem Benutzernamen gespeicherten Aufträge an.
5 Drücken Sie △ oder ∇, um den Auftragsnamen zum Ausdruck zu wählen.

[Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.

Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken.

Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.

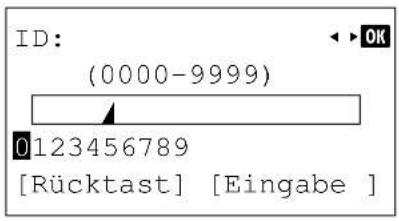

Datei löschen

Löscht die in der Auftragsbox gewählte(n) Datei(en).

Benutzer01: 0 1 Drucken 0 2 Löschen

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.

Wird gelöscht. Sind Sie sicher? → [ ] Daten01 [ J a ] [ N

2 △ oder ▽ drücken, um Löschen auszuwählen. 3 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

e i n ]

4 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Drucker löscht den Auftrag.

Falls Sie den Auftrag nicht löschen wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Auftragmenü wird wieder angezeigt.

Fertig.

Ausdruck eines gespeicherten/privaten Auftrags

Beim privaten Druck lässt sich einstellen, dass ein Druckauftrag erst gedruckt wird, wenn er über das Bedienfeld freigegeben wurde. Bei der Übergabe des Auftrags aus der Anwendungssoftware im Druckertreiber eine vierstellige persönliche Identifikationsnummer (PIN) angeben. Der Auftrag wird für den Druck freigegeben, sobald diese PIN am Bedienfeld eingegeben wird. Auf diese Weise ist sichergestellt, dass vertrauliche Druckaufträge für Unbefugte nicht zugänglich sind.

Im Auftragsspeicher-Modus sind Zugangscodes nicht obligatorisch, sie können jedoch im Druckertreiber definiert werden, wenn Drucken mit PIN-Sicherheit erforderlich ist. Dann muss der Zugangscode am Bedienfeld des Druckers eingegeben werden, um einen gespeicherten Auftrag drucken zu können. Nach Abschluss des Druckvorgangs werden die Druckdaten auf der Festplatte gespeichert.

Hinweis Siehe Printer Driver User Guide für die Einstellungen im Druckertreiber.

Private bzw. gespeicherte Aufträge freigeben

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Privat/Gespeich. zu wählen.
2 Drücken Sie [OK]. Die Privat/Gespeich. Anzeige erscheint und eine Liste der Benutzernamen mit gespeicherten Aufträgen erscheint.

Privat/Gespeich.: OK Benutzer01 Benutzer02 Benutzer03

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

3 Drücken Sie △ oder ∇, um den im Druckertreiber eingegebenen Benutzernamen zu wählen.

4 Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem Benutzernamen gespeicherten Aufträge an.

5 Drücken Sie △ oder ∇, um den Auftragsnamen zum Ausdruck zu wählen.

[Wählen] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.

Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste] drücken.

Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.

Benutzer01: 01 Drucken 02 Löschen

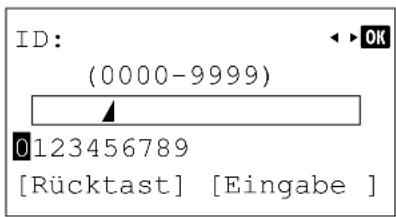

ID: (0000-9999) 0123456789 [Rücktast] [Eingabe ]

Kopien: (1 - 999, ---) 1 Kopien ▲

Ausdruck. Sind Sie sicher? → Daten01 [ J a ] [ N

Akzeptiert.

Datei drucken

Druckt die in der Auftragsbox gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.

2 △ oder ▽ drücken, um Drucken auszuwählen.

3 Drücken Sie [OK]. Falls es sich um einen privaten Auftrag handelt, wird ID angezeigt. Falls es sich um einen gespeicherten Auftrag handelt, wird die Anzahl der Kopien angezeigt.

4 Geben Sie den im Druckertreiber eingegebenen Zugangscode ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen. Drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Haben Sie den Zugangscode korrekt eingegeben, erscheint die Anzeige Kopien. Haben Sie den Zugangscode falsch eingegeben, erscheint die Anzeige ID.

Hinweis Wenn ein Zugangscode für das ausgewählte Dokument festgelegt ist, erscheint im Falle einer Nichtübereinstimmung die Meldung ID error.

5 Benutzen Sie die Pfeiltasten, um 2 oder mehr Kopien zu erstellen. Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Hinweis Zunächst wird --- angezeigt. Das bedeutet, dass die für die jeweilige Datei festgelegte Anzahl Kopien beibehalten wird. Bei dieser Einstellung wird also die jeweilig festgelegte Kopieanzahl gedruckt.

6 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.

e i n ]

7 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzeptiert. erscheint in der Anzeige und der Drucker druckt den gewählten Auftrag. Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) gelangen Sie zur vorherigen Anzeige zurück.

Privat/Gespeich.: OK Benutzer01 Benutzer02 Benutzer03

Benutzer01: Alle Dateien Data01 Data02 [ Wählen ]

Benutzer01: 01 Drucken 02 Löschen

Private bzw. gespeicherte Aufträge löschen

Durch Ausführung der nachfolgenden Schritte können gespeicherte Druckaufträge einzeln gelöscht werden. Im Modus "Privater Druck" gespeicherte Jobs werden automatisch gelöscht, wenn der Drucker nach dem Druckvorgang ausgeschaltet wird. Als Speicheraufträge gespeicherte Jobs werden dagegen nicht automatisch gelöscht.

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Privat/Gespeich. zu wählen.
2 Drücken Sie [OK]. Die Anzeige Privat/Gespeich. erscheint, und eine Liste der Benutzernamen mit gespeicherten Aufträgen wird angezeigt.

3 Drücken Sie △ oder ▽, um den im Druckertreiber eingegebenen Benutzernamen zu wählen.

4 Drücken Sie [OK]. Der Drucker zeigt eine Liste der unter diesem Benutzernamen gespeicherten Aufträge an.

5 Drücken Sie △ oder ∇, um den Auftragsnamen zum Ausdruck zu wählen.

[Check] ([Rechte Auswahl-Taste]) drücken, um die Datei auszuwählen. Rechts neben der ausgewählten Datei erscheint ein Häkchen.

Sie können die Auswahl wieder aufheben, indem Sie die mit dem Häkchen markierte Datei erneut auswählen und dann noch einmal [Wählen] ([Rechte Auswahl-Taste]) drücken.

Hinweis Um alle Dateien auszuwählen, gehen Sie wie unter Alle Dateien wählen/abwählen auf Seite 4-30 beschrieben vor.

Datei löschen

Löscht die in der Auftragsbox gewählte(n) Datei(en).

1 In der Dateilistenanzeige ein anderes Element als Alle Dateien auswählen und [OK] drücken. Die Anzeige Drucken/Löschen erscheint.

2 △ oder ▽ drücken, um Löschen auszuwählen.

ID: (0000-9999) 0123456789 [Rücktast] [Eingabe ]

3 Drücken Sie [OK]. Die ID wird angezeigt.

4 Geben Sie den im Druckertreiber eingegebenen Zugangscode ein. Mit ◀ oder ▷ eine Zahl auswählen und mit [OK] bestätigen. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

5 Drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Haben Sie den Zugangscode korrekt eingegeben, erscheint die Anzeige Löschen. Haben Sie den Zugangscode falsch eingegeben, erscheint die Anzeige ID.

Hinweis Wenn ein Zugangscode für das ausgewählte Dokument festgelegt ist, erscheint im Falle einer Nichtübereinstimmung die Meldung ID error.

6 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Drucker löscht den Auftrag. Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) gelangen Sie zur vorherigen Anzeige zurück.

Wird gelöscht. Sind Sie sicher? → Daten01 [ J a ] [ N

Fertig.

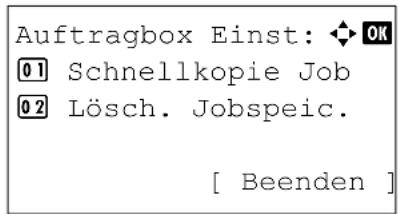

Auftragbox Einst: OK 01 Schnellkopie Job 02 Lösch. Jobspeic. [ Beenden ]

Schnellkopie Job: ◆ OK (0 - 50) 0 Job(s) ▲

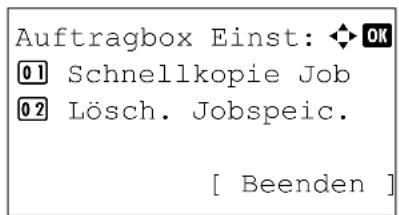

Auftragbox Einst: ◆ OK 01 Schnellkopie Job 02 Lösch. Jobspeic. [ Beenden ]

Lösch. Jobspeic.: OK 01 Aus 02 1 Stunde 03 4 stunden

Auftragbox konfigurieren

Sie können die Auftragsbox Einstellungen, wie die maximale Anzahl speicherbarer Dokumente auf der Festplatte und das Löschen von Dokumenten, ändern.

Folgende Einstellungen sind möglich.

- Maximale Auftragsmenge für Schnellkopie ändern

- Automatisches Löschen von temporären Aufträgen

Maximale Auftragsmenge für Schnellkopie ändern

Die Anzahl der Schnellkopie-Aufträge kann von 0 bis 50 beliebig festgelegt werden. Standardwert ist 32.

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Auftragbox Einst zu wählen.
2 Drücken Sie [OK]. Die Auftragsbox Einst: Anzeige erscheint.

3 Wählen Sie Schnellkopie Job und drücken Sie [OK]. Die Schnellkopie Job Anzeige erscheint.

4 Geben Sie mit den Pfeiltasten die maximale Anzahl der Schnellkopie Jobs ein.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

5 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Auftragsbox Einstellungen erscheint.

Automatisches Löschen von temporären Aufträgen

Wenn der festgelegte Zeitraum verstrichen ist, werden temporäre Aufträge automatisch gelöscht.

1 Im Menü Auftragsbox drücken Sie △ oder ∇, um Auftragbox Einst zu wählen.
2 Drücken Sie [OK]. Die Auftragsbox Einst: Anzeige erscheint.

3 Lösch. Jobspeic. wählen und auf [OK] drücken. Die Anzeige Lösch. Jobspeic. erscheint.

4 Mit den Tasten △ oder ▽ den gewünschten Zeitpunkt für die automatische Löschung festlegen. Folgende Einstellungen sind möglich:

Aus (keine automatische Löschung)

1 Stunde(Löschung erfolgt nach 1 Stunde)
4 stunden(Löschung erfolgt nach 4 Stunden)
1 Tag(Löschung erfolgt nach 1 Tag)
1 Woche(Löschung erfolgt nach 1 Woche)

5 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Auftragsbox Einstellungen erscheint.

Auftragsprotokoll

Das Auftragsprotokoll ermöglicht die Historie von Aufträgen zu prüfen.

Es werden sowohl Aufträge angezeigt die vom PC gedruckt wurden, als auch Aufträge, die vom USB-Speicher gedruckt wurden. Des weiteren können Statuseiten gedruckt werden.

Die folgende Liste gibt einen Überblick über das Auftragsprotokoll.

Merkmal Inhalt Ergebnis
		In der Anzeige Symbol Beschreibung
Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname Auftragsname
Ergebnis Auftragsstatus OKOKOhne Fehler		beendet
		Fehler	⚠️Fehler	aufgetreten.
		ABBRECHEN	⚠️Auftrag	abgebrochen.
Auftragstyp	Auftragstyp	Druck		Vom PC gedruckt
		Bericht	⚠️Bericht
		USB	❖Aus USB-Speicher gedruckt
		E-Mail	⚠️Aus E-Mail gedruckt
		Box ☐Ausgedrucktaus der		Anwender- oder der Auftragsbox
Benutzername	Gedruckter Benutzername	Benutzername
Mögliche Zeit	Eingabezeit des Auftrags	Jahr/Monat/Tag Stunde: Minute
Endzeit	Auftrag beendet um	Jahr/Monat/Tag Stunde: Minute
Druckseiten	Anzahl gedruckter Seiten	***Seite(n)		Anzahl der Seiten
		***/***		Seiten beendet/Seiten angegeben
Farbe & S/W	Ausdruckart	Farbiges Papier		Farbausdruck
		Schwarz/weiß Schwarz/weiß Ausdruck

Auftragsprotok.: OK 0006 ABCDEFGHIJ... [ Detail ]

1 Die Taste [MENU] drücken.

2 Drücken Sie △ oder ∇, um Auftragsprotok. auszuwählen.

3 Drücken Sie [OK]. Die Anzeige Auftragsprotok. erscheint. Ebenso wird die Auftragsnr., Anzahl der beendeten Aufträge und der Auftragsname angezeigt. Der Auftragstyp und das Ergebnis werden als Symbol angezeigt.

4 Drücken Sie △ oder ∇, um den Namen des zu prüfenden Auftrags zu wählen.

0006 Detail:
Auftragsname: 1/6
ABCDEFGHIJKLMNOPQRSTUVWXYZ... [Detail]

5 Drücken Sie [Detail] ([Rechte Auswahl-Taste]). Die Detailanzeige des Auftragsprotokolls erscheint.

Die detaillierte Auftragsprotokollanzeige besteht aus 6 Seiten. Drücken Sie ◀, um die nächste Seite anzuzeigen oder ▷, um zur letzten Seite zurückzukehren.

Durch Drücken von [OK] während der Anzeige gelangen Sie ins Auftragsprotokoll-Menü zurück.

0006 Detail:
Auftragsname: 1/6
ABCDEFGHIJKLMNOPQRSTUVWXYZ... [Detail]

Passt die Länge des Auftragsnamen nicht in die Anzeige, drücken Sie [Detail] ([Rechte Auswahl-Taste]), um auf eine 3-zeilige Ansicht zu wechseln. Ist der Name 3 Zeilen oder länger, können Sie die Anzeige durch Drücken von △ oder ▽ hoch oder herunter bewegen.

Detail: OK
ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz1234567890

Durch das Drücken von [OK] während der 3-zeiligen Anzeige gelangen Sie wieder in die 1-zeilige Ansicht.

Zähler: 01 Gesamt 02 Farbig 03 Schwarz/weiß [ Beenden ]

Gesamt: Gesamt 17000

Farbig: Gesamt 17000 A3 2000 A4 1000

Anzeigen des Zählerstandes

Zeigt die Anzahl der gedruckten Seiten an.

Folgende Punkte sind unter Zähler zu finden:

• Gesamt (Anzeige der gesamt gedruckten Seiten)
• Farbig (Anzeige der farbig gedruckten Seiten)
- Schwarz/weiß (Anzeige der schwarz/weiß gedruckten Seiten)

1 Die Taste [MENU] drücken.

2 Drücken Sie △ oder ∇, um Zähler auszuwählen.

3 Drücken Sie [OK]. Das Zähler Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Gesamt (Anzeige der gesamt gedruckten Seiten)

Die Gesamtzahl der erstellten Druckseiten kann wie nachfolgend erläutert abgerufen werden. Eine Modifikation der hier angezeigten Werte ist jedoch nicht möglich.

1 Im Menü Zähler drücken Sie △ oder ∇, um Gesamt zu wählen.
2 Drücken Sie [OK]. Die Gesamt Anzeige erscheint und zeigt die Anzahl der Gesamtseiten an.

Farbig (Anzeige der farbig gedruckten Seiten)

Hier kann die Gesamtzahl der im Farbmodus gedruckten Seiten sowie die Anzahl der im Farbmodus gedruckten Seiten nach zwölf Papierformaten sortiert kontrolliert werden.

Eine Modifikation der hier angezeigten Werte ist jedoch nicht möglich.

1 Im Menü Zähler drücken Sie △ oder ∇, um Farbig zu wählen.
2 Drücken Sie [OK]. The Farbig Anzeige erscheint und die Gesamtzahl der farbig gedruckten Seiten und die Anzahl der Farbseiten in 2 Papierformaten wird angezeigt.

Drücken Sie △ oder ∇, um die Gesamtseitenzahl für weitere Papierformate anzuzeigen.

Durch Drücken von [OK] gelangen Sie ins Zählermenü zurück.

Schwarz/weiß (Anzeige der schwarz/weiß gedruckten Seiten)

Hier kann die Gesamtzahl der im Schwarzweißmodus gedruckten Seiten sowie die Anzahl der im Schwarzweißmodus gedruckten Seiten nach 12 Papierformaten sortiert kontrolliert werden.

Eine Modifikation der hier angezeigten Werte ist jedoch nicht möglich.

Schwarz/weiß:

Gesamt 17000

A3 2000

A4 1000

1 Im Menü Zähler drücken Sie △ oder ∇, um Schwarz/weiß zu wählen.
2 Drücken Sie [OK]. The schwarz/weiß Anzeige erscheint und die Gesamtzahl der schwarz/weiß gedruckten Seiten und die Anzahl der schwarz/weiß Seiten in 2 Papierformaten wird angezeigt.
Drücken Sie △ oder ▽, um die Gesamtseitenzahl für weitere Papierformate anzuzeigen.
Durch Drücken von [OK] gelangen Sie ins Zählermenü zurück.

Papiereinstell.: ◆ OK 01 Univ.-Zuf.setzen 02 Kassette 1 setzen 03 Kassette 2 setzen [ Beenden ]

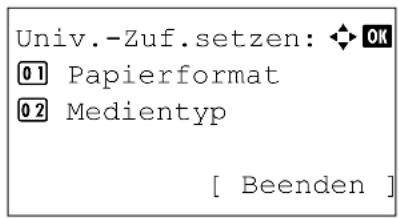

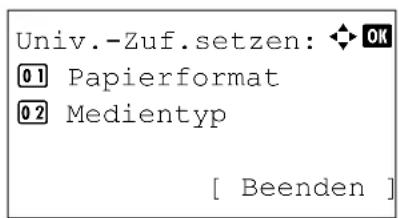

Univ.-Zuf.setzen: ◆ OK 01 Papierformat 02 Medientyp [ Beenden ]

Papiereinstellungen

Mit dieser Einstellung kann die Papiergröße und der Medientyp für die Universalzufuhr und die Kassetten eingestellt werden.

Folgende Punkte sind unter Papiereinstellungen zu finden:

• Univ.-Zuf.setzen (Einstellungen der Universalzufuhr) Papierformat der Universalzufuhr Medientyp der Universalzufuhr
• Kass. (1-4) setzen Kassettengröße (1 bis 4) einstellen Medientyp für Kassetten (1 bis 4) einstellen
• Medientyp einstellen (Einstellung der Papiersorte)
• Spezial Papiertyp zurücksetzen

1 Die Taste [MENU] drücken.

2 Drücken Sie △ oder ∇, um Papiereinstell. auszuwählen.

3 Drücken Sie [OK]. Das Papiereinstell. Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Univ.-Zuf.setzen (Einstellungen der Universalzufuhr)

Um wie gewünscht auf dem richtigen Papier aus der Universalzufuhr zu drucken, gehen Sie wie folgt vor, um das Papierformat und den Medientyp einzustellen.

Hinweis Wenn Papier mit einem anderen als dem jeweils eingestellten Papierformat über die Universalzufuhr verarbeitet wird, können Papierstaus auftreten.

Papierformat der Universalzufuhr

Mit dieser Einstellung wählen Sie das Papierformat, das aus der Universalzufuhr gezogen wird. Die Werkseinstellung lautet A4.

Nähere Informationen zu den Papierformaten, die über die Universalzufuhr verarbeitet werden können, siehe Papierspezifikationen auf Seite 3-2.

1 Im Menü Papiereinstell. drücken Sie △ oder ∇, um Univ.-Zuf. setzen zu wählen.
2 Drücken Sie [OK]. Das Menü Univ.-Zuf. setzen erscheint.
3 Drücken Sie △ oder ∇, um Papierformat auszuwählen.

Papierformat:

01*Autom.(Metrisch)
02*Autom. (Zoll)
03 Kuvert Monarch

4 Drücken Sie [OK]. Die Papierformate, die aus der Universalzufuhr möglich sind, werden angezeigt.

Folgende Papierformate sind erlaubt:

Autom. (Metrisch)
Autom. (Zoll)
Kuvert Monarch
Kuvert #10
Kuvert DL
Kuvert C5
Executive
Letter-R
Letter
Legal
A4-R
A4
B5-R
B5
A3
B4
Ledger
A5
A6
B6
Kuvert #9
Kuvert #6
ISO B5
Spezial
Kuvert C4
Hagaki
Oufuku Hagaki
Oficio II
8,5 × 13,5
8K
16K-R
16K
Statement
Folio
Youkei 2
Youkei 4

Hinweis Damit automatisch metrische oder Imperial-Papierformate ausgewählt werden, wählen Sie hier Autom. (Metrisch) oder Autom. (Zoll).

5 Mit den Tasten △ oder ▽ das gewünschte Papierformat aufrufen.
6 Drücken Sie [OK]. Das Papierformat für die Universalzufuhr ist nun eingestellt und das Menü Papiereinstell. erscheint.

Univ.-Zuf.setzen: ◆ OK 01 Papierformat 02 Medientyp [ Beenden ]

Medientyp: 01 *Normal 02 Folien 03 Vorgedruckt [ Beenden ]

Medientyp der Universalzufuhr

Mit dieser Einstellung wählen Sie den Medientyp, der aus der Universalzufuhr gezogen wird. Die Standardeinstellung ist Normal.

Nähere Informationen zu den Medientypen, die über die Universalzufuhr verarbeitet werden können, enthält der Abschnitt Papierspezifikationen auf Seite 3-2.

1 Im Menü Papiereinstell. drücken Sie △ oder ∇, um Univ.-Zuf. setzen zu wählen.
2 Drücken Sie [OK]. Das Menü Univ.-Zuf. setzen erscheint.

3 Drücken Sie △ oder ∇, um Medientyp auszuwählen.

4 Drücken Sie [OK]. Die Anzeige Medientyp erscheint und alle möglichen Medientypen der Universalzufuhr werden angezeigt.

Folgende Papiersorten werden unterstützt:

Normal
Folien
Vorgedruckt
Etikett.
Fein
Recycl.
Pergam.
Grobes
Briefpapier
Farbiges Papier
Vorgelocht
Kuvert
Karteikarte
Beschichtet
Dick
Hohe Qual.
SPEZIAL 1 bis 8

5 Mit den Tasten △ oder ▽ den gewünschten Medientyp aufrufen.

6 Drücken Sie [OK]. Der Medientyp für die Universalzufuhr ist nun eingestellt und das Menü Papiereinstell. erscheint.

Kass. 1 setzen: OK
01 Papierformat
02 Medientyp
[ Beenden ]

Papierformat:
07 * Autom. (Metrisch)
02 * Autom. (Zoll)
03 Letter-R

Kass. (1-4) setzen

Gehen Sie beim Einlegen von Papier in die Kassette des Druckers wie nachfolgend beschrieben vor, um Papierformat und -sorte festzulegen.

Ist die optionale Papierzuführung installiert, gehen Sie wie beim Einstellen von Papierformat und -sorte bei den Kassetten vor.

Kassettengröße (1 bis 4) einstellen

1 Im Menü Papiereinstell. △ oder ▽ drücken, um eine Kassette zu wählen.

2 Drücken Sie [OK]. Das Menü Kass. # setzen erscheint.

3 Drücken Sie △ oder ∇, um Papierformat auszuwählen.

4 Drücken Sie [OK]. Die Anzeige Papiereinstell. erscheint, und die für die Kassette möglichen Papiergrößen werden angezeigt.

Folgende Papierformate sind erlaubt:

Autom. (Metrisch)
Autom. (Zoll)
Letter-R
Letter
Legal
A4-R
A4
B5-R
B5
A3
B4
Ledger
A5
Oficio II
8,5 × 13,5
8K
16K-R
16K
Statement
Folio

Hinweis Damit automatisch metrische oder Imperial-Papierformate ausgewählt werden, wählen Sie hier Autom. (Metrisch) oder Autom. (Zoll).

5 Mit den Tasten △ oder ▽ das gewünschte Papierformat aufrufen.

Kass. 1 setzen: ◆ OK 01 Papierformat 02 Medientyp [ Beenden ]

Medientyp: 01*Normal 02 Vorgedruckt 03 Fein

6 Drücken Sie [OK]. Das Papierformat für die Universalzufuhr ist nun eingestellt und das Menü Papiereinstell. erscheint.

Medientyp für Kassetten (1 bis 4) einstellen

Durch Einstellen der Papiersorte für die Papierkassette (Normalpapier, Recyclingpapier usw.) wird dafür gesorgt, dass der Drucker automatisch die in der betreffenden Kassette enthaltene Papiersorte einzieht, wenn diese im Druckertreiber bestimmt wurde. Die Standardeinstellung für alle Papierkassetten ist Normalpapier.

Weitere Informationen zu den für die Papierkassette geeigneten Papiersorten befinden sich unter Papierspezifikationen auf Seite 3-2.

1 Im Menü Papiereinstell. drücken Sie △ oder ▽, um eine Kassette zu wählen.
2 Drücken Sie [OK]. Das Menü Kass. # setzen erscheint. # zeigt die jeweilige Kassettennummer (1 bis 4) an.

3 Drücken Sie △ oder ∇, um Medientyp auszuwählen.
4 Drücken Sie [OK]. Die Anzeige Medientyp erscheint und alle möglichen Medientypen der Kassette werden angezeigt.

Folgende Papierformate sind erlaubt:

Normal
Vorgedruckt
Fein
Recycl.
Grobes
Pergam.
Briefpapier
Farbiges Papier
Vorgelocht
Dick
Hohe Qual.
SPEZIAL 1 bis 8

5 Mit den Tasten △ oder ▽ den gewünschten Medientyp aufrufen.
6 Drücken Sie [OK]. Das Papierformat für die Universalzufuhr ist nun eingestellt und das Menü Papiereinstell. erscheint.

Medientyp einstellen (Einstellung der Papiersorte)

Die Papierdicke kann über das Gewicht eingestellt werden. Für jeden Medientyp kann die Papierdicke festgelegt werden. Für bis zu 8 anwenderdefinierte Medientypen kann das Papiergewicht und möglicher Duplexdruck eingestellt werden.

Für normale Einstellungen siehe hierzu Papiergewicht einstellen auf Seite 4-51. Für anwenderdefinierte Papiereinstellungen siehe Anwenderdefinierte Papiereinstellungen auf Seite 4-52.

Papiergewicht einstellen

Die Papierdicke kann über das Gewicht eingestellt werden.

Die folgenden Papiergewichte werden unterstützt (Gewichtswerte sind als Anhaltspunkte zu verstehen):

Sehr schwer (Overheadfolie)

Schwer 3 (163 bis 220 g/m²)

Schwer 2 (128 bis 163 g/m²)

Schwer 1 (105 bis 128 g/m²)

Normal 3 (90 bis 105 g/m²)

Normal 2 (75 bis 90 g/m²)

Normal 1 (60 bis 75 g/m²)

Leicht (60 bis 64 g/m²)

Das Gewicht des Medientyps so auswählen, dass ein optimales Druckergebnis erzielt wird. Die Voreinstellungen für die einzelnen Medientypen sind nachfolgend aufgeführt.

Medientyp Papiergewicht
Normal Normal 2
Folien	Sehr
Vorgedruckt Normal 2
Etikett. Schwer 1
Fein	Normal
Recycl. Normal 2
Grobes Normal 3
Pergam. Leicht
Briefpapier Normal 2
Farbiges Papier Normal 2
Vorgelocht	Normal
Kuvert	Schwer
Karteikarte	Schwer 2
Beschichtet	Normal 3
Dick	Schwer
Hohe Qual. Normal 2
SPEZIAL 1 bis 8	Normal 2

Gehen Sie wie folgt vor, um das Papiergewicht einzustellen.

(Zur Einstellung des Papiergewichts für anwenderdefinierte Papiere (SPEZIAL 1-8) siehe Anwenderdefinierte Papiereinstellungen auf Seite 4-52.)

Medientyp setzen: ◆ OK 01*Normal 02 Folien 03 Vorgedruckt [ Beenden ]

Normal: 01 Papiergewicht [ Beenden ]

Papiergewicht: 01 Normal 3 02*Normal 2 03 Normal 1

Medientyp setzen: ◆ OK 01 *Normal 02 Folien 03 Vorgedruckt [ Beenden ]

1 Im Menü Papiereinstell. drücken Sie △ oder ∇, um Medientyp setzen zu wählen.
2 Drücken Sie [OK]. Die Anzeige Medientyp setzen erscheint und alle möglichen Medientypen des Druckers werden angezeigt.
3 Drücken Sie △ oder ∇, um den Medientyp zu wählen, für den Sie das Papiergewicht einstellen wollen.
4 Drücken Sie [OK]. Eine Auswahl von Medientypen wird angezeigt.

5 Drücken Sie △ oder ∇, um Papiergewicht auszuwählen.

6 Drücken Sie [OK]. Die Papiergewicht Anzeige erscheint und eine Liste mit möglichen Papiergewichten erscheint.

7 Mit den Tasten △ oder ▽ das gewünschte Papiergewicht aufrufen.

8 Drücken Sie [OK]. Das Papiergewicht ist eingestellt und die Medientyp setzen Anzeige erscheint.

Anwenderdefinierte Papiereinstellungen

Diese Einstellung legt das Papiergewicht den anwenderdefinierten (spezial) Papiers und die Möglichkeit von Duplexdruck fest.

Gehen Sie wie folgt vor, um das Papiergewicht anwenderdefiniert einzustellen.

1 Im Menü Papiereinstell. drücken Sie △ oder ∇, um Medientyp setzen zu wählen.
2 Drücken Sie [OK]. Die Anzeige Medientyp setzen erscheint und alle möglichen Medientypen des Druckers werden angezeigt.

3 Drücken Sie △ oder ∇, um den anwenderdefinierten Medientyp (SPEZIAL 1 bis 8) zu wählen, für den Sie das Papiergewicht einstellen wollen.

SPEZIAL 1: 01 Papiergewicht 02 Duplex [ Beenden ]

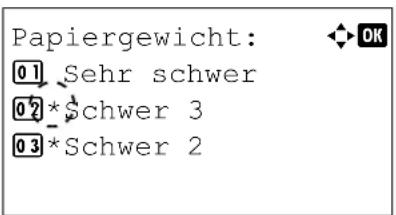

Papiergewicht: 01 Sehr schwer 02 *Schwer 3 03 *Schwer 2

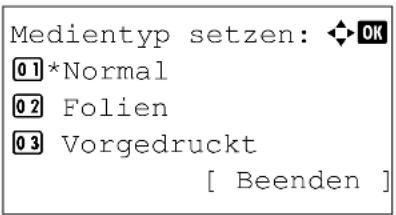

Medientyp setzen: ◆ OK 01 *Normal 02 Folien 03 Vorgedruckt [ Beenden ]

SPEZIAL 1: 01 Papiergewicht 02 Duplex [ Beenden ]

Duplex: 07*Zulassen 02 Abweisen

4 Drücken Sie [OK]. Eine Auswahl von Medientypen wird angezeigt.
5 Drücken Sie △ oder ∇, um Papiergewicht auszuwählen.
6 Drücken Sie [OK]. Die Anzeige Papiergewicht erscheint, und eine Liste unterstützter Papiergewichte wird angezeigt.
7 Mit den Tasten △ oder ▽ das gewünschte Papiergewicht aufrufen.
8 Drücken Sie [OK]. Das Papiergewicht ist eingestellt und die Medientyp setzen Anzeige erscheint.

Gehen Sie wie folgt beschrieben vor, um Duplexdruck auf anwenderdefiniertem Papier festzulegen.

1 Im Menü Papiereinstell. drücken Sie △ oder ∇, um Medientyp setzen zu wählen.
2 Drücken Sie [OK]. Die Anzeige Medientyp setzen erscheint und alle möglichen Medientypen des Druckers werden angezeigt.
3 Drücken Sie △ oder ▽, um den anwenderdefinierten Medientyp (SPEZIAL 1 bis 8) zu wählen, für den Sie den Duplexdruck einstellen wollen.
4 Drücken Sie [OK]. Eine Auswahl von Medientypen wird angezeigt.
5 Drücken Sie △ oder ∇, um Duplex auszuwählen.
6 Drücken Sie [OK]. Die Duplex Anzeige erscheint und eine Liste mit möglichen Papiergewichten erscheint.
7 Drücken Sie △ oder ∇, um den Duplexdruck zu erlauben oder abzuweisen.
8 Drücken Sie [OK]. Der Duplexdruck ist eingestellt und die Medientyp setzen Anzeige erscheint.

Pap.Typ rücksetzen
Sind Sie sicher?
[ J a ] [ N

Spezial Papiertyp zurücksetzen

Zum Rücksetzen aller Einstellungen siehe Medientyp einstellen (Einstellung der Papiersorte) auf Seite 4-50.

1 Im Menü Papiereinstell. drücken Sie △ oder ∇, um Pap. Typ rücksetzen zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

e i n ]

3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Anzeige Fertig. erscheint und das Papiereinstellung-Menü wird angezeigt. Falls Sie keine Einstellung zurücksetzen wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Papiereinstellung-Menü wird wieder angezeigt.

Druckeinstellungen

Diese Einstellungen bestimmen die Druckparameter wie Papierquelle, Duplexdruck, A4/Letter ignorieren, Emulationstyp, Farbdruck, Druckqualität oder Seiteneinstellungen.

• Zufuhr (Auswahl der Papierquelle)
- Papiereinzugsart (Einstellungen der Papierquelle)
• Duplex (Duplexdruck einstellen)
• Papierausgabe (Wahl des Ausgabefaches)
- Unterscheidung A4/LT ignorieren
- Emulation einstellen
• Farbmodus (Auswahl farbig oder schwarz/weiß drucken)
- Druckqualität (EcoPrint-Modus wählen)
- Seiteneinstellungen

Druckeinstell.: OK 0 1 Zufuhr 0 2 Papiereinzugsart 0 3 Duplex [ Beenden ]

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um Druckeinstell. auszuwählen.

3 Drücken Sie [OK]. Das Druckeinstell. Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Zufuhr (Auswahl der Papierquelle)

Über das Bedienfeld kann eine Papierzufuhr festgelegt werden, aus der das Papier standardmäßig eingezogen wird. Ist eine optionale Papierzufuhr installiert, kann auch diese als Standard-Papierzufuhr eingestellt werden.

1 Im Menü Druckeinstell. △ oder ▽ drücken, um Papierquelle zu wählen.
2 Drücken Sie [OK]. Die Anzeige Papierquelle erscheint und zeigt eine Liste der verfügbaren Papierquellen an.

Folgende Papierquellen sind erlaubt:

Universalzufuhr

Kassette 1,2 (Standardkassette des Druckers)

Kassette 3,4 (optionale Papierzufuhren; sind nur aufgeführt, wenn sie tatsächlich vorhanden sind)

3 Mit den Tasten △ oder ▽ die gewünschte Papierquelle aufrufen.

4 Drücken Sie [OK]. Die Papierquelle ist eingestellt und das Druckeinstellungs-Menü erscheint.

Papierquelle: 071*Universalzufuhr 02 Kassette 1 03 Kassette 2

Papiereinzugsart: ◆ OK 01 * Autom. 02 Fest

Alternativ: 2 A5 Normal 3 A4 Recycling 4 B4 Normal

Papiereinzugsart (Einstellungen der Papierquelle)

Wählen Sie, wie das Papier gezogen wird, wenn die Papierquelle und der Medientyp festgelegt worden sind. Wird Auto gewählt, sucht der Drucker die Papierquelle automatisch, die dem Papierformat und dem Medientyp entspricht. Wird Fest gewählt, sucht der Drucker die Papierquelle wie unter Falsches Papier in Fehlerbehandlung festgelegt. Für weitere Informationen zur Papiereinzugsart, wenn Fest gewählt wurde, siehe Format-/Medientyp-Fehler bei fester Papierquelle auf Seite 4-80. Die Standardeinstellung ist Autom.. Um die Einstellung zu ändern, gehen sie wie folgt vor.

1 Im Menü Druckeinstell. drücken Sie △ oder ▽, um Papiereinzugsart zu wählen.
2 Drücken Sie [OK]. Die Anzeige Papiereinzugsart erscheint und zeigt die möglichen Optionen an.

3 Mit den Tasten △ oder ▽ die gewünschte Papiereinzugsart aufrufen.

4 Drücken Sie [OK]. Die Papiereinzugsart ist eingestellt und das Druckeinstellungs-Menü erscheint.

Wenn beim Ausdruck das Papier ausgeht

Falls Papiereinzugsart die Einstellung Fest hat und das Papier während des Druckvorgangs ausgeht, wird Papier Kass. 1 füllen angezeigt, und der Drucker wartet. Füllen Sie nun das Papier in der leeren Kassette nach oder gehen Sie wie folgt vor, um die Papierzufuhr zu wechseln.

1 Während Papier Kass. 1 füllen angezeigt wird, drücken Sie [Alt.] ([Linke Auswahl-Taste]). Das Alternativ Menü erscheint.

2 Mit den Tasten △ oder ▽ die gewünschte Papierquelle aufrufen. Jedesmal wenn Sie △ oder ▽ drücken, wird eine optionale Papierquelle oder das Papierformat angezeigt, das aus der Universalzufuhr gezogen werden kann.

3 Drücken Sie [OK]. Der Ausdruck wird fortgesetzt.

Duplex (Duplexdruck einstellen)

Es ist möglich, automatisch auf beiden Seiten des Papiers zu drucken. Die Duplexeinheit befindet sich im Drucker.

Der Duplexdruck ist nur für die Medientypen möglich, die aus einer der Kassetten gezogen werden können.

Im Duplexdruck können folgende Medientypen verarbeitet werden:

NORMAL

VORGEDRUCKT

FEIN

RECYCLING

GROBES

BRIEFPAPIER

FARBIGES

BESCHICHTET

VORGELOCHT

HOHE QUAL.

Hinweis Auch über die Universalzufuhr kann im Duplexbetrieb gedruckt werden. Stimmen Papierformat und Papiersorte des in der Universalzufuhr eingelegten Papiers hiermit nicht überein, können Papierstaus auftreten.

Bindevarianten

Der Begriff "Binden" bezeichnet die Art und Weise, in der bedruckte Papierseiten (durch Kleben, Heften etc.) in eine Buchform gebracht werden. Dieses Binden kann sowohl entlang der langen Kante als auch entlang der kurzen Kante erfolgen. Außer der Bindung muss dabei auch die Ausrichtung der gedruckten Seite beachtet werden. Die Bindung an der langen und an der kurzen Seite kann nämlich wahlweise mit dem Hoch- und dem Querformatdruck kombiniert werden.

Daraus ergeben sich bei Benutzung der Duplexeinheit je nach Bindung und Druckausrichtung vier Varianten: Und zwar: (1) Hochformat, lange Kante, (2) Hochformat, kurze Kante, (3) Querformat, lange Kante and (4) Querformat, kurze Kante. Die Bilder zeigen die Bindearten.

(1) Hochformat, Lange Seite 2 3 5

(2) 2 Hochformat, Kurze Seite Querformat, Kurze Seite 3 5

Querformat, Lange Seite (3) 2 3 5

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um Duplex zu wählen.

Duplex: 01 *Aus 02 Lange Seite 03 Kurze Seite

2 Drücken Sie [OK]. Die Duplex Anzeige erscheint und zeigt die möglichen Duplex Varianten an.

3 Mit den Tasten △ oder ▽ die gewünschte Duplexart aufrufen. Im Display erscheinen nacheinander folgende Wahlmöglichkeiten: Aus (Standardeinstellung)

Lange Seite

Kurze Seite

Die Einstellung Aus schaltet den Duplexdruck ab.

4 Drücken Sie [OK]. Der Duplexdruck ist eingestellt und das Druckeinstellungs-Menü erscheint.

Papierausgabe (Wahl des Ausgabefaches)

Diese Einstellung kann festgelegt werden, wenn ein optionaler Dokument-Finisher installiert ist.

Sie können auswählen, ob Druckaufträge in der oberen Ablage des Druckers oder über den optionalen Dokument-Finisher oder die Mailbox ausgegeben werden.

Hinweis Die Anzeige sieht je nach installierten Optionen unterschiedlich aus.

1 Im Menü Druckeinstell. △ oder ▽ drücken, um Ablagefach zu wählen.

2 Drücken Sie [OK]. Das Menü Ablagefach erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Hinweis Die hier gezeigte Anzeige erscheint bei installiertem 3.000-Blatt-Dokument-Finisher.

3 Mit den Tasten △ oder ▽ die gewünschte Ablageposition aufrufen.

Folgende Ablagepositionen sind möglich:

Bei installiertem 3.000-Blatt-Dokument-Finisher

ObAblagBildunten (Standardeinstellung)

FachA Bild unten

Fach B Bild oben

FachB Bild unten

Fach C Bild oben

FachC Bild unten

Fach 1 Bild oben*

Fach1 Bild unten*

Fach 2 Bild oben*

Ablagefach: [0'1] *ObAblagBildunten [0 2] FachA Bild unten [0 3] Fach B Bild oben

Fach2 Bild unten*

Fach 3 Bild oben*

Fach3 Bild unten*

Fach 4 Bild oben*

Fach4 Bild unten*

Fach 5 Bild oben*

Fach5 Bild unten*

Fach 6 Bild oben*

Fach6 Bild unten*

Fach 7 Bild oben*

Fach7 Bild unten*

*Ablagefach der optionalen Mailbox

Bei installiertem Dokument-Finisher

ObAblagBildunten

Finish. Bildoben

Finish.Bildunten

4 Drücken Sie [OK]. Die gewählte Ablageposition wird gespeichert, und das Menü Druckeinstell. wird wieder angezeigt.

Unterscheidung A4/LT ignorieren

Wird über das Bedienfeld die Option A4/LT ignor. aktiviert, ignoriert der Drucker den Unterschied zwischen den Papierformaten A4 und Letter. In diesem Fall gibt der Drucker keine Fehlermeldung aus, wenn das in der momentan verwendeten Kassette enthaltene Papierformat von den Formatierungsanweisungen des Druckauftrags abweicht. Stattdessen wird der Druck normal ausgeführt.

Die Werkseinstellung lautet Ein.

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um A4/LT ignor. zu wählen.
2 Drücken Sie [OK]. Die A4/LT ignor. Anzeige erscheint und die gemeinsame Einstellung für die Papiereinzugsart wird angezeigt.
3 Mit den Tasten △ oder ▽ die gewünschte gemeinsame Papiereinzugsart aufrufen.
4 Drücken Sie [OK]. Die gemwinsame Papiereinzugsart ist eingestellt und das Druckeinstellungs-Menü erscheint.

Emulation einstellen

Es ist möglich, für die aktuelle Schnittstelle die Emulation zu wechseln. Gehen Sie wie folgt vor.

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um Emulation setzen zu wählen.

A4/LT ignor.: 07 *Aus 02 Ein

Emulation setzen: ◆ OK 01 Emulation 02 KPDL Fehlerliste [ Beenden ]

2 Drücken Sie [OK]. Das Menü Emulation setzen erscheint.
3 Drücken Sie △ oder ∇, um Emulation auszuwählen.
4 Drücken Sie [OK]. Das Emulation Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Folgende Emulationen sind möglich:

PCL6

KPDL

KPDL (Auto)

5 Mit den Tasten △ oder ▽ die gewünschte Emulation aufrufen.
6 Drücken Sie [OK]. Die Emulation ist eingestellt und das Druckeinstellungs-Menü erscheint.

Fehlerbericht (Ausdruck von KPDL Fehlern)

Der Drucker kann eine Beschreibung von Druckfehlern ausgeben, die in der KPDL-Emulation auftreten. Die Standardeinstellung für diese Option lautet Ein, d. h. KPDL-Fehler werden nicht ausgegeben.

Wichtig Die Anzeige erscheint nur, wenn KPDL oder KPDL (Auto) als Emulation gewählt wurde.

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um Emulation setzen zu wählen.
2 Drücken Sie [OK]. Das Menü Emulation setzen erscheint.

3 Drücken Sie △ oder ∇, um KPDL Fehlerliste auszuwählen.
4 Drücken Sie [OK]. Die KPDL Fehlerliste Anzeige erscheint.

5 Drücken Sie △ oder ▽, um den Fehlerbericht auszuwählen.
6 Drücken Sie [OK]. Der Fehlerbericht ist eingestellt und das Druckeinstellungs-Menü erscheint.

Farbmodus: 07 Farbig 02 Schwarz/weiß

Farbmodus (Auswahl farbig oder schwarz/weiß drucken)

Bei der Durchführung des Druckvorgangs auf den Drucker können Sie den Farb- oder den Schwarzweißmodus auswählen. Die Werkseinstellung lautet Farb-Modus.

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um Farbmodus zu wählen.
2 Drücken Sie [OK]. Die Farbmodus Anzeige erscheint.

3 Mit den Tasten △ oder ▽ den gewünschten Farbmodus aufrufen.

4 Drücken Sie [OK]. Der Farbmodus ist eingestellt und das Druckeinstellungs-Menü erscheint.

Druckqualität (EcoPrint-Modus wählen)

Mit aktivierten EcoPrint Modus, kann der Tonerverbrauch beim Ausdruck reduziert werden. Da der Ausdruck jedoch größer erscheint, sollte der EcoPrint nur für Testdrucke oder Ausdrucke verwendet werden, bei denen es nicht auf Qualität ankommt.

Um den EcoPrint-Modus zu aktivieren, gehen Sie wie folgt vor. Die Standardeinstellung ist Aus.

Druckqualität: 01 EcoPrint [ Beenden ]

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um Druckqualität zu wählen.
2 Drücken Sie [OK]. Die Druckqualität Anzeige erscheint.

EcoPrint: 01 *Aus 02 Ein

3 △ oder ▽ drücken, um EcoPrint auszuwählen.

4 Drücken Sie [OK]. Die EcoPrint Anzeige erscheint.

5 Mit den Tasten △ oder ▽ den gewünschten EcoPrint Modus aufrufen.

6 Drücken Sie [OK]. Der EcoPrint Modus ist eingestellt und das Druckqualität Menü erscheint.

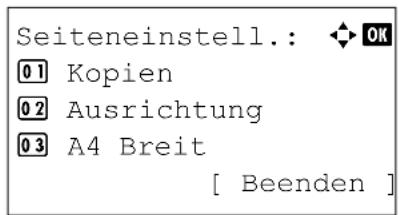

Seiteneinstell.: ◆ OK 01 Kopien 02 Ausrichtung 03 A4 Breit [ Beenden ]

Kopien: (1 - 999) 255 Kopien ▲

Seiteneinstellungen

Im Menü Seiteneinstellungen können die Anzahl der Kopien, die Ausrichtung oder andere Seiteneinstellungen verändert werden.

Folgende Punkte sind unter Seiteneinstellungen zu finden:

• Anzahl der Kopien
• Ausrichtung der Seite
  • A4 Breit
  • XPS Datei an Seite anpassen
  • TIFF/JPEG Datei an Seite anpassen

1 Im Menü Druckeinstell. drücken Sie △ oder ▽, um Seiteneinstell. zu wählen.

2 Drücken Sie [OK]. Das Menü Seiteneinstell. erscheint.

Anzahl der Kopien

Für die aktuelle Schnittstelle kann festgelegt werden, wie viele Kopien jeder Seite gedruckt werden sollen.

1 Im Menü Seiteneinstellungen drücken Sie △ oder ∇, um Kopien zu wählen.
2 Drücken Sie [OK]. Die Kopien Anzeige erscheint.

3 Mit den Pfeiltasten können Sie die Anzahl verändern.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Seiteneinstellungen erscheint.

Ausrichtung der Seite

Die Druckseite kann wie folgt ausgerichtet werden: im Hochformat (senkrecht) oder im Querformat (waagerecht).

Hochformat

A

Querformat

A

Ausrichtung: 01 * Hochformat 02 Querformat

1 Im Menü Seiteneinstellungen drücken Sie △ oder ∇, um Ausrichtung zu wählen.
2 Drücken Sie [OK]. Die Ausrichtung Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die gewünschte Ausrichtung aufrufen.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Seiteneinstellungen erscheint.

A4 Breit

Diese Option aktivieren (Einstellung Ein), um die maximale Anzahl von Zeichen zu erhöhen, die pro Zeiele einer A4-Seite (78 Zeichen bei Pitch 10) bzw. einer Letter-Seite (80 Zeichen bei Pitch 10) gedruckt werden können. Diese Einstellung ist nur in der PCL 6-Emulation gültig.

1 Im Menü Seiteneinstellungen drücken Sie △ oder ∇, um A4 Breit zu wählen.
2 Drücken Sie [OK]. Die A4 Breit Anzeige erscheint.

A4 Breit: 01 * Aus 02 Ein

3 Mit den Tasten △ oder ▽ den gewünschten A4 Breit Modus aufrufen.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Seiteneinstellungen erscheint.

XPS Datei an Seite anpassen

Wählen Sie Ein, um die zu druckende XPS Datei zu vergrößern oder zu verkleineren, so dass diese in den druckbaren Bereich der Seite passt.

1 Im Menü Seiteneinstellungen drücken Sie △ oder ∇, um XPS pass.z.Seite zu wählen.
2 Drücken Sie [OK]. Die XPS pass. z. Seite Anzeige erscheint.

XPS pass.z.Seite: ◆ OK 01 * Aus 02 Ein

3 Mit den Tasten △ oder ▽ den gewünschten XPS Anpassungs-Modus aufrufen.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Seiteneinstellungen erscheint.

TIFF/JPEG Größe: 0'1 * Papierformat 0 2 Bildauflösung 0 3 Druckauflösung

TIFF/JPEG Datei an Seite anpassen

Wählen Sie die Druckmethode beim Direktdruck von TIFF oder JPEG Dateien.

1 Im Menü Seiteneinstellungen drücken Sie △ oder ∇, um TIFF/JPEG Größe zu wählen.
2 Drücken Sie [OK]. Die TIFF/JPEG Größe Anzeige erscheint.

Folgende Punkte sind unter TIFF/JPEG Größe zu finden:

• Papierformat (Grundeinstellung)
  Bilder werden der Papiergröße während des Ausdrucks angepasst.
• Bildauflösung
  Bilder werden mit der in der Datei angegebenen Auflösung gedruckt. Bilder ohne Auflösungsanbage in der Datei werden mit der gültigen Papiergröße gedruckt.
• Druckauflösung

Bilder werden eins zu eins mit den Bildpunkten und den korrespondierenden Druckpunkten gedruckt. So hat zum Beispiel eine 600 × 300 Bildpunkte-Datei die Größe von 1 Inch mal 1/2 Inch.

3 Mit den Tasten △ oder ▽ die gewünschte TIFF/JPEG Größe aufrufen.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü der Seiteneinstellungen erscheint.

Hinweis Bilder werden, wenn nötig, automatisch gedreht, um eine größtmögliche Deckung im Aussehen zwischen der Datei und dem Ausdruck zu erreichen.

Netzwerk Einstellungen

Dieser Drucker unterstützt die Protokolle TCP/IP und TCP/IP (IPv6).

IP ist eine Abkürzung für Internet Protokoll. Dieser Drucker benutzt das TCP/IP (IPv4) Protokoll, vefügt aber auch über getrennte Einstellungen für das IPv6 Protokoll.

TCP/IP (IPv4) benutzt 32-Bit IP Adressen, aber die steigende Zahl der Internet Benutzer verursacht einen Engpass verfügbarer IP Adressen. IPv6 wurde entwickelt, um die Menge verfügbarer IP Adressen zu erhöhen, indem 128-Bit IP Adressen verwendet werden.

Folgende Punkte sind unter Netzwerk-Einstellungen zu finden:

• TCP/IP (TCP/IP aktivieren/deaktivieren)
• TCP/IP IPv4 Einstellungen
- IPv6 einstellen (Einstellungen für IPv6)

Hinweis Fragen Sie Ihren Netzwerk-Administrator nach den korrekten Netzwerkeinstellungen. Nachdem alle Netzwerkeinstellungen gemacht wurden, schalten Sie die Maschine einmal AUS und wieder EIN. Dies ist notwendig, um die geänderten Einstellungen wirksam zu machen!

Netzwerk: 01 TCP/IP Einstell. [ Beenden ]

TCP/IP Einstell.: OK 01 TCP/IP 02 IPv4 einstellen 03 IPv6 einstellen [ Beenden ]

1 Im Menü Druckeinstell. drücken Sie △ oder ∇, um Netzwerk zu wählen.

2 Drücken Sie [OK]. Die Netzwerk Anzeige erscheint.

3 Wählen Sie TCP/IP Einstell. und drücken Sie [OK]. Das Menü TCP/IP Einstell. erscheint.

TCP/IP: 01 Aus 02 *Ein

IPv4 einstellen: ◆ OK 01 DHCP 02 Auto-IP 03 IP-Adresse [ Beenden ]

TCP/IP (TCP/IP aktivieren/deaktivieren)

Das TCP/IP System bezieht sich auf das Internet System, welches mit 5-Schichten Struktur arbeitet. Diese besteht aus der Schnittstellen-Schicht, der Verbindungs-Schicht, der Netzwerk-Schicht, der Transport-Schicht und der Anwendungs-Schicht.

Die Schnittstellen-Schicht ist die wichtigste im TCP/IP System, welches eine abstrakte Schnittstelle zur Verfügung stellt, die nicht von der Verbindung zur Netzwerk-Schicht abhängig ist. Das bedeutet, dass das Netzwekmodul diese abstrakte Schnittstelle benutzen kann, so dass die Netzwerk-Pakete in der Verbindungs-Schicht vor und zurück getauscht werden können.

1 Im Menü TCP/IP Einstell. drücken Sie △ oder ∇, um TCP/IP zu wählen.
2 Drücken Sie [OK]. Das Menü TCP/IP erscheint.

3 Mit den Tasten △ oder ▽ TCP/IP ein- oder ausschalten.

4 Drücken Sie [OK]. Die TCP/IP Einstellungen sind gespeichert und das TCP/IP Menü erscheint.

TCP/IP IPv4 Einstellungen

Hier gelangen Sie in die TCP/IP (IPv4) Einstellungen.

1 Im Menü TCP/IP Einstell. drücken Sie △ oder ∇, um IPv4 einstellen zu wählen.
2 Drücken Sie [OK]. Das Menü IPv4 einstellen erscheint.

Folgende Punkte sind unter TCP/IP (IPv4) Einstellungen zu finden:

• DHCP Einstellungen
• Auto-IP (Automatische Festlegung der IP-Adresse)
• IP Adresse eingeben
- Subnetzmaske eingeben
- Gateway einstellen
- Bonjour einstellen

Wichtig Die Anzeige von DHCP, IP Adresses, Subnetzmaske, Gateway und Bonjour Menüs erfolgen nur, wenn TCP/IP aktiviert ist.

DHCP: 01 Aus 02 *Ein

DHCP Einstellungen

Bei DHCP (Dynamic Host Configuration Protocol) handelt es sich um ein Protokoll, welches automatisch alle erforderlichen Informationen zur Verbindung zwischen PC und Netzwerk (Internet) zuweist. Dies beinhaltet die IP Adresse des lokalen Knotens und des Standard-Routers (im eigenen Netz) und dem DNS (Domain Name System) Server. DHCP ist eine Erweiterung des BOOTP (Bootstrap) Start Protokolls.

1 Im Menü IPv4 einstellen drücken Sie △ oder ▽, um DHCP zu wählen.
2 Drücken Sie [OK]. Die DHCP Anzeige erscheint.

3 Mit den Tasten △ oder ▽ DHCP ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.

Auto-IP (Automatische Festlegung der IP-Adresse)

Dieses Protokoll wird für die automatische Zuweisung einer IP-Adresse verwendet, wenn Sie eine Verbindung mit einem kleinen Netzwerk herstellen, in dem kein DHCP-Server vorhanden ist. Wählen Sie eine Adresse aus dem Bereich zwischen 169.254.0.1 und 169.254.255.254 aus; sofern es in diesem Netzwerk kein anderes Gerät gibt, das die gewählte Adresse bereits verwendet, können Sie diese Adresse von nun an benutzen.

1 Im Menü IPv4 einstellen △ oder ▽ drücken, um Auto-IP zu wählen.
2 Drücken Sie [OK]. Die Anzeige Auto-IP erscheint.

Auto-IP:

01 Aus
02*Ein

3 Mit den Tasten △ oder ▽ Auto-IP ein- oder ausschalten.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.

IP Adresse eingeben

Eine IP Adresse ist die Anschrift von Druckern oder PCs im Netzwerk und ist in den IP-Paketen enthalten, die zum Senden oder Empfangen von Internet Daten benötigt werden. (IP Adressen können Empfangs- oder Ursprungs-Adressen sein.)

Eine IP Adresse ist eine Bit-Folge der Host-Adresse, welche den Computer (Host) im Netzwerk identifiziert und mit dem Netzwerk verbindet. Darüber wird das Netzwerk, indem sich der Computer, oder genauer die Netzwerkschnittstelle befindet, identifiziert. Die IP Adressen sind im Internet einmalig, so dass jeder Computer oder jede Schnittstelle zugeordnet werden kann.

Die IP Adressen, die unter IPv4 verwendet werden, haben eine feste Länge von 32 Bits.

Hinweis Falls Sie eine IP Adresse eingeben, stellen Sie sicher, dass DHCP auf Aus steht.

1 Im Menü IPv4 einstellen drücken Sie △ oder ∇, um IP Adresse zu wählen.
2 Drücken Sie [OK]. Das Menü IP Adresse erscheint.

3 Mit den Pfeiltasten können Sie die IP Adresse eingeben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Eine Eingabe zwischen 000 und 255 ist möglich.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.

Subnetzmaske eingeben

Die Subnetzmaske ermöglicht die Erweiterung des Netzwerkadressteils der IP Adresse.

Die Subnetzmaske repräsentiert alle Netzwerkadressteile als 1 und alle Hostadressteile als 0. Die Anzahl der Bits im Präfix stellt die Länge der Netzwerk-Adresse dar. Die Bezeichnung "Präfix" bedeutet, dass etwas am Anfang hinzugefügt wird, bezeichnet also den ersten Teil der IP Adresse.

Wird eine IP Adresse geschrieben, kann die Länge der Netzwerkadresse durch die Präfix-Länge nach dem Schrägstrich (/) angezeigt werden. Zum Beispiel, "24" in der Adresse "133.210.2.0/24". Daher bezeichnet "133.210.2.0/24" die IP Adresse "133.210.2.0" mit einem 24-Bit Präfix des Netzwerkteils.

Dieser neue Netzwerk Adressteil (ursprünglich Teil der Hostadresse) macht es möglich, dass durch die Subnetzmaske auf eine Subnetz-Adresse verwiesen wird.

Hinweis Falls Sie eine Subnetzmaske eingeben, stellen Sie sicher, dass DHCP auf Aus steht.

1 Im Menü IPv4 einstellen drücken Sie △ oder ∇, um Subnetzmaske zu wählen.
2 Drücken Sie [OK]. Die Subnetzmaske Anzeige erscheint.

3 Mit den Pfeiltasten können Sie die Subnetzmaske eingeben.

Subnetzmaske: 123.145.167.123 Δ

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Eine Eingabe zwischen 000 und 255 ist möglich. Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.

Gateway einstellen

Das Gateway bezieht sich auf ein Gerät zur Protokollanpassung, damit Netzwerke mit unterschiedlichen Protokollen sich verbinden können.

So wird ein "Gateway" Gerät benötigt, um verschiedene geschlossene Netzwerke (mit eignen Protokollen) für das Internet über TCP/IP zu öffnen.

Installiert man ein Gateway, werden die Kommunikationsprotokolle und die Anzeigearten der Daten kompatibel.

In TCP/IP Netzwerken, werden mit dem Wort Gateway auch Router bezeichnet.

Hinweis Falls Sie ein Gateway eingeben, stellen Sie sicher, dass DHCP auf Aus steht.

1 Im Menü IPv4 einstellen drücken Sie △ oder ∇, um Standard Gateway zu wählen.

2 Drücken Sie [OK]. Die Standard Gateway Anzeige erscheint.

3 Mit den Pfeiltasten können Sie das Standard Gateway eingeben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Eine Eingabe zwischen 000 und 255 ist möglich.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.

Bonjour einstellen

Bonjour, auch als Null-Konfigurations-Netzwerk bekannt, ist ein Dienst, der automatisch Computer, Geräte und Dienste in einem Netzwerk erkennt.

Da es sich bei Bonjour um ein Standard-Industrieprotokoll handelt, können sich alle Geräte ohne die Eingabe einer IP Adresse oder eines DNS Servers erkennen.

Bonjour sendet und empfängt Netzwerkpakete über den UDP Port 5353. Ist eine Firewall aktiv, muss sicher sein, dass der UDP Port 5353 geöffnet bleibt, so dass Bonjour korrekt arbeiten kann. Einige Firewalls weisen Bonjour Pakete ab. Falls Bonjour nicht zuverlässig arbeitet, prüfen Sie die Firewall Einstellungen und stellen Sie sicher, dass als Ausnahme Bonjour Pakete akzeptiert werden. Wird Bonjour unter Windows XP Service Pack 2 oder später installiert, ist die Windows Firewall für Bonjour korrekt eingestellt.

1 Im Menü IPv4 einstellen drücken Sie △ oder ∇, um Bonjour zu wählen.
2 Drücken Sie [OK]. Die Bonjour Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die automatische Erkennung von Bonjour ein- oder ausschalten.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv4 einstellen erscheint.

IPv6 einstellen (Einstellungen für IPv6)

Hier gelangen Sie in die TCP/IP (IPv6) Einstellungen.

TCP/IP (IPv6) basiert auf dem Internetprotokoll TCP/IP (IPv4). IPv6 ist die nächste Generation des Internetprotokolls und vergrößert den verfügbaren Adressraum, so dass das Problem des Engpasses von Netzwerkadressen gelöst wird. Zusätzlich wurden neue Sicherheitsstandards und bevorzugte Datenübertragung implementiert.

1 Im Menü TCP/IP Einstell. drücken Sie △ oder ∇, um IPv6 einstellen zu wählen.
2 Drücken Sie [OK]. Das Menü IPv6 einstellen erscheint.

Folgende Punkte sind unter TCP/IP (IPv6) Einstellungen zu finden:

• TCP/IP (IPv6) de/aktivieren
• RA (Stateless) Einstellungen
• DHCPv6 Einstellungen

Wichtig Die RA (Stateless) und DHCPv6 Menüoptionen werden nur angezeigt, wenn TCP/IP (IPv6) aktiviert ist.

TCP/IP (IPv6) de/aktivieren

Geben Sie an, ob TCP/IP (IPv6) benutzt werden soll.

1 Im Menü IPv6 einstellen drücken Sie △ oder ∇, um TCP/IP (IPv6) zu wählen.
2 Drücken Sie [OK]. Das Menü TCP/IP (IPv6) erscheint.

3 Mit den Tasten △ oder ▽ TCP/IP (IPv6) ein- oder ausschalten.
4 Drücken Sie [OK]. Die TCP/IP Einstellungen sind gespeichert und das IPv6 einstellen Menü erscheint.

Ein IPv6 Router überträgt Informationen wie ein globales Adress-Präfix über ICMPv6. Diese Information nennt man Router Advertisement (RA).

ICMPv6 steht für Internet Control Message Protocol und ist als ein IPv6 Standard in der RFC 2463 "Internet Control Message Protocol (ICMPv6) des Internet Protocol Version 6 (IPv6) definiert".

1 Im Menü IPv6 einstellen drücken Sie △ oder ▽, um RA(Stateless) zu wählen.
2 Drücken Sie [OK]. Die RA(Stateless) Anzeige erscheint.

3 Mit den Tasten △ oder ▽ RA (Stateless) ein- oder ausschalten.

4 Drücken Sie [OK]. Die RA (Stateless) Einstellungen sind gespeichert und das IPv6 einstellen Menü erscheint.

DHCPv6 Einstellungen

DHCPv6 ist das Protokoll der automatischen Adresszuweisung der nächsten Generation und unterstützt IPv6. Es verlängert das BOOTP Startprotokoll, welches die Protokolle zum Austausch von Konfigurationen zwischen Host-PCs und dem Netzwerk definiert.

DHCPv6 erlaubt dem DHCP Server die erweiterten Funktionalitäten zum Senden von Konfigurationsparametern zu einem IPv6 Knoten. Da die Netzwerkadressen automatisch zugewiesen werden, ist die Belastung im IPv6 Knoten reduziert, da die Kontrolle der Adresszuweisung für den Administrator deutlich erleichtert ist.

1 Im Menü IPv6 einstellen drücken Sie △ oder ▽, um DHCPv6 zu wählen.
2 Drücken Sie [OK]. Die DHCPv6 Anzeige erscheint.

DHCPv6: 0 1 Aus 0 2 *Ein OK

3 Mit den Tasten △ oder ▽ DHCPv6 ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü IPv6 einstellen erscheint.

Allg. Einstell.: ◆ OK 01 Sprache 02 Datumseinstell. 03 Warnton [ Beenden ]

Sprache: 0'1 *English 0 2 Deutsch 0 3 Français

Gerät allgemein (Einstellung allgemeiner Parameter)

Wählt und verändert die Funktionsweise des Druckers.

Folgende Punkte sind unter Gerät allgemein zu finden:

• Anzeigesprache wählen
• Datumseinstell. (Einstellungen für Datum und Uhrzeit)
• Warnton einstellen
  • Helligkeit der Anzeige
  • Verhalten bei Fehlern
  • Farbtoner leer (Einstellung für zu Ende gehenden Toner)
• Zeitschalter verändern

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um Allg. Einstell. auszuwählen.
3 Drücken Sie [OK]. Das Allg. Einstell. Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Anzeigesprache wählen

Wie nachfolgend beschrieben kann eingestellt werden, in welcher Sprache die Meldungen der Anzeige dargestellt werden sollen. Wahlweise können auch Meldungen in anderen Sprachen geladen werden. Nähere Auskünfte hält der Kundendienst bereit.

1 Im Menü Allgemeine Einstellungen drücken Sie △ oder ∇, um Sprache zu wählen.
2 Drücken Sie [OK]. Die Sprache Anzeige erscheint und listet die möglichen Sprachen auf.

Folgende Sprachen sind möglich:

English
Deutsch
Français
Español
Italiano
Nederlands
Русский
Português

Folgende optionalen Sprachen sind möglich:

Optionale Sprachen Anzeige
Türkisch Türkçe
Griechisch Ελληνικά
Polnisch Polski
Czeschich	Česky
Ungarisch Magyar
Finisch Suomi
Hebräisch
Arabisch
Schwedisch Svenska
Dänisch Dansk
Norwegisch Norsk
Romänisch	Română
Portugiesisch (Portugal) Português

Wurden optionale Sprachen vom Kundendienst geladen, so erscheinen diese anstatt Português.

3 Mit den Tasten △ oder ▽ die gewünschte Sprache aufrufen.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü für allgemeine Einstellungen erscheint.

Datumseinstell. (Einstellungen für Datum und Uhrzeit)

Legt Datum und Uhrzeit fest.

Die Datumseinstellungen umfassen die folgenden Werte:

• Datum (Datumseinstellung)
- Zeit (Uhrzeiteinstellung)
- Datumsformat (Festlegung des Datumsformates)

1 Im Menü Allgemeine Einstellungen △ oder ▽ drücken, um Datumseinstell. zu wählen.

2 Drücken Sie [OK]. Die Anzeige Datumseinstell. erscheint.

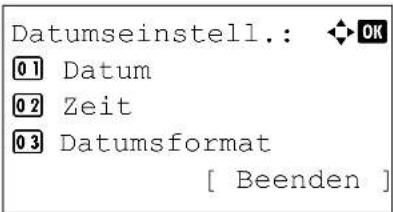

Datumseinstell.: 01 Datum 02 Zeit 03 Datumsformat [ Beenden ]

Datum: Jahr Monat Tag JJJJ/MM/TT [ Beenden ]

Datum (Datumseinstellung)

1 Im Menü Datumseinstell. △ oder ▽ drücken, um Datum zu wählen.
2 Drücken Sie [OK]. Die Anzeige Datum erscheint.

3 Mit den Pfeiltasten können Sie Jahr, Monat und Tag eingeben.

Zeit: Stunde Min. Sek. 11 : 45 : 50 [ Beenden ]

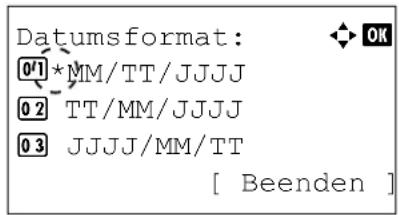

Datumsformat: 01 *MM/TT/JJJJ 02 TT/MM/JJJJ 03 JJJJ/MM/TT [ Beenden ]

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Datumseinstell. erscheint.

Zeit (Uhrzeiteinstellung)

1 Im Menü Datumseinstell. △ oder ▽ drücken, um Zeit zu wählen.
2 Drücken Sie [OK]. Die Anzeige Zeit erscheint.

3 Mit den Pfeiltasten können Sie Stunde, Minute und Sekunde ändern. Mit ◁ und ▷ den Cursor nach rechts bzw. links verschieben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Datumseinstell. erscheint.

Datumsformat (Festlegung des Datumsformates)

Für die Darstellung des Datums stehen drei unterschiedliche Formate zur Verfügung.

1 Im Menü Datumseinstell. △ oder ▽ drücken, um Datumsformat zu wählen.
2 Drücken Sie [OK]. Die Anzeige Datumsformat erscheint.

3 Mit den Tasten △ oder ▽ das gewünschte Datumsformat wählen. Folgende Datumsformate können ausgewählt werden:

MM/TT/JJJJ

TT/MM/JJJJ

JJJJ/MM/TT

4 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü Datumseinstell. erscheint.

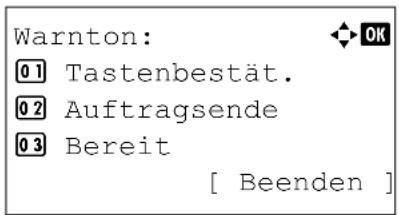

Warnton: 01 Tastenbestät. 02 Auftragsende 03 Bereit [ Beenden ]

Tastenbestät.: 01 Aus 02 *Pin

Auftragsende: 01 *Aus 02 Ein

Warnton einstellen

Der Drucker kann zur Benachrichtigung des Anwenders per Ton den Druckerstatus anzeigen. Dies ist sehr hilfreich, wenn der Anwender sich in einiger Entfernung zum Drucker aufhält.

Folgende Punkte sind unter Warnton zu finden:

• Tastenbestätigung
  • Auftragsende Nachricht
  • Ton bei Druckbereitschaft
  • Warnton bei Fehler

1 Im Menü Allgemeine Einstellungen △ oder ▽ drücken, um Warnton zu wählen.

2 Drücken Sie [OK]. Die Warnton Anzeige erscheint.

Tastenbestätigung

Wird Ein als Einstellung gewählt, wird immer ein Ton erzeugt, sobald eine Taste betätigt wird. Die Standardeinstellung ist Ein.

1 Im Menü Warnton drücken Sie △ oder ∇, um Tastenbestät. zu wählen.

2 Drücken Sie [OK]. Die Tastenbestät. Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die Tastenbestätigung ein- oder ausschalten.
4 Drücken Sie [OK]. Die Einstellung der Tastenbestätigung is beendet und das Warnton-Menü erscheint.

Auftragsende Nachricht

Wird An als Einstellung gewählt, wird immer ein Ton erzeugt, sobald ein Auftrag beendet wird.

Die Standardeinstellung ist Aus.

1 Im Menü Warnton drücken Sie △ oder ∇, um Auftragsende zu wählen.
2 Drücken Sie [OK]. Die Auftragsende Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die Auftragsende-Nachricht ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung der Auftragsende-Nachricht ist beendet und das Warnton-Menü erscheint.

Bereit: 01 *Aus 02 Ein

Fehler: 01 Aus 02 *Ein

Anzeigestärke: 01 Dunkler -2 02 Dunkler -1 03 *Normal 0

Ton bei Druckbereitschaft

Wird Ein als Einstellung gewählt, wird immer ein Ton erzeugt, sobald die Druckvorbereitung nach dem Einschalten beendet ist. Die Standardeinstellung ist Aus.

1 Im Menü Warnton drücken Sie △ oder ∇, um Bereit zu wählen.
2 Drücken Sie [OK]. Die Bereit Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die Bereit-Nachricht ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung der Bereit-Nachricht ist beendet und das Warnton-Menü erscheint.

Warnton bei Fehler

Wird Ein als Einstellung gewählt, wird immer ein Ton erzeugt, wenn ein Problem wie Papiermangel oder Papierstau während des Ausdrucks auftritt. Die Standardeinstellung ist Ein.

1 Im Menü Warnton drücken Sie △ oder ∇, um Fehler zu wählen.
2 Drücken Sie [OK]. Die Fehler Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die Fehler-Nachricht ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung der Fehler-Nachricht ist beendet und das Warnton-Menü erscheint.

Helligkeit der Anzeige

Sie können die Helligkeit der Anzeige verändern.

1 Im Menü Allgemeine Einstellungen △ oder ▽ drücken, um Anzeigestärke zu wählen.

2 Drücken Sie [OK]. Die AnzeigeAnzeigestärke erscheint und zeigt die möglichen Einstellungen.

Folgende Einstellungen sind möglich:

3 Mit den Tasten △ oder ▽ die gewünschte Anzeigestärke wählen.

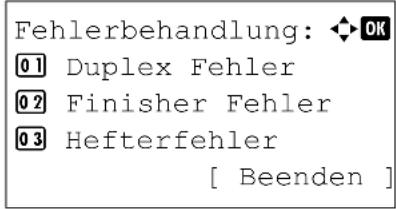

Fehlerbehandlung: ◆ OK 01 Duplex Fehler 02 Finisher Fehler 03 Hefterfehler [ Beenden ]

Duplex Fehler: 0'1 * 1-seitig 0 2 Anzeige Fehler

4 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü für allgemeine Einstellungen erscheint.

Verhalten bei Fehlern

Die Methoden für die Erkennung von Duplexdruckfehlern, Papierformat- und Papiersortenfehlern bei fester Papierquelle und anderen Fehlern lässt sich festlegen.

Folgende Punkte sind unter Fehlerbehandlung zu finden:

• Duplex Fehler
• Finisher Fehler (zur Festlegung, wann ein Finisher-Fehler auftritt)
• Hefterfehler (bestimmt, was bei einem Hefterfehler geschieht)
• Heftgrenze (zur Festlegung, wann die Anzahl der Blätter die Heftgrenze übersteigt)
• Lochbehält.voll (gibt an, wann der Locherbehälter voll ist)
• Format-/Medientyp-Fehler bei fester Papierquelle
• Univ.zuf. leer (Warnung, wenn die Universalzufuhr leer ist)

1 Im Menü Allgemeine Einstellungen △ oder ▽ drücken, um Fehlerbehandlung zu wählen.

2 Drücken Sie [OK]. Die Fehlerbehandlung Anzeige erscheint.

Duplex Fehler

Wenn die Fehlererkennung für den Duplexdruck auf Anzeige Fehler steht und im Duplexbetrieb versucht wird, ungeeignete Papierformate und -sorten zu verarbeiten, erscheint im Display die Fehlermeldung Duplex deaktiviert. Gleichzeitig wird der Druckbetrieb unterbrochen.

Fehler anzei-gen	Wenn bei Erscheinen dieser Meldung einseitig weitergedruckt werden soll, auf [OK] drücken.Drücken Sie [Stopp], um den Druckvorgang abzubrechen.
1-seitig	Zum Ausdruck auf einseitigem Papier.

1 Im Menü Fehlerbehandlung △ oder ▽ drücken, um Duplex Fehler zu wählen.

2 Drücken Sie [OK]. Die Anzeige Duplex Fehler erscheint.

3 Drücken Sie △ oder ∇, um die Einstellung bei Duplex Fehler auszuwählen.

4 Drücken Sie [OK]. Die Einstellung wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Finisher Fehler (zur Festlegung, wann ein Finisher-Fehler auftritt)

Legen Sie fest, unter welchen Bedingungen eine Endbearbeitung (Heften, Lochen, Sortieren oder automatische Bilddrehung) für das ausgewählte Papierformat und/oder die ausgewählte Papiersorte nicht möglich ist.

Fehler anzei-gen	• Eine Meldung wird angezeigt, und der Druckvorgang wird abgebrochen.
Ignorie-ren	• Es wird keine Meldung angezeigt, und der Druckvorgang wird wie vorgesehen abgeschlossen.

Finisher Fehler: ◆ OK 01*Ignorieren 02 Anzeige Fehler

1 Im Menü Fehlerbehandlung △ oder ∇ drücken, um Finisher Fehler zu wählen.
2 Drücken Sie [OK]. Die Anzeige Finisher Fehler erscheint.

3 △ oder ▽ drücken, um die Einstellung für Finisher-Fehler auszuwählen.
4 Drücken Sie [OK]. Die Einstellung wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Hefterfehler (bestimmt, was bei einem Hefterfehler geschieht)

Diese Einstellung kann festgelegt werden, wenn ein optionaler Dokument-Finisher installiert ist.

Hier bestimmen Sie, was geschieht, wenn der Vorrat an Heftklammern erschöpft ist und die Meldung Heftklammern nachfüllen beim Heften angezeigt wird.

Fehler anzei-gen	• Eine Meldung wird angezeigt, und der Druckvorgang wird abgebrochen. Nach dem Auffüllen von Heftklammern wird der Druckvorgang automatisch fortgesetzt.
Ignorie-ren	• Es wird eine Meldung angezeigt. Der Druckvorgang wird wie vorgesehen, aber ohne Heftung abgeschlossen.

Hefterfehler: 01*Ignorieren 02 Anzeige Fehler

1 Im Menü Fehlerbehandlung △ oder ▽ drücken, um Hefterfehler zu wählen.
2 Drücken Sie [OK]. Die Anzeige Hefterfehler erscheint.

3 △ oder ▽ drücken, um die Einstellung für Hefterfehler auszuwählen.
4 Drücken Sie [OK]. Die Einstellung wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Heftgrenze (zur Festlegung, wann die Anzahl der Blätter die Heftgrenze übersteigt)

Bestimmt, wie groß die Anzahl bedruckter Blätter ist, ab der eine Heftung nicht mehr möglich ist.

Fehler anzei-gen	• Eine Meldung wird angezeigt, und der Druckvorgang wird abgebrochen.
Ignorie-ren	• Es wird keine Meldung angezeigt, und der Druckvorgang wird ohne Heftung abgeschlossen.

Heftgrenze: 0'1* Ignorieren 02 Anzeige Fehler

1 Im Menü Fehlerbehandlung △ oder ▽ drücken, um Heftgrenze zu wählen.
2 Drücken Sie [OK]. Die Anzeige Heftgrenze erscheint.

3 △ oder ▽ drücken, um die Einstellung für Fehler durch Überschreiten der Heftgrenze auszuwählen.
4 Drücken Sie [OK]. Die Einstellung wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Lochbehält.voll (gibt an, wann der Locherbehälter voll ist)

Dieser Parameter kann festgelegt werden, wenn auf dem optionalen 3.000-Blatt-Dokument-Finisher eine Lochereinheit installiert ist. Hier bestimmen Sie, was geschieht, wenn der Locherbehälter voll ist und die Meldung Locherbehälter leeren beim Lochen angezeigt wird.

Fehler anzei-gen	• Eine Meldung wird angezeigt, und der Druckvorgang wird abgebrochen. Der Druckvorgang wird automatisch fortgesetzt, sobald der Locherbehälter geleert und wieder in die Lochereinheit eingesetzt wurde.
Ignorie-ren	• Es wird eine Meldung angezeigt. Der Druckvorgang wird wie vorgesehen, aber ohne Lochung abgeschlossen.

Lochbehält.voll: 0'1* Ignorieren 02 Anzeige Fehler

1 Im Menü Fehlerbehandlung drücken Sie △ oder ▽, um Lochbehält. voll zu wählen.
2 Drücken Sie [OK]. Die Anzeige Lochbehält. voll erscheint.

3 △ oder ▽ drücken, um die Einstellung für einen vollen Locherbehälter auszuwählen.

4 Drücken Sie [OK]. Die Einstellung wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Falsches Papier: ◆ OK 01*Weiter 02 Anzeige Fehler

Univ.zuf. leer: 01 *Aus 02 Ein

Format-/Medientyp-Fehler bei fester Papierquelle

Stellen Sie diese Einstellung auf Weiter wenn der Ausdruck fortgesetzt werden soll, auch wenn Papierformat oder Medientyp nicht mit der Papierquelle übereinstimmen. Bei der Einstellung Anzeige Fehler wird eine Fehlermeldung angezeigt.

1 Im Menü Fehlerbehandlung drücken Sie △ oder ∇, um Falsches Papier zu wählen.
2 Drücken Sie [OK]. Die Falsches Papier Anzeige erscheint.

3 Drücken Sie △ oder ▽, um die Einstellung Falsches Papier auszuwählen.

4 Drücken Sie [OK]. Die Einstellung wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Univ.zuf. leer (Warnung, wenn die Universalzufuhr leer ist)

Stellen Sie diesen Parameter auf Ein, wenn die Universalzufuhr als voreingestellte Papierquelle konfiguriert wurde und eine Fehlermeldung angezeigt werden soll, sobald die Universalzufuhr kein Papier mehr enthält. Soll keine Fehlermeldung angezeigt werden, dann wählen Sie die Einstellung Aus.

Die Einstellung Ein ermöglicht die Anzeige der entsprechenden Fehlermeldung, wenn die Universalzufuhr leer ist.

1 Im Menü Fehlerbehandlung △ oder ▽ drücken, um Univ. zuf. leer zu wählen.
2 Drücken Sie [OK]. Das Menü Univ. zuf. leer erscheint.

3 △ oder ▽ drücken, um die Einstellung für die Meldung einer leeren Universalzufuhr auszuwählen.
4 Drücken Sie [OK]. Die Einstellung für Univ.zuf. leer wird übernommen, und die Anzeige Fehlerbehandlung erscheint.

Farbtoner leer (Einstellung für zu Ende gehenden Toner)

Sie können festlegen, ob die Meldung Toner ersetzen. Neu hinzugefügte Aufträge werden in schwarz/weiß gedruckt. angezeigt werden soll, sobald der Cyan-, der Magenta- oder der Gelb-Toner zu Ende geht.

Druck stoppen	Wenn ein Farbtoner zu Ende geht, wird die Meldung Toner ersetzen angezeigt, und der Druckvorgang wird abgebrochen. Angegebenen Toner ersetzen.
S/W drucken	Wenn ein Farbtoner zu Ende geht, wird die Meldung Toner ersetzen. Neu hinzugefügte Aufträge werden in schwarz/weiß gedruckt. angezeigt.• Um im Schwarzweißmodus zu drucken, [OK] drücken.

Farbtoner leer: 01 Druck stoppen 02 *$/W drucken

1 Im Menü Allgemeine Einstellungen △ oder ▽ drücken, um Farbtoner leer zu wählen.
2 Drücken Sie [OK]. Die Anzeige Farbtoner leer erscheint.

3 △ oder ▽ drücken, um die Einstellung für den Fall auszuwählen, dass der Farbtoner zu Ende geht
4 Drücken Sie [OK]. Die Einstellung wird gespeichert, und das Menü für allgemeine Einstellungen erscheint.

Zeitschalter verändern

Die folgenden Einstellungen bestimmen zeitgesteuerte Abläufe wie Seitenvorschub oder Ruhemodus.

Folgende Punkte sind unter Timer Einstell. zu finden:

• Fehlerlöschzeit (Zeit bis zur automatischen Fortsetzung einstellen)
• Zeit bis Ruhemodus
• Zeit bis Rückstellung des Bedienfeldes
• Seitenvorschub Timeout
  • Auto. Fehlerlöschzeit
  • Auto Ruhe (Aktivieren des Ruhemodus)
  • Bedienfeld Einstellungen zurücksetzen

1 Im Menü Allgemeine Einstellungen △ oder ▽ drücken, um Timer Einstell. zu wählen.

2 Drücken Sie [OK]. Das Menü Timer Einstell. erscheint.

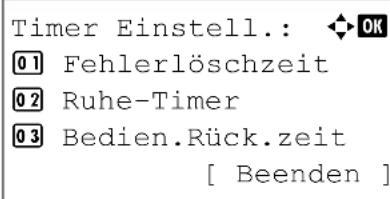

Timer Einstell.: ◆ OK 01 Fehlerlöschzeit 02 Ruhe-Timer 03 Bedien.Rück.zeit [ Beenden ]

Fehlerlöschzeit (Zeit bis zur automatischen Fortsetzung einstellen)

Falls Auto Fehlerlösch. auf Ein steht und ein Fehler tritt auf, der das Weiterdrucken erlaubt, so gibt diese Einstellung die Zeitspanne an, wann der Ausdruck wieder aufgenommen wird. Die Standardeinstellung beträgt 30 Sekunden.

1 Im Menü Timer Einstell. drücken Sie △ oder ▽, um Fehlerlöschzeit zu wählen.
2 Drücken Sie [OK]. Die Fehlerlöschzeit Anzeige erscheint.

Fehlerlöschzeit: OK (5 - 495) 30 Sek.

Ruhe-Timer: (1 - 240) 15 Min. ▲ OK

Bedien.Rück.zeit: ◆ OK (5 - 495) 90 Sek. ▲

3 Mit den Pfeiltasten können Sie die Zeit eingeben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Mit ◁ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Zeit bis Ruhemodus

Sobald der Ruhemodus auf Ein steht, kann die Zeitspanne zum Aktivieren des Ruhemodus eingestellt werden. Dieser wird aktiviert, wenn der Drucker über längere Zeit keine Daten erhält. Der Drucker kehrt in den Normalzustand zurück, wenn ein Druckauftrag eingeht, [OK] gedrückt wird oder eine der äußeren Abdeckungen geöffnet wird. Das Standard-Timeout beträgt 15 Minuten.

Hinweis Die Farbkalibrierung wird automatisch ausgeführt, bevor der Drucker bereit ist.

1 Im Menü Timer Einstell. drücken Sie △ oder ∇, um Ruhe-Timer zu wählen.
2 Drücken Sie [OK]. Die Ruhe-Timer Anzeige erscheint.

3 Mit den Pfeiltasten können Sie die Zeit eingeben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Mit ◁ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Zeit bis Rückstellung des Bedienfeldes

Steht die Auto Bedienrück. auf Ein, kann hier die Zeitspanne bis zur Rückstellung des Bedienfeldes festgelegt werden.

Die Standardeinstellung lautet 90 Sekunden.

1 Im Menü Timer Einstell. drücken Sie △ oder ▽, um Bedien.Rück.zeit zu wählen.
2 Drücken Sie [OK]. Die Bedien.Rück.zeit Anzeige erscheint.

3 Mit den Pfeiltasten können Sie die Zeit eingeben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern. Mit ◁ und ▷ den Cursor nach rechts bzw. links verschieben.

FormFeed TimeOut: ◆ OK (5 - 495) 30 Sek. △

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Seitenvorschub Timeout

Wenn der Drucker während einer bestimmten Zeitspanne keine Daten erhält, stellt er einen Zeitüberlauf fest und gibt die aktuelle Schnittstelle frei. Eventuell im Puffer befindliche Daten werden ausgedruckt und die betreffende Seite wird ausgegeben.

Die Standardeinstellung beträgt 30 Sekunden.

1 Im Menü Timer Einstell. drücken Sie △ oder ∇, um Formfeed-Timeout zu wählen.
2 Drücken Sie [OK]. Die Formfeed-Timeout Anzeige erscheint.
3 Mit den Pfeiltasten können Sie die Zeit eingeben.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Auto. Fehlerlöschzeit

Wenn ein Fehler auftritt, der jedoch den Druckbetrieb nicht behindert, werden nach Ablauf einer bestimmten Zeitspanne die nächsten empfangenen Daten automatisch ausgedruckt.

Wenn der Drucker beispielsweise von mehreren Personen gemeinsam im Netzwerk genutzt wird und eine dieser Personen einen der nachfolgenden Fehler verursacht, können die von einer anderen Person im Anschluss daran übertragenen Daten nach Ablauf einer bestimmten Zeitspanne gedruckt werden. Ab Werk ist diese Option deaktiviert (Aus).

Eine automatische Wiederaufnahme des Druckbetriebs erfolgt nach folgenden Fehlern:

• Speicher voll.
• Drucküberlauf.
• KPDL Fehler.
• Falsche Konto-ID.
• Kontofehler.
  • Durch Kostenstellen verhindert.
• Duplexdruck auf Papier nicht möglich.
• Kostenstellenlimit überschritten.
• Keine Mehrfachkopie.
  • Auftrag ungespeichert.

Zur Einstellung der automatischen Fehlerlöschzeit siehe Fehlerlöschzeit (Zeit bis zur automatischen Fortsetzung einstellen) auf Seite 4-81.

1 Im Menü Timer Einstell. drücken Sie △ oder ∇, um Fehlerlöschzeit zu wählen.

Auto. Fehlerlöschzeit : 01 * Aus 02 Ein

2 Drücken Sie [OK]. Die Auto. Fehlerlöschzeit Anzeige erscheint.

3 Mit den Tasten △ oder ▽ die Fehlerlöschung ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Auto Ruhe (Aktivieren des Ruhemodus)

Der Drucker verfügt über einen Sleep-Timer, der bewirkt, dass weniger Strom verbraucht wird, wenn der Drucker gerade nicht druckt und auch keine Druckdaten eingehen oder verarbeitet werden. Die Standardeinstellung ist Ein.

Siehe auch Ruhe-Timer Einstellung, damit die Zeitspanne bis zum Ruhemodus einzustellen.

Ruhemodus: 01 Aus 02 *Ein

1 Im Menü Timer Einstell. drücken Sie oder , um Ruhemodus zu wählen.
2 Drücken Sie [OK]. Die Ruhemodus Anzeige erscheint.

3 Mit den Tasten △ oder ▽ den Ruhemodus ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Bedienfeld Einstellungen zurücksetzen

Die automatische Rückstellung des Bedienfeldes stellt die Grundeinstellungen nach einer festgelegten Zeit der Nicht-Benutzung wieder her. Die Standardeinstellung ist Ein.

Für die Einstellung der Zeitspanne bis zur Grundstellung, siehe nächster Abschnitt Zeit bis Rückstellung des Bedienfeldes auf Seite 4-82.

1 Im Menü Timer Einstell. drücken Sie △ oder ∇, um Auto Bedienrück. zu wählen.
2 Drücken Sie [OK]. Die Auto Bedienrück. Anzeige erscheint.

Auto Bedienrück.: ◆ OK 01 Aus 02 *Ein

3 Mit den Tasten △ oder ▽ die Auto Bedienrückstellung ein- oder ausschalten.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Timer Einstellung erscheint.

Sicherheits Einstellungen

Sicherheitsfunktionen können aktiviert werden, um den Drucker und die Druckdaten zu schützen.

Wichtig Zur Nutzung von Sicherheitsfunktionen muss eine Administrator ID und ein Administrator Passwort eingegeben werden. Für Informationen zur Eingabe siehe Administrator Einstellungen auf Seite 4-102.

Folgende Punkte sind unter Sicherheit zu finden:

• Netzwerk-Sicherheits Einstellungen
• Schnittstelle sperren
• Datensicherheit

Hinweis Das Menü für Datensicherheit wird in Verbindung mit dem optionalen Data Security Kit (E) verwendet. Weitere Informationen entnehmen Sie dem Data Security Kit (E) Operation Guide.

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um Sicherheit auszuwählen.
3 Drücken Sie [OK]. Die Admin. ID Anzeige erscheint.

Admin. ID: (1 - 16 Stellen) 0123456789 [Rücktast] [ Weiter ]

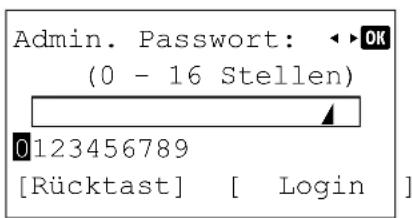

Admin. Password: ◀ OK (0 - 16 Stellen) 0123456789 [Rücktast] [ Login ]

Sicherheit: 0 1 Netzwerk Sicherh. 0 2 Interface block. 0 3 Sicherheitsstufe [ Beenden ]

4 Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

5 Drücken Sie [Weiter] ([Rechte Auswahl-Taste]). Die Admin. Passwort Anzeige erscheint.

6 Geben Sie das Administrator Kennwort ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

7 Drücken Sie [Login] ([Rechte Auswahl-Taste]). Wurde die ID und das Kennwort korrekt eingegeben, erscheint das Sicherheitsmenü. Wurde die ID und das Kennwort falsch eingegeben, erscheint die Admin. ID Anzeige. (Sie befinden sich nun wieder bei Schritt 3.)

Netzwerksicherh.: OK 01 Netware 02 AppleTalk 03 IPP [ Beenden ]

Netware: 01 Aus/Ein 02 Frame Typ [ Beenden ]

Netzwerk-Sicherheits Einstellungen

Die folgenden Einstellungen verändern die Sicherheitseinstellungen für das jeweilige Protokoll.

Wichtig Fragen Sie Ihren Netzwerk-Administrator nach den korrekten Netzwerkeinstellungen.

Folgende Punkte sind unter Sicherheit zu finden:

• NetWare Einstellungen
- AppleTalk Einstellungen
- IPP Einstellungen
- SSL-Server Einstellungen
- IPSec Einstellungen

1 Im Menü Sicherheit drücken Sie △ oder ∇, um Netzwerksicherh. zu wählen.
2 Drücken Sie [OK]. Die Netzwerksicheheit Anzeige erscheint.

NetWare Einstellungen

Als NetWare bezeichnet man ein PC-basiertes Betriebssystem speziell für Server. NetWare ist ein Client-Server System, das mit einem NetWare Betriebssystem für Server und speziellen Client Modulen auf PCs mit MS-DOS, OS/2 oder Windows arbeitet. Die Basis Netzwerk-Schicht benutzt als Protokoll ein NetWare eigenes IPX-Protokoll (Internetwork Packet eXchange)/SPX (Sequenced Packet eXchange), unterstützt aber auch TCP/IP.

Die Eigenschaften des NetWare Betriebssystems sind speziell für Server ausgelegt, anders als Windows NT oder Unix. Die minimale Bedienung des Servers kann auch von einer NetWare Konsole aus erfolgen. Server- und Datei-Management wird über Management Tools vom Client ausgeführt. Alle Treiber und Protokollebenen bestehen in Form von Modulen, genannt NetWare Loadable Modules (NLMs). Die Möglichkeit der NLMs dynamisch und flexibel Daten zu tauschen, ist einer der großen Vorteile.

Folgende Punkte sind unter NetWare zu finden:

• NetWare aus-/einschalten
- Frame-Typ einstellen

1 Im Menü Sicherheit drücken Sie △ oder ▽, um Netware zu wählen.

2 Drücken Sie [OK]. Die NetWare Anzeige erscheint.

SSL: 01 *Aus 02 Ein

NetWare aus-/einschalten

Schalten Sie hier NetWare aus oder ein. Die Standardeinstellung ist Aus.

1 Im Menü Netware drücken Sie △ oder ▽, um Aus/Ein zu wählen.
2 Drücken Sie [OK]. Die Netware Anzeige erscheint.

3 Mit den Tasten △ oder ▽ Netware ein- oder ausschalten.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Netware erscheint.

Frame-Typ einstellen

Geben Sie den NetWare Frame Typ an. Frame ist eine Bezeichnung für ein Datenpaket in einem Netzwerk. Die Standardeinstellung ist Autom..

Wichtig Diese Anzeige erscheint nur, wenn Netware auf Ein steht.

1 Im Menü Netware drücken Sie △ oder ∇, um Frame Typ zu wählen.
2 Drücken Sie [OK]. Die Frame-Typ Anzeige erscheint.

Folgende Frame Typen sind erlaubt:

Autom.

802.3

Ether-II

802.2

SNAP

3 Drücken Sie △ oder ▽, um einen Frame Typ auszuwählen.
4 Drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Netware erscheint.

Frame Typ: 01 * Autom. 02 802.3 03 Ether-II

AppleTalk: 01 Aus 02 *Ein

IPP: 01 *Aus 02 Ein

AppleTalk Einstellungen

AppleTalk ist ein Kommunikationsprotokoll hauptsächlich zwischen Macintosh Computern und bezieht sich auf das Mac Netzwerk-Betriebssystem.

AppleTalk weist 24-Bit Netzwerkadressen zu (ein 16-Bit Netzwerkblock und eine 8-Bit Knotenadresse). Diese identifizieren Geräte wie Drucker oder Computer im Netzwerk.

Beim Einschalten wird ein Rundsendesignal ins Netzwerk geschickt und die Adressen und Namen werden automatisch zugewiesen. Die Standardeinstellung ist Ein.

1 Im Menü Netzwerksicherh. drücken Sie △ oder ∇, um AppleTalk zu wählen.
2 Drücken Sie [OK]. Die AppleTalk Anzeige erscheint.

3 Mit den Tasten △ oder ▽ AppleTalk ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die Netzwerksicherheit Anzeige erscheint.

IPP Einstellungen

IPP (Internet Printing Protocol) ist ein Standard, der TCP/IP Netzwerke wie das Internet benutzt, um Druckaufträge zwischen PCs und Druckern zu verschicken.

IPP ist eine Erweiterung des HTTP Protokolls. Dieses wird zur Darstellung von Webseiten benutzt und erlaubt den Druck durch Router auf entfernte Drucker. IEs unterstützt sowohl die HTTP Authentifizierung mit SSL Servern als auch mit Client PCs und bietet auch Verschlüsselung. Die Standardeinstellung ist Aus.

1 Im Menü Netzwerksicherh. drücken Sie △ oder ∇, um IPP zu wählen.
2 Drücken Sie [OK]. Die IPP Anzeige erscheint.

3 Mit den Tasten △ oder ▽ IPP ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die Netzwerksicherheit Anzeige erscheint.

SLL Einstellung: OK 01 SSL 02 IPP over SSL 03 HTTPS [ Beenden ]

SSL-Server Einstellungen

SSL (Secure Sockets Layer) bezieht sich auf ein Protokoll zum Verschlüsseln von Informationen, die über das Netzwerk gesendet werden. SSL wird zum Verschlüsseln von Daten im WWW oder von FTP Dateien benutzt.. Daher können private Informationen wie Kreditkarten-Nummern, Firmen-Geheimnisse oder andere Informationen sicher gesendet und empfangen werden.

SSL Server benutzen das Protokoll, um Server und Clients zu authentifizieren.

Folgende Punkte sind unter SSL Einstellung zu finden:

- SSL Server Detail Einstellungen

- IPP over SSL Einstellung

- HTTPS (SSL Server HTTPS Einstellungen)

1 Im Menü Netzwerksicherh. drücken Sie △ oder ∇, um SLL Einstellung zu wählen.
2 Drücken Sie [OK]. Das Menü SLL Einstellung erscheint.

SSL Server Detail Einstellungen

Wählen Sie die SSL Server Einstellungen aus.

Folgende Punkte sind unter SSL zu finden:

• SSL aus-/einschalten
  • Verschlüsselungs Einstellungen

SSL: 01 Aus/Ein 02*Verschlüsseln [ Beenden ]

1 Im Menü SSL Einstellungen drücken Sie △ oder ∇, um SSL zu wählen.
2 Drücken Sie [OK]. Die SSL Anzeige erscheint.

SSL: 01 *Aus 02 Ein

SSL aus-/einschalten

Schalten Sie hier SSL aus oder ein. Die Standardeinstellung ist Aus.

1 Im Menü SSL drücken Sie △ oder ▽, um Aus/Ein zu wählen.

2 Drücken Sie [OK]. Die SSL Anzeige erscheint.

3 Drücken Sie △ oder ▽, um SSL Server ein- oder auszuschalten.
4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die SSL Anzeige erscheint.

Verschlüsseln: 01 AES 02 DES 03 3DES [ Fertig ]

Verschlüsselungs Einstellungen

Wählen Sie die Verschlüsselungsmethode des SSL Servers aus.

1 Im Menü SSL drücken Sie △ oder ∇, um Verschlüsseln zu wählen.
2 Drücken Sie [OK]. Die Verschlüsseln Anzeige erscheint.

3 Drücken Sie △ oder ∇, um die Eingabemarke auf die gewünschte Verschlüsselungsmethode zu bewegen. Bestätigen Sie mit [OK].

Folgende Punkte sind unter Verschüsseln zu finden:

AES (SSL Server AES Einstellungen)

AES (Advanced Encryption Standard) wurde entwickelt, um DES zu ersetzen, weil der DES Standard immer seltener benutzt wird. AES ist eine Block-Verschlüsselung mit 128-Bit Blöcken und SPN Struktur mit 3 wählbaren Schlüssellängen von 128, 192 und 256 Bits.

DES

DES (Data Encryption Standard) ist eine typische symmetrische Verschlüsselung, welche durch einen Algorithmus Daten in 64-Bit Blöcke teilt und diese dann mit einem 56-Bit Schlüssel verschlüsselt.

Wichtig Symetrische Verschlüsselung benutzt den gleichen Schlüssel zum Verschlüsseln und Entschlüsseln der Daten, also in beide Richtungen des Datenaustauschs. Daher muss der Schlüssel extrem sicher aufbewahrt werden, damit er nicht öffentlich wird.

3DES

3DES (Triple Data Encryption Standard) ist ein hoher Standard der Verschlüsselung, indem die DES Verschlüsselung dreimal wiederholt wird.

Ein Bestätigungssymbol (√) erscheint rechts der gewählten Verschlüsselungsmethode.

4 Nach der erfolgreichen Auswahl drücken Sie [Fertig] ([Rechte Auswahl-Taste]). Die Einstellungen werden übernommen und die SSL Anzeige erscheint.

Sobald die Verschlüsselungsmethode gewählt worden ist, erscheint ein Stern (*) am Anfang des Menüpunktes.

SSL: 01 Aus/Ein 02 *Verschlüsseln [ Beenden ]

IPP over SSL: 01 *Aus 02 Ein

IPP over SSL Einstellung

IPP over SSL ist eine Verschlüsselung, die SSL als Kommunikation zwischen Servern und Anwendern für Netzwerk-Druck benutzt. Um IPP over SSL zu benutzen, müssen Server und Client das Protokoll unterstützen. Die Standardeinstellung ist Aus.

1 Im Menü SSL Einstellungen drücken Sie △ oder ∇, um IPP over SSL zu wählen.
2 Drücken Sie [OK]. Die IPP over SSL Anzeige erscheint.

3 Mit den Tasten △ oder ▽ IPP over SSL ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die SSL Einstellung Anzeige erscheint.

HTTPS (SSL Server HTTPS Einstellungen)

HTTPS (HyperText Transfer Protocol Secure) ist ein Protokoll, das SSL Datenverschlüsselung, Mitteilungs-Authentifizierung und digitale Signatur zum HTTP Protokoll hinzufügt, um den Datenaustausch im WWW zwischen Servern und Clienten sicher zu ermöglichen.

S-HTTP ist ähnlich, aber HTTPS unterscheidet sich zum im SSL verwendeten Protokoll. Die Standardeinstellung ist Ein.

1 Im Menü SSL Einstellungen drücken Sie △ oder ∇, um HTTPS zu wählen.
2 Drücken Sie [OK]. Die HTTPS Anzeige erscheint.

HTTPS: 0 1 Aus 0 2 * Pin

3 Mit den Tasten △ oder ▽ HTTPS ein- oder ausschalten.
4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die SSL Einstellung Anzeige erscheint.

IPSec Einstellungen

IPSec (IP Security Protocol) ist ein Sicherheitsprotokoll, welches den Standard der IETF zum Authentifizieren und Verschlüsseln in der dritten Netzwerk-Schicht ermöglicht.

Es kann mit IPv4 und IPv6 verwendet werden.

Hinweis IPv4 benutzt 32-Bit IP-Adressen und IPv6 benutzt 128-Bit IP-Adressen.

Die Standardeinstellung ist Ein.

1 Im Menü Netzwerksicherh. drücken Sie △ oder ∇, um IPSec zu wählen.

IPSec: 01 Aus 02 *Pin OK

2 Drücken Sie [OK]. Die IPSec Anzeige erscheint.

3 Mit den Tasten △ oder ▽ IPSec ein- oder ausschalten.

4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die Netzwerksicherheit Anzeige erscheint.

Schnittstelle sperren

Diese Funktion kann zum Abschließen und damit zur Sicherung der Schnittstellen benutzt werden.

Folgende Punkte sind unter Interface block. zu finden:

• USB-Host Steckplatz sichern
• USB-Gerät Schnittstelle sichern
- Optionale Schnittstelle (NIC) sichern

1 Im Menü Sicherheit drücken Sie △ oder ∇, um Interface block zu wählen.

2 Drücken Sie [OK]. Das Menü Interface block. erscheint.

Interface block.: ◆ OK 01 USB Host 02 USB Gerät 03 Opt Schnittst. [ Beenden ]

USB-Host Steckplatz sichern

Der USB Speicher Steckplatz lässt sich abschließen und sichern. Die Standardeinstellung ist Entsperren.

1 Im Menü Interface block. drücken Sie △ oder ∇, um USB Host zu wählen.
2 Drücken Sie [OK]. Die USB-Host Anzeige erscheint.

USB-Host: 071 *Entsperren 02 Sperren

3 Drücken Sie △ oder ∇, um den USB-Host Steckplatz ein- oder auszuschalten.
4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die Interface blockieren Anzeige erscheint.

USB-Gerät: 01 *Entsperren 02 Sperren

USB-Gerät Schnittstelle sichern

Die USB-Schnittstelle kann abgeschlossen und gesichert werden. Die Standardeinstellung ist Entsperren.

1 Im Menü Interface block. drücken Sie △ oder ∇, um USB-Gerät zu wählen.
2 Drücken Sie [OK]. Die USB-Gerät Anzeige erscheint.

3 Drücken Sie △ oder ∇, um die USB-Schnittstelle ein- oder auszuschalten.

4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die Interface blockieren Anzeige erscheint.

Optionale Schnittstelle (NIC) sichern

Die Netzwerkschnittstelle kann abgeschlossen und gesichert werden. Die Standardeinstellung ist Entsperren.

Hinweis Opt. Schnittst. wird nur angezeigt, wenn eine optionale Schnittstelle eingebaut ist.

1 Im Menü Interface block. drücken Sie △ oder ∇, um Opt. Schnittst. zu wählen.
2 Drücken Sie [OK]. Die Opt. Schnittst. Anzeige erscheint.

Opt. Schnittst.: 07 *Entsperren 02 Sperren

3 Drücken Sie △ oder ∇, um die optionale Schnittstelle ein- oder auszuschalten.

4 Drücken Sie [OK]. Die Einstellungen werden übernommen und die Interface blockieren Anzeige erscheint.

Kostenstellen verwalten

Die Kostenstellenverwaltung erlaubt die Verwaltung der gedruckten Seiten nach Abteilungen und erfordert die Eingabe von Kostenstellen. Zur Nutzung von Kostenstellen muss eine Administrator ID und ein Administrator Passwort eingegeben werden.

Siehe auch Administartor Einstellungen zur Eingabe von ID und Kennwort.

Die Kostenstellenverwaltung ermöglicht folgende Funktionen:

• Verwaltung von bis zu 100 Abteilungen
- 8-stellige Kostenstellen von 1 bis 99999999.
- Einheitliche Druckverwaltung in einer Kostenstelle
- Zusammenführung der Druckmenge für jede Abteilung
• Vergabe von Drucklimits von 1 bis 9999999 Seiten.

Folgende Punkte sind unter Kostenst. setzen zu finden:

• Kostenstellen Eingabe und Einstellungen
• Konto- Bericht drucken
  • Jede Kostenstelle anzeigen
• Konto- Liste bearbeiten
• Verhalten bei Überschreiten der Druckbegrenzung
• Verhalten bei unbekannter Kostenstelle

Admin. ID: (1 - 16 Stellen) 0123456789 [Rücktast] [ Weiter ]

Admin. Password: • OK (0 - 16 Stellen) 0123456789 [Rücktast] [ Login ]

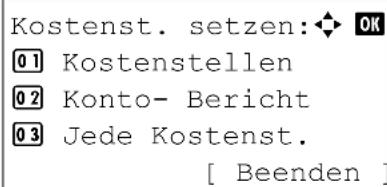

Kostenst. setzen: OK 01 Kostenstellen 02 Konto- Bericht 03 Jede Kostenst. [ Beenden ]

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ∇, um Kostenst. setzen auszuwählen. Danach drücken Sie [OK]. Die Admin. ID Anzeige erscheint.

3 Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK].

4 Danach drücken Sie [Weiter] ([Rechte Auswahl-Taste]). Die Admin. Passwort Eingabe Anzeige erscheint. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

5 Geben Sie das Administrator Kennwort ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK].

6 Danach drücken Sie [Login] ([Rechte Auswahl-Taste]). Wurde die ID und das Kennwort korrekt eingegeben, erscheint die Kostenst. setzen Anzeige.

Wurde die ID und das Kennwort falsch eingegeben, erscheint die Admin. ID Anzeige erscheint. (Sie befinden sich nun wieder bei Schritt 3.)

Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

Kostenstellen: 01 *Aus 02 Ein

Kostenstellen Eingabe und Einstellungen

Diese Einstellung erlaubt die Kostenstellenverwaltung An und Aus zu schalten.

1 Im Menü Kostenst. setzen drücken Sie △ oder ▽, um Kostenstellen zu wählen.

2 Drücken Sie [OK]. Die Kostenstellen Anzeige erscheint.

3 Drücken Sie △ oder ∇, umEin oder Aus auszuwählen. Danach drücken Sie [OK]. Die Kostenst. setzen Anzeige erscheint.

Konto- Bericht drucken

Eine Liste mit der Gesamtzahl aller gedruckten Seiten für alle Abteilungen kann gedruckt werden.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Konto-Bericht zu wählen.

2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzeptiert. erscheint und ein Kostenstellenbericht wird gedruckt.

Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Kostenstellenmenü wird wieder angezeigt.

Ausdruck. Sind Sie sicher? 02 Konto- Bericht [ J a ] [ N

Jede Kostenstelle anzeigen

Zeigt die Gesamtzahl der gedruckten Seiten für die gewählte Abteilung an.

Diese Einstellung ermöglicht die Druckseiten pro Druckfuntion aufzulisten:

• Gesamt
• Farbiges Papier
  • Schwarz / weiß
• Kombin.(Kein), Gesamtseiten ohne Kombinieren
  • Kombin.(2in1), Gesamtseiten im 2 in 1 Modus
• Kombin.(4in1), Gesamtseiten im 4 in 1 Modus
• Duplex(1seit)
• Duplex(2seit)

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Jede Kostenst. zu wählen.
2 Drücken Sie [OK]. Die Jede Kostenst. Anzeige erscheint und die höchste Kostenstellennummer wird zuerst angezeigt.

Jede Kostenst.: 341736 00923022 12345678

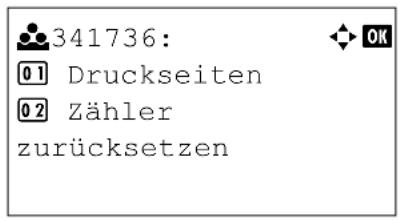

341736: 01 Druckseiten 02 Zähler zurücksetzen

Druckseiten: Gesamt 300000 Farbe 200000 Schwarz/weiß 100000

Jede Kostenst.: 341736 00923022 12345678

341736: 01 Druckseiten 02 Zähler zurücksetzen

Zähler zurücksetzen. Sind Sie sicher? →341736 [ J a ] [ N

3 Drücken Sie △ oder ∇, um ein Konto auszuwählen. Danach drücken Sie [OK]. Die Druckseiten/Zähler zurücksetzen Anzeige erscheint.
4 Drücken Sie △ oder ∇, um Druckseiten auszuwählen.
5 Drücken Sie [OK]. Die Druckseiten Anzeige erscheint.

6 Mit den Tasten △ oder ▽ den gewünschten Zähler aufrufen.

7 Drücken Sie [OK]. Die Druckseiten/Zähler zurücksetzen Anzeige erscheint.

Zähler einer Kostenstelle löschen

Löscht die Gesamtzahl der gedruckten Seiten für die gewählte Abteilung.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Jede Kostenst. zu wählen.
2 Drücken Sie [OK]. Die Jede Kostenst. Anzeige erscheint und die höchste Kostenstellennummer wird zuerst angezeigt.

3 Drücken Sie △ oder ∇, um ein Konto auszuwählen. Danach drücken Sie [OK]. Die Druckseiten/Zähler zurücksetzen Anzeige erscheint.

4 Drücken Sie △ oder ∇, um Zähler zurücksetzen auszuwählen.

5 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Um das Löschen des Zählers fortzusetzen, drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. wird angezeigt, der Zähler ist gelöscht und die Druckseiten/Zähler zurücksetzen Anzeige erscheint. Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und die Druckseiten/Zähler zurücksetzen Anzeige erscheint.

Konto- Liste bearbeiten

Hier werden die Einstellungen der Konten für die Kostenstellenverwaltung beschrieben.

Konto- Liste: ♣1228 ♣00122 ♣3485739 [ Hinzufüg ]

Konto-ID: (1 - 8 Stellen) 0123456789 [Rücktast] [Eingabe ]

1228: 01 Detail/Berab. 02 Löschen 03 Beenden

Die Konto-ID ist schon vorhanden.

Neues Konto anlegen

Wie folgt beschrieben legen Sie ein neues Konto an.

Hinweis Da die Konto- IDs als nummerischer Wert gespeichert werden, sind "1" und "001" unterschiedliche Abteilungen. Sobald die Kostenstellenverwaltung aktiviert ist, werden keine Aufträge ohne korrekte Konto-ID mehr gedruckt.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Konto-Liste anzuwählen.
2 Drücken Sie [OK]. Die Konto- Liste Anzeige erscheint und eine Liste der Kostenstellen in aufsteigender Reihenfolge wir angezeigt.

3 Drücken Sie [Hinzufüg] ([Rechte Auswahl-Taste]). Die Konto-ID Anzeige erscheint.

4 Geben Sie die zu ändernde Konto-ID ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

5 Drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Sobald ein Konto angelegt wurde, erscheint eine Liste möglicher Optionen.

Diese Anzeige erscheint, wenn die Konto-ID schon gespeichert ist.

Konto-ID prüfen oder bearbeiten

Der folgende Abschnitt erklärt das Prüfen oder Bearbeiten vorhandener Konten.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Konto-Liste anzuwählen.

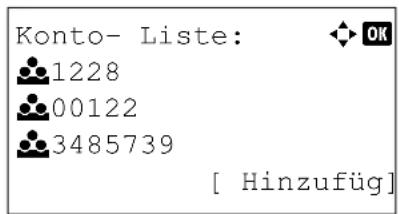

Konto- Liste: 1228 00122 3485739 [ Hinzufüg ]

1228: 01 Detail/Berab. 02 Löschen 03 Beenden

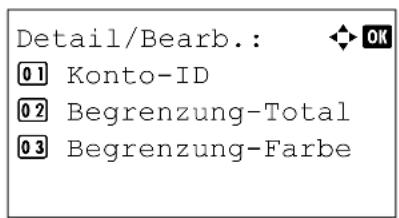

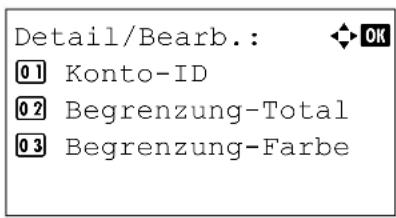

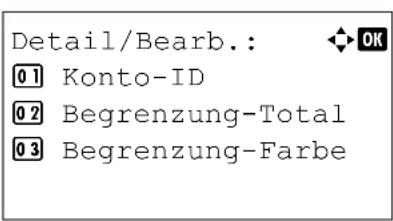

Detail/Bearb.: 01 Konto-ID 02 Begrenzung-Total 03 Begrenzung-Farbe

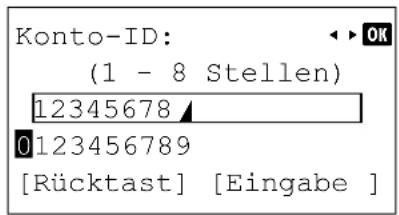

Konto-ID: (1 - 8 Stellen) 12345678 0123456789 [Rücktast] [Eingabe ]

Die Konto-ID ist schon vorhanden.

Detail/Bearb.: 01 Konto-ID 02 Begrenzung-Total 03 Begrenzung-Farbe

Begrenzung-Total: ◆ OK 01 *Aus 02 Zählerlimit 03 Nutzung abweisen

2 Drücken Sie [OK]. Die Konto- Liste Anzeige erscheint und eine Liste der Kostenstellen in aufsteigender Reihenfolge wir angezeigt.

3 Drücken Sie △ oder ∇, um ein Konto auszuwählen. Danach drücken Sie [OK]. Eine Liste möglicher Optionen erscheint.

4 Drücken Sie △ oder ∇, um Detail/Berab. auszuwählen. Danach drücken Sie [OK]. Die Detail/Berab. Anzeige erscheint.

5 Um eine Konto-ID zu bearbeiten, drücken Sie △ oder ∇, um Konto-ID auszuwählen. Danach drücken Sie [OK]. Die Konto-ID Anzeige erscheint.

6 Geben Sie eine Konto-ID ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen. Diese Anzeige erscheint, wenn die Konto-ID schon gespeichert ist.

7 Drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Sobald alle Eingaben zur Konto-ID gemacht sind, erscheint wieder die Detail/Bearb. Anzeige.

8 Um eine Beschränkung für diese Konto-ID festzulegen, drücken Sie oder , um Begrenzung-Total auszuwählen. Danach drücken Sie [OK]. Die Begrenzung-Total Anzeige erscheint.

• Aus
- Zählerlimit
- Nutzung abweisen

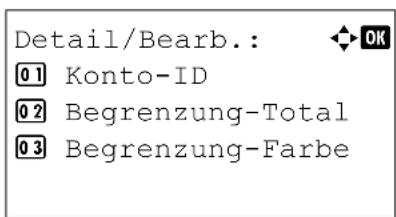

Detail/Bearb.: 01 Konto-ID 02 Begrenzung-Total 03 Begrenzung-Farbe

Limit(Total): (1 - 9999999) 1000000 Seiten OK

Detail/Bearb.: 01 Konto-ID 02 Begrenzung-Total 03 Begrenzung-Farbe

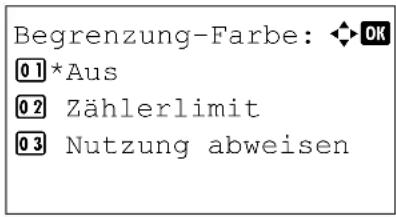

Begrenzung-Farbe: OK 01 *Aus 02 Zählerlimit 03 Nutzung abweisen

Detail/Bearb.: 01 Konto-ID 02 Begrenzung-Total 03 Begrenzung-Farbe

Limit (Farbe) : (1 - 9999999) 1000000 Seiten ▲

Detail/Bearb.: 01 Konto-ID 02 Begrenzung-Total 03 Begrenzung-Farbe

9 Drücken Sie △ oder ∇, um eine Einstellung auszuwählen. Danach drücken Sie [OK]. Sobald alle Eingaben gemacht wurden, erscheint die Detail/Bearb. Anzeige.

10 Steht die Einstellung Zählerlimit auf Begrenzung-Total in Schritt 9, geben Sie hier die Anzahl der maximal druckbaren Seiten für das gewählte Konto an. Drücken Sie △ oder ∇, um Limit (Total) auszuwählen. Danach drücken Sie [OK]. Die Limit (Total) Anzeige erscheint.

Wichtig Die Anzeige Limit(Total) wird angezeigt, wenn die Einstellung Zählerlimit auf Begrenzung-Total steht.

11 Geben Sie die Begrenzung für dieses Konto an. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die Detail/Berab. Anzeige erscheint.

Auf △ oder ▽drücken, um den Wert an der blinkenden Eingabemarkenposition zu erhöhen bzw. zu verringern.

Mit ◀ und ▷ den Cursor nach rechts bzw. links verschieben.

Sobald Sie die Seitenbegrenzung eingegeben haben, drücken Sie [OK]. Die Einstellung wird gespeichert und das Menü Detail/Bearb. erscheint.

12 Um eine Farb-Beschränkung für diese Konto-ID festzulegen, drücken Sie △ oder ∇, um Begrenzung-Farbe auszuwählen. Danach drücken Sie [OK]. Die Begrenzung-Farbe Anzeige erscheint.

• Aus
- Zählerlimit
- Nutzung abweisen

13 Drücken Sie △ oder ∇, um eine Einstellung auszuwählen. Danach drücken Sie [OK]. Sobald alle Eingaben gemacht wurden, erscheint die Detail/Bearb. Anzeige.

14 Steht die Einstellung Zählerlimit auf Begrenzung-Farbe in Schritt 13, geben Sie hier die Anzahl der maximal druckbaren Seiten für das gewählte Konto an. Drücken Sie △ oder ▽, um Limit (Farbe) auszuwählen. Danach drücken Sie [OK]. Die Begrenzung-Farbe Anzeige erscheint.

Wichtig Die Anzeige Limit (Farbe) wird angezeigt, wenn die Einstellung Zählerlimit auf Begrenzung-Farbe steht.

15 Geben Sie die Begrenzung für dieses Konto an. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK].

Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die Detail/Berab. Anzeige erscheint.

Konto- Liste: ♣1228 ♣00122 ♣3485739 [ Hinzufüg ]

1228: 01 Detail/Berab. 02 Löschen 03 Beenden

Wird gelöscht. Sind Sie sicher? →1228 [ J a ] [ N

Konto- Liste: 00122 3485739 [ Hinzufüg ]

Limit übernehmen: ◆ OK 01 Sofort 02 *Danach

Konten löschen

Eine einzelne Abteilung kann gelöscht werden.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Konto-Liste anzuwählen.
2 Drücken Sie [OK]. Die Konto- Liste Anzeige erscheint und eine Liste der Kostenstellen in aufsteigender Reihenfolge wir angezeigt.

3 Drücken Sie △ oder ▽, um eine ID zur Löschung zu wählen.

4 Drücken Sie [OK]. Eine Liste möglicher Optionen erscheint.

5 Drücken Sie △ oder ∇, um Löschen auszuwählen. Danach drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

e i n ]

6 Um das Löschen des Zählers fortzusetzen, drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. wird angezeigt und das Konto ist gelöscht. Sobald das Löschen abgeschlossen ist, erscheint die Konto- Liste Anzeige.

7 Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) kehren Sie zur Anzeige Konto-. Liste zurück, ohne ein Konto zu löschen.

Verhalten bei Überschreiten der Druckbegrenzung

Hier legen Sie fest, was passieren soll, wenn die Druckbegrenzung für ein Konto überschritten wird.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Limit übernehmen zu wählen.
2 Drücken Sie [OK]. Die Limit übernehmen Anzeige erscheint. - Sofort (Verhindert den Ausdruck im jetzigen Druckauftrag) - Danach (Verhindert den Ausdruck ab dem nächsten Druckauftrag)

Kostenst. setzen: OK 01 Kostenstellen 02 Konto- Bericht 03 Jede Kostenst. [ Beenden ]

3 Drücken Sie △ oder ∇, um eine Einstellung auszuwählen. Danach drücken Sie [OK]. Die Kostenst. setzen Anzeige erscheint.

Verhalten bei unbekannter Kostenstelle

Geben Sie an, wie bei Druckaufträgen mit unbekanntem Konto vorgegangen werden soll.

1 Im Menü Kostenst. setzen drücken Sie △ oder ∇, um Unbekann. ID Job zu wählen.
2 Drücken Sie [OK]. Die Unbekann. ID Job Anzeige erscheint.
2 Drücken Sie [OK]. Die Unbekann. ID Job Anzeige erscheint.

• Abweisen (Kein Ausdruck)
• Zulassen (Ausdrucken)

Unbekann. ID Job: ◆ OK 07 *Abweisen 02 Zulassen

3 Drücken Sie △ oder ∇, um eine Einstellung auszuwählen. Danach drücken Sie [OK]. Die Kostenst. setzen Anzeige erscheint.

Kostenst. setzen: OK 0 1 Kostenstellen 0 2 Konto- Bericht 0 3 Jede Kostenst. [ Beenden ]

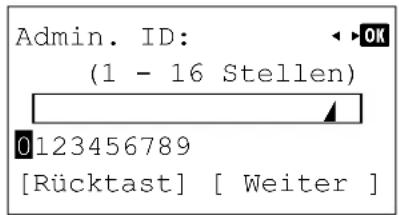

Admin. ID: (1 - 16 Stellen) 0123456789 [Rücktast] [ Weiter ]

Admin. Password: • OK (0 - 16 Stellen) 0123456789 [Rücktast] [ Login ]

Administrator: OK 01 Admin. ID 02 Admin. Passwort [ Beenden ]

Administrator Einstellungen

Die Administrator Einstellungen erlauben die Verwaltung von Benutzern, die den Drucker benutzen können.

Die Benutzung von Sicherheitsfunktionen und die Kostenstellenverwaltung erfordert die Eingabe einer Administrator ID und eines Passwortes.

Folgende Punkte sind unter Administrator zu finden:

• ID (Administrator ID Eingabe)
- Password (Administrator Passwort Eingabe)

1 Die Taste [MENU] drücken.
2 Drücken Sie △ oder ▽, um Administrator auszuwählen.
3 Drücken Sie [OK]. Die Admin. ID Anzeige erscheint.

4 Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

Hinweis Die Werkseinstellung lautet "5500".

5 Drücken Sie [Weiter] ([Rechte Auswahl-Taste]). Die Admin. Passwort Anzeige erscheint.

5 Drücken Sie [Weiter] ([Rechte Auswahl-Taste]). Die Admin. Passwort Anzeige erscheint.

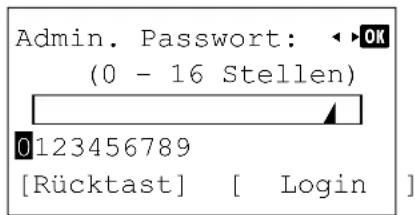

6 Geben Sie das Administrator Kennwort ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

Hinweis Die Werkseinstellung lautet "5500".

7 Drücken Sie [Login] ([Rechte Auswahl-Taste]). Wurde die ID und das Kennwort korrekt eingegeben, erscheint das Administrator-Menü. Wurde die ID und das Kennwort falsch eingegeben, erscheint die Admin. ID Anzeige. (Sie befinden sich nun wieder bei Schritt 3.)

8 Drücken Sie △ oder ∇, um Admin ID auszuwählen.

Neue ID: (1 - 16 Stellen) 0123456789 [Rücktast] [Eingabe ]

ID bestätigen: (1 - 16 Stellen) 0123456789 [Rücktast] [Eingabe ]

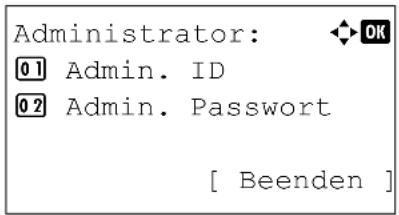

Administrator: 01 Admin. ID 02 Admin. Passwort [ Beenden ]

Neue ID: (1 - 16 Stellen) 0123456789 [Rücktast] [Eingabe ]

Neues Passwort: (0 - 16 Stellen) 0123456789 [Rücktast] [Eingabe ]

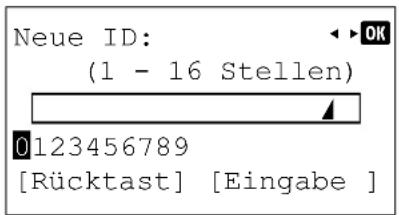

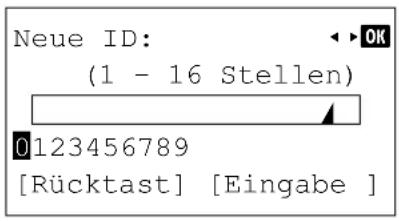

9 Drücken Sie [OK]. Die Neue ID Anzeige erscheint.

10 Geben Sie die Administrator ID ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

11 Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die ID bestätigen Anzeige erscheint.

12 Geben Sie die Administrator ID erneut ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

13 Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die Anzeige kehrt zum Administrator-Menü zurück.

Falls die Administrator ID nicht übereinstimmt, erscheint wieder Neue ID.

Geben Sie die Administrator ID erneut ein, indem Sie wieder von vorne anfangen (Sie befinden sich dann wieder bei Schritt 10).

14 Im Administrator Menü drücken Sie △ oder ∇, um Admin. Passwort zu wählen.

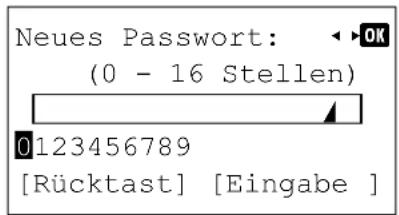

15 Drücken Sie [OK]. Die Neues Passwort Anzeige erscheint.

16 Geben Sie das zu speichernde Administrator Passwort ein. Wählen Sie mit ◁ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

Password richtig: ◀ OK (0 - 16 Stellen) 0123456789 [Rücktast] [Eingabe ]

Administrator: 01 Admin. ID 02 Admin. Passwort [ Beenden ]

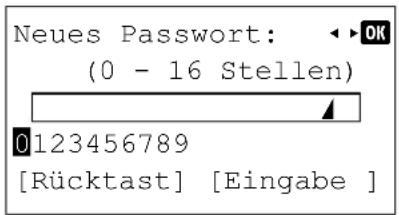

Neues Passwort: (0 - 16 Stellen) 0123456789 [Rücktast] [Eingabe ]

17 Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die Passwort richtig Anzeige erscheint.

18 Geben Sie das Administrator Passwort erneut ein. Wählen Sie mit ◀ oder ▷ eine Zahl aus und bestätigen Sie mit [OK]. Durch Drücken der Taste [Rücktast] ([Linke Auswahl-Taste]) können Sie eine Stelle zurückgehen.

19 Danach drücken Sie [Eingabe] ([Rechte Auswahl-Taste]). Die Administrator Anzeige erscheint.

Falls das Administrator Passwort nicht übereinstimmt, erscheint wieder die Anzeige Neues Password. Geben Sie das Administrator Passwort erneut ein, indem Sie wieder von vorne anfangen. (Sie befinden sich nun wieder bei Schritt 16.)

Einstellung/Wartung

Das Menü Einstellung/Wartung wird benutzt, um die Druckqualität einzustellen und nötige Wartungen des Druckers durchzuführen.

Folgende Punkte sind unter Einstellung/Wartung zu finden:

• Farbkalibrzyklus (Einstellung für den automatischen Farbkalibrierzyklus)
• Farbkalibrierung
• Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Standard])
• Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Detail])
• Drucker neu starten
  • Service (zur Wartung)

Wichtig Service Einst. ist eine Einstellung für das Servicepersonal zur Wartung. Als Endkunde ist es nicht notwendig, dieses Menü zu benutzen.

1 Die Taste [MENU] drücken.

2 Drücken Sie △ oder ∇, um Einstell./Wartung auszuwählen.

3 Drücken Sie [OK]. Das Einstell./Wartung Menü erscheint und bietet verschiedene Auswahlmöglichkeiten an.

Farbkalibrzyklus (Einstellung für den automatischen Farbkalibrierzyklus)

Der Zyklus für die automatische Ausführung der Farbkalibrierung kann ausgewählt werden. Die folgenden Zyklen lassen sich festlegen:

Autom. Automatische Bewertung und Kalibrierung.

Kurz Legt den Schwerpunkt auf die Bildqualität. Der Farbkalibrierzyklus ist kürzer als bei der Einstellung Standard.

Standard Gewichtet Bildqualität und Druckverarbeitung gleich.

Lang Legt den Schwerpunkt auf die Druckverarbeitung. Der Farbkalibrierzyklus ist länger als bei der Einstellung Standard.

1 Im Menü Einstell./Wartung △ oder ▽ drücken, um Farbkalibrzyklus zu wählen.

2 Drücken Sie [OK]. Die Anzeige Farbkalibrzyklus erscheint.

3 Mit den Tasten △ oder ▽ den Farbkalibrierzyklus auswählen.

Starte
Farbkalibration.
Sind Sie sicher?
[ J a ] [ N

Farbausrichtung: OK
01 Normal
02 Detail
[ Beenden ]

Normal:
01 Druckmuster
02 Justiere Magenta
03 Justiere Cyan
[ Beenden ]

4 Drücken Sie [OK]. Der Farbkalibrierzyklus ist eingestellt, und das Menü Einstell/Wartung erscheint.

Farbkalibrierung

Der Drucker führt regelmäßig eine Routine durch, die die Änderung von Umgebungstemperatur und Luftfeuchtigkeit ausgleicht. Dies gewährleistet die höchste Druckqualität. Die Farbkalibration wird immer beim Einschalten des Druckers durchgeführt. Die Farbkalibration kann auch beim Aufwachen des Druckers aus dem Ruhemodus durchgeführt werden.

1 Im Menü Einstell./Wartung drücken Sie △ oder ▽, um Farbkalibrierung zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.
Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Farbkalibrierung wird durchgeführt, danach kehrt er in die Bereitschaftsanzeige zurück.
Falls Sie keine Farbkalibrierung aktivieren wollen, drücken Sie e [Nein] ([Rechte Auswahl-Taste]) und das Einstell./Wartung Menü wird wieder angezeigt.

Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Standard])

Wenn der Drucker zum ersten Mal benutzt wird, bewegt wurde oder die Farben (Magenta, Cyan oder Gelb) verschoben sind, führen Sie die Farbausrichtung über das Bedienfeld durch.

Folgende Optionen stehen im Menü Normale Farbausrichtung zur Verfügung:

• Ausdruck des Testmusters für die Farbausrichtung
  • Farbausrichtung Magenta justieren
• Justiere Cyan
• Justiere Yellow

Ausdruck des Testmusters für die Farbausrichtung

Hiermit wird ein Testmuster zur Korrektur der Farbausrichtung ausgedruckt.

1 Im Menü Einstell./Wartung drücken Sie △ oder ▽, um Farbausrichtung zu wählen.
2 Drücken Sie [OK]. Die Farbausrichtung Anzeige erscheint.
Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.

3 Drücken Sie △ oder ▽, um Normal auszuwählen.

4 Drücken Sie [OK]. Die Farbausrichtung Normal Anzeige erscheint.

Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.

Ausdruck. Sind Sie sicher? →Farbtestseite [ J a ] [ N

5 Drücken Sie △ oder ∇, um Druckmuster auszuwählen. 6 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint. Falls die Kostenstellenverwaltung aktiv ist, erscheint ein Fenster zur Eingabe der Konto-ID. Eine Bestätigungsanzeige erscheint nach dem Login. Drücken Sie [Ja] ([Linke Auswahl-Taste]). Eine Bestätigungsanzeige erscheint. e Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) kehren Sie zur Anzeige Farbausrichtung Normal zurück ohne die Farbtestseite zu drucken.

Das Druckmuster zur Farbausrichtung ist auf der nächsten Seite abgebildet.

Auf dem Ausdruck befinden sich vordere (F), vertikale (V) und rückwärtige (R) Muster für jede Farbe (Cyan, Magenta und Gelb).

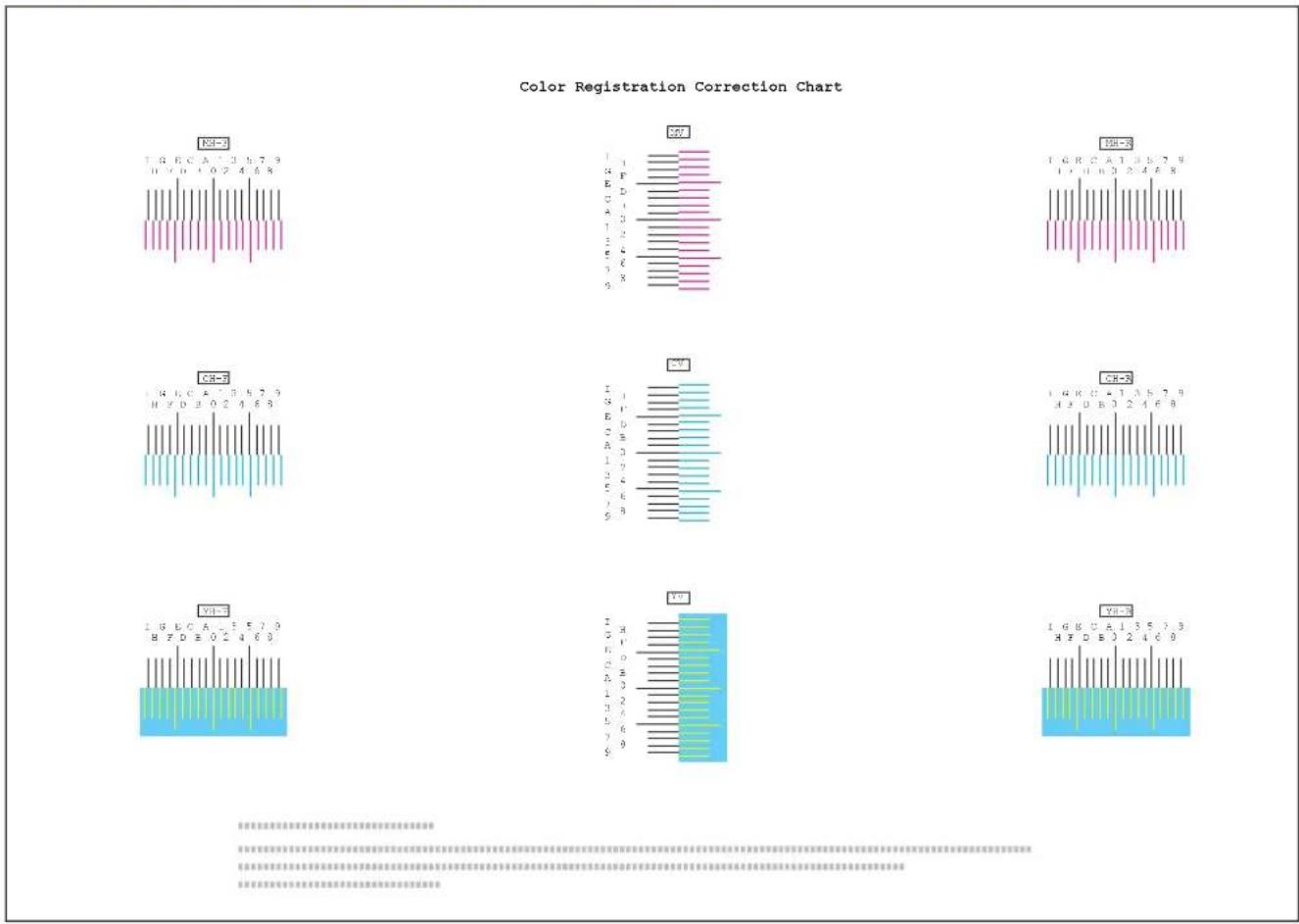

Beispiel eines Druckmusters zur Farbausrichtung [Normal]

Farbausrichtung Magenta justieren

Korrektur der Farbausrichtung (Registrierung) für Magenta.

1 Im Menü Einstell./Wartung drücken Sie △ oder ▽, um Farbausrichtung zu wählen.

Farbausrichtung: ◆ OK 01 Normal 02 Detail [ Beenden ]

Normal: 01 Druckmuster 02 Justiere Magenta 03 Justiere Cyan [ Beenden ]

Einstell./Wartung: ◆ OK (I - A, 0 - 9) H-F: 0 V: 0 H-R: 0

IGECA13579 HFDB02468 B B IGECA13579 HFDB02468

Einstell./Wartung: ◆ OK (I - A, 0 - 9) H-F: B V: 0 H-R: 0

2 Drücken Sie [OK]. Die Farbausrichtung Anzeige erscheint. Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.
3 Drücken Sie △ oder ∇, um Normal auszuwählen.
4 Drücken Sie [OK]. Die Farbausrichtung Normal Anzeige erscheint. Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.
5 Drücken Sie △ oder ∇, um Justiere Magenta auszuwählen.
6 Drücken Sie [OK]. Das Menü Justiere Magenta erscheint. 0 wird für die Werte von H-F, V und H-R angezeigt und die Eingabemarke (_) blinkt unter dem F Wert.

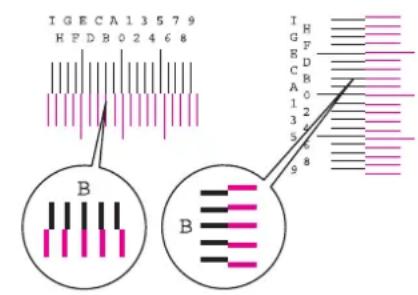

7 Schauen Sie auf das Muster F im Magenta-Bereich des Farbregistrierungsausdrucks. Suchen Sie die beiden Linien, die am nächsten zueinander stehen und eine gerade Linie bilden. Notieren Sie sich den angezeigten Wert. Im Beispiel wäre dies B.
8 Drücken Sie △ oder ▽ mehrmals bis dieser Wert erscheint.
9 Mit ◀ oder ▷ die Eingabemarke nach rechts bzw. links verschieben. Führen Sie die gleiche Prozedur wie für die Bestimmung des H-F-Wertes auch für den V- und H-R-Wert des Testausdrucks aus. Sobald Sie alle Werte eingegeben haben, bestätigen Sie mit [OK]. Die Einstellungen werden gespeichert und die Anzeige Farbausrichtung Normal erscheint.

Farbausrichtung Cyan und Gelb justieren

Diese Einstellungen korrigieren die Farbausrichtung (Registration) für Cyan und Gelb.

1 In der Anzeige Farbausrichtung Normal, drücken Sie △ oder ∇, um Justiere Cyan oder Justiere Yellow zu wählen.
2 Drücken Sie [OK]. Die Justiere Cyan oder Justiere Yellow Anzeige erscheint.

Führen Sie die gleichen Einstellungen wie für den Magenta Testausdruck durch, damit Sie die korrekten Werte für Cyan und Gelb ermitteln und diese abspeichern können.

Hinweis Zur Bestätigung drucken Sie den Farbtestseite nochmals aus. Ist der Bereich, wo die Linien am meisten zusammen stehen nicht im 0-Bereich, führen Sie die Einstellungen wie für Magenta nochmals aus.

Wichtig Besteht das Problem auch nach dieser Einstellung weiterhin, benachrichtigen Sie den Kundendienst.

Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Detail])

Diese Einstellung erlaubt feine horizontale und vertikale Einstellungen der Farbausrichtung.

Folgende Optionen sind für die Farbausrichtung möglich:

• Ausdruck des Testmusters für die Farbausrichtung
  • Farbausrichtung Magenta justieren
• Justiere Cyan
• Justiere Yellow

Ausdruck des Testmusters für die Farbausrichtung

Hiermit wird ein Testmuster zur Korrektur der Farbausrichtung ausgedruckt.

1 Im Menü Einstell./Wartung drücken Sie △ oder ▽, um Farbausrichtung zu wählen.
2 Drücken Sie [OK]. Die Farbausrichtung Anzeige erscheint. Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.

Farbausrichtung: ◆ OK 01 Normal 02 Detail [ Beenden ]

Detail: 01 Druckmuster 02 Justiere Magenta 03 Justiere Cyan [ Beenden ]

Ausdruck. Sind Sie sicher? →Farbtestseite [ J a ] [ N

3 Drücken Sie △ oder ∇, um Detail auszuwählen.

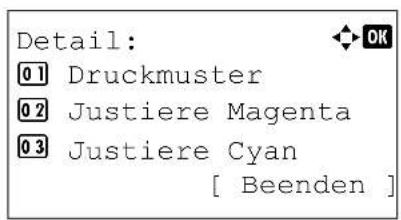

4 Drücken Sie [OK]. Die Farbausrichtung Detail Anzeige erscheint.
Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.

5 Drücken Sie △ oder ▽, um Druckmuster auszuwählen.

6 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Ausdruck beginnt.

Durch Drücken von [Nein] ([Rechte Auswahl-Taste]) kehren Sie zur Anzeige Farbausrichtung Detail zurück ohne die e Earbtestseite zu drucken.

Ist die Kostenstellenverwaltung aktiv, erscheint eine Bestätigungsanzeige nach dem erfolgreichen Login.

Geben Sie die gewünschte Konto-ID ein.

Das Druckmuster zur Farbausrichtung ist auf der nächsten Seite abgebildet.

Auf dem Ausdruck befinden sich die Muster H-1 bis H-7 (oberer Teil) und V-1 bis V-5 (unterer Teil) jeder Farbe (Cyan, Magenta und Gelb).

Beispiel eines Druckmusters zur Farbausrichtung [Detail]

MV-1 IGECA13579 HPDB02468 MV-2 IGECA13579 HPDB02468 MV-3 IGECA13579 HPDB02468 MV-4 IGECA13579 HPDB02468 MV-5 IGECA13579 HPDB02468 MV-6 IGECA13579 HPDB02468 MV-7 IGECA13579 HPDB02468 CI-1 IGECA13579 HPDB02468 CI-2 IGECA13579 HPDB02468 CI-3 IGECA13579 HPDB02468 CI-4 IGECA13579 HPDB02468 CI-5 IGECA13579 HPDB02468 CI-6 IGECA13579 HPDB02468 CI-7 IGECA13579 HPDB02468 YH-1 IGECA13579 HPDB02468 YH-2 IGECA13579 HPDB02468 YH-3 IGECA13579 HPDB02468 YH-4 IGECA13579 HPDB02468 YH-5 IGECA13579 HPDB02468 YH-6 IGECA13579 HPDB02468 YH-7 IGECA13579 HPDB02468 MV-1 IgDfCfAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBacV-1 IgDfCfAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBacTV-1 IgDfCfAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBacTV-2 IgDfCfAaBcAaBcAaBcAaBcAaBcAaBcAaBcAaBacTV-3 IgDfCfAaBcAaBcAaBcAaBcAaBacTV-4 IgDfCfAaBcAaBcAaBcAaBacTV-5

Farbausrichtung: OK 01 Normal 02 Detail [ Beenden ]

Detail: 01 Druckmuster 02 Justiere Magenta 03 Justiere Cyan [ Beenden ]

Farbausrichtung Magenta justieren

Detail Korrektur der Registrierung für Magenta

1 Im Menü Einstell./Wartung drücken Sie △ oder ▽, um Farbausrichtung zu wählen.
2 Drücken Sie [OK]. Die Farbausrichtung Anzeige erscheint. Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.

3 Drücken Sie △ oder ∇, um Detail auszuwählen.

4 Drücken Sie [OK]. Die Farbausrichtung Detail Anzeige erscheint.

Durch Drücken von [Beenden] ([Rechte Auswahl-Taste]) gelangen Sie zur Bereitschaftanzeige.

5 Drücken Sie △ oder ∇, um Justiere Magenta auszuwählen.

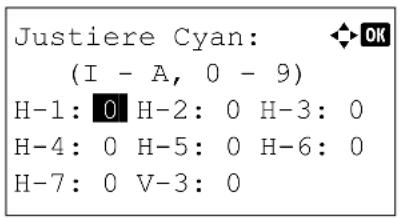

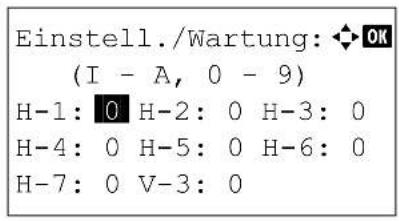

6 Drücken Sie [OK]. Das Menü Justiere Magenta erscheint. Es werden Werte für die Positionen H-1, H-2, H-3, H-4, H-5 und V-3 angezeigt.

7 Betrachten Sie die Muster H und V im Magenta-Bereich der Farbtestseite. Suchen Sie die beiden Linien, die am nächsten zueinander stehen und eine gerade Linie bilden. Notieren Sie sich den angezeigten Wert. Im Beispiel wäre dies B.

8 Drücken Sie △ oder ▽ mehrmals bis dieser Wert erscheint.

9 Mit ◀ oder ▷ die Eingabemarke nach rechts bzw. links verschieben. Führen Sie die gleiche Prozedur wie für die Bestimmung des (H-1) Wertes auch für die anderen Werte der Farbtestseite aus. Sobald Sie alle Werte eingegeben haben, bestätigen Sie mit [OK]. Die Einstellungen werden gespeichert und die Anzeige Farbausrichtung Detail erscheint.

Farbausrichtung Cyan und Gelb justieren

Diese Einstellungen korrigieren die Detail-Farbausrichtung für Cyan und Gelb.

1 In der Anzeige Farbausrichtung Detail, drücken Sie △ oder ∇, um Justiere Cyan oder Justiere Yellow zu wählen.
2 Drücken Sie [OK]. Die Justiere Cyan oder Justiere Yellow Anzeige erscheint.

Führen Sie die gleichen Einstellungen wie für den Magenta Testausdruck durch, damit Sie die korrekten Werte für Cyan und Gelb ermitteln und diese abspeichern können.

Hinweis Zur Bestätigung drucken Sie den Farbtestseite nochmals aus. Ist der Bereich, wo die Linien am meisten zusammen stehen nicht im 0-Bereich, führen Sie die Einstellungen wie für Magenta nochmals aus.

Wichtig Besteht das Problem auch nach dieser Einstellung weiterhin, benachrichtigen Sie den Kundendienst.

Drucker neu starten

Nachfolgend wird beschrieben, wie temporäre Druckereinstellungen (aktuelle Seitenorientierung, Schrift usw.), die über entsprechende Befehle geändert wurden, auf die jeweiligen Standardwerte zurückgesetzt werden. Geladene Schriften und Makros werden dabei aus dem Druckerspeicher gelöscht.

1 Im Menü Einstell./Wartung drücken Sie △ oder ∇, um Neustart. zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.
Drücken Sie [Ja] ([Linke Auswahl-Taste]). Der Drucker wird neu gestartet.
Falls Sie keinen Neustart aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Einstell./Wartung Menü wird wieder angezeigt.

Drucker neu starten Sind Sie sicher? [ J a ] [ N

Service Einst.: ◆ OK 01 Servicestatus 02 Netzwerkstatus 03 Testseite [ Beenden ]

Ausdruck. Sind Sie sicher? →Servicestatus [ J a ] [ N

Service (zur Wartung)

Folgende Punkte sind unter Service zu finden:

• Druck einer Service-Statusseite
• Netzwerkstatusseite drucken
  • Ausdruck einer Testseite
  • Entwickler Auffrischung
  • Trommel Auffrischung
• LSU Reinigung
• Univ-zufuhr rein (Einstellung für die Reinigung der Universalzufuhr)
• Flüsterbetrieb
  • 1.Ausdr. schnell (Einstellung für die erste Druckposition)
• Initialisierung (Systeminitialisierung)

Wichtig Service ist eine Einstellung für das Servicepersonal zur Wartung. Als Endkunde ist es nicht notwendig, dieses Menü zu benutzen.

1 Im Menü Einstell./Wartung drücken Sie △ oder ∇, um Service Einst. zu wählen.

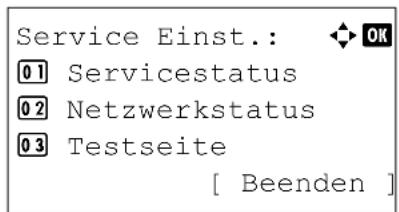

2 Drücken Sie [OK]. Das Menü Service Einst. erscheint.

Druck einer Service-Statusseite

Die Service-Statusseite enthält wesentlich detailliertere Informationen zu den Druckereinstellungen als die Standard-Statusseite und wird daher vorwiegend für Wartungszwecke benötigt. Da viele Informationen der Service-Statusseite jedoch auch für den Anwender von Nutzen sein können, wird die Ausgabe dieser Seite nachfolgend beschrieben.

1 Im Menü Service Einst. drücken Sie △ oder ∇, um Servicestatus zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Ist die Kostenstellenverwaltung aktiv, erscheint eine Bestätigungsanzeige nach dem erfolgreichen Login.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Ausdruck beginnt.

e Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Einstell./Wartung Menü wird wieder angezeigt.

Ausdruck. Sind Sie sicher? →Netzwerkstatus [ J a ] [ N

Netzwerkstatusseite drucken

Die Netzwerk-Statusseite enthält Detailinformationen zu Netzwerkeinstellungen. Diese sind in erster Linie für den Service, helfen Ihnen aber auch vielleicht weiter.

1 Im Menü Service Einst. drücken Sie △ oder ▽, um Netzwerkstatus zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Ist die Kostenstellenverwaltung aktiv, erscheint eine Bestätigungsanzeige nach dem erfolgreichen Login.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Ausdruck beginnt.

e Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Einstell./Wartung Menü wird wieder angezeigt.

Ausdruck einer Testseite

Mit diesem Ausdruck wird die Korrektheit der Druckereinstellungen geprüft. Diese sind in erster Linie für den Service, helfen Ihnen aber auch vielleicht weiter.

Ausdruck. Sind Sie sicher? →Testseite [ J a ] [ N

1 Im Menü Service Einst. drücken Sie △ oder ∇, um Testseite zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Ist die Kostenstellenverwaltung aktiv, erscheint eine Bestätigungsanzeige nach dem erfolgreichen Login.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Fertig. erscheint in der Anzeige und der Ausdruck beginnt.

e Falls Sie keinen Ausdruck aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Einstell./Wartung Menü wird wieder angezeigt.

Entwickler Auffrischung

Diese Einstellung frischt den Entwickler auf. Lässt die Druckqualität nach, kann die Auffrischung des Entwicklers Abhilfe schaffen. Dies sollte nur durch den Kundendienst erfolgen.

1 Im Menü Service Einst. drücken Sie △ oder ∇, um DEV-CLN zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Der Entwickler wird aufgefrischt.

Falls Sie keine Auffrischung aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Service Einstellung Menü wird wieder angezeigt, ohne den Entwickler aufzufrischen.

DEV-CLN Sind Sie sicher? [ J a ] [ N

TrommelSind Sie sicher?

[ J a ] [ N

LSU

Sind Sie sicher?

[ J a ] [ N

Die Reinigung der Universalzufuhr beginnt. Sind Sie sicher?

Trommel Auffrischung

Diese Einstellung frischt die Trommel auf. Lässt die Druckqualität nach, kann die Auffrischung der Trommel Abhilfe schaffen. Dies sollte nur durch den Kundendienst erfolgen.

1 Im Menü Service Einst. drücken Sie △ oder ▽, um Trommel zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Trommelauffrischung wird durchgeführt.

Falls Sie keine Auffrischung aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Service Einstellung Menü wird wieder angezeigt, ohne die Trommel aufzufrischen.

LSU Reinigung

Diese Einstellung aktiviert die Reinigung der LSU. Lässt die Druckqualität nach, kann die Reinigung der LSU Abhilfe schaffen. Dies sollte nur durch den Kundendienst erfolgen.

1 Im Menü Service Einst. drücken Sie △ oder ∇, um LSU zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die LSU Reinigung wird durchgeführt.

Falls Sie keine Reinigung aktivieren wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]) und das Service Einstellung Menü wird wieder angezeigt, ohne die LSU zu reinigen.

Univ-zufuhr rein (Einstellung für die Reinigung der Universalzufuhr)

Wenn bei Verwendung der Universalzufuhr Verschmutzungen auf den Ausdrucken erscheinen, führen Sie die Funktion Univ-zufuhr rein aus.

1 Im Menü Service Einst. △ oder ▽ drücken, um Univ-zufuhr rein zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.
3 Legen Sie zwei Blatt A4- oder Letter-Papier in die Universalzufuhr.
4 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Reinigung der Universalzufuhr beginnt.

Falls Sie keine Reinigung durchführen wollen, drücken Sie [Nein] ([Rechte Auswahl-Taste]). Das Menü Service Einstellung wird dann wieder angezeigt, ohne dass die Reinigung der Universalzufuhr durchgeführt wird.

Flüsterbetrieb

Sorgt für eine Absenkung des Betriebsgeräuschs. Wählen Sie diesen Modus aus, wenn das Betriebsgeräusch des Geräts zu laut ist. Um den Flüsterbetrieb zu aktivieren, gehen Sie wie folgt vor.

1 Im Menü Service Einst. △ oder ▽ drücken, um Flüsterbetrieb zu wählen.

Flüsterbetrieb 01 *Aus 02 Ein

2 Drücken Sie [OK]. Die Anzeige Flüsterbetrieb erscheint.
3 Mit den Tasten △ oder ▽ den Flüsterbetrieb auswählen.
4 Drücken Sie [OK]. Das Menü Einstellung erscheint erneut.

1. Ausdr. schnell (Einstellung für die erste Druckposition)

Mithilfe dieser Funktion wird die Dauer des ersten Ausdrucks im Schwarzweiß- oder Farbmodus verkürzt, indem die vorgegebene Startposition dieses ersten Ausdrucks geändert wird. Zusätzlich kann das Gerät je nach Nutzung die passende Position automatisch erkennen.

Merkmal Beschreibung

Standard • Vorgabe für die Dauer des ersten Drucks.

Priorität S/W • Beschleunigt die Dauer des ersten Ausdrucks im Schwarzweißmodus.

Priorität Farbe • Beschleunigt die Dauer des ersten Ausdrucks im Farbmodus.

Autom. • Erkennt automatisch die geeignete Position abhängig von der jeweiligen Nutzung.

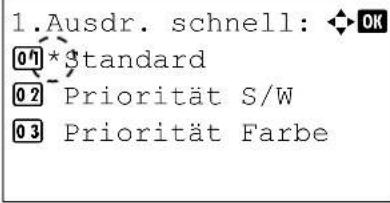

1.Ausdr. schnell: ◆ OK 07] *Standard 02 Priorität S/W 03 Priorität Farbe

1 Im Menü Service Einst. △ oder ▽ drücken, um 1. Ausdr. schnell zu wählen.
2 Drücken Sie [OK]. Die Anzeige 1. Ausdr. schnell erscheint.
3 Mit den Tasten △ oder ▽ den gewünschten Modus für den schnellen ersten Ausdruck aufrufen.
4 Drücken Sie [OK]. Das Menü Einstellung erscheint erneut.

Initialisierung (Systeminitialisierung)

Initialisiert die Festplatte, die an das Gerät angeschlossen ist, um ihre Werkseinstellungen wiederherzustellen.

Wichtig Bei der Systeminitialisierung werden alle Anwenderboxen und alle Daten in der Auftragsbox gelöscht.

Hinweis Wurde das optionale Datensicherheitskit installiert, dann wird dieser Parameter nicht angezeigt. Weitere Informationen zum Datensicherheitskit entnehmen Sie dem Data Security Kit (E) Operation Guide.

1 Im Menü Service Einst. △ oder ▽ drücken, um Initialisierung zu wählen.

Systeminitialisierung wird gestartet. Sind Sie sicher?

[ J a ] [ N

2 Drücken Sie [OK]. Eine Bestätigungsanzeige erscheint.

Drücken Sie [Ja] ([Linke Auswahl-Taste]). Die Initialisierung beginnt.

Falls Sie keine Initialisierung durchführen möchten, drücken Sie [Nein] ([Rechte Auswahl-Taste]). Daraufhin wird das Menü

e Service Einstellung wieder angezeigt, ohne dass die Initialisierung durchgeführt wurde.

Wichtig Während der Initialisierung erscheint die Meldung

Formatieren... Betriebsschalter nicht ausschalten. Warten Sie, bis die Initialisierung abgeschlossen ist.

3 Nach Abschluss der Initialisierung erscheint die Meldung Vorgang vollendet. Den Hauptschalter aus und anschalten. Schalten Sie die Netzschalter aus und wieder ein.

5 Wartung

In diesem Kapitel werden folgende Themen behandelt:

Allgemeine Informationen 5-2

Austausch des Tonerbehälters 5-2

Austausch des Resttonerbehälters 5-6

Reinigung des Druckers 5-8

Allgemeine Informationen

In diesem Kapitel werden allgemeine Wartungsaufgaben erläutert, die eigenständig am Drucker durchgeführt werden können. Folgende Teile können Sie abhängig von den Anzeigemeldungen selber wechseln:

• Toner-Kits
• Resttonerbehälter

Darüber hinaus müssen einige Bauteile regelmäßig gereinigt werden:

• Trennelement
• Übertragungswalze

Hinweis Informationsspeicherung auf Speicherchip - Im Tonerbehälter befindet sich ein Speicherchip, welcher die Kunde zufriedenheit verbessern soll. Dieser erleichtert das Sortieren leerer Tonerbehälter und enthält Informationen zur verbesserten Produktplanung und Entwicklung. Die Daten werden anonym gespeichert, können keinen Personen oder Firmen zugeordnet werden und sind als nicht Personen bezogene Daten angelegt.

Austausch des Tonerbehälters

Der Tonerbehälter sollte ausgetauscht werden, sobald die Meldung Toner bals leer erscheint. (Die Anzeige [C] [M] [Y] [K] wird abwechselnd angezeigt, um den Toner-Kit zu kennzeichenen, der getauscht werden muss.) Wird der Drucker trotz der Meldung weiter benutzt, ist nach einiger Zeit der Toner verbraucht und der Drucker stoppt mit der Meldung Toner ersetzen. [Tonerfarbe] Drucker reinigen.. Dann muss neuer Toner eingesetzt werden.

Laufleistung des Tonerbehälters

Die Lebensdauer des Tonerbehälters hängt davon ab, wie viel Toner bei den Druckaufträgen verbraucht wird. Die durchschnittliche Seitenzahl des Tonerbehälters beträgt nach ISO/IEC 19798 ohne EcoPrint (ohne Farbjustierung und andere Einstellungen beim A4-Endlosdruck):

Farbtoner Laufzeit des Toners (Seitenzahl)

Schwarz 25.000 Bilder

Cyan 18.000 Bilder

Magenta 18.000 Bilder

Gelb 18.000 Bilder

Hinweis Mit dem Tonerbehälter, der mit dem Drucker ausgeliefert wird, erfolgt die Erstbefüllung des Systems. Daher kann technisch bedingt nicht die gesamte Tonermenge für den Druck verwendet werden. Der mitgelieferte Tonerbehälter hat daher eine Reichweite von 50%. Beispiel: Der Schwarz-Toner kann insgesamt ca. 12.500 Seiten drucken.

Tonerkit

Um beste Druckqualität und Haltbarkeit zu gewährleisten, empfehlen wir die Verwendung von Original TA Triumph-Adler Teilen und Verbrauchsmaterial

Die Tonerkits werden in vier unterschiedlichen Farben geliefert: Cyan, Magenta, Gelb und Schwarz.

Ein neues Toner-Kit jeder Farbe enthält folgende Teile:

• Tonerbehälter
  • Resttonerbehälter
• Plastikbeutel für die Entsorgung des alten Tonerbehälters und des alten Resttonerbehälters
  • Installationsanleitung

Hinweis Den Tonerbehälter erst unmittelbar vor dem Einsetzen in den Drucker aus der Verpackung nehmen.

Tonerbehälter austauschen

In diesem Abschnitt wird erläutert, wie der Tonerbehälter zu wechseln ist. Dabei grundsätzlich immer auch den Resttonerbehälter austauschen. Ist dieser Behälter voll, kann es durch Austreten von Alttoner aus dem Behälter zu einer Verschmutzung oder Beschädigung des Druckers kommen.

VORSICHT Der Tonerbehälter ist entzündlich! Keinesfalls offenen Flammen aussetzen. Durch Funkenflug kann ein Brand entstehen. Den Tonerbehälter nicht gewaltsam öffnen oder beschädigen.

Wichtig Beim Austausch eines Tonerbehälters vorübergehend alle Speichermedien und Verbrauchsmaterialien (Disketten, USB-Speicher usw.) aus der unmittelbaren Umgebung des Tonerbehälters entfernen. Dies ist angeraten, um eine Beschädigung der Datenträger durch die magnetische Ladung des Toners auszuschließen.

Bei jedem Wechsel des Tonerbehälters ebenfalls das Innere des Druckers reinigen. Näheres hierzu siehe Reinigung des Druckers auf Seite 5-8.

Die UTAX/TA Triumph-Adler haftet nicht für Beschädigungen oder Störungen, die durch die Benutzung von nicht originalem Toner entstehen. Für optimale Ergebnisse wird empfohlen, nur original TA Triumph-Adler Toner zu verwenden, der zur Benutzung im jeweiligen Land freigegeben ist. Wird Toner verwendet, der für andere Regionen bestimmt ist, stoppt der Drucker den Ausdruck.

Hinweis Für den Austausch des Tonerbehälters muss der Drucker nicht ausgeschaltet werden. Druckdaten, die noch nicht vollständig ausgegeben sind, würden bei Ausschalten des Druckers gelöscht werden.

Bevor Sie den Tonerbehälter austauschen, überzeugen Sie sich, welche Tonerfarbe getauscht werden muss. Im folgenden Beispiel wird angenommen, dass der Schwarz-Toner getauscht werden muss.

1 Vordere Abdeckung öffnen.

2 Den Freigabehebel des Schwarz-Tonerbehälters (K) in die senkrechte Position drehen.

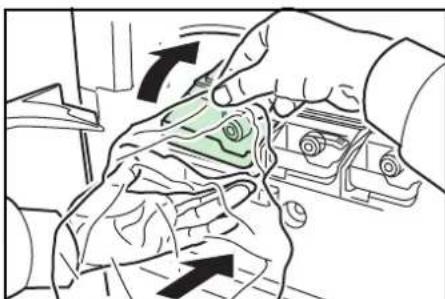

3 Den beiliegenden Plastikbeutel öffnen und zum Schacht des Tonerbehälters führen. Den alten Tonerbehälter mit dem Beutel möglichst weit herausziehen.

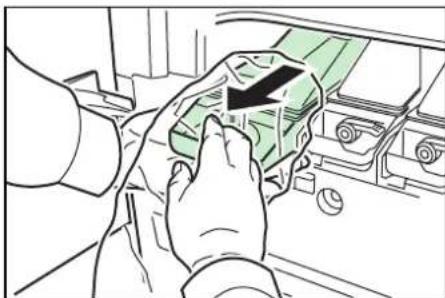

4 Den alten Tonercontainer am Griff entnehmen und in den Plastikbeutel legen.

5 Den neuen Behälter aus dem Toner-Kit nehmen.

6 Den neuen Tonerbehälter mit beiden Händen halten und mehrfach hin und her schwenken, sodass der Toner sich im Innern des Behälters gleichmäßig verteilt.

7 Die neuen Tonerbehälter mit beiden Händen vorsichtig einschieben.

8 Den Freigabehebel des Tonerbehälters in die waagrechte Position drehen. Die anderen Tonerbehälter werden genauso eingesetzt.

9 Vordere Abdeckung schließen.

Hinweis Den Tonerbehälter gemäß den örtlichen Bestimmungen entsorgen.

Mit dem nächsten Abschnitt fortfahren.

Austausch des Resttonerbehälters

Der Resttonerbehälter muss ausgetauscht werden, sobald die Meldung Resttonerbehälter überprüfen erscheint. Einen neuen Behälter finden Sie im Toner-Kit. Der Resttonerbehälter muss ausgetauscht werden, bevor der Drucker wieder arbeitet.

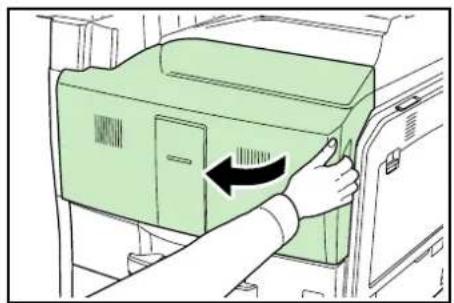

1 Vordere Abdeckung öffnen.

2 Die Entriegelungstaste drücken und die Resttonerschale herausziehen.

3 Den alten Resttonerbehälter verschließen.

4 Den alten Resttonerbehälter diagonal entnehmen.

5 Den alten Resttonerbehälter in den beiliegenden Plastikbeutel einlegen.

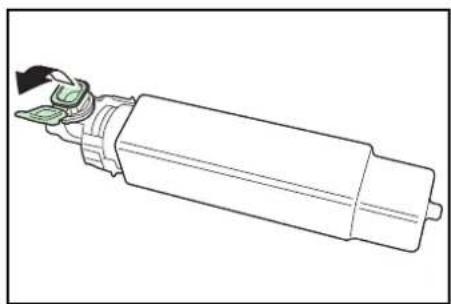

6 Die Verschlussklappe des neuen Resttonerbehälters öffnen.

7 Neuen Resttonerbehälter einsetzen.

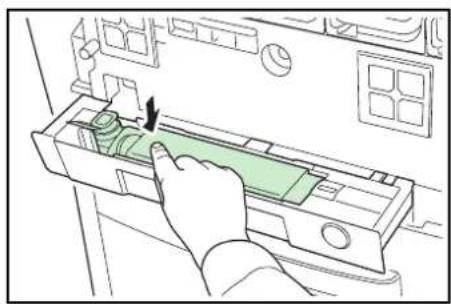

8 Zur Arretierung auf die linke Kante des neuen Resttonerbehälters drücken.

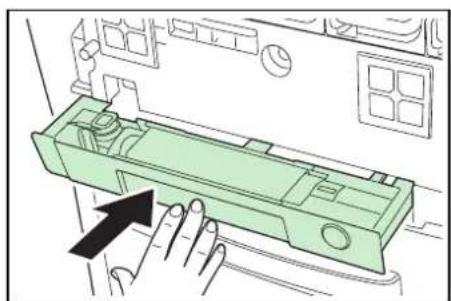

9 Auf die angegebene Position drücken, um die Resttonerschale einzusetzen. Wenn die Schale die korrekte Position erreicht, rastet sie hörbar ein.

10 Vordere Abdeckung schließen.

Nach dem Austauschen des Tonerbehälters und des Resttonerbehälters den Papiertransport reinigen. Eine Anleitung finden Sie unter Reinigung des Druckers auf Seite 5-8.

Reinigung des Druckers

Bei Austausch von Tonerbehälter oder Resttonerbehälter stets eine Innenreinigung des Druckers durchführen, um eine optimale Druckqualität dauerhaft zu gewährleisten.

Um die optimale Druckqualität zu gewährleisten, wird empfohlen, den Drucker einmal pro Monat und nach jedem Tonerwechsel zu reinigen.

Der Drucker sollte auch gereinigt werden, wenn Streifen auf dem Ausdruck erscheinen oder Ausdrucke blass oder undeutlich aussehen.

Reinigung des Trennelements

Ausdrucke mit Verunreinigungen auf dem Papier können durch ein verschmutztes Trennelement verursacht werden. Gehen Sie wie folgt vor, um das Trennelement zu reinigen.

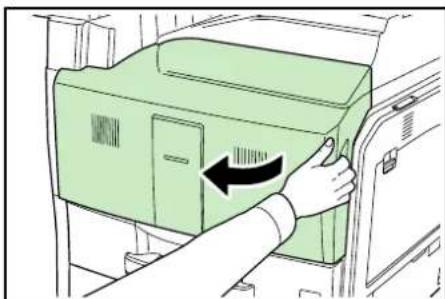

1 Vordere Abdeckung öffnen.

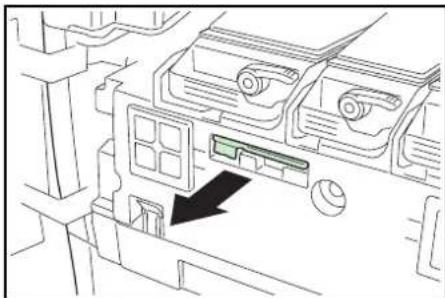

2 Reinigungsbürste (blau) entnehmen.

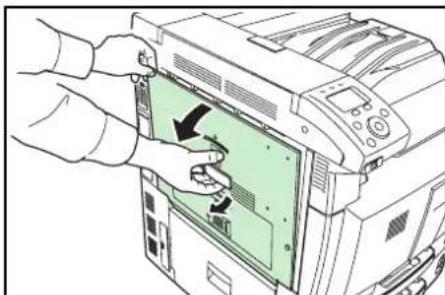

3 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

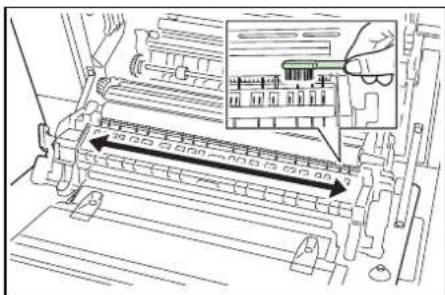

4 Das Trennelement reinigen, indem die Bürste wie gezeigt von einer Seite zur anderen über das Trennelement geführt wird.

5 Bürste wieder an der ursprünglichen Position einsetzen und vordere Abdeckung schließen.

6 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.

Reinigung der Übertragungswalze

Ausdrucke mit Verunreinigungen auf dem Papier können durch eine verschmutzte Übertragungswalze verursacht werden. Gehen Sie wie folgt vor, um die Übertragungswalze zu reinigen.

1 Vordere Abdeckung öffnen.

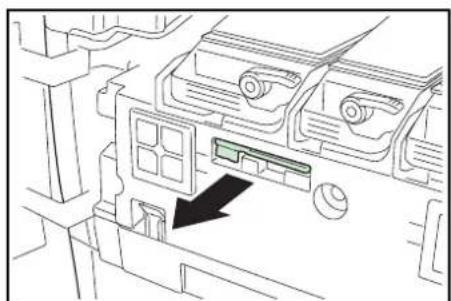

2 Reinigungsbürste (blau) entnehmen.

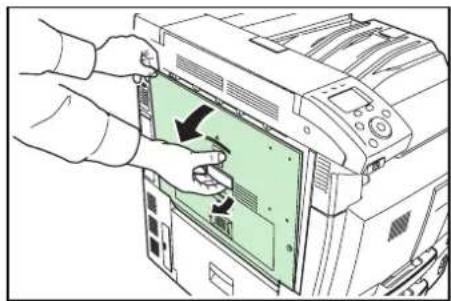

3 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

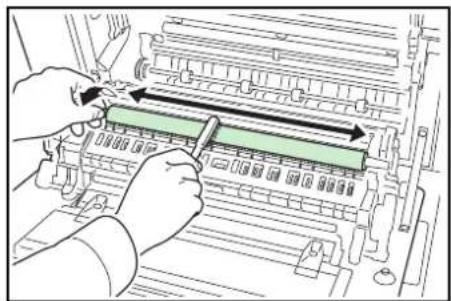

4 Die Übertragungswalze durch Bewegen der Bürste von einer Seite zur anderen reinigen, während die Walze gleichzeitig mit dem Zahnrad an ihrem linken Ende wie abgebildet gedreht wird.

5 Bürste wieder an der ursprünglichen Position einsetzen und vordere Abdeckung schließen.

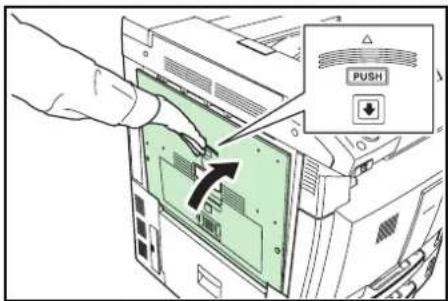

6 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.

6 Störungsbeseitigung

In diesem Kapitel werden folgende Themen behandelt:

Allgemeine Richtlinien 6-2

Probleme mit der Druckqualität 6-3

Fehlermeldungen 6-5

Beseitigung von Papierstaus 6-15

Lässt sich ein Problem nicht wie hier beschrieben beseitigen, wenden Sie sich an den Kundendienst.

Allgemeine Richtlinien

Die nachfolgende Tabelle enthält einige allgemeine Lösungen für mögliche Probleme, die bei Einsatz des Druckers auftreten und vom Anwender gegebenenfalls selbst behoben werden können. Es wird empfohlen, zunächst die hier beschriebenen Maßnahmen zur Fehlerbehebung zu treffen, bevor die Kontaktaufnahme mit dem Kundendienst erfolgt.

Symptom Prüfung Mögliche Lösung
Schlechte Druckqualität.	Siehe Probleme mit der Druckqualität auf Seite 6-3.
Papierstau.	Siehe Beseitigung von Papierstaus auf Seite 6-15.
Am Bedienfeld leuchten keine Anzeigen, obwohl der Drucker eingeschaltet ist und der Lüfter ist nicht zu hören.	Prüfen Sie das Netzkabel. Drucker ausschalten, Netzkabel ordnungsgemäß einstecken und Drucker wieder einschalten.
	Vergewissern Sie sich, dass sich der Netzschalter in der Position ON (|) befindet.	Den Netzschalter in die Position ON (|) bringen.
Der Drucker gibt zwar eine Statusseite, nicht jedoch vom Computer empfangene Daten korrekt aus.	Das Schnittstellenkabel überprüfen. Beide Enden des Druckerkabels fest anschließen. Gegebenenfalls das Druckerkabel austauschen.
	Die Programmdateien und die Anwendungssoftware überprüfen.	Testhalber eine andere Datei drucken oder einen anderen Druckbefehl ausprobieren. Tritt das Problem nur bei einer bestimmten Datei oder Anwendung auf, die Druckereinstellungen für die betreffende Anwendung prüfen.
Aus dem Drucker steigt im Bereich der oberen Ablage Dampf aus.	Prüfen Sie die Raumtemperatur. Eventuell wurde auch zu feuchtes Papier verwendet.	Je nach Umgebung und verwendetem Papier kann der Dampf vom zu feuchtem Papier stammen, der dann wie Rauch aussieht. Dies ist dann kein Problem und der Druck kann fortgesetzt werden.Jedoch ist es besser statt dessen die Raumtemperatur zu erhöhen und neues trockenes Papier zu verwenden.

Tipps

Die nachfolgenden Tipps können dabei helfen, Druckerprobleme zu lösen. Kann ein Problem anhand der vorstehenden allgemeinen Hinweise nicht gelöst werden, Folgendes versuchen:

- Den Drucker ausschalten und einige Sekunden warten. Das Gerät dann wieder einschalten.

- Den Computer, der die Druckaufträge an den Drucker sendet, neu starten.

- Die neuste Version des Druckertreibers beschaffen und installieren. Diese ist unter folgender Adresse erhältlich: http://www.triumph-adler.de.

- Prüfen, ob die von der Anwendung geforderten Schritte zur Erstellung von Ausdrucken korrekt befolgt wurden. Gegebenenfalls die Anwendungsdokumentation zu Rate ziehen.

Probleme mit der Druckqualität

Die Tabellen und Diagramme in den nachfolgenden Abschnitten beschreiben mögliche Probleme mit der Druckqualität sowie Maßnahmen zu deren Behebung. In einigen Fällen ist eine Reinigung des Druckers bzw. der Austausch von Druckerteilen erforderlich.

Kann ein Problem nicht behoben werden, den Kundendienst benachrichtigen.

Druckergebnis Mögliche Lösung
Farbverschiebungen bei Farbausdrucken		Führen Sie die Farb-Registrierung über das Bedienfeld des Druckers aus. Weitere Informationen finden Sie unter Farbausrichtung (Detailierte Farbregistrierung) (Farb-Registrierung [Standard]) auf Seite 4-106.
Vollständig leere Seite Reinigen Sie die LSU/Ladeeinheit.		U/Ladeeinheit.Weitere Informationen finden Sie unter LSU Reinigung auf Seite 4-116.
		Führen Sie die Farbkalibrierung aus, indem Sie entweder den Drucker Aus/Ein schalten oder benutzen Sie das entsprechende Menü der Anzeige.Weitere Informationen finden Sie unter Farbkalibrierung auf Seite 4-106.
		Je nach Umgebungsbedingungen ist ein korrekter Ausdruck unter Umständen nicht möglich. Auf Seite xvi finden Sie Angaben zu zulässigen Temperatur- und Luftfeuchtigkeitsbereichen für die Betriebsumgebung des Druckers.
		Unter Umständen ist auf Ihrem Computer ein Problem aufgetreten. Kontrollieren Sie, ob ein Fehler aufgetreten ist oder die Einstellungen Ihrer Anwendung korrekt sind.
Druckunterbrechungen oder vereinzelte Punkte		Reinigen Sie die LSU/Ladeeinheit.Weitere Informationen finden Sie unter LSU Reinigung auf Seite 4-116.
		Trennelement und Übertragungswalze reinigen.Linke Druckerabdeckung 1 öffnen und Trennelement und Übertragungswalze mit einer Reinigungsbürste säubern.Siehe Reinigung des Druckers auf Seite 5-8.
Schwarze oder weiße senkrechte Streifen	Die Toneranzeige im Bedienfeld kontrollieren.Wenn die Meldung Toner bald leerangezeigt wird, ein neues Toner-Kit installieren. Weitere Informationen siehe Austausch des Tonerbehälters auf Seite 5-2.
	Reinigen Sie die LSU/Ladeeinheit.Weitere Informationen finden Sie unter LSU Reinigung auf Seite 4-116.
	Trommel auffrischen.Weitere Informationen finden Sie unter Trommel Auffrischung auf Seite 4-116.
	Trennelement und Übertragungswalze reinigen.Linke Druckerabdeckung 1 öffnen und Trennelement und Übertragungswalze mit einer Reinigungsbürste säubern.Siehe Reinigung des Druckers auf Seite 5-8.
Blasse oder verschwommene Drucke Trommel auffrischen.	Weitere Informationen finden Sie unter Trommel Auffrischung auf Seite 4-116.
	Vergewissern Sie sich, dass die passende Papiersorte für das zu verarbeitende Papier eingestellt ist.Weitere Informationen finden Sie unter Papiereinstellungen auf Seite 4-46.
	Führen Sie die Farbkalibrierung aus, indem Sie entweder den Drucker Aus/Ein schalten oder benutzen Sie das entsprechende Menü der Anzeige.Weitere Informationen finden Sie unter Farbkalibrierung auf Seite 4-106.
	Probieren Sie ebenfalls die Farbeinstellungen über den Druckertreiber zu verändern.
	Das Bedienfeld prüfen. Wenn die Meldung Toner bald leerangezeigt wird, ein neues Toner-Kit installieren. Weitere Informationen siehe Austausch des Tonerbehälters auf Seite 5-2.
	Unter Umständen ist das von Ihnen verwendete Papier feucht. Durch neues Papier ersetzen.
Hintergrund grau Trommel auffrischen.	Weitere Informationen finden Sie unter Trommel Auffrischung auf Seite 4-116.
	Die Toneranzeige im Bedienfeld kontrollieren.Wenn die Meldung Toner bald leerangezeigt wird, ein neues Toner-Kit installieren. Weitere Informationen siehe Austausch des Tonerbehälters auf Seite 5-2.
	Führen Sie die Farbkalibrierung aus, indem Sie entweder den Drucker Aus/Ein schalten oder benutzen Sie das entsprechende Menü der Anzeige.Weitere Informationen finden Sie unter Farbkalibrierung auf Seite 4-106.
	Unter Umständen ist das von Ihnen verwendete Papier feucht. Durch neues Papier ersetzen.
Oberkante oder Rückseite des Papiers verschmutzt	Das Druckerinnere reinigen.Linke Abdeckung 1 öffnen und das Druckerinnere auf Verschmutzungen prüfen. Bei Vorhandensein von Verschmutzungen das Innere mithilfe des dem Toner beiliegenden Reinigungstuches säubern.
	Reinigen Sie die LSU/Ladeeinheit.Weitere Informationen finden Sie unter LSU Reinigung auf Seite 4-116.
	Papiersorte wechseln.

Fehlermeldungen

Die nachfolgende Tabelle enthält Fehler- und Wartungsmeldungen, deren Ursache selbstständig durch den Anwender behoben werden kann. Falls Maschinenfehler. Service rufen erscheint, den Drucker vom Stromnetz trennen und den Kundendienst informieren.

Falls Maschinenfehler. Service rufen. oder Fehler aufgetreten. Netzschalter AUS und AN schalten. angezeigt wird, schalten Sie den Drucker einmal aus und wieder ein. Ist das Problem weiterhin vorhanden, den Drucker vom Stromnetz trennen und den Kundendienst informieren.

Bei einigen Fehlerbedingungen ertönt ein Alarmsignal. Das Alarmsignal durch Drücken von [Stopp] abschalten.

Meldung Mögliche Lösung
Kontofehler.Drücke [OK].##	Diese Meldung erscheint, wenn die Kostenstellenverwaltung aktiv ist. Eine Einstellung der Kostenstellen oder das Anlegen/Löschen ist fehlgeschlagen. Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie [OK].
Papier Kass. #füllen.	Die in der Meldung genannte Papierquelle ist leer. Die Papierquelle (Kassette, Universalzufuhr oder optionale Papierzufuhr) mit der angegebenen Papiersorte füllen. Diese Meldung wird abwechselnd mit Statusmeldungen des Druckers wie etwa Druckbereit., Bitte warten. oder Verarbeitung angezeigt.
Pap. Univ.Zuf.füllen.
Maschinenfehler.Service rufen.F###	F### steht für einen Controllerfehler ( \#=0, 1, 2, ... ). Service rufen. Der Drucker geht nicht in Betrieb, wenn diese Meldung erscheint.
Maschinenfehler.Service rufen.F000	Der Druckcontroller und das Bedienfeld können nicht miteinander kommunizieren. Schalten Sie den Drucker aus und trennen Sie ihn vom Stromnetz. Den Vertragspartner bzw. den autorisierten Kundendienstpartner benachrichtigen.
Maschinenfehler. Service rufen. #### #	#### steht für einen mechanischen Fehler (#=0, 1, 2, ...). Service rufen. Der Drucker geht nicht in Betrieb, wenn diese Meldung erscheint. Außerdem wird die Gesamtzahl der gedruckten Seiten angezeigt, z. B. 0123456.
Wird abgebrochen...	Wird beim Löschen von Daten angezeigt.
Kass. # schließen.	Die entsprechende Papierkassette ist nicht eingesetzt. Die Kassette installieren. Als Kassettennummer kann eine Zahl zwischen 1 (oberste Kassette) und 4 (unterste Kassette) erscheinen.
Vordere Abdeckungschließen.	Die vordere Abdeckung des Druckers ist offen. Vordere Abdeckung schließen.
Linke Abdeckung # schließen.	Die linke Abdeckung des Druckers ist offen. Die linke Abdeckung schließen. Wenn die linke Abdeckung der optionalen Papierführung geöffnet ist, wird 4 angezeigt.
Obere Abdeckungschließen.	Die obere Abdeckung des Druckers ist offen. Die obere Abdeckung schließen.
Speicher bei Nutzung nicht zu entfernen.	Wird angezeigt, wenn Speich. abziehen ausgewählt wurde, während der USB Speicher benutzt wurde. Die vorherige Anzeige wird für ein bis zwei Sekunden eingeblendet.
Duplexdruck auf Papier nicht möglich.	Es wurde versucht, ein Papierformat und eine Papiersorte zu verarbeiten, die für den Duplexdruck ungeeignet sind. [OK] drücken, um das Papier nur einseitig zu bedrucken.
Fehler aufgetreten. Netzschalter AUS und AN schalten.F###	Den Drucker aus- und wieder einschalten, um zu kontrollieren, ob die Betriebsbereitschaft wiederhergestellt werden konnte. Ist das Problem weiterhin vorhanden, den Drucker vom Stromnetz trennen und den Kundendienst informieren.
Fehler aufgetreten. Netzschalter AUS und AN schalten.F000	Der Druckcontroller und das Bedienfeld können nicht miteinander kommunizieren. Den Drucker aus- und wieder einschalten, um zu kontrollieren, ob die Betriebsbereitschaft wiederhergestellt werden konnte. Ist das Problem weiterhin vorhanden, den Drucker vom Stromnetz trennen und den Kundendienst informieren.
Kostenstellenlimit überschritten.Drücke [OK].	Wird angezeigt, wenn die Kostenstellenverwaltung aktiv ist und das Limit einer Kostenstelle überschritten wurde. Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie [OK].Siehe hierzu auch Kostenstellen Eingabe und Einstellungen auf Seite 4-95.
Auftrag ungespeichert.Drücke [OK].	Das Drucken in den Auftragsspeicher ist fehlgeschlagen, weil zuwenig Speicher auf der Festplatte zur Verfügung stand. Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie [OK].
Durch Kostenstellen verhindert.Drücke [OK].	Wird angezeigt, wenn ein Druck versucht wurde, obwohl die Kostenstellenverwaltung aktiv ist oder eine Begrenzung vorhanden ist.Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie [OK].Siehe hierzu auch Kostenstellen Eingabe und Einstellungen auf Seite 4-95.
KPDL Fehler.Drücke [OK].	Der laufende Druckvorgang kann aufgrund eines durch ## angegebenen KPDL-Fehlers nicht fortgesetzt werden. Drucken Sie über das Bedienfeld einen Fehlerbericht aus, indem Sie KPDL Fehlerliste wählen und aktivieren Sie Ein. Druckvorgang mit [OK] fortsetzen. Sie können den Druckvorgangs durch Betätigen von [Stopp] abbrechen.Wenn "Auto Fehler lösch" aktiviert (Ein) ist, wird der Druck nach dem festgelegten Zeitraum automatisch wieder aufgenommen.
Wenig Sicherheit	Wird angezeigt, wenn Niedrigals Sicherheitsstufe gewählt wurde.
Speicher voll.Druckauftrag nicht komplett auszuführen.	Die vom Computer an den Drucker übergebenen Druckdaten passen nicht in den Druckerspeicher.Gegebenenfalls zusätzliche Speicherkapazitäten installieren. Druckvorgang mit [OK] fortsetzen. Sie können den Druckvorgangs durch Betätigen von [Stopp] abbrechen.Wenn "Auto Fehler lösch" aktiviert (Ein) ist, wird der Druck nach dem festgelegten Zeitraum automatisch wieder aufgenommen.
Keine Mehrfachkopie.Drücke [OK].	Keine Ausgabe von Mehrfachkopien.Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie [OK].
Original Toner installiert.	Wird angezeigt, wenn Original TA Triumph-Adler Toner installiert ist.
Papierstau in#######	Es liegt ein Papierstau vor. Der jeweilige Staubereich wird durch die Rautenzeichen (#) angezeigt. Weitere Informationen finden Sie unter Beseitigung von Papierstaus auf Seite 6-15.
Papier hochfahren.	Die gewählte Kassette fährt gerade das Papier in Einzugsposition und ist gleich bereit.
Drucküberlauf.	Der an den Drucker übergebene Auftrag war zu komplex und kann nicht auf einer Seite ausgegeben werden. Druckvorgang mit [OK] fortsetzen.
Toner ersetzen.[C] [M] [Y] [K]Drucker reinigen.	Mindestens einer der Tonerbehälter ist leer. Tonerbehälter auswechseln und die jeweilige Farbe beachten. Der Drucker geht nicht in Betrieb, wenn diese Meldung erscheint.Wird beispielsweise Toner ersetzen. [C] [K] angezeigt, wechseln Sie den Cyan- und den Schwarz-Tonerbehälter.Weitere Informationen finden Sie unter Austausch des Tonerbehälters auf Seite 5-2.
Toner bald leer.	Zwei Meldungen werden abwechselnd angezeigt. Der Toner der angezeigten Farbe (C=Cyan, M=Magenta, Y=Gelb oder K=Schwarz) muss bald gewechselt werden. Stellen Sie sicher, dass ein Reserve-Toner vorhanden ist. Weitere Informationen finden Sie unter Austausch des Tonerbehälters auf Seite 5-2.
↓ ↑[C] [M] [Y] [K]
Obere Ablageist voll.Papier entfernen.	Die obere Ablage ist voll (ca. 500 Seiten). Die obere Druckablage leeren. Sobald der Drucker erkennt, dass die obere Ablage wieder leer ist, wird der Druckvorgang in die obere Druckablage fortgesetzt.
Unbekannter Toner installiert.	Wird angezeigt, wenn kein Original TA Triumph-Adler Toner installiert ist. Installieren Sie Original TA Triumph-Adler Toner.
Unbekannter Toner installiert. PC [C] [M] [Y] [K]	Wird angezeigt, wenn der Regionalcode des installierten Tonerbehälters nicht mit dem des Druckers übereinstimmt. Den korrekten Tonerbehälter einsetzen.
Alternativ2 A5 Normal3 A4 Recycling4 B4 Normal	Wenn die Kassette kein Papier enthält, welches in Format und Medientyp den Druckdaten entspricht, kann auf eine andere Kassette gewechselt werden. Zum Druck aus einer anderen Papierquelle siehe Papiereinzugsart (Einstellungen der Papierquelle) auf Seite 4-56.
Falsche Konto-ID. Drücke [OK].	Wird angezeigt, wenn die Kostenstellenverwaltung aktiv ist. Entweder wurde keine Kostenstelle mit dem Druckauftrag übertragen oder die Kostenstelle ist nicht vorhanden.Um den Drucker wieder in den Bereitschaftsmodus zu versetzen, drücken Sie [OK].Siehe hierzu auch Kostenstellen Eingabe und Einstellungen auf Seite 4-95.
Die Konto-ID ist schon vorhanden.	Wird angezeigt, wenn versucht wurde, im Kostenstellenmenü einen Kostenstellencode anzulegen, der schon besteht.Siehe hierzu auch Kostenstellen Eingabe und Einstellungen auf Seite 4-95.
Unbekannte ID.	Die für einen privaten bzw. gespeicherten Druckauftrag am Bedienfeld eingegebene Benutzer-ID ist falsch. Prüfen, welche Benutzer-ID im Druckertreiber angegeben wurde. Siehe hierzu auch Anwenderbox auf Seite 4-22..
Falsche Konto-ID.	Die ID oder das Passwort für die Kostenstelle ist nicht korrekt. Prüfen Sie ID oder Passwort. Siehe hierzu auch Kostenstellen Eingabe und Einstellungen auf Seite 4-95.
Falsches Passwort.	Das Passwort stimmt nicht mit dem gespeicherten Passwort überein. Geben Sie das korrekte Passwort ein. Siehe hierzu auch Kostenstellen Eingabe und Einstellungen auf Seite 4-95.
Vordere Abdeckung des Finishers schließen.	Die vordere Abdeckung des optionalen Dokument-Finishers ist offen. Vordere Abdeckung schließen.
Obere Abdeckung des Finishers schließen.	Die obere Abdeckung des optionalen 3.000-Blatt-Dokument-Finishers oder die Abdeckung der Wendeeinheit des Dokument-Finishers ist geöffnet. Die Abdeckung schließen.
Finisher-Fach C schließen.	Fach C des optionalen 3.000-Blatt-Dokument-Finishers ist offen. Fach C schließen.
Mailbox-Abdeckung schließen.	Die Abdeckung der optionalen Mailbox ist offen. Die Abdeckung schließen.
Hefterabdeckung schließen.	Die Hefterabdeckung des optionalen Dokument-Finishers ist offen. Die Hefterabdeckung schließen.
Papier in Kassette # auffüllen.	Die Papierquelle ist leer. Die angegebene Papierquelle (Kassette, Universalzufuhr oder optionale Papierzufuhr) mit der erforderlichen Papiersorte füllen.
Papier in Univ.-Zuf. einlegen.
Dieses Format kann nicht geheftet werden.	Eine Heftung ist nicht möglich, weil ein Papierformat ausgewählt wurde, das nicht geheftet werden kann. Um ohne Heftung zu drucken, [OK] drücken.
Dieses Format kann nicht gelocht werden.	Eine Lochung ist nicht möglich, weil ein Papierformat ausgewählt wurde, das nicht gelocht werden kann. Um ohne Lochung zu drucken, [OK] drücken.
Dieses Format kann n. versetzt werden.	Eine Versetzung ist nicht möglich, weil ein Papierformat ausgewählt wurde, das nicht versetzt werden kann. Um ohne Versetzung zu drucken, [OK] drücken.
Papierzufuhr einstellen.	Die Papierzufuhr ist nicht korrekt installiert. Papierkassette 1 herausziehen. Papierzufuhr herausziehen und dann wieder ganz einschieben.
Toner ersetzen.Neu hinzugefügte Aufträge werden in schwarz/weiß gedruckt.	Farbtonerbehälter (Cyan, Magenta, Gelb) ersetzen. Bis zum Austausch des Behälters erfolgt der Ausdruck im Schwarzweißmodus. Weitere Informationen finden Sie unter Farbtoner leer (Einstellung für zu Ende gehenden Toner) auf Seite 4-80.
Resttonerbehälter prüfen.	Der Resttonerbehälter ist fast voll. Resttonerbehälter austauschen. Weitere Informationen finden Sie unter Austausch des Resttonerbehälters auf Seite 5-6.
	Der Resttonerbehälter ist nicht installiert. Resttonerbehälter einsetzen. Weitere Informationen finden Sie unter Austausch des Resttonerbehälters auf Seite 5-6.
Fach # ist voll.	Fach # des optionalen 3.000-Blatt-Dokument-Finishers ist voll. Sobald der Drucker erkennt, dass das Fach # wieder leer ist, wird der Druckvorgang in das Fach # fortgesetzt.
Mailboxfach #ist voll.	Fach # der optionalen Mailbox ist voll. Sobald der Drucker erkennt, dass das Fach # wieder leer ist, wird der Druckvorgang in das Fach # fortgesetzt.
Faltfach ist voll.	Die optionale Falteinheit ist voll. Sobald der Drucker erkennt, dass die Falteinheit wieder leer ist, wird der Druckvorgang fortgesetzt.
Papier aus innerem Ablagefach im Finisher entfernen.	Das innere Ablagefach des optionalen 3.000-Blatt-Dokument-Finishers ist voll. Der Druckvorgang wird fortgesetzt, sobald das gesamte Papier aus dem inneren Ablagefach entfernt wurde.
Locherbehälter leeren.	Der Locherbehälter des optionalen 3.000-Blatt-Dokument-Finishers ist voll. Den Locherbehälter wie im 3.000-Blatt Document Finisher Operation Guide erläutert entsorgen.
Finisher weg Fehler	Der optionale Dokument-Finisher ist nicht korrekt installiert. Montieren Sie den Dokument-Finisher ab und installieren Sie ihn dann korrekt.
Locherbehälter einsetzen.	Der Locherbehälter des optionalen 3.000-Blatt-Dokument-Finishers ist nicht korrekt installiert. Den Locherbehälter wie im 3.000-Blatt Document Finisher Operation Guide erläutert korrekt installieren.
Heftklammern nachfüllen.	Beim optionalen Dokument-Finisher ist der Vorrat an Heftklammern erschöpft. Den Heftklammernbehälter wie im 3.000-Blatt Document Finisher Operation Guide erläutert ersetzen.
Füllen Sie Klammern in Einheit B und C nach.	Bei der optionalen Falteinheit ist der Vorrat an Heftklammern erschöpft. Den Heftklammernbehälter wie im 3.000-Blatt Document Finisher Operation Guide erläutert ersetzen.
Zulässige Heftklammeranzahl überschritten.	Eine Heftung ist nicht möglich, weil die Anzahl heftbarer Blätter überschritten wurde. Um ohne Heftung zu drucken, [OK] drücken.
Wartung nötig.(#)	Das in der Anzeige genannte Wartungs-Kit A oder B austauschen. Dieser Austausch ist alle 300.000 Druckseiten erforderlich und muss von einem qualifizierten Techniker vorgenommen werden. # ist entweder A oder B. Den Vertragspartner bzw. den autorisierten Kundendienstpartner benachrichtigen.
Bald Wartung.(#)
Fehler aufgetreten.	Die ausgewählte Papierkassette oder das ausgewählte Fach können nicht verwendet werden. Papierkassette oder Fach kontrollieren und Vertragspartner bzw. autorisierten Kundendienstpartner benachrichtigen.

Beseitigung von Papierstaus

Die Meldung Papierstau erscheint, wenn sich Papier im Papiertransportsystem verklemmt hat oder gar kein Papier eingezogen wird. Gleichzeitig wird der Staubereich angezeigt (d. h. die Position, wo sich das gestaute Blatt befindet). Wenn diese Meldung erscheint, geht der Drucker automatisch offline. Gestautes Papier entfernen. Der Drucker geht dann automatisch wieder in Betrieb.

Mögliche Staubereiche

Die nachstehende Abbildung zeigt den Papierweg des Druckers einschließlich aller verfügbaren Optionen. Die Bereiche, in denen Staus auftreten können, sind entsprechend gekennzeichnet und werden in der Tabelle unter der Abbildung erläutert. Papierstaus können auch gleichzeitig in mehreren Bereichen des Papierwegs auftreten.

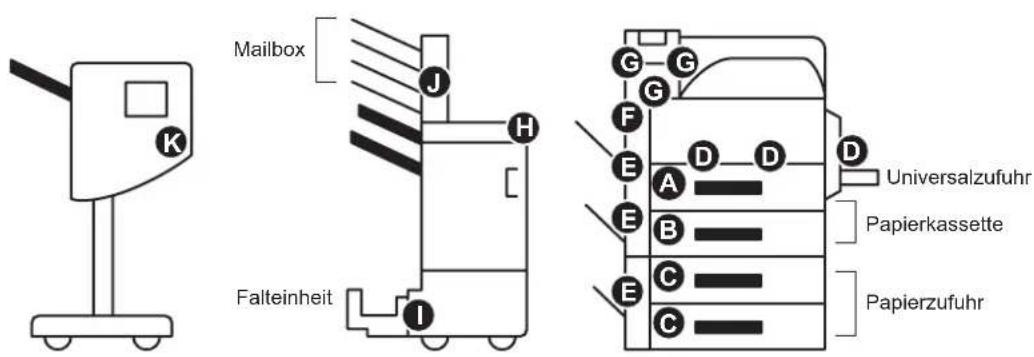

Mailbox J H F G G E D D Universalzufuhr E B D Papierkassette E C C Papierzufuhr

3.000-Blatt-Dokument-FinishersDokument-Finisher

Papierstau-Meldung		Staube-reich	Beschreibung Siehe Seite
	Papierstau in Kassette 1. [Hilfe]	A Papier hat sich an der Kassette (1) gestaut.		Seite 6-18
	Papierstau in Kassette 2. [Hilfe]	B Papier hat sich an der Kassette (2) gestaut.		Seite 6-19
[Hilfe]	Papierstau in Kassette 3.	C Papier hat sich an der Kassette der optionalen Papierzuführung (3, 4) gestaut.		Seite 6-20
[Hilfe]	Papierstau in Papierzu-fuhreinheit.	D Das Papier hat sich an der Universalzufuhr oder im Druckerinneren gestaut.		Seite 6-21
[Hilfe]	Papierstau in linker Abdeckung #.	E Das Papier hat sich im Bereich der linken Abdeckung gestaut.		Seite 6-23
[Hilfe]	Papierstau in Duplexeinheit.	F Das Papier hat sich an der Duplexeinheit gestaut.		Seite 6-24
[Hilfe]	Papierstau in Duplexeinheit.	F Das Papier hat sich an der Duplexeinheit oder im Druckerinneren gestaut.		Seite 6-26
[Hilfe]	Papierstau in oberer Abdeckung.	G Das Papier hat sich an der Fixiereinheit gestaut.		Seite 6-26
	Papierstau imFinisher.[Hilfe]	H Das Papier hat sich am optionalen Dokument-Finisher gestaut.		Bedienungsh andbuch zum 3.000-Blatt-Dokument-Finisher oder zum Document Finisher Operation Guide
	Papierstau in der Falteinheit.[Hilfe]	I Das Papier hat sich an der Falteinheit des optionalen Dokument-Finishers gestaut.		3.000-Blatt Document Finisher Operation Guide
	Papierstau in der Mailbox.[Hilfe]	J Das Papier hat sich an der Mailbox des optionalen Dokument-Finishers gestaut.		3.000-Blatt Document Finisher Operation Guide
	Papierstau in der Wendeeinheit.[Hilfe]	K Das Papier hat sich an der Wendeeinheit des optionalen Dokument-Finishers gestaut.		Document Finisher Operation Guide

Allgemeine Anmerkungen zur Beseitigung von Papierstaus

Bei dem Versuch, einen Papierstau zu beheben, sollten Sie Folgendes berücksichtigen:

VORSICHT Gestautes Papier vorsichtig herausziehen, so dass es nicht reißt. Kleine Papierstücke werden häufig übersehen und können zu wiederholten Papierstaus führen.

- Treten Papierstaus häufiger auf, probeweise eine andere Papiersorte oder Papier aus einem anderen Paket benutzen oder den Papierstapel umdrehen. Kann das Problem durch Wechseln der Papiersorte nicht gelöst werden, liegt möglicherweise ein Druckerfehler vor.

- Ob eine gestaute Seite nochmals gedruckt wird, hängt davon ab, an welcher Stelle der Papierstau aufgetreten ist.

Papierstau an Kassette 1

Gehen Sie wie folgt vor, um Papierstaus an Kassette 1 zu beheben.

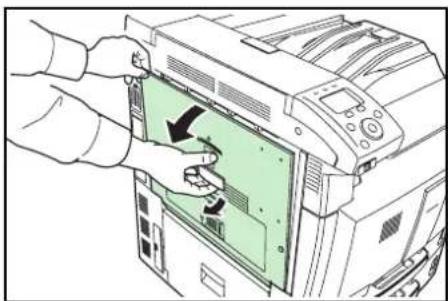

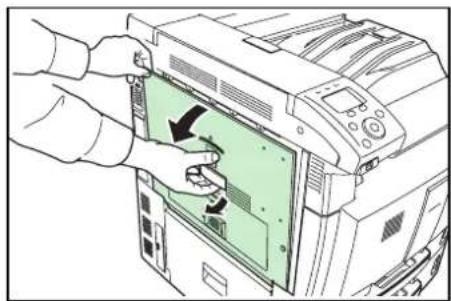

1 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

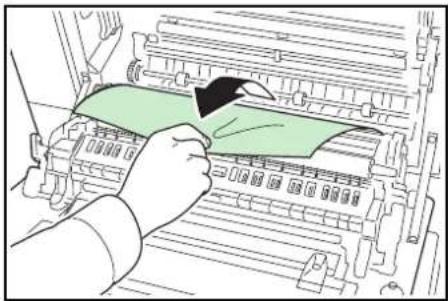

2 Gestautes Papier entfernen.

3 Kassette 1 herausziehen.

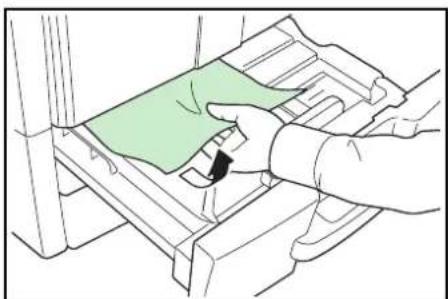

4 Gestautes Papier entfernen.

5 Kassette 1 wieder ganz einschieben.

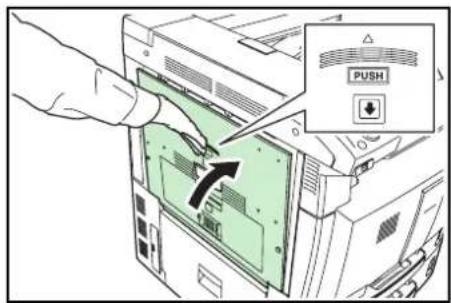

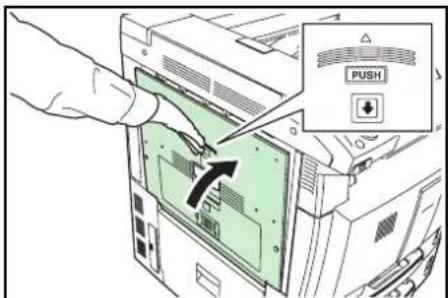

6 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.

Papierstau an Kassette 2

Gehen Sie wie folgt vor, um Papierstaus an Kassette 2 zu beheben.

1 Linke Abdeckung 3 öffnen.

2 Gestautes Papier entfernen.

3 Kassette 2 herausziehen.

4 Gestautes Papier entfernen.

5 Kassette 2 wieder ganz einschieben.

6 Linke Abdeckung 3 schließen.

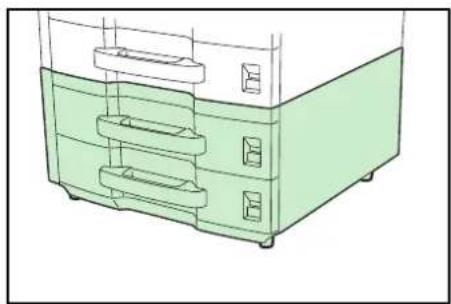

Papierstau in optionaler Kassette 3 oder 4

Bei Verwendung der optionalen Papierzufuhr gehen Sie wie folgt vor, um Papierstaus an den Kassetten 3 oder 4 zu beheben.

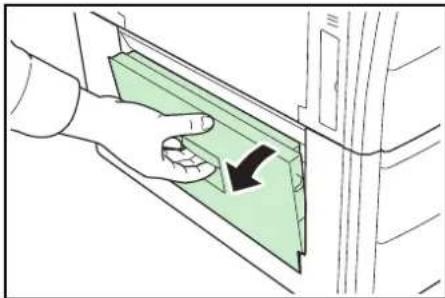

1 Linke Abdeckung 4 öffnen.

2 Gestautes Papier entfernen.

3 Verwendete Kassette herausziehen.

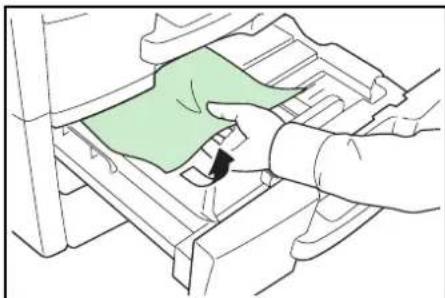

4 Gestautes Papier entfernen.

5 Kassette wieder ganz einschieben.

6 Linke Abdeckung 4 schließen.

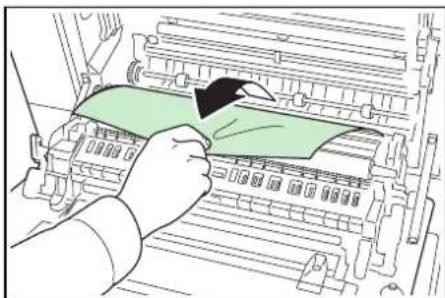

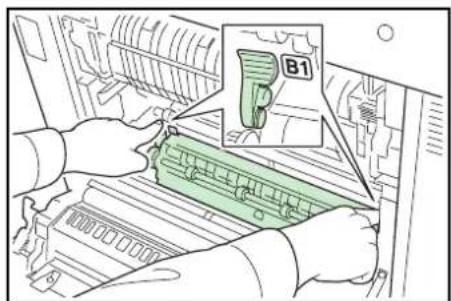

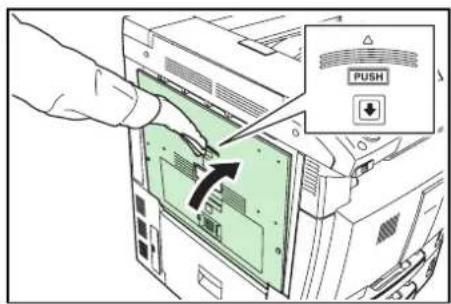

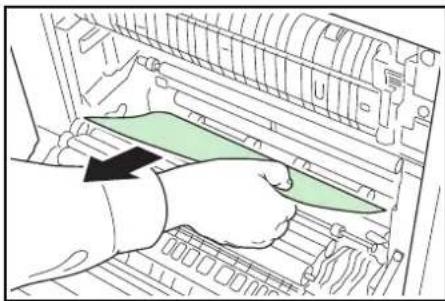

Papierstau in der Universalzufuhr.

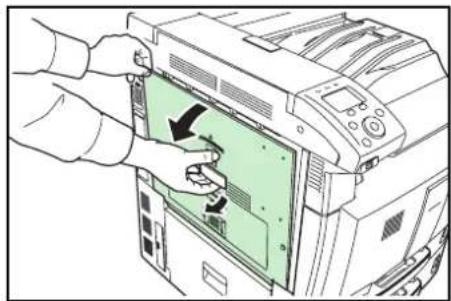

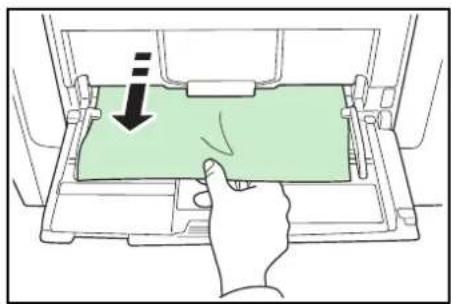

Gehen Sie wie folgt vor, um Papierstaus an der Universalzufuhr zu beheben.

1 Papier aus der Universalzufuhr nehmen.

2 Ggf. Papierstau im Innern beseitigen.

3 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

4 Gestautes Papier entfernen.

5 Zufuhrführung B1 öffnen.

6 Gestautes Papier entfernen.

7 Kassette 1 herausziehen.

8 Unteren grünen Drehknopf (B2) um mindestens 10 Umdrehungen gegen den Uhrzeigersinn drehen.

9 Gestautes Papier entfernen. Wenn Sie das Papier nicht entfernen können, gehen Sie wie folgt vor.

10 Papierzufuhreinheit (B3) herausziehen.

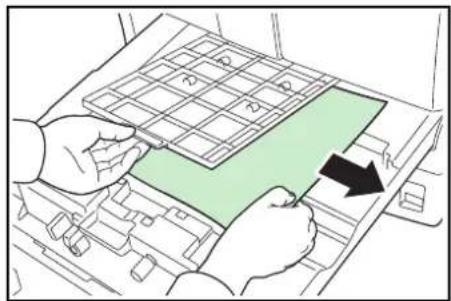

11 Abdeckung (B4) der Papierzufuhreinheit öffnen und gestautes Papier entfernen.

12 Papierzufuhreinheit (B3) wieder einschieben. Danach Kassette wieder vollständig einschieben.

13 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.

Papierstaus in den linken Abdeckungen 1, 3 oder 4

Bei Verwendung der optionalen Papierzufuhr gehen Sie wie folgt vor, um Papierstaus hinter den linken Abdeckungen 1, 3 oder 4 zu beheben.

1 Linke Abdeckung öffnen, hinter der sich das Papier staut.

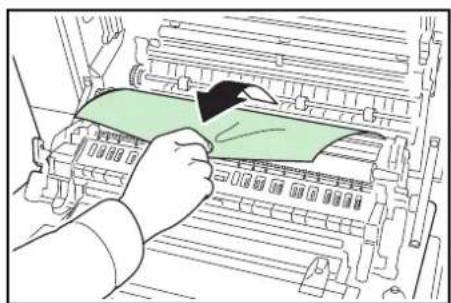

2 Gestautes Papier entfernen.

3 Die linke Abdeckung schließen.

Papierstau an der Duplexeinheit

Gehen Sie wie folgt vor, um Papierstaus an der Duplexeinheit zu beheben.

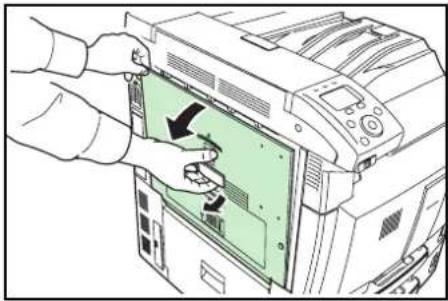

1 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

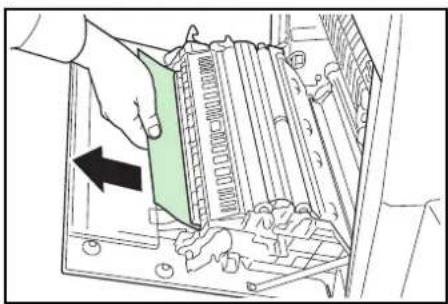

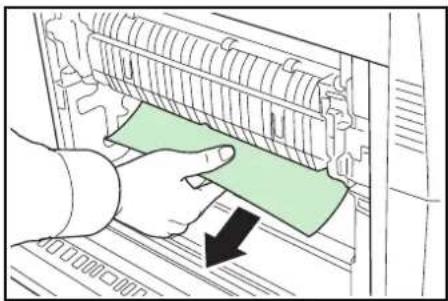

2 Gestautes Papier entfernen.

3 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.

Papierstau an der Duplexeinheit und Kassette 1

Gehen Sie wie folgt vor, um Papierstaus an Duplexeinheit und Kassette 1 zu beheben.

1 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

2 Gestautes Papier entfernen.

3 Auf die angegebene Position drücken, um die linke Abdeckung 1 zu schließen.

4 Wenn die Anzeige der linken Abdeckung 2 blinkt, linke Abdeckung 2 öffnen.

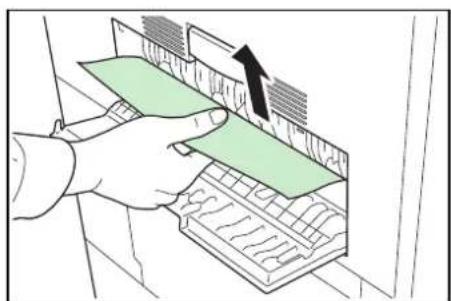

5 Gestautes Papier entfernen.

6 Linke Abdeckung 2 schließen.

7 Die Papierkassette 1 herausziehen und das gestaute Papier entfernen.

8 Kassette 1 wieder ganz einschieben.

Papierstau an der Fixiereinheit

Gehen Sie wie folgt vor, um Papierstaus an der Fixiereinheit zu beheben.

1 Hebel der linken Abdeckung 1 nach oben ziehen und linke Abdeckung 1 öffnen.

2 Gestautes Papier entfernen.

3 Die Heizungsabdeckung (A1) öffnen.

VORSICHT Gestautes Papier vorsichtig herausziehen, so dass es nicht reißt. Kleine Papierstücke werden häufig übersehen und können zu wiederholten Papierstaus führen.

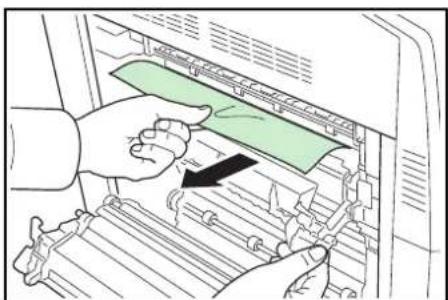

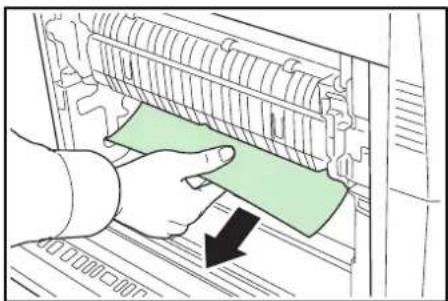

4 Gestautes Papier entfernen.

5 Wenn das gestaute Papier im Papierausgabeschacht sichtbar ist, das Papier herausziehen, um es zu entfernen.

6 Obere Abdeckung öffnen und das gestaute Papier entfernen.

7 Die obere Abdeckung schließen.

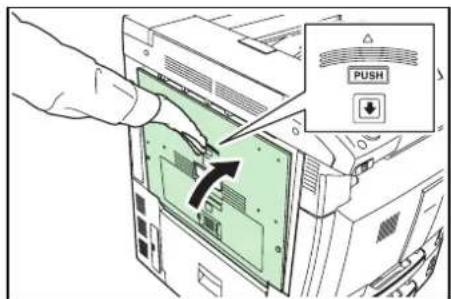

8 Die Heizungsabdeckung wieder aufsetzen und an der angegebenen Position drücken, um die linke Abdeckung 1 zu schließen.

Anhang

In diesem Kapitel werden Details zu den vorhandenen Schnittstellen, den optionalen Erweiterungen des Druckers und die Spezifikationen des Druckers erklärt.

Schnittstelle A-2

USB-Schnittstelle A-2

Netzwerkschnittstelle A-3

Optionale Erweiterungen A-5

Speichererweiterung A-6

Allgemeine Beschreibung der Optionen A-9

Technische Daten A-10

Informationen zur Verfügbarkeit der gewünschten Optionen hält der Kundendienst bereit.

Schnittstelle

In diesem Anhang werden die Signale der USB- und der Netzwerk-Schnittstelle des Druckers erläutert. Darüber hinaus sind hier die Pinbelegungen, die Signalfunktionen, die Zeittakte, die Steckerspezifikationen sowie die Spannungspegel aufgeführt.

• USB-Schnittstelle
  • Netzwerkschnittstelle

USB-Schnittstelle

Der Drucker unterstützt den Hi-Speed USB-Standard (Universal Serial Bus). Nachfolgend finden Sie einen Überblick über die Schnittstellen- und Signalisierungsspezifikationen des USB-Formats.

Technische Daten

Basisspezifikation

Kompatibel zur USB Spezifikation Revision 2.0.

Anschlüsse

Drucker: Buchse des Typs B mit Upstream-Port

Kabel: Stecker des Typs B

Kabel

Ein maximal 5 m langes, USB 2.0- (Hi-Speed-USB-) konformes geschirmtes Kabel verwenden, das dem USB-Standard 2.0 entspricht.

Transfermodus

Gerät mit eigener Stromversorgung

Schnittstellensignale

Pinbelegung des USB-Schnittstellenanschlusses

Pin Signal Beschreibung
1 Vbus Stromversorgung (+5 V)
2 D- Datenübertragung
3 D+ Datenübertragung
4 GND Signalerde
Hülle — Abschirmung

Netzwerkschnittstelle

Leistungsmerkmale

Automatische IP Adressen Auflösung

Dieses Merkmal ist kompatibel mit dem DHCP/DHCPv6 Protokoll und erlaubt es dem Drucker automatisch, eine IP Adresse von einem DHCP/DHCPv6 Server zu erhalten.

Management über Web Browser

HTTP Seiten sind im Drucker hinterlegt, so dass ein Web Browser zur Beobachtung des Druckerzustands und zum Ändern von Einstellungen benutzt werden kann. Die Einstellungen können Passwort geschützt werden.

Unterstützte Protokolle

SMTP, POP3, SSL, SNMP, IPv6 und NetBIOS über TCP/IP Protokolle werden zu einfachen Verwaltung und für Sicherheitsmerkmale unterstützt.

Unterstützung von IEEE 802.1x

Die Schnittstelle unterstützt EAP-TLS und PEAP Authentifizierung.

IPv6 Unterstützung

Unterstützt IPv6 basierend auf IPv4 mit Verbesserungen, wie erweiterter Adressraum, erweiterte Sicherheitsfunktionen und prioritätsbasierte Übertragung.

Unterstützt IPsec

Unterstützt IPsec, das Sicherheitsprotokoll, welches auf Netzwerk Layer (IP Layer) Ebene authentifiziert und verschlüsselt.

Technische Daten

Anschluss

Netzwerk: 10 BASE-T/100 BASE-TX

Betriebssysteme

Windows 2000/XP/Vista/7/Server2003/Server2008, MacOS 10.x

Netzwerk Protokolle

• IPv6: HTTP, LPD, FTP, IPP, RawPort, ICMPv6, LLTD, SNTP, DHCPv6, SMTP, POP3, DNS, SNMPv1/v2c/v3, WSD
• IPv4: HTTP, HTTPS, LPD, FTP, IPP, RawPort, ICMP, DHCP, SMTP, POP3, SNTP, DNS, WINS, NetBIOS über TCP/IP, SNMPv1/v2c/v3, Apple Bonjour Compatible, IPPS, LLTD, WSD
• weitere: IPX/SPX, NetWare (NDS/Bindery), AppleTalk, NetBEUI

Sicherheits Protokolle

SSL/TLS (HTTPS, IPPS), SNMPv3, EAP-TLS, PEAP, AH, ESP

Umgebungsbedingungen

10 bis 35 °C, 20-80 % Luftfeuchtigkeit (Kondenswasserbildung vermeiden)

EMI Gegenmaßnahmen

Wichtig Werden IPv6 Funktionen benutzt, müssen alle Netzwerkbestandteile (Router, PCs, etc) IPv6 unterstützen.

Optionale Erweiterungen

Für individuelle Druckanforderungen stehen die nachfolgenden Druckeroptionen zur Verfügung. Anweisungen zur Installation dieser Optionen finden sich in der jeweils mitgelieferten Dokumentation. Einige dieser Optionen werden auch auf den folgenden Seiten beschrieben.

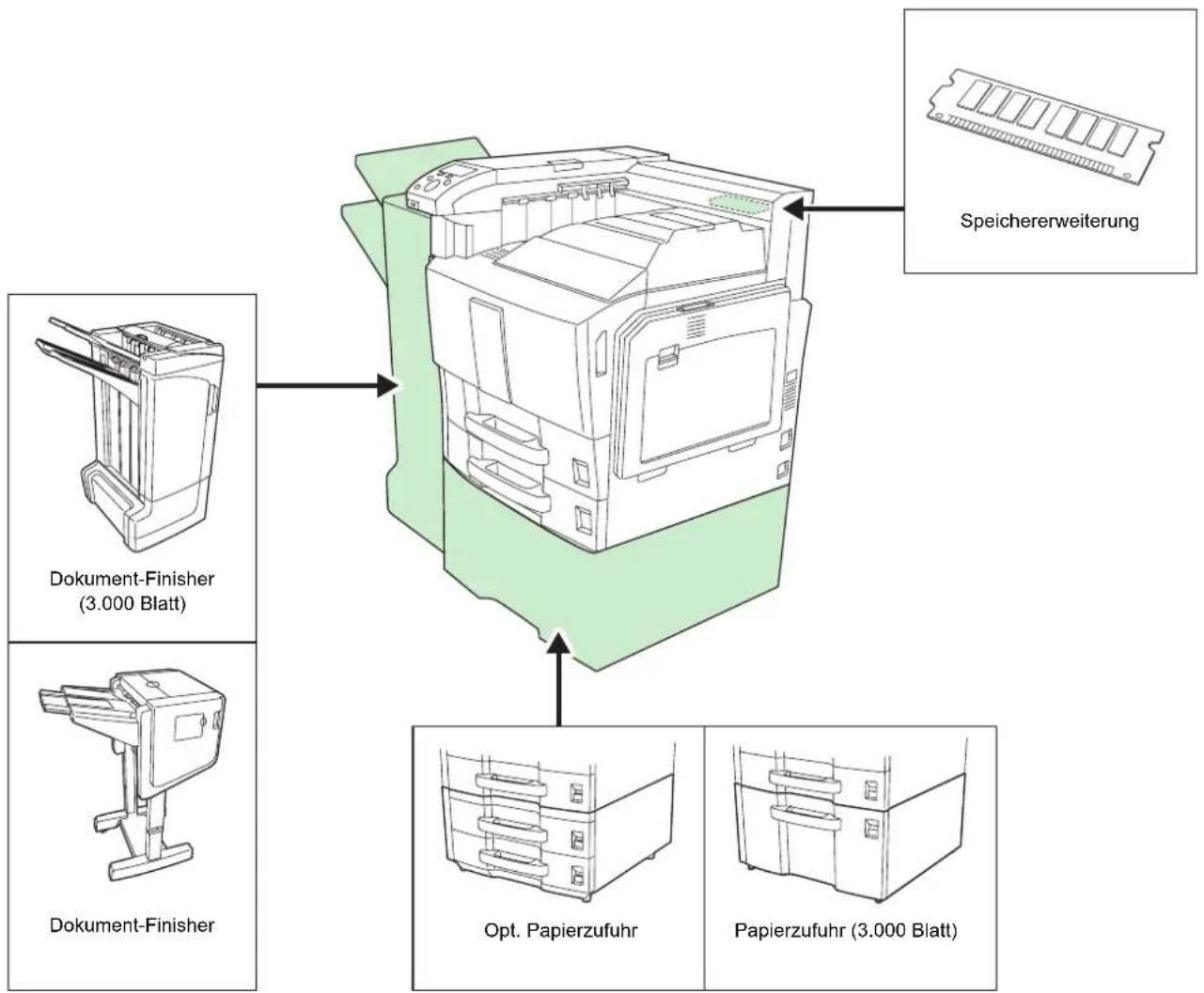

Speichererweiterung Dokument-Finisher (3.000 Blatt) Opt. Papierzufuhr Dokument-Finisher Papierzufuhr (3.000 Blatt)

Speichererweiterung

Auf der Hauptplatine des Druckers steht ein Steckplatz für eine optionale Speichererweiterung (Dual in line Module) zur Verfügung. Ein optionales Speichermodul lässt sich installieren, um den Speicher des Druckers auf 2 GB zu erweitern. Standardmäßig verfügt der Drucker über 1 GB Speicher.

Speichererweiterungsmodule

Das optionale Speichermodul hat eine Kapazität von 1 GB.

Hinweise zur Handhabung der Hauptplatine und der Speichermodule

Um die elektronischen Bauteile zu schützen, muss die am Körper angesammelte statische Elektrizität ableitet werden, indem ein Wasserrohr oder ein anderes Metallobjekt berührt wird, bevor die Hauptplatine oder ein Speichererweiterung angefasst wird. Während der Arbeit ein Antistatik-Armband tragen.

Die Hauptplatine oder Speichererweiterungen grundsätzlich nur am Rand anfassen (siehe nachfolgende Abbildung).

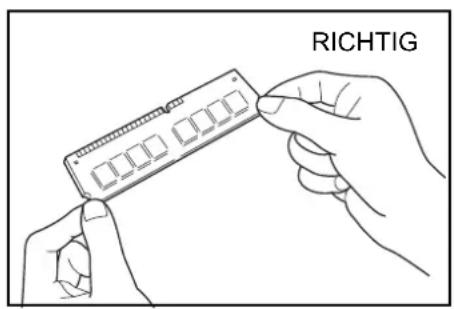

RICHTIG

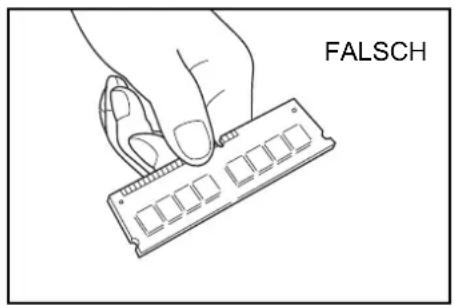

FALSCH

Speichermodule installieren

Wichtig Entfernen Sie einen USB Speicher, falls einer gesteckt ist.

1 Den Drucker ausschalten und den Netzstecker ziehen.

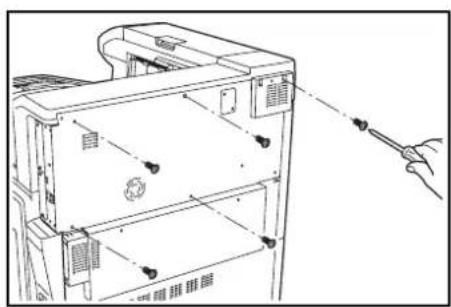

2 Die fünf langen Schrauben an der Abdeckung auf der Druckerrückseite entfernen.

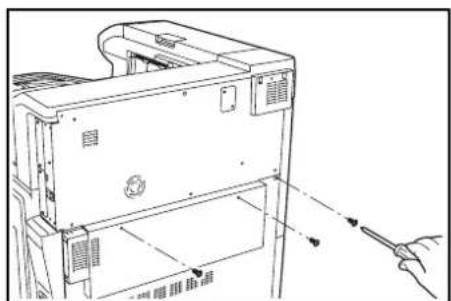

3 Die drei kurzen Schrauben entfernen und die Abdeckung öffnen.

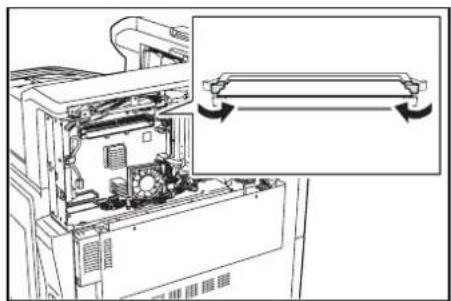

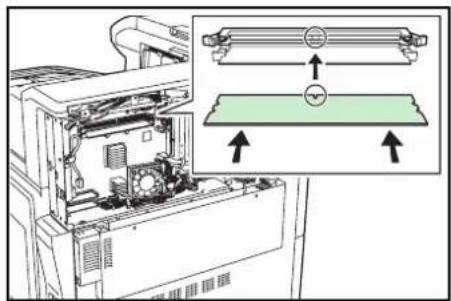

4 Das optionale Erweiterungsspeichermodul aus der Verpackung nehmen. Das Speichermodul mit der Anschlussleiste voran auf den Steckplatz setzen, die Kerben des Moduls auf die entsprechenden Brücken des Steckplatzes ausrichten und das Modul gerade und so weit wie möglich in den Steckplatz schieben.

5 Die Verriegelungen schließen, um das Speichermodul zu arrettieren.

6 Die rückwärtige Abdeckung des Druckers wieder aufsetzen und mit den Schrauben befestigen.

Speichererweiterung ausbauen

Um ein Speichermodul auszubauen, zunächst die rückwärtige Druckerabdeckung entfernen und die beiden Halteklammern nach außen klappen. Danach das Modul vorsichtig aus dem Sockel herausnehmen.

Speichererweiterung prüfen

Nach der Installation der Speichererweiterung, kann diese wie folgt geprüft werden.

Ausdruck.
Sind Sie sicher?
→Statusseite
[ J a ] [ N

1 Im Menü Bericht drucken, drücken Sie △ oder ∇, um Statusseite zu wählen.
2 Drücken Sie [OK]. Eine Bestätigungsmeldung wird angezeigt.
3 Drücken Sie [Ja] ([Linke Auswahl-Taste]). Akzepiert. erscheint in der Anzeige und der Drucker gibt eine Statusseite aus.

Prüfen Sie die Größe des Speichers, der im Ausdruck angezeigt wird. Ist die Speichererweiterung korrekt eingebaut, hat sich die Speichergröße erhöht. (Die Ursprungsspeichergröße beträgt 1 GB.)

e i n ]

Allgemeine Beschreibung der Optionen

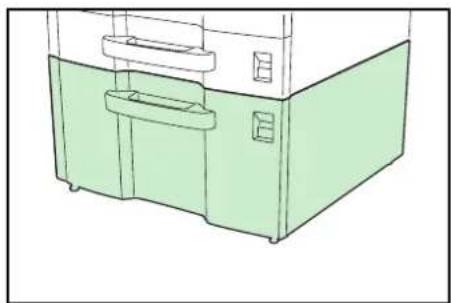

Papierzufuhr

Zwei zusätzliche Papierzufuhren können zur vorhandenen Papierkassette installiert werden. Papiermenge und Handhabung sind identisch zu den Kassetten 1 und 2 des Systems.

Hinweis Die linke Abdeckung 4 auf der linken Seite der Papierzufuhr kann zur Behebung eines Papierstaus verwendet werden.

Papierzufuhr (3.000 Blatt)

Zusätzlich zu den Papierkassetten des Druckers können Sie eine optionale Papierzufuhr installieren, die bis zu 3.000 Blatt A4- oder B5-Papier aufnehmen kann.

Hinweis Die linke Abdeckung 4 auf der linken Seite der Papierzufuhr kann zur Behebung eines Papierstaus verwendet werden.

Dieser Dokument-Finisher nimmt eine große Menge gedruckter Blätter auf und ist praktisch, um mehrere Sets zu sortieren. Sortierte Ausgabeblätter können zudem geheftet werden. Weitere Hinweise entnehmen Sie dem Document Finisher Operation Guide.

Dokument-Finisher (3.000 Blatt)

Dieser Dokument-Finisher nimmt eine große Menge gedruckter Blätter auf und ist praktisch, um mehrere Sets zu sortieren. Sortierte Ausgabeblätter können zudem geheftet oder (optional) gelocht werden. Weitere Hinweise entnehmen Sie dem Document Finisher Operation Guide (3.000 Blatt). Weitere Optionen sind eine Mailbox und eine Falteinheit.

Data Security Kit(E)

Das Datensicherheitskit überschreibt alle nicht mehr benötigten Daten im Speicherbereich der Festplatte, sodass diese nicht mehr abgerufen werden können. Ferner verschlüsselt das Datensicherheitskit Daten vor der Speicherung auf der Festplatte. Auf diese Weise erhöht das Datensicherheitskit die Sicherheit, weil die Daten sich nachfolgend ausschließlich mit den vorgesehenen Ausgabe- und Verarbeitungsschritten entschlüsseln lassen.

Technische Daten

Hinweis Die technischen Daten des Druckers können jederzeit ohne vorherige Ankündigung geändert werden.

Gerät

Merkmal Beschreibung
Druckmethode		Druck mit elektrostatischer Übertragung und Trockentoner (Laserdruck), Druck mit Tandem-/Zwischenübertragung
Druckgeschwindigkeit	Standard - Farbe	A4/Letter: 50 ppm- SchwarzweißA4/Letter: 55 ppm
	Bei installiertem Dokument-Finisher:	- FarbeA4/Letter: 50 ppm- SchwarzweißA4/Letter: 50 ppm
	Bei installiertem Dokument-Finisher (3.000 Blatt):	- FarbeA4/Letter: 50 ppm- SchwarzweißA4/Letter: 55 ppm
Duplex Druckgeschwindigkeit - Farbe		A4/Letter: 42 ppm- SchwarzweißA4/Letter: 42 ppm
Auflösung 600 dpi
Zeit für ersten Druck Schwarzweiß: 5,2		Sekunden maximal/Farbe: 6,7 Sekunden maximal
Aufwärmzeit (23°C, 60 % Luftfeuchtigkeit)	Nach Einschalten 57,5	Sekunden maximal
	Aus dem Ruhemodus (nach 3 Stunden)	57,5 Sekunden maximal
Controller PowerPC750GL (750 MHz)
Speicher Standard 1 GB
Betriebssysteme Microsoft Windows 2000/XP/Vista/7, Windows Server 2003/2008Apple Macintosh OS X
Schnittstelle USB	Hi-Speed-USB
	Netzwerk	10 BASE-T/100 BASE-TXKUIO-LV-Steckplatz
Monatliches Druckvolumen	Durchschnitt	9.000 Seiten
	Maximal 150.000 Seiten
Merkmal		Beschreibung
Papierformate K	assette A3, B4, A4, B5,	A5, Folio, 11 × 17" (Ledger), 8-1/2 × 14" (Legal), 8-1/2 × 11"(Letter), Statement, Oficio II, 8-1/2 × 13-1/2", 8K und 16K
	Universalzufuhr A3, B4,	A4, B5, A5, Folio, 11 × 17" (Ledger), 8-1/2 × 14" (Legal), 8-1/2 × 11"(Letter), Oficio II, 8-1/2 × 13-1/2", Statement, Executive, A6, B6, ISO B5,Briefumschlag Monarch, Briefumschlag Nr. 10, Briefumschlag Nr. 9,Briefumschlag Nr. 6, Briefumschlag DL, Briefumschlag C5, Briefumschlag C4,8K, 16K, Hagaki, OufukuHagaki, Youkei 2, Youkei 4, Spezial
Papiersorten†	Kassette Normalpapier,	vorgedrucktes Papier, Feinpapier, Recycling-Papier, Pergament,raues Papier, Briefbogen, farbiges Papier, vorgelochtes Papier, dickes Papier,Qualitätspapier, SPEZIAL 1-8
	Universalzufuhr Normalpapier, Transparentfolien, vorgedrucktes Papier, Etiketten, Feinpapier,Recycling-Papier, Pergamentpapier, rauhes Papier, Briefbogen, farbiges Papier,vorgelochtes Papier, Umschläge, Karton, dickes Papier, Qualitätspapier,SPEZIAL 1-8
Kapazität derPapierzufuhren	Kassette 1 500 Blatt (80 g/m2, A4/Letter oder kleiner), 250 Blatt (80 g/m2, B4/Legal odergrößer)
	Kassette 2 500 Blatt (80 g/m2)
	Universalzufuhr 100 Blatt (80 g/m2, A4/Letter oder kleiner), 50 Blatt (80 g/m2, größer als A4/Letter)
Toleranz 4 mm (links, rechts, oben und unten)
Kapazität desAusgabefachs	Obere Ablage 500 Blatt (80 g/m2)
Umgebungs-bedingungen	Temperatur 10 bis 32,5°C
	Relative Luftfeuchte 15 bis 80 %
	Höhe 2.500 Meter maximal
	Beleuchtung Max. 1.500 Lux
Stromanschluss 120 V, 60 Hz, max. 12 A (USA/Kanada),220-240 V, 50/60 Hz, max. 7,2 A (Europa)
Stromverbrauch	Maximal	1.500 W
	BeiSchwarzweißdruck	1.110 W (max.) (USA/Kanada), 1.130 W (max.) (Europa)
	Beim Farbausdruck	1.130 W (max.) (USA/Kanada), 1.150 W (max.) (Europa)
	In Bereitschaft	210 W (max.)
	Im Ruhemodus	19 W (max.)
	Ausschaltet	1 W (max.)
Betriebsge-räusch††	Beim Ausdruck	LpA = 68,6 dB (A)
	In Bereitschaft	LpA = 57 dB (A)
	Im Ruhemodus	Nicht messbar
Abmessungen (B × T × H)		605 × 680 × 691 mm
Gewicht		Ca. 99 kg

†. Die Universalzufuhr kann für Papierformate über 98 × 148 mm benutzt werden.
††. (EN ISO 7779 [in unmittelbarer Nähe, Schalldruckpegel an der Vorderseite])

Papierzufuhr (optional)

Merkmal Beschreibung
Papiervorratsprinzip Friktionsvorschub (Blattanzahl: 500, 80 g/m2, 2 Kassetten)
Papierformat Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", Letter, Letter-R, Executive, Executive-R, Statement-R, A3, B4, A4, A4-R, B5-R, A5-R, Folio, 8K, 16K, 16K-R
Geeignete Papiersorten Papiergewicht:	60 bis 163 g/m2Medientypen: Standardpapier, Recyclingpapier, Farbpapier
Abmessungen (B × T × H) 585 × 590 × 315 mm
Gewicht ca. 26 kg

Papierzufuhr (3.000 Blatt, optional)

Merkmal Beschreibung
Papiervorratsprinzip Friktionsvorschub (Blattanzahl: 3.000, 80 g/m2)
Papierformat A4, B5, Letter
Geeignete Papiersorten Papiergewicht:	60 bis 105 g/m2Medientypen: Standardpapier, Recyclingpapier, Farbpapier
Abmessungen (B × T × H) 585 × 600 ×	314 mm
Gewicht ca. 23 kg

Dokument-Finisher (optional)

Merkmal Beschreibung
Anzahl Fächer 1 Fach
Papierformat (ohne Heftung) Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", A3, B4, Folio, 8K: 500 BlattLetter, Letter-R, A4, A4-R, B5, B5-R, 16K: 1.000 Blatt
Geeignete Papiergewichte Heftung: 90 g/m2 (max.)
Maximale Anzahl von Blättern bei Heftung	Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", A3, B4, 8K: 25 BlattLetter, Letter-R, A4, A4-R, B5, B5-R, 16K: 50 Blatt (Gewicht: 90 g/m2 max.)
Abmessungen (B × T × H) 634,9 × 533 × 1.013,5 mm
Gewicht ca. 26,5 kg

Dokument-Finisher (3.000 Blatt, optional)

Merkmal Beschreibung
Anzahl Fächer 3 Fächer
Papierformat Fach A (ohne Heftung)		Ledger, Legal, A3, B4, 8K: 1.500 BlattLetter, Letter-R, A4, A4R, B5, 16K: 3.000 Blatt
Fach B Folio, Ledger, Legal, 12 × 18", A3, B4, 8K: 100 BlattLetter, Letter-R, Statement-R, A4, A4R, B5, B5R, A5, A5R, 16K, 16KR: 200 Blatt
Fach C: Letter, Statement-R, A4, B5, A5, A5R, 16K: 50 Blatt
Geeignete Papiergewichte Heftung: 90 g/m2 (max.)
Maximale Anzahl von Blättern bei Heftung		A3, B4, Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", Folio, 8K: 30 BlattA4, A4-R, B5, Letter, Letter-R, 16K: 50 Blatt(Papiergewicht: 90 g/m2 max.)
Abmessungen (B × T × H) 687 × 573 × 1.087 mm
Gewicht ca. 55 kg

Glossar

Anwenderbox

Die Anwenderbox speichert Druckdaten für jeden Anwender im Drucker. Die gespeicherten Daten können dann später über das bedienfeld abgerufen werden.

AppleTalk

AppleTalk bietet die Freigabe von Dateien und Druckern und ermöglicht die Nutzung von Anwendungen, die auf einem anderen Computer im gleichen Netzwerk laufen.

Auftragbox

Die Auftragsbox speichert Druckdaten auf dem Drucker. Die gespeicherten Daten können dann später über das Bedienfeld abgerufen werden.

Protokoll zur automatischen Zuweisung von IP-Adressen, Subnetzmasken und Gateway-Adressen in einem TCP/IP-Netzwerk. Durch die Verwendung von DHCP wird die Arbeit des Netzwerkadministrators auf ein Mindestmaß begrenzt, was besonders in großen Netzwerken mit vielen Computern, in denen die Vergabe spezifischer IP-Adressen nicht nötig ist, nützlich ist.

dpi (dots per inch = Punkte pro Zoll)

Einheit der Druckauflösung in "Punkten pro Zoll" (25,4 mm).

Druckertreiber

Mit Druckertreibern können aus der jeweiligen Anwendungssoftware heraus Druckdaten erzeugt und an den Drucker gesendet werden. Der Treiber für diesen Drucker befindet sich auf der zum Lieferumfang gehörigen CD-ROM. Er muss auf dem verwendeten Computer installiert werden.

EcoPrint

Druckmodus, der den Tonerverbrauch reduziert. Im EcoPrint-Modus gedruckte Seiten sind etwas blasser als solche, die im normalen Druckbetrieb ausgegeben werden.

Emulation

Bezeichnet das Imitieren von Geräten anderer Hersteller. Der Drucker emuliert den Betrieb folgender Drucker: PCL6 and KPDL.

FormFeed-Timeout

Während der Datenübertragung an einen Drucker kann es zu Unterbrechungen kommen. Zu diesem Zeitpunkt wartet der Drucker auf die nächsten Daten, ohne Seitenumbrüche einzufügen. Das FormFeedTimeout ist eine Funktion, bei der das Gerät einen automatischen Seitenumbruch ausführt, nachdem es für eine voreingestellte Zeitspanne

gewartet hat. Sobald der Wartezeitraum angebrochen und die entsprechende Zeit verstrichen ist, verarbeitet der Drucker automatisch die aktuellen empfangenen Daten und druckt sie aus. Wenn das Gerät keine Daten für die letzte Seite empfangen hat, beendet es die Verarbeitung des Auftrags, ohne Papier auszugeben.

IP-Adresse (IP = Internet Protocol)

Adresse, die im gleichen Netzwerk nur einmal vorkommt. Die Zahlen von IP-Adressen sind durch Punkte voneinander getrennt (z. B. 192.168.110.171). Jede Zahl hat einen Wert zwischen 0 und 255 liegen.

KPDL

Von Kyocera entwickelte Implementierung von PostScript 3.

NetBEUI (erweiterte NetBIOS-Schnittstelle)

Ermöglicht im Vergleich zu TCP/IP die Nutzung erweiterter Funktionen in kleinen Netzen.

PostScript

Seitenbeschreibungssprache, die von Adobe Systems Inc. entwickelt wurde. PostScript bietet flexible Funktionen für Schriften und Grafiken und gestattet somit eine höhere Druckqualität.

Ruhemodus

Dieser Modus dient der Energieeinsparung. Wird aktiviert, wenn das Gerät einen bestimmten Zeitraum nicht benutzt wird. Während dieser Zeit wird der Stromverbrauch auf ein Minimum reduziert. Die Standardeinstellung kann geändert werden.

Seiten/Min.

Seiten pro Minute: Einheit der Druckgeschwindigkeit.

Speichererweiterung

Die (optionale) Speichererweiterung dient der Erhöhung der Speicherkapazität des Geräts. Um festzustellen, welche DIMM-Module in Verbindung mit dem Drucker verwendet werden können, den Kundendienst kontaktieren.

Standard-Gateway

Gerät (Computer oder Router), über das auf Computer außerhalb des eigenen Netzwerkes zugegriffen wird. Ist einer bestimmten Ziel-IP-Adresse kein Gateway zugewiesen, werden die Daten an das Standard-Gateway gesendet.

Statusseite

Führt verschiedene Geräteparameter auf, z. B. Gerätespeicher, Druckzählerstände und Facheinstellungen. Die Statusseite kann über das Bedienfeld ausgedruckt werden.

Subnetzmaske

Eine 32-Bit-Zahl, die angibt, welche Bits einer IP-Adresse das Netzwerk und welche den Host bezeichnen.

TCP/IP (Transmission Control Protocol/Internet Protocol)

Protokollpaket, mit dessen Hilfe die Kommunikation zwischen Computern und anderen Geräten über ein Netzwerk festgelegt wird.

Umrissschrift

Bei Umrissschriften werden Umrisse der Zeichen durch numerische Ausdrücke dargestellt, wobei die Schriften durch Ändern der numerischen Werte dieser Ausdrücke vergrößert oder verkleinert werden können. Das Druckbild bleibt auch bei Vergrößerung der Schriftarten deutlich, da die Zeichen mit einer durch numerische Ausdrücke dargestellten Struktur definiert werden. Die Schriftgröße lässt sich in 0,25-Punkt-Schritten auf bis zu 999,75 Punkte skalieren.

Universalzufuhr

Wird anstelle der Kassette benutzt, wenn Briefumschläge, Postkarten, Folien und Etiketten bedruckt werden.

USB (Universal Serial Bus)

Anschlussart für niedrige bis mittlere Geschwindigkeiten. Dieser Drucker unterstützt Hi-Speed-USB. Die maximale Übertragungsrate beträgt 480 Mbit/s, und das USB-Kabel darf höchstens fünf Meter lang sein.

A

A4 Breit. 4-63

Administrator.... 4-102

Allg. Einstell. 4-72

Anhang A-1

Anwenderformate Duplexdruck 4-53 Papiergewicht 4-52

Anzeige. 1-5, 4-3

Helligkeit der Anzeige 4-76

Ready.... 1-5, 4-5

Sprache 4-72

Statusinformationen 4-4

Auftragbox 4-22

Einstellungen 4-40

Auftragsprotokoll. 4-42

Auftragsspeicherung Funktion 4-28

Prüfen und Aufbewahren. 4-33

Schnellkopie 4-29

Ausdruck Aus einer Anwendung 2-9

Ausrichtung 4-62

Kopien 4-62

Zähler. 4-44

B

Bedienfeld.... 1-2, 1-5

Bedienung über das Menüsystem 4-8

Beschichtetes Papier 3-11

Betriebssicherheit ...... xviii

Bezeichnung der Bauteile. 1-1

C

Dokument-Finisher A-9

Druckbetrieb 2-1

Druckertreiber 2-4

Installation auf einem Macintosh-Computer 2-6

Installation unter Windows.... 2-4

Druckqualität Probleme 6-3

Duplexdruck 4-57

Bindevarianten 4-57

Freigabe auf anwenderdefinierten Papier. 4-53

Duplexeinheit

Papierstau 6-24

E

EcoPrint 4-61

Einstellungen für Kassetten (1 bis 4) Medientyp....4-50

Papierformat 4-49

Papiergewicht 4-50

Emulation 4-59

Fehlerbericht 4-60

Statusseite. 4-14

Energy Star.... xv

Erdung ...... xvii

Etikett. 3-9

F

Farbiges Papier 3-11

Farbmodus.... 4-61

Fehlerbehandlung 4-77

Fehlermeldungen. 6-5

Fixiereinheit Papierstau 6-26

Folien 3-8

G

Griffe 1-2, 1-3

H

Helligkeit der Anzeige 4-76

K

Kostenstellen verwalten. 4-94

L

Linke Abdeckung 1-2

Papierstau 6-23

M

Menüplan. 4-11

Menüsystem 4-10

N

Netzanschluss ...... xvii

Netzschalter.... 1-3

Netzwerk Einstellungen 2-2, 4-65

Netzwerkanschluss 1-3

0

Obere Abdeckung 1-2

Obere Ablage.... 1-2

Opt. Papierzufuhr. A-9

Medientyp 4-50

Papier einlegen 3-13

Papierformat 4-49

Papierquelle. 4-55

Papierstau 6-20

Optionen. A-5

P

Papier

Allgemeine Richtlinien 3-2

Beschichtetes Papier 3-11

Dickes Papier. 3-11

Eigenschaften 3-5

Einlegen von Papier in die Universalzufuhr ..... 3-15

Etikett. 3-9

Farbiges Papier 3-11

Folien 3-8

Geeignete Papiersorten 3-2

Medientyp 4-48, 4-50

Minimales und maximales Papierformat 3-3

Papier in die Kassette einlegen 3-13

Papierdicke 4-51, 4-52

Papierformate 3-4, 4-46, 4-49

Postkarten 3-10

Recycling-Papier 3-11

Richtlinie 3-4

Spezial Papiertyp zurücksetzen 4-54

Spezialpapier 3-7

Umschläge. 3-10

Vordrucke 3-11

Weitere Papiereigenschaften 3-7

Papieranschlag 1-2, 3-16

Papierausgabe.... 4-58

Papiereinzugsart 4-56

Papierkassette 1-2

Medientyp 4-50

Papier einlegen 3-13

Papierauswahl 4-55

Papierformat 4-49

Papierstau 6-18, 6-19, 6-20

Papierstau 6-15

Bereiche 6-15

Meldung. 6-15

Papierzufuhreinheit 1-4

Postkarten 3-10

R

Recycling-Papier 3-7, 3-11

Reinigung. 5-8

Reinigungsbürste 1-4

Trennelement. 5-8

Übertragungswalze 5-9

Resttonerbehälter.... 1-4

Austausch 5-6

S

Schnittstelle.... 4-66, A-2

Interfaceblockeinstellung 4-92

Statusseite 4-14

Seiteneinstellungen. 4-62

Sicherheit 4-85

Sicherheitshinweise xi

Sicherheitshinweise bei der Installation ..... xvi

Sicherheitsinformation

Betriebssicherheit ...... xviii

Sicherheitsinformation Netzanschluss ...... xvii

Sicherheitsvorkehrungen bei der Installation ..... xvi

Sicherheitswarnschilder xii

Speicher

Ausbau A-7

Speichererweiterung ...... A-6

Speichererweiterung prüfen. A-8

Statusseite 4-14

Sprache.... 4-72

Störungsbeseitigung 6-1

T

Taste

[Linke Auswahl] Taste 1-5, 4-7

[Rechte Auswahl] Taste.... 1-5, 4-7

[Stopp]-Taste 1-5, 4-6

Bestätigungs-Taste [OK] 1-5, 4-7

MENÜ-Taste [MENU] 1-5, 4-6

Pfeil-Tasten. 1-5, 4-6

Zurück-Taste [Back] 1-5, 4-7

Technische Daten A-10

TIFF/JPEG Datei an Seite anpassen 4-64

Tonerbehälter 1-4

Austausch. 5-3

Einstellung für zu Ende gehenden Toner 4-80

Laufleistung 5-2

Toner-Kits 5-3

Trennelement

Reinigung 5-8

U

Übertragungswalze

Reinigung 5-9

Umschläge 3-10

Universalzufuhr 1-3

Medientyp 4-48

Papier einlegen 3-15

Papierauswahl 4-55

Papierformat 4-46

Papierstau. 6-21

USB-Schnittstelle 1-3

USB-Speicher

Ausbau 4-21

Ausdruck 4-16

Einschub 1-2, 1-5

V

Vordere Abdeckung 1-2

Vordrucke 3-11

W

Warnschilder.... xii

Warnton 4-75

Wartung 4-105, 5-1

Drucker neu starten. 4-113

Einstellung für den automatischen

Farbkalibrierzyklus 4-105

Farbkalibrierung 4-106

Farb-Registrierung 4-106, 4-109

X

XPS Datei an Seite anpassen 4-63

Z

Zähler 4-44

Zeitschalter verändern 4-81

QUALITY CERTIFICATE
