Produkttyp	Multifunktionales digitales Farbsystem (Drucker, Kopierer, Scanner, Fax optional)
Modell	TOSHIBA E-STUDIO 2050C
Abmessungen (B x T x H)	575 mm x 590 mm x 662 mm (ohne Optionen)
Gewicht	Ca. 57 kg (inkl. Entwickler und Trommel)
Stromversorgung	AC 220-240 V ±10%, 8 A (50/60 Hz), max. 1,6 kW
Druckverfahren	Indirekte elektrofotografische Methode, 2-Komponenten-Entwicklung mit magnetischer Bürste
Kopiergeschwindigkeit (A4)	Schwarzweiß: ca. 8,2 s erste Kopie; Farbe: ca. 10,3 s erste Kopie (je nach Einstellung)
Papierkapazität (Standard)	Kassette: ca. 250 Blatt (80 g/m²); Stapeleinzug: ca. 100 Blatt (80 g/m²); Ausgabefach: ca. 550 Blatt
Akzeptierte Papierformate	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5" SQ, 8K, 16K, 16K-R
Auflösung Scan	600 dpi x 600 dpi
Auflösung Druck	Schwarzweiß: 600 dpi x 1200 dpi; Farbe/Graustufen: 600 dpi x 600 dpi
Anschlüsse	USB 2.0 (Hi-Speed), Netzwerk (RJ45)
Energiesparmodi	Automatischer Energiesparmodus, Schlafmodus, Superschlafmodus
Wartung	Tonerkartuschen und Resttonerbehälter ersetzen; regelmäßige Reinigung von Vorlagenglas, Korona-Einheiten und LED-Belichtungsköpfen
Sicherheit	Sicherheitsinformationen im Handbuch, Warnung vor Tonerentsorgung (nicht verbrennen)
Optionen	Automatischer Dokumenteneinzug (RADF), Großraumkassette, Kassettenunterschrank, Finisher, Locher, Fax-Einheit, Brückeneinheit
Lieferumfang	Hauptgerät, Client Utilities/User Documentation DVD, Kurzbedienungsanleitung, Sicherheitsinformationen

Häufig gestellte Fragen - E-STUDIO 2050C TOSHIBA

Wie kann ich die Tonerkartusche am TOSHIBA E-STUDIO 2050C ersetzen?

Öffnen Sie die vordere Abdeckung, ziehen Sie die Dichtung gerade heraus und entfernen Sie die leere Tonerkartusche. Schütteln Sie die neue Kartusche, setzen Sie sie ein und schließen Sie die Abdeckung. Verwenden Sie nur Original TOSHIBA Tonerkartuschen für optimale Druckqualität.

Was tun bei Papierstau?

Das System zeigt eine Meldung im Touch Screen an. Folgen Sie den Anweisungen: Öffnen Sie die angezeigten Abdeckungen (z.B. rechte Abdeckung, Duplexeinheit) und entfernen Sie das gestaute Papier vorsichtig. Achten Sie darauf, keine Teile zu beschädigen. Detaillierte Schritte finden Sie in der Fehlerbehebungsanleitung (PDF).

Wie scanne ich ein Dokument direkt an einen freigegebenen Ordner?

Drücken Sie [SCAN] auf dem Bedienfeld, legen Sie das Original ein und wählen Sie [DATEI]. Geben Sie Dateiname und -format (z.B. PDF) ein, wählen Sie das Ziel (z.B. MFP LOKAL oder einen Netzwerkordner) und drücken Sie [SCAN]. Voraussetzung ist eine installierte Festplatte und Netzwerkkonfiguration.

Wie kann ich die IP-Adresse des E-STUDIO 2050C herausfinden?

Drücken Sie [USER FUNCTIONS] am Bedienfeld, dann [ADMIN] (mit Administratorpasswort) und navigieren Sie zu den Netzwerkeinstellungen. Alternativ können Sie das TopAccess Webdienstprogramm verwenden. Fragen Sie Ihren Netzwerkadministrator, wenn Sie unsicher sind.

Kann ich von einem USB-Speicherstick direkt drucken?

Ja, stecken Sie das USB-Medium in den vorderen USB-Anschluss, drücken Sie [PRINT] und wählen Sie [USB]. Wählen Sie die gewünschte Datei (z.B. PDF, JPEG) und drücken Sie [DRUCKEN]. Unterstützte Formate: PDF, JPEG, PRN, PS, XPS.

Wie stelle ich den Energiesparmodus ein?

Drücken Sie die [ENERGY SAVER] Taste am Bedienfeld, um manuell in den Schlafmodus zu wechseln. Das System schaltet auch automatisch nach einer eingestellten Zeit in den Energiesparmodus (Voreinstellung 1 Minute). Die Modi sind: Automatischer Energiesparmodus, Schlafmodus und Superschlafmodus. Details siehe e-STUDIO Management-Anleitung.

Welche Papiersorten werden empfohlen?

TOSHIBA empfiehlt für Normalpapier: TGIS Papier/Mondi (A/B-Format) oder TIDAL MP/Hammermill (LT-Format) mit 80 g/m². Für dickes Papier: Color Copy/Mondi (90 g/m² oder 120 g/m²). Verwenden Sie nur empfohlenes Papier, um Staus und Qualitätsprobleme zu vermeiden.

Wie kann ich die Druckertreiber installieren?

Legen Sie die mitgelieferte Client Utilities/User Documentation DVD in ein Windows-Laufwerk. Der Installer startet automatisch. Folgen Sie den Anweisungen für die empfohlene Installation. Nach der Installation konfigurieren Sie den Druckertreiber über [Geräte und Drucker] -> [Druckereigenschaften] -> [Geräteeinstellungen].

Wie ersetze ich den Resttonerbehälter?

Wenn die Meldung 'Resttoner entsorgen' erscheint, öffnen Sie die vordere Abdeckung, drücken Sie die 4 grünen Hebel unter den Tonerkartuschen nach unten und entnehmen Sie den Resttonerbehälter. Setzen Sie einen neuen Behälter ein und schließen Sie die Abdeckung. Entsorgen Sie den vollen Behälter gemäß den örtlichen Vorschriften.

Wie kann ich die Helligkeit/Kontrast beim Kopieren anpassen?

Drücken Sie im Kopiermodus die Taste [BASIS] und dann die Pfeiltasten [ ] oder [ ], um die Helligkeit manuell einzustellen. Sie können auch [AUTO] drücken, um die automatische Kontrastregelung zu aktivieren. Die Einstellungen werden im Touch Screen angezeigt.

BEDIENUNGSANLEITUNG E-STUDIO 2050C TOSHIBA

Kurzbedienungsanleitung

e·STUDIO2050c
e-STUDIO2550c
e-STUDIO2051c
e-STUDIO2551c

Einige Handbücher sind gedruckt und andere als PDF-Dateien in der Client Utilities/User Documentation DVD enthalten. In den gedruckten Handbüchern sind die grundlegende Bedienung und die Sicherheitshinweise beschrieben. Lesen Sie diese "Sicherheitsinformationen", bevor Sie das System benutzen. In den PDF-Dateien sind sämtliche Systemfunktionen und Einstellungen ausführlich beschrieben. Lesen Sie bitte das für Sie zutreffende Handbuch.

Druckausgabe

Sicherheitsinformationen

Die Sicherheitsinformationen beschreiben Vorsichtsmaßnahmen bei der Benutzung des Systems. Lesen Sie diese Informationen zuerst.

PDF-Dateien sind in "Client Utilities/User Documentation DVD" enthalten.

Kurzbedienungsanleitung (dieses Handbuch)

Die Kurzbedienungsanleitung beschreibt die Vorbereitung, die grundlegende Bedienung und die Wartung und Reinigung des Systems.

PDF-Dateien sind in "Client Utilities/User Documentation DVD" enthalten.

Verwendung der Client Utilities/User Documentation DVD

Windows:

1. Legen Sie die Client Utilities/User Documentation DVD in das DVD-Laufwerk eines Windows Computers ein. Der Installer startet automatisch.

Hinweis

Wenn der Installer nicht automatisch startet, öffnen Sie den Ordner [e-STUDIO] auf der Client Utilities/User Documentation DVD und doppelklicken auf "Setup.exe".

1. Wählen Sie [Ich akzeptiere die Lizenzbedingungen] und klicken Sie auf [Weiter].
2. Klicken Sie im Installer auf die Verknüpfung zum Öffnen der Bedienungsanleitungen.

Der Browser startet automatisch und das Menü zur Sprachauswahl wird angezeigt.

Hinweis

Falls das Menü nicht angezeigt wird, öffnen Sie den Ordner [Manuals] auf der Client Utilities/User Documentation DVD und doppelklicken auf "index.html".

1. Klicken Sie auf Ihre Sprache. Das Menü zur Auswahl Ihres Systems wird angezeigt.
2. Klicken Sie auf die Taste zur Anzeige des Menüs für die Auswahl der Bedienungsanleitung.
3. Klicken Sie auf den Titel der Bedienungsanleitung, die Sie betrachten wollen. Die PDF-Datei wird angezeigt.

Macintosh:

1. Legen Sie die Client Utilities/User Documentation DVD in das DVD-Laufwerk eines Apple Computers ein.
2. Öffnen Sie den Ordner [Manuals] auf der Client Utilities/User Documentation DVD und danach den gewünschten Sprachordner.
3. Doppelklicken Sie auf die Datei, die Sie betrachten wollen. Die PDF-Datei wird angezeigt.

PDF-Dateien

Kopierfunktion-Anleitung

Die Kopierfunktion-Anleitung beschreibt die Funktionen und Einstellungen der Taste [COPY] am Bedienfeld.

Scanfunktion-Anleitung

Die Scanfunktion-Anleitung beschreibt die Funktionen und Einstellungen der Taste [SCAN] am Bedienfeld sowie von Internetfax.

e-Filing-Anleitung

Die e-Filing-Anleitung beschreibt die Funktionen und Einstellungen der Taste [e-FILING] am Bedienfeld sowie das e-Filing Web-Dienstprogramm. Das e-Filing Web-Dienstprogramm ermöglicht die Ausführung von e-Filing Funktionen über einen Browser auf Ihrem Computer.

e-STUDIO Management-Anleitung

Die e-STUDIO Management-Anleitung beschreibt die Funktionen der Tasten [USER FUNCTIONS] und [COUNTER] am Bedienfeld.

Software Installationsanleitung

Die Software Installationsanleitung beschreibt die Installation der Druckertreiber und Dienstprogramme.

Druckanleitung

Die Druckanleitung beschreibt die Einstellung der Druckertreiber und die verschiedenen Druckverfahren.

TopAccess-Anleitung

Die TopAccess-Anleitung beschreibt die Verwaltung des Systems mit dem web-basierten Dienstprogramm "TopAccess". Das Dienstprogramm "TopAccess" ermöglicht die Verwaltung Ihres Systems über einen Browser auf Ihrem Computer.

Fehlerbehebungsanleitung

Die Fehlerbehebungsanleitung beschreibt Lösungen, wenn einmal Probleme wie Papierstaus oder Fehleranzeigen im Touch Screen aufgetreten sind.

Netzwerkfax-Anleitung

Die Netzwerkfax-Anleitung beschreibt die Verwendung der Netzwerkfax-Treiber. Der Netzwerk-Faxtreiber ermöglicht es, elektronische Dokumente in Form von Fax- oder Internet-Faxdokumenten von Ihrem Computer zu senden.

High Security Mode Management-Anleitung

Die High Security Mode Management Anleitung beschreibt die Verwendung des Systems in Umgebungen mit hohen Sicherheitsanforderungen.

Hilfemenü für Clientsoftware

Eine Anleitung in Form eines Hilfemenüs finden Sie in folgender Clientsoftware: Adressbuchanzeige e-Filing Backup/Restore Dienstprogramm TWAIN-Treiber / Datei-Downloader

Benutzerhandbücher für Optionen

Die folgenden Optionen sind separat erhältlich und die entsprechende Dokumentation ist im Lieferumfang enthalten. GD-1320/GD-1260 Bedienungsanleitung für • Faxfunktionen GN-1060 Bedienungsanleitung für WLAN Modul• GP-1070 Bedienungsanleitung für Data Overwrite Enal KP-2004 Bedienungsanleitung für e-BRIDGE ID Gate• KP-2005 Bedienungsanleitung für e-BRIDGE ID Gate•

Wie Sie PDF (Portable Document Format) Handbücher lesen

Zum Drucken und Betrachten von PDF-Dateien muss Adobe Reader oder Adobe Acrobat Reader auf Ihrem PC installiert sein. Wenn Adobe Reader oder Adobe Acrobat Reader nicht auf Ihrem PC installiert ist, können Sie die Software von der Adobe Web-Seite herunterladen und installieren.

Über dieses Handbuch

Symbole in diesem Handbuch

In diesem Handbuch sind wichtige Hinweise durch folgende Symbole gekennzeichnet. Lesen Sie diese Hinweise, bevor Sie das System benutzen.

WARNING

Diese Gefahrenstufe weist auf eine potenziell gefährliche Situation hin, die - wenn sie nicht behoben wird - tödliche bzw. ernsthafte Verletzungen, erhebliche Schäden oder Feuer im Gerät oder in seiner Umgebung nach sich ziehen kann.

! ACHTUNG

Diese Gefahrenstufe weist auf eine potenziell gefährliche Situation hin, die - wenn sie nicht behoben wird - geringfügige bis mittlere Verletzungen, Teilschäden am Gerät oder in seiner Umgebung sowie Datenverlust nach sich ziehen kann.

Hinweis

Kennzeichnet Informationen, die Sie bei der Bedienung des Systems beachten sollten.

Lesen Sie die folgenden Beschreibungen bei Bedarf.

Tipp

Beschreibt praktische Tips zur Bedienung des Systems.

Seiten, auf denen Sie weitere Hinweise finden können.

Beschreibung der Papierausrichtung

Sie können Papier im Hoch- und Querformat ausrichten. "-R" hinter der Formatangabe bedeutet, dass das Papier im Querformat positioniert werden soll.

Beispiel: Legen Sie ein A4-Original auf das Vorlagenglas

Die Formate A3 oder B4 können nur im Hochformat verwendet werden, daher entfällt hier der möglich Zusatz "-R".

Abgebildete Bildschirme und Bedienungsvorgänge

Die Abbildungen der Bildschirme in diesem Handbuch basieren auf Windows 7.

Die abgebildeten Bildschirme können in der Praxis abweichen, da sie von der Systemumgebung, z.B. Version des Betriebssystems, installierte Optionen, abhängig sind.

- Die Abbildungen der Bildschirme in diesem Handbuch wurden in der Papiereinstellung für A/B-Format erstellt. Wenn Sie als Papiereinstellung das LT-Format verwenden, kann die Anordnung der abgebildeten Tasten von Ihrem System abweichen.

INHALT

Über dieses Handbuch 2
Empfohlene Tonerkartuschen 4

Kapitel 1 VORBEREITUNGEN

Beschreibung der Komponenten 6
Ein-/Ausschalten....12
Papier und Originals einlegen....15
Client Software installieren....17

Kapitel 2 GRUNDLEGENDE BEDIENUNG

Kopiervorgang 20
Fax-Vorgang....24
Scan-Vorgang 28
e-Filing-Vorgang....30
Druckvorgang....32
Menü-Navigation....34

Kapitel 3 WARTUNG

Tonerkartusche ersetzen....36
Resttonerbehälter ersetzen ....37
Klammermagazin ersetzen....38
Regelmäßige Reinigung 42

Kapitel 4 FEHLERBEHEBUNG

Fehlerbehebung....46

Kapitel 5 ERWEITERTE FUNKTIONEN

Erweiterte Funktionen ....50

Kapitel 6 INFORMATIONEN ÜBER DAS SYSTEM

Lieferumfang dieses Produkts....60
Client Utilities/User Documentation DVD....61
Client Software....62
Optionen....64
Anmeldung 67
Spezifikationen des Systems ....70
Spezifikationen von Optionen....73

INDEX....79

Empfohlene Tonerkartuschen

Für eine optimale Druckleistung empfehlen wir die Verwendung von original TOSHIBA Tonerkartuschen. Nur wenn Sie von TOSHIBA empfohlene Tonerkartuschen verwenden, können Sie die drei folgenden Funktionen nutzen:

- Prüfen der Tonerkartusche:

Diese Funktion prüft die Tonerkartusche und gibt eine Meldung aus, falls sie nicht korrekt installiert ist.

- Prüfen der Tonermenge:

Diese Funktion benachrichtigt Sie, wenn sich nur noch wenig Toner in der Kartusche befindet und kann auch für eine automatische Nachbestellung von Toner verwendet werden.

• Bildoptimierung:

Diese Funktion kontrolliert die Bildqualität entsprechend der Tonercharakteristik und ermöglicht Drucke von optimaler Qualität.

Wenn Sie eine nicht empfohlene Tonerkartusche verwenden, kann das System nicht erfassen, ob eine Tonerkartusche installiert ist. Selbst wenn diese korrekt installiert ist, erscheint die Fehlermeldung "TONER NICHT ERKANNT" im Display und der Druckvorgang kann möglicherweise nicht ausgeführt werden. Weiterhin stehen die Funktionen Bildoptimierung, Prüfen der Tonermenge und automatische Benachrichtigung zwecks Tonerbestellung nicht zur Verfügung.

Wenn Sie eine nicht empfohlene Tonerkartusche verwenden, wird der Toner möglicherweise nicht vom System erkannt. Bitte wenden Sie sich an den technischen Kundendienst, wenn dieses Problem für Sie relevant ist. Beachten Sie jedoch, dass die Toner-Prüffunktion und die Bildoptimierungsfunktion in diesem Fall nicht verfügbar sind.

Warenzeichen

Der offizielle Name von Windows XP ist Microsoft Windows XP Operating System.

Der offizielle Name von Windows Vista ist Microsoft Windows Vista Operating System.

Der offizielle Name von Windows 7 ist Microsoft Windows 7 Operating System.

Der offizielle Name für Windows Server 2003 ist Microsoft Windows Server 2003 Operating System.

Der offizielle Name für Windows Server 2008 ist Microsoft Windows Server 2008 Operating System.

- Microsoft, Windows, Windows NT sowie die Produktnamen anderer Microsoft-Produkte sind Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

- Apple, AppleTalk, Macintosh, Mac, Mac OS, Safari und TrueType sind Warenzeichen von Apple Computer Inc. in den USA und anderen Ländern.

- Adobe, Acrobat, Reader und PostScript sind eingetragene Warenzeichen oder Handelsmarken von Adobe Systems Incorporated in den USA und anderen Ländern.

- Mozilla, Firefox und das Firefox Logo sind Warenzeichen oder eingetragene Handelsmarken von Mozilla Foundation in den USA und weiteren Ländern.

IBM, AT und AIX sind Warenzeichen der International Business Machines Corporation.

NOVELL, NetWare und NDS sind Warenzeichen von Novell, Inc. in den USA.

TopAccess ist ein Warenzeichen der Toshiba Tec Corporation.

- Andere Firmennamen und Produktnamen in dieser Anleitung sind Warenzeichen ihrer jeweiligen Eigentümer.

Kapitel 1

VORBEREITUNGEN

Beschreibung der Komponenten 6

Einschalten / Ausschalten....12

Papier und Originale einlegen....15

Client Software installieren....17

Beschreibung der Komponenten

Dieser Abschnitt beschreibt die Komponenten und Funktionen des Hauptsystems, des Bedienfelds und des Touch Screens.

Vorne / rechte Seite

1. Automatischer Dokumenteinzug RADF

Zum Scannen eines Stapels von Originalen. Beide Seiten der Originale können gescannt werden. Die Kapazität beträgt ca. 100 Blatt (80g/m2). (Abweichungen je nach Medientyp möglich.)

2. Dokumentationsfach (Rückseite)

Zur Aufbewahrung von Handbüchern.

3. USB-Anschluss (4-Pin)

Zur Anbindung an einen PC über ein USB-Kabel.

4. Netzwerk-Schnittstellenstecker

Zur Netzwerkanbindung des Systems.

5. USB-Anschluss

Zum Drucken von Dateien auf einem USB-Speichermedium oder zum Speichern von Scan-Daten auf ein USB-Speichermedium. Um den USB-Anschluss zu verwenden ist ein USB-Kabel erforderlich.

6. Automatische Duplexeinheit

Zum beidseitigen Bedrucken des Papiers. Wird zur Staubeseitigung geöffnet.

7. Stapeleinzug

Zum Drucken auf Spezialmedien wie OHP-Folie, etc. S.23 "Einzelblattkopien"

8. Papierhalterung

Hält das Papier auf der Einzugsablage.

9. Einzugsabdeckung (des Hauptsystems)

Zur Staubeseitigung im Einzugsbereich öffnen.

10. Einzugsabdeckung

Öffnen Sie diese Abdeckung, um einen Papierstau im Kassettenunterschrank oder in der Großraumkassette zu beseitigen.

11. Papiergrößeanzeige

Zum Prüfen der Papiergröße.

12. Kassettenunterschrank und Zusatzkassette oder Großraumkassette

Stellt eine weitere Papierkassette zur Verfügung. Die Zusatzkassette kann darin installiert werden. Die Kapazität beträgt ca. 550 Blatt (80g/m2). Die maximale Papierkapazität der Großraumkassette beträgt 2000 Blatt (80 g/m2) Normalpapier.

13. Papiereinzugseinheit

In die Papiereinzugseinheit wird die zweite Kassette eingesetzt. Die Kapazität beträgt ca. 550 Blatt (80g/m2).

14. Kassette

Die Kapazität beträgt ca. 250 Blatt Normalpapier. S.15 "Papier einlegen" in diesem Handbuch

15. Vordere Abdeckung

Öffnen Sie die Abdeckung, um die Tonerkartusche zu ersetzen oder um die Korona zu reinigen.

16. Hauptschalter

Zum Ein-/Ausschalten des Systems.

[1] S.12 "Ein-/Ausschalten"

17. Alarmanzeige

Diese Anzeige leuchtet orange, wenn ein Papierstau im RADF aufgetreten ist.

18. Dokumentanzeige

Diese Anzeige leuchtet blau, wenn ein Original in der Einzugsablage liegt. Sie blinkt, während das Original gescannt wird.

Linke Seite / Innen

1. Andruckplatte

Hält das Original auf dem Vorlagenglas.

S.42 "Regelmäßige Reinigung"

2. Vorlagenglas

Zum Kopieren von 3-D Objekten, Büchern oder Spezialpapieren wie OHP und Transparentpapier sowie Normalpapier.

3. Bedienfeld

Zum Einstellen verschiedener Funktionen wie Kopieren, Scannen und Faxen. Dient auch zur Anzeige von Meldungen, z. B. bei Papierstau oder Papiermangel.

S.10 "Touch Screen"

4. Bedienfeld

Zum Einstellen verschiedener Funktionen wie Kopieren und Faxen.

S.8"Touch Screen"

5. Tonerkartusche

Bei Tonermangel erscheint eine entsprechende Meldung im Touch Screen. Ersetzen Sie die Kartusche entsprechend der folgenden Beschreibung.

S.36 "Tonerkartusche ersetzen"

6. Resttonerbehälter

Wenn die Meldung "Resttoner entsorgen" erscheint, ersetzen Sie den Resttonerbehälter entsprechend der folgenden Beschreibung.

S.37 "Resttonerbehälter ersetzen

7. Korona Reiniger

Bei ungleichmäßigen Drucken oder Kopien sollten die Korona-Einheiten wie folgt gereinigt werden.

S.43 "Reinigen der Korona-Einheiten und der LED Belichtungsköpfe"

8. Reiniger für LED Belichtungsköpfe

Bei ungleichmäßigen Drucken oder Kopien sollten die LED Belichtungsköpfe wie folgt gereinigt werden.

S.43 "Reinigen der Korona-Einheiten und der LED Belichtungsköpfe"

9. Ausgabefach

Das bedruckte Papier wird hier ausgegeben.

10. Papierstopper

Verhindert ein Herausfallen des Papiers. Er sollte bei großen Papierformaten wie A3, B4, LD und LG geöffnet werden.

11. Scanbereich

An dieser Stelle werden die vom RADF transportierten Originale gescannt.

[1] S.42 "Regelmäßige Reinigung"

12. Größenskala

Zum Prüfen der Größe eines auf dem Vorlagenglas liegenden Originals.

Bedienfeld

Verwenden Sie die Bedienfeldtasten zur Einstellung und Ausführung der verschiedenen Gerätefunktionen.

1. [SCAN] Taste

Zum Verwenden der Scanfunktion.

2. [KOPIE] Taste

Zum Verwenden der Kopierfunktion.

3. [MENÜ] Taste

Zur Anzeige häufig verwendeter Vorlagen.

4. ["ANWENDER

FUNKTIONEN"] Taste

Diese Taste dient zur Einstellung von Papiergröße und -typ und zur Speicherung von Kopier-, Scan- und Faxeinstellungen.

e-STUDIO Management-Anleitung (PDF): "Kapitel 1: EINSTELLUNGEN (BENUTZER)"

e-STUDIO Management-Anleitung (PDF): "Kapitel 2: EINSTELLUNGEN (ADMIN)"

5. [UNTERBRECHEN] Taste

Benutzen Sie diese Taste, um einen laufenden Kopierauftrag zu unterbrechen und einen anderen Kopiervorgang einzuleiten. Durch erneutes Drücken dieser Taste wird der unterbrochene Kopierauftrag wieder aufgenommen.

6. [ZÄHLER] Taste

Zur Zähleranzeige.

e-STUDIO Management-Anleitung (PDF): "Kapitel 3: ZÄHLER VERWALTEN (ZÄHLER MENÜ)"

7. [ENERGIESPAR MODUS] Taste

Zum Einschalten des Energiesparmodus.

8. [POWER] Taste

Zum Ein-/Ausschalten des Systems.

9. Zifferntasten

Zur Eingabe von Ziffern für z. B Kopienzahl, Rufnummern oder Kennwörtern.

10. [EINGABE LÖSCHEN] Taste

Wenn diese Taste gedrückt ist, werden alle markierten Funktionen gelöscht und kehren in ihre Standardeinstellungen zurück. Wurde die Standardeinstellung geändert, blinkt die Taste (orange) bei einem Kopier-, Scan-, Fax- oder ähnlichem Vorgang.

11. [STOP] Taste

Benutzen Sie diese Taste, um einen laufenden Vorgang zu stoppen.

12. [START] Taste

Drücken Sie diese Taste, um Kopier-, Scan- und Faxvorgänge zu starten.

13. MAIN POWER Anzeige

Leuchtet grün bei eingeschaltetem Hauptschalter.

14. [LÖSCHEN] Taste

Benutzen Sie diese Taste, um Eingabevorgänge, z. B. Kopienzahl, zu korrigieren.

15. Alarmanzeige

Leuchtet orange, wenn ein Fehler aufgetreten ist und auf dem Gerät ein Benutzereingriff erforderlich ist.

16. PRINT DATA Anzeige

Leuchtet blau während des Datenempfangs.

17. [ZUGANG] Taste

Benutzen Sie diese Taste, wenn die Abteilungscodefunktion oder Benutzeranmeldung aktiviert ist. Wird diese Taste nach dem Kopieren etc. gedrückt, muss der nächste Benutzer den Abteilungscode eingeben bzw. die Benutzeranmeldung durchführen. S.67 "Systemanmeldung"

18. MEMORY RX / LINE Anzeigen

Leuchtet grün bei Fax-Datenempfang und Faxkommunikation. Das System kann normal benutzt werden, auch wenn diese Anzeigen leuchten.

19. [FAX] Taste

Zum Verwenden der Fax/Internet-Fax-Funktion.

20. [e-FILING] Taste

Zum Zugriff auf gespeicherte Bilddaten.

Diese Taste steht für die e-STUDIO2051C/2551C nicht zur Verfügung.

21. [DRUCK] Taste

Zum Verwenden der Druckfunktionen wie z.B. vertraulicher Druck.

22. Bedienfeld

Zur Einstellung von Kopier-, Scan- und Faxfunktionen. Dient auch zur Anzeige von Meldungen, z. B. bei Papierstau oder Papiermangel.

Winkel des Bedienfelds ändern

Der Winkel des Bedienfelds kann in einem Bereich von 7° bis 90° eingestellt werden.

Achten Sie beim Neigen des Bedienfelds drauf, dass Sie Ihre Hände nicht einklemmen.

Sie könnten sich verletzen.

Bedienfeld

Wenn das Gerät eingeschaltet wird, erscheint die Basisanzeige für die Kopierfunktion auf dem Touch Screen. Auch der Gerätestatus wird mit Meldungen und Abbildungen angezeigt.

Das nach dem Einschalten angezeigte Menü kann auch geändert werden, z. B. auf die Faxfunktion. Wenden Sie sich hierzu bitte an den technischen Kundendienst.

1. Funktionsanzeige

Die aktuell eingestellte Funktion z. B. Kopie oder Fax wird angezeigt.

2. [?] (HELP) Taste

Zur Anzeige einer Beschreibung für Funktionen und Tasten.

III S.47 "Hilfefunktion verwenden"

3. [JOB STATUS] Taste

Dient zur Statusprüfung aktueller und bereits erfolgter Kopier-, Fax-, Scan- oder Druckjobs.

4. Datum und Uhrzeit

Zur Anzeige von Datum und Uhrzeit.

5. Warnanzeige

Zeigt Warnmeldungen, z. B. wenn die Tonerkartusche ersetzt werden muss.

6. Meldungsanzeige

Zur Anzeige des aktuellen Systemstatus oder einer Beschreibung für Funktionen und Tasten.

Meldungsanzeige

Folgende Informationen werden angezeigt:

Systemstatus•

Bedienungshinweise•

Warnmeldungen•

Reproduktionsverhältnis•

Anzahl der Kopiensätze•

Papierformat und Papiervorrat in der Kassette

Datum und Uhrzeit•

Sensortasten

Die Tasten auf dem Touch-Screen brauchen Sie nur leicht anzutippen.

Kontrasteinstellung des Displays.

Nach Drücken von [USER FUNCTIONS] können Sie den Displaykontrast in einem Menü einstellen..

e-STUDIO Management-Anleitung (PDF): "Kapitel 1: EINSTELLUNGEN (BENUTZER)" - "Allgemeine Funktionen einstellen"

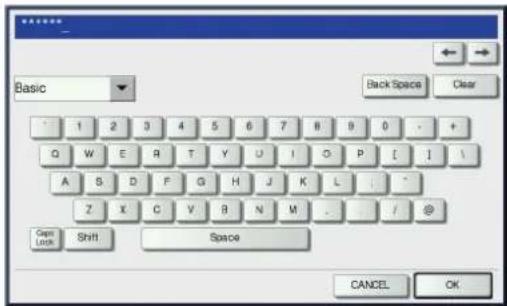

Buchstabeneingabe

Wenn für bestimmte Funktionen (Scannen, e-Filing, Vorlagen und Internetfax) die Eingabe von Buchstaben erforderlich ist, erscheint folgendes Menü.

Verwenden Sie die folgenden Tasten im Touch Screen.

Drücken Sie nach Eingabe der Buchstaben auf [OK]. Das Menü wird geändert.

Die folgenden Tasten werden zur Zeicheneingabe verwendet.

[Basic]: Tippen Sie auf diese Taste, um Basistasten anzuzeigen.

[Symbol]: Tippen Sie auf diese Taste, um Symboltasten anzuzeigen.

[Other]: Tippen Sie auf diese Taste, um Symboltasten anzuzeigen.

[Caps Lock]: Tippen Sie auf diese Taste, um zwischen Groß- und Kleinbuchstaben zu wechseln.

[Shift]: Tippen Sie auf diese Taste, um Großbuchstaben einzugeben.

[Space]: Betätigen Sie diese Taste, um eine Leerstelle einzufügen.

Tippen Sie auf diese Tasten, um den Cursor zu bewegen.

[Back Space]: Tippen Sie auf diese Taste, um das Zeichen vor dem Cursor zu löschen.

[Clear]: Tippen Sie auf diese Taste, um alle eingegebenen Zeichen zu löschen.

[CANCEL]: Tippen Sie auf diese Taste, um die Zeicheneingabe abzubrechen.

[OK]: Tippen Sie auf diese Taste, um die eingegebenen Zeichen zu speichern.

Einschalten / Ausschalten

Dieser Abschnitt beschreibt, wie Sie das System ein-/ausschalten und den Energiesparmodus aktivieren. Der Ausschaltvorgang hängt davon ab, ob die MAIN POWER Anzeige (grün) am Bedienfeld ein- oder ausgeschaltet ist.

Einschalten

Wenn die MAIN POWER Anzeige (grün) ausgeschaltet ist:

Schalten Sie das System hier ein.

Wenn die MAIN POWER Anzeige (grün) leuchtet:

Drücken Sie die Taste [POWER].

Das Gerät beginnt mit der Aufwärmung. "Aufwärmen - Bitte • warten" wird angezeigt.

Während das System aufgewärmt wird, können Sie die Funktion • "Automatischer Auftragsstart" verwenden. Weitere Einzelheiten siehe:

Kopierfunktion-Anleitung (PDF): "Kapitel 2: KOPIEN ERSTELLEN" - "Kopien erstellen"

Bei Kopierbereitem System wird "BEREIT" angezeigt.

Schalten Sie das System nur über die Taste [POWER] am Bedienfeld aus. Schalten Sie es nicht mit dem Schalter Main Power aus. Einzelheiten siehe:

Wenn "LÖSCHE DATEN" erscheint

Diese Meldung erscheint bei installiertem Data Overwrite Enabler. Sie erscheint unmittelbar nach Einschalten des Systems oder nach Ausführen einer Funktion. Auch bei angezeigter Meldung kann das System normal benutzt werden.

Tipp

Wenn die Abteilungs- oder Benutzerverwaltung aktiviert ist, zeigt das Bedienfeld die Eingabeaufforderung für den Abteilungscode/die Benutzeranmeldung. Einzelheiten siehe: S.67 "Systemanmeldung"

System Ausschalten (Shutdown)

Gehen Sie wie folgt vor, um das System auszuschalten. Prüfen Sie vor dem Ausschalten folgende Punkte.

Es befinden sich keine Aufträge mehr in der Liste der Druckaufträge.

Die Anzeigen PRINT DATA (blau) oder MEMORY RX und LINE (grün) sollten nicht blinken.

(Blinkt eine der Anzeigen, wird durch das Herunterfahren der aktuelle Vorgang, z. B. Faxempfang, abgebrochen.)

Es erfolgt kein Zugriff über das Netzwerk.

Wenn das System längere Zeit nicht benutzt wird:

Hinweis

Wenn Sie während einer Job-Verarbeitung die Taste [POWER] drücken, wird die Meldung "Der verarbeitete Job wird gelöscht. Wollen Sie wirklich fortfahren?" angezeigt.

Drücken Sie [POWER], bis Sie einen "Signalton" hören.

"Herunterfahren" wird für eine Weile angezeigt und danach schaltet sich das System aus.

Drücken Sie [POWER] am Bedienfeld und kontrollieren Sie, dass die ON/OFF Anzeige (grün) weder leuchtet noch blinkt und schalten Sie danach den Hauptschalter Main Power aus.

Wenn Sie das System mit dem Hauptschalter MAIN POWER ausschalten, geht auch die Leuchtanzeige (grün) des Hauptschalters aus.

Energie sparen bei Nichtbenutzung – Energiesparmodi –

Das System verfügt über drei Energiesparmodi; Automatischer Energiesparmodus, Schlafmodus und Superschlafmodus. Die folgende Tabelle beschreibt die Übergänge zwischen diesen Modi und die Bedingungen, unter denen das System wieder aus den Energiesparmodi zurückkehrt.

Energiesparmodus	Umschalten in den Modus	Bedingung für diesen Modus	Systemstatus	Bedingung für die Rückkehr aus diesem Modus
Automatischer Energiesparmodus	Wenn das System eine definierte Zeit ^1 nicht benutzt wurde. —		"Enegiesparmodus - Drücke START-Taste" wird angezeigt.	Wenn eine Bedienfeldtaste ^2 gedrückt wird oder wenn Druck- oder Faxdaten empfangen werden.
Schlafmodus	Wenn die Taste [ENERGY SAVER] ^3 gedrückt wird oder wenn das System für eine definierte Zeit ^4 nicht benutzt wird.	Wenn eine bestimmte Option ^5 installiert ist oder ein bestimmtes Protokoll ^6 aktiviert ist.	Das Touch Screen schaltet aus und die Taste [ENERGY SAVER] leuchtet grün.	Wie automatischer Energiesparmodus.
Superschlafmodus	Wenn die Taste [ENERGY SAVER] ^3 gedrückt wird oder wenn das System für eine definierte Zeit ^4 nicht benutzt wird.	Wenn eine bestimmte Option ^5 nicht installiert ist oder ein bestimmtes Protokoll ^6 deaktiviert ist.	Nur die Anzeige MAIN POWER (grün) leuchtet.	Wenn die Taste [POWER] gedrückt wird, wenn Fax- oder Druckdaten über das Netzwerk empfangen werden oder wenn der Zeitpunkt für einen zeitversetzten Druckjob erreicht ist.

*1 Die Voreinstellung beträgt 1 Minute.
*2 Die Tasten [START], [ENERGY SAVER], [COPY], [e-FILING], [SCAN], [PRINT] und [FAX].
*3 Die Taste [ENERGY SAVER] auf dem Bedienfeld.
*4 Die Voreinstellung beträgt 10 Minuten.
*5 WLAN Modul und/oder e-BRIDGE ID Gate.
*6 IPX, AppleTalk und weitere Protokolle. Wenn die IPsec Funktion aktiviert ist oder die Ethernet Geschwindigkeit auf [AUTO (-1000MB)] oder [1000BASE FULL] eingestellt ist, kann das System in den Schlafmodus schalten. Weitere Einzelheiten siehe:
TopAccess-Anleitung (PDF): "Kapitel 8: Registerseite [Verwaltung]" - "Position [Setup]"

Einzelheiten zu den Übergängen im Energiesparmodus siehe:

Hinweis

Für die europäische Version

Zum Ändern der oben beschriebenen Einstellung wenden Sie sich bitte an einen Toshiba-Vertriebspartner.

e-STUDIO Management-Anleitung (PDF): "Kapitel 2: EINSTELLUNGEN (ADMIN)" - "Allgemeine Funktionen einstellen" Wenn für das Umschalten in den Energiesparmodus die gleiche Zeit wie für den Schlaf- oder Superschlafmodus eingestellt ist, schaltet das System zur eingestellten Zeit gleich in den Schlaf- oder Superschlafmodus.

Papier und Originale einlegen

Dieser Abschnitt beschreibt, wie Sie Papier und Originale einlegen. Fehler können zu einer schiefen Bildlage oder Papierstaus führen. Folgen Sie dieser Beschreibung.

Papier einlegen

Ziehen Sie die Kassette heraus und drücken Sie Papierbodenplatte nach unten. Zum Einlegen von Papier in Papiereinzugseinheit, Kassettenunterschrank oder Zusatzkassette, ziehen Sie die jeweilige Kassette heraus und fahren mit Schritt 2 fort.

Legen Sie das Papier mit der Druckseite nach oben ein.

Stellen Sie die hintere Führung auf die Papiergröße ein.

Stellen Sie die seitlichen Führungen auf die Papiergröße ein.

Drücken Sie die Kassette wieder in das System.

! ACHTUNG

Achten Sie beim Einschieben der Kassette auf Ihre Finger.

Sie könnten sich verletzen.

Hinweis

Achten Sie darauf dass der Papierstapel die Grenzmarkierung nicht überschreitet.

Tipps

Zu geeignetem Papier siehe:

S.70 "Spezifikationen des Systems"

Zum Einlegen von Papier in Papiereinzugseinheit, •

Kassettenunterschrank oder Zusatzkassette können Sie die oben stehende Beschreibung verwenden. Zum Einlegen von Papier in die Großraumkassette finden Sie eine Beschreibung in folgender Anleitung:

Kopierfunktion-Anleitung (PDF): "Kapitel 1: BEVOR SIE DIESES SYSTEM VERWENDEN" - "Papier einlegen"

Originale einlegen

Vorlagenglas

Heben Sie die Vorlagenglasabdeckung oder den RADF an.

Positionieren Sie das Original (Druckseite unten) an der linken hinteren Ecke auf dem Vorlagenglas.

Senken Sie die Vorlagenglasabdeckung oder den RADF behutsam ab.
e-STUDIO2051C/2551C: Drücken Sie [ZOOM] und stellen Sie die Größe des Originals ein.
[1] Kopierfunktion-Anleitung (PDF): "Kapitel 3: GRUNDLEGENDE KOPIERMODI" - "Vergrößerte oder verkleinerte Kopie"

Automatischer Dokumenteinzug

Legen Sie die Originale in den automatischen Dokumenteinzug ein. Kontrollieren Sie, dass die Dokumentanzeige (blau) am RADF leuchtet.

Stellen Sie die Seitenführungen auf die Größe des Originals ein.

Tipp

Bei gemischten Originalformaten im RADF stellen Sie die Seitenführungen auf die Breite des größten Originals ein.

Legen Sie keine schweren Gegenstände (4 kg oder mehr) auf das Vorlagenglas und drücken Sie nicht gewaltsam darauf.

Sie könnten das Glas beschädigen und sich verletzen.

Client Software installieren

Gehen Sie wie folgt vor, um die Client Software wie z.B. Druckertreiber von der mitgelieferten Client Utilities/User Documentation DVD zu installieren.

Empfohlene Installation

Sie können die empfohlene Client Software in einem Arbeitsschritt installieren.

1

1 Schalten Sie das System ein und kontrollieren Sie dass "BEREIT" im Touch Screen erscheint. S.12 "Ein-/Ausschalten"

2 Legen Sie die Client Utilities/User Documentation DVD in das DVD-Laufwerk eines Windows Computers ein.

Tipp

Sie müssen sich unter Windows als Administrator anmelden, um die Installation durchzuführen.

3 Wählen Sie [Ich akzeptiere die Lizenzbedingungen] und klicken Sie auf [Weiter].
4 Klicken Sie auf [Empfohlen].
5 Klicken Sie auf [Installieren].
6 Die Liste der gefundenen Drucker wird angezeigt. ① Wählen Sie dieses System aus der Liste und ② klicken Sie auf [OK].

7 Wenn die Installation abgeschlossen ist, klicken Sie auf [Fertig stellen].

Tipps

Eine Beschreibung der Client Utilities/User Documentation • DVD finden Sie auf folgender Seite.

Einzelheiten zur empfohlenen Installation siehe:

Software Installationsanleitung (PDF): "Kapitel 2: EMPFOHLENE INSTALLATION"

8 Klicken Sie auf [Beenden] und danach auf [JA], um die Installation abzuschließen.

Druckertreiber einrichten

Bevor Sie den Druckertreiber benutzen können, müssen Sie die installierten Optionen konfigurieren.

1 Wählen Sie [Start] und danach [Geräte und Drucker].
2 Wählen Sie TOSHIBA Universal Printer 2, rechtsklicken Sie darauf und klicken Sie danach auf [Druckereigenschaften].
3 Die Konfigurationsdaten werden automatisch abgerufen, wenn Sie das Register [Geräteeinstellungen] öffnen.

4 Klicken Sie auf [OK]. Die Einstellung ist abgeschlossen.

Kapitel 2

GRUNDLEGENDE

BEDIENUNG

Kopiervorgang....20

Fax-Vorgang....24

Scan-Vorgang 28

e-Filing-Vorgang 30

Druckvorgang 32

Menü-Navigation 34

Kopiervorgang

Nachfolgend sind die grundlegenden Kopiervorgänge wie vergrößerte/verkleinerte Kopie, Duplexkopie und Einzelblattkopie beschrieben.

Kopien erstellen

1 Drücken Sie [KOPIE] auf dem Bedienfeld.

2 Legen Sie das bzw. die Originale auf. S.16 "Originale einlegen"

3 Wählen Sie einen Kopiermodus.

Tipp

Sie können den Farbmodus umschalten. Es existieren 3 Farbmodi.

VOLLFARBE: Alle Originale werden in Farbe kopiert. (Standard)

SCHWARZ: Alle Originale werden in Schwarzweiß kopiert.

AUTO FARBE: Das System analysiert die Farbe des Originals. Farboriginale werden in Vollfarbe und Schwarzweißoriginale in Schwarzweiß kopiert.

4 ① Geben Sie die Kopienzahl ein und ② drücken Sie [START] am Bedienfeld. Der Kopiervorgang beginnt.

Tipps

Um den Kopiervorgang zu stoppen, drücken Sie [STOP] am Bedienfeld und [SPEICHER LÖSCHEN] im Touch Screen. Das Papier wird im Ausgabefach des Systems oder im Finisher ausgegeben. Das Ausgabefach ist durch einen Pfeil im Touch Screen gekennzeichnet.

Vergrößerte und verkleinerte Kopie

1 Drücken Sie [ZOOM].

2 ① Wählen Sie die Papiergröße, ② drücken Sie [AMS] und danach ③ [OK].

Tipps

Positionieren Sie die Originale entsprechend der • Größe und Ausrichtung. Die Größe der Originale wird automatisch ermittelt. Die automatische Größeverkennung für Dokumente • auf dem Vorlagenglas steht nur für die e-STUDIO 2050C/2550C zur Verfügung. Wenn Sie Originale mit unterschiedlicher Größe • und Ausrichtung kopieren wollen, drücken Sie [GEMISCHTE FORMATE].

Wählen Sie den Verarbeitungsmodus (Sortierung)

1 Drücken Sie [ENDVERARBEITUNG].

Tipp

Wenn Sie den RADF benutzen, ist der Sortiermodus automatisch eingestellt.

2 ① Drücken Sie [SORTIEREN] und danach ② [OK].

Tipps

Zum Heften und Lochen ist ein optionaler Finisher • erforderlich. Siehe hierzu nachfolgende Seite. [1] S.64 "Optionen" Gehen Sie wie folgt vor, wenn Sie z.B. • "Original 1" "Original 2" und "Original 3" in 2 Sätzen kopieren wollen.

Stellen Sie Duplexkopie ein

1 Drücken Sie [2-SEITIG].

2 ① Wählen Sie den gewünschten Duplexmodus und ② drücken Sie [OK].

Note

e-STUDIO2051C/2551C: Nur verfügbar, wenn die automatische Duplexeinheit installiert ist.

Tipp

Sie können zwischen 5 Arten wählen.

Zum Beispiel sind folgende Einstellungen möglich.

1-seitiges Original auf 2-seitige Kopie:

2-seitiges Original auf 2-seitige Kopie:

Stellen Sie den Originalmodus ein

1 Drücken Sie [ORIGINALMODUS].

2 ① Wählen Sie die Originalgröße und ② drücken Sie [OK].

Tipp

Der Originalmodus ist abhängig vom gewählten Farbmodus. Nur im Vollfarbmodus können Sie zwischen 5 Arten wählen.

Zum Beispiel sind folgende Einstellungen möglich.

Originale mit Text und Fotos gemischt:

Kontrasteinstellung

Zur manuellen Kontrasteinstellung drücken Sie ☐ oder ▶

Tipp

Um die Helligkeit zu erhöhen, drücken Sie und um Helligkeit zu verringern drücken Sie.

Drücken Sie [AUTO], um den Kontrast automatisch zu regeln.

Tipp

Die automatische Kontrastregelung ist standardmäßig eingestellt.

Einzelblattkopie

1 Bewegen Sie die Papierführungen am Stapeleinzug nach außen und 2 legen Sie das Papier mit der Druckseite nach unten in den Stapeleinzug.

2 Richten Sie die Papierführungen an den Papierkanten aus und bewegen Sie die Papierhalterung in Richtung des Systems.

3 ① Drücken Sie die Taste, die der Größe des Papiers entspricht und danach ② [OK].

Tipp

Drücken Sie [PAPIERTYP], wenn Sie ein anderes Papier als Normalpapier benutzen.

4 Drücken Sie [START]. Der Kopiervorgang beginnt.

Fax-Vorgang

Nachfolgend sind die grundlegenden Fax-Vorgänge, wie Auswahl der Faxnummer aus dem Adressbuch und Einstellen der Sendemethode, beschrieben.

Senden eines Fax

1 Drücken Sie [FAX] auf dem Bedienfeld.

2 Legen Sie das bzw. die Originale auf.

[1] S.16 "Originale einlegen"

3 Geben Sie die Faxnummer des Empfängers ein indem Sie [FAX Nr. EINGEBEN] am Touch

Screen drücken oder die Zifferntasten am Bedienfeld betätigen.

Tipp

Bei einer Fehleingabe drücken Sie [RÜCKSCHRITT] im Touch Screen, um die Ziffern nacheinander zu löschen.

Oder drücken Sie [CLEAR] am Bedienfeld oder [LÖSCHEN] im Touch Screen, um alle eingegebenen Ziffern zu löschen.

4 Drücken Sie [SENDEN] im Touch Screen. Das Fax wird gesendet.

Tipp

Alternativ können Sie auch [START] am Bedienfeld drücken, um das Fax zu senden.

Empfänger im Adressbuch suchen

Einzelne Empfänger suchen

① Drücken Sie [EINZELN], um die Adressliste anzuzeigen und danach ② auf das Faxsymbol des Empfängers.

Empfängergruppen suchen

① Drücken Sie [GRUPPE], um die Gruppenliste anzuzeigen und danach ② auf den Namen der Gruppe.

Tipps

Maximal können Sie 400 Empfänger (einzeln und als Gruppe) definieren. Um die Auswahl eines Empfängers zurückzunehmen, drücken Sie erneut darauf.

Empfänger prüfen

1 Drücken Sie [ZIEL].

2 Die Liste der Empfänger wird angezeigt.

Tipp

Wählen Sie die Empfänger, die Sie löschen wollen und drücken Sie [LÖSCHEN].

Sendebedingungen einstellen

1 Drücken Sie [OPTION].

2 Die Sendebedingungen werden angezeigt. Drücken Sie oder, um die Seiten zu wechseln.

Tipp

AUFLÖSUNG: Stellen Sie die gewünschte Auflösung ein.

ORIGINALGRÖßE: Stellen die gewünschte Originalgröße ein.

3 Wenn die Einstellungen erfolgt sind, drücken Sie [OK].

Zeitversetzte Sendung abbrechen

1 Drücken Sie [JOB STATUS].

2 ① Drücken Sie [FAX], ② wählen Sie die zeitversetzte Sendung die Sie löschen wollen und ③ drücken Sie [LÖSCHEN].

3 Drücken Sie [LÖSCHEN] im Bestätigungsdialog. Die zeitversetzte Sendung wird gelöscht.

Kommunikationsstatus (Log) prüfen

1 Drücken Sie [JOB STATUS].

2 ① Wählen Sie [PROTOKOLL] und ② drücken Sie [SENDEN].

Tipp

Drücken Sie [EMPFANGEN], um das Empfangsprotokoll zu prüfen.

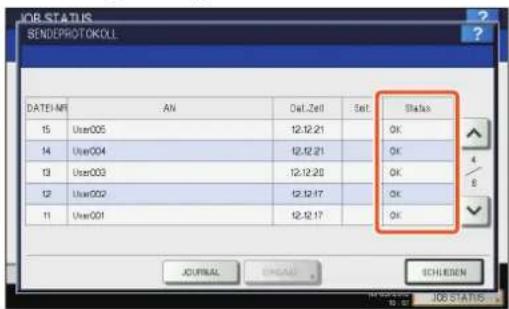

3 Die Liste mit dem Kommunikationsstatus wird angezeigt. Steht [OK] unter "Status", war die Sendung erfolgreich.

Um Empfänger aus dem Protokollbildschirm in das Adressbuch zu übernehmen, wählen Sie die Empfänger aus und drücken [EINGABE].

Empfänger registrieren

1 Drücken Sie [USER FUNCTIONS] am Bedienfeld und danach [ADRESSE] im Touch Screen.

2 ① Drücken Sie eine freie Taste, um einen neuen Empfänger zu erzeugen und danach ② [EINGABE].

3 ① Zur Eingabe der folgenden Empfängerinformation, drücken Sie die entsprechenden Tasten im Touch Screen und danach zum Speichern auf ② [OK].

Scan-Vorgang

Die grundlegenden Scan-Vorgänge, wie Speichern der gescannten Daten in einen freigegebenen Ordner oder in einen Windows Computer, sind nachfolgend beschrieben.

Speichern der gescannten Daten in einen freigegebenen Ordner

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Drücken Sie [SCAN] auf dem Bedienfeld.

2 Legen Sie das bzw. die Originale auf. S.16 "Originale einlegen"

3 Drücken Sie [DATEI] im Touch Screen.

4 ① Definieren Sie [DATEINAME], ② DATEIFORMAT, etc. und ③ drücken Sie [OK].

5 Ändern Sie bei Bedarf die Scan-Einstellungen.

6 Drücken Sie [SCAN] im Touch Screen. Der Scanvorgang beginnt.

Speichern der gescannten Daten in einen Windows Computer

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Starten Sie den Windows Explorer.

2 Geben Sie in der Adresszeile die IP-Adresse des Systems und den Speicherort der gescannten Daten in folgendem Format ein und drücken Sie [Enter].

Format: \[IP-Adresse des Systems] \file_share

z.B.) Wenn die IP-Adresse des Systems 172.16.16.110 lautet, geben Sie \172.16.16.110\file_share in die Adresszeile des Windows Explorers ein.

Tipps

Wenn Sie die IP-Adresse des Systems nicht wissen, fragen Sie Ihren • Netzwerkadministrator.

- Wenn Sie anschließend eine Verknüpfung des Ordners "file_share" auf den Desktop legen, kann künftig Schritt 2 entfallen.

3 Speichern Sie die gescannten Daten im Windows Computer.

Hinweis

Im freigegebenen Ordner werden die Daten standardmäßig nach 30 Tagen gelöscht. Daher sollten Sie diese rechtzeitig sichern.

e-Filing-Vorgang

Die Funktion e-Filing speichert Dokumente auf der Festplatte des Systems, um sie bei Bedarf erneut drucken zu können.

Dokumente speichern

Die Originale werden als e-Filing Dokumente innerhalb des Systems gespeichert.

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Drücken Sie [KOPIE] auf dem Bedienfeld.

2 Legen Sie das bzw. die Originale auf. S.16 "Originale einlegen"

3 ① Drücken Sie [SPEICHERN] und danach ② [SPEICHERN IN E-FILING] im Touch Screen.

4 ① Definieren Sie eine Box als Speicherort und einen Dokumentnamen und ② drücken Sie [OK].

Tipp

Wenn "Dieses Dokument drucken?" angezeigt wird, drücken Sie [JA], wenn Sie es gleichzeitig drucken und speichern wollen.

5 Drücken Sie [START] am Bedienfeld, um die Dokumente zu speichern.

Tipp

Sie können Dokumente nicht nur beim Kopieren, sondern auch beim Scannen und Drucken speichern. Weitere Einzelheiten siehe:

Scanfunktion-Anleitung (PDF): "Kapitel 2: GRUNDLEGENDE BEDIENUNG" - "Scan to e-Filing"

[1] Druckanleitung (PDF): "Kapitel 2: DRUCKEN UNTER WINDOWS" - "Drucken mit den für Sie am besten geeigneten Funktionen"

Dokumente drucken

Gehen Sie zu Drucken gespeicherter Dokumente wie folgt vor.

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Drücken Sie [e-FILING] auf dem Bedienfeld.

2 Wählen Sie die Box im Touch Screen, die das zu druckende Dokument enthält.

3 ① Wählen Sie das Dokument und ② drücken Sie [DRUCKEN]. Der Druckvorgang beginnt.

Tipp

Die Ausgewählten Dokumente können als Miniaturbild angezeigt werden.

Die ausgewählten Dokumente können aus e-Filing gelöscht werden.

Sie können Druckeinstellungen, wie den Duplexmodus oder das Hinzufügen von Seitenzahlen, vornehmen.

Sie können bestimmte Seiten des Dokuments zur Überprüfung drucken.

Druckvorgang

Die grundlegende Vorgehensweise ist wie folgt. Beschrieben ist der Druck von einem Windows Computer mit bereits installiertem Universal Druckertreiber 2.

1 Wählen Sie im Menü [Datei] die Position [Drucken] im Anwendungsprogramm.

2 ① Wählen Sie den Druckertreiber für dieses System und ② klicken Sie auf [Einstellungen] ([Eigenschaften]).

3 Stellen Sie die Druckoptionen ein und klicken Sie auf [OK].

4 Klicken Sie auf [Drucken] ([OK]). Der Druckvorgang beginnt.

Tipp

Zur Installation des Druckertreibers auf einem Windows Computer siehe:

Zur Installation des Druckertreibers auf einem Macintosh Computer siehe:

Software Installationsanleitung (PDF): "Kapitel 4: DRUCKERTREIBER FÜR MACINTOSH INSTALLIEREN"

Universal Druckertreiber 2 einrichten

Papiergröße oder Kopienzahl einstellen

Klicken Sie auf [Grundeinstellung] im Druckertreiberdialog.

Doppelseitiger oder N-auf-Druck

Klicken Sie auf [Endverarbeitung] im Druckertreiberdialog. Bei installiertem Finisher können auch "Heften" oder "Lochen" ausgewählt werden.

Tipp

Wählen Sie "Anzahl Seiten pro Blatt" wenn Sie mehrere Seiten auf einem Blatt drucken wollen. Die Seiten werden automatisch passend verkleinert und gedruckt.

Vorderes Deckblatt einstellen

Klicken Sie auf [Papierhandhabung] im Druckertreiberdialog.

Bildqualität einstellen

Klicken Sie auf [Bildqualität] im Druckertreiberdialog.

Druck mit Wasserzeichen oder Bildüberlagerung als Bildhintergrund

Klicken Sie auf [Effekt] im Druckertreiberdialog.

Keine leeren Seiten drucken

Klicken Sie auf [Andere] im Druckertreiberdialog.

Druck mit Vorlagen

Klicken Sie auf [Vorlagen] im Druckertreiberdialog.

Menü-Navigation

Drücken Sie [MENU] am Bedienfeld, wenn Sie Vorlagen benutzen oder den Druckzähler prüfen wollen.

Wenn die Benutzerverwaltung des Systems aktiviert ist, melden Sie sich an und drücken danach [MENU] am Bedienfeld. Der Menübildschirm für den angemeldeten Benutzer wird angezeigt.

Sie können häufig verwendete Vorlagen, eine Gruppe von Vorlagen oder eine Verknüpfung mit dem External Interface Enabler registrieren. Das Registrieren und Löschen von Verknüpfungen ist auch mit TopAccess möglich. Weitere Einzelheiten siehe:

TopAccess-Anleitung (PDF): "Kapitel 9: Register [Mein Konto]"

1. Anzeigebereich für Benutzername

Der Name des angemeldeten Benutzers wird angezeigt.

2. [ERWEITERUNG] Taste

Dies ist nur aktiviert, wenn der externe Interface Enabler installiert ist. Wenden Sie sich hierzu bitte an den technischen Kundendienst.

3. Anzeigebereich für Funktionszuweisung

Die verfügbare Funktionszuweisung des angemeldeten Benutzers wird angezeigt.

4. Druckzähler

Der Druckzähler des angemeldeten Benutzers wird angezeigt. Je nach Systemeinstellung wird auch die noch verfügbare Anzahl Drucke angezeigt.

5. [BENUTZER] Taste

Eine Verknüpfung für den angemeldeten Benutzer wird angezeigt.

6. [ÖFFENTLICH] Taste

Eine Verknüpfung für alle Benutzer wird angezeigt.

7. Anzeigebereich für Verknüpfung

Die im Menü registrierte Verknüpfung wird angezeigt.

Hinweis

Je nach zugewiesenen Benutzerrechten wird die Markierung oder anderen Symbolen im Anzeigebereich für die Funktionszuweisung angezeigt.

Die Funktionen mit können nicht verwendet werden. Einige der Funktionen mit können nicht verwendet werden.

Tipps

• Sie können für häufig verwendete Funktionen Vorlagen erstellen, damit die Einstellungen nicht immer wieder neu getätigt werden müssen. Vorlagen können für Kopier- und Scan-Vorgänge sowie zum Senden von Faxdokumenten verwendet werden. Weitere Einzelheiten siehe:
  Kopierfunktion-Anleitung (PDF): "Kapitel 6: VORLAGEN"
  TopAccess-Anleitung (PDF): "Kapitel 5: Register [Registrierung]" - "Register [Registrierung] Übersicht"
• Wenn die Benutzerverwaltung nicht aktiviert ist, werden die öffentliche Vorlagengruppe und der Gesamtzähler für Drucke angezeigt. Wenn die Benutzerverwaltung aktiviert ist, werden [BENUTZER] und [ÖFFENTLICH] angezeigt.

Kapitel 3 WARTUNG

Tonerkartusche ersetzen ....36

Resttonerbehälter ersetzen ....37

Klammermagazin ersetzen....38

Regelmäßige Reinigung 42

Tonerkartusche ersetzen

Wenn die Meldung "Neue *** Tonerkartusche installieren" erscheint, ersetzen Sie die Tonerkartusche entsprechend der folgenden Beschreibung.

Öffnen Sie die vordere Abdeckung.

Ziehen Sie die Dichtung in Pfeilrichtung gerade heraus.

Entfernen Sie die entsprechende Farbtonerkartusche.

Setzen Sie die neue Tonerkartusche gerade entlang der Führung bis zum Anschlag ein.

Schütteln Sie die neue Tonerkartusche, um den Toner darin aufzulockern.

Schließen Sie die vordere Abdeckung indem Sie auf beide Kanten drücken.

! WARNING

Entsorgen Sie Tonerkartuschen niemals durch verbrennen.

Entsorgen Sie verbrauchte Tonerkartuschen und Resttonerbehälter entsprechend den örtlichen Bestimmungen.

Resttonerbehälter ersetzen

Wenn die Meldung "Resttoner entsorgen" erscheint, ersetzen Sie den Resttonerbehälter entsprechend der folgenden Beschreibung.

Öffnen Sie die vordere Abdeckung, halten Sie den Resttonerbehälter an den vorderen Rillen und nehmen Sie ihn heraus indem Sie den oberen Riegel nach unten drücken.

Drücken Sie die 4 grünen Hebel unterhalb der Tonerkartuschen nach unten.

Nehmen Sie den Reiniger der LED Belichtungsköpfe von der Innenseite der Abdeckung.

Führen Sie ihn vollständig durch die Öffnung der Entwicklereinheit.

Ziehen Sie den Reiniger zurück, bis die runde Öffnung sichtbar ist. Wiederholen Sie dies dreimal für jede der vier Farben. Setzen Sie die 4 grünen Hebel unterhalb der Tonerkartuschen wieder zurück, wenn Sie die LED Belichtungsköpfe gereinigt haben.

Setzen Sie einen neuen Resttonerbehälter ein und schließen Sie die vordere Abdeckung.

! ACHTUNG

Entsorgen Sie Resttonerbehälter niemals durch verbrennen.

Entsorgen Sie verbrauchte Tonerkartuschen und Resttonerbehälter entsprechend den örtlichen Bestimmungen.

Klammermagazin ersetzen

Wenn die Meldung "Klammermagazin prüfen" erscheint, ersetzen Sie das Klammermagazin entsprechend der folgenden Beschreibung.

Heftereinheit des Broschüren-Finisher

Öffnen Sie die vordere Abdeckung des Finishers.

Setzen Sie einen neuen Klammersatz in das Magazin.

Nehmen Sie das Klammermagazin heraus.

Setzen Sie das Klammermagazin wieder ein.

Nehmen Sie das leere Klammerfach aus dem Magazin heraus.

Schließen Sie die vordere Abdeckung des Finishers.

Heftereinheit des Broschüren-Finisher

Öffnen Sie die linke Abdeckung des Finishers.

Setzen Sie ein neues Klammermagazin ein.

Nehmen Sie das Klammermagazin heraus.

Schließen Sie die linke Abdeckung des Finishers.

Ziehen Sie die Klammerversiegelung gerade heraus.

Heftereinheit des Inner Finisher

Heben Sie das Bedienfeld an und öffnen Sie die vordere Abdeckung des Finishers.

Nehmen Sie das Klammermagazin heraus.

Halten Sie den Hebel und bewegen Sie den Finisher bis zum Anschlag nach links.

Drücken Sie beide Tasten des Magazins und nehmen Sie das Klammerfach heraus.

Drücken Sie den Hebel und öffnen Sie die Lochereinheit.

Setzen Sie ein neues Klammerfach ein.

Setzen Sie das Klammermagazin wieder ein.

Setzen Sie den Finisher behutsam wieder zurück an die Ursprungsposition.

Setzen Sie die Lochereinheit wieder zurück an die Ursprungsposition.

Schließen Sie die vordere Abdeckung des Finishers.

! ACHTUNG

Achten Sie beim Schließen auf Ihre Hände und Finger.

Sie können sich verletzen.

Regelmäßige Reinigung

Probleme mit der Bildqualität können häufig durch einfache Reinigungsmaßnahmen behoben werden. Dieser Abschnitt beschreibt die Reinigung des Systems.

Vorlagenglas, Andruckblatt, Scanbereich und Führungen reinigen

Es wird empfohlen, folgende Komponenten wöchentlich zu reinigen. Achten Sie darauf, dass beim Reinigen keine Kratzer entstehen.

Hinweise

Achten Sie darauf, dass beim Reinigen keine Kratzer entstehen.

- Verwenden Sie keine Lösungsmittel, wie Verdünner oder Benzin, wenn Sie die Gehäuseoberfläche reinigen.

- Dies kann zu Oberflächenbeschädigungen oder Verfärbungen führen.

Wenn Sie einen chemischen Reinigungsschwamm verwenden, achten Sie auf etwaige Warnhinweise.

1. Scanbereich (längliche rechteckige Glasoberfläche) / 2. Vorlagenglas

Mit weichem Tuch säubern. Hartnäckige Verunreinigungen mit einem wasserbefeuchteten Tuch säubern.

Niemals andere Flüssigkeiten (z.B. Alkohol, organische Lösungsmittel oder Neutralreiniger) benutzen.

3. Führung / 4. Andruckplatte

Säubern Sie die Oberfläche entsprechen dem Grad der Verschmutzung.

Säubern Sie sie mit einem weichen Tuch.

Säubern Sie sie mit einem weichen, feuchten Tuch.

• Säubern Sie sie mit einem weichen, mit Alkohol befeuchteten Tuch und wischen Sie trocken nach.
• Säubern Sie sie mit einem weichen, mit Spülmittellösung befeuchteten Tuch und wischen Sie trocken nach.

Korona-Einheiten und LED Belichtungsköpfe reinigen

Verunreinigungen der Korona-Einheiten und der LED Belichtungsköpfe können sich auf Kopien/Ausdrucke übertragen. Reinigen Sie die Einheiten wie folgt.

Öffnen Sie die vordere Abdeckung.

Ziehen Sie den Reiniger zurück, bis die Markierung erscheint und drücken Sie ihn wieder hinein. Wiederholen Sie dies dreimal für jede der vier Farben.

Halten Sie den Resttonerbehälter an den vorderen Rillen und nehmen Sie ihn heraus indem Sie den oberen Riegel nach unten drücken und reinigen Sie dann die LED Belichtungsköpfe. Hinweise zur Reinigung der LED Belichtungsköpfe finden Sie nachstehend.

S.37 "Resttonerbehälter ersetzen" (Schritte 2 bis 6)

Schließen Sie die vordere Abdeckung indem Sie auf beide Kanten drücken.

Kapitel 4 FEHLERBEHEBUNG

Fehlerbehebung 46

Fehlerbehebung

Wenn Probleme wie z.B. Papierstaus auftreten, finden Sie eine Referenzübersicht auf Seiten in der Fehlerbehebungsanleitung (PDF) auf ☐ S.48 "Referenzseiten der Fehlerbehebungsanleitung".

Symbole und Meldungen im Touch Screen

Symbole und Meldungen wie zum Beispiel für Papierstaus, können gelegentlich im Touch Screen erscheinen. Einzelheiten zu Papierstausymbolen siehe:

Fehlerbehebungsanleitung (PDF): "Kapitel 1: FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN" - "Papierstau beseitigen"

Einzelheiten zu Meldungen im Touch Screen siehe: ☐ Fehlerbehebungsanleitung (PDF): "Kapitel 1: FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN" - "Meldungen im Touch Screen"

Wenn Papierstaus auftreten

Bei Auftreten von Papierstaus wird eine Anleitung zur Staubeseitigung im Touch Screen des Systems angezeigt; alternativ können Sie auch folgenden Abschnitt lesen:

☐ Fehlerbehebungsanleitung (PDF): "Kapitel 1: FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN" - "Papierstau beseitigen"

Abdeckungen des Systems und der Optionen

Zur Beseitigung von Papierstaus müssen Sie die mit Pfeilen gekennzeichneten Abdeckungen öffnen.

Abdeckungen des Finishers, der Lochereinheit und der Brückeneinheit

Zur Beseitigung von Papierstaus müssen Sie die mit Pfeilen gekennzeichneten Abdeckungen öffnen.

Finisher, Lochereinheit und Brückeneinheit

Inner Finisher und Lochereinheit

Hilfe-Funktion benutzen

Wenn Sie oben rechts im Touch Screen drücken, wird eine Beschreibung der aktuell angezeigten Funktion aufgerufen.

Wenn Sie unten links im Hilfebildschirm klicken, erhalten Sie ergänzende Informationen über diese Funktionen.

Über die Fehlerbehebungsanleitung

Die Fehlerbehebungsanleitung (PDF) beschreibt Ursache und Abhilfe bei Problemen, die bei der Benutzung des Systems auftreten können.

Referenzseiten der Fehlerbehebungsanleitung

Kapitel Titel	Abschnitt
Kapitel 1 FEHLERBEHEBUNG BEI HARDWARE-PROBLEMEN		Wenn folgender Bildschirm erscheint
		Meldungen im Touch Screen
		Papierstau beseitigen
		Klammerstau beseitigen
		Tonerkartusche austauschen
		Resttonerbehälter ersetzen
		Heftklammern nachfüllen
		Korona-Einheiten und LED Belichtungsköpfe reinigen
		Papierreste entfernen
		Wenn Ausdrucke aus dem Ausgabefach fallen
Kapitel 2 FEHLERBEHEBUNG BEI KOPIERPROBLEMEN Kopierprobleme
Kapitel 3 FEHLERBEHEBUNG BEI DRUCKPROBLEMEN		Druckprobleme
		Druckertreiberprobleme
		Probleme mit Verbindungen im Netzwerk
		Client Probleme
		Hardware Probleme
Kapitel 4 FEHLERBEHEBUNG BEI SCANPROBLEMEN Scanprobleme
Kapitel 5 FEHLERBEHEBUNG BEI e-FILING-PROBLEMEN Probleme		mit e-Filing Dienstprogramm
Kapitel 6 FEHLERBEHEBUNG BEI NETZWERKPROBLEMEN		Lokalisieren des Systems im Netzwerk
		Probleme mit LDAP-Suche und Authentifizierung
		Druckprobleme (Netzwerk)
		Netzwerkfax (N/W-Fax) Treiberprobleme
		Client Software Authentifizierungsprobleme
Kapitel 7 SYSTEMSTATUS MIT TopAccess PRÜFEN		Statussymbole unter TopAccess [Gerät]
		Fehlermeldungen
		Fehlercodes
Kapitel 8 WENN ETWAS MIT DEM SYSTEM NICHT STIMMT		Wenn etwas mit dem System nicht stimmt
		Normale Wartung

Fehlercodes

Drücken Sie [JOB STATUS] und danach [PROTOKOLL] im Touch Screen; das Protokollmenü wird angezeigt. Hier finden Sie eine Aufzeichnung von Ereignissee wie z.B. Fehlercodes des Systems.

Einzelheiten zu Fehlercodes siehe: Fehlerbehebungsanleitung (PDF): "Kapitel 7: SYSTEMSTATUS MIT TopAccess PRÜFEN" - "Fehlercodes"

Kapitel 5

ERWEITERTE FUNKTIONEN

Erweiterte Funktionen 50

Erweiterte Funktionen

In Kapitel 2 sind die grundlegenden Funktionen beschrieben. Dieser Abschnitt beschreibt die erweiterten Funktionen Ihres Systems.

In diesem Abschnitt beschriebene Beispiele der erweiterten

Funktionen

Unterschiedliche Originalformate kopieren und heften

S.51 in diesem Handbuch

Kopieren oder Scannen ohne leere Seiten

S.52 in diesem Handbuch

Speichern von Daten im freigegebenen Ordner und gleichzeitiges Senden als Fax

S.53 in diesem Handbuch

Häufig verwendete Scaneinstellungen als Vorlage registrieren

S.54 in diesem Handbuch

Gescannte Daten als Email senden.

S.55 in diesem Handbuch

Datum und Uhrzeit drucken

S.56 in diesem Handbuch

Eine auf USB-Medium gespeicherte PDF-Datei drucken

S.57 in diesem Handbuch

Druck über das Bedienfeld freigeben

S.58 in diesem Handbuch

Kopie Fax: i can e-Filing Drick

Unterschiedliche Originalformate kopieren und heften

5 Kopiensätze mit unterschiedlichen Originalformaten (A4: 1 Blatt, A3: 4 Blatt) und Heften der Kopien. RADF und Finisher sind erforderlich.

1 Legen Sie die Originale in den automatischen Dokumenteinzug ein. S.16 "Originale einlegen" in diesem Handbuch

Hinweis

Zum Kopieren und Heften unterschiedlicher Originalformate müssen die Originale die gleiche Breite aufweisen.

2 Drücken Sie [ZOOM] im Touch Screen.

3 ① Drücken Sie [GEMISCHTE FORMATE] und danach ② [OK] m Touch Screen.

4 Drücken Sie [ENDVERARBEITUNG] im Touch Screen.

5 ① Drücken Sie [VORNE HEFTEN] und danach ② [OK] im Touch Screen.

6 Geben Sie 5 als Kopienzahl ein und drücken Sie [START] am Bedienfeld.

Kopie

Fax

Scan

e-Filing Druck

Kopieren oder Scannen ohne leere Seiten

Sie können eine

Leerseitenunterdrückung für Scan- und Kopiervorgänge einschalten.

1 Legen Sie die Originale in den automatischen Dokumenteinzug ein. S.16 "Originale einlegen" in diesem Handbuch
2 Drücken Sie [BEARBEITEN] und danach im Basismenü der Kopierfunktionen.
3 Drücken Sie [LEERE SEITE AUSLASSEN] und danach [OK].

4 Drücken Sie [START] auf dem Bedienfeld. Der Kopiervorgang beginnt.

ScanKopie

1 Legen Sie die Originale in den automatischen Dokumenteinzug ein. S.16 "Originale einlegen" in diesem Handbuch
2 Drücken Sie [SCAN EINSTELLUNG] und danach √ im Basismenü der Scanfunktionen.
3 Drücken Sie ① [EIN] für die Einstellung "LEERE SEITE AUSLASSEN"" und danach ② [OK].

4 Definieren Sie Details wie den Speicherort der Scandaten im Basismenü der Scanfunktionen.
5 Drücken Sie [SCAN] im Touch Screen. Der Scanvorgang beginnt.

Kopie FAX can e-Filing Druck

Speichern von Daten im freigegebenen Ordner und gleichzeitiges Senden als Fax

Sie können Dokumente im freigegebenen Ordner des Systems oder einem Computer im Netzwerk speichern und als Fax senden.

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Legen Sie das bzw. die Originale auf.

S.16 "Originale einlegen" in diesem Handbuch

2 Drücken Sie [SPEICHERN] im Touch Screen.

3 ① Definieren Sie Details wie Dateiname, Speicherziel und Dateiformat und ② drücken Sie [OK].

4 Definieren Sie den Empfänger und drücken Sie [SENDEN]. Die Faxsendung beginnt.

Kopie Fax CAN e-Filing Duck

Häufig verwendete Scaneinstellungen als Vorlage registrieren

Wenn Sie häufig verwendete Scaneinstellungen in Vorlagen registrieren, können Sie diese Scanvorgänge auf einfache Weise durch Aufrufen der Vorlagen durchführen. Wie Sie Scaneinstellungen (Speichern der Scandaten als PDF in einem freigegebenen Ordner) als Vorlage registrieren (ÖFFENTLICHE VORLAGENGRUPPE) ist nachfolgend beschrieben.

1 Drücken Sie [DATEI] im Touch Screen.

2 ① Wählen Sie als Dateiformat "PDF" und ② drücken Sie [OK].

3 Ändern Sie bei Bedarf die Scaneinstellungen.

4 Drücken Sie [VORLAGE] im Touch Screen und danach [REGISTRIERUNG].

5 ① Drücken Sie [ÖFFENTLICHE VORLAGENGRUPPE] im Touch Screen und danach ② [ÖFFNEN].

6 Drücken Sie [KENNWORT], geben Sie das Administratorkennwort ein und drücken Sie [OK].

7 ① Wählen Sie eine freie Vorlagentaste und ② drücken Sie [SPEICHERN].

8 ① Definieren Sie weitere Einstellungen wie etwa den Vorlagennamen ② und drücken Sie [SPEICHERN], um die Registrierung abzuschließen.

Kopie Fax can e-Filing Druck

Gescannte Daten als E-Mail senden

Nachfolgend ein Beispiel zum Senden gescannter Daten an eine definierte Email-Adresse. Legen Sie das bzw. die Originale auf.

1 Legen Sie das bzw. die Originale auf.

S.16 "Originale einlegen" in diesem Handbuch

2 Drücken Sie [E-MAIL] und danach [AN] im Touch Screen.

3 ① Definieren Sie die Email-Adresse und ② drücken Sie [OK].

4 Definieren Sie bei Bedarf weitere Dateieinstellungen und drücken Sie [OK].

5 Drücken Sie [SCAN] im Touch Screen. Der Scanvorgang beginnt.

Kopie Fax can e-Filing Drick

Datum und Uhrzeit drucken

Nachfolgend ein Beispiel zum Drucken eines e-Filing Dokuments mit Datum und Uhrzeit in der Fußzeile.

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Wählen Sie die Box, in der die Dokumente gespeichert sind.
2 ① Wählen Sie das Dokument und ② drücken Sie [EINSTELLUNGEN].

3 Drücken Sie [ZEITSTEMPEL].
4 ① Drücken Sie [UNTEN] und danach ② [OK].

5 Drücken Sie [DRUCKEN] im Touch Screen. Der Druckvorgang beginnt.

Kopie Fax can e-Filing Druck

Eine auf USB-Medium gespeicherte PDF-Datei drucken

Nachfolgend eine Beispiel zum Drucken einer auf USB-Medium gespeicherten PDF-Datei.

Hinweis

Nur verfügbar, wenn das vordere USB-Kabel in der e-STUDIO2050C/2550C eingesetzt ist.

1 Stecken Sie das USB-Speichermedium in den USB-Anschluss des Systems.

2 Drücken Sie [PRINT] auf dem Bedienfeld.

3 Klicken Sie auf das Menü und wählen Sie [USB].

4 ① Wählen Sie die PDF-Datei und ② drücken Sie [DRUCKEN]. Der Druckvorgang beginnt.

Tipps

Drücken Sie [EINSTELLUNGEN], wenn Sie • Details wie Duplexdruck und Heften einstellen wollen.

Sie können folgende Dateiformate drucken:

- JPEG

- PRN

-PSf

- XPS

Kopie Fax can e-Filing Drick

Druck über das Bedienfeld freigeben

Gehen Sie wie folgt vor, um den Ausdruck über das Bedienfeld zu bestätigen. Dies verhindert, das Sie vergessen die gedruckten Seiten zu entnehmen.

Hinweis

Für diese Bedienungsschritte muss die Festplatte im System installiert sein.

1 Öffnen Sie die Druckdatei auf Ihrem Windows Computer und wählen Sie im Dateimenü des Anwendungsprogramms [Drucken].
2 Wählen Sie den Druckertreiber für dieses System und klicken Sie auf [Einstellungen] ([Eigenschaften]).
3 Wählen Sie im Menü [Basis] die Position "Druck Halten".

4 Klicken Sie auf [OK] und danach im Druckdialog erneut auf [Drucken] ([OK]).
5 Drücken Sie [PRINT] auf dem Bedienfeld des Systems.

6 Klicken Sie auf das Menü und wählen Sie [HALTEN].
7 Wählen Sie den Benutzernamen und drücken Sie [OK].
8 ① Wählen Sie die zu druckende Datei und ② drücken Sie [DRUCKEN]. Der Druckvorgang beginnt.

Kapitel 6

INFORMATIONEN

ÜBER DAS SYSTEM

Lieferumfang dieses Produkts....60

Systemanmeldung....67

Spezifikationen des Systems ....70

Spezifikationen von Optionen 73

Lieferumfang dieses Produkts

Die folgenden Artikel werden mit dem System ausgeliefert. Prüfen Sie, ob alles vorhanden ist. Wenden Sie sich bitte an den Kundendienst, wenn irgend etwas fehlt oder beschädigt ist.

Lieferumfang dieses Produkts

Sicherheitsinformationen	Die Sicherheitsinformationen beschreiben Vorsichtsmaßnahmen bei der Benutzung des Systems. Lesen Sie diese Informationen zuerst.
Kurzbedienungsanleitung (dieses Handbuch)	Die Kurzbedienungsanleitung beschreibt die Vorbereitung, die grundlegende Bedienung und die Wartung und Reinigung des Systems.
Client Utilities/User Documentation DVD	Diese DVD enthält Client Software wie Druckertreiber und Dienstprogramme. Sie enthält außerdem PDF-Dateien der Bedienungsanleitungen wie Kopierfunktion-Anleitung und Fehlerbehebungsanleitung. Einzelheiten siehe: ☐ S.61 “Client Utilities/User Documentation DVD”

Diese DVD enthält Handbücher in Form von PDF-Dateien und Client Software wie z. B. Druckertreiber und Dienstprogramme.

Client Software

Für Windows Client Software Installer
	Universal Druckertreiber 2
	Universal PS3 Druckertreiber
	Universal XPS Druckertreiber
	TWAIN-Treiber
	Datei-Downloader
	N/W-Faxtreiber
	Adressbuchanzeige
	Remote Scan Treiber
	WIA Treiber
	e-Filing Backup/Restore Dienstprogramm
Für Macintosh PPD Datei für Mac OS X 10.2.8 bis Mac OS X 10.3.xPPD Datei für Mac OS X 10.4 bis Mac OS X 10.7.xPlug-in für Mac OS X 10.4 oder höher
Für UNIX/Linux UNIX/Linux Filter (Solaris, HP-U, AIX, Linux, SCO)

Hinweis

Für die e-STUDIO2051C/2551C ist nur die folgende Software verfügbar:

• Client Software Installer
  Universal PCL6 Druckertreiber
• TWAIN-Treiber
• Netzwerkfax-Treiber
• Adressbuchanzeige
• Remote Scan Treiber
• WIA Treiber

Tipps

Zur Installation der Client Software siehe folgende Handbücher:

Software Installationsanleitung (PDF): "Kapitel 1: ÜBERSICHT"

Einzelheiten zur Client Software finden Sie unter:

S.62 "Client Software"

Client Software

Dieser Abschnitt beschreibt die Client Software des Systems. Um sie zu benutzen, muss sie, bis auf e-Filing Dienstprogramm und TopAccess, auf dem Computer installiert werden.

Client Software für Druckfunktionen

Universal Druckertreiber 2	Der Universal Druckertreiber 2 wird automatisch installiert, wenn Sie die empfohlene Installation durchführen. Dieser Druckertreiber wird normalerweise verwendet. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 3: DRUCKERTREIBER FÜR WINDOWS INSTALLIEREN”S.32 “Druckvorgang” in dieser AnleitungDruckanleitung(PDF):“Kapitel 2: DRUCKEN UNTER WINDOWS”
Universal PS3Druckertreiber	Mit diesem Treiber können Sie in hoher Qualität drucken, zum Beispiel mit Anwendungsprogramme von Adobe Systems Incorporated. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 3: DRUCKERTREIBER FÜR WINDOWS INSTALLIEREN”Druckanleitung(PDF):“Kapitel 2: DRUCKEN UNTER WINDOWS”
Universal XPSDruckertreiber	Der Druckertreiber ermöglicht das Drucken aus WPF-Anwendungen unter Windows Vista oder Windows 7. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 3: DRUCKERTREIBER FÜR WINDOWS INSTALLIEREN”Druckanleitung(PDF):“Kapitel 2: DRUCKEN UNTER WINDOWS”
PPD-Datei für Macintosh	Dieser Druckertreiber ermöglicht das Drucken aus Macintosh Computern (Mac OS X 10.2.8 bis Mac OS X 10.7.x). Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 4: DRUCKERTREIBER FÜR MACINTOSH INSTALLIEREN”Druckanleitung(PDF):“Kapitel 3: DRUCKEN UNTER MACINTOSH”
Für UNIX/Linux Filter	UNIX/Linux Filter ermöglichen das Drucken aus UNIX/Linux Workstations. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 5: DRUCKERTREIBER FÜR UNIX/Linux INSTALLIEREN”Druckanleitung(PDF):“Kapitel 4: DRUCKEN UNTER UNIX/Linux”
CUPS	Die CUPS-Datei ermöglicht die Einrichtung eines CUPS-Drucksystems auf UNIX/Linux Workstations. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 5: DRUCKERTREIBER FÜR UNIX/Linux INSTALLIEREN”

Hinweis

e-STUDIO2051C/2551C: Nur der Universal PCL6 Druckertreiber ist verfügbar.

Client Software für Scanfunktionen

Remote Scan-Treiber	Dieser Treiber ermöglicht das Scannen und den Abruf der Bilddaten mit einer TWAIN-kompatiblen Anwendung auf Windows Computern. Weitere Einzelheiten siehe:Software Installationsanleitung (PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 6: SCAN-TREIBER UND DIENSTPROGRAMME INSTALLIEREN”
WIA Treiber	Dieser Treiber ermöglicht das Scannen und den Abruf von Scan-Daten in eine WIA (Windows Imaging Acquisition)-kompatible Anwendung auf Windows Computern. Weitere Einzelheiten siehe:Software Installationsanleitung (PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 6: SCAN-TREIBER UND DIENSTPROGRAMME INSTALLIEREN”Scanfunktion-Anleitung (PDF):“Kapitel 5: WEITERE SCANMETHODEN”

Client Software für e-Filing Funktionen

TWAIN-Treiber	Dieser Treiber ermöglicht den Abruf gespeicherter e-Filing Dokumente in eine TWAIN-kompatible Anwendung auf Windows Computern. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 6: SCAN-TREIBER UND DIENSTPROGRAMME INSTALLIEREN”
Datei-Downloader	Der Datei-Downloader ermöglicht den Abruf gespeicherter e-Filing Dokumente in Ihren Windows Computer. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 6: SCAN-TREIBER UND DIENSTPROGRAMME INSTALLIEREN”
e-Filing Web-Dienstprogramm	Das e-Filing Web-Dienstprogramm ermöglicht die Einstellung und Ausführung von e-Filing Funktionen über einen Browser auf Ihrem Computer. Dieses Dienstprogramm ist bereits innerhalb des Systems gespeichert, so dass Sie nur noch die IP-Adresse des Systems in die Adresszeile des Browsers eingeben müssen, um darauf zuzugreifen. Weitere Einzelheiten siehe:e-Filing-Anleitung(PDF):“Kapitel 3: ÜBERSICHT ZUM e-Filing WEB DIENSTPROGRAMM”
e-Filing Backup/Restore Dienstprogramm	Dieses Dienstprogramm dient zum Sichern und Wiederherstellen der in e-Filing gespeicherten Daten. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 8: e-Filing BACKUP/RESTORE DIENSTPROGRAMM INSTALLIEREN”

Hinweis

e-STUDIO2051C/2551C: Nur der TWAIN-Treiber ist verfügbar.

Clientsoftware für Netzwerkverwaltung

TopAccess

TopAccess ermöglicht die Verwaltung des Systems, das Betrachten von Systeminformationen und Ereignisprotokollen, die Job-Überwachung, das Erstellen von Vorlagen und die Verwaltung Ihres Adressbuchs über den Web-Browser Ihres Computers. Dieses Dienstprogramm ist bereits innerhalb des Systems gespeichert, so dass Sie nur noch die IP-Adresse des Systems in die Adresszeile des Browsers eingeben müssen, um darauf zuzugreifen. Weitere Einzelheiten siehe: TopAccess-Anleitung (PDF): "Kapitel 1: ÜBERSICHT"

Clientsoftware für Netzwerkfax

N/W-Faxtreiber	Dieser Treiber ermöglicht das Senden von Faxen und Internetfaxen von Ihrem Computer. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 7: NETZWERKFAX DIENSTPROGRAMME INSTALLIEREN”Netzwerkfax-Anleitung(PDF):“Kapitel 1: ÜBERSICHT”
Adressbuchanzeige	Die Adressbuchanzeige ermöglicht die Verwaltung Ihrer Kontakte (Faxnummern, Email- und Internetfax-Adressen) innerhalb des Systems über einen am System angeschlossenen Computer. Weitere Einzelheiten siehe:Software Installationsanleitung(PDF):“Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 7: NETZWERKFAX DIENSTPROGRAMME INSTALLIEREN”

Optionen

Die folgenden Optionen sind separat erhältlich, um die Systemleistung zu erhöhen. Wenden Sie sich hierzu bitte an den technischen Kundendienst.

1. Vorlagendeckel (KA-1640PC)

Hält das Original.

1. Automatischer Dokumenteinzug mit Wendevorrichtung RADF (MR-3024)

Zieht automatisch die Originale zum Kopieren ein.

1. Brückeneinheit (KN-2550)

Diese Einheit verbindet Finisher und Hauptsystem.

1. Auftragstrenner (MJ-5004)

Ermöglicht die Ausgabe von Faxen, Kopien und Drucken in separate Fächer.

1. Automatische Duplexeinheit (MD-0105)

Zum beidseitigen Bedrucken des Papiers.

1. Papiereinzugseinheit (MY-1040)

Stellt eine weitere Papierkassette zur Verfügung.

1. Kassettenunterschrank (KD-1032)

Ermöglicht die Installation einer weiteren Zusatzkassette.

1. Großraumkassette (KD-1031)

Für bis zu 2000 Blatt (80 g/m²) A4-Papier.

1. Zusatzkassette (MY-1039)

Die Kassette kann im Kassettenunterschrank eingesetzt werden.

1. Broschüren-Finisher (MJ-1037)

Dieser Finisher ermöglicht neben Sortieren/Gruppieren und Heften auch die Mittelheftung. Die Lochereinheit kann an diesen Finisher installiert werden. Die Brückeneinheit ist für die Installation des Finishers erforderlich.

1. Lochereinheit (MJ-6008)

Diese Einheit ermöglicht das automatische Lochen der Ausdrucke.

Sie kann in den Broschüren-Finisher installiert werden.

1. Inner Finisher (MJ-1036)

Dieser Finisher ermöglicht das Sortieren, Gruppieren und Heften.

Die Lochereinheit kann an diesen Finisher installiert werden.

1. Lochereinheit (MJ-6007)

Diese Einheit ermöglicht das automatische Lochen der Ausdrucke.

Sie kann in den Auftragstrenner installiert werden.

Die folgenden Optionen sind ebenfalls verfügbar. Wenden Sie sich hierzu bitte an den technischen Kundendienst.

Arbeitsablage (KK-4550)

Kleiner Tisch zum Ablegen von Originalen.

Wird an der rechten Seite des Systems installiert.

FAX-Einheit (GD-1320)

Erweitert das System um Faxfunktionen.

Wird an der Rückseite des Systems installiert.

2te Leitung für Fax-Einheit (GD-1260)

Ermöglicht den Anschluss einer zweiten Faxleitung.

Wird im System installiert.

Die FAX-Einheit ist erforderlich.

Tisch (MH-2050)

Ablagetisch für das System.

Griffverlängerung (KK-2550)

Erleichtert Anwendern im Rollstuhl die Bedienung des automatischen Dokumenteinzugs.

S.66 "Benutzen der Griffverlängerung"

Tasche für Bedienungsanleitung (KK-1660)

Zur Aufbewahrung von Handbüchern.

WLAN Modul (GN-1060)

Zur Systemanbindung innerhalb von WLAN Umgebungen.

Wird im System installiert.

Die Antenne ist erforderlich.

WLAN und kabelgebundenes LAN können nicht gleichzeitig •

verwendet werden.

Antenne (GN-3010)

Wird für das WLAN Modul benötigt.

e-BRIDGE ID Gate (KP-2004/KP-2005)

Zur Benutzeranmeldung mittels IC-Karte.

Wird an der rechten Seite des Systems installiert.

Kann nicht gleichzeitig mit dem Anbautisch installiert werden.

Data Overwrite Enabler (GP-1070)

Zum sicheren Löschen temporärer Daten, die während der Systembenutzung anfallen. Diese Daten werden mit Zufallsdaten überschrieben.

IPSec Enabler (GP-1080)

Aktiviert die IPsec Funktion des Systems.

Hardcopy Security Kit (GP-1190)

Ermöglicht den Druck mit Sicherheitsmerkmalen und dadurch die Rückverfolgung gedruckter Dokumente.

Aktiviert die Meta Scan Funktion des Systems.

Externer Interface Enabler (GS-1020)

Aktiviert die EWB Funktion des Systems.

Unicode Font Enabler (GS-1007)

Aktiviert die Druckfunktion für SAP-Systemumgebungen mittels Unicode Font.

Vorderes USB-Kabel (GR-1140)

Ermöglicht den Anschluss eines USB-Speichermediums am System.

Hard Disk Kit (GE-1220)

Ermöglicht das Speichern von Daten, etc.

Hinweis

Je nach Modell sind einige der Optionen bereits installiert und können genutzt werden.

Tipp

Die folgenden Optionen sind ausschließlich für die e-STUDIO2050C/2550C verfügbar:

WLAN Modul (GN-1060)

Antenne (GN-3010)

Data Overwrite Enabler (GP-1070)

IPSec Enabler (GP-1080)

Hardcopy Security Kit (GP-1190)

Benutzen der Griffverlängerung

Personen im Rollstuhl können den automatischen Dokumenteinzug RADF damit problemlos öffnen und schließen. Er sollte in der Nähe des Systems aufbewahrt werden.

Halten Sie die Griffverlängerung.

Hängen Sie die Griffverlängerung an der rechten Seite des RADF ein.

Hinweis

Montieren Sie die Griffverlängerung nicht zur Lagerung am System.

Systemanmeldung

Wenn die Systembenutzung mittels Abteilungs-/Benutzerverwaltung kontrolliert wird, müssen Sie sich am System anmelden.

Abteilungsverwaltung

Durch die Verwendung von Abteilungscodes können Sie die Nutzung auf bestimmte Benutzer beschränken. Wenn diese Funktion aktiviert ist, müssen Sie nach dem Einschalten des Systems Ihren Abteilungscode eingeben.

Wenn das System eingeschaltet ist, erscheint folgendes Menü.

Das Menü zur Benutzeranmeldung erscheint auch nach Ablauf der automatischen Rückstellzeit oder nach Drücken auf [ACCESS].

Tipps

Automatisches Zurücksetzen:

- Mit dieser Funktion werden die Funktionseinstellungen auf Ihre Standardwerte zurückgesetzt, auch wenn Sie nicht auf [FUNCTION CLEAR] am Bedienfeld drücken. Diese Funktion wird aktiviert, wenn das System für eine definierte Zeit nicht benutzt wird. Wenn das System mit Abteilungscodes bzw. Benutzeranmeldung arbeitet, zeigt das Display die Eingabeaufforderung für den Abteilungscode/ die Benutzeranmeldung. Ansonsten wird der Basisbildschirm angezeigt.

- Die Voreinstellung für die automatische Rückstellung beträgt 45 Sekunden. Zum Ändern dieser Einstellung siehe: e-STUDIO Management-Anleitung (PDF): "Kapitel 2: EINSTELLUNGEN (ADMIN)" - "Allgemeine Funktionen einstellen"

- Sind Abteilungscodes bzw. Benutzeranmeldung aktiviert und Sie wollen mit Client Software darauf zugreifen, müssen Sie sich am System anmelden. Zu Einzelheiten fragen Sie bitte Ihren Administrator.

Geben Sie den Abteilungscode (max. 63-stellig) ein und drücken Sie [OK] im Touch Screen. Die Anzeige ändert sich und das System wird betriebsbereit.

Bei einem ungültigen Code ändert sich die Menüanzeige nicht. Geben Sie den korrekten Abteilungscode ein.

Nach der Benutzung

Um eine unbefugte Benutzung des Systems zu verhindern, sollte das Display immer wie folgt auf den Eingabebildschirm des Abteilungscodes zurückgesetzt werden.

Drücken Sie [ACCESS] auf dem Bedienfeld.

Drücken Sie zweimal [FUNCTION CLEAR] am Bedienfeld.

Benutzerverwaltung

Mit der Benutzerverwaltung können Sie die Systembenutzung für bestimmte Anwender einschränken. Ist die Benutzerverwaltung aktiviert, müssen Sie nach dem Einschalten des Systems die Benutzerinformationen (Benutzername und Kennwort) eingeben. Der Dialog zur Benutzeranmeldung erscheint auch nach Ablauf der automatischen Rückstellzeit oder nach Drücken auf [ACCESS]. Gehen Sie wie folgt vor.

Hinweis

Wenn Sie mehrmals ein ungültiges Kennwort eingeben, interpretiert das System dies unbefugten Zugriff und sperrt die Benutzeranmeldung für eine definierte Zeit.

Bitte wenden Sie sich an Ihren Administrator wenn "Benutzerkonto gesperrt" oder "Benutzername und Kennwort nicht erkannt." angezeigt werden und Sie die Benutzteranmeldung nicht durchführen können.

Tipp

Ist der Gastzugang aktiviert, wird die Taste [GAST] am Touch Screen angezeigt. Drücken Sie [GAST], um sich als Gast anzumelden. Die verfügbaren Funktionen erfahren Sie vom Administrator.

Lokale Authentifizierung am System

Windows Domain Authentifizierung

LDAP-Authentifizierung

1 Der Dialog zur Benutzeranmeldung erscheint.

Lokale Authentifizierung am System

Windows Domain Authentifizierung, LDAP Authentifizierung

Der vom Netzwerkadministrator eingestellte Domain-Name wird unter [DOMAIN] angezeigt. Bei LDAP Authentifizierung wird der Name des LDAP Servers unter [LDAP] angezeigt.

Tipp

Falls der zu Ihnen gehörende Domain Name oder LDAP Server Name nicht angezeigt wird, drücken Sie ▼, um den entsprechenden Namen zu wählen.

2 Drücken Sie auf [BENUTZERNAME].

3 Geben Sie Ihren Benutzernamen ein (max.128 Buchstaben) und drücken Sie [OK].

4 Drücken Sie [KENNWORT].

5 Geben Sie Ihr Kennwort ein (max.64 Buchstaben) und drücken Sie [OK].

6 Drücken Sie auf [OK].

7 Das System schaltet auf Bereitschaft.

Spezifikationen des Systems

Dieser Abschnitt beschreibt die technischen Spezifikationen des Systems.

Akzeptierte Papiere

Einzugseinheit Medientyp Gewicht Maximale Kapazität Papierformat
Kassette	NORMAL, RECYCLINGPAPIER	60 - 105 g/m216 - 28 lb. Bond	277 Blatt (64 g/m2, 17 lb. Bond)250 Blatt (80 g/m2, 20 lb. Bond)231 Blatt (81 g/m2, 21 lb. Bond)	A/B-Format:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIOLT-Format:LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5" SQK Format:8K, 16K, 16K-R
	DICK1	106 - 163 g/m229 lb. Bond - 90 lb. Index	69 Blatt
Papiereinzugseinheit,Kassettenunterschrank,Zusatzkassette	NORMAL, RECYCLINGPAPIER	60 - 105 g/m216 - 28 lb. Bond	600 Blatt (64 g/m2, 17 lb. Bond)550 Blatt (80 g/m2, 20 lb. Bond)500 Blatt (81 g/m2, 21 lb. Bond)	A/B-Format:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIOLT-Format:LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5" SQK Format:8K, 16K, 16K-R
	DICH1	106 - 163 g/m229 lb. Bond - 90 lb. Index	300 Blatt
Großraumkassette	NORMAL, RECYCLINGPAPIER	64 - 105 g/m217 - 28 lb. Bond	2360 Blatt (64 g/m2, 17 lb. Bond)2000 Blatt (80 g/m2, 20 lb. Bond)1660 Blatt (81 g/m2, 21 lb. Bond)	A4, LT
Stapeleinzug	NORMAL, RECYCLINGPAPIER	60 - 105 g/m216 - 28 lb. Bond	100 Blatt (64 - 80 g/m2, 17 - 20 lb. Bond)80 Blatt (81 - 105 g/m2, 21 - 28 lb. Bond)	A/B-Format:A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIOLT-Format:LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5" SQK Format:8K, 16K, 16K-RPapier im Nicht-StandardformatLänge: 100 - 297 mm(3.9 - 11.7"),Breite: 148 - 432 mm (5.8 - 17")
	DICK1	106 - 163 g/m229 lb. Bond - 90 lb. Index	40 Blatt
	DICK2*1	164 - 209 g/m291 - 110 lb. Index	30 Blatt
	OHP*1	— 30 Blatt A3, A4, LD, LT
	UMSCHLAG*1, *3, *4	— 1 Blatt		DL: 110 mm x 220 mm(4.33" x 8.66")COM10: 105 mm x 241 mm(4.13" x 9.49")Monarch: 98 mm x 190 mm(3.86" x 7.48")CHO-3: 120 mm x 235 mm (4.72"x 9.25")YOU-4: 105 mm x 235 mm (4.13"x 9.25")
	REGISTERPAPIER*1	— — A4, LT

*1 Automatische Duplexkopie ist nicht verfügbar.
*2 Für Etikettendruck "DICK 2" als Medientyp einstellen.
*3 Selbstklebende Umschläge dürfen nicht auf der Rückseite bedruckt werden.
*4 Bei installiertem BroschürenFinisher erfolgt die Druckausgabe von Umschlägen im Ausgabefach des Systems. Bei installiertem Inner Finisher erfolgt die Druckausgabe von Umschlägen im Ausgabefach des Finishers.

Empfohlene Papiere pro Medientyp

Medientyp Von Toshiba empfohlene Hersteller Gewicht
NORMAL	A/B-Format: TGIS Papier/MondiLT-Format: TIDAL MP/Hammermill	80 g/m2, 20 lb. Bond
	A/B-Format: Color Copy/MondiLT-Format: Laser Print/Hammermill, Color Copy Paper/Hammermill	90 g/m2, 24 lb. Bond
		100 g/m2, 28 lb. Bond
DICK1	A/B-Format: Color Copy/MondiLT-Format: Laser Print/Hammermill, Color Copy Paper/Hammermill	120 g/m2, 32 lb. Bond
		160 g/m2, 60 lb. Cover
DICK2	A/B-Format: ColorCopy/mondi 200 g/m	2
	A/B-Format: 3478/Zweckform-AveryLT-Format: 5165/Avery	—
TRANSPARENT*1,*2	A/B-Format: CG3700/3MLT-Format: BG72/FOLEX	—
UMSCHLAG*3	Westvaco Columbian CO138,Mailwell No. 553	—

*1 Verwenden Sie nur die empfohlenen Overheadfolien. Die Verwendung einer anderen Folie kann zu Fehlfunktionen führen.

*2 Automatische Duplexkopie ist nicht verfügbar.

*3 Selbstklebende Umschläge dürfen nicht auf der Rückseite bedruckt werden.

e-STUDIO2050C/2550C, e-STUDIO2051C/2551C Spezifikationen

Modellname		e-STUDIO2050C/2550Ce-STUDIO2051C/2551C
Typ		Tischgerät
Vorlagenglas		Feststehend
Druck- (Kopier-) System		Indirekte elektrofotografische Methode
Entwicklungssystem		2-Komponenten-Entwicklung mit magnetischer Bürste
Fixiermethode		Walzenfixierung
Lichtleitendes Medium		OPC
Original-Scansystem		Flachbett-Scansystem(Falls der RADF verwendet wird: Fixiertes Scansystem mit Originaleinzug)
Original-Scan-Sensor		Linearer CCD-Sensor
Scan-Lichtquelle		LED
Auflösung	Scan	600 dpi x 600 dpi
	Druck	Schwarzweiß: 600 dpi x 1200 dpi, 1 BitFarbe, Graustufen: 600 dpi x 600 dpi, 5 Bit
Akzeptierte Originale		Einzelblätter, Bücher
Akzeptierte Originalformate		Max. A3 oder LD
Geeignetes Kopier-Papierformat	Kassette	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5"SQ, 8K 16K, 16K-R
	Stapeleinzug	Innerhalb 100 - 297 mm (3.94" - 11.69") (Länge),148 - 432 mm (5.83" - 17.01") (Breite)
Geeignetes Kopier-Papiergewicht	Kassette	60 - 163 g/m2(16 lb. Bond - 90 lb. Index)
	Stapeleinzug	Kontinuierlicher Papiereinzug / Einzelblatteinzug: 60 - 209 g/m2(16 lb. Bond - 110 lb. Index)
Zeit bis erste Kopie(A4 oder LT)	Schwarzweiß:	Ca. 8,2 Sek.
	Farbe	Ca. 10,3 Sek.
Kontinuierliche Kopiergeschwindigkeit		Siehe Kopierfunktion-Anleitung.
Multikopien		Bis zu 999 Blatt (Zifferntasten-Eingabe)
Unbedruckbarer Bereich	Schwarzweiß:	Vorderkante: 4,2 mm +2,8 mm - 1,2 mm (0.17" +0.11" -0.05"),Hinterkante: 3,0±2,0 mm (0.12"±0.08"),Seitenkanten: 2,0±2,0 mm (0.08"±0.08")
	Farbe	Vorderkante: 5,0 mm +2,0 mm (0.20"±0.08"),Hinterkante: 3,0±2,0 mm (0.12"±0.08"),Seitenkanten: 2,0±2,0 mm (0.08"±0.08")
	Drucker(Schwarzweiß/Farbe)	Vorderkante: 4,2 mm +2,8 mm - 1,2 mm (0.17" +0.11" -0.05"),Hinterkante: 4,2 mm +1,2 mm -2,8 mm (0.17" +0.05" -0.11"),Seitenkanten: 4,2±2,0 mm (0.08"±0.08")
Reproduktionsverhältnis	TatsächlicheGröße:	100±0,5%
	Zoom:	25 - 400% (in 1% Schritten)
		In Verbindung mit dem RADF 25 - 200% in 1%-Schritten
Papierzufuhr	Kassette	Ca. 250 Blatt (80 g/m2, 20 lb. Bond)
	Stapeleinzug	Ca. 100 Blatt (80 g/m2, 20 lb. Bond)
Ausgabefach-Kapazität		Ca. 550 Blatt (80 g/m2, 20 lb. Bond)
Tonerdichte-Anpassung		Magnetisches Tonersystem mit Pixelzähler-Kontrolle
Belichtung		Automatisch plus manuell in 11 Stufen
USB Interface		USB 2.0 (Hi-Speed)
Umgebungsbedingungen (für Normalbetrieb)		Temperatur: 10° - 30 °C (50° - 86°F), Luftfeuchtigkeit: 20 - 85% (Ohne Kondensation)
Leistungsaufnahme(inkl. Optionen)		AC 220-240 V±10%, 8 A (50/60 Hz): 1,6 kW max.AC 120 V±10%, 12 A (50/60 Hz): 1,5 kW max.
Abmessungen (ohne Optionen)		575 mm (22.6") (B) x 590 mm (23.2") (T) x 662 mm (26.0") (H)
Gewicht		e-STUDIO2050C/2550C: Ca. 57 kg (125.7 lb.) (inkl. Entwickler und Trommel)e-STUDIO2051C/2551C: Ca. 56 kg (123.5 lb.) (inkl. Entwickler und Trommel)
Stellfläche (ohne Optionen)		964 mm (38") (B) x 730 mm (28.7") (T)
Speicherkapazität		Für e-STUDIO2050C/2550C (mit installierter Festplatte): Max. 1000 Blatt oder Speichergrenze (Toshiba-Diagramm)Für e-STUDIO2050C/2550C (ohne installierte Festplatte) oder e-STUDIO2051C/2551C: Bis Speichergrenze

• Spezifikationen hängen von den Kopierbedingungen und Umgebungsbedingungen ab.
• Spezifikationen und äußeres Erscheinungsbild können im Interesse der Produktverbesserung ohne vorherige Ankündigung geändert werden.

Spezifikationen von Optionen

Dieser Abschnitt beschreibt die Spezifikationen der separat erhältlichen Optionen. Weitere Einzelheiten siehe ☐ S.64 "Optionen".

Automatischer Dokumenteneinzug mit Wendevorrichtung

Modellname MR-3024
Kopierseiten 1-seitig, beidseitig
Anzahl der Originale (A4 oder LT)	100 Originale (35 - 80 g/m2, 9.3 - 20 lb. Bond) oder 16 mm/0.63" Höhe (mehr als 80 g/m2, 20 lb. Bond)
Einzugsgeschwindigkeit 45 Blatt/Min. (600 dpi)
Akzeptierte Originale	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP(A5 und ST nicht möglich.)
Papiergewicht 1-seitiges Original: 35 - 157 g/m2, 9.3 - 41.8 lb., 2-seitiges Original: 50 - 157 g/m2, 13.3 - 41.8 lb.
Stromquelle DC 24 V (vom Kopiersystem)
Abmessungen 575 mm (22.6") (B) x 528 mm (20.8") (T) x 135 mm (5.3") (H)
Gewicht Ca. 12,5 kg (27.6 lb.)
Leistungsaufnahme 49,5 W max.

Großraumkassette

Modellname KD-1031
Akzeptierte Papierformate	A4, LT
Papiergewicht 60 - 105 g/m ^2 , 16-28 lb. Bond
Max. Kapazität 2000 Blatt (80 g/m ^2 , 20 lb. Bond) (Höhe: ca. 110 mm oder 4.3" x 2)
Stromquelle DC 5 V, DC 24 V (vom Kopiersystem)
Abmessungen	668 mm (26.3") (B) x 735 mm (28.9") (T) x 292 mm (11.5") (H) (inkl. inkl. Stabilisierer)
Gewicht	Ca. 26 kg (57.3 lb.)

Kassettenunterschrank (1 Kassette)

Modellname KD-1032
Akzeptierte Papierformate	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R (A5, ST und benutzerdefinierte Größen nicht möglich.)
Papiergewicht 60 - 209 g/m ^2 (16 lb. Bond - 110 lb. Index)
Max. Kapazität 550 Blatt (80 g/m ^2 , 20 lb. Bond)
Stromquelle DC 5 V, DC 24 V (vom Kopiersystem)
Abmessungen	660 mm (26") (B) x 701 mm (27.6") (T) x 292 mm (11.5") (H) (inkl. inkl. Stabilisierer)
Gewicht	Ca. 21 kg (46.3 lb.)

Zusatzkassette

Modellname MY-1039
Akzeptierte Papierformate	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R (A5, ST und benutzerdefinierte Größen nicht möglich.)
Papiergewicht 60 - 20	9 g/m ^2 (16 lb. Bond - 110 lb. Index)
Max. Kapazität 550 Blatt (80 g/m ^2 , 20 lb. Bond), 500 Blatt (105 g/m ^2 , 24 28 lb. Bond):
Gewicht	Ca. 9 kg (19.8 lb.)

Papiereinzugseinheit

Modellname	MY-1040
Akzeptierte Papierformate	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R (benutzerdefinierte Größen nicht möglich)
Papiergewicht	60 - 163 g/m2 (16 lb. Bond - 90 lb. Index)
Max. Kapazität	550 Blatt (80 g/m2, 20 lb. Bond)
Stromquelle	DC 5 V, DC 24 V (vom Kopiersystem)
Abmessungen	575 mm (22.6") (B) x 583 mm (23.0") (T) x 163 mm (6.4") (H) (exkl. inkl. Stabilisierer)
Gewicht	Ca. 9,6 kg (21.2 lb.)

Broschürenfinisher

Modellname MJ-1037
Typ Konsolengerät
Akzeptierte Papierformate	A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 8.5" SQ, 13"LG, 8K, 16K, 16K-R
Akzeptierte Papiergewichte	60 - 209 g/m^2, 16 lb. Bond - 110 lb. Index
Max. Blattanzahl für gleichzeitiges Heften	Papierformat	60 - 80 g/m^2, 16 - 20 lb. Bond	81 - 90 g/m^2, 21 - 24 lb. Bond	91 - 105 g/m^2, 25 - 28 lb. Bond
	A4, A4-R, B5, B5-R, A5-R, LT, LT-R, ST-R, 8.5" SQ, 16k, 16K-R	50 Blatt 50 Blatt 30 Blatt
	A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K 30	Blatt 30 Blatt 15 Blatt
Heftposition Vorne, Hinten, Doppelt
Heftkapazität (Inkl. 1 Deckblatt (106 - 209g/ m2, 29 lb. Bond - 110 lb. Index))	Papierformat	60 - 80 g/m^2, 16 - 20 lb. Bond	81 - 90 g/m^2, 21 - 24 lb. Bond	91 - 105 g/m^2, 25 - 28 lb. Bond
	A3, A4-R, B4, LD, LG, 8K, 16K-R 15 Blatt 10	Blatt 7 Blatt
Stromquelle Vom Hauptsystem
Abmessungen	409 mm (16.1") (B) x 624 mm (24.57") (T) x 961 mm (37.83") (H) (Bei eingezogener Hilfsablage)
Gewicht Ca. 37 kg (81.6 lb.)
Leistungsaufnahme 60 W max.

Ablagekapazität Broschürenfinisher

Einheit: mm (Toleranz ±7mm oder 0.276")

Werte in Klammern: Blatt (80 g/m², 20 lb. Bond)

(MJ-1033 ohne gemischte Formate)
Modus Keine Sortierung Sortieren/Gruppe		Geheftet
Ausgabefach Nr.	1	1	1
A4, A4-R, B5, B5-R, A5-R, LT, LT-R, ST-R, 8.5" SQ, 16k, 16K-R	175 mm, 6.9"(1000)	175 mm, 6.9"(1000)	Was zuerst erreicht ist 175 mm (6.9"), 1000 Blatt oder 50 Sätze
A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K	94 mm, 3.7"(500)	94 mm, 3.7"(500)	Was zuerst erreicht ist 94 mm (3.7"), 500 Blatt oder 50 Sätze

• Sortieren/Gruppieren/Heften nicht möglich mit A5-R, ST-R.
• Zur Kapazität der Broschürenablage siehe Kopierfunktion-Anleitung.
  [1] Kapitel 3: GRUNDLEGENDE KOPIERMODI" - "Finishermodus auswählen"

(MJ-1033 mit gemischten Formaten)
Modus Keine Sortierung Sortieren/Gruppe		Geheftet
Ausgabefach Nr.	1	1	1
A3 und A4	94 mm, 3.7"(500)	94 mm, 3.7"(500)	Was zuerst erreicht ist 94 mm (3.7"), 500 Blatt oder 20 Sätze
B4 und B5	94 mm, 3.7"(500)	94 mm, 3.7"(500)
LD und LT	94 mm, 3.7"(500)	94 mm, 3.7"(500)
LG und LT-R	94 mm, 3.7"(500)	94 mm, 3.7"(500)

Inner Finisher

Modellname MJ-1036
Typ Inner Finisher
Akzeptierte Papierformate	A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIO, CHO-3 (120 mm x 235 mm), YOU-4 (105 mm x 235 mm), LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, DL (110 mm x 220 mm), COM10 (4 1/8" x 9 1/2"), Monarch (3 7/8" x 7 1/2"), 13"LG, 8K, 16K, 16K-R
Akzeptierte Papiergewichte	60 - 209 g/m2, 16 lb. Bond - 110 lb. Index
Max. Blattanzahl für gleichzeitiges Heften (Inkl. 2 Deckblätter (106 - 209 g/m2, 29 lb. Bond - 110 lb. Index))	Papierformat	60 - 80 g/m2, 16 - 20 lb. Bond	81 - 90 g/m2, 21 - 24 lb. Bond	91 - 105 g/m2, 25 - 28 lb. Bond
	A4, A4-R, B5, B5-R, LT, LT-R, 8.5" SQ, 16K, 16K-R	50 Blatt 50 Blatt 30 Blatt
	A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K 25	Blatt 25 Blatt 15 Blatt
Heftposition Vorne, Hinten, Doppelt
Stromquelle Vom Hauptsystem
Abmessungen 484 mm (19.06") (B) x 507.5 mm (19.98") (T) x 232 mm (9.13") (H)
Gewicht Ca. 15,3 kg (33.7 lb.)
Leistungsaufnahme 53 W max.

Ablagekapazität Inner Finisher

Oberes Ausgabefach

Einheit: mm (Toleranz ±4mm oder 0.158")

Werte in Klammern: Blatt (80 g/m², 20 lb. Bond)

(MJ-1032 ohne gemischte Formate)
Modus Keine Sortierung
A4, A4-R, B5, B5-R, A5-R, LT, LT-R, ST-R, 8.5" SQ, 16k, 16K-R	14 mm, 0.55"(100)
A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K	7 mm, 0.28"(50)

Unteres Ausgabefach

(MJ-1032 ohne gemischte Formate)
Modus Keine Sortierung Sortiert		Geheftet
A4, A4-R, B5, B5-R, A5-R, LT, LT-R, ST-R, 8.5"SQ, 16k, 16K-R	73 mm, 2.87"(500)	73 mm, 2.87"(500)	Was zuerst erreicht ist 73 mm (2.87"), 500 Blatt oder 50 Sätze
A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K	36 mm, 1.42"(250)	36 mm, 1.42"(250)	Was zuerst erreicht ist 36 mm (1.42"), 250 Blatt oder 25 Sätze

Bei gemischten Formaten gelten die Angaben für große Papierformate.

Auftragstrenner

Modellname		MJ-5004
Akzeptierte Papierformate	Standard	A3, A4, A4-R, A5-R, A6-R*1, B4, B5, B5-R, FOLIO, CHO-3 (120 mm x 235 mm)*1, YOU-4 (105 mm x 235 mm)*1, DL (110 mm x 220 mm)*1, LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5"SQ, COM10 (4 1/8" x 9 1/2") *1, Monarch (3 7/8" x 7 1/2") *1, 8K, 16K, 16K-R
	Nicht-Standard	Länge: 100 - 297 mm (3.9 - 11.7"), Breite: 148 - 432 mm (5.8 - 17")
Akzeptierte Papiergewichte	Obere Ablage	60 - 105 g/m2, 16 - 28 lb. Bond
	Untere Ablage	60 - 209 g/m2, 16 lb. Bond - 110 lb. Index
Ablagekapazität	Obere Ablage	25 mm , 0.98" (150 Blatt)*2
	Untere Ablage	40 mm , 1.57" (250 Blatt)*2
Stromquelle		Vom Hauptsystem
Abmessungen		498 mm (19.6") (B) x 415 mm (16.3") (T) x 153 mm (6.0") (H)
Gewicht		Ca. 3,3 kg (7.3 lb.)

*1 Papierausgabe in untere Ablage.
*2 Werte in Klammern für 80 g/m² oder 20 lb. Bond Papier.

Lochereinheit

Modellname MJ-6008 Serie
Akzeptierte Papierformate	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Akzeptierte Papiergewichte	60 - 128 g/m ^2 , 16 lb. Bond - 34 lb. Bond(OHP-Folie und beschichtetes Papier nicht möglich.)
Abmessungen	126 mm (4.96") (B) x 463 mm (18.23") (T) x 174 mm (6.85") (H) (exkl. untere Abdeckung)
Gewicht Ca. 3,4 kg (7.5 lb.)

	Anzahl der Lochungen und Durchmesser Verfügbare Papierformate
Japan und Großteil von Europa (MJ-6008E)	2 Lochungen(6,5 mm oder 0.26" Durchmesser)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Nordamerika(MJ-6008N)	2/3 Lochungen, einstellbar(8,0 mm oder 0.32" Durchmesser)	2 Lochungen: A4-R, LG, LT-R, COMP, 8.5"SQ, 13"LG, B4, B5, B5-R, FOLIO, 16K-R3 Lochungen: A3, A4, LD, LT, 8K, 16K
Frankreich(MJ-6008F)	4 Lochungen(6,5 mm oder 0.26" Durchmesser; 80 mm oder 3.15" Abstand)	A3, A4, LD, LT, 8K, 16K
Schweden(MJ-6008S)	4 Lochungen(6,5 mm oder 0.26" Durchmesser; 70 mm und 21 mm oder 2.76" and 0.83" Abstand)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R

Lochereinheit

Modellname MJ-6007 Serie
Akzeptierte Papierformate	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Akzeptierte Papiergewichte	60 - 128 g/m ^2 , 16 lb. Bond - 34 lb. Bond(OHP-Folie und beschichtetes Papier nicht möglich.)
Abmessungen 120 mm (4	72") (B) x 245 mm (9.65") (T) x 597 mm (23.5") (H)
Gewicht Ca. 3,3 kg (7.3 lb.)

	Anzahl der Lochungen und Durchmesser Verfügbare Papierformate
Japan und Großteil Europas (MJ-6007E)	2 Lochungen(6,5 mm oder 0.26" Durchmesser)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LT, LT-R, LD, LG, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Nordamerika (MJ-6007N)	2/3 Lochungen, einstellbar(8,0 mm oder 0.32" Durchmesser)	2 Lochungen: A4-R, B4, B5, B5-R, FOLIO, LG, LT-R, COMP, 8.5"SQ, 13"LG, 16K-R3 Lochungen: A3, A4, LD, LT, 8K, 16K
Frankreich (MJ-6007F)	4 Lochungen(6,5 mm oder 0.26" Durchmesser; 80 mm oder 3.15" Abstand)	A3, A4, LD, LT, 8K, 16K
Schweden (MJ-6007S)	4 Lochungen(6,5 mm oder 0.26" Durchmesser; 70 mm und 21 mm oder 2.76" and 0.83" Abstand)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R

Brückeneinheit

Modellname KN-2550

FAX-Einheit

Modellname GD-1320
Originalgröße A3, A4, A4-R, A5, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST, ST-R, COMP
Empfangspapierformat	297 mm x 420 mm (A3), 210 mm x 297 mm (A4), 148 mm x 210 mm (A5), 257 mm x 364 mm (B4), 182 mm x 257 mm (B5), 210 mm x 330 mm (FOLIO), 11" x 17" (LD), 8.5" x 14" (LG), 8.5" x 11" (LT), 5.5" x 8.5" (ST), 0.1/8" x 14" (COMP)
Kommunikationsmodi Exklusiver Modus, ECM, G3
Kommunikations-Auflösung	Horizontal: 8 Punkte/mm, 16 Punkte/mm, 300 Punkte/inch
	Vertical: 3,85 Zeilen/mm, 7,7 Zeilen/mm, 15,4 Zeilen/mm, 300 dpi
Sendegeschwindigkeit	33600/31200/28800/26400/24000/21600/19200/16800/14400/12000/9600/7200/4800/2400 bps
Codierung JBIG/MMR/MR/MH
Speicher	Sendung/Empfang: 1 GB (HDD)*1 (bei installierter Festplatte.)0.1 GB (ohne installierter Festplatte.)
Gehäuse Tischgerät, Duplexfähig
Anschluss Öffentliches Telefonnetz (PSTN)

*1 1MB entspricht 1 Million Bytes.
(Die Festplattenkapazität ist abhängig von der Systemumgebung.)

Einzelheiten zur FAX-Einheit (GD-1320) siehe:

GD-1320/GD-1260 Bedienungsanleitung für Faxfunktionen: "Kapitel 1: VOR DER BENUTZUNG"

Ermittelt mit einer von Toshiba empfohlenen Papiersorte. Spezifikationen und äußeres Erscheinungsbild können im Interesse der Produktverbesserung ohne vorherige Ankündigung geändert werden.

INDEX

A, B

Abteilungsverwaltung 67

Akzeptierte Papiere 70

Alarmanzeige 7,8

Andruckplatte 7

Anzeigebereich für Benutzername 34

Anzeigebereich für Funktionszuweisung 34

Auftragstrenner 64

Ausgabefach 7

Ausschalten 13

Automatische Duplexeinheit 6

Automatischer Dokumenteneinzug 6,64,73

Bedienfeld 7,8,9,10

Benutzerverwaltung 68

Broschürenfinisher 74

Brückeneinheit 64,76

Buchstabeneingabe 11

C,D

Client Software 62

Empfohlenes Papier 71

Energiesparmodus 14

FAX-Einheit 65,77

Faxen 24,53

Fehlercodes 48

Funktionsanzeige 10

G,H,I,K

Größenskala 7

Großraumkassette 64,73

Hauptschalter 7

Herunterfahren 13

Klammermagazin ersetzen 38

Kopieren 20,51,52

Korona Reiniger 7

L, M, N

Lieferumfang dieses Produkts 60

Lochereinheit 64,76

MAIN POWER Anzeige 8

Meldungsanzeige 10

MEMORY RX / LINE Anzeigen 8

Menü 34

Netzwerk-Schnittstellenstecker 6

O, P

Optionen 64

Papier einlegen 15

Papiergrößeanzeige 6

Papierstopper

PRINT DATA Anzeige 8

R, S

Regelmäßige Reinigung 42

Reiniger für LED Belichtungsköpfe 7

Resttonerbehälter 7

Resttonerbehälter ersetzen 37

Scanbereich 7

Scannen 28,52,54,55

Spezifikationen 72

Spezifikationen von Optionen 73

Stapeleinzug 6

Symbole 46

T, U, V, W, Z

Tasche für Bedienungsanleitung 6

Taste [?] [Hilfe] 10

Taste [ACCESS]....8

Taste [CLEAR] 8

Taste [COPY] 8

Taste [COUNTER] 8

Taste [e-FILING] 9

Taste [ENERGY SAVER] 8

Taste [ERWEITERUNG] 34

Taste [FAX] 9

Tonerkartusche ersetzen 36

USB-Anschluss 6

USB-Stecker 6

Vordere Abdeckung 7

Vorlagendeckel 64

Vorlagenglas 7

Warnanzeige 10

Winkel des Bedienfelds ändern 9

Zifferntasten 8

Zusatzkassette 64,73,74

MULTIFUNKTIONALE DIGITALE FARBSYSTEME Kurzbedienungsanleitung

e-STUDIO2050c
e:STUDIO2550c
e·STUDIO2051c
e·STUDIO2551c
