BEDIENUNGSANLEITUNG MD 84003 LIFE P62033 MEDION
Bedienungsanleitung Instruction manual
Autoradio mit Bluetooth-Funktion Car radio with Bluetooth function
MEDION® LIFE® P62033 (MD 84003)
Inhaltsverzeichnis
DE
1. Zu dieser Anleitung....5
1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ....5
1.2. Bestimmungsgemäßer Gebrauch 6
2. Sicherheitshinweise ....7
2.1. Elektrische Geräte nicht in Kinderhände ....7
2.2. Verwendungszweck....7
2.3. Verkehrssicherheit....7
2.4. Niemals selbst reparieren....7
2.5. Sonneneinstrahlung ....8
2.6. Der CD-Spieler....8
2.7. Laufwerke und Anschlüsse....8
2.8. Das Gerät reinigen....8
2.9. Batteriehinweise....9
3. Lieferumfang 10
4. Einbau 11
5. Geräteübersicht 12
5.1. Bedienteil....12
5.2. Hinter dem Bedienteil 14
5.3. Fernbedienung 15
6. Einbau und Inbetriebnahme 17
6.1. Der ISO-Schacht 17

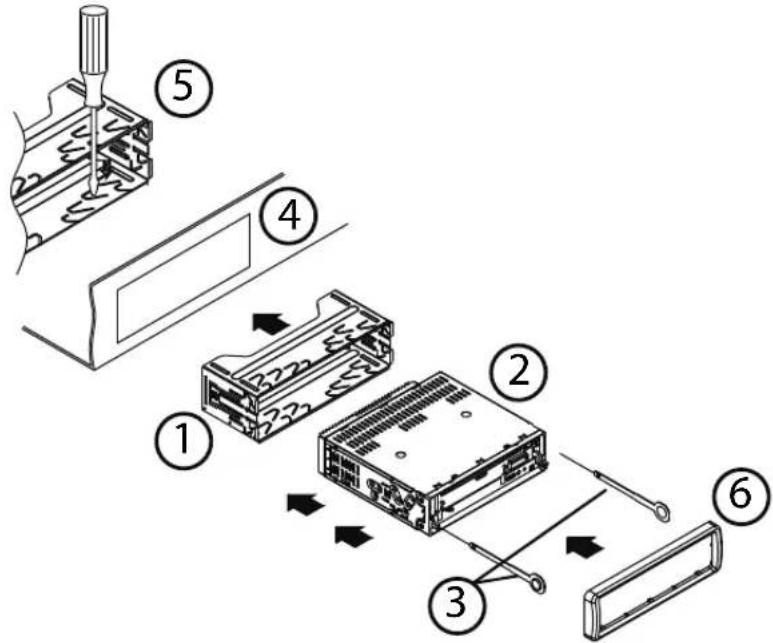

6.2. Einbaurahmen im ISO-Schacht montieren....17
6.3. Anschlüsse an der Radiorückseite....19
6.4. Senderspeicher testen 20

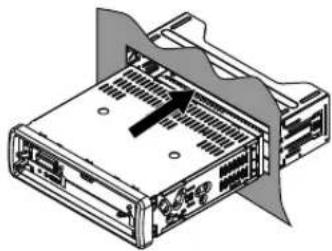

6.5. Autoradio einsetzen....20
7. Bedienteil....21
7.1. Bedienteil einsetzen....21
7.2. Bedienteil abnehmen....21
7.3. Kontakte 21
7.4. Reset 21

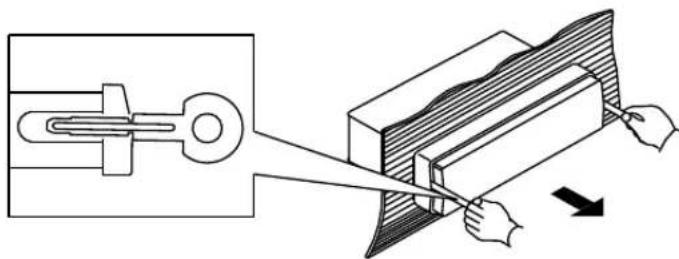

7.5. Das Gerät ausbauen 22
8. Erläuterungen zu den Kabeln 22

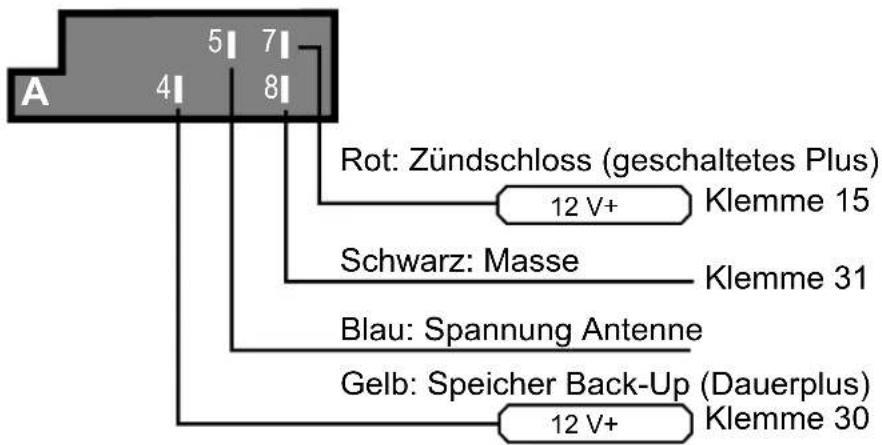

8.1. Übersicht ISO-Stecker A: Strom....22

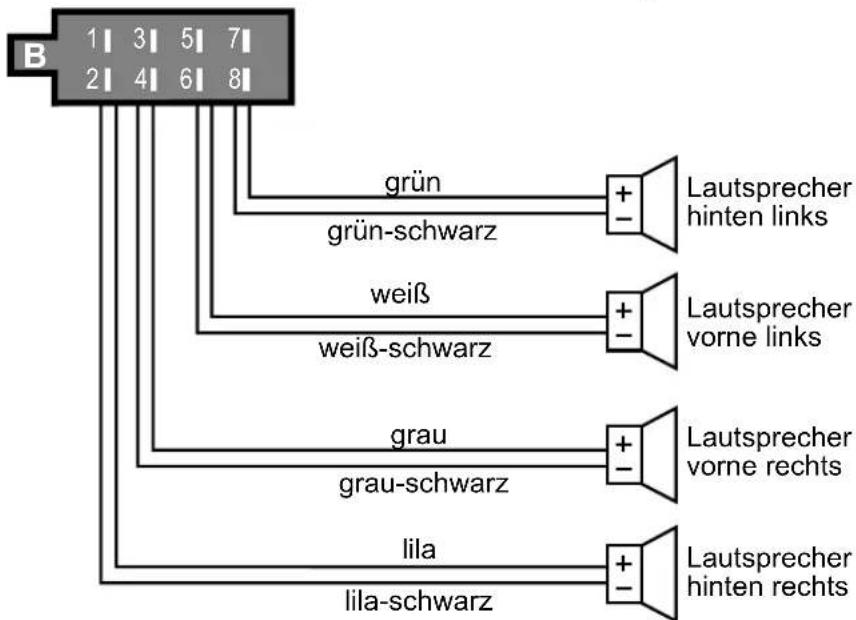

8.2. Übersicht ISO-Stecker B: Lautsprecher....23
9. Erstbetrieb 25
9.1. Batterie austauschen 25
10.Bedienung 26
10.1. Grundfunktionen 26
10.2. Radiofunktionen....29
10.3. PTY ("Program Type") Funktionen....31
3 von 86
10.4. Betrieb mit Datenträgern (AudioCDs, MP3, USB, SD, AUX) ....33
10.5. Das CD-Laufwerk....33
10.6. USB-Datenträger 34
10.7. SD Karten 34
10.8. Gerät am AUX IN-Anschluss 35
10.9. Wiedergabefunktionen....35
11.Die Bluetooth-Funktion....37
11.1. Handy am Radio anmelden ("Pairing") 37
11.2. Verbindungsstatus....38
11.3. Telefonieren 38
11.4. A2DP-Modus....40
12.Wenn Störungen auftreten 40
13.Entsorgung 42
14.Technische Daten....43
15.Konformitätsinformation....44
16.Impressum 44
1. Zu dieser Bedienungsanleitung
Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.
DE
EN
1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter
 | GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!VORSICHT!Warnung vor möglichen mittleren und oder leichten Verletzungen! |
 | ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden! |
 | HINWEIS!Weiterführende Informationen für den Gebrauch des Gerätes! |
 | HINWEIS!Hinweise in der Bedienungsanleitung beachten! |
 | WARNUNG!Warnung vor Gefahr durch elektrischen Schlag! |
| . | Aufzählungspunkt / Information über Ereignisse während der Be-dienung |
| ► | Auszuführende Handlungsanweisung |
1.2. Bestimmungsgemäßer Gebrauch
Das Autoradio ist ein Audiogerät zum Abspielen und Hören von Musik (z.B. CD oder Radio) und einer zusätzlichen Bluetooth-Funktion. Mit dieser Bluetooth-Funktion können Sie Ihr Mobiltelefon mit dem Autoradio koppeln und telefonieren. Das Autoradio ist nur für die Verwendung in einem Kraftfahrzeug entwickelt.
- Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
- Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
- Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
- Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
- Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
-Hohe Luftfeuchtigkeit oder Nässe
-Extrem hohe oder tiefe Temperaturen
-Direkte Sonneneinstrahlung
-Offenes Feuer
2. Sicherheitshinweise
2.1. Elektrische Geräte nicht in Kinderhände
- Lassen Sie Kinder dieses Gerät niemals unbeaufsichtigt benutzen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
- Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
GEFAHR!
Halten Sie auch die Verpackungsfolien von Kindern fern.
Es besteht Erstickungsgefahr.
2.2. Verwendungszweck
- Das Autoradio ist nur für den Einbau und den Betrieb in Pkws vorgesehen.
2.3. Verkehrssicherheit
- Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradio nur, wenn es die Verkehrslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.
- Akustische Signale der Polizei, Feuerwehr und anderen Rettungs-diensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.
2.4. Niemals selbst reparieren
- Benutzen Sie das Gerät nicht, wenn Gehäuse oder Kabel beschädigt sind.
WARNUNG!
Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.
DE
EN
- Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.
2.5. Sonneneinstrahlung
Wenn sich das Fahrzeuginnere, z. B. durch längere Sonneneinstrahlung, stark aufgeheizt hat, nehmen Sie das Autoradio nicht sofort in Betrieb.
- Warten Sie, bis das Auto eine Weile gefahren wurde und das Autoradio abkühlen konnte.
2.6. Der CD-Spieler
Der CD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen das Sicherheitssystem des Geräts.
2.7. Laufwerke und Anschlüsse
- Führen Sie keinerlei Fremdkörper in die Öffnungen des Autoradios (Diskfach, USB-Anschluss, Kartenschacht, AUX-Anschluss) ein. Die Fächer und Anschlüsse können dadurch beschädigt werden.
- Schieben Sie CDs immer mit der beschrifteten Seite nach oben in das Diskfach. Wenden Sie niemals große Kraft an, wenn Sie eine Disk einlegen, eine Karte einschieben oder ein externes Gerät anschließen. Wenn Sie einen Widerstand spüren, versuchen Sie es auf eine andere Weise bzw. mit einem anderen Medium.
2.8. Das Gerät reinigen
- Verwenden Sie für die Reinigung ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriftungen des Geräts beschädigen können.
WARNUNG!
Schützen Sie das Gerät vor Feuchtigkeit. Berühren Sie das Gerät nicht mit feuchten Händen. Es besteht die Gefahr eines elektrischen Schlags!
2.9. Batteriehinweise
- Halten Sie Batterien von Kindern fern. Falls eine Batterie verschluckt wurde, suchen Sie umgehend einen Arzt auf.
- Legen Sie grundsätzlich nur neue Batterien ein.
- Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).
- ACHTUNG! Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr! Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Typ.
- Versuchen Sie niemals, Batterien wieder aufzuladen. Es besteht Explosionsgefahr!
- Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus.
- Schließen Sie Batterien nicht kurz.
- Werfen Sie Batterien nicht in Feuer.
- Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.
- Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure!
- Entfernen Sie auch leere Batterien aus dem Gerät.
3. Lieferumfang
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:
- Autoradio
• Fernbedienung mit eingelegter Batterie CR2025
• 2 ISO-Buchsen mit Kabeln - Bedienteil
- Etui
• Einbaurahmen (aufgesteckt) - 2 Schlüssel zum Abziehen des Einbaurahmens und Herausziehen des Gerätes
- Weiteres Befestigungsmaterial für den individuellen Einbau
• Diese Bedienungsanleitung - Garantiekarte
4. Einbau
Wir empfehlen Ihnen, den Einbau des Gerätes durch eine Fachkraft vornehmen zu lassen. Damit stellen Sie sicher, dass das Gerät einwandfrei funktioniert. Eine fehlerhafte Verkabelung kann zu Schäden am Gerät und Ihrem Auto führen. Wenn Sie Ihr Autoradio selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise in dieser Anleitung.
WARNUNG!
Klemmen Sie vor dem Einbau den Minuspol an der Autobatterie ab! Es besteht die Gefahr des Kurzschlusses und des Stromschlags!
- Entfernen Sie vor dem Einbau die Transportsicherung (Schrauben im oberen Radiogehäuse, durch die roten Fahnen erkennbar).
- Kontrollieren Sie, ob die Anschlussbelegung Ihres Fahrzeugs mit der Belegung am Autoradio übereinstimmt.
- Verlegen Sie die Kabel nicht unter Zug, nicht über scharfe Kanten, oder in der Nähe von Teilen, die sich erhitzen können. Achten Sie darauf die Kabel nicht zu knicken, oder zu verdrehen.
- Setzen Sie das Gerät in den dafür vorgesehenen Schacht ein, oder wählen Sie einen Platz für die Montage des Geräts, an dem es die normalen Fahraufgaben des Fahrers nicht behindert.
- Schließen Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie sicher, dass diese richtig eingesteckt sind und dass das System richtig funktioniert.
- Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an Ihren Fahrzeughändler/-fachwerkstatt.
- Sollten Sie die Adapterbuchse von dem Kabel trennen oder die Kabel abschneiden, erlischt Ihr Garantieanspruch!
- Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
- Vermeiden Sie den Einbau des Gerätes in der Nähe hoher Temperaturen (z. B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßige Erschütterungen. Das Gerät kann dadurch beschädigt werden.
- Wenn das Gerät mehr als 30° aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.
- Halten Sie sich bei der Montage genau an die Anweisungen dieser Anleitung. Kontrollieren Sie, bevor Sie die Autobatterie wieder anklemmen, alle Anschlüsse.
DE
EN
5. Geräteübersicht

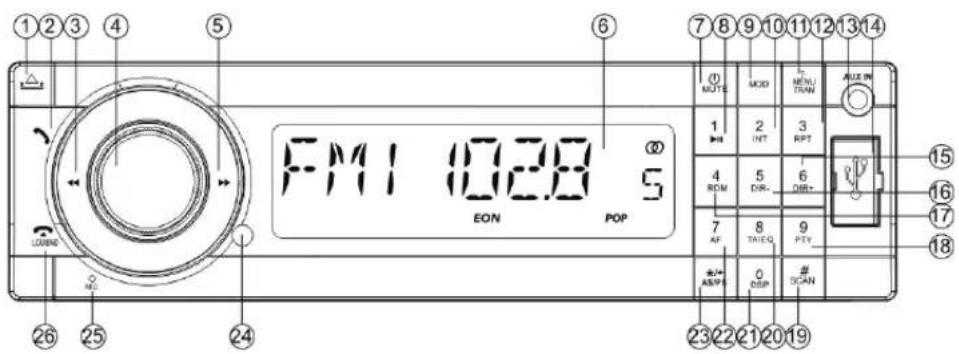

5.1. Bedienteil
1) OPEN - Bedienteil herunter klappen
2) : Telefon-Funktion: Vor Eingabe einer Telefonnummer drücken; Anruf annehmen
3) Kurzücken: Suche rückwärts durch Sender/Musik-Titel; gedrückt halten: schneller Rücklauf
4) Drehregler/Taster:
Wiederholt drücken, um verschiedene Einstellungen zu wählen;
Einstellungen mit dem Drehrad ändern
Jede Einstellung bleibt nur ein paar Sekunden aktiv, bevor sie wieder in die Grundeinstellung Lautstärke („VOL“) zurückschaltet.
Drehregler kurz drücken, um folgende Audio-Einstellungen zu wählen:
- VOL: Lautstärke, BAS: Bass, TRE: Höhen, BAL: Balance des linken und rechten Lautsprechers, FAD: Fader (Tonstärke der Rücklautsprecher).
Drehregler länger drücken, um eine andere Folge von Modi für die Zeiteinstellung und anderes aufzurufen. Innerhalb dieser Folge schalten Sie durch kurzes Drücken zum jeweils nächsten Modus:
-BEEP ON: Signalton bei Tastendruck.
- EQ OFF: Wählen Sie hier mit dem Drehregler zwischen den Audioeinstellungen FLAT (normal), CLASSIC, ROCK und POP (siehe auch „Drehregler/Taster - Lautstärke und Ton einstellen“ auf Seite 26).
- LOUD: Loudness einschalten, um Bässe und Höhen anzuheben (ON) oder ausschalten (OFF).
- LOC: Lokaler Suchmodus (siehe „Regionalprogramm-Modus ein-/ausschalten“ auf Seite 30). OFF: Normaler Empfang.
- STEREO: Im UKW-Band Stereo oder Monomodus (MONO) wählen. Bei schlechtem Stereoempfang kann die Einstellung MONO den Empfang verbessern.
- AF ON: Regionalprogramm-Modus ein- oder ausschalten.
12 von 86
DE
EN
- TA OFF („Traffic Announcement“): Verkehrsfunk automatisch aufrufen
- REG ON: Das Radio sucht nur innerhalb der Region Sender mit Verkehrsdurchsagen.
REG OFF: Das Radio sucht nur außerhalb der Region Sender mit Verkehrsdurchsagen.
- EON ON: „EON“-Funktion ein- und ausschalten (OFF); siehe „Radio-Data-System“ auf Seite 30.
- TA VOL: Einstellung der Grundlautstärke für Verkehrsnachrichten.
- VOL: Einstellung der Lautstärke, mit der sich das Radio einschaltet (17 in der Grundeinstellung).
5) ▶▶ Kurz drücken: Suche vorwärts durch Sender/Musik-Titel; gedrückt halten: schneller Vorlauf
6) Display
7) ⏻ POWER: Lang gedrückt halten, um das Autoradio auszuschalten, ⏻ POWER: Kurz drücken, um das Autoradio einzuschalten; MUTE: Stummschaltung;
8) 1 ▶ II: Zifferntaste 1 ; Wiedergabe starten/unterbrechen
9) MOD: Betriebsmodus wählen (RADIO - DISC - USB - CARD - AUX);
10) 2 INT: Zifferntaste 2; Intro-Funktion (Titel anspielen) bei CD/MP3-Wiedergabe
11) T-MENU/TRAN: Telefonfunktionen verwenden/Anruf zwischen Autoradio und Mobiltelefon makeln
12) 3 RPT: Zifferntaste 3; Repeat (Wiederholfunktion) bei CD/MP3-Wiedergabe
13) AUX IN: Audioeingang (3,5 mm Klinkenbuchse)
14) USB-Anschluss
15) 6 DIR+: bei MP3-Wiedergabe: Nächstes Verzeichnis wiedergeben
16) 5 DIR-: bei MP3-Wiedergabe: Vorheriges Verzeichnis wiedergeben
17) 4 RDM: Zifferntaste 4; Random-Funktion (Zufallswiedergabe) bei CD/MP3-Wiedergabe
18) 9 PTY: Zifferntaste 9; ("Program Type"): Sender mit bestimmten Programminhalten suchen
19) SCAN/#: Automatische Sendersuche
20) TA/EQ: („Traffic Announcement“): Verkehrsfunk automatisch aufrufen; Equalizer einstellen
21) 0 DSP: Zifferntaste 0; Uhrzeit anzeigen, länger gedrückt halten für Uhrzeiteinstellung
22) 7 AF („Alternative Frequency“ - alternative Frequenzen): Kurz drücken, um den AF-Modus ein- und auszuschalten; länger drücken, um Regionalprogramm-Modus im AF-Modus ein- und auszuschalten.
23) */+ / AS/PS: Titelsuche bei CD/MP3-Wiedergabe
24) Infrarotsensor für die Fernbedienung
25) Mikrofon
13 von 86
26) /LOU/BND: Telefongespräch beenden/abweisen; Frequenzband auswählen im Radiomodus; Länger gedrückt halten um Loudness ein-/auszuschalten
5.2. Hinter dem Bedienteil
27) Steckkontakte für das Bedienteil
28) CD-Betriebs LED:
29) EJECT: CD Auswurf
30) CD-Laufwerk
31) Halterungen für das Bedienteil
32) Reset Taste: Gerät auf Werkseinstellungen zurücksetzen
33) SD-Karten Steckplatz

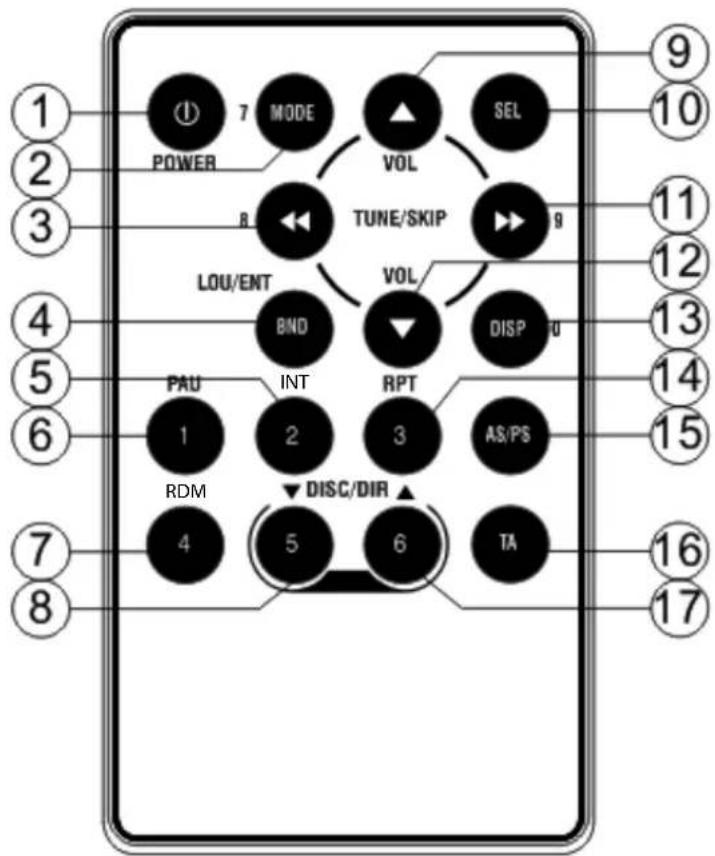

5.3. Fernbedienung
DE
EN
1) POWER: kurz drücken, um das Autoradio auszuschalten
2) MODE 7: Betriebsmodus wählen (RADIO - DISC - USB - CARD - AUX); Zifferntaste 7
3) 8: Kurz drücken: Suche rückwärts durch Sender/Musik-Titel; gedrückt halten: schneller Rücklauf; Zifferntaste 8
4) BAND: Bandwahl in Radiomodus, ID3-Tag Informationen im MP3-Modus anzeigen
5) INT 2: Suche nach Sendern mit alternativen Frequenzen (AF-Sendern); Zifferntaste 2
6) PAU 1: Wiedergabe unterbrechen/fortsetzen; Zifferntaste 1
7) RDM 4: SHUFFLE (Zufallswiedergabe) im CD/MP3 Modus; Zifferntaste 4
8) DIR ▼ 5: bei MP3-Wiedergabe: Vorheriges Verzeichnis wiedergeben; Zifferntaste 5
9) VOL : Lautstärke anheben
10) SEL: Wiederholt drücken, um verschiedene Einstellungen zu wählen (vgl. Nr. 4 am Bedienteil)
15 von 86
11) 9: Kurz drücken: Suche vorwärts durch Sender/Musik-Titel; gedrückt halten: schneller Vorlauf
12) VOL : Lautstärke verringern
13) DISP 0:; Uhrzeit anzeigen, länger gedrückt halten für Uhrzeiteinstellung Zifferntaste 0
14) RPT 3: Repeat (Wiederholfunktion) bei CD/MP3-Wiedergabe; 3 RPT: Zifferntaste 3;
15) AS/PS: Titelsuche bei CD/MP3-Wiedergabe
16) TA: („Traffic Announcement“): Verkehrsfunk automatisch aufrufen
17) DIR ▲ 6: bei MP3-Wiedergabe: nächstes Verzeichnis wiedergeben; Ziffern-taste 6
6. Einbau und Inbetriebnahme
DE
GEFAHR!
Klemmen Sie vor dem Einbau den Minuspol an der Autobatterie ab!
Es besteht die Gefahr des Kurzschlusses und des Stromschlags!
EN
6.1. Der ISO-Schacht
Das Autoradio ist zum Einbau in einen Standard-ISO-Einbauschacht vorgesehen. Er muss mindestens die Größe 53 x 182 mm haben.
Der ISO-Schacht ist normalerweise mit zwei ISO-Buchsen und einem Antennenstecker ausgestattet.
HINWEIS!
Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen bzw. nicht mit den Anschlüssen ausgestattet sein, können die mitgelieferten Kabelbuchsen verwendet werden. Wenden Sie sich an Ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser. Vgl. hierzu das Kapitel „8. Erläuterungen zu den Kabeln“ auf Seite 22.
6.2. Einbaurahmen im ISO-Schacht montieren
ACHTUNG!
Beachten Sie die Sicherheitshinweise zum Einbau auf „4. Einbau“ auf Seite 11.
Entfernen Sie vor der Montage die beiden Transportsicherungsschrauben am oberen Radiogehäuse (durch ein rotes Fähnchen gekennzeichnet)!
Im Auslieferungszustand ist der Einbaurahmen (1) über das Autoradio (2) gezogen. Ziehen Sie zunächst den Einbaurahmen vom Gehäuse des Autoradios ab.
Hierfür schieben Sie die beiden mitgelieferten Schlüssel (3) links und rechts zwischen Gerät und Einbaurahmen, bis die Schlüssel einrasten.
▶ Dann schieben Sie den Einbaurahmen mithilfe der Schlüssel nach hinten über das Gerät.
▶ Stecken Sie den Einbaurahmen in den ISO-Einbauschacht (4).
Um den Einbaurahmen im Einbauschacht zu fixieren, biegen Sie möglichst viele Laschen mit einem Schraubendreher nach außen (5). Wählen Sie diejenigen Laschen aus, die sich fest mit dem Gehäuse des Einbauschachts verbinden.
Überprüfen Sie den Einbaurahmen auf festen Halt. Er muss so fixiert sein, dass er sich auch bei starkem Bremsen nicht lösen kann.
▶ Bevor Sie das Autoradio einsetzen und den Blendrahmen (6) aufsetzen, nehmen Sie die elektrischen Anschlüsse vor.
6.3. Anschlüsse an der Radiorückseite
Die Rückseite des Autoradios im Überblick:
1) Antennenbuchse
2) Audio-Cinch-Buchsen (rot/weiß) mit Schutzkappen
3) ISO-Buchsenblock A (Spannungsversorgung)
4) ISO-Buchsenblock B (Lautsprecher)
5) Sicherung 10 A
Kabelverbindungen vorbereiten
Ziehen Sie die Anschlüsse, die sich im ISO-Schacht Ihres Autos befinden, soweit heraus, dass Sie sie mit den Anschlüssen am Autoradio verbinden können.
Kabelverbindungen vornehmen
HINWEIS!
Benutzen Sie beim Einbau den ISO-Steckerblock des Autoradios.
Falls die ISO-Stecker Ihres Fahrzeugs nicht auf die ISO-Buchsen des Autoradios passen sollten, können Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser entsprechende Adapter erwerben.
Mit den beiden ISO-Steckern Ihres Fahrzeugs (für die Lautsprecher und für Stromverbindungen) sind sichere und richtige elektrische Verbindungen hergestellt. Für den Fall, dass Sie die Kabel jedoch individuell verlegen lassen möchten, erläutern wir am Ende dieses Kapitels die Bedeutung der Kabel im Einzelnen.
▶ Verbinden Sie den Antennenstecker der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
Wenn Sie einen externen Verstärker einsetzen, können Sie ihn mit den rot/weißen Audio-Cinch-Buchsen verbinden. Beachten Sie hierzu auch die Bedienungsanleitung des Verstärkers.
▶ Verbinden Sie die beiden ISO-Stecker des Fahrzeugs mit den beiden ISO-Blöcken des Autoradios (A für Strom und B für die Lautsprecher).
DE
EN
6.4. Senderspeicher testen
In einigen Fahrzeugmodellen ist im ISO-Stecker für den ISO-Block A die standardmäßige Belegung der Kabel Dauerplus und Schaltplus werkseitig vertauscht. Dies bewirkt, dass die Senderspeicherung nicht funktioniert.
Bevor Sie das Autoradio endgültig einbauen, probieren Sie folgendermaßen aus, ob Sie die Sender gespeichert bleiben:
Klemmen Sie die Autobatterie wieder an.
▶ Schalten Sie die Zündung des Fahrzeugs ein.
▶ Schalten Sie das Radio ein.
Führen Sie eine automatische Senderspeicherung durch, indem Sie die Taste AS/PS für etwa zwei Sekunden lang gedrückt halten (vgl. hierzu auch „Automatische Suche der 6 stärksten Sender (APS)“ auf Seite 30).
▶ Schalten Sie die Zündung des Fahrzeugs aus.
▶ Schalten Sie die Zündung wieder ein und stellen Sie fest, ob die Sender noch gespeichert sind (drücken Sie hierzu die Stationstasten 1 bis 6).
Wenn die Sender gespeichert sind, können Sie das Radio einbauen.
Sind die Sender nicht mehr gespeichert, sollten Sie einen Adapter einsetzen, der im Fachhandel erhältlich ist, oder in einer Fachwerkstatt eine Anpassung der Kabel vornehmen lassen. Beachten Sie für diesen Fall das Kapitel „8. Erläuterungen zu den Kabeln“ auf Seite 22.
6.5. Autoradio einsetzen
▶ Schieben Sie das Autoradio vorsichtig in den Einbaurahmen, bis es einrastet.
Beachten Sie beim Einschieben die Verlegung der Kabel; sie dürfen nicht geknickt, gequetscht oder unter Spannung gesetzt werden.
▶ Setzen Sie dann den Blendrahmen auf das Radio.
7. Bedienteil
7.1. Bedienteil einsetzen
Klinken Sie das Bedienteil mit den beiden Stiften am unteren Rand der Rückseite in die dafür vorgesehenen Halter ungen unten im Rahmen (1).
- Klappen Sie das Bedienteil nach oben (2).
Überprüfen Sie, dass das Bedienteil richtig und fest auf seinem Platz sitzt. Ist das Bedienteil nicht richtig eingebaut, erscheinen im Display Fehlinformationen und/oder einige Tasten haben Fehlfunktionen.
7.2. Bedienteil abnehmen
Drücken Sie die Taste OPEN. Das Bedienteil klappt nach unten.
Ziehen Sie das Bedienteil vorsichtig aus der Halterung.
7.3. Kontakte
HINWEIS!
Bei abgenommenen Bedienteil liegen die Kontakte am Bedienteil und am Radio frei.
Achten Sie darauf, dass die frei liegenden Kontakte nicht verschmutzen. Das Autoradio könnte dann nicht einwandfrei funktionieren. Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.
▶ Reinigen Sie die Kontakte ggf. mit einem sauberen, fusselfreien und trockenen Tuch.
7.4. Reset
Um das Radio in Betrieb zu nehmen, drücken Sie mit der Mine eines Kugelschreibers oder einem anderen spitzen Gegenstand in die RESET-Öffnung.
Wenn das Autoradio eine Fehlfunktion aufweist, die sich durch Ausschalten und Einschalten nicht beheben lässt, drücken Sie mit der Mine eines Kugelschreibers oder einem anderen spitzen Gegenstand in die RESET-Öffnung.
7.5. Das Gerät ausbauen
Um das Gerät wieder auszubauen, nehmen Sie zunächst das Bedienteil heraus und den Blendrahmen ab.
Führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an der Seiten des Gerätes ein. Die Laschen sind nun zurückgebogen und Sie können das Gerät herausziehen.
8. Erläuterungen zu den Kabeln
HINWEIS!
Die Erläuterungen zu den Kabeln dienen für den Fall, dass die Kabel individuell verlegt werden müssen. Wenden Sie sich hierfür an eine Fachwerkstatt und geben Sie die mitgelieferten ISO-Stecker und die Informationen dieses Kapitels an die Fachwerkstatt weiter.
Um das Radio mit den ISO-Steckern Ihres Fahrzeugs anzuschließen, benötigen Sie die folgenden Erläuterungen nicht.
Es sind zwei ISO-Stecker mit Kabeln mitgeliefert:
• Stecker mit Stromkabeln für ISO-Buchsenblock A
- Stecker mit Lautsprecherkabeln für ISO-Buchsenblock B
8.1. Übersicht ISO-Stecker A: Strom
22 von 86
Speicher Back-up (gelb)
Das gelbe Speicher-Back-up-Kabel muss mit Dauerplus verbunden werden. Die Senderspeicherung funktioniert sonst nicht.
Antennen-Relais-Kabel (blau)
Das blaue Kabel steht für eine Relais-gesteuerte Antenne zur Verfügung. Das Relais fährt die Antenne automatisch aus, wenn das Radio angeschaltet wird. Beim Ausschalten fährt die Antenne wieder ein.
Dieses Relais-Kabel kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschluss ziehen Sie bitte die Bedienungsanleitung des Verstärkers hinzu.
ACHTUNG!
Verbinden Sie das blaue Kabel niemals mit dem Motorkabel der Relais-gesteuerten Antenne; dies kann Schäden am Radio verursachen!
8.2. Übersicht ISO-Stecker B: Lautsprecher
HINWEIS!
Wenn das Fahrzeug nur vordere Lautsprecher hat und die Kabel für die hinteren Lautsprecher nicht benötigt werden, müssen die freiliegenden Enden dieser Kabel fachgerecht isoliert werden.
23 von 86
Belegung des ISO-Buchsenblocks am Autoradio
| ISO-Block | BLOCK B - Lautsprecher | BLOCK A - Stromversorgung | ||
 | 1 | rechts hinten + 1 | ||
| 2 | rechts hinten - 2 | |||
| 3 | rechts vorne + 3 | |||
| 4 | rechts vorne - 4 | Dauerplus (permanente 12-V-Bordspannung); Klemme 30 | ||
| 5 | links vorne + 5 | Auto-Antenne (auch für externen Verstärker usw.) | ||
| 6 | links vorne - 6 | |||
| 7 | links hinten + 7 | Schaltplus (geschaltet 12-V-Spannung, über Zündschloss); Klemme 15 | ||
| 8 | links hinten - 8 Masse; Klemme 31 | |||
Probleme durch Kabelvertauschung
In einigen Fahrzeugmodellen ist im ISO-Stecker für den ISO-Block A die standardmäßige Belegung der Kabel Dauerplus und Schaltplus werkseitig vertauscht. Wenn dies der Fall ist, sind manche Funktionen beeinträchtigt, z. B. geht die Senderspeicherung verloren.
Zur Abhilfe müssen das Kabel für Schaltplus (rot) und das Kabel für Dauerplus (gelb) im ISO-Buchsenblock getauscht werden. Hierfür geeignete Adapter sind im Fachhandel erhältlich.
9. Erstbetrieb
Bei der Auslieferung ist eine Lithiumbatterie (CR2025, V3) in die Fernbedienung eingelegt.
▶ Sie müssen nur die Schutzfolie aus dem Batteriefach ziehen, um die Fernbedienung zu aktivieren.
9.1. Batterie austauschen
Öffnen Sie das Batteriefach, indem Sie das Fach an der Vertiefung aus der Fernbedienung ziehen.
▶ Nehmen Sie die verbrauchte Batterie heraus.
Legen Sie eine neue Lithiumbatterie CR2025 mit dem Pluspol (der glatten Seite) nach oben ein.
▶ Schieben Sie das Fach wieder ein.
10. Bedienung
10.1. Grundfunktionen
Ein-/Ausschalten
Drücken Sie die Taste POWER, um das Radio einzuschalten. Das Radio schaltet sich auch ein, sobald ein Datenträger (CD/USB/CARD) eingelegt wird.
Drücken Sie zum Ausschalten die Taste POWER für ca. 0,5 Sekunden.
Drehregler/Taster - Lautstärke und Ton einstellen
Mit dem Multifunktions-Drehregler/Taster können Sie die Lautstärke und weitere Toneinstellungen aufrufen.
| Einstellung | Anzeige | Funktion | |
| Lautstärke | VOL | Einstellen der Lautstärke | |
| Bass | BAS | Einstellen des Bass | |
| Höhen | TRE | Einstellen der Höhenverteilung | |
| Balance | BAL | Regeln der Lautstärkenverteilung rechts/links | |
| Fader FAD F/R | Einstellen der Lautstärkenverteilung vorne (F)/hinten (R) | ||
| Tastentöne | BEEP ON | Signalton bei Tastendruck ein- (ON) oder ausschalten (OFF) | |
| Equalizer | EQ OFF | Wählen Sie hier mit dem Drehregler zwischen den Audioeinstellungen FLAT (normal), CLASSIC, ROCK und POP | |
| Loudness | LOUD | Loudness einschalten, um Bässe und Höhen anzuheben (ON) oder ausschalten (OFF) | |
| Lokale Sender | LOC | ON: Beim Suchlauf werden nur die stärksten Sender empfangenOFF: Normaler Empfang, auch Schwache Sender werden erkannt | |
| Mono-/Stereo-einstellung | STEREO | Im UKW-Band Stereo oder Monomodus (MONO) wählen. Bei schlechtem Stereo-empfang kann die Einstellung MONO den Empfang verbessern | |
| Alternative Frequenzen | AF ON | Alternative Frequenzen-Modus ein- oder ausschalten. Bei aktivierter Funktion sucht das Radio immer nach der optimalen Radiofrequenz des aktuell eingestellten Senders | |
26 von 86
| Einstellung | Anzeige | Funktion | |
| Verkehrsmeldungen | TA OFF | („Traffic Announcement“): Verkehrsfunk automatisch aufrufen | |
| Regionalprogramme | REG ON | Einige Sender strahlen Regionalprogramme aus.Damit nur die Regionalprogramme des Senders wiedergegeben werden, wählen Sie die Einstellung REG ON.Um wieder das überregionale Programm wiederzugeben, wählen Sie die Einstellung REG OFF aus. | |
| Senderwechsel | EON ON: | Hier schalten Sie die EON-Funktion ein-(EON ON) oder aus (EON OFF).Bei eingeschalteter EON-Funktion schaltet das Radio zu Verkehrsfunk oder PTY-Typen um, wenn die TA- oder PTY-Funktion eingestellt worden ist. | |
| Lautstärke Verkehrsnachrichten | TA VOL | Einstellung der Grundlautstärke für Verkehrsnachrichten | |
Die Lautstärke können Sie jederzeit durch Drehen des Drehreglers/Tasters ändern. Wenn Sie sich in einem Menü befinden, warten Sie ca. 5 Sekunden bis das Radio automatisch das Menü verlässt.
HINWEIS!
Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie die akustischen Signale von Notfahrzeugen jederzeit noch deutlich hören können!
Drücken Sie den Drehregler/Taster, um eine andere Toneinstellung zu wählen, der aktuelle Wert der Einstellung wird im Display angezeigt.
▶ Durch Drehen des Drehreglers/Tasters können Sie die Einstellung ändern. .
Mute - Stummchaltung ein-/ausschalten
Drücken Sie die Taste MUTE, um den Ton ganz abzuschalten.
▶ Sie können die Stummschaltung mit einer beliebigen Taste aufheben. Beim Empfang eines PTY- oder TA-Senders (Verkehrsfunk) wird die Stummschaltung ebenfalls aufgehoben.
MODE - Betriebsmodus wechslen
Drücken Sie die Taste MODE, um zwischen Radioempfang und der Wiedergabe von Datenträgern (CD, USB etc.) zu wechseln. Im Display wird der jeweilige Betriebsmodus angezeigt.
DE
EN
| Betriebsmodus Displayanzeige | |
| Radioempfang | RADIO |
| Wiedergabe vom CD-Laufwerk | DISC |
| Wiedergabe vom USB-Anschluss | USB |
| Wiedergabe von einer SD-Karte | CARD |
| Abspielen eines externen Audiogerätes | AUX |
DSP - Anzeige zusätzlicher Informationen
▶ Durch wiederholtes Drücken der Taste DSP können Sie die Anzeige im Display umschalten. Jede Anzeige erscheint nur für ein paar Sekunden.
| Betriebsmodus Anzeige zusätzlicher Informationen | |
| Radiobetrieb mit Radio-Data-System-Empfang | Programmname > „CT“ (Clocktime) Uhrzeit > Frequenz > PTY-Einstellungen |
| Radiobetrieb ohne Radio-Data-System-Empfang | Frequenz > „CT“ (Clocktime) Uhrzeit > PTY-Einstellungen |
| CD- / USB- oder Karten-Betrieb „CT“ | (Clocktime) Uhrzeit für ca. 5 Sekunden |
HINWEIS!
Die PTY-Funktionen werden von den Sendeanstalten in unterschiedlichem Umfang gesendet; siehe auch Kapitel „Radio-Data-System“ auf Seite 30.
Wenn Sie keine Radio-Data-System- oder PTY-Informationen empfangen, erscheint PTY NONE im Display.
Wenn keine Frequenz empfangen wird, erscheint PS NONE im Display
Uhrzeiteinstellen
Nach dem ersten Einschalten oder nach einem RESET stellt sich die Uhrzeit bei Empfang eines Senders mit Radio-Data-System automatisch e in.
Um die Uhrzeit manuell einzustellen, gehen Sie wie folgt vor:
▶ Rufen Sie die Uhrzeit auf.
▶ Halten Sie, während die Uhrzeit angezeigt wird, die Taste DSP gedrückt. Die Uhrzeitanzeige blinkt.
Drehen Sie den Drehregler/Taster nach rechts, um die Stunden einzustellen bzw. nach links, um die Minuten einzustellen.
Drücken Sie nochmals die Taste DSP, oder warten Sie, bis die Anzeige zurückschaltet, um die neue Uhrzeit zu speichern.
10.2. Radiofunktionen
Bandbereich wählen
Drücken Sie die Taste BND, um zwischen den UKW-Bandbereichen (FM1, FM2, FM3) und Mittelwelle (MW1, MW2) zu wechseln. In jedem der fünf Bereiche können Sie sechs Sender speichern.
HINWEIS!
Die drei UKW-Bandbereiche FM1, FM2 und FM3 decken alle den selben Frequenzbereich (87.5 bis 108 MHz) ab und ermöglichen es so bis zu 18 Sender im UKW-Bereich zu speichern.
Sender suchen
Drücken Sie eine der Tasten ◀ oder ▶, um den automatischen Sendersuchlauf zu starten.
▶ Halten Sie eine der Tasten ◀ oder ▶ für zwei Sekunden gedrückt, um die automatische Suche wieder auszuschalten. Im Display erscheint die Anzeige MA-NUAL.
Wenn Sie jetzt eine der Tasten ◀ oder ► kurz drücken, können Sie die Senderfrequenz manuell aufwärts oder abwärts verändern.
Erfolgt 5 Sekunden lang keine Tasteneingabe, wird die automatische Suche wieder eingeschaltet und im Display erscheint AUTO.
Sender mit alternativen Frequenzen (AF) suchen
Sender, die ein AF-Signal ausstrahlen, senden alternative Frequenzen aus, die ebenfalls das eingestellte Programm ausstrahlen, damit können Sie über weitere Strecken dasselbe Radioprogramm empfangen. (Nähere Informationen zu diesem Service finden Sie im Kapitel „Radio-Data-System“ auf Seite 30.)
Wählen Sie mit BND den Bandbereich aus, in dem Sie den Sender suchen und ggf. speichern möchten.
Drücken Sie die Taste SCAN (INT/2 auf der Fernbedienung), um den UKW-Bandbereich nach Sendern zu durchsuchen, die ein AF-Signal ausstrahlen.
Der Suchlauf hält bei jedem gefundenen Sender für 5 Sekunden an und läuft dann weiter.
Wenn Sie den Sender hören oder speichern möchten, drücken Sie die Taste SCAN, um den Suchlauf anzuhalten.
Sender manuell speichern
Nachdem der Suchlauf einen Sender gefunden hat, drücken Sie für ca. drei Sekunden auf eine der Stationstasten 1 bis 6. Ein Piepton signalisiert die Speicherung. In jedem Bandbereich (FM1, FM2, FM3, MW1 und MW2) können Sie 6 Sender speichern.
Das Gerät schaltet nach ein paar Sekunden wieder in die normale Senderanzeige um.
DE
EN
Automatische Suche der 6 stärksten Sender (APS)
Mit dieser Funktion werden die drei Bandbereiche FM1, FM2 und FM3 automatisch nach den sechs stärksten Sendern durchsucht und die gefundenen Sender jeweils auf den Programmplätzen 1 bis 6 eines Bandbereiches gespeichert. Um die Funktion aufzurufen gehen Sie folgendermaßen vor:
▶ Halten Sie die Taste AS/PS für etwa 2 Sekunden gedrückt, das Radio durchsucht den Bandbereich. Wenn der Suchlauf abgeschlossen ist, werden die gespeicherten Sender für 5 Sekunden angezeigt. Danach wird der im Bandbereich FM1 auf Speicherplatz 1 ablegte Sender gespielt.
Drücken Sie eine der Stationstasten 1 bis 6, um die Suche zu beenden.
Gespeicherte Sender aufrufen
Wählen Sie mit BND den Bandbereich aus, in dem Sie den Sender abgelegt haben.
▶ Durch Drücken der Stationstasten 1 BIS 6 rufen Sie die gespeicherten Sender wieder auf.
Drücken Sie die Taste AS/PS kurz, um jeden gespeicherten Sender jedes Bandbereichs für etwa 5 Sekunden anzuspielen.
Radio-Data-System
Unter Radio-Data-System versteht man einen Service der Rundfunkanstalten. Neben herkömmlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können. Im Display werden der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gespielten Musik usw.) angezeigt.
Alternative Frequenzen ein-/ausschalten
Drücken Sie die Taste AF kurz, um die AF-Funktion für den Radio-Data-System-Modus ein- oder auszuschalten.
Im Display erscheint bei eingeschalteter Funktion AF.
Ist der Empfang schwach, wechselt das Radio automatisch zu einer Radio-Data-System-Station, die dasselbe Programm ausstrahlt.
Die AF-Anzeige im Display blinkt, wenn der Empfang der Radio-Data-System-Informationen schlechter wird.
Regionalprogramm-Modusein-/ausschalten
Einige Sender strahle n zu bestimmten Tageszeiten Regionalprogramme aus.
Um den Regionalprogramm-Modus ein- oder auszuschalten, halten Sie die Taste AF für länger als 2 Sekunden gedrückt.
Im Display erscheint die Anzeige REG ON.
Warten Sie, bis die Anzeige zurück zur Radioanzeige wechselt, um den Regionalprogramm-Modus einzuschalten.
- REG ON: Das Radio sucht nur innerhalb der Region Sender mit Verkehrsdurchsagen.
- REG OFF: Das Radio sucht nur außerhalb der Region Sender mit Verkehrsdurchsagen.
TA - Verkehrsfunk ein-/ausschalten
„TA“ („Traffic Announcement“) ist der Verkehrsfunk-Modus. Die meisten Sender, die Radio-Data-System-Signale aussenden, strahlen vor und nach dem Verkehrsfunk ein Signal aus. Wenn das Autoradio dieses Signal empfängt, wird bei eingeschalteter TA-Funktion von anderen Betriebsarten (z. B. CD) sofort auf das Radio umgeschaltet. Steht der Lautstärkepegel unter 20 oder ist die Stummschaltung aktiviert, wird während der Verkehrsmeldung die Lautstärke automatisch auf 20 erhöht. Nach der Durchsage wird der Lautstärkepegel wieder zurück gesetzt.
Sender, die Verkehrsfunk („Traffic Programme“) übertragen, sind im Display durch das Symbol TP gekennzeichnet.
Drücken Sie die Taste TA kurz, um die TA-Funktion einzuschalten.
Wenn kein Sender mit Verkehrsfunk gewählt ist, sucht das Radio einen mit Verkehrsfunk, im Display erscheint kurz TA SEEK.
Bei eingeschalteter Funktion erscheint im Display oben das Symbol TA.
Wenn das Radio aus einer anderen Betriebsart oder von einem Sender ohne Verkehrsfunk auf einen Sender mit Verkehrsfunk umschaltet, können Sie diesen Vorgang unterbrechen. Drücken Sie kurz die Taste TA. Die TA-Funktion wird nun unterbrochen, ohne dass der TA-Modus abgeschaltet wird.
Zeitweise findet eine Umschaltung auf die EON-Verbindungsstation statt (siehe unten), wenn EON einen Verkehrsfunk auf einem anderen Programm findet.
HINWEIS!
Bei eingeschalteter TA-Funktion können während der Senderssuche nur Sender gefunden/gespeichert werden, die ein Verkehrsfunksignal ausstrahlen.
10.3. PTY („Program Type“) Funktionen
„PTY“ („Program Type Code“) ist eine Funktion, bei der das Autoradio gezielt nach Sendern mit vorwählbarem Programminhalt sucht. Dieser Service wird von den Rundfunkanstalten zunehmend unterstützt.
Drücken Sie wiederholt die Taste PTY, um die gewünschte PTY-Funktion zu wählen.
| Displayanzeige PTY-Funktion Suche nach Sendern | |
| PTY MUSIC | Musik einer bestimmten Musikrichtung |
| PTY SPEECH | Sprache mit bestimmten Spracheinträgen |
| PTY OFF | ausgeschaltet ohne Vorauswahl |
DE
EN
Drücken Sie dann wiederholt eine Stationstasten 1 - 6, um den gewünschten PTY-Eintrag zu wählen. Die Stationstasten sind wie folgt belegt:
| Taste Musikrichtung Sprachbeiträge | ||
| 1 | POP M, ROCK M | NEWS (Nachrichten), AFFAIRS (Angele-genheiten), INFO (Infos) |
| 2 EASY M, LIGHT M | SPORT (Sport), EDUCATE (Bildung), DRAMA | |
| 3 | CLASSICS (Klassik); OTHER M (andere Mu-sik) | CULTURE (Kultur), SCIENCE (Wissen-schaft), VARIED (Verschiedenes) |
| 4 | JAZZ, COUNTRY | WEATHER (Wetter), FINANCE (Finan-zen), CHILDREN (Kinder) |
| 5 NATION M, OLDIES | SOCIAL (Soziales), PHONE IN (Anrufer-sendungen), RELIGION | |
| 6 | FOLK M | TRAVEL (Reisen), LEISURE (Freizeit), DOCUMENT (Dokumentation) |
Wenn für 2 Sekunden keine weitere Eingabe erfolgt, startet ein automatischer Suchlauf nach Sendern, die dem ausgewählten PTY-Eintrag entsprechen. Beim ersten gefundenen Sender hält der Suchlauf an.
HINWEIS!
Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.
Wenn keine Radio-Data-System- oder PTY-Informationen empfangen werden, erscheint „PTY NONE“ im Display.
10.4. Betrieb mit Datenträgern (AudioCDs, MP3, USB, SD, AUX)
Das Autoradio verfügt über verschiedene Laufwerke und Anschlüsse und kann verschiedene Audioformate abspielen:
| Laufwerke und Anschlüsse Datenträger und Formate | |
| CD-Laufwerk | Für kommerzielle Audio-CDs und eigene CDs mit MP3-Dateien. Die CDs können auch das Format CD-R und CD-RW haben. |
| USB-Anschluss Für USB-Sticks* | oder MP3-Player* |
| SD-Kartenlesegerät Für SD-Speicherkarten* mit MP3- Dateien | |
| AUX IN-Anschluss | Zum Anschluss externer Audiogeräte, z. B. eines CD-Spielers, über einen 3,5 mm-Klinkenstecker |
* Die Kompatibilität zu allen am Markt erhältlichen MP3-Playern, USB-Sticks oder Speicherkarten kann nicht garantiert werden.
HINWEIS!
Die Wiedergabefunktionen der verschiedenen Datenträger sind weitgehend identisch und werden im Kapitel „10.9. Wiedergabefunktionen“ auf Seite 35 beschrieben.
MP3- Dateien haben eigene Such- und Anzeigefunktion die Sie zur Auswahl eines Titels nutzen können (siehe „Anzeige von ID3-TAGs“ auf Seite 37).
Auf MP3-CDs sowie externen Datenträgern (USB oder SD-Karten) können die Musiktitel in verschiedenen Verzeichnissen (Ordnern) abgelegt werden. Diese Verzeichnisse können einzeln wiedergegeben werden.
10.5. Das CD-Laufwerk
Das CD-Laufwerk befindet sich hinter dem Bedienteil. Neben kommerziellen Audio-CDs kann das Autoradio auch das CD-R- und das CD-RW-Format abspielen.
HINWEISE ZUM CD-BETRIEB
Feuchtigkeit und hohe Luftfeuchtigkeit können Fehlfunktionen des CD-Spielers verursachen. Schalten Sie in diesem Fall die Fahrzeug-Heizung an, um die Feuchtigkeit vor Gebrauch verdunsten zu lassen.
Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.
CDs einlegen und herausnehmen
Drücken Sie die Taste OPEN und klappen Sie das Bedienteil runter.
Schieben Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach. Klappen Sie das Bedienteil nach oben. Die Wiedergabe der CD beginnt automatisch.
▶ Wenn das Gerät in einem anderen Modus ist (Radio, USB), können Sie das CD-
DE
EN
Laufwerk mit der Taste MODE anwählen.
Zum Herausnehmen der CD drücken Sie die Taste OPEN und klappen das Bedienteil herrunter. Drücken Sie die Taste ▲Die CD wird ausgeworfen. Das Auto-radio schaltet in den Radio-Modus um.
ACHTUNG!
Lassen Sie eine ausgeworfene CD während der Fahrt nicht im CD-Fach stecken. Entnehmen Sie die CD sofort und klappen Sie das Bedienteil nach oben.
Anzeigen beim Einlesen
Während die Daten eingelesen werden, erscheint im Display „LOAD/DISC/LOAD“ = Inhaltsverzeichnis lesen („TOC“ = „Table of Contents“ = Inhaltsverzeichnis). Wenn der Datenträger keine Daten enthält, erscheint „NO FILES“ (= keine Dateien).
10.6. USB-Datenträger
Sie können an den USB-Anschluss an der Bedienblende einen MP3 Player oder einen anderen USB-Datenträger anschließen. Ihr Autoradio kann USB-Datenträger bis zu 32 GB (getestet) verarbeiten. Dabei darf die Verzeichnisstruktur maximal 500 Ordner, 999 Dateien und eine Verzeichnistiefe von 8 Ebenen enthalten.
Der USB-Anschluss ist mit einer Schutzblende versehen, um zu vermeiden, das Staub in die Anschlüsse gelangt.
USB-Gerät anschließen
▶ Schieben Sie die Schutzkappe des USB-Anschlusses zur Seite.
▶ Verbinden Sie Ihr USB-Gerät (z. B. einen USB-Stick) mit dem Anschluss.
Im Display erscheint USB. Das Autoradio sucht nach MP3-Dateien auf dem Datenträger.
Wenn das Gerät in einem anderen Modus ist (Radio, CD), können Sie den USB-Anschluss mit der Taste MODE anwählen.
Wenn Sie den USB-Anschluss nicht mehr benutzen, schieben Sie die Schutzkappe wieder über den USB-Anschluss.
10.7. SD Karten
Sie können in das SD -Laufwerk SD einstecken, die MP3- Dateien enthalten. Das SD-Laufwerk befindet sich hinter dem Bedienteil.
Karte einlegen und herausnehmen
Drücken Sie die Tasten OPEN, um das Bedienteil herunterzuklappen und abzunehmen.
Schieben Sie die Speicherkarte mit den Kontakten nach und der abgekanteten Ecke nach rechts zeigend in den Kartenschacht und vergewissern Sie sich, dass die Karte einrastet.
34 von 86
▶ Setzen Sie das Bedienteil wieder auf. Sobald die Karte eingesteckt ist, sucht das Autoradio nach MP3-Dateien auf der Karte und im Display erscheint die Meldung CARD.
▶ Wenn das Gerät in einem anderen Modus ist (Radio, CD), können Sie die SD-Karte mit der Taste MODE anwählen.
Zum Herausnehmen der SD-Karte nehmen Sie das Bedienteil wieder ab und drücken Sie die SD-Karte leicht in den Kartenschacht. Die Karte rastet aus der Arretierung, so dass Sie sie entnehmen können.
10.8. Gerät am AUX IN-Anschluss
Sie können ein weiteres Audiogerät, z. B. einen CD-Spieler, mit einem 3,5 mm-Klinkenstecker anschließen.
Schließen Sie das externe Audiogerät an die AUX IN-Buchse am Bedienteil an, um Audio-Dateien abspielen zu lassen. Im Display erscheint die Meldung AUX.
Wenn das Gerät in einem anderen Modus ist (Radio, CD), können Sie den AUX-Anschluss mit der Taste MODE anwählen.
10.9. Wiedergabefunktionen
Wiedergabe starten und unterbrechen
▶ Drücken Sie die Taste 1 ▶ II, um die Wiedergabe zu starten.
Um die Wiedergabe zu unterbrechen, drücken Sie erneut die Taste 1 ▶ II. Nochmaliges Drücken der Taste 1 ▶ II setzt die Wiedergabe fort.
Titel überspringen/10 Titel überspringen (Audio-CDs)
Drücken Sie die Taste ◀◀ oder ▶, um zum vorherigen bzw. den nächsten Titel zu springen. Die Titelnummer wird im Display angezeigt.
Drücken Sie die Stationstasten 5 oder 6, um 10 Titel rückwärts bzw. vorwärts zu überspringen.
Verzeichnis wechseln (MP3-Datenträger)
Drücken Sie die Stationstasten 5 bzw. 6, um eine Verzeichnisebene nach oben bzw. unten zu wechseln.
Schneller Vor-/Rücklauf
▶ Halten Sie die Tasten ◀ oder ▶länger gedrückt, um einen schnellen Vor- oder Rücklauf zu starten.
Titel kurz anspielen
Im Audio-CD-, MP3, USB-, SD-Betrieb: Drücken Sie kurz die Stationstaste 2 INT. Im Display erscheint die Anzeige INT ON.
Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt.
Titel wiederholen
Im Audio-CD-, MP3, USB-, SD-Betrieb: Drücken Sie kurz die Stationstaste 3 RPT. Im Display erscheint die Anzeige RPT ONE (aktuellen Titel wiederholen) oder RPT ALL (Alle Titel auf dem Datenträger wiederholen).
Zufallswiedergabe aufrufen
Im Audio-CD-, MP3, USB-, SD-Betrieb: Drücken Sie kurz die Stationstaste 4 RDM. Im Display erscheint die Anzeige RDM ON (Zufallswiedergabe) oder RDM OFF (keine Zufallswiedergabe).
Titelnummer suchen (nur WMA/MP3-Datenträger)
Drücken Sie wiederholt die Taste AS/PS, um die Suchfunktionen „NUM SCH“ (Titelnummer suchen), „FILE SCH“ (Dateinamen suchen) oder „DIR SCH“ (Ordner suchen) aufzurufen.
Drehen Sie den Drehregler/Taster, um Zeichen einzugeben oder geben Sie die Zeichen mit den Zifferntasten ein, wie in der unten stehenden Tabelle angegeben. Wenn für zwei Sekunden keine Eingabe erfolgt, wechselt die Eingabe zur nächsten Cursorstelle.
Drücken Sie den Drehregler/Taster zum Starten der Suche.
| AS/PS Zeichen löschen | |
| M1 A, B, C, 1 | |
| M2 D, E, F, 2 | |
| M3 G, H, I, 3 | |
| M4 J, K, L, 4 | |
| M5 M, N, O, 5 | |
| M6 P, Q, R, 6 | |
| AF S, T, U, 7 | |
| TA/EQ V, W, X, 8 | |
| PTY Y, Z, SPACE,9 | |
| DSP _,-,+,0 | |
| Drehregler Zeichenauswahl aller o. g. Zeichen | |
Erstellung von MP3-Datenträgern; ID3-TAGs
HINWEIS!
Datenträger mit MP3-Dateien (CD-ROMs, USB-Sticks etc.) können wie Daten-CDs Einzeltitel oder Verzeichnisse enthalten. Bitte beachten Sie bei der Erstellung des Datenträgers, dass Sie Titel nicht auf derselben Ebene wie Verzeichnisse, sondern nur in den Verzeichnissen abspeichern. Ein Vermischen von Titeln und Verzeichnissen auf derselben Ebene könnte zu Problemen beim Abspielen führen.
Beim Erstellen der MP3-Dateien können Sie außerdem so genannte „ID3TAGS“ abspeichern (zur Eingabe empfehlen wir einen ID3-TagEditor). Dies ist ein Informationsblock in einer MP3-CD, der in der MP3 hinter der eigentlichen Musikinformation liegt. Dies können z. B. Informationen über den Interpreten, Titel, Albumname, Erscheinungsjahr und ein kurzer Kommentar sein.
Das Autoradio kann diesen Informationsblock auslesen und im Display anzeigen. In einer Laufschrift werden die verschiedenen Informationen nacheinander angezeigt.
Anzeige von ID3-TAGs
Um die ID3-Tags anzeigen zu lassen, drücken Sie die Taste DSP.
Mit jedem Tastendruck ändert sich die Rubrik :
TITEL > INTERPRET > ALBUMNAME.
11. Die Bluetooth-Funktion
Das Autoradio verfügt über eine Bluetooth-Funktion, die Ihnen ermöglicht, das Radio als Freisprechanlage für Ihr Mobiltelefon zu benutzen.
Voraussetzung ist natürlich, dass Ihr Mobiltelefon (Handy) die Bluetooth-Funktion unterstützt und mit dem Autoradio kompatibel ist.
11.1. Handy am Radio anmelden ("Pairing")
ACHTUNG!
Achten Sie darauf, dass sich nur dasjenige bluetoothfähige Handy in der Nähe des Autoradios befindet, mit dem Sie im Auto telefonieren möchten.
▶ Schalten Sie dieses Handy ein und aktivieren Sie im Handy die Bluetooth-Funktion. Ziehen Sie ggf. die Bedienungsanleitung des Handys zu Rate.
Sobald das Handy das Radio gefunden hat, erfolgt eine entsprechende Meldung im Handy (z. B.: NEUES GERÄT GEFUNDEN o. ä.).
Das Autoradio wird im Handy angezeigt und es folgt ggf. eine Passwort-Abfrage. Geben Sie am Handy für Ihr Autoradio CAR KIT das Passwort „0000“ ein.
Im Autoradio erscheint der Eintrag „LINKED“ und anschließend, wenn das
Handy erkannt wurde, der Bluetooth-Name des Handys. ^1
11.2. Verbindungsstatus
Das Bluetooth-Symbol im Display zeigt Ihnen an, welcher Verbindungsstatus gerade besteht:
- Kein Bluetooth-Symbol: Keine Verbindung.
- Bluetooth-Symbol: Verbindung ist hergestellt;
Wenn die Verbindung hergestellt ist, werden ausgehende und eingehende Gespräche vom Handy auf das Autoradio übertragen.
Verbindung herstellen
▶ Sie können die Verbindung herstellen, indem Sie im Handy die entsprechende Funktion ausführen.
Verbindung lösen
Die Bluetooth-Verbindung lösen Sie über das Handy.
Wenn die Geräte ausgeschaltet waren und wieder eingeschaltet werden, sucht das Autoradio automatisch nach verbundenen Geräten. Dies dauert ca. 10-15 Sekunden.
Verbindung am Autoradio trennen/wiederherstellen
▶ Halten Sie die Taste SCAN länger gedrückt. Das Autoradio trennt die Bluetooth Verbindung.
▶ Halten Sie die Taste SCAN erneut länger gedrückt. Die Bluetooth Verbindung wird wieder hergestellt.
11.3. Telefonieren
Platzieren Sie das eingeschaltete Handy in der Nähe des Autoradios.
Nummern wählen
Sie können die Telefonnummer wie gewohnt über das Handy eingeben.
Alternativ können Sie die Telefonnummer folgendermaßen über die Fernbedienung eingeben:
Drücken Sie kurz . Auf dem Display erscheint PHONE.
▶ Geben Sie die Telefonnummer mit den Zifferntasten der Fernbedienung ein.
▶ Falls Sie sich vertippt haben, können Sie mit T-MEN/TRAN Ziffern löschen.
Wenn Sie die Nummer ganz löschen wollen, halten Sie T-MEN/TRAN einen Moment gedrückt.
Wenn Sie die eingegebene Nummer wählen möchten, drücken Sie wieder. Auf dem Display erscheint die Zeit des Gesprächs.
38 von 86
Nummernwiederholung
Drücken Sie zweimal die Taste um die zuletzt gewählte Telefonnummer zu sehen.
Drücken Sie noch einmal, um die Nummer zu wählen.
Alternative können Sie die Taste T-MEN/TRAN drücken; auf dem Display erscheint REDIAL. Mit dem Drehregler wählen Sie unter letzten Telefonnummern aus; dies sind sowohl die selbst gewählten als auch die eingegangenen Nummern.
Drücken Sie, um die Nummer zu wählen.
Gespräch annehmen
Wenn Ihr Handy klingelt, wird der Klingelton auf die Lautsprecher übertragen. Im Display erscheint PHONE und die Nummer.
- Drücken Sie, um das Gespräch anzunehmen.
- Um das Gespräche nicht anzunehmen, drücken Sie
Falls das Autoradio bei einem eingehenden Anruf im Standby-Modus ist, schaltet es sich automatisch ein. Nach beenden des Anrufs geht es in den Standby-Modus zurück.
Während des Gesprächs
Während des Gesprächs erscheint die Zeit des Anrufs im Display. Sie können verschiedene Funktionen ausüben:
- Lautstärke regeln: Drehen Sie den Drehregler am Autoradio. Die Grundlautstärke ist 25.
- Stumm schalten: Drücken Sie T-MEN/TRAN, um das Gespräch zu unterbrechen. Drücken Sie T-M noch einmal, um den Ton wieder einzuschalten.
- Gespräch auf das Autoradio legen: Halten Sie die Taste T-MEN/TRAN ca. 3-4 Sekunden gedrückt, um das Gespräch vom Handy auf das Autoradio und vom Autoradio auf das Handy zu legen.
Gespräch beenden
Drücken Sie 🔔, um das Gespräch zu beenden.
Anrufe aus der Liste „Telefonbuch“, „angenommene Anrufe“, „gewählte Nummern“ oder „Anrufe in Abwesenheit“ tätigen
Drücken Sie kurz . Auf dem Display erscheint PHONE.
Drücken Sie wiederholt die Taste T-MEN/TRAN, um die Einträge BOOK (Telefonbuch), RECEIVED (angenommene Anrufe), DIALED oder MISSED CALL anzuzeigen.
Wählen Sie mit den Tasten ◀ oder ▶ eine Nummer aus der entsprechenden Liste aus und drücken Sie die Taste , um die Nummer zu wählen.
DE
EN
11.4. A2DP-Modus
Viele Handys haben auch eine Audiowiedergabefunktion (MP3-Player etc.). Das A2DP („Advanced Audio Distribution Profile“) ist die Fähigkeit, Audiodateien von Bluetooth-Geräten wiederzugeben. Ihr Autoradio besitzt diese Möglichkeit.
Wenn Ihr Handy am Autoradio angemeldet ist, können Sie die Audiodaten über das Autoradio übertragen.
Wählen Sie mit MODE die Betriebsart PHONE aus. Starten Sie die Musikwiedergabe an Ihrem Telefon.
Mit der Taste 1 ▶ II können Sie nun die Wiedergabe unterbrechen/fortsetzen.
Mit den Tasten ◀ oder ▶ springen Sie zum vorherigen bzw. den nächsten Titel. Die Titelnummer wird im Display angezeigt.
▶ Halten Sie die Tasten ◀ oder ▶länger gedrückt, um einen schnellen Vor- oder Rücklauf zu starten.
12. Wenn Störungen auftreten
| PROBLEM MÖGLICHE URSACHE ABHILFE | ||
| Das Gerät lässt sich nicht einschalten. | Die Zündung ist nicht eingeschaltet. | Zündung durch Drehen des Schlüssels einschalten |
| Eine der Sicherungen ist defekt. | Sicherung erneuern. | |
| Die CD kann nicht eingelegt werden. | Es befindet sich bereits eine CD im Autoradio. | Die CD entfernen. |
| Die CD lässt sich nicht vollständig ins Diskfach einlegen. | Die Transportsicherung auf der Oberseite wurden vor dem Einbau nicht entfernt. | Entfernen Sie die Transportsicherung. |
| Die CD wird nicht erkannt. | Die CD ist verkehrt herum eingelegt worden. | Die CD mit der Beschriftung nach oben einlegen |
| Die CD ist verschmutzt oder defekt. | Die CD säubern oder eine andere CD einlegen. | |
| Die Temperaturen im Auto sind zu hoch. | Warten, bis sich die Umgebungs-temperatur normalisiert hat. | |
| Kein Ton! | Die Lautstärke steht auf Minimum. | Die Lautstärke anheben. |
| Die Kabel sind nicht richtig angeschlossen. | Die Kabelverbindungen überprüfen. | |
| Funktionstasten funktionieren nicht. | Der eingebaute Microcomputer arbeitet wegen Rauschens nicht ordnungsgemäß. | Die Taste RESET drücken. |
| Das Bedienteil sitzt nicht korrekt. | Überprüfen Sie den korrekten Sitz des Bedienteils. | |
| Die CD springt. | Der Einbauwinkel übersteigt 30°. | Den Einbauwinkel korrigieren. |
| Die CD ist sehr schmutzig oder defekt. | Die CD säubern oder eine andere CD einlegen. | |
| Die Erschütterungen des Fahrzeugs sind zu groß. | Warten Sie mit der Wiedergabe der CD bis die Strecke wieder ebener ist. | |
| Fehler bei selbstgebrannten CDs. | Die selbstgebrannte CD in einem anderen Abspielgerät überprüfen. | |
| Radio und/oder die Automatische Senderspeicherung funktionieren nicht. | Das Antennenkabel ist nicht korrekt angeschlossen. | Das Antennenkabel auf korrekten Sitz überprüfen. |
| Die Sendersignale sind zu schwach. | Die Sender manuell einstellen. | |
| Senderspeicher funktioniert nicht. | Das Kabel für Dauerplus (gelb) ist nicht richtig angeschlossen. | Die Kabelverbindungen überprüfen. Beachten Sie hierzu das Kapitel Einbau und Inbetriebnahme. |
| Ihr Mobiltelefon wird nicht erkannt. | Das Mobiltelefon ist nicht kompatibel mit der Bluetooth-Einheit. | Probieren Sie die Funktion mit einem anderen Mobiltelefon. |
| Kondensation! | Das Autoradio ein paar Stunden ausschalten und es dann erneut versuchen. | |
| Wenn das Produkt unter Spannungsschwankungen oder Überspannung zu leiden hatte, dann funktioniert es vielleicht nicht mehr richtig. | Nehmen Sie das Frontpaneel ab und drücken Sie zweimal auf den RESET -Knopf, um die Funktionstüchtigkeit wieder herzustellen. | |
DE
EN
13. Entsorgung
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.
Gerät
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
Batterien
Akkus/Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.
14. Technische Daten
ALLGEMEIN
Betriebsspannung: DC12 V, Negative Masseverbindung
Maximaler Betriebsstrom: 10 A
Abmessungen: 178 x 160 x 50 mm (B x T x H)
Ausgangsleistung: max. 4 x 20 W (RMS)
UKW (FM): 87,5 bis 108 MHz
Mittelwelle (MW): 522 bis 1620 kHz
Bluetooth-Version: 2.1 + EDR
CD/MP3-PLAYER
Laserleistung: Laser Klasse 1
Frequenzbereich: 40 Hz - 18kHz
MPEG-Rate: 32 - 320 kbps
MP3-Playback: ISO 9660 & Joliet Format of MP3
Unterstützte Formate: Audio-CDs, CD-Rs, CD-RWs
ANSCHLÜSSE
AUX: 3,5 mm Klinkenstecker
USB: 1.1 und 2.0 bis 32 GB
Speicherkarten: SD, SDHC; bis 32 GB
R.C.A. OUTPUT: 2 x Cinch (rot/weiß)
DE
EN
Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahme- und Kopierschutzverfahren sowie unterschiedliche Datenträgerformate (CD-R, CD-RW, USB und SD-Karten).
Darum kann es in Einzelfällen zu Einlesefehlern oder Verzögerungen kommen. Dies ist kein Defekt des Geräts.
Technische Änderungen vorbehalten!
CE
15. Konformitätsinformation
Hiermit erklärt die Medion AG, dass das Produkt MD 84003 mit den folgenden europäischen Anforderungen übereinstimmt:
• R&TTE Richtline 1999/5/EG
• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
• RoHS-Richtlinie 2011/65/EU.
Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.
16. Impressum
Copyright © 2015
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten
Das Copyright liegt bei der Firma:
Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.
Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
Contents
DE
