ME6.2C - Lautsprecher Musway - Kostenlose Bedienungsanleitung

Typ	2-Wege Komponenten-Lautsprechersystem
Modell	ME6.2C
Marke	Musway
Tiefmitteltöner Größe	6,5 Zoll (165 mm)
Hochtöner Größe	1 Zoll (25 mm)
Frequenzgang	50 Hz - 20 kHz (geschätzt)
Impedanz	4 Ohm (typisch)
Belastbarkeit (RMS)	100 W (geschätzt)
Belastbarkeit (Spitze)	200 W (geschätzt)
Empfindlichkeit	90 dB (geschätzt)
Empfohlene Verstärkerleistung	50 - 150 W RMS pro Kanal
Einbauort	Türverkleidungen oder hintere Lautsprecherabdeckung
Hochtöner Dämpfung	Optional -3 dB durch Durchtrennen der Kabelschleife
Polungsanforderung	Stellen Sie korrekte + und - Verbindungen sicher
Sicherheitshinweis	Nicht an Masse oder Fahrzeugkarosserie anschließen
Wartung	Mit trockenem Tuch reinigen; Feuchtigkeit vermeiden
Ersatzteile	Kontaktieren Sie Händler oder Hersteller
Garantie	Kontaktieren Sie Händler für Details
Herstellerkontakt	Audio Design GmbH, www.musway.de

Häufig gestellte Fragen - ME6.2C Musway

Wie lautet das Modell dieses Lautsprechersystems?

Das Modell ist ME6.2C von Musway.

Wie sollte ich das Lautsprechersystem an den Verstärker anschließen?

Beachten Sie das Verbindungsdiagramm im Handbuch. Schließen Sie die linken und rechten Lautsprecherausgänge des Verstärkers an die entsprechenden Frequenzweicheneingänge (L und R) an. Verbinden Sie dann den Tiefmitteltöner und den Hochtöner mit den Frequenzweichenausgängen, wobei Sie auf korrekte Polarität (+ und -) achten.

Warum ist korrekte Polarität wichtig?

Korrekte Polarität gewährleistet eine ordnungsgemäße Klangbühne und verhindert Phasenauslöschung. Achten Sie stets auf konsistente + und - Anschlüsse zwischen Verstärker, Frequenzweiche und Lautsprechern.

Wie kann ich die Hochtönerleistung um -3 dB reduzieren?

Durchtrennen Sie die transparente Kabelschleife an der Hochtönerfrequenzweiche (wie im Handbuch gezeigt). Diese optionale Modifikation dämpft den Hochtöner um -3 dB für einen ausgewogenen Klang.

Wo ist der beste Ort, um die Tiefmitteltöner zu installieren?

Montieren Sie sie in Türverkleidungen oder hinteren Lautsprecherabdeckungen für eine optimale Klangbühne. Stellen Sie sicher, dass sich hinter der Montagefläche keine Hindernisse befinden (z. B. Fensterführungen, Verkabelung) und dass der Lautsprecherkorb sicher in der Verkleidung abgedichtet ist.

Kann ich den Hochtöner weit vom Tiefmitteltöner entfernt montieren?

Es wird empfohlen, den Hochtöner so nah wie möglich am Tiefmitteltöner zu montieren, um eine kohärente Klangbühne zu erhalten. Vermeiden Sie große Abstände.

Welche Werkzeuge benötige ich für die Installation?

Grundwerkzeuge wie Schraubendreher, Abisolierzangen und ggf. eine Bohrmaschine werden benötigt. Halten Sie auch Lautsprecherkabel, Steckverbinder und Montagematerial bereit. Beachten Sie die fahrzeugspezifische Installationsanleitung.

Wie stelle ich ausreichenden Freiraum hinter der Montageposition sicher?

Überprüfen Sie vor dem Schneiden oder Bohren die Rückseite der Verkleidung auf Hindernisse wie Fenstermechanismen, Kabelbäume oder Kraftstofftanks. Der Lautsprecherkorb muss ausreichend Tiefenfreiheit haben, ohne etwas zu berühren.

Gibt es eine Garantie für dieses Produkt?

Garantiedetails werden in der Regel vom Händler bereitgestellt. Kontaktieren Sie Ihre Verkaufsstelle oder Musway über ihre Website für spezifische Garantieinformationen.

Wie kann ich Musway für Support kontaktieren?

Besuchen Sie die offizielle Website www.musway.de oder kontaktieren Sie die Muttergesellschaft Audio Design GmbH.

BEDIENUNGSANLEITUNG ME6.2C Musway

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf die korrekte Polarität (+ / -) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

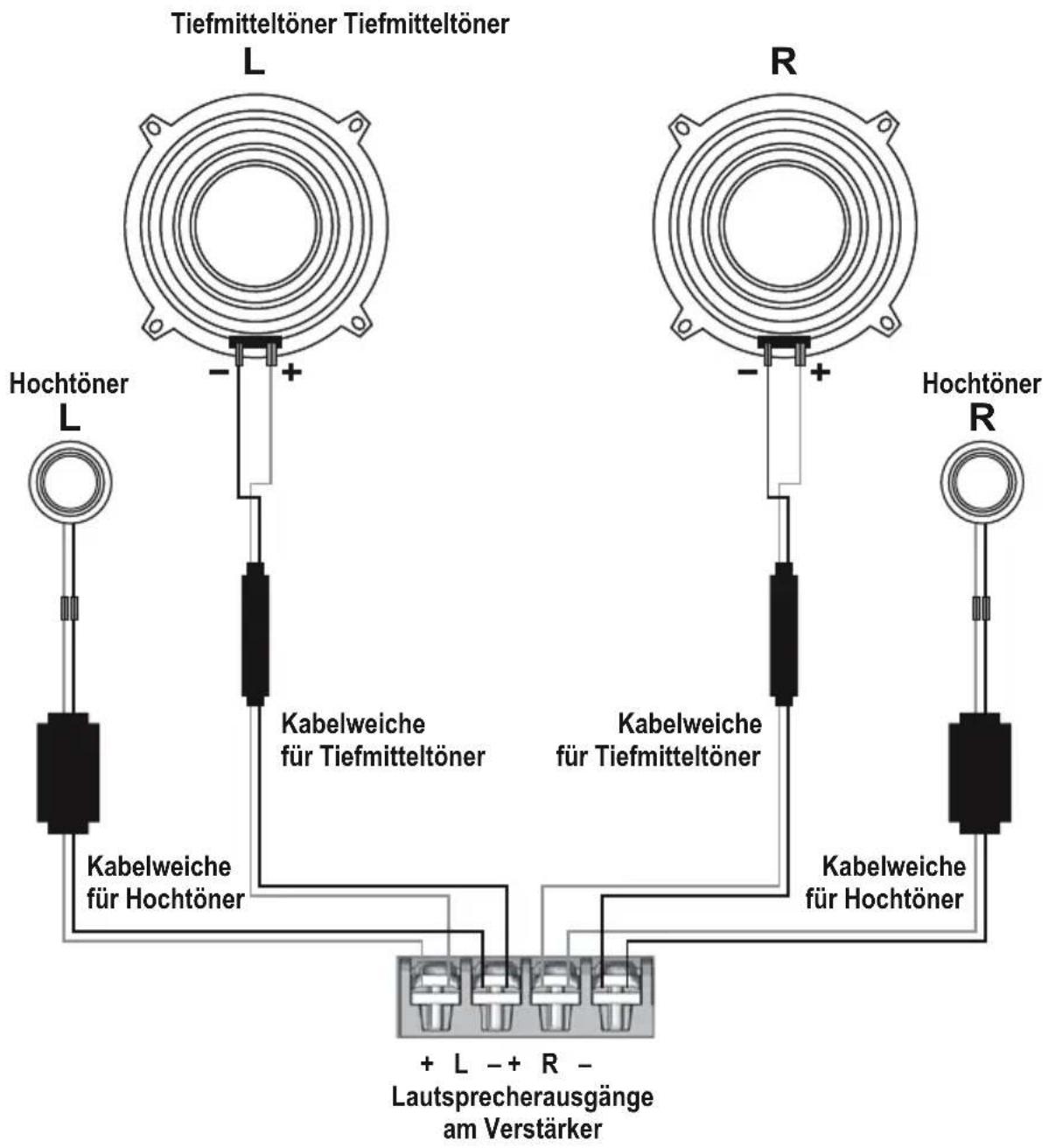

ANSCHLUSS ME5.2C, ME6.2C, ME6.2T

Tiefmitteltöner Tiefmitteltöner L Hochtöner L Kabelweiche für Tiefmitteltöner Kabelweiche für Tiefmitteltöner Kabelweiche für Hochtöner + L - + R - Lautsprecherausgänge am Verstärker R Hochtöner R

WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

HOCHTONABSCHWÄCHUNG ME5.2C, ME6.2C, ME6.2T

Optional:
Durchtrennen Sie an der Hochtöner-Kabelweiche die transparente Kabelschlaufe für eine Hochtonabschwächung von – 3dB.

Lautsprecher Lautsprecher

L R + L - + R - Lautsprecherausgänge am Verstärker

WICHTIG:
Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder —) aller Anschlüsse und Verbindungen.
