VC-PD510-1 - Staubsauger Hanseatic - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Staubsauger (Stielsauger)
Marke	Hanseatic
Modell	VC-PD510-1
Nennleistung	120 W
Betriebsspannung	21,6 V
Akkutyp	Lithium-Ionen (T-DC38L)
Ladegerät-Modell	ZD12D250060EU
Netzanschluss	100-240 V~, 50/60 Hz
Schutzklasse	II
Gewicht (montiert)	ca. 2,47 kg
Saugstufen	2 (I und II)
Ladezeit (erste)	4–5 Stunden
Filtertypen	Waschbarer Staubfilter, Hygiene-Filter, Motorschutzfilter
Mitgelieferte Düsen	Bodendüse (Turbobürste), Fugendüse, Polsterdüse
Zusätzliches Zubehör	Wandhalterung, Verlängerungsrohr, Akku, Ladegerät, Schrauben, Dübel
Aufbewahrung	Wandhalterung
Sicherheitsmerkmale	Überhitzungsschutz, Filtersicherung
Geeignet für	Nur Trockensaugen; nicht für Flüssigkeiten, Asche, scharfe Gegenstände
Bestellnummer	2008 2614

Häufig gestellte Fragen - VC-PD510-1 Hanseatic

Wie lade ich den Akku zum ersten Mal?

Laden Sie den Akku vor der ersten Verwendung vollständig auf. Stecken Sie den Stecker des Netzadapters in die Ladebuchse am Akku. Verbinden Sie den Netzstecker mit einer Steckdose. Die Betriebsanzeige leuchtet während des Ladevorgangs rot und grün, wenn der Akku vollständig geladen ist. Die normale Ladezeit beträgt 4–5 Stunden.

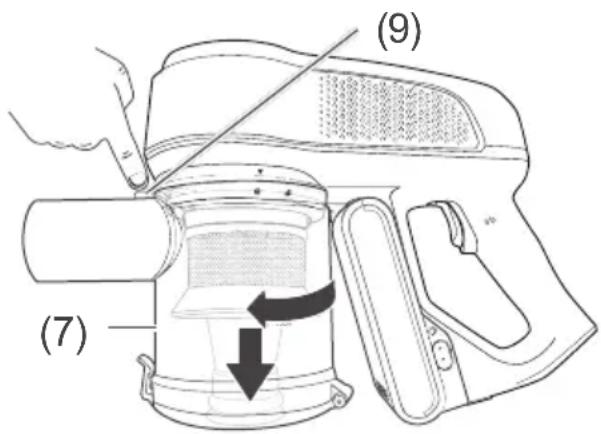

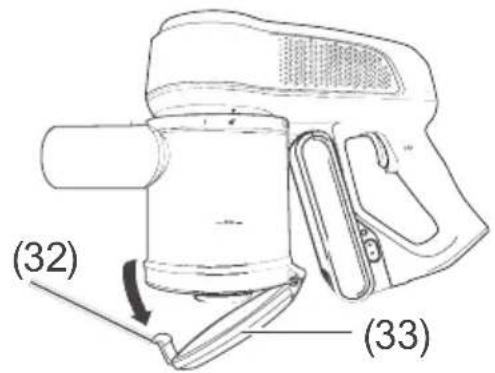

Wie leere ich den Staubbehälter?

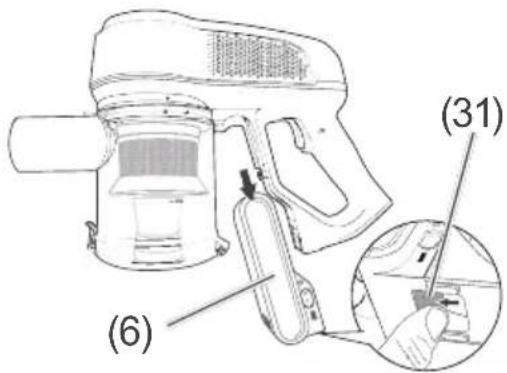

Entfernen Sie zuerst den Akku, indem Sie den Verriegelungsmechanismus drücken. Halten Sie das Gerät über einen Abfalleimer, drücken Sie die Entriegelungstaste an der Unterseite des Staubbehälters, und die Unterseite öffnet sich nach unten, um Staub freizugeben. Schließen Sie die Unterseite, bis sie einrastet. Entleeren Sie den Staubbehälter im Freien oder in einen geschlossenen Abfalleimer.

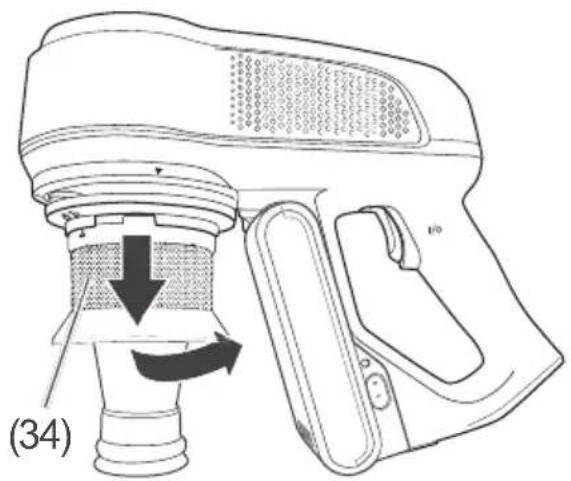

Wie reinige oder ersetze ich den Staubfilter?

Entfernen Sie den Akku und drücken Sie die Entriegelungstaste für den Staubbehälter. Drehen Sie den Staubbehälter im Uhrzeigersinn und nehmen Sie ihn ab. Drehen Sie den Staubfilter gegen den Uhrzeigersinn und nehmen Sie ihn heraus. Waschen Sie den Staubfilter und das Saugstück unter fließendem Wasser. Lassen Sie sie vollständig trocknen. Setzen Sie den Filter wieder ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet. Bringen Sie den Staubbehälter wieder an.

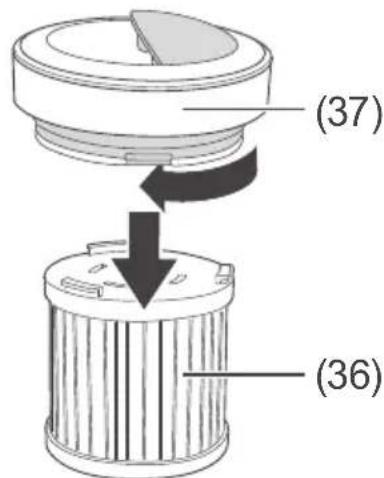

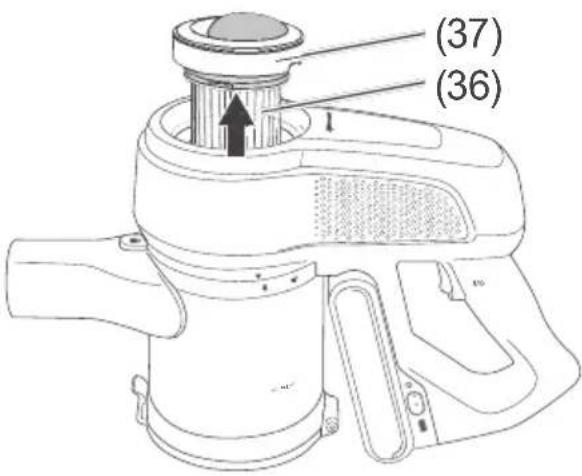

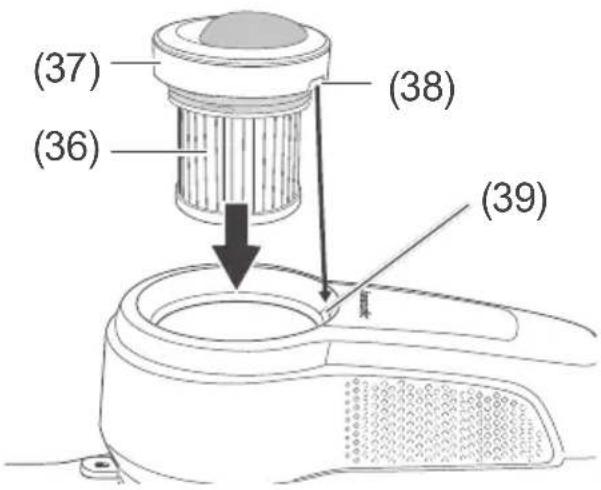

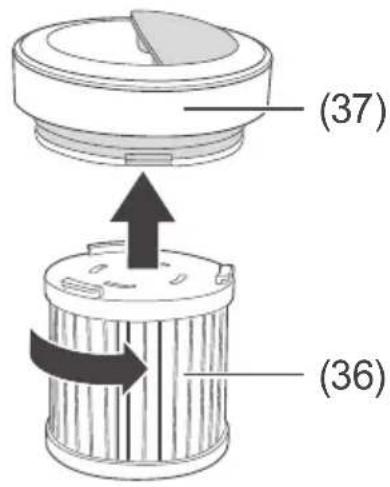

Wie reinige ich den Hygiene-Filter?

Entfernen Sie den Akku. Heben Sie den Hygiene-Filter am Filterdeckel heraus. Drehen Sie den Filterdeckel gegen den Uhrzeigersinn und ziehen Sie ihn ab. Spülen Sie den Hygiene-Filter und den Filterdeckel nur mit klarem Wasser ab. Vollständig trocknen lassen. Setzen Sie den Filterdeckel durch Drehen im Uhrzeigersinn wieder auf, dann setzen Sie den Hygiene-Filter wieder ein.

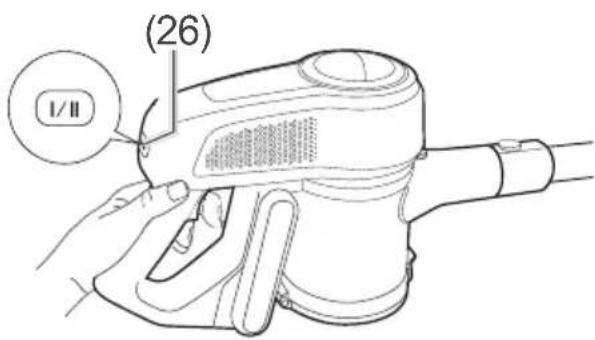

Wie stelle ich die Saugleistung ein?

Das Gerät hat zwei Saugstufen. Drücken Sie den Saugstufenschalter (26) einmal, um von Stufe I auf Stufe II zu wechseln, und erneut, um zu Stufe I zurückzukehren. Stufe II bietet stärkere Saugkraft für hartnäckigen Schmutz.

Was kann ich mit diesem Gerät saugen?

Dieser Staubsauger ist für trockenen, losen Schmutz wie Staub, Fusseln und Krümel auf Böden, Polstern und Autoinnenräumen ausgelegt. Nicht für Flüssigkeiten, glühende Asche, Zigaretten, scharfe Gegenstände oder feinen Staub wie Gips oder Zement saugen.

Wie montiere ich die Wandhalterung?

Die Wandhalterung muss mindestens 95 cm über dem Boden montiert werden. Markieren Sie mit einer Wasserwaage zwei Bohrlöcher im Abstand von 10,5 cm. Bohren Sie die Löcher, setzen Sie Dübel ein und befestigen Sie die Halterung mit Schrauben. Stellen Sie sicher, dass sich keine Leitungen oder Kabel hinter dem Bohrbereich befinden.

Warum ist die Saugleistung schwach?

Mögliche Ursachen: Die Düse ist nicht richtig positioniert, das Verlängerungsrohr oder die Düse ist verstopft, oder die Filter sind verstopft. Überprüfen Sie das Rohr auf Verstopfungen, reinigen oder ersetzen Sie den Staubfilter und den Hygiene-Filter, und stellen Sie sicher, dass die Filter richtig eingesetzt sind.

Was soll ich tun, wenn das Gerät nicht mehr funktioniert?

Das Gerät hat möglicherweise den Überhitzungsschutz aktiviert. Schalten Sie es aus, entfernen Sie den Akku und lassen Sie es mindestens 30 Minuten abkühlen. Überprüfen Sie, ob der Staubbehälter voll oder die Filter verstopft sind. Stellen Sie auch sicher, dass der Akku geladen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

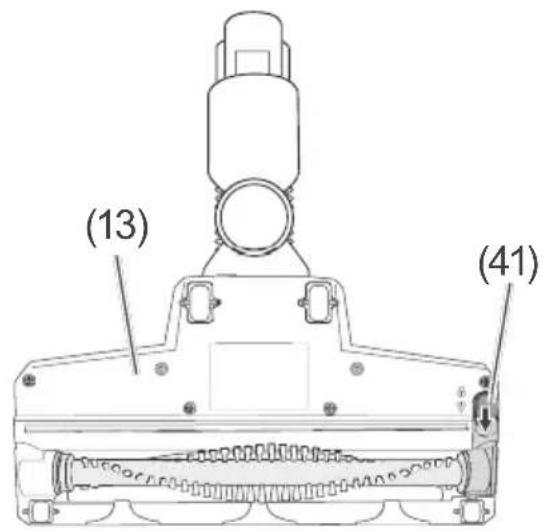

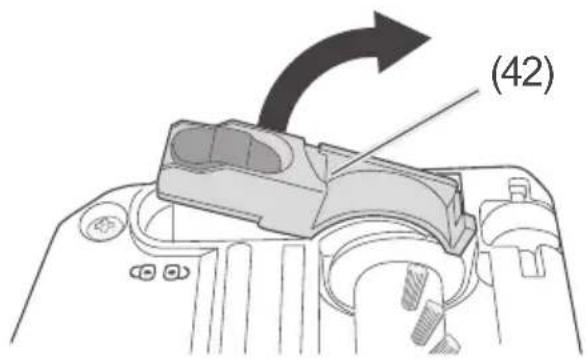

Wie reinige ich die Bodendüse?

Entfernen Sie die Bodendüse vom Rohr. Schieben Sie den Schieber an der Unterseite in die geöffnete Position, entfernen Sie die Verriegelungsklinke und nehmen Sie die Bürste heraus. Entfernen Sie Haare und Fusseln von der Bürste. Setzen Sie die Bürste und die Verriegelungsklinke wieder ein, dann schieben Sie den Schieber in die geschlossene Position.

BEDIENUNGSANLEITUNG VC-PD510-1 Hanseatic

Anleitung/Version: 1901-01943 DE 20210105 Bestell-Nr.: 2008 2614 Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Akkustaubsauger

Inhaltsverzeichnis

Lieferung DE-3

Lieferumfang ..... DE-3

Lieferung kontrollieren... DE-3

Sicherheit ..... DE-4

Bestimmungsgemäßer

Gebrauch. . . . . . . . . DE-4

Begriffserklärung ..... DE-4

Sicherheitshinweise .... DE-5

Geräteteile und Düsen. . . .DE-11

Düsen DE-12

Inbetriebnahme ..... DE-13

Gerät auspacken. ..... DE-13

Wandhalterung

anbringen ..... DE-13

Akku laden. . . . . . . . DE-14

Gerät vorbereiten ..... DE-14

Bedienung ..... DE-16

Boden saugen. . . . . . . DE-16

Saugkraft einstellen.... DE-17

Düsen benutzen ..... DE-18

Saugen beenden..... DE-18

Abstellen/Aufbewahren. DE-18

Pflege und Wartung ..... DE-19

Staubbehälter entleeren DE-19

Staubfilter reinigen/

wechseln ..... DE-20

Hygiene-Filter

reinigen/wechseln ..... DE-22

Gerät reinigen ..... DE-24

Bodendüse reinigen ... DE-25

Fehlersuchtabelle..... DE-27

Service DE-29

Beratung, Bestellung

und Reklamation ..... DE-29

Ersatzteile ..... DE-29

Umweltschutz. . . . . . . . DE-30

Elektro-Altgeräte

umweltgerecht entsorgen DE-30

Batterien und Akkus ... DE-30

Verpackung ..... DE-31

Technische Daten ..... DE-32

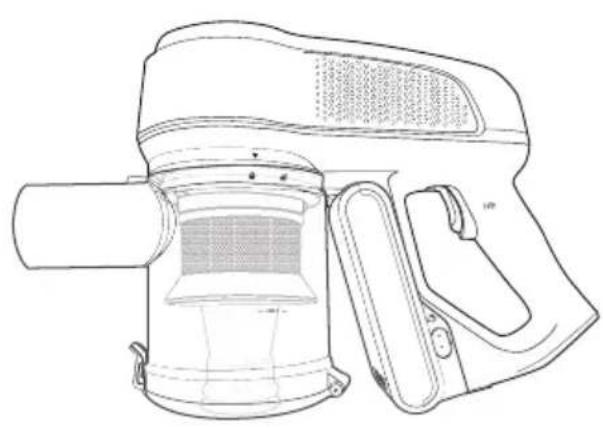

Lieferung

• Staubsauger
• Wandhalterung
  – Rohrverlängerung
• Bodendüse (Turbobü
• Möbeldüse
• Fugendüse
• A k k u
• Akku - Ladegerät
• 2 × Schraube
• 2 × Dübel
• Gebrauchsanleitung

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort, und packen Sie es aus.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist
4. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite DE-29).

WARNUNG!

Gerät nicht in Betrieb nehmen, wenn es einen sichtbaren Schaden aufweist.

Sicherheit

Bevor Sie das Gerät be- nutzen, le sen Sie bit te zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Gebrauchsanleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Geräts weiter.

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum Aufsaugen von losem, trockenem Schmutz wie z. B. Staub, Fusseln, Krümeln auf Bodenbelägen und Polstern in Haushalt und Auto. Zur Aufnahme gefährlichen Staubes oder Flüssigkeiten ist es nicht geeignet.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt und ist nicht für eine gewerbliche Nutzung oder Mehrfachnutzung (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus) ausgelegt.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

Folgende Si gnal begriffe finden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Reinigung etc.

Risiken im Umgang mit elektrischen Haushaltsgeräten

WARNUNG

Stromschlaggefahr! Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feucht räumen oder im Regen betreiben.
■ Gerät niemals Witterungseinfl üssen (Regen etc.) aussetzen.
■ Gerät nicht in Betrieb nehmen oder weiterbetreiben, wenn es

■ sichtbare Schäden aufweist, z. B. das Netzkabel defekt ist.
■ Rauch entwickelt oder verbrannt riecht.
■ ungewohnte Geräusche von sich gibt.

In diesen Fällen Netzstecker aus der Steckdose ziehen und Gerät reparieren lassen (siehe „Service“ auf Seite DE-29).

■ Gerät nur an eine gut zugängliche Steckdose anschließen, damit Sie es im Störfall schnell vom Stromnetz trennen können.
■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Netzkabel nicht knicken, klemmen oder mit dem Gerät überfahren. Die Folge kann ein Kabelbruch sein.
■ Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
■ Gerät nie unbeaufsichtigt lassen, wenn sich der Netzstecker in der Steckdose befi ndet.
■ Netzstecker nie am Netzkabel aus der Steckdose ziehen, immer den Netzstecker selbst anfassen.
■ Im Fehlerfall sowie vor Reinigung und Wartung (z. B. Filter wechseln) den Netzstecker immer aus der Steckdose ziehen.

■ Netzstecker niemals mit feuchten Händen anfassen.

■ Darauf achten, dass kein Wasser in das Gerät eindringt. Gerät niemals in Wasser tauchen.

■ Netzstecker erst in die Steckdose stecken, wenn alle Teile des Geräts vollkommen trocken sind.

■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen, so wie unser Service (siehe Seite DE-29). Eigenständige Reparaturen an dem Gerät können Sach- und Personenschäden verursachen, und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.

In diesem Gerät befi nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

Risiken für Kinder

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie spielen lassen. Kinder können sich darin verfangen oder ersticken.
■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen und in den Mund zu stecken.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen nicht mit dem Gerät spielen und keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.
■ Gerät während des Betriebs nicht unbeaufsichtigt lassen.
■ Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Trotz der Filter kann noch eine geringe Menge an Schmutzpartikeln in der Ausblasluft des Geräts vorhanden sein. Diese können bei kleinen Kindern durch Einatmen zu allergischen Reaktionen führen.

■ Möglichst nicht in der unmittelbaren Nähe von Kindern staubsaugen.

Risiken im Umgang mit dem Staubsauger

Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ver- letzungen führen.

■ Niemals in sich bewegen- de Teile des Geräts und des Zubehörs, z. B. Turbobürs- ten, fassen. Es besteht die Gefahr des Einklemmens.
■ Die Turbobürste vor der Reinigung immer vom Teleskoprohr oder Saugschlauch abziehen.
■ Netzkabel so legen, dass es nicht zur Stolperfalle wird.

Gesundheitsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beeinträchtigungen der Gesundheit führen.

■ Das Gerät nicht benutzen, wenn der Hygiene- oder der Motorschutz-Filter fehlt oder beschädigt ist. Der aufgesaugte Staub kann sonst in das Gerät eindringen und in die Raumluft gelangen.

Brandgefahr!

Das Einsaugen von glühender Asche, brennenden Zigaretten etc. setzt den Filter in Brand.

■ Weder glühende Asche, brennende Zigaretten noch Streichhölzer aufsaugen.

Risiken im Umgang mit dem Akkupack

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Li-Ion-Akku kann zu Verletzungen führen.

Wenn der Akkupack geöffnet oder zerlegt wird, wenn ein beschädigter oder ein anderer als der mitgelieferte Akkupack verwendet wird, kann Elektrolyt auslaufen. Dies kann zu Verätzungen führen, und das Gerät und der Akkupack können beschädigt werden.

■ Nur den mitgelieferten Akkupack verwenden. Diesen nur durch einen Akkupack gleichen Typs ersetzen.
■ Das Gerät nur mit der mitgelieferten Ladestation betreiben.

■ Zum Laden ausschließlich den mitgelieferten Netzadapter verwenden.
■ Den Akkupack niemals öffnen oder zerlegen.
■ Den Akku nicht erhitzen, der direkten Sonne aussetzen, kurzschließen oder durch Verbrennen beseitigen.
■ Ausgelaufene oder beschädigte Akkupacks umgehend aus dem Gerät entfernen. Den Kontakt von Elektrolyt mit Haut, Augen und Schleimhäuten vermeiden.
■ Falls Sie mit Elektrolyt in Kontakt gekommen sind, die betroffene Stelle sofort mit reichlich klarem Wasser abspülen und gegebenenfalls einen Arzt aufsuchen.
■ Wenn der Akkupack defekt ist, diesen umgehend durch einen neuen Original-Akku-pack ersetzen.
■ Falls Sie den Akku-Staubsauger an uns zurückschicken möchten, muss dies grundsätzlich mit eingesetztem Akkupack erfolgen.
■ Der Akkupack darf nicht separat verpackt oder verschickt werden.

■ Bei lithiumhaltigen Altbatterien besteht hohe Brandgefahr. Daher vor der Entsorgung die Pole abkleben, um einen äußeren Kurzschluss zu vermeiden.

■ Batterien und Akkus, die nicht fest im Gerät verbaut sind, vor der Entsorgung entfernen und separat entsorgen.

■ Batterien und Akkus nur in entladenem Zustand abgeben!

■ Wenn möglich, Akkus anstelle von Einwegbatterien verwenden.

! HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Sach- schäden führen.

■ Beim Auspacken keine spitzen Gegenstände verwenden.
■ Niemals sich auf das Gerät setzen oder stellen.
■ Gerät nur mit eingesetztem Motorschutz-Filter benutzen. Der Motorschutz-Filter darf nicht beschädigt sein.

■ Nur die original mitgelieferten Zubehörteile und die genannten Motorschutz-Filter und Hygiene-Filter verwenden.
- Niemals Toner, Gips, Zement, Steinstaub oder Bohrstaub aufsaugen. Das Aufsaugen dieser Materialien verstopft die Filter.
■ Niemals Wasser und andere Flüssigkeiten aufsaugen.
■ Niemals spitze Gegenstände, wie z. B. Glassplitter aufsaugen.
■ Bei frisch schamponiertem Teppich mit dem Absaugen so lange warten, bis das Reinigungsmittel vollständig trocken ist.

■ Den Staubsauger nie direkt neben eine Heizung oder einen Ofen stellen.
■ Den Hygiene-Filter niemals auf einer Heizung oder mit einem Haar- oder Wäsche-trockner etc. trocknen. Der Hygiene-Filter wird dadurch porös und kann beschädigt werden.
■ Zum Waschen der Filter nicht die Waschmaschine oder den Geschirrspüler benutzen.
■ Filter nur an der Raumluft trocknen lassen.
■ Zum Reinigen des Geräts und des Zubehörs keine scharfen Reiniger (Scheuermittel, Verdünnung) verwenden. Diese können die Oberfl äche des Geräts angreifen.

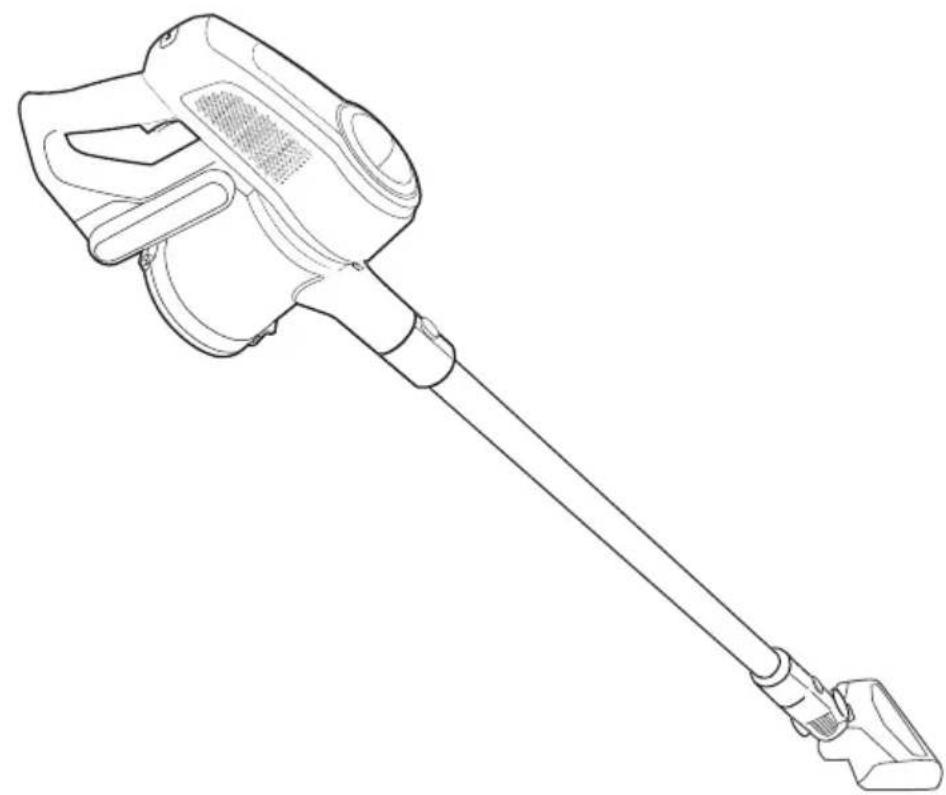

Geräteteile und Düsen

(1) Motorgehäuse

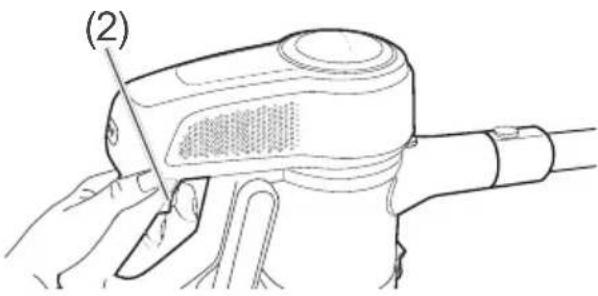

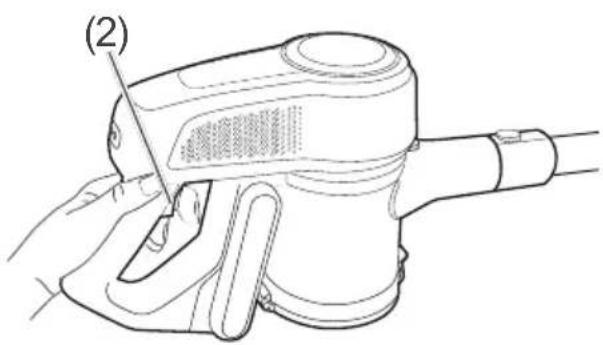

(2) Ein-/Ausschalter
(3) Handgriff
(4) Betriebsanzeige Akku
(5) Ladeanschluss
(6) Akku
(7) Staubbehälter
(8) Saugrohr
(9) Entriegelungstaste für Staubbehälter

(10) Entriegelungstaste Rohr
(11) Rohrverlängerung
(12) Steckernetzteil mit Netz-kabel
(13) Bodendüse
(14) Fugendüse
(15) Möbeldüse

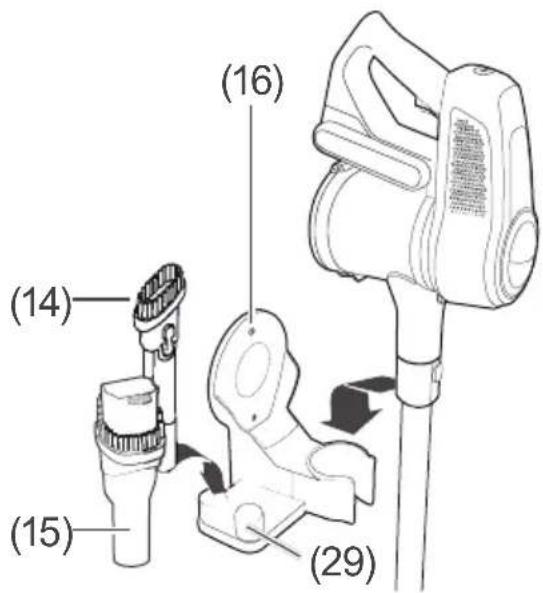

(16) Wandhalterung

Düsen

Zusammen mit dem Staubsauger erhalten Sie verschiedene Düsen, die für unterschiedliche Zwecke be stimmt sind. Jede Düse kann bei Bedarf vor oder während des Saugens auf das Saugrohr (8) oder die Rohrverlängerung (11) gesteckt werden.

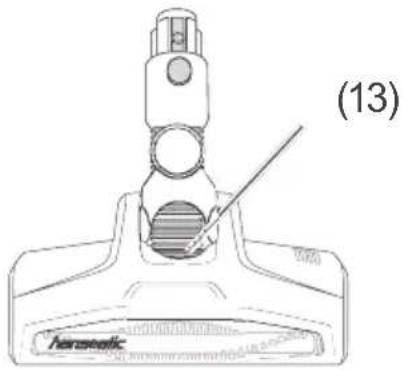

Bodendüse

Mit der Bodendüse (13) werden Sie die meiste Zeit arbeiten, da sie für große ebene Flächen geeignet ist.

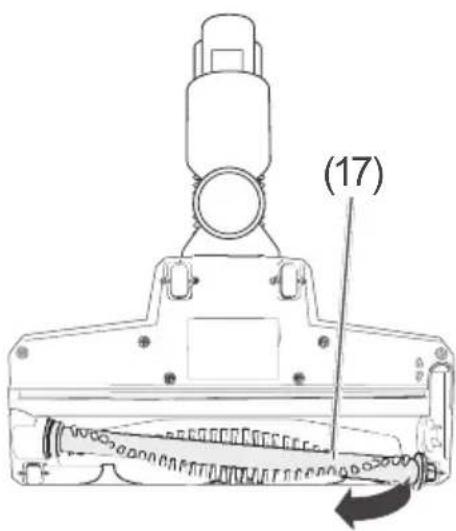

Die rotierende Bürste (17) wird durch den Saug-Luftstrom ange-

trieben. Sie eignet sich besonders für Verschmutzungen wie z. B. Haare und Fäden auf Teppichen und Teppichböden.

Fugendüse

Die Fugendüse (14) eignet sich zum Aussaugen von Stofffalten, Fugen, Ecken und Nischen, die Sie mit der Bodendüse nicht erreichen können.

Möbeldüse

Mit der Möbeldüse (15) können Sie Polstermöbel. Matratzen, Sofas oder kleinere Flächen entstauben.

Inbetriebnahme

Gerät auspacken

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen.

■ Beim Auspacken keine spitzen Gegenstände verwenden.

1. Packen Sie das Gerät aus.
2. Entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.

Wandhalterung anbringen

WARNUNG

Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verletzun- gen führen.

■ Vor dem Bohren von Löchern sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen.

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen.

■ Vor dem Anbringen der Wandhalterung die Wandbeschaffenheit prüfen.

Bevor Sie das Gerät einrichten, sollten Sie die Wandhalterung anbringen.

Schrauben und Dübel

Sie benötigen:

-2 Rundkopfschraube
- 2 passende Dübel

Werkzeuge und Hilfsmittel

Sie benötigen:

– Schraubendreher
– Bohrmaschine mit Bohrer, passend zur Wandbeschaffenheit
- Maßband/Zollstock
- Wasserwaage
- Bleistift

Das obere Bohrloch muss mindestens 95 cm vom Boden entfernt sein.

1. Zeichnen Sie mit dem Bleistift zunächst eine senkrechte Hilfslinie an die Wand. Benutzen Sie dazu am besten die Wasserwaage.
2. Zeichnen Sie die Bohrlöcher an. Das obere Bohrloch muss sich in einer Höhe von mindestens 95 cm über dem Boden befinden; der Abstand zwischen den Bohrlöchern beträgt 10,5 cm.
3. Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser, der zu den Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.
5. Befestigen Sie die Wandhalterung mit den beiden Schrauben an der Wand.

Akku laden

Laden Sie den Akku beim ersten Mal voll auf. Die normale Ladezeit des Akkus beträgt 4-5 Stunden. Um die Lebensdauer des Akkus zu verbessern, lassen Sie ihn im Betrieb völlig entladen, d.h. nutzen Sie das Gerät, bis es zum Stillstand kommt.

Um eine Tiefenentladung zu verhindern, laden Sie den Akku alle 3 Monate auf, auch wenn Sie das Gerät in dieser Zeit nicht benötigen.

1. Stecken Sie am Akku den Stecker des Steckernetzteils (12) in den Ladeanschluss (5) für das Ladekabel.
2. Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Schutzkontakt-Steckdose. Die Betriebsanzeige (4) des Akkus leuchtet rot.
3. Wenn der Akku geladen ist (Betriebsanzeige leuchtet grün), ziehen Sie den Stecker des Steckernetzteils (12) aus dem Ladeanschluss (5) für das Ladekabel.

Gerät vorbereiten

1. Stecken Sie den Akku (6) auf den Griff des Geräts. Achten Sie dabei darauf, dass die Führungsschienen (18) am Gerät in die Führungsschienen (19) am Akku (6) gleiten.

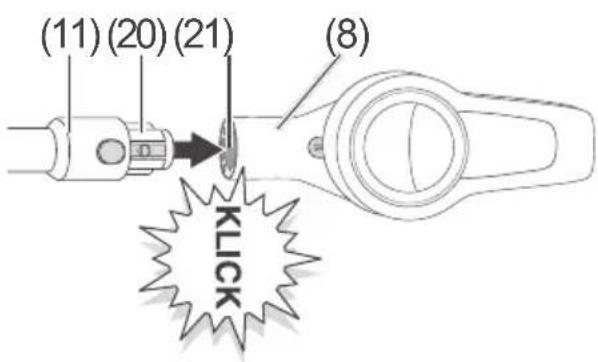

1. Stecken Sie den Stecker (20) an der Rohrverlängerung (11) in die Öffnung (21) am Saugrohr (8).

Achten Sie dabei darauf, dass die Steckerpins (22) in die Öffnungen (23) gleiten.

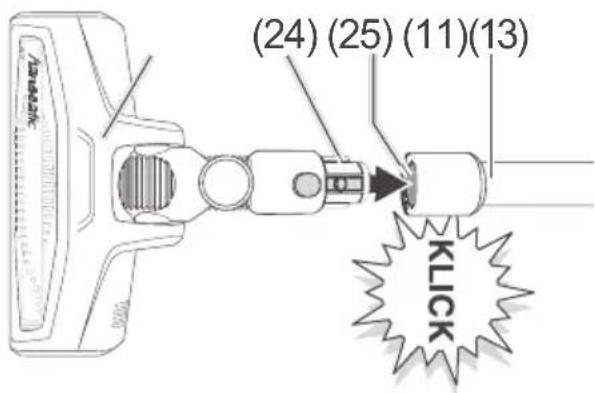

1. Wählen Sie die gewünschte Düse aus, z. B. die Bodendüse (13), und stecken Sie den Stecker (24) der Bodendüse (13) in die Öffnung (25) an der Rohrverlängerung (11). Achten Sie dabei darauf, dass die Steckerpins (22) in die Öffnungen (23) gleiten.

Sie können alle Düsen auch direkt auf das Gerät aufstecken.

Alle Filter sind werkseitig bereits ein ge legt. Ihr Staubsauger ist nun einsatzbereit.

Bedienung

Sie können das Gerät nutzen, wenn

– Sie das Kapitel „Sicherheit“ gelesen haben, insbesondere die Sicherheitshinweise (siehe Seite DE-4).
– es eingerichtet ist, wie im Kapitel „Inbetriebnahme“ beschrieben (siehe Seite DE-13).

Boden saugen

WARNUNG

Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen oder zum Tod führen.

■ Weder glühende Asche, brennende Zigaretten oder Streichhölzer, noch spitze Gegenstände, Glassplitter sowie Wasser oder andere Flüssigkeiten aufsaugen. Glühende Asche, brennende Zigaretten etc. setzen den Filter in Brand, Feuchtigkeit kann zum Kurzschluss führen, spitze Gegenstände beschädigen den Filter und können zum Kurzschluss führen.

VORSICHT

Gesundheitsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- einträchtigungen der Ge- sundheit führen.

■ Das Gerät nicht benutzen, wenn der Hygiene- oder der Motorschutz-Filter fehlt oder beschädigt ist. Der aufgesaugte Staub kann sonst in das Gerät eindringen und in die Raumluft gelangen.

HINWEIS

Beschädigungsgefahr! Das Aufsaugen ungeeigneter Materialien verstopft die Filter und kann zu Beschädigungen des Geräts führen.

■ Niemals Toner, Gips, Zement, Steinstaub oder Bohrstaub aufsaugen.

1. Drücken Sie den Ein-/Ausschalter (2), um das Gerät einzuschalten. Das Gerät startet mit Saugkraftstufe I.

2. Zum Saugen ziehen und schieben Sie die Düse über die Fläche. Um die Ecken besser zu erreichen, drehen Sie die Rohrverlängerung (11) etwas. Hierdurch stellt sich die Düse schräg.

In seltenen Fällen kann es anfangs zu einem pfeifenden Geräusch kommen. Dies ist keine Fehlfunktion und verstummt nach einiger Zeit.

Saugkraft einstellen

Das Gerät verfügt über zwei Saugkraftstufen. Die Saugkraftstufe stellen Sie mit dem Saugkraftstufenschalter (26) ein.

- Drücken Sie den Saugkraftstufenschalter (26) - einmal, um von Saugkraftstufe I auf Saugkraftstufe II umzuschalten; - ein weiteres Mal, um von Saugkraftstufe II wieder auf Saugkraftstufe I umzuschalten.

Düsen benutzen

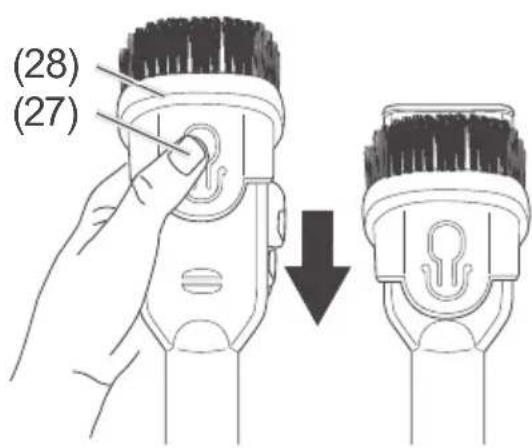

Die Fugendüse und die Möbeldüse können Sie auch als Pinseldüsen benutzen.

• Um die Möbeldüse (15) oder die Fugendüse (14) als Pinseldüse zu benutzen, drücken Sie die Arretierung (28), und schieben Sie den Aufsatz (27) nach oben.
• Um die Möbeldüse (15) oder die Fugendüse (14) zum Absaugen z. B. von Polstermöbeln zu benutzen, drücken Sie die Arretierung (28), und schieben Sie den Aufsatz (27) nach unten.

Saugen beenden

- Drücken Sie den Ein-/Ausschalter (2), um das Gerät auszuschalten.

Abstellen/Aufbewahren

- Zum Abstellen und Aufbewahren hängen Sie das Gerät wie gezeigt in die Wandhalterung (16). Stecken Sie die Fugendüse (14) und die Möbeldüse (15) auf die dafür vorgesehenen Aufsätze (29).

Pflege und Wartung

VORSICHT

Gesundheitsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- einträchtigungen der Ge- sundheit führen.

■ Den Staubbehälter nicht in geschlossenen Räumen entleeren. Zum Entleeren des Staubbehälters auf den Balkon gehen, oder den Staubbehälter im Freien direkt über der Mülltonne entleeren.

Staubbehälter entleeren

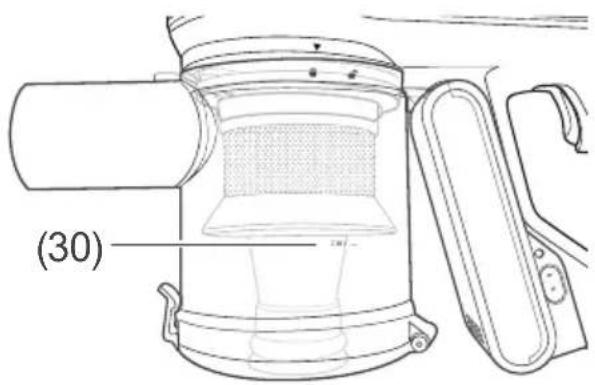

Spätestens wenn der Staub im Staubbehälter die Markierung "Full" (30) erreicht, sollten Sie den Staubbehälter entleeren.

1. Entfernen Sie zunächst den Akku (6). Drücken Sie dabei die Arretierung (31) am Akku (6).

2. Halten Sie das Gerät mit dem Staubbehälter so über einen Mülleimer, dass der Staubbehälterboden zum Mülleimer zeigt.

1. Drücken Sie die Verriegelungstaste (32) am Staubbehälterboden (33). Der Staubbehälterboden (33) klappt nach unten, und der Staub fällt in den Mülleimer.

2. Wenn der Stausbehälter leer ist, klappen Sie den Staubbehälterboden (33) zurück. Die Verriegelung rastet hörbar ein.

Staubfilter reinigen/wechseln

WARNUNG

Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Wechseln oder Reinigen des Motorschutz-Filters den Netzstecker immer aus der Steck-dose ziehen.

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen.

■ Immer die zum Gerät passenden Filter verwenden, da nur so die einwandfreie Funktion des Staubsaugers gewährleistet ist.

• Niemals ohne oder mit beschädigtem Filter saugen. Der aufgesaugte Staub würde in das Gerät eindringen und den Motor beschädigen.
  ■ Zum Waschen der Filter nicht die Waschmaschine oder den Geschirrspüler verwenden.

Der Staubfilter sollte regelmäßig gereinigt werden. Nur wenn er beschädigt sein sollte oder nicht mehr ausreichend gereinigt werden kann, muss er gegen einen neuen ausgetauscht werden.

1. Entfernen Sie zunächst den Akku (6).

1. Drücken Sie die Entriegelungstaste (9) für den Staubbehälter (7).

2. Drehen Sie den Staubbehälter (7) im Uhrzeigersinn, bis das Symbol ▼ unter dem Keil-symbol ▼ steht, und nehmen Sie den Staubbehälter (7) ab.

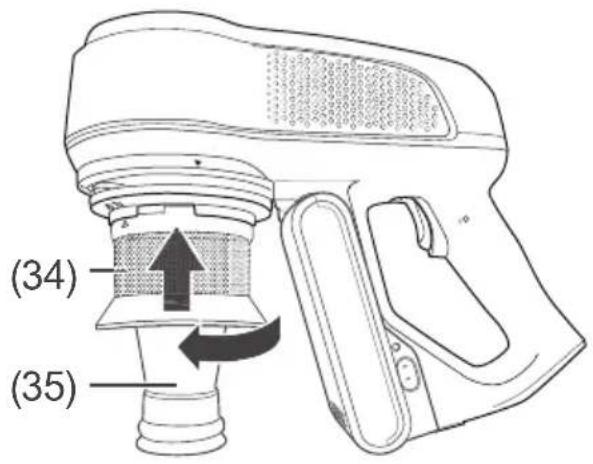

1. Drehen Sie den Staubfilter (34) gegen Uhrzeigersinn, bis das Symbol ⚙ über dem Keilsymbol ▼ steht, und nehmen Sie den Staubfilter (34) ab.
2. Waschen Sie den Staubfilter unter fließendem Wasser aus.

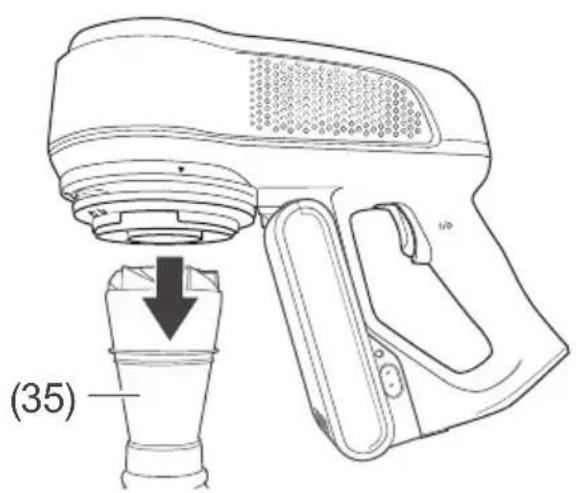

1. Ziehen Sie den Saugstutzen (35) ab, und waschen Sie

ihn unter fließendem Wasser aus.

1. Lassen Sie den Staubfilter (34) und den Saugstutzen (35) vollständig durchtrocknen.

1. Setzen Sie den Saugstutzen (35) und Staubfilter (34) wieder in den Staubsauger ein, und drehen Sie den Staubfilter (34) im Uhrzeigersinn, bis das Symbol ⚙ über dem Keil-symbol ▼ steht.
2. Setzen Sie den Staubbehälter (7) wieder auf, und drehen Sie ihn gegen den Uhrzeigersinn, bis das Symbol 🔍 unter dem Keilsymbol ▼ steht.

Hygiene-Filter reinigen/wechseln

WARNUNG

Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Wechseln oder Reinigen des Hygiene-Filters immer den Netzstecker aus der Steckdose ziehen.

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Be- schädigungen führen.

■ Gerät nur mit eingebauten Filtern benutzen.
■ Hygiene-Filter niemals auf einer Heizung oder mit einem Haar- oder Wäsche-trockner, etc. trocknen. Er wird dadurch porös und kann beschädigt werden.
■ Zum Waschen des Hygiene-Filters nicht die Waschmaschine verwenden.
■ Hygiene-Filter nur an der Raumluft trocknen lassen.

Der Hygiene-Filter sollte regelmäßig gereinigt werden.

Wenn sich Geruchsbildung durch das Reinigen nicht beseitigen lässt oder der Filter zu stark verschmutzt ist, muss er ausge- tauscht werden.

1. Entfernen Sie zunächst den Akku (6).

1. Heben Sie den Hygiene-Filter (36) an der Filterabdeckung (37) heraus.

1. Drehen Sie die Filterabdeckung (37) gegen den Uhrzeigersinn, und nehmen Sie sie vom Hygiene-Filter (36) ab.
2. Spülen Sie den Hygiene-Filter (36) und die Filterabdeckung (37) nur mit klarem Wasser ab oder klopfen Sie ihn aus bzw. reinigen Sie ihn mit Druckluft. Verwenden Sie auf keinen Fall Reinigungs- oder Spülmittel zum Reinigen des Hygiene-Filters (36).
3. Lassen Sie den Hygiene-Filter (36) und die Filterabdeckung (37) vollständig durchtrocknen.

1. Setzen Sie die Filterabdeckung (37) wieder auf den Hygiene-Filter (36) auf, und drehen Sie sie im Uhrzeigersinn fest.

1. Setzen Sie den Hygiene-Filter (36) mit Filterabdeckung (37) wieder ein. Achten Sie dabei darauf, dass die Aussparung (38) in der Filterabdeckung (37) in den Vorsprung (39) am Gerätegehäuse eingreift.

Die Artikelnummer zum Nachbestellen von Staub- und Hygiene-Filter fi nden Sie im Kapitel „Service“ auf Seite DE-29.

Gerät reinigen

WARNUNG

Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu schweren Verletzungen oder zum Tod führen.

■ Vor jeder Reinigung des Geräts den Akku entfernen.
■ Darauf achten, dass kein Wasser in das Gerät eindringt.
■ Gerät niemals in Wasser tauchen.
■ Akku erst wieder einsetzen, wenn alle Teile des Geräts vollkommen trocken sind.

HINWEIS

Beschädigungsgefahr! Unsachgemäßes Reinigen des Geräts kann die Oberfl ä- che angreifen.

■ Zum Reinigen des Geräts keine scharfen Reiniger (Scheuermittel, Verdünnung) verwenden.

- Wischen Sie bei Bedarf – das Gehäuse, – das Zubehör mit einem feuchten Tuch ab. Dabei darf keine Flüssigkeit in den Staubsauger gelangen.

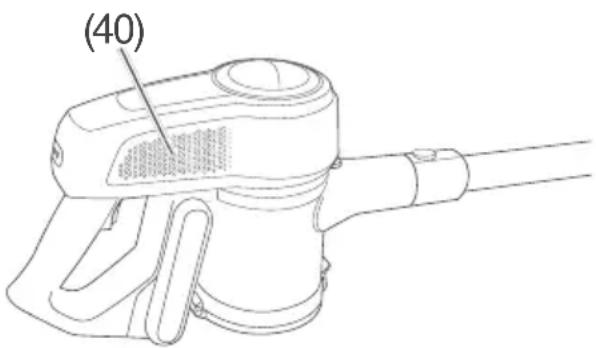

- Säubern Sie den Abluftauslass (40) an der rechten Seite des Geräts von Zeit zu Zeit mit einer weichen Bürste.

Bodendüse reinigen

VORSICHT

Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ver- letzungen führen.

• Niemals in sich bewegen- de Teile des Geräts und des Zubehörs, z. B. die Boden- düse, fassen. Es besteht die Gefahr des Einklemmens.
  ■ Die Bodendüse vor der Reinigung immer vom Teleskoprohr oder Saugschlauch abziehen.

- Saugen Sie gelegentlich die Unterseite der Bodendüse (13) mit der Fugendüse (14) ab.

Wenn die Bodendüse nicht mehr richtig funktioniert:

1. Ziehen Sie die Bodendüse (13) von der Rohrverlängerung (11) bzw. vom Saugrohr (8) ab.

1. Schieben Sie den Schieber (41) an der Unterseite der Bodendüse (13) in die „Offen"-Position (in Richtung des Symbols 📞).

1. Entfernen Sie den Verschluss- riegel (42).

1. Entnehmen Sie die Bürste (17).
2. Entfernen Sie Fusseln und Haare von der Bürste (17).
3. Setzen Sie die Bürste (17) und den Verschlussriegel (42) wieder ein, und schieben Sie den Schieber (41) in die "Geschlossen"-Position (in Richtung des Symbols 🔒).

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung beseitigen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut- zerinGefahrbringen.NurautorisierteFachkräftedürfendiese Reparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps
Gerät arbeitet nicht.	Gerät nicht eingeschaltet. Gerät einschalten.
Gerät schaltet sich selbsttätig aus.	Bürste/Düse verstopft. Gerät ausschalten, Bürste/Düse säubern.
	Staubfilter verstopft. Überhitzungsschutz wurde aktiviert. Gerät ausschalten, Gerät mindestens 1/2 Stunde abkühlen lassen und Motorschutz-Filter reinigen.
	Rohrverlängerung verstopft. Gerät ausschalten, Rohrverlängerungauf Verstopfung prüfen und ggf. säubern.

Problem Mögliche Ursache Lösungen, Tipps
Saugleistung ist schwach.	Düse sitzt nicht richtig. Düse	korrekt aufsetzen.
	Gegenstand verstopft die Düse.	Gerät ausschalten, Rohrverlängerung auf Verstopfung prüfen. Gegenstand entfernen.
	Filter sind nicht richtig eingesetzt oder verschmutzt.	Filter richtig einsetzen bzw. reinigen.
Staub tritt aus dem Gerät aus.	Filter sind nicht richtig eingesetzt oder verschmutzt.	Filter richtig einsetzen bzw. reinigen.

In seltenen Fällen kann es anfangs zu einem pfeifenden Geräusch kommen. Dies ist keine Fehlfunktion und verstummt nach einiger Zeit.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung/Zubehör Bestellnummer
Hanseatic Staubsauger VC-PD510-1 2008 2614
1× Hygiene-Filter 2593 2449
1× Li Ionen-Batterie 2AH 5275 1953

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an die Firma Hermes Fulfilment GmbH:

Tel. [phone]

Montag – Donnerstag 8 – 15 Uhr, Freitag 8 – 14 Uhr

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fach gerech te Benutzung im Haushalt verantwortlich. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Batterien und Akkus

Das nebenstehende Symbol bedeutet, dass Batterien und Akkus nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Verbraucher sind gesetzlich verpflichtet, alle Batterien und Akkus, egal, ob sie Schadstoffe*) enthalten oder nicht, bei einer

Sammelstelle ihrer Gemeinde/ihres Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung sowie einer Wiedergewinnung von wertvollen Rohstoffen wie z. B. Kobalt, Nickel oder Kupfer zugeführt werden können.

Die Rückgabe von Batterien und Akkus ist unentgeltlich.

Einige der möglichen Inhaltsstoffe wie Quecksilber, Cadmium und Blei sind giftig und gefährden bei einer unsachgemäßen Entsorgung die Umwelt. Schwermetalle z. B. können gesundheitsschädigende Wirkungen auf Menschen, Tiere und Pflanzen haben und sich in der Umwelt sowie in der Nahrungskette anreichern, um dann auf indirektem Weg über die Nahrung in den Körper zu gelangen.

Bei lithiumhaltigen Altbatterien besteht hohe Brandgefahr. Daher muss auf die ordnungsgemäße Entsorgung von lithiumhaltigen Altbatterien und -akkus besonderes Augenmerk gelegt werden. Bei falscher Entsorgung kann es außerdem zu inneren und äußeren Kurzschlüssen durch thermische Einwirkungen (Hitze) oder mechanische Beschädigungen

kommen. Ein Kurzschluss kann zu einem Brand oder einer Explosion führen und schwerwiegende Folgen für Mensch und Umwelt haben. Kleben Sie daher bei lithiumhaltigen Batterien und Akkus vor der Entsorgung die Pole ab, um einen äußeren Kurzschluss zu vermeiden.

Batterien und Akkus, die nicht fest im Gerät verbaut sind, müssen vor der Entsorgung entfernt und separat entsorgt werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben!

Verwenden Sie wenn möglich Ak- kus anstelle von Einwegbatterien.

*) ge kenn zeich net mit:

Cd = Cadmium

Hg = Quecksilber

Pb = Blei

Verpackung

Unsere Verpackungen wer den aus um welt freund- lichen, wiederverwertba- ren Materialien hergestellt:

– Außenverpackung aus Pappe

– Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS)

– Folien und Beutel aus Polyäthylen (PE)

- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzu-bewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Entsorgen Sie die Verpackung umweltfreundlich.

Technische Daten

Hersteller	hanseatic
Gerätebezeichnung Staubsauger
Modell VC-PD510-1
Bemessungsleistung	120
Netzanschluss 100-240 V~ / 50/60 Hz
Betriebsspannung 21,6 V
Akku-Typ Li Ionen T-DC38L
Ladegerät ZD12D250060EU
Schutzklasse II
Gewicht (zusammengebaut) ca.	2,47 kg
Bestellnummer	2008 2614

Hinweis: Der Staubsauger wurde als Universalstaubsauger getestet.

hanseatic

VC-PD510-1
