BEDIENUNGSANLEITUNG GZ-44 Guzzanti

Beschreibung des Gerätes

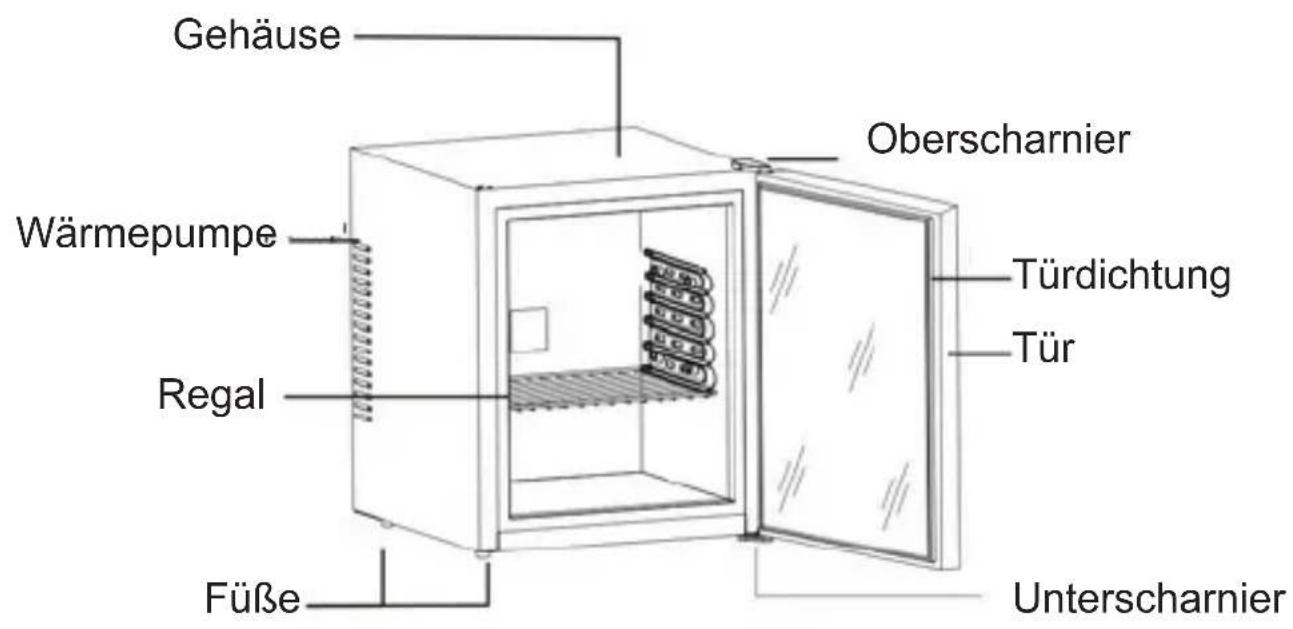

Minibar 28

Gehäuse Wärmepumpe Regal Füße Oberscharnier Türdichtung Tür Unterscharnier

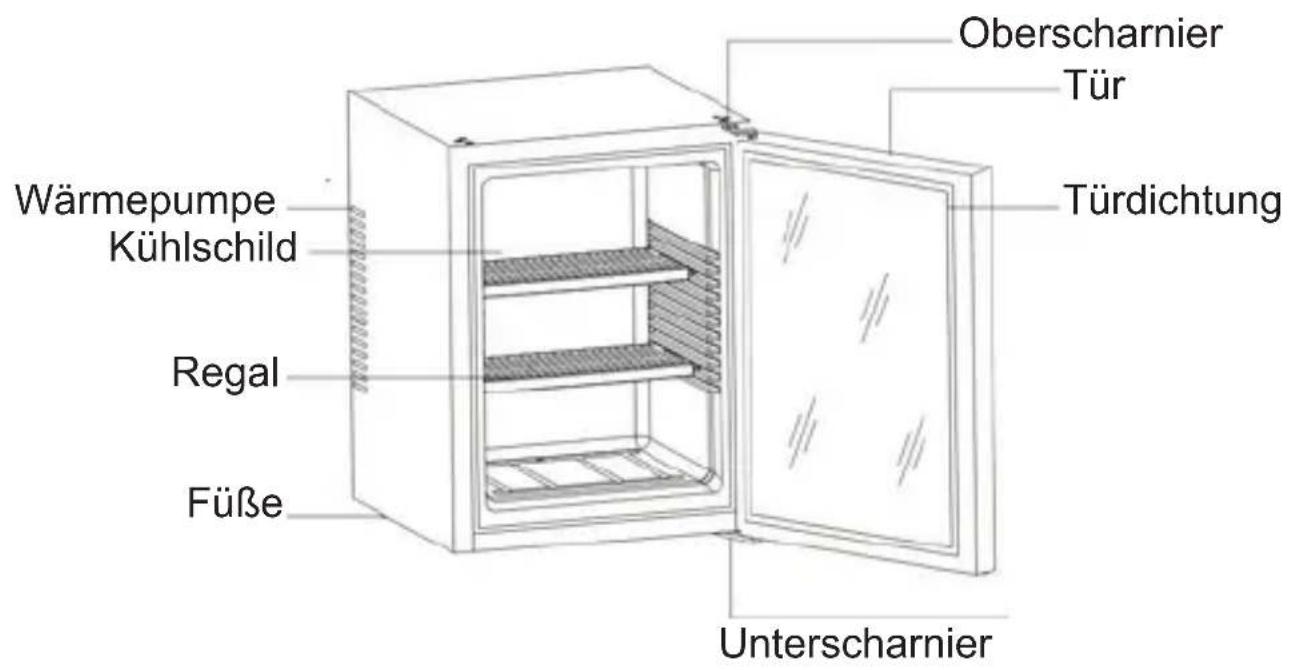

Minibar 40

Wärmepumpe Kühlschild Regal Füße Oberscharnier Tür Türdichtung Unterscharnier

Beschreibung der Gerätefunktionen

1. Das Gerät ist ausschließlich zur Verwendung im Innenraum bestimmt.
2. Das Gerät eignet sich nicht zum Einfrieren von Lebensmitteln.
3. Wir empfehlen Ihnen, die Temperatur auf den Wert von 12 °C einzustellen.
4. Die Verteilung von Gestellen, die im Herstellungsprozess durchgeführt wurde, garantiert die effektivste Energienutzung des Gerätes.
5. Wir empfehlen Ihnen folgende Verteilung von Gestellen, um die Energie am effektivsten zu nutzen.

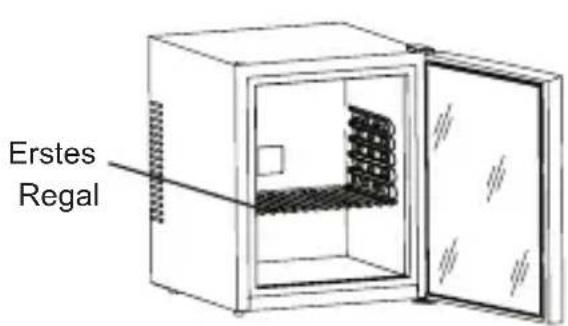

Erstes Regal

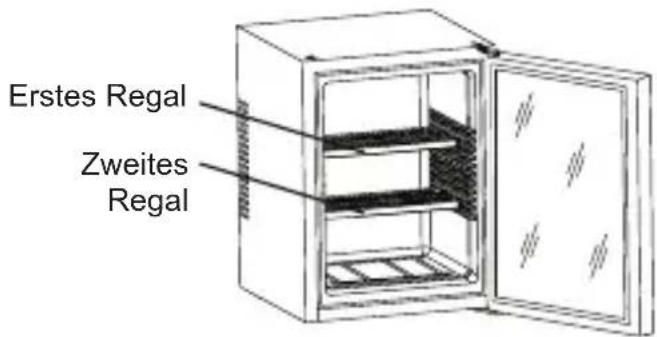

Erstes Regal Zweites Regal

1. Wenn die Umgebungstemperatur von 25 °C ist und das Gerät leer ist, dauert die Temperatursenkung im Gerät von 25 °C auf 12 °C ungefähr 3,5 Stunden.
2. Wir empfehlen Ihnen, die Temperatur im Innenraum des Gerätes auf den Wert von 12 °C einzustellen. Der Energieverbrauch ist in der folgenden Tabelle angegeben. Wenn die eingestellte Temperatur höher als 12 °C ist, ist der Energieverbrauch niedriger. Wenn die eingestellte Temperatur niedriger als 12 °C ist, ist der Energieverbrauch höher.

Modell Energieverbrauch
GZ-28 0,356 kWh	/ 24 Stunden
GZ-44 0,444 kWh	/ 24 Stunden

Bedienung

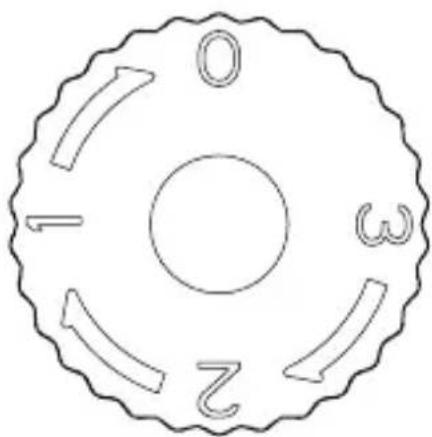

Einstellung von Temperatur

0 1 ω 2

Bedienung des Temperaturreglers

• Ihr Gerät verfügt nur über einen Temperaturregler.
  Der Temperaturregler befindet sich im oberen Teil des Kühlraumes.
• Stellen Sie die Temperatur im Kühlschrank je nach Raumtemperatur oder Verwendungszweck ein.
  • Die Temperatur kann von „0“ bis „3“ eingestellt werden.

Bedienungshinweise

• Stellen Sie das Gerät so, dass der Netzstecker leicht erreichbar bleibt.
• Das Gerät muss sich außerhalb direkter Sonnenstrahlung befinden.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen.
• Das Gerät darf nicht direkt auf dem Fußboden stehen. Verwenden Sie ein passendes Gestell.

Wichtige Hinweise

• Das Gerät arbeitet am besten bei Raumtemperatur zwischen 20 und 25 °C. Wir empfehlen Ihnen, den Kühlschrank auszuschalten, wenn die Raumtemperatur unter 10 °C sinkt.
• Lassen Sie das Gerät nach dem Anschließen ans Stromnetz 2 bis 3 Stunden kühlen, erst dann füllen Sie es mit Getränken.
• Bei diesem Gerätetyp ist die Ventilation sehr wichtig. Bei schlechter Ventilation kann es zur Beschädigung der Leiterplatte kommen. . Außerdem verkürzt sich die Lebensdauer des Gerätes.
• Falls es zum Auslauf von Flüssigkeit aus dem Gerät kommt (das erkennen Sie an einem unangenehmen Gestank), machen Sie folgendes:

A: Schalten Sie sofort das Gerät aus.

B: Lüften Sie das Zimmer gründlich aus.

C: Kontaktieren Sie den Kundendienst.

- Der Kühlschrank ist mit einem automatischen Abtausystem ausgestattet, deshalb ist es nicht notwendig, das Gerät manuell abzutauen.

Stromversorgung

• Der Kühlschrank muss an eine richtig geerdete Steckdose gemäß gültigen Ortsvorschriften angeschlossen werden.
• Die notwendige Spannung und Frequenz finden Sie auf dem Typenschild (das Typenschild befindet sich auf der Seite des Kühlschranks).

Hinweise zur Installation

Bei Installation dieses Kühlschrank-Modells achten Sie auf eine gute Ventilation und behalten Sie folgende Hinweise:

• Für eine gute Ventilation sind mindestens 200 cm ^3 notwendig.
• Der Abstand zwischen der Wand und dem Kühlschrank muss mindestens 20 mm betragen.
• Der Abstand zwischen dem Boden des Gerätes und dem Fußboden bzw. Gestell muss mindestens 50 mm betragen, damit die Luft dazwischen strömen kann.
• An der Ventilation muss sich das ganze Kühlsystem beteiligen.

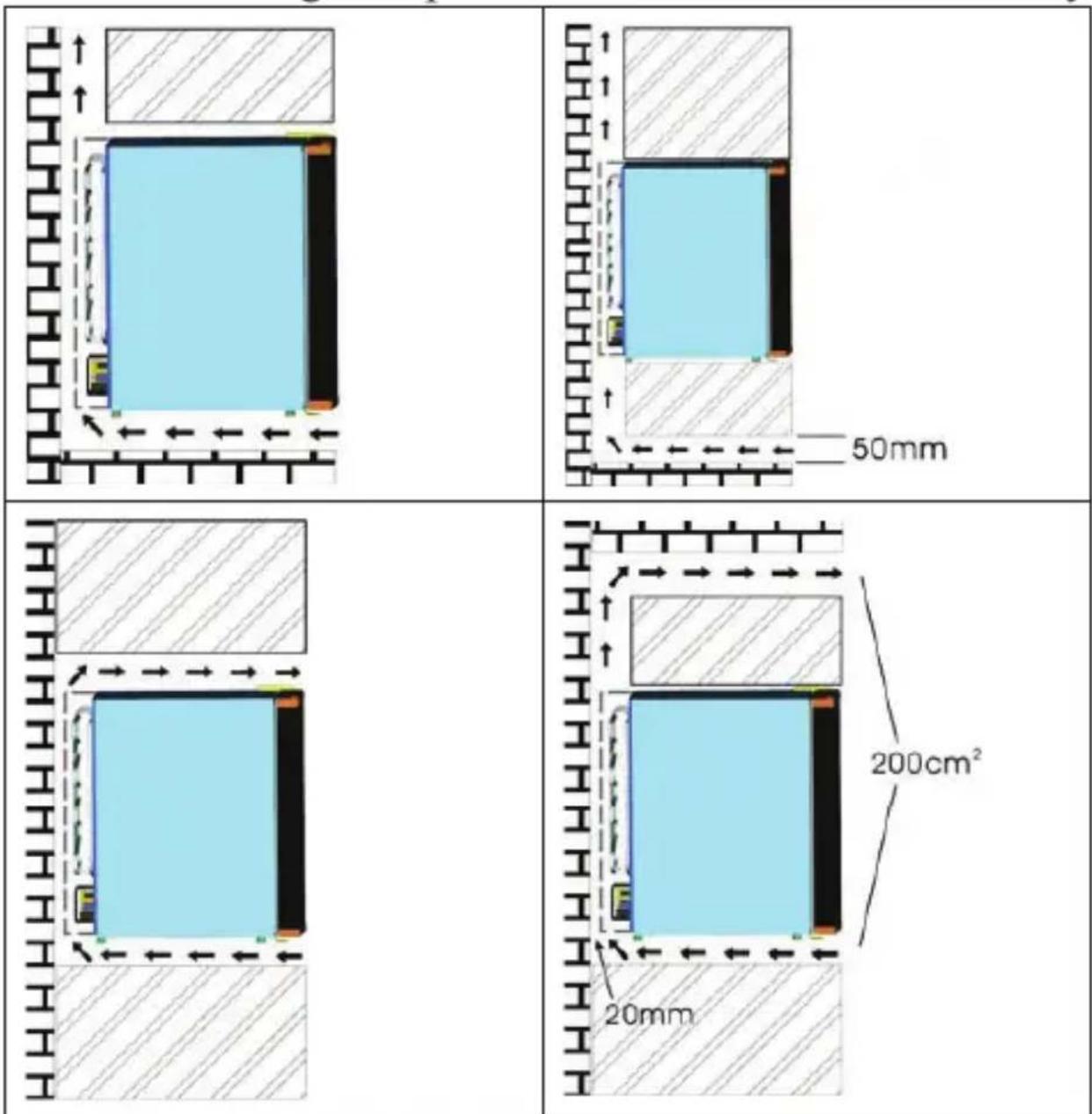

  • Folgende Bilder veranschaulichen Möglichkeiten von Installation:

50mm 200cm² 20mm

Türanschlagwechsel

Die Tür des Kühlschranks kann sowohl nach links als auch nach rechts geöffnet werden. Der Hersteller hat die Tür so eingestellt, dass sie sich nach rechts öffnet. Wenn Sie die Öffnungsrichtung ändern wollen, gehen Sie nach folgenden Hinweisen vor.

Alle Scharniere können für beide Öffnungsrichtungen verwendet werden. Nur die Modelle MINIBAR 28 und MINIBAR 40 verlangen ein zusätzliches linkes Oberscharnier. Dieses Scharnier finden Sie im mitgelieferten Zubehör-Paket.

• Lockern Sie die Schrauben des rechten Scharniers.
• Nehmen Sie das Scharnier ab (Ober- und Unterscharnier).
• Installieren Sie die Tür in richtige Position mit Scharnieren und befestigen Sie sie mit Schrauben.

Beseitigung möglicher Probleme

Problem Mögliche	Ursache
Der Kühlschrank funktioniert nicht.	Keine Stromversorgung. Ausgeschaltete oder defekte Sicherung.
Der Kühlschrank kühlt nicht ausreichend.	Die Raumtemperatur ist höher als üblicherweise. Häufiges Türöffnen. Die Tür ist nicht vollständig geschlossen. Der Temperaturregler ist falsche eingestellt. Unpassende Türdichtung. Zu wenig Freiraum für ausreichende Ventilation. Ungeeignete Spannung.
Die Beleuchtung funktioniert nicht.	Keine Stromversorgung. Ausgeschaltete oder defekte Sicherung. Defekte LED-Beleuchtung.
Vibrationen. Überprüfen Sie, ob das Gerät gerade steht.
Die Tür lässt sich nicht richtig schließen.	Der Kühlschrank steht nicht gerade. Falsch installierte Tür. Schmutzige Dichtung. Regale oder Boxen in falscher Position.

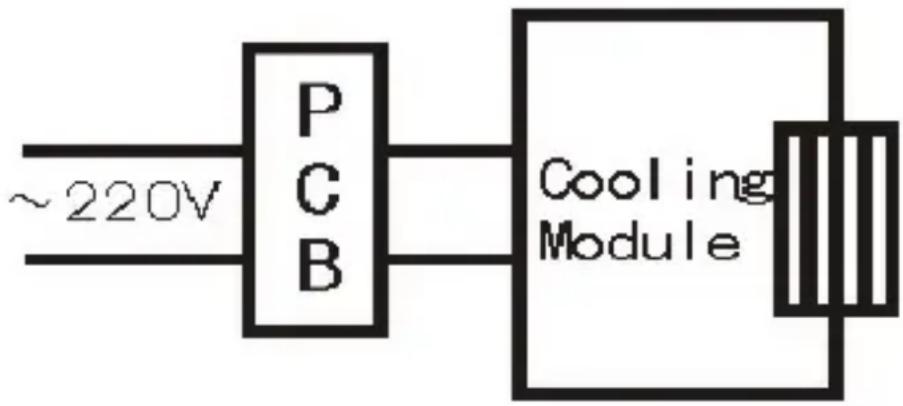

Elektrisches Schema

~220V PCB Cooling Module

• Der Kühlschrank sollte auf der kühlsten Stelle im Zimmer stehen, fern von Wärmequellen und direkter Sonnenstrahlung.
  • Die Überlastung des Kühlschranks hat negative Wirkung auf das thermoelektrische Kühlsystem.
• Öffnen Sie die Tür nicht so oft, nehmen Sie so viel Lebensmittel auf einmal heraus, wie nur möglich, und schließen Sie schnell die Tür.
• Bei thermoelektrischen Geräten dauert es lange, bis die eingestellte Innentemperatur nach dem häufigen Öffnen und Schließen der Tür wieder erreicht wird. Man muss oft lange warten, bis die gewünschte Temperatur nach einem lange dauernden Öffnen der Tür wiederherstellt wird. Dies ist bei diesem Gerätetyp normal.
  • Die Technologie der Wärmepumpe ist sehr ökonomisch und energiesparend. Außerdem ist sie umweltfreundlich, weil bei dieser Technologie auf die Verwendung von FCKW verzichtet wurde.

Technische Daten

Volumen (Liter) MINIBAR 28 MINIBAR 40
Spannung (V) 220-240 / 120
Frequenz (Hz) 50-60
Nominalleistung (W) 65 65
Maße (mm) 380 x 380 x 470 435 x 403 x 545
Packung (mm) 460 x 430 x 520 495 x 455 x 590
Nettogewicht (kg) 10.5 12
Bruttogewicht (kg) 12.5 14
Genehmigung CCC/CB/CE/EMC & LVD

Benutzerhinweise zur Entsorgung von elektrischen und elektronischen Altgeräten (im Haushalt)

Dieses Symbol auf Produkten oder in begleitenden Dokumenten besagt, dass elektrische und elektronische Altgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Bringen Sie diese Altgeräte zu den eigens vom Staat eingerichteten Sammelstellen, wo sie kostenlos angenommen und ökologisch entsorgt werden. Alternativ in einigen Ländern können Sie die Altgeräte Ihrem lokalen Fachhändler beim Kauf eines neuen äquivalenten Produktes zurückgeben.

Durch die sachgemäße Entsorgung dieses Produktes helfen Sie bei der Vermeidung möglicher Umwelt- und Gesundheitsgefahren durch unkontrollierte Entsorgung.

Weitere Hinweise zur Entsorgung erhalten Sie bei Ihrer Ortsverwaltung, dem Entsorgungsunternehmen oder Ihrem Fachhändler.

Eine unsachgemäße Entsorgung dieser Art von Müll kann gemäß den nationalen Vorschriften bestraft werden.

Für Unternehmen in den EU-Ländern

Wenn Sie elektrische und elektronische Altgeräte entsorgen wollen, verlangen Sie erforderliche Informationen von Ihrem Fachhändler oder Lieferanten.

Hinweise zur Entsorgung in anderen Ländern außerhalb der EU

Dieses Symbol gilt nur in der EU.

Wenn Sie dieses Gerät entsorgen wollen, verlangen Sie erforderliche Informationen über die sachgemäße Entsorgung von Ihrer Ortsverwaltung oder Ihrem Fachhändler.

Indication of Parts

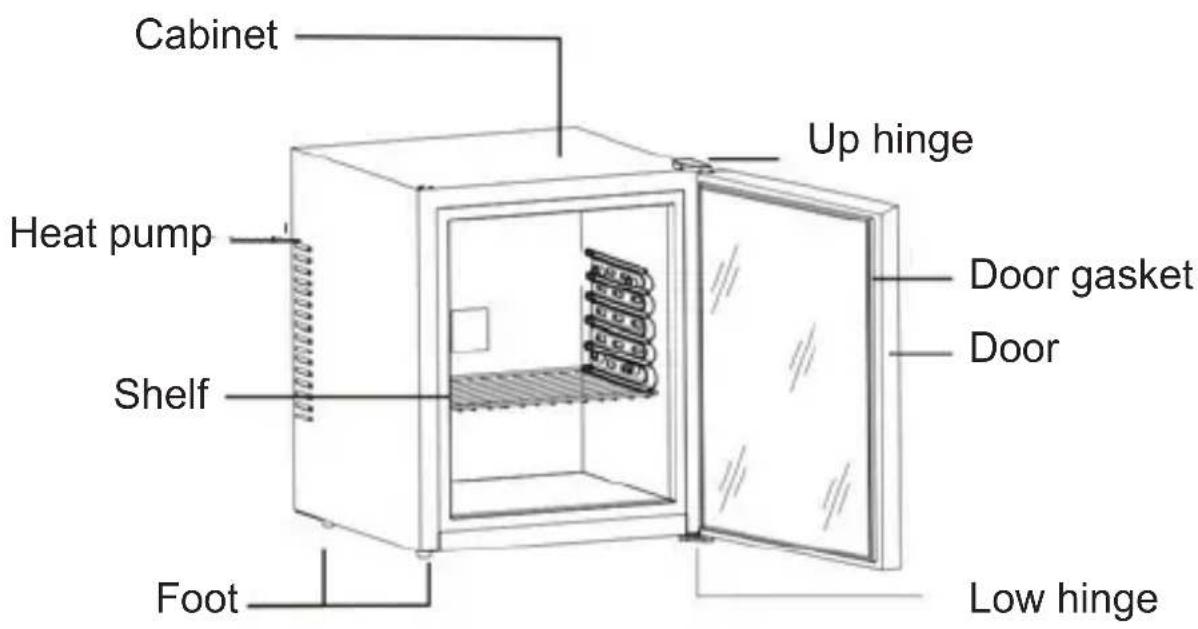

Minibar 28

Cabinet Up hinge Heat pump Shelf Foot Door gasket Door Low hinge

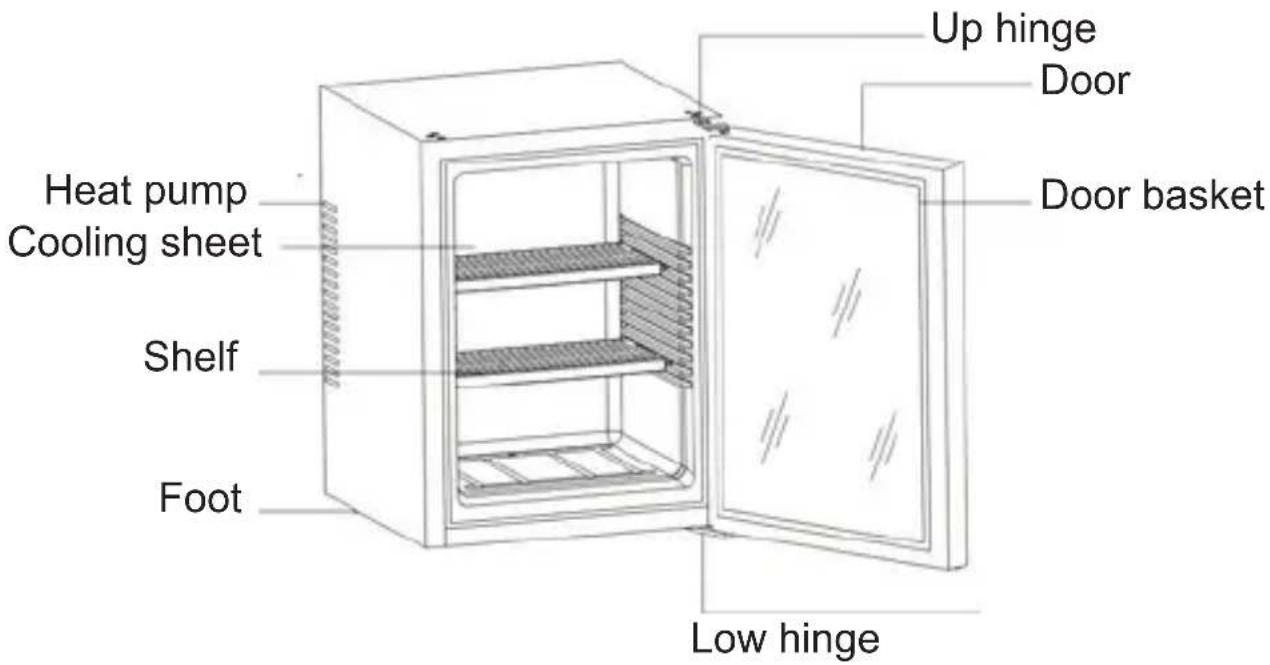

Minibar 40

Up hinge Door Door basket Heat pump Cooling sheet Shelf Foot Low hinge
