Produkttyp	Strand- und Transportliege
Modell	IAN 282395
Marke	CRIVIT
Gewicht	ca. 4,35 kg
Abmessungen (L x B x H)	ca. 147 x 67 x 58 cm
Maximale Belastung (als Liege)	100 kg
Maximale Nutzlast (als Transporthilfe)	20 kg
Verstellbare Rückenlehne	5 Stufen
Sonnendach	Ja, abnehmbar
Material Gestell	Stahl
Material Bezug	Polyester
Montage erforderlich	Ja, teilweise
Lieferumfang	Hauptgestänge, Fußrahmen, Sonnendach, 2 Räder, 2 Stangen, Schrauben, Unterlegscheiben, Hutmuttern, Stifte, Schraubschlüssel, Gebrauchsanleitung
Geeignet für	Freizeit- und Campingbereich (Außenbereich)
Reinigung	Mit feuchtem Tuch und mildem Reinigungsmittel
Garantie	3 Jahre ab Kaufdatum
Hersteller	DELTA-SPORT HANDELSKONTOR GMBH
IAN	282395
Service-Hotline DE	0800-5435111
Service Hotline AT	0820 201 222 (0,15 EUR/Min.)
Service Hotline CH	0842 665566 (0,08 CHF/Min.)

Häufig gestellte Fragen - IAN 282395 CRIVIT

Wie baue ich die Strandliege auf?

Befolgen Sie die Montageschritte in der Anleitung: Erst den Fußrahmen montieren, dann die Räder und zuletzt das Sonnendach. Achten Sie dabei auf die korrekte Ausrichtung der Teile.

Wie kann ich die Rückenlehne verstellen?

Klappen Sie die Rückenlehne zunächst ganz auf die Sitzfläche, dann in die Waagerechte. Ziehen Sie sie anschließend hoch – sie rastet hörbar in 5 Stufen ein. Zum Zurückstellen über die Senkrechte hinaus nach oben klappen und wieder zurück.

Kann die Liege als Transporthilfe genutzt werden?

Ja, klappen Sie das Sonnendach ein und heben Sie die Liege am Fußrahmen an. Die maximale Nutzlast beträgt 20 kg. Sie ist nicht für den Transport von Personen geeignet.

Wie reinige ich die Liege?

Wischen Sie die Liege bei Bedarf mit einem feuchten Tuch und etwas mildem Reinigungsmittel ab. Trocknen Sie sie vor der nächsten Verwendung vollständig.

Was ist die maximale Belastung der Liege?

Die maximale Belastung beträgt 100 kg bei Verwendung als Liege. Bei Nutzung als Transporthilfe sind maximal 20 kg erlaubt.

Welche Sicherheitshinweise sind zu beachten?

Kinder nicht unbeaufsichtigt lassen, keine Kletter- oder Spielgeräte, Quetschgefahr beim Aus- und Einklappen, festen und ebenen Untergrund wählen, regelmäßig auf Beschädigungen prüfen.

Wie lagere ich die Liege am besten?

Lagern Sie die Liege in geschützten Räumen, vor extreme Wetterbedingungen wie starkem Wind geschützt. Bewahren Sie sie trocken auf.

Gibt es Ersatzteile für die Liege?

Ja, Ersatzteile finden Sie unter www.delta-sport.com im Bereich Service – Ersatzteilservice Lidl.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie gilt für Material- und Fabrikationsfehler, nicht bei unsachgemäßer Behandlung. Bewahren Sie den Kassenbon auf.

An wen kann ich mich bei Fragen oder Problemen wenden?

Kontaktieren Sie den Service per Telefon oder E-Mail: DE 0800-5435111, AT 0820 201 222, CH 0842 665566 oder [e-mail].

BEDIENUNGSANLEITUNG IAN 282395 CRIVIT

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit

allen Funktionen des Anteis vertraut

DELTA-SPORT HANDELSKONTOR GMBH

Wegnerp b • 127892 Hanning

Verd rec 14/2017

3.10 Spod N (512935

IAN 282395 IAN 282395

4△

08 12 11 12

SK DE AT CH

DE/AT/CH Gebrauchs und Sicherheitshinweise Seite 17

GB

IMPORTANT: RETAIN FOR LATER REFERENCE; PLEASE READ CAREFULLY!

HU

FONTOS! ÖRIZZE MEG KÉSÖBBI HASZ-NÁLATRA: FIGYELMESEN OLVASSA EL!

SI

POMEMBNO, SHRANITE ZA KASNEJŠE REFERENCE: SKRBNO PREBERITE!

CZ

DŮLEŽITÉ, USCHOVEJTE PRO POZDĚJŠÍ ZHLÉDNUTÍ: ČTĚTE PEČLIVĚ!

SK

DÔLEŽITÉ, USCHOVAJTE KVÔLI NESKOR-ŠIEMU POUŽITIU: POZORNE PREČÍTAJTE!

DE AT CH

WICHTIG, FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN!

Congratulations!

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nach- folgende Gebrauchsanleitung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang (Abb. A)

1 x Hauptgestänge (1)
1 x Fußrahmen (2)
1 x Sonnendach (3)
2 × Rad (4)
2 x Stange (5)
2 x Schraube lang (6)
2 x Schraube kurz (7)
2 x Unterlegscheibe (8)
2 x Hutmutter (9)
2 × Stift (10)
1 x Schraubschlüssel (11)
1 x Gebrauchsanleitung

Technische Daten

Gewicht: ca. 4,35 kg

Maße: ca. 147 x 67 x 58 cm (L x B x H)

Max. Belastung: 100 kg

Max. Nutzlast bei Verwendung als Transporthilfe: 20 kg

Bestimmungsgemäße Verwendung

Der Artikel ist nicht für den gewerblichen Gebrauch bestimmt. Der Artikel ist für den Gebrauch im Freizeit- und Campingbereich (Außenbereich) konzipiert.

Sicherheitshinweise

WARNUNG!

• Erstickungsgefahr für Kinder!
• Lassen Sie Kinder nicht unbeaufsichtigt mit dem Verpackungsmaterial.

Verletzungsgefahr!

• Belasten Sie die Strand- und Transportliege mit maximal 100 kg.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Verschrauben Sie die einzelnen Teile fest, bevor Sie die Liege verwenden.
• Stellen Sie die Liege nur auf einen festen, ebenerdigen Untergrund.
• Bei fehlerhafter Montage des Artikels besteht Verletzungsgefahr!

Gefahr von Quetschungen er Finger!

• Die Liege darf nur von Erwachsenen aufgebaut werden. Achten Sie beim Aus- und Einklappen des Artikels auf Quetschungen.

Vorsicht!

• Lassen Sie Kinder nicht unbeaufsichtigt. Die Liege ist kein Spiel- oder Klettergerät. Achten Sie darauf, dass sich niemand auf das Kopf- oder Fußteil der Liege stellt.
  • Die Liege kann auch als Transporthilfe genutzt werden. Für den Transport von Personen ist die Liege nicht geeignet!
• Sichern Sie bei extremen Wetterbedingungen, wie z. B. bei starkem Wind, den Artikel. Lagern Sie den Artikel in geschützten Räumen.

Montage

Montage des Fußrahmens

Hinweis: Während der Montage des Fußrahmens sollte die Liege zusammengeklappt bleiben.

1. Entfernen Sie die Kabelbinder und das Verpackungsmaterial.

2. Ziehen Sie die Innenstange (1b) aus dem Hauptgestänge (1a).

3. Stecken Sie die verjüngten Enden der Innenstangen in die Enden des Fußrahmens (2), bis die Löcher übereinander liegen (Abb. B).

4. Fixieren Sie die Innenstangen und den Fußrahmen mit den Schrauben (6) (Abb. C).
5. Stecken Sie den Fußrahmen mit dem Winkel nach unten in das Hauptgestänge (Abb. D).
6. Schrauben Sie die Querstange (1c) mit dem Fußrahmen zusammen (Abb. E).

Hinweis: Achten Sie darauf, dass der Winkel des Fußrahmens nach unten zeigt.

Montage der Räder

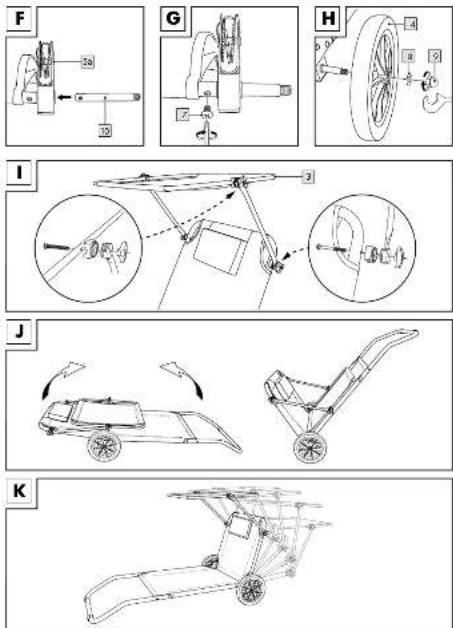

1. Schieben Sie den Stift (10) in das Gelenk (5a) Achten Sie darauf, dass das Gewindeloch des Stiftes nach oben zeigt.
   Der Stift muss soweit in das Gelenk geschoben werden, dass das Gewindeloch und das Loch der Achsenstange übereinander liegen (Abb. F).
2. Fixieren Sie nun die kurze Schraube (7) in dem Gewindeloch (Abb. G).
3. Das Rad (4) wird nun auf den Stift geschoben und mit der Unterlegscheibe (8) und der Hutmutter (9) fixiert (Abb. H). Verwenden Sie hierzu das mitgelieferte Werkzeug.

Montage des Sonnendachs

1. Lösen Sie die vormontierten Feststellschrauben und die Hülsen von der Stange.
2. Schieben Sie die längere Schraube von innen nach außen durch das Hauptgestänge.
3. Setzen Sie die Hülse mit der breiteren Rohraufnahme auf und befestigen Sie die Stange mit der Feststellschraube (Abb. I).
4. Mit der kürzeren Schraube und der Hülse mit der schmaleren Rohraufnahme wird auf gleiche Weise das Sonnendach (3) fixiert.

Verwendung als Transporthilfe

Um die Liege als Transporthilfe zu verwenden, klappen Sie das Sonnendach so ein, dass es direkt auf der Liegefläche aufliegt und heben Sie die Liege am Fußrahmen an (Abb. J). Die maximale Nutzlast beträgt 20 kg.

Neigungswinkel verstellen

Die Neigung der Rückenlehne lässt sich individuell in 5 Stufen einstellen (Abb. K). Klappen Sie hierfür die Rückenlehne einmal ganz auf die Sitzfläche und anschließend in die Waagerechte. Wenn Sie die Rückenlehne nun wieder hochziehen, rastet Sie hörbar in den einzelnen Stufen ein. Zum Zurückstellen klappen Sie die Lehne über die Senkrechte hinaus nach oben und anschließend wieder zurück.

Pflege, Lagerung, Wartung

Wischen Sie den Artikel bei Bedarf mit einem feuchten Tuch und gegebenenfalls etwas mildem Reinigungsmittel ab. Trocknen Sie den Artikel danach vollständig ab, bevor Sie ihn erneut verwenden. Wartung! Überprüfen Sie die Schraubverbindungen regelmäßig.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

3 Jahre Garantie

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 282395

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Artikel finden Sie auch unter:

www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
