BEDIENUNGSANLEITUNG KF5900IND KKT Kolbe

für Ihr Induktions-Kochfeld

Modell: IH5900RL

Vielen Dank für Ihr Vertrauen und Glückwunsch zum Kauf Ihres neuen Induktionskochfelds.

Lesen Sie dieses Handbuch sorgfältig und aufmerksam durch, bevor Sie das Gerät auspacken. Es enthält wichtige Informationen über die sichere Installation, Benutzung und Wartung, sowie wichtige Warnhinweise zur Verwendung Ihres Geräts.

Markieren Sie die für Sie wichtigen Stellen, bewahren Sie das Handbuch so auf, dass Sie jederzeit darin nach schlagen können und geben Sie es auch an andere Nutzer, sowie an den Installateur des Geräts weiter.

Im Hinblick auf die ständige Weiterentwicklung behalten wir uns evtl. notwendige Modifizierungen des Geräts und/oder des Handbuchs vor, um der Bedienerfreundlichkeit, dem Schutz des Benutzers und dem aktuellen technischen Standard besser zu entsprechen.

Die aktuellste Version Ihres Benutzerhandbuchs sowie weitere Daten, Dokumente und Informationen finden Sie auf der entsprechenden Produktseite oder im Bereich "Fragen & Antworten" unseres Onlineshops auf www.kolbe.de.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Pflege viele Jahre dienen wird.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren haus-eigenen Kundenservice. Dieser wird Ihnen gerne weiterhelfen.

Für einen reibungslosen Ablauf bei eventuellen Rückfragen empfehen wir Ihnen, die 20-stellige Seriennummer Ihres Produkts im Feld unten zu notieren. Diese befindet sich auf der Unterseite des Kochfelds.

Ihr KKT KOLBE - Team

Seriennummer meines Geräts:

KKT KOLBE

Benutzerhandbuch

Einbau-Induktionskochfeld, Modell: IH5900RL

Version 1.4

© KKT KOLBE Küchentechnik GmbH & Co. KG

KKT KOLBE ist eine eingetragene Handelsmarke.

Übersicht

Wichtige Sicherheitshinweise 4

Hinweise und Symbole 14

1. Produktübersicht 16

1.1 Funktionsweise des Induktionskochfelds

1. Vor dem Gebrauch 17

2.1 Hinweise zur Verwendung der Touch-Steuerung

2.2 Wahl und Gebrauch des richtigen Kochgeschirrs

1. Benutzung des Kochfelds 20

3.1 Das Kochen beginnen

3.2 Das Kochen beenden

3.3 Die Booster-Funktion

1. Verwendung des Timers 24

4.1 Einstellen des Timers als Zeitschaltuhr

4.2 Einstellen des Timers als Kurzzeitwecker

1. Sicherheit 26

5.1 Tastensperre / Kindersicherung

5.2 Weitere Sicherheitsfunktionen

1. Richtlinien für das Kochen 28

6.1 Koch-Tipps

6.2 Leistungsstufen

1. Reinigung des Kochfelds 29

2. Problemlösung 30

8.1 Probleme, mögliche Ursachen und Lösungen

8.2 Fehlercodes

1. Installation 34

9.1 Wichtige Hinweise und Installationsanforderung

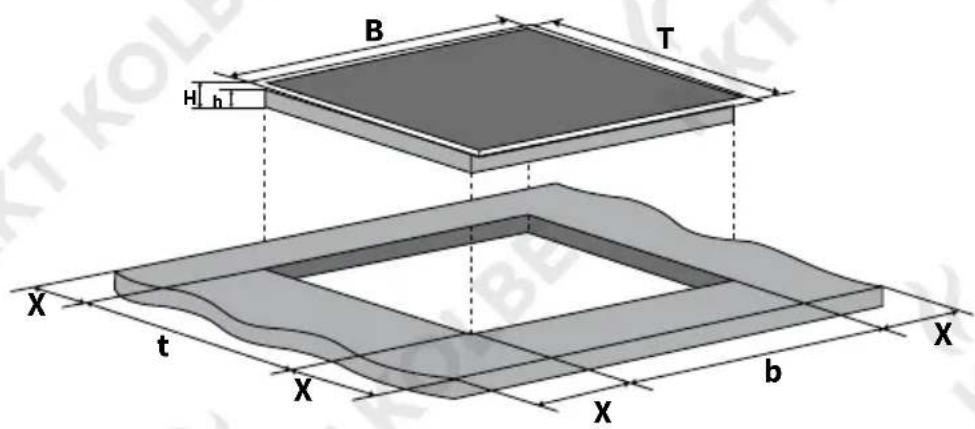

9.2 Zuschnitt der Arbeitsplatte

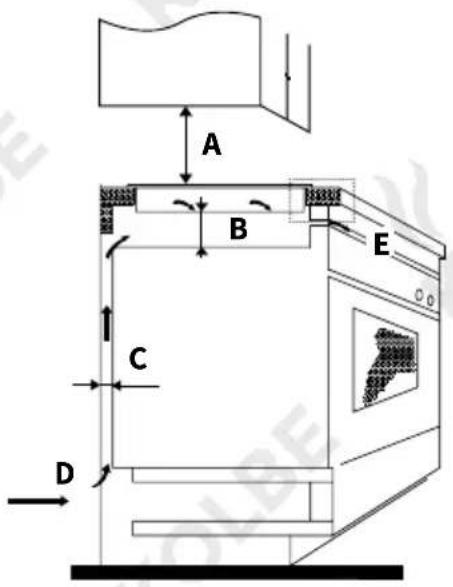

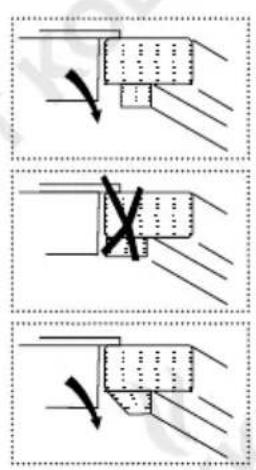

9.3 Belüftung- und Sicherheitsabstände

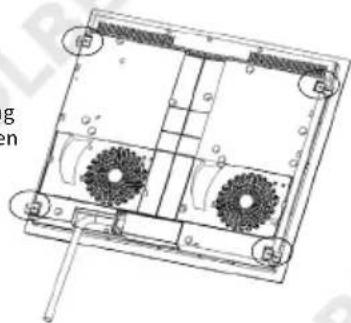

9.4 Einbau des Kochfelds

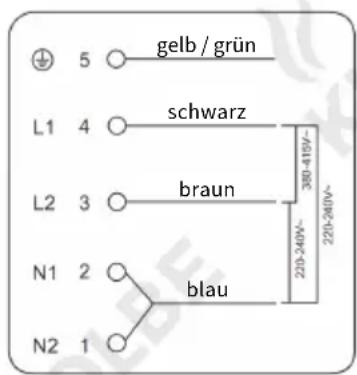

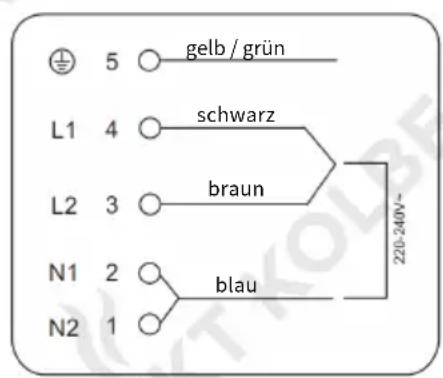

9.5 Anschluss des Kochfelds an das Stromnetz

1. Technische Daten 39

2. Gewährleistung 41

Wichtige Sicherheitshinweise

Dieses Handbuch ist die Grundlage für die Installation, Verwendung und Wartung Ihres Geräts.

Lesen und befolgen Sie die darin beschriebenen Anweisungen genau, bevor Sie das Gerät installieren und in Betrieb nehmen.

Der Hersteller ist nicht verantwortlich für Verletzungen, Schäden oder Probleme, die durch Nicht beachtung der Anleitung, inkorrekte Installation oder unsachgemäße Handhabung entstanden sind.

Bestimmungsgemäße Verwendung

Um Verletzungen oder Beschädigungen zu vermeiden und eine störungsfreie Funktion des Geräts zu gewährleisten, befolgen Sie die folgenden Hinweise:

• Halten Sie Kinder unter 8 Jahren und Haustiere in sicherer Entfernung vom Gerät und seinem Kabel.

• Von Kindern ab 8 Jahren oder Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten, Mangel an Erfahrung oder Wissen darf dieses Gerät nur benutzt, gereinigt oder allgemein gewartet werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder von ihr bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Lassen Sie Kinder nicht mit dem Gerät, dessen Bestandteilen oder in der Nähe des Geräts spielen.

• Bewahren Sie für Kinder interessante Gegenstände nicht über oder hinter dem Gerät auf. Kinder, die auf das Kochfeld klettern, können schwer verletzt werden.
• Das Gerät ist nur für den Einbau in ein geeignetes Küchen möbel bestimmt. Beachten Sie hierzu die Installationshinweise und benutzen Sie das Kochfeld nicht, bevor es ordnungsgemäß installiert wurde.
• Das Gerät ist für den privaten Gebrauch im häuslichen Umfeld ausgelegt und zur Zubereitung, Erwärmung und zum Warmhalten von Speisen und Getränken bestimmt. Verwenden Sie es ausschließlich für den vor gesehenen Zweck.
• Das Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
• Benutzen Sie zur Zubereitung ihrer Speisen stets hitzebeständiges Kochgeschirr, das für Induktionskochfelder geeignet ist.
• Das Gerät ist nicht für die Bedienung über eine separate Fernbedienung oder den Betrieb über eine externe Zeitschaltuhr vorgesehen.
• Bei der ersten Benutzung des Kochfelds kann es zu einer Geruchsentwicklung und auch zu leichter Dunstbildung kommen. Dies ist normal und unbedenklich. Halten Sie den Raum gut belüftet, bis diese verflogen sind (Max. 30 Min.).

- Nicht verwendete elektrische Geräte stellen ein Sicherheitsrisiko dar. Lassen Sie das Gerät nicht unbenutzt eingeschaltet und trennen Sie es von der Stromversorgung, wenn Sie dieses für einen längeren Zeitraum nicht gebrauchen.

Wichtige Warnhinweise

Lebens- und Verletzungsgefahren

• Dieses Gerät darf nur von einer entsprechend qualifizierten Fachkraft unter Einhaltung der geltenden Vorschriften installiert, angeschlossen und geerdet werden, um die nötige Sicherheit zu gewährleisten.
  Hierfür ist das Gerät von der Stromversorgung zu trennen. Für das einwandfreie Funktionieren vor Ort ist der Installateur verantwortlich.
• Halten Sie sämtliche Verpackungsmaterialien, Montagezubehör und Kleinteile außer Reichweite von Kindern und Haustieren!
  Diese können sehr gefährlich sein, wenn sie z.B. über den Kopf gezogen oder verschluckt werden.
• Dieses Gerät entspricht den Normen für elektromagnetische Sicherheit. Sollten Sie jedoch Träger eines Herzschrittmachers oder eines anderen elektrischen Implantats (wie z.B. Insulinpumpen) sein, konsultieren Sie vor der Verwendung des Geräts ihren Arzt oder Implantathersteller, um dessen Beeinträchtigung durch das elektromagnetische Feld des Geräts auszuschließen.

Die Nichtbeachtung dieses Hinweises kann zum Tod führen!

• Die Benutzung von defekten oder beschädigten Geräten kann sehr gefährlich sein.

Versichern Sie sich vor dem Gebrauch, dass sich das Produkt und seine Bestandteile in vollständigem und tadellosem Zustand befinden.

Benutzen Sie das Gerät im Fall einer Funktionsstörung oder einer Beschädigung nicht, trennen Sie es sofort von der Stromzufuhr und wenden Sie sich an den Kunden-service oder entsprechend qualifiziertes Fachpersonal.

- Der Austausch des Netzkabels, Reparaturen, sowie Wartungen am Gerät sind für unqualifizierte Personen gefährlich und dürfen nur durch eine entsprechend zertifizierte Fachkraft erfolgen.

Hierfür ist das Gerät von der Stromzufuhr zu trennen. Versuchen Sie niemals, selbstständig Änderungen am Gerät, seinem Kabel oder anderen Bestandteilen vorzunehmen und nehmen Sie es nicht auseinander.

- Kanten und Bauteile können scharfkantig sein und Verletzungen verursachen. Verhalten Sie sich bei der Installation entsprechend vorsichtig und schützen Sie sich bei Bedarf, z.B. mit Arbeitshandschuhen.

- Benutzen Sie Kochfeldschaber zur Reinigung des Kochfelds nur mit äußerster Vorsicht und bewahren Sie diese sicher und außer Reichweite von Kindern auf, um Verletzungen zu vermeiden.

Stromschlaggefahr

• Um Stromschläge und Beschädigungen zu vermeiden, trennen Sie das Gerät während der Installation, Wartung oder anderer Arbeiten daran von der Stromversorgung und schalten Sie es vor der Reinigung ab.
• Prüfen Sie vor der Benutzung, ob die Technischen Daten auf dem Typenschild (Spannung in V und Frequenz in Hz) des Geräts mit den örtlichen Gegebenheiten kompatibel sind. Ist dies nicht der Fall, bringen Sie das Gerät an die Verkaufsstelle zurück. Bei Unklarheiten wenden Sie sich an Ihren Stromversorger.
• Der Installateur muss sicherstellen, dass das Gerät an ein intaktes Erdungssystem unter Einhaltung aller geltenden Vorschriften angeschlossen wird und dass ein leicht zugänglicher geprüfter Trennschalter (Sicherung) mit einer Kontaktöffnungsbreite von min. 3 mm vorhanden ist, der bei Bedarf eine vollständige Trennung des Geräts vom Stromnetz ermöglicht.
• Änderungen am Stromversorgungssystem dürfen nur von einer zertifizierten Elektrofachkraft durchgeführt werden. Für nicht qualifizierte Personen besteht die Gefahr von lebensgefährlichen Stromschlägen!
• Verwenden Sie zum Anschluss des Kochfelds keine Mehrfachsteckdosen oder Verlängerungskabel. Diese gewähren nicht die nötige Sicherheit.
• Um Beschädigungen des Stromkabels und damit verbundene Gefahren zu vermeiden, achten Sie darauf, dass dieses nicht geknickt oder gequetscht wird

und nicht mit heißen Oberflächen, scharfen Kanten u.ä. in Berührung kommen kann.

Ziehen Sie den Stecker nicht am Kabel aus der Steckdose, sondern greifen Sie ihn direkt.

• Um mögliche Stromschläge durch Schleichstrom zu vermeiden, bedienen Sie das Gerät nicht mit nassen oder feuchten Händen und tragen sie während der Bedienung Schuhwerk.
• Der Kontakt von Flüssigkeiten oder Feuchtigkeit mit spannungführenden Teilen kann einen Kurzschluss oder Stromschlag verursachen.

Verwenden Sie keine Hochdruckreiniger oder Dampfstrahler zur Reinigung des Geräts.

Verbrennungsgefahr

- Geräteteile und Kochgeschirr können, auch nach dem Betrieb, sehr heiß sein.

Halten Sie zur Vermeidung von Verbrennungen sämtliche Körperteile, Kleidung usw. stets in sicherem Abstand heißen Oberflächen und halten Sie Kinder vom Gerät fern, bis die Restwärmeanzeige erloschen ist.

- Kochutensilien und Griffe von Kochgeschirr können bei der Benutzung heiß werden.

Achten Sie darauf, dass diese nicht über in Betrieb befindliche Kochzonen ragen und schützen Sie sich bei Bedarf mit Topfhandschuhen oder Topflappen.

Beachten Sie auch, dass nasse oder feuchte Textilien die Wärme besser leiten und Verbrennungen verursachen können.

• Um Gefahren durch Verschütten von heißem Gargut zu vermeiden, verwenden Sie kein verformtes oder instabiles Kochgeschirr und achten Sie darauf, dass Griffe nicht über den Rand der Arbeitsplatte ragen.
• Achten Sie auf am Körper getragene magnetisier bare Metallobjekte, da diese in der Nähe des Kochfeldes während der Benutzung heiß werden können. Gold- und Silberschmuck sind nicht betroffen.
• Legen Sie keine Metallgegenstände wie Besteck oder Deckel auf das Kochfeld, da sich diese durch die Induktion erhitzen können.

Brandgefahr

• Das Kochfeld wird während des Betriebs sehr heiß. Halten Sie die in diesem Handbuch angegebenen Sicherheitsabstände und -anweisungen genau ein.
• Lassen Sie das Kochfeld bei Gebrauch nie unbeaufsichtigt! Gargut kann überkochen, anbrennen, schädlichen Rauch verursachen oder Feuer fangen. Insbesondere erhitzte Speisen, die Fett, Öl oder Alkohol enthalten können sich schnell entzünden. Erhitzen Sie diese daher möglichst langsam.

• Im Fall eines Brandes unterbrechen Sie die Stromzufuhr und ersticken Sie die Flammen vorsichtig mit einem Deckel, einer Löschdecke oder ähnlichem. Löschen Sie brennendes Öl oder Fett nie mit Wasser Lassen Sie das Gerät nach dem Löschen von einer entsprechend qualifizierten Fachkraft überprüfen.

• Erhitzen Sie keine verschlossenen Behälter oder Konservendosen auf dem Kochfeld.
  Diese können durch den beim Erhitzen entstandenen Überdruck explodieren.

• Legen Sie keine Gegenstände auf das Kochfeld, die nicht feuerfest sind, wie z.B. Kunststoff-Utensilien, und bedecken Sie es nicht z.B. zum Schutz mit Textilien.
  Diese können beim Einschalten bzw. beim Betrieb des Kochfelds Feuer fangen, schmelzen, sich verformen oder beschädigt werden.
  Halten Sie auch Geräte und deren Kabel in sicherem Abstand zum Kochfeld.

- Um damit verbundene Gefahren zu vermeiden, schalten Sie Kochzonen und Kochfeld ab, wenn Sie diese nicht benutzen. Benutzen Sie hierzu die An/Aus-Taste und verlassen Sie sich nicht auf die automatische Deaktivierung bei Nicht-Erkennung von Kochgeschirr.

- Speisereste, Fett und andere Rückstände können sich entzünden, einbrennen oder schädlichen Rauch verursachen. Entfernen Sie vor jedem Betrieb grobe Verschmutzungen von Kochfläche und Zubehör.

- Bewahren Sie leicht entflammbare oder explosive Materialien nicht in der Nähe des Kochfelds auf, um Brandgefahr durch erhöhte Umgebungs temperatur während des Betriebs zu vermeiden.

Ursachen für Beschädigungen und Funktionsbeeinträchtigungen

• Versichern Sie sich, dass das gesamte Verpackungs- und Transportsicherungsmaterial entfernt wurde, bevor Sie das Gerät benutzen, um Beschädigungen beim Betrieb z.B. durch Anbrennen oder Anschmelzen zu vermeiden.
• Während der Benutzung des Kochfelds entstehen in dessen Umfeld Hitze und Feuchtigkeit, die langfristig Beschädigungen von Oberflächen zur Folge haben können. Achten Sie auf eine gute Raumbelüftung. Nutzen Sie dafür die vorgesehenen Möglichkeiten oder installieren Sie ggf. ein Abzugssystem (z.B. eine Dunst abzugshaube). Installieren Sie das Kochfeld nicht hinter einer Tür oder Möbelfront.
• Installieren Sie das Kochfeld nicht in einer Umgebung mit höheren Temperaturen, in der Nähe eines Gasherdes oder eines Kerosinherdes.
• Achten Sie auf ausreichend Abstand des Kochgeschirrs zum Bedienfeld und zum Rand des Kochfelds, um dadurch verursachte Hitzeschäden zu vermeiden.
• Erhitzen Sie das Kochgeschirr nicht ohne Inhalt und achten Sie darauf, dass dieses nicht leerkocht.

Dessen Boden kann dadurch deformiert werden und die Kochfeldoberfläche kann durch die Hitzeübertragung beschädigt werden.

- Schütten Sie keine kalten Flüssigkeiten auf das Kochfeld, wenn die Oberfläche heiß ist. Der dadurch entstehende Temperaturschock kann das Gerät beschädigen.

• Um Beschädigungen der Kochfläche zu vermeiden, achten Sie darauf, diese nicht mit Schmuck, spitzen oder scharfkantigen Gegenständen oder Koch utensilien zu berühren und benutzen Sie nur Koch geschirr mit sauberem, glattem Boden.
  Heben Sie das Kochgeschirr zum Versetzen an, um Kratzer oder Abriebschlieren zu vermeiden.
• Benutzen Sie das Gerät nicht als Lager-, Abstell- oder Arbeitsfläche. Platzieren Sie keine schweren Gegenstände darauf und achten Sie darauf, nichts darauf fallen zu lassen.
• Verschmutzungen und Lebensmittelrückstände können das Kochfeld und seine Bestandteile im Laufe der Zeit beschädigen. Halten Sie dieses immer sauber. Entfernen Sie insbesondere zuckerhaltige Flecken immer möglichst sofort, damit diese sich nicht festsetzen können.
• Nutzen Sie keine aggressiven oder scheuernden Reinigungsmittel für die Reinigung des Kochfelds, da dadurch die Oberfläche beschädigt werden kann, insbesondere im Bereich des Bedienfelds. Befolgen Sie die Anweisungen zur Reinigung und Instandhaltung im entsprechenden Kapitel.
• Halten Sie magnetisierbare Gegenstände (z.B. Kreditkarten, Speicherkarten) oder elektronische Geräte (z.B. Computer, MP3-Player) vom Kochfeld fern, da sie durch das elektromagnetische Feld des Gerätes beeinträchtigt werden könnten.

Hinweise und Symbole

Symbole und Abbildungen in diesem Handbuch

Warnung vor Gefahren für Personen

Beachten Sie mit diesem Symbol gekennzeichnete Sicherheitshinweise besonders und verhalten Sie sich entsprechend vorsichtig, um Gefahren für Leib und Leben zu vermeiden.

Geben Sie diese Warnungen auch an andere Benutzer weiter.

Vorsicht vor Beschädigungen

Befolgen Sie mit diesem Symbol gekennzeichnete Hinweise besonders, um Beschädigungen am Gerät oder Gegenständen zu vermeiden.

Geben Sie auch diese Sicherheitshinweise an alle Benutzer weiter.

Informationen und Tipps

Das Befolgen der mit diesem Symbol versehenen Hinweise liefert Ihnen nützliche Informationen, erleichtert das jeweilige Vorgehen und kann Ihnen manches Problem ersparen.

Hinweis zu Abbildungen

Die Abbildungen in diesem Handbuch dienen Illustrationszwecken und können gelegentlich leicht vom Erscheinungsbild abweichen.

Symbole auf Geräten, Komponenten und Zubehör

EU-Konformität

Das Produkt erfüllt die geltenden EU-Anforderungen hinsichtlich Sicherheit, Umweltschutz und Gesundheitsschutz.

Vorliegende Gebrauchsanweisung beachten

Lesen Sie dieses Handbuch sorgfältig, insbesondere die entsprechenden Abschnitte, bevor Sie das Produkt verwenden und geben Sie die entsprechenden Informationen an andere Benutzer weiter.

Umweltschutz und Entsorgung

Symbole auf Gerät und Verpackung

Keine Entsorgung im Hausmüll (WEEE-Kennzeichnung)

Das Produkt darf nicht als unsortierter Abfall entsorgt werden. Bringen Sie es zur Wiederverwe rdung und Verwertung an eine Sammel stelle für das Recycling von Elektro- und Elektronikgeräten. Trennen Sie hierfür das Netzkabel ab.

Wiederverwertbares Material (Möbiusband)

Trennen Sie die entsprechenden Bestandteile des Produkts nach Sorten vom Restmüll und entsorgen Sie diese gemäß den örtlichen Vorgaben.

Wiederverwertbares Material (Triman-Symbol)

Trennen Sie das Produkt zur Entsorgung entsprechend der begleitenden Sortieranleitung vom Restmüll.

Allgemeine Hinweise zur Entsorgung

• Unsachgemäße Entsorgung kann die Umwelt und die menschliche Gesundheit gefährden.
  Indem Sie sicherstellen, dass das Gerät und seine Verpackung ordnungsgemäß entsorgt werden, helfen Sie, mögliche Gefahren zu vermeiden. Dies gilt ggf. auch für die Entsorgung von Altgeräten.
• Die verwendeten Verpackungsmaterialien wurden sorgfältig ausgewählt und sollten recycelt werden, um Rohstoff verbrauch und Abfälle zu reduzieren. Trennen Sie deren Bestandteile nach Sorten und entsorgen Sie diese entsprechend.
• Informationen über aktuelle Entsorgungswege und Recycling erhalten Sie bei den örtlichen Behörden, Ihrem Abfallentsorger oder dem Verkäufer.

Hinweis zu Umweltschutz durch Energieersparnis

- Befolgen Sie die in diesem Handbuch enthaltenen Kochtipps, um durch die effiziente Nutzung des Geräts Energie einzusparen und auf diese Weise zur Schonung der Umwelt beizutragen.

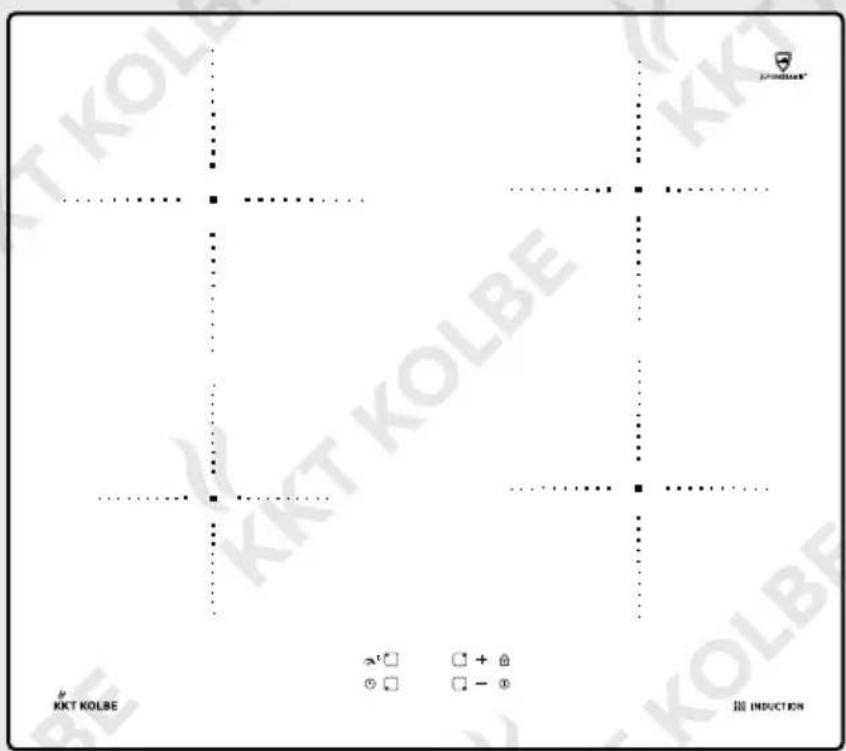

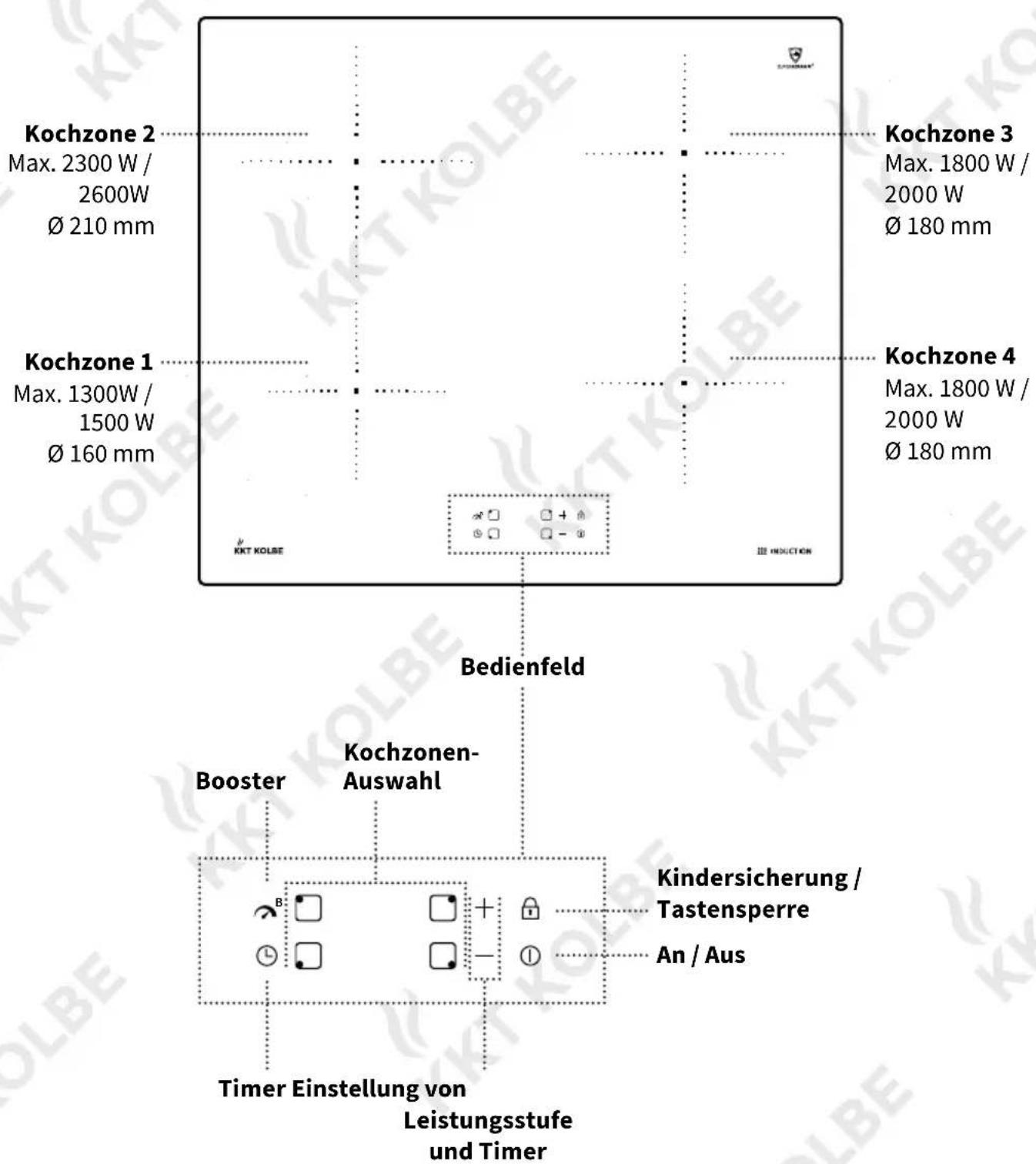

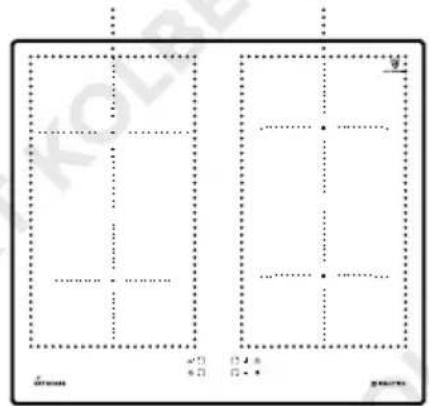

1. Produktübersicht


Kochzone 2 Max. 2300 W / 2600W Ø 210 mm Kochzone 1 Max. 1300W / 1500 W Ø 160 mm Kochzone 3 Max. 1800 W / 2000 W Ø 180 mm Kochzone 4 Max. 1800 W / 2000 W Ø 180 mm Bedienfeld Booster Kochzonen- Auswahl Timer Einstellung von Leistungsstufe und Timer Kindersicherung / Tastensperre An / Aus

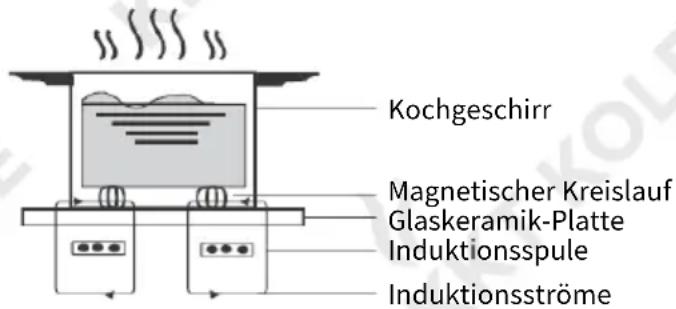

1.2 Funktionsweise des Induktionskochfelds

Kochen mit Induktion ist eine sichere, moderne, effiziente und kostengünstige Kochtechnik. Durch elektromagnetische Schwingungen wird die Wärme direkt im Metall des Kochgeschirrs erzeugt und nicht indirekt durch die Erwärmung der Glasoberfläche.

Das Glas wird nur deshalb heiß, weil es schließlich vom Kochgeschirr erhitzt wird.

Kochgeschirr Magnetischer Kreislauf Glaskeramik-Platte Induktionsspule Induktionsströme

2. Vor dem Gebrauch

• Lesen Sie dieses Handbuch mit besonderem Augenmerk auf die Sicherheitshinweise besonders gründlich!
• Entfernen Sie alle sich noch auf dem Produkt befindlichen Schutzfolien!

Hinweis: Bei der ersten Benutzung des Kochfelds kann es aufgrund von Produktionsrückständen zu einer Geruchs- und auch leichten Rauchentwicklung kommen. Dies ist normal und unbedenklich. Halten Sie den Raum gut belüftet, bis diese verflogen sind (Max. 30 Min.).

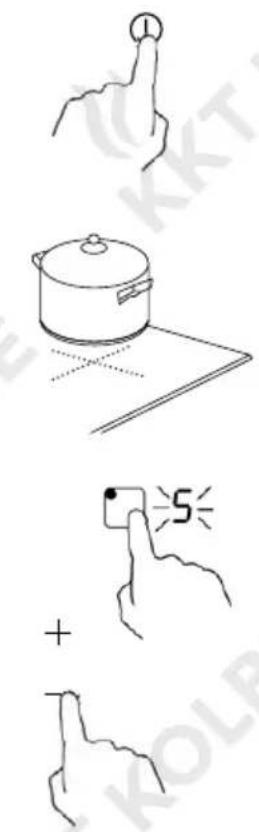

2.1. Hinweise zur Verwendung der Touch-Steuerung

• Die Bedienelemente reagieren auf Berührung; es ist nicht nötig, Druck auf diese auszuüben.
- Benutzen Sie den Fingerballen, nicht die Kuppe! (s. Abb. rechts)
- Jedes mal, wenn eine Berührung registriert wird, ertönt ein Signalton.
- Achten Sie darauf, dass die Bedienelemente immer sauber und trocken sind. Auch ein dünner Wasserfilm kann dazu führen, dass sich diese schwer oder nicht bedienen lassen.
- Vermeiden Sie es, Gegenstände auf dem Bedienfeld abzulegen / abzustellen oder darüber zu ziehen bzw. darüber zu wischen. Dadurch kann es vorkommen, dass sich das Kochfeld unbeabsichtigt an- oder abschaltet.

2.2 Wahl und Gebrauch des richtigen Kochgeschirrs

Verwenden Sie ausschließlich für den Induktionsbetrieb geeignetes Kochgeschirr.

Achten Sie beim Kauf auf eine entsprechende Kennzeichnung.

Als Merkformel gilt: Magnetisches Kochges chirr ist auch für Induktion geeignet.

Der Anteil an magnetischen Metallpartikeln variiert bei verschiedenem Kochgeschirr. Je höher dieser Anteil ist, desto höher ist die Effizienz beim Erhitzen und desto besser funktioniert die automatische Erkennung des Kochfelds von Kochgeschirr (Im Folgenden beschrieben).

Auch Induktions-Kochgeschirr minderer Qualität, (z.B. Aluminiumtöpfe mit aufgeklebter magnetischer Bodenplatte) können die Funktion beeinträchtigen.

Automatische Erkennung von geeignetem Kochgeschirr

Das Kochfeld verfügt über eine automatische Erkennung für geeignetes Kochgeschirr.

Wird kein für Induktion geeignetes Kochgeschirr auf einer Kochzone erkannt, wird dies durch den Fehlercode auf der entsprechenden Kochzonen-Anzeige signalisiert.

Dies kann folgende Gründe haben:

• Das verwendete Kochgeschirr ist nicht für Induktion geeignet.
• Das Kochgeschirr befindet sich nicht auf der ausgewählten Kochzone.
• Das Kochgeschirr steht nicht in der Mitte der Kochzone.
  • Das verwendete Kochgeschirr ist zu klein.

Wird kein geeignetes Kochgeschirr erkannt, startet der Betrieb der entsprechenden Kochzone nicht. Nach einer Minute wird diese automatisch abgeschaltet.

Richtiger Gebrauch des Kochgeschirrs

Hinweis: Achten Sie vor der Benutzung des Kochgeschirrs darauf, dass dessen Boden sauber ist. Verschmutzungen wie z.B. Sandreste vom Kartoffelschälen können die Kochfläche beschädigen.

• Achten Sie darauf, dass der Boden Ihres Kochgeschirrs glatt ist und flach auf dem Glas sitzt.
• Benutzen Sie kein Kochgeschirr mit scharfen oder gezackten Kanten oder gewölbtem Boden!
• Benutzen Sie Kochgeschirr mit einem Mindest-Bodendurchmesser gemäß der folgenden Tabelle.
• Um die beste Effizienz zu erhalten, platzieren Sie das Kochgeschirr immer in der Mitte der Kochzone.
• Heben Sie das Geschirr immer vom Kochfeld. Rutschen bzw. schieben Sie es nicht hin und her! Das Glas könnte dadurch zerkratzen.

Ideale Kochgeschirr-Maße

Der Boden des Kochgeschirrs sollte ein bestimmtes Maß entsprechend der jeweiligen Kochzone haben:

Bodendurchmesser des Kochgeschirrs (mm)

Kochzone Minimum Maximum

1 120 160
2 160 210
3,4 140 180

3. Benutzung des Kochfelds

3.1 Das Kochen beginnen

- Drücken Sie die ON/OFF -Taste. Nach dem Einschalten ertönt ein Signalton, alle Anzeigen leuchten für ca. eine Sekunde auf und zeigen oder .— Das Kochfeld befindet sich im Standby-Modus.

- Stellen Sie nun geeignetes Kochgeschirr mittig auf die gewünschte(n) Kochzone(n).

- Achten Sie dabei darauf, dass die Oberfläche der Kochzone und der Boden des Geschirrs sauber und trocken sind!

- Berühren Sie die Auswahlsteuerung der gewünschten Kochzone. Die Anzeige neben der Taste beginnt zu blinken und zeigt die Leistungsstufe 5 an.

- Mit den Tasten und können Sie Leistungsstufe von 0 bis 9 anpassen.

Hinweis:

Befindet sich kein geeignetes Kochgeschirr auf der gewählten Kochzone (Anzeige: U, siehe Kapitel über Kochgeschirr), schaltet sich diese nach einer Minute automatisch ab.

- Auch während des Betriebs kann die Leistung jederzeit geändert werden, indem Sie zuerst die entsprechende Auswahlsteuerung und dann die Tasten – und betäigen.

3.2 Das Kochen beenden

• Um eine Kochzone auszuschalten, berühren Sie die entsprechende Auswahltaste und betätigen Sie die Taste –so oft, bis die Leistungsanzeige der Kochzone "0" zeigt, oder drücken Sie die Tasten +und gleichzeitig, um die Kochzone sofort abzuschalten.
• Um das Kochfeld auszuschalten, drücken Sie die An/Aus-Taste. Das Kochfeld schaltet daraufhin in den Standby-Modus.

Warnung vor heißen Oberflächen

Wenn eine Kochzone nach der Benutzung noch zu heiß für Berührungen ist und somit Verletzungsgefahr besteht, wird dies durch ein "H" auf der entsprechenden Kochzonenanzeige signalisiert, das wieder verschwindet, wenn die Oberfläche auf eine unbedenkliche Temperatur abgekühlt ist.

Dies kann auch als Energiesparfunktion genutzt werden: Wenn Sie weiteres Kochgeschirr erhitzen möchten, benutzen Sie eine Zone, die noch heiß ist.

3.3 Die Booster - Funktion ^B

Mit der Booster - Funktion können Sie die Leistung jeder beliebigen Kochzone für 5 Minuten maximieren.

Aktivieren der Booster-Funktion

• Betätigen Sie die Auswahlsteuerung der Kochzone, für die Sie den Booster aktivieren möchten.
• Betätigen Sie die Booster-Taste ^B . Die Leistung der Kochzone wird maxiert; die entsprechende Leistungsanzeige zeigt P.
• Nach 5 Minuten schaltet die Kochzone wieder auf die zuvor eingestellte Leistungsstufe zurück. Wurde der Booster bei Leistungsstufe 0 aktiviert, schaltet die Kochzone nach 5 Minuten auf Stufe 9.

Abbrechen der Booster-Funktion

• Um den Booster zu stoppen und zur zuvor eingestellten Leistungsstufe zurückzukehren, betätigen Sie entweder die Taste — oder nochmals die Booster-Taste ^B .
• Um die Kochzone ganz auszuschalten, betätigen gleichzeitig Sie die Tasten und .— Der Booster wird dabei ebenfalls gestoppt.

B 6 P

Netz-Sicherheitsbeschränkungen der Booster-Funktion

Grundsätzlich sind alle Kochzonen boost-fähig.

Das Kochfeld ist jedoch aus leistungsverteilungstechnischen

Gründen in zwei Gruppen unterteilt (siehe Darstellung).

Für beide Gruppen A und B gilt:

• Beide Zonen einer Gruppe mit dem Booster zu betreiben, ist nicht möglich.
• Wenn für eine Kochzone der Booster aktiviert ist, kann die zweite Zone der selben Gruppe nur bis max.

Leistungsstufe 7 betrieben werden.

Gruppe BGruppe A

4. Verwendung des Timers

4.1 Einstellen des Timers als Zeitschaltuhr mit automatischem Abschalten einer Kochzone

• Wählen Sie die gewünschte Kochzone mit der entsprechenden Auswahlsteuerung aus.
• Betätigen Sie anschließend die Timer-Taste Das Timerdisplay blinkt und zeigt 10 Min.
• Mit den Tasten – und kann nun eine Zeitspanne zwischen 1 und 99 Minuten eingestellt werden, nach der die entsprechende Kochzone automatisch abgeschaltet wird.

Hinweise:

- Mit jedem Tastendruck auf die Taste – oder – erhöht bzw. verringert sich die Zeiteinstellung um jeweils 1 Minute; durch Gedrückthalten erhöht bzw. verringert sich die Zeiteinstellung in 10 Minuten-Schritten. - Wenn die Zeiteinstellung 99 Minuten überschreitet, kehrt die Anzeige wieder zu 0 zurück.

• Nach der Timer-Einstellung blinkt dessen Anzeige noch 5 Sekunden, dann wird die eingestellte Zeit automatisch bestätigt. Der Countdown beginnt und die Timer-Anzeige zeigt die verbleibende Zeit. Zur Markierung der ausgewählten Zone leuchtet ein Punkt neben der entsprechenden Leistungsanzeige auf.
• Nach Ablauf der eingestellten Zeit, wird die entsprechende Kochzone automatisch abgeschaltet. Das Timerdisplay zeigt "-":

Hinweis: Weitere zuvor eingestellte Kochzonen bleiben vom Timer unbeeinflusst und in Betrieb.

6 ≥10 ≥32

Löschen und Ändern der Zeiteinstellung

• Um die Zeiteinstellung zu löschen, drücken Sie die Tasten + und –gleichzeitig. Das Display zeigt " "-
• Wenn Sie die Zeit nach der Einstellung des Tmers ändern möchten, müssen Sie die Einstellung löschen und erneut mit dem ersten Schritt der Einstellung beginnen.

- - ⓧ

4.2 Einstellen des Timers als Kurzzeitwecker mit Piepsignal ohne Abschaltung

• Betätigen Sie die Timer-Taste, ohne vorher eine Kochzone ausgewählt zu haben. Das Timer-Display zeigt "10".
• Stellen Sie die Timer-Zeit ein, wie zuvor beschrieben.
• Nach Ablauf dieser Zeit ertönt Piepsignal für 30 Sekunden. Aktive Kochzonen bleiben weiter in Betrieb.

10 32 -- +

5. Sicherheit

5.1 Tastensperre / Kindersicherung

Sie können das Bedienfeld sperren, um eine unbefugte Nutzung zu verhindern (z.B. durch Kinder, die versehentlich die Kochzonen einschalten).

Auch wenn das Bedienfeld gesperrt ist, bleibt die Ein / Aus - Taste aktiv. Sie können das Kochfeld in einem Notfall so jederzeit ausschalten.

Sperren des Bedienfelds

• Berühren Sie die Taste für die Kindersicherung / Tastensperre
  • Die Timer-Anzeige zeigt "Lo". Das Bedienfeld ist bis auf die Ein/Aus-Taste gesperrt.

Entsperren des Bedienfelds

• Ste len Sie sicher, dass das Kochfeld eingeschaltet ist.
• Halten Sie die Taste für die Kindersicherung / Tastensperre einen Moment lang gedrückt.
  • Die Anzeige "Lo" verschwindet und Sie können das Kochfeld nun wieder normal benutzen.

5.2 Weitere Sicherheitsfunktionen

Überhitzungsschutz

Um Schäden am Gerät zu vermeiden, überwacht ein eingebauter Temperatursensor die Temperatur im Inneren des Kochfelds. Sollte eine zu hohe Temperatur erreicht werden, schaltet sich das Kochfeld automatisch ab.

Restwärmewarnung

Wenn eine Kochzone für einige Zeit in Betrieb war und noch zu heiß für Berührungen ist, wird dies durch ein "H" auf der entsprechenden Kochzonenanzeige signalisiert.

Magnetüberwachung

Sollten kleine Gegenstände (z.B. Messer, Gabel, Schlüssel) oder ungeeignetes Kochgeschirr (aus nicht-magnetischem Material wie Aluminium oder in ungeeigneter Größe auf dem Kochfeld abgelegt werden, schaltet das Kochfeld automatisch nach 1 Minute in den Standby-Modus.

Der Ventilator kühlt das Induktionskochfeld für eine weitere Minute ab.

Auto-Abschaltung

Um zu verhindern, dass das Abschalten von Kochzonen vergessen wird, schalten sich diese nach einer festgelegten Zeit automatisch ab (siehe Tabelle).

Leistungsstufe Automatische Abschaltzeit (Std.)

1-38

4 - 6 4

7-92

6. Richtlinien für das Kochen

Brandgefahr!

Vorsicht beim Erhitzen von Ölen und Fetten bzw. öl- oder fetthaltigen Speisen. Diese erhitzen sich schnell und können sich bei extrem hohen Temperaturen leicht selbst entzünden.

6.1 Koch-Tipps

• Reduzieren Sie die Temperatur, sobald das Gargut zu kochen beginnt.
• Benutzen Sie einen Deckel, um durch Erhaltung der Hitze Garzeiten zu reduzieren und Energie zu sparen.
• Verringern Sie die Menge von Flüssigkeit oder Fett, um die Kochzeit zu verkürzen.
• Beginnen Sie das Erwärmen mit hoher Leistung und schalten Sie anschließend herunter, wenn die Speise erhitzt ist.

6.2 Leistungsstufen

Leistungsstufen Eignung

1-2	Leichte Erwärmung kleinerer MengenSchmelzen von Schokolade, Butter und leicht brennbaren LebensmittelnSchonendes GarenLangsame Erwärmung

3-4	• Aufwärmen

• Schnelles Garen

• Reis kochen

5-6	• Pfannkuchen

7 - 8

• Kurzbraten / Sautieren

• Nudeln kochen

9	• Pfannenrühren

• Anbraten

• Suppen oder Wasser aufkochen

7. Reinigung des Kochfelds

Art der Verschmutzung

Alltagsverschmutzung der Glasfläche (Fingerabdrücke, Spuren, nicht-zuckerhaltige Flecken durch übergekochte Lebensmittel oder Flüssigkeiten)

Wie kann ich vorgehen? Wichtig!

• Schalten Sie das Kochfeld aus.
- Geben Sie etwas Glaskeramik-Reiniger auf das lauwarme (nicht heiße!) Glas.
• Säubern Sie das Glas mit einem weichen Lappen.
- Spülen Sie gründlich nach und entfernen Sie sämtliche Reinigungsrückstände.
- Trocknen Sie die Kochfläche mit einem sauberen Textil- oder Papiertuch.

• Achten Sie darauf, dass das Kochfeld nicht heiß ist.
• Scheuerschwämme, einige Nylonschwämme, Scheuermittel oder aggressive Reinigungsmittel zerkratzen das Glas. Überprüfen Sie die Herstellerangaben auf Eignung für Glasflächen.
• Entfernen Sie Reinigungsrückstände immer vollständig. Die Kochfläche kann sonst beschädigt werden.

Übergekochtes, Geschmolzenes, Angebranntes oder zuckerhaltige Flecken auf der Glasfläche.

Entfernen Sie diese sofort mit einem Pfannenwender, Spachtel oder Schaber für Glaskeramik-Kochfelder:

• Schalten Sie das Kochfeld aus.
- Halten Sie den Schaber in einem Winkel von 30° zum Kochfeld und schaben die Verschmutzung auf eine kühle Stelle des Feldes. (Vorher ggf. erhärtete Verkrustungen vorsichtig zerkleinern).

- Entfernen Sie d' Verschmutzung mit einem Spül- oder Papiertuch.

- Säubern, spülen und trocknen Sie das Glas wie unter "Alltagsverschmutzung".

• Achten Sie darauf, sich nicht an erhitzten Kochzonen zu verbrennen.
• Beachten Sie, dass die Klingen der Schaber extrem scharf sind und zu Verletzungen führen können. Halten Sie diese außer der Reichweite von Kindern.

- Entfernen Sie diese Art von Verschmutzungen schnellstmöglich, um zu verhindern, dass sich diese festsetzen und das Glas beschädigen.

Art der Verschmutzung

Wie kann ich vorgehen? Wichtig!

Übergekochtes auf dem Bedienfeld

• Schalten Sie das Kochfeld aus.
• Saugen Sie Flüssigkeiten mit einem weichen Tuch auf.
- Wischen Sie den Touch-Control-Bereich mit einem sauberen, feuchten Tuch oder einem weichen Schwamm ab.
- Trocknen Sie die Fläche vollständig mit einem Textil- oder Papiertuch.

- Bei Verschmutzung des Bedienfelds schaltet sich das Kochfeld evtl. ab.

- Das Touchfeld ist evtl. ohne Funktion, solange sich Flüssigkeit darauf befindet. Stellen Sie sicher, dass Sie den Bereich komplett trocken gewischt haben, bevor Sie das Kochfeld wieder einschalten.

8. Problemlösung

Nehmen Sie niemals selbstständig Reparaturen oder Veränderungen am Kochfeld vor und zerlegen Sie es nicht! Sollten die folgenden Lösungsvorschläge ein Problem nicht beheben können, wenden Sie sich an eine zertifizierte Elektrofachkraft.

8.1 Probleme, mögliche Ursachen und Lösungen

Problem Mögliche Ursache Mögliche Lösung

Das Kochfeld lässt sich nicht einschalten.	Keine Stromzufuhr Vergewissern Sie sich, dass das Kochfeld ordnungsgemäß an eine intakte Stromversorgung angeschlossen ist.
		Prüfen Sie, ob es in Ihrer Wohnung oder Umgebung einen Stromausfall gibt .
Die Touch-Steuerung reagiert nicht.	Das Bedienfeld ist gesperrt.	Entsperren Sie das Bedienfeld. Siehe Kapitel Sicherheit.
Die Touch-Steuerung ist schwer zu bedienen.	Es befindet sich ein geringer Wasserfilm auf dem Bedienfeld.	Sorgen Sie dafür, dass das Bedienfeld sauber und trocken ist.
	Zur Bedienung wird die Fingerspitze verwendet.	Benutzen Sie die Fingerballen zur Bedienung.

Problem Mögliche Ursache Mögliche Lösung

Das Kochgeschirr wird nicht erhitzt und das Symbol ⬆ wird angezeigt.	Das Kochgeschirr ist nicht für Induktion geeignet oder wird nicht als solches erkannt.	Verwenden Sie für das Induktion geeignetes Kochgeschirr in einer für die gewünschte Kochzone geeigneten Größe und positionieren Sie es richtig. Siehe hierzu Kapitel über Kochgeschirr.
Der Betrieb stoppt unerwartet und das Symbol ⬆ wird angezeigt.	Überhitzung des Kochfelds	Warten Sie, bis das Kochfeld abgekühlt ist und schalten Sie es dann wieder ein.
	Die automatische Erkennungsfunktion ist ausgefallen.	Wenden Sie sich eine zertifizierte Elektrofachkraft.
Für zwei hinteinander liegende Kochzonen (1+2 / 3+4) wird das Symbol ⬆ angezeigt.	Technische Fehlfunktion	Wenden Sie sich eine zertifizierte Elektrofachkraft.
Die Erhitzung dauert ungewöhnlich lange	Ungeeignetes Kochgeschirr wird verwendet.	Verwenden Sie Kochgeschirr mit einem hohen Anteil an magnetischen Partikeln (siehe Kapitel über Kochgeschirr).
	Schwankungen im Stromnetz	Bereits Schwankungen von 10 Volt im Stromnetz können zu einer vielfach verlängerten Kochzeit führen.
Die Leistungsanzeige funtioniert, aber der Heizprozess startet nicht.	Überhitzung des Kochfelds	Achten Sie auf freie Lüftungswege und angemessene Umgebungstemperatur.
		Achten Sie darauf, dass das Kochgeschirr nicht in Richtung Bedienfeld über die Markierung der Kochzonen ragt, um dessen Überhitzung zu vermeiden.
Das Kochfeld schaltet sich unerwartet ab.	Das Bedienfeld ist feucht / nass oder verschmutzt.	Säubern und trocknen Sie das Bedienfeld und schalten Sie das Kochfeld dann wieder ein.
Das Kochfeld schaltet Sich unerwartet ab oder an.	Das Bedienfeld wurde unkontrolliert berührt	Achten Sie darauf, nichts auf dem Bedienfeld abzulegen / abzustellen und nichts darüber zu ziehen bzw. darüber zu wischen, auch im ausgeschalteten Zustand. Schalten Sie das Kochfeld ggf. wieder ein / aus und benutzen Sie es wie beschrieben.

Problem Mögliche Ursache Mögliche Lösung

Kratzer auf der Glasfläche	Metallabrieb oder andere Verschmutzungen können wie Kratzer erscheinen.	Glaskeramik ist abriebfester als Stahl. Dadurch verursachte Abriebspuren stellen keine Beschädiung dar und können mit einem entsprechenden Reiniger entfernt werden.
	Ungeeignetes Kochgeschirr wird verwendet.	Verwenden Sie Kochgeschirr mit sauberem, ebenem und glattem Boden (siehe Kapitel über Kochgeschirr).
	Ungeeignete Reinigungsmittel oder -Utensilien werden verwendet.	Verwenden Sie nur für Glasflächen geeignete Reinigungsmittel und -Utensilien (siehe Reinigungskapitel).
Knisternde / Knackende Geräusche einiger Pfannen oder Töpfe	Das Kochgeschirr besteht aus verschiedenen Metallschichten.	Die Metallschichten des Geschirrs vibrieren bei Erhitzung unterschiedlich stark. Dies ist unbedenklich und normal.
Leichtes Brummgeräusch bei Betrieb mit hoher Leistung	Dies kann durch die Induktionstechnik verursacht werden.	Dies ist normal, aber das Geräusch sollte durch Verringern der Leistungsstufe leiser werden oder ganz verschwinden.
Lüftergeräusch Ein in das Kochfeld integrierter Kühlventilator verhinderte eine Überhitzung der Elektronik. Dieser läuft bei Bedarf auch nach dem Abschalten des Kochfelds weiter.		Die ist normal und für eine fehlerfreie Funktion notwendig. Trennen Sie das Gerät nicht von der Stromzufuhr, solange der Ventilator läuft. Um Funktionseinschränkungen zu vermeiden, achten Sie auf eine angemessene Umgebungstemperatur und gute Belüftung.
unnormales Lüftergeräusch	Der Kühlventilator ist beschädigt.	Wenden Sie sich eine zertifizierte Elektrofachkraft.
Fehlfunktion / Anzeige eines Fehler-codes	Schwankungen im Stromnetz	Trennen Sie das Kochfeld für ca. 20 Min. vom Strom (Sicherung aus-schalten) und schalten Sie es dann wieder ein.
	Technische Fehlfunktion / Code-Bedeutung siehe folgende Tabelle	Notieren Sie den Fehlercode, trennen Sie das Kochfeld von der Stromzufuhr und wenden Sie sich an eine zertifizierte Elektrofachkraft.

8.2 Fehlercodes

Fehlercode Bedeutung Mögliche Lösung

E 1	Ausfall des Temperatursensors / offener Stromkreis	Wenden Sie sich an eine zertifizierte Elektrofachkraft.
E 2	Ausfall des Temperatursenso is / Kurzschluss
E 6	Ausfall des Temperatursensors
E 3	Sensor-Überhitzung Warten Sie, bis das Kochfeld abgekühlt ist und schalten Sie es dann wieder ein.
E 4	IGBT-Temper atursensor-Fehlfunktion / offener Stromkreis	Wenden Sie sich an eine zertifizierte Elektrofachkraft.
E 5	IGBT-Temperatursensor-Fehlfunktion / Kurzschluss
E 6	IGBT-Überhitzung Warten Sie, bis die IGBT-Temperatur auf ein normales Niveau gesunken ist und schalten Sie das Kochfeld dann wieder ein.Sollte der Kühlventilator nicht normal funktionieren, muss dieser durch eine zertifizierte Elektrofachkraft ersetzt werden.
E 7	Die Versorgungsspannung ist niedriger als die Nennspannung.	Stellen Sie sicher, dass die Stromversorgung normal ist.
E 8	Die Versorgungsspannung ist höher als die Nennspannung.	Schalten Sie dann das Kochfeld wieder ein.
U 1	Kommunikationsfehler	Wenden Sie sich an eine zertifizierte Elektrofachkraft.

9. Installation

9.1 Wichtige Hinweise und Installationsanforderungen

• Das Kochfeld muss durch eine zertifizierte Elektrofachkraft installiert werden.
• In die feste Verkabelung muss ein Trennschalter (Sicherung) integriert werden, der die vollständige Trennung von der Stromversorgung gewährleistet und den örtlichen Vorschriften entspricht.
• Diese Sicherung muss geprüft sein und mindestens 3 mm Luft um alle Pole herum aufweisen (oder um alle aktiven [Phasen] Konduktoren, falls in den Vorschriften vorgesehen).
  • Die Sicherung muss leicht zugänglich sein.
• Wenden Sie sich an eine entsprechend qualifizierte Fachkraft, falls Sie sich bei der Installation nicht sicher sind.
• Die Arbeitsplatte muss aus isolierendem und hitzebeständigem Material bestehen, um Stromschläge sowie Verformungen durch die Wärmestrahlung des Kochfelds zu vermeiden. Holz und ähnliches faseriges oder hygroskopisches Material darf nicht für die Arbeitsplatte verwendet werden, es sei denn, es ist imprägniert.
• Die Arbeitsplatte muss eben und horizontal sein und es darf nichts in den Arbeitsraum hineinragen.
• Die Wand oberhalb der Arbeitsfläche, angrenzende und umgeben-den Flächen, sowie verwendete Klebstoffe müssen bis 90°C hitzebeständig sein.
• Wenn das Kochfeld über einer Schublade, einem Möbelfach o.ä. installiert wird oder von unten zugänglich ist, muss auf der Unterseite ein Hitzeschutz angebracht werden (im Folgenden beschrieben).
• Verwenden Sie leicht zu reinigende Oberflächen (z.B. keramische Fliesen) als Wandoberflächen um den Kochbereich.
• Das Kochfeld darf nicht auf Kühlanlagen, Geschirrspülern oder Trommeltrocknern installiert werden.
• Durch den Einbau des Kochfelds muss eine gute Wärmeabstrahlung gewährleistet sein, um eine einwandfreie Funktion zu gewährleisten.
• Stellen Sie unter allen Umständen sicher, dass das Kochfeld gut belüftet ist und die Zu- und Abluft nicht blockiert sind. Befolgen Sie hierzu die im folgenden beschriebenen Anweisungen.

9.2 Zuschnitt der Arbeitsplatte

- Schneiden Sie die Arbeitsplatte nach den Maßen wie in der Zeichnung dargestellt zu.

Hinweis: Überprüfen Sie vor dem Aussägen, ob die angegebenen Maße mit den Abmessungen am Produkt übereinstimmen.

• Die Dicke der Arbeitsfläche muss mindestens 30 mm betragen. Wählen Sie hitzebeständiges Arbeitsflächenmaterial.
- Der Sicherheitsabstand zwischen den Seiten des Kochfeldes und den Innenflächen der Arbeitsplatte muss mindestens 3 mm betragen.
- Für Installations- und Verwendungszwecke müssen mindestens 5 cm Platz um den Ausschnitt bewahrt werden.

9.3 Belüftungs- und Sicherheitsabstände

- Stellen Sie unbedingt sicher, dass die folgenden Vorraussetzung für eine ausreichende Belüftung des Kochfelds gegeben sind und dass die Zu- und Abluft nicht blockiert sind:

A B E C D

Dunstabzug: min. 650

bzw. Kopffreihaube: min. 500

Hängemöbel: min. 760

• Der Sicherheitsabstand vom Kochfeld zur Dunstabzugshaube muss mindestens 650 mm betragen, zu Oberschränken, Regalen u.ä, die über dem Kochfeld hängen, mindestens 760 mm.
• Wenn das Kochfeld über einem Ofen installiert wird, muss der Ofen über einen eigenen Lüfter verfügen. Der Sicherheitsabstand zwischen der Unterste des Kochfelds und dem Ofen muss mindestens 50 mm betragen.
  • Die Installation muss allen Abstandsvorschriften sowie weiteren Vorschriften entsprechen.

9.4 Einbau des Kochfelds

Hinweis: An der Außenseite des Kochfelds befinden sich Lüftungsöffnungen. Stellen Sie beim Einsetzen des Kochfelds unbedingt sicher, dass diese nicht durch die Arbeitsplatte blockiert werden.

Fixieren des Kochfelds mit Hilfe der Einbauklemmen

• Legen Sie das Kochfeld auf eine stabile, glatte Fläche (Benutzen Sie z.B. die Verpackung als Unterlage).
• Achten Sie darauf, dass kein Druck auf die aus dem Kochfeld hervorstehen Elemente ausgeübt wird.
• Verschrauben Sie 4 Einbauklemmen an der Unterseite des Kochfelds, wie in der Abbildung gezeigt:

Abbildung kann abweichen

- Wählen Sie die Position der Klemmen entsprechend der Arbeitsplattenstärke.

- Achten Sie dabei unbedingt darauf, dass die Klemmen die Innenflächen der Arbeitsplatte nicht Fall berühren.

A B C

A B C

A: Kochfeld
B: Arbeitsplatte
C: Einbauklemme

Installation eines Hitzeschutzes unterhalb des Kochfelds

Bei Installation des Kochfelds über einer Schublade, einem Möbelfach o.ä. oder wenn das Kochfeld von unten zugänglich ist:

- Bringen Sie eine Schutzplatte aus hitzebeständigem Material (z.B. aus Lochblech zur Gewährleistung der Belüftung) in einem Abstand von mindestens 50 mm unterhalb des Kochfelds an (Siehe Abbildung).

- Achten Sie bei der Verwendung von Klebstoff auf eine Temperaturbeständigkeit von 150°C.

9.5 Anschluss des Kochfelds an das Stromnetz

• Achten Sie darauf, dass die auf dem Typenschild angegebene Spannung (V) mit der Netzspannung Ihrer Wohnung übereinstimmt.
• Der Anschluss an die Stromversorgung muss durch eine zertifizierte Elektrofachkraft in Übereinstimmung mit der entsprechenden Norm oder mit einem einpoligen Schutzschalter erfolgen, wie im Folgenden beschrieben:

gelb / grün L1 4 schwarz L2 3 braun N1 2 blau N2 1

5 gelb / grün L1 4 schwarz L2 3 braun N1 2 blau N2 1 220-240/-

220-240V~ L N ↓ 25A~

• Die elektrische Verbindung muss ordnungsgemäß und in Übereinstimmung mit den geltenden Sicherheitsvorschriften erfolgen.
• Verwenden Sie zum Anschluss des Kochfelds an das Stromnetz keine Adapter, Reduzierstücke oder Abzweigvorrichtungen, da diese eine Überhitzung und einen Brand verursachen können.
• Das Kabel darf nicht geknickt oder zusammengedrückt werden.
• Das Stromve sorgungskabel darf keine heißen Teile berühren und muss so verlegt werden, dass seine Temperatur 75°C nie übersteigt.
• Das Kabel mus sregelmäßig geprüft werden.
• Wenn das Kabel beschädigt ist oder ersetzt werden muss, muss dies durch eine zertifizierte Elektrofachkraft mit den richtigen Werkzeugen durchgeführt werden, um Gefahren zu vermeiden.
• Zur Installation muss das mitgelieferte Netzkabel verwendet werden. Es darf nur durch eines des gleichen Typs ausgetauscht werden.

Nach der Installation darf das Anschlusskabel, sowie die Unterseite des Kochfelds nicht mehr zugänglich sein.

10. Technische Daten

Modellname

IH5900RL

Anzahl der Kochzonen 4

Leistung der Kochzonen Zone 1: 1300 W / Booster 1500 W

Zone 2: 2300 W / Booster 2600 W

Zone 3: 1800 W / Booster 2000 W

Elektrische Leistung 7200 W

Netzspannung 220 - 240 V \~ 50 Hz - 60 Hz

Produktmaße, B×T×H 590 × 520 × 62

Einbaumaße, B×T 560 × 490

Gewicht 8,57 kg

Hinweis zur EG – Konformitätserklärung

CE

Produktbezeichnung:

IH5900RL

Induktionskochfeld

Hersteller / Inverkehrbringer:

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

Für das in diesem Handbuch beschriebene Produkt liegt die entsprechende EG - Konformitätserklärung vor.

Einige der relevanten Unterlagen können auf unserer Website unter der entsprechenden Produktseite eingesehen und heruntergeladen werden.

Die vollständigen Dokumente erhalten Sie gerne auf schriftliche Anfrage über die nebenstehende Kontaktadresse.

Jan Kolbe

Leiter Produktmanagement

Bei technischen Fragen zu Ihrem Gerät wenden Sie sich bitte an:

KKT KOLBE Kundendienst

Tel. [phone]

Mail: [e-mail]

www: www.kolbe.de

→ Weitere Daten und Dokumente finden Sie auf unserer Website unter Fragen & Antworten.

KKTKKOLBELGewährwährsteisigung

Zur Inanspruchnahme von Gewährleistungen ist in jedem Fall die Vorlage des Kaufbelegs erforderlich.

Für unsere KKT KOLBE - Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Gewährleistung:

Die Gewährleistung erstreckt sich auf die unentgeltliche Instandsetzung des Geräts bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Gewährleistung beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist. Ab dem 13. Monat hat der Käufer die Beweispflicht, dass der Mangel schon bei Auslieferung vorhanden war. Es ist Nachweis zu erbringen, dass das Gerät von einem Fachmann ordnungsgemäß eingebaut und angeschlossen wurde. Ohne diesen Nachweis kann KKT KOLBE die Gewährleistung ablehnen.
2. Innerhalb der Gewährleistung werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen KKT KOLBE-Einbauvorschrift en und Betriebs anleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kunden dienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 1 Woche nach Übergabe des KKT KOLBE Geräts angezeigt werden. Transportschäden müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden. Montierte Ware gilt als einwandfrei an genommen. Beschädigungen und optische Mängel können nach Montage nicht mehr beanstandet werden.
3. Durch Inanspruchnahme der Gewährleistung verlängert sich die Gewährleistungszeit weder für das Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Geräts entscheidet KKT KOLBE nach Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur erfolgt ausschließlich in unserer Kundendienstwerkstatt.

Während der ersten 12 Monate trägt KKT KOLBE die Kosten für Rückholung, Reparatur und Rückversand. Montagekosten werden in Höhe von max. 49 € übernommen, abweichende Kosten müssen vorher genehmigt werden. Ab dem 13. Monat liegt dies im Ermessen von KKT KOLBE.

1. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

2. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

3. Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel

4. Falsche oder nicht sachgemäße Bedienung / Anschluss und ggf. daraus entstanden er Kurzschluss oder Beladung. Falscher Querschnitt der Abluft leitung.
5. Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschrift en der zuständigen Behörden, Elektrizitätsversorgungsunternehmen.
6. Ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
7. Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pfl ege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Reinigungsmittel (siehe Bedienungsanleitung).

8. Rostbildung im Innenraum des Geräts (weil z.B. Lebensmittel im Ofen gelagert wurden) durch Feuchtigkeit.

9. Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden.

Dazu gehören auch Raumverschmutzungen die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

Die KKT KOLBE Küchentechnik GmbH & Co. KG übernimmt nur in Deutschland oder Österreich Gewährleistung für ihre Produkte. In anderen Ländern wenden Sie sich bitte an den Verkäufer.

© KKT KOLBE Küchentechnik GmbH & Co. KG

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen.
