C7 - Dashcam Lamax - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam
Marke	Lamax
Modell	C7
Display	2,4" HD LCD
Sichtwinkel	150°
Videoauflösung	1920x1080 FHD 30fps, 1280x720 HD 60fps, 1280x720 HD 30fps, 640x480 VGA 30fps
Videoformat	AVI
Bildauflösung	Bis zu 14 MP
Fotoformat	JPG
Speichertyp	microSDHC bis zu 32 GB (Klasse 10 oder höher empfohlen)
Anschlüsse	USB, HDMI, TV-Ausgang
GPS	Optionales externes Modul
Stromversorgung	5V über USB / Zigarettenanzünder; eingebauter Akku für Parkmodus
Akku	Nicht entfernbar, wiederaufladbar (für Parkmodus)
Abmessungen (ca.)	70 x 50 x 30 mm (geschätzt basierend auf 2,4"-Display)
Gewicht (ca.)	60 g (geschätzt)
Hauptmerkmale	Full-HD-Aufnahme, G-Sensor, Endlosschleifenaufnahme, Parkmodus, Bewegungserkennung, Zeitrafferaufnahme, GPS-Unterstützung
Montage	Saugnapfhalterung
Betriebstemperatur	Nicht angegeben; extreme Hitze vermeiden
Pflege und Reinigung	Verwenden Sie ein weiches, fusselfreies Tuch; nicht reinigen, wenn das Gerät eingeschaltet ist; Lösungsmittel vermeiden
Sicherheit	Bedienelemente während der Fahrt nicht bedienen; Halterung nicht in der Nähe von Airbags anbringen; nur das mitgelieferte Ladegerät verwenden
Ersatzteile / Reparierbarkeit	Nicht für den Benutzer reparierbar; wenden Sie sich für Garantie an den Händler
Allgemeine Informationen	Entspricht der EU-Richtlinie 2014/30/EU; 2 Jahre Garantie

Häufig gestellte Fragen - C7 Lamax

Welche Videoauflösungen unterstützt die Lamax C7?

Die Lamax C7 unterstützt 1920x1080 FHD bei 30fps, 1280x720 HD bei 60fps, 1280x720 HD bei 30fps und 640x480 VGA bei 30fps.

Kann die Lamax C7 aufnehmen, wenn das Auto geparkt ist?

Ja, sie verfügt über einen Parkmodus, der die Aufnahme aktiviert, wenn ein Zusammenstoß oder Einbruch erkannt wird. Er kann bei einer einzigen Ladung bis zu 24 Stunden halten.

Welche Speicherkarte wird für die Lamax C7 empfohlen?

Verwenden Sie eine hochwertige microSDHC-Karte der Klasse 10 oder höher mit einer Kapazität von 8 GB bis 32 GB. Formatieren Sie die Karte vor der ersten Verwendung.

Hat die Lamax C7 ein integriertes GPS?

Nein, GPS ist optional über ein externes Modul. Das Gerät kann Geschwindigkeit und Koordinaten anzeigen, wenn das Modul angeschlossen ist.

Wie schalte ich die Lamax C7 ein?

Halten Sie die ON/OFF-Taste für 3-5 Sekunden gedrückt. Sie schaltet sich auch automatisch ein, wenn sie mit Strom verbunden wird.

Kann ich das Mikrofon deaktivieren?

Ja, Sie können das Mikrofon stummschalten oder aktivieren, indem Sie während der Aufnahme die MODE-Taste gedrückt halten, oder es über die Einstellungen deaktivieren.

Was ist der G-Sensor und wie funktioniert er?

Der G-Sensor erkennt plötzliche Bewegungen oder Stöße. Er kann die aktuelle Videodatei sperren, um ein Überschreiben zu verhindern. Die Empfindlichkeit kann auf hoch, mittel oder niedrig eingestellt werden.

Wie kann ich aufgenommene Videos ansehen?

Drücken Sie die MODE-Taste, um in den Galeriemodus zu wechseln. Navigieren Sie mit den AUF-/AB-Pfeilen und drücken Sie OK, um abzuspielen oder zu stoppen.

Ist die Lamax C7 mit Mac und Windows kompatibel?

Ja, sie ist mit MS Windows und Mac OS kompatibel. Schließen Sie sie über USB an, um Dateien zu übertragen.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie zu Allgemeine Einstellungen und wählen Sie Werkseinstellungen wiederherstellen. Dadurch werden alle benutzerdefinierten Einstellungen gelöscht.

BEDIENUNGSANLEITUNG C7 Lamax

Autokamera LAMAX C7 verfügt über folgende Eigenschaften und Funktionen......1

Lieferumfang....1

Produktzeichnung....1

Produktinstallation 2

Schnellsteuerungsfunktionen 2

Erläuterung der Icons 2

Verwendung der Autokamera LAMAX C7 3

1) Einlegen der micro SDHC-Karte....3
2) Versorgung ....3
3) Ein- und Ausschalten der Kamera....3
4) Umschalten zwischen den Modi und Bewegen im Menü 3
5) Aufnehmen / Fotografieren / Galerie ansehen ....3
6) Zeitraffer-Videoaufnahme 4
7) Löschen der angefertigten Aufnahmen direkt in der Kamera ....4
8) Schutz der angefertigten Aufnahmen in der Kamera 4
9) Anschluss zum PC....4

GPS-Funktion 4

LAMAX Player 4

Einstellung der Autokamera LAMAX C7 – Video-Modus ....5

1) Videoeinstellung ....5
2) Videoqualität 5
3) Aufnahmelänge....5
4) Automatisches Ausschalten....5
5) Länge der SOS-Aufzeichnung ....5
6) Mikrofon....5
7) Mikrofonempfindlichkeit 5
8) Belichtung 5
9) Weißabgleich....5
10) ISO-Empfindlichkeit....5
11) Parkmodus 5

Einstellung der Autokamera LAMAX C7 – Foto-Modus ......6

1) Größe der statischen Aufnahme 6
2) Fotoqualität....6
3) Belichtung 6
4) Weißabgleich....6
5) ISO-Empfindlichkeit 6

Allgemeine Kameraeinstellungen für LAMAX C7 6

1) Tastenton 6
2) Ausschalten bei Inaktivität 6
3) Datum/Uhrzeit 6
4) Format der Datumsanzeige....6
5) Anzeige der Position....6
6) Anzeige der Geschwindigkeit 6
7) GPS-Anzeige 6
8) Erneuerungsfunktion 6
9) USB....6

10) Drehen des Displays....6
11) Bildschirmschoner 7
12) G-Sensor-Niveau....7
13) Bewegungserkennung....7
14) GPS-Status....7
15) Zeitzone auswählen 7
16) Auf Werkseinstellung zurücksetzen....7
17) Formatieren der SD-Karte 7
18) Info über SD-Karte 7
19) FW-Version....7

Spracheinstellung ....7

Parameter der Autokamera LAMAX C7....7

Sicherheitsmaßnahmen....8

Grundsätze und Hinweise....8

Sicherheitsgrundsätze....8

Wartung des Geräts 8

Weitere Informationen....9

Konformitätserklärung....9

Einleitung

Vielen Dank für den Kauf Ihrer Autokamera LAMAX C7. Damit erhalten Sie einen zuverlässigen Begleiter bei Ihren Autoreisen. In den meisten EU-Ländern können Sie die Fahrt aufnehmen und somit Ihr Eigentum und Gesundheit schützen.

Autokamera LAMAX C7 verfügt über folgende Eigenschaften und Funktionen

– Full-HD-Videoauflösung 1920 x 1080
- G-Sensor
- Zyklische Aufnahmen
- Parkmodus
- Bewegungssensor
- Zeitraffer
- GPS-Modul (optional)
- Tschechisches Menü

Lieferumfang

• Autokamera LAMAX C7
• Anschlusskabel
• USB-Kabel
• Kamerahalterung
• Benutzerhandbuch

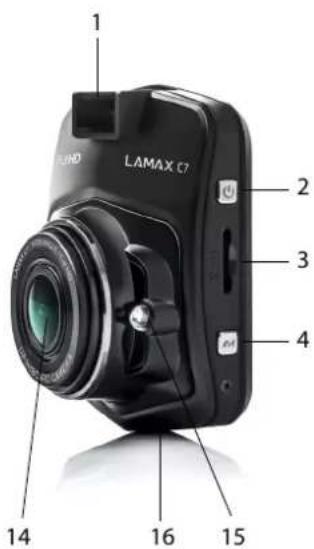

Produktzeichnung

1. Slot für die Halterung
2. EIN/AUS
3. Slot für micro SDHC-Karten
4. Menü
5. Auslöser/OK
6. Pfeil NACH UNTEN
7. Parkmodus (Zeitraffer)
8. Pfeil NACH OBEN
9. MODE
10. Mini USB Schnittstelle
11. A/V-Schnittstelle
12. HDMI-Schnittstelle für den GPS-Modulanschluss
13. Kameradisplay
14. Objektiv
15. LED
16. Mikrofon
17. RESET

Produktinstallation

1) Führen Sie das Anschlusskabel über den Frontscheibenbereich zum Zigarettenanzünder so, dass der Fahrer freie Sicht hat und befestigen Sie ihn. Befestigen Sie das Gerät zwischen der Scheibe und dem Rückspiegel. Auf diese Weise erzielen Sie optimale Aufnahmen.
2) Installieren Sie das Gerät nicht in eine Position, durch welche die Sicht des Fahrers behindert oder er abgelenkt würde.
3) Bei einigen Fahrzeugen wird auch nach dem Abstellen des Motors die Versorgung zum Zigarettenanzünder nicht unterbrochen. Ziehen Sie in diesem Fall das Kabel aus dem Zigarettenanzünder, bevor Sie den Wagen verlassen.
4) Wenn Sie das Gerät zum ersten Mal benutzen, kann es sein, dass die Batterie nicht vollständig aufgeladen ist. Sofern sich das Gerät wegen zu wenig Strom nicht starten lässt, schließen Sie das externe Versorgungskabel manuell an und laden Sie auf diese Weise die Batterie auf.
5) Verwenden Sie microSDHC-Karten von Markenherstellern der Klasse 10 und höher. Um die optimale Aufnahmelänge nutzen zu können, empfehlen wir Karten mit einer Kapazität von mindestens 8 GB, höchstens jedoch 32 GB zu verwenden. Wenn Sie die Speicherkarte zum ersten Mal verwenden, empfehlen wir diese zu formatieren.

Schnellsteuerungsfunktionen

1) LED-Dioden-Beleuchtung – durch kurzes Drücken der Taste NACH OBEN-Pfeiltaste schalten Sie zwischen EIN/AUS/AUTO um.
2) Parkmodus - durch kurzes Drücken der Taste „PARKMODUS“.
3) LCD ein- und ausschalten – durch kurzes Drücken der Taste NACH UNTEN-Pfeiltaste.
4) Dateisperre und Freigabe – während der Videoaufnahme kann die Momentaufnahme durch kurzes Drücken der Taste „MODE“ gesperrt werden.
5) Zeitraffer – zum Ein- oder Ausschalten des Zeitraffers rote Taste (P) für mindestens zwei Sekunden drücken.
6) Ein-/Ausschalten des Mikrophons – durch langes Drücken der Taste „MODE“.

Erläuterung der Icons

BILDSCHIRM
	Speicherkarte nicht gefunden
	Speicherkarte gefunden
	Batteriestatus
	Video-Modus	EV: 0.00 Lichtwert
	Fotoapparat-Modus
	Video-Auflösung
	Datei gesperrt

BILDSCHIRM: Weißabgleich
AWB	Weißabgleich – Autom.	Weißabgleich– fluoreszierend
	Weißabgleich – Tageslicht	Weißabgleich – Wolfram
	Weißabgleich – bewölkt

MENÜ: Galerie
[WWSW]	Datei löschen	[STGV]	Alles löschen
	Datei speichern		Datei entsperren
[7TKV]	Alles sperren		Alles entsperren

MENÜ: Weißabgleich
	Weißabgleich – Autom.		Weißabgleich – fluoreszierend
	Weißabgleich – Tageslicht		Weißabgleich – Wolfram
	Weißabgleich – bewölkt

Verwendung der Autokamera LAMAX C7

1) Einlegen der micro SDHC-Karte

Die microSDHC-Karte in den Slot für die microSDHC-Karte einlegen bzw. entfernen, wenn die Kamera ausgeschaltet und nicht an einen Rechner oder eine Versorgungsquelle angeschlossen ist.

2) Versorgung

a) Zur Versorgung können Sie die Kamera sowohl über ein USB-Kabel an einen Rechner als auch direkt an den Zigarettenanzünder im Fahrzeug anschließen.
b) Die Kamera ist für dauerhaften Anschluss vorgesehen. Integrierte Batterie kann weder herausgenommen noch ausgewechselt werden.
c) Integrierte Batterie ist primär zur Verwendung im Parkmodus vorgesehen.

3) Ein- und Ausschalten der Kamera

a) Kamera wird eingeschaltet, indem Sie die Taste EIN/AUS drücken und für 3 bis 5 Sekunden gedrückt halten.
b) Nach dem Anschluss an die Versorgungsquelle schaltet sich die Kamera automatisch ein.
c) Kamera wird ausgeschaltet, indem Sie die Taste EIN/AUS drücken und für 3 bis 5 Sekunden gedrückt halten.
d) Kamera schaltet sich automatisch aus, nachdem sie von der Versorgungsquelle getrennt wurde.

4) Umschalten zwischen den Modi und Bewegen im Menü

a) Durch sukzessives kurzes Drücken der Taste „MODE“ können Sie zwischen den Modi Videoaufnahme/Foto-apparat/Videogalerie/Fotogalerie umschalten.
b) Das Kameramenü besteht aus vier separaten Bereichen - aus den Kameragrundeinstellungen/Videoeinstellungen/Fotoeinstellungen/Spracheinstellungen. Zwischen den einzelnen Bereichen können Sie sich mit der Pfeiltasten „NACH OBEN“ und „NACH UNTEN“ bewegen. Für den Zugang zum Menü dient die Taste „MENÜ“. In jedem einzelnen Menübereich können Sie sich anschließend über die Pfeiltasten „NACH OBEN“ und „NACH UNTEN“ vertikal bewegen, wobei zur Bestätigung der getroffenen Auswahl die Taste „OK“ dient.
c) In den separaten Menübereich Videoeinstellungen/Fotoeinstellungen gelangt man nur vom entsprechenden Modus aus. Somit gelangt man nur vom Modus Videoaufzeichnung zu den Videoeinstellungen. Zu den Fotoeinstellungen gelangt man nur vom Modus Fotoapparat.
d) Um zurück um eine Ebene zu gehen, die Taste „MENÜ“ betätigen. Um die Einstellungen komplett zu verlassen die Taste „MODE“ betätigen.

5) Aufnehmen / Fotografieren / Galerie ansehen

a) Die Aufnahmefunktion der Kamera startet nach dem Betätigen der Taste „OK“. Durch erneutes Betätigen wird die Aufnahmefunktion beendet. Die Kamera muss sich im Aufnahmemodus befinden.
b) Automatische Aufnahme – die automatische Aufnahmefunktion ist dauerhaft eingeschaltet. Automatische Aufnahme wird gestartet, nachdem die Kamera an die Versorgungsquelle angeschlossen wurde. Sofern das

Fahrzeug über eine Versorgungsquelle verfügt, welche vom Anlasser abhängig ist, schaltet sich die Kamera nach dem Starten ein und startet die Aufnahme.

c) Automatisches Beenden der Aufnahme und Ausschalten – wenn die Versorgung unterbrochen, d.h. nach dem Abstellen des Motors, wird stoppt die Aufnahmefunktion der Kamera automatisch und die Kamera schaltet sich aus. Einige Fahrzeuge verfügen über einen Zigarettenanzünder mit dauerhafter Versorgung. Vergessen Sie in diesem Fall nicht das Anschlusskabel aus dem Zigarettenanzünder zu ziehen.
d) Das Aufnehmen von Fotos erfolgt durch Drücken der Taste „OK“. Die Kamera muss sich im Foto-Modus befinden.
e) Nach dem Umschalten in den Galerie-Modus wird das Verzeichnis mit den aufgenommenen Videos und Fotos angezeigt. Die Pfeiltasten „NACH OBEN“ und „NACH UNTEN“ dienen dazu, sich zwischen den einzelnen Aufnahmen und Fotos bewegen zu können. Zum Starten sowie zum Stoppen der Aufnahme dient die Taste „OK“.

6) Zeitraffer-Videoaufnahme

Zum Einschalten der Zeitraffer-Videoaufnahme rote Taste (P) für mindestens zwei Sekunden drücken. Auf dem Display erscheint rote Schaltfläche (T) und die Kamera startet die Aufnahme. Durch das Drücken der Taste OK wird die Aufnahme unterbrochen. Erneutes Drücken der Taste OK setzt die Zeitraffer-Videoaufnahme fort. Wird die rote Taste (P) für mindestens zwei Sekunden gedrückt, schaltet die Zeitraffer-Videoaufnahme ab.

7) Löschen der angefertigten Aufnahmen direkt in der Kamera

a) Löschen von einzelnen Aufnahmen direkt in der Kamera erfolgt über die Galerie. Nachdem die Taste „MENÜ“ gedrückt und die Position „Löschen“ ausgewählt wurde, wählen Sie die zu löschende Datei.
b) Löschen aller Aufnahmen – in der Galerie. Nachdem die Taste „MENÜ“ gedrückt und die Position „Löschen“ ausgewählt wurde, wählen Sie die Option „Alles löschen“, um markierte Videos oder Fotos zu löschen.

8) Schutz der angefertigten Aufnahmen in der Kamera

a) Sperren der aktuellen Aufnahme – in der Galerie. Nachdem die Taste „MENÜ“ gedrückt und die Position „Sperren“ ausgewählt wurde, wählen Sie zunächst die Schaltfläche „Buch mit Schloss“ und anschließend die zu sperrende Datei aus.
b) Entsperren der aktuellen Aufnahme – in der Galerie. Nachdem die Taste „MENÜ“ gedrückt und die Position „Sperren“ ausgewählt wurde, wählen Sie zunächst die Schaltfläche „Buch ohne Schloss“ und anschließend die zu entsperrende Datei aus.
c) Sperren sämtlicher Aufnahme – in der Galerie. Nachdem die Taste „MENÜ“ gedrückt und die Position „Sperren“ ausgewählt wurde, wählen Sie zunächst die Schaltfläche „Buch mit Schloss“ und anschließend das Video oder Foto aus.
d) Entsperren sämtlicher Aufnahme – in der Galerie. Nachdem die Taste „MENU“ gedrückt und die Position „Sperren“ ausgewählt wurde, wählen Sie die Option „Ordner ohne Schloss“ und anschließend das Video oder Foto aus.

9) Anschluss zum PC

Über das mitgelieferte Mini-USB-Kabel kann die Kamera an einen PC angeschlossen werden. Nach dem Anschluss verhält sich die Kamera wie eine Webkamera oder Plug'n'play-Gerät. Der Anschlusstyp kann im Menü Grundeinstellungen, unter USB eingestellt werden.

GPS-Funktion

Das Gerät unterstützt die Konnektivität mit dem externen GPS-Modul, wodurch die gefahrene Strecke aufgenommen wird. Während der Empfangsuche ist die Anzeige auf dem Display rot. Bei erfolgreicher Verbindung zwischen Modul und Lokalisierung der Position wird die GPS-Anzeige grün.

GPS-Funktion muss zunächst in der Allgemeineinstellung der Kamera gestartet werden. Nach dem einschalten aller Funktionen erscheint auf dem Display aktuelle Geschwindigkeit in km/h und GPS-Koordinaten der aktuellen Position.

LAMAX Player

Auf der Webseite von LAMAX Electronics ist der LAMAX Player für die aufgezeichneten Videos als Download verfügbar. Der Player enthält GoogleMaps. So können Sie die aktuelle Position nach dem Video und die gefahrene Strecke verfolgen.

Direkt unter dem Bildschirm der Videoaufnahme befindet sich eine Leiste mit den Kurven des G-Sensors, welche die Bewegung wegen einem eventuellen Aufprall aufzeichnen. Somit haben Sie bei einem Aufprall das Beweismaterial, das sich der Unfall tatsächlich ereignet hat.

LAMAX Player ist als Download unter folgendem Link verfügbar:

Einstellung der Autokamera LAMAX C7 – Video-Modus

1) Videoeinstellung

Die Einstellung der Videoauflösung können Sie im separaten Menübereich Videoeinstellungen vornehmen. In das Menü Videoeinstellungen gelangen Sie, indem Sie die Taste „MENÜ“ im Video-Modus drücken. Mit den Pfeiltasten „NACH OBEN“ und „NACH UNTEN“ wählen Sie eine der Optionen – FHD/30p (1920x1080, 30 sn/s), HD/30p (1280x720, 30 sn/s), HD/60p (1280x720, 60 sn/s) und VGA/30p (640x480, 30 sn/s).

2) Videoqualität

Ermöglicht die Videokomprimierung direkt auf der Speicherkarte, mit einem geringen Qualitätsverlust.

SHQ – drahtlose volle Qualität

HQ – geringfügig verringerte Aufnahmequalität, senkt allerdings die Datenmenge um die Hälfte

3) Aufnahmelänge

Die Kamera teilt die Aufnahme in einzelne Sequenzen auf, deren Länge manuell einstellbar ist oder komplett abgeschaltet werden kann. Die Sequenzlänge beträgt 1, 3, 5 oder 10 Minuten.

4) Automatisches Ausschalten

Ermöglicht automatisches verzögertes Ausschalten nach der Versorgungsunterbrechung von 0 bis 3 Minuten.

5) Länge der SOS-Aufzeichnung

Ermöglicht die Einstellung der Aufzeichnungslänge für Bewegungserfassung im Bereich von 5-60 s.

6) Mikrofon

Die Kamera ermöglicht das Ausschalten der Tonaufnahme und somit unerwünschten Tonaufnahmen vorzubeugen. Ton der Aufnahme kann auch durch Schnellwahl ein- und ausgeschaltet werden.

7) Mikrofonempfindlichkeit

Ermöglicht die Einstellung der Mikrofonempfindlichkeit in zwei Stufen.

8) Belichtung

Ermöglicht die Anpassung der Belichtung nach Bedarf. Einstellung der Belichtung für die Aufnahme im Bereich von -2 bis +2 in 1/3-Größenschritten.

9) Weißabgleich

Ermöglicht die Weißabgleicheinstellung in der angefertigten Aufnahme – automatisch, Tageslicht, bewölkt, Glühbirne, Leuchtstoffröhre.

10) ISO-Empfindlichkeit

Durch die ISO-Einstellung wird die Empfindlichkeit des Bildchips bestimmt. Je dunkler die aufgenommene Szene ist, desto höher muss die ISO eingestellt werden. Mit einer höheren ISO sind mehr Geräusche in der angefertigten Aufnahme vorhanden. Sie kann als automatisch, 100 und 200 eingestellt werden.

11) Parkmodus

Wenn es zu einem Aufprall oder zu einem Versuch kommt, auf grobe Weise in das geparkte Auto einzudringen, wird beim eingeschalteten Parkmodus die Kamera sowie die Videoaufnahme gestartet. Kann in verschiedenen Empfindlichkeitsstufen (2G, 4G, 8G) eingestellt werden, wobei 2G die höchste Empfindlichkeitsstufe und 8G die niedrigste Empfindlichkeitsstufe ist. Über die Schnellwahlfunktion kann der Parkmodus einfach ein- und ausgeschaltet werden. Der Parkmodus kann bis zu 24 Stunden ohne Aufladen aufrechterhalten werden. Der Parkmodus funktioniert auch bei ausgeschalteter Kamera.

Einstellung der Autokamera LAMAX C7 – Foto-Modus

1) Größe der statischen Aufnahme

Kann im separaten Menü Fotoeinstellungen eingestellt werden. In das Menü Fotoeinstellungen gelangen Sie, indem Sie die Taste „MENÜ“ im Foto-Modus drücken. Mit den Pfeiltasten „NACH OBEN“ und „NACH UNTEN“ wählen Sie eine der Optionen – 14 Mpx, 12 Mpx, 8 Mpx, 5 Mpx, 3 Mpx, 2 Mpx, 1,2 Mpx und VGA.

2) Fotoqualität

Durch diese Einstellung wird die Gesamtqualität der angefertigten Aufnahmen einschließlich deren Größe beeinflusst. Folgende Qualitätsstufen können eingestellt werden - sehr hoch (SHQ), hoch (HQ).

3) Belichtung

Ermöglicht die Anpassung der Belichtung nach Bedarf. Einstellung der Belichtung für die Fotos im Bereich von -2 bis +2 in 1/3-Größenschritten.

4) Weißabgleich

Ermöglicht die Weißabgleicheinstellung in der angefertigten Aufnahme – automatisch, Tageslicht, bewölkt, Glühbirne, Leuchtstoffröhre

5) ISO-Empfindlichkeit

Durch die ISO-Einstellung wird die Empfindlichkeit des Bildchips bestimmt. Je dunkler die aufgenommene Szene ist, desto höher muss die ISO eingestellt werden. Mit einer höheren ISO sind mehr Geräusche in der angefertigten Aufnahme vorhanden. Sie kann als automatisch, 100 und 200 eingestellt werden.

Allgemeine Kameraeinstellungen für LAMAX C7

1) Tastenton

Ermöglicht das Ein- bzw. Ausschalten der Tastentöne.

2) Ausschalten bei Inaktivität

Ermöglicht automatisches Ausschalten bei Inaktivität nach 1 oder 5 Minuten.

3) Datum/Uhrzeit

Einstellung der Uhrzeit sowie des Datums am Gerät. Sie können auch das Datumsanzeigeformat wählen.

4) Format der Datumsanzeige

Ermöglicht die Einstellung der Anzeige des Datums (Jahr/Monat/Tag, Monat/Tag/Jahr, Tag/Monat/Jahre) oder Ausschalten der Anzeige.

5) Anzeige der Position

Ermöglicht die Anzeige der GPS-Koordinaten im Video. Funktionsfähig nach dem richtigen Anschluss des GPS-Moduls.

6) Anzeige der Geschwindigkeit

Zeigt auf dem Display die aktuelle Fahrtgeschwindigkeit. Funktionsfähig nach dem richtigen Anschluss des GPS-Moduls.

7) GPS-Anzeige

Ist erforderlich für die korrekte Funktion der Kamera mit dem GPS-Modul. Auf dem Display wird die Schaltfläche GPS angezeigt und bei eingeschalteter Geschwindigkeitsanzeige auch die Angabe in km/h.

8) Erneuerungsfunktion

Ermöglicht die Frequenzauswahl im Einklang mit der Frequenz des Stromversorgungsnetzes (auf dem Europäischen Kontinent beträgt die Netzstromfrequenz 50 Hz, in Amerika sowie in Teilen Asiens 60 Hz).

9) USB

Ermöglicht die Einstellung der Verhaltensregeln der Kamera beim Anschluss an einen Rechner. Die Kamera kann wie eine Webkamera (PC Cam) oder Plug'n'play-Gerät (MSDC) angeschlossen werden.

10) Drehen des Displays

Ermöglicht die Displaydrehung um 180°. Das ist sinnvoll, wenn die Kamera z.B. auf dem Armaturenbrett befestigt werden soll.

11) Bildschirmschoner

Einstellung der automatischen Display-Abschaltung nach 3, 5 oder 10 Minuten Inaktivität.

12) G-Sensor-Niveau

In Verbindung mit anderen Kamerafunktionen. Kann in drei verschiedenen Empfindlichkeitsstufen (High - hoch, Medium - mittel und Low - niedrig) eingestellt werden. Richtige Empfindlichkeitseinstellung beeinflusst die Funktionalität weiterer Kamerafunktionen. Für richtige Funktion „Parkmodus“ wird wegen dem Aufzeichnen auch geringfügiger Aufprall aufgezeichnet (beim Parken, Vandalismus). Für korrekte Funktion der Dateisperre empfehlen wir niedrigere Empfindlichkeit zum Eliminieren von unbeabsichtigten Sperren, beispielsweise bei Geländeunebenheiten. Den eingeschalteten G-Sensor signalisiert die Schaltfläche im linken Displaybereich.

13) Bewegungserkennung

Bei eingeschalteter Bewegungserkennung beginnt die automatische Aufnahme bei Bewegungserkennung im Objektivsichtfeld. Die Aufnahme wird beendet, sobald keine Bewegung erkannt wird.

14) GPS-Status

Informiert über GPS-Verbindung.

15) Zeitzone auswählen

Ermöglicht die Wahl der aktuellen Zeitzone.

16) Auf Werkseinstellung zurücksetzen

Ermöglicht einfaches Zurücksetzen auf Werkseinstellung.

17) Formatieren der SD-Karte

Formatieren der microSDHC-Karte.

18) Info über SD-Karte

Informiert über die Videolänge, die auf der Speicherkarte gespeichert werden kann, bevor sie voll ist.

19) FW-Version

Informiert über die aktuelle Firmware-Version.

Spracheinstellung

In das Menü Spracheinstellungen gelangen Sie, indem Sie die Taste „MENÜ“ drücken. Mit den Pfeiltasten die Schaltfläche für die Spracheinstellung auswählen und OK drücken. Mit den Pfeiltasten die gewünschte Sprache auswählen und erneut OK drücken.

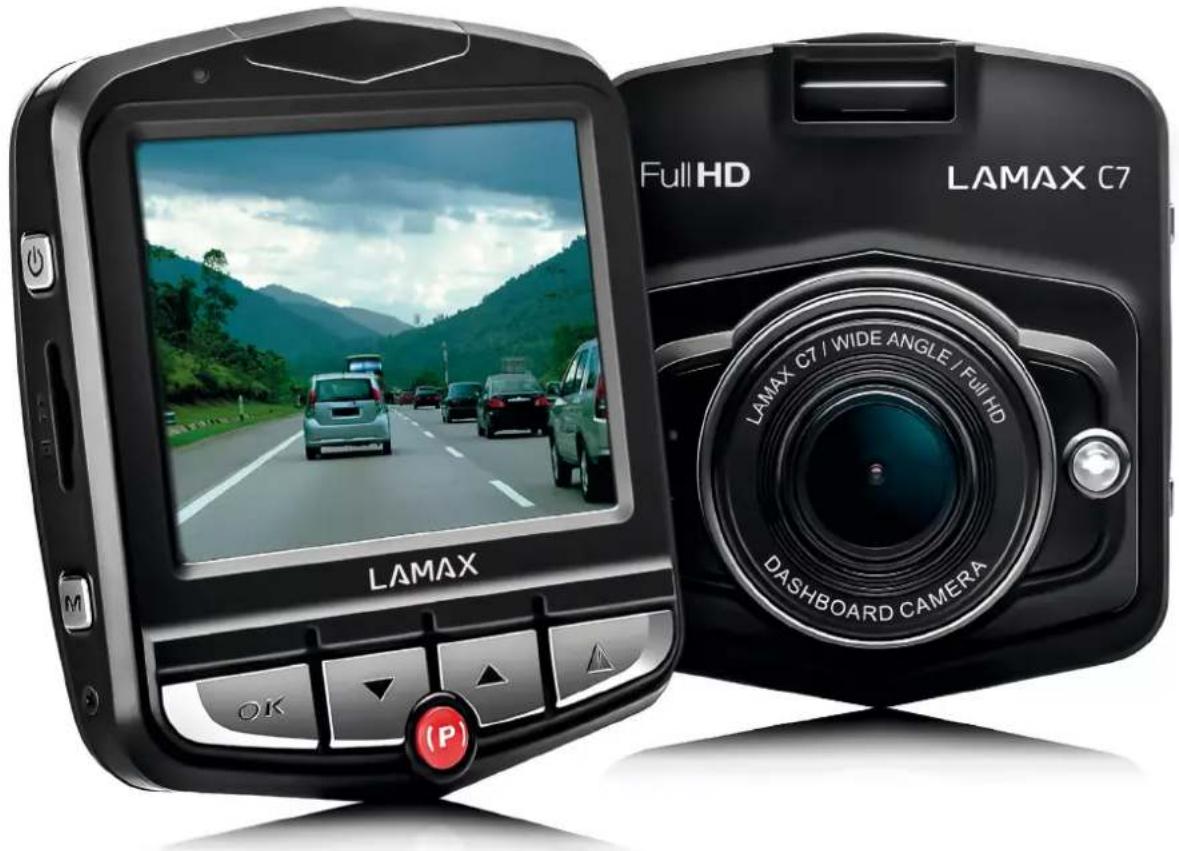

Parameter der Autokamera LAMAX C7

Display	2,4" HD LCD
Aufnahmewinkel	150°
Videoauflösung	1920x1080 FHD 30 fps, 1280x720HD (60 fps), 1280x720 HD (30 fps), 640x480 VGA (30 fps)
Videoformat	avi
Fotoauflösung	Bis zu 14 Mpx
Fotoformat	jpg
Speichertyp	Micro SDHC bis zu 32 GB
Konnektivität	USB, HDMI, TV out
Frequenz	50/60 Hz
GPS	ja (optional)
Betriebssystemkompatibilität	MS Windows, Mac OS

Anmerkung: Die Spezifikation kann sich infolge der Änderung von Geräteteilen oder durch eine Softwareaktualisierung verändern.

Achtung - in einigen Ländern der Europäischen Union gibt es spezifische Gesetze in Bezug auf Aufnahmen mit Autokameras. Aus diesem Grund empfehlen wir, sich vor jeder Auslandsreise über die gesetzliche Regelung vor Ort zu informieren - am besten bei den Automobilklubs vor Ort. Die Kamera darf als Beweismaterial verwendet werden - sogar im Rahmen von Verhandlungen mit Polizeimitarbeitern. Auch hier empfehlen wir wieder,

sich über die gesetzliche Regelung in den einzelnen Ländern zu informieren. Wir weisen darauf hin, dass das Aufnahmematerial auch gegen den Autor solcher Aufnahmen verwendet werden darf. Die Firma LAMAX Electronics haftet nicht für die ungesetzliche Verwendung der Kameras sowie auch nicht für die ungesetzliche Verwendung des Materials, welches mit diesen Kameras aufgenommen wurde.

Sicherheitsmaßnahmen

1. Schützen Sie die Kamera vor Stößen, verhindern Sie, dass sie auf die Erde fällt sowie weitere mechanische Beschädigungsmöglichkeiten.
2. Sorgen Sie dafür, dass sich die Kamera nicht in der Nähe von Objekten befindet, welche starke Magnetfelder erzeugen, wie zum Beispiel Magneten oder Elektromotoren. Sorgen Sie dafür, dass sich die Kamera auch nicht in der Nähe von Objekten befindet, welche starke Funkwellen ausstrahlen, wie zum Beispiel Antennen. Durch starke Magnetfelder oder Funkwellenkann die Kamera beziehungsweise die angefertigten Bildund Tonaufnahmenbeschädigt werden.
3. Schützen Sie die Kamera vor hohen Temperaturen sowie vor direkter Sonneneinstrahlung.
4. Verwenden Sie nur microSDHC-Karten von Markenherstellern. Durch Karten von Nichtmarkenherstellern ist nicht garantiert, dass der Datenspeicherort korrekt funktioniert.
5. Legen Sie keine microSDHC-Karten in die Nähe von Magnetfeldern bzw. nicht dorthin, wo sich statischer Starkstrom bildet. Sie verhindern damit, dass Ihre Daten verloren gehen.
6. Sofern sich das Gerät beim Aufladen überhitzt, sich Rauch oder ein verdächtiger Geruch bildet, trennen Sie das Gerät sofort von der Versorgungsquelle und unterbrechen Sie den Aufladevorgang.
7. Sorgen Sie dafür, dass sich die Kamera beim Aufladen außerhalb der Reichweite von Kindern befindet. Durch das Anschlusskabel könnte ein elektrischer Stromunfall verursacht werden bzw. könnte sich das Kind mit diesem erdrosseln.
8. Bewahren Sie die Kamera an einem kühlen, trockenen sowie staubfreien Ort auf.

Grundsätze und Hinweise

– Zur Gewährleistung Ihrer eigenen Sicherheit bedienen Sie das Gerät nicht während der Fahrt.
- Wenn Sie das Gerät im Auto verwenden, ist eine Fensterhalterung erforderlich. Postieren Sie die Kamera an einer geeigneten Stelle in der Form, dass die Sicht des Fahrers sowie auch die Aktivierung der Sicherheitselemente (z. B. der Airbags) nicht behindert wird.
- Das Kameraobjektiv darf durch nichts blockiert werden und in der Nähe des Objektivs dürfen sich keine reflektierenden Materialien befinden. Halten Sie das Objektiv sauber.
- Sofern das Auto über eine getönte reflektierende Frontscheibe verfügt, kann dadurch die Aufnahmequalität eingeschränkt werden.

Sicherheitsgrundsätze

• Verwenden Sie nur das Ladegerät, welches mit dem Gerät geliefert wird. Wenn ein anderer Ladegerättyp verwendet wird, kann dies zu Gerätestörungen führen oder es können andere Gefahren auftreten.
• Verwenden Sie das Ladegerät nicht in einer sehr feuchten Umgebung. Berühren Sie das Ladegerät niemals mit feuchten Händen oder wenn Sie im Wasser stehen.
• Wenn das Gerät an der Versorgungsquelle angeschlossen ist oder wenn die Batterie aufgeladen wird, lassen Sie um das Ladegerät herum ausreichend Raum zur Luftzirkulation.
• Bedecken Sie das Ladegerät nicht mit Papier oder anderen Gegenständen, durch welche sich die Kühlung des Ladegeräts verschlechtern könnte. Verwenden Sie das Ladegerät nicht, wenn es sich im Transportbehälter befindet.
• Schließen Sie das Ladegerät an die richtige Spannungsquelle an. Die Angaben zur Spannung befinden sich auf dem Produktgehäuse oder auf der Produktverpackung.
• Verwenden Sie das Ladegerät nicht, wenn es offensichtlich beschädigt ist. Reparieren Sie das Gerät nicht selbst, wenn es beschädigt ist.
• Bei einer übermäßigen Erhitzung des Geräts trennen Sie dieses sofort von der Stromzufuhr.
  – Das Aufladen des Geräts sollte unter Aufsicht erfolgen.

Wartung des Geräts

– Durch eine gute Wartung dieses Geräts ist ein problemloser Betrieb gewährleistet und das Schadensrisiko wird reduziert.

• Bewahren Sie das Gerät nicht unter extremer Feuchtigkeit und Temperaturen auf und schützen Sie das Gerät dauerhaft vor direkter Sonneneinstrahlung beziehungsweise vor UVStrahlung.
• Verhindern Sie, dass das Gerät herunterfällt und schützen Sie es vor starken Stößen.
• Schützen Sie das Gerät vor plötzlichen sowie enormen Temperaturänderungen. Dies könnte zur Folge haben, dass die Feuchtigkeit im Gerät kondensiert, wodurch das Gerät beschädigt werden könnte. Sofern die Feuchtigkeit kondensiert, lassen Sie das Gerät vor der weiteren Verwendung trocknen.
  – Die Displayoberfläche kann leicht verkratzt werden. Berühren Sie diese daher nicht mit scharfen Gegenständen.
• Reinigen Sie das Gerät auf keinen Fall im eingeschalteten Zustand. Verwenden Sie zum Reinigen des Displays sowie der Außenoberfläche des Geräts einen weichen, nicht fasrigen Lappen. Reinigen Sie das Display nicht mit Küchenrollen, Papiertaschentüchern, etc.
• Versuchen Sie auf keinen Fall, das Gerät auseinanderzunehmen, es zu reparieren oder sonst irgendwie zu verändern. Bei Demontage, Änderungen oder sonstigen Reparaturversuchen verfällt die Garantie und das Gerät kann beschädigt werden beziehungsweise kann es sogar zu Verletzungen oder Vermögensschäden kommen.
  – Lagern bzw. befördern Sie zusammen mit dem Gerät bzw. mit Teilen von diesem oder Zubehör keine brennbaren Flüssigkeiten, Gase oder explosive Materialien.
• Um einen Diebstahl zu verhindern, lassen Sie das Gerät und das Zubehör ohne Aufsicht nicht offen sichtbar im Auto liegen.
  – Durch eine Überhitzung kann das Gerät beschädigt werden.

Weitere Informationen

1) Für Haushalte: Das auf dem Produkt beziehungsweise in der Projektdokumentation aufgeführte Symbol (durchgestrichener Korb) bedeutet, dass benutzte elektrische oder elektronische Produkte nicht zusammen mit kommunalem Abfall entsorgt werden dürfen. Damit das Produkt richtig entsorgt werden kann, geben Sie es in den hierfür bestimmten Sammelstellen ab. Hier wird es kostenlos

angenommen. Durch die korrekte Entsorgung dieses Produkts tragen Sie dazu bei, wertvolle natürliche Quellen zu erhalten sowie negativen Umweltauswirkungen und negativen gesundheitlichen Auswirkungen vorzubeugen, welche infolge der nicht korrekten Abfallentsorgung auftreten könnten. Weitere Details fordern Sie bei der zuständigen Behörde vor Ort oder bei der nächstgelegenen Sammelstelle an. Bei einer nicht korrekten Entsorgung dieser Abfallart können im Einklang mit den nationalen Vorschriften entsprechende Strafen verhangen werden. Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (zur Anwendung für Firmen und Unternehmen): Verlangen Sie von Ihrem Verkäufer oder Lieferanten ausführliche Informationen in Bezug auf die korrekte Entsorgung von elektrischen und elektronischen Geräten. Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten in den sonstigen Ländern außerhalb der Europäischen Union: Das oben genannte Symbol (durchgestrichener Korb) ist nur in den Ländern der Europäischen Union gültig. Verlangen Sie vom Verkäufer des Geräts bzw. von den zuständigen Behörden ausführliche Informationen in Bezug auf die korrekte Entsorgung von elektrischen und elektronischen Geräten. Alles wird durch das Symbol eines durchgestrichenen Containers auf dem Produkt, auf der Verpackung oder auf gedruckten Unterlagen dargestellt.

2) Reparaturen während der Garantiezeit machen Sie bei Ihrem Verkäufer geltend. Bei technischen Problemen und Fragen wenden Sie sich an Ihren Verkäufer, welcher Sie über die weitere Vorgehensweise informieren wird. Halten Sie die Regeln für Arbeiten mit elektrischen Anlagen ein. Der Benutzer ist nicht berechtigt, das Gerät auseinanderzunehmen bzw. einen Bestandteil des Geräts auszuwechseln. Beim Öffnen oder der Entfernung des Gehäuses besteht das Risiko eines elektrischen Stromunfalls. Beim nicht korrekten Zusammenbau des Geräts sowie dessen erneutem Anschluss besteht für Sie ebenfalls das Risiko eines elektrischen Stromunfalls.

Konformitätserklärung

Von der Gesellschaft elem6 s.r.o. wird hiermit erklärt, dass alle LAMAX-Geräte im Einklang mit den generellen Anforderungen sowie weiteren betreffenden Bestimmungen der Richtlinie 2014/30/EU stehen. Die Produkte sind in Deutschland, in der Tschechischen Republik, in der Slowakei, in Polen, Ungarn sowie in den weiteren EU-Mitgliedsstaaten zum freien Verkauf bestimmt. Die Garantiezeit für die Produkte beträgt 24 Monate, vorbehaltlich einer anderweitigen Vereinbarung. Die Konformitätserklärung kann unter www.lamax-electronics.com heruntergeladen werden.

CE

Hersteller:

elem6 s.r.o.,

Druckfehler sowie Handbuchänderungen vorbehalten!

LAMAX

ELECTRONICS

CZ - UŽIVATELSKÝ MANUÁL

LAMAX C7

OBSAH

Úvod....1
