BEDIENUNGSANLEITUNG WQP8-7710D Hanseatic

teilintegrierbar/unterbaufähig

Inhaltsverzeichnis

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshin und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Informationen zur Installation, zum Einbau und Anschluss fi nden Sie ab Seite DE-23.

Lieferung DE-3

Bedienelemente und Geräteteile .... DE-4

Sicherheit DE-6

Bestimmungsgemäßer Gebrauch . . DE-6

Begriffserklärung DE-6

Sicherheitshinweise ..... DE-6

Geschirrspülmittel, Klarspüler und

Regeneriersalz .....DE-11

Multitabs .....DE-11

Geschirrspülmittel einfüllen .....DE-11

Klarspüler einfüllen . . . . . . . . . . DE-12

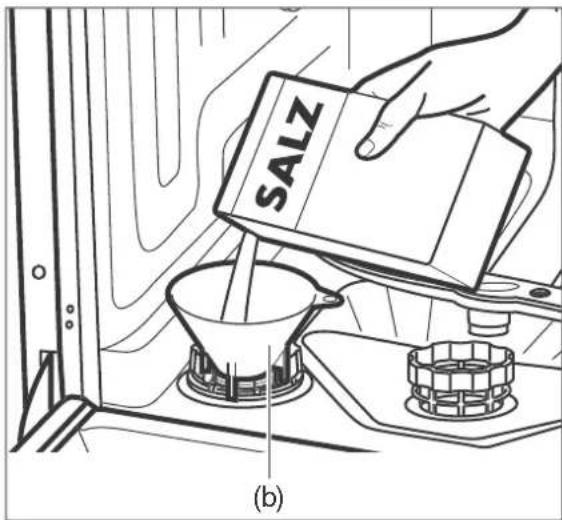

Regeneriersalz einfüllen ..... DE-13

Geschirrspüler beladen ..... DE-14

Ungeeignetes Geschirr ..... DE-14

Oberer Geschirrkorb DE-14

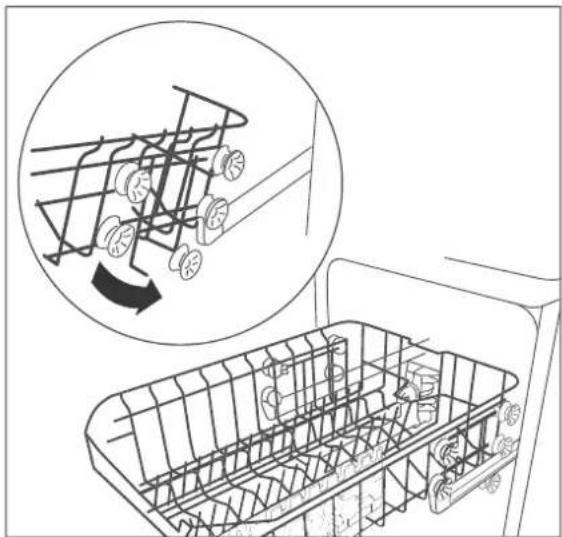

Höhe des oberen Geschirrkorbs

ändern DE-15

Unterer Geschirrkorb ..... DE-15

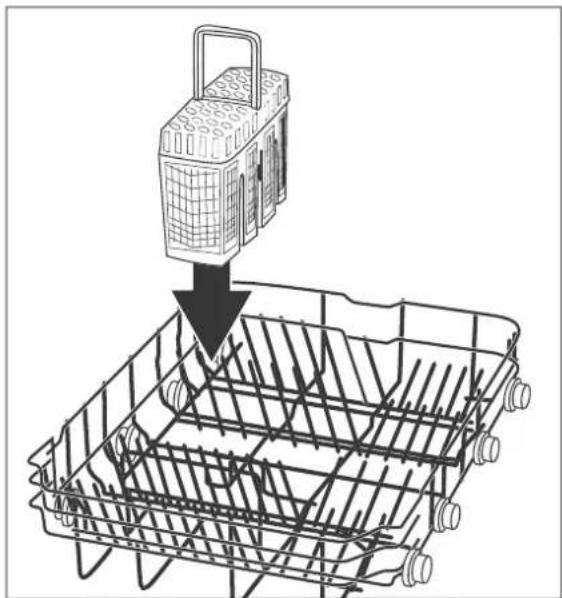

Besteckkorb ..... DE-16

Spülprogrammtabelle ..... DE-17

Spülbetrieb DE-18

Vorbereitung DE-18

Spülprogramm wählen und starten DE-18

Zusatzoptionen DE-18

Spülprogramm wechseln ..... DE-19

Geschirr nachlegen ..... DE-19

Pflege und Reinigung ..... DE-21

Gerätefront und Türdichtung reinigen DE-21

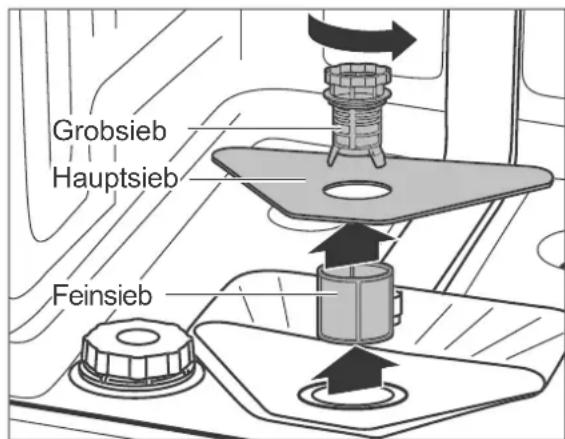

Siebe reinigen ..... DE-21

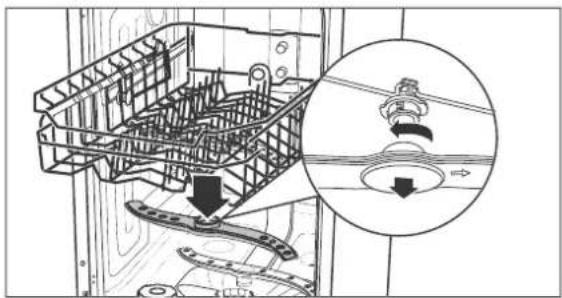

Sprüharme reinigen ..... DE-22

Komplettreinigung DE-22

Schutz vor Frostschäden ..... DE-22

Installation, Einbau, Anschluss ..... DE-23

Geeigneten Standort wählen ..... DE-23

Ablaufschlauch anschließen ..... DE-23

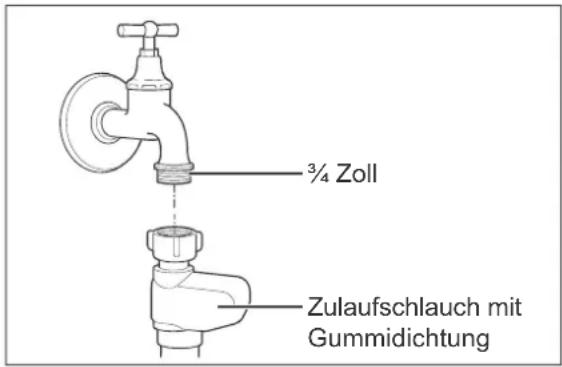

Zulaufschlauch anschließen ..... DE-24

Elektrischer Anschluss ..... DE-24

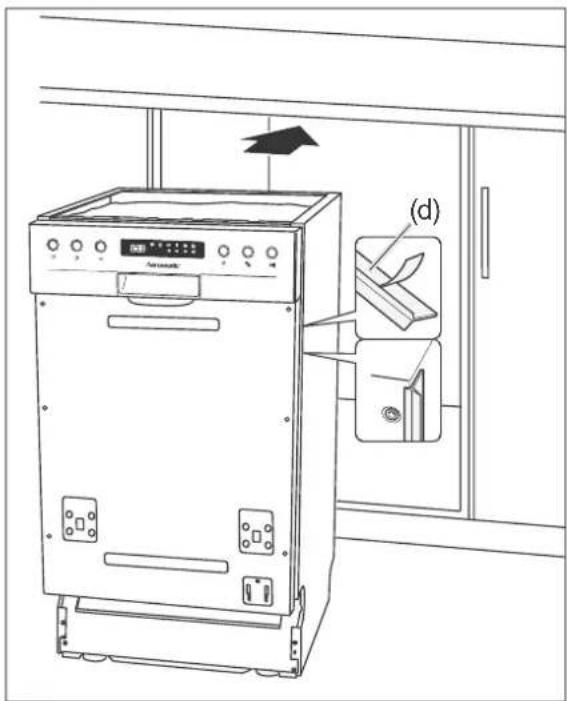

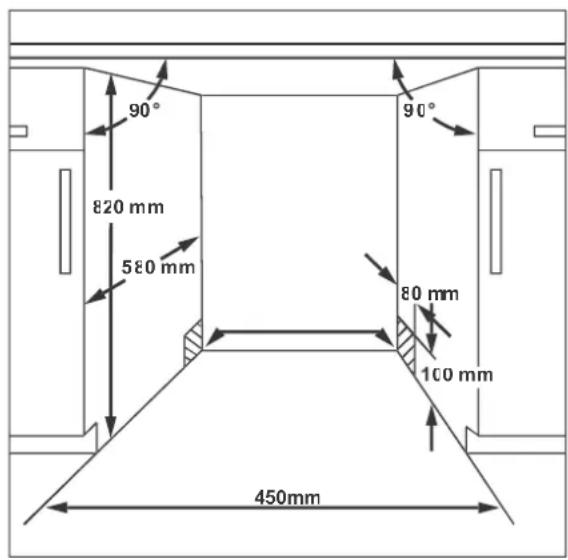

Einbau DE-25

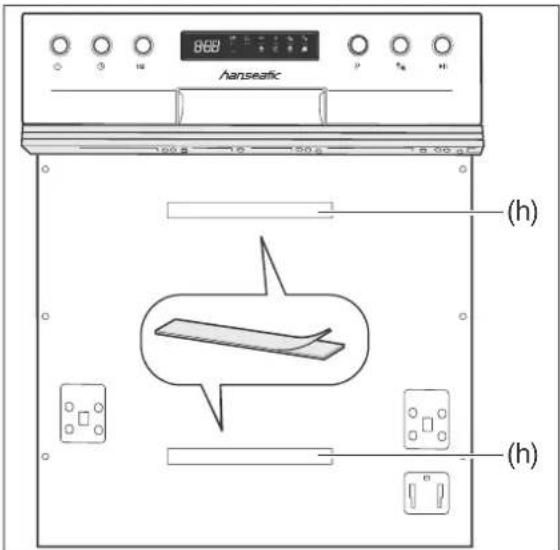

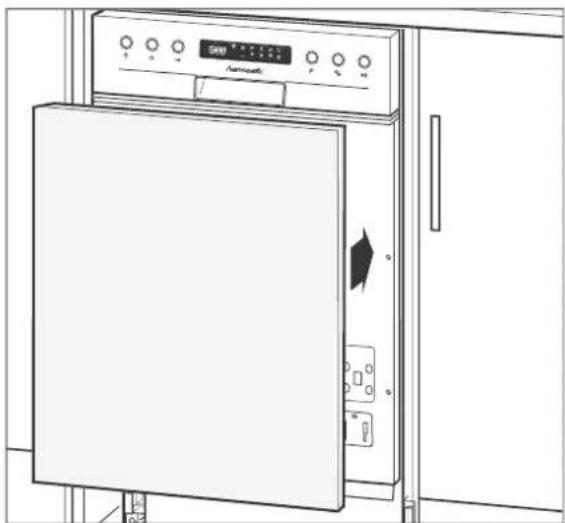

Möbelfrontplatte montieren ..... DE-27

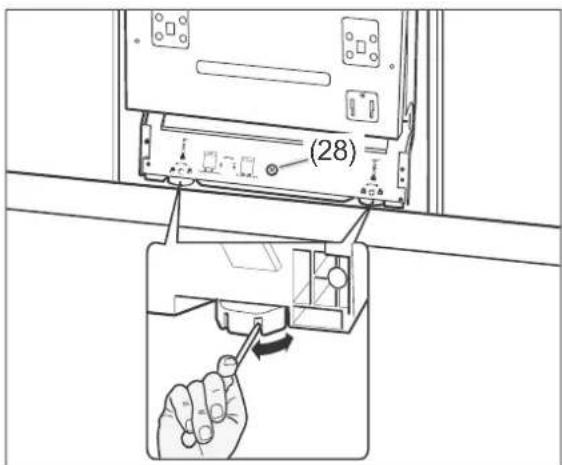

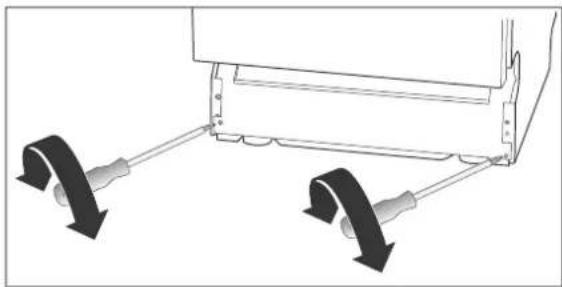

Gängigkeit der Geschirrspülertür einstellen ...... DE-28

Erstinbetriebnahme ..... DE-29

Wasserhärtegrad einstellen ..... DE-29

Testlauf DE-29

Fehlersuchtabelle ..... DE-30

Probleme bei der Bedienung ..... DE-30

Das Spülergebnis ist nicht zufriedenstellend ..... DE-32

Service DE-33

Beratung, Bestellung und

Reklamation DE-33

Reparaturen und Ersatzteile ..... DE-33

Umweltschutz DE-34

Elektro-Altgeräte umweltgerecht entsorgen. DE-34

Verpackung DE-34

Technische Daten DE-35

Produktdatenblatt gemäß

VO (EU) Nr. 1059/2010 ..... DE-36

Lieferung

Position	Anzahl	Benennung	Unterbau	Integrierbar

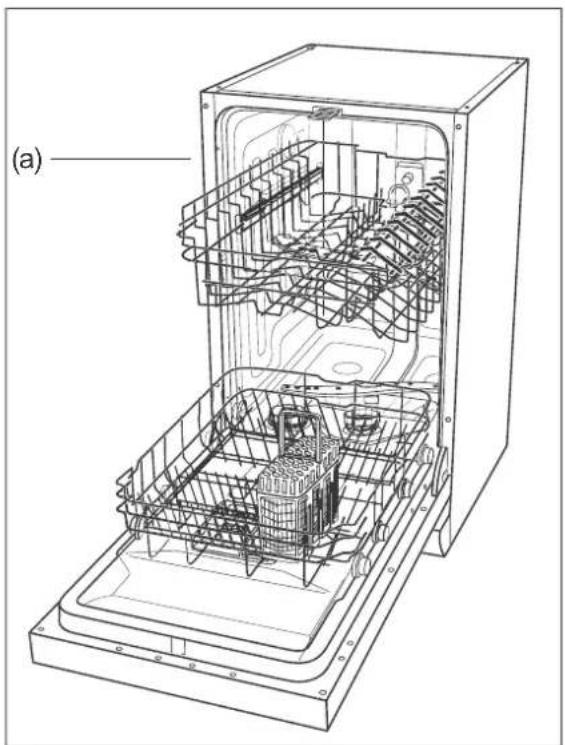

(a)	1× G	Geschirrspüler	√	√
(b)	1× T	Trichter für Regeneriersalz	√	√
(c)	1×	Folie zum Schutz der Arbeitsplatte vor Kondenswasser	√	√
(d)	2× S	Seitliches Abschlussprofil	√	√

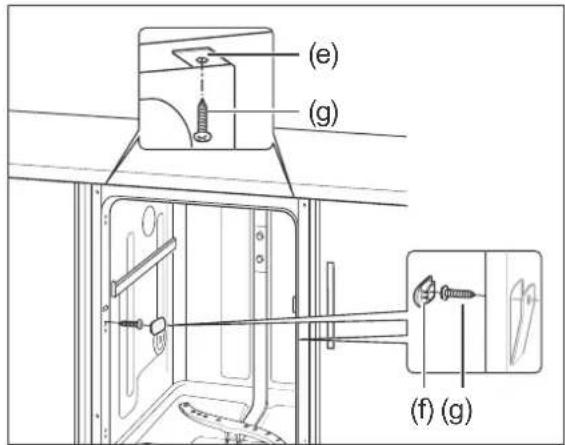

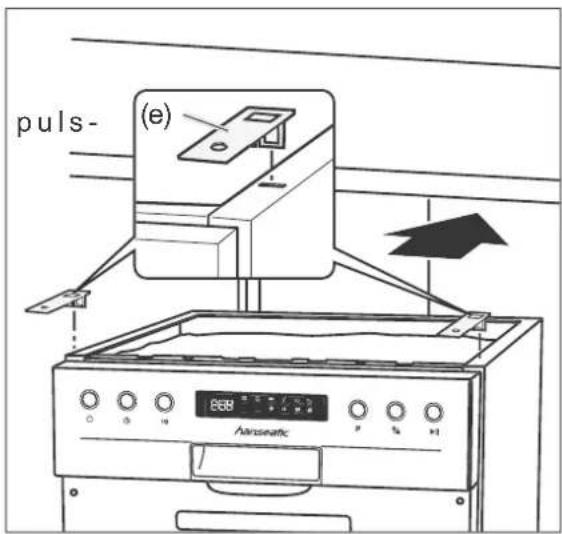

(e)	2× M	Montagewinkel zur Befestigung des Geschirrspülers an der Arbeitsplatte	√	√
(f)	2× A	abdeckkappe für Bohrungen	√	√
(g)	div.	Schrauben zur Befestigung des Geschirrspülers an den Küchenmöbeln	√	√

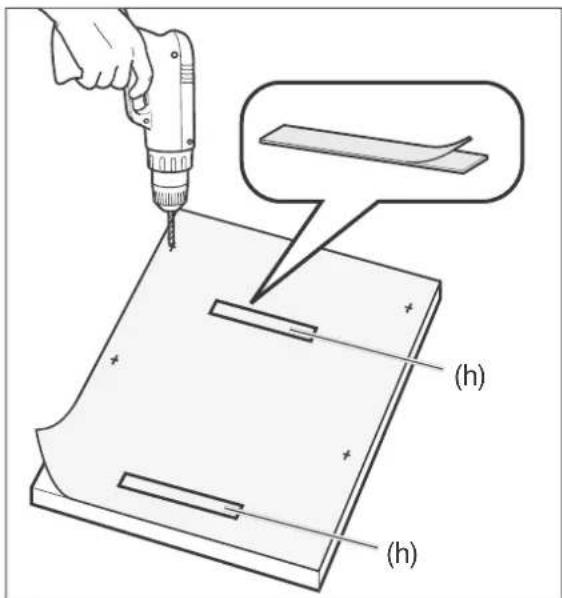

(h)	5× Z	ierleiste zur Anpassung an die Möbel front	-	√
(i)	2× K	Klettbänder zur Montage einer Möbel frontplatte	-	√

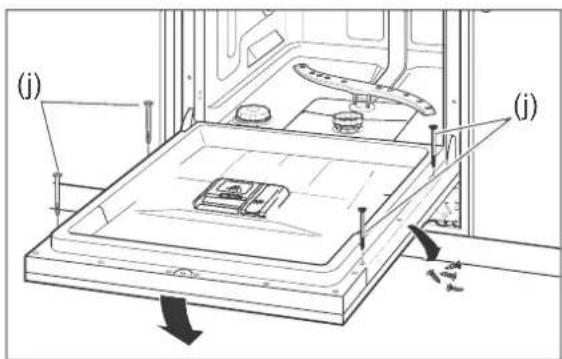

(j)	4× S	Senkkopfschrauben zur Montage einer Möbel frontplatte	-	√
	1×	Kurzanleitung	√	√
	1×	Bohrschablone	-	√

Lieferumfang kontrollieren

1. Packen Sie das Gerät vorsichtig aus.
2. Entfernen Sie sämtliche Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-33).

WARNUNG!

Niemals ein beschädigtes Gerät in Betrieb nehmen.

Bedienelemente und Geräteteile

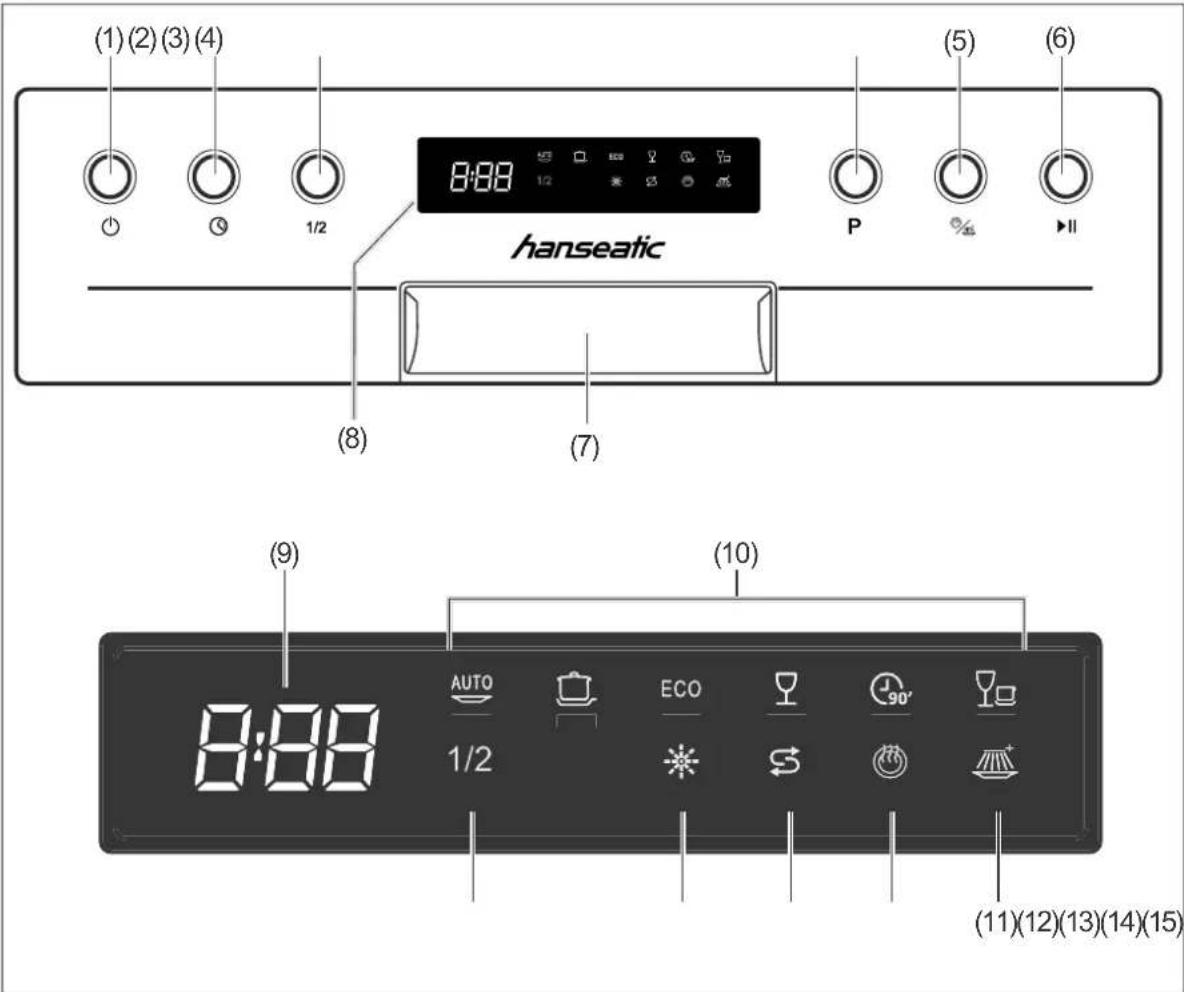

(1)(2)(3)(4) (5) (6) hanseatic P % II (7) (8) (9) (10) 8:88 AUTO ECO 90° (11)(12)(13)(14)(15) 1/2

(1) Ein-/Ausschalten
(2) Ⓤ Startverzögerung
(3) 12 Halbe Beladung
(4) P Programm auswählen
(5) % Extra-Trocknen / Intensiv-Wäsche«
(6) ▶ II Start/Pause
(7) Türgriff
(8) Display
(9) Anzeige für Programmdauer und Startverzögerung

(10) Anzeige der Programmsymbole
(11) Intensiv-Reinigung
(12) ☺ Extra-Trocknen
(13) ≅ Regeneriersalz nachfüllen
(14) * Klarspüler nachfüllen
(15) 12 Halbe Beladung

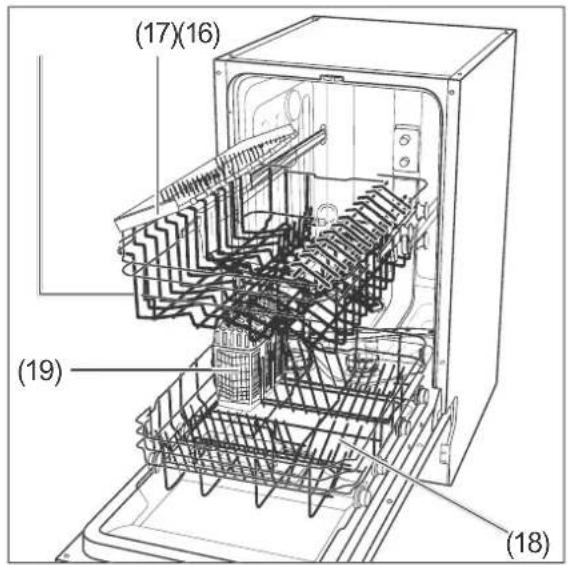

(17)(16) (19) (18)

(16) Oberer Geschirrkorb mit oberem Sprüharm unterhalb

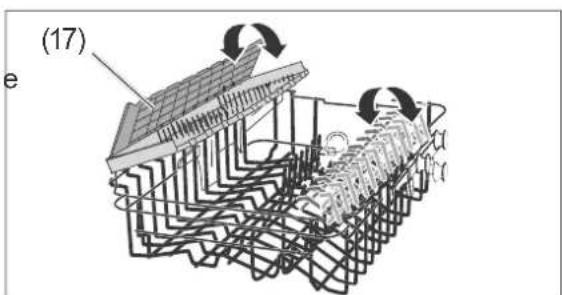

(17) Zusätzliche Tassenablage (liegt bei Anlieferung separat bei)
(18) Unterer Geschirrkorb
(19) Besteckkorb

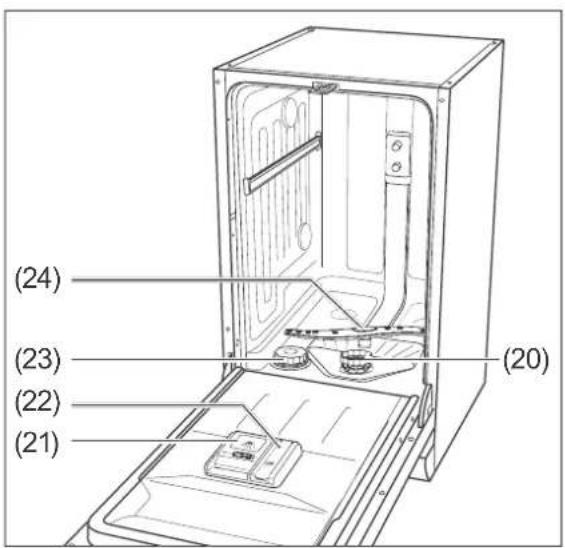

(24) (23) (22) (21) (20)

(20) Siebe
(21) Kammer für Geschirrspülmittel/Multi tabs
(22) Kammer für Klarspüler

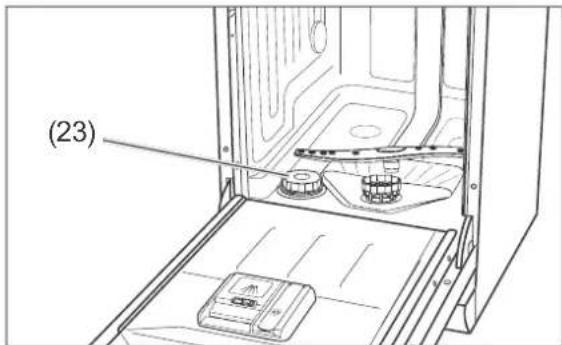

(23) Kammer für Regeneriersalz
(24) Unterer Sprüharm

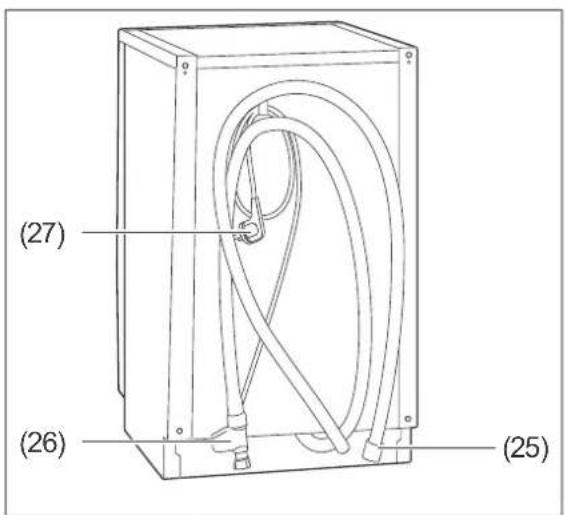

(27) (26) (25)

(25) Ablaufschlauch
(26) Zulaufschlauch
(27) Netzkabel mit Netzstecker

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Geschirrspüler ist ausschließlich zum Spülen von Geschirr in haushaltsüblichen Mengen im privaten Haushalt konzipiert und ist nicht für eine gewerbliche Nutzung oder Mehrfachnutzung (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus) ausgelegt. Das Gerät muss vor der Benutzung ordnungsgemäß in eine Küchenzeile verbaut werden.

Verwenden Sie den Geschirrspüler ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den einzelnen Kapiteln.

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
  ■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es

• sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist.

• Rauch entwickelt oder verbrannt riecht.
• ungewohnte Geräusche von sich gibt.

In diesen Fällen Netzstecker aus der Steckdose ziehen oder Sicherung ausschalten/herausdrehen und Gerät reparieren lassen (siehe „Service“ auf Seite DE-33).

• Das Gerät entspricht der Schutzklasse I und darf nur an eine Steck-dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Achten Sie beim Anschließen darauf, dass die richtige Spannung anliegt. Nähere Informationen hierzu fi nden Sie auf dem Typenschild.
  ■ Falls der Netzstecker nach dem Anschluss nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
  ■ Wir empfehlen die Verwendung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).
  ■ Gerät nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betreiben.
  ■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
  ■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen.
  ■ Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
  ■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände hineinstecken können.
  ■ Netzstecker nie am Netzkabel aus der Steckdose ziehen, immer den Netzstecker selbst anfassen.

■ Netzstecker niemals mit feuchten Händen anfassen.
■Netzkabel und Netzstecker nie in Wasser oder andere Flüssigkeiten tauchen.
■ Im Fehlerfall sowie vor der Reinigung und der Wartung den Netzstecker ziehen bzw. Sicherung ausschalten/heerausdrehen.
■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen, so wie unser Service (siehe Seite DE-33).

Eigenständige Reparaturen an dem Gerät können Sach- und Personenschäden verursachen, und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
■ Gerät niemals mit einem Hochdruck- oder Dampfreiniger reinigen.
■ Gerät regelmäßig auf Schäden prüfen.

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

Risiken für Kinder

Erstickungsgefahr!

• Kinder nicht mit der Verpackungsfolie spielen lassen. Kinder können sich darin verfangen und ersticken.
  ■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Risiken im Umgang mit Geschirrspülern

Explosionsgefahr! Lösungsmittel können ein explosives Gemisch bilden.

■ Niemals Lösungsmittel in das Gerät füllen.

Vergiftungsgefahr!

Geschirrspülmittel, Klarspüler und Regeneriersalzkönnengesundheitsschädlich sein.

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.
■ Das Wasser im Innenraum des Geräts nie als Trinkwasser benutzen.

Verletzungsgefahr!

Messer oder andere spitze und scharfkantige Gegenstände können Verletzungen verursachen.

■ Spitze und scharfkantige Gegenstände mit der spitzen oder scharfen Seite nach unten in den Besteckorb legen.
■ Darauf achten, dass Kinder solche verletzenden Teile nicht in das Gerät einräumen.
■ Das Gerät so einräumen, dass beim nächsten Öffnen und Herausziehen der Geschirrkörbe keine verletzenden Teile aus den Geschirrkörben fallen.

Verbrühungsgefahr!

Wenn Sie die Geschirrspülertür während des Betriebs öffnen, besteht die Gefahr, dass heißes Wasser herausspritzt.

■ Beim Öffnen der Geschirrspülertür diese nur am Griff anfassen. Sicherheitsabstand zum Gerät einhalten, um austretendem Wasser/Wasserdampf auszuweichen.

Durch das heiße Spülwasser heizen sich das Geschirr und der Innenraum auf. Berührungen damit können zu Verbrühungen führen.

■ Das Geschirr, das Besteck und den Innenraum des Geräts nicht direkt nach Beendigung des Spülprogramms anfassen.

Stolpergefahr!

Die geöffnete Geschirrspülertür wird schnell zur Stolperfalle.

■ Geschirrspülertür nach jeder Nutzung schließen.
■ Geschirrspülertür zum Abkühlen nur leicht geöffnet lassen.

Sachbeschädigungen

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Gerät nie längere Zeit unbeaufsichtigt lassen, wenn der Wasserhahn geöffnet ist.
■ Bei Gewitter oder Urlaub den Netzstecker aus der Steckdose ziehen und den Wasserhahn schließen.
■ Bei Frostgefahr am Standort den Zulaufschlauch lösen und das Wasser ablaufen lassen.

■ Nur Regeneriersalz verwenden, das für Geschirrspüler geeignet ist.

■ Regeneriersalz erst direkt vor dem nächsten Hauptspülgang einfüllen, da übergelaufenes Regeneriersalz den Dichtungen und Sieben des Geräts schaden kann.

■ Verschüttetes Regenerier salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahl oberfl äche angegriffen wird.

■ Darauf achten, dass Geschirrspülmittel und Klarspüler für das Gerät geeignet sind.

- Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung der Spülergebnisse kommen kann.

■ Gerät nicht überladen.

■ Oberen Geschirrkorb ganz nach oben stellen, wenn sich im unteren Geschirrkorb sehr hohes Geschirr befin det, da sonst der obere Sprüharm blockiert wird.
■ Geöffnete Geschirrspülertür nicht als Tritt brett, Sitz oder zum Ab stüt zen ver wen den. Darauf achten, dass Kinder oder Haustiere sich nicht auf die geöffnete Geschirrspülertür stellen bzw. setzen.

Die Türdichtung ist empfindlich gegen Öl und Fett.

■ Türdichtung nicht einfetten.
■ Auf den Rand der offenen Geschirrspülertür getropftes Fett und Öl abwischen.

Die Oberfl ächen werden durch ungeeignete Reinigungsmittel beschädigt.

■ Keine scharfen, aggressiven, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.

Das Gerät ist für einen Wasserdruck von 0,4 bis 10 bar ausgelegt (0,04 bis 1,00 MPa, 40 bis 100 N/cm²).

■ Bei einem höheren Wasserdruck einen Druckminderer installieren. Im Zweifelsfall beim Wasserwerk nach dem Wasserdruck erkundigen.
■ Gerät niemals an den Was ser hahn oder die Misch armatur eines Heißwasserbereitersanschließen(Durch-lauferhitzer,druckloserBoiler etc.).
■ Zulaufschlauch knickfrei verlegen und sorgfältig anschließen.
■ Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile. Wenn der Zulaufschlauch beschädigt

ist, Zulaufschlauch durch einen Fachmann ersetzen lassen.

■ Keinen alten oder bereits vorhandenen Zulauf- oder Ablaufschlauch verwenden.

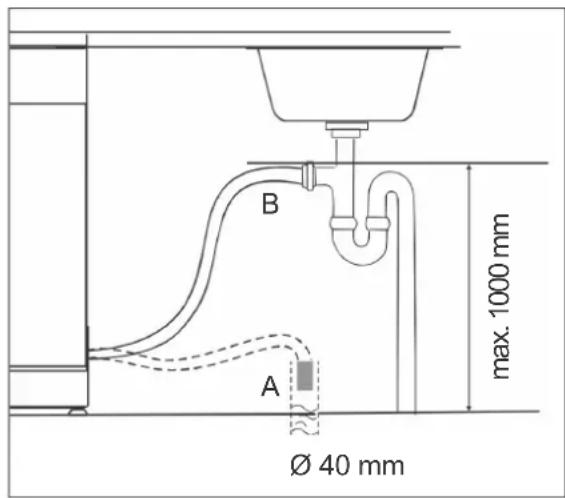

■ Das Abfl ussrohr muss mindestens einen Durchmesser von 40 mm haben, damit das Wasser ungehindert abgepumpt werden kann.
■ Den Ablaufschlauch nicht selbst anschließen, sondern von einer Sanitärfachkraft anschließen lassen. Den Ablaufschlauch regelmäßig auf Beschädigungen oder Knicke prüfen.

Geschirrspülmittel, Klarspüler und Regeneriersalz

WARNUNG!

Vergiftungsgefahr!

Der Verzehr von Geschirrspülmittel, Klarspüler, Multitabs oder Regeneriersalz ist gesundheitsgefährdend – es besteht Vergiftungsgefahr!

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.
■ Das Wasser aus dem Geschirrspüler nicht als Trinkwasser benutzen.

Multitabs

AUTO 1/2 ECO (14) (13)

Viele Multitabs enthalten schon Geschirrspülmittel, Regeneriersalz und Klarspüler, sodass Sie diese drei Mittel nicht separat einfüllen müssen. In diesem Fall können Sie die Anzeigen für fehlendes Regeneriersalz (13) und fehlenden Klarspüler (14) ignorieren. Wenn Ihr Wasser im Härtebereich

• „weich“ bis „mittel“ liegt, liefern Multitabs gute Spülergebnisse.
  – „hart“ liegt, empfehlen wir, auf Multitabs zu verzichten und stattdessen Geschirrspülmittel, Regeneriersalz und Klarspüler einzeln einzufüllen.

Wasserhärte bestimmen und einstellen (siehe „Wasserhärtegrad einstelluf Seite DE-29).

Geschirrspülmittel einfüllen

i Verwenden Sie ausschließlich Geschirrspülmittel, das speziell für Geschirrspüler bestimmt ist.

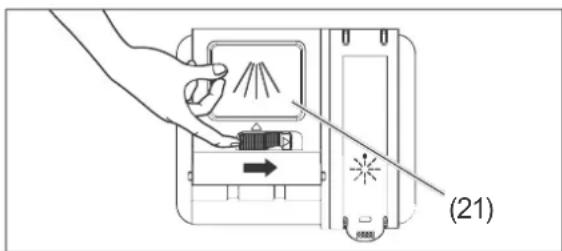

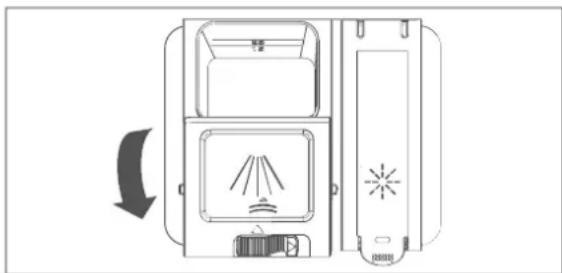

1. Schieben Sie den Verschluss der Spülmittelkammer (21) nach rechts. Der Deckel klappt auf und gibt die Kammer frei.

1. Legen Sie einen Multitab in die Kammer oder füllen Sie Geschirrspülmittel in Pulverform ein (Mengenangaben finden Sie in der Tabelle auf Seite DE-17).
2. Schieben Sie den Deckel der Kammer zu, sodass der Verschluss wieder einrastet.

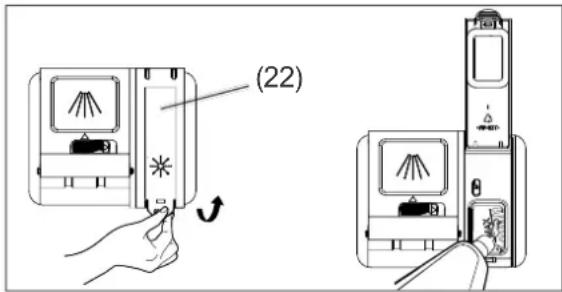

Klarspüler einfüllen

! HINWEIS

Beschädigungsgefahr!

Eine Überdosis Klarspüler kann zu erhöhter Schaumbildung und zur Beeinträchtigung der Spülergebnisse führen.

■ Übergelaufenen Klarspüler sofort abwischen.
■ Markierung für die maximale Einfüllmenge („max“) in der Kammer für Klarspüler beachten.

Durch Verwendung ungeeigneter Substanzen kann der Geschirrspüler beschädigt werden.

■ Nur für Geschirrspüler geeigneten Klarspüler in die Kammer für Klarspüler füllen.

AUTO 1/2 ECO (14)

- Füllen Sie Klarspüler vor der ersten Nutzung und bei Aufleuchten der LED (14) ein. Ausnahme: Sie verwenden Multitabs, die bereits Klarspüler enthalten. Der Klarspüler wird während des Betriebs automatisch dosiert, sorgt dadurch für fleckenloses Geschirr und beschleunigt den Trocknungsprozess.

(22)

1. Öffnen Sie den Deckel der Klarspülmittelkkammer (22).
2. Füllen Sie Klarspüler bis zur Markierung „max“ in die Öffnung ein.
3. Wischen Sie verschütteten Klarspüler sofort ab, um die Spül ergebnisse nicht zu beeinträchtigen und erhöhte Schaumbildung zu vermeiden.
4. Wir empfehlen Ihnen, die vom Werk eingestellte Dosierung (D3) zunächst nicht zu verändern. Nur, wenn Sie mit dem Spülergebnis nicht zufrieden sind, korrigieren Sie die Dosierung (siehe unten).
5. Schließen Sie die Kammer wieder.

Klarspüler-Dosierung ändern

Ist das Geschirr nach der Reinigung matt und fleckig ist, erhöhen Sie die Dosierung. Ist es klebrig und weist Schlieren auf, verringern Sie die Dosierung.

Die nachfolgenden Schritte müssen zügig hinter einander erfolgen, sonst bricht der Einstellvorgang ab.

1. Schalten Sie das Gerät ein. Nach kurzer Zeit leuchtet die LED für das ECO-Programm.
2. Halten Sie die ▶II-Taste (6) so lange gedrückt, bis im Display die Wasserhärte angezeigt wird (z. B. H3).
3. Drücken Sie die Ⓐ-Taste (2). Die zurzeit eingestellte Klarspüler-Dosierung wird angezeigt (z. B. d4).
4. Drücken Sie die ▶II-Taste (6) so oft, bis die gewünschte Einstellung im Display zu sehen ist (D1=niedrigste Dosierung). Ca. 5 Sekunden nach dem letzten Tastendruck erscheint wieder die Standard-Anzeige. Die Einstellung ist damit gespeichert.

Regeneriersalz einfüllen

! HINWEIS

Beschädigungsgefahr!

Durch falsche Handhabung des Regeneriersalzes können der Geschirrspüler und seine Edelstahl-Oberfl äche beschädigt werden.

■ Ausschließlich Regene riesalz verwenden, das für Geschirrspüler bestimmt ist.
■ Verschüttetes Regene riersalz sofort mit einem feuchten Tuch entfernen.
■ Unmittelbar nach dem Einfüllen des Regeneriersalzes ein Spülprogramm starten.

Sie brauchen kein Regene rier salz in die Regeneriersalzkammer einzufüllen, wenn

– Sie ausschließlich Multitabs verwenden, die bereits Regeneriersalz enthalten,
– die Wasserhärte in Ihrem Gebiet 0–5° dH beträgt.

Füllen Sie Regeneriersalz ein:

- vor der ersten Nutzung des Geschirrspülers,

- wenn dies-Taste (13) aufleuchtet.

(23)

1. Nehmen Sie den unteren Geschirrkorb heraus.

2. Drehen Sie den Deckel der Regenerier-salzkammer (23) gegen den Uhrzeigersinn auf und nehmen Sie ihn ab.

3. Bei der ersten Nutzung: Füllen Sie 1,5 l Wasser in die Regeneriersalzkammer ein, damit das Regeneriersalz nicht verklumpt.

SALZ (b)

1. Setzen Sie den mitgelieferten Einfülltrichter (b) auf die Kammeröffnung.
2. Füllen Sie das Regeneriersalz bis zum Rand der Kammer ein.
3. Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
4. Drehen Sie den Deckel der Regenerier- salzkammer im Uhrzeigersinn bis zum Anschlag zu.
5. Setzen Sie den unteren Geschirrkorb wieder ein.
6. Starten Sie sofort ein Spülprogramm bzw. führen Sie bei der ersten Nutzung sofort einen Testlauf durch (siehe Seite DE-29).

Geschirrspüler beladen

! HINWEIS

Beschädigungsgefahr!

Lange Gegenstände, die aus den Geschirrkörben hinausragen, können die Sprüharme blockieren oder die Dichtungen beschädigen. Das Geschirr wird nur unzureichend gereinigt.

■Lange Gegenstände ausschließlich waagerecht in die Geschirrkörbe legen.

■ Geschirr so in den Geschirrkörben platzieren, dass keines der Gegenstände beim nächsten Öffnen des Geschirrspülers oder während des Betriebs aus den Geschirrkörben rutschen kann.

■ Die Höhenverstellung des oberen Geschirrkorbs nutzen.

• Entfernen Sie grobe und stark klebende Speisereste vom Geschirr, damit die Siebe und Filter nicht verstopfen.
• Weichen Sie Geschirr mit angetrockneten oder angebrannten Speiseresten in Wasser ein, bevor Sie es in den Geschirrspüler stellen.
• Räumen Sie das Geschirr mit der Öffnung nach unten ein, damit das Wasser ablaufen kann (z. B. bei Gläsern).

Ungeeignetes Geschirr

Folgendes Geschirr und Besteck ist für die Reinigung durch einen Geschirrspüler ungeeignet, da es dadurch beschädigt wird.

– Empfindliche Gläser:
können matt und milchig werden
– Dekor an Geschirr/Gläsern/Besteck: können verblassen.
– Silber: kann anlaufen.
– Eloxiertes Aluminium: kann abfärben.
– Zinn: kann matt werden.

– Holz: kann sich verformen und reißen
- Horn/wärme empfindlicher Kunststoff: kann sich verformen.
– Geklebte Besteckteile: können sich lösen.
– Kunsthandwerkliche Stücke:
können beschädigt werden.
– Elektrische Komponenten von Küchengeräten, wie z. B. Mixern:
können Stromschlag verursachen

- Beachten Sie die Hinweise in Gebrauchsanleitungen und Datenblättern.

Oberer Geschirrkorb

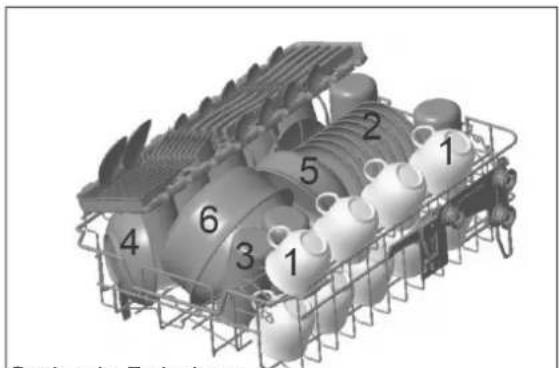

1: Tassen, 2: Untertassen, 3: Gläser,

4: Kleine Servierschale, 5: Mittelgroße Servierschale, 6: Große Servierschale

Der obere Geschinkorb ist gedacht für kleines und mittelgroßes Geschirr wie Gläser, Kaffee- und Teetassen, Saucieren, Untertassen, Dessertteller.

(17) e

Der Geschirrkorb bietet zusätzlichen Stau-raum durch die ausklappbare und die einsetzbare Tassenablage (17).

Höhe des oberen Geschirrkorbs ändern

Wenn sich größere Geschirrteile im unteren Geschirrkorb befinden, können diese oberen Sprüharm behindern. Setzen Sie den oberen Geschirrkorb nach oben, um dies zu verhindern.

1. Ziehen Sie den leeren oberen Geschirrkorb bis zum Anschlag aus.
2. Heben Sie den Geschirrkorb vorne an und ziehen Sie ihn von den Teleskopschienen ab.
3. Setzen Sie den Geschirrkorb mit den seitlichen Rollen wieder auf die Teleskopschienen:
   – Nutzen Sie die untere Rollenreihe, um den Geschirrkorb weiter höher zu setzen.
   – Nutzen Sie die obere Rollenreihe, um den Geschirrkorb tiefer zu setzen.

Unterer Geschirrkorb

den

8 9 8 10 7 9

Optimale Beladung

7: Dessertteller, 8: Flache Teller,
9: Suppenteller, 10: Servierplatte

Der untere Geschirrkorb ist gedacht für großes Geschirr wie Teller, Töpfe und Pfannen.

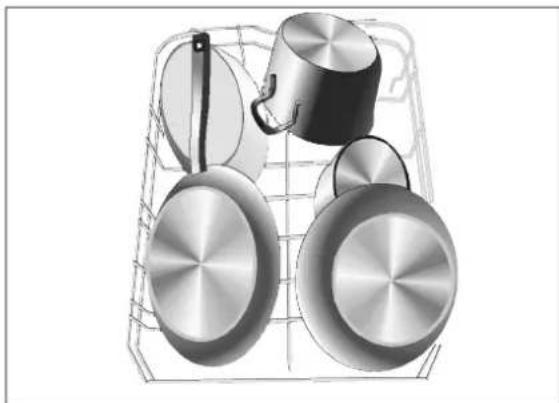

Wenn Sie Töpfe und Pfannen statt Teller in den Geschirrkorb einräumen möchten, können Sie die hinteren Stachelreihen umklappen.

Besteckkorb

VORSICHT!

Verletzungsgefahr!

Messer oder andere spitze und scharfkantige Gegenstände können Verletzungen verursachen.

■ Spitze und scharfkantige Gegenstände mit der spitzen oder scharfen Seite nach unten in den Besteckkorb legen.
■ Darauf achten, dass Kinder solche verletzenden Teile nicht in das Gerät einräumen.
■ Das Gerät so einräumen, dass beim nächsten Öffnen und Herausziehen der Geschirrkörbe keine verletzenden Teile aus den Geschirrkörben fallen.

1: Suppenlöffel, 7: Serviergabel,
4: Teelöffel, 8: Saucenlöffel

Optimale Spülergebnisse erreichen Sie, wenn Sie das Besteck mit dem Griff nach unten in den Besteckkorb stecken. Nur scharfe Gegenstände mit den Griffen nach oben in den Besteckkorb stecken.

HINWEIS

Achten Sie beim Einladen des Bestecks darauf, dass es nicht durch den Boden des Besteckkorbs stößt. Der untere Sprüharm wird sonst blockiert.

Spülprogrammtabelle

Wählen Sie das gewünschte Spülprogramm entsprechend dieser Tabelle.

Programmübersicht Programmablauf						Menge Geschirr -spül mittel in [g] (Vorw./Hauptw.)	Dauerin [Minuten]	Verbrauch 1)
Programm-Symbol	Anwendung	Vorwäsche	Hauptwäsche	Klarspülen	Trocknen			Strom [kWh]	Wasser [l]
AUTO	Automatikprogramm: Für leicht bis stark verschmutztes Geschirr mit oder ohne eingetrocknete Reste	45 °C	45 °Cbis55 °C	kalt+45 °C	ja 5/22	150		0,9bis1,3	9,5bis13
	Intensiv: Für stark verschmutztes Geschirr und normal verschmutze Töpfe und Pfannen.	50 °C	60 °C	2× kalt+70 °C	ja 5/22	165 1,4	16,5
ECO 2)	Standardprogramm ECO: Für normal verschmutztes Geschirr des täglichen Bedarfs.	kalt	45 °C	62 °C	ja	5/22	205	0,692	9
	Glas: Für leicht verschmutztes Geschirr und Gläser.	kalt	40 °C	kalt+60 °C	ja 5/22	125	0,75	13,5
	90 Minuten-Programm: Für normal verschmutztes Geschirr, das schnell gewaschen werden soll.	nein	65 °C	kalt+65 °C	ja	27	90	1,15	11,5
	Kurzprogramm: Für leicht verschmutzte Gläser und Tassen sowie Geschirr ohne angetrocknete Speisereste – Hinweis: Das Spülprogramm hat keinen Trockengang und das Geschirr bleibt feucht.	nein	45 °C	50 °C+55 °C	nein	20	30	0,70	10

1) Die Werte gelten für Laborbedingungen, im täglichen Betrieb sind Abweichungen möglich.

2) ECO = Standardprogramm nach DIN EN 50242 mit Klarspüleinstellung: D3, Härtegradeinstellung: H4

Spülbetrieb

Vorbereitung

Voraussetzungen:

– Sie haben das Kapitel „Sicherheit“ ab Seite DE-6 gelesen und alle Sicherheitshinweise verstanden.
– Das Gerät ist aufgestellt und angeschlossen wie im Kapitel „Installation, Einbau, Anschluss“ ab Seite DE-23 beschrieben.

Spülprogramm wählen und starten

1. Drehen Sie den Wasserhahn ganz auf.
2. Füllen Sie nach Bedarf Geschirrspülmittel bzw. Multitabs, Klarspüler und Regeneriersalz ein.
3. Schließen Sie die Geschirrspülertür.
4. Drücken Sie die ⒽTaste (1), um den Geschirrspüler einzuschalten.

Sie hören einen Signalton und alle LEDs leuchten kurz auf.

Nach kurzer Zeit leuchtet die Programm-LED „ECO“.

1. Wählen Sie das passende Spülprogramm anhand der Spülprogrammtabelle auf Seite DE-17 aus. Drücken Sie dann die P-Taste (4) so oft, bis die LED unter dem gewünschten Programmsymbol leuchtet.
2. Drücken Sie die ▶I-Taste (6) um das Spülprogramm zu starten.

325 AUTO 1/2 ECO (9)

Das Programm startet nach einigen Sekunden. Die Zeitanzeige (9) zeigt die bende Restdauer an, die Punkte zwischen Stunden- und Minutenzahl blinken.

Zusatzoptionen

Folgende Zusatzoptionen können Sie vor dem Programmstart hinzuschalten.

Intensiv-Waschen / Extra-Trocken

-Außer bei dem AUTO-Spülprogramm und bei dem Kurzprogramm können Sie die Zusatzoptionen „Intensiv-Waschen“ oder „Extra-Trocken“ zuschalten.

- Drücken Sie hierfür ggf. mehrmals die %-Taste (5).

Die entsprechende LED leuchtet:

= Intensiv-Reinigung
© = Extra-Trocken

Startverzögerung

Der Spülvorgang beginnt normalerweise direkt nach dem Drücken de▶1-Taste (6). Sie können den Programmstart jedoch um bis zu 24 Stunden verzögern.

1. Drücken Sie hierfür vor dem Programmstart die Ⓞ-Taste (2) so oft, bis die gewünschte Verzögerungszeit im Display erscheint (H:01–H:24).
2. Drücken Sie dann die ▶I-Taste (6) Der Doppelpunkt zwischen dem „H“ und der Stundenzahl blinkt. Nach Ablauf der Verzögerungszeit startet das Programm wie gewohnt.

Halbe Beladung

Wählen Sie die Option »Halbe Beladung«, wenn Sie nur maximal 6 Gedecke spülen möchten. Der Wasser- und Stromverbrauch wird durch diese Einstellung reduziert.

- Drücken Sie die 12 -Taste (3).

Die LED (15) leuchtet.

Die Option »Halbe Beladung« kann bei dem AUTO-Spülprogramm 📊 und Kurzprogramm ▼ nicht zugeschaltet en.

Spülprogramm wechseln

Sie können ein aktives Spülprogramm jederzeit unterbrechen und ein neues Spülprogramm starten. Bedenken Sie aber, dass Sie Geschirrspülmittel nachlegen müssen, wenn das Programm bereits längere Zeit gelaufen ist und der Deckel der Spülmittelkammer bereits geöffnet ist.

1. Drücken Sie die ▶II-Taste (6), um das laufende Spülprogramm zu unterbrechen. Der Doppelpunkt in der Programmdaueranzeige (9) hört auf zu blinken.
2. Füllen Sie gegebenenfalls Geschirrspülmittel nach.
3. Halten Sie die P-Taste (4) so lange gedrückt, bis die Programmdaueranzeige so aussieht: -:- - .
4. Wählen Sie dann mit der P-Taste das neue Programm und eventuelle Zusatzoptionen, wie zuvor beschrieben.
5. Drücken Sie die ▶II-Taste (6). Das neu gewählte Spülprogramm startet.

Geschirr nachlegen

Auch wenn das Spülprogramm bereits läuft, können Sie Geschirr nachlegen.

Dabei sollte das aktuelle Spülprogramm erst kurze Zeit laufen, denn nur dann kann auch das hinzugestellte Geschirr noch sauber werden.

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Geschirrspülertür während des Betriebs öffnen, besteht die Gefahr, dass heißes Wasser herausspritzt.

■ Sicherheitsabstand zum Gerät einhalten, um austretendem Wasser/Wasserdampf auszuweichen.
■ Kinder und Haustiere vom Gerät fernhalten.

1. Öffnen Sie die Geschirrspülertür zunächst nur einen Spalt breit und warten Sie, bis die Sprüharme zum Stillstand gekommen sind und der Wasserdampf abgezogen ist. Öffnen Sie die Geschirrspülertür danach ganz. Durch das Öffnen der Geschirrspülertür wird das Spülprogramm unterbrochen.
2. Ergänzen Sie das Geschirr.
3. Schließen Sie die Geschirrspülertür. Das Programm wird automatisch fortgesetzt.

Während der Unterbrechung des Spül programmes ertönt in regelmäßigen Abständen ein Signalton.

Programmende

Nach Programmende ertönt 8 Sekunden lang ein akustisches Signal.

VORSICHT!

Verbrühungsgefahr!

Wenn Sie die Geschirrspülertür öffnen, tritt heißer Wasserdampf aus.

■ Beim Öffnen der Geschirrspülertür diese nur am Griff anfassen. Sicherheitsabstand zum Gerät einhalten, um austretendem Wasser/Wasserdampf auszuweichen.
■ Beim Öffnen der Geschirrspülertür Kinder und Haustiere vom Gerät fernhalten.

Stolpergefahr!

Die geöffnete Geschirrspülertür wird schnell zur Stolperfalle.

■ Geschirrspülertür nach dem Ausräumen nur leicht geöffnet lassen.

1. Schalten Sie den Geschirrspüler mit der ⏻-Taste (1) aus. Schließen Sie den Wasserhahn.
2. Warten Sie noch einige Zeit, bevor Sie den Geschirrspüler ausräumen.
3. Räumen Sie den Geschirrspüler von unten nach oben aus. Damit verhindern Sie, dass beim Ausräumen des oberen Geschirrs Wasser auf das untere Geschirr tropft.
4. Lassen Sie die Geschirrspülertür einen Spalt offen, damit auch der Innenraum des Geschirrspülers abkühlt und trocknet.

Pflege und Reinigung

Gerätefront und Türdichtung reinigen

WARNUNG!

Stromschlaggefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu elektrischem Stromschlag führen.

■ Gerät vor der Reinigung ausschalten, und den Netzstecker ziehen bzw. die Sicherung ausschalten.
■ Gerät niemals mit einem Wasserstrahl (Hochdruckreiniger) abspritzen.

HINWEIS

Beschädigungsgefahr!

Die Türdichtung ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

■ Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
■ Die Türdichtungen nicht einfetten.

Wenn Wasser in das Türschloss eindringt, können das Türschloss und elektrische Teile in der Geschirrspülertür beschädigt werden.

■ Zur Reinigung der Türinnenkanten nur ein feuchtes Tuch verwenden.
■ Keine Reinigungssprays verwenden.

1. Wischen Sie die Gerätefront mit einem feuchten Lappen und etwas Allzweckreiniger ab und wischen Sie mit einem trockenen Tuch nach.
   Beachten Sie bei der Reinigung der Möbelfrontplatte die Pflegehinweise des Herstellers.
2. Reinigen Sie die Türinnenseite und -dichtung regelmäßig mit einem feuchten Tuch.

Siebe reinigen

HINWEIS

Beschädigungsgefahr!

Die Verwendung des Geräts ohne Siebe oder mit unsachgemäß eingesetzten Sieben kann zur Minderung der Waschleistung bis hin zur Beschädigung des Geräts führen.

■ Vor dem Starten eines Spülprogramms immer sicherstellen, dass die Siebe im Gerät korrekt eingesetzt sind.
■ Siebe mindestens einmal wöchentlich reinigen.
■ Siebe vorsichtig reinigen und nicht verbiegen.
■ Siebe nur gegen Original-Ersatzteile austauschen.

Grobsieb Hauptsieb Feinsieb

Entfernen Sie regelmäßig die Speisereste aus dem Grob-, Haupt- und Feinsieb.

1. Leeren Sie dazu den unteren Geschirrkorb und nehmen Sie ihn heraus.
2. Drehen Sie das Grobsieb gegen den Uhrzeigersinn und nehmen Sie die Siebe nach oben heraus.
3. Reinigen Sie die Siebe sorgfältig unter fließendem Wasser.
4. Setzen Sie die Siebe wieder ein und drehen Sie das Grobsieb im Uhrzeigersinn bis zum Anschlag.

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verschmutzen. Kontrollieren Sie die Düsen regelmäßig und reinigen Sie sie bei Bedarf.

1. Leeren Sie beide Körbe und nehmen Sie den unteren Korb heraus.

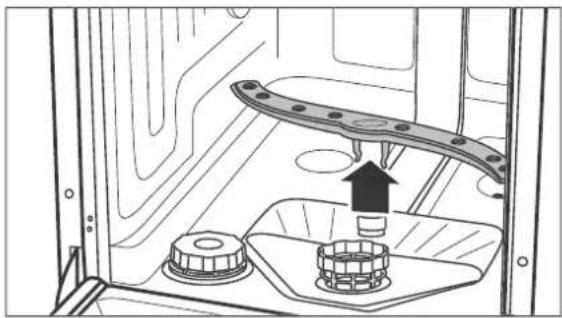

1. Ziehen Sie den unteren Sprüharm nach oben heraus.

1. Der obere Sprüharm ist mit einem Bajonett-Verschluss befestigt. Zum Abnehmen des Sprührarms halten Sie die beiden gezackten Bajonettgriffe fest und drehen Sie den Sprüharm im Uhrzeigersinn ab.

2. Reinigen Sie die Düsen unter fließendem Wasser.

3. Befestigen Sie die Sprüharme nach der Reinigung wieder. Die Sprüharme müssen fest sitzen und sich frei drehen lassen.

Komplettreinigung

In gut sortierten Supermärkten und Droge rien erhalten Sie spezielle Geschirrspüler-Reinigungsmittel. Die Reinigung des Geräts mit diesen Mitteln erfolgt während eines Spülgangs ohne Beladung und ist sehr intensiv. Eine solche Reinigung sollten Sie von Zeit zu Zeit durchführen. Beachten Sie dabei bitte die Herstellerangaben auf der Verpackung.

Schutz vor Frostschäden

Stellen Sie den Geschirrspüler möglichst in einem vor Frost geschützten Raum auf. Sollte dies nicht möglich sein, schützen Sie den Geschirrspüler wie folgt vor Frostschäden. Sie benötigen eine flache Schale oder eine Pfanne sowie einen Schwamm.

1. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie die Sicherung aus.
2. Schließen Sie den Wasserhahn und schrauben Sie den Zulaufschlauch ab.
3. Lassen Sie das Wasser aus dem Zulauf- schlauch komplett in die Schale abfließen.
4. Nehmen Sie die Siebe (20) heraus.
5. Entfernen Sie das Wasser aus dem Sumpfboden mithilfe eines Schwamms.

Installation, Einbau, Anschluss

Geeigneten Standort wählen

VORSICHT!

Stromschlag- / Brandgefahr! FehlerhafteElektroinstallationkann zu elektrischem Stromschlag und/oder Brand führen.

■ Keine Mehrfachsteckdosen, Steckdosenleisten, Reiseadapter oder Ähnliches verwenden.
■ Wir empfehlen die Nutzung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter).

Der vorgesehene Standort muss die folgenden Voraussetzungen erfüllen:

– Der Standort muss ein trockener und frost-sicherer Raum mit festem Untergrund sein.
– Der Geschirrspüler muss unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken des Geschirrspülers verschraubt ist.
– Für die Installation der Anschlussleitungen muss der Geschirrspüler in der Nähe eines Wasch-/Spülbeckens aufgestellt werden.
– Die Nischenmaße müssen mindestens den Angaben in der nachfolgenden Grafik entsprechen.

90° 820 mm 580 mm 450mm 90° 80 mm 100 mm

Ablaufschlauch anschließen

HINWEIS

Mögliche Funktionsstörung!

Das Abwasser muss jederzeit frei ablaufen können.

■ Sicherstellen, dass das Abflussrohr einen Durchmesser von 40 mm hat.
■ Sicherstellen, dass der Ablaufschlauch weder geknickt noch beschädigt ist.
■ Dafür sorgen, dass der Ablaufschlauch nicht in das abgepumpte Wasser eintaucht.
■ Ablaufschlauch nicht verlängern oder durch einen anderen Ablaufschlauch ersetzen.

B A Ø 40 mm max. 1000 mm

Der Ablaufschlauch (25) kann auf zwei Arten angeschlossen werden:

• Variante »A«:
  Anschluss an einen Bodenabfluss.

- Variante »B«:

Direktanschluss an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens. Der Ablaufschlauch darf dabei höchstens 1000 mm über dem Boden sein. Für den Anschluss sind fachspezifische Maßnahmen erforderlich. Daher dürfen ausschließlich Sanitärfachkräfte oder Mitarbeiter unseres Service den Ablaufschlauch anschließen (siehe Seite DE-33).

In einem unbenutzten Auslasskrüm mer befindet sich eine Dichtungs schei be, damit hier kein Wasser herauslaufen kann. Diese Dichtungsscheibe muss vor dem Anschluss des Ablaufschlauchs durch einen Dichtungsring ersetzt werden.

Zulaufschlauch anschließen

Stromschlaggefahr!

Der Zulaufschlauch ist mit einem Aquastopp-System ausgestattet, das mit 230 V Wechselspannung versorgt wird.

■ Den Zulaufschlauch auf keinen Fall durchschneiden, wenn sich der Netzstecker des Geschirrspülers in der Steckdose befindet.

Wenn der Zulaufschlauch beschädigt sein sollte, kontaktieren Sie unseren Service (siehe Seite DE-33).

! HINWEIS

Beschädigungsgefahr!

Der Geschirrspüler ist für einen Wasserdruck von 0,4 bar bis 10 bar (0,04 MPa bis 1,0 MPa) ausgelegt. Das Wasser muss immer frei in den Geschirrspüler einlaufen können, anderenfalls kann es zu Beschädigung des Geräts kommen.

■ Bei mehr als 10 bar Wasserdruck einen Druckminderer installieren (im Zweifelsfall beim Wasserwerk erkundigen).
■ Den Geschirrspüler nicht an den Wasserhahn oder an die Mischarmatur eines Heißwasserbereiters anschließen (z. B. Durchlauferhitzer, druckloser Boiler).
■ Darauf achten, dass der Zulaufschlauch korrekt angeschlossen und nicht geknickt oder beschädigt ist.

¾ Zoll Zulaufschlauch mit Gummidichtung

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 34 Zoll Schraubanschluss.

1. Schrauben Sie die Überwurfmutter des Zulaufschlauchs handfest am Wasserhahn fest.
2. Prüfen Sie den Anschluss am Wasserhahn auf Dichtigkeit. Öffnen Sie dazu den Wasserhahn langsam und stellen Sie sicher, dass kein Wasser austritt.
3. Drehen Sie den Wasserhahn danach wieder zu.

Elektrischer Anschluss

! WARNING!

Stromschlag / Brandgefahr!

■ Vor dem Anschluss des Geschirrspülers sicherstellen, dass alle Sicherheitshinweise ab Seite DE-6 beachtet und eingehalten werden.

Je nach Einbaunische muss der Geschirrspüler vor oder nach dem Einbau angeschlossen werden.

• Für den elektrischen Anschluss des Geschirrspülers benötigen Sie eine fachgerecht installierte Schutzkontakt-Steckdose, mit eigener, ausreichender Absicherung (siehe „Technische Daten“ auf Seite DE-35).
  – Die Steckdose muss so installiert sein, dass die Einbaunische auch bei eingestecktem Stecker noch die erforderliche Tiefe hat.

- Verwenden Sie keine Mehrfachsteckdose, Steckdosenleiste, Reiseadapter, Verlängerungskabel o.Ä.

- Wir empfehlen die Nutzung eines sensitiven Fehlerstrom-Schutzschalters (FI-Schalter).

- Stecken Sie den Netzstecker in die Steck-dose.

Einbau

HINWEIS

Beschädigungsgefahr!

Durch die Wahl der falschen Schrauben können die benachbarten Küchenmöbel beschädigt werden.

■ Die mitgelieferten Schrauben oder Schrauben mit passender Länge verwenden.

1. Unterbrechen Sie die Stromzufuhr am Sicherungskasten.
2. Entfernen Sie Pappe, Styropor und Klebestreifen im Inneren des Geschirrspülers, falls noch nicht geschehen.

1. Kleben Sie die beiliegende Kondenswasser-Schutzfolie (c) auf die Unterseite der Arbeitsplatte. So vermeiden Sie Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Geschirrspülertür aus dem Geschirrspüler strömen.

1. Stecken Sie beide Montagewinkel (e) in die vorderen Schlitze an der oberen Seite des Geschirrspülers, um später den Geschirrspüler an die Arbeitsplatte anschrauben zu können.

1. Entfernen Sie die Schutzfolien von den seitlichen Abschlussprofilen (d).
2. Kleben Sie die Abschlussprofile an die linke und rechte Kante des Geschirrspülers. Damit verhindern Sie, dass zwischen dem Geschirrspüler und den

nebenstehenden Küchenschränken ein Spalt zu sehen ist.

1. Schieben Sie den Geschirrspüler in die Nische.

(28)

1. Um den Geschirrspüler waagerecht auszurichten, sind die beiden vorderen Geräte füße und der hintere Gerätefuß bis zu 5 cm höhenverstellbar.

– Die beiden vorderen Geräte füße sind mit Schlitzen versehen. Stecken Sie einen Schraubendreher in einen der Schlitze und drehen Sie die Gerätefüße damit auf die gewünschte Höhe.

– Mithilfe der mittleren Justierschraube (28) können Sie die Höhe des hinteren Gerätefußes einstellen. Verwenden Sie hierfür einen Kreuzschlitz-Schraubendreher.

1. Prüfen Sie die waagerechte Ausrichtung mit einer Wasserwaage.

2. Stellen Sie sicher, dass der Geschirrspüler mit der oberen Kante bis an die untere Kante der Arbeitsplatte ragt, damit er beim Öffnen der Geschirrspülertür nicht nach vorne kippt.

(e) (g) (f) (g)

1. Verschrauben Sie den Geschirrspüler mit der Küchenzeile.

a) Besitzen Sie eine Granitarbeitsplatte, entfernen Sie die innenliegenden seitlichen Abdeckkappen (f) und verschrauben Sie hier den Geschirrspüler mit den seitlichen Küchenschränken. Decken Sie die Schrauben (g) mit den Abdeckkappen wieder ab.

b) Bei allen anderen Arbeitsplatten schrauben Sie die Montagewinkel (e) an der Arbeitsplatte fest.

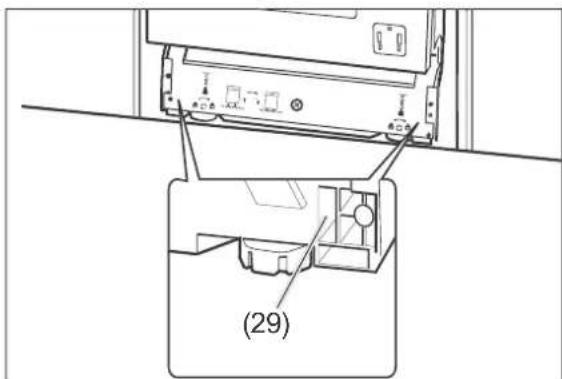

(29)

1. Falls die Sockelblende Ihrer Küchenzeile nicht durchgehend ist, können Sie eine Blende mithilfe der Sockelblendenhalter (k) befestigen.

Die Sockelblendenhalter werden an die Blende geschraubt und in die Führungen (29) gesteckt. Um die Tiefe zu begrenzen, knicken Sie die passende Lamelle des Sockelblendenhalters nach außen.

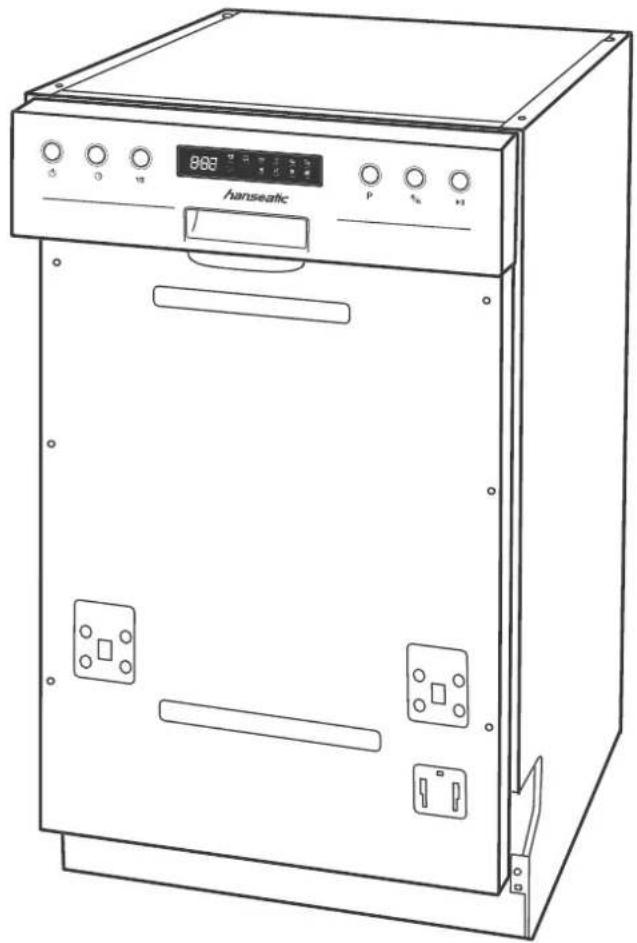

Möbelfrontplatte montieren

(Nicht erforderlich bei Unterbau-Modell)

An der Geschirrspülertür können Sie eine zu Ihrer Küchenfront passende Möbelfrontplatte montieren. Die Möbelfrontplatte darf ein Gewicht von 5 kg nicht überschreiten.

1. Halten Sie die Möbelfrontplatte so an die Geschirrspülertür, dass die untere Seite der Möbelfrontplatte bündig mit den nebenstehenden Küchenschränken abschließt.
2. Messen Sie den Abstand zwischen der Möbelfrontplatte und der Bedienblende aus.

1. Einen Abstand zwischen 5 mm und 25 mm können Sie durch die 5 mitgelieferten Zierleisten (h) ausgleichen. Entnehmen Sie die benötigte Anzahl an Zierleisten aus dem Block. Verschieben Sie dazu die Zierleiste kräftig, aber ohne Werkzeug.

2. Klemmen Sie die Zierleisten unter die Bedienblende.

1. Ziehen Sie beide Klettbänderpaare (h) auseinander.

2. Entfernen Sie jeweils vom gleichen Klettbandtyp die Schutzfolie.

1. Kleben Sie die Klettbänder (h) mit der abgezogenen Schutzfolie mittig auf die eingelassenen Bereiche auf der Geschirrspülertür.
2. Schneiden Sie die Positionen der Klettbänder aus der Bohrschablone heraus.
3. Schneiden Sie die Anzahl der eingesetzten Zierleisten von der Bohrschablone ab.

(h) (h)

1. Legen Sie die mitgelieferte Bohrschablone so auf die Rückseite der Möbelfrontplatte, dass die Bohrschablone und die Möbelfrontplatte oben bündig abschließen.

2. Übertragen Sie die Bohrlöcher von der Bohrschablone auf die Möbelfrontplatte.

3. Bohren Sie die gekennzeichneten Positionen der Bohrlöcher mit einem Bohrer (Ø 2 mm) vor.
4. Entfernen Sie die Schutzfolien der anderen Klettbänder und kleben Sie die Klettbänder mit Hilfe der Bohrschablone auf die Möbelfrontplatte.

1. Fixieren Sie die Möbelfrontplatte mithilfe der Klettbänder (h) an der Geschirrspülertür, halten Sie sie fest, und öffnen Sie vorsichtig die Geschirrspülertür.

(j) (j)

1. Entfernen Sie die 4 Schrauben an der Innenseite der Geschirrspülertür. Schrauben Sie die Möbelfrontplatte an diesen Positionen mithilfe der beiliegenden 4 Schrauben (j) fest. Die Möbelfrontplatte ist damit fertig montiert.

Gängigkeit der Geschirrspülertür einstellen

Sie können einstellen, wie leicht oder schwer sich die Geschirrspülertür öffnen lässt. Diese Einstellung ist oft nach der Montage der Möbelfrontplatte notwendig. Durch Drehen der beiden unteren Schrauben können Sie die Federkraft der Geschirrspülertür verändern.

– leichtgängiger einzustellen, drehen Sie die Schrauben gegen den Uhrzeigersinn.
– schwergängiger zu machen, drehen Sie die Schrauben im Uhrzeigersinn.

Erstinbetriebnahme

Wasserhärtegrad einstellen

Hartes Wasser führt zur Verkalkung des Geschirrspülers. Zudem wird zur Reinigung des Geschirrs mehr Geschirrspülmittel benötigt. Weiches Wasser erhöht die Schaumbildung. Daher müssen Sie den Härtegrad des Wassers bereits vor der ersten Nutzung bestimmen und einstellen. Entnehmen Sie den Härtegrad der Wasser abrechnung oder erfragen Sie den Härtegrad bei Ihrem zuständigen Wasserwerk. Das Gerät ist werksseitig auf Härtegrad „ H3“ eingestellt.

Wasserhärten
°dH Display-Anzeige
0–5	H1
6–11	H2
12–17	H3
18–22	H4
23–34	H5
35–55	H6

(1)(6) 8:00 Hanseatic P 0.5 H AUTO ECO 50° 1/2 (13)(14)

Die nachfolgenden Schritte müssen zügig hintereinander erfolgen, sonst bricht der Einstellvorgang ab.

1. Schalten Sie das Gerät ein. Nach kurzer Zeit leuchtet die LED für das ECO-Programm.

2. Halten Sie die ▶II-Taste (6) so lange gedrückt, bis im Display die Wasserhärte angezeigt wird (z. B. H3).

3. Drücken Sie die ▶I -Taste so oft, bis der gewünschte Härtegrad angezeigt wird. Ca. 5 Sekunden nach dem letzten Tastendruck erscheint wieder die Standard-Anzeige. Die Einstellung ist damit gespeichert.

Testlauf

Es empfiehlt sich, vor dem ersten Spülgang einen Testlauf durchzuführen, um Produktionsrückstände zu entfernen und um die einwandfreie Funktion des Geräts zu überprüfen.

Wenn während des Testlaufs kein Wasser austritt und keine ungewöhnlichen Geräusche auftreten, ist das Gerät betriebsbereit.

Führen Sie diesen Testlauf ohne Geschirr und ohne Geschirrspülmittel durch. Zum Vorgehen siehe Kapitel „Spülbetrieb“ ab Seite DE-18.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG!

Stromschlaggefahr bei unsachgemäßer Reparatur!

Durch unsachgemäße Reparatur des Geschirrspülers werden der Reparateur und die Benutzer in Gefahr gebracht.

■ Nur autorisierte Fachkräfte den Geschirrspüler reparieren lassen. Wenden Sie sich im Zweifelsfall an unseren Service (siehe Seite DE-33).
■ Nur die Aktionen ausführen, die in dieser Gebrauchsanleitung beschrieben werden.
- Niemals den defekten – oder vermeintlich defekten – Geschirrspüler selbst reparieren. Sie können sich und spätere Benutzer in Gefahr bringen.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Geschirrspüler kann zu Sachschäden und zur Beschädigung des Geschirrspülers führen.

■ Bei Wasserüberlauf sofort die Wasserzufuhr schließen, erst danach den Service kontaktieren (siehe Seite DE-33).
- Nach einem Wasserüberlauf das im Geschirrspüler stehende Wasser entfernen, bevor Sie erneut ein Spülprogramm starten.

Probleme bei der Bedienung

Problem Mögliche Ursache Problembehebung
Der Geschirrspüler lässt sich nicht einschalten.	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
	Die Steckdose führt keine Spannung.	Kontrollieren Sie die Sicherung. Prüfen Sie die Steckdose mit einem anderen Gerät.
Das ausgewählte Spülprogramm startet nicht oder stoppt.	Die Geschirrspülertür ist nicht richtig geschlossen.	Schließen Sie die Geschirrspülertür.
	Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
	Der Zulaufschlauch ist defekt.	Kontaktieren Sie unseren Service(siehe Seite DE-33).
	Es besteht Überlaufgefahr.Das Aquastopp-System wurde aktiviert.
Die LED $ (13) leuchtet, obwohl Regeneriersalz nachgefüllt wurde.	Das Regeneriersalz ist verklumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
Ein Piepton ertönt jede Minute.	Wasserhahn ist bei gestartetem Programm abgedreht.	Drehen Sie den Wasserhahn komplett auf.
	Geschirrspülertür ist bei ge-startetem Programm nicht geschlossen.	Schließen Sie die Geschirrspülertür.
	Programm pausiert.	Drücken Sie die ▶I-Taste (6).
Das Wasser läuft nicht oder nur sehr langsam ein.	Der Zulaufschlauch ist geknickt.	Verlegen Sie den Zulauf-schlauch ordnungs gemäß, sodass dieser nicht geknickt wird.
	Der Wasserhahn ist nicht richtig aufgedreht.	Drehen Sie den Wasserhahn komplett auf.
Das Wasser läuft nicht oder nur sehr langsam ab.	Die Siebe sind verstopft. Reinigen Sie die Siebe (siehe Seite DE-21).
	Der Ablaufschlauch ist geknickt, wurde verlängert oder hängt zu hoch/zu tief.	Verlegen Sie den Ablauf-schlauch ordnungsgemäß (siehe Seite DE-23).
	Im Auslasskrümmer befindet sich noch die Dichtungsscheibe.	Ersetzen Sie die Dichtungs-scheibe durch einen Dichtungsring.
Der Geschirrspüler ist undicht.	Die Türdichtung ist defekt. Lassen Sie die Türdichtung austauschen (siehe Seite DE-33).
	Der Ablaufschlauch oder der Zulaufschlauch ist defekt.	Lassen Sie den defekten aus-tauschen (siehe Seite DE-33).
Der Geschirrspüler lässt sich ein-/ausschalten, aber nicht bedienen.	Der Geschirrspüler lässt sich nur bei geschlossener Geschirrspülertür bedienen.	Schließen Sie die Geschirrspülertür.

Fehler-Code Problembehebung
E1:Wasserzulaufzeit zu lang.	Drehen Sie den Wasserhahn komplett auf.
	Verlegen Sie den Zulaufschlauch ordnungs gemäß, sodass dieser nicht geknickt wird.Siehe „“ auf Seite DE-24.
	Sorgen Sie für den korrekten Wasserdruck.Siehe „“ auf Seite DE-35.
E4: Wasserüberlauf. Wasserhahn schließen. Undichte Stelle suchen (lassen) und Leck beheben (lassen). Hat sich Wasser in der Auffangwanne unten im Gerät angesammelt, leeren Sie diese vor der erneuten Inbetriebnahme.
E8: Interner Ventil-Fehler.	Wenden Sie sich an unseren Service (siehe Seite DE-33).

Das Spülergebnis ist nicht zufriedenstellend

Problem Mögliche Ursache Problemebehebung
Auf dem Geschirr sind Beläge oder Schlieren.	Der Klarspüler ist falsch dosiert.	Stellen Sie die Dosierung ein (siehe Seite DE-12).
	Das Regeneriersalz ist leer. Füllen Sie Regeneriersalz auf (siehe Seite DE-13).
	Das Regeneriersalz ist verklumpt.	Rühren Sie das Regeneriersalz mit einem Löffelstiel oder Ähnlichem um.
Das Geschirr wird nicht richtig sauber.	Speisereste sind zu stark angetrocknet.	Weichen Sie schmutziges Geschirr vor dem Spülen in Wasser ein.
	Das Geschirr ist nicht optimal eingeräumt.	Räumen Sie das Geschirr so ein, dass alle Teile von den Wasserstrahlen erreicht werden können (siehe Seite DE-14).
	Ein falsches Spülprogramm wurde ausgewählt.	Wählen Sie das richtige Spülprogramm aus (siehe Seite DE-17).
	Das Geschirrspülmittel ist falsch dosiert.	Dosieren Sie das Geschirrspülmittel ordnungsgemäß (siehe „Spülprogrammtabelle“ auf Seite DE-17).
	Der Wasserdruck ist zu niedrig.	Drehen Sie den Wasserhahn komplett auf.
	Die Sprüharme können nicht ungehindert drehen.	Stellen Sie sicher, dass kein Geschirr die Bewegung der Sprüharme behindert.
	Die Düsen der Sprüharme sind verstopft/verkalkt.	Reinigen Sie die Sprüharme (siehe Seite DE-22).

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Geräte bezeichnung Art Bestellnummer
GeschirrspülerhanseaticWQP8-7710D	unterbaufähig 7923	9007
	teilintegrierbar 1973	9912

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an unseren Technik-Service:
Telefon [phone]
(Festnetz 20 Cent/Anruf, Mobilfunk max.
60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Verpackung

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Po ly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP)

Entsorgen Sie die Verpackung bitte umweltfreundlich.

Technische Daten

Bestellnummer	19739912
Gerätebezeichnung Teilinte	grierbarer Geschirrspüler
Modell	WQP8-7710D
Versorgungsspannung / Frequenz/ Absicherung	230 V, 50 Hz, 10 A
Leistungsaufnahme	1930 W
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	81,5 cm × 44,8 cm × 55,0 cm
Leergewicht	30 kg
Ablaufhöh €	max. 100 cm
Wasserdruck (Fließdruck)	0,4 - 10 bar

Bestellnummer	79239007
Gerätebezeichnung	Unterbaugeschirrspüler
Modell	WQP8-7710D
Versorgungsspannung / Frequenz/ Absicherung	230 V, 50 Hz, 10 A
Leistungsaufnahme	1930 W
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	81,5 cm × 44,8 cm × 55,0 cm
Leergewicht	30 kg
Ablaufhöhe	max. 100 cm
Wasserdruck (Fließdruck)	0,4 - 10 bar

Produktdatenblatt gemäß VO (EU) Nr. 1059/2010

Warenzeichen	hanseatic
Modellkennung	19739912 / WQP8-7710D
Nennkapazität in Standardg edecken für den Standardreinigungszyklus	9
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz )	A++
Energieverbrauch 197 kWh/Jahr auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab .
Energieverbrauch des Standardreinigungszyklus	0,691 kWh
Leistungsaufnahme im ausgeschalteten Zustand	0,45 W
Leistungsaufnahme im eingeschalteten Zustand	0,49 W
Wasserverbrauch 2520 l/Jahr, auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
Trocknungseffizienzklasse auf einer Skala G (gering ste Effizienz) bis A (höchste Effizienz)	A
Das Standardprog ramm (ECO) ist der Reinigungszyklus, auf den sich die Informationen auf dem Etikett und im Datenblatt beziehen. Dieses Programm ist zur Reinigung normal verschmutzen Geschirrs geeignet und in Bezug auf den kombinierten Energie-und Wasserverbrauch am effizientesten.
Prog rammdauer des Standardreinigungszyklus 2	05 min
Dauer des unausgeschalteten Zustands	30 min
Luftschallemission	47 dB(A) re 1 pW
Einbaugerät	ja

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 50242 gemessen worden.

Warenzeichen	hanseatic
Modellkennung	79239007 / WQP8-7710D
Nennkapazität in Standardg edecken für den Standardreinigungszyklus	9
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz )	A++
Energieverbrauch 197 kWh/Jahr auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab .
Energieverbrauch des Standardreinigungszyklus	0,691 kWh
Leistungsaufnahme im ausgeschalteten Zustand	0,45 W
Leistungsaufnahme im eingeschalteten Zustand	0,49 W
Wasserverbrauch 2520 l/Jahr, auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
Trocknungseffizienzklasse auf einer Skala G (gering ste Effizienz) bis A (höchste Effizienz)	A
Das Standardprog ramm (ECO) ist der Reinigungszyklus, auf den sich die Informationen auf dem Etikett und im Datenblatt beziehen. Dieses Programm ist zur Reinigung normal verschmutzen Geschirrs geeignet und in Bezug auf den kombinierten Energie - und Wasserverbrauch am effizientesten.
Prog rammdauer des Standardreinigungszyklus 2	05 min
Dauer des unausgeschalteten Zustands	30 min
Luftschallemission	47 dB(A) re 1 pW
Einbaugerät	ja

Die oben angegebenen Werte sind unter enormten Laborbedingungen nach EN 50242 gemessen worden.
