BEDIENUNGSANLEITUNG PG-ROM610 Powertec

1. Erklärung der Symbole auf dem Produkt 8

2. Einleitung 13

3. Gerätebeschreibung 13

4. Lieferumfang....14

5. Bestimmungsgemäße Verwendung 14

6. Sicherheitshinweise....15

7. Technische Daten....19

8. Auspacken 19

9. Montage 20

10. Vor Inbetriebnahme 21

11. Bedienung....23

12. Transport (Abb. 1)....28

13. Reinigung und Wartung 28

14. Lagerung....33

15. Entsorgung und Wiederverwertung 33

16. Störungsabhilfe....35

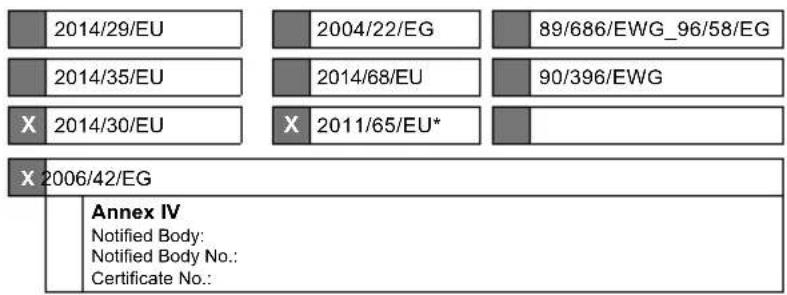

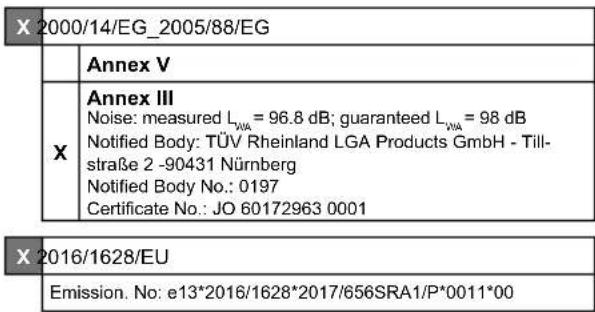

17. Konformitätserklärung 71

1. Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise.
	Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung.
	Verletzungsgefahr! Nicht an Hängen über 10° (17%) Neigung fahren oder mähen. Nicht in Längsrichtung fahren oder mähen. Kippgefahr!
	Gerät niemals ohne Fangkorb betreiben.
	Gefahr durch fortschleudernde Teile bei laufendem Motor. Unbedingt Sicherheitsabstand einhalten.
	Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten. Halten Sie nicht beteiligte Personen vom Gerät fern.
	Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen.
	Vor allen Arbeiten am Gerät Zündschlüssel ziehen und Hinweise in dieser Anleitung beachten.
	Entfernen Sie den Akku, bevor Sie Wartungsarbeiten vornehmen.
	Halten Sie Hände und Füße von den rotierenden Mähmessern fern.
	Halten Sie Hände und Füße von den rotierenden Mähmessern fern.
	Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in unbelüfteten Bereichen.
	Achtung heiße Oberfläche - Verbrennungsgefahr.
	Gehör- und Augenschutz benutzen!
	Sicherheitsschuhe, Sicherheitshandschuhe, enganliegende Kleidung tragen.
	Steigen Sie nicht auf das Mähwerk, den Seitenauswurf, die Räder oder das Gehäuse des Aufsitzrasenmähers.
	ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr.
	Tankinhalt
	Leistung
	Hubraum
	Drehzahl
	Volumen Fangkorb

		Schnitthöhenverstellung min. max.
		max. Geschwindigkeit
		max. Hangneigung
		max. Breite
		Gewicht
		Motoröl
		Nicht bei heißem oder laufendem Motor tanken.
		Länge Mähmesser. Max. Schnittbreite.
		Garantierter Schallleistungspegel
		Warnung vor gefährlicher elektrischer Spannung.
		STOP: Motor ausschaltenON: BetriebSTA RT: Start
		Brems- und Kupplungspedal

	Feststellbremse
	Choke/Drehzahlregler
	Vorwärtsgangschaltung
	Neutral
	Rückwärtsgang
	5-fach Schnitthöhenverstellung
	Mähwerk ein/aus
	Nicht in die LED-Schweinwerfer des Aufsitzrasenmähers blicken!
	Gerätesicherung
	Schutzklasse II
	Das Produkt entspricht den geltenden europäischen Richtlinien.

Erklärung der Signalwörter in der Bedienungsanleitung

GEFAHR!	Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
WARNUNG!	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte.
VORSICHT!	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte.
HINWEIS	Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/ Besitz zur Folge haben könnte.

2. Einleitung

HERSTELLER:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

HINWEIS:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Betriebsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

3. Gerätebeschreibung

1. Fahrersitz

1a. Schraube

1b. Mutter

1c. Sitzkontaktschalter

1. Fangkorb

2. Mähwerk ein/aus

3. Schnitthöheneinstellung
4. Akkuabdeckung
   5a Akku*
   5b Ladegerät*
5. Räder hinten
6. Wasseranschluss
7. Mähwerk (Schutz)
   8a. Mähmesser
8. Räder vorne
9. LED-Lichter (*modellabhängig)
10. Transportbügel
11. Feststellbremse
12. Brems-/Kupplungspedal
13. Drehzahlhebel
14. Lenksäule
    15a. Lenkstange
    15b. Schraube
    15c. Mutter
    15d. Lenkstutzen
15. Lenkrad
    16a. Lenkradabdeckung
    16b. Mutter
    16c. Metallscheibe
    16d. Lenkradaufnahme
    16e. Kunststoffscheibe
    16f. Gummiring
16. Gangschaltung
17. Zündschloss
    18a. Zündschlüssel
18. Ein-/Ausschalter LED-Licht (*modellabhängig)
19. Auswurfkanal
    20a. Befestigungshaken
    20b. Auswurfkanal (unten)
    20c. Klappe Auswurfkanal
    20d. Befestigungslasche Auswurfkanal
    20e. Befestigungshaken
20. Öltankdeckel mit Messstab
21. Tankdeckel
22. Seitenauswurf
23. Luftfiltergehäuse
    24a Luftfilter
    25 Zündkerze
    25a. Zündkerzenstecker
24. Sicherung 5A
    26a Halter Sicherung
25. Seilzugstarter

4. Lieferumfang

• Benzin-Aufsitzrasenmäher
- Seitenauswurf (23)
- Fahrersitz (1)
- Fangkorb (2)
- Lenksäule (15)
- Lenkrad (16)
- Ladegerät (5b)*
- Akku (5a)*
- Spritze 100 ml zum Ölabsaugen mit Schlauch
- Trichter mit Schlauch
- Sicherung 5A (26)
• Zündschlüssel 2x (18a)
• Bedienungsanleitung

Werkzeuge:

* nicht zwingend im Lieferumfang enthalten!

5. BestimmungsgemäßeVerwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

Achtung – Unfallgefahr!

Der Benzin-Aufsitzrasenmäher ist nur zum Rasenmähen bestimmt, ein anderweitiger Gebrauch ist nicht gestattet.

Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

• Die Bedienungsperson ist im Arbeitsbereich gegenüber Dritten verantwortlich.
  • Die Maschine ist zur Bedienung durch eine Person konzipiert.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanleitung benutzen!

• Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
  • Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnische Regeln müssen beachtet werden.

- Die Maschine darf nur von sachkundigen Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.

- Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

- Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

- Der Benzin Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet. Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras oder Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät beispielsweise nicht eingesetzt werden:

• zum Schneiden von Rankgewächsen,
• zum Häckseln und Zerkleinern von Baum- und Heckenschnitt,
• zum Reinigen von Gehwegen (Absaugen, Fortblasen),
• zum Schneeräumen mit Hilfe des Mähwerks,
• zur Rasenpflege auf Dachbepflanzungen,
• zum Einebnen von Bodenerhebungen, wie z. B. Maulwurfshügeln,
• zum Transportieren von Schnittgut, außer im dafür vorgesehenen Fangkorb.
• Das Gerät ist nicht für den öffentlichen Straßenverkehr zugelassen.
  • Die Beförderung von Personen (insbesondere von Kindern) und Tieren ist nicht gestattet.
• Niemals auf das Mähwerk steigen.

- Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

⚠️ WARNING

Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Sicherheitshinweise

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung/ Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Wer das Gerät nicht benutzen darf:

• Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung des Gerätes nie gestattet werden.
• Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist.

Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.

⚠ Sicherheit von Personen

Achtung! Gefährdung der Gesundheit durch Vibrationen!

Übermäßige Belastung durch Vibrationen kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten. Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel:

• Gefühllosigkeit,
• Schmerzen,
• Muskelschwäche,
• Hautverfärbungen,
• unangenehmes Kribbeln.

Den Lenker während des Betriebs fest aber nicht verkrampft mit beiden Händen an den vorgesehenen Stellen halten. Arbeitszeiten so planen, dass höhere Belastungen über einen längeren Zeitraum vermieden werden.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Bekleidung und Ausrüstung

• Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen.
• Das Gerät darf nur mit langen Hosen und enganliegender Kleidung in Betrieb genommen werden.
• Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.
• Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

- Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden.

Während der Arbeit

- Arbeiten Sie niemals, während Personen, insbesondere Kinder, oder Tiere in der Nähe sind. Achten Sie darauf, dass Gras niemals in Richtung Dritte ausgeworfen wird.

- Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.

Abgase:

- Lebensgefahr durch Vergiftung! Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.

- Das Gerät erzeugt giftige Abgase, sobald der Verbrennungsmotor läuft. Diese Gase enthalten giftiges Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfteten Räumen in Betrieb genommen werden.

- Die Abgase des Verbrennungsmotors werden vor dem linken Hinterrad ins Freie abgegeben. Bei der Arbeit mit dem Gerät ist darauf zu achten, dass dieser Bereich stets sauber bleibt und niemals abgedeckt wird, damit sich die Abgase nicht stauen.

⚠ Arbeitsplatzsicherheit

- Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden.

- Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können.

- Achten Sie auf Vertiefungen (Löcher) im Gelände und andere nicht sichtbare Gefahrenstellen. Hindernisse können im hohen Gras leicht übersehen werden.

- Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Nähe von Abhängen, Geländekanten, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten.

- Besondere Vorsicht ist an unübersichtlichen Stellen, Büschen, Bäumen und anderen Hindernissen geboten, hinter denen sich Personen, insbesondere Kinder, oder Tiere befinden können.

- Den Benzin-Aufsitzrasenmäher sofort anhalten und die Mähmesser abstellen, wenn jemand den Mähbereich betritt.

- Halten Sie den Bereich vor dem Fahrzeug stets im Auge. Achten Sie auf Hindernisse, um ihnen rechtzeitig ausweichen zu können.

- Vor jeder Rückwärtsfahrt den Bereich hinter dem Benzin-Aufsitzrasenmäher kontrollieren und wenn vorhanden, das Anbaugerät auskuppeln. Niemals rückwärts mähen, wenn dies nicht unbedingt erforderlich ist. Beim Rückwärtsmähen besondere Vorsicht walten lassen und vor dem Mähbeginn den gesamten Bereich hinter dem Benzin-Aufsitzrasenmäher gründlich überprüfen.

- Bei Arbeiten innerhalb einer Gruppe müssen Sie anderen stets rechtzeitig mitteilen, was Sie zu tun beabsichtigen. Sicherheitsabstand beachten!

- Vor jeder Richtungsänderung ist die Fahrgeschwindigkeit so zu reduzieren, dass der Benutzer jederzeit die Kontrolle über das Gerät behält und der Benzin-Aufsitzrasenmäher auch nicht umkippen kann.

- Beim Betrieb in der Nähe von Straßen und beim Überqueren von Verkehrswegen muss auf andere Verkehrsteilnehmer geachtet werden.

- Besondere Vorsicht ist beim Mähen in der Nähe von Straßen, Radwegen und Gehwegen notwendig. Weggeschleuderte Teile können zu schweren Verletzungen und Beschädigungen führen.

⚠ Umgang mit Benzin

⚠ Lebensgefahr! Benzin ist giftig und hochgradig entflammbar.

- Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.

- Halten Sie Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fern. Rauchen Sie nicht!

- Tanken Sie nur im Freien und Rauchen Sie während des Betankens nicht.

- Stellen Sie vor dem Tanken den Verbrennungsmotor ab und lassen Sie ihn abkühlen.

- Benzin ist vor dem Starten des Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft, oder bei heißer Maschine, darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

- Öffnen Sie den Tankverschluss vorsichtig und langsam. Druckausgleich abwarten und erst danach Tankdeckel vollständig abnehmen.

- Verwenden Sie zum Auftanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftstoff auf Verbrennungsmotor und Gehäuse bzw. Rasen auslaufen kann.

Überfüllen Sie den Kraftstofftank nicht!

- Um dem Kraftstoff Platz zum Ausdehnen zu lassen, Kraftstofftank niemals über die Unterkante des Einfüllstutzens hinaus befüllen. Zusätzliche Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten.

- Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen).

- Wischen Sie verschütteten Kraftstoff stets auf.

- Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden.

- Der Tankdeckel ist nach jedem Tankvorgang ordnungsgemäß aufzuschrauben und festzuziehen. Das Gerät darf ohne aufgeschraubten Original-Tankdeckel nicht in Betrieb genommen werden.

- Überprüfen Sie aus Sicherheitsgründen Kraftstoffleitung, Kraftstofftank, Tankverschluss und Anschlüsse regelmäßig auf Beschädigungen, Alterung (Brüchigkeit), auf festen Sitz und undichte Stellen und tauschen diese bei Bedarf aus.

- Entleeren Sie den Tank nur im Freien.

- Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen, wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken.

- Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.

- Gerät und Kraftstoffbehälter nicht in der Nähe von Heizungen, Heizstrahlern, Schweißgeräten und sonstigen Wärmequellen abstellen.

Explosionsgefahr!

Wird während des Betriebs ein Defekt am Tank, am Tankdeckel oder an kraftstoffführenden Teilen (Kraftstoffleitungen) festgestellt, muss sofort der Verbrennungsmotor abgestellt werden. Anschließend ist ein Fachhändler aufzusuchen.

Elektrische Sicherheit:

• Der Anschlussstecker des Ladegerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Scheppach 20 V IXES Serie gegeben sind.

Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Falsche Anwendung von Akku und Ladegerät kann Stromschlag oder Feuer bewirken.

⚠ Sicherheitshinweise für Benzin-Aufsitzrasenmäher

Starten:

- Das Gerät darf nur vom Fahrersitz aus gestartet werden.

- Das Gerät auf ebener Fläche starten, nicht in Hanglage.

- Der Verbrennungsmotor darf nur in einem gut gelüfteten Arbeitsbereich gestartet werden, insbesondere in Garagen muss auf ausreichende Belüftung geachtet werden.

- Vor dem Starten des Verbrennungsmotors Schneidwerkzeug, Anbaugeräte und Antrieb auskuppeln sowie das Bremspedal fest durchdrücken.

• Beim Starten ist darauf zu achten, dass ausreichender Abstand zwischen Füßen und Schneidwerkzeug gegeben ist.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.
• Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.
• Ein Betreiben der Maschine mit übermäßiger Geschwindigkeit kann die Unfallgefahr erhöhen.
• Starten Sie niemals den Verbrennungsmotor durch Kurzschließen der Anlasserklemme. Wenn der normale Anlasserschaltkreis umgangen wird, kann sich der Benzin-Aufsitzrasenmäher plötzlich in Bewegung setzen.
• Starten Sie den Verbrennungsmotor niemals, wenn Sie Benzingeruch feststellen – Explosionsgefahr!

Arbeitseinsatz:

⚠️ Warnung – Verletzungsgefahr!

- Beachten Sie den Arbeitsbereich des Mähmessers. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Mähmesser. Halten Sie sich immer entfernt von der Auswurföffnung. Ein ausreichender Sicherheitsabstand ist stets einzuhalten.

- Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

- Beim Fahren außerhalb des Rasens oder wenn nicht gemäht wird, ist das Mähmesser auszukuppeln und das Mähwerk in die höchste Schnittstellung zu bringen.

- In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.

- Während der Fahrt sollte das Lenkrad immer fest mit beiden Händen gehalten werden.

- Besondere Vorsicht ist beim Befahren von Rasenflächen und sonstigen unebenen Flächen geboten, da sich das Lenkrad durch Löcher, Hügel, Schläge usw. selbstständig verdrehen kann.

• Verletzungsgefahr für Hände und Finger!

- Fahren Sie stets mit angemessener Geschwindigkeit.

- Entleeren Sie den Fangkorb nur vom Fahrersitz aus.

- Vor dem Entleeren des Fangkorbes stets das Mähmesser auskuppeln und warten, bis es zum Stillstand gekommen ist.

Schalten Sie den Antrieb aus, stellen Sie den Verbrennungsmotor ab und warten Sie, bis das Mähmesser vollkommen stillsteht, legen Sie die Feststellbremse ein und ziehen Sie den Zündschlüssel ab:

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
• bevor Sie den Benzin-Aufsitzrasenmäher überprüfen, reinigen oder daran arbeiten,
• wenn das Mähmesser auf einen Fremdkörper trifft. Suchen Sie nach Beschädigungen an der Maschine und am Schneidwerkzeug und lassen Sie die erforderlichen Reparaturen durchführen, bevor Sie erneut starten,
• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren. Eine sofortige Überprüfung ist erforderlich.
• beim Verlassen bzw. Transport des Gerätes.

Restgefahren und Schutzmaßnahmen

Vernachlässigung ergonomischer Grundsätze Nachlässiger Gebrauch persönlicher Schutzausrüstung (PSA)

Nachlässiger Gebrauch oder Weglassen persönlichen Schutzausrüstung können zu schweren Verletzungen führen.

- Vorgeschriebene Schutzausrüstung tragen.

Menschliches Verhalten, Fehlverhalten

- Stets bei allen Arbeiten voll konzentriert sein.

⚠️ Restgefahr kann nie ausgeschlossen werden.

Gefährdung durch Lärm

Gehörschädigungen

Längeres ungeschütztes Arbeiten mit dem Gerät kann zu Gehörschädigungen führen.

- Grundsätzlich einen Gehörschutz tragen.

Verhalten im Notfall

Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe-Maßnahmen ein und fordern Sie schnellstmöglich qualifizierte ärztliche Hilfe an.

7. Technische Daten

Motortyp	4-Taktmotor/luftgekühlt
Hubraum 224 cm3
Leerlaufdrehzahl 1800	+/-100 min-1
Leistung 4.4 kW/ 6 PS
Kraftstoff	Normalbenzin/bleifrei max. 10% Bioethanol
Tankinhalt/Benzin	1,8 l
Motoröl	SAE 30 / 10W30
Tankinhalt/Öl	0,5 l
Schnitthöhenverstellung	5-fach
Füllmenge Fangkorb	150 l
Schnittbreite	61 cm
Schnitthöhe	35-75 mm ±5 mm
Gewicht	120 kg
Fahrgeschwindigkeit V	1,5, 2,0, 4,0, 6,0 km/h
Fahrgeschwindigkeit R	2,4 km/h
Vorderräder	10x4,00-4
Luftdruck Vorderräder	1,5 bar
Hinterräder	13 x 5,00-6
Luftdruck Hinterräder	1,8 bar
Schutzklasse LED	IP66

Akku/Ladegerät

Die technischen Daten zu Akku und Ladegerät können Sie der beigelegten Bedienungsanleitung entnehmen.

Achtung!

Das Gerät ist Teil der Scheppach 20 V IXES Serie und kann mit Akkus der Scheppach 20 V IXES Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Scheppach 20 V IXES Serie geladen werden.

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen (EN ISO 5395):

Schalldruck L_PA	= 84,7 dB
nach ISO 5395-1:2013
Messunsicherheit K	= 3 dB
Schallleistung L_WA	= 96,59 dB
nach ISO 5395-1:2013
Messunsicherheit K = 1,69 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

$$ \begin{array}{l} \text {Vibration a_{h} (K \ddot{o} rper) = 1,261 m / s} \ \text {nach ISO 5395 - 1} \end{array} $$

$$ \begin{array}{l} \text {Vibration a} _ {\mathrm{h}} (\text {Hand - Arm - Lenkrad}) = 3, 6 6 2 \mathrm{m/s} \ 3, 5 2 2 \mathrm {m / s ^ {2}} \end{array} ^ {2} / $$

$$ \text { n a c h } \quad \text { I S O } 5 3 9 5 - 1 $$

$$ \text { Messunsicherheit K } = 1, 5 \mathrm{m} / \mathrm{s} $$

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Produkte.
• Warten und reinigen Sie das Produkt regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Produkt an.
• Überlasten Sie das Produkt nicht.
• Lassen Sie das Produkt gegebenenfalls überprüfen.
• Schalten Sie das Produkt aus, wenn es nicht benutzt wird.
  • Tragen Sie Schutzhandschuhe.

Bei längerer Anwendung des Benzin-Aufsitzrasenmähers kann es zu einer vibrationsbedingten Durchblutungsstörung kommen (Weißfingerkrankheit).

Angaben über die Dauer der Anwendung können in diesem Fall nicht gemacht werden, da dies von Person zu Person unterschiedlich sein kann.

Folgende Faktoren können diese Erscheinung beeinflussen:

• Durchblutungsstörungen der Hände des Bedieners
- niedrige Außentemperaturen
- lange Anwendungszeiten

Deshalb wird empfohlen warme Arbeitshandschuhe zu tragen und regelmäßige Arbeitspausen einzulegen.

8. Auspacken

1. Öffnen Sie die Verpackung und entfernen Sie das Verpackungsmaterial.
2. Überprüfen Sie, ob der Lieferumfang vollständig ist.
3. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
4. Entfernen Sie die Transportsicherungen (d.h. die Kabelbinder).

5. Pumpen Sie mit einer handelsüblichen Fußluftpumpe (nicht im Lieferumfang enthalten) alle 4 Reifen (6 + 9) auf.
   Der korrekte Reifendruck beträgt 1,5 bar an den Vorderrädern (9) und 1,8 bar an den Hinterrädern (6).

6. Nehmen Sie und 3 weitere Personen den Benzin-Aufsitzrasenmäher vorsichtig von der Palette.

7. Greifen Sie das Gerät am Rahmen - nicht an der Plastikverkleidung! An der Vorderseite können Sie den Transportbügel (11) verwenden.
8. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

⚠ GEFAHR

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Montage

⚠️ WARNUNG!

Verletzungsgefahr und Beschädigungsgefahr!

Die Verwendung falscher Ersatz- und Zubehörteile kann zu Verletzungen und Beschädigungen führen. Diese könnten sich lösen und weggeschleudert werden. Außerdem können sie die Leistung des Produkts verringern.

- Verwenden Sie nur originale Ersatz- und Zubehörteile des Herstellers. Originalersatzteile oder -zubehör erhalten Sie bei Ihrem Fachhändler.

- Bei Nichtbeachtung kann sich die Leistung des Produkts verringern und Teile können sich evtl. lösen.

- Bei Nichtbeachtung erlischt die Herstellergarantie.

Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden.

Hinweis!

Beim Zusammenbau und/oder für Wartungsarbeiten benötigen Sie folgendes zusätzliches Werkzeug, das nicht im Lieferumfang enthalten ist:

• einen Messbecher 1 Liter (Öl / benzinfest)
• einen Benzinkanister (5 Liter sind ausreichend für ca. 5 Betriebsstunden)
• einen Trichter (passend zum Benzineinfüllstutzen des Tanks)
• Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)
• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)
  • 0.5 | Motoröl SAE 30

9.1 Sitz montieren (Abb. 3 + 4)

1. Montieren Sie den Fahrersitz (1), indem Sie die 2 Schrauben M8x16 (1a) und die Muttern M8 (1b) zunächst von Hand ansetzen.
2. Ziehen Sie die 2 Schrauben (1a) mit Hilfe der Maul- schlüssel (SW13 und SW10) an.
3. Verbinden Sie nun das Kabel des Sitzkontakt- schalters (1c) (Abb. 4).
4. Stellen Sie die gewünschte Sitzposition durch Verschieben des Sitzes ein. Achten Sie darauf, dass Sie die Bedienhebel und das Pedal sicher erreichen können.

9.2 Lenksäule montieren (Abb. 5)

1. Stecken Sie die Lenksäule (15) in den Lenkstutzen (15d).
2. Achten Sie dabei darauf, dass die Bohrlöcher übereinander liegen.
3. Führen Sie die Schraube (15b) durch das Bohrloch und befestigen Sie diese mithilfe der Mutter (15c) und dem Maulschlüssel SW13.
4. Schieben Sie die Lenkstangenabdeckung (15) über die Lenkstange (15a).

9.3 Lenkrad montieren (Abb. 6)

1. Schieben Sie eine Kunststoffscheibe (16e), den Gummiring (16f) und anschließend die zweite Kunststoffscheibe (16e) auf die Lenkstange (15a).
2. Setzen Sie als nächstes die Lenkradaufnahme (16d) auf die Lenkstange.
3. Setzen Sie das Lenkrad (16) auf die Lenkradaufnahme (16d).
4. Legen Sie nun die Metallscheibe (16c) in das Lenkrad (16) ein und befestigen Sie das Lenkrad mit der Mutter (16b) und einem Steckschlüssel SW13.
5. Setzen Sie die Lenkradabdeckung (16a) in die Mitte des Lenkrads (16) bis diese einrastet.

9.4 Fangkorb einhängen (Abb. 7)

1. Halten Sie den Fangkorb (2) mit beiden Händen an den Fangkorbgriffen.
2. Legen Sie den Fangkorb (2) symmetrisch auf die Führung. Richten Sie dabei den Fangkorb (2) am Benzin-Aufsitzrasenmäher aus.
3. Kippen Sie den Fangkorb (2) leicht nach vorne, so dass der vordere Teil des Fangkorbs (2) einrastet.
4. Schwenken Sie nun den Fangkorb (2) wieder nach unten.
5. Überprüfen Sie den korrekten Sitz des Fangkorbs (2).

9.5 Mähen mit Auswurfkanal oder Seitenauswurf Je nach gewünschtem Arbeitseinsatz können Sie zwischen dem Mähen mit Auswurfkanal (20) und dem Mähen mit Seitenauswurf (23) wählen.

9.5.1 Auswurfkanal (Abb. 8 + 9)

Der Auswurfkanal (20 + 20b) ist im Auslieferungszustand vormontiert.

Prüfen Sie ihn auf Beschädigungen und auf festen Sitz. Prüfen Sie, ob die Befestigungshaken (20a + 20e) und die Befestigungslasche (20d) korrekt eingehängt sind. Lassen Sie diesen, im Falle einer Beschädigung, von einem Fachmann ersetzen.

9.5.2 Seitenauswurf (Abb. 1 + 8 + 9 + 10)

1. Rasten Sie den Hebel zur Schnitthöheneinstellung (4) auf die Schnitthöhenstufe 1 ein.

2. Entfernen Sie für die Verwendung des Seitenauswurfs (23) den Auswurfkanal (20 + 20b):

- Ziehen Sie hierfür zunächst die Befestigungslasche (20d) am oberen Auswurfkanal (20) ab und schieben Sie ihn nach oben. - Hängen Sie nun die beiden Befestigungshaken (20a + 20e) am unteren Auswurfkanal (20b) aus und heben die Klappe (20c) hoch. Anschließend können Sie den unteren Auswurfkanal (20b) entfernen.

1. Setzen Sie anschließend den Seitenauswurf (23) ein. Heben Sie hierzu die Klappe (20c) erneut an.

2. Prüfen Sie den Seitenauswurf (23) auf festen Sitz. Der Seitenauswurf (23) sollte niemals in Richtung von Menschen, Gebäuden oder Verkehrsstraßen zeigen.

10. Vor Inbetriebnahme

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

• Atmen Sie Benzin-/Schmieröldämpfe und Abgase nicht ein.
• Betreiben Sie das Produkt nur im Freien.

Prüfen Sie das Produkt vor jeder Inbetriebnahme auf:

• Dichtheit des Treibstoffsystems,
- einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung,
- festen Sitz sämtlicher Verschraubungen,
- Leichtgängigkeit aller beweglichen Teile.

Kontrollieren Sie vor jeder Inbetriebnahme,

• ob sich das Schneidwerkzeug und die gesamte Schneideeinheit (Mähmesser, Messerkupplung, Messerbremse, Befestigungsbolzen, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen sowie Verschleiß zu achten.
• ob der Tankdeckel fest aufgeschraubt ist.
• ob der Tank und kraftstoffführende Teile sowie der Tankdeckel in einwandfreiem Zustand sind.
• ob die Sicherheitseinrichtungen in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.
• ob Bereifung (Luftdruck, Schäden, Abnutzung) und Rahmen in einwandfreiem Zustand sind. Schraubverbindungen sind auf festen Sitz zu prüfen. Insbesondere sind alle Wartungsarbeiten durchzuführen, die im Wartungsplan unter der Rubrik „Vor jeder Inbetriebnahme“ angeführt sind.

Ersetzen Sie vor dem Gebrauch des Geräts defekte sowie alle anderen abgenutzten und beschädigten Teile. Unleserliche oder beschädigte Gefahren und Warnhinweise am Gerät müssen erneuert werden.

Suchen Sie bei Bedarf einen Fachhändler auf.

Treibstoff und Öl

HINWEIS!

Beschädigungsgefahr!

Werden falsch gelagerte oder nicht abgelassene Treibstoffe verwendet, kann der Vergaser verstopfen oder der Motorbetrieb beeinträchtigt werden.

• Geben Sie nicht benötigten Treibstoff in einen luft-dichten Behälter und bewahren Sie diesen in einem dunklen, kühlen Raum auf.
• Verwenden Sie zum Transport und zur Lagerung von Treibstoff nur dafür vorgesehene und zugelassene Behälter.

HINWEIS!

Das Mähen mit dem Benzin-Aufsitzrasenmäher ist nur mit eingesetztem Fangkorb möglich. Andernfalls schaltet sich der Motor aus Sicherheitsgründen nach Zuschalten des Mähwerks ab!

10.1 Motoröl auffüllen und Akku einsetzen (Abb. 1 + 11 + 12)

⚠️ Achtung!

Der Motor wird ohne Öl ausgeliefert. Vor Inbetriebnahme daher unbedingt Öl einfüllen. Verwenden Sie hierzu Mehrbereichsöl (SAE 30). Der Ölstand im Motor muss vor jedem Mähen überprüft werden.

1. Öffnen Sie den Öltankdeckel (21) und befüllen Sie den Tank mit Öl (SAE 30) mit Hilfe des Trichters. Achten Sie auf die max. Füllmenge.

2. Schließen Sie den Öltankdeckel (21) anschließend wieder.

3. Setzen Sie den Akku (5a) ein, indem Sie ihn entlang der Führungsschiene in das Gerät schieben. Er rastet hörbar ein.

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich beim Befüllen entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

- Schalten Sie den Motor aus und lassen diesen abkühlen.

- Halten Sie Hitze, Flammen und Funken fern.

- Füllen Sie Kraftstoff nur im Freien auf.

- Tragen Sie Schutzhandschuhe.

- Vermeiden Sie Haut- und Augenkontakt.

- Starten Sie das Produkt mit Abstand von mindestens 3 m zum Auffüllort des Kraftstoffs.

- Achten Sie auf Undichtigkeiten. Wenn Benzin ausläuft, starten Sie den Motor nicht.

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

- Atmen Sie Benzin-/Schmieröldämpfe nicht ein.

- Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Produktbeschädigung

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme Benzin und Öl ein. Das Produkt wird ohne Motor- und Getriebeöl geliefert.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

- Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.

- Nutzen Sie einen Einfüllstutzen oder Trichter.

- Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.

- Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.

- Entsorgen Sie Öl nach den örtlichen Vorschriften.

10.2 Benzin auffüllen (Abb. 13)

⚠ Achtung!

Der Benzin-Aufsitzrasenmäher wird ohne Benzin ausgeliefert. Vor Inbetriebnahme daher unbedingt Benzin einfüllen. Verwenden Sie hierzu Super E5 / E10 Benzin.

1. Klappen Sie den Fahrersitz (1) um.

2. Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.

3. Öffnen Sie den Tankdeckel (22) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.

4. Befüllen Sie den Tank mit Hilfe des Trichters mit Benzin (Super E5 / E10). Achten Sie auf die max. Füllmenge. Füllen Sie das Benzin vorsichtig bis zur Unterkante des Einfüllstutzens ein.

5. Verschließen Sie den Tankdeckel (22) wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließen.

6. Säubern Sie den Tankverschluss und die Umgebung.

7. Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.

8. Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

10.3 Reifendruck prüfen

Der richtige Reifendruck ist die wesentliche Voraussetzung für einen perfekt in Waage stehendes Schneidwerkzeug und somit auch für einen gleichmäßig gemähten Rasen.

1. Kontrollieren Sie den Reifendruck mit einer handelsüblichen Fußluftpumpe in regelmäßigen Abständen.

2. Füllen Sie, falls nötig, mit einer handelsüblichen Fußluftpumpe (nicht im Lieferumfang enthalten) Luft nach. Der korrekte Reifendruck beträgt 1,5 bar an den Vorderrädern (9) und 1,8 bar an den Hinterrädern (6).

Hinweis: Sollten Sie feststellen, dass die Reifen oder Räder beschädigt sind, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

10.4 Mähwerkkontaktschalter prüfen (Abb. 1)

Der Mähwerkkontaktschalter stellt sicher, dass sich der Motor nicht starten lässt, wenn das Mähwerk zu geschaltet ist.

1. Motor ist aus.
2. Setzen Sie sich auf den Fahrersitz (1).
3. Drücken Sie das Bremspedal (13) ganz durch und betätigen Sie die Feststellbremse (12).
4. Schalten Sie das Mähwerk (8) zu, in dem Sie den Hebel für das Mähwerk (3) nach vorne schieben und nach rechts drücken, bis dieser einrastet.
5. Versuchen Sie den Motor zu starten (Zündschlüssel (18a) in Position „Start“).
6. Der Motor darf nicht starten!

Hinweis: Sollten Sie feststellen, dass der Kontaktschalter nicht korrekt funktioniert, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

10.5 Sitzkontaktschalter prüfen (Abb. 1 + 4)

Der Sitzkontaktschalter stellt sicher, dass sich der Motor abschaltet, sobald sich keine Person mehr auf dem Fahrersitz befindet.

1. Setzen Sie sich auf den Fahrersitz (1).
2. Treten Sie das Bremspedal (13) und betätigen Sie die Feststellbremse (12).
3. Starten Sie den Motor und lassen Sie ihn laufen.
4. Entlasten Sie den Fahrersitz (1), indem Sie aufstehen (nicht absteigen!)
5. Der Motor muss sich abschalten!

Hinweis: Sollten Sie feststellen, dass der Kontaktschalter nicht korrekt funktioniert, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

10.6 Kontaktschalter des Fangkorbes prüfen (Abb. 1)

Der Kontaktschalter am Fangkorb (2) stellt sicher, dass sich der Motor abschaltet, sobald der Fangkorb (2) bei eingeschaltetem Mähwerk nicht korrekt eingehängt ist.

1. Setzen Sie sich auf den Fahrersitz (1).

2. Treten Sie das Bremspedal (13) und betätigen Sie die Feststellbremse (12).

3. Starten Sie den Motor und lassen Sie ihn laufen.

4. Schalten Sie das Mähwerk (8) zu, in dem Sie den Hebel für das Mähwerk (3) langsam nach vorne schieben und nach rechts drücken, bis dieser einrastet.

5. Heben Sie den leeren Fangkorb (2) leicht an.

6. Der Motor muss sich abschalten!

Hinweis: Sollten Sie feststellen, dass der Kontaktschalter nicht korrekt funktioniert, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

10.7 Messerstoppvorrichtung prüfen

Beim Auskuppeln des Mähwerks wird automatisch, zeitgleich ein Bremsvorgang ausgelöst, der das Mähmesser innerhalb weniger Sekunden zum Stillstand bringt.

Ein laufendes Messer erzeugt klar wahrnehmbare Windgeräusche. Das Laufen des Messers wird durch das erzeugte Windgeräusch signalisiert und kann so kontrolliert werden.

Hinweis: Sollten Sie feststellen, dass die Messerstoppvorrichtung nicht korrekt funktioniert, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

11. Bedienung

⚠️ Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

11.1 Betriebszeiten

Beachten Sie bitte die gesetzlichen Bestimmungen, zur Regelung der Betriebszeiten von Rasenmähern, welche örtlich unterschiedlich sein können.

Machen Sie sich mit den Bedienelementen und den Stellteilen sowie mit dem Gebrauch des Geräts vertraut.

Insbesondere muss der Benutzer wissen, wie das Arbeitswerkzeug und Verbrennungsmotor des Gerätes rasch angehalten werden können.

Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen.

Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.

Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden,

• dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.
• dass ein Benzin-Aufsitzrasenmäher, der auf einem Hang abgleitet, nicht durch Betätigen der Bremse kontrolliert werden kann.

Die wesentlichen Ursachen für den Verlust der Kontrolle über den Benzin-Aufsitzrasenmäher können unter anderem sein:

• mangelnde Bodenhaftung der Räder,
• zu schnelles Fahren,
  • unangemessenes Bremsen,
• unsachgemäßer Einsatz (Sportveranstaltungen usw.),
• mangelnde Kenntnisse über Wirkungen, die mit den Bodenverhältnissen zusammenhängen, insbesondere am Hang (siehe unter Punkt 11.6.3 „Arbeiten an Hanglagen“),
• nicht korrektes Anhängen von Lasten und schlechte Lastverteilung.

11.1.1 LED-Licht einschalten (Abb. 1)

ACHTUNG! Blicken Sie NICHT direkt in das Licht! Richten Sie den Lichtstrahl niemals auf die Augen von Menschen oder Tieren! Verletzungsgefahr.

Der Aufsitzrasenmäher verfügt über LED-Schweinwerfer, die es ermöglichen an trüben Tagen oder in beschatteten Gärten für ausreichende Beleuchtung des zu mähenden Grüns zu sorgen.

1. Schalten Sie das LED-Licht über den Ein-/Ausschalter (19) ein.

WARNUNG!

Verwenden Sie den Aufsitzrasenmäher niemals bei Nacht oder extremer Dunkelheit. Die LED-Schweinwerfer dienen lediglich zur Ausleuchtung schlecht beleuchteter Bereiche Ihres Gartens.

11.2 Mähfläche vorbereiten

1. Untersuchen Sie die zu mähende Fläche vor dem Mähen sorgfältig.

2. Entfernen Sie Steine, Stöcke, Knochen, Drähte, Spielzeug und andere Gegenstände, die durch das Gerät weggeschleudert werden können.

3. Achten Sie darauf, dass sich keine Personen auf der zu mähenden Fläche aufhalten.

11.3 Mähmesser kontrollieren ⚠️ WARNUNG!

Verletzungsgefahr!

Nach dem Ausschalten des Motors läuft das Mähmesser noch einige Sekunden nach. Wenn Sie die rotierenden Teile berühren, können Schnittverletzungen die Folge sein.

• Warten Sie bis zum Stillstand des Mähmessers.
• Bremsen Sie das Schneidewerkzeug nicht mit der Hand ab.
• Tragen Sie Schutzhandschuhe.

• Halten Sie das Schneidewerkzeug von Ihren Füßen fern.

• Stellen Sie, bevor irgendeine Kontrolle des Mähmessers durchgeführt wird, den Motor ab und ziehen Sie den Zündschlüssel (18a) vom Zündschloss (18) ab.

• Entfernen Sie den Auswurfkanal (20) (siehe Abschnitt 9.5) und heben Sie die Klappe (23) leicht an. Nun ist das Mähmesser zugänglich.
• Drehen Sie über die Messerschraube das Mähmesser gegen den Uhrzeigersinn in den Sichtbereich und kontrollieren Sie dieses. Verwenden Sie zum Drehen des Messers einen Maulschlüssel SW10.
• Prüfen Sie regelmäßig, ob das Mähmesser richtig befestigt, in gutem Zustand und gut geschliffen ist.
• Falls dies nicht der Fall sein sollte, lassen Sie das Mähmesser von einer Fachwerkstatt schleifen oder ersetzen.

11.4 Motor mit E-Start starten (Abb. 1 + 7a)

1. Kontrollieren Sie den Ladezustand des Akkus (5a) (siehe beigefügte Bedienungsanleitung) und laden ihn gegebenenfalls auf.
2. Kontrollieren Sie vor jedem Starten den Benzin- und Motorölstand (siehe Abschnitte 10.1 und 10.2). Vergewissern Sie sich, dass der Zündkerzenstecker (25a) an der Zündkerze (25) angeschlossen ist.
3. Schieben Sie den geladenen Akku (5a) entlang der Führungsschiene in das Gerät. Der Akku (5a) rastet hörbar ein.
4. Hängen Sie den Fangkorb (2) ein. Siehe Abschnitt 9.4.
5. Setzen Sie sich auf den Fahrersitz (1).

6. Das Mähwerk (8) muss ausgeschaltet sein.

7. Treten Sie Bremspedal (13) durch und betätigen Sie die Feststellbremse (12). Stellen Sie die gewünschte Schnitthöhe (4) ein. Siehe Abschnitt 11.7.1.

8. Stellen Sie die Gangschaltung (17) auf Neutral „N“.
9. Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang.
10. Drehen Sie den Zündschlüssel (18a) im Zündschloss (18) auf „Start“, bis der Motor anspringt und lassen Sie ihn auf Position „On“.

11.5 Motor ohne E-Start starten (Abb. 1 + 7a + 13)

1. Kontrollieren Sie vor jedem Starten den Benzin- und Motorölstand (siehe Abschnitte 10.1 und 10.2). Vergewissern Sie sich, dass der Zündkerzenstecker (25a) an der Zündkerze (25) angeschlossen ist.
2. Das Mähwerk (8) muss ausgeschaltet sein.
3. Treten Sie Brems- und Kupplungspedal (13) durch und betätigen Sie die Feststellbremse (12). Stellen Sie die gewünschte Schnitthöhe (4) ein. Siehe Abschnitt 11.6.1.
4. Stellen Sie die Gangschaltung (17) auf Neutral „N“.
5. Klappen Sie den Fahrersitz (1) hoch.
6. Stellen Sie den Zündschlüssel auf Position "ON".
7. Starten Sie den Motor mit dem Seilzugstarter (27). Ziehen Sie hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) heraus. Und ziehen dann kräftig mit einem Ruck an. Sollte der Motor nicht gestartet haben, nochmals am Seilzugstarter (27) anziehen.
8. Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang.
9. Klappen Sie den Fahrersitz (1) wieder runter.
10. Setzen Sie sich auf den Fahrersitz (1).

⚠️ Achtung!

• Lassen Sie den Seilzugstarter nicht zurückschleudern.
• Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen.

11.6 Anfahren mit ausgeschaltetem Mähwerk Achtung! Nehmen Sie den Gangwechsel nur im Stillstand vor.

1. Treten Sie bei niedriger Drehzahl „Schildkröte“ das Bremspedal (13) ganz durch. Dabei entriegelt sich die Feststellbremse (12).
2. Legen Sie den gewünschten Gang ein.
3. Lassen Sie das Bremspedal (13) langsam los, damit sich der Benzin-Aufsitzrasenmäher in Bewegung setzt.
4. Schieben Sie den Drehzahlhebel (14) in Richtung „Hase“, um Gas zu geben.
5. Um das Gerät zu stoppen, treten Sie das Bremspedal (13).

11.7 Mähen

⚠️ WARNING!

Unfallgefahr beim Rückwärtsfahren!

Beachten Sie das rückwärtige Umfeld beim Rückwärtsfahren!

- Rückwärtsfahren nur wenn erforderlich!

- Der Rückwärtsgang kann bei eingeschaltetem Mähwerk nicht eingelegt werden.

Hinweise zum Mähen

• Prüfen Sie vor jedem Mähvorgang, ob das Mähmesser richtig befestigt, in gutem Zustand und gut geschliffen ist. Tragen Sie dabei immer Schutzhandschuhe!
• Überprüfen Sie den Mäher, das Mähmesser und die anderen Teile, wenn Sie in einen Fremdkörper gefahren sind oder wenn das Gerät stärker als normal vibriert.
• Ein heißer Motor, Auspuff oder Antrieb kann Verbrennungen verursachen. Also nicht berühren.
• Mähen Sie nur bei ausreichenden Lichtverhältnissen.
• Achten Sie auf oder in der Nähe einer Straße auf den Straßenverkehr. Halten Sie den Auswurfkanal (20 + 20b) und den Seitenauswurf (23) von der Straße fern.
• Vermeiden Sie Stellen, bei denen die Räder nicht mehr greifen oder das Mähen unsicher ist.
• Vergewissern Sie sich vor einer Rückwärtsbewegung, ob nicht kleine Kinder hinter Ihnen sind.
• Schneiden Sie nur mit scharfen, einwandfreien Mähmessern, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird.
• Führen Sie zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben.

- Halten Sie die Unterseite des Mähgehäuses sauber und entfernen Sie unbedingt Grasablagerungen. Grasablagerungen erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Grasauswurf.

11.7.1 Einstellen der Schnitthöhe (Abb. 1)

△ Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Mähwerk vorgenommen werden.

Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so dass maximal 4 cm Rasen auf einmal abgetragen wird.

1. Rasten Sie den Hebel zur Schnitthöheneinstellung (4) auf die gewünschte Schnitthöhe ein.

2. Sie können 5 verschiedene Schnitthöhen einstellen.

WICHTIG: Für den Transport müssen Sie das Schneidwerkzeug stets in die höchste Stellung (Stufe 5) bringen.

11.7.2 Mähen / Anfahren mit eingeschaltetem Mähwerk (Abb. 1)

⚠️ WARNING!

Verletzungs- und Beschädigungsgefahr!

Gegenstände können weggeschleudert werden und Personen treffen und verletzen. Feste Gegenstände können das Produkt beschädigen.

Außerdem können kleine Steine oder andere Gegenstände mindestens 15 Meter weggeschleudert werden. Dies kann zu Beschädigungen an Autos, Häusern und Fenstern führen.

- Achten Sie auf ausreichend Abstand bei Abmäh-arbeiten von 30 Metern zu anderen Personen oder Tieren.

- Entfernen Sie mit dem Produkt keine Gegenstände von Fußwegen usw.

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht regelmäßig gereinigt, können sich Gras-/Unkrautreste unterhalb des Schutzschildes verfangen festsetzen. Dies kann die Leistung des Produkts beeinträchtigen und es auf Dauer schädigen.

- Reinigen Sie das Produkt nach jedem Gebrauch.

Achtung! Nehmen Sie einen Gangwechsel nur im Stillstand vor.

1. Treten Sie bei niedriger Drehzahl „Schildkröte“ das Bremspedal (13) ganz durch. Die Feststellbremse (12) muss dabei aktiviert sein Position P (Abb. 1).

2. Schieben Sie den Mähwerk Schalthebel (3) langsam nach vorne, bis er einrastet, um das Mähwerk einzuschalten.

3. Treten Sie bei niedriger Drehzahl „Schildkröte“ das Bremspedal (13) ganz durch. Dabei entriegelt sich die Feststellbremse (12).

4. Legen Sie den gewünschten Gang (17) ein.

5. Lassen Sie das Bremspedal (13) langsam los, damit sich der Rasenmäher in Bewegung setzt.

6. Schieben Sie den Drehzahlhebel (14) in Richtung „Hase“, um Gas zu geben.

7. Um das Gerät zu stoppen, treten Sie das Bremspedal (13).

11.7.3 Arbeiten an Hanglagen

⚠️ WARNING!

Gefahr durch Fehler beim Fahren an Hängen!

Beim Fahren an Hängen ist besondere Vorsicht geboten! Es gibt keinen „sicheren“ Hang. Beachten Sie dazu besonders folgende Sicherheitshinweise!

- Wenn die Räder durchdrehen sollten oder wenn das Fahrzeug beim Befahren einer Steigung stecken bleibt, Mähwerk und Anbaugeräte auskuppeln. Danach in langsamer Abwärtsfahrt und gerader Richtung den Hang verlassen!

- Ein voller Fangkorb erhöht durch dessen Gewicht die Kippgefahr des Benzin-Aufsitzrasenmähers!

- An Hängen ist die Schneidebahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern.

- Abhänge sind eine der Hauptursachen für Unfälle, bei denen die Kontrolle über den Benzin-Aufsitzrasenmäher verloren geht und das Gerät umkippt. Dies kann schwere oder sogar tödliche Verletzungen verursachen.

- Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 10° (17,6 %) eingesetzt werden.

- 10° Hangneigung entsprechen einem vertikalen Anstieg von 17,6 cm bei 100 cm horizontaler Länge.

- Vermeiden Sie Anfahren oder Anhalten in einem Gefälle.

- Verwenden Sie das Gerät nicht an Stellen wie Abhängen oder Gräben, an denen es umkippen oder abrutschen kann. Die Gefahr des Umkippens oder Abrutschens wird größer, wenn der Untergrund locker oder feucht ist.

- Befahren Sie Abhänge immer in Längsrichtung. Bei Querfahrten besteht erhöhte Kippgefahr.

• Bei Fahrten an Abhängen sollten keine abrupten Geschwindigkeits- oder Richtungsänderungen vorgenommen werden. Das Arbeiten in derartigen Situationen erfordert eine vorsichtige, ruhige und gleichmäßige Bedienung des Benzin-Aufsitzrasenmähers.
• Vermeiden Sie Richtungsänderungen an Hanglagen. Wenden Sie nur dann an Abhängen, wenn dies unvermeidlich ist; wenn möglich, fahren Sie langsam und in weitem Bogen in Abwärtsrichtung.
• Mähen Sie kein nasses Gras, besonders nicht an Abhängen, da sich auf nassem Gras die Bodenhaftung verringert. Der Benzin-Aufsitzrasenmäher könnte abrutschen und deshalb vom Benutzer nicht mehr kontrolliert werden.
• Beim Befahren von Hängen darf das Getriebe nicht mittels Getriebefreilauf entriegelt werden.
• Bei der Bedienung von Anbaugeräten an Abhängen ist besondere Vorsicht geboten (geänderte Gewichtsverteilung am Gerät).
• Wenn die Räder durchdrehen sollten oder wenn das Fahrzeug beim Befahren eines Gefälles in Aufwärtsrichtung stecken bleibt, ist das Mähmesser bzw. das Anbaugerät auszukuppeln. Danach ist der Hang in langsamer Abwärtsfahrt und gerader Richtung zu verlassen.
• Versuchen Sie niemals, den Benzin-Aufsitzrasenmäher durch Abstützen mit dem Fuß auf dem Erdboden zu stabilisieren.
• Das Gewicht des Fangkorbs erhöht die Kippgefahr, insbesondere wenn er gefüllt ist.
• Entleeren oder heben Sie den Fangkorb niemals auf einer schiefen Ebene.

11.7.4 Fangkorb im Sitzen entleeren (Abb. 1 + 7)

Wenn Schnittgut am Boden liegen bleibt, ist der Fangkorb voll und muss entleert werden.

1. Schalten Sie das Mähwerk (8) ab, in dem Sie den Hebel für das Mähwerk (3) nach vorne schieben und nach links drücken.
2. Fahren Sie an den Platz, an dem Sie den Fangkorb (2) entleeren wollen.
3. Drücken Sie das Bremspedal (13) durch und aktivieren Sie die Feststellbremse (12).
4. Stellen Sie die Gangschaltung (17) auf Neutral "N".
5. Heben Sie am Griff den Fangkorb (2) an, damit dieser entleert wird.
6. Senken Sie den Fangkorb (2) wieder ab.

Achtung: Wenn der Fangkorb (2) nicht ordnungsgemäß eingerastet ist, kann das Mähwerk (8) nicht zugeschaltet werden.

11.7.5 Fangkorb zum Entleeren aushängen (Abb. 7)

Wenn Schnittgut am Boden liegen bleibt, ist der Fangkorb voll und muss entleert werden.

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

- Schalten Sie den Motor vor dem Entleeren aus.

1. Drücken Sie das Bremspedal (13) durch und aktivieren Sie die Feststellbremse (12).
2. Schalten Sie das Mähwerk (8) ab, in dem Sie den Hebel für das Mähwerk (3) nach hinten schieben und nach links drücken.
3. Stellen Sie die Gangschaltung (17) auf Neutral "N".
4. Stellen Sie den Motor ab, indem Sie den Zündschlüssel (18a) auf Position „Stop“ stellen. Ziehen Sie anschließend den Zündschlüssel (18a) vom Zündschloss (18) ab.
5. Hängen Sie den Fangkorb (2) aus und entleeren diesen.
6. Hängen Sie den Fangkorb (2) wieder ein.
7. Wenn der Fangkorb (2) nicht ordnungsgemäß eingerastet ist, kann das Mähwerk (8) nicht zugeschaltet werden.

11.8 Benzin-Aufsitzrasenmäher abstellen ⚠️ WARNING!

Verletzungs- und Verbrennungsgefahr!

Ein heißer Motor, Auspuff oder Antrieb kann Verbrennungen verursachen.

- Berühren Sie keine heißen Teile des Benzin-Aufsitz-rasenmähers.

- Achten Sie beim Abstellen des Motors darauf, dass heiße Teile keine in der Nähe befindlichen Gegenstände oder Materialien entzünden können.

⚠️ WARNING!

Verletzungs- und Kippgefahr!

Der Benzin-Aufsitzrasenmäher kann kippen, wenn er nicht auf einer ebenen Fläche abgestellt wurde.

- Die Gefahr des Umkippens oder Abrutschens wird größer, wenn der Untergrund locker oder feucht ist.

- Achten Sie beim Anhalten auf den Nachlauf des Schneidewerkzeuges, der bis zum Stillstand einige Sekunden beträgt.

Stellen Sie das Gerät wie folgt ab:

1. Drücken Sie das Bremspedal (13) ganz durch und betätigen Sie die Feststellbremse (12).
2. Schalten Sie vor dem Verlassen des Fahrersitzes das Mähwerk (8) aus.
3. Stellen Sie die Schnitthöhe (4) auf die niedrigste Position.
4. Schieben Sie die Gangschaltung (17) auf Position „N“.
5. Stellen Sie den Motor ab, indem Sie den Zündschlüssel (18a) im Zündschloss (18) auf Position „Stop“ stellen. Ziehen Sie anschließend den Zündschlüssel (18a) vom Zündschloss (18) ab.
6. Bewahren Sie den Zündschlüssel (18a) so auf, dass nur befugte Personen Zugriff haben.
7. Vergewissern Sie sich, dass der Benzin-Aufsitzrasenmäher vollkommen zum Stillstand gekommen ist, bevor Sie absteigen.

11.9 Nach dem Mähen

1. Lassen Sie den Motor immer zuerst abkühlen, bevor Sie den Benzin-Aufsitzrasenmäher in einem geschlossenen Raum abstellen.
2. Entfernen Sie Gras, Laub, Schmiere und Öl vor dem Einlagern. Legen Sie keine anderen Gegenstände auf dem Mäher ab.
3. Kontrollieren Sie vor erneutem Gebrauch alle Schrauben und Muttern. Ziehen Sie gelockerte Schrauben fest.
4. Entleeren Sie den Fangkorb (2) vor dem erneuten Gebrauch.
5. Ziehen Sie den Zündschlüssel (18a) vom Zündschloss (18) ab.
6. Achten Sie darauf, dass der Benzin-Aufsitzrasenmäher nicht neben einer Gefahrenquelle abgestellt wird. Das Austreten von Gas kann zu Explosionen führen.
7. Entleeren Sie bei längerem Nichtgebrauch des Benzin-Aufsitzrasenmähers den Benzintank mit einer Benzinabsaugpumpe (nicht im Lieferumfang enthalten). Entnehmen Sie ebenfalls den Akku (5a).
8. Ölen und Warten Sie das Gerät.

12. Transport (Abb. 1)

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

• Schalten Sie nach dem Verladen den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.
• Das Produkt kann durch sein Eigengewicht schwere Quetschverletzungen verursachen.

Beim Auf- und Abladen des Benzin-Aufsitzrasenmähers zum Transport in einem Fahrzeug oder Anhänger ist mit besonderer Vorsicht vorzugehen.

Legen Sie immer die Feststellbremse (12) ein und kuppeln Sie den Antrieb zum Mähwerk (3) aus.

Beachten Sie beim Transport des Benzin-Aufsitzrasenmähers regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

Dieser Benzin-Aufsitzrasenmäher darf nicht abgeschleppt werden. Für den Transport auf öffentlichen Verkehrswegen muss ein geeignetes Fahrzeug oder ein geeigneter Anhänger verwendet werden. Achten Sie beim Transport auf ausreichende Traglast des Transportmittels und eine geeignete Sicherung des Benzin-Aufsitzrasenmähers.

Der Transportbügel (11) dient zur Bergung einer festgefahrenen Maschine. Ist eine Bergung mit Abschleppseil nicht möglich, verwenden Sie eine Abschleppstange. Achten Sie unbedingt darauf, dass die Abschleppstange keine sichtbaren Mängel aufweist und den entstehenden Kräften standhalten kann.

Halten Sie die Ladefläche und den Bereich um Schalldämpfer und Verbrennungsmotor während des Transports frei von brennbaren Materialien wie Stroh, Blättern oder trockenen Grasresten.

Ziehen Sie nach dem Verladen immer den Zündschlüssel (18a) vom Zündschloss (18) ab!

13. Reinigung und Wartung

⚠️ WARNING!

Verletzungs- und Verbrennungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen. Außerdem können Temperaturen von 80°C und mehr erreicht werden.

• Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus.
• Lassen Sie vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümmer und Schalldämpfer das Gerät auskühlen – insbesondere betrifft dies auch alle Wartungsarbeiten am Mähwerk.

- Ziehen Sie den Zündkerzenstecker von der Zündkerze.

⚠️ WARNING!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

- Atmen Sie Benzin-/Schmieröldämpfe nicht ein.

- Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Beschädigungsgefahr!

Dringt Wasser in das Gehäuse ein, können Motorschäden die Folge sein. Außerdem kann der Strahl eines Hochdruckreinigers Teile des Produkts beschädigen.

- Reinigen Sie das Produkt mit einem Tuch, einer Handbürste etc..

- Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie es nicht mit einem Hochdruckreiniger ab.

Wartungsplan
	nach 10 Betriebsstunden	nach 25 Betriebsstunden	alle 50 Betriebsstunden
Luftfilter reinigen reinigen	ersetzen
Zündkerze prüfen reinigen	ersetzen

Fachmännische Prüfung erforderlich:

• wenn der Benzin-Aufsitzrasenmäher über einen großen Gegenstand fährt,
• wenn der Motor plötzlich anhält,
• wenn das Schnittmesser verbogen ist (nicht selbst wieder geradebiegen!),
• wenn das Getriebe beschädigt ist.

13.1 Reinigungsarbeiten:

⚠️ WARNING!

Verletzungsgefahr!

Ein unbeabsichtigtes und unerwartetes Anlaufen des Produkts kann zu Verletzungen führen.

- Schalten Sie vor allen Reinigungs- und Wartungsarbeiten den Motor aus und ziehen Sie, nachdem der Motor abgekühlt ist, den Zündkerzenstecker von der Zündkerze.

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt und dessen Anbaugeräte nicht regelmäßig gereinigt, können sich Gras-/Unkrautreste unterhalb des Benzin-Aufsitzrasenmähers festsetzen. Dies kann die Leistung des Produkts beeinträchtigen und es auf Dauer schädigen.

• Reinigen Sie das Produkt mit einem Tuch oder einer Handbürste etc..
• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie es nicht mit einem Hochdruckreiniger ab.
• Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.

13.2 Gerät mit Wasser reinigen (Abb. 1)

1. Setzen Sie das Schlauch-Anschluss-Stück auf den Wasseranschluss (7) des Benzin-Aufsitzrasenmähers auf und öffnen Sie den Wasserhahn.
2. Starten Sie den Benzin-Aufsitzrasenmäher und schalten Sie das Mähwerk (8) an, in dem Sie den Hebel für das Mähwerk (3) nach vorne schieben und nach rechts drücken, bis dieser einrastet. Der rotierende Messerbalken schleudert das Wasser an die Unterseite des Benzin-Aufsitzrasenmähers und reinigt diese somit.
3. Schalten Sie nach ca. 30 Sekunden den Benzin-Aufsitzrasenmäher und das Mähwerk (8) wieder ab.
4. Schließen Sie den Wasserhahn und ziehen Sie das Schlauch-Anschluss-Stück ab.
5. Reinigen Sie die Oberseite mit einem Lappen (verwenden Sie dabei keine scharfen Gegenstände, z. B. Messer).

Hinweis: Am leichtesten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz können zu einer Beeinträchtigung des Mahbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist, und entfernen diese bei Bedarf.

Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Der Motor soll trocken bleiben.

Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden.

Fahren Sie für Reinigungsarbeiten (z. B. am Rahmen des Benzin-Aufsitzrasenmähers) niemals nahe an eine Kante oder einen Graben.

Um Brandgefahr zu vermeiden, halten Sie Verbrennungsmotor, Kühlrippen, Batteriefach, den Bereich um Tank und Auspuff frei von Gras, Blättern oder austretendem Öl (Fett).

Reinigen Sie stets den Fangkorb (2).

13.3 Wartungsarbeiten

Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Bedienungsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler.

Wir empfehlen, Wartungsarbeiten und Reparaturen nur vom Fachhändler durchführen zu lassen.

Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche vom Hersteller dieses Gerätes zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.

Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Der Benzin-Aufsitzrasenmäher sollte einmal im Jahr vom Fachhändler überprüft werden.

Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.

Aus Sicherheitsgründen sind kraftstoffführende Bauteile (Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen.

Das Gerät ist mit zahlreichen Sicherheitseinrichtungen ausgestattet. Diese Vorrichtungen dürfen nicht entfernt oder modifiziert (überbrückt usw.) werden und müssen in regelmäßigen Abständen überprüft werden. Arbeiten an den Sicherheitsvorrichtungen dürfen nur von einem Fachmann ausgeführt werden.

Halten Sie alle Muttern, Bolzen und Schrauben, besonders die Messerbefestigungsschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen.

Prüfen Sie regelmäßig die Grasfangeinrichtung (z. B. Fangkorb, Auswurfkanal) auf Verschleiß, Beschädigung oder Verlust der Funktionsfähigkeit.

Arbeiten unter der Maschine erfordern besondere Vorsicht aufgrund des Gewichts des Benzin-Aufsitzrasenmähers. Wenden Sie sich deshalb an Ihren Fachhändler.

Kontrollieren Sie die sichere Befestigung der Vorder- und Hinterräder.

Halten Sie den Benzin-Aufsitzrasenmäher und die Anbaugeräte stets in einwandfreiem Betriebszustand; alle Sicherheitseinrichtungen müssen vorhanden und in einwandfreiem Betriebszustand sein.

Die Funktion der Bremse regelmäßig (alle 25 Betriebsstunden) überprüfen und gegebenenfalls die erforderlichen Einstellungen bzw. Wartungsarbeiten von einer Fachwerkstatt durchführen lassen.

13.3.1 Radachsen und Radnaben

Um die Leichtgängigkeit der Räder zu gewährleisten, empfehlen wir die Radachsen und Radnaben mindestens einmal pro Saison zu reinigen und leicht einzufetten.

HINWEIS:

Die Vorder- und Hinterräder (9 + 6) müssen zum Abschmieren der Achsen und Naben demontiert werden.

13.3.2 Wechseln des Mähmessers

Lassen Sie Ihr Mähmesser aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt ersetzen, schärfen, auswuchten und montieren. Um ein optimales Arbeitsergebnis zu erzielen, wird empfohlen das Mähmesser einmal im Jahr überprüfen zu lassen.

13.3.3 Kontrolle des Ölstandes (Abb. 11 + 12) ⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich beim Befüllen entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

- Schalten Sie den Motor aus und lassen diesen abkühlen.

- Halten Sie Hitze, Flammen und Funken fern.

- Füllen Sie Kraftstoff nur im Freien auf.

- Tragen Sie Schutzhandschuhe.

- Vermeiden Sie Haut- und Augenkontakt.

- Starten Sie das Produkt mit Abstand von mindestens 3 m zum Auffüllort des Kraftstoffs.

- Achten Sie auf Undichtigkeiten. Wenn Benzin ausläuft, starten Sie den Motor nicht.

⚠️ WARNUNG!

Gesundheitsgefahr!

Das Einatmen von Benzin-/Schmieröldämpfen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

- Atmen Sie Benzin-/Schmieröldämpfe nicht ein.

- Betreiben Sie das Produkt nur im Freien.

HINWEIS!

Produktbeschädigung

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme Benzin und Öl ein. Das Produkt wird ohne Motor- und Getriebeöl geliefert.

- Verwenden Sie nur Motorenöl SAE 30.

HINWEIS!

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

- Befüllen / Entleeren Sie Öl nur auf ebenen, befestigten Flächen.

- Nutzen Sie einen Einfüllstutzen oder Trichter.

- Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.

- Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.

- Entsorgen Sie Öl nach den örtlichen Vorschriften.

1. Stellen Sie den Benzin-Aufsitzrasenmäher auf eine ebene, gerade Fläche.

2. Ziehen Sie den Zündschlüssel (18a) vom Zündschloss (18) ab.

3. Schrauben Sie den Öltankdeckel mit Messstab (21) durch Linksdrehung ab und wischen ihn ab.

4. Schrauben Sie den Öltankdeckel mit Messstab (21) wieder bis zum Anschlag in den Einfüllstutzen ein.

5. Ziehen Sie den Öltankdeckel mit Messstab (21) heraus und lesen in waagrechter Stellung den Ölstand ab. Der Ölstand muss sich zwischen max. und min. des Ölmessstabes befinden.

13.3.4 Ölwechsel

Der Motorölwechsel sollte jährlich vor Saisonbeginn bei betriebswarmem und ausgeschaltetem Motor durchgeführt werden.

Verwenden Sie nur Motoröl (SAE 30).

⚠ GEFAHR!

Schalten Sie den Motor aus und lassen diesen abkühlen. Dies führt zu schweren Verbrennungen oder zum Tod.

1. Stellen Sie den Benzin-Aufsitzrasenmäher auf eine ebene, gerade Fläche.

2. Schrauben Sie den Öltankdeckel mit Messstab (21) durch Linksdrehung ab.

3. Saugen Sie mit der mitgelieferten Spritze und den Schlauch das Motoröl durch den Einfüllstutzen ab.

4. Füllen Sie frisches Motoröl auf und kontrollieren Sie den Ölstand (siehe 13.3.3).

Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden.

13.3.5 Wartung des Luftfilters (Abb. 14 + 15)

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Kraftstoff kann sich bei falscher Reinigung entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

- Reinigen Sie den Luftfilter nur durch Ausklopfen.

- Reinigen Sie den Luftfilter niemals mit Benzin oder brennbaren Lösungsmitteln.

HINWEIS!

Beschädigungsgefahr!

Der Betrieb des Motors ohne eingesetztes Filterelement kann zu Motorschäden führen.

- Lassen Sie den Motor nie ohne eingesetztes Luftfilterelement laufen.

Verschmutzte Luftfilter (24a) verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle ist daher unerlässlich.

Der Luftfilter sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftfilter öfters zu überprüfen.

1. Klappen Sie den Sitz hoch.
2. Nehmen Sie die Luftfilterabdeckung (24) ab und entfernen Sie den Luftfilter (24a).
3. Reinigen Sie den Luftfilter (24a) nur durch Ausklopfen.
4. Tauschen Sie einen defekten Luftfilter (24a) gegen einen neuen aus.
5. Legen Sie den Luftfilter (24a) wieder ein und setzen Sie die Luftfilterabdeckung (24) auf.

13.3.6 Wartung der Zündkerze (Abb. 7a)

Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden bei Bedarf ersetzen.

1. Hängen Sie den Fangkorb (2) aus und öffnen Sie die Wartungsklappe.
2. Ziehen Sie den Zündkerzenstecker (25a) mit einer Drehbewegung ab.
3. Entfernen Sie die Zündkerze (25) mit dem Zündkerzenschlüssel.

Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,6-0,8 mm ein. Bringen Sie die Zündkerze (25) wieder an und achten Sie darauf, dass Sie diese nicht zu fest ziehen.

13.3.7 Sicherung ersetzen (Abb. 16)

Der Elektrostart ist mit einer 5A-Sicherung (26) abgesichert.

Verwenden Sie niemals eine andere Sicherung und überbrücken Sie diese niemals.

1. Öffnen Sie den Halter der Sicherung (26a).
2. Entfernen Sie die defekte Sicherung (26) aus der Halterung (26a).
3. Setzen Sie eine neue 5A-Sicherung (26) ein.
4. Schließen Sie den Halter der Sicherung (26a).

13.3.8 Reifendruck prüfen

1. Kontrollieren Sie vor dem Start den Reifendruck (siehe auch 10.4)!

2. Kontrollieren Sie den Reifendruck mit einer handelsüblichen Fußluftpumpe (nicht im Lieferumfang enthalten) in regelmäßigen Abständen.

3. Füllen Sie, falls nötig, mit einer handelsüblichen Fußluftpumpe (nicht im Lieferumfang enthalten) Luft nach. Der korrekte Reifendruck beträgt 1,5 bar an den Vorderrädern (9) und 1,8 bar an den Hinterrädern (6).

4. Wichtig: Bei zu niedrigem Reifendruck erhöht sich das Risiko für das Beschädigen von Ventilen und somit auch von den Schläuchen.

Hinweis: Sollten Sie feststellen, dass die Reifen oder Räder beschädigt sind, kontaktieren Sie bitte den Kundendienst bzw. eine Fachwerkstatt.

13.3.9 Reparatur

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen.

13.3.10 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes

Ersatzteile / Zubehör Artikel-Nr.:

Rasenmähermesser

7911200648

Vorderrad

5911278027

Hinterrad

5911278007

Seitenauswurf

5911278015

Batterie 2Ah

7909201708

Batterie 4Ah

7909201709

Ladegerät 2,4

77909201710

Ladegerät 4,5 A

77909201711

Doppelladegerät 2,4 A

77909201712

Doppelladegerät 4,5 A

77909201713

13.3.11 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Zündkerze, Luftfilter, Benzinfilter, Mähmesser, Keilriemen, Sicherung, Reifen, Akku

* nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

14. Lagerung

⚠ GEFAHR!

Brand- und Explosionsgefahr!

Beim Lagern des Produkts in der Nähe von möglichen Entzündungsquellen, kann es zu einem Brand oder einer Explosion kommen. Dies führt zu schweren Verbrennungen oder zum Tod.

- Beseitigen Sie mögliche Entzündungsquellen, wie z.B. Öfen, Heißwasserboiler mit Gas, Gastrockner usw..

HINWEIS!

Beschädigungsgefahr!

Wird das Produkt nicht ordnungsgemäß gelagert, kann dies zu Motorschäden führen.

- Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.

14.1 Lagerung bei längeren Betriebspausen

Lassen Sie den Motor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen.

Bewahren Sie den Benzin-Aufsitzrasenmäher mit entleertem Tank und bewahren Sie den Kraftstoffvorrat außerdem in einem abschließbaren und gut durchlüfteten Raum auf.

Bewahren Sie das Gerät niemals mit Benzin im Kraftstofftank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können. Falls der Tank zu entleeren ist (z. B. Stilllegung vor der Winterpause), sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (Tank z. B. durch Laufenlassen des Verbrennungsmotors im Freien entleeren).

Lagern Sie den Benzin-Aufsitzrasenmäher im betriebssicheren Zustand.

Der Zündschlüssel (18a) muss immer vom Zündschloss (18) abgezogen und sicher aufbewahrt werden, um eine unbefugte oder unsachgemäße Benutzung durch Kinder und andere Personen zu verhindern.

Reinigen Sie den Benzin-Aufsitzrasenmäher vor der Lagerung (z. B. Winterpause) gründlich. Trockene Grasreste und Blätter in der Nähe des Schalldämpfers können sich entzünden. Entzündungsgefahr!

Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.

Vor der Einlagerung alle notwendigen Wartungsarbeiten durchführen.

14.1.1 Akku (5a) und Ladegerät (5b)

Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus (5a) und Ladegeräts (5b) der Scheppach 20 V IXES Serie gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

14.2 Benzin mit einer Benzinabsaugpumpe ablassen

1. Halten Sie einen Auffangbehälter unter den Schlauch der Benzinabsaugpumpe (nicht im Lieferumfang enthalten).
2. Schrauben Sie den Tankdeckel (22) auf und entfernen Sie diesen.
3. Schieben Sie den Schlauch der Benzinabsaugpumpe in den Benzintank und lassen Sie das Benzin mit Hilfe der Benzinabsaugpumpe vollständig ab.
4. Schrauben Sie den Tankdeckel (22) wieder fest.

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe).

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Hinweise zu Lithium-Ionen-Akkus

Akku vor der Entsorgung des Geräts ausbauen!

• Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und Ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.
• Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden.
• Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden.
• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

16. Störungsabhilfe

Fehlersuche

Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das Problem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate.

⚠ VORSICHT!

Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen vorgenommen werden.

⚠ VORSICHT!

Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Aus-puff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden.

Störung Mögliche Ursache Abhilfe
Unruhiger Lauf, starkes vibrieren des Gerätes	Schrauben loseMähmesserbefestigung loseMähmesser nicht ausgewuchtetKeilriemen beschädigtAuswurfkanal verstopft	Schrauben prüfenMähmesserbefestigung prüfenMähmesser ersetzen durch FachwerkstattFachhändler/Kundendienst kontaktierenAuswurfkanal reinigen
Motor läuft nicht	Falsche StartreihenfolgeChoke-Einstellung falschMotorbremshebel nicht gedrücktGashebel falsche StellungZündkerze defektKraftstofftank leerBowdenzüge zu langeschlechter Kraftstoff, Lagerung ohne Entleerung des Benzintanks, falsche BenzinsorteZündkerze verschmutzt, (Kohlerückstande auf den Elektroden), Elektroden-abstand zu großDie Zündkerze ist nass vom Benzin (ab-gesoffener Motor)Motor defekt	Startvorgang prüfenChoke-Einstellung prüfenMotorbremshebel drückenEinstellung prüfenZündkerze erneuernKraftstoff einfüllenBowdenzüge durch Überwurfmutter nachstellenKraftstofftank und Vergaser entleeren. Frisches Benzin einfüllenKerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellenZündkerze trocknen und erneut ein-setzenAutorisierten Kundendienst aufsuchen
Verbrennungsmotor wird sehr heiß	Kühlrippen sind verschmutztZu geringer MotorölstandKeilriemen verschlissen	Kühlrippen reinigenFüllstand des Motoröls kontrollieren und Motoröl nachfüllenKeilriemen tauschen
Gerät fährt nicht	Getriebe ausgekuppeltKeilriemen (Getriebe) ausgehängtKeilriemen (Getriebe) verschlissen oder beschädigtFehlende Passfeder zwischen Hinter-achse und Hinterrädern	Getriebe einkuppeln (Bügel Getriebe-freilauf)Keilriemen (Getriebe) einhängenKeilriemen (Getriebe) tauschenPassfeder montieren
Motor läuft unruhig	Luftfilter verschmutztZündkerze verschmutzt	Luftfilter reinigenZündkerze reinigen
Rasen wird gelb, Schnitt unregel-mäßig	Mähmesser ist unscharfSchnitthöhe zu gering	Mähmesser schärfenrichtige Höhe einstellen
Grasauswurf ist unsauber	Schnitthöhe zu niedrigMähmesser abgenutztFangkorb verstopftKanal verstopftGras zu nassZu hohe Fahrgeschwindigkeit	Höhe einstellenMähmesser austauschenFangkorb ausleeren oder Verstopfung lösenAuswurfkanal reinigenbei trockenem Wetter mähenNiedrigeren Gang wählen
Mäher startet nicht mit Elektro-Start	Akku entladenSicherung durchgebrannt	Akku ladenSicherung ersetzen
Absinken der Leistung des Motors während des Mähens	Fahrgeschwindigkeit im Verhältnis zur Schnitthöhe zu hoch	Fahrgeschwindigkeit vermindern und Schnitthöhe erhöhen
Bremsleistung un-genügend	Bremse nicht mehr korrekt eingestellt	Fachhändler/Kundendienst kontaktieren

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.

- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

- Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

- Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklärung

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Art.-Nr. / Art. no. / N° d'ident.:

POWERTEC

BENZIN-AUFSITZRASENMÄHER - PG-ROM610

PETROL RIDE-ON LAWNMOWER - PG-ROM610

TONDEUSE AUTOPORTÉE - PG-ROM610

3911271817

2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2014/35/EU 2014/68/EU 90/396/EWG X 2014/30/EU X 2011/65/EU* X 2006/42/EG Annex IV Notified Body: Notified Body No.: Certificate No.:

X 2000/14/EG_2005/88/EG Annex V Annex III Noise: measured LWA = 96.8 dB; guaranteed LWA = 98 dB Notified Body: TÜV Rheinland LGA Products GmbH - Till- straße 2 -90431 Nürnberg Notified Body No.: 0197 Certificate No.: JO 60172963 0001 X 2016/1628/EU Emission. No: e13*2016/1628*2017/656SRA1/P*0011*00

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 18.07.2024

i. V. Andrews Pecher Signature / Andreas Pecher / Head of Project Management

First CE: 2023

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
