BEDIENUNGSANLEITUNG Auriana 60 Klarstein

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgende Anleitung sorgfältig durch und befolgen Sie sie, um mögliche Schäden zu vermeiden. Für Schäden, die durch Nichtbeachtung der Anleitung und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 5

Geräteübersicht 7

Installation 9

Installation der Dunstabzugshaube 10

Informationen zum Luftstrom 14

Inbetriebnahme 15

Bedienung 16

Gerätesteuerung über das Smartphone 18

Reinigung und Wartung 20

Demontage der Dunstabzugshaube 22

Hinweise zum Umweltschutz 22

Fehlersuche und Fehlerbehebung 23

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 24

Hinweise zur Entsorgung 26

Konformitätserklärung 26

Produktdatenblätter 27

English 29

Español 53

Français 77

Italiano 99

TECHNISCHE DATEN

Artikelnummer 10046756, 10046757
Stromversorgung 230 V ~ 50 Hz
WLAN-Standard	802.11 b/g/n
WLAN-Frequenz	2,4 GHz
WLAN-Funkfrequenzleistung (max.)	< 20 dBm
Lichtleistung	Hauptbeleuchtung 2 x 2 WLED-Streifen 1 x 10 W
Motorleistung	110 W
Gesamtleistung	122 W
Motor	1
Durchmesser des Abluftrohrs	150 mm
Maße 60 cm (L x B x H)	600x460x350~630 mm
Maße 90 cm (L x B x H)	900 x 460 x 350 ~630 mm

Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dazu unsere Webseite: www.klarstein.de

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für den Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren und geistig, sensorisch und körperlich eingeschränkte Personen dürfen das Gerät nur dann verwenden, wenn sie zuvor von einer für sie zuständigen Aufsichtsperson ausführlich über die Funktionen und Sicherheitsvorkehrungen informiert wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberfläche kann während des Betriebs heiß werden.

Wichtige Hinweise zur Installation

- Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).

- Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

Wichtige Hinweise zum Abluftbetrieb

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

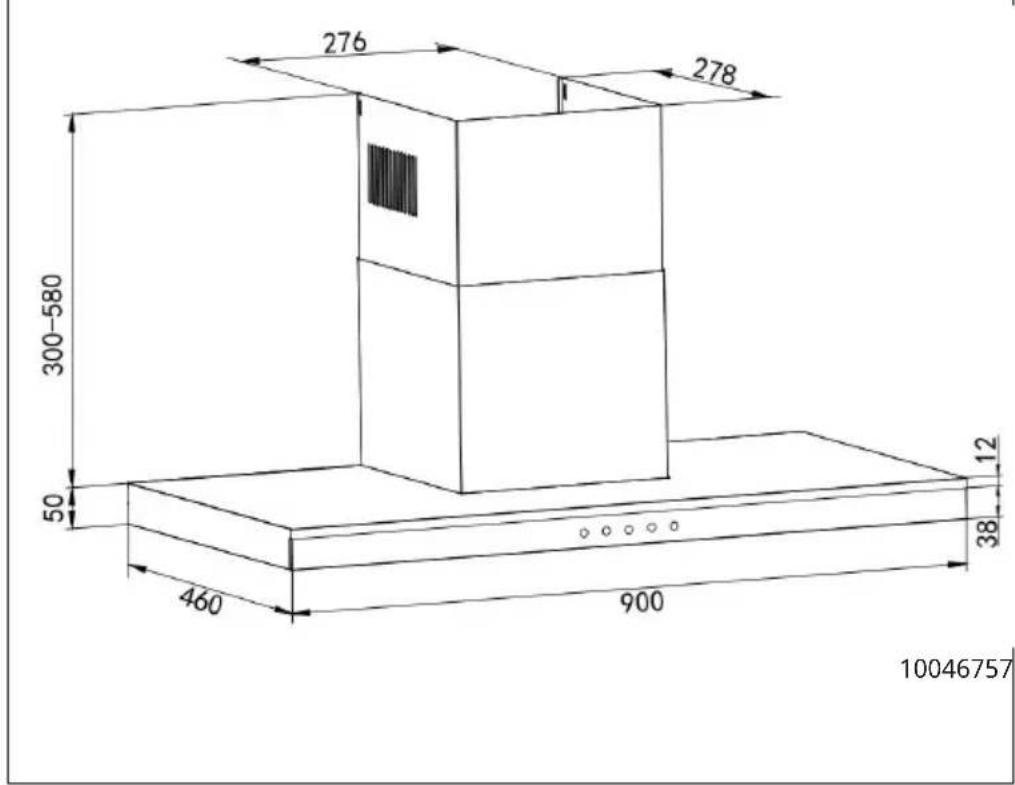

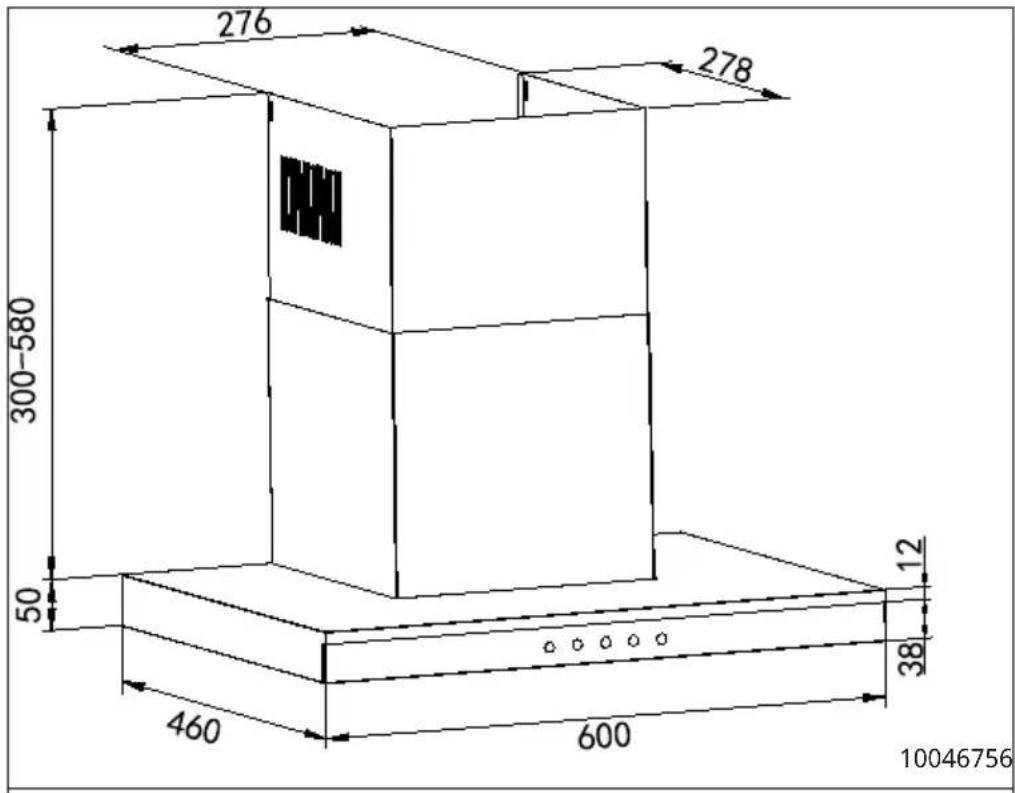

GERÄTEÜBERSICHT

276 278 300-580 50 460 600 12 38 10046756

276 278 300-580 50 460 900 12 38 10046757

Bedienfeld

				[ADST]
1	2	3	4	5
1 Einschalttaste (Gerät ein-/ausschalten)
2 Geschwindigkeit
3 Anzeige
4 Licht ein/aus
5 WLAN

Wichtige Informationen vor der Installation des Geräts

• Reinigen Sie die umgebenden Bereiche vor und nach der Installation gründlich, damit bei der Inbetriebnahme kein Staub oder Baustellenschmutz angesaugt werden kann.
• Montieren Sie das Gerät ausschließlich an einem dafür geeigneten Ort.
• Prüfen Sie die Wand auf deren Tragfähigkeit.
• Prüfen Sie die Verlegung von elektrischen und sonstigen Leitungen an und in der Wand oder Decke, damit diese nicht angebohrt werden.
• Überprüfen Sie den Zustand und die Tragfähigkeit der elektrischen Leitungen.
  • Die Installation des Gerätes durch eine Fachkraft wird empfohlen.
• Die Abzugshaube sollte in einer Höhe von 65–75 cm über dem Kochfeld angebracht werden. Halten Sie beim Einbau den Mindestabstand zwischen Kochfeld und Dunstabzugshaube genau ein und befolgen Sie die Beschreibung der Arbeitsschritte im Abschnitt „Wandmontage“ und alle weiteren Hinweise.

Hinweis: Für die Installation oder den Transport dieses Geräts sind mindestens zwei Personen erforderlich. Andernfalls kann es zu Körperverletzungen kommen.

Installation mit Abluftöffnung nach außen

• Bei der Ausführung mit Abluft ins Freie werden die Dämpfe über einen am Anschlussring befestigten Abluftschlauch abgesaugt.
• Der Durchmesser des Abluftschlauches muss dem Durchmesser des Anschlussringes entsprechen.
• Der Abluftschlauch darf nicht zusammen mit Gasleitungen, Warmluftleitungen usw. durch einen Schacht geführt werden.
• Führen Sie den Abluftschlauch möglichst gerade von der Haube weg. Die maximal zulässige Biegung nach außen beträgt 120°.
• Falls eine Rauchrückschlagklappe verwendet wird oder geplant ist, ist zu prüfen, ob diese nach der Montage des Abluftschlauches frei öffnen und schließen kann.
• Die Dunstabzugshaube kann mit einer (oben) oder zwei (oben und hinten) Abzugsöffnungen ausgestattet sein. In der Regel wird die Dunstabzugshaube zunächst für die Nutzung der oberen Dunstabzugsöffnung als Dunstabzugshaube ausgerüstet.
• Die nicht benötigten Öffnungen sind mit einer Kunststoffabdeckung versehen. Diese Kunststoffabdeckung kann durch Drehen gegen den Uhrzeigersinn leicht abgenommen und optional an einer anderen, nicht benötigten Öffnung angebracht werden.

Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft ins Freie):

- Wenn die Dunstabzugshaube werkseitig mit einem Kohlefilter ausgestattet ist, muss dieser für den Abluftbetrieb entfernt werden. Der Einsatz von Aktivkohlefiltern ist nur sinnvoll, wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb betreiben.

Umrüstung der Dunstabzugshaube in eine Umlufthaube:

- Wenn Sie die Dunstabzugshaube als Umlufthaube nutzen möchten, müssen Sie den/die Aktivkohlefilter vor der Nutzung der Haube am Lüftermotor montieren. Falls nicht im Lieferumfang enthalten, müssen Sie den/die Aktivkohlefilter über den Lieferanten Ihrer Dunstabzugshaube beziehen.

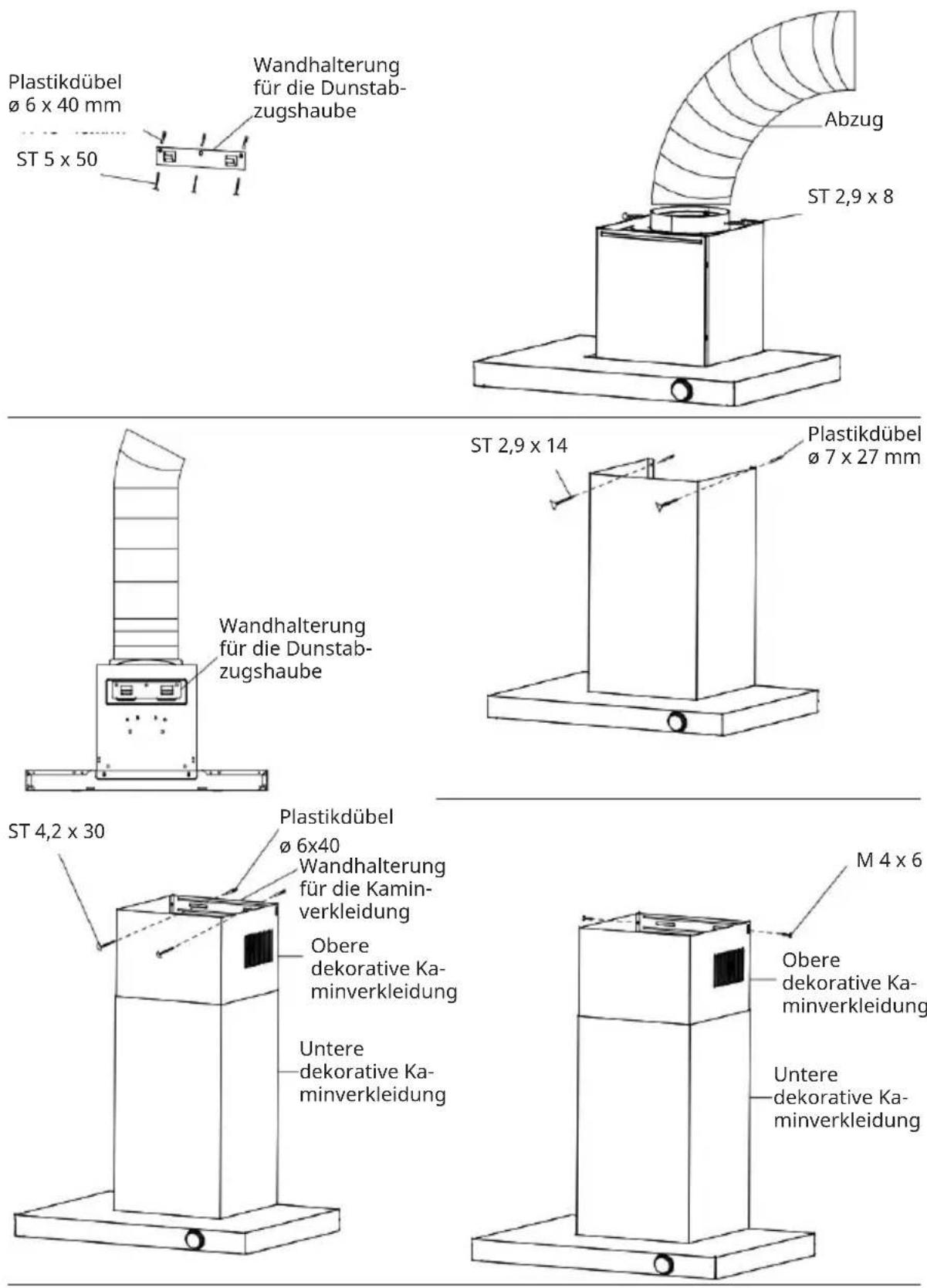

INSTALLATION DER DUNSTABZUGSHAUBE

Die Haube muss in einer Höhe von mindestens 650 mm über dem Kochfeld angebracht werden. Der maximale Abstand von 750 mm zum Kochfeld sollte dringend eingehalten werden, um die Kochdämpfe bestmöglich aufzufangen. Ein Abstand von mehr als 750 mm liegt im Ermessen des Installateurs und des Benutzers und hängt von der Deckenhöhe und der Länge des Abzugs ab.

1. Bohren Sie 3 Löcher in die Wand und setzen Sie 3 Kunststoffdübel ( 6 x 40) ein. Verwenden Sie (3) ST-5x50-Schrauben, um die Dunstabzugshaubenhalterung anzubringen.
2. Bringen Sie das Abluftrohr am Luftauslassadapter an und verwenden Sie (2) ST-2,9x8-Schrauben zur Befestigung. Das Abluftrohr ist nicht im Lieferumfang enthalten und muss gesondert erworben werden.
3. Hängen Sie das Gerät an der Haubenhalterung ein.
4. Setzen Sie die untere dekorative Kaminverkleidung vorsichtig in die dafür vorgesehene Vertiefung des Dunstabzugshaubenkörpers ein. Bohren Sie 2 Löcher in die Wand und setzen Sie 2 Kunststoffdübel (ø 7 x 27) ein. Verwenden Sie (2) ST-2,9x14-Schrauben. Befestigen die Kaminverkleidung I oben. Verwenden Sie dazu (2) M-4x6-Schrauben. Befestigen die Kaminverkleidung I unten.
5. Schieben Sie die obere dekorative Kaminverkleidung vorsichtig runter in die untere. Bohren Sie 2 Löcher in die Wand und setzen Sie 2 Kunststoffdübel ( 6x40) ein. Befestigen Sie die Halterung für die Kaminverkleidung mit (2) ST-4,2x30-Schrauben an der Wand.
6. Richten Sie die Haube waagerecht aus und befestigen Sie die Kaminverkleidung mit 2 M-4x6-Schrauben.

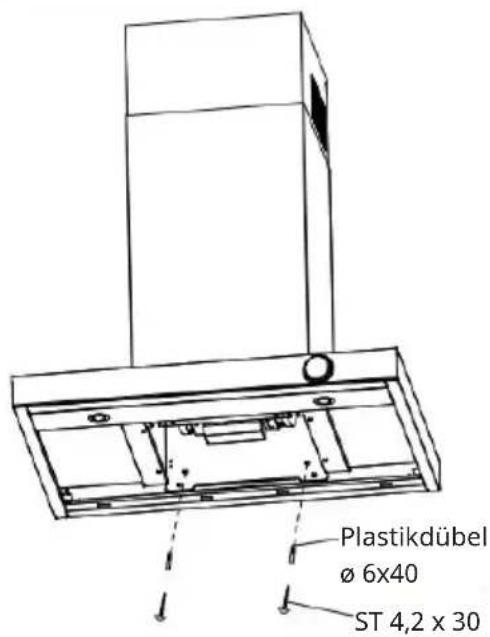

7. Bohren Sie 2 Löcher in die Wand und sichern Sie die Dunstabzugshaube unten mit 2 Kunststoffdübeln (ø 6x40) und (2) ST-4,2x30-Sicherungsschrauben.

Plastikdübel Ø 6x40 ST 4,2 x 30

Stromanschluss

• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß installiert ist.
• Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild nicht mit Ihrer Netzspannung übereinstimmen. Das Typenschild befindet sich im Inneren des Geräts, hinter dem Fettfilter.
• Wenn die Dunstabzugshaube mit einem Normstecker ausgestattet ist, schließen Sie diesen an eine leicht zugängliche Normsteckdose an.
• Ist das Gerät nicht mit einem Gerätestecker ausgestattet, muss ein zweipoliger, normgerechter Schalter mit einem Kontaktabstand von 3 mm von einer autorisierten Fachkraft an einer leicht zugänglichen Stelle installiert werden.
• Wenn die Dunstabzugshaube an das Stromnetz angeschlossen ist, leuchten alle Kontrollleuchten kurz auf und die Dunstabzugshaube schaltet in den Standby-Modus (begleitet von einem Signalton).

Installation mit Abluft (Abzug außen):

Hinweis: Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.

Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 bar).

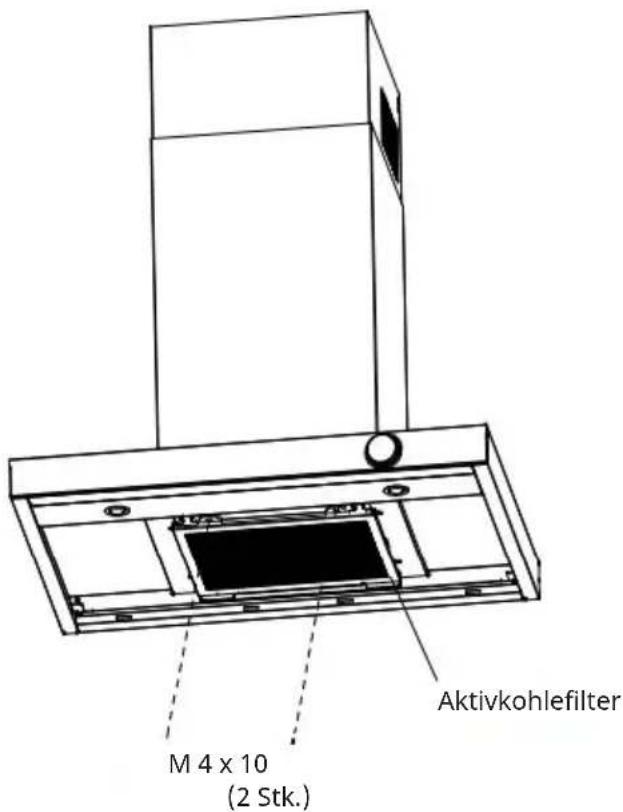

Einbau des Filters

1. Entfernen Sie die Schrauben, setzen Sie den Aktivkohlefilter auf das Absauggehäuse und befestigen Sie ihn mit Schrauben.
2. Montieren Sie den Fettfilter erst nach dem Einbau des Aktivkohlefilters.

M 4 x 10 (2 Stk.) Aktivkohlefilter

Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dazu unsere Webseite: www.klarstein.de

Hinweis: Die Abbildungen dienen nur als Referenz. Das von Ihnen erworbene Produkt und die örtlichen Gegebenheiten können von diesen abweichen.

123
Abluft ins Freie Abluft über Luftschacht/Kamin		Neigungswinkel der Abluftleitung

• Die Abluftleitung sollte so kurz und gerade wie möglich sein.
- Um übermäßige Geräusche oder eine verringerte Absaugleistung zu vermeiden, sollte der Durchmesser der Abluftleitung nicht kleiner als 150 mm sein.
- Verwenden oder formen Sie nur Bögen mit großem Radius, kleine Radien verringern die Absaugleistung der Dunstabzugshaube.
- Verwenden Sie für die Abluftleitung nur glatte Rohrleitungen oder flexible Schläuche aus nicht brennbarem Material.
- Bei horizontaler Verlegung der Abluftleitung ist ein Mindestgefälle von 1 cm pro Meter oder ein Neigungswinkel von 2° einzuhalten (Abbildung 3), da andernfalls Kondenswasser in den Dunstabzugsmotor gelangen kann.
- Wenn die Abluft in einen Abluftkanal geleitet wird, muss das Ende des Anschlussstücks in Strömungsrichtung ausgerichtet sein.
- Wird die Abluftleitung durch kühle Räume, Dachböden etc. geführt, kann es zu einem großen Temperaturgefälle innerhalb der einzelnen Leitungsteile kommen, was zu Schwitzwasserbildung oder Kondenswasser führt. Dies macht eine Isolierung der Abluftleitung notwendig. In manchen Fällen muss zusätzlich zu einer ausreichenden Dämmung eine Schwitzwassersperre eingebaut werden.
- Der Hersteller haftet nicht für Fehler, die durch Nichtbeachtung der obigen Hinweise und Vorschriften entstehen.

Verwendung als Umlufthaube

Dieses Gerät ist werkseitig für den Umluftbetrieb vorbereitet worden. Prüfen Sie dazu im Inneren der Dunstabzugshaube, dass die Aktivkohlefilter rechts und links der Motoreinheit angebracht wurden.

INBETRIEBNAHME

Vor dem ersten Gebrauch

• Stellen Sie sicher, dass die Dunstabzugshaube durch den Transport nicht beschädigt wurde.
• Installation und Anschluss an die Stromversorgung muss durch hierfür qualifizierte Personen, gemäß der Bedienungsanleitung und unter Beachtung der lokalen Anforderungen, erfolgen.

Gebrauchsanweisung

• Das Gerät darf ausschließlich mit eingesetztem Fettfilter verwendet werden. Andernfalls könnte sich Fett im Gerät ablagern.
• Verwenden Sie keine offenen Flammen unter der Dunstabzugshaube. Durch hohe Flammen könnte die Dunstabzugshaube beschädigt werden oder es könnte ein Brand der Fettablagerungen in der Dunstabzugshaube verursacht werden.
• Stellen Sie bei der Verwendung eines Gasherds sicher, dass dieser nicht ohne Kochgeschirr verwendet wird. Durch offene Flammen könnten Teile des Geräts durch die aufsteigende Hitze beschädigt werden.
• Aufgrund des Brandrisikos muss beim Frittieren und Kochen mit Öl sichergestellt werden, dass eine dauerhafte Überwachung der Zubereitung gewährleistet ist.

Hinweis: Das Selbstentzündungsrisiko steigt, je öfter Öle oder Fette wiederverwendet werden.

Abluftbetrieb

Die abgesaugte Luft wird über das Abluftrohr ins Freie abgeleitet. Hierfür muss in Ihrem Haus ein Abluftschacht oder eine Abluftleitung ins Freie vorhanden sein.

Bei Betrieb der Dunstabzugshaube im Abluftbetrieb und gleichzeitigem Betrieb von schornsteinabhängigen Feuerungsanlagen (z. B. Kohleofen) muss eine ausreichende Frischluftzufuhr im Aufstellraum der Dunstabzugshaube gewährleistet sein. Wenden Sie sich in jedem Fall an Ihren zuständigen Schornsteinfeger. Wenn keine fest installierte Abluftleitung oder kein separater Abluftschacht vorhanden ist, müssen Sie die Dunstabzugshaube auf Umluftbetrieb umstellen (siehe Kapitel „Installation“).

Umluftbetrieb

Die abgesaugte Luft wird durch einen Kohlefilter (auch Aktivkohlefilter genannt) gefiltert und im Raum umgewälzt. Der Kohlefilter nimmt die beim Kochen entstehenden Gerüche auf und die gefilterte Luft wird durch seitliche oder obere Luftöffnungen in die Küche zurückgeführt.

Wenn die Dunstabzugshaube im Umluftbetrieb verwendet wird, kann gleichzeitig ein raumluftabhängiges Feuer betrieben werden.

Es wird empfohlen, das Gerät einige Minuten vor Beginn des Kochvorgangs einzuschalten. Um die Leistung der Dunstabzugshaube zu verbessern, sollten Sie den Dampfsammler (sofern vorhanden) herausziehen. Stellen Sie die Leistungsstufe entsprechend der abzusaugenden Dampf- und Geruchsmenge ein. Lassen Sie die Dunstabzugshaube nach dem Kochen noch ca. 5 bis 10 Minuten laufen. Dadurch wird die Küchenluft von Restdämpfen und Gerüchen befreit.

BEDIENUNG

Ein/Aus-Taste

1. Wenn das Gerät an das Stromnetz angeschlossen wird, ertönt ein Signalton und die LED-Leuchte und das Display leuchten kurz auf. Das Gerät wird ausgeschaltet.
2. Im Betriebsmodus können durch Berühren des Ein/Aus-Symbols der Motor, die LED-Leiste auf der Vorderseite, die Ein/Aus-Taste und das Display ausgeschaltet werden.

Geschwindigkeitstaste

Während das Ein/Aus-Symbol leuchtet, berühren Sie kurz die Geschwindigkeitstaste, um die Geschwindigkeit zu erhöhen oder zu verringern; auf dem Display wird die entsprechende Geschwindigkeit angezeigt: 1/2/3/P. Im Booster-Modus wechselt die Geschwindigkeit nach 5 Minuten automatisch auf Stufe 3.

Lichttaste

Berühren Sie nach dem Einschalten das Licht-Symbol, um das Hauptlicht einzuschalten. Berühren Sie es erneut, um das Hauptlicht wieder auszuschalten.

WLAN-Taste

Halten Sie das WLAN-Symbol 3 Sekunden lang gedrückt, bis es blinkt. Suchen Sie dann in der mobilen App nach dem Produktnamen und verbinden Sie sich mit dem Gerät. Stellen Sie die Verbindung her, wie im Kapitel „Gerätesteuerung über das Smartphone“ beschrieben.

Wenn die Verbindung erfolgreich hergestellt wurde, leuchtet die WLAN-Leuchte durchgehend.

Wenn innerhalb von 3 Minuten keine Verbindung hergestellt wird, hört das WLAN-Symbol auf zu blinken und das Gerät wechselt automatisch in den Standby-Modus.

Den Ausschalt-Timer einstellen

Wenn das Gebläse läuft, halten Sie die Geschwindigkeits- und die Lichttaste 3 Sekunden lang gedrückt, um den Lüfter nach Ablauf von 5 Minuten automatisch auszuschalten. Die aktuelle Lüftergeschwindigkeit blinkt auf dem Display und die Zeit wird heruntergezählt. Nach 5 Minuten erlöschen alle Lichter und das Gebläse geht in den Aus-Zustand über. Wenn Sie das verzögerte Ausschalten eingestellt haben, drücken Sie die Ein/Aus-Taste, um das Gerät auszuschalten, die Geschwindigkeitstaste, um das verzögerte Ausschalten abzubrechen, oder halten Sie die Geschwindigkeits- und die Lichttaste 3 Sekunden lang gedrückt, um das verzögerte Ausschalten abzubrechen.

GERÄTESTEUERUNG ÜBER DAS SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät mit Ihrem WLAN zu Hause verbinden, können Sie es bequem über die zugehörige Klarstein-App bedienen. Die App ermöglicht Ihnen nicht nur die Fernsteuerung des Geräts über Ihr Smartphone, sondern gibt Ihnen auch Zugriff auf Rezepte und zusätzliche Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden:

1. Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2. Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3. Öffnen Sie die Klarstein-App.
4. Melden Sie sich mit Ihrem Konto an. Wenn Sie noch kein Konto haben, registrieren Sie sich in der Klarstein-App.
5. Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihrem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät sehen Sie in der App, sobald Sie sie das erste Mal öffnen.

iOS Android

Fehlerbehebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

1. Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist.
2. Das Gerät befindet sich nicht im Kopplungsmodus. Stellen Sie sicher, dass die WLAN-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der Anweisung „WLAN-Einstellungen zurücksetzen“ Ihres Smart-Geräts beschrieben (Anweisungen finden Sie in der Regel unter „Geräteanschluss“).
3. Der WLAN-Zugangspunkt arbeitet nicht auf 2,4 GHz. Vergewissern Sie sich, dass Ihr Zugangspunkt auf dem 2,4-GHz-Band arbeitet und Sie eine eigene SSID auf dem 2,4-GHz-Band haben. Wenn Sie sich über das Betriebsband Ihres Zugangspunkts unsicher sind, wenden Sie sich bitte an Ihren Internet-Provider.

Wichtig: Bitte beachten Sie, dass, wenn Ihr WLAN-Router über ein Dualband verfügt – also sowohl im 2,4-GHz- als auch im 5-GHz-Band arbeitet –, Sie die SSIDs für jedes Band trennen und die 2,4-GHz-SSID für die Verbindung verwenden müssen.

1. Überprüfen Sie die Firewall-Einstellungen Ihres WLAN-Netzwerks. Die Firewall-Einstellung Ihres WLAN-Netzwerks erlaubt der Klarstein-App möglicherweise nicht, die WLAN-Einstellungen auf Ihrem Smart-Gerät zu konfigurieren. Bitte stellen Sie sicher, dass Sie kein öffentliches WLAN-Netzwerk nutzen, z. B. von Flughäfen, Wohnheimen, Firmen etc.
2. Unterschiedliche Anmeldedaten im Smartphone und in der App. Stellen Sie sicher, dass die in der Klarstein-App eingegebenen WLAN-Anmeldedaten mit denen übereinstimmen, mit denen Ihr Smartphone verbunden ist.

Wenn Sie die oben genannten Punkte befolgt haben und Ihr Smartphone sich immer noch nicht mit der App verbinden kann, wenden Sie sich bitte per E-Mail an uns, um Unterstützung zu erhalten: [e-mail]

REINIGUNG UND WARTUNG

VORSICHT

Stromschlaggefahr! Verwenden Sie zur Reinigung keinen Dampfreiniger.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.
• Ziehen Sie vor der Reinigung des Geräts den Netzstecker.
• Lassen Sie das Gerät und dessen Komponenten immer abkühlen, bevor Sie diese reinigen.
• Verwenden Sie zur Reinigung keine Feuchttücher, Chemikalien oder Alkohol, da diese die Oberfläche beschädigen können. Elektrische/elektronische Teile dürfen nicht gereinigt werden.
• Verwenden Sie keine scharfen oder ätzenden Reinigungsmittel. Verwenden Sie keine scheuernden Reinigungsmittel oder alkalische Spülmittel (pH-Wert über 7).
• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Bei sichtbaren Schäden, starkem Geruch oder übermäßiger Überhitzung von Bauteilen benutzen Sie das Gerät nicht mehr.
• Reinigen Sie das Gerät gemäß den Anweisungen. Bei Nichtbeachtung besteht Brandgefahr.

Edelstahloberflächen

Reinigen Sie die Edelstahloberfläche wöchentlich. Verwenden Sie zur Reinigung ein weiches Tuch und lauwarmes Wasser und verwenden Sie ein für Edelstahl geeignetes Reinigungsmittel. Achten Sie darauf, dass Sie entlang der Maserung des Edelstahls wischen, um unschöne Kratzer zu vermeiden.

Bedienfeldoberfläche

Reinigen Sie die Bedienfeldoberfläche wöchentlich. Verwenden Sie zur Reinigung ein weiches Tuch und lauwarmes Wasser. Achten Sie darauf, dass das Tuch vor der Reinigung sauber und nicht zu nass ist. Wischen Sie überschüssige Feuchtigkeit mit einem trockenen, weichen Tuch weg.

Monatliche Reinigung der Fettfilter

Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinflusst somit die Effizienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort Fettreste.

So reinigen Sie die Fettfilter:

• Entfernen Sie den Fettfilter.
• Führen Sie einen der folgenden Schritte aus, um den Filter zu reinigen:

- Manuelle Reinigung (max. 30 °C): Weichen Sie den Filter etwa 3 Minuten lang in Wasser mit einem milden, nicht ätzenden, fettlösenden Reinigungsmittel ein.

- Reinigung in der Spülmaschine (max. 30 °C): Legen Sie den Filter in den Geschirrspüler und lassen Sie ein Programm mit einem milden, nicht ätzenden, fettlösenden Reinigungsmittel laufen.

Hinweis: Es ist ratsam, keine Klarspüler zu verwenden. Die Reinigung des Filters sollte getrennt von Geschirr und Küchenutensilien erfolgen. Bürsten Sie den Filter vorsichtig mit einer weichen Bürste ab. Wenden Sie nicht zu viel Druck an, damit der Filter nicht beschädigt wird. Der Filter kann grau ausbleichen. Dies ist normal und wird nicht von der Garantie abgedeckt.

Aktivkohlefilter austauschen

Wechseln Sie alle 3 bis 6 Monate den Aktivkohlefilter aus (siehe Abschnitt: „Aktivkohlefilter einbauen (optional)“).

Austausch der Lampe

• Die Lampe darf nur von einer qualifizierten Elektrofachkraft ausgetauscht werden.
- Trennen Sie das Gerät vor dem Öffnen von allen Stromanschlüssen.
- Es besteht Verbrennungsgefahr! Lassen Sie die Lampe immer abkühlen, bevor Sie sie auswechseln.
- Verwenden Sie immer Handschuhe oder ein Tuch, um direkten Kontakt mit Ihren Händen zu vermeiden. Direkter Kontakt kann die Lebensdauer der Lampe verkürzen.
- Ersetzen Sie die Lampe durch eine Lampe des gleichen Typs und mit derselben Amperezahl.

DEMONTAGE DER DUNSTABZUGSHAUBE

1. Vergewissern Sie sich, dass der Ein/Aus-Schalter auf „0“ steht.
2. Ziehen Sie den Netzstecker aus der Wandsteckdose.
3. Nehmen Sie die Dunstabzugshaube von der Wand oder dem Schrank ab.
4. Nehmen Sie die Filter heraus. Entsorgen Sie die Filter bei einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten.
5. Entfernen Sie den Motor. Entsorgen Sie den Motor bei einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten.
6. Entsorgen Sie den Rest der Dunstabzugshaube bei Ihrer örtlichen Recyclingstelle.

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Lüfterdrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine höhere Lüfterstufe. Wenn sich der Kochdampf bereits in der Küche verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

FEHLERSUCHE UND FEHLERBEHEBUNG

• Reparaturen an der Elektrik dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden, wobei die örtlichen Vorschriften zu beachten sind. Wenden Sie sich im Zweifelsfall an den Hersteller, Kundendienst oder einen autorisierten Fachbetrieb.
• Trennen Sie das Gerät vor dem Öffnen von allen Stromanschlüssen.

Problem Mögliche Ursache Lösung
Das Licht ist an, aber der Motor läuft nicht.	Die Lüftung ist blockiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifizierte Fachkräfte reparieren.
	Der Motor ist beschädigt.
Das Licht ist aus und der Motor läuft nicht.	Das Lampe ist kaputt. Ersetzen Sie die Lampe.
	Der Stecker ist lose. Stecken Sie den Stecker fest in die Steckdose.
Das Gehäuse vibriert. Das	Rotorblatt des Lüfters ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifizierte Fachkräfte reparieren.
	Der Motor sitzt nicht fest.
	Das Gerät wurde nicht richtig an der Halterung aufgehängt.	Nehmen Sie die Dunstabzugshaube ab und vergewissern Sie sich, dass sich die Halterung an der richtigen Position befindet.
Die Luft wird nicht richtig abgesaugt.	Der Abstand zwischen Herd und Abzugshaube ist zu groß.	Verringern Sie den Abstand auf 65–75 cm.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.
6. Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin

[e-mail]

Importeur für Großbritannien:

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Auriana der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use. berlin/10046756

PRODUKTDATENBLÄTTER

Produktdatenblatt

Delegierte Verordnung (EU) Nr. 65/2014
Name oder Warenzeichen des Lieferanten Klarstein
Modellkennung 10046756
Jährlicher Energieverbrauch 31,1 kWh/Jahr
Energieeffizienzklasse A+
Fluiddynamische Effizienz 37,4
Klasse für die fluiddynamische Effizienz A
Beleuchtungseffizienz 50,0 lx/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad 69,3 %
Klasse für den Fettabscheidegrad D
Luftstrom (bei minimaler Geschwindigkeit im Normalbetrieb)	336 m^3/h
Luftstrom (bei maximaler Geschwindigkeit im Normalbetrieb)	549 m^3/h
Luftstrom (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	690 m^3/h
A-bewertete Luftschallemissionen (bei minimaler Geschwindigkeit im Normalbetrieb)	56 dB
A-bewertete Luftschallemissionen (bei maximaler Geschwindigkeit im Normalbetrieb)	68 dB
A-bewertete Luftschallemissionen (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	71 dB
Leistungsaufnahme im Aus-Zustand (W) 0,35 W

Das Modell wurde auf dem Unionsmarkt in Verkehr gebracht, und zwar ab dem 01/11/2024.

EPREL-Eintragungsnummer 2180938

https://eprel.ec.europa.eu/qr/2180938

Lieferant: Chal -Tec GmbH (Bevollmächtigter)

Website:

Kundenbetreuung:

Delegierte Verordnung (EU) Nr. 65/2014
Name oder Warenzeichen des Lieferanten Klarstein
Modellkennung 10046757
Jährlicher Energieverbrauch 32,8 kWh/Jahr
Energieeffizienzklasse A+
Fluiddynamische Effizienz 35,7
Klasse für die fluiddynamische Effizienz A
Beleuchtungseffizienz 38,0 lx/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad 65,5 %
Klasse für den Fettabscheidegrad D
Luftstrom (bei minimaler Geschwindigkeit im Normalbetrieb)	345 m^3/h
Luftstrom (bei maximaler Geschwindigkeit im Normalbetrieb)	566 m^3/h
Luftstrom (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	697 m^3/h
A-bewertete Luftschallemissionen (bei minimaler Geschwindigkeit im Normalbetrieb)	56 dB
A-bewertete Luftschallemissionen (bei maximaler Geschwindigkeit im Normalbetrieb)	68 dB
A-bewertete Luftschallemissionen (bei Betrieb auf der Intensivstufe oder Schnelllaufstufe)	71 dB
Leistungsaufnahme im Aus-Zustand (W) 0,35 W

Das Modell wurde auf dem Unionsmarkt in Verkehr gebracht, und zwar ab dem 01/11/2024.

EPREL-Eintragungsnummer 2180944

https://eprel.ec.europa.eu/qr/2180944

Lieferant: Chal -Tec GmbH (Bevollmächtigter) Website:

Kundenbetreuung:

Fournisseur: Chal -Tec GmbH (Mandataire)

Site web:

Service après-vente:

Fournisseur: Chal -Tec GmbH (Mandataire)

Site web:

Service après-vente:
