BEDIENUNGSANLEITUNG Tepui Autana 3 THULE

Richtlinien für Thule Dachzelte

Thule Dachzelte können auf zahlreichen Fahrzeugen und Dachträgern montiert werden. Lies dieses Dokument zur Fahrzeug- und Dachträger-Kompatibilität sorgfältig durch, um Dein Dachzelt richtig und sicher zu montieren.

Fahrzeug-Kompatibilität

Um sicherzugehen, dass Dein Fahrzeug für ein Dachzelt geeignet ist, stelle Dir die folgenden Fragen:

Hält das Dach Deines Fahrzeugs das Gewicht eines Dachzelts aus?

Prüfe die Bedienungsanleitung Deines Fahrzeugs oder wende Dich an Deinen Händler vor Ort, um die Gewichtsbeschränkungen des Dachs zu erfahren. Bei diesen Gewichtsbeschränkungen handelt es sich um die dynamische Gewichtskapazität* (das maximal zulässige Gewicht auf dem Fahrzeugdach während der Fahrt).

^* Dynamische Gewichtskapazität = Das während der Fahrt maximal zulässige Gewicht auf dem Fahrzeugdach. Statische Gewichtskapazität = Die Lastaufnahme des Zelts mit Personenbesetzung bei geparktem Fahrzeug. Die statische Gewichtskapazität kann die dynamische Gewichtskapazität überschelten. Jedes Zelt verfügt über eine angegebene statische Gewichtskapazität. Als Richtwert gilt, dass die statische Gewichtskapazität von Thule Dachträgern drei Mal höher ist als die dynamische Gewichtskapazität.

☐ Hat Dein Fahrzeug ein Glasdach oder ein großes Panoramafenster?

Erkundige Dich in diesem Fall IMMER beim Fahrzeughersteller, ob das Dach Deines Fahrzeugs das Gewicht eines Dachzelts tragen kann.

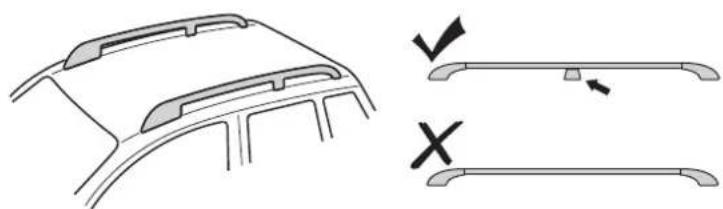

☐ Verfügt Dein Fahrzeug über eine Dachreling?

Es wird empfohlen, ein Dachzelt NUR auf einer unterstützten Dachreling zu verwenden.

• Eine nicht unterstützte Dachreling ist üblicherweise zu biegsam, um die statische Last eines Zelts mit Personen darin zu tragen.
• Im Allgemeinen wird empfohlen, die Querstreben des Trägers so nah wie möglich an der Stützkonstruktion zu montieren, um ein Durchbiegen zu minimieren.

Dachträger-Kompatibilität

Um sicherzugehen, dass Deine Dachträger für ein Dachzelt geeignet sind, stelle Dir die folgenden Fragen:

☐ Kann mein Dachträgersystem das Gewicht eines Dachzelts tragen?

Dachträger verfügen über eine maximale dynamische Gewichtskapazität. Stelle sicher, dass das Gewicht des Dachzelts die maximale Tragfähigkeit des Trägers nicht überschreitet.

Hinweis:

Laststreben, Füße und Fit Kits von Thule können unterschiedliche Gewichtskapazitäten haben. Die Komponente mit der niedrigsten Tragfähigkeit bestimmt die maximale Tragfähigkeit des Dachträgersystems.

Habe ich ein Dachträgersystem von Thule?

Wir empfehlen für unsere Dachzelte nur Thule Dachträgersysteme. Wenn Dein Fahrzeug über einen Dachträger einer anderen Marke oder einen werkmäßig vom Fahrzeughersteller montierten Dachträger verfügt, überprüfe die Kompatibilität im Handbuch des Dachträgers.

Habe ich ein kompatibles Thule Dachträgersystem?

Thule Dachzelte sind mit allen Dachträgern von Thule kompatibel, mit Ausnahme von:

Thule Dachträgersysteme mit Thule Evo Clamp oder Thule Edge Clamp Füßen

Alle Thule Wingbar Edge Dachträger

Thule SlideBar Querstreben

- Aufgrund des hohen statischen Gewichts eines Zelts mit Personenbesetzung, kann die Nutzung der oben genannten Dachträger zu Schäden an den Trägern und/oder am Fahrzeug führen.

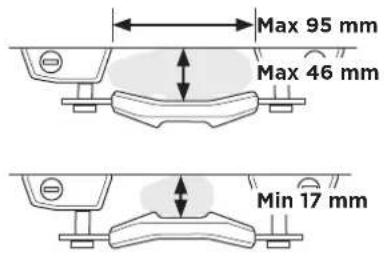

☐ Ist mein Dachzelt-Befestigungssystem mit den Querstreben meines Dachträgers kompatibel?

Um das Zelt korrekt an den Querstreben Deines Dachträgers zu befestigen, müssen diese eine bestimmte Höhe und Breite haben. Lies in der Bedienungsanleitung des Zelts nach, um sicherzustellen, dass das Befestigungssystem mit Deinen Querstreben kompatibel ist.

Thule Approach / Thule Basin / Thule Widesky

Max 95 mm Max 46 mm Min 17 mm

Thule Foothill / Thule Kukenam / Thule Autana

Max 80 mm Max 38 mm

□ Wie groß ist der Abstand der Traversen Deiner Dachträger von vorne nach hinten und von einer Seite zur anderen?

X

Traversenabstand von vorne nach hinten

X

Traversenabstand von einer Seite zur anderen

• Der Abstand der Traversen von vorne nach hinten muss bei Dachzelten mindestens 70 cm betragen, um ein Zelt ausreichend zu tragen.
  • Die folgende Tabelle zeigt den für jedes Zelt erforderlichen Mindestabstand der Traversen von einer Seite zur anderen.*

Produktname IN CM
Thule Approach S 28 71
Thule Approach M/L 31 80
Thule Foothill 24 61
Thule Kukenam 34 85
Thule Autana 4	31 78
Thule Basin/Basin Wedge	32 81
Thule Widesky	28 70

*Wenn der Abstand der Traversen Deiner Dachträger von einer Seite zur anderen geringer ist als die Mindestanforderung, muss das Zelt außerhalb des Lastenträgerfußes montiert werden und die Bedingungen auf der nächsten Seite erfüllen. Dadurch wird das Zelt leicht über der Mitte des Fahrzeugs positioniert sein.

☐ Ist der Abstand der Traversen Deiner Dachträger von einer Seite zur anderen geringer als die Mindestanforderung?

- In diesem Fall muss eine der Montageschienen außerhalb des Lastenträgerfußes montiert werden.

• Die Montageschiene des Zelts muss innerhalb eines Bereichs von 2,5 cm vom Lastenträgerfuß montiert werden

- Außerhalb des Dachzelt-Befestigungssystems befindet sich eine 2 cm dicke Querstange aus Metall B.

B A

Hinweis:

Das Fahrzeugauswahl-Tool auf thule.com berücksichtigt den Traversenabstand Deines Fahrzeugs nicht. Bitte miss daher den Traversenabstand Deiner Dachträger, um die Kompatibilität sicherzustellen.
