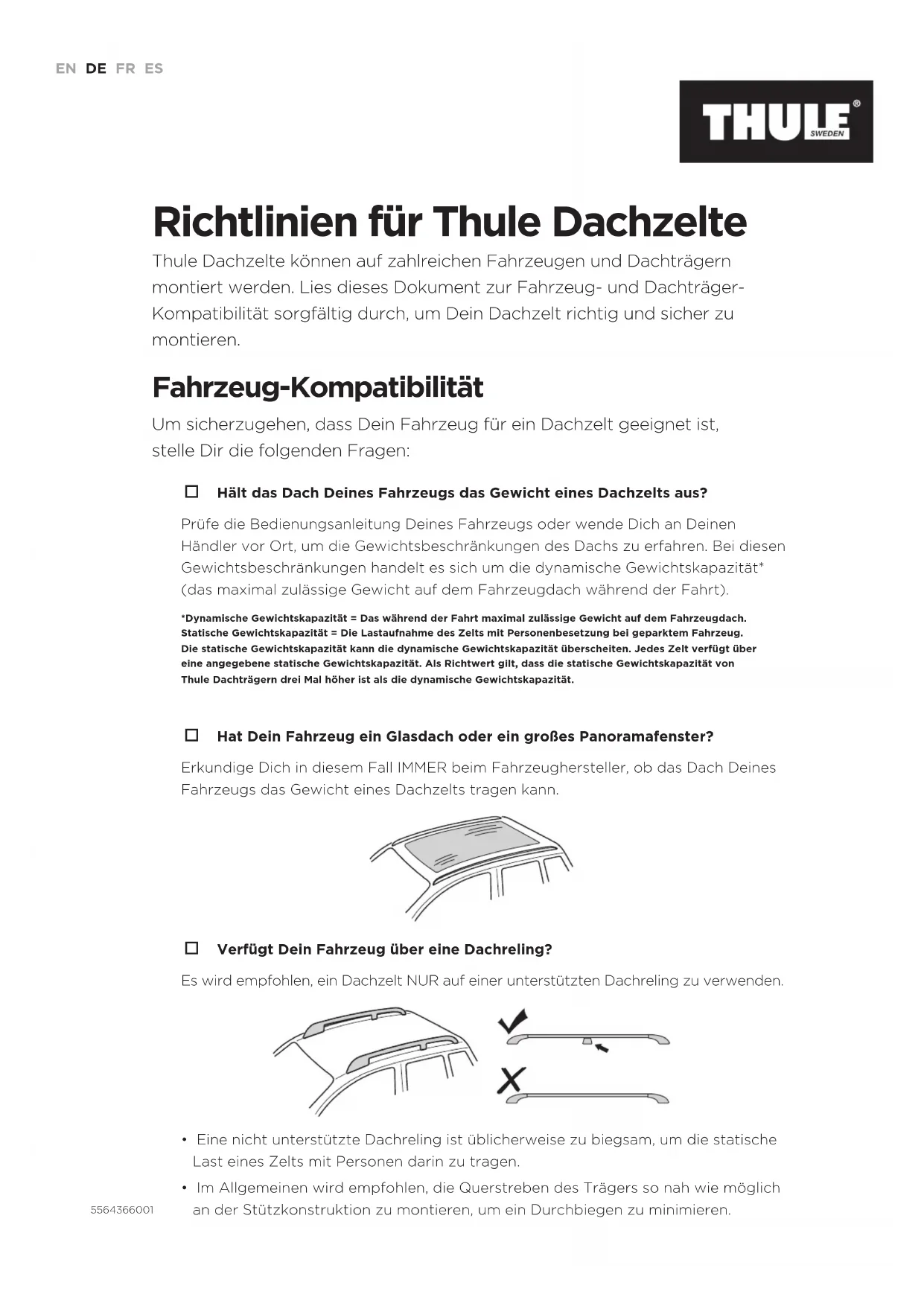

The Vehicle Selector tool on Thule.com does not consider the bar spread of your vehicle so please measure your rack’s bar spread to ensure compatibility. Please note! © Thule Group March 2024. All rights reserved. Thule Sweden AB Borggatan 5 335 73 Hillerstorp, Sweden [e-mail] www.thule.comFahrzeug-Kompatibilität Um sicherzugehen, dass Dein Fahrzeug für ein Dachzelt geeignet ist, stelle Dir die folgenden Fragen: Hält das Dach Deines Fahrzeugs das Gewicht eines Dachzelts aus? Prüfe die Bedienungsanleitung Deines Fahrzeugs oder wende Dich an Deinen Händler vor Ort, um die Gewichtsbeschränkungen des Dachs zu erfahren. Bei diesen Gewichtsbeschränkungen handelt es sich um die dynamische Gewichtskapazität* (das maximal zulässige Gewicht auf dem Fahrzeugdach während der Fahrt). *Dynamische Gewichtskapazität= Das während der Fahrt maximal zulässige Gewicht auf dem Fahrzeugdach. Statische Gewichtskapazität= Die Lastaufnahme des Zelts mit Personenbesetzung bei geparktem Fahrzeug. Die statische Gewichtskapazität kann die dynamische Gewichtskapazität überscheiten. Jedes Zelt verfügt über eine angegebene statische Gewichtskapazität. Als Richtwert gilt, dass die statische Gewichtskapazität von ThuleDachträgern drei Mal höher ist als die dynamische Gewichtskapazität. Hat Dein Fahrzeug ein Glasdach oder ein großes Panoramafenster? Erkundige Dich in diesem Fall IMMER beim Fahrzeughersteller, ob das Dach Deines Fahrzeugs das Gewicht eines Dachzelts tragen kann. Verfügt Dein Fahrzeug über eine Dachreling? Es wird empfohlen, ein Dachzelt NUR auf einer unterstützten Dachreling zu verwenden.

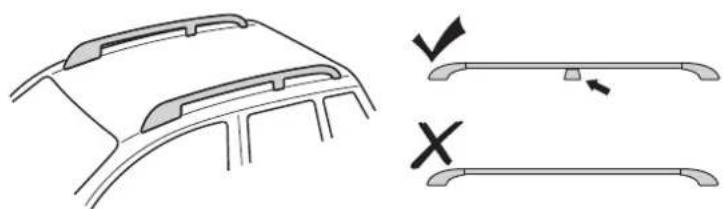

• Eine nicht unterstützte Dachreling ist üblicherweise zu biegsam, um die statische Last eines Zelts mit Personen darin zu tragen.

• Im Allgemeinen wird empfohlen, die Querstreben des Trägers so nah wie möglich an der Stützkonstruktion zu montieren, um ein Durchbiegen zu minimieren. ThuleDachzelte können auf zahlreichen Fahrzeugen und Dachträgern montiert werden. Lies dieses Dokument zur Fahrzeug- und Dachträger- Kompatibilität sorgfältig durch, um Dein Dachzelt richtig und sicher zu montieren. Richtlinien für ThuleDachzelte

EN DE FR ESDachträger-Kompatibilität Um sicherzugehen, dass Deine Dachträger für ein Dachzelt geeignet sind, stelle Dir die folgenden Fragen: Kann mein Dachträgersystem das Gewicht eines Dachzelts tragen? Dachträger verfügen über eine maximale dynamische Gewichtskapazität. Stelle sicher, dass das Gewicht des Dachzelts die maximale Tragfähigkeit des Trägers nicht überschreitet. Laststreben, Füße und Fit Kits von Thule können unterschiedliche Gewichtskapazitäten haben. Die Komponente mit der niedrigsten Tragfähigkeit bestimmt die maximale Tragfähigkeit des Dachträgersystems. Hinweis: Habe ich ein Dachträgersystem von Thule? Wir empfehlen für unsere Dachzelte nur ThuleDachträgersysteme. Wenn Dein Fahrzeug über einen Dachträger einer anderen Marke oder einen werkmäßig vom Fahrzeughersteller montierten Dachträger verfügt, überprüfe die Kompatibilität im Handbuch des Dachträgers. Habe ich ein kompatibles ThuleDachträgersystem? ThuleDachzelte sind mit allen Dachträgern von Thule kompatibel, mit Ausnahme von: ThuleDachträgersysteme mit ThuleEvo Clamp oder ThuleEdge Clamp Füßen Alle ThuleWingbar Edge Dachträger ThuleSlideBar Querstreben

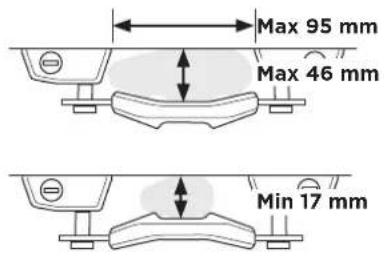

• Aufgrund des hohen statischen Gewichts eines Zelts mit Personenbesetzung, kann die Nutzung der oben genannten Dachträger zu Schäden an den Trägern und/oder am Fahrzeug führen. 5564366001 Ist mein Dachzelt-Befestigungssystem mit den Querstreben meines Dachträgers kompatibel? Um das Zelt korrekt an den Querstreben Deines Dachträgers zu befestigen, müssen diese eine bestimmte Höhe und Breite haben. Lies in der Bedienungsanleitung des Zelts nach, um sicherzustellen, dass das Befestigungssystem mit Deinen Querstreben kompatibel ist.

Max 95 mm Max 46 mm Min 17 mm Max 80 mm Max 38 mm Thule Foothill / Thule Kukenam / Thule Autana Thule Approach / Thule Basin Wie groß ist der Abstand der Traversen Deiner Dachträger von vorne nach hinten und von einer Seite zur anderen?

Traversenabstand von vorne nach hinten

Traversenabstand von einer Seite zur anderen

• Der Abstand der Traversen von vorne nach hinten muss bei Dachzelten mindestens 70cm betragen, um ein Zelt ausreichend zu tragen.

• Die folgende Tabelle zeigt den für jedes Zelt erforderlichen Mindestabstand der Traversen von einer Seite zur anderen.* Produktname IN CM Thule Approach S 28 71 Thule Approach M/L 31 80 Thule Foothill 24 61 Thule Kukenam 34 85 Thule Autana4 31 78 Thule Basin/Basin Wedge 32 81 *Wenn der Abstand der Traversen Deiner Dachträger von einer Seite zur anderen geringer ist als die Mindestanforderung, muss das Zelt außerhalb des Lastenträgerfußes montiert werden und die Bedingungen auf der nächsten Seite erfüllen. Dadurch wird das Zelt leicht über der Mitte des Fahrzeugs positioniert sein.5564366001 Ist der Abstand der Traversen Deiner Dachträger von einer Seite zur anderen geringer als die Mindestanforderung?

• In diesem Fall muss eine der Montageschienen außerhalb des Lastenträgerfußes montiert werden.

• Die Montageschiene des Zelts muss innerhalb eines Bereichs von 2,5cm vom Lastenträgerfuß montiert werden

• Außerhalb des Dachzelt-Befestigungssystems befindet sich eine 2cm dicke Querstange aus Metall
