BEDIENUNGSANLEITUNG Safety Berlin Osann

Vielen Dank, dass Sie sich für unseren Kinderautositz entschieden haben. Wenn Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.

ANWENDUNG

• Dieses Produkt ist geeignet für Kinder mit einer Körpergröße von 76 bis 150 cm.
• Einbau vorwärtsgerichtet von 76 bis 105 cm Körpergröße und einem Mindestalter von 15 Monaten erfolgt mithilfe des 3-Punkt-Gurtes des Autos. Das Kind wird mit dem 5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Beim Einbau vorwärtsgerichtet von 100 bis 150 cm Körpergröße wird das Kind zusammen mit dem Kinderautositz mit dem 3-Punkt-Gurt des Autos angeschnallt.

ACHTUNG

ERST VERWENDEN AB EINEM ALTER DES KINDES VON 15 MONATEN.

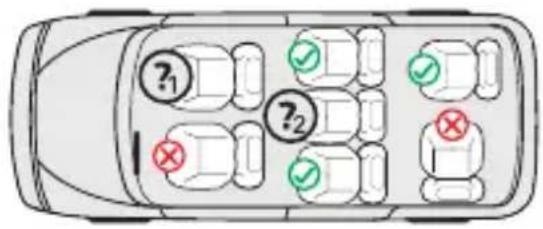

HINWEIS

HINWEIS (76–105 cm):

Dies ist ein gurtgesichertes verbessertes Kinderrückhaltesystem der Kategorie „universal“. Es ist nach der UN-Regelung Nr. 129 zur Verwendung hauptsächlich auf Fahrzeugsitzen genehmigt worden, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für verbessert Rückhaltesysteme der Kategorie „universal“ geeignet sind. Im Zweifelsfall kann der Hersteller des verbesserten Kinderrückhaltesystems oder der Einzelhändler befragt werden.

HINWEIS (100–150cm):

Dies ist eine optimierte i-Size Kindersitzerhöhung. Es ist nach der Regelung Nr. 129 für die Verwendung in erster Linie auf „i-Size-Sitzplätzen“ zugelassen, die von den Fahrzeugherstellern in der Gebrauchsanweisung des Fahrzeugs angegeben sind. Wenden Sie sich im Zweifelsfall entweder an den Hersteller des erweiterten Kinderrückhaltesystems oder an den Händler.

Die optimierte i-Size Kindersitzerhöhung kann auch auf allen Sitzplätzen der Kategorie „universal“ verwendet werden, sofern dies nicht im Widerspruch zum Fahrzeuginnenraum steht.

Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.

Nur wenn ein 3-Punkt-Gurt gemäß ECE R16 vorhanden ist.

Hinweis:

Eine Installation des Kinderautositzes oder Sicherung des Kindes nur mit einem 2-Punkt-Gurt ist nicht genehmigt.

Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:

Größen-klasse	Einbau-richtung	Installation Typ Sicherung des Kindes
76–105 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	Universal belted	5-Punkt-Gurt des Kinderau-tositzes
100–150 cm	Vorwärts-gerichtet	3-Punkt-Gurt des Autos	i-Size Booster seat	3-Punkt-Gurt des Autos

WARNUNG

• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körpergewicht von 18 kg und einer Körpergröße bis 105 cm verwendet werden.
• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder über einem Körpergewicht von 18 kg und einer Körpergröße von über 105 cm verwendet werden.
• Benutzen Sie den Kinderautositz nicht, bevor das Alter des Kindes 15 Monate nicht überschritten hat.
• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anleitung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
• Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren.
• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde ausschließlich für den Gebrauch in einem Auto konzipiert.
• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
• Der Kindersitz muss ausgetauscht werden, wenn er bei einem Unfall starken Belastungen ausgesetzt war.
• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein, wenn sich kein Kind im Kinderautositz befi ndet.
• Stellen Sie immer sicher, dass alle Gurte, die den Kinderautositz am Fahrzeug halten, festsitzen und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen verursachen können, müssen ordnungsgemäß gesichert werden.
• Steife Gegenstände und Kunststoffteile eines Kinderrückhaltesystems müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tiefsitzende Gurte das Becken des Kindes fest fixieren. Um das Sturzrisiko zu vermeiden, sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers des Kinderrückhaltesystems birgt ebenfalls Gefahren für die Sicherheit Ihres Kindes.
• Dieser Kindersitz wurde für Kinder mit einer maximalen Körpergröße von 150 cm konzipiert. Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.
  • Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.

SITZTEILE

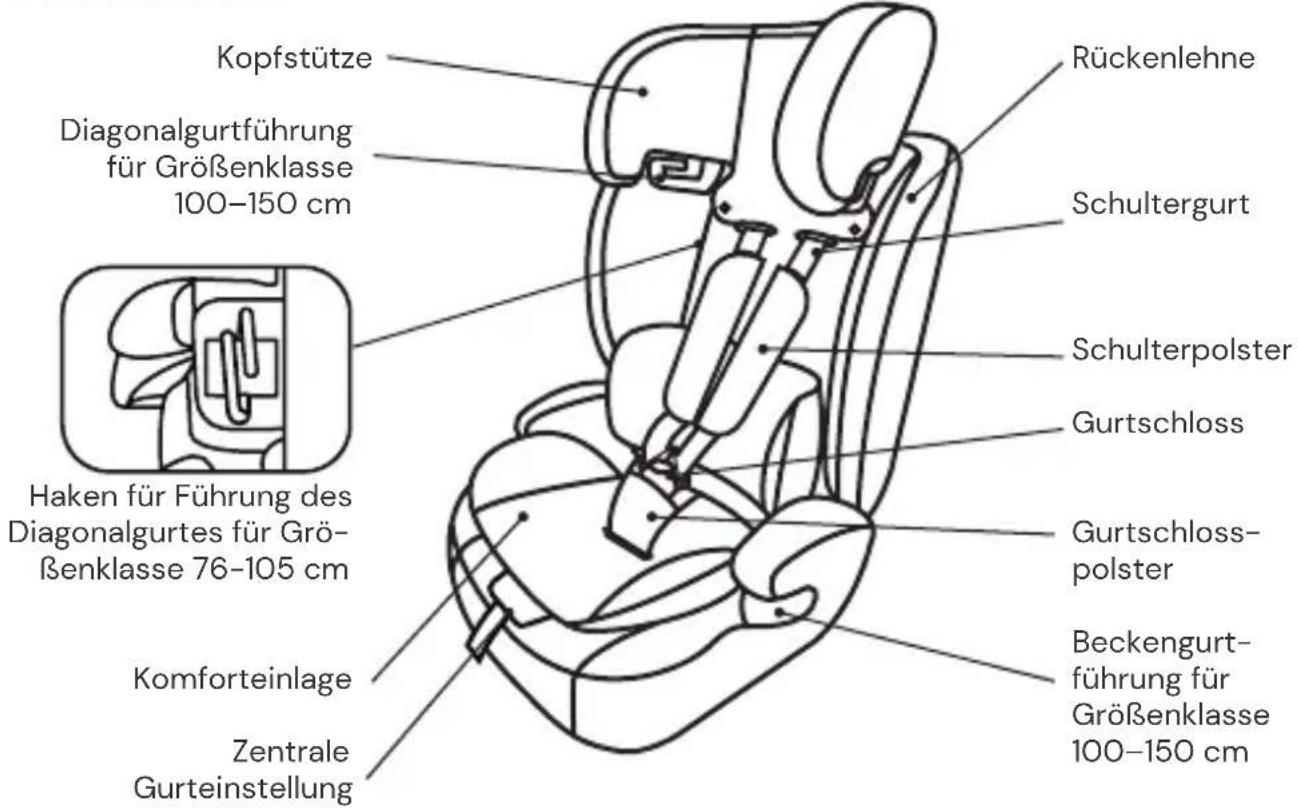

Vorderansicht

Kopfstütze Diagonalgurtführung für Größenklasse 100-150 cm Haken für Führung des Diagonalgurtes für Größenklasse 76-105 cm Komforteinlage Zentrale Gurteinstellung Rückenlehne Schultergurt Schulterpolster Gurtschloss Gurtschloss-polster Beckengurt-führung für Größenklasse 100-150 cm

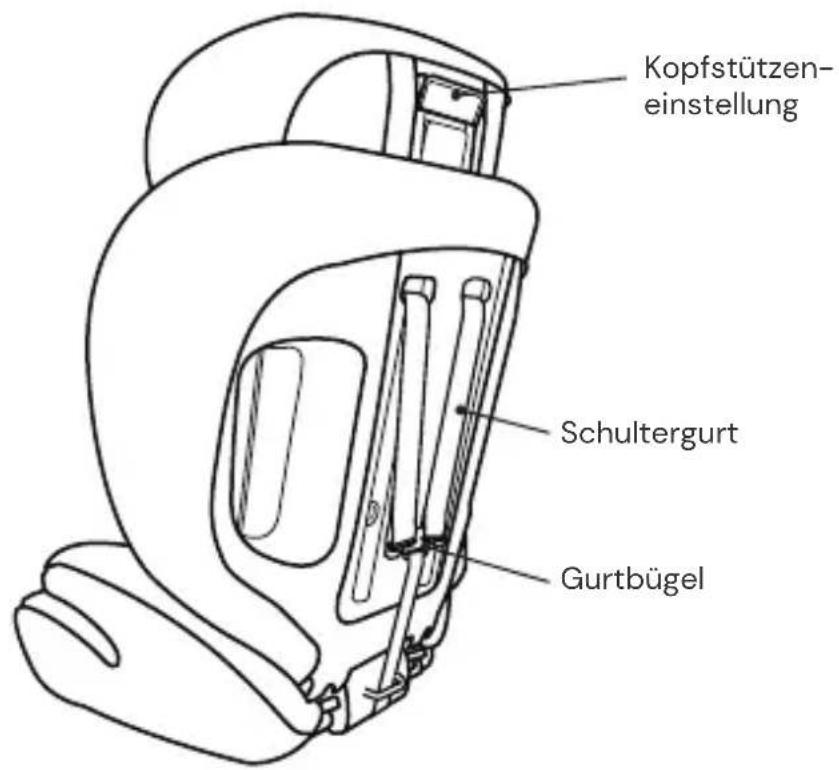

Rückansicht

Kopfstützen- einstellung Schultergurt Gurtbügel

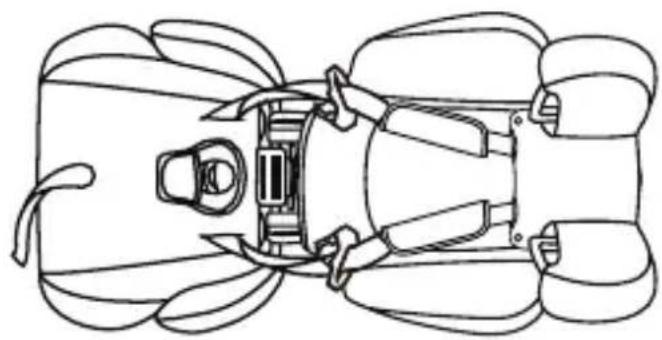

Zusammenbau Rückenlehne & Sitzschale (variantenabhängig)

• Der Kinderautositz wird im unmontierten Zustand geliefert.
• Entnehmen Sie zunächst die Komforteinlage vom Kinderautositz.
• Am Bezug des Sitzbereichs sind zwei Gummi-bänder angenäht. Bitte hängen Sie diese um die Haken der Rückenlehne ein.
• Bitte nehmen Sie die Rückenlehne und haken diese in einem flachen Winkel in die Sitzschale ein.
• Halten Sie die Sitzschale fest und drücken Sie die Rückenlehne nach oben, bis diese vollständig eingehakt ist.
• Eine Nutzung des Kinderautositzes ohne Rückenlehne ist nicht erlaubt.

• Die Komforteinlage ist für Kinder mit einer Körpergröße von 76–105 cm vorgesehen.
- Bitte entnehmen Sie die Einlage, sobald Ihr Kind die genannte Körpergröße überschritten hat.

VERWENDUNG DES KINDERAUTOSITZES

Einstellung des Gurts

• Um den Gurt zu lösen, drücken Sie mit einer Hand den Knopf zur Gurtverstellung im Sitzbereich. Halten Sie das Gurtschloss mit der anderen Hand und lockern Sie die angebrachten Gurte vorsichtig.
• Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

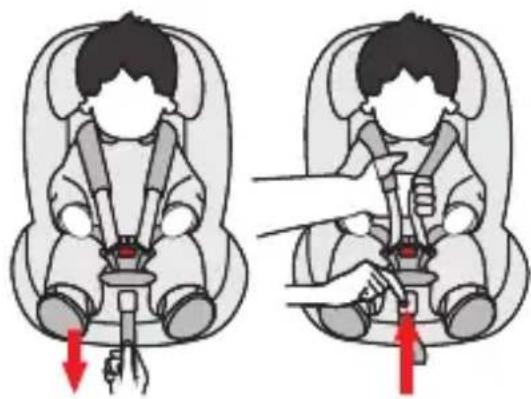

Öffnen/Schließen des Gurts

• Um den Gurt zu entriegeln, drücken Sie den Knopf des Gurtschlosses, ziehen Sie die Schnallenzungen heraus und trennen Sie diese.
• Um den Gurt zu verriegeln, verbinden Sie zuerst die beiden Schnallenzungen und stecken Sie diese zusammen in das Gurtschloss.

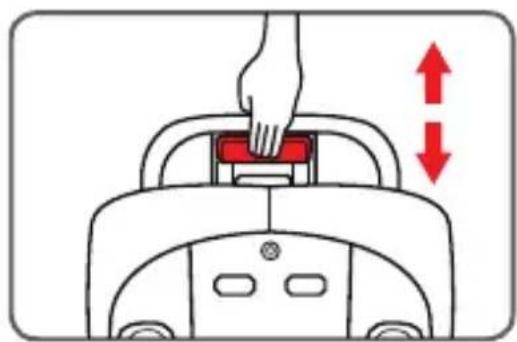

Einstellung der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel zur Einstellung der Kopfstütze auf der Rückseite des Kinderautositzes. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.
• Achten Sie darauf, dass die Schultergurte knapp über den Schultern Ihres Kindes aus dem Kinderautositz geführt werden.
• Lassen Sie den Hebel los und stellen Sie sicher, dass die Kopfstütze eingerastet ist.

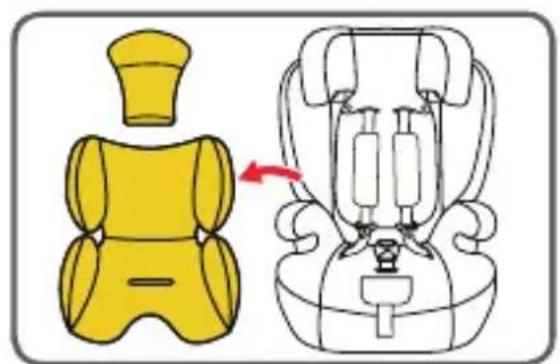

Verstauen des 5-Punkt-Gurts für Größenklasse 100–150 cm

• Lösen Sie das Gurtsystem auf die maximale Länge.
• Öffnen Sie das Gurtsystem und entfernen Sie die Komforteinlage und das Gurtschlosspolster.
• Öffnen Sie die Druckknöpfe am unteren Teil des Bezugs der Kopfstütze und klappen Sie den Bezug nach oben weg.
• Öffnen Sie die Druckknöpfe am Bezug der Rückenlehne und klappen Sie den Bezug zur Seite weg.
• Verstauen Sie die Schultergurte samt Schulterpolster im Rückenbereich und schließen Sie den Bezug der Rückenlehne wieder an den Druckknöpfen. Klappen Sie nun den unteren Teil des Bezugs der Kopfstütze herunter und schließen Sie auch an dieser Stelle die Druckknöpfe.
• Ziehen Sie den Bezug im Sitzbereich vorsichtig ab, sodass Sie das Gurtschloss durch die Öffnung im Sitzbezug durchführen können.
• Verstauen Sie das Gurtschloss in der Mulde im Sitzbereich unterhalb der Schaumstoff–Polsterung.
• Verstauen Sie die Gurtschlosszungen ebenfalls in den zwei kleineren Mulden seitlich im Sitzbereich.
• Stülpen Sie den Bezug nun wieder über den Sitzbereich.
• Bewahren Sie alle entfernten Teile gut auf.

Um eine lange Nutzungsdauer Ihres Kinderautositzes zu gewährleisten, verwenden Sie keine Lösungs mittel, Scheuermittel oder aggressive Reinigungsmittel zur Reinigung des Kinderautositzes. Überprüfen Sie nach jedem Waschgang die Beständigkeit des Stoffes und der Nähte. Beim Waschen des Stoffs sind die Anweisungen auf dem Etikett (siehe unten) sorgfältig zu befolgen.

Waschen bei 30 °C, Schonwaschgang

NICHT bügeln

NICHT bleichen

NICHT chemisch reinigen

Trommeltrocknen bei niedriger Temperatur

INSTANDHALTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Schäden. Im Schadensfall darf der Kinderautositz nicht mehr verwendet werden und ist außerhalb der Reichweite von Kindern aufzubewahren.

Bei Fragen und Problemen wenden Sie sich bitte an den Osann Kundendienst unter [phone].

EINBAU DES KINDERAUTOSITZES

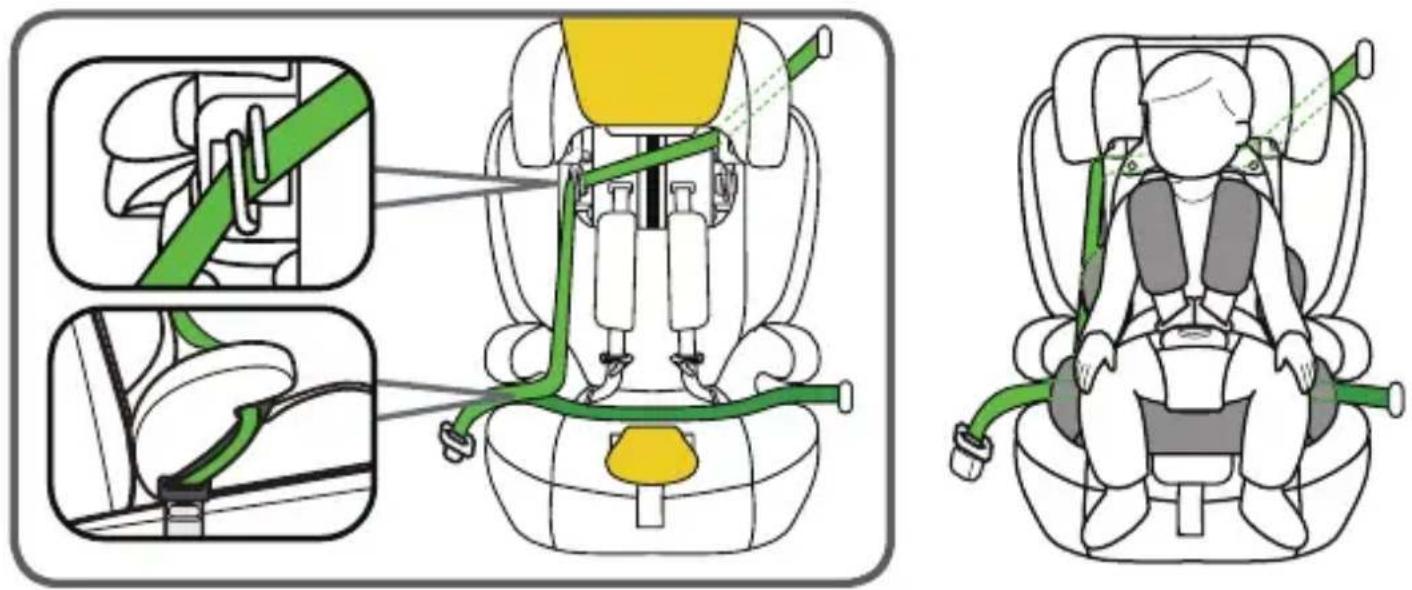

1) Größenklasse 76–105 cm, mind. 15 Monate, max. 18 kg, vorwärtsgerichtet

ACHTUNG: ERST VERWENDEN AB EINEM ALTER DES KINDES VON 15 MONATEN.

1. Stellen Sie den Kinderautositz vorwärtsgerichtet auf Ihren Autositz.

2. Öffnen Sie das Gurtsystem und entnehmen Sie die Komforteinlage.

3. Öffnen Sie die Druckknöpfe am unteren Teil des Bezugs der Kopfstütze und klappen Sie den Bezug nach oben weg.

4. Bringen Sie die Kopfstütze in eine höhere Position, sodass Sie den Metallhaken für die Führung des Diagonalgurtes gut erreichen.

5. Nehmen Sie den 3-Punkt-Gurt des Autos und ziehen Sie diesen auf die volle Länge aus.

6. Führen Sie den Diagonalgurt zunächst zwischen Kopfstütze und Rückenlehne hindurch und schließen Sie die Schnalle des 3-Punkt-Gurtes des Autos, bis diese hörbar einrastet.

7. Anschließend führen Sie den Beckengurt entlang der Sitzfläche zwischen den Schultergurten und dem Gurtschloss des Kinderautositzes.

8. Achten Sie jetzt darauf, dass der Beckengurt sowie der Diagonalgurt des 3-Punkt-Gurtes des Autos unterhalb der Armlehne des Kinderautositzes verläuft.

9. Nehmen Sie jetzt den Diagonalgurt des 3-Punkt-Gurtes und fädeln Sie diesen in den Metallhaken für die Führung des Diagonalgurtes in der Rückenlehne ein. Vergewissern Sie sich, dass er vollständig eingeführt wurde.

10. Ziehen Sie fest am Diagonalgurt, bis der gesamte 3-Punkt-Gurt gestrafft ist und der Kinderautositz stabil steht. Achten Sie darauf, dass die Gurte nicht verdreht sind.

11. Legen Sie die Komforteinlage wieder zurück in den Kinderautositz, sodass diese den Beckengurt des 3-Punkt-Gurtes überdeckt.

12. Setzen Sie Ihr Kind in den Kinderautositz.

13. Stellen Sie die Höhe der Kopfstütze wie zuvor beschrieben ein.

14. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.

15. Ziehen Sie an der vorderen Einstellasche, um die Gurte straffzuziehen. Achten Sie darauf, dass die Riemen nicht verdreht sind.

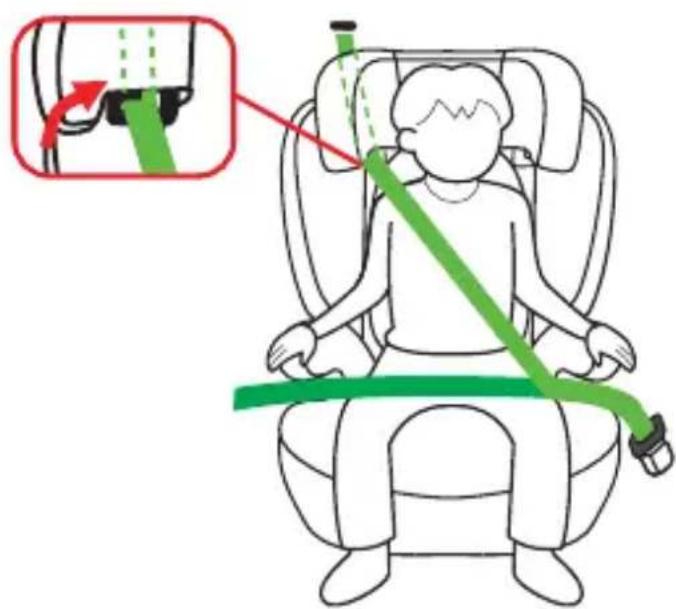

2) Größenklasse 100–150 cm, vorwärtsgerichtet

1. Der 5-Punkt-Gurt des Kinderautositzes muss wie zuvorgehend beschrieben verstaut werden. Dieser wird in dieser Größenklasse nicht benötigt.

2. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes.

3. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Diagonalgurtführung an der Kopstütze des Kinderautositzes.

4. Setzen Sie Ihr Kind in den Kinderautositz.

5. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des Kindes herauskommt.

6.Schließen Sie die Gurtschnalle des 3-Punkt-Gurts, bis ein Klicken zu hören ist.

1. Achten Sie darauf, dass sowohl der Diagonalgurt als auch der Beckengurt entlang der zweiten Beckengurtführung (unterhalb der Armlehne) am Kinderautositz verläuft, welche zum Gurt-schloss des Autos gerichtet ist.

2. Ziehen Sie am Diagonalgurt, um diesen straff zu ziehen. Achten Sie darauf, dass die Gurte nicht verdreht sind.
