BEDIENUNGSANLEITUNG Biorit ICD CS LED BRESSER

Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.

www.bresser.de/P5802520 www.bresser.de/P5802530

GARANTIE · WARRANTY · GARANTÍA · GARANZIA

www.bresser.de/warranty_terms

RECYCLAGE (TRIMAN/FRANCE)

BRESSER Rack 15/05.03 Tenske Handelsung in Mio. 2017 H Dekarungsplanleistung in Incentive Ductur Mio. 2017

Fig. 2 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪.230V 50Hz AC 230V 50Hz

VORSICHT!

Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Lassen Sie Kinder nur unter Aufsicht mit dem Gerät arbeiten! Verpackungsmaterial (Plastiktüten, Gummibänder etc.) von Kindern fernhalten!

1. Lieferumfang (Fig. 1)

Stereomikroskop (A), Wechselobjektive (B): 1.0x (Art. Nr. 5802520) bzw. 0.5x / 1.0x / 2.0x (Art. Nr. 5802530), 1 Paar WF10x Okulare (C), 1 Paar Gummi-Augenmuscheln (D), Netzkabel (E), Ersatzsicherung (F), Staubschutzhülle (G), Bedienungsanleitung (H)

Zusätzlich erforderlich (nicht im Lieferumfang enthalten):

kleiner Kreuzschraubendreher, kleiner Schlitzschraubendreher

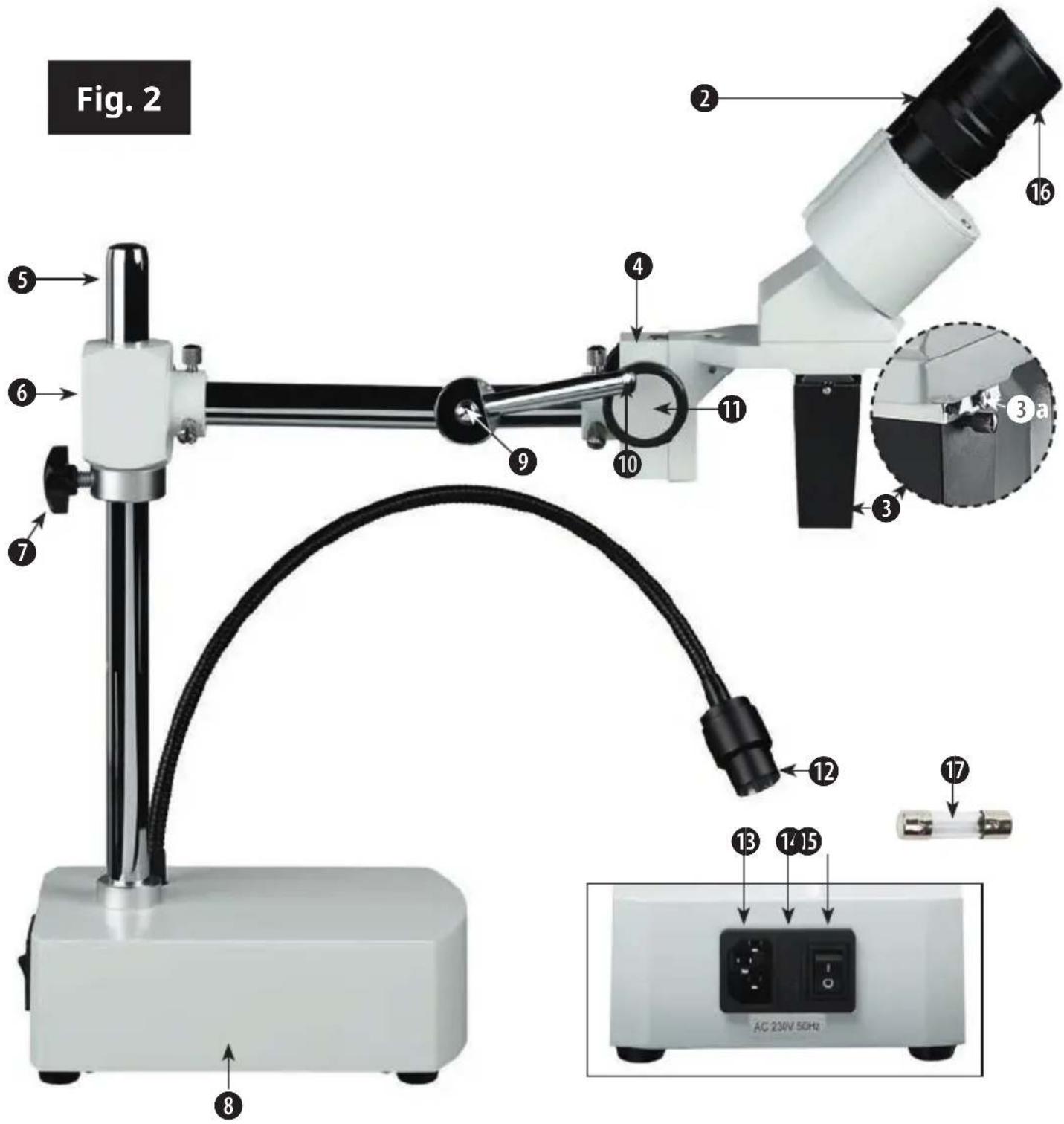

2. Teileübersicht (Fig. 2)

① Okulare
② Dioptrie-Einstellung
3 Objektiv mit Klemmschraube (3a)
④ vorderer Mikroskoparm
5 Mikroskopführung
6 hinterer Mikroskoparm
⑦ Sicherungsring
8 Mikroskop-Basis

⑨ Verbindungsschraube
10 Sicherungsmutter
11 Fokussiertrieb
12 Beleuchtung
13 Netzanschluss
14 Sicherungshalter
15 Ein-/Ausschalter
16 Gummiaugenmuscheln
17 Ersatzsicherung (F2AL250V)

3. Standortbedingung

Trocken und staubfrei, Arbeitsplatztemperatur zwischen -5 und +40°C.

Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netzsteckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.

4. Aufbau

1. Stellen Sie die Basis (8) auf einen festen Untergrund.
2. Stecken Sie den hinteren Mikroskoparm (6) auf die Mikroskopführung (5) der Basis.

3. Mit dem Sicherungsring (7) fixieren Sie den Mikroskoparm zusätzlich.

4. Verbinden Sie den vorderen Teil des Mikroskoparms (4) mit dem hinteren. Stecken Sie hierzu die Verbindungsschraube (9) durch die Bohrung im hinteren Mikroskoparm. Achten Sie darauf, dass die abgeflachte Kante nach hinten zeigt. Stecken Sie jetzt den vorderen Mikroskoparm auf die Schraube auf. Ziehen Sie die Sicherungsmutter (10) mit dem Hebel soweit an, dass sich der vordere Mikroskoparm nicht nach unten neigt.

5. Verbinden Sie das Netzkabel mit dem Netzanschluss (13) des Mikroskops und einer freien Steckdose.

5. Beobachtung

Schalten Sie das Gerät mit dem Ein-/Ausschalter (15) ein. Blicken Sie nun durch den binokularen Einblick und verändern Sie den Abstand der Okulare (1) so, dass Sie ein kreisrundes, klares Sehfeld erhalten.

Die Bildschärfe wird durch langsames Drehen am Fokussiertrieb (11) eingestellt. Falls Sie ein sehr großes oder ein sehr kleines Objekt beobachten möchten, können Sie das Mikroskop entsprechend anpassen. Lösen Sie hierzu die Halteschraube an der Seite und verschieben Sie den Mikroskopkopf entsprechend auf der Mikroskopkopfführung (5). Wenn Sie die richtige Position eingestellt haben (Abstand von 22 cm zum Objekt), ziehen Sie die Halteschraube wieder an.

6. Dioptrieeinstellung

Stellen Sie die Dioptrieeinstellung (2) des linken Okulars auf die Mittelposition (silberfarbener Ring). Schließen Sie das linke Auge und schauen Sie mit dem rechten durch das rechte Okular. Stellen Sie das Objekt mit Hilfe des Fokus siertriebs (11) genau scharf. Blicken Sie nun mit dem linken Auge durch das linke Okular. Falls das Bild jetzt unscharf sein sollte, können Sie durch Drehen an der Dioptrieeinstellung das Bild entsprechend scharf stellen. Das Mikroskop ist jetzt auf Ihre Augen eingestellt.

7. Auswechseln des Objektivs

Hinweis: Das Objektiv dieses Stereomikroskops kann ausgetauscht werden. Abhängig vom Modell sind weitere Wechselobjektive im Lieferumfang enthalten oder können als optionale Zubehörteile erworben werden.

Halten Sie das montierte Objektiv (3) mit einer Hand fest und lösen sie mit einem kleinen Schlitzschraubendreher die Schlitzschraube (3a). Ziehen das Objektiv von der Halterung ab. Setzen Sie das gewünschte Wechselobjektiv auf die Halterung auf und schrauben Sie es ebenfalls mit der Schlitzschraube an.

8. Auswechseln der Okulare

Hinweis: Die Okulare dieses Stereomikroskops können ausgetauscht werden. Abhängig vom Modell sind weitere Okulare im Lieferumfang enthalten oder können als optionale Zubehörteile erworben werden.

Lösen Sie die mit einem kleinen Kreuzschraubendreher die Kreuzschrauben an den

beiden Okularhalterungen. Entfernen Sie die Okulare aus den Halterungen und setzen Sie andere ein. Schrauben Sie diese ebenfalls mit den Kreuzschrauben an.

9. Auswechseln der Sicherung

Schalten Sie das Mikroskop aus und ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose. Greifen Sie mit einem kleinen Schraubendreher unter die Lasche der Sicherungshalterung (14) und ziehen diese vorsichtig nach vorne. Entnehmen Sie danach den Sicherungshalter und ersetzen Sie die defekte Sicherung durch eine neue (17). Schließen Sie den Sicherungshalter wieder.

10. Pflege und Wartung

10.1. Linsenreinigung

Wischen Sie die Linsen mit einem fusselfreien Linsenputztuch ab. Bei starker Verschmutzung geben Sie etwas Alkohol (z.B. Isopropanol) auf das Linsenputztuch.

10.2. Reinigung der lackierten Geräteteile

Der Staub auf den lackierten Geräteteilen kann mit einem weichen Tuch entfernt werden. Verwenden Sie keine organischen Lösemittel wie Alkohol, Ether oder Verdünner usw., um lackierte Geräteteile oder Kunststoffkomponenten zu reinigen. Das Mikroskop ist ein Präzisionsinstrument. Sie sollten es nicht demontieren. Eine unsachgemäße Montage und Handhabung beeinträchtigen den hohen Gebrauchswert des Mikroskops. Außerdem erlischt die Garantie. Decken Sie das Mikroskop mit der Staubschutzhülle ab und stellen Sie es an einen trockenen und staubfreien Platz. Es wird empfohlen, Okulare und ggf. Wechsleobjektive in einem geschlossenen Behälter mit Trockenmittel zu lagern.

11. Technische Daten

	Art. Nr. 5802520 Art. Nr. 5802530
Vergrößerung: 10x 5	k/10x/20x
Arbeitsabstand: 230	mm 250 mm (5x)/230 mm (10x)/80 mm (20x)
Spannungsvers.:230V / 50HZ über Netzkabel
Übersp.-schutz: mittels Feinsicherung, Typ F2AL250V
Beleuchtung: LED, langlebig, nicht auswechselbar
Okularaufn.:30,5 mm

12. Entsorgung

Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungs-dienstleister oder Umweltamt.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte

Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

13. Konformitätserklärug

13.1. CE-Konformitätserklärung

CE Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien ist von Bresser GmbH erstellt worden und kann über den folgenden Weblink heruntergeladen werden.

https://www.bresser.de/download/5802520/CE/5802520_CE.pdf

https://www.bresser.de/download/5802530/CE/5802530_CE.pdf

14. Garantie & Service

Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich.

Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.
