BEDIENUNGSANLEITUNG Pro Cut 461TG Texas

DE Bedienungsanleitung

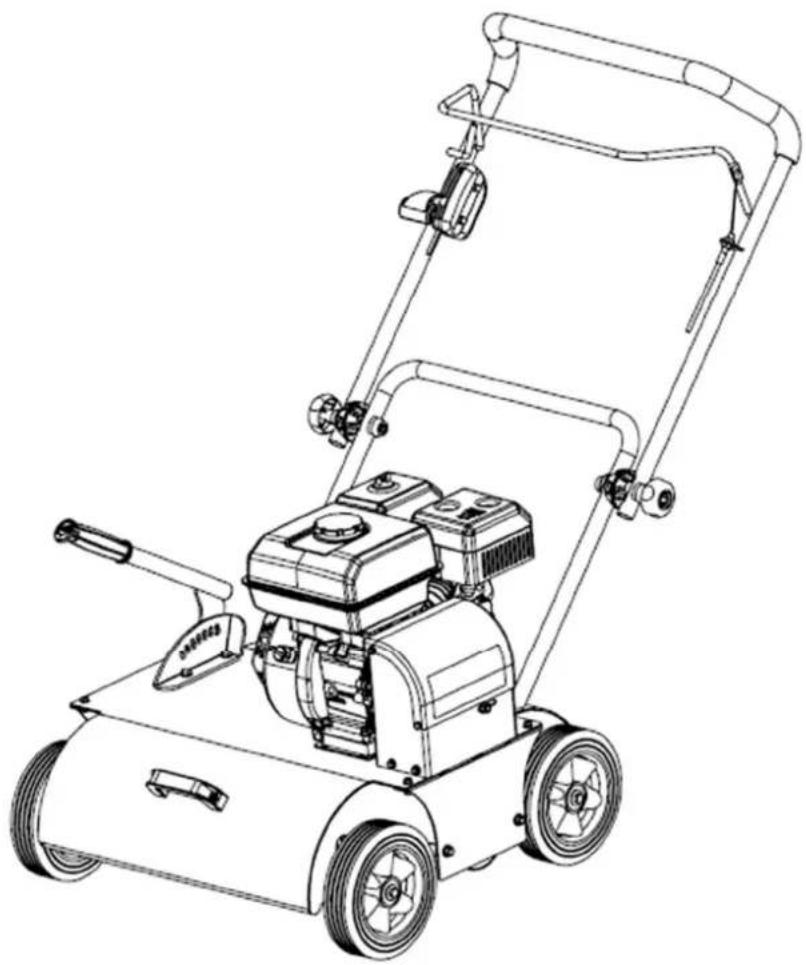

PRO CUT 461TG / 461B

DE Originalanleitung

Warn Symbole 3

Abbildungen 4

1. Sicherheit 15

2. Identifizierung der Teile 16

3. Auspacken und Montieren.... 16

4. Einstellen der Arbeitstiefe.... 16

5. Starten/Stoppen 16

6. Betrieb.... 16

7. Austauschen der Riem.... 17

8. Wechseln des Motoröls 17

9. Luftfilter 17

10. Lagerung und Wartung.... 17

11. Spezifikationen.... 17

12. Standard-Gewährleistungsbedingungen ..... 18

EU-Konformitätserklärung 27

1. Sicherheit

Einrichtung

Halten Sie Hände und Füße aus der Nähe oder von der Unterseite von drehenden Teilen fern.

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Stellen Sie sicher, dass Sie mit den verschiedenen Bedienelementen, Einstellungen und Handgriffen des Equipments vertraut sind.

Lesen Sie, wie das Gerät angehalten wird, und stellen Sie sicher, dass Sie mit der Not-Aus-Funktion vertraut sind.

A. Lassen Sie niemals Kinder oder andere Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät benutzen. Örtliche Vorschriften können das Alter des Nutzers einschränken.

Wenn Sie sich unwohl fühlen, müde sind oder Alkohol, Medikamente oder Drogen genommen haben, bedienen Sie das Gerät nicht.

Überprüfen Sie das Gerät stets vor seinem Gebrauch. Stellen Sie sicher, dass keine Teile abgenutzt oder beschädigt sind.

⚠ Ersetzen Sie abgenutzte oder beschädigte Elemente und Schrauben setweise, um das Gleichgewicht zu erhalten.

⚠ Der Bediener des Geräts ist für die Sicherheit anderer Menschen verantwortlich.

⚠️ Verwenden Sie das Gerät niemals in der Nähe von Kindern oder Tieren.

Der Bediener des Geräts haftet für alle Unfälle oder Gefahren anderer Personen und deren Eigentum.

Überprüfen Sie gründlich den Bereich, in dem das Gerät verwendet werden soll, entfernen Sie gegebenenfalls alle fremden Gegenstände.

Es sind Stiefel mit rutschfesten Sohlen mit Stahlmantel zu tragen. Vermeiden Sie locker sitzende Kleidung.

Betrieb

Wenn Sie einen Fremdkörper überfahren haben, stoppen Sie den Motor sofort, und inspizieren Sie das Gerät gründlich auf Beschädigungen. Reparieren Sie den Schaden vor der Weiterfahrt.

1. Sollte das Gerät anormal vibrieren, stoppen Sie den Motor und überprüfen Sie sofort die Ursache. Vibrationen sind in der Regel ein Anzeichen für Schäden.

2. Schalten Sie den Motor stets aus und stellen Sie sicher, dass alle beweglichen Teile vor Reparaturen, Anpassungen oder Inspektionen vollständig angehalten haben.

⚠ Vorsicht beim Betrieb auf Neigungen.

Bedienen Sie das Gerät niemals in einem schnellen Tempo.
Überlasten Sie die Gerätekapazität durch hohes Tempo nicht.
⚠️ Keine Passagiere befördern.
4 Personen dürfen sich keinesfalls vor dem Gerät aufhalten.
Das Gerät nur bei Tageslicht oder in voll beleuchteten Bereichen betreiben.
Sorgen Sie für einen stabilen Stand und halten Sie die Handgriffe fest umschlossen. Immer gehen, nie rennen.
Bedienen Sie das Gerät nicht barfuß oder mit Sandalen.
⚠ Vorsicht beim Richtungswechsel auf Neigungen
Versuchen Sie niemals, Anpassungen vorzunehmen, während der Motor läuft.
Vorsicht beim Rückwärtsfahren oder Ziehen des Geräts nach hinten.
Ein längerfristiger Einsatz des Geräts kann aufgrund von Vibrationen am Handgriff zu weißen Fingern führen. Wenn Ihre Arme, Hände oder Finger müde werden – oder Ihre Finger sichtbar weiß sind –, stoppen Sie das Gerät sofort und legen Sie eine längere Pause ein, bis Sie wieder vollkommen ausgeruht sind. Um weiße Finger zu vermeiden, sollte der Bediener das Gerät nicht direkt länger als 1,5 Stunden pro Tag verwenden.

Wartung und Lagerung

Der Motor muss bei Wartungs- und Reinigungsarbeiten, beim Werkzeugwechsel und beim Transport mit anderen Fahrzeugen als aus eigener Kraft, angehalten sein.
4. Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern festgezogen sind. Ziehen Sie diese ggf. nach.
Der Motor muss vor der Einlagerung in geschlossenen Räumen oder vor dem Abdecken vollständig abgekühlt sein.
Wenn das Gerät für längere Zeit unbenutzt war, lesen Sie bitte die Anweisungen in dieser Bedienungsanleitung.
Sorgen Sie dafür, dass die Sicherheits- und Bedienungsetiketten in Ordnung sind oder ersetzen Sie sie bei Bedarf.
Verwenden Sie nur originale Ersatz- oder Zubehörteile. Wenn keine Originalteile oder Originalzubehörteile verwendet werden, verlieren Sie die Haftungsansprüche.

Sonstiges

A. Im Werk montierte Steuergeräte, wie das am Griff montierte Kupplungskabel, dürfen nicht entfernt oder freigelegt werden.
Achten Sie darauf, dass das Gerät beim Transport auf einem Tieflader usw. ordnungsgemäß gesichert ist.

2. Identifizierung der Teile

Siehe Abb. 1

1. Obere Griffstange
2. Gasregulierung
3. Seilzugstarter
4. Hebegriff
5. Rad
6. Griff zur Höhenanpassung
7. Motor
8. Spannvorrichtung
9. Messerkupplungsgriff

3. Auspacken und Montieren

Auspacken:

Entfernen Sie das Gerät aus dem Karton, indem Sie es einfach aus dem Karton ziehen. Der Karton enthält:

1 Vertikutierer

1 Bedienungsanleitung

1 Motorhandbuch

Montieren der Griffstange: Siehe Abb. 2, 3, 4

• Befestigen Sie den unteren Lenker an der Maschine. Der untere Lenker muss mit Spannplatten an der Innenseite befestigt werden. Befestigen Sie ihn mit Schrauben und Muttern (Abb. 2).
• Montieren Sie den oberen Lenker, klappen Sie den Lenker hoch und befestigen Sie ihn mit der Spannvorrichtung in der gewünschten Position/im gewünschten Winkel (Abb. 3).
• Passen Sie die Kabel an und sichern Sie das Kabel mit der Kabelschellen (Abb. 4).

4. Einstellen der Arbeitstiefe

⚠️ Stoppen Sie den Motor vollständig, bevor Sie die Arbeitstiefe einstellen.

Siehe Abb. 5

Die Arbeitstiefe kann durch Verschieben des Griffs zur Höhenanpassung an der Maschine eingestellt. Die Arbeitstiefe (7 Positionen) liegt zwischen +5 mm (Transportstellung) und -30 mm.

Wichtig: Wenn das Gerät von einem Ort zu einem anderen transportiert wird, muss der Motor zuvor ausgeschaltet werden. Vergewissern Sie sich, dass sich des Griffs zur Höhenanpassung in der Transportstellung befindet, sodass die Messer nicht den Boden berühren.

5. Starten/Stoppen

Überprüfen Sie vor dem Start jedes Mal den Ölstand.

Der Ölstand muss immer zwischen der Min.- und Max.-Markierung am Ölmessstab liegen. Verwenden Sie immer Öl des Typs SAE-30. Verwenden Sie nur bleifreies E5 Benzin. Füllen Sie niemals zu viel Benzin in den Tank.

Bleiben Sie hinter der Griffstange, wenn Sie den Motor starten! Heben Sie die Messer immer durch Bewegen des Griffs zur Höhenanpassung in die Transportstellung (Abb. 5) an.

Starten des Motors: Siehe Abb. 6

1. Bewegen Sie den Griff zur Höhenanpassung in die Transportstellung.
2. Öffnen Sie den Kraftstoffhahn.
3. Positionieren Sie den Choke in der Max.-Stellung. Bewegen Sie den Choke-Hebel bis zum Anschlag nach links. Der Choke wird nicht benötigt, wenn der Motor heiß ist.
4. Den Gashebel auf Maximum stellen (2)
5. Halten Sie den Motor-Bremshebel fest.
6. Ziehen Sie am Starterseil, um den Motor zu starten. Führen Sie das Starterseil immer wieder per Hand in den Motor zurück.
7. Wenn der Motor gestartet ist, stellen Sie den Choke auf Minimum ein.
8. Aktivieren Sie die Messer, indem Sie den Messerkupplungsgriff (9) festhalten.

Informationen zur Choke- und Kraftstoffhahnfunktion für B&S-Motor finden Sie im Motorhandbuch.

Wichtig: Die Messerkupplungsgriff während des Betriebs betätigt werden kann, d. h., dass der Kupplungsgriff gegen den Griff gehalten werden kann. Die Messer hören auf, sich zu drehen, wenn der Messerkupplungsgriff losgelassen wird.

Stoppen des Motors: Siehe Abb. 6

1. Lassen Sie den Messerkupplungsgriff los (9).
2. Den Gashebel auf Minimum stellen (2)
3. Schließen Sie den Kraftstoffhahn

1 Während des Betriebs können Vibrationen über den Handgriff/Hebel übertragen werden. Daher empfehlen wir, alle 30 Minuten eine Pause einzulegen.

6. Betrieb

Der Vertikutierer wird zum Lösen und Entfernen von Moos und Lüften des Rasens verwendet, damit die Graswurzeln wieder mehr Luft bekommen, wodurch sie stärker wachsen und die Bildung von Moos verhindert wird. Die Messer des Geräts drehen sich in Fahrtrichtung und unterstützen so den Gerätevorschub.

A. Wichtig: Verwenden Sie den Vertikutierer nicht, wenn der Boden sehr hart und trocken ist. Dadurch könnte der Riemen beschädigt werden. Verwenden Sie den Vertikutierer im Frühjahr und im Herbst, wo der Boden in der Regel feucht und weich ist.

Verwenden Sie das Gerät niemals, wenn das Gras länger als 75 mm ist. Starten Sie es immer in einer der höheren Arbeitstiefenstellungen.

Arbeitsweise: Siehe Abb. 7

Fahren Sie mit dem Vertikutierer vor und zurück über den Rasen. Entfernen Sie nach dem ersten Lüften loses Moos vom Rasen. Befindet sich immer noch Moos im Rasen, lüften Sie ihn erneut. Bewegen Sie sich dazu in einem Winkel von 90° (Querrichtung) zur Bewegungsrichtung beim ersten Lüften.

Warnung: Wenn die Arbeitsbedingungen keine Motorbetrieb mit voller Drehzahl gestatten, wird die Motorleistung gedrosselt. Ändern sich die Motorgeräusche, stoppen Sie mit der Arbeit. Lassen Sie den Schalthebel los und verringern

Sie die Arbeitstiefe. Andernfalls könnte das Gerät beschädigt werden.

Wann ist die Lüfter- und wann die Vertikutierwalze zu verwenden?

• Die Lüfterwalze (Messer) wird zum Lüften des Rasens verwendet, damit die Graswurzeln wieder mehr Luft bekommen, wodurch sie stärker wachsen und die Bildung von Moos verhindert wird.
• Die Vertikutierwalze (Federn) wird zum Entfernen von bereits vorhandenem Moos im Rasen verwendet.

Wir empfehlen, dass Sie Ihren Rasen mindestens zweimal pro Jahr mit diesem Gerät vertikutieren bzw. lüften: Im Frühling und im Herbst, wenn der Boden feucht und weich ist. Verwenden Sie das Gerät niemals, wenn der Boden hart und trocken oder gefroren ist.

7. Austauschen der Riem

⚠️ Stoppen Sie den Motor und ziehen Sie den Zündkerzenstecker ab, bevor Sie mit etwaigen Arbeiten unter dem Deck beginnen.

Befolgen Sie Abbildung 8, um zu erfahren, wie Sie die Maschine zerlegen, um den Riemen auszutauschen.

8. Wechseln des Motoröls

Das Öl sollte anfangs nach den ersten 5 Betriebsstunden und dann einmal pro Jahr gewechselt werden.

1. Lassen Sie den Motor fünf Minuten lang laufen, um das Öl zu erwärmen. Dadurch fließt das Öl leichter heraus, sodass ein kompletter Ölwechsel erleichtert wird.
2. Stoppen Sie den Motor nach fünf Minuten. Ziehen Sie den Zündkerzenstecker ab. Lassen Sie das Öl ablaufen, indem Sie den Stopfen des Ölsumpfes herausdrehen. Achten Sie darauf, dass Öl in einen Behälter ausreichender Größe abzulassen. Hinweis: Der Motor darf nicht um mehr als 45 Grad nach hinten gekippt werden.
3. Schrauben Sie den Stopfen des Ölsumpfes wieder ein und befüllen Sie den Motor mit neuem Öl. Entfernen Sie dazu den Ölmessstab und füllen Sie Öl mit der empfohlenen Qualität ein.
4. Bringen Sie den Zündkerzenstecker wieder an.
5. Befüllen Sie den Motor mit neuem Öl des Typs SAE-30.
6. Prüfen Sie, ob der Ölstand bis zur Kante der Einfüllöffnung reicht (siehe Abb. 8).

Alternativ können Sie ein Ölabsaugungskit verwenden.

(Öl und Ölabsaugungskit sind nicht im Lieferumfang enthalten.)

9. Luftfilter

Kontrollieren und reinigen Sie den Luftfilter regelmäßig. Wenn der Filter längere Zeit nicht gereinigt wurde, hat dies Einfluss auf die Motorstartleistung und den Verbrauch.

1. Reinigen Sie den Luftfilter, bevor Sie er entfernt wird.
2. Entfernen Sie den Papierfilter vorsichtig und inspizieren Sie ihn. Bürsten Sie ihn mit einer weichen Bürste ab. Wenn er sehr schmutzig ist, tauschen Sie ihn aus. Achten Sie darauf, dass kein Schmutz in den Eingang des Motors gelangt.
3. Waschen Sie das schwarze Schaumstoffelement auf der rechten Seite mit warmem Seifenwasser ab.
4. Drücken Sie das Wasser aus dem Schaumstoffelement und lassen Sie es trocknen. Geben Sie ein paar Tropfen SAE-30-Öl auf den Filter, um es leicht mit Öl zu befeuchten. Pressen Sie überschüssiges Öl vorsichtig heraus. Bringen Sie das Element wieder an.
5. Prüfen Sie, ob alle Teile korrekt montiert sind, und schließen Sie die Abdeckung.

10. Lagerung und Wartung

Warten des Geräts: Kontrollieren Sie die Schrauben und Muttern vor jedem Gebrauch. Entfernen Sie nach jedem Gebrauch etwaiges Moos, das am Deck haftet. Stoppen Sie den Motor, ziehen Sie den Zündkerzenstecker ab und kippen Sie das Gerät nach hinten. Reinigen Sie den Bereich unter dem Schild mit einer weichen Bürste.

Wenn Sie das Gerät mit einem Schlauch reinigen, verwenden Sie dabei nur einen geringen Druck, um die Geräteaufkleber nicht zu beschädigen. Vermeiden Sie es auch, das Messerlager direkt anzusprühen. Nach dem Waschen des Geräts wird empfohlen, das Gerät zu starten und für kurze Zeit ohne Widerstand laufen zu lassen.

Lagerung: Lagern Sie das Gerät in einem trockenen, sauberen Raum. Reinigen Sie das Gerät nach jedem Einsatz. Gras und Schmutz müssen von der Unterseite des Decks entfernt werden.

Winterlagerung: Silikon-Schmiermittel in die Kabel sprühen und die Kabel bewegen. Reinigen Sie den Rasenmäher schließlich gründlich. Tauschen Sie ein Tuch in Öl ein und reiben Sie die Metallteile ein, um Rost zu verhindern.

11. Spezifikationen

Modell Pro Cut 461TG / 461B
Motor TG725, 212 ccm
B&S XR950, 208ccm
Kraftstofftankkapazität	3,6 l
Öltankkapazität	0,6 l
Antrieb	Vorschub
Arbeitsbreite	46 cm
Arbeitstiefe -30 mm bis +5 mm
Nettogewicht	69,5 kg
LwA (garantiert) 99 dB(A)

12. Standard-Gewährleistungsbedingungen

Der Garantiezeitraum beträgt in EU-Ländern für private Endabnehmer zwei (2) Jahre. Bei Produkten, die zur kommerziellen Nutzung verkauft werden, beträgt der Garantiezeitraum hingegen nur ein (1) Jahr.

Die Garantie deckt Material- und/oder Herstellungsmängel ab.

Beschränkungen und Anforderungen

Normale Abnutzung und der Austausch von Verschleißteilen sind NICHT von der Garantie abgedeckt.

Folgende Verschleißteile sind NICHT für mehr als 12 Monate von der Garantie abgedeckt:

• Messer/Federn
• Kabel
• Riemen

Die Garantie deckt KEINE Schäden/Mängel ab, die verursacht wurden durch:

• fehlende Service- und Wartungsarbeiten
  • strukturelle Änderungen
• Einsatz unter ungewöhnlichen externen Bedingungen
• Schäden an der Karosserie, dem Deck, den Handgriffen, den Abdeckungen usw.
• unsachgemäße Verwendung oder Überlastung des Geräts
• falsche Handhabung oder Lagerung des Akkus
• falsche Nutzung von Öl, Benzin oder anderen Flüssigkeiten, die nicht in diesem Benutzerhandbuch empfohlen werden
• Minderwertiges oder verunreinigtes Benzin, das zu einer Kontamination des Kraftstoffsystems führen kann
  • die Nutzung von anderen als Original-Ersatzteilen
• andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann

Ob es sich um einen Garantiefall handelt, wird von einem autorisierten Service-Center von Fall zu Fall entschieden.

Ihr Beleg ist Ihr Garantieschein, daher sollten Sie diesen stets sicher aufbewahren.

DENKEN SIE DARAN: Bei der Bestellung von Ersatzteilen und etwaigen Anfragen hinsichtlich einer Garantiereparatur sind die Artikelnummer (z. B. 900611XX), das Jahr und die Seriennummer bereitzustellen. Die Angaben können dem CE-Etikett oben am hinteren Teil des Decks entnommen werden!

* Wir behalten uns das Recht vor, die Bedingungen zu ändern, und übernehmen keinerlei Verantwortung für etwaige Druckfehler.
