VB35-DRGB-2 - Beleuchtung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Außenwandleuchte LED RGB
Marke	Vevor
Modell	VB35-DRGB-2
Stromversorgung	AC 90-265 V~0,25 A 50/60 Hz
Ausgangsspannung	DC 24 V=1 A (0,5 A bei 5°C)
Leistung	10 W
Lichtquellentyp	LED
Anzahl Effekte	358 dynamische Effekte
Steuerungstyp	RF-Fernbedienung mit Touch-Farbring
Reichweite der Fernbedienung	30 m (Mini-Version), 100 m (Kunststoffgehäuse-Version)
Zertifizierungen	FCC, CE
Verwendungszweck	Außenbereich (Wandleuchte)
Enthaltenes Zubehör	LED2020-RF-Touch-Controller, Fernbedienung, Batterien
Reinigungshinweise	Mit einem weichen, sauberen Tuch abwischen, saure oder alkalische Chemikalien vermeiden
Sicherheitshinweise	Vor jedem Eingriff die Stromversorgung abschalten, Drähte mit geeignetem Querschnitt verwenden, elektrische Vorschriften beachten
Anzahl steuerbarer Pixel	Bis zu 2048 Pixel
RGB-Reihenfolgeeinstellung	Über Fernbedienung möglich

Häufig gestellte Fragen - VB35-DRGB-2 Vevor

Wie installiere ich die Wandleuchte VB35-DRGB-2?

Bestimmen Sie den Standort, bohren Sie ein Loch, setzen Sie einen Dübel ein, befestigen Sie die Halterung, schließen Sie die Drähte mit einem wasserdichten Stecker an und befestigen Sie dann die Leuchte mit Rundkopfschrauben an der Wand. Schalten Sie vor Elektroarbeiten die Stromversorgung am Sicherungsautomaten aus.

Was tun, wenn Teile im Paket fehlen?

Kontaktieren Sie den Händler, der Ihnen kostenlos Ersatzteile zusendet.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien (2 AAA-Batterien). Wenn das Problem weiterhin besteht, schauen Sie sich das Videotutorial zur Fernbedienung an oder kontaktieren Sie den Kundendienst. Sie können die Fernbedienung auch neu koppeln, indem Sie die blaue Taste oben am Farbring 5 Sekunden lang gedrückt halten.

Wie stelle ich die Anzahl der Pixel des LED-Streifens ein?

Schalten Sie das Gerät mit der ON/OFF-Taste aus, drücken Sie dann die Taste 'A' 5 Sekunden lang, um in das Einstellungsmenü zu gelangen. Verwenden Sie die Tasten M+ und M-, um die Pixelanzahl anzupassen, und drücken Sie dann ON/OFF, um zu speichern.

Die Farben des LED-Streifens stimmen nicht mit dem Farbring überein, wie korrigieren?

Sie müssen die RGB-Reihenfolge anpassen. Schalten Sie das Gerät mit ON/OFF aus, drücken Sie dann die Taste 'A' 5 Sekunden lang. Drücken Sie die Taste B+, um die RGB-Reihenfolge anzupassen, bis die ersten 15 LEDs korrekt Rot, Grün und Blau anzeigen. Drücken Sie ON/OFF, um zu speichern.

Wie kopple ich eine einzelne Fernbedienung mit dem Controller?

Drücken Sie die blaue Taste oben am Farbring 5 Sekunden lang (ohne zu gleiten), bis der blaue LED-Streifen dreimal blinkt. Nur diese Fernbedienung kann dann den Controller steuern.

Wie entferne ich die exklusive Kopplung der Fernbedienung?

Drücken Sie die gelbe Taste unten am Farbring 5 Sekunden lang (ohne zu gleiten). Die gelbe LED des Streifens blinkt dreimal, was anzeigt, dass alle Fernbedienungen den Controller jetzt steuern können.

Wie reinige ich die Wandleuchte?

Verwenden Sie ein weiches, sauberes Tuch. Vermeiden Sie säure-, alkalische oder ätzende Chemikalien, die die Oberfläche beschädigen könnten.

Welche Sicherheitsvorkehrungen muss ich bei der Installation treffen?

Schalten Sie die Stromversorgung am Sicherungsautomaten aus, bevor Sie arbeiten. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass die Drähte spannungsfrei sind. Beachten Sie die örtlichen elektrischen Vorschriften, verwenden Sie geeignete Steckverbinder und halten Sie einen Sicherheitsabstand zu brennbaren Materialien ein.

Die Leuchte bedeckt die Anschlussdose nicht, was tun?

Kaufen Sie eine Abdeckplatte, die zu Ihrer Anschlussdose passt, um die Öffnung zu verbergen.

BEDIENUNGSANLEITUNG VB35-DRGB-2 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie oder Software-Updates informieren.

VORSICHTSMAßNAHMEN

1. Die Lampen dürfen nicht in der Nähe von Säuren, alkalischen chemischen Gegenständen und Gasen sein enthält ätzend, es wird empfohlen, mit einem sauberen, weichen Tuch abzuwischen.
2. Sichere Stromversorgung: Stellen Sie vor der Durchführung elektrischer Arbeiten sicher dass Der betreffende Stromkreis ist geschlossen und verwenden Sie einen Spannungsprüfer, um zu überprüfen, ob die Drähte nicht aufgeladen. Schalten Sie bei Bedarf die Stromversorgung der neuen Hauptstromkreise oder der zugehörigen Stromkreise ab
3. Kabelverbindungen: Verwenden Sie die richtige Kabelgröße und die passenden Kabelverbinder. Stellen Sie die Kabelverbindungen gemäß den elektrischen Vorschriften her, um eine ordnungsgemäße Isolierung und den Schutz der Kabel zu gewährleisten. Verbindungspunkte.
4. Sicherer Abstand: Sorgen Sie für ausreichenden Sicherheitsabstand zwischen den Kronleuchter und brennbare Materialien gemäß den Elektrovorschriften. Dadurch werden Brandrisiken und Überhitzungsprobleme vermieden.
5. Testen und Überprüfen: Bevor Sie die Stromversorgung wieder anschließen, überprüfen Sie alle Kabel Anschlüsse und überprüfen Sie mit einem Spannungsprüfer, ob die elektrischen Verbindungen sind korrekt und sicher. Stellen Sie sicher, dass der Pendelleuchtenschalter und der Dimmer funktionieren richtig.

WAS KANN MAN TUN, WENN DIE LEUCHTEN NICHT DIE RICHTIGE GRÖSSE HABEN, UM DIE ANSCHLUSSKASTEN ZU ABDECKEN?

Kaufen Sie eine Abdeckplatte für Ihren Anschlusskasten, um den Anschlusskasten abzudecken.

WAS TUN, WENN TEILE FEHLEN

Fehlendes Zubehör kontaktieren Sie den Händler, der Händler wird Ihnen senden Ersatzzubehör

WAS, WENN SIE NICHT WISSEN, WIE SIE ES SELBST INSTALLIEREN KÖNNEN?

Bei Fragen zur Produktinstallation wenden Sie sich bitte an den Händler, der Sie durch die Installation mit Bildern und Videos.

WAS TUN, WENN DIE FERNBEDIENUNG NICHT FUNKTIONIERT

Das Problem mit der Fernbedienung kann nicht behoben werden. Bitte überprüfen Sie Fernbedienung.

Lernprogramm Video oder kontaktieren Sie uns.

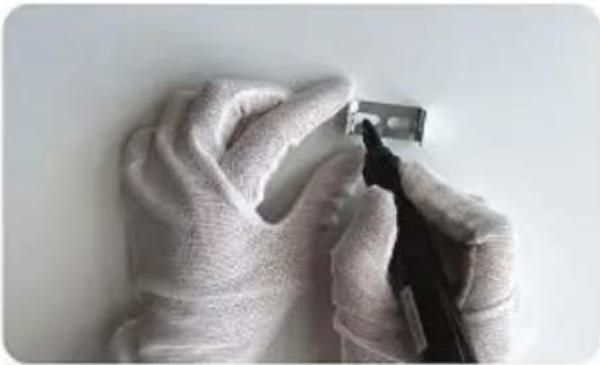

1. Bestimmen Sie die Position de Lochs in der Wand für das Montageloch der Wandleuchte.	2. Schlagen Sie das Loch in die Wand mit einem elektrischer Spinner.

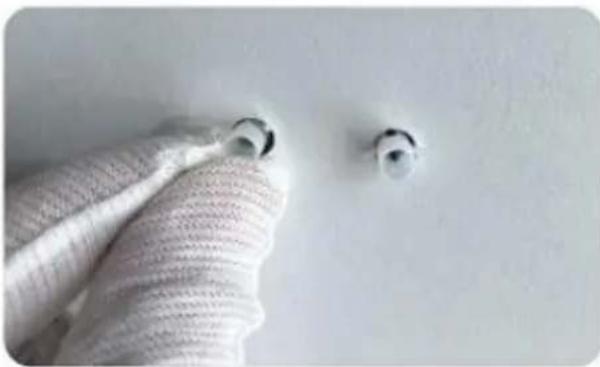

3. Setzen Sie die Dehnschraube das Loch	4. Befestigen Sie die Halterung a der Wand.

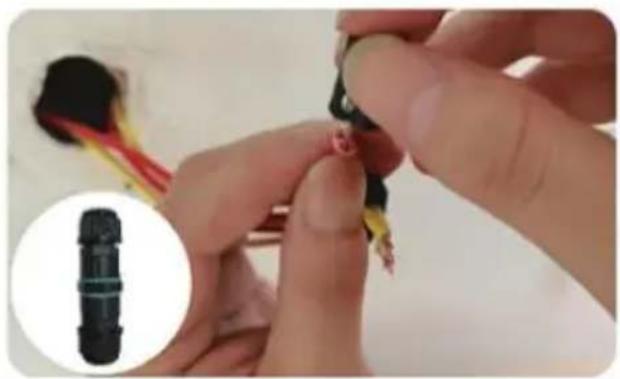

1. installieren wasserdichten stecker und Verbinden der Drähte

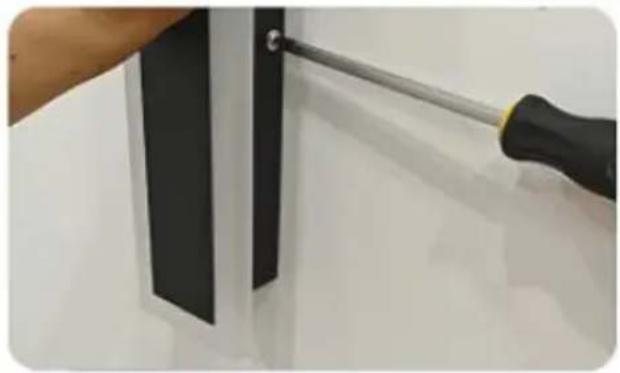

1. Befestigen Sie die Wandleucht an der Wand mit Rundkopfschrauben.

LED Touch Dream-Color-Controller

LED2020-RF-Touch

1. Grundparameter :

Betriebsspannung: 5-24V

Effektmodus: 358 Effekte

Kontrollpunkte: Max. bis zu 2048 Pixelpunkte

Fernbedienungsreichweite: Mini-Version 30 Meter, Kunststoffbox-Version 100 Meter

Batteriemodus: 2 Batterien Nr. 7 (Batterie für Fernbedienung)

2. Wichtige Bedienungshinweise:

: Ein-/Ausschalten

: Automatische Wiedergabe (Im ausgeschalteten Zustand. 5 Sekunden g gedrückt halten, um das Menü zur Anpassung der Pixelpunkte und der B-Sequenz aufzurufen.)

M+t: Modus+ M-: Modus-

S+: Geschwindigkeit+ S-: Geschwindigkeit-

B+: Helligkeit+ B-: Helligkeit-

Farbring : Berühren Sie den Farbring oder LED-Streifen, um die entsprechende Farbe anzuzeigen.

Funktion zur Anpassung der Pixelanzahl: Drücken Sie zunächst die EIN/AUS-Taste, um das Gerät auszuschalten. Halten Sie im ausgeschalteten Zustand die Taste „A“ 5 Sekunden lang gedrückt, um das Menü zur Anpassung Pixelanzahl aufzurufen. Drücken Sie anschließend „M+“ und „M-“, um die Pixelanzahl anzupassen. Drücken Sie nach der Anpassung die EIN/AUS-Taste, um zu speichern.

RGB-Reihenfolge anpassen: Wenn die Farbe des LED-Streifens und des Farbrings nicht übereinstimmen, müssen Sie die RGB-Reihenfolge anpassen. Die Anpassungsmethode entspricht der Anzahl der anzupassenden Pixelpunkte. Drücken Sie zunächst die EIN/AUS-Taste, um das Gerät auszuschalten. Halten Sie im ausgeschalteten Zustand die Taste „A“ 5 Sekunden lang gedrückt, um das Menü zur Zahlenanpassung aufzurufen. Drücken Sie anschließend die Taste „B+“, um die RGB-Reihenfolge anzupassen, bis die Farbreihenfolge der 15 LEDs vor dem LED-Streifen „Rot, Grün und Blau“ ist. Drücken Sie nach der Anpassung die EIN/AUS-Taste, um zu speichern.

Fernbedienungs-Eins-zu-eins-Zuordnungsfunktion: Halten Sie die blaue Taste oben am Farbring 5 Sekunden lang gedrückt (ohne zu wackeln), um die Fernbedienungs-Eins-zu-eins-Zuordnungsfunktion zu aktivieren. Nach erfolgreicher Zuordnung blinkt das blaue Licht des LED-Streifens dreimal. Derzeit kann nur diese Fernbedienung diesen Controller steuern.

Fernbedienungs-Matching-Funktion löschen: Halten Sie in jedem Fall die „gelbe Taste unten“ des Farbrings 5 Sekunden lang gedrückt (kein Hin- und Herschüttelr um die Fernbedienungs-Matching-Funktion zu löschen. Nach erfolgreichem Löschen blinkt das gelbe Licht des LED-Streifens dreimal. Zu diesem Zeitpunkt können alle Fernbedienungen den Controller steuern.

FCC-Informationen:

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von für die Konformität verantwortlichen Partei genehmigt wurden, können zu Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führe Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren,

einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmig wurden, können zum Erlöschen der Berechtigung des Benutzers zum Bedes Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Di Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störunge bei der Installation in Wohngebieten bieten.Dieses Produkt erzeugt, verwendet und strahlt Hochfrequenzenergie ab. unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverkehrs kommen. Es besteht jedoch keine Garantie dafür, dass be einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts überprüft werden kann), wird Benutzer empfohlen, die Störungen durch eine oder mehrere der folgend Maßnahmen zu beheben.Richten Sie die Empfangsantenne neu aus oder verlegen Sie den StaVergrößern Sie den Abstand zwischen Produkt und Empfänger.Schließen Sie das Produkt an eine Steckdose eines anderen Stromkre an als den Empfänger.Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EG Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recyclin von Elektro- und Elektronikgeräten abgegeben werden.

Modell	Eingang	Ausgabe	Leistung	CCT
VB45-2	AC90-265V~0,25A50/60Hz	DC 24 V = A(0,5 A bei 50 °C)	12W	3000K
VB30-2			8W
VB35-2			10 W
VB20-1	AC90-265V~0,5A50/60 Hz	DC 24 V = 0,5 A(1A bei 50 °C)	6W
VB45-D-2	85-265 V AC 50/60Hz, max.: 0,5 A	100-200 V DC220 mA ± 5 %	21W	2700K-6000K
VB55-D-2			27 W
VB20-D-2	85-265 V AC 50/60Hz, max.: 0,2 A	50-84 V DC220 mA ± 5 %	11W
VB35-D-2	85-265 V AC 50/60Hz, max.: 0,3 A	60-140 V DC220 mA ± 5 %	18W
VB35-DRGB-2	AC90-265V~0,25A50/60Hz	DC 24 V = A(0,5 A bei 50 °C)	10 W

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOO NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730
